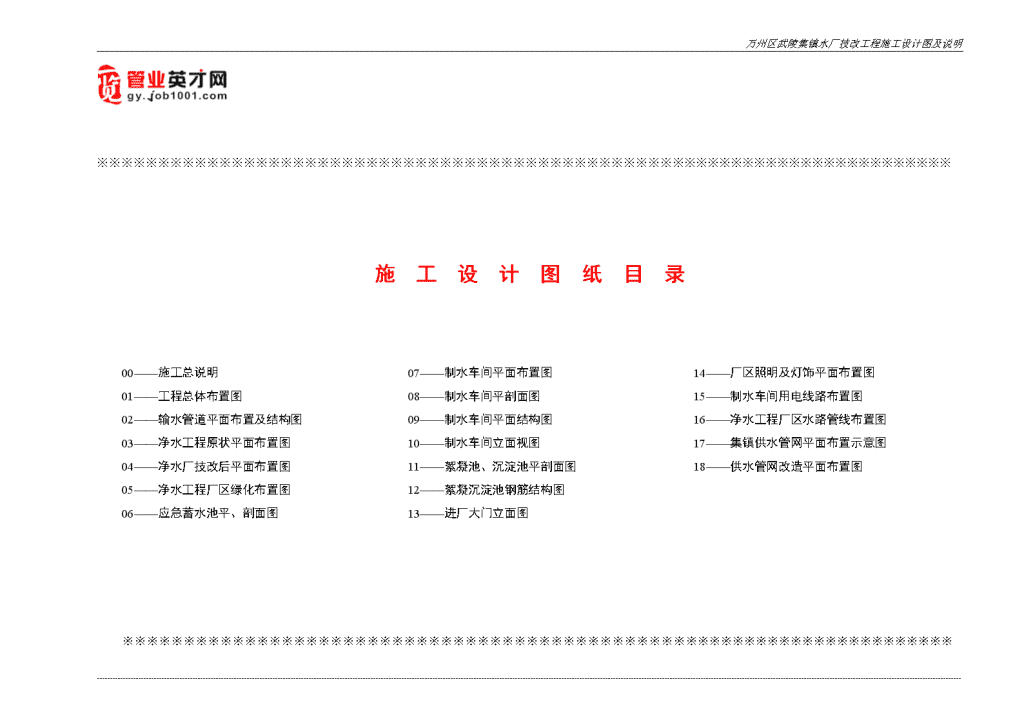

施工设计图纸目录

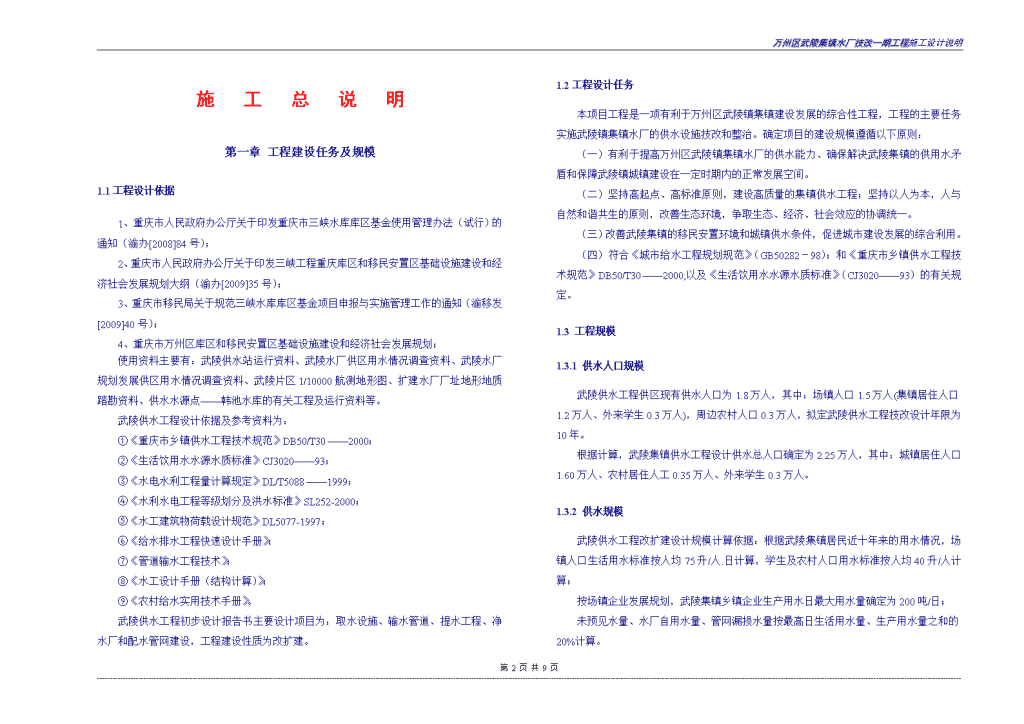

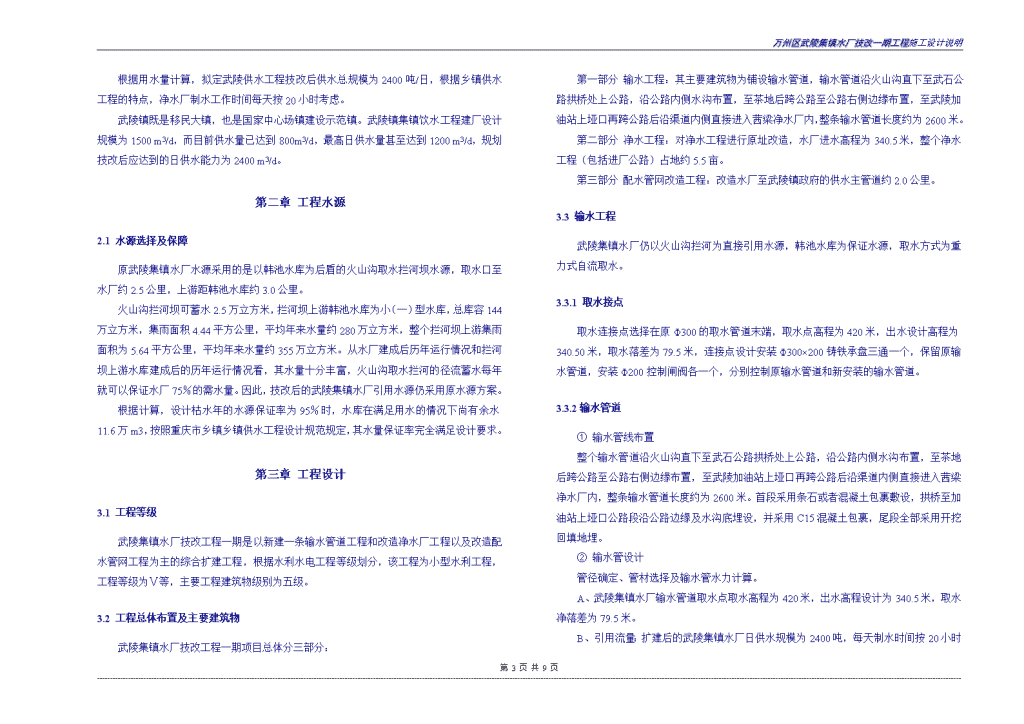

'万州区武陵集镇水厂技改工程施工设计图及说明※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※施工设计图纸目录-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------万州区武陵集镇水厂技改工程施工设计图及说明-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------万州区武陵集镇水厂技改工程施工设计说明-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------万州区武陵集镇水厂技改工程施工设计说明00——施工总说明01——工程总体布置图02——输水管道平面布置及结构图03——净水工程原状平面布置图04——净水厂技改后平面布置图05——净水工程厂区绿化布置图06——应急蓄水池平、剖面图07——制水车间平面布置图08——制水车间平剖面图09——制水车间平面结构图10——制水车间立面视图11——絮凝池、沉淀池平剖面图12——絮凝沉淀池钢筋结构图13——进厂大门立面图14——厂区照明及灯饰平面布置图15——制水车间用电线路布置图16——净水工程厂区水路管线布置图17——集镇供水管网平面布置示意图18——供水管网改造平面布置图-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------万州区武陵集镇水厂技改工程施工设计说明※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- 万州区武陵集镇水厂技改一期工程施工设计说明施工总说明第一章工程建设任务及规模1.1工程设计依据1、重庆市人民政府办公厅关于印发重庆市三峡水库库区基金使用管理办法（试行）的通知（渝办[2008]84号）；2、重庆市人民政府办公厅关于印发三峡工程重庆库区和移民安置区基础设施建设和经济社会发展规划大纲（渝办[2009]35号）；3、重庆市移民局关于规范三峡水库库区基金项目申报与实施管理工作的通知（渝移发[2009]40号）；4、重庆市万州区库区和移民安置区基础设施建设和经济社会发展规划；使用资料主要有：武陵供水站运行资料、武陵水厂供区用水情况调查资料、武陵水厂规划发展供区用水情况调查资料、武陵片区1/10000航测地形图、扩建水厂厂址地形地质踏勘资料、供水水源点——韩池水库的有关工程及运行资料等。武陵供水工程设计依据及参考资料为：①《重庆市乡镇供水工程技术规范》DB50/T30——2000；②《生活饮用水水源水质标准》CJ3020——93；③《水电水利工程量计算规定》DL/T5088——1999；④《水利水电工程等级划分及洪水标准》SL252-2000；⑤《水工建筑物荷载设计规范》DL5077-1997；⑥《给水排水工程快速设计手册》；⑦《管道输水工程技术》；⑧《水工设计手册（结构计算）》；⑨《农村给水实用技术手册》。武陵供水工程初步设计报告书主要设计项目为：取水设施、输水管道、提水工程、净水厂和配水管网建设，工程建设性质为改扩建。1.2工程设计任务本项目工程是一项有利于万州区武陵镇集镇建设发展的综合性工程，工程的主要任务实施武陵镇集镇水厂的供水设施技改和整治。确定项目的建设规模遵循以下原则：（一）有利于提高万州区武陵镇集镇水厂的供水能力、确保解决武陵集镇的供用水矛盾和保障武陵镇城镇建设在一定时期内的正常发展空间。（二）坚持高起点、高标准原则，建设高质量的集镇供水工程；坚持以人为本，人与自然和谐共生的原则，改善生态环境，争取生态、经济、社会效应的协调统一。（三）改善武陵集镇的移民安置环境和城镇供水条件，促进城市建设发展的综合利用。（四）符合《城市给水工程规划规范》（GB50282－98）；和《重庆市乡镇供水工程技术规范》DB50/T30——2000;以及《生活饮用水水源水质标准》（CJ3020——93）的有关规定。1.3工程规模1.3.1供水人口规模武陵供水工程供区现有供水人口为1.8万人，其中：场镇人口1.5万人(集镇居住人口1.2万人、外来学生0.3万人)，周边农村人口0.3万人，拟定武陵供水工程技改设计年限为10年。根据计算，武陵集镇供水工程设计供水总人口确定为2.25万人，其中：城镇居住人口1.60万人、农村居住人工0.35万人、外来学生0.3万人。1.3.2供水规模武陵供水工程改扩建设计规模计算依据：根据武陵集镇居民近十年来的用水情况，场镇人口生活用水标准按人均75升/人.日计算，学生及农村人口用水标准按人均40升/人计算；按场镇企业发展规划，武陵集镇乡镇企业生产用水日最大用水量确定为200吨/日；未预见水量、水厂自用水量、管网漏损水量按最高日生活用水量、生产用水量之和的20%计算。第9页共9页----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- 万州区武陵集镇水厂技改一期工程施工设计说明根据用水量计算，拟定武陵供水工程技改后供水总规模为2400吨/日，根据乡镇供水工程的特点，净水厂制水工作时间每天按20小时考虑。武陵镇既是移民大镇，也是国家中心场镇建设示范镇。武陵镇集镇饮水工程建厂设计规模为1500m3/d，而目前供水量已达到800m3/d，最高日供水量甚至达到1200m3/d，规划技改后应达到的日供水能力为2400m3/d。第二章工程水源2.1水源选择及保障原武陵集镇水厂水源采用的是以韩池水库为后盾的火山沟取水拦河坝水源，取水口至水厂约2.5公里，上游距韩池水库约3.0公里。火山沟拦河坝可蓄水2.5万立方米，拦河坝上游韩池水库为小（一）型水库，总库容144万立方米，集雨面积4.44平方公里，平均年来水量约280万立方米，整个拦河坝上游集雨面积为5.64平方公里，平均年来水量约355万立方米。从水厂建成后历年运行情况和拦河坝上游水库建成后的历年运行情况看，其水量十分丰富，火山沟取水拦河的径流蓄水每年就可以保证水厂75％的需水量。因此，技改后的武陵集镇水厂引用水源仍采用原水源方案。根据计算，设计枯水年的水源保证率为95％时，水库在满足用水的情况下尚有余水11.6万m3，按照重庆市乡镇乡镇供水工程设计规范规定，其水量保证率完全满足设计要求。第三章工程设计3.1工程等级武陵集镇水厂技改工程一期是以新建一条输水管道工程和改造净水厂工程以及改造配水管网工程为主的综合扩建工程，根据水利水电工程等级划分，该工程为小型水利工程，工程等级为Ⅴ等，主要工程建筑物级别为五级。3.2工程总体布置及主要建筑物武陵集镇水厂技改工程一期项目总体分三部分：第一部分输水工程：其主要建筑物为铺设输水管道，输水管道沿火山沟直下至武石公路拱桥处上公路，沿公路内侧水沟布置，至茶地后跨公路至公路右侧边缘布置，至武陵加油站上垭口再跨公路后沿渠道内侧直接进入茜梁净水厂内，整条输水管道长度约为2600米。第二部分净水工程：对净水工程进行原址改造，水厂进水高程为340.5米，整个净水工程（包括进厂公路）占地约5.5亩。第三部分配水管网改造工程：改造水厂至武陵镇政府的供水主管道约2.0公里。3.3输水工程武陵集镇水厂仍以火山沟拦河为直接引用水源，韩池水库为保证水源，取水方式为重力式自流取水。3.3.1取水接点取水连接点选择在原Φ300的取水管道末端，取水点高程为420米，出水设计高程为340.50米，取水落差为79.5米，连接点设计安装Φ300×200铸铁承盘三通一个，保留原输水管道，安装Φ200控制闸阀各一个，分别控制原输水管道和新安装的输水管道。3.3.2输水管道①输水管线布置整个输水管道沿火山沟直下至武石公路拱桥处上公路，沿公路内侧水沟布置，至茶地后跨公路至公路右侧边缘布置，至武陵加油站上垭口再跨公路后沿渠道内侧直接进入茜梁净水厂内，整条输水管道长度约为2600米。首段采用条石或者混凝土包裹敷设，拱桥至加油站上垭口公路段沿公路边缘及水沟底埋设，并采用C15混凝土包裹，尾段全部采用开挖回填地埋。②输水管设计管径确定、管材选择及输水管水力计算。A、武陵集镇水厂输水管道取水点取水高程为420米，出水高程设计为340.5米，取水净落差为79.5米。B、引用流量：扩建后的武陵集镇水厂日供水规模为2400吨，每天制水时间按20第9页共9页----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- 万州区武陵集镇水厂技改一期工程施工设计说明小时计算，则管道引用流量Q引＝Qp=120m3/小时＝0.0333m3/s。C、引水管道直径：经计算D＝192mm，因此选取引水管内径D＝200mm。D、管材选择：整个输水管道选用100级PE给水管材，其管道压力等级选用0.8～1.25Mpa。③管道安装及管线构筑物设计整个输水管道管材选用为100级PE给水管材，在铺设安装过程中必须对管道进行埋置或包裹。根据管线走向实际情况，河沟段必须沿沟边铺设，并采用M5.0水泥砂浆砌条石或者C15混凝土包裹敷设，包裹断面尺寸为：高度0.6米、宽度0.6米；公路段铺设在公路内侧水沟底或水沟外埋地铺设，公路水沟底埋置管道后面作C15混凝土面层10cm后，并恢复好公路水沟，确保水沟畅通。加油站上垭口至水厂段全部采用开挖回填暗埋，埋置深度为管顶以上0.6米，管道沟开挖断面控制尺寸为：底宽0.6米，顶宽0.9米，深度0.9米。根据设计，整个输水管道安装PE管2600米，需安装Φ200高压控制阀3个、Φ100自动排气阀3个，Φ200排污冲沙阀2个，Φ200×110三通3个，Φ200正三通2个，Φ200法兰接头9套，Φ110法兰接头3套，Φ200×450弯头40个。所有阀门均建阀门井，阀门井内径为1.2m，井深度为1.75m，管中线至井底高0.5m，所有闸阀井均采用M5.0水泥砂浆砌砖，并采用预制钢筋混凝土板加盖。管道压力等级选择：K0+000～K0+120段为1.00Mpa的PE管，K0+120～K0+600段为1.25Mpa的PE管，K0+600～K0+840段为1.00Mpa的PE管，K0+840～K1+160段为1.25Mpa的PE管，K1+160～K1+760段为1.00Mpa的PE管，K1+760～K2+360段为0.8Mpa的PE管，K2+380～K2+600段为1.00Mpa的PE管。所需PE管材：0.8Mpa的600米、1.00Mpa的1200米、1.25Mpa的800米，合计2600米。3.4净水厂改扩建工程3.4.1净水厂厂址状况武陵集镇水厂净水工程厂址位于武陵集镇北部小地名茜梁处，地处武郭公路边，距武陵集镇中心约1.5公里，设计厂址海拔高程335米左右，水厂进水高程确定为340.5米，整个净水工程（含进厂公路）占地约5.5亩。武陵集镇水厂净水厂址交通十分便利、地势较为开阔，基础地层十分稳定，其地表基岩主要出露岩层为砂岩和砂质泥岩，地表覆盖层厚度为0.3～1.2米，地质构造较为简单，无断裂构造破碎带和滑坡、崩塌等不良地质现象，其基础稳定性较好，是修建净水工程的最佳地方。3.4.2净水工艺流程根据对武陵集镇原水厂的净水工艺流程进行论证，其设计合理，完全适应武陵水厂原水现状的处理工艺要求。因此，武陵集镇水厂技改后仍采用原设计水处理工艺流程形式，其具体为：原水—→混合—→反应—→沉淀—→过滤—→消毒—→清水3.4.3净水工程技改总体布置根据对武陵集镇水厂净水构筑物的技术论证，要扩建日供水规模2400吨的净水工程，除原重力式无阀滤池和清水池可以利用外，其他构筑物均不能满足制水规模需求，必须进行扩建和改造。根据社会的发展和集镇安全饮水要求，拟采用封闭式厂房制水，改造消毒设施和加药设备，确保水厂水质优良、稳定和供水安全。按照改扩建的总体设计，拟新建制水厂房一座（建筑面积约230平方米）、絮凝池8格、沉淀池一座和厂用高位水池一座；改造应急蓄水池一口、水厂排污沟250米、围墙200米和原水厂管理房屋256平方米；整治无阀滤池和清水池各一座，硬化进厂公路约90米，改造厂区地坪、绿化及进厂大门，配套完善厂区人行梯道、栏杆和照明等附属设施。整个净水工程的综合制水能力仍按120立方米/小时进行设计改造和扩建。3.4.4净水厂构筑物设计一、制水车间为加强净水厂的水质安全和卫生的规范化管理，武陵集镇水厂净水工程设计修建封闭性的制水车间，实行封闭性的制水管理。拟拆除原加药房屋和平流沉淀池内隔墙，在原反应沉淀池之上修建制水厂房一幢，总高度4.1米，一层，砖混结构，总建筑面积约230平方米。将制水车间和水厂制水值班房屋进行连体修建，整个厂房设计平面尺寸为：长28.8米、宽7.2～9.9米，总建筑面积为230平方米，其中：制水车间175第9页共9页----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- 万州区武陵集镇水厂技改一期工程施工设计说明平方米、水厂制水值班房屋55平方米。制水车间包括净水车间、加药间和加氯间；水厂制水值班房屋设：制水值班办公室、药剂保管室、值班休息室、生活间和卫生间。整个厂房设计为砖混结构，采用浆砌条石基础，上下两道圈梁、塑钢门窗（另一道全玻地弹门和两道全玻推拉滑门），外墙四方面转，内墙高度1.2米以下为面砖、1.2米以上为仿瓷涂料两道，地面为0.6m×0.6m防滑陶瓷地板砖。整个厂房墙体厚度为240mm，采用M5.0水泥砂浆砌页岩砖，屋面采用四级预应力水泥板加盖后作整体刚性防水、面再作柔性防水和砂浆保护层。二、加药消毒设施武陵集镇水厂原制水絮凝药剂混合方式为槽式混合，絮凝药剂溶液投加方式采用重力投加，消毒设施为滤后加氯（漂白粉消毒）。技改后混合方式采用管道混合器混合，投药方式采用搅拌计量加药装置计量加药，消毒型式采用二氧化氯发生器加氯消毒。设备选择：拟选购GJH—250管式静态混合器一台、JY0.5—Φ800搅拌计量加药装置一台、HXJ—200二氧化氯发生器一台，由生产厂家直接供货安装。三、絮凝池设计型式采用穿孔漩流絮凝池，絮凝池格数为8格，采用钢筋混凝土浇注。絮凝池进口流速设计为1.0m/s，出口流速设计为0.2m/s，絮凝时间设计为25min，计算处理水量为120m3/h。絮凝池单格尺寸为1.6m×1.6m，有效水深2.6m，斗底高度0.55m，安全超高0.3m，池总高度为3.45m。絮凝池进水管直径为250×160mm，采用PE管经过加药房后再接至第一格絮凝池中部，每格絮凝池排泥管直径为100mm，均采用PE管材，排泥管上安装100mm快开排泥阀。絮凝池每格进、出水孔应靠近池壁上下对角交错布置，下孔底部距池底0.7m，上孔顶部距最高水位以下0.05m－0.10m。絮凝池各格孔口尺寸如下：第一格至第二格：孔宽200mm，孔高400mm，上部位置；第二格至第三格：孔宽230mm，孔高460mm，下部位置；第三格至第四格：孔宽250mm，孔高500mm，上部位置；第四格至第五格：孔宽280mm，孔高560mm，下部位置；第五格至第六格：孔宽300mm，孔高600mm，上部位置；第六格至沉淀池：孔宽330mm，孔高660mm，下部位置；第七格至沉淀池：孔宽350mm，孔高700mm，上部位置；第八格至沉淀池：孔宽400mm，孔高800mm，下部位置；四、沉淀池设计沉淀池型式为斜管沉淀，采用钢筋混凝土浇注：斜管沉淀区采用异向流斜管沉淀，设计水量为Q＝120m3/小时，液面上升流速v＝2.3mm/s，采用蜂窝六边形塑料斜管，管厚0.4mm，斜管的内切圆直径d＝25mm，斜管倾角W＝60°，清水区净面积的有效系数为0.95根据设计，沉淀池池宽为3.45米，池长为5.0米，斜管沉淀池总面积则为17.25m2。斜管支撑系统采用角钢和热镀锌管焊接架设。沉淀池深度：清水区高度为1.0m，斜管高度为0.9m，配水区高度1.4m，沉泥区高度0.5m，安全超高0.3m，总计池深为4.10m。沉淀池设计采用穿孔管排泥，V形槽边与水平成30度角，共设置2个槽，槽深0.5m，排泥管上安装200mm快开排泥阀，排泥管管径采用200mm的PE管。沉淀池进水采用配水池孔墙配水，穿孔流速为0.1m/s，沉淀池进水由边长3.45m一侧的配水池流入，该池长度与沉淀池宽度相同。配水池设计平面尺寸为：长度为3.45m，同沉淀池池宽，为便于运行中沉淀池污泥清洗，其进水槽宽度设计为1.28m，池深4.1米，底设排泥V形槽，槽深0.5米，V形槽边与水平成50度角，排泥管上安装200mm快开排泥阀，排泥管管径采用200mm的PE管。沉淀池出水口设在斜管沉淀区，采用穿孔集水槽出水，集水槽设计为U形槽，槽净长3.45m，槽宽0.25m，槽深0.30米，采用6mm厚不锈钢板制作，在槽两边距槽底220mm处沿纵向每隔150mm钻孔一个，孔径为30mm，两边交叉开孔。共设计安装集水槽3个，集水槽安装时槽顶应高出正常水位80mm，集水槽槽底安装高程靠配水池一端应比集水堰端（出水端）高10mm。所有集水槽归流至集水堰，设计集水堰深度为0.8m，宽度为0.5m，底坡比1/100，并采用250mm的PE管将水接至滤池。整个集水堰并采用预制钢筋混凝土板加盖。絮凝池和沉淀池四周按设计图安装不锈钢护栏，高度为0.6米～0.75米。在絮凝池和沉淀池外集中修建排污闸阀井道，井道净宽1.38米，采用M5.0号水泥砂浆砖砌，顶盖预制钢筋混凝土板，井道内共安装Φ100快开阀8个和Φ200快开阀3个。第9页共9页----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- 万州区武陵集镇水厂技改一期工程施工设计说明五、过滤池整治滤池型式采用重力式无阀滤池。原滤池设计为时产120吨的重力式无阀滤池，其施工质量较好。从多年运行看，无阀滤池池体没有问题，不存在漏水现象，池体规格也能满足日产水2400m3的要求。但是，自水厂运行以来，由于原金属结构长期锈蚀，虹吸管道严重漏气，经常出现不能正常反冲洗现象，造成滤池滤料严重堵塞和污染，因此本工程拟定：1、将滤池原原金属结构全面作防腐处理和整修，并采用PE管材全部更换沉淀池至滤池和滤池至清水池的所有连接管道。2、将池体内的所有滤料和承托层卵石全部清除，检查甲、乙型孔板是否完好，然后冲洗干净后按以下顺序重新装填滤料：平铺30目/寸的尼龙网二层——装填粒径16mm～25mm的卵石厚度100mm——装填粒径8mm～16mm的卵石厚度100mm——装填粒径4mm～8mm的卵石厚度100mm——装填粒径2mm～4mm的卵石厚度100mm——装填粒径0.5mm～1.2mm的石英砂厚度400mm——装填粒径0.8mm～1.8mm的无烟煤厚度300mm。在装填滤料前，必须先反复冲洗干净后再装填。六、清水池整治清水池设计有效容积650m3，基本能满足调节功能，本次技改无需增大容量。但是，由于厂区绿化植物根须发达，部分根须严重损坏了水池的池体结构，再加上2008年“5.12”地震，造成清水池漏水较为，不能有效蓄水，因此，本次技改对清水池进行全面的防漏整改：1、先将水池内壁的所有抹面砂浆铲除，对所有条石灰缝进行堑槽，然后用M7.5水泥砂浆进行勾缝，最后用M10水泥砂浆抹面，厚度1～2cm。2、将水池池底凿毛，用Ф10的钢筋制安池底钢筋网，间距20cm，上下两层，再用C20混凝土浇筑，厚度15cm，池底朝沉水井方向坡度为2％。3、改造清水池进人检修孔，更换清水池出水计量设备及控制闸阀，完善清水池通气设施和清水池的水位标尺设施等。七、水厂管理房由于水厂管理房和加药房原建设质量较差，屋顶漏水十分严重、电器线路混乱并不能正常使用、墙体内壁砂浆崩壳脱落、木门窗已严重朽烂，造成制水工作人员工作起居十分困难。本次拟定对水厂所有房屋屋顶采用卷才防水作屋顶防水处理，对原木门窗采用钢塑窗和实木套装门进行全面更换、安装防盗门两道，对墙内壁重新粉刷并作仿磁涂料，室内电器线路全部进行更换安装。八、改造应急蓄水池在水厂原反应沉淀池内侧建有不成形的应急蓄水池一口，长度约38米、平均宽度约18米、深度1.5米，总容积约1000立方米，边墙为土石结构加水泥土护坡，渗漏十分严重，池底为淤泥土，长期只能蓄水0.6米深，池内杂草丛生，根本发挥不了蓄水作用。本次技改，拟将蓄水池进行改造，对边坡进行整形拉直，清除池底淤泥和杂草，四周边墙采用M5.0水泥砂浆砌条石，边墙内壁采用1：2水泥砂浆勾缝抹面，池底清除至岩石层后找平作10cm后C15混凝土护底。改造后蓄水池长度为35米、最大宽度为17米、呈五边形态，总深度为2.2米，总容积1220立方米。水池四周预留1.2米宽人行道，人行道地面采用C20混凝土现浇60mm厚，人行道靠水池边安装热镀锌钢管栏杆，栏杆高度为0.9米。人行道内靠围墙部分全部进行绿化。蓄水池安装Φ200排水管一根，并安装Φ200控制闸阀一个，排水管安装高程为338.10米。九、厂用高位蓄水池为了解决水厂厂区用水和南都路上段居民用水压力不足的问题，拟在制水厂房顶部高程344.00米上修建高位蓄水池一座，设计蓄水池长度为6.96米、宽度为3.36米、高度1.7米，有效水深1.3米，蓄水容积30立方米。高位蓄水池边墙采用M7.5水泥砂浆砌页岩砖，池底采用现浇钢筋混凝土80mm厚，钢筋直径为6mm，间距150mm，双向布筋。池顶采用预应力水泥板加盖，并预留检修孔。池内壁采用1：2水泥防水砂浆抹面，池外壁贴面砖。在清水池安装1.1KW清水泵一台抽水至蓄水池，上水管道为63mm的PE管，管道必须埋地铺设。十、附属工程设施1、新修水厂排污沟：根据规划，按照环保要求，拟将厂区生产污水从水厂排至武陵集镇南都路污水管网进入武陵污水处理厂进行处理，需建厂区外排水沟约250米，设计安装钢筋砼排污管道，采用承插接口连接，管径为400mm。2、整修围墙：整修加高围墙135米，高度至2.2米，围墙顶盖全部按八字形假琉璃瓦砌筑，围墙墙厚24mm，采用M5.0水泥砂浆砌砖，围墙内外面全部采用1：1：6第9页共9页----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- 万州区武陵集镇水厂技改一期工程施工设计说明水泥混合砂浆抹面并用外墙浅蓝色涂料刷白。3、厂区地坪：按设计图纸除绿化带外所有人行道及院坝均作面层处理，采用C20细石混凝土地面，厚度60mm。4、人行梯道：修建主厂房梯道约8.0米，设计人行梯道宽为1.2～1.8米，梯道平台根据地势确定，人行梯步采用50号水泥砂浆条石砌筑，并作石表面加工。5、栏杆制作：厂区内安装热镀锌管栏杆100米，不锈钢栏杆36.5米，栏杆设计高度0.9～1.1米，采用Φ15～Φ50不锈钢钢管及热镀锌管加工制作。6、厂区绿化：清除水厂内原有根须发达的树种。沿围墙边修建绿化池，池高0.30米，池内填素土，花池外壁贴白色面砖。绿化带应栽植常青不落叶的树种（具体由建设单位考察后确定），并间植少量球冠植物，如铁树、海桐球等。净水厂区所栽树种要求为常青不落叶并根须不发达的树种，应防止因树木根须发达损坏厂区建筑物。7、水厂进厂大门：设计进厂大门构筑物总宽度为9.54米，门柱断面为600mm×600mm，高度2.6米，采用75号水泥砂浆砖砌。大门设两扇，总宽度3.80米，大门外测并设1.68m×1.90m小门一个，采用钢管加工焊制并面刷防锈漆。8、进厂公路：根据厂区现状，需硬化进厂公路约90米，公路设计总宽度4.0米，内边水沟宽度0.5米，路面净宽3.50米，设计混凝土路面厚度150mm，混凝土标号为C25，其他作法参照公路建设有关规范执行。9、厂区挡土墙：厂区挡土墙高度超过2.00米的，参照《一般重力式挡土墙图集》相关标准设计施工，在2.00米以下的可按设计图设计型式施工。10、厂区附属设施维修整治：更换厂区自用水管道及水池冲洗设施，安装Φ40～63的厂区用水管道约250米，购置水池清洗高压泵机一台，购置余氯检测设备一台，完善厂区照明设施等。3.4.5净水建筑物结构一、设计依据国家颁布的现行规范、规程及规定。并贯彻国务院《建设工程质量管理条例》，严格执行《工程建设标准强制性条文》：《民用建筑设计通则》GB50352—2005；《屋面工程设计规范》GB50207—2002；《建筑设计防火规范》GBJ50016—2006；《建筑地面设计规范》GB50037—96；《厂矿道路设计规范》GBJ22—87；《建筑结构可靠度设计统一标准》GB50068—2001；《建筑结构荷载规范》GB50009—2001；《混凝土结构设计规范》GB50010—2002；《砌体结构设计规范》GB50003—2001；《建筑抗震设计规范》GB50011—2001；《建筑地基基础设计规范》GB50007—2002；《给水排水工程构筑物结构设计规范》GB50069—2002；《给水排水工程钢筋混凝土水池结构设计规范》CECS138:2002；《室外给排水和燃气热力工程抗震设计规范》；二、设计条件1、混凝土结构的环境类别为二a类；2、地基应为稳定的老土层，地基承载力特征值≥150KPa，无不良地质现象，无地下水或地下水位低于设计地坪0.5米的现象；3、抗震设防烈度≤7度，设计基本地震加速值≤0.15g，建筑场地类别为I、II类，无液化土层；4、池顶使用荷载≤2KN/M2；池体四周3米范围内无汽车荷载且地面堆载≤10KN/M2；三、设计标准1、工程设计使用年限为50年，耐火等级二级、火灾危险等级为戊级，屋面防水等级为II级，结构安全等级为二级，地基基础设计等级为丙级，砌体施工质量等级为B级；2、构筑物抗震设防类别为丙类，7度抗震构造措施；3、最大裂缝宽度≤0.25mm。四、建筑材料1、素混凝土：除图中注明外，垫层、找坡混凝土、池内充填混凝土为C15,混凝土地面、设备支座及支墩混凝土为C20。2、钢筋混凝土：采用C20防水混凝土，抗渗等级为S6。3、钢筋：全部采用螺纹钢筋，钢筋的强度标准值应具有不小于95％的保证率。第9页共9页----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- 万州区武陵集镇水厂技改一期工程施工设计说明4、型钢及钢材其质量标准应符合国家标准《碳素结构钢》GB/T700的要求。5、焊接不锈钢用不锈钢焊条，其余焊接采用E50。6、砌体：条石强度不低于300号，砖为Mu10标砖。7、拌制防水混凝土的水泥宜采用普通硅酸盐水泥，水泥强度等级不应低于R32.5MPa，水泥用量≥320kg/M3（当掺入掺合料时水泥用量≥280kg/M3），水灰比或水胶比≤0.50，氯离子含量不大于水泥用量的0.3％，混凝土中碱含量不大于3.0kg/M3，外加剂应符合《GB50119—2003》的规定，并严禁采用氯盐配制的外加剂，外加剂使用前应进行试验检测其相容性及对混凝土性能的影响，满足要求方可使用，所有外加及应选用低碱型，由外加剂带入的总碱含量不得超过1.0kg/M3。8、混凝土中粗骨料必须级配良好、强度高、结构紧密，吸水率≤1.5％，含泥量≤1.0％，粒径≤40mm，且不超过最小断面厚度的1/4，本工程所有钢筋混凝土骨料均采用长江砾石骨料；砂宜采用天然河砂，含泥量及云母含量不超过3％。四、结构构造1、钢筋：①受力钢筋的混凝土净保护层厚度：底板下层40mm，池盖板和走道板20mm，梁35mm，其余30mm。②钢筋锚固长度La:C20混凝土中HPB235钢筋La≥24d且≥250mm（另加180度弯钩），HRB钢筋La≥30d且≥250mm，池壁钢筋应有90度的弯折段，其长度除满足锚固长度外，竖向钢筋下端弯折长度≥150mm，水平钢筋弯折长度≥20d。③钢筋接头宜采用机械连接或者焊接，当采用绑扎连接时，同一截面钢筋接头数量≤50％，受拉钢筋搭接长度≥1.4La且≥300mm，受压钢筋搭接长度≥0.7倍受拉钢筋搭接长度且≥200mm。④受力钢筋距墙边或者梁边50mm开始设置，现浇梁箍筋距墙边或者梁边50mm开始设置，底板、池壁相交处应设置4根横向钢筋。2、栏杆：选用热镀锌管和不锈钢栏杆，施工时应按设计埋设预埋件或者预留孔洞。3、外露铁件防腐：底漆为环氧富锌底漆，中漆为云铁氯化橡胶漆，氯化橡胶丙稀酸磁漆作面漆。4、房屋结构：①屋面：应遵照《屋面工程质量验收规范》GB50207—2002要求，本工程屋面为非上人屋面，采用两道防水，具体做法如下：A、结构层；B、15mm厚1：3水泥砂浆找平层；C、40mm厚C20钢筋细石混凝土刚性防水层(直径4.5mm钢筋，间距200mm)；D、1：6沥青炉渣保温兼找坡层，最薄处35mm厚；E、25mm厚1：3水泥砂浆找平层（做分隔缝，缝上用300mm宽一层玻纤布单边点花粘结）；F、刷基层处理剂一道，材料为高分子防水涂料；G、高分子复合防水卷才一道（1.5mm厚），同材性胶粘剂两道；H、高分子防水涂料一布两涂；I、20mm厚1：2.5水泥砂浆保护层，分隔缝间距≤1.50米。②室内地面：地面基础先填平夯实，再作60mm厚C15混凝土基层，面嵌0.60m×0.60m的陶瓷防滑地面砖。③内墙：1.2米以下（窗台以下）贴0.3m×0.2m的乳白色面砖，踢脚板150mm高、黑色、贴砖，内墙1.2米以上（窗台以上）为水泥砂浆刷白色乳胶漆饰面，作法详见西南04J515—5页N08。④外墙：外墙四周墙面均贴0.1m×0.1m的白色方块面砖（包括所有窗套），线条面砖颜色为兰色。⑤门窗、油漆：A、本工程除图中标注以外，所有门窗均为白色塑钢门窗，5mm厚白色玻璃。B、本工程全部钢构件，均刷蓝色醇酸磁漆，作法详见西南04J312—42页3290。3.5配水管网改造设计3.5.1配水管网现状武陵集镇原配水（供水）管网分主管、干管和支管三大部分，布置形式为树枝状，总供水范围约3.8平方公里，现有Ф50及以上供水管网总长21.38公里，其中：Ф200铸铁管道0.98公里、Ф150铸铁管道3.10公里、Ф100铸铁管道6.00公里、Ф80镀锌管道3.8公里、Ф50管道7.5公里。第9页共9页----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- 万州区武陵集镇水厂技改一期工程施工设计说明由于受当时管道材质的限制，武陵镇集镇供水工程建厂之时铺设的配水管道均为未作任何防腐处理的铸铁管和冷镀锌管，管道锈蚀腐烂及结垢十分严重，已普遍存在漏水现象，并经常出现管道爆裂等现象，加上当初埋设较深而造成维修困难，广大用户对水质、水量、水压极度不满意，已造成群众集访事件。因此，必须对大部分配水管道进行彻底改造。3.5.2配水管网改造本次改造工程只对配水主管、干管、支管进行改造，其分支管网暂不列入改造范围。在当初建设时，整个供水管网都通过精确的水力计算，通过多年的运行证明较为合理，而本次改造除增大部分管道管径外，其他均以同等规格进行重新铺设安装，因此，本管网改造工程不必进行水力计算。根据现场踏勘与规划，拟定改造配水管道4条，总长度为2.57公里，其具体改造范围为：第一条为水厂南都路、源阳路进口至农业银行为止，总长度0.98公里，改造后管径为200mm，采用Φ200的PE管材，管道压力等级为0.6与0.8Mpa（其中：0.6Mpa的管道0.3公里、0.8Mpa的管道0.68公里），全部采取埋地铺设。第二条为源阳路进口供销社至南都路下段周林家门口处为止，总长度0.19公里，管径选用160mm，采用Φ160的PE管材，管道压力等级为1.00Mpa，全部采取埋地铺设。第三条为南都路下段周林家门口经农贸市场、工商所、卫生院、电信支局至武陵镇政府办公楼外为止，总长度1.20公里，管径选用110mm，采用Φ110的PE管材，管道压力等级为1.25Mpa，全部采取埋地铺设。第四条为源阳四支路邮政局至武陵镇政府办公楼外为止，总长度0.2公里，管径选用160mm，采用Φ160的PE管材，管道压力等级为1.00Mpa，全部采取埋地铺设。3.5.3管网配套设施布置及施工根据设计，拟定在净水厂配水主管首部分别安装Φ200总闸阀和Φ200计量水表各一个，在源阳路进口处分别设置Φ200控制闸阀和Φ150控制闸阀各一个，在南都路下段三叉路口分别设置Φ100控制闸阀和Φ150排污闸阀各一个，农业银行门口安装Φ200控制闸阀一个，在武陵镇政府办公楼坝外分别安装Φ100控制闸阀和Φ150控制闸阀以及Φ150排污闸阀各一个。配水主管首部的计量水表与控制阀同地安装，所有控制闸阀均设置闸阀井和伸缩节，闸阀井设计为圆筒形，直径（净空）1.2米，深度为1.50米，管中心距井底高度为0.45～0.50米，闸阀井采用M5.0水泥砂浆砌砖，壁厚24cm，内壁采用1：2水泥砂浆抹面，井盖采用铸铁或高压塑胶井盖，供水控制闸阀为中压闸阀。新安装和改造后的管材均全部采用100级PF管材，其压力等级按设计要求，配水管道铺设形式全部采用埋地铺设。街道部分管道槽开挖尺寸标准：Φ200的管道槽开挖断面尺寸为：宽度×深度＝0.6米×0.8米；Φ160的管道槽开挖断面尺寸为：宽度×深度＝0.4米×0.6米；Φ110的管道槽开挖断面尺寸为：宽度×深度＝0.3米×0.5米。街道人行道地板砖上管道沟槽开挖时，应小心完整地拆除路面地板砖并沿直线开挖，管道安装完毕回填夯实后，再恢复原地板砖。管道槽开挖采用人工开挖，回填必须夯实，如有混凝土回填段，其回填混凝土标号为200号，公路上回填混凝土厚度为0.2米，混凝土人行道地面回填厚度为0.10米。闸阀井采用50号水泥砂浆砌砖、墙厚0.24米，内壁采用1：2水泥砂浆抹面，井盖采用铸铁或高压塑胶井盖，供水控制闸阀为中压闸阀。对于配水主管首段无法埋置且裸露的管道必须采用150号混凝土包裹管道，包裹断面尺寸为：宽×高＝0.40m×0.35m。配水管道其管道槽开挖具体线路待工程开工时由建设单位会同监理单位和施工单位视具体情况再确定。重庆三峡水电建筑勘察设计研究院百安分院二〇一〇年三月第9页共9页-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------'
