质监站培训课件公路工程质量评定方法

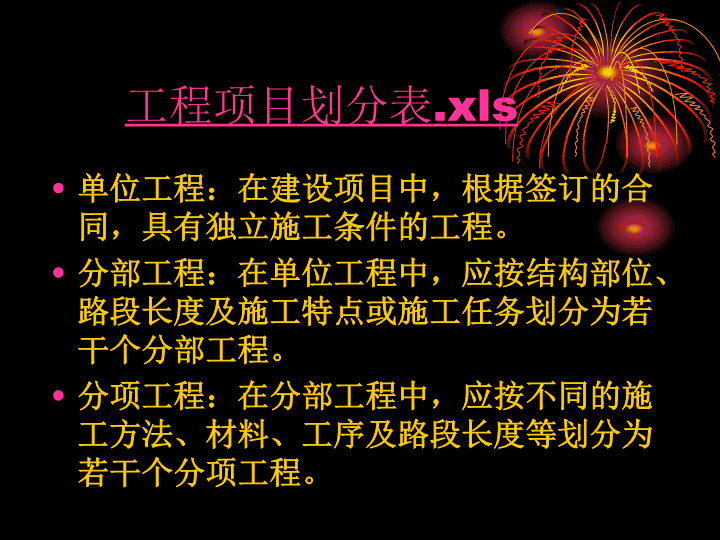

'公路工程质量评定方法 公路工程质量评定是一项系统工作，在项目施工准备阶段，就应该按要求将建设项目按建设项目-合同段工程-单位工程-分部工程-分项工程的顺序进行工程项目划分，施工单位、监理单位和建设单位都应该按相同的工程项目划分进行工程质量的监控、管理和检验评定。 工程项目划分表.xls单位工程：在建设项目中，根据签订的合同，具有独立施工条件的工程。分部工程：在单位工程中，应按结构部位、路段长度及施工特点或施工任务划分为若干个分部工程。分项工程：在分部工程中，应按不同的施工方法、材料、工序及路段长度等划分为若干个分项工程。 各从业单位在工程质量评定中的职责：施工单位应对各分项工程按《标准》所列基本要求、实测项目和外观鉴定进行自检，按《分项工程质量检验评定表》及相关施工技术规范提交真实、完整的自检资料，对工程质量进行自我评定。工程监理单位应按规定要求对工程质量进行独立抽检，对施工单位检评资料进行签认，对工程质量进行评定。建设单位根据对工程质量的检查及平时掌握的情况，对工程监理单位所做的工程质量评分及等级进行审定。 质量监督部门、质量检测机构可依据《标准》对公路工程质量进行检测、鉴定。我市目前对农村公路质量鉴定采用的依据是:1．《公路工程竣（交）工验收办法》(交通部令2004年第3号)2．《公路工程质量鉴定办法》3．《公路工程质量检验评定标准》（JTGF80/1-2004）4．工程设计文件、监理及施工内业资料、其它竣工文件 工程质量评分以分项工程为单元，采用100分制进行。在分项工程评分的基础上，逐级计算各相应分部工程、单位工程、合同段和建设项目评分值。工程质量等级评定分为合格与不合格，应按分项、分部、单位工程、合同段和建设项目逐级评定。 工程质量评定顺序一、分项工程质量评分及等级评定二、分部工程质量评分及等级评定三、单位工程质量评分及等级评定四、合同段和建设项目质量评分及等级评定 一、分项工程质量评定分项工程质量检验内容包括基本要求、实测项目、外观签定和质量保证资料四个部分。只有在使用的原材料、半成品、成品及施工工艺符合基本要求的规定，且无严重的外观缺陷和质量保证资料真实并基本齐全时，才能对分项工程质量进行检验评定。 （一）基本要求检查：分项工程检验的基本要求，对施工质量优劣具有关键作用，应按基本要求对工程进行认真检查。基本要求具有质量否决权，经检查不符合基本要求规定时，不得进行工程质量的检验和评定。施工单位能否按基本要求施工，主要靠监理从严掌握。 例：水泥砼路面工程面层分项基本要求1)基层质量必须符合规定要求，并应进行弯沉测定，验算的基层整体模量应满足设计要求。2)水泥强度、物理性能和化学成份应符合国家标准及有关规范的规定。3)粗细集料、水、外掺剂及接缝填缝料应符合设计和施工规范要求。4)施工配合比应根据现场测定水泥的实际强度进行计算，并经试验，选择采用最佳配合比。 5)接缝的位置、规格、尺寸及传力杆、拉力杆的设置应符合设计要求。6)路面拉毛或机具压槽等抗滑措施，其构造深度应符合施工规范要求。7)面层与其他构造物相接应平顺，检查井井盖顶面高程应高于周边路面1~3mm。雨水口标高按设计比路面低5~8mm，路面边缘无积水现象。8)混凝土路面铺筑后按施工规范要求养生。 （二）实测项目对规定检查项目采用现场抽样方法，按照规定频率和和计分方法对分项工程的施工质量直接进行检测计分。 水泥砼面层实测项目 关键实测项目（在《标准》中以△标识的项目）是指涉及结构安全和使用功能的重要实测项目。在检测时，其合格率不得低于90%（属于工厂加工制造的金属构件不得低于95%，机电工程不得低于100%），且检测值不得超过规定极值，否则必须进行返工处理。对于路基路面压实度、弯沉值，路面结构层厚度，半刚性基层材料强度，水泥混凝土抗折强度等检验项目，是采用数理统计的方法进行评定的关键项目，不符合要求时该分项目工程直接评定为不合格。 实测项目的规定极值是指任一单个检测值都不能突破的极限值，不符合要求时该实测项目为不合格。为此，特别说明：路面结构层厚度中原标准中“极值”改为“单点合格值”，仅用以计算合格率 表4.2.2土方路基实测项目 要点：为了保证工程结构安全和使用功能，对分项工程中关键实测项目合格率和规定极值的最低要求为：关键项目合格率不符合规定的90%或单点检测值超过规定极值时必须返工。 实测项目计分除规定用数理统计的方法评定的关键项目外，均应按单点（组）测定值是否符合标准要求进行评定，并按合格率计分。检查合格的点（组）×100%检查项目合格率=------------------------------------该检查项目的全部检查点（组）数检查项目得分=检查项目合格率×100 （三）外观缺陷：对工程外表状况也应该逐项进行全面检查，如发现外观缺陷，应进行减分。对于较严重的外观缺陷，施工单位须采取措施进行整修处理。例：水泥砼路面外观鉴定1)混凝土板的断裂块数，高速公路和一级公路不得超过评定路段混凝土板总块数的0.2%，其他公路不得超过0.4%。不符合要求时每超过0.1%减2分。对于断裂板应采取适当措施予以处理。2)混凝土板表面的脱皮、印痕、裂纹和缺边掉角等病害现象，对于高速公路和一级公路，有上述缺陷的面积不得超过受检面积的0.2%，其他公路不得超过0.3%。不符合要求时每超过0.1%减2分。 对于连续配筋的混凝土路面和钢筋混凝土路面，因干缩、温缩产生的裂缝，可不减分。3)路面侧石直顺、曲线圆滑，越位20mm以上者，每处减1~2分。4)接缝填筑饱满密实，不污染路面。不符合要求时，累计长度每100m减2分。5)胀缝有明显缺陷时，每条减1~2分。 （四）质量保证资料质量保证资料应包括以下六个方面：1)所用原材料、半成品和成品质量检验结果：2)材料配比、拌和加工控制检验和试验数据；3)地基处理、隐蔽工程施工记录和大桥、隧道施工监控资料；4)各项质量控制指标的试验记录和质量检验汇总图表；5)施工过程中遇到的非正常情况记录及其对工程质量影响分析；6)施工过程中如发生质量事故，经处理补救后，达到设计要求的认可证明文件等。 分项工程的施工资料和图表残缺，缺乏最基本的数据，或有伪造涂改者，不予检验和评定。资料不全者应予减分，减分幅度可视上述六款是否齐全程度，每款减1-3分。施工单位应有完整的施工原始记录、试验数据、分项工程自查数据等质量保证资料，并进行整理分析，负责提交齐全、真实和系统的施工资料和图表。工程监理单位负责提交齐全、真实和系统的监理资料。 分项工程评分方法：分项工程的评分值满分为100分，按实测项目采用加权平均法计算。存在外观缺陷或资料不全时，应予减分。Σ[检查项目得分×权值]分项工程得分=---------------------------------Σ检查项目权值分项工程评分值=分项工程得分-外观缺陷减分-资料不全减分 工程质量检验评定表.xls3.3.1分项工程质量等级评定分项工程评分值不小于75分者为合格；小于75分者为不合格；机电工程、属于工厂加工制造的桥梁金属构件不小于90分者为合格，小于90分者为不合格。评定为不合格的分项工程，经加固、补强或返工、调测，满足设计要求后，可以重新评定其质量等级，但计算分部工程评分值时按其复评分值的90%计算。 二、分部和单位工程质量评定计分：采用加权平均值计算评分，主要工程和一般工程分别给以2和1的权重，以期更加重视和保证主要工程质量。Σ[分项（分部）工程评分值×相应权值]分部（单位）工程得分=-----------------------------------------------------Σ分项（分部）工程权值等级评定：所含分项（部）工程全部合格，则该分部（单位）工程评为合格；所属任一分项工程不合格，则该分部（单位）工程为不合格。 三、合同段和建设项目工程质量评定计分：根据各工程投资额占用比重计算评分。Σ[单位（合同）工程评分值×相应投资额]合同段（项目）工程得分=----------------------------------------------------------Σ单位（合同）工程投资额等级评定：所含单位工程全部合格，则该合同段和建设项目工程评为合格；所属任一单位工程不合格，则该合同段和建设项目工程为不合格。 谢谢！'
