sjt 31246-1994 168型独石电容器印刷选片机完好要求和检查评定方法

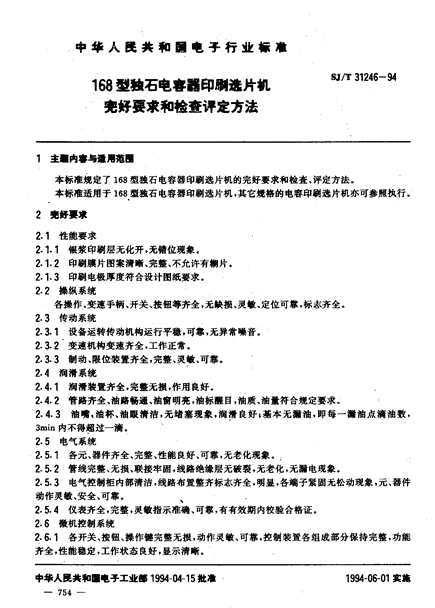

'中华人民共和国电子行业标准S7/T31246-94168型独石电容器印刷选片机宪好要求和检查评定方法主.内.与通用范.本标准规定了168型独石电容器印刷选片机的完好要求和检查、评定方法。本标准适用于168型独石电容器印刷选片机，其它规格的电容印刷选片机亦可参照执行‘2兜好.求2.1性能要求2.1.1银浆印刷层无化开，无错位现象。2.1.2印刷膜片图案清晰、完整、不允许有栩片.2.1.3印刷电极厚度符合设计图纸要求。2.2操纵系统各操作、变速手柄、开关、按钮等齐全，无缺损、灵敏、定位可靠，标志齐全。2.3传动系统2.3.1设备运转传动机构运行平称，可靠，无异常嗓音。2.3.2变速机构变速齐全，工作正常。2.3.3制动、限位装置齐全，完整、灵敏、可靠。2.4润滑系统2.4.1润滑装置齐全，完整无损，作用良好。2.4.2管路齐全、油路杨通、油窗明亮，油标醒目，油质、油量符合规定要求.2.4.3油嘴、油杯、油眼清洁，无堵塞现象，润滑良好，基本无漏油，即每一漏油点滴油数，3min内不得超过一滴。2.5电气系统2.5.1各元、器件齐全、完整、性能良好、可靠，无老化现象。2-5.2管线完整、无损、联接牢固，线路绝缘层无破裂，无老化，无漏电现象。2.5.3电气控制柜内部清洁，线路布置整齐标志齐全，明显，各端子紧固无松动现象，元、器件动作灵敏、安全、可靠。2.5.4仪表齐全，完整，灵敏指示准确、可靠，有有效期内校验合格证。2.6徽机控制系统2.6.1各开关、按钮、操作键完整无损，动作灵敏、可靠，控制装置各组成部分保持完整，功能齐全，性能稳定，工作状态良好，显示清晰。中华人民共和.电子工业臼1994-04-15批冶1994-06-01iii一754一 SJ/T31246-2.6.2显示器能正常显示通电自检的正常2.6.3枪入/箱出程序正确无误。2.6.4打印机，穿孔机与主机接口良好，工作正常。2.6.5装置内部清洁，布线整齐，线路无老化、破裂，各线路标志齐全、正确。2.6.6所有裸露导体件(包括外壳)，必须与保护接地端子构成通路，保证有永久良好的导电性，保护接地端子与徽机控制系统任何裸解导体件和整机外壳元间的电阻不得大于。.吸。。2.7气动系统2.7.，各气动元件动作灵敏、功能可靠，无异常振动，无爬行，无泄漏现象。2.7.2各气路管路完整无损，排列整齐，联接牢固，管路杨通;清洁无泄扮，滤油器工作正常。2.8安全防护2.8.1各安全防护，报警装置齐全、完整，工作正常。泛.8.2接地(零)可靠，标志明显。2.9维护保养按SJ/T31002一9“设备维护保养通则》执行。检交、评定方法3.1检查方法3.，.，银浆印刷层，印刷膜片的清晰度及印刷电极厚度，用专用侧定仪检侧。3.1.2电源线路的绝缘电阻和设备接地电阻用兆欧表检测。3.1.3完好要求2.1-2.9各条所列内容，采用主观法检查。3.2评定方法3.2.12.1-2.9所列各条要求中，主要项目为2.1.1,2.1.2,2.5.1,2.5.2.2.6.1,2.6.2,2.7.1,2.s.1淇余为次要项目。3.2.2主要项目有一项不符合要求，为不完好设备;次要项目有二项不符合要求，亦为不完好设备。3.2.3完好设备维护保养要求，应达到优等设备标准。附加说明:本标准由电子工业部经济运行与体制改革司提出。本标准由上海市仪表电讯工业局组织起草。本标准主要起草人:伏家鸿。755'
