室内电气照明工程施工图识读(I)

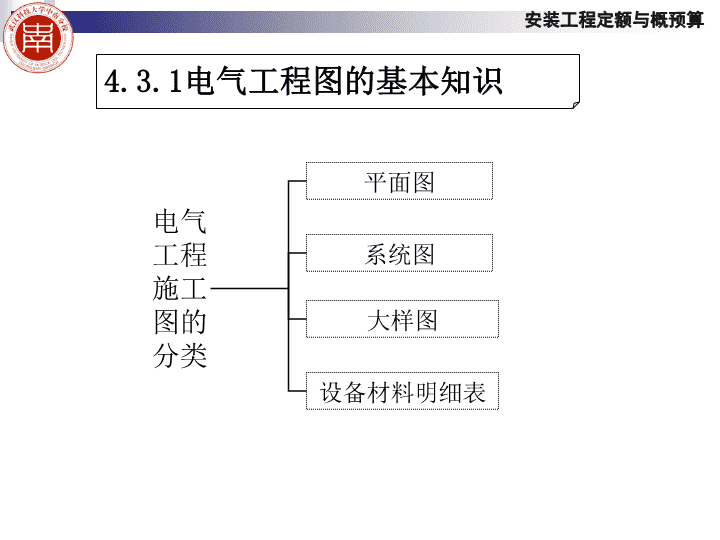

'§4.3室内电气照明工程施工图识读安装工程定额与概预算 4.3.1电气工程图的基本知识4.3.2电气工程图的特点4.3.3电气工程常用图形和文字符号4.3.4电气工程施工图的识读安装工程定额与概预算 4.3.1电气工程图的基本知识电气工程施工图的分类平面图系统图大样图设备材料明细表安装工程定额与概预算 1）平面图安装工程定额与概预算 2）系统图安装工程定额与概预算 3）大样图安装工程定额与概预算 电气工程图采用统一的图形符号并加注文字符号绘制任何电路都必须构成其闭合回路电路中的电气设备、元件等，彼此之间都是通过导线将其连接起来，构成一个整体。阅读电气工程图时应与有关的土建工程图、管道工程图等对应起来阅读。阅读图纸时，应熟悉有关规程规范的要求，才能真正读懂图纸。4.3.2电气工程图的特点安装工程定额与概预算 图形说明图形说明照明、动力配电箱单极拉线开关吊式电扇、调速开关单相插座（明、暗）单极开关：明、暗带保护接地的插孔单相插座双极开关：明、暗导线、电缆、电路花灯向上配线防水防尘灯向下配线萤光灯（双管）垂直通过配线4.3.3电气工程常用图形和文字符号安装工程定额与概预算 ①线路敷设方式符号表4.2线路敷设方式符号符号说明符号说明PC穿硬质塑料管敷设PVC穿阻燃硬塑料管敷设FPC穿阻燃半硬塑料管敷设SC焊接钢管配线TC电线管（薄壁钢管）配线MR用金属线槽敷设PR用塑料线槽敷设CT用电缆桥架（或托盘）敷设CP用金属软管敷设安装工程定额与概预算 ②线路敷设部位符号符号说明符号说明WE沿墙明敷设CLE沿柱明敷设CE沿顶棚明敷设ACE在能进入的吊顶内敷设BC暗敷在梁内CLC暗敷在柱内CC暗敷在屋面内板或顶板内WC暗敷在墙内FC暗敷在地面内或地板内ACC暗敷在不能进入的吊顶内安装工程定额与概预算 a—b(c×d)e—f回路编号导线根数导线截面积（mm2）配线方式及管径敷设部位导线型号③线路文字标注格式安装工程定额与概预算 ［例4.1］请用文字描述下面线路标注形式：“W1-BV（3×4）--PVC25—WC”。解：W1回路采用三根每根截面积4mm2的铜芯聚氯乙烯绝缘线，穿DN25半硬塑料管沿墙暗敷。安装工程定额与概预算BV(3×50+2×35)-SC50-FC ④灯具的标注格式其中:a----灯具数量；b----灯具型号或编号；c----每盏照明灯具的灯泡（灯管）的数量d----灯泡（管）容量，W。e----灯具安装高度；f----灯具安装方式；L----光源种类。安装工程定额与概预算 安装方式符号吊式线吊式CP链吊式Ch管吊式P吸顶式一般吸顶式S嵌入吸顶式R壁装式一般壁装式W嵌入壁装式WR表4.5灯具安装方式W2.52045×-［例4.2］请用文字描述下面灯具的标注形式：安装工程定额与概预算 BANRXHLMX×--⑤配电箱的标注方式配电箱照明配电箱动力配电箱横箱体安装未注明者为竖箱体安装箱体悬挂安装箱体嵌入式安装设计序号进线相数，三相不表示输出回路安装工程定额与概预算 1）电气安装工程施工图的读图步骤和方法看目录阅读设计说明互相对照，综合看图按层次和线路走向看图了解工程概况，本图纸所用的图形符号，该工程所需要的设备、材料型号、规格和数量等4.3.4电气工程施工图的识读安装工程定额与概预算 2）电气安装工程系统图的识读安装工程定额与概预算 识读电气平面图应“循线而下”，即：识图要循着电线走过的路“线”来看。具体的识读方法是：进线→总配电箱→干线→分配电箱→支干线→用电设备器具在识图过程中，应注意了解导线根数、敷设方式、灯具的型号、数量、安装高度以及方式、插座、开关的相数、极数、安装形式及安装高度等。安装工程定额与概预算3）电气安装工程平面图的识读'
