檩条安装技术交底1

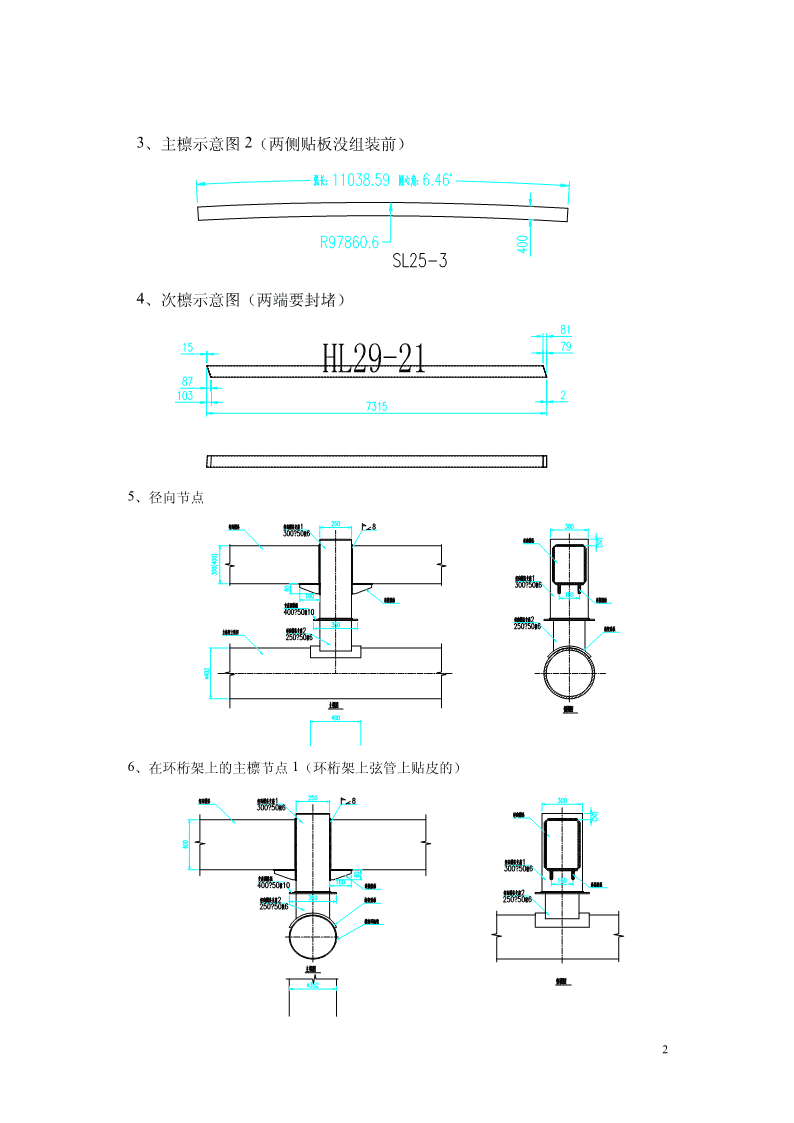

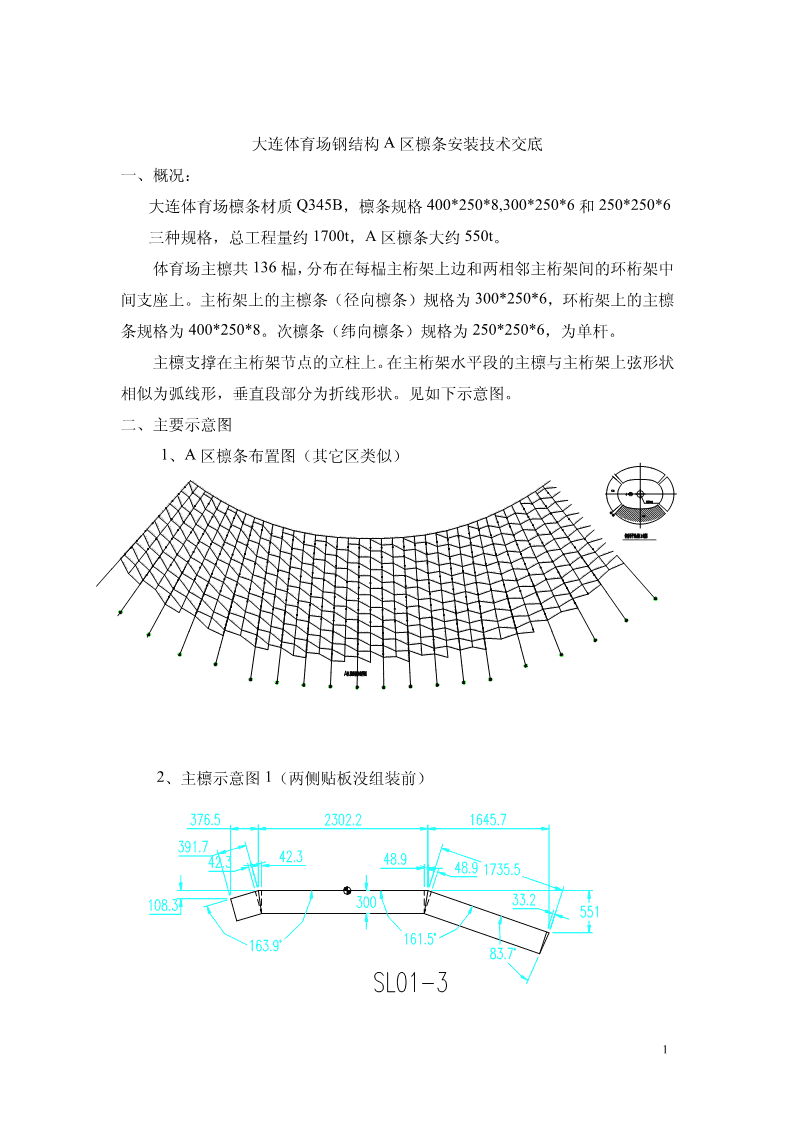

'大连体育场钢结构A区檩条安装技术交底一、概况：大连体育场檩条材质Q345B，檩条规格400*250*8,300*250*6和250*250*6三种规格，总工程量约1700t，A区檩条大约550t。体育场主檩共136榀，分布在每榀主桁架上边和两相邻主桁架间的环桁架中间支座上。主桁架上的主檩条（径向檩条）规格为300*250*6，环桁架上的主檩条规格为400*250*8。次檩条（纬向檩条）规格为250*250*6，为单杆。主檩支撑在主桁架节点的立柱上。在主桁架水平段的主檩与主桁架上弦形状相似为弧线形，垂直段部分为折线形状。见如下示意图。二、主要示意图1、A区檩条布置图（其它区类似）2、主檩示意图1（两侧贴板没组装前）1 3、主檩示意图2（两侧贴板没组装前）4、次檩示意图（两端要封堵）5、径向节点6、在环桁架上的主檩节点1（环桁架上弦管上贴皮的）2 7、在环桁架上的主檩节点2（环桁架上弦管上带支座的）8、主次檩节点（节点两侧贴板和次檩托宜焊接在主檩上）9、节点立柱、托板工厂焊与工地焊及次檩贴板工地焊如下示意。（未标注者工厂焊）3 三、大连体育场檩条安装要求1、A区支座布置图如下在主桁架和环桁架上均设置檩条支座立柱，大都在杆件的汇交点，垂直段略有偏移（见图纸）。主桁架上17-18个，环桁架上9个支座。示意图如下立柱布置平面图4 主桁架上支座定位图如下5 环桁架上支座定位图如下（9个）主桁架上定位JD02转折点起始，向两侧排布。环桁架上以此对应向两侧排布。2、A区檩条安装及制作总顺序分成两个流水段制作和安装。目前先进行第一流水段制作、安装，完成后再进行第二流水段制作、安装。（1）主桁架区域水平段檩条制作、安装（2）主桁架区域垂直段檩条制作、安装从A区中间向两侧安装即A10A9A8A7A6A5A4A3A2A1A11A12A13、A14、A15、A16、A17、A18、A19A203、安装前要认真进行技术安全交底，使每个操作者都熟悉安装要求。4、测量放线按图纸给定坐标每榀主檩条应测量放出主要控制坐标点，作为安装基准。次檩原则上放线后安装，如果主檩安装位置、标高处于受控，则次檩钢管中心线应与檩托中心线重合，但应以所给定坐标为准。5、安装顺序按轴线从每个区的中间轴线向两侧安装、焊接，以减少焊接变形。测量放线装焊支装焊立座柱装焊主檩装焊次檩焊接两侧贴条条板6 檩条节点上、两侧贴板坡口形式如左下图。右下图檩托与立柱角焊缝。支座立柱安装分两次安装如下，第二次安装前应进行测量放线，允许上下立柱有适当位移，以便解决主桁架安装的误差处理。特别注意：有的主、次檩条节点处于支座立柱上了，这个节点设计人员正在处理，否则将引起主檩、次檩长度变化，有关构件可暂不制作，待设计确认后再制作。6、焊接对接采用焊接垫板熔透焊，角焊缝焊脚为薄板厚度的1.2倍。焊接材料采用E5015、5016或E5003，气保焊采用ER50-6等。7 所有安装临时定位焊，当角焊缝时焊缝长度不小于40mm，焊脚高度不小于6mm。尤其是垂直段次檩安装时要特别注意，定位焊焊脚不小于6mm，每条焊缝定位焊长度不小于60mm且不少于2处。两端应有两名焊工同时焊接。当为对接焊时，应进行熔透，如果空间允许，则加垫板大间隙焊。主、次檩节点焊缝要求如下。当主、次檩安装后，焊接时应先焊主檩焊缝，再焊次檩焊缝。从中间跨向两侧推进。主檩焊接应从整条主檩中段接口向两侧（即场地内外方向）施焊，次檩焊接要从每跨中间向场地内外延伸，一跨一跨的向两侧推进，不允许杂乱无章的随意焊接。合拢缝处最后焊接。对于具备条件的对接焊缝应按GB11345进行超声探伤。对接焊缝100%UT，Ⅱ级合格。其余熔透焊缝抽检不少于20%，Ⅲ级合格。整体焊接后要进行焊缝外观检查，有异议时可以用磁粉检测。7、涂装同大连体育场主桁架，环氧富锌100μm，环氧云铁100μm，面漆80μm。8 涂装应按合同要求，但建议安装前环氧云铁在地面涂装，尽可能避免高空涂装。涂装前工地焊口区域要认真除锈达St3级，可用电动刷打磨，按环氧富锌100μm，环氧云铁100μm，面漆80μm涂装。涂装应多道进行，不允许一次涂装太厚。8、安全措施安装前应进行安全交底，安全措施及安装注意事项执行《大连体育场安装专项方案》。由于土建正在施工S平台，影响我们钢结构安装，有些檩条安装可能在S平台安装后才能安装。如果这样，一种方案是在S平台外围采用160-180吨履带吊施工，另一种方案是采取汽车吊上S平台安装垂直段的檩条。如果采取后种方案，应将平台加固（加固方案见有关文件），且汽车吊支腿下应垫枕木220*160*2500mm支撑。并对已经施工的S平台进行保护。未尽事宜执行《大连体育场安装专项方案》有疑问时请及时沟通。2012.5.89'
