悬挑外架技术交底记录[1]

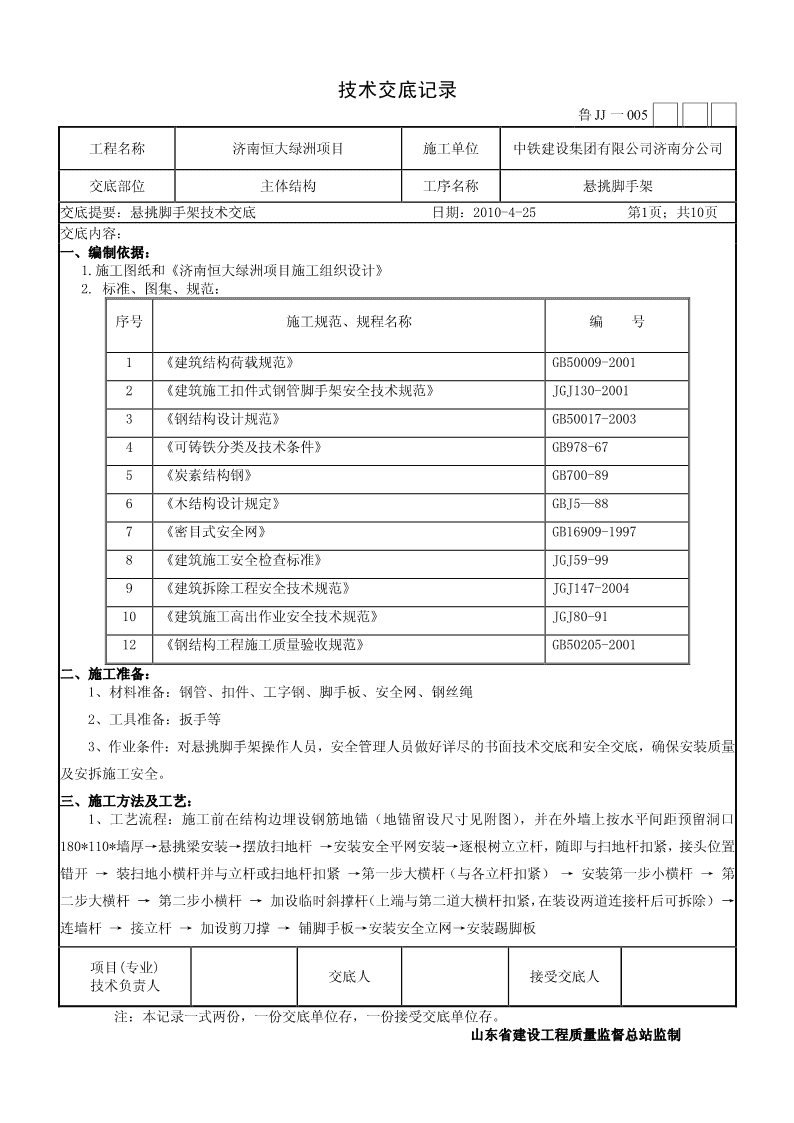

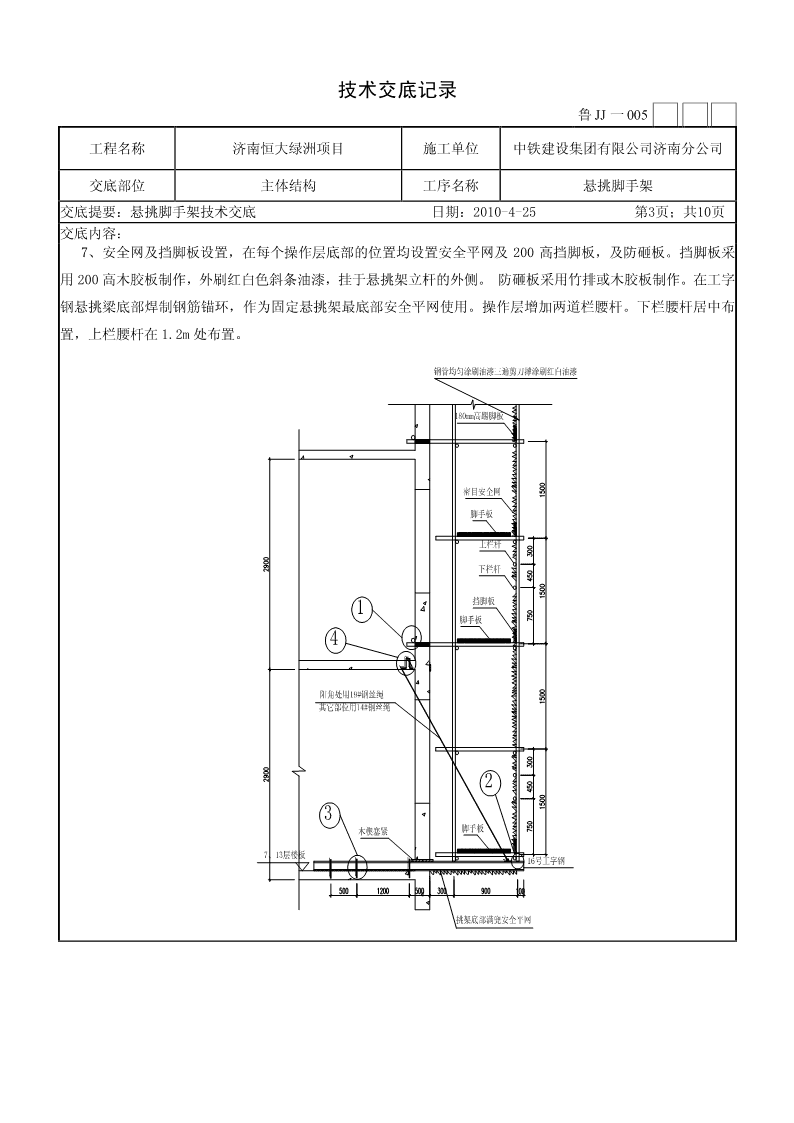

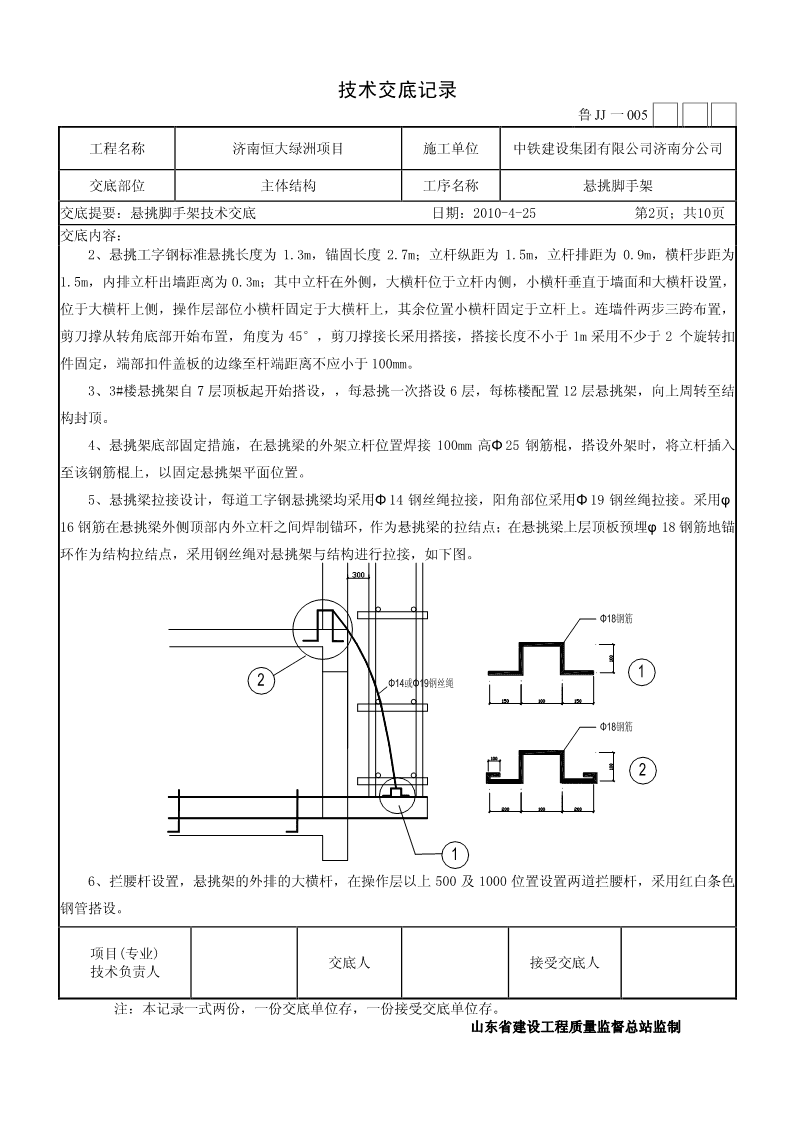

'技术交底记录鲁JJ一005工程名称济南恒大绿洲项目施工单位中铁建设集团有限公司济南分公司交底部位主体结构工序名称悬挑脚手架交底提要：悬挑脚手架技术交底日期：2010-4-25第1页；共10页交底内容：一、编制依据：1.施工图纸和《济南恒大绿洲项目施工组织设计》2.标准、图集、规范：序号施工规范、规程名称编号1《建筑结构荷载规范》GB50009-20012《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-20013《钢结构设计规范》GB50017-20034《可铸铁分类及技术条件》GB978-675《炭素结构钢》GB700-896《木结构设计规定》GBJ5—887《密目式安全网》GB16909-19978《建筑施工安全检查标准》JGJ59-999《建筑拆除工程安全技术规范》JGJ147-200410《建筑施工高出作业安全技术规范》JGJ80-9112《钢结构工程施工质量验收规范》GB50205-2001二、施工准备：1、材料准备：钢管、扣件、工字钢、脚手板、安全网、钢丝绳2、工具准备：扳手等3、作业条件：对悬挑脚手架操作人员，安全管理人员做好详尽的书面技术交底和安全交底，确保安装质量及安拆施工安全。三、施工方法及工艺：1、工艺流程：施工前在结构边埋设钢筋地锚（地锚留设尺寸见附图），并在外墙上按水平间距预留洞口180*110*墙厚→悬挑梁安装→摆放扫地杆→安装安全平网安装→逐根树立立杆，随即与扫地杆扣紧，接头位置错开→装扫地小横杆并与立杆或扫地杆扣紧→第一步大横杆（与各立杆扣紧）→安装第一步小横杆→第二步大横杆→第二步小横杆→加设临时斜撑杆（上端与第二道大横杆扣紧，在装设两道连接杆后可拆除）→连墙杆→接立杆→加设剪刀撑→铺脚手板→安装安全立网→安装踢脚板项目(专业)交底人接受交底人技术负责人注：本记录一式两份，一份交底单位存，一份接受交底单位存。山东省建设工程质量监督总站监制 技术交底记录鲁JJ一005工程名称济南恒大绿洲项目施工单位中铁建设集团有限公司济南分公司交底部位主体结构工序名称悬挑脚手架交底提要：悬挑脚手架技术交底日期：2010-4-25第2页；共10页交底内容：2、悬挑工字钢标准悬挑长度为1.3m，锚固长度2.7m；立杆纵距为1.5m，立杆排距为0.9m，横杆步距为1.5m，内排立杆出墙距离为0.3m；其中立杆在外侧，大横杆位于立杆内侧，小横杆垂直于墙面和大横杆设置，位于大横杆上侧，操作层部位小横杆固定于大横杆上，其余位置小横杆固定于立杆上。连墙件两步三跨布置，剪刀撑从转角底部开始布置，角度为45°，剪刀撑接长采用搭接，搭接长度不小于1m采用不少于2个旋转扣件固定，端部扣件盖板的边缘至杆端距离不应小于100mm。3、3#楼悬挑架自7层顶板起开始搭设，，每悬挑一次搭设6层，每栋楼配置12层悬挑架，向上周转至结构封顶。4、悬挑架底部固定措施，在悬挑梁的外架立杆位置焊接100mm高Φ25钢筋棍，搭设外架时，将立杆插入至该钢筋棍上，以固定悬挑架平面位置。5、悬挑梁拉接设计，每道工字钢悬挑梁均采用Φ14钢丝绳拉接，阳角部位采用Φ19钢丝绳拉接。采用φ16钢筋在悬挑梁外侧顶部内外立杆之间焊制锚环，作为悬挑梁的拉结点；在悬挑梁上层顶板预埋φ18钢筋地锚环作为结构拉结点，采用钢丝绳对悬挑架与结构进行拉接，如下图。6、拦腰杆设置，悬挑架的外排的大横杆，在操作层以上500及1000位置设置两道拦腰杆，采用红白条色钢管搭设。项目(专业)交底人接受交底人技术负责人注：本记录一式两份，一份交底单位存，一份接受交底单位存。山东省建设工程质量监督总站监制 技术交底记录鲁JJ一005工程名称济南恒大绿洲项目施工单位中铁建设集团有限公司济南分公司交底部位主体结构工序名称悬挑脚手架交底提要：悬挑脚手架技术交底日期：2010-4-25第3页；共10页交底内容：7、安全网及挡脚板设置，在每个操作层底部的位置均设置安全平网及200高挡脚板，及防砸板。挡脚板采用200高木胶板制作，外刷红白色斜条油漆，挂于悬挑架立杆的外侧。防砸板采用竹排或木胶板制作。在工字钢悬挑梁底部焊制钢筋锚环，作为固定悬挑架最底部安全平网使用。操作层增加两道栏腰杆。下栏腰杆居中布置，上栏腰杆在1.2m处布置。 项目(专业)交底人接受交底人技术负责人注：本记录一式两份，一份交底单位存，一份接受交底单位存。山东省建设工程质量监督总站监制技术交底记录鲁JJ一005工程名称济南恒大绿洲项目施工单位中铁建设集团有限公司济南分公司交底部位主体结构工序名称悬挑脚手架交底提要：悬挑脚手架技术交底日期：2010-4-25第4页；共10页交底内容： 8、悬挑架阳角节点做法，在结构阳角处，沿结构45°方向设置一道悬挑梁。斜向悬挑梁两侧的垂直悬挑梁锚固长度不足时，采用电焊将垂直悬挑梁焊于斜向悬挑梁上，形成稳定的阳角悬挑支撑，悬挑架立杆禁止悬空。立杆搭设要求（1）立杆接头必须采用对接扣件连接，立杆上的对接扣件交错布置：两根相邻立杆的接头不得设置在同步内，同步内隔一根立杆的两个相隔接头在高度方向的错开的距离大于500mm，各接头中心至主节点的距离不大于500mm。（2）搭接长度不小于1m，采用不小于2个旋转扣件固定，端部扣件盖板的边缘至杆端距离不小于100mm。（3）立杆顶部高出女儿墙1m，高出檐口1.5m。装设第一步的纵向和横向水平杆，随校正立杆之后予以固定，并按此顺序依次向上搭设。大横杆(纵向水平杆)搭设要求：大横杆设置在立杆内侧，其长度不小于3跨即4.5m，大横杆步距为1500mm，大横杆接长采用对接扣件连接，上下横杆的接长位置应错开布置在不同的立杆纵距中（不得设置在同步或同跨内），与相近立杆的距离不大于纵距的1/3；不同步或不同跨两个相邻接头在水平方向错开的距离不小于500mm。项目(专业)交底人接受交底人技术负责人注：本记录一式两份，一份交底单位存，一份接受交底单位存。山东省建设工程质量监督总站监制技术交底记录鲁JJ一005工程名称济南恒大绿洲项目施工单位中铁建设集团有限公司济南分公司交底部位主体结构工序名称悬挑脚手架交底提要：悬挑脚手架技术交底日期：2010-4-25第5页；共10页交底内容： 小横杆(横向水平杆)搭设要求：小横杆水平间距为1500mm，主节点（立杆、纵向水平杆、横向水平杆三杆紧靠的扣接点）处必须设置一根横向水平杆，贴近立杆布置，两端搭于大横杆之上并用直角扣件扣紧。主节点处两个直角扣件的中心距不大于150mm，小横杆外伸出外立杆100mm，且最大外伸长度不大于400mm。连墙件的设置：（1）连墙杆两步三跨设置，采用钢管扣件式与结构柱或穿墙螺栓孔或门窗洞口连接。连接杆呈水平并垂直于墙面设置，与脚手架连接的一端不容许向上翘起。（2）连墙杆靠近主节点设置，且偏离主节点的距离不大于300mm，连墙杆从底层第一步纵向水平杆开始设置，连墙杆呈菱形布置。剪刀撑设置：（1）随脚手架的升高连续布置，剪刀撑的斜杆除两端用旋转扣件与脚手架的立杆和大横杆扣紧外，在其中间增加2-4个扣结。0（2）剪刀撑宽度7.5m，高度7.5m，斜杆与水平面的夹角为45，外侧立面在整个长度和高度上剪刀撑连续设置。斜杆与地面间的角度以大横杆与立杆的对角线为准，沿脚手架两端和转角处起，外侧立面在整个高度及长度内连续设置剪刀撑，紧贴立杆外侧，与立杆连接牢固；项目(专业)交底人接受交底人技术负责人注：本记录一式两份，一份交底单位存，一份接受交底单位存。山东省建设工程质量监督总站监制技术交底记录鲁JJ一005工程名称济南恒大绿洲项目施工单位中铁建设集团有限公司济南分公司交底部位主体结构工序名称悬挑脚手架交底提要：悬挑脚手架技术交底日期：2010-4-25第6页；共10页交底内容： （3）剪刀撑斜杆用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线至主节点的距离不大于150mm。剪刀撑采用搭接方式连接。150015001500150015001500150015001500剪力撑布置扣件安装：（1）扣件规格必须与钢管外径相同（ф48）。（2）扣件螺栓拧紧扭力矩不小于40N²m，且不大于65N²m。（3）在主节点处（立杆、纵向水平杆、横向水平杆三杆紧靠的扣接点）固定横向水平杆、纵向水平杆、剪刀撑等用的直角扣件、旋转扣件的中心点的相互距离不大于150mm。（4）对接扣件的开口朝上或朝内。（5）各杆件端头伸出扣件盖板边缘的长度不小于100mm。安全网挂设：（1）立网：随外脚手架的搭设，外架外侧挂好1.5³6.0m绿色安全立网，立网挂在外排立杆脚手架内侧，保证外脚手架全封闭。（2）平网：首层平网在悬挑工字钢下面设置；以上每隔三层设一道，在作业层下面加设一道安全网。（3）横杆、立杆刷金黄色油漆，剪刀撑刷红白油漆。脚手板铺设：（1）脚手板规格为：50mm厚木板，宽度≥200mm，设置在三根横向水平杆上。脚手板两端用直径为4mm项目(专业)交底人接受交底人技术负责人注：本记录一式两份，一份交底单位存，一份接受交底单位存。山东省建设工程质量监督总站监制技术交底记录鲁JJ一005工程名称济南恒大绿洲项目施工单位中铁建设集团有限公司济南分公司交底部位主体结构工序名称悬挑脚手架交底提要：悬挑脚手架技术交底日期：2010-4-25第7页；共10页交底内容： （2）的镀锌钢丝各设两道箍。根据施工进度，在施工层脚手架上满铺好脚手板；（3）脚手板铺满、铺稳，离开墙面120-150mm；（4）脚手板对接平铺时，接头处必须设两根横向水平杆，脚手板外伸长度为130-150mm，两块脚手板外伸长度的和不大于300mm；（5）脚手板探头用直径为3.2mm的镀锌钢丝固定在支承杆件上；（6）在拐角、平台口处的脚手板，与横向水平杆可靠连接，防止滑动；（7）作业层端部脚手板探头长度为150mm，其板长两端与支撑杆件可靠地固定；（8）自顶层作业层的脚手板往下计，每隔14m满铺一层脚手板。护栏和挡脚板：作业层采用ф48³3.5钢管设两道护栏和档脚板，上栏杆上皮高度为1.2m，中栏杆居中设置，挡脚板高度不小于200mm，栏杆和挡脚板均布置在外立杆内侧。操作层安全立网外侧设安全标示，采用20mm木胶合板高度20cm，涂刷红白油漆，红白油漆宽度为20cm。悬挑梁及预埋：（1）预埋铁、吊环等严格按设计要求进行制作和安放。（2）悬挑梁顶面标高偏差在2mm以内。（3）原材料应严格按设计图纸进行合理断料，主梁与预埋铁焊接时，其端部应光滑、平整，与预埋铁接触严密。（4）各悬挑梁、连系杆、预埋铁等均为整材。（5）焊接时，必须将各杆件、板材、圆钢、钢管连接表面的焊缝每边3-5cm范围内的水泥浆、泥浆、油污、铁锈、毛刺及潮气清除干净，露出金属光泽后方可施焊。（6）电焊条必须符合设计要求，焊条若有药皮剥落、变质、污秽、受潮、生锈等均不得使用。对各杆件尽量采用对称施焊，防止随意加大焊肉，引起变形和焊接应力集中，不得在焊缝外母材上引弧。（7）各杆件、板材等严格按图施工，保证焊缝尺寸、焊缝不得有夹渣、缺网、气孔、咬边等现象。施焊应及时清除焊渣，以保证焊缝质量。（8）在施工升降机边脚手架应在同一节间由底层至顶层呈之字型连续布置横向斜撑，横向斜撑随立杆、纵向和横向水平等同步搭设。项目(专业)交底人接受交底人技术负责人注：本记录一式两份，一份交底单位存，一份接受交底单位存。山东省建设工程质量监督总站监制技术交底记录鲁JJ一005工程名称济南恒大绿洲项目施工单位中铁建设集团有限公司济南分公司交底部位主体结构工序名称悬挑脚手架交底提要：悬挑脚手架技术交底日期：2010-4-25第8页；共10页交底内容： 拆除施工工艺工程施工完毕经全面检查，确认不再需要脚手架时，由工程负责人签证后，方可进行拆除。安全员和技术员要向拆除脚手架的作业人员进行书面技术交底工作，并要有交底接受人签字。制定拆除方案，方案包括拆架的步骤和方法、安全措施等。拆除顺序应遵守由上到下，先搭后拆、后搭先拆，一步一清的原则。即先拆栏杆、脚手架、剪刀撑、斜撑、而后小横杆、大横杆、立杆等，并按一步一清原则依次进行，要严禁上下同时进行拆除工作。拆架子的高空作业人员应戴安全帽，系安全带，穿软义鞋上架作业，同时，周围设围栏或竖立警戒标志并有专人指挥，以免发生伤亡事故。①除脚手架，周围应设围栏或警戒标志，并设专人看管，严禁入内，拆除应按顺序由上而下，一步一清，不准上下同时拆除作业。②拆除脚手架大横杆，剪刀撑，应先拆中间扣，再拆两头扣，由中间操作人往下顺杆子。③拆除的脚手杆，脚手板，钢管，扣件，钢丝绳等材料，应向下传递或用绳吊下，禁止往下乱扔。④拆除脚手架前应将存留在脚手架上的材料、杂物等清除干净，以防落物伤人。⑤严禁采用踏步式、分段、分立面拆除法。⑥运到地面的杆件、物品等应及时按品种、分规格堆放整齐，妥善保管。四、质量要求项目技术要求容许偏差检查方法最后验收垂直度偏差H/800±100mm立Hmax=82m杆搭设中检查不同高度的容许值经纬仪、吊线垂H=2m±7mm和卷尺直H=10m±13mmH=20m±25mm度H=30m±38mmH=40m±50mm步距±20mm间距柱距±50mm钢尺排距±20mm项目(专业)交底人接受交底人技术负责人注：本记录一式两份，一份交底单位存，一份接受交底单位存。山东省建设工程质量监督总站监制技术交底记录鲁JJ一005工程名称济南恒大绿洲项目施工单位中铁建设集团有限公司济南分公司交底部位主体结构工序名称悬挑脚手架交底提要：悬挑脚手架技术交底日期：2010-4-25第9页；共10页 交底内容：五、安全文明施工1)架子使用的扣件材料必须进行检验。2)围护用的扣件必须１００％检查，是否有裂纹、砂眼等质量缺陷，有缺陷的一律弃用。3)严格按照规定的构造尺寸进行搭设，立杆的垂直偏差不大于50mm和横杆的水平偏差不大于35mm，并确保节点联接达到要求。4)脚手板要铺满、铺平并固定，不得有探头板。5)架子外挂安全网，挡脚板高20cm，架子上不允许堆物，只作为人行通道。6)搭设过程中要及时设置联墙杆（每隔二步设置，水平间距不得超过4.5m）、斜撑杆、剪刀撑以及必要的吊索，避免脚手架搭设过程中发生偏斜和倾倒。7)搭设完毕后应进行检查验收，检查合格才能使用。8)在脚手架上同时进行多层作业的情况下，各作业层之间应设置可靠的防护网，防止上层坠物伤及下层作业人员。9)六级以上大风、大雾、大雨、和大雪天气上应暂停在脚手架作业。雨雪后操作，要先清理干净，防止滑倒。10)施工层上除了必要的施工人员和施工材料外，其他人员、材料未经允许不得随意堆放，以减少不必要的施工荷载，防止超载。11)经常检查拉结点，严禁在内外装修作业过程中，不经同意禁止私自拆除拉结构件。12)人在架上进行搭设作业时，作业面上宜铺设必要数量的脚手板并予临时固定。工人必需戴安全帽和佩挂安全带，不得单人装设较重杆配件和其它易发生失衡、脱手、碰撞、滑跌等不安全作业。13)不得对立杆纵距作大于100mm的构架尺寸放大，确有实际情况需对构架作调整和改变时，应提交技术主管人员解决。14)在架板上的砂浆和容器总重不得大于1.5KN，施工设备单重不得大于1KN，使用人力在架上搬运和安装的构件不得大于2KN。15)作业人员在架上的最大作业高度应以可进行正常操作为准，禁止在架板上加垫器物或单块脚手板以增加操作高度。16)人员上下脚手架必须走设安全防护的出入通道，严禁攀援脚手架上下。项目(专业)交底人接受交底人技术负责人注：本记录一式两份，一份交底单位存，一份接受交底单位存。山东省建设工程质量监督总站监制技术交底记录鲁JJ一005工程名称济南恒大绿洲项目施工单位中铁建设集团有限公司济南分公司交底部位主体结构工序名称悬挑脚手架交底提要：悬挑脚手架技术交底日期：2010-4-25第10页；共10页 交底内容：17)在作业中发现有不安全的情况和迹象时，应立即停止作业进行检修，解决以后才能恢复正常作业；发现有异常和危险情况时应立即通知所有架上人员撤离。18)项目安全负责人要定期对施工人员进行安全教育，加强对施工人员的自我保护意识、安全意识的培养，提高施工人员的素质。另外，条件允许的情况，在架子安全网上醒目的位置悬挂上安全标语。19)对于违反安全操作规定的施工队和人员，项目安全负责人员要及时停止有安全隐患的施工，并按规定给予施工队处罚。20)项目安全管理人员对工人进行安全知识培训和考核，强化安全意识。21)脚手架搭设人员必须是经过按现行国家标准《特种作业人员安全技术考核管理规则》（GB5036）等考核合格的专业架子工。上岗人员应定期体检，合格方可持证上岗。22)搭设脚手架人员必须戴安全帽、系安全带、穿防滑鞋。项目(专业)交底人接受交底人技术负责人注：本记录一式两份，一份交底单位存，一份接受交底单位存。山东省建设工程质量监督总站监制'
