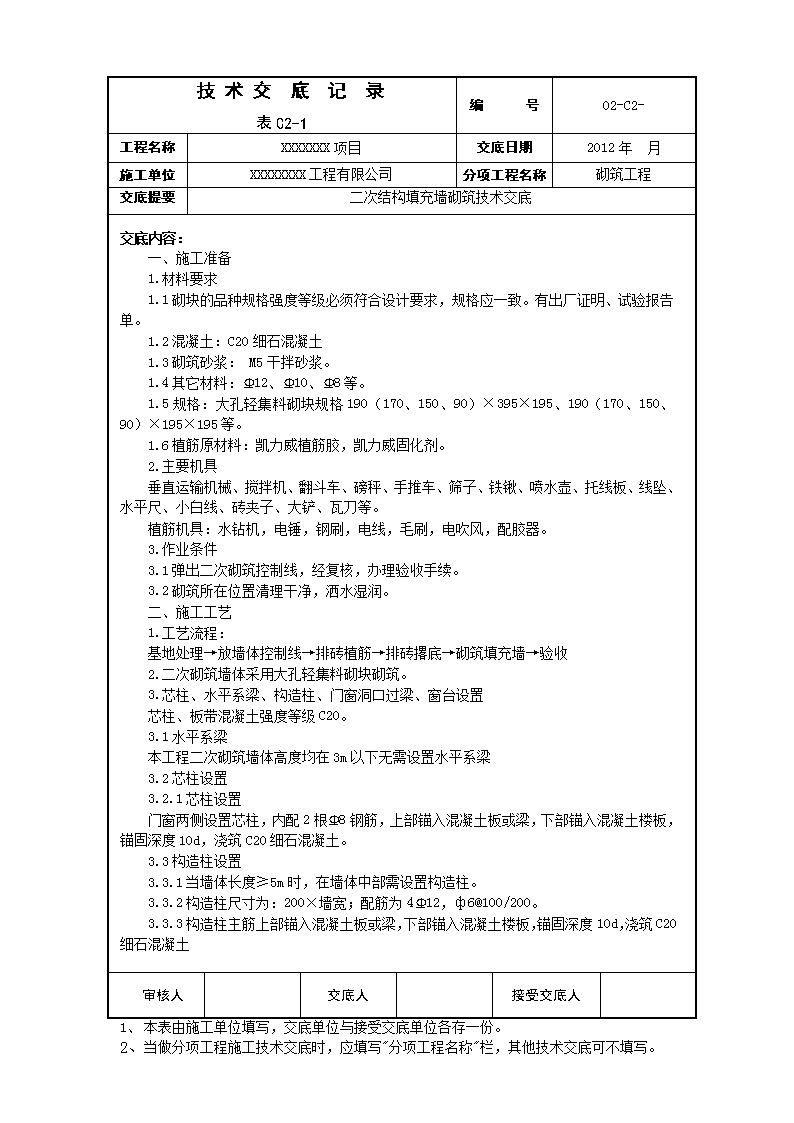

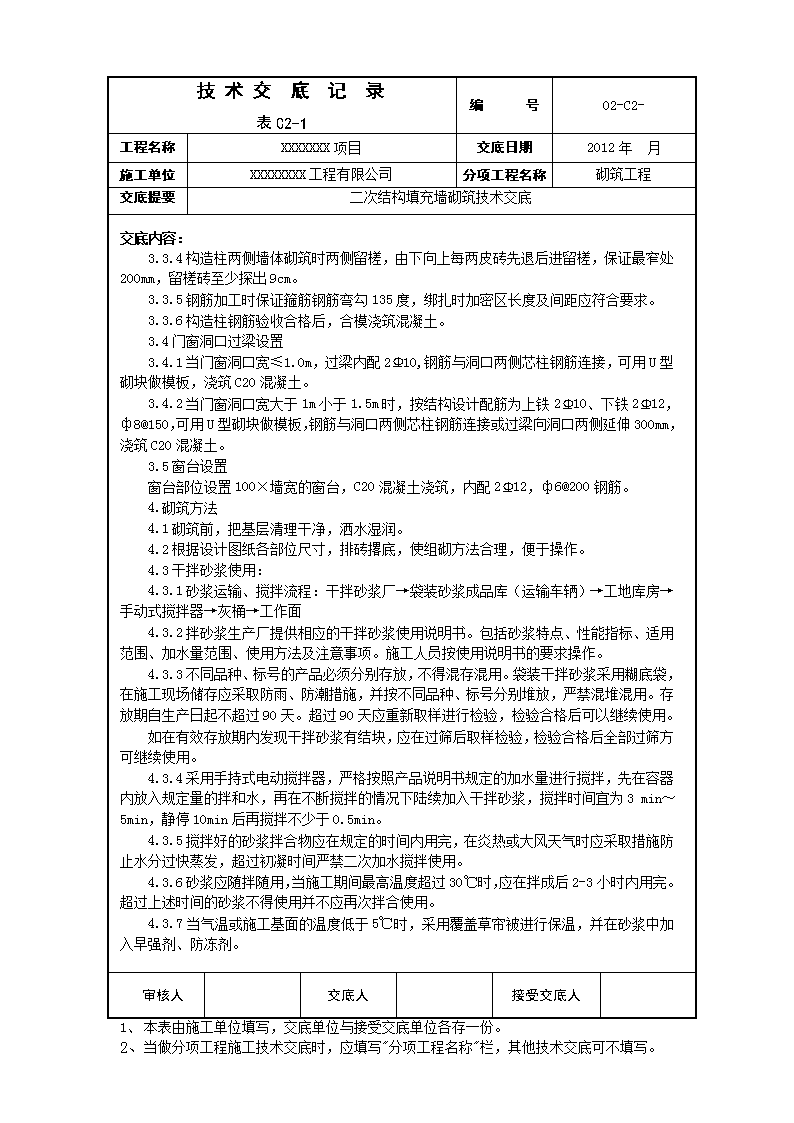

' 技术交 底 记 录表C2-1编  号02-C2-工程名称XXXXXXX项目交底日期2012年月施工单位XXXXXXXX工程有限公司分项工程名称砌筑工程交底提要二次结构填充墙砌筑技术交底交底内容:一、施工准备1.材料要求1.1砌块的品种规格强度等级必须符合设计要求,规格应一致。有出厂证明、试验报告单。1.2混凝土:C20细石混凝土1.3砌筑砂浆:M5干拌砂浆。1.4其它材料:12、10、8等。1.5规格:大孔轻集料砌块规格190(170、150、90)×395×195、190(170、150、90)×195×195等。1.6植筋原材料:凯力威植筋胶,凯力威固化剂。2.主要机具垂直运输机械、搅拌机、翻斗车、磅秤、手推车、筛子、铁锹、喷水壶、托线板、线坠、水平尺、小白线、砖夹子、大铲、瓦刀等。植筋机具:水钻机,电锤,钢刷,电线,毛刷,电吹风,配胶器。3.作业条件3.1弹出二次砌筑控制线,经复核,办理验收手续。3.2砌筑所在位置清理干净,洒水湿润。二、施工工艺1.工艺流程:基地处理→放墙体控制线→排砖植筋→排砖撂底→砌筑填充墙→验收2.二次砌筑墙体采用大孔轻集料砌块砌筑。3.芯柱、水平系梁、构造柱、门窗洞口过梁、窗台设置芯柱、板带混凝土强度等级C20。3.1水平系梁本工程二次砌筑墙体高度均在3m以下无需设置水平系梁3.2芯柱设置3.2.1芯柱设置门窗两侧设置芯柱,内配2根8钢筋,上部锚入混凝土板或梁,下部锚入混凝土楼板,锚固深度10d,浇筑C20细石混凝土。3.3构造柱设置3.3.1当墙体长度≥5m时,在墙体中部需设置构造柱。3.3.2构造柱尺寸为:200×墙宽;配筋为412,ф6@100/200。3.3.3构造柱主筋上部锚入混凝土板或梁,下部锚入混凝土楼板,锚固深度10d,浇筑C20细石混凝土 审核人交底人 接受交底人 1、本表由施工单位填写,交底单位与接受交底单位各存一份。2、当做分项工程施工技术交底时,应填写"分项工程名称"栏,其他技术交底可不填写。  技术交 底 记 录表C2-1编  号02-C2-工程名称XXXXXXX项目交底日期2012年月施工单位XXXXXXXX工程有限公司分项工程名称砌筑工程交底提要二次结构填充墙砌筑技术交底交底内容:3.3.4构造柱两侧墙体砌筑时两侧留槎,由下向上每两皮砖先退后进留槎,保证最窄处200mm,留槎砖至少探出9cm。3.3.5钢筋加工时保证箍筋钢筋弯勾135度,绑扎时加密区长度及间距应符合要求。3.3.6构造柱钢筋验收合格后,合模浇筑混凝土。3.4门窗洞口过梁设置3.4.1当门窗洞口宽≤1.0m,过梁内配210,钢筋与洞口两侧芯柱钢筋连接,可用U型砌块做模板,浇筑C20混凝土。3.4.2当门窗洞口宽大于1m小于1.5m时,按结构设计配筋为上铁210、下铁212,ф8@150,可用U型砌块做模板,钢筋与洞口两侧芯柱钢筋连接或过梁向洞口两侧延伸300mm,浇筑C20混凝土。3.5窗台设置窗台部位设置100×墙宽的窗台,C20混凝土浇筑,内配212,ф6@200钢筋。4.砌筑方法4.1砌筑前,把基层清理干净,洒水湿润。4.2根据设计图纸各部位尺寸,排砖撂底,使组砌方法合理,便于操作。4.3干拌砂浆使用:4.3.1砂浆运输、搅拌流程:干拌砂浆厂→袋装砂浆成品库(运输车辆)→工地库房→手动式搅拌器→灰桶→工作面4.3.2拌砂浆生产厂提供相应的干拌砂浆使用说明书。包括砂浆特点、性能指标、适用范围、加水量范围、使用方法及注意事项。施工人员按使用说明书的要求操作。4.3.3不同品种、标号的产品必须分别存放,不得混存混用。袋装干拌砂浆采用糊底袋,在施工现场储存应采取防雨、防潮措施,并按不同品种、标号分别堆放,严禁混堆混用。存放期自生产日起不超过90天。超过90天应重新取样进行检验,检验合格后可以继续使用。如在有效存放期内发现干拌砂浆有结块,应在过筛后取样检验,检验合格后全部过筛方可继续使用。4.3.4采用手持式电动搅拌器,严格按照产品说明书规定的加水量进行搅拌,先在容器内放入规定量的拌和水,再在不断搅拌的情况下陆续加入干拌砂浆,搅拌时间宜为3min~5min,静停10min后再搅拌不少于0.5min。4.3.5搅拌好的砂浆拌合物应在规定的时间内用完,在炎热或大风天气时应采取措施防止水分过快蒸发,超过初凝时间严禁二次加水搅拌使用。4.3.6砂浆应随拌随用,当施工期间最高温度超过30℃时,应在拌成后2-3小时内用完。超过上述时间的砂浆不得使用并不应再次拌合使用。4.3.7当气温或施工基面的温度低于5℃时,采用覆盖草帘被进行保温,并在砂浆中加入早强剂、防冻剂。 审核人交底人 接受交底人 1、本表由施工单位填写,交底单位与接受交底单位各存一份。2、当做分项工程施工技术交底时,应填写"分项工程名称"栏,其他技术交底可不填写。  技术交 底 记 录表C2-1编  号02-C2-工程名称XXXXXXX项目交底日期2012年月施工单位XXXXXXXX工程有限公司分项工程名称砌筑工程交底提要二次结构填充墙砌筑技术交底交底内容:4.3.8施工中忽遇雨雪,采取覆盖塑料布防止雨雪损坏未凝结的砂浆。4.3.9干拌砌筑砂浆可用原浆对墙面勾缝,但必须随砌随勾。4.3.10要及时回收使用落地灰,超过初凝时间严禁重复利用。4.3.11其它应按《砌体工程施工质量验收规范》(GB50203)的有关规定执行。4.4砌体施工前,应将基层结构面按标高找平。依据施工图放出轴线、砌体边线和洞口线。4.5砌填充墙砌体4.5.1进行砌筑施工时,需要预先对砌块提前一天浇水润湿,如冬期施工时不得对砌块进行浇水。4.5.2组砌方法应正确,上、下错缝,交接处咬槎搭砌,吊角严重的砖或砌块不宜使用。4.5.3大孔轻集料砌块水平灰缝和竖向灰缝控制在5~8mm。4.5.4填充墙砌筑时应错缝搭砌,搭砌长度不应小于砌块长度的1/3。5.植筋施工5.1工艺流程:放线定位→电锤钻孔→清孔内灰尘→按比例配植筋胶→注入植筋胶→稳定固化5.2植筋技术参数序号钢筋直径(d)mm钻孔深度(L)mm(植筋长度=10d)钻孔直径(D)mm11212014288010310100125.3放出钢筋植筋的定位点线,复合点位置线无误后,用电锤或水钻钻孔。5.4按凯力威植筋胶:凯力威固化剂=20:1(体积比)比例配制植筋胶,每次配置不宜过多。5.5用电吹风和胶管清理孔内灰尘,反复3次后再用专用毛刷刷2次,直到孔内无残余灰尘为止,马上找我管理人员验收孔深,误差-5mm(方法:将6钢筋头伸入孔中,做好钢筋头插入的标记,采用盒尺量测标记与钢筋端部的长度以确定孔深),验收合格后马上用海绵或布条将孔赌严。5.6植筋胶填入孔中后(充满孔即可),再将钢筋用力旋转插入孔中,将主筋锚固长度部分完全打入孔中,多余胶刮掉。5.7钢筋植好,马上用铁丝将其简单的固定或支设,防止用于钢筋的歪斜影响钢筋的整5.8拉拔试验:同规格,同型号,基本相同部位的植筋组成一个检验批。抽取数量按每批植筋总数的1‰计算,且不少于3根。 审核人交底人 接受交底人 1、本表由施工单位填写,交底单位与接受交底单位各存一份。2、当做分项工程施工技术交底时,应填写"分项工程名称"栏,其他技术交底可不填写。  技术交 底 记 录表C2-1编  号02-C2-工程名称XXXXXXX项目交底日期2012年月施工单位XXXXXXXX工程有限公司分项工程名称砌筑工程交底提要二次结构填充墙砌筑技术交底交底内容:5.9待砌块砌筑到一定高度时,将C20细石混凝土灌入带有植筋的砌块孔内,并进行振捣。三、质量标准1.主控项目1.1砌体水平竖向灰缝的砂浆必须饱满;不得出现瞎缝、透明缝。1.2墙体转角处和纵横墙相交接处应同时砌筑。临时间断处应砌成斜槎,斜槎水平投影长度不应小于高度的2/3。1.3孔深,孔径,钢筋的植筋深度,钢筋的固化时间符合要求。2.一般项目2.1上下砖或砌块错缝,每间(处)500mm通缝不超过3处,且不得位于同一面墙上。2.2填充墙砌体的砂浆饱满度,水平、垂直灰缝的饱满度不小于80%;检验方法采用百格网检查块材底面砂浆的粘结面积。2.3填充墙允许偏差及检查方法项次项目允许偏差值(mm)检查方法1轴线位移10尺量垂直度5吊线、尺量3表面平整度52m靠尺、塞尺4门洞口高、宽度65尺量四、其他注意事项1.成品保护手推车应平稳行驶,防止碰撞墙体。2.应注意的质量问题墙体顶面不平直:砌到顶部时不好使线,墙体容易里出外进,应在梁底或板底弹出墙边线,认真按线砌筑,以保证墙体顶部平直通顺。3.安全、消防、环保等措施3.1砌体堆置高度不宜超过2m。3.2所有施工人员进入现场,必须戴好安全帽。3.3施工人员不得打闹、酗酒、抽烟,要求文明施工,确保施工安全。3.4进场作业人员必须严格遵守工地各项规章制度。做到文明施工保质保量完成。注:本技术交底主要依据①《砌体工程施工质量验收规范》GB50203-2002;②《大孔轻集料砌块填充墙》88JZ18;③《建筑工程施工质量验收统一标准》GB50300-2001 审核人交底人 接受交底人 1、本表由施工单位填写,交底单位与接受交底单位各存一份。2、当做分项工程施工技术交底时,应填写"分项工程名称"栏,其他技术交底可不填写。'
