办公楼工程二次结构技术交底

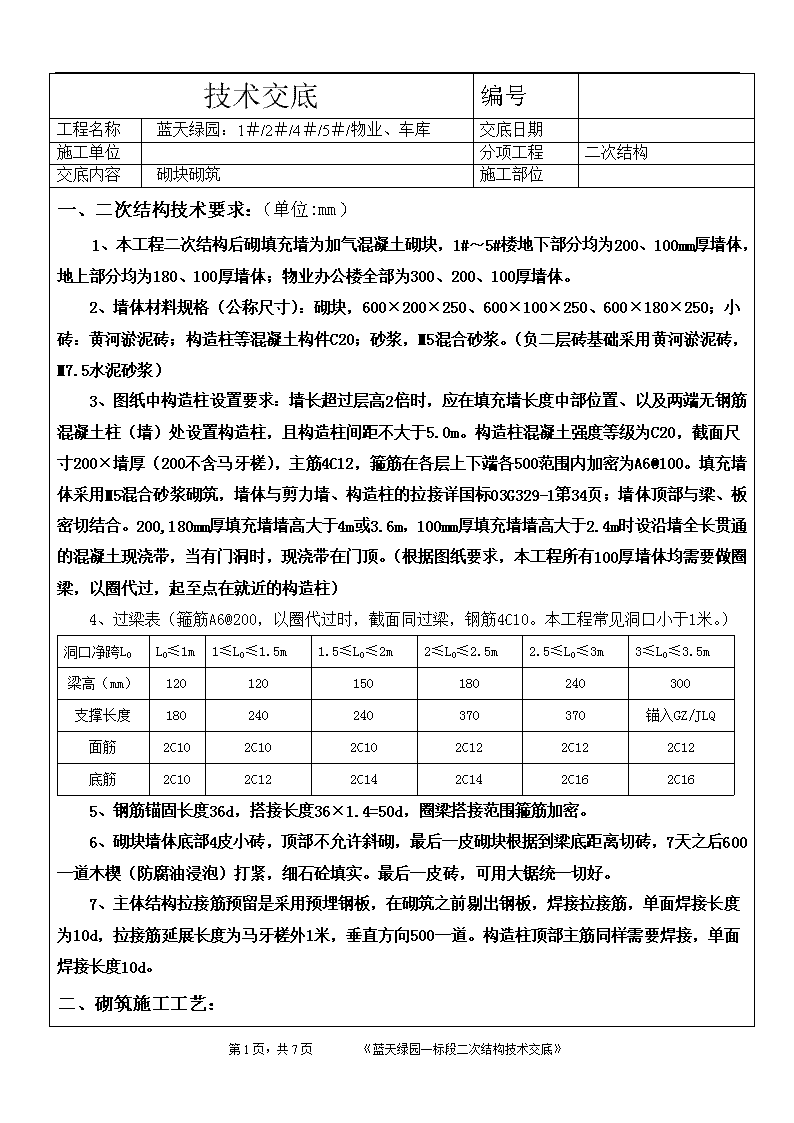

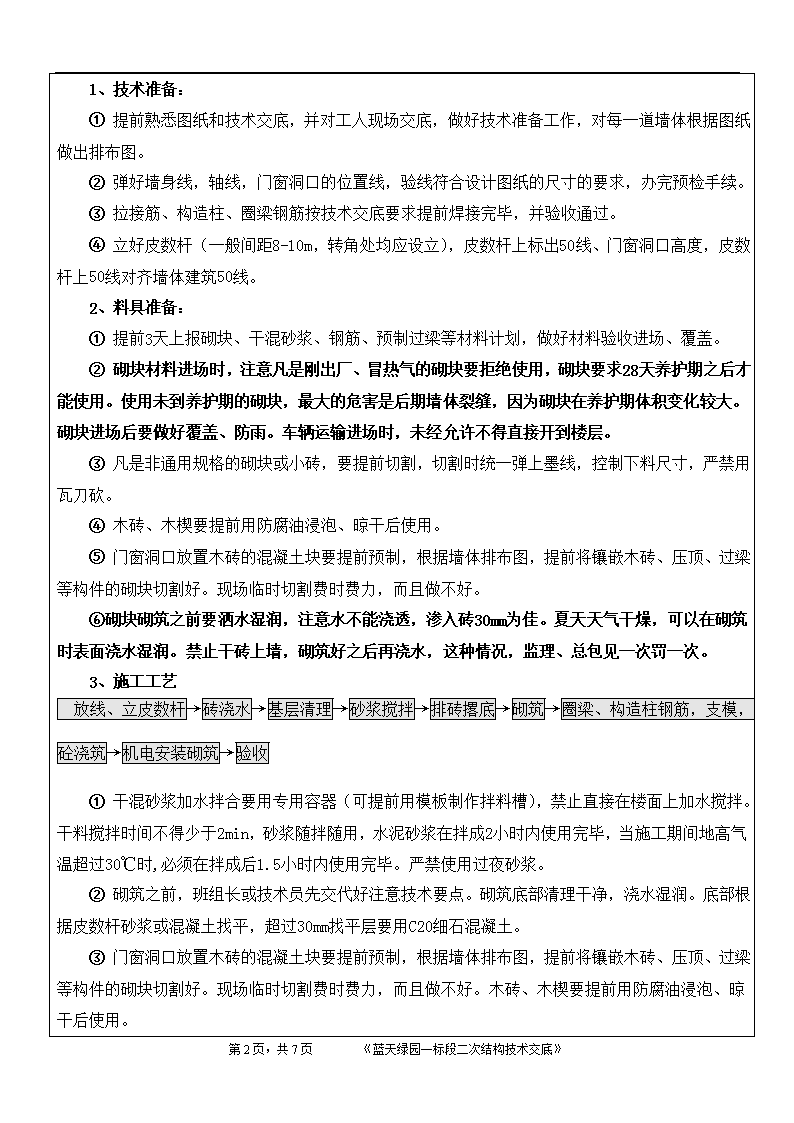

'技术交底编号工程名称蓝天绿园：1＃/2＃/4＃/5＃/物业、车库交底日期施工单位分项工程二次结构交底内容砌块砌筑施工部位一、二次结构技术要求：（单位:mm）1、本工程二次结构后砌填充墙为加气混凝土砌块，1#～5#楼地下部分均为200、100mm厚墙体，地上部分均为180、100厚墙体；物业办公楼全部为300、200、100厚墙体。2、墙体材料规格（公称尺寸）：砌块，600×200×250、600×100×250、600×180×250；小砖：黄河淤泥砖；构造柱等混凝土构件C20；砂浆，M5混合砂浆。（负二层砖基础采用黄河淤泥砖，M7.5水泥砂浆）3、图纸中构造柱设置要求：墙长超过层高2倍时，应在填充墙长度中部位置、以及两端无钢筋混凝土柱（墙）处设置构造柱，且构造柱间距不大于5.0m。构造柱混凝土强度等级为C20，截面尺寸200×墙厚（200不含马牙槎），主筋4C12，箍筋在各层上下端各500范围内加密为A6@100。填充墙体采用M5混合砂浆砌筑，墙体与剪力墙、构造柱的拉接详国标03G329-1第34页；墙体顶部与梁、板密切结合。200,180mm厚填充墙墙高大于4m或3.6m，100mm厚填充墙墙高大于2.4m时设沿墙全长贯通的混凝土现浇带，当有门洞时，现浇带在门顶。（根据图纸要求，本工程所有100厚墙体均需要做圈梁，以圈代过，起至点在就近的构造柱）4、过梁表（箍筋A6@200，以圈代过时，截面同过梁，钢筋4C10。本工程常见洞口小于1米。）洞口净跨L0L0≤1m1≤L0≤1.5m1.5≤L0≤2m2≤L0≤2.5m2.5≤L0≤3m3≤L0≤3.5m梁高（mm）120120150180240300支撑长度180240240370370锚入GZ/JLQ面筋2C102C102C102C122C122C12底筋2C102C122C142C142C162C165、钢筋锚固长度36d，搭接长度36×1.4=50d，圈梁搭接范围箍筋加密。6、砌块墙体底部4皮小砖，顶部不允许斜砌，最后一皮砌块根据到梁底距离切砖，7天之后600一道木楔（防腐油浸泡）打紧，细石砼填实。最后一皮砖，可用大锯统一切好。7、主体结构拉接筋预留是采用预埋钢板，在砌筑之前剔出钢板，焊接拉接筋，单面焊接长度为10d，拉接筋延展长度为马牙槎外1米，垂直方向500一道。构造柱顶部主筋同样需要焊接，单面焊接长度10d。二、砌筑施工工艺：第7页，共7页《蓝天绿园一标段二次结构技术交底》 1、技术准备：①提前熟悉图纸和技术交底，并对工人现场交底，做好技术准备工作，对每一道墙体根据图纸做出排布图。②弹好墙身线，轴线，门窗洞口的位置线，验线符合设计图纸的尺寸的要求，办完预检手续。③拉接筋、构造柱、圈梁钢筋按技术交底要求提前焊接完毕，并验收通过。④立好皮数杆（一般间距8-10m，转角处均应设立），皮数杆上标出50线、门窗洞口高度，皮数杆上50线对齐墙体建筑50线。2、料具准备：①提前3天上报砌块、干混砂浆、钢筋、预制过梁等材料计划，做好材料验收进场、覆盖。②砌块材料进场时，注意凡是刚出厂、冒热气的砌块要拒绝使用，砌块要求28天养护期之后才能使用。使用未到养护期的砌块，最大的危害是后期墙体裂缝，因为砌块在养护期体积变化较大。砌块进场后要做好覆盖、防雨。车辆运输进场时，未经允许不得直接开到楼层。③凡是非通用规格的砌块或小砖，要提前切割，切割时统一弹上墨线，控制下料尺寸，严禁用瓦刀砍。④木砖、木楔要提前用防腐油浸泡、晾干后使用。⑤门窗洞口放置木砖的混凝土块要提前预制，根据墙体排布图，提前将镶嵌木砖、压顶、过梁等构件的砌块切割好。现场临时切割费时费力，而且做不好。⑥砌块砌筑之前要洒水湿润，注意水不能浇透，渗入砖30mm为佳。夏天天气干燥，可以在砌筑时表面浇水湿润。禁止干砖上墙，砌筑好之后再浇水，这种情况，监理、总包见一次罚一次。3、施工工艺放线、立皮数杆→砖浇水→基层清理→砂浆搅拌→排砖撂底→砌筑→圈梁、构造柱钢筋，支模，砼浇筑→机电安装砌筑→验收①干混砂浆加水拌合要用专用容器（可提前用模板制作拌料槽），禁止直接在楼面上加水搅拌。干料搅拌时间不得少于2min，砂浆随拌随用，水泥砂浆在拌成2小时内使用完毕，当施工期间地高气温超过30℃时,必须在拌成后1.5小时内使用完毕。严禁使用过夜砂浆。②砌筑之前，班组长或技术员先交代好注意技术要点。砌筑底部清理干净，浇水湿润。底部根据皮数杆砂浆或混凝土找平，超过30mm找平层要用C20细石混凝土。③门窗洞口放置木砖的混凝土块要提前预制，根据墙体排布图，提前将镶嵌木砖、压顶、过梁等构件的砌块切割好。现场临时切割费时费力，而且做不好。木砖、木楔要提前用防腐油浸泡、晾干后使用。第7页，共7页《蓝天绿园一标段二次结构技术交底》 ④干砖撂底（干摆砖）：第一层砖撂底时，要根据弹好的门窗洞口位置线，要做到：整体错缝咬槎，门窗洞口两边的半砖长度要不小于200，洞口过梁以上的墙体砖缝上下对齐，尽可能将半砖赶在边角。认真核对窗间墙、垛尺寸，其长度是否符合排砖模数。⑤水平灰缝厚度15、竖向灰缝18mm，不小于12mm。按净面积计算砂浆饱满度不应低于85%，竖向灰缝采用加浆捣实，使其砂浆饱满，严禁用水冲浆灌缝，不得出现瞎缝、透明缝。灰缝要全部用专用工具嵌缝。禁止用灰袋子抹缝。⑥拉接筋布置：竖向每500一道，每道2A6，长度100埋在水平灰缝中，离墙外边40，钢筋拐头向外，露出墙体3～5mm。凡是没有构造柱的“T”“L”形墙体，同样加2A6拉接筋。如有预埋件漏放的部位用膨胀螺栓加铁件焊接法，禁止使用植筋。⑦挂线：提前在有墙的结构剪力墙或柱垂直方向弹上墙体边线，水平挂线在皮数杆（对齐垂直弹的墨线）外挂线，如果长墙几个人均使用一根通线，中间应设几个支线点，小线要拉紧，每层砖都要穿线看平，使水平缝均匀一致，平直通顺。拉通线砌筑时，随砌、随吊、随靠，吊砌一皮、校正一皮，皮皮拉线控制砌体标高和保证墙面垂直、平整，不允许砸砖修墙。⑧构造柱马牙槎，错槎60mm，底部先退槎，顶部一律退槎结束。马牙槎砌筑好坏直接影响墙体观感，务必重视。要求马牙槎也要吊垂直、靠尺靠，当日将构造柱内的落灰、舌头灰清理干净。⑨墙体临时设置施工洞口，洞口净宽度小于1米，其侧边离交接处墙面要大于600，顶部设置预制钢筋过梁，洞口两侧砌体应做成凹凸槎，按拉接筋要求设置2A6，埋入灰缝长度不小于1米，末端应有弯钩。留洞的墙体砌筑时，同样挂通线；后补洞口时，先将2侧墙体湿润表面。⑩砌块墙体一般不允许一次砌到顶，顶部不允许斜砌，最后一皮砌块根据到梁底距离切砖，7天沉降期之后，600一道木楔打紧，砂浆填实。4、其他注意事项①架设预制过梁，要根据皮数杆上的50线高度，保证过梁下口水平、标高准确。②选砖：边角整齐、无弯曲、裂纹、颜色均匀一致。搬运时轻搬轻放。③第7页，共7页《蓝天绿园一标段二次结构技术交底》 墙体转角处和纵横墙交接处要同时砌筑，临时间断处应做成斜槎，斜槎水平投影长度应大于高度的2/3。④砌墙时注意调整灰缝厚度，使水平灰缝尽量凑准钢筋的位置，否则墙体拉接筋按下图处理施工。钢筋弯折处要用C20混凝土浇筑，即下图阴影处。三、构造柱、圈梁、过梁等砼构件：1、构造柱施工要点：①施工顺序：绑扎钢筋、砌砖墙、支模板、浇捣砼。构造柱的设置，按照上文的技术要求和图纸要求设置构造柱，不再重复。在砌筑前，先根据设计图纸将构造柱位置进行弹线，并把构造柱插筋处理顺直。砌墙时，与构造柱连接处砌成马牙槎。切记马牙槎顶部和底部均是退槎，即构造柱上下端均是大截面。②构造柱绑扎前必须作除锈、调直处理，并将构造柱内的砌筑浮浆清理钢筋。构造柱的竖向受力钢筋需接长时，采用绑扎接头，其搭接长度为35d=35×14=490mm。构造柱钢筋的砼保护层为20mm。绑扎要求全绑。③安装模板之前，钢筋必须经总包、监理验收合格。支模前，在马牙槎边角粘贴双面胶条，确保不漏浆。构造柱模板支设，不允许用步步紧钩，必须采用下图中“钢管+木方+多层板+对拉丝杆”。步步紧加固模板最大的缺点是易漏浆、涨模。构造柱顶部模板做成“喇叭口”，即进料口。浇筑时，将“喇叭口”第7页，共7页《蓝天绿园一标段二次结构技术交底》 同时灌满，在拆除模板之后将多余的混凝土剔除。这是质检站要求的做法，这种做法能避免构造柱顶部缝隙的质量通病。2、圈梁、过梁施工要点：①圈梁设置按图纸要求，圈梁应与框架柱、构造柱连成整体，不到顶的填充墙,其顶部应设置宽度与墙同厚的砼压顶圈梁。②现浇圈梁、过梁最大的质量通病：木工不重视，混凝土浇筑完之后变形较大。本技术交底不提供做法，如何做？现场共同商议合适的方法，能保证质量为准。四、安全注意事项：1、进入施工场地，必须佩戴安全帽，而且正确戴好。即使室内施工同样不例外。2、上班前，应对各种起重机械设备、绳索、夹具、临时脚手架和其他施工安全设施进行检查，发现安全隐患，先排除隐患再使用。3、卸下和堆放砌块的地方应平整、无杂物、无块状物体。在楼面卸下、堆放砌块时，应尽量避免冲击，严禁倾斜及撞击楼板，砌块的堆放应尽量靠近楼板的端部，楼面上砌块的备量，应考虑楼面的承载能力和变形情况，楼面荷载不准超过楼板的允许承载能力，否则应采取相应的加固措施，如在楼板底加设支撑等。4、砌筑脚手架搭设稳固，堆放砌块材料不超过2层。5、砌筑外墙时，不得拆除连墙件。连墙件砌筑在墙内的，要保证后期能够顺利拆除外脚手架。6、已有的洞口、临边防护设施，未经允许不得拆除。临时拆除的，要有安全保证措施。7、飘窗板、空调板、阳台等外挑部位的造型砌筑时，施工人员要站在窗内工作，外围要有安全护栏，如确实需要站在墙外操作，要佩戴安全带施工，并防止落物。第7页，共7页《蓝天绿园一标段二次结构技术交底》 8、砌块施工时，不准站在墙身上进行砌筑、划线、检查墙面平整度和垂直度、裂缝、清扫墙面操作，也不准在墙身上行走。9、已经就位的砌块，必须立即进行竖缝灌浆，对稳定性较差的窗间墙独立柱和挑出墙面较多的部位，应加临时支撑，以保证其稳定性。10、在砌块、砌体上，不宜拉缆风绳，不宜吊挂重物，也不宜作其他施工临时设施支撑的支承点，如确实需要时，应采取有效的措施。10、使用物料提升机或人货电梯时，要注意以下事项：①装入材料或人数超出运输重量，或电梯自动报警，不得强行开启。②到了目的楼层时，推出装材料推车之前，先将接料平台的活动护栏固定好再推出，进入楼层，及时将接料平台的护栏关闭。③班组长要在每天施工之前，对提升机、电梯、接料平台等安全设施全面检查，发现隐患及时报告，务必在隐患排除之后再使用。11、如使用车库的原有坡道作为运输通道，坡道起步的高差坎要平顺。推料下行时，因坡度较陡，防止推车失控，务必一人推车一人牵绳后拉。12、其他安全注意事项未尽事宜，可参照其他安全交底。在施工过程中如发现其他不安全因素时，可在重复交底时再补充交底内容。四、成品保护注意事项：1、墙体拉接筋，抗震构造柱钢筋，大模板砼墙体钢筋及各种预埋件，暖卫，电气管线等均应注意保护，不得任意拆改或损坏。2、砂浆稠度应适宜，砌墙时应防止砂浆溅脏墙面。3、料具运输时，指挥人员认真指挥，防止碰撞刚砌好的砖墙。特别是洞口要用木方做护角。附：国标砌体施工质量控制标准如下第7页，共7页《蓝天绿园一标段二次结构技术交底》 审核人交底人接受交底人第7页，共7页《蓝天绿园一标段二次结构技术交底》'
