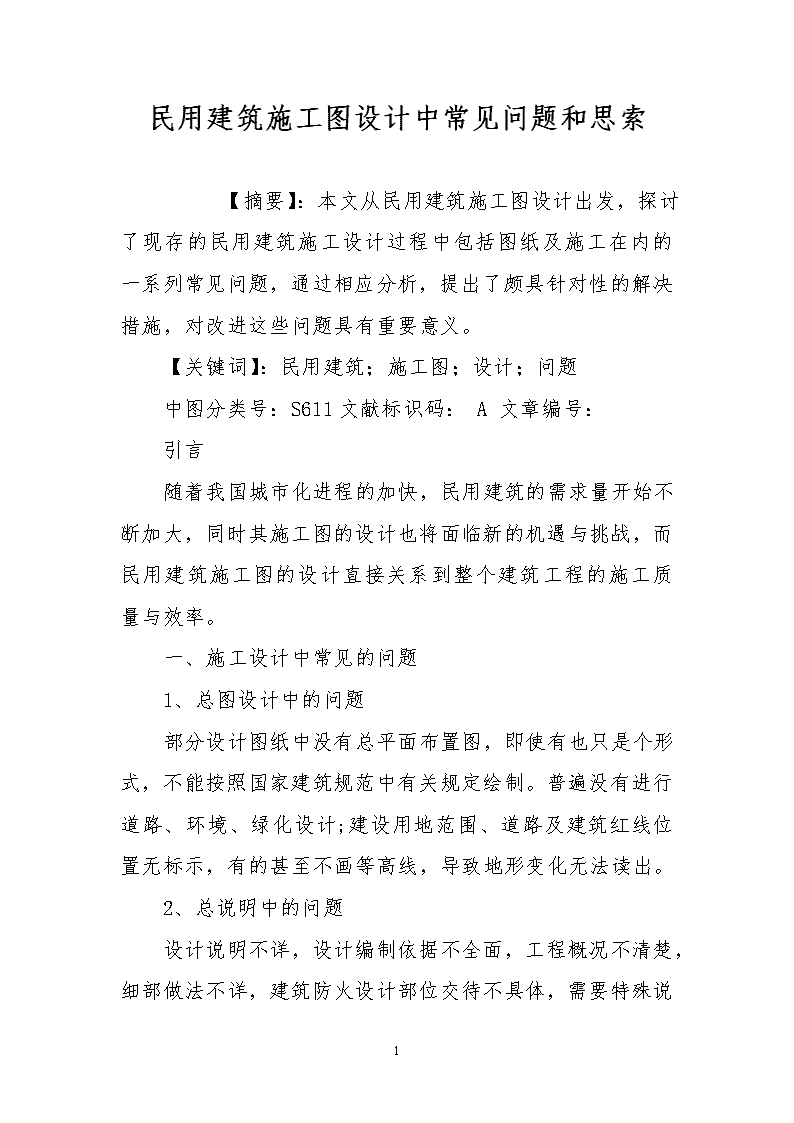

民用建筑施工图设计中常见问题和思索

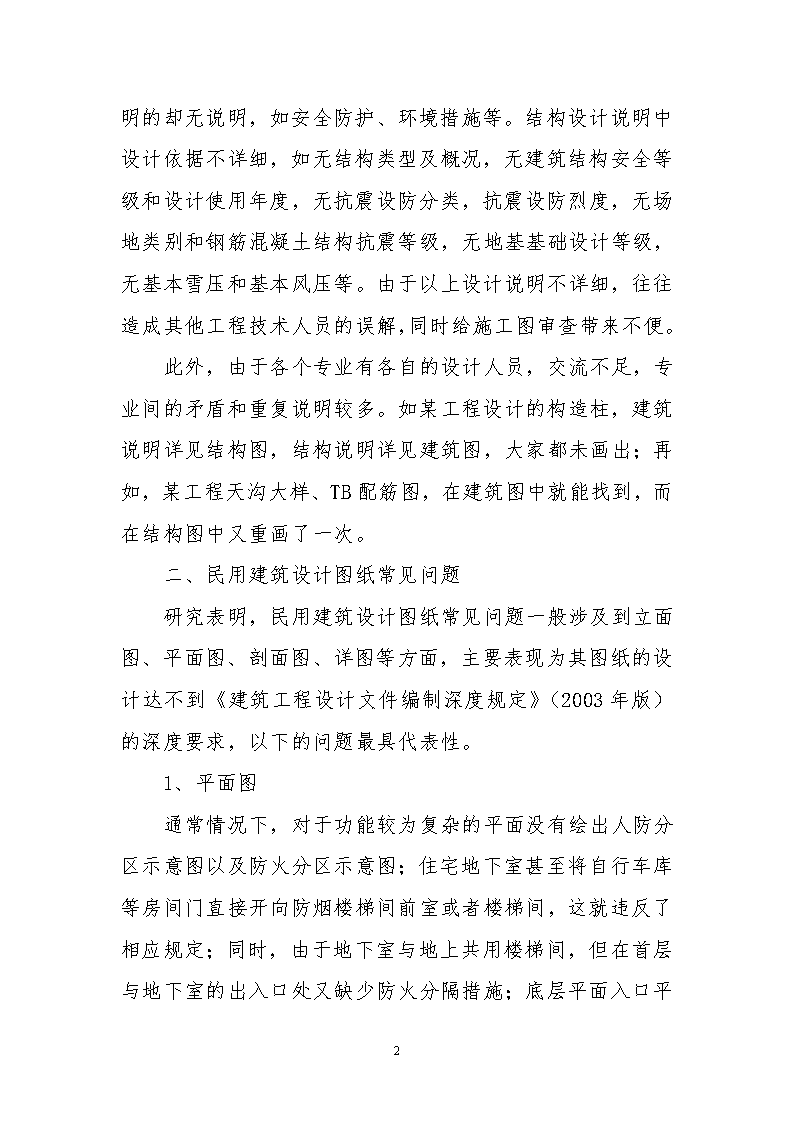

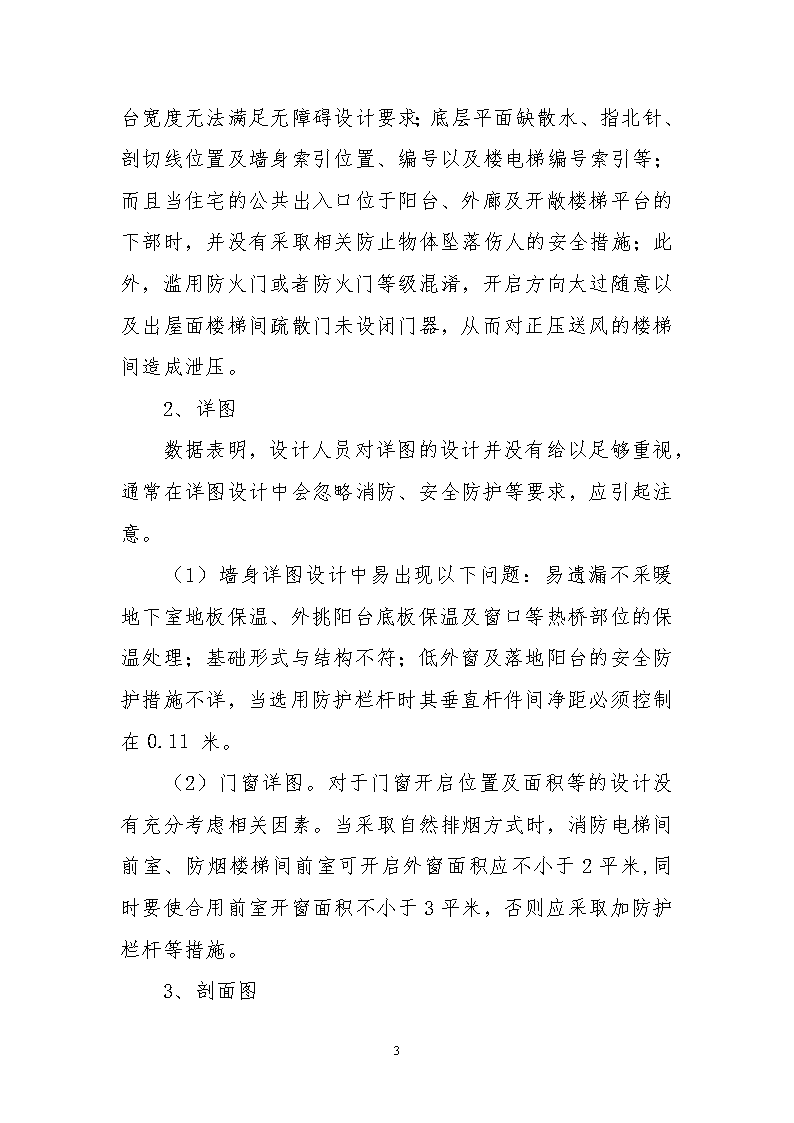

'民用建筑施工图设计中常见问题和思索　　【摘要】：本文从民用建筑施工图设计出发，探讨了现存的民用建筑施工设计过程中包括图纸及施工在内的一系列常见问题，通过相应分析，提出了颇具针对性的解决措施，对改进这些问题具有重要意义。【关键词】：民用建筑；施工图；设计；问题中图分类号：S611文献标识码：A文章编号：引言随着我国城市化进程的加快，民用建筑的需求量开始不断加大，同时其施工图的设计也将面临新的机遇与挑战，而民用建筑施工图的设计直接关系到整个建筑工程的施工质量与效率。一、施工设计中常见的问题1、总图设计中的问题部分设计图纸中没有总平面布置图，即使有也只是个形式，不能按照国家建筑规范中有关规定绘制。普遍没有进行道路、环境、绿化设计;建设用地范围、道路及建筑红线位置无标示，有的甚至不画等高线，导致地形变化无法读出。2、总说明中的问题6 设计说明不详，设计编制依据不全面，工程概况不清楚，细部做法不详，建筑防火设计部位交待不具体，需要特殊说明的却无说明，如安全防护、环境措施等。结构设计说明中设计依据不详细，如无结构类型及概况，无建筑结构安全等级和设计使用年度，无抗震设防分类，抗震设防烈度，无场地类别和钢筋混凝土结构抗震等级，无地基基础设计等级，无基本雪压和基本风压等。由于以上设计说明不详细，往往造成其他工程技术人员的误解，同时给施工图审查带来不便。此外，由于各个专业有各自的设计人员，交流不足，专业间的矛盾和重复说明较多。如某工程设计的构造柱，建筑说明详见结构图，结构说明详见建筑图，大家都未画出；再如，某工程天沟大样、TB配筋图，在建筑图中就能找到，而在结构图中又重画了一次。二、民用建筑设计图纸常见问题研究表明，民用建筑设计图纸常见问题一般涉及到立面图、平面图、剖面图、详图等方面，主要表现为其图纸的设计达不到《建筑工程设计文件编制深度规定》（2003年版）的深度要求，以下的问题最具代表性。1、平面图6 通常情况下，对于功能较为复杂的平面没有绘出人防分区示意图以及防火分区示意图；住宅地下室甚至将自行车库等房间门直接开向防烟楼梯间前室或者楼梯间，这就违反了相应规定；同时，由于地下室与地上共用楼梯间，但在首层与地下室的出入口处又缺少防火分隔措施；底层平面入口平台宽度无法满足无障碍设计要求；底层平面缺散水、指北针、剖切线位置及墙身索引位置、编号以及楼电梯编号索引等；而且当住宅的公共出入口位于阳台、外廊及开敞楼梯平台的下部时，并没有采取相关防止物体坠落伤人的安全措施；此外，滥用防火门或者防火门等级混淆，开启方向太过随意以及出屋面楼梯间疏散门未设闭门器，从而对正压送风的楼梯间造成泄压。2、详图数据表明，设计人员对详图的设计并没有给以足够重视，通常在详图设计中会忽略消防、安全防护等要求，应引起注意。（1）墙身详图设计中易出现以下问题：易遗漏不采暖地下室地板保温、外挑阳台底板保温及窗口等热桥部位的保温处理；基础形式与结构不符；低外窗及落地阳台的安全防护措施不详，当选用防护栏杆时其垂直杆件间净距必须控制在0.11米。（2）门窗详图。对于门窗开启位置及面积等的设计没有充分考虑相关因素。当采取自然排烟方式时，消防电梯间前室、防烟楼梯间前室可开启外窗面积应不小于2平米,同时要使合用前室开窗面积不小于3平米，否则应采取加防护栏杆等措施。3、剖面图6 对于剖面图，没有选取在具有代表性的部位进行剖视，剖切位置的所有可见的内容也没有被详细表达出来，这在一定程度上给后续施工造成了困难。4、立面图立面图中未详细标注外墙材质、色彩构成，也未以图例形式加以表达，在立面底层常会遗漏风道、地下窗井、坡道等，屋顶构架及装饰也未详细交代，也没有准确的平面定位、立面尺度把控，更谈不上结构专业的配合设计。三、关于建筑施工图设计的常见问题的解决措施通过以上问题的分析，眼下民用建筑施工图的设计越来越面临不小的挑战，从工程实际出发，我认为首先做好以下几点工作。1、结合实际进行建筑方案设计建筑方案追求立面美观,更应注重实际情况。例如,一个高层的旅馆方案中,其正立面都是通长的落地大玻璃窗,在立面上有非常明亮的效果,但在施工图设计时却发现其与实际不符。旅馆的每个房间之间的玻璃窗纵然可以封堵严密,但不利于私密性,而且无法兼顾安全和防火。根据国家建筑玻璃安全管理,玻璃底面积如果比1.5平米大或是玻璃窗离最终的装修面比5分米小，就必须用安全玻璃。然而安全玻璃的费用要比一般玻璃高出许多,如果大面积使用又难免会增加建筑成本。6 2、做好建筑施工设计的总说明整体性和系统性应该贯穿建筑施工设计总说明的始终，同时做到全面、细致，使施工者在操作过程中能得到明确指导。在说明中首先要注明的就是建筑名称、建设单位、建设地点、建筑工程等级、建筑面积、设计使用年限、建筑基底面积、建筑高度、建筑层数和耐火等级、防火设计建筑分类和抗震设防烈度、人防工程防护等级、地下室防水等级、屋面防水等级等内容。图纸的尺寸标准也要注明，并以图纸上尺寸为准，不可度量，应用结构尺寸标注建筑平面图，建筑的立面、平面和剖面所注标高均为建筑完成面标高，门窗尺寸均为土建洞口尺寸，以毫米为单位。3、建筑施工设计要详细。在民用建筑应使用中空玻璃，应根据传热系数和遮阳系数来选定空气层厚度。建筑防火专项内容应在设计说明中，建筑分类（高层建筑有）及建筑耐火等级（地上、地下应分别说明），有些有地下室的建筑只交待建筑耐火等级为二级，没有说明地下应为一级，防火分区的划分及每个防火分区的建筑面积（最好应有图示交待）。4、建筑设计要体现节能6 一个优秀的环保节能设计方案,可能会成为积极引导我国节能建筑建设与发展的风向标。例如,有的地方的攻克对象就是可以进行节能的但技术性难度相对教大的玻璃幕墙。为了尽可能少的将太阳光的辐射传进室内,改善建筑物内部的舒适度,降低其噪音,另外在过渡的季节上加强通风,方案的设计中应积极采用具有呼吸式功能的幕墙形式作为其外围护的结构。夏季时则要经常开窗通风,可以降低夹层内的空气温度;冬季时要经常关窗户,以此可以使夹层内的空气充分的吸收光能,以达到减少室内的热量散失的目的,起着非常好的节能作用。结束语综上所述，相关设计人员必须要把好民用建筑施工图设计这一关，确保所设计的施工图纸符合相关标准，将各种施工安全隐患消灭在施工之前，并能够有效地指导施工。从而提高民用建筑的施工效率，并能够最大限度地为施工单位实现经济效益和社会效益。参考文献：【1】梁锐;铁翰;住宅建筑施工图审查中若干问题的探讨[J];建筑知识;2009年02期【2】张元;建筑结构设计中的概念设计初探[J];中国新技术新产品;2010年01期【3】王金刚.浅析民用建筑施工设计中存在的问题[J].科技致富向导,2010,(18)6'
