项目报告书-家庭网络的构建

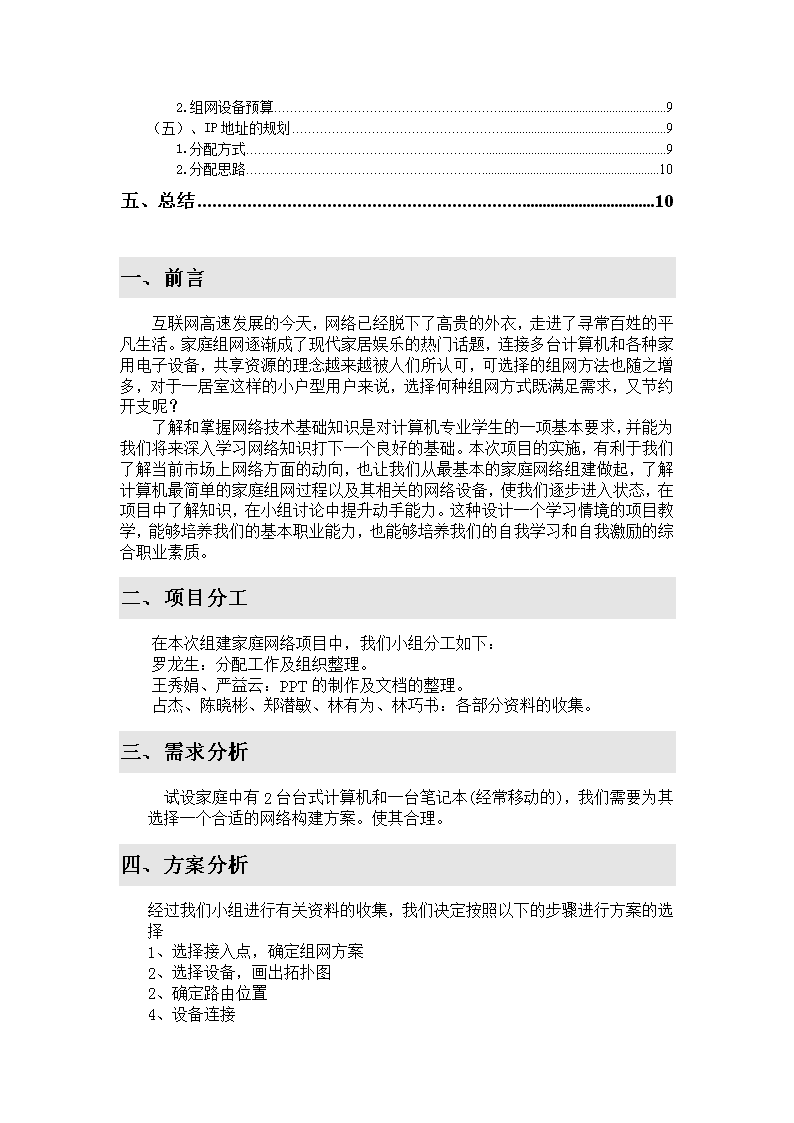

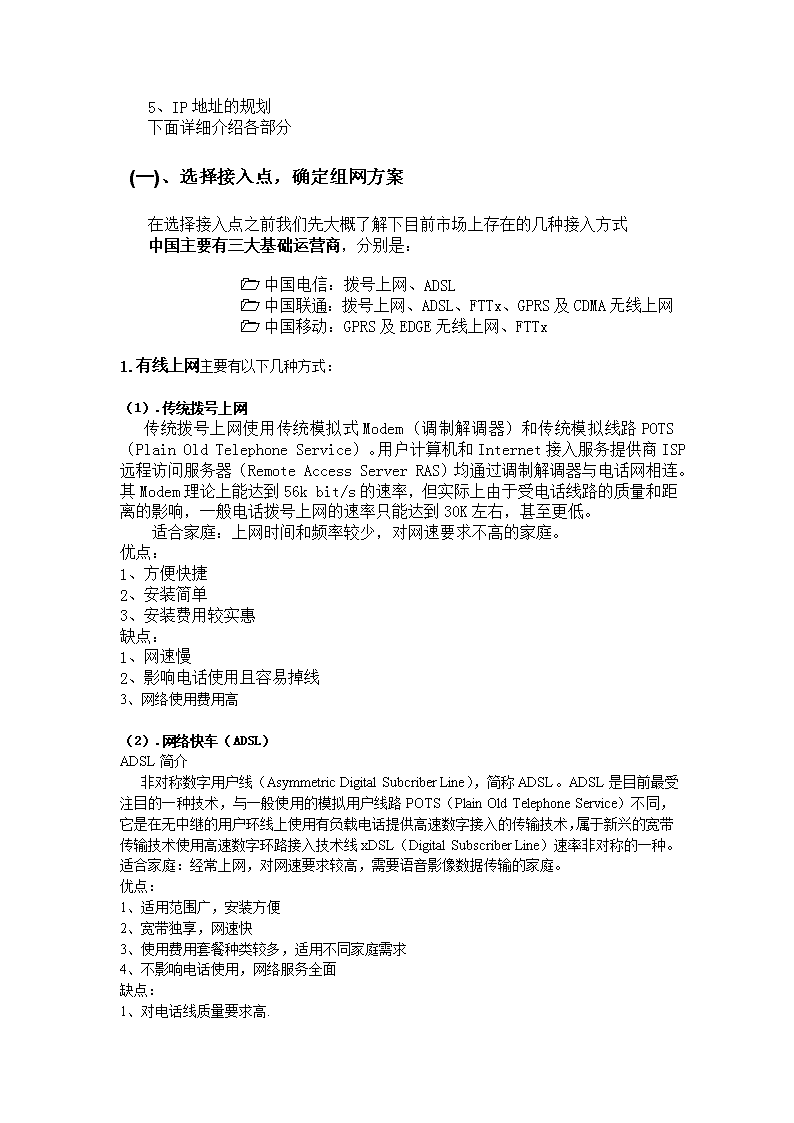

'成绩：项目报告书——家庭网络构建目录一、前言2二、项目分工2三、需求分析3四、方案分析3(一)、选择接入点，确定组网方案31.有线上网32.无线上网5（二）、选择设备，画出拓扑图6（三）、确定路由器位置8（四）、设备连接81.设备连接8 2.组网设备预算9（五）、IP地址的规划91.分配方式92.分配思路10五、总结10一、前言互联网高速发展的今天，网络已经脱下了高贵的外衣，走进了寻常百姓的平凡生活。家庭组网逐渐成了现代家居娱乐的热门话题，连接多台计算机和各种家用电子设备，共享资源的理念越来越被人们所认可，可选择的组网方法也随之增多，对于一居室这样的小户型用户来说，选择何种组网方式既满足需求，又节约开支呢？了解和掌握网络技术基础知识是对计算机专业学生的一项基本要求，并能为我们将来深入学习网络知识打下一个良好的基础。本次项目的实施，有利于我们了解当前市场上网络方面的动向，也让我们从最基本的家庭网络组建做起，了解计算机最简单的家庭组网过程以及其相关的网络设备，使我们逐步进入状态，在项目中了解知识，在小组讨论中提升动手能力。这种设计一个学习情境的项目教学，能够培养我们的基本职业能力，也能够培养我们的自我学习和自我激励的综合职业素质。二、项目分工在本次组建家庭网络项目中，我们小组分工如下：罗龙生：分配工作及组织整理。王秀娟、严益云：PPT的制作及文档的整理。占杰、陈晓彬、郑潜敏、林有为、林巧书：各部分资料的收集。三、需求分析试设家庭中有2台台式计算机和一台笔记本(经常移动的)，我们需要为其选择一个合适的网络构建方案。使其合理。四、方案分析经过我们小组进行有关资料的收集，我们决定按照以下的步骤进行方案的选择1、选择接入点，确定组网方案2、选择设备，画出拓扑图2、确定路由位置4、设备连接 5、IP地址的规划下面详细介绍各部分(一)、选择接入点，确定组网方案在选择接入点之前我们先大概了解下目前市场上存在的几种接入方式中国主要有三大基础运营商，分别是：1中国电信：拨号上网、ADSL1中国联通：拨号上网、ADSL、FTTx、GPRS及CDMA无线上网1中国移动：GPRS及EDGE无线上网、FTTx1.有线上网主要有以下几种方式：（1）.传统拨号上网传统拨号上网使用传统模拟式Modem（调制解调器）和传统模拟线路POTS（PlainOldTelephoneService）。用户计算机和Internet接入服务提供商ISP远程访问服务器（RemoteAccessServerRAS）均通过调制解调器与电话网相连。其Modem理论上能达到56kbit/s的速率，但实际上由于受电话线路的质量和距离的影响，一般电话拨号上网的速率只能达到30K左右，甚至更低。适合家庭：上网时间和频率较少，对网速要求不高的家庭。优点：1、方便快捷2、安装简单3、安装费用较实惠缺点：1、网速慢2、影响电话使用且容易掉线3、网络使用费用高（2）.网络快车（ADSL）ADSL简介非对称数字用户线（AsymmetricDigitalSubcriberLine），简称ADSL。ADSL是目前最受注目的一种技术，与一般使用的模拟用户线路POTS（PlainOldTelephoneService）不同，它是在无中继的用户环线上使用有负载电话提供高速数字接入的传输技术，属于新兴的宽带传输技术使用高速数字环路接入技术线xDSL（DigitalSubscriberLine）速率非对称的一种。适合家庭：经常上网，对网速要求较高，需要语音影像数据传输的家庭。优点：1、适用范围广，安装方便2、宽带独享，网速快3、使用费用套餐种类较多，适用不同家庭需求4、不影响电话使用，网络服务全面缺点：1、对电话线质量要求高. 2、有效传输距离在3～5公里范围以内，并非所有的用户都能得到稳定高速的上网质量.此外还有“一线通”上网（ISDN）以及“有线通”接入（CableModem），下表对这几种有线接入方式进行了比较表1.各有线接入方式的比较对比有线上网，无线上网有以下几种方式无线上网是指使用无线连接的互联网登陆方式。它使用无线电波作为数据传送的媒介。速度和传送距离虽然没有有线线路上网优秀，但它以移动便捷为杀手锏，深受广大商务人士喜爱。无线上网现在已经广泛的应用在商务区，大学，机场，及其他各类公共区域，其网络信号覆盖区域正在进一步扩大。2.无线上网主要有3种方式：（1）.家庭笔记本WIFI无线上网wifi全称wirelessfidelity,是当今使用最广的一种无线网络传输技术。实际上就是把有线网络信号转换成无线信号，供支持其技术的相关电脑，手机，PDA等接收。但是WIFI信号也是由有线网提供的，比如家里的ADSL啊，小区宽带啊之类的，只要接一个无线路由器，就可以把有线信号转换成WIFI信号，那么你在家里的任何地方都可以连接你家里的WIFI无线网络了。SP接入商：中国电信、中国联通、中国网通、中国铁通等（2）.联通CDMA无线上网 无线上网上网业务是基于CDMA1X网络提供的笔记本电脑高速无线上网业务。速度可高达到153.6kbs或者是230.4kbs，是普通拨号上网的3倍，手机能打电话的地方就可以移动上网，在高速行进的汽车,火车中连接稳定，不掉线。实际的下载速度一般可以达到10-15KB/s。CDMA无线上网可以通过CDMA手机连接电脑或者是CDMA的无线上网卡进行上网的数据传输。（3）.移动EDGE/GPRS上网 通用分组无线服务技术（GeneralPacketRadioService)的简称，它是GSM移动电话用户可用的一种移动数据业务。GPRS可说是GSM的延续。GPRS和以往连续在频道传输的方式不同，是以封包（Packet）式来传输，因此使用者所负担的费用是以其传输资料单位计算，并非使用其整个频道，理论上较为便宜。GPRS的传输速率可提升至56甚至114Kbps。如上所述我们可以得出以下表格表2.有线无线网部分性能的比较由上面分析得出，目前只有2台台式电脑和一台笔记本，未超过4台，所以最实惠的方案是利用无线路由器共享上网，因为一般的无线路由器就有路由功能，不但具有无线功能还提供了4个交换机端口，可以无线有线同时使用。（二）、选择设备，画出拓扑图对于普通的家庭用户而言，选购一台无线路由器的标准十分简单，它不需要有强劲的性能，也不需要有丰富的功能，他们真正需要的是高性价的产品，性能够用即可。根据所查资料选择了TP-LINKTL-WR740N这款无线路由。如今市场上的150Mbps网络产品几乎占据了半壁江山，而这款TL-WR740N作为TP-LINK旗下150Mbps产品线中最便宜的一款无线路由，自然备受消费者追捧，150Mbps的传输速率已经能够满足几乎所有小型网络用户的需求 图1.正面TP-LINKTL-WR740N无线路由的正面设计非常像TP的另一个经典产品340G，圆形的凹陷设计充满科技感，也为路由器的散热提供保障。这款产品的背面设计有四个脚垫和两个供用户将路由器挂起的悬挂孔。方便用户自行决定如何布置路由器。TP-LINKTL-WR740N无线路由的背面配置了五个网线接口，电源接口，和一个复位键。采用单根天线设计位于路由器背部左侧，不能拆卸。如图2 图2.无线路由背观TP-LINKTL-WR740N使用N150无线技术，无线传输速率高达150Mbps，可满足更多的无线客户端接入，在无线客户端数量相同时能够为每个客户端提供更高的无线带宽，使在线影视、网络游戏、视频聊天等高带宽要求的网络应用更加流畅，也使局域网内的数据传输更加高效。相较而言其性价比高只需100元左右即可图3.无线路由报价根据以上分析画出的拓扑图为 图4.网络拓扑图（三）、确定路由器位置使用无线组网方式组建的无线局域网，信号的覆盖范围比较广，室内一般可以达到30～100米，在摆放设备的时候，需要注意安装了无线网卡的电脑离无线路由器的距离应在该范围内。在它们之间，尽量不要有金属障碍物、微波炉等。除此之外，还要注意无线路由器的摆放位置，如果仅仅在一个家庭里组建无线局域网，建议安装在家庭中心的高处。（四）、设备连接1.设备连接一切都以妥当时，下来就是设备的安装了，把从ADSL MODEM接出来的网线接入路由器的WAN口，无线网卡连接电脑，电脑搜索无线路由器信号，然后IE上输入192.168.1.1输入帐号密码为admin，进入后设置你ADSL的帐号密码，然后保存，就OK。并且注意台式机需外接无线网卡。2.组网设备预算设计好布线方案后，接下来要准备好组建无线家庭网络综合布线需要的材料和设备，无线路由器、网卡以及ADSLMODEM等。不过要注意的是，不是有MODEM就能上网，电脑里还必须有网卡，如果电脑里没安装集成网卡，就不得不按连网的电脑数购买独立网卡了，好在网卡的价格也比较便宜。需要购买两个外接无线网卡每个70元左右+无线路由100元=240元左右。图5.无线网卡及报价（五）、IP地址的规划1.分配方式考虑到避免IP冲突，可以采用DHCP服务动态分配IP 2.分配思路 考虑到Windows服务器系统自带有DHCP服务功能，通过该功能我们能够很轻易地实现为局域网中每一台工作站自动分配动态IP地址的目的。只要局域网中启用了DHCP服务功能，任何一台被设置成“自动获取IP地址”的工作站在登录局域网网络时，就会自动为该工作站提供一个当前处于空闲的状态IP地址。   这种地址申请是临时“租赁”，那么工作站自动获得的动态IP地址自然就有“租期”。如果我们事先对DHCP服务进行巧妙配置，将这个短暂性的“租期”修改为“永久租用”的话，那么每一台工作站就相当于永远占用这个动态IP地址了，如此一来工作站就拥有了相对“静态”的地址了。五、总结通过这次项目的参加，我们不但了解了家庭组网的相关知识还认识到了团队合作的重要性，一个人的力量是渺小的，有时候集思众议能起到意想不到的作用。当然，由于缺少相关的经验可能有些地方考虑的不足，敬请谅解！'
