无盘网吧项目报告

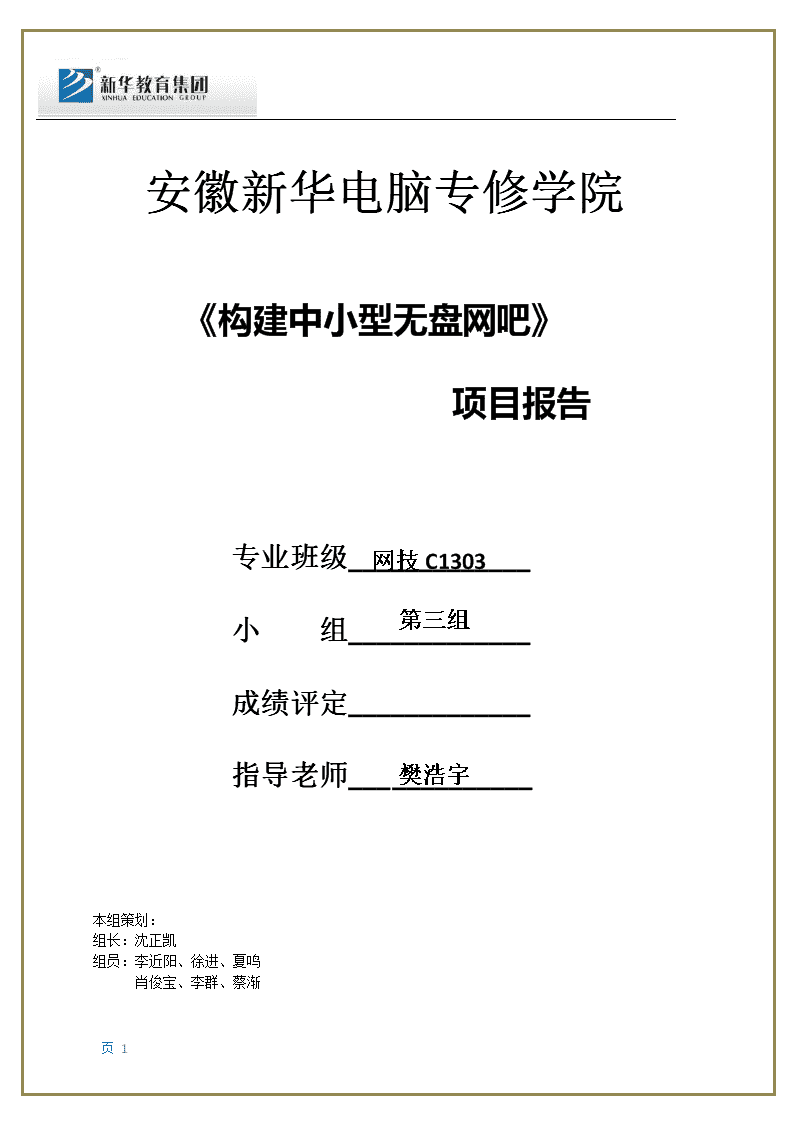

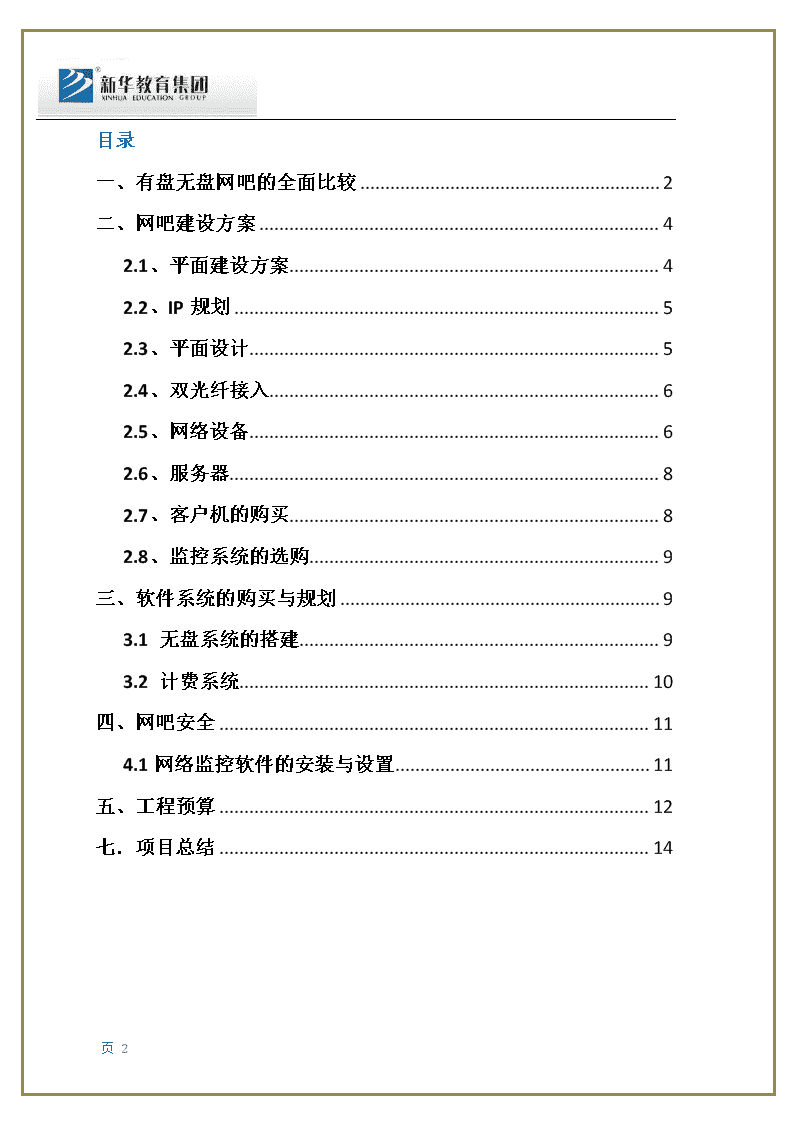

'安徽新华电脑专修学院《构建中小型无盘网吧》网技C1303项目报告第三组专业班级_____________小组_____________樊浩宇成绩评定_____________本组策划：组长：沈正凯组员：李近阳、徐进、夏鸣肖俊宝、李群、蔡渐指导老师_____________页14 目录一、有盘无盘网吧的全面比较2二、网吧建设方案42.1、平面建设方案42.2、IP规划52.3、平面设计52.4、双光纤接入62.5、网络设备62.6、服务器82.7、客户机的购买82.8、监控系统的选购9三、软件系统的购买与规划93.1无盘系统的搭建93.2计费系统10四、网吧安全114.1网络监控软件的安装与设置11五、工程预算12七．项目总结14页14 一、有盘无盘网吧的全面比较随着信息时代的来临，Internet和网络游戏的发展，大大小小的网吧已遍及全国，无论是大中城市还是小城市甚至很小的县城。同时，随着网吧的增多，行业之间的竞争也越来越激烈，为了在激烈的竞争中立足，网吧的服务质量、节目内容、运行速度、网络稳定性、初期投入、运营维护成本管理维护等各种因素在网吧经营中显得极其重要。网吧业主不断提高网吧的装修及运营环境、所用计算机的配置级别也越来越高、不断增加各种流行的游戏软件及最新电影、音乐等，为网民提供舒适轻松的环境。在竞争日趋激烈的市场环境中网吧的经营管理也越来越趋于科学化、合理化、人性化，对于网吧运营业主来说经营管理的难度也在不断加大。随着无盘网吧的出现极大地解决了困扰网吧业主的很多问题，下面对于无盘还是有盘我们先来做个比较：网吧投资（以100台电脑为准，系统平台为XP或WIN7一次性投资计算机）：u有盘多出硬盘一个，按500G算成本300元，100*300=30000元。u部分网吧还考虑配硬盘还原卡，25*200=5000元。u交换机：有盘无盘通用，不作比较。u路由器：有盘无盘通用，不作比较。u电影服务器及收费机：有盘无盘通用，不作比较。u服务器：无盘网吧按100台电脑算需要配3台回写服务器每台负载40台终端，按现在网吧运行速度的要求每台服务器加硬盘需要10000元左右3台共计30000元 软件投资：页14 u无盘系统费用投资（仅限有正式文化版权证的系统）单台工作站一次性注册费在80-100元之间。u服务器端一次性注册费用1,200左右一台，按100台电脑的网吧算需要5台服务器算软件投入12500元。 有盘无盘首次投入的成本比较：无盘可节约100块硬盘及还原卡的成本35000元，但需要投入服务器及软件的成本72500元较有盘多出7500元的成本。 持久性投资： 从表面上看无盘并不比有盘节约初期成本，但网吧运营时有些费用确实必须支出但又不易被关注。l电费：我们现在只算1个硬盘35W，每台机器按照每天运行10个小时，200台机器一年365天下来，电费就是笔不小的开支。 具体算法：10（小时）*365（天）*100（个）*35（W）=15550度电。如果按照商业电费是1块钱一度，那么一年下来，在电费方面。可以节省15550元。综上所述无盘网吧在长期运营后较有盘网吧还是具有成本优势的。 可维护性来说有盘系统相对来说难度相当大，有盘是在对游戏服务器维护时还要针对单台工作站系统进行维护，出现问题的机率远大于无盘，无形也带来了维护上的麻烦，因此前面强调的网吧管理员数量要多于无盘。而无盘则注重对回写服务器维护则可，在硬件配置备好、系统做好的情况下需求维护时间接近零，平时只需对服务器中游戏作简单更新即可。需要重点说明的是无盘网吧对于网络环境及回写服务器的要求相对较高，服务器及网络环境的质量及品质直接影响到网吧运行速度和可靠性。页14 二、网吧建设方案2.1、平面建设方案根据网吧运营的特点和要求，本次网吧建设方案中网络组建采用纯千兆星型汇聚拓扑结构的组网方案，具体方案如下：2.2、IP规划IP地址掩码网关服务器192.168.0.2/10255.255.255.0192.168.0.1VIP区192.168.0.11/70255.255.255.0192.168.0.1游戏区192.168.0.71/130255.255.255.0192.168.0.1一元体验区192.168.0.131/150255.255.255.0192.168.0.1情侣区192.168.0.151/210255.255.255.0192.168.0.1页14 2.3、平面设计2.4、双光纤接入为满足不同应用的需要，本网采用双光纤接入，100M电信，100M网通接入。二、硬件购买规划方案2.5、网络设备1）企业宽带路由器通过核心路由双以太网接入，可联级形成带宽为千兆的汇聚层骨干网络，配合全线速转发，极大地提升桌面接入速度，杜绝网络拥塞带来频繁断线的烦忧，保障系统长时间良好运行；并可节省昂贵的交换机堆叠费用，配合光纤模块更好的对网络速度提升，本次采用的H3C-MSR2020-AC-H3+LIC-C企业级路由，下面是详细参数：ü产品类型模块化,企业级,双WAN口网吧/企业宽带路由器ü广域网接口2个以太网口页14 ü局域网接口3个以太网口ü处理器IntelIXP533MHzü扩展插槽有扩展插槽,提供一个光纤扩展槽,支持光纤接入ü包转发率160Kppsü支持协议TCP/IP,PPPoE,DHCP,ICMP,NAT,SNTP,DNS,TFTP,ARPü网络管理支持远程和Web管理,全中文配置界面,提供简易设置向导üVPN支持QoS支持内置防火墙ü认证支持：UL609503rdEdition,CSA22.2#9503rdEdition1995,EN60950:2000+ZB&ZCdeviationsforEuropeanUnionLVDDirective,IEC60950:1999+corr.Feb.2000,modified+allNationaldeviations2）交换机通过二层交换实现网络基础建设，本次我们采用D-linkDES-1026G交换机完成网络骨干的架构，下面是详细参数：ü基本参数ü产品型号DES-1026G24口ü产品类型快速以太网，二层设备ü背板带宽8.8Gbpsü包转发率10Mbps:14,880pps,100Mbps:148,810pps,1000Mbps:1,488,100ppsü传输方式存储转发10/100/1000BASE-T端口。3）企业无线路由器飞速发展的互联网，人们是英特网要求越来越苛刻，因此我们提供无线路由，给予手持终端或商务人士更多的便携性，下面我们使用了一款TP-link的路由器，为网吧提供wife覆盖：ü基本参数ü产品型号TL-WR2041Nü产品类型企业无线路由器ü无线标准IEEE802.11b/g/nü有线标准IEEE802.3,IEEE802.3uü无线速率450Mbpsü硬件参数ü广域网接口1个ü局域网接口4个有奖找错üLED指示灯:SYS系统指示,WLAN无线状态指示,各端口Link/Act指示,QSS状态指示灯,Turbo状态指示灯。页14 2.6、服务器超过百台的小型网吧对服务器性能和网络环境提出了要求，我们在本配置中稍微换了一下搭建思路，采用HP的HPML350eGen8塔式服务器üCpu.四核IntelXeonE5-2407处理器ü扩展槽6个扩展槽：2个PCI-e3.0x16Gen2(x16速度)插槽,1个PCI-e3.0x16Gen2(x8速度)插槽,2个PCI-ex8Gen2(x4速度)插槽,1个PCI-e2.0x4Gen2(x1速度)插槽ü芯片组IntelC600芯片组ü嵌入式网络控制器NC361i双端口千兆服务器ü内存大小24GBü最大内存容量192GBDDR3Unbufferü硬盘大小3.5寸标配无硬盘ü硬盘类型SAS/SATA热插拔硬盘ü内部硬盘位数6LFFü磁盘阵列卡P420/1GBSAS控制器ü光驱标配DVDROMü网络控制器NC361i双端口千兆服务器适配器2.7、客户机的购买网吧分区VIP游戏卡座1元特价CPUI545701050￥I34130660￥A85600K490￥散热器九州风神玄冰69￥九州风神猎户20￥————内存威刚8G460￥威刚4G230￥威刚4G230￥主板映泰B85350￥映泰B85350￥华擎FM2A55M340￥显卡华硕GT750880￥华硕GT650780￥————机箱先马奇迹战斗版119￥先马破坏神110￥先马破坏神110￥电源安钛克VP350P229￥金汉蓝海190￥金汉蓝海190￥显示屏ADC22550￥ADC22550￥ADC22550￥合计3107￥2690￥1610￥页14 2.8、监控系统的选购随着我们经济水平的提高和科学技术的发展，人们对安全防范所提出的要求也越来越高。为了防止各种各样的经济刑事犯罪的发生，保护国家和人民群众的生命财产安全，保证各行各业和国家重点部门的正常运转，采用高科技手段预防和制止犯罪已成为保安领域里的共识。目前针对经营性公共场所国家已经颁布了相关法律提出了强制性的要求，因此在本网吧建设方案中我们本着满足国家规定及用户的基本要求的前提下尽量为用户节省成本。网吧监控点：（1）网吧出入口监控点：主要监视网吧的进出人员大致情况，可以帮助从整体上掌握网吧的流动人员。（2）网吧的收银台监控点：主要监控上网人员正面面孔，当网吧内出现违法情况时，可以更加快速准确的定位到违法人员。（3）网吧安全通道监控点：主要监控消防通道，当网吧出现突发事件，网吧人员需要撤离，可以及时的监控网吧上网人员的撤离情况。（4）网吧的内部监控点：主要监控网吧内的上网情况，对内部突发事件进行录像、抓拍人物照片等功能。三、软件系统的购买与规划3.1无盘系统的搭建无盘系统管理软件本次采用上海网众信息技术有限公司页14 (NetZoneSoft Co., Ltd. Shanghai)的网众NxD 7.0版本 该系统可提供更高的客户端性能，更低的服务器要求，更好的兼容性和稳定性，更多的操作系统支持，NxD7.0网吧版已经成为网吧行业的无盘标杆其具体参数说明如下：l产品特点（Product Specialty） 1.完整高效的支持Windows7客户端操作系统 NxD7.0无盘系统全面引入Windows7客户端支持，并加入了大量Windows7客户端优化，从而成为网吧行业最早全面引入Windows7无盘的软件厂商。随着Windows7游戏兼容性的提高以及在系统稳定性上表现出来的优势，将会有越来越多的网吧用户采用Windows7作为网吧客户端的操作系统。  2.独创性的引入ssd固态盘缓存技术结合NxD成熟的内存缓存，极大的提高了服务器的带机量及客户机的磁盘性能。NxD 7.0无盘系统在继承原有NxD 6.0优异的缓存技术的基础上，独创性的引入SSD（固态硬盘）缓存技术，从而使无盘产品全面进入到服务器全SATA时代，在无盘行业中为进一步降低无盘用户的使用门槛做出了表率。NxD7.0无盘系统在网众SSD缓存技术的支持下，用户可以使用全SATA硬盘服务器，而完全达到原有SAS服务器所能达到的性能与带机量。3.2计费系统对于网吧的管理国家有着明确且严格的管理要求，安康公安局要求当地网吧必须安装网吧实名计费系统否则不予审验，因此对于计费系统的重要性我们不做过多复述，对于本网吧建设我们将采用佳星网吧计费系统。系统简介：Ø佳星网吧计费系统采用先进的嵌入式技术，软件占用资源少，不影响计算机的运行速度；客户端软件嵌入到操作系统中，和系统同时启动、运行，使客户端软件具有极高的健壮性，很难破解（除非重新安装操作系统）。大大增加了软件的安全性、可靠性和计费的准确性。Ø通过纯软件管理，大量信息被存入服务器数据库。配合使用成本低廉的磁卡，采用了密码控制的方法，使磁卡的保密性、防伪性得到增强。并保证本系统具有极高的安全性、可靠性、保密性和稳定性。同时方便了收银员和上网用户的操作，精简了大量的管理人员，大大降低了网吧的成本。、3页14 、用户自己刷卡开单上机、刷卡下机（需要有触摸屏模块才可以实现，适用于大型网吧）。Ø费率设定：可对不同地方（大厅、包间）或不同档次微机实行不同费率，不同时段实行不同费率，不同用户实行不同费率。Ø上机模式：支持会员、普通、夜机、临时、包机、优惠时段等多种模式。Ø收银机：可实现网上广播、远程关机、远程锁定、解锁等管理控制。Ø客户端：用户可以随时查看消费金额和卡上余额，或自己结帐。Ø可实时记录网吧每日、每台微机、每个用户的上机记录，上机使用时间、收费金额、上网记录等数据。Ø佳星V6版网吧软件目前支持从星期一到星期天，可以划分不同的时段个数和不同的时段起止时间进行计费，相同时段可以按不同的价格进行计费。佳星网吧收费系统新特点：佳星网吧收费系统可以实现，同一个局域网，不同的收费服务器，客户端不同的局域网IP段，共用一个代理服务器上网，共用同一个游戏服务器，共用同一个电影服务器！四、网吧安全由于网吧属于网络使用的集中区域，因此经常遭到一些攻击，为此我们采用了硬件和软件双防火墙设置来保障网吧的网络安全4.1网络监控软件的安装与设置页14 网络监控：通过局域网，可在线监控网吧内任意上机用户的上机信息。五、工程预算页14 六、工程验收我方与贵网吧组成验收小组，对我公司提供的产品和集成系统进行页14 检验验收标准：布线工程、网络系统、主机系统设备必须进行最少72小时的连续测试，测试中如果系统有任何部分发生故障，则重新开始测试。如果7天内测试通不过，贵公司可拒收我公司系统。任何测试必须整个系统通过，不允许部分验收。系统交付验收方法：完成安装、运行、测试、集成后并通过验收。系统交付文档：按照国家计算机软件工程规范标准分阶段提交相应文档。七．项目总结本项目采用独特的设计理念，多元化的服务为顾客而生，为服务而存。。。我们做的不仅仅是网吧！页14'
