边坡滑坡初步设计报告

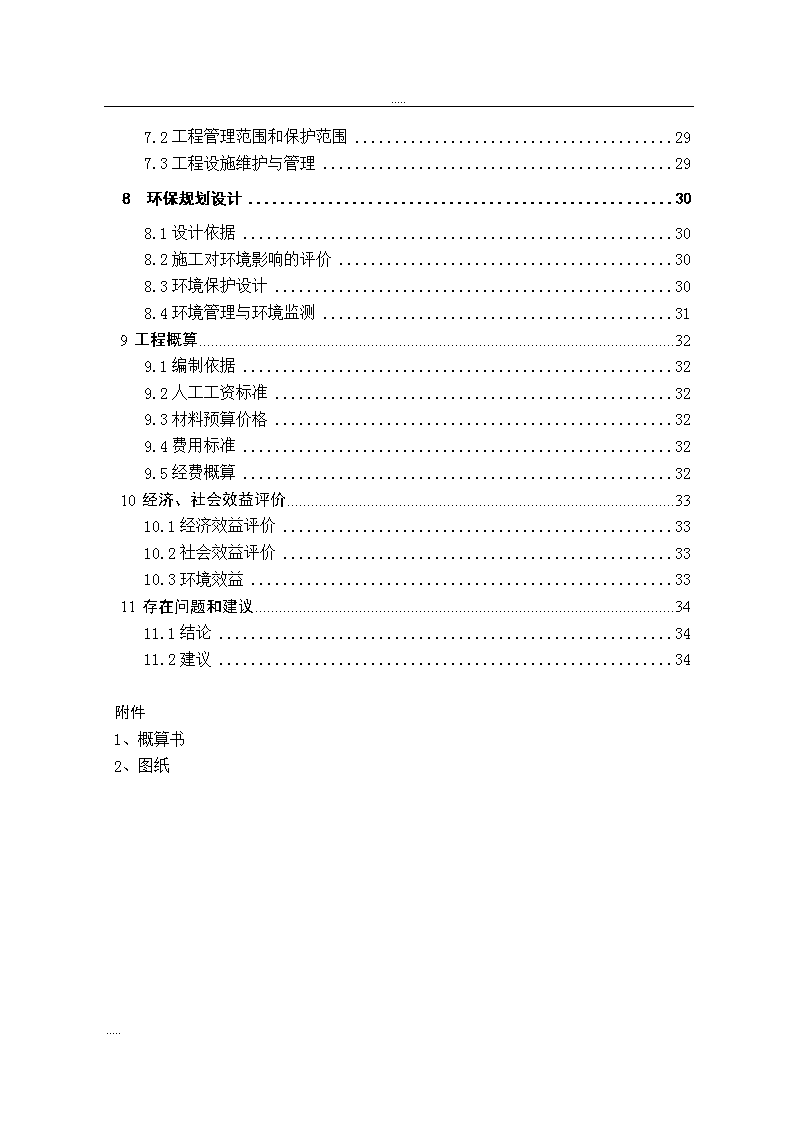

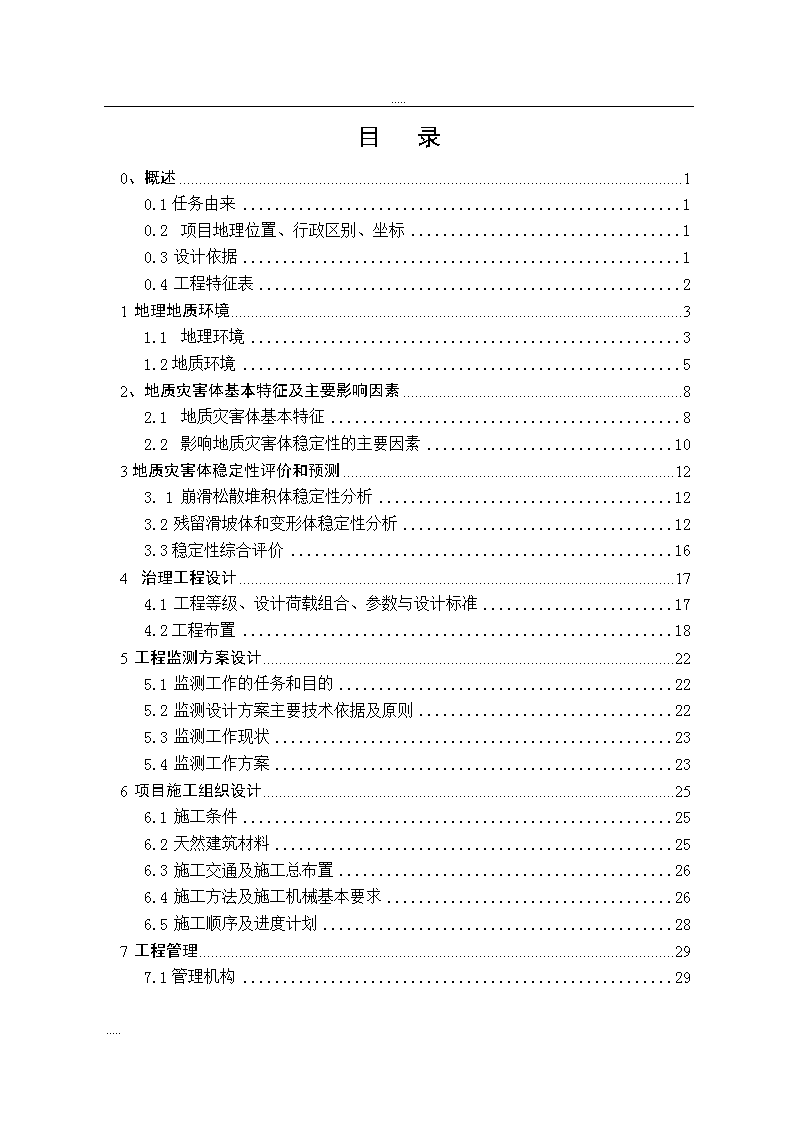

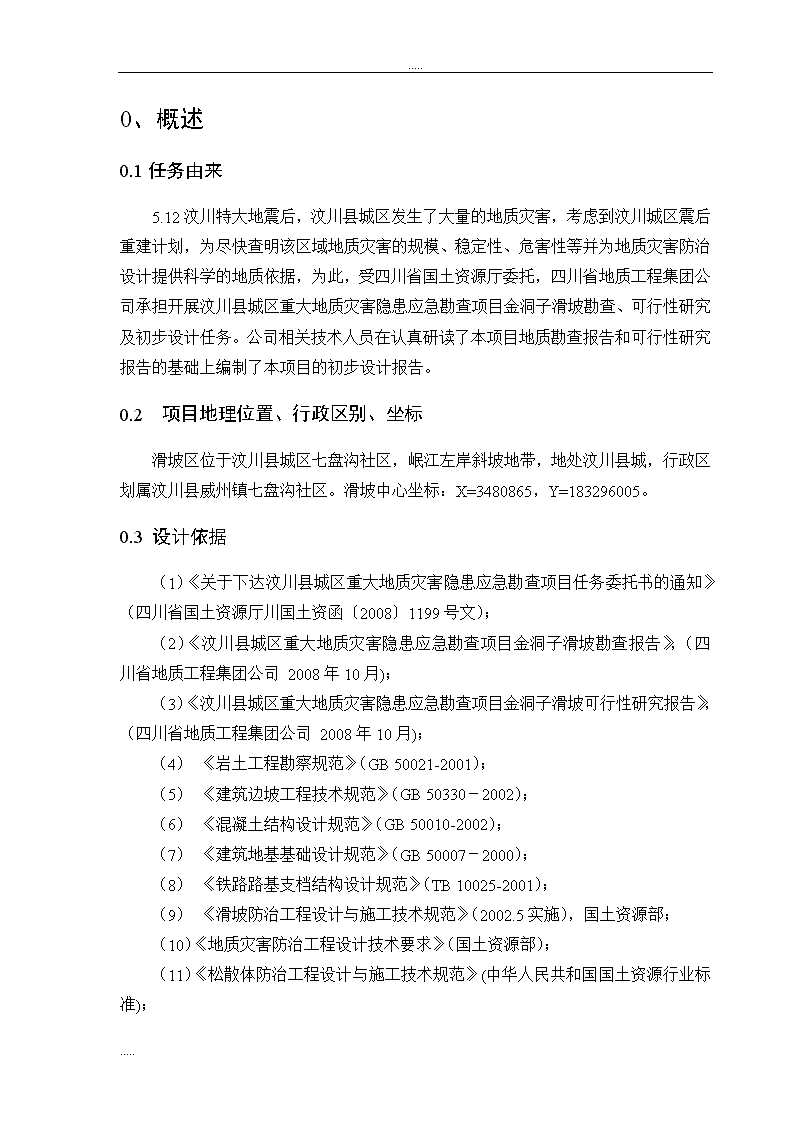

'.....目录0、概述10.1任务由来10.2项目地理位置、行政区别、坐标10.3设计依据10.4工程特征表21地理地质环境31.1地理环境31.2地质环境52、地质灾害体基本特征及主要影响因素82.1地质灾害体基本特征82.2影响地质灾害体稳定性的主要因素103地质灾害体稳定性评价和预测123.1崩滑松散堆积体稳定性分析123.2残留滑坡体和变形体稳定性分析123.3稳定性综合评价164治理工程设计174.1工程等级、设计荷载组合、参数与设计标准174.2工程布置185工程监测方案设计225.1监测工作的任务和目的225.2监测设计方案主要技术依据及原则225.3监测工作现状235.4监测工作方案236项目施工组织设计256.1施工条件256.2天然建筑材料256.3施工交通及施工总布置266.4施工方法及施工机械基本要求266.5施工顺序及进度计划287工程管理297.1管理机构29..... .....7.2工程管理范围和保护范围297.3工程设施维护与管理298环保规划设计308.1设计依据308.2施工对环境影响的评价308.3环境保护设计308.4环境管理与环境监测319工程概算329.1编制依据329.2人工工资标准329.3材料预算价格329.4费用标准329.5经费概算3210经济、社会效益评价3310.1经济效益评价3310.2社会效益评价3310.3环境效益3311存在问题和建议3411.1结论3411.2建议34附件1、概算书2、图纸..... .....0、概述0.1任务由来5.12汶川特大地震后，汶川县城区发生了大量的地质灾害，考虑到汶川城区震后重建计划，为尽快查明该区域地质灾害的规模、稳定性、危害性等并为地质灾害防治设计提供科学的地质依据，为此，受四川省国土资源厅委托，四川省地质工程集团公司承担开展汶川县城区重大地质灾害隐患应急勘查项目金洞子滑坡勘查、可行性研究及初步设计任务。公司相关技术人员在认真研读了本项目地质勘查报告和可行性研究报告的基础上编制了本项目的初步设计报告。0.2项目地理位置、行政区别、坐标滑坡区位于汶川县城区七盘沟社区，岷江左岸斜坡地带，地处汶川县城，行政区划属汶川县威州镇七盘沟社区。滑坡中心坐标：X=3480865，Y=183296005。0.3设计依据（1）《关于下达汶川县城区重大地质灾害隐患应急勘查项目任务委托书的通知》（四川省国土资源厅川国土资函〔2008〕1199号文）；（2）《汶川县城区重大地质灾害隐患应急勘查项目金洞子滑坡勘查报告》，（四川省地质工程集团公司2008年10月)；（3）《汶川县城区重大地质灾害隐患应急勘查项目金洞子滑坡可行性研究报告》，（四川省地质工程集团公司2008年10月)；（4）《岩土工程勘察规范》（GB50021-2001）；（5）《建筑边坡工程技术规范》（GB50330－2002）；（6）《混凝土结构设计规范》（GB50010-2002）；（7）《建筑地基基础设计规范》（GB50007－2000）；（8）《铁路路基支档结构设计规范》（TB10025-2001）；（9）《滑坡防治工程设计与施工技术规范》（2002.5实施），国土资源部；（10）《地质灾害防治工程设计技术要求》（国土资源部）；（11）《松散体防治工程设计与施工技术规范》(中华人民共和国国土资源行业标准)；..... .....（12）《水利建筑工程概算定额》（水利部）；（13）《水利工程设计概（估）算编制规定》，水利部水总【2002】116号文。（14）《工程勘察设计收费标准（2002年修订本）》，国家发改委计价字【2002】10号文。0.4工程特征表表0-1金洞子滑坡防治工程特征表项目名称汶川县城区重大地质灾害隐患金洞子滑坡防治工程建设地点汶川县城区威州镇七盘沟社区滑体规模Ⅰ号滑坡：①松散堆积体：长约70m，宽约140m，平均厚度3m，体积1.6×104m3。②变形体：长约180m，宽约175m，平均厚度9m，体积17×104m3。Ⅱ号滑坡：①松散堆积体：长约10m，宽约40m，平均厚度1m，体积0.1×104m3。②残留滑坡体：长约30m，宽约60m，平均厚度2m，体积0.6×104m3。③变形体：长约110m，宽约60m，平均厚度7.5m，体积4.2×104m3。水文气象特性多年平均气温18.1℃多年平均年降雨量528.7mm多年最大降雨量79.9mm水文地质①孔隙水；②基岩裂隙水工程地质地形地貌Ⅰ号滑坡后缘高程1429～1430m，前缘高程1319～1320m，呈台阶状舌形。Ⅱ号滑坡后缘高程1388～1389m，前缘高程1318～1320m，呈台阶状舌形。地层岩性勘查区分布的地层主要主要地层为第四系（Q4）和泥盆系月里寨群（D2yl）地层。地质构造勘查区的地质构造作用较强烈，属Ⅷ级地震区。灾害体结构特征Ⅰ号滑坡和Ⅱ号滑坡滑体物质组成基本相同，主要由块碎石土和含块碎石粉质粘土组成，局部存在不均匀混杂大块石。。治理措施治理方案清坡工程+桩板式挡墙工程＋排水工程主要工程量清坡工程（m3）23030重力式挡墙工程（m）240排水工程(m)440工程投资201.63万元..... .....1地理地质环境1.1地理环境1.1.1地理位置、行政区划、交通状况汶川县位于四川盆地西北部，居阿坝藏族羌族自治州东南部，南距省会成都146km，北至州府马尔康246km（见图2.1）。金洞子滑坡行政区划隶属于汶川县威州镇七盘沟社区，处于岷江左岸，滑坡中心坐标：X=3480865，Y=183296005。其北距汶川县城中心约6km，南距省会成都约146km，都汶高速公路距离工作区不到500m，老都汶公路（国道G213）从滑坡前缘通过，交通较便利（见图1.1）。金洞子滑坡图1.1交通位置图1.1.2气象与水文..... .....（1）气象勘查区为岷江上游半干旱河谷地区，属暖温带大陆性半干旱季风气候区。据威州气象站23年实测，多年平均降水量为528.7mm，最大年降水量为648.6mm(1958年)，日最大降水量79.9mm，最小年降水量369.8mm(1974年)，连续最大4个月(5～8月)降水量为317.9mm，占年降水量的61.9％。雨季(5～9月)受西南和东南暖湿气流共同影响，使汶川县具有冬季气候干燥，夏季温暖湿润多雨特点，常年春、夏、秋、冬四季分明，夏短无酷暑，冬长无严寒，春秋温和，作物生长期长的气候特点。（2）水文滑坡区前部的岷江是地表水与地下水排泄的基准面，枯水位1332.92m，最枯流量49.3m3／s。年平均流量168～268m3／s。岷江水位最高1336.48m，最低1332.92m，常年水位1335.5m。最大流速6.9m／s，最小流速1.44m／s。金洞子滑坡汇水面积0.05km2左右，汛期主要为降水补给，枯季为融雪和地下水补给。滑坡勘查区是垂直入渗的主要区域。滑坡区位于岷江左岸斜坡上，前缘高程约1320m左右，而该处对应岷江河床高程为1307m，该水系对滑坡无直接影响。滑坡区为坡状斜坡的阶梯状地貌，地表无径流、无常年流水冲沟，降雨形成的地表水大部分形成地表漫流、部分下渗到地下形成地下水。1.1.3社会经济概况汶川县位于四川盆地西北部，地处龙门山系和邛崃山系之间，为高山峡谷地区，地广人稀，共有羌、藏、汉、回各族人民111486人（2001年），其中农业人口71761人，非农业人口39725人，人口密度27.3人/km2。其中县城所在地威州镇为汶川县的政治经济中心，有常住人口30532人（2001年），国道213线和317线在此交汇。由于地理条件的限制，区内经济发展较为落后。近年来在各级领导的努力下，全县经济总体上保持了持续、快速、健康发展的良好态势。但还存在农业产业化程度不高，农民增收难度大、市场有效需求不足、工业产品技术含量不高、增长不快、亏损企业亏损状况未得到明显改善等矛盾和问题。2008年5月12日发生在汶川县映秀镇的“5.12”..... .....8.0级大地震震及由地震引发的次生地质灾害使汶川全县交通、通信、供水、供电、供气全部中断，房屋倒塌，民用、基础设施造成了巨大的损失。据汶川县抗震救灾指挥部提供的数据，此次地震共造成人员死亡15941余人，34583人受伤，7407人失踪；全县有662124间房屋被毁，造成109832人因灾无家可归；毁坏桥梁128座，是损坏供排水管道168km，燃气管道35km，光缆670km；有68个电站不同程度受损，中断输电线路665.4km，17座变电站受到破坏；全县损失总金额达1045.4亿元。其中县城威州镇因地震死亡131人、受伤7128人、受灾人口27617人、破坏农田10729亩，地震还造成了威州镇大量民房变成了危房，致使数万人无家可归。金洞子滑坡区一带现居住有居民70多人，是汶川县规划的城市建设区。对金洞子滑坡进行工程治理，对保护汶川县城区有限的土地资源、确保滑坡区居民安居乐业及重要交通干道安全运行和汶川县的社会安定，都具有十分重要意义。1.2地质环境1.2.1地形地貌汶川县地处龙门山系和邛崃山系之间，为高山峡谷地区。汶川县地势西北高东南低，呈倾斜状，极高山、高山、中高山、中山、低山和河谷汶川均有分布，山脉走向与地质构造线相应一致，北东—南西向。县境主要山脉可以分两大体系：东部龙门山体系及西和西南部邛崃山体系。龙门山系县境延长段为茶坪山脉，主要高峰有磨刀石梁子(雁门乡)，最高海拔4300m，光光山(雁门乡)，最高海拔4632m，尖尖山(银杏乡)，最高海拔3488m，向东北紧靠着有龙门山余脉，最高峰三尖山3922和4140m。邛崃山系的支系，延伸县境西和西南部。其中高峰有：雪隆包5314m；小雪隆包4947m；卡乓乓山5666m；马刀子山5456m(其东面有雪原冰川高原高达5629m～5706m)，四姑娘山6250m，巴朗山有最高峰为5040m，马鞍桥山4062m等高峰，终年积雪。勘查区位于四川盆地西北部，为中高山、河谷斜坡地貌，。斜坡总体坡向250°～340°，为凸型坡，台阶状地形，斜坡坡度在6°～55°，其间多陡坎平台。勘查区内最高高程位于滑坡后缘的通信基座处，高程约1440m，最低高程在滑坡前缘的老都汶公路（G213国道）处，高程在1320m左右（黄海高程系），勘查区相对高差100～120m。1.2.2地层岩性据现场调查，滑坡区及其附近分布出露地层主要有坡洪积层（Q4dl+pl），冲洪积层（Q4al+pl），滑坡堆积积层（Q4del）及泥盆系月里寨群(D2yl)。现由分述如下：（1）第四系坡洪积层（Q4dl+pl）..... .....含砾石、卵石、碎块石粉质粘土：灰褐色，可塑～硬塑，夹10～30%的砂、变质砂岩为主的碎块石及砾卵石，砾卵石粒径一般2～200mm，碎块石粒径一般20～600mm，该层广泛分布于滑坡调查区，据本次勘查厚度最厚在3～18m之间。（2）第四系冲洪积层（Q4al+pl）主要分布于滑坡前缘，为岷江左岸的一级阶地，为块石土和漂卵石土互层结构，卵石颗粒主要为千枚岩、板岩及少量灰岩组成的砾卵石，粒径约20mm～300mm；漂石颗粒主要为板岩及灰岩组成，粒径约200mm～800mm。（3）滑坡堆积层(Q4del)该层主要分布在滑坡前缘崩滑堆积体上，由灰黄色的粉质粘土及碎石组成，碎石含量20%～30%。（4）泥盆系月里寨群(D2yl)该层主要由灰黄色、灰绿色的千枚岩、变质砂岩、板岩及少量灰岩组成，薄～中厚层状构造，该层出露于Ⅰ号滑坡前缘左侧及Ⅱ号滑坡前缘左侧。岩层反倾，产状40～50°∠45～65°。1.2.3地质构造与地震勘查区所属的汶川县地处九顶山华夏系构造带，有三条主要大断裂(青川—茂汶断裂带、北川—映秀断裂带、江油—灌县断裂带)呈北东一南西方向。区内地质构造复杂，地震活动较为频繁，近年5月12日发生的大地震在该处产生的地震烈度达Ⅷ度。根据最新修编的《中国地震动参数区划图》规定，勘查区地震动峰值加速度为0.2g，地震特征周期0.35s。勘查区所属的汶川县境沿三大断裂和褶皱带穿插断裂形成多个地震群，均在断裂南东方向，主要有：茂汶大断裂通过的龙溪乡久雾顶顶南东方向地震群；玉龙乡雪隆包南东方向地震群；耿达乡总棚子南东方向至卧龙地区地震群；沿映秀大断裂南东方向的漩口、水磨、白石、三江等地地震群。1.2.4水文地质现象根据地下水的赋存条件滑坡区地下水类型主要为松散岩类孔隙水和碎屑岩类孔隙裂隙水两种类型。（1）松散岩类孔隙水..... .....主要赋存于第四系松散土层底部，主要接受大气降水的补给，多沿坡体径流，排泄于坡脚处，最终汇入岷江。滑坡体前缘坡脚有一个鱼塘，面积大约4000m2，蓄水量在6000m3左右。（2）碎屑岩类孔隙裂隙水主要赋存于千枚岩构造裂隙、层面和的风化裂隙中。地下水补给来源主要为大气降水。1.2.5不良地质现象区内山体基岩为反向坡，山体整体稳定性较好，未见有山体变形迹象，本次特大地震后，工作区所在区域发生了多处崩滑及溜滑现象。区内不良地质现象主要为滑坡，除金洞子滑坡两个滑坡体是勘查区内最大的不良地质体外，Ⅰ号滑坡体右侧有小型崩滑体，考虑其规模较小，危害较小，因此区内的不良地质现象主要为是金洞子滑坡。1.2.6人类工程活动工作区所在范围内人类工程活动主要为坡脚公路边坡开挖、居民修建住房及耕种、堆放弃渣等活动对坡体形态进行改变，影响坡体的稳定性。近期内人类工程活动不强烈。..... .....2、地质灾害体基本特征及主要影响因素2.1地质灾害体基本特征2.1.1灾害体分布特征金洞子滑坡位于岷江左岸的一级支沟（七盘沟）沟口的左侧，由两个单体滑坡组成，各单体滑坡又由前部滑坡区（崩滑松散堆积体）和后部变形区（变形体）组成。两单体滑坡平面形态整体上呈“舌状”。滑坡地表形态较为复杂，滑坡区坡面起伏，前缘在本次5.12特大地震后发生崩滑，坡面较陡，坡度35～60°，中部及后部坡面相对平缓，且多级平台陡坎，坡度15～46°。该滑坡边界：Ⅰ号滑坡后缘以通讯基站下部平台裂缝位置为界，高程约1430m，前缘位于公路内侧边坡底部，高程约1320m，滑坡左侧以凹形地貌为界，切割深度较浅，表层为洪积物，未见基岩出露。Ⅰ号滑坡由前部的滑坡区和后部的变形区组成，前部滑坡区后缘以已崩滑区后缘边界延后约5～10m，前缘以公路内侧边坡底部为界；后部变形区后缘以通讯基站下部平台裂缝位置为界，前缘以公路内侧边坡中部漂石土层上边缘为界。Ⅱ号滑坡由前部的滑坡区和后部的变形区组成，前部滑坡区后缘以已崩滑区后缘边界延后约5～10m，前缘以公路内侧边坡底部为界；后部变形区后缘以Ⅰ号滑坡左侧边界高程约山脊裂缝位置为界，前缘以公路内侧边坡中部漂石土层上边缘为界。2.1.2滑坡规模Ⅰ号滑坡纵向长约180m、横向宽约175m，平面面积约1.42万m2，平均厚度为9m，总体积为17万m3，为中型滑坡。在5.12特大地震作用下，滑坡体前缘发生了崩滑，崩滑松散堆积体纵向长约70米，横向宽约140m，体积约1.6×104m3。Ⅱ号滑坡纵向长约110m、横向宽约60m，平面面积约0.32万m2，平均厚度为7.5m，总体积为4.2万m3，为小型滑坡。在5.12特大地震作用下，滑坡体前缘发生了崩滑，崩滑松散堆积体纵向长约10米，横向宽约40m，体积约0.1×104m3，残留在斜坡上的滑坡体纵向长约30米，横向宽约60m，体积约0.6×104m3。2.1.3灾害体物质组成与结构①滑体物质组成及结构特征..... .....Ⅰ号滑坡和Ⅱ号滑坡前部崩滑区松散堆积体均为碎块石土后部变形区变形体滑体为表层的坡洪积层，其物质组成自上到下分别为：为粉质粘土夹碎块石，厚3.0～10.0m,褐黄至灰绿色，土石比为3∶7～4∶6，碎块石岩性为泥盆系月里寨群，为灰褐色或灰色粉砂岩、板岩和灰绿色千枚岩等，碎石粒径一般为2～5cm，黄块石块径一般为10～30cm，少量块径达1m，块石呈棱角状或次棱角状，中～强风化，骨架结构充填粉质粘土，土干～稍湿～湿，可塑～硬塑。土体结构表层较松散、下部稍密～中密。②滑面（带）结构特征滑坡区无明显滑带，可能存在的潜在滑动面为土岩界面和土体分层界面（坡洪积碎石土和洪积碎块石土界面），因此，其潜在滑动面滑坡物质组成及结构特征与滑体土基本相同。③滑床物质组成及结构特征Ⅰ号滑坡和Ⅱ号滑坡潜在滑动面均为土岩接触面，滑床为泥盆系月里寨群中部灰绿色千枚岩，岩体较，抗风化能力较差，岩层为倾向北西的单斜岩层。千枚岩为泥质粉砂岩，泥质、钙质胶结，千枚岩矿物成份为长石、石英，裂隙较发育，岩石呈中-强风化。2.1.4滑坡的水文地质条件1)地表水由于汶川县降雨量较少，降雨强度不大，气候较为干燥，勘查区基本无地表水。降雨后地表水直接渗入地下，补充地下水源，无地表径流。2)地下水滑坡区地下水按赋存特征可分为松散堆积层孔隙水和基岩风化网状裂隙水。勘查区内的土层即滑体土主要为坡洪积碎石土(Q4dl+pl)和洪积碎块石土（Q4pl），为含母岩碎屑的粉质粘土、碎石夹粉质粘土、卵石土等。在碎石含量较多的滑体土中孔隙相对发育，雨季在局部地段可形成上层滞水，孔隙水的来源主要是大气降水补给。由于坡残积土主要为粉质粘土夹碎石，透水性较好，其中所夹碎石分布不均，孔隙发育程度不一，含水亦不均匀，在雨季，滑体土中形成潜水，但不能形成均匀统一的潜水位。基岩风化裂隙水水量也很小，仅见湿润状。滑坡体内无地下水位线，因此不需对地表地下水简分析与侵蚀性。..... .....2.1.5主要变形特征据勘查资料，滑坡可见变形破坏的痕迹，主要表现在地面拉裂、局部崩滑等现象。该滑坡在5.12大地震作用和近期降雨作用下，目前变形特征较为明显。Ⅰ号滑坡和Ⅱ号滑坡变形迹象相似，变形主要表现为前部滑坡区的崩滑、张拉裂缝发育和后部变形区的张拉裂缝发育。5.12特大地震引起了滑坡区前缘发生了大规模的崩滑，崩滑堆积体掩埋了滑坡前缘的公路（G213线），为保证公路的运行，当地公路部门在勘查工作期间已对公路上的崩滑体进行了清除，但由于只是对崩滑体进行局部措施，而未对整个崩滑体进行有效措施，勘查工作期间仍然不时有小型崩滑、落石掉块等现象发生。已崩滑边界上部自发生前部发生崩滑后的牵引作用发育了大量张拉裂缝，在滑坡区后缘，拉裂缝明显，张开宽度10～25cm不等，并有上下错动，但延伸长度不长约17m。在Ⅰ号滑坡的滑坡区左侧处出现羽翼状裂缝，裂缝张开宽度7～38cm，间距约1～1.6m。滑坡区在余震和降雨作用下，变形仍在继续，且在勘查工作期间仍不时发生小型崩滑和裂缝不断增大的现象。5.12地震后，由于地震作用使得后部变形区中后部出现大量张拉裂缝，在变形区后缘处，拉裂缝明显，张开宽度较大，上下错动也较大，探槽工程追踪最深为2.2m，但延伸长度不长，贯通性不好。在变形区中部台阶上出现多处张拉裂缝，裂缝走向大致与坡面方向垂直，张开宽度大小10～35cm，局部有上下错动，延伸长度不大且裂缝较为不贯通。由于降雨及余震的作用，变形区裂缝在勘查工作期间仍在进一步发展发育。整体上，滑体内发生的地面变形裂缝的走向以近似垂直坡面方向为主，但裂缝主要为地表不均匀变形在地震作用引起的变形裂缝。2.2影响地质灾害体稳定性的主要因素影响金洞子滑坡稳定性的因素主要包括地形地貌、地层岩性、地震作用、水的作用及人类工程活动等。（1）地形地貌金洞子滑坡地处中低山之间相夹持的河谷斜坡地带，为岷江左岸的一级阶地斜坡地带，地形总体东高西低，斜坡坡度较大，为滑坡发育提供了有利的条件。（2）地层岩性..... .....第四系覆盖层结构较松散，易渗水，其物质组成主要为含碎石、粉质粘土组成的碎石土，其强度较低，当其含水量较大时，抗剪强度将进一步降低，易沿与第四系残坡积覆盖层和基岩之间存在的力学性质差异性面产生滑移。斜坡下覆基岩主要为千枚岩，遇水易软化，抗剪强度低，可能沿强风化岩层面上下的不同结构岩层之间存在的力学性质差异性面产生滑移。（3）地震作用在本次5.12特大地震作用下，滑坡体前部已发生了较大规模的崩滑，崩滑后使得滑坡前部临空面进一步增大，同时，地震使得斜坡体表层覆盖层更加松散，有利于滑坡进一步变形破坏。（4）水的作用水是产生滑坡的重要因素，暴雨或持续降雨将造成滑体岩土体饱水，增大岩土体重度，降低岩土体的抗剪强度，导致坡体稳定性降低；同时静、动水压力对坡体的稳定性影响很大，可能导致坡体的失稳破坏。（5）人类工程活动滑坡体前缘公路边坡开挖改变了坡体的原始地形，对坡体前缘卸荷，减小了滑体阻滑力，从而降低滑坡的稳定性。3地质灾害体稳定性评价和预测3.1崩滑松散堆积体稳定性分析滑坡区目前已发生了崩滑，崩滑松散堆积体目前一直有溜滑、落石、滚石现象发生，处于不稳定状态。在地震和降雨作用将导致堆积体的进一步崩滑，直至形成一个相对稳定的斜坡（沿自然休止角坡面稳定）。未发生崩滑的区域为阶地前缘构造的自然斜坡，物质组成为洪积碎块石土和冲洪积漂卵石层互层结构，分层界面明显，漂卵石层呈水平带状分布，本次特大地震后未发生崩滑，只是表层松散体发生崩落，考虑其物质组成及结构构造，斜坡整体处于稳定状态。但由于地震的影响，目前斜坡表层松散，碎块石的细小颗粒和漂卵石层表层沿坡面落石、滚石现象。而滑坡区的进一步崩滑将可能削弱已崩滑后缘边界上部表层土体的阻力区，使上部表层土体丧失部分阻力，从而发生表层溜滑。因此，对崩滑区在地震及降雨作用下的进一步崩滑进行防护，对已有的崩滑松散体是很有意义的。采用类比法及经验法中的碎石土斜坡自然稳定坡角（自然休止角）预测斜坡查表法对滑坡区松散堆积体进行稳定性预测。选取1-1′剖面、2-2′剖面和3-3剖面对斜坡进行稳定性预测。崩滑松散堆积体，结构松散，坡度容许值取1：1.25..... .....，由于目前崩滑松散堆积体的坡角都大于1：1.25，因此崩滑松散体目前都处于不稳定状态，在降雨和地震等外力作用下，将可能再次发生大规模的崩滑。3.2Ⅰ号滑坡右侧前缘未崩滑斜坡稳定性分析Ⅰ号滑坡右侧，未发生崩滑的自然斜坡由于其物质组成为洪积层和冲洪积的混合堆积，为阶地前缘堆积构造，其物质组成为碎块石土夹漂卵石层，漂卵石层呈水平带状分布，无发生崩滑的条件，在本次特大地震作用下也未发生大规模的崩滑，只是表层松散体的剥落，但考虑地震后斜坡表层松散，斜坡坡度较大，目前斜坡表层的碎块石中的细小颗粒和漂卵石一直在发生沿斜坡的飞石、滚石现象。而对于斜坡整体，在本次特大地震后，未发现斜坡顶部有裂缝等变形迹象，且从汶川国道213线沿线有多处类似的稳定阶地斜坡情况来看，说明该斜坡整体为稳定的。因此，Ⅰ号滑坡右侧前缘未崩滑斜坡由于是阶地结构，其整体为稳定的，但表层由于地震后较松散，局部不稳定。3.3残留滑坡体和变形体稳定性分析3.3.1计算剖面确定本次计算以I号滑坡1－1′剖面、2－2′剖面和II号滑坡3－3′剖面为计算剖面，对其进行了稳定性计算，以分析各剖面的稳定状态。3.3.2计算工况及荷载根据《滑坡防治工程设计与施工技术规范》，滑坡等级II级，暴雨工况以20年一遇（5%频率）暴雨考虑；工作区处于Ⅷ度区，地震加速度为0.20g考虑。滑坡稳定性及各滑块的剩余下滑力验算,采用以下工况：工况1：自重+地表荷载工况2：自重+地表荷载+暴雨工况3：自重+地表荷载+地震3.3.3计算方法计算方法采用不平衡推力传递法。按折线滑动面将土体分成条块，假定条间力的合力与上一条土条底面平行，然后根据各分条力的平衡条件，逐条向下推求，直至最后一条土条。假定土壤孔隙水压力按线性分布时：..... .....式中：：推力传递系数；：第个条块末端的滑坡推力（kN/m）;：抗滑稳定安全系数：第个条块地下水位线以上土体天然重量（kN/m）；：第个条块地下水位线以上土体天然重量（kN/m）；：第个条块土体两侧静水压力的合力；图3.4孔隙水压力计算示意图：第个条块土体底部孔隙水压力；：第个条块所在滑动面上的内摩擦角（°）；：第个条块所在滑动面上的倾角（°）；：第个条块所在滑动面上的单位粘聚力；：第个条块所在滑动面上的长度；其中孔隙水压力的计算说明见图3.4。3.3.4计算成果（1）I号滑坡变形体稳定性计算以主剖面2-2′剖面为例，2-2′剖面的滑动模式有以下三种：模式一：变形体整体沿岩土界面滑动从高程约1375.5m处（C剪出口）剪出破坏，为整体滑动破坏。..... .....模式二：变形体中前部从高程约1396.5m处滑体土层最薄处（B剪出口）剪出破坏，为局部滑动破坏。模式三：变形体中前部从高程约1413m处滑体土层最薄处（A剪出口）剪出破坏，为局部滑动破坏。变形体稳定性计算简图见下图（图3.5），按照上述计算工况和参数选取原则进行计算取得的稳定性计算结果见表3.2。图3.1　I号滑坡变形体2-2／剖面滑动模式表3.2　I号滑坡变形体稳定性计算成果表计算剖面计算工况稳定系数安全系数剩余下滑力（KN）2-2／剖面A剪出口工况11.651.150工况21.621.100工况31.061.1071B剪出口工况11.631.150工况21.601.100工况31.051.10288C剪出口工况11.231.150工况21.211.100工况31.061.109231-1／剖面A剪出口工况11.581.150工况21.551.100工况31.121.100根据滑坡稳定状态划分，由表3.2可知，I号滑坡变形体1-1/剖面和2-2/剖面的整体在天然和暴雨工况下均为稳定，在地震工况下为基本稳定；2-2/..... .....剖面局部在所有工况下均为稳定。因此，对于变形体来说，其总体为基本稳定~稳定状态。（2）Ⅱ号滑坡变形体稳定性计算Ⅱ号滑坡的3-3′剖面的滑动模式有以下四种：模式一：变形体整体沿岩土界面滑动从高程约1750m处（D剪出口）剪出破坏，为整体滑动破坏。模式二：变形体中前部从高程约1364m处滑体土层最薄处（C剪出口）剪出破坏，为局部滑动破坏。模式三：变形体中前部从高程约1373.5m处滑体土层最薄处（B剪出口）剪出破坏，为局部滑动破坏。模式四：变形体中前部从高程约1377m处滑体土层最薄处（A剪出口）剪出破坏，为局部滑动破坏。变形体稳定性计算简图见下图（图3.6），稳定性计算结果见表3.3。图3.6　Ⅱ号滑坡变形体1-1／剖面滑动模式表3.3　Ⅱ号滑坡变形体稳定性计算成果表计算剖面计算工况稳定系数安全系数剩余下滑力（KN）3-3／剖面A剪出口工况12.331.150工况22.001.100工况31.201.100B剪出口工况11.971.150工况21.691.100工况31.081.1017C剪出口工况11.811.150工况21.631.100..... .....工况31.091.1021D剪出口工况11.161.150工况21.141.100工况31.061.10648根据滑坡稳定状态划分，由表3.3可知，Ⅱ号滑坡变形体3-3/剖面的整体在天然和暴雨工况下均为稳定，在地震工况下为基本稳定；局部在所有工况下均为稳定。因此，对于变形体来说，其总体为基本稳定~稳定状态。（3）Ⅱ号滑坡残留滑坡体稳定性计算以主剖面2-2′剖面为计算剖面，残留滑坡体稳定性计算简图见下图（图3.7），按照上述计算工况和参数选取原则进行计算取得的稳定性计算结果见表3.4。图3.7　残留滑坡体滑动模式表3.4　Ⅱ号滑坡残留滑坡体稳定性计算成果表计算剖面计算工况稳定系数安全系数剩余下滑力（KN）3-3／剖面残留滑坡体工况11.031.1532工况20.981.1066工况30.831.10153根据滑坡稳定状态划分，由表3.4可知，残留变形体在天然工况下为欠稳定，在暴雨和地震工况下为不稳定。因此，残留体总体为欠稳定~不稳定状态。由表3.2~表3.4可知，变形区（变形体）在自然条件和暴雨条件下都处于稳定状态，在地震作用下处于基本稳定状态，残留滑坡体在自然条件下处于欠稳定状态，在暴雨和地震作用下处于不稳定状态。这和本次勘查过程对斜坡的调查结果基本一致。3.4稳定性综合评价通过宏观稳定判断、稳定计算分析，得出金洞子滑坡稳定分析的主要结论如下：1)金洞子滑坡目前处于临界状态，前部滑坡区虽已发生了崩滑，但崩滑松散堆积..... .....体坡度较大（大于自然稳定坡角），目前仍在变形破坏，有再次发生大规模崩滑的可能，且已崩滑区上部表层土体松散，易发生再次崩滑。2)对于Ⅰ号滑坡右侧前缘未崩滑斜坡目前整体处于稳定状态，只是表层松散体易发生落石掉块，为不稳定。3)对于Ⅱ号滑坡存在的残留滑坡体目前处于欠稳定状态，极易在外力作用下再次发生滑动破坏。4)滑坡处于地震Ⅷ级区，地震对滑坡稳定非常不利，I号滑坡和II号滑坡后部变形区（变形体）在地震工况下处于基本稳定状态，但前部滑坡区的不断溜滑将使得后部变形区（变形体）前缘卸荷，进一步发展将有可能有失稳危险。4治理工程设计4.1工程等级、设计荷载组合、参数与设计标准4.1.1工程等级根据《滑坡防治工程设计与施工技术规范》中滑坡危害程度等级划分表，金洞子滑坡体一旦滑动，根据目前的保护对象分布情况，粗略计算其造成的直接经济损失将达<500万元，危害人数70人<300人，但其威胁到国道（二级公路），故地质灾害危害程度分级为Ⅱ级。4.1.2设计荷载根据《滑坡防治工程设计与施工技术规范》和金洞子滑坡的灾害等级，作用在灾害体上的荷载组合如下：工况1：自重+地表荷载+暴雨；工况2：自重+地表荷载+地震；工况3：自重+地表荷载+暴雨+地震。4.1.3设计标准与设计参数4.1.3.1基本资料和相关规程、规范（1）《汶川县城区重大地质灾害隐患应急勘查项目金洞子滑坡勘查报告》（2）《汶川县城区重大地质灾害隐患应急勘查项目金洞子滑坡治理工程可行性研究报告》（2）《滑坡防治工程设计与施工技术规范》(中华人民共和国国土资源行业标准)；（3）《建筑地基基础设计规范》(GB50007-2002)；..... .....（4）《建筑边坡工程技术规范》(GB50330-2002)；（5）《混凝土结构设计规范》(GB50010-2002)；（6）《公路路基设计规范》（JTJ013-95）；（7）《建筑抗震设计规范》GB50011－2002；（8）《堤防工程设计规范》(GB50286-98)。（9）《岩土工程勘察规范》(GB50021-2001)；（10）《砌体结构设计规范》(GB50003-2001)；（11）《室外排水设计规范》(GB50101-2005)；（12）《地质灾害防治工程设计技术要求》（国土资源部）。4.1.3.2设计标准（1）工程安全运行模数防治工程结构设计基准期为50年。（2）安全系数金洞子滑坡治理工程等级为Ⅱ级，安全系数为1.20。4.2工程布置4.2.1工程总体布置根据《金洞子滑坡治理工程可行性研究报告》推荐方案，金洞子滑坡采用清坡工程+挡墙工程+排水工程。（1）对滑坡区进行清坡处理，清除Ⅱ号滑坡的残留滑坡体，松散堆积体按1：1.25进行清坡，同时清除斜坡表层松散块体和已崩滑上部边界处松散层，松散层也按1：1.25进行清坡。（2）挡土墙布置挡墙布置在公路内侧斜坡底部，高程1318m~1320m，Ⅰ滑坡挡土墙两端地理坐标分别为X1：361564.7，Y1：3481314.8和X2：341416.8，Y2：3480744.2，挡墙长度180m，Ⅱ号滑坡挡土墙两端地理坐标分别为X3：341806.5，Y3：3481175.6和X2：341416.8，Y2：3480744.2，挡墙长度60m，挡土墙详细布置情况见附图。（3）截排水沟布置设置两条截排水沟，即截水沟1和截水沟2。截水沟1和截水沟2大致沿着变形区边界布置，根据做以调整，长度为130m。排水沟3布置在变形体中部，长度为..... .....310m。截排水沟总长度为440m。详细布置情况见图。4.2.3分项工程设计4.2.3.1挡土墙设计（1）挡土墙的布设在公路内侧斜坡底部设置桩板式挡墙以拦挡崩滑松散体的进一步崩滑和表层的落石、滚石现象发生，即沿公路内侧斜坡底部附近设置重力式挡土墙，长240m。（2）挡土墙材料：墙身和基础均采用M10浆砌块石。（3）挡土墙设计依据《建筑地基基础规范》(GBJ50007-2002)规定：挡土墙的稳定验算中，安全系数取值为：考虑下滑推力时：抗滑安全系数Ks=1.0，抗倾覆安全系数：Kt=1.3；考虑库仑土压力时：抗滑安全系数Ks=1.3；抗倾覆安全系数：Kt=1.6挡土墙地基承载力的验算中，地基平均应力：P＜f，地基最大应力：Pmax＜1.2f，其中f为持力层地基承载力设计值。基底合力偏心矩e＜0.25b，其中b为基础宽度。依据《砌体结构设计规范》(GBJ50003－2001)，挡土墙应进行墙身抗压抗剪验算，抗压采用偏心受压计算，保证墙身最大压应力不大于墙身抗压强度。抗剪采用无筋砌体构件受剪计算，保证最大剪应力不大于砌体抗剪强度。（5）设计结果Ⅰ号滑坡挡土墙：挡土墙选型为俯斜式，挡土墙后应回填Φ值较大、透水性较好的砂性土或碎条石土，不能回填淤泥、耕填土、膨胀性粘土，并不应夹杂腐生物或有机质，挡土墙布置排水孔，墙背后设0.3m宽砂砾石反滤层，以利排水。挡墙长度共约180m。挡墙基础深0.5m，墙体高3m，顶宽0.8m，墙背坡比1∶0.1，墙面坡比1∶0.3，回填高度3m。挡墙采用浆砌块石砌筑。成果见附图。Ⅱ号滑坡挡土墙：挡土墙选型为俯斜式，挡土墙后应回填Φ值较大、透水性较好的砂性土或碎条石土，不能回填淤泥、耕填土、膨胀性粘土，并不应夹杂腐生物或有机质，挡土墙布置排水孔，墙背后设0.3m宽砂砾石反滤层，以利排水。挡墙长度共约60m。挡墙基础深0.5m，墙体高5m，顶宽0.8m，墙背坡比1∶0.1，墙面坡比1∶0.2，回填高度2m。挡墙采用浆砌块石砌筑。成果见附图。..... .....弃渣挡土墙：挡土墙选型为俯斜式，挡土墙布置排水孔，墙背后设0.3m宽砂砾石反滤层，以利排水。挡墙长度共约100m。挡墙基础深0.5m，墙体高3m，顶宽0.6m，墙背直立，墙面坡比1∶0.2，回填高度3m。挡墙采用浆砌块石砌筑。成果见附图。4.2.3.3地表排水设计(1)排水系统布置地表排水的目的是拦截滑坡地段以外的地表水，不使水流入滑坡区内，并尽快排除滑坡范围内的雨水，引导地表水在滑坡体外的稳定山坡处排走。地表排水系统包括截水沟、排水明沟等，沿滑坡后缘布置截水沟，尽量截住或减少滑坡体外来水流入滑坡体内；在滑坡体表面设置纵、横向排水明沟，将降水排除滑坡外。根据金洞子滑坡的地形条件，对金洞子滑坡共布置了两条截水沟和一条排水沟。排水系统的布置详见附图(2)截、排水沟结构截、排水沟采用梯形截面，浆砌块石护砌，在陡坎或者落差相对较大处采取多级跌水坎结构形式。(3)主要特征参数金洞子滑坡截、排水沟长度共计约440m，截、排水沟截面尺寸依据冲沟汇流面积和当地水文资料，估算排水流量，确定排水系统规模。计算公式采用暴雨推理法。地表排水流量按以下公式计算。排水沟面积的确定采用明渠均匀流公式计算式中：—设计地表水汇流量()；—设计暴雨强度—径流系数，0.7；—汇水面积。将汇雨面积和设计暴雨强度代入以上公式，可计算出设计地表水汇流量，然后利用明渠均匀流公式可确定排水沟截面尺寸。排水系统的设计断面尺寸均取相同断面：宽0.5m、深0.6m。排水沟采用浆砌块石衬砌，衬砌厚25cm。4.2.3工程量..... .....表4-2治理工程量计算表　项目名称单位工程量备注一坡面截排水工程　　　A1、截水沟m130.0　B2、排水沟m310.0　1截排水沟沟槽土方开挖m3774.4人工开挖，挑运100m2M10浆砌条石砌水沟m3305.1人工运块石等现场砌筑3回填土方m3372.7砌体结构两侧回填土方4伸缩缝制作m216.0沥青木板嵌塞5弃土外运m3556.6余土外运，人工装车汽车运输5Km二重力式挡土墙工程　　(1)Ⅰ号滑坡挡土墙m180　1基槽土方开挖m3426.0人工开挖，挑运20～50m2基槽石方开挖m3132.0人工开挖，挑运20～50m3M10块石挡墙砌筑m31188.0人工运石20～50m，现场砌筑4M10块石挡墙砌筑基础m3198.0搅拌机制料，胶轮车运输5土方回填m3594.0人工夯实回填6伸缩缝m259.4沥青木板嵌塞7反滤层制作m3178.2人工运砂卵石现场制作8PVC排水管m90(2)Ⅱ号滑坡挡土墙m60　1基槽土方开挖m3231.0人工开挖，挑运20～50m2基槽石方开挖m366.0人工开挖，挑运20～50m3M10块石挡墙砌筑m3495.0人工运石20～50m，现场砌筑4M10块石挡墙砌筑基础m399.0搅拌机制料，胶轮车运输5土方回填m3330.0人工夯实回填6伸缩缝m224.8沥青木板嵌塞7反滤层制作m399.0人工运砂卵石现场制作8PVC排水管m60三清坡工程　　　1土方开挖m323030.0　2弃土推土机外运m323030.0推至公路外侧陡坡下四其它工程　　　1浆砌条石弃渣挡土墙m3264挡土墙高3m，修建在公路外侧斜坡下部五征地及赔偿　　　1永久征地亩7.6旱地和果园　截排水沟工程m2541.0按每米1.2m2考虑　挡土墙工程m2540.0　　弃渣堆场m23958.0按堆厚6m考虑2施工临时征地亩2.5水田、旱地和果林　施工便道m2900.0约200m长，按宽4.5m考虑　办公房及文化福利设施建筑m2150.0搭设砖混结构房屋..... .....　水泥库房m2100.0搭设砖混结构房屋　设备库房及维修车间m2200.0搭设砖混结构房屋　配电房m240.0搭设砖混结构房屋　条块石、砂卵石堆场m2200.0硬化地面　搅拌站m2100.0硬化地面5工程监测方案设计5.1监测工作的任务和目的滑坡是一种复杂的地质灾害，由于现有勘察手段、经费、时间等因素的限制，对滑坡这一复杂的地质体的认识和评价存在一定的局限性。通过监测来了解滑坡体的演变过程，为滑坡的预测预报及工程治理提供可靠的资料和科学依据。通过滑坡监测，可以掌握滑坡的变形特征和变形规律及滑坡的规模、边界、滑动方向和失稳方式，为判断滑坡的发生时间及滑坡的危害程度提供重要信息，同时为避免和减轻滑坡灾害损失提供决策依据。金洞子滑坡防治工程监测的主要目的是，了解边坡在施工期和运行期其变形活动特征，判断滑坡稳定状态，保证施工的安全，并对防治效果进行检验，为今后的边坡防治提供经验。5.2监测设计方案主要技术依据及原则监测设计依据的技术依据有：①《国家水准测量规范》②《大地变形测量规范》③《岩土工程手册》监测设计的主要原则是：①立足现有监测手段，建立系统的监测网。②监测应作到目的明确、重点突出。③监测工作应贯穿整个工程的开始到结束。滑..... .....坡监测手段以布设监测点为主，同时辅以现场巡视，监测点的布设一般遵循以下总的原则：（1）监测点的布置一般按断面(也称剖面)布置，断面一般选在地质条件差、变形大、可能产生破坏的部位，如布设在断层、裂缝、地质结构变化的部位，或选在斜坡坡度陡、稳定性差的部位，也可选在作过模型试验或者分析计算的典型部位。（2）对于面积大且需要重点监测的斜坡，可布置多个断面，但断面的布置应有主次之分，主次断面的选择一般根据地质条件的好坏、边坡坡度的高低及结构上的代表性等方面的因素加以考虑。（3）主要断面布置的监测项目和使用的仪器应比次要断面多，而且主要断面使用的仪器精度和自动化程度也应比次要断面高。（4）同一监测项目应考虑平行布置，如监测滑坡的水平位移时，可将大地测量仪器、钻孔倾斜仪及地表倾斜仪盘同时布置，有利于各类仪器的观测成果相互印证，从而保证了观测结果的可靠性。（5）为了提高监测点的使用效率，监测点的布置可在原有的观测结果及巡视检查的基础上分期布置，这样可使监测点的布置具有针对性和代表性。（6）当主滑坡上有若干个次生滑坡时，监测的重点应放在变形及危害性大的次生滑坡上。至于其它次生滑坡也应有所兼顾。5.3监测工作现状金洞子滑坡目前尚未布置监测点和相应的监测设施，未进行过专业监测。5.4监测工作方案金洞子滑坡受降雨入渗的影响，因而监测工作主要为变形监测和地下水位监测，同时进行相应的水文、气象观测和现场的巡视检查。5.4.1变形监测滑坡区位移监测主要是了解施工期和运行期滑坡体位移量、位移变形速度、滑坡体活动范围，为滑坡安全和检验防治工程效果提供可靠的信息。滑坡区位移监测系统由地表位移监测和深部位移监测两部分组成。地表位移观测即观测平面位移量又观测垂直方向（即高程）的位移量。观测方法很多，可根据具体情况因地制宜地使用简易的观测方法和精密的观测方法。..... .....深部位移观测方法主要有测斜仪法、放射线同位素法、电阻丝法等，目前较为适用的是测斜仪法。5.4.2水文气象观测为取得所需要的第一手资料必须对降雨量等项目进行综合性监测。降雨量观测：利用汶川县气象站资料；5.4.3巡视检查由于自然因素的不可遇见性，以及监测仪表的局限性，为能正确分析和预报斜坡变形态势，从施工期到运行期都必须长期进行巡视检查。其检查项目有：地表及排水沟裂缝出现的位置、规模、延伸方向、发生时间等；地面鼓胀位置、范围、形态特征、幅度、发生时间等；地面沉降位置、形态、面积、幅度、发生时间等；塌方位置、范围、体积及发生时间；建筑物破坏和树木歪斜情况、发生时间等；地下水露头变化情况，井泉流量，水质变化特征突变等。巡视检查应有一套完整的管理制度，坚持日常巡视检查、年度巡视检查、特别巡视检查相结合，专业巡视检查与群众巡视检查相结合。每次检查应做好详细的现场记录，必要时应照相或摄影。在巡视检查中如发现异常，经复查后，应立即报告。5.4.5主要监测项目布置方案具体监测方案为，在剖面3-3’和2-2’上设置3个地表水平位移监测点及2个深部位移监测孔；剖面1-1’设置1个地表水平位移监测点。同时安排指定人员定期查看边坡段地表变形迹象。重点对滑坡体上的房屋，以及裂隙分布较多的斜坡部位的变形进行监测，同时在遇到较大降雨时应及时进行现场巡视、群测群防。5.4.6监测时间建议配备专门的监测人员，负责进行施工期和工程竣工后运行期的长期监测。要求从工程治理开始对工程持续进行监测观测，监测主要时段是雨季。表6-2监测工作布置一览表监测分类监测项目检测仪器监测点数监测周期位移大地形变全站仪7竣工后一个水文年深部位移钻孔倾斜仪2应力、应变应力、应变压力盒3其他巡视检查\..... .....6项目施工组织设计6.1施工条件汶川县金洞子滑坡防治工程主要包括清坡、桩板式挡墙和地表排水等，工程施工具有以下特点：①施工工程量大，施工工期紧，施工强度高。②工程期内有保护公路交通、灾民居民聚居地等特点。6.l.l场内外交通金洞子滑坡位于岷江左岸、岷江一级支流溪沟（七盘沟）沟口左岸斜坡地带，行政区划属汶川县威州镇七盘沟社区，位于汶川县城区，距汶川县城区中心约6km。汶川县北至州府马尔康246km，南距省会成都146km，是四川阿坝自治州重要的交通要道，交通方便。滑坡所在斜坡底部为国道213线，都汶高速公路距离工作区不到500m，交通方便。工程的场内交通运输主要依托国道213线和修建施工临时便道。施工所需的各种材料可用自卸式汽车将施工材料运至施工区；修建施工便道后，可用自卸拖拉机在施工现场转运。6.1.2风水电供应施工用水可以从岷江中直接抽取，生活用水可利用附近居民的生活供水设施解决。施工用电主要为空压机、施工照明及少部分小型辅助机械用电，用电负荷减小，用电电源可依托临近的供电系统。6.1.3施工占地和拆迁根据工程的施工特点、施工方案等，施工工作区内无耕地及其它农作物，但材料堆放和弃渣堆放需要征地。..... .....6.2天然建筑材料本工程主要包括清坡、抗滑桩、挡土墙、地表排水等，工程所需建筑材料主要为块石料、混凝土粗、细骨料，即砾石料和砂料。金洞子滑坡治理工程所需天然建筑材料主要为块石料，混凝土粗、细骨料，即砾石料和砂料。块石料、砾石料和砂料均可在七盘沟社区的多个砂石料场采购。块石料成份主要为灰岩，岩石力学强度高，性能好，不易软化，是良好的块石和砾石料；砂料主要为石英砂，质量好，完全满足所用混凝土细骨料质量要求；砂石料场距离工作区小于2.0km，运输方便，且满足工程对所需块石料、砾石料和砂料的质量、储量要求。6.3施工交通及施工总布置6.3.1对外交通金洞子滑坡附近公路网基本形成，根据不同物资来源，对外交通采用公路运输运至施工区。6.3.2场内交通运输施工所需的各种材料可用自卸式汽车将施工材料运至施工点；由于施工区没有便道，因此需修建施工临时便道以实现施工现场转运。6.3.3施工布置规划根据工程施工特点及要求，不设大规模的临时生活区，可视现场地形及工程进展情况，灵活布置施工管理营地、机械设备停车场、各种备料场及仓库。施工机械的维修及保培养等，可在七盘沟或汶川县城区的专业维修站点进行，施工期间必需专门建立维修保养场。现场施工人员住房可搭设工棚或租借当地民房。6.4施工方法及施工机械基本要求6.4.1施工方法6.4.1.1总则（1）在开工前应做好料场开采计划，确认土料、块石料、骨料的质量和可开采量满足设计要求；（2）项目施工前应做好工作面周围排水措施，有条件时宜考虑临时排水和永久排水相结合；..... .....（3）应注意降雨对边坡稳定的影响，不宜在雨季施工，不得在坡体上部堆放材料和弃碴；（4）施工中应做好临时安全监测工作，并派专人对边坡附近一定区域内进行巡视，发现地表裂缝或变形过大等情况时应及时通知相关单位进行妥善处理；（5）施工期间不得影响交通，不得危及过往车辆和行人安全；（6）应如实做好施工记录，发现施工质量问题、地质和建筑材料等不满足设计要求时，应分析原因，通知有关方面及时处理。6.4.1.2清坡工程施工（1）清坡工程施工时，施工现场出土路线应畅通，开挖的弃碴应及时运走，不得堆放在公路周围；（2）松散堆积体清坡工程应分段从上往下进行，坡面按设计坡率控制，坡面要稳定平顺，清坡工程基本维持坡面现貌，严禁大开挖。6.4.1.3挡土墙工程施工（1）浆砌体必须采用铺浆法砌筑。砌筑时，应先铺砂浆后砌筑，石块应分层卧砌、上下错缝，内外搭接，砌立稳定。（2）应采用M10水泥砂浆，条石强度不小于Mu30。石料选择质地坚硬、不易风化大致方正的毛石。（3）挡土墙应分段开挖，分段砌筑，墙后覆盖层开挖应采用跳挖，并做好临时排水等措施，严禁成片开挖，以免坡顶覆盖层溜滑。6.4.1.4排水工程施工排水工程施工应与设计要求配合，排水沟断面形式为矩形浆砌块石结构，施工程序为：测量放样→沟槽开挖→石块、水泥、砂、水等备料→石料洒水湿润→拌制砂浆→浆砌石砌筑→砂浆抹面→养护→沟侧回填。具体施工方法为：首先根据图纸测量放线将排水沟的位置确定下来，然后人工开挖沟槽，开挖完成后进行必要的修整、夯实，接着进行浆砌石砌筑，先砌沟底，再砌侧墙，最后在沟内侧抹面。所需石块由5t自卸汽车运至现场，就近工作面布置一台0.25m3移动式砂浆拌和机在现场拌制砂浆，人工筐抬至作业部位进行施工。6.4.2施工机械配制及要求表6.1主要施工机械设备序号机械名称型号单位数量..... .....1挖掘机1.0～1.5m3台32装载机0.5～1.0m3台33自卸汽车5～10t辆84推土机74kw台45振动碾10～15t台106砼搅拌机0.4m3台17空压机BV-12台18吊车10t台19小型斗车0.3m3辆610振捣器台106.5施工顺序及进度计划6.5.l施工顺序为充分利用土方机械，提高机械的利用率，建议各项施工活动的施工顺序如下：清坡工程→桩板式挡墙工程→地表排水工程。治理工程主要施工项目为土石方工程、混凝土工程和钢筋工程，工程施工尽量采用当地材料和人工。主要采用人力辅以机械施工。工程监测可结合防治工程施工同期完成。6.5.2施工进度计划根据工程设计方案、拟采用的施工方法等，确定工程总工期为6个月。于2009年3月始施工准备，主要修建施工道路、临建房屋，布置风、水电系统及施工机械进场；2009年3月至2008年7月为主体施工期，包括挡土墙、抗滑桩和排水沟修建等；2009年8月为收尾期，进行场地清理及资料整理。表6.1施工进度计划图施工进展情况时间2009.32009.42009.52009.62009.72009.8施工准备阶段施工道路　　　　　临建房屋　　　　　机械进场　　　　主体施工阶段清坡工程桩板式挡墙排水沟　　　..... .....施工收尾阶段场地清理　　　　　资料整理　　　　　7工程管理7.1管理机构本工程项目管理实行项目法人制、建设监理制和项目招标制。根据国务院办公厅关于加强基础设施工程质量管理的通知，按照政企分开的原则和《公司法》的规定，对该工程的管理实行项目法人负责制，对工程质量负总责。要求有独立项目法人组织实施，内设综合部、工程技术部、财务部和合同部，分别对该工程的质量、技术、安全和资金实施监督和管理，由项目法人组织实施的招投标工作，并与设计、施工单位签订合同。工程监理以公开招标方式选择有资质的监理单位承担。对勘测、设计、施工队伍选择和主要建筑材料的采购，按照公平、公正的原则，公开招标，择优选用；对工程造价和原材料价格由物价、审计部门审定；项目资金的使用由财政部门委派稽核人员进行监督。7.2工程管理范围和保护范围工程管理范围为斜坡防护工程治理措施所在的区域，保护范围为斜坡防护工程治理措施所在的区域与其有关联的其它区域。7.3工程设施维护与管理治理工程实施后应加强维护，与治理工程相关的设施均需严加保护，任何单位和个人不得毁坏、侵占和盗用。对斜坡和附近建筑场地应连续监测，并做好记录和分析，如果变形就应该根据需要进行防护。对本工程的维护管理提出以下基本要求：要成立管理机构，安排专职管理人员；要明确管理机构的任务和职责；要确定工程管理范围和保护范围；要配备通讯设施和交通工具；..... .....当发现工程安全隐患要及时加固，工程遭损失部位要及时检修和维修。8环保规划设计8.1设计依据《中华人民共和国环境保护法》《中华人民共和国水污染防治法》《中华人民共和国大气污染防治法》《中华人民共和国固体废物污染环境防治法》《中华人民共和国节约能源法》《中华人民共和国环境噪声污染防治法》GB12523—90《建筑施工场界噪声限值》8.2施工对环境影响的评价该建设项目施工对环境影响很小，施工前后对周边环境影响轻微，在施工过程中加强对大气、噪声、污水、废料、交通环境的保护措施可以将其对环境的影响降至很小的程度。8.3环境保护设计8.3.1生态环保1.在土方开挖回填时避开雨季，雨季来临前将开挖回填、弃方的边坡处理完毕。2.施工取土时采取平行作业，边开挖、边平整、计划取土，及时还耕，及时进行景观再造。3.在雨水充沛地区，及时设置排水沟及截水沟，避免边坡崩塌。4.在雨水地面径流处开挖时，及时设置临时土沉淀池拦截混砂，待建成后，及时将土沉淀池推平，进行绿化或被覆。5.对施工临时用地，先将原表层熟土集中堆放，待施工完毕后，再将这些熟土推平，恢复原地表层。..... .....8.3.2噪声防治1.当施工地段距住宅区距离小于150m时，为保证居民夜间休息，在规定时间内禁止施工。2.主动与施工路段附近的学校和单位及居民协商，对施工时间进行调整或采取其他措施，尽量减小施工噪声对教学和工作的干扰。3.注意机械保养，使机械保持最低声级水平；安排工人轮流进行机械操作，减少接触高噪声的时间；对在声源附近工作时间较长的工人，发放防声耳塞、头盔等，对工人进行自身保护。8.3.3水污染防治1.油料、化学物品等不堆放在民用水井及库岸附近，并采取措施，防止雨水冲刷进入水体。2.施工驻地的生活污水、生活垃圾、粪便等集中处理，不直接排入水体。3.对施工机械严格进行检查，防止油料泄漏。严禁将废油、施工垃圾等随意抛入水体。8.3.4原材料与保护资源的措施1.不得使用报废或国家禁用设备，不得超标浪费资源；2.对所用材料要妥善保管，不得浪费；3.占用土地要少占多利用的原则。8.4环境管理与环境监测8.4.1设置环境保护管理机构环境保护管理机构应独立于施工单位，由专人专班进行环境保护的管理，其基本任务是负责组织、落实、监督施工单位的环境保护工作。8.4.2环境保护管理机构的主要职责1.贯彻执行环境保护法规和标准；2.根据现场实际情况组织制定和修改环境保护管理规章制度并监督执行；3.制定并组织实施环境保护规划和计划；4.领导和组织环境监测，科学布置监测采样点，要求布置合理，能准确反映污染物排放及附近环境质量情况；5.检查环境保护设施的运行；6.推广应用环境保护先进技术和经验；7.组织开展施工单位的环境保护专业技术培训，提高人员素质水平。..... .....8.4.3环境监测1.定期监测建设项目排放的污染物是否符合国家或省、自治区、直辖市所规定的排放标准；2.分析所排污染物的变化规律，为制定污染控制措施提供依据；3.负责污染事故的监测及报告。9工程概算9.1编制依据⑴《水利建筑工程概算定额》（2002）⑵《水利建筑工程预算定额》（2002）⑶《水利工程施工机械台时费定额》（2002）⑷国家发改委计价[2002]10号文⑸其他相关国家地方文件、规定资料9.2人工工资标准人工工资标准根据《水利工程设计概（估）算》编制规定。9.3材料预算价格主要材料采用当地供应，根据汶川县市场价格并经综合测算取定。9.4费用标准工程费用以定额取价为计算基础，其中包括：直接费、间接费、计划利润、税金，总投资费用由治理工程费、二类专用费、基本预备费组成。各项费率按《水利工程设计概（估）算编制规定》水总［2002］116号文规定和相关规定计取。9.5经费概算本次治理方案总投资为201.63万元。经费概算总表、基础价格及单价分析表见单行本。..... .....10经济、社会效益评价10.1经济效益评价金洞子滑坡由两个单体滑坡组成，滑坡的稳定性都将影响到滑坡前部21户居民70多人，近10亩果园及耕地。此外还影响到280m的国道213线和滑坡体所在斜坡坡顶通信基站。根据汶川县的灾后重建计划，金洞子滑坡前部为汶川县城区重要聚居地。因此该滑坡一旦失稳滑动，将直接威胁聚居地人民的生命财产安全，可能直接经济经济损失将接近500万元左右，间接损失更大。金洞子滑坡的治理经费201.63万元，治理后产生的经济效益巨大。10.2社会效益评价本项工程属地质灾害防治工程，滑坡经治理后，有利于灾区人民安居乐业，有利于社会稳定，有利于构建和谐社会。10.3环境效益本项工程实施后，原来可能失稳破坏的滑坡得到防护，防止了水土流失，保持了水土。但在施工期间，单项工程需对局部地段实施开挖及便道的修筑、设备堆放，材料进场等需要占用一定数量的临时性用地，但对水质、空气及其它方面无大的影响，且均为临时性。施工期间生产废水主要来源于砂石料冲洗、混凝土拌和养护，主要污染物为悬浮物。以上废水采取静置沉淀后集中排放，对附近溪、沟及长江水质影响不大。施工期间施工机械与车辆将增加，尾气和粉尘污染较大，对附近空气质量将有一定程度的不良影响，同时给周围环境将带来一定的噪声污染，施工结束后将消失。可见，滑坡经防护治理，可改善岸库周边地质环境条件，有益于环境保护。..... .....11存在问题和建议11.1结论（1）金洞子滑坡由两个单体滑坡组成，每个单体又由前部的滑坡区和后部的变形区组成。目前2个滑坡的滑坡区为不稳定状态，前部已经发生了崩滑，一直在发生小型崩滑、落石、滚石现象，一旦遇到暴雨和地震的作用，有再次发生大规模崩滑的可能；变形区目前虽然存在很多变形迹象，但经勘查及稳定性验算后知，其变形裂缝为地震引起的局部土体变形，而不是发生滑坡的变形特征。（2）对可行性研究报告提出的治理方案“清坡+重力式挡墙+截排水”进行了进一步细化设计，并据此计算了工程经费的概算，编制了概算书。治理费用概算为201.63万元。11.2建议（1）对治理区规划建筑应必须进行严格控制。（2）加强巡视监测工作，及时掌握边坡斜坡的异常动态，特别是变形体的变形监测，做好群测群防工作。（3）注意滑坡治理措施的维护保养，保障滑坡治理工程的正常运行及其功能的有效发挥。（4）施工图设计需深化方案设计，以保证滑坡治理方案安全、经济。.....'
