崂山区沙子口前登瀛排涝工程（一期）初步设计报告

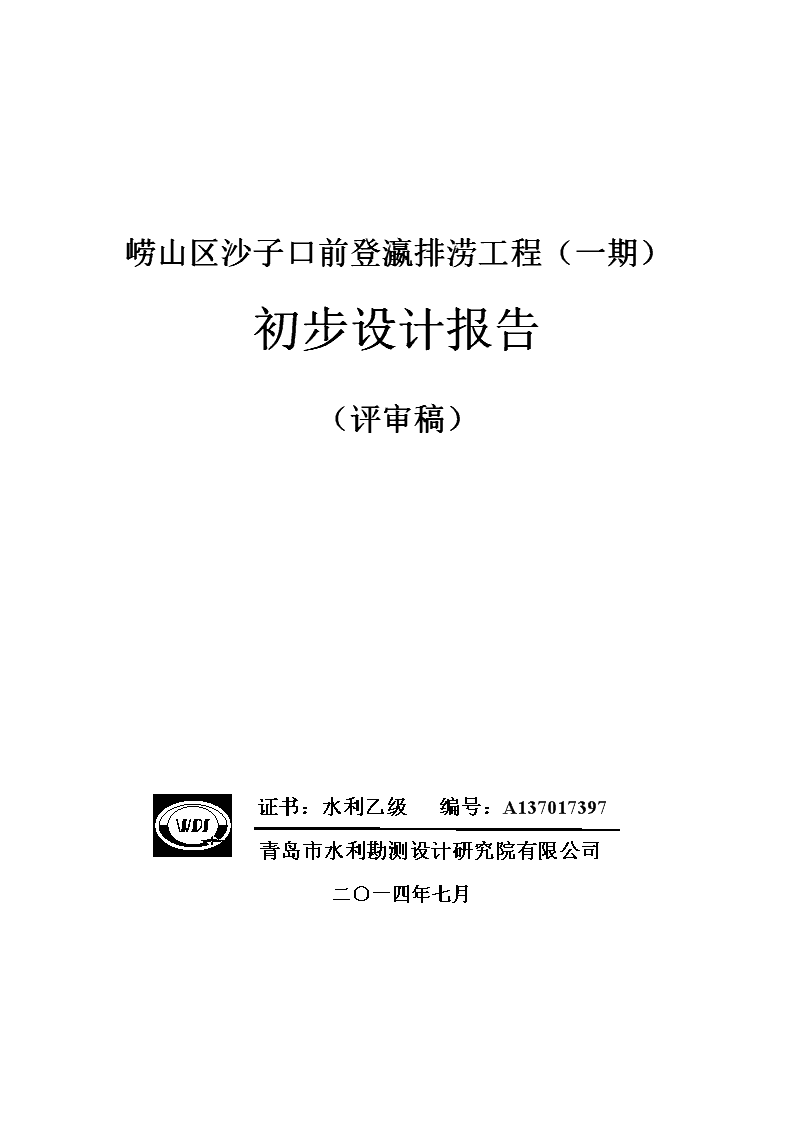

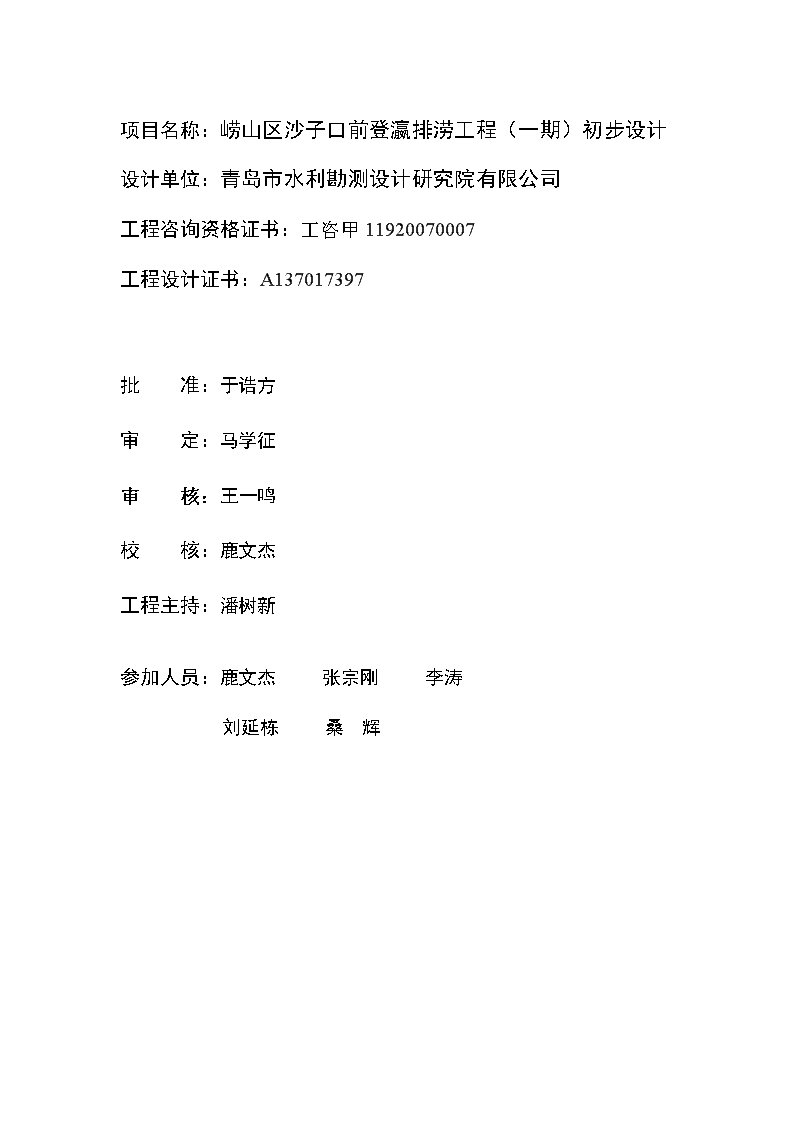

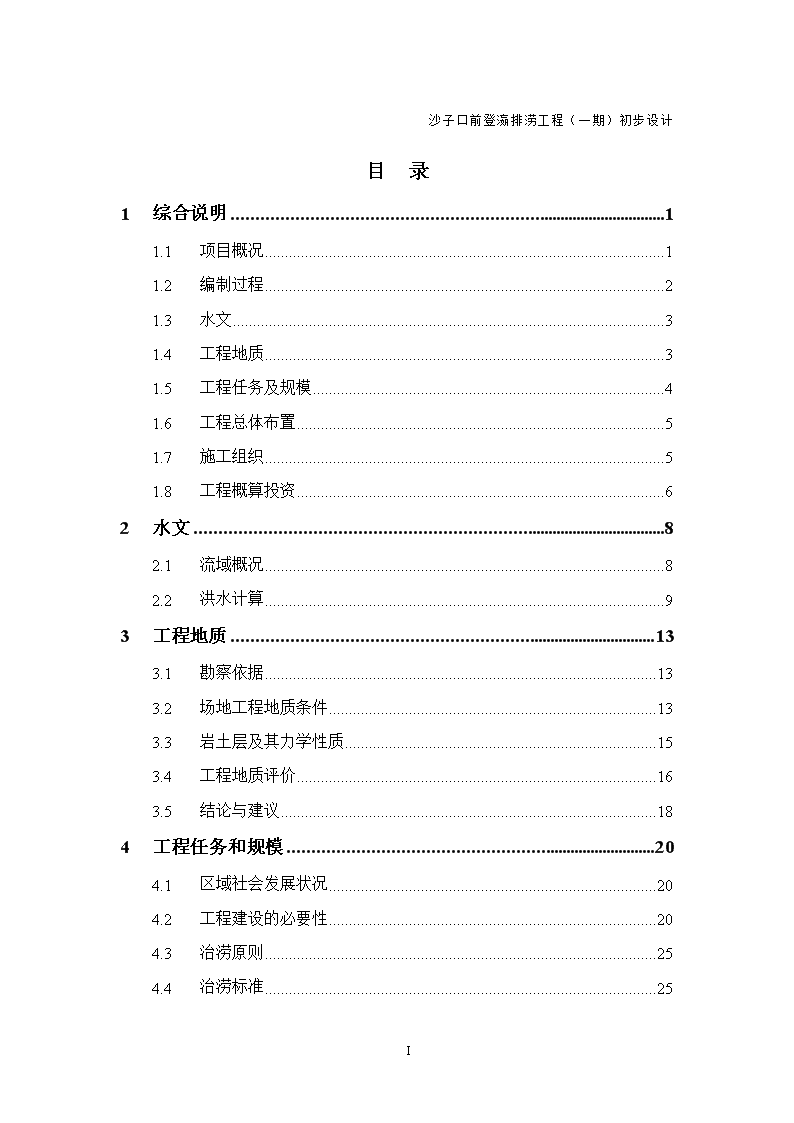

'崂山区沙子口前登瀛排涝工程（一期）初步设计报告（评审稿）证书：水利乙级编号：A137017397青岛市水利勘测设计研究院有限公司二○一四年七月 项目名称：崂山区沙子口前登瀛排涝工程（一期）初步设计设计单位：青岛市水利勘测设计研究院有限公司工程咨询资格证书：工咨甲11920070007工程设计证书：A137017397批准：于诰方审定：马学征审核：王一鸣校核：鹿文杰工程主持：潘树新参加人员：鹿文杰张宗刚李涛刘延栋桑辉 沙子口前登瀛排涝工程（一期）初步设计目录1综合说明11.1项目概况11.2编制过程21.3水文31.4工程地质31.5工程任务及规模41.6工程总体布置51.7施工组织51.8工程概算投资62水文82.1流域概况82.2洪水计算93工程地质133.1勘察依据133.2场地工程地质条件133.3岩土层及其力学性质153.4工程地质评价163.5结论与建议184工程任务和规模204.1区域社会发展状况204.2工程建设的必要性204.3治涝原则254.4治涝标准2519 沙子口前登瀛排涝工程（一期）初步设计4.5治涝范围254.6工程任务254.7黄家河相关段治理概况和排涝水位264.8现状排水渠过流能力分析274.9排水渠纵、横断面275工程布置及建筑物295.1设计依据295.2工程等别和标准295.3渠线选择305.4建筑物型式315.5工程总布置345.6排水渠设计345.7渠道水力计算356施工组织设计406.1施工条件406.2施工导流416.3主体工程施工426.4施工总布置446.5其它注意事项456.6施工进度计划457环境保护设计477.1设计依据及采用标准477.2环境保护设计488水土保持设计538.1设计依据5319 沙子口前登瀛排涝工程（一期）初步设计8.2工程区水土流失及水土保持现状538.3水土流失预测538.4水土流失危害分析538.5水土流失防治措施548.6方案实施的保障措施559劳动安全与工业卫生569.1设计依据569.2劳动安全措施569.3工业卫生579.4应急措施589.5安全与卫生机构设置5810节能设计5910.1节能设计依据和原则5910.2节能措施综述5910.3节能设计5911工程管理6111.1管理机构设置6111.2管理范围和保护范围6111.3管理规章制度6112投资概算6312.1编制说明6312.2投资概算6419 崂山区沙子口前登瀛排涝工程初步设计1综合说明1.1项目概况1.1.1地理位置沙子口前登瀛排涝工程位于沙子口街道前登瀛社区南部，北起崂山路，南至黄家河，西靠新建09大道，东连小河东社区。因地势低洼，当地俗称“登瀛洼”，位置见图1.1。图1.1工程位置示意图19 崂山区沙子口前登瀛排涝工程初步设计自然概况一、气象水文沙子口属暖温带沿海湿润季风区，具有湿润温和、四季分明、春凉回暖晚、夏热雨量多、秋暖降温迟、冬冷雨雪少的气候特点。1956~2010年多年平均降水量699.1mm，受地理位置和自然环境的影响，降水具有区域分布不均，具有年际变化较大和年内分配不均的特点。全年降水多集中在6~9月份，多年平均降水562mm，占年降水量的80.4%，汛期降水量往往集中在几次暴雨中，受台风影响，短时暴雨强度较大。风向随季节变化，冬季多西北风，夏季多东南风，平均风速3.7m/s，最大风速可达28.0m/s。由于工程地处山丘区，洪水完全由暴雨形成，洪水陡涨陡落，一次洪水历时一般在20～30h。造成本流域暴雨的主要天气系统有气旋、台风、峰面、切变线等。二、地形地貌沙子口街道位于青岛市区东部，全境在崂山巨峰西南部，为进出崂山之南大门，地理座标当北纬36°06"～36°12"，东经120°30"～120°38"，海拔在100～1100米之间，地势呈北高南低，总面积108.27平方公里。1.1.1社会经济概况沙子口街道辖39个社区居委会，总人口56305人；总面积10827公顷，其中耕地面积121.8公顷。沙子口街道工业基础雄厚，现规模较大、效益较高的行业有电线电缆、玻璃、化工、塑钢、纺织、建材、啤酒、饮料、水产加工等，主要产品50余种，部分产品获国优、部优、省优称号，产品远销日本、韩国、瑞士、德国、美国、新加坡、香港等10多个国家和地区。通过产业结构调整、企业改制和技术改造，企业的创新能力和生产效益实现较快发展。1.2编制过程2014年03月，我公司先后进行了项目区渠道工程现场工程测量、水文资料19 崂山区沙子口前登瀛排涝工程初步设计的搜集等外业工作。在取得各项基础资料后，根据国家和水利部现行有关规范，编制完成了《崂山区沙子口前登瀛排涝工程项目建议书》并得到崂山区发改局的批复（青崂发改函【2014】189号）。2014年7月，我公司根据批复编制完成了《崂山区沙子口前登瀛排涝工程初步设计报告》。1.1水文前登瀛排水渠为黄家河支流，总流域面积0.701km2，干流比降0.0298m/m。前登瀛各断面设计标准洪峰流量如下表。表1.1前登瀛排水渠各断面洪峰流量表断面排水渠名称控制面积比降5年一遇洪峰备注（km2）（m/m）（m3/s）5支沟一0.1530.03071.18前登瀛片区4支沟二0.1160.03490.843支沟三0.0160.04520.172前登瀛分干渠0.2850.02222.161前登瀛总干渠0.7010.02984.99并入岭西片区1.2工程地质1、地形地貌勘察区属山前河流冲积平原，地形稍有起伏，地势由西向南缓慢倾斜。场区属于河流冲积平原区，地形起伏不大，地势低平开阔，地面标高1.15～4.15m左右，现状排水渠较狭窄，上口宽约1.0m，左侧为农田，右侧为道路，普遍淤塞严重。2、地质构造依据区域地质资料，拟建场地位于青岛～海阳断块凸起V级构造单元上，自上元古代以来，一直处于长期、缓慢、稳定上升的隆起状态，中生代燕山晚期，构造活动强烈，伴随大规模岩浆岩侵入，形成稳定的花岗岩岩基。根据区域地质资料，工作区北侧有劈石口断裂经过，走向NE65°，倾向NNW，倾角62°，该断裂为非活动性断裂，对本区的稳定性无不利影响。19 崂山区沙子口前登瀛排涝工程初步设计结合本次勘察资料综合分析，基底地质构造简单，场地内及其附近未发现活动性断裂及明显不良地质作用。该区抗震设防烈度为6度，设计地震分组为第三组，地震动峰值加速度为0.05g。1.1工程任务及规模1.1.1工程建设必要性1、增强区域排涝能力实施沙子口前登瀛排涝工程，可有效提高前登瀛崂山路南侧低洼区域的排涝能力，保护该区人民生命和财产的安全。2、改善生态环境，促进经济发展实施沙子口前登瀛排涝工程，可有效改善区域生态环境和居民生活生产条件，提升前登瀛社区城市形象，促进经济发展。综上所述，沙子口前登瀛排涝工程是非常必要的。1.1.2工程任务前登瀛排涝工程建设的主要任务为：拆除重建现有前登瀛和岭西排水渠，重建登瀛洼排水渠系，提高排涝能力，使该区在不受黄家河洪水和大潮顶托的情况下满足5年一遇排涝要求，并改善区域生态，美化周边环境，提升社区城市形象，促进社会经济快速发展。工程的主要内容：拆除重建沙子口崂山路南侧前登瀛和岭西现状排水渠，渠道总长1166.5m，其中支渠103.5m，分干渠302m，干渠（明渠）600m，干渠（暗渠）161m。1.1.3工程规模根据《城市防洪工程设计规范》（GB/T50805－2012）、《水利水电工程等级划分及洪水标准》（SL252-2000）及《河道整治设计规范》（GB50707-2011），本工程规模为小（2）型，工程等别为Ⅴ等，主要建筑物级别为5级，次要建筑物级别为5级，临时建筑物级别为5级。排涝标准为5年一遇。19 崂山区沙子口前登瀛排涝工程初步设计由于目前该区域尚未进行统一规划，受地形局限，在区域整体规划实施以前，本工程设计标准是在不考虑黄家河洪水和高潮位顶托的情况下，使区域排涝满足5年一遇。1.1工程总体布置沙子口前登瀛排涝工程位于前登瀛社区南侧，崂山路至黄家河区域。工程开挖衬砌排水渠总长1166.5m，其中排水明渠1005.5m，排水暗渠161m。排水明渠位于工程上游段，接现有崂山路前登瀛和岭西3座排水涵洞，明渠利用现状前登瀛和岭西排水渠经拓挖后衬砌而成。排水暗渠位于工程下游段，满足工程建成后工矿企业交通要求。本次一期工程范围为渠道下游段，桩号0+200~0+761，治理长度561m，其中暗渠161m，明渠400m。一期工程主要工程量见下表：表1.2一期主要工程量表序号工程内容单位工程量1土方开挖m3155712土方回填压实m352563土方外运2kmm3135884M10浆砌块石m332875抛石挤淤m367196混凝土m34267钢筋制安t40.31.2施工组织1.2.1对外交通本次工程位于青岛市崂山区境内，紧邻崂山路、09大道及S214省道，施工场区对外交通条件较好。1.2.2场内交通工程施工可利用已建09大道和其东侧土路，无需单独布置场内施工路。19 崂山区沙子口前登瀛排涝工程初步设计1.1.1自然条件工程所在地地处青岛市崂山区，其气候的基本特点是“春迟、夏凉、秋爽、冬长”。夏半年，东南季风自海洋带来大量暖湿空气，造成青岛雨热同季，气候湿热而多雨，呈现为海洋性气候特点；冬半年，季风自欧亚大陆吹来，青岛在冷高压气团控制之下，气候干燥，温度偏低，显示出大陆性气候特点。由于受海洋环境直接调节的影响，气候主要显示为诸多显著的海洋性气候特征：空气湿润、雨量充沛、温度适中、四季分明。1.1.2供水供电工程施工期间，生产用水、生活用水及用电可就近解决。1.1.3建筑材料供应水泥、钢筋、钢材可从当地建材市场采购。砂、碎石、块石可从当地购买。1.1.4施工总工期本工程实际情况拟定工程工期为2014年10月～2014年12月，总工期3个月，所有工程安排在非汛期施工。1.2工程概算投资1.2.1编制依据1、山东省水利厅鲁水定字[2000]1号文颁发的《山东省水利水电工程设计概（估）算费用构成及计算标准》（试行）和《山东省水利水电工程设计概（估）算编制办法》（试行）。2、山东省工程咨询协会文件鲁工咨协（2000）第1号转发山东省物价局、山东省计委《转发国家计委关于建设项目前期工作咨询收费暂行规定的通知》的通知。3、各主管部门颁发的有关法令、规程。4、相关设计图纸（根据工程涉及范围按照现状地形进行工程量计算）。1.2.2工程概算投资19 崂山区沙子口前登瀛排涝工程初步设计一期工程总投资为590.3603万元。表1.3一期工程投资汇总表序号工程名称工程投资（万元）一建筑工程473.4171二临时工程33.4394三其他费用55.3914四基本预备费28.1124五工程总投资590.360319 崂山区沙子口前登瀛排涝工程初步设计1水文1.1流域概况1.1.1自然地理概况前登瀛排涝工程位于崂山区沙子口街道办事处前登瀛社区（含岭西社区东部部分区域）。目前受涝区已建前登瀛排水渠和岭西排水渠，分别位于09大道东辅路东、西两侧，最后汇入黄家河。前登瀛排水渠干流长度1.711km，平均坡降1.36％，流域面积0.393km2。岭西排水渠干流长度2.115km，平均坡降2.98％，流域面积0.308km2。图2.1前登瀛（含岭西）排水渠流域平面图19 崂山区沙子口前登瀛排涝工程初步设计1.1.1水文气象流域地处暖温带沿海湿润季风区，具有湿润温和、四季分明、春凉回暖晚、夏热雨量多、秋暖降温迟、冬冷雨雪少的气候特点。1956~2010年多年平均降水量699.1mm，受地理位置和自然环境的影响，降水具有区域分布不均，年际变化较大和年内分配不均的特点，降水多集中在6~9月份，6~9月份多年平均降水562mm，占年降水量的80.4%，汛期降水量往往集中在几次暴雨中，受台风影响，短时暴雨强度较大。据气象资料统计，该流域年平均气温12℃，年平均最高气温18.3℃（1978年），年平均最低气温6.4℃（1969年），极端最高气温37.4℃（1967年5月27日），极端最低气温-16.3℃（1967年12月30日）。每年最高气温多出现在6、7、8月份，最低气温多出现在12、1、2月份。1月最冷，月平均气温-2.2℃，月平均最高气温3.4℃，月平均最低气温-6.4℃；8月最热，月平均气温25.3℃，月平均最高气温29.1℃，月平均最低气温21.9℃。年平均霜日46天，年平均结冰日82天，季节性冻土标准冻深为0.49m。由于流域地处山丘区，洪水完全由暴雨形成，洪水陡涨陡落，一次洪水历时一般在20～30h。造成本流域暴雨的主要天气系统有气旋、台风、峰面、切变线等。1.2洪水计算1.2.1计算方法由于区域内无径流资料，本次采用暴雨资料进行计算。根据工程规划，前登瀛排水渠下游段与岭西排水渠合并，统一汇入黄家河。合并后前登瀛排水渠总流域面积0.701km2，干流长度2.115km，平均坡降2.98％。1.2.2各频率下最大洪峰流量的推求1、流域特征参数的计算合并后前登瀛排水渠总控制流域面积为F=0.701km2，其干流长L=2.115km，干流比降按下式计算：19 崂山区沙子口前登瀛排涝工程初步设计式中：、：自出口断面起沿流程各特征地面点的高程；、：各特征点间的距离；：干流长度将各特征点高程及相互间的距离代入公式计算得：J=0.0298m/m流域特征综合参数按下式计算：式中：：干流长度，2.115km：控制流域面积，0.701km：干流比降，0.0298代入公式中计算得：K=7.8682、各频率下24小时暴雨量的推求采用等值线图查算雨量分析计算面雨量。根据前登瀛所在区域，查“山东省多年平均二十四小时暴雨等值线图”可得工程地点以上流域中心多年平均最大24小时降雨量为，查“山东省最大二十四小时暴雨变差系数（）等值线图”可得变差系数，采用，应用皮尔逊Ⅲ型频率曲线值表查得二十年一遇的值为1.36。则最大24小时降雨量按下式计算：式中：：多年平均最大24小时降雨量，110mm；19 崂山区沙子口前登瀛排涝工程初步设计：1.36；代入公式计算得：149.6mm3、各频率下单位面积最大洪峰流量模数的推求流域特征综合参数7.868，149.6mm，根据所在地位置查崂山山区～～关系曲线，得出5年一遇单位面积洪峰流量模数。4、各频率下最大洪峰流量的推求最大洪峰流量按下式计算：式中：：：控制流域面积，0.7015、各频率洪水总量的推求查《山东省水文图集》得工程前期影响雨量为，=149.6mm，其75%为112.2mm，加上前期影响雨量得152.2mm，查～降雨径流关系曲线得出净雨=84.0mm，则洪水总量按下式计算：式中：：＝84m；：控制流域面积，0.701代入公式中计算得：＝5.89（万m3）19 崂山区沙子口前登瀛排涝工程初步设计1.1.1排水渠各断面洪峰流量计算方法同前，得前登瀛排水渠各断面的设计洪峰流量如下表所示。表2.1前登瀛排水渠各断面洪峰流量表断面排水渠名称控制面积比降5年一遇洪峰备注（km2）（m/m）（m3/s）5支沟一0.1530.03071.18前登瀛片区4支沟二0.1160.03490.843支沟三0.0160.04520.172前登瀛分干渠0.2850.02222.161前登瀛总干渠0.7010.02984.99并入岭西片区19 崂山区沙子口前登瀛排涝工程初步设计1工程地质1.1勘察依据本次勘察遵循以下技术标准和规范：1、《水利水电工程地质勘察规范》（GB50487-2008）2、《中小型水利水电工程地质勘察规范》（SL55-2005）3、《水闸设计规范》（SL265-2001）4、《堤防工程设计规范》（GB50286－1998）5、《防波堤设计与施工规范》（JTJ298－1998）6、《水工建筑物抗震设计规范》（SL203-1997）7、《中国地震动参数区划图》（GB518306-2001）8、《水利水电工程钻探规范》（SL291-2003）9、《土工试验规程》（SL237-1999）10、《水利水电工程地质勘察资料内业整理规程》（SDJ19-78）1.2场地工程地质条件1.2.1地形地貌勘察区属山前河流冲积平原，地形稍有起伏，地势由西向东缓慢倾斜。场区属于河流冲积平原区，地形起伏不大，地势低平开阔，地面标高1.15～4.15m左右；现状渠道上口狭窄，最窄处约为1米，局部淤塞严重；治理段上游为居住区，下游为黄家河，河道右侧为道路，左侧为道路。1.2.2地质构造及地震依据区域地质资料，拟建场地位于青岛～海阳断块凸起V级构造单元上，自上元古代以来，一直处于长期、缓慢、稳定上升的隆起状态，中生代燕山晚期，构造活动强烈，伴随大规模岩浆岩侵入，形成稳定的花岗岩岩基。根据区域地质资料，工作区北侧有劈石口断裂经过，走向NE65°，倾向NNW，倾角62°，该断裂为非活动性断裂，对本区的稳定性无不利影响。19 崂山区沙子口前登瀛排涝工程初步设计结合本次勘察资料综合分析，基底地质构造简单，场地内及其附近未发现活动性断裂及明显不良地质作用。该区抗震设防烈度为6度，设计地震分组为第三组，地震动峰值加速度为0.05g。1.1.1地层岩性场区发育了第四系和第三系地层，第四系松散对基层主要由冲洪积堆积的粘性土砂层及海相沉积的淤泥组成，基岩为中生代燕山晚期碱长花岗岩。1、第四系覆盖层排水渠主要为新生界全新统旭口组淤泥质灰黑色粉砂质粘土，灰黄色含介壳粗砾砂、砾石组成。2、基岩基岩主要为中生代燕山晚期细粒碱长花岗岩。强风化基岩岩石结构遭破坏，无明显构造特征，岩体呈散体状和碎屑状。弱风化基岩部分风化，岩体被风化纹理分割成块状或短柱状，具有明显的侵入岩构造。1.1.2水文地质场区地下水主要为第四系松散岩类孔隙潜水和少量基岩裂隙水。第四系空隙潜水主要埋藏于上覆松散堆积层中，砂层为主要含水层，主要分布于河床中。地下水埋藏较浅，主要补给来源为大气降水、地表水入渗及海水顶托补给，蒸发、向下游排泄。基岩裂隙潜水主要赋存于第三系基岩风化带及构造裂隙中，接收孔隙潜水及大气降水的补给，具有浅循环、短途排泄的特点，受岩性、构造、风化程度的控制，透水性一般较弱。该区地下水属孔隙潜水和微承压水，水位略低于河水位，年变幅为1.0～1.5m。1.1.3现场现象现状渠道道主要存在的现象为河道淤塞、挡墙缺失。河道内杂草丛生、垃圾遍地，渠底被抬高，以至于局部渠道不明显，影响排19 崂山区沙子口前登瀛排涝工程初步设计涝。两岸挡墙大量缺失，夏季山上来水湍急，经常满溢出河槽，给两岸居民生活、生产造成威胁。1.1岩土层及其力学性质本次治理工程为满足防洪排涝安全，排水渠主要工作为排水渠清淤、两岸挡墙护砌。清淤工程清淤总约为830m。根据钻探结果，勘察深度范围内地层由第四系覆盖层和中生代燕山晚期碱长花岗岩组成，分述如下：第①层：杂填土（Q４ml）黄褐色，稍湿，松散，该层成分较复杂，主要为人工回填筑路土，以粗砾砂为主，含少量碎石，局部含大量的生活垃圾，有机质含量较高。本层土场区内广泛分布，层厚3.20～4.30m，层底标高：-0.50～0.70m。第②层：淤泥质土（Q４m+al）灰黑色，软塑，有腥臭味，含贝壳及其碎片，含有少量粗砾砂。厚度：1.30～3.20m；层底标高：-3.70～-1.20m；层底埋深：4.80～7.20m，为高压缩性土。该层标准贯入试验4次，试验结果列入表3.1；室内土工试验物理力学性质指标统计见表3.2。表3.1标准贯入试验统计表N最大N最小N平均推荐值变异系数状态1.50.91.11.00.12软塑表3.2物理力学试验成果统计表项目含水率（%）密度(g/cm3)干密度(g/cm3)比重孔隙比饱和度(%)液限(%)塑限(%)压缩系数(MPa-1)压缩模量(MPa)凝聚力(kPa)摩擦角(度)组数444444444444最大值44.401.851.352.741.14100.0034.5018.700.684.082.6014.10最小值36.501.811.272.731.0396.0034.4018.200.503.091.606.20平均值39.501.841.322.731.0898.2534.4318.530.593.572.008.8319 崂山区沙子口前登瀛排涝工程初步设计建议值39.501.841.322.731.0898.2534.4318.530.663.221.707.07注：表中凝聚力、摩擦角值为直剪实验所得。建议：渗透系数（k）取5×10-5cm/s，弱透水；承载力建议值取60kpa。第③层：粗砾砂（Q４pl+al）黄褐～灰黑色，饱和，中密，分选磨圆一般，以粗砾砂为主，局部颗粒变粗或变细，主要成分为石英、长石，局部被淤泥侵染。揭露厚度：0.50～3.30m；层底标高：-5.00～-1.80m；层底埋深：5.40～8.00m。为中等压缩性土。该层标准贯入试验4次，试验结果列入表3.3。表3.3标准贯入试验统计表N最大N最小N平均推荐值变异系数状态6.94.65.95.20.18松散建议其天然重度(γ)取18.90kN/m3，饱和重度(γsat)取19.00kN/m3，孔隙比(e)取0.65，压缩模量(Es1-1)12.00MPa，压缩系数（av1-2）取0.20，内摩擦角（φ）取33～350。建议渗透系数（k）取5×10-2cm/s，强透水性，承载力建议值取120kPa。第④层：强风化花岗岩（r5）浅肉红色，中粗粒花岗结构，块状构造，风化强烈，岩芯破碎呈碎屑状，矿物成分以长石和石英为主，属较软岩。该层未被揭穿，揭露最大层厚0.50m。建议其天然重度（γ）取25.0kN/m3，粘聚力（c）取0～5kPa，天然状态似内摩擦角（φ）取50～550，抗剪断摩擦系数f´取0.4～0.6，抗剪断凝聚力c′取0.5～0.7MPa；岩体渗透系数（k）取2.5×10-5cm/s，弱透水性，承载力建议值取350～400kPa。1.1工程地质评价1.1.1清淤及护岸挡墙现状前登瀛排水渠内农作物枯枝及河生植物较多，影响排涝，建议对排水渠进行排水渠清淤、挡墙护砌，并建议设计时根据水文资料、计算，适当增加护砌挡墙高度，以墙代堤，起到挡水作用，提高排涝沟过水能力，防止水漫出沟槽。19 崂山区沙子口前登瀛排涝工程初步设计场地内普遍存在①层杂填土性质不稳定，不宜作为挡墙基础持力层，建议挖除；②淤泥质土，天然状态下不宜作为挡墙基础持力层，建议进行抛石、换填或水泥土加固等地基处理方式，使之满足持力层要求。岩土层相关水力参数见下表3.4：表3.4岩土层水力参数建议值统计表层号及定名渗透性渗透变形渗透系数k（cm/s）渗透等级允许水力比降（水平段/出口段）渗透变形类型②淤泥质土5×10-5弱0.30/0.60流土③粗砾砂5×10-2强0.15/0.42管涌④强风化岩2.5×10-5弱--挡墙砌筑及基础施工涉及到基槽开挖与混凝土浇筑，现将各岩土层的坡比及混凝土与建基面土层的摩擦系数等汇总列于下表3.5：表3.5岩土层放坡、摩擦系数参数统计表层号及定名临时坡比摩擦系数f①杂填土1:1.5-②淤泥质土1:2.0～1:2.50.25～0.30③粗砾砂1:1.75～1:2.00.40～0.50④强风化岩1:0.5～1:0.750.50～0.601.1.1地震液化场区基础土体的地层岩性主要为杂填土、粉土、粗砾砂。根据《中国地震动参数区划图》（GB18306—2001）资料，本区地震基本烈度为6度，参照土层的液性指数及现场标准贯入试验，场区内杂填土、粉土、粗砾砂可初判为非液化土。1.1.2基槽降水据调查，小北河属于季节性河流，水量呈明显的季节性。为保证施工过程及使用期间工程的正常运作，避免基槽底岩土层被水浸没及振动而降低持力层强度，建议进行非汛期施工，并应进行挡墙基槽降水工作，并考虑合适开挖方式。19 崂山区沙子口前登瀛排涝工程初步设计根据拟建场区工程地质条件及地基基础平面形状和技术要求，建议本工程经行枯水期施工，并采取明排井（坑）降水技术方法，考虑保护层开挖方式。应于基槽内设置排水渠与集水坑，用抽水设备将地下水从集水坑内抽排走。两者宜随基槽开挖同步进行，分层开挖。基槽开挖至设计标高后，及时浇注混凝土垫层封底。建议将地下水位控制在各建筑物的基础底面下0.5~1.0米为宜。1.1.1地下水腐蚀性本次勘察于钻孔中取水样一件进行水质分析，结果如下表3.6：表3.6环境水腐蚀性评价表腐蚀性类型判定依据水的类型实测含量腐蚀程度备注分解类pH值地下水9.8无腐蚀对混凝土腐蚀性侵蚀性CO2(mg/L)地下水6.6无腐蚀HCO3-(mmol/L)地下水1.922无腐蚀复合类Mg2+(mg/L)地下水1015.65弱腐蚀结晶类SO42-(mg/L)地下水152.97无腐蚀钢筋腐蚀性Cl-(mg/L)地下水194.98弱腐蚀对钢筋砼结构中钢筋的腐蚀性钢结构腐蚀性Cl-+SO42-(mg/l)地下水347.95弱腐蚀对钢结构腐蚀性根据水质分析成果，依据《水利水电工程地质勘察规范》（GB50487-2008）附录L规定，拟建场区按干湿交替的半湿润条件下，按最不利原则判定：场区地下水对混凝土结构具弱腐蚀性；对钢筋混凝土中的钢筋在干湿交替的环境下具弱腐蚀性；对钢结构具有弱腐蚀性。1.2结论与建议（1）拟建构筑物场区未发现构造，场地稳定性良好，作为构筑物场地是适宜的。（2）该区抗震设防烈度为6度，设计地震分组为第三组，地震动峰值加速度为0.05g。（3）青岛市季节性冻土标准冻深为0.49米。19 崂山区沙子口前登瀛排涝工程初步设计（4）场区地下水对混凝土结构具弱腐蚀性；对钢筋混凝土中的钢筋在干湿交替的环境下具弱腐蚀性；对钢结构具有弱腐蚀性。（5）勘察区范围内发育的淤泥层为高压缩性土，工程地质条件较差，不宜作为天然地基建议挖除；建议对该层经行抛石、换填或水泥土加固至满足基础持力层要求。（6）勘察区地下水位随季节性变化，在进行建筑物基础施工时，应进行基槽降水工作，建议采取明排井（坑）降水技术方法，将地下水位控制在各建筑物的基础底面下0.5～1.0米为宜，并考虑合适开挖方式。（7）基槽开挖至设计标高后，及时浇注混凝土垫层封底，避免基槽底土层被水浸没及振动而降低持力层强度。发现异常情况，及时采取相应措施。（8）基础施工过程中如遇其他岩土工程问题，请及时通知我公司，以便协商解决。19 崂山区沙子口前登瀛排涝工程初步设计1工程任务和规模1.1区域社会发展状况沙子口街道位于崂山南麓，东邻王哥庄街道办事处，西壤李沧区和中韩街道办事处，南濒黄海，北接北宅街道，是进出崂山风景区的要道。总面积108.27km2，现辖39个居委会，总人口5.63万。街道农村经济总收入自1991年以来一直名列青岛市乡镇之首，1995年列山东省200强第五位，为全国经济百强乡镇，首届中国乡镇投资环境100强，1997年投资环境300佳乡镇。街村企业是沙子口街道经济发展的支柱，私营企业发展到1898家，集体企业135家。规模较大，效益较高的行业有电线电缆、玻璃、化工、塑钢、饮料、啤酒等。全街道主要工业产品有50多种，其中15种产品分别获国优、部优、省优称号。沙子口街道基础设施齐备，物流通畅便捷，资源丰富。地处崂山旅游沿线，西临青岛高新技术开发区，东接国家“AAAAA”级崂山风景名胜区，是青岛市东部黄金海岸，距青岛市中心10公里，距青岛航空国际机场20公里。街道发展目标为建成崂山乃至青岛的旅游集散地、度假中心和旅游名镇。前登瀛社区位于沙子口街道东部，西与岭西社区相连，东与小河东社区接壤。　　社区三面环山，南临黄海登瀛湾，是崂山西麓一块肥沃的盆地。社区居民以农耕为主，为加快了经济发展，社区在原有传统产业基础上新辟一百余亩淡水养育场并发展了海上扇贝养殖，建起了冷库、冰糕厂等企业。随着崂山景区的开发，许多社区居民又从事饮食服务和旅游业。近几年来社区经济发展十分快速。 前登瀛社区崂山路至黄家河区域，分布近400亩农田和十数家企业，由于地势低洼，俗称“登瀛洼”，受黄家河洪水和潮水顶托，内涝频繁，给当地群众造成较大经济损失。当地政府主管部门历经多次调研，决心进行治理，将其列入崂山区2014年投资计划（青崂发改函【2014】189号）。1.2工程建设的必要性1.2.1工程地理位置及概况64 崂山区沙子口前登瀛排涝工程初步设计前登瀛排涝沟和岭西东部排涝沟均发源于前登瀛社区北坡，流经前登瀛（岭西东部）社区驻地后，穿过社区南部登瀛洼汇入黄家河。交汇口距离黄家河入海口不到3km，容易受到高潮位的顶托，导致登瀛洼排涝困难，受灾频繁。本次前登瀛排涝工程范围为崂山路排水涵洞出口至黄家河汇入口，治理总长1166.5m。本次工程主要内容为：1、原前登瀛排水土渠拓挖及衬砌工程，支渠103.5m，分干渠302m；2、前登瀛和岭西排水渠沟通工程，盖板涵一座；3、岭西浆砌石排水渠拆除重建工程，渠道总长761m，其中明渠600m（含5座8.0m宽盖板涵），暗渠161m。1.1.1排水渠现状本次治理范围含前登瀛和岭西排水渠，位于前登瀛（含岭西东区）崂山路南部登瀛洼。现状渠道分别位于09大道东辅路的东、西两侧。前登瀛排水渠上游段平行于崂山路约330m为土渠，宽约2m，深约1m，其余约700m顺东辅路段为浆砌石矩形渠道，宽约1m，深约0.5m，纵比降约0.1%，目前砌体破损严重，渠道已基本淤平，排水能力基本丧失；岭西排水渠顺东辅路布置，位于道路西侧，为浆砌石矩形渠道，宽1~2m，深1~1.5m，纵比降约0.1%，目前砌体部分破损脱落，排水渠存在淤积现象，排水能力下降。渠道两岸地形平坦，地面高程2.5~3.5m，土壤主要为砂性土。沿排水渠方向两岸分布较多电线杆、厂房及交叉道路，周边环境相对发杂，不便于工程改造。64 崂山区沙子口前登瀛排涝工程初步设计图4.1前登瀛排水土渠现状图4.2前登瀛浆砌石排水渠现状64 崂山区沙子口前登瀛排涝工程初步设计图4.3岭西浆砌石排水渠现状图4.4前登瀛及岭西浆砌石排水渠厂区段现状64 崂山区沙子口前登瀛排涝工程初步设计图4.1-3岭西浆砌石排水渠末端现状1.1.1工程现状存在的问题根据现场调研和排水渠过流能力分析计算，前登瀛崂山路南部区域排涝工程存在如下问题：1、受地势低洼和黄家河顶托影响，现状前登瀛和岭西排水渠不能满足5年一遇排涝标准，历史上涝灾不断。2014年6月暴雨即造成登瀛洼严重涝灾，200多亩作物绝产，十数家企业厂房进水，群众反映强烈。2、前登瀛和岭西排水渠分隔于09大道东辅导两侧，渠道排水能力未充分利用，布局不合理；3、排水渠淤积严重，砌体大量破损，降低了渠道排水能力。1.1.2工程建设的必要性前登瀛和岭西排水渠是前登瀛崂山路以南区域两条主要的排涝通道，负责登瀛洼近400亩土地的排涝问题，在当地社会经济发展中具有重要作用。但目前受地势低洼，洪水和海潮顶托，排水渠断面尺寸不足以及渠道淤堵等诸多问题影响，排水渠排涝能力低下，经常形成涝灾，给当地群众造成较大经济和财产损失。登赢洼排涝问题受到崂山区政府主管部门的高度重视。因此，为减少涝灾，改善环境，对前登瀛崂山路以南登瀛洼排水渠系进行治64 崂山区沙子口前登瀛排涝工程初步设计理是十分必要的。1.1治涝原则经分析，本工程治理原则如下：1、各级渠道的布置与土地利用情况、路网、林带和行政区划相协调；2、排水渠根据地形特点布置，通常位于控制范围最低处，方便排水；3、尽量做到高水高排，低水地排，自排为主，抽排为辅，节约能源；4、节约用地，充分利用现状工程，节省投资；5、排水安全及时，便于管理；6、本次建设排涝建筑物应能方便日后区域规划利用。1.2治涝标准沙子口东部区域的统一发展规划尚未制定完成，登瀛洼以后的用地并不确定，目前不具备全面治理条件。根据受涝区域地面高程普遍偏低，甚至低于黄家河5年一遇洪水位的现实情况分析，登瀛洼受涝在地势上具有必然性，要从根本上解决排涝问题困难很大，投巨资兴建工程也不一定符合日后发展规划。经与崂山区和街道主管部门研究认为，立足现状，在区域规划实施以前，有限解决登瀛洼排涝问题是比较合理的办法。因此，本工程排涝设计的标准是在不考虑河水和海潮顶托的情况下，改造现状排水渠系，满足5年一遇的排涝要求。1.3治涝范围本次工程治涝范围为前登瀛社区南部登瀛洼。北起崂山路，南至黄家河，西靠09大道，东接前登瀛与小河东边界路，治涝面积约400亩。1.4工程任务1、工程建设任务前登瀛排涝工程的建设任务为：改造现状前登瀛崂山路以南登瀛洼区域近400亩范围的排水渠系，在不受外水顶托条件下提高区域排涝标准至5年一遇，保护当地群众生命和财产安全，并在此基础上改善生态，美化环境，提升城市形64 崂山区沙子口前登瀛排涝工程初步设计象，促进社区经济发展。2、工程总体布局：现状前登瀛和岭西东部社区以09大道东辅路为界分属两个排水分区，排水干渠为前登瀛和岭西排水渠，涝水直接向南排入黄家河。根据现场调研，目前两条排水渠分别沿东辅路东、西两侧平行布置，上游接崂山路排水涵洞，下游入黄家河，呈南北方向布置。渠道比较顺直，排水路径短，排水布局基本合理。为进一步优化排水布局，经崂山区发改和水利部门协调，前登瀛和岭西两社区均赞同在东辅路北头修建排水涵洞，沟通前登瀛和岭西排水渠，使得前登瀛和岭西上游来水合流后沿改造后的岭西排水渠排入黄家河。改造后的岭西排水渠为前登瀛排水主干渠。3、工程建设的主要内容为：（1）原前登瀛排水土渠拓挖及衬砌工程，支渠长103.5m，分干渠长302m；（2）前登瀛和岭西排水渠沟通工程，盖板涵一座；（3）岭西浆砌石排水渠拆除重建工程，渠道总长761m，其中明渠长600m（含5座8.0m宽盖板涵），暗渠长161m。本次一期工程范围为渠道下游段，桩号0+200~0+761，治理长度561m，其中暗渠161m，明渠400m。1.1黄家河相关段治理概况和排涝水位1.1.1黄家河相关段治理概况根据《崂山区黄家河河道清淤工程初步设计》，治理后黄家河前登瀛排水渠汇入口处河道设计底宽为15m，河底高程0.648m，设计左岸堤顶高程4.13m，设计5年一遇洪水位3.743m，5年一遇高潮位2.54m。表4.1黄家河清淤工程治理成果表黄家河桩号主槽宽度（m）河底高程（m）设计左护岸顶高程（m）5年一遇洪水位（m）5年一遇高潮位（m）1+015150.6484.133.7432.54登瀛洼现状地面高程2.5~3.5m。根据上表可见，黄家河5年一遇洪水位超过64 崂山区沙子口前登瀛排涝工程初步设计登瀛洼地面高程，5年一遇高潮位接近登瀛洼地面高程。由此可见，登瀛洼涝灾频发的根本原因是地势偏低。1.1.1排涝水位为避免投资过大且重复建设，在区域规划实施以前，登瀛洼排涝水位不考虑洪水和潮位的顶托，排水渠为自由出流，即河道水位低于渠道水位。1.2现状排水渠过流能力分析根据本工程治理标准，排涝不考虑洪水和潮位顶托。前登瀛和岭西排水渠均为长直渠道，流态接近明渠均匀流，渠道过流能力按照均匀流公式计算如下，式中：Q－过流量，m3/s；A－渠道过水断面面积，m2；C－谢才系数，；R－水力半径，，m；n－糙率，n＝0.025。i－渠道纵比降，i＝0.001。代入数据计算得，前登瀛和岭西现状排水干渠过流能力分别为Q＝0.08m3/s和Q＝0.507m3/s。5年一遇前登瀛和岭西排水干渠洪峰流量分别为Q＝2.16m3/s和Q＝2.83m3/s，现状排涝能力严重不足。1.3排水渠纵、横断面1.3.1纵断面排水渠纵断面主要受沿线地形和地质条件控制。本工程渠道轴线同原轴线，渠道纵比降取地面比降，为1/1000，其中与崂山路涵洞衔接段6.0m长比降为0.333。1.3.2横断面经现场调研，排水渠上游段地势相对开阔，布置受到电线杆、道路和厂房等64 崂山区沙子口前登瀛排涝工程初步设计建筑物的限制，应尽量缩小断面。排水渠上游段与甲方共同调研认为，为节省用地并减少与周边建筑物的冲突，方便施工，排水渠采用浆砌块石梯形渠道，重力式挡墙衬砌，边坡系数m=0.4（坡向迎水侧），糙率系数n=0.025。渠道下游段，由于左岸分布很多企业，为满足交通要求在企业交通路与09大道之间采用浆砌块石盖板涵。排水渠入黄家河处河底高程为0.648m，为防淤积，排水渠出口底高程略高于河底高程，取设计末端渠底高程为0.9m。渠道过流能力计算同前，得干渠底宽2.5m，过流水深1.5m，分干渠底宽2.0m，过流水深1.0m。64 崂山区沙子口前登瀛排涝工程初步设计1工程布置及建筑物1.1设计依据1.1.1依据的主要规程、规范1、《水利水电工程初步设计报告编制规程》（SL619-2013）；2、《城市防洪工程设计规范》（GB/T50805-2012）；3、《水利水电工程等级划分及洪水标准》（SL252-2000）；4、《防洪标准》（GB50201-94）；5、室外排水设计规范（GB50014-2006）6、《河道整治设计规范》（GB50707-2011）；7、《堤防工程设计规范》（GB50286-2013）；8、《水工挡土墙设计规范》（SL379-2007）；9、《水工混凝土结构设计规范》（SL191-2008）；10、《水工建筑物抗震设计规范》（DL5073-2000）；11、《水利水电工程施工组织设计规范》（SL303-2004）；12、《水利水电工程天然建筑材料勘察规程》（SL251-2000）；13、其他有关规范及规程。1.1.2相关基本资料1、青岛市水利勘测设计研究院有限公司2014年测量的登瀛洼排水渠1:500地形图；2、青岛市水利勘测设计研究院有限公司2014年编制的《崂山区沙子口前登瀛排涝工程项目建议书》；3、青岛市水利勘测设计研究院有限公司2013年编制的《崂山区黄家河河道清淤工程初步设计》。1.2工程等别和标准1.2.1工程等别和建筑物级别64 崂山区沙子口前登瀛排涝工程初步设计（1）根据《防洪标准》（GB50201－94）、《水利水电工程等级划分及洪水标准》（SL252-2000）和《城市防洪工程设计规范》（GB/T50805-2012），本工程排涝标准为5年一遇，规模为小（2）型，工程等别为Ⅴ等，主要建筑物级别为5级，次要建筑物级别为5级，临时建筑物级别为5级。（2）暗涵交通桥设计标准根据《公路桥涵设计通用规范》（JTGD60－2004），暗涵按照交通桥荷载标准公路－Ⅱ级设计。1.1.1抗震设计烈度工程场区地震基本烈度为Ⅵ度，设计基本地震加速度值为0.05g，地震动反应谱特征周期为0.45s。根据《中国地震动峰值加速度区划图》和《中国地震动反应谱特征周期区划图》，该区抗震设防烈度为Ⅵ度。根据《水工建筑物抗震设计规范》，其抗震设防类别为乙类，采用基本烈度作为设计烈度，可不进行抗震计算。1.1.2主要设计参数水的重度：10kN/m3；混凝土的重度：25kN/m3；混凝土强度设计值：C30混凝土，轴心抗压强度设计值15.0N/mm2；轴心抗拉强度设计值1.50N/mm2；混凝土的弹性模量：30.0MPa；混凝土的泊松比：0.2。1.2渠线选择目前前登瀛和岭西已建排水渠，两社区独立排水，互不干扰。排水渠分别沿09大道东辅路东、西两侧平行布置，向南直接排入黄家河。排水渠比较顺直，位于地势较低处，排水快捷，渠线布置基本合理。根据计算，前登瀛和岭西排水渠断面尺寸均不满足排水要求，需进行改造提高排水能力。在充分利用现有工程的原则下，渠道渠线有两种布置方案。64 崂山区沙子口前登瀛排涝工程初步设计方案一：维持原渠线原渠线布置基本合理，行政区划明晰，便于管理。因此，可维持现有排水格局，分别在原渠线位置改造排水渠，扩大过水断面，提高排水能力。方案二：合建排水渠分建排水渠虽然便于管理，但相比合建排水渠，存在工程量大，投资较高，占地多和下游地势狭窄段不便布置等问题。经崂山区发改、水利部门以及前登瀛和岭西两社区领导现场调研后认为，借改造机会，合建前登瀛和岭西东部排水渠是比较合理的方案。前登瀛排水渠中下游沿线受电线杆，厂房和道路阻碍较多，改造施工难度大，而岭西排水渠情况相对简单。因此，将前登瀛排水渠在东辅路北头通过涵洞穿过东辅路，并入岭西渠道，利用改造后的岭西排水渠统一排水入黄家河。排水渠下游靠近09大道挡墙段，为避免施工破坏基础，渠线适当往东平移，将渠道布置于东辅路下。综上所述，排水渠采用合建方案。渠线上游段位于原前登瀛排水渠处，距崂山路约45m，平行于崂山路；汇流后，渠线沿原岭西排水渠布置，位于新建09大道和东辅路之间，下游段位于东辅路下。1.1建筑物型式1.1.1排水方式登瀛洼排水渠以汛期排水为主，日常排水为辅。根据黄家河5年一遇水位和登瀛洼地面高程比较分析，登瀛洼地势低，不能满足自排条件。登瀛洼是崂山区重点发展的区域之一，总体规划尚未制定完成，进行大规模治涝工程条件不成熟。但目前登瀛洼涝灾频发，群众反映强烈，排涝治理已经迫在眉睫。经崂山区发改、水利和有关社区领导现场调研认为，应立足现状，有条件解决登瀛洼排涝问题，避免投入大量资金后与总体规划不协调，同时还应使本次工程在后续规划中继续发挥效益。根据近期涝灾特点，各方共同认为，按照不考虑黄家河洪水和高潮位顶托，改造排水渠道，使登瀛洼满足5年一遇排涝标准是合理的。因此，排水方式为自排。64 崂山区沙子口前登瀛排涝工程初步设计本次工程建成后，后期规划垫高地面只能使渠道排水更加顺畅，不会影响到排水功能的发挥。1.1.1排水建筑物型式登瀛洼地势平坦，出口底高程受到限制，适宜采用渠道排水。渠道上游段受地面建筑物影响较少，采用明渠。下游段因分布多家企业，为满足交通要求，排水渠穿道路段采用暗渠。土渠边坡较缓，占地较多，一般采用浆砌石或混凝土衬砌稳定边坡，为降低造价，本工程采用浆砌石衬砌。衬砌型式通常有护坡式和重力式两种。护坡式工程量小，投资省，应用比较普遍；重力式稳定，耐久性强，不易受冰冻影响。护坡式衬砌边坡坡比为1:1，护坡厚0.5m；重力式衬砌迎水侧坡比为1:0.4，背水侧直立，顶宽0.5m。渠道底宽和渠深根据过流能力计算确定，护坡式渠道底宽2.0m，深1.8m，顶宽6.2m；重力式渠道底宽2.5m，深1.8m，顶宽4.78m。表5.1明渠结构型式比较表结构型式项目名称单位数量单价投资护坡式土方挖运2kmm312.5920251.79土方开挖m30.5142.058土方回填m30.5184.116M10甲级乱石护坡m32.77350970.2方块石护面m31.20750897.75C25压顶m30.21740155.4抛石基础m37.511501126.125碎石反滤m30.96140133.77小计3541.21重力式土方挖运2kmm319.8020396.06土方开挖m310.78443.134土方回填m310.78886.268M10甲级乱石挡墙m34.053501418.55方块石护面m30.90750677.25C25压顶m30.21740155.464 崂山区沙子口前登瀛排涝工程初步设计抛石基础m311.661501748.25碎石反滤m30.2714038.22小计4563.13通过上表比较可见，护坡式比重力式衬砌投资省，但占用土地较多，增幅达29.7%，东辅路基本被阻断。而且梯形渠道比较宽浅，护坡结构不能承重，下一步区域治理垫高地面时，无论是封盖渠道还是继续放坡，处理起来都比较麻烦。而重力式衬砌无论是封盖还是加高都比较方便。因此，本次设计上游明渠段推荐采用重力式衬砌。暗渠通常有砌石盖板涵和箱涵两种型式。盖板涵两岸为重力式挡墙，墙顶厚0.7m，顶部布置C30钢筋砼台帽，挡墙迎水面坡比为1:0.4，背水面直立，盖板采用预制钢筋砼空心简支板，厚0.35m，长4.5m。盖板涵底宽2.5m，净高1.5m。箱涵采用C30现浇钢筋砼方涵，净宽2.5m，壁厚0.4m，净高1.5m。表5.2暗渠结构型式比较表项目名称单位数量单价投资土方挖运m319.6620393.12土方开挖m311.41445.654土方回填压实m311.41891.308M10甲级乱石挡墙m35.703501993.32C30台帽m30.441030454.23抛石基础m311.891501782.9碎石反滤m30.2714038.22C25预制钢筋砼板m31.6711501919.925钢筋制安吨0.3065001920.555小计8639.23土方挖运m38.2620165.2土方开挖m35.62422.48土方回填m35.62844.96C25钢筋砼方涵m33.849603686.4钢筋制安吨0.616500396564 崂山区沙子口前登瀛排涝工程初步设计抛石基础m37.581501137小计9021.04通过上表比较可见，方涵施工基坑开挖较窄，方便施工。但盖板涵节省投资，工作面狭窄处可以通过钢板桩支护进行。因此，本次设计下游暗涵段推荐采用砌石盖板涵。1.1工程总布置前登瀛排水工程位于前登瀛社区南部登瀛洼，北起崂山路，南至黄家河，东靠09大道，西接前登瀛和小河东分界路，排涝面积约400亩。排水工程为排水渠系，位于地块西侧地势较低处，由干渠、分干渠和支渠组成，各渠道采用M10浆砌块石明渠或盖板涵。干渠呈南北方向，利用改造后的岭西排水渠，布置于09大道及其辅路之间，上游接崂山路排水涵洞，下游排入黄家河。分干渠平行于崂山路，呈东西方向布置，沿途汇入3条排水支渠。各支渠上接崂山路排水涵洞，下游汇入分干渠。本次一期工程范围为渠道下游段，桩号0+200~0+761，治理长度561m，其中暗渠161m，明渠400m。1.2排水渠设计1.2.1纵断设计排水渠出口端河底高程为0.648m，为防淤积，排水渠出口底高程取0.9m。渠道沿线地面比降约为0.1%，因此排水渠设计渠道纵比降取i=0.1%，其中与崂山路涵洞衔接段6m长比降为33.3%。1.2.2横断设计受用地和地形限制，为尽量缩窄断面并提高冲淤能力，排水渠道采用重力式护砌，结构型式为M10浆砌块石重力式挡墙，糙率系数为0.025。明渠段墙顶宽度0.5m，迎水侧坡比为1:0.4，背水侧直立，基础埋深0.6m，墙顶采用C30素砼压顶，厚0.2m，宽0.5m。墙体距离墙底0.5m处设φ100PVC排水管，排水管入口侧包150g土工布一层并布置碎石反滤，反滤层分两层，单64 崂山区沙子口前登瀛排涝工程初步设计层厚度0.2m，靠土层粒径为d=1~5mm，背土层粒径为d=5~20mm。渠道深度和底宽根据过流要求等因素计算确定。表5.3明渠段渠道设计要素表明渠级别渠长（m）渠深（m）渠底宽（m）坡比支渠103.51.32.00.4分干渠302.01.52.00.4干渠600.01.82.50.4由于企业交通要求，在干渠0+375，0+465，0+505和0+567位置布置盖板涵4座，宽度均为8m。暗渠段墙顶宽度0.7m，迎水侧坡比为1:0.4，背水侧直立，基础埋深0.6m，墙顶采用C30钢筋砼台帽，厚0.2m，宽0.7m。墙体距离墙底0.5m处设φ100PVC排水管，排水管入口侧包150g土工布一层并布置碎石反滤，反滤层分两层，单层厚度0.2m，靠土层粒径为d=1~5mm，背土层粒径为d=5~20mm。盖板采用C30预制钢筋砼空心板，荷载按照交通桥荷载标准公路－Ⅱ级设计，板厚0.35m，宽1.0m。表5.4暗渠段渠道设计要素表明渠级别渠长（m）渠净深（m）渠底宽（m）坡比干渠161.01.52.50.41.1.1地基处理根据地质勘查成果，砌石挡墙基础坐落在杂填土层上，由于性质不稳定，承载力低，部分含大量有机质，不能作为基础持力层。根据以往工程经验，渠道挡墙地基处理采用先挖除杂填土再抛块石夯填，抛石重量50～150kg，厚1.5m。抛石宽度至挡墙基础外0.5m。经处理后抛石相对密实度要求不小于0.60，地基承载力要求达到150kPa以上。1.2渠道水力计算不考虑洪水和潮位顶托，渠道内流态接近明渠均匀流，设计水面线按照均匀流公式计算如下，64 崂山区沙子口前登瀛排涝工程初步设计式中：Q－过流量，m3/s；A－渠道过水断面面积，m2；C－谢才系数，；R－水力半径，，m；n－糙率，n＝0.03。i－渠道纵比降，i＝0.001。代入干渠及分干渠纵横断面数据，糙率n=0.025，得渠道水面线如下表所示，表5.5排水渠（干渠）设计水面线要素表桩号河道比降（m/m）设计渠底宽（m）设计渠底高程（m）设计水面线（m）备注干0+0000.0012.51.663.16干0+0350.0012.51.633.13干0+1000.0012.51.563.06干0+2000.0012.51.462.96干0+3000.0012.51.362.86干0+4000.0012.51.262.76干0+5000.0012.51.162.66干0+6000.0012.51.062.56干0+7000.0012.50.962.46干0+7610.0012.50.902.40表5.6排水渠（分干渠）设计水面线要素表桩号河道比降（m/m）设计渠底宽（m）设计渠底高程（m）设计水面线（m）备注分干0+0000.0012.02.5023.502分干0+1000.0012.02.4023.402分干0+165.50.0012.02.3373.337分干0+2000.0012.02.3023.302分干0+3000.0012.02.2023.20264 崂山区沙子口前登瀛排涝工程初步设计分干0+3020.0012.02.2003.2001.1.1渠道不冲不淤流速渠道在通过设计流量时的平均流速应满足不冲不淤流速要求。本工程渠道采用浆砌块石护砌，一般情况下浆砌块石抗冲流速为2.5~4m，为保险起见，本工程取不冲流速为2.0m。不淤流速小型渠道一般为0.3~0.4m。本工程渠道设计流速为1.1m/s，满足不冲不淤流速要求。1.1.2主槽护岸冲刷深度计算本工程渠道采用浆砌块石护底，抗冲刷能力较强。设计按照护底破损时通过设计流量核算冲刷深度。根据《河道整治设计规范》（GB50707-2011），水流平行于防护工程产生的冲刷深度，计算公式如下：式中：hB—局部冲刷深度（m），从渠底起算；hp—冲刷处的水深（m），1.5m；Vcp—平均流速（m/s），1.10m/s；V允—渠床面上允许不冲流速（m/s），壤土取0.6m/s；n—与防护岸坡在平面上的形状有关，一般取n=0.25。经计算，局部冲刷深度hB=0.25m。基础埋深0.6m，并采用抛石处理地基。满足抗冲刷要求。1.1.3挡墙结构计算1、计算工况（1）完建工况；（2）正常运用情况；64 崂山区沙子口前登瀛排涝工程初步设计2、稳定计算控制标准（1）各种计算工况下，挡墙平均基底应力不大于地基允许承载力，最大基底应力不大于地基容许承载力的1.2倍。（2）沿挡墙基底面的抗滑稳定安全系数不小于规范允许值。正常运用情况抗滑稳定安全系数为1.25，校核工况下抗滑稳定安全系数为1.10。3、挡墙稳定计算（1）计算公式边墙抗滑稳定安全系数及基底应力按照如下公式计算：=式中：K1－抗滑安全系数；∑Mo－作用于墙身各力对墙前趾的倾覆力矩；f－边墙与建基面的摩擦系数，土基上f=0.40；∑G－作用于结构上的全部荷载对计算滑动面的法向分量；∑H－作用于结构上的全部荷载对计算滑动面的切向分量；W—基础底面对其形心轴的截面矩；A－基础底面面积。计算工况及荷载组合见下表5.7。表5.7挡墙各计算工况和荷载组合计算工况墙后水位(m)墙前水位(m)自重静水压力扬压力土压力水重土重完建工况无水无水√√正常工况2.01.5√√√√√√水位骤降工况2.0无水√√√√√√（2）荷载计算64 崂山区沙子口前登瀛排涝工程初步设计作用在边墙上的荷载按基本组合和特殊组合分别计算。自重：包括墙体本身自重。静水压力：分别计算各种工况下的静水压力。土压力：分别计算各种工况墙后水平土压力。墙后土压力按主动土压力考虑。扬压力：分别计算各种水位的渗透压力和浮托力之和。水重、土重：分别指墙上填土、墙上水体重量。计算成果汇总见下表5.8，表5.8挡墙稳定安全系数及基底应力值表渠道位置计算墙高（m）抗滑稳定安全系数倾覆稳定安全系数墙底最大应力（kPa）计算值允许值计算值允许值计算值设计值明渠段3.751.3751.253.3251.5064.0150暗渠段2.901.4641.255.5741.50112.4150从上表中可以看出，挡墙在各种工况下的基底应力均能满足规范要求。164 崂山区沙子口前登瀛排涝工程初步设计1施工组织设计1.1施工条件1.1.1自然条件工程所在地地处青岛市崂山区，其气候的基本特点是“春迟、夏凉、秋爽、冬长”。夏半年，东南季风自海洋带来大量暖湿空气，造成青岛雨热同季，气候湿热而多雨，呈现为海洋性气候特点；冬半年，季风自欧亚大陆吹来，青岛在冷高压气团控制之下，气候干燥，温度偏低，显示出大陆性气候特点。由于受海洋环境直接调节的影响，气候主要显示为诸多显著的海洋性气候特征：空气湿润、雨量充沛、温度适中、四季分明。图6.1前登瀛排涝工程位置及对外交通图64 崂山区沙子口前登瀛排涝工程初步设计1.1.1对外交通本次工程位于青岛市崂山区境内，现已有214省道、崂山路、09大道及沙子口城区公路等分布在工程周围，施工场区对外交通条件较好。1.1.2场内交通场地内的交通可以利用09大道及其东辅路。1.1.3供水供电工程施工期间，生产用水、生活用水及用电可就近社区和企业解决。1.1.4建筑材料供应水泥、钢筋、钢材可从当地建材市场采购。砂、碎石、块石可从当地购买。1.2施工导流1.2.1导流标准前登瀛排涝工程为小（2）型工程，工程等别为Ⅴ等，主要建筑物级别为5级。根据《水利水电施工组织设计规范》（SL303-2004），导流建筑物级别为5级，相应洪水标准为5年一遇。由于本工程主体安排在非汛期施工，排涝沟和黄家河均处于断流状态。但是黄家河入海口5年一遇高潮位为2.54m，会影响渠道施工。应在排水渠入黄家河口修筑围堰挡水。1.2.2围堰设计根据《水利水电工程施工组织设计规范》，围堰顶高程按下列公式计算：式中：H—围堰顶高程（m）；H1—设计水位（m）；R—波浪爬高（m）；σ—堰顶安全加高（m），5级围堰取0.4m。64 崂山区沙子口前登瀛排涝工程初步设计1、游围堰顶高程本工程施工期设计潮水位为2.54m，经计算，波浪爬高为0.58m，故所需围堰顶高程为2.54+0.58+0.4=3.52m，设计取3.6m。2、围堰结构设计围堰采用土围堰，利用渠道开挖粘性土筑成，圆弧半径15.0m，长度45m，围堰高2.872m，顶宽2.0m，迎、背水坡坡比均为1∶1.5。为确保防渗效果，迎水侧铺设复合土工膜（两布一膜，700g/m2）一层，并延伸至河床下1.0m。主体工程完工后围堰拆除外运。主体工程施工1.1.1基坑排水1、初期排水渠槽开挖完成即进行基坑初期排水。初期排水量按基坑积水的2倍考虑，排水总量约5×103m3，3天之内排完。根据计算，在渠道沿线布置4台50WQ18-8-0.75型潜污泵，单机功率0.75kW，额定流量10~20m3/h，额定扬程10~8m。2、经常性排水经常性排水主要包括降雨汇水、围堰渗水，基岩冲洗和施工弃水。经计算，单日最大排水量约为200m3。经常性排水采用泵排，汇入沿线布置的3座集水坑中，最后由水泵排至基坑外。每座集水井内布设50WQ18-8-0.75型潜污泵一台。1.2主体工程施工1.2.1土石方工程土方项目主要为渠槽土方开挖回填。土方开挖量45980m3，填筑量6676m3。1、土石方调配工程土石方挖填工程量较大，挖填项目较多，为充分利用开挖料，节省投资，需对土石方挖填进行合理的平衡与调配。平衡与调配的原则如下：（1）自身开挖料在保证填筑质量前提下应首先满足自身填筑需要；（2）自身挖填平衡后剩余料应就近用于其他项目的填筑，充分利用开挖料；64 崂山区沙子口前登瀛排涝工程初步设计（3）主体工程项目完工后的零星项目开挖剩余料，应就近在永久征地范围内整平堆放。具体到本工程为：渠槽开挖土方需留作挡墙背水侧回填部分先就近堆放在两岸空地上，其余土方外运至崂山区主管部门统一指定的弃土场。2、土方施工渠槽开挖方量为26401.6m3，基本为杂填土，含砂石、粘土及生活垃圾。渠槽开挖前应做好测量放样，确定开挖边线做好标记并修筑好临时道路。土方开挖采用0.5m3挖掘机挖装，5t自卸车运输。根据工期要求，挖掘机配置2台，自卸车配置6台。挖掘机在渠道上、下游各布置1台，自卸车规划好回车路线，利用09大道及其辅路单向进出，避免干扰。各段开挖采用自上而下，分层开挖，层厚1~2m。施工过程中应经常测量，校核平面位置、高程、控制桩号和开挖边坡等。随着基坑加深，还应注意适时加深排水渠和集水井，确保正常施工和安全。开挖土方除留作边墙背回填外，其余土方外运弃土，运距10km。墙背土方回填边回填边压实，压实厚度0.3m，相对密实度不小于0.7。墙背回填必须在边墙砂浆强度达到设计强度70%以上的情况下进行。压实局部采用打夯机人工进行。1.1.1砌石工程砌石工程包括浆砌块石挡墙和护底。一、石料的选用砌体工程的石料均从选定料场外购，应选用材质坚实、无风化剥落层或裂纹、石材表面无污垢、水锈等杂质的石料，用于表面的石材应色泽均匀。石料的物理力学指标应符合国家施工规范的要求。二、砂浆拌制砌石胶结材料选用水泥砂浆，水泥砂浆采用灰浆搅拌机拌制，拌和时间不得少于2min。制备的水泥砂浆配合比应准确，拌和均匀，不应产生泌水和离析现象，超过初凝时间的熟料应废弃，不得重拌使用。拌制好的砂浆采用人工胶轮车运输至工作面。三、浆砌石砌筑64 崂山区沙子口前登瀛排涝工程初步设计1、进场后的石料经人工选修后采用胶轮车运输至工作面，搬运就位。砌筑前应在砌体外将石料表面的泥垢冲洗干净，砌筑时保持砌体表面湿润。边坡护砌前，应先对坡面进行修整，将坡面修整平顺，并把坡面部位的填料压实。2、浆砌石施工采用座浆法砌筑。砌筑应先在基础面上铺一层3~5cm厚的稠砂浆，然后安放石块。3、勾缝应在砌筑施工24h后进行。先将缝内深度不小于2倍缝宽的砂浆刮去，用水将缝内冲洗干净，再用标号较高的砂浆进行填缝。要求勾缝砂浆采用细砂和较小的水灰比，其灰砂比控制在1∶1~1∶2之间。砌体工程施工应严格遵守《砌体工程施工质量验收规范》（GB50203-2002）。1.1.1混凝土工程混凝土采用商混，分层浇筑，采用插入式振捣器振捣密实。养护期覆盖草袋，并洒水养护。施工中应严格遵守《水工混凝土施工规范》（SDJ207—82）、《水工混凝土试验规程》（SDJ105—82）。1.2施工总布置1.2.1施工总布置原则施工总布置的内容包括：料场、施工道路、弃料场、施工导流、施工仓库、加工厂及生活福利设施等的布置。总布置规划遵循以下原则：1、总布置力求因地制宜、因时制宜，布局紧凑，节省用地；2、办公、生活、生产和仓储区相对独立，有机结合，符合生产流程，方便生产和生活的同时减少相互干扰；3、总体布置有利于路网布置，方便人流和物流；4、充分利用当地可为工程服务的建筑、加工制造、修配及运输等企业；5、总布置符合消防、环保和劳动保护等要求。1.2.2施工总布置本工程施工总布置包括管理区，施工工厂，生活设施，交通运输，仓储用房，施工导流，堆料场，风、水、电供应系统等。64 崂山区沙子口前登瀛排涝工程初步设计本工程对外交通道路利用09大道和崂山路。厂区内道路连通仓库和加工厂等设施。管理区，食堂，仓库、砂浆搅拌站，建材加工厂，堆料场，车库等均布置于左岸靠近崂山路的空地上，占地5亩。1.1.1土石方平衡前登瀛排涝工程土方施工主要为渠槽的开挖回填，开挖土方除需留作回填外全部外运弃土。土方开挖26401.6m3，土方回填10104.2m3，外运土方16297.4m3，运距10km。工程土方平衡与调配方案见下表6.1。表6.1排水渠土方工程平衡表渠槽土方开挖（m3）土方回填（m3）土方外运（m3）26401.610104.216297.41.1.2施工占地施工主要生产、加工、生活、料场区占地及施工道路等面积合计约5亩。1.2其它注意事项工程施工时，若受场地条件所限，开挖边坡坡比无法满足要求时，必须采取钢板桩等安全有效的基坑支护措施，确保开挖边坡的安全稳定，避免对周围建筑物及构筑物产生不利影响，保证周围建筑物及构筑物的安全并确保施工人员的人身安全。1.3施工进度计划本工程定于2014年10月~2014年12月非汛期施工，工期3个月。表6.1前登瀛排涝工程施工进度表月份工程项目2014.102014.112014.12上旬中旬下旬上旬中旬下旬上旬中旬下旬一、施工临时工程　　　　　　　　　1、临时道路、房屋　　　　　　　　　2、施工仓库　　　　　　　　　3、四平一通　　　　　　　　　64 崂山区沙子口前登瀛排涝工程初步设计二、排水渠工程　　　　　　　　　1、沟槽开挖　　　　　　　　　2、钢筋砼盖板预制3、排水渠砌筑　　　　　　　　　4、盖板吊装5、暗涵路面三、尾工　　　　　　　　　64 崂山区沙子口前登瀛排涝工程初步设计1环境保护设计1.1设计依据及采用标准1.1.1设计依据1、《中华人民共和国环境保护法》（1989年修订）；2、《中华人民共和国水土保持法》（1991年）；3、《中华人民共和国水污染防治法》（1996年修订）；4、《中华人民共和国大气污染防治法》（2000年修订）；5、《中华人民共和国噪声污染防治法》（1996年）；6、《中华人民共和国固体废物污染防治法》（2005年修订）；7、《青岛市大气环境质量功能区划分规定》（青政发【2000】62号，2000年3月）；8、《青岛市水功能区划》（青政发【2010】38号）；9、《青岛市人民政府关于印发青岛市生活饮用水地表水源保护区划的通知》（青政办发【2004】51号）；10、《关于进一步规范和完善建筑施工场地扬尘污染治理长效机制的通知》（青建管质字【2010】18号）；11、《青岛市人民政府关于印发青岛市生活饮用水地下水源保护区划的通知》（青政办发【2003】44号）；12、《环境影响评价技术导则非污染生态影响》（HJ/T19-1997）；13、《环境影响评价技术导则水利水电工程》（HJ/T88-2003）。1.1.2环境保护标准1、环境质量标准（1）水环境质量标准：大沽河孙受段水质按青岛市水环境功能区划要求，执行《地表水环境质量标准》（GB3838-2002）Ⅲ类标准；（2）环境空气质量标准：执行GB3095-2012《环境空气质量标准》中的二64 崂山区沙子口前登瀛排涝工程初步设计级标准；（3）声环境质量标准：区域环境噪声执行GB3096-2008《声环境质量标准》中1类标准。2、排放标准（1）水污染物排放标准：施工区污水排放执行《污水综合排放标准》（GB8978-1996）二级标准；（2）大气污染物排放标准：执行GB16297-1996《大气污染物综合排放标准》的二级标准；（3）声环境排放标准：执行GB12523-2011《建筑施工场界环境噪声排放标准》。1.1.1环境保护目标1、减免施工期粉尘、废（污）水及噪声对周边环境产生的污染，保护施工人员健康安全；2、防止弃渣堆放对沿河生态环境的破坏，控制新增水土流失。1.2环境保护设计1.2.1水质保护措施本工程施工期废水主要来自浆砌块石养护，机械、车辆冲洗以及施工人员生活污水等环节。为减轻施工废水排放对大沽河水环境质量的影响，对砌体养护废水采用沉淀池沉淀回用，基本可做到不外排；生活污水采用化粪池处理；机械车辆冲洗废水建隔油沉淀池和油水分离设施，二者均应达到（GB8978-1996）二级排放。施工废水经处理后排入下游河道，对河道水质影响较小。1、浆砌块石养护废水施工场地内设置废水沉淀池，沉淀池采用矩形平流式沉淀池，池壁采用砖砌砂浆抹面。沉淀池格规格2m×2m×1.5m，池子总有效容积6m3；养护废水集中收集排入沉淀池，经沉淀处理后将上清液回用。沉渣定期人工清理。2、机械、车辆冲洗废水64 崂山区沙子口前登瀛排涝工程初步设计在施工区设置机械、车辆冲洗检修平台，并在废水排出口设置1处隔油沉淀池，选型为Ⅰ型砖砌汽车洗车污水隔油池（池顶无覆土ZC-101），设计为2m×2.5m×1m，污水停留时间10min。污水处理达标后可用于施工区洒水降尘或排入附近的排水渠。定期对油污进行回收，对沉淀池进行清淤。3、生活污水生活污水包括餐饮污水、洗浴污水和粪便。施工生活用水按每人每天100L/d，生活污水产生按0.8计，施工期共产生360t污水。施工区内设置厕所1座，并设置化粪池1个，施工期可设专人定期进行清掏外运。4、施工期饮用水源工程施工期生活饮用水由前登瀛社区供水设施供应。施工期饮用水源保护措施：（1）加强监管，节约用水，避免对水资源的浪费。贯彻实施饮用水水源污染防治有关法律、法规、规章，协调有关部门做好饮用水的水污染防治工作;（2）如因发生事故或者其他突发性事件造成饮用水水源污染时，须立即切断污染源，并采取有效措施消除污染。事故单位及个人必须立即报告所在地环境保护、城市管理、卫生、水利等部门，并由环境保护部门根据当地人民政府的要求组织有关部门对事故依法进行调查处理，必要时报当地人民政府批准后采取强制性措施以减少损失。1.1.1环境空气质量保护1、机械尾气加强机械、车辆的管理和维修，减少因机械、车辆闲置状态下和故障时造成的空气污染。2、扬尘在施工现场及运输道路洒水降尘，并加强劳动保护，发放防尘防护用品，并督促使用以减免其不利影响。运输车辆减速慢行，严禁超载，严格按规定路线和时间运输，并采取有效遮64 崂山区沙子口前登瀛排涝工程初步设计盖，以减少施工扬尘及道路扬尘的不利影响。施工开挖产生的弃土弃渣及时清运，临时堆放的土料必须进行遮盖，避免扬尘污染。原材料堆放场采取良好的密封措施，减少扬尘产生，并尽量安排在距居民区较远的地方。水泥在装卸、运输、存储时均须密闭进行，防止散落，对储运设备要定期检修、保养。1.1.1噪声防治施工期的噪声主要来自各种机械设备和建筑材料运输，特别是夜间施工噪声将产生扰民问题。施工噪声对现场施工人员的健康有不利影响，并对附近居民生产、生活产生临时影响。在距社区及企业200m范围内的工区，施工机械要选择低噪声设备，对于噪声较大的施工设备如水泵、搅拌机等，尽量安排在200m以外的区域。可根据噪声的大小，对固定噪声源采取封闭式作业。加强设备的维护和保养，现场施工人员配戴个人防噪声用具防治噪声；机动车辆产生的流动噪声源，重点控制其高音鸣笛。挖掘机等高噪声设备禁止夜间施工；必须夜间施工的，需提前两天向当地环保部门申请。1.1.2固体废物处置措施1、生活垃圾施工高峰期人数约50人，施工人员人均排放生活垃圾按0.8kg/d计算，施工高峰期日排放垃圾约40kg，整个施工期共产生3.6t，须及时清运，并合理处置。在施工区内设置2个生活垃圾桶，用于及时收集生活垃圾。生活垃圾每日清理，交与当地环卫部门统一处理。2、弃土弃渣.本工程土方开挖大于土方填筑，施工时土料需弃土，回填土方前需临时堆放开挖土方，为进一步减少土方堆放对周围环境质量的影响，采取如下环保措施：（1）施工临时设施在工程完工后按要求进行拆除，清理施工废弃物，并在64 崂山区沙子口前登瀛排涝工程初步设计工程结束的当年进行绿化或土地本来用途的恢复工作；（2）施工过程中对临时堆土场采取有效的工程措施和生物措施进行护坡，减少施工过程中的水土流失。1.1.1人群健康保护加强施工区环境卫生工作，生活垃圾集中堆放，及时清理外运；加强消毒工作，对污染源进行定期消毒，对鼠、蚊、蝇定期投药灭杀；严格饮食卫生管理；定期进行体检，加强疾病预防及卫生检疫工作，配备可行的医疗保障急救措施。1.1.2工程占地的环境保护措施对于施工临时占地，除按照有关规定进行补偿外，在工程竣工以后全部进行绿化或恢复原貌，对于原有的植被尽量恢复，对于破坏的自然植被利用人工植被代替予以恢复。1.1.3环境保护措施表7.1建设项目拟采取的防治措施及预期治理效果内容类型排放（编号）污染物名称防治措施预期治理效果大气污染物1、施工场地扬尘避免大风天气条件下回填作业可有效减小施工扬尘对大气环境的污染水污染物1、施工场地施工废水生活污水严禁乱排专人管理严禁乱排可有效防止对施工场区和周边环境的污染固体废物2、施工驻地施工垃圾生活垃圾集中堆放、及时清运专人管理、集中处理防止对施工场区和周边环境和景观的不利影响噪声1、按《青岛市环境噪声管理规定》，夜间（晚10时至早6时）应停止施工。2、高噪声施工机械尽量远离施工场界或做隔音降噪处理。其他在施工场区及时回填，并设置合理的雨水排放沟，防止造成水土流失。生态保护措施及预期效果：1、施工垃圾等固体废弃物不得随意抛入河道中，防止对水质环境造成不利影响。2、河道工程竣工后，协同市政部门对河道沿线及时进行绿化，以美化环境。综上所述，针对项目特点提出了具体的环境保护措施，这些措施是积极有效和切实可行的，能够显著防止或减缓工程对环境的不利影响。只要严格遵守国家64 崂山区沙子口前登瀛排涝工程初步设计和青岛市有关环保法规与污染物排放标准，认真落实评价中提出的各项环保措施，就不会对环境产生新的污染和不利影响。从环保角度，项目的建设是可行的。164 崂山区沙子口前登瀛排涝工程初步设计1水土保持设计1.1设计依据1、《中华人民共和国水土保持法》（2010年）；2、《中华人民共和国水土保持法实施条例》（国务院1993第120号令）；3、《国务院关于加强水土保持工作的通知》（国务院[1993]第5号文）；4、《开发建设项目水土保持技术规范》（GB50433-2008）；5、《青岛市实施<中华人民共和国水土保持法>的若干规定》（青岛市人大常委会十二次会议，1994年）；6、青岛市水土保持补偿和水土流失防治费收取使用管理暂行办法》（青岛市人民政府第38号令，1995.6.30）。1.2工程区水土流失及水土保持现状水土流失类型以降雨水力侵蚀为主，主要为雨水面蚀，局部冲沟地形内有轻度沟蚀现象。1.3水土流失预测防洪治理工程建设中损失和损坏的水土保持设施主要为临时占地范围内的植被及排洪排涝设施。1.4水土流失危害分析1、堵塞渠道，加剧流失工程建设期间，不可避免地影响到当地汛期正常的区间排水。大量土石料在运输、堆放过程中，一旦遭遇暴雨洪水，部分被带入河道，淤高河床，加剧水土流失。2、降低土壤肥力在施工建设期间，由于地表土体遭到扰动、植被遭到破坏，在水力、风力作用下，土壤中的营养元素随水流、风吹而流失，土壤有机质含量、物理粘粒减少，造成土壤肥力减弱，土壤有沙化的趋势。64 崂山区沙子口前登瀛排涝工程初步设计1.1水土流失防治措施1、治理目标根据《开发建设项目水土保持方案技术规范》（SL204-98）总则中提出的水土流失防治要求，结合工程实际，以预防和治理工程建设施工导致的新增水土流失为重点，同时治理原有水土流失，改善区域生态环境。2、防治责任范围（1）项目建设区项目建设区是指本项目的征地范围，或项目建设者的土地管辖和租地范围，包括工程永久占地及工程临时占地。（2）直接影响区直接影响区指开发建设项目对周边造成水土流失及危害的区域。本工程主要指工程建成后可能产生冲刷、淤积的滩地区域。3、防治措施（1）土地平整恢复施工临时便道区和施工临建区均为临时占用，待施工结束后应立即按照设计和原有功能进行恢复，对扰动地面进行平整和后期整治。一般采用推土机进行平整，并对表层土进行清理，去除土中遗留的碎石、施工垃圾及其他不利于植物生长的杂物。该项投资已计入征地土地复垦费用中。（2）表土剥离管理房区、施工临建区和施工区土地待施工结束后均需及时进行植被新植和恢复工程，因此需在开工建设前将表层耕植土剥离进行集中堆放，将表层30cm原土剥离暂时堆放在场区内空地和闲置地，表土堆放边坡应在1：2左右，堆高控制在3m以内，待施工完毕后，表土作为绿化覆土及时利用。该项投资已计入征地土地复垦费用中。（3）植被恢复工程施工临建区土地利用类型为河滩地，工程结束后应及时进行恢复，可进行以播撒草籽的绿化方式，在植物品种选择上，遵循适生、易栽植、易管护、速生、64 崂山区沙子口前登瀛排涝工程初步设计防护效果好的原则，还应具有耐冲等特点。植物措施设计：草籽种植密度为草种200kg/hm2，翻松土壤后，播撒草籽，拍实浇水。经计算，本工程需播散草籽133kg。（4）临时硬化工程施工期间的施工便道由于来往车辆运输碾压频繁，路面土体极易变得松散，因此主体工程对施工临时便道进行硬化。该项投资已计入主体工程中。4、方案实施进度安排根据水土保持方案与主体工程同步实施的原则，各项水土保持措施的实施进度与相应的工程进度相衔接。各防治范围内的水土保持措施配合主体工程同时实施，总体要求工程措施与主体工程同步完成，植物工程可比主体工程略为滞后。1.1方案实施的保障措施1、组织领导措施工作小组由建设单位与施工单位组建，主要工作任务是担任本方案的具体实施，落实青岛市水行政主管部门在水土保持工作中的要求，协调与青岛市水行政主管部门的关系。2、技术保证措施为保证方案的顺利实施，应配备各专业技术人员，现场指导施工，解决技术问题，并提供必要的经费用于技术培训、水土保持措施质量监测。3、资金来源及管理使用办法本工程水土保持资金依照“谁开发，谁保护，谁造成水土流失，谁治理”的原则，按照本方案实施计划安排落实，使开发建设与水土保持工程同步进行，达到保护资源，合理开发，实现生态环境的良性循环。64 崂山区沙子口前登瀛排涝工程初步设计1劳动安全与工业卫生1.1设计依据1、《中华人民共和国劳动法》；2、《建设项目（工程）劳动安全卫生监督规定》（劳动部）；3、《水利水电工程劳动安全与工业卫生设计规范》（DL5061）。1.2劳动安全措施1、防火、防爆（1）按照《水利水电工程设计防火规范》中的规定，对各建筑物和主要电气设备处配备防火设施，动力电缆及控制电缆均采用不燃电缆和阻燃电缆。（2）防止雷电造成的危害；（3）所有工作场所，严禁采用明火取暖。2、防电气伤害（1）所有可能发生电气伤害的电气设备可靠接地，工程接地网的设计满足相关规程规范的要求。（2）对于可能遭遇雷击的建筑物屋顶、设备等采取避雷带或避雷针保护。（3）电气设备的外壳采取可靠的接地方式，使其外壳及构架的最大感应电压小于50V。3、防机械伤害、防坠落伤害（1）采用的机械设备符合国家安全卫生有关标准的要求。（2）凡坠落高度在2m以上的工作平台、人行通道（部位），在坠落面侧设置固定式防护栏杆，以保证通行时的安全。（3）凡检修时可能形成的坠落高度在2m以上的孔、坑，设置固定临时防护栏杆用的槽孔等措施。（4），堤顶、平台均采取防跌落措施。4、安全标志64 崂山区沙子口前登瀛排涝工程初步设计在工程危险地段设置安全标志，起到警示作用。1.1工业卫生1、防噪声及防振动（1）工作场所的噪音宜符合《水利水电工程劳动安全与工业卫生设计规范》噪声限制值的要求。（2）工作场所的噪声测量满足《工业企业噪声测量规范》的有关规定，设备本身的噪声测量符合相应设备有关标准的规定。（3）选用噪声和振动水平符合国家有关标准规定的设备，必要时，对设备提出允许的限制值，或采取相应的防护措施如在建筑上采用降噪材料等。（4）自备柴油发电机组应布置在单独房间内，必要时应设有减振、消声设施。（5）噪声水平超过85dB，而运行中只需短时巡视的场所，可为运行人员配备临时隔声的防护用具。2、采光与照明（1）采光设计应充分利用自然光，应以天然采光为主，人工照明为辅。（2）工作场所室内天然采光照度宜符合《水利水电工程劳动安全与工业卫生设计规范》有关规定。3、温度与湿度控制工程各类管理和施工房室内空气参数按相关标准的规定设计。4、防尘、防污、防腐蚀、防毒（1）屋内配电装置室地面采用坚硬的、不起尘埃的材料。（2）对枢纽范围内的环境采取绿化措施。（3）生活污水，经过处理后排入地面水体。（4）金属结构、设备支撑构件等应根据不同的环境采取经济合理的防腐蚀措施。除锈、涂漆、镀锌、喷塑等防腐处理工艺按国家的有关标准规定进行。电缆桥架采用热镀锌处理。64 崂山区沙子口前登瀛排涝工程初步设计（5）储存CO2、卤化物灭火材料的房间应采用机械通风方式。（6）易发生火灾的部位均设置事故排烟设施并配备部分火灾防毒面具。1.1应急措施在发生意外情况下，根据意外事故的种类采取如下措施：1、本工程需要考虑事故疏散的场所，工程的主要对外通道，各功能室进出通道。2、人身事故为最大限度地减少人身伤亡事故，所有运行值班人员均需进行急救培训。对人身事故的抢救采用如下措施：（1）在施工营地配备一些急救用具及药物。（2）配备交通工具，必要时送较近的医疗单位急救。1.2安全与卫生机构设置本工程在运行过程中，易发生安全事故的部位较少，只要搞好施工和运行过程中的各项安全监督和检查，按照规范规定的要求采取防范措施，可以在运行过程中避免出现安全事故，因此本工程不专门设置独立的安全卫生管理机构，应对管理所人员进行劳动安全与工业卫生方面的宣传教育工作，保证工程运行中劳动安全与工业卫生。64 崂山区沙子口前登瀛排涝工程初步设计1节能设计1.1节能设计依据和原则1.1.1设计依据1、《中华人民共和国节约能源法》（中华人民共和国主席令（第90号））；2、《建设工程勘察设计管理条例》（中华人民共和国主席令（第293号））；3、《中华人民共和国可再生能源法》；4、《中华人民共和国清洁生产促进法》；5、《节能中长期专项规划》（发改环资【2004】2505号）；6、《国家鼓励发展的资源节约综合利用和环境保护技术》（国家发改委2005第65号）；7、《中国节能技术政策大纲》（2006年修订征求意见稿）；8、《工程设计节能技术暂行规定》GBJ6－85；9、《水利项目节能评估和审查暂行办法》；10、《工程设计节能技术暂行规定》GBJ6－85。1.1.2设计原则节能是我国发展经济的一项长远战略方针，根据法律法规的要求，依据国家和行业有关节能的标准和规范合理设计，起到节约提高能源利用效率，促进国民经济向节能型发展的作用。节能方案应符合相关建设标准、技术标准和《中国节能技术政策大纲》中的节能要求。工艺和设备的合理用能、主要产品能源单耗指标要以国内先进能耗水平或参照国际先进水平作为设计依据。1.2节能措施综述本次工程主要完成的工程项目为前登瀛排涝工程。本工程节能措施主要为施工期施工机械节能设计。1.3节能设计64 崂山区沙子口前登瀛排涝工程初步设计根据本工程的特点，能源消耗主要为建设期和运行管理期能源消耗。设计中应严格执行国家有关规范规程要求，树立节约能源的主导设计思路，具体节能措施如下：（1）工程勘察设计中要优化设计方案，根据勘探资料选取最优方案，降低能源的使用量。（2）施工期主要为土方、砌石、混凝土工程，施工机械需要用柴油、汽油作为燃料，施工中应根据工程量的多少、负荷的大小合理选用不同功率的施工机械，避免空载、空负荷运转等情况发生，减少能源的浪费。（3）节约水电资源，对生产用水尽量重复利用，施工用电尽量采用电网供电。（4）工程施工建设中，应制定能源管理措施和制度，防止能源无谓消耗，应对进场施工人员加强节能宣传，强化节能意识，应针对工程施工特点制定施工设备的能源指标和标准，严格控制能源消耗。加强能源储存地安全防护，防止能源损失，合理安排施工秩序，做好施工设备的管理和调度。64 崂山区沙子口前登瀛排涝工程初步设计1工程管理工程管理主要是为河道治理工程正常运用、工程安全和充分发挥工程效益创造条件，促进堤防工程管理工作的生态化、自觉化、和谐化，不断提高堤防管理的水平。1.1管理机构设置登瀛洼排水渠日常管理单位为沙子口街道办事处。1.2管理范围和保护范围参照《中华人民共和国河道管理条例》，前登瀛排涝工程的管理范围为渠道建筑物及护岸外10m。保护范围为渠道护岸外50m。1.3管理规章制度为了确保渠道各项工程设施的安全、有效运行，最大限度地发挥工程的效益，遵照《中华人民共和国水法》、《中华人民共和国防洪法》、《中华人共和国河道管理条例》、《中华人民共和国防汛条例》等法规，必须建立和健全相应的管理规章制度，以促进管理工作规范化，制度化，提高劳动生产率和管理水平。1.3.1制度防汛管理制度在防汛工作中，要制定相应的管理制度，包括制定日常的工作管理制度、工作岗位守则、管理安全条例等；制定汛前、汛期、汛后检查制度；制定防汛抢险制度，建立健全防汛险情报告、处理方案、抢险责任人制度；制定防汛物资储备制度；制定护堤地的使用管理办法。1.3.2制度渠道管理制度要根据《中华人民共和国水法》、《中华人民共和国防洪法》和《中华人民共和国河道管理条例》等制定一系列的管理制度，如岸线利用管理制度。并要加大有关法制、法规的宣传力度，切实做好周围群众动员工作，自觉保护河道生态环境。防止河道再次被垃圾、废水填满阻塞。1.3.3制定工程管理制度64 崂山区沙子口前登瀛排涝工程初步设计1、明确渠道管理和保护范围，建立健全堤防专业管理与群众管理、经常检查与及时汇报总结相结合的管理制度。2、应加强水质监测，并与当地政府、村镇密切联系，做好工作，逐步杜绝污、毒、废水排入渠道，保护地表、地下水资源。64 崂山区沙子口前登瀛排涝工程初步设计1投资概算1.1编制说明1.1.1编制依据1、山东省水利厅鲁水定字[2000]1号文颁发的《山东省水利水电工程设计概（估）算费用构成及计算标准》（试行）和《山东省水利水电工程设计概（估）算编制办法》（试行）；2、山东省工程咨询协会文件鲁工咨协（2000）第1号转发山东省物价局、山东省计委《转发国家计委关于建设项目前期工作咨询收费暂行规定的通知》的通知；3、各主管部门颁发的有关法令、规程。4、初步设计提供的图纸及工程量。1.1.2定额采用1、采用山东省水利厅颁发的《山东省水利水电建筑工程预算定额》上、下册（2000年），并按规定乘以1.05的概算扩大系数。2、施工机械台班费定额采用山东省水利厅颁发的《山东省水利水电工程施工机械台班费定额》（2000年）；3、部分缺项定额参照有关专业定额参考执行。1.1.3基础单价1、人工工资：按照鲁水定[2008]1号文的规定，人工工资单价为每定额工日44.10元。2、材料价格：采用青岛市最新材料价格。1.1.4现场经费、间接费、计划利润等有关费率现场经费：土石方工程按5.9%计取，混凝土及其它工程按6.3%计取。间接费：土石方工程按5.4%计取，混凝土及其它工程按4.1%计取。64 崂山区沙子口前登瀛排涝工程初步设计企业利润按三级企业费率5%计取。税金：建设项目在市区，按3.41%计取。1.1投资概算前登瀛一期排涝工程概算总投资590.3603万元。表12.1投资概算汇总表序号工程名称工程投资（万元）一建筑工程473.4171二临时工程33.4394三其他费用55.3914四基本预备费28.1124五工程总投资590.360364 崂山区沙子口前登瀛排涝工程初步设计原文已完。下文为附加文档，如不需要，下载后可以编辑删除，谢谢！施工组织设计本施工组织设计是本着“一流的质量、一流的工期、科学管理”来进行编制的。编制时，我公司技术发展部、质检科以及项目部经过精心研究、合理组织、充分利用先进工艺，特制定本施工组织设计。一、工程概况：西夏建材城生活区27#、30#住宅楼位于银川市新市区，橡胶厂对面。本工程由宁夏燕宝房地产开发有限公司开发，银川市规划建筑设计院设计。本工程耐火等级二级，屋面防水等级三级，地震防烈度为8度，设计使用年限50年。本工程建筑面积:27#楼3824.75m2;30#楼3824.75m2。室内地坪±0.00以绝对标高1110.5m为准，总长27#楼47.28m；30#楼47.28m。总宽27#楼14.26m；30#楼14.26m。设计室外地坪至檐口高度18.600m，呈长方形布置，东西向，三个单元。47 崂山区沙子口前登瀛排涝工程初步设计本工程设计屋面为坡屋面防水采用防水涂料。外墙水泥砂浆抹面，外刷浅灰色墙漆。内墙面除卫生间200×300瓷砖，高到顶外，其余均水泥砂桨罩面，刮二遍腻子；楼梯间内墙采用50厚胶粉聚苯颗粒保温。地面除卫生间200×200防滑地砖，楼梯间50厚细石砼1：1水泥砂浆压光外，其余均采用50厚豆石砼毛地面。楼梯间单元门采用楼宇对讲门，卧室门、卫生间门采用木门，进户门采用保温防盗门。本工程窗均采用塑钢单框双玻窗，开启窗均加纱扇。本工程设计为节能型住宅，外墙均贴保温板。本工程设计为砖混结构，共六层。基础采用C30钢筋砼条形基础，上砌MU30毛石基础，砂浆采用M10水泥砂浆。一、二、三、四层墙体采用M10混合砂浆砌筑MU15多孔砖；五层以上采用M7.5混合砂浆砌筑MU15多孔砖。本工程结构中使用主要材料：钢材：I级钢，II级钢；砼：基础垫层C10，基础底板、地圈梁、基础构造柱均采用C30，其余均C20。本工程设计给水管采用PPR塑料管，热熔连接；排水管采用UPVC硬聚氯乙烯管，粘接；给水管道安装除立管及安装IC卡水表的管段明设计外，其余均暗设。本工程设计采暖为钢制高频焊翅片管散热器。本工程设计照明电源采用BV－2.5铜芯线，插座电源等采用BV－4铜芯线；除客厅为吸顶灯外，其余均采用座灯。一、施工部署及进度计划1、工期安排47 崂山区沙子口前登瀛排涝工程初步设计本工程合同计划开工日期：2004年8月21日，竣工日期：2005年7月10日，合同工期315天。计划2004年9月15日前完成基础工程，2004年12月30日完成主体结构工程，2005年6月20日完成装修工种，安装工程穿插进行，于2005年7月1日前完成。具体进度计划详见附图－1（施工进度计划）。2、施工顺序⑴基础工程工程定位线（验线）→挖坑→钎探（验坑）→砂砾垫层的施工→基础砼垫层→刷环保沥青→基础放线（预检）→砼条形基础→刷环保沥青→毛石基础的砌筑→构造柱砼→地圈梁→地沟→回填工。⑵结构工程结构定位放线（预检）→构造柱钢筋绑扎、定位（隐检）→砖墙砌筑（＋50cm线找平、预检）→柱梁、顶板支模（预检）→梁板钢筋绑扎（隐检、开盘申请）→砼浇筑→下一层结构定位放线→重复上述施工工序直至顶。⑶内装修工程门窗框安装→室内墙面抹灰→楼地面→门窗安装、油漆→五金安装、内部清理→通水通电、竣工。⑷外装修工程47 崂山区沙子口前登瀛排涝工程初步设计外装修工程遵循先上后下原则，屋面工程（包括烟道、透气孔、压顶、找平层）结束后，进行大面积装饰，塑钢门窗在装修中逐步插入。一、施工准备1、现场道路本工程北靠北京西路，南临规划道路，交通较为方便。场内道路采用级配砂石铺垫，压路机压。2、机械准备⑴设2台搅拌机，2台水泵。⑵现场设钢筋切断机1台，调直机1台，电焊机2台，1台对焊机。⑶现场设木工锯，木工刨各1台。⑷回填期间设打夯机2台。⑸现场设塔吊2台。3、施工用电施工用电已由建设单位引入现场；根据工程特点，设总配电箱1个，塔吊、搅抖站、搅拌机、切断机、调直机、对焊机、木工棚、楼层用电、生活区各配置配电箱1个；电源均采用三相五线制；各分支均采用钢管埋地；各种机械均设置接零、接地保护。具体配电箱位置详见总施工平面图。3、施工用水47 崂山区沙子口前登瀛排涝工程初步设计施工用水采用深井水自来水，并砌筑一蓄水池进行蓄水。楼层用水采用钢管焊接给水管，每层留一出水口；给水管不置蓄水池内，由潜水泵进行送水。1、生活用水生活用水采用自来水。2、劳动力安排⑴结构期间：瓦工40人；钢筋工15人；木工15人；放线工2人；材料1人；机工4人；电工2人；水暖工2人；架子工8人；电焊工2人；壮工20人。⑵装修期间抹灰工60人；木工4人；油工8人；电工6人；水暖工10人。四、主要施工方法1、施工测量放线⑴施工测量基本要求A、西夏建材城生活区17#、30#住宅楼定位依据：西夏建材城生活区工程总体规划图，北京路、规划道路永久性定位B、根据工程特点及＜建筑工程施工测量规程＞DBI01－21－95，4、3、2条，此工程设置精度等级为二级，测角中误差±12，边长相对误差1/15000。47 崂山区沙子口前登瀛排涝工程初步设计C、根据施工组织设计中进度控制测量工作进度，明确对工程服务，对工程进度负责的工作目的。⑵工程定位A、根据工程特点，平面布置和定位原则，设置一横一纵两条主控线即27#楼：（A）轴线和（1）轴线；30#楼：（A）轴线和（1）轴线。根据主轴线设置两条次轴线即27#楼：（H）轴线和（27）轴线；30#楼：（H）轴线和（27）轴线。B、主、次控轴线定位时均布置引桩，引桩采用木桩，后砌一水泥砂浆砖墩；并将轴线标注在四周永久性建筑物或构造物上，施测完成后报建设单位、监理单位确认后另以妥善保护。C、控轴线沿结构逐层弹在墙上，用以控制楼层定位。D、水准点：建设单位给定准点，建筑物±0.00相当于绝对标高1110.500m。⑶基础测量A、在开挖前，基坑根据平面布置，轴线控制桩为基准定出基坑长、宽度，作为拉小线的依据；根据结构要求，条基外侧1100mm为砂砾垫层边，考虑放坡，撒上白灰线，进行开挖。B、在垫层上进行基础定位放线前，以建筑物平面控制线为准，校测建筑物轴线控制桩无误后，再用经纬仪以正倒镜挑直法直接投测各轴线。C、标高由水准点引测至坑底。⑷结构施工测量47 崂山区沙子口前登瀛排涝工程初步设计A、首层放线验收后，主控轴一引至外墙立面上，作为以上务层主轴线竖身高以测的基准。B、施工层放线时，应在结构平面上校投测轴线，闭合后再测设细部尺寸和边线。C、标高竖向传递设置3个标高点，以其平均点引测水平线折平时，尽量将水准仪安置在测点范围内中心位置，进行测设。2、基坑开挖本工种设计地基换工，夯填砂砾垫层1100mm；根据此特点，采用机械大开挖，留200mm厚进行挖工、铲平。开挖时，根据现场实际土质，按规范要求1:0.33放坡，反铲挖掘机挖土。开挖出的土，根据现场实际情况，尽量留足需用的好土，多余土方挖出，避免二次搬运。人工开挖时，由技术员抄平好水平控制小木桩，用方铲铲平。挖掘机挖土应该从上而下施工，禁止采用挖空底脚的操作方法。机械挖土,先发出信号，挖土的时候，挖掘机操作范围内，不许进行其他工作，装土的时候，任何人都不能停留在装土车上。3、砌筑工程⑴材料47 崂山区沙子口前登瀛排涝工程初步设计砖：MU15多孔砖，毛石基础采用MU30毛石。砂浆：±0.00以下采用M10水泥砂浆，一、二、三、四层采用M10混合砂浆，五层以上采用M7.5混合砂浆。⑵砌筑要求A、开工前由工长对所管辖班组下发技术交底。B、砌筑前应提前浇水湿润砖块，水率保持在10％－15％。C、砌筑采用满铺满挤“三一砌筑法“，要求灰浆饱满，灰缝8－12mm。D、外墙转角处应同时砌筑，内外墙交接处必须留斜槎，槎子长度不小于墙体高度的2/3，槎子必须平直、通顺。E、隔墙与墙不同时砌筑又不留成斜槎时可于墙中引出阳槎或在墙的灰缝中预埋拉结筋，每道不少于2根。F、接槎时必须将表面清理干净，浇水湿润，填实砂浆，保持灰缝平直。G、砖墙按图纸要求每50mm设置2φ6钢筋与构造柱拉结，具体要求见结构总说明。H、施工时需留置临时洞口，其侧边离交接处的墙面不少于500mm，顶部设边梁。4、钢筋工程⑴凡进场钢筋须具备材质证明，原材料须取样试验，经复试合格后方可使用。47 崂山区沙子口前登瀛排涝工程初步设计⑵钢筋绑扎前应仔细对照图纸进行翻样，根据翻样配料，施工前由工长对所管辖班组下发技术交底，准备施工工具，做好施工的准备工作。⑶板中受力钢筋搭接，I级钢30d，II级钢40d，搭接位置：上部钢筋在跨中1/3范围内，下部钢筋在支座1/3范围内。⑷钢筋保护层：基础40mm，柱、梁30mm，板20mm。保护层采用50mm×50mm的水泥砂浆块。板上部钢筋用马凳按梅花状支起。⑸所有钢筋绑扎，须填写隐检记录，质评资料及目检记录，验收合格后方可进行下道工序。5、砼工程⑴水泥进场后须做复试，经复试合格后由试验室下达配合比。施工中严格掌握各种材料的用量，并在搅拌机前进行标识，注明每立方米、每盘用量。同时搅拌时，须车车进磅，做好记录。⑵浇筑前，对模板内杂物及油污、泥土清理干净。⑶投料顺序：石子→水泥→砂子。⑷本工程均采用插入式振捣器，一次浇筑厚度不宜超过振捣器作用部分长度的1.25倍，捣实砼的移动间距不宜大于振捣器作用半径的1.5倍。⑸砼浇筑后1昼夜浇水养护，养护期不少于7d47 崂山区沙子口前登瀛排涝工程初步设计，砼强度未达到1.2MPa之前不得上人作业。6、模板工程⑴本工程模板采用钢木混合模板。模板支搭的标高、截面尺寸、平整度、垂直度应达到质量验收标准，以满足其钢度，稳定性要求。⑵模板支撑应牢固可靠，安装进程中须有防倾覆的临时固定措施。⑶本工程选用851脱模剂，每拆除一次模板经清理后涂刷脱模剂，再重新组装，以保证砼的外观质量。1、架子工程⑴本工程采用双排架子防护，外设立杆距墙2m，里皮距墙50cm，立杆间距1.5m，顺水间距1.2m，间距不大于1m。⑵架子底部夯实，垫木板，绑扫地杆。⑶为加强架子的稳定性，每七根立杆间设十字盖，斜杆与地面夹角60o。⑷为防止脚平架外倾，与结构采用钢性拉接，拉接点间距附和“垂四平六“的原则。⑸外防护架用闭目式安全网进行封闭，两平网塔接和网下口必须绑孔紧密。⑹结构架子高出作业层1m，每步架子满铺脚手板，要求严密牢固并严禁探头板。47 崂山区沙子口前登瀛排涝工程初步设计1、装饰工程装饰工程施工前，要组织质监部门、建设、设计、施工单位四方参加的主体结构工程核验收，对已完全体分部工程进行全面检查、发现问题及时处理，清除隐患，并做好装饰前材料、机具及技术准备工作。1、根据预算所需材料数量，提出材料进场日期，在不影响施工用料的原则下，尽量减少施工用地，按照供料计划分期分批组织材料进场。2、将墙面找方垂直线，清理基层，然后冲筋，按照图纸要求，分层找平垂直，阴阳角度方正，然后拉线作灰饼。底子灰应粘结牢固，并用刮杠刮平，木抹子抹平。3、罩面应均匀一致，并应在终凝前刮平压光，上三遍灰抹子。4、油漆、涂料施工：油漆工程施工时，施工环境应清洁干净，待抹灰、楼地面工程全部完工后方可施工，油漆涂刷前被涂物的表面必须干燥、清洁，刷漆时要多刷多理不流坠，达到薄厚均匀，色调一致，表面光亮。墙面涂料基层要求现整，对缝隙微小孔洞，要用腻子找平，并用砂纸磨平。47 崂山区沙子口前登瀛排涝工程初步设计为了使颜色一致，应使用同一配合比的涂料，使用时涂料搅匀，方可涂刷，接槎外留在阴阳角外必须保证涂层均匀一致表面不显刷纹。1、楼地面工程楼地面工程只作50厚豆石砼垫层。做垫层必须先冲筋后做垫层，其平整度要控制在4mm以内，加强养护4－5天后，才能进行上层施工。10、层面工程1、屋面保温层及找平层必须符合设计要求，防水采用防水卷材。2、做水泥砂浆找平层表面应平整压光，屋面与女儿墙交接处抹成R≥150mm圆角。3、本工程屋面材料防水，专业性强，为保证质量，我们请专业人员作防水层。4、原材料在使用前经化验合格后才能使用，不合格材料严禁使用。11、水、暖、电安装工程⑴管道安装应选用合格的产品，并按设计放线，坡度值及坡向应符合图纸和规范要求。⑵水、暖安装前做单项试压，完毕后做通、闭水后试验和打压试验，卫生间闭水试验不少于24小时。⑶47 崂山区沙子口前登瀛排涝工程初步设计电预埋管路宜沿最近线路敷设，应尽量减少弯曲，用线管的弯曲丝接套丝，折扁裂缝焊接，管口应套丝用堵头堵塞。油漆防腐等均符合图纸各施工规范及质量评定标准。⑷灯具、插座、开关等器具安装，其标高位置应符合设计要求，表面应平直洁净方正。⑸灯具、插座、开关等器具必须选用合格产品，不合格产品严禁使用。⑹做好各种绝缘接地电阻的测试和系统调整记录，检查配线的组序一定要符合设计要求。五、预防质量通病之措施本工程按优质工程进行管理与控制，其优质工程的目标体系与创优质工程的保证措施在本工程施工组织设计中做了详述。本措施不再述。创优质工程除对各分部、分项、工序工程施工中，精心操作，一丝不苟、高标准严要求作业外，关键是防止质量通病。为此，提出防止通病的作业措施如下：1、砖墙砌体组砌方法：⑴、组砌方法：一顺一丁组砌，由于这种方法有较多的丁砖，加强了在墙体厚度方向的连结，砌体的抗压强度要高一些。⑵、重视砖砌体水平灰缝的厚度不均与砂浆饱满度：①、水平灰缝不匀：规范规定砖砌体水平灰缝厚度与竖向灰缝宽度一般为10mm，但不应小于8mm47 崂山区沙子口前登瀛排涝工程初步设计，也不应小于12mm。砂浆的作用：一是铺平砖的砌筑表面，二是将块体砖粘接成一个整体。规范中之所以有厚度和宽度要求，是由于灰缝过薄，使砌体产生不均匀受力，影响砌体随载能力。如果灰缝过厚，由于砂浆抗压强度低于压的抗压可度。在荷载作用下，会增大砂浆的横向变形，降低砌体的强度。试验研究表明，当水平灰缝为12mm时，砖砌体的抗压强度极限，仅为10mm厚时的70－75％，所以要保证水平灰缝厚度在8－12mm之间。怎样确保水平灰缝的厚度呢？A、皮数杆上，一定将缝厚度标明、标准。B、砌砖时，一定要按皮数杆的分层挂线，将小线接紧，跟线铺灰，跟线砌筑。C、砌浆所用之中砂，一定要过筛，将大于5mm的砂子筛掉。D、要选砖，将过厚的砖剔掉。E、均匀铺灰，务使铺灰之厚度均匀一致。坚持“一块砖、一铲灰、一揉挤“的“三一“砌砖法“。②砂浆必须满铺，确保砂浆饱满度。47 崂山区沙子口前登瀛排涝工程初步设计规范规定：多孔砖砌体，水平灰缝的砂浆饱满度不得低于80％，这是因为，灰缝的饱满度，对砌体的强度影响很大。比如：根据试验研究，当水平灰缝满足80％以上，竖缝饱满度满足60％以上时，砌体强度较不饱满时，要提高2－3倍，怎样保证灰缝饱满度呢？A、支持使用所述的“三一“砌砖法，即“一块砖、一铲灰、一揉挤“。B、水平缝用铺浆法（铺浆长度≤50cm）砌筑，竖缝用挤浆法砌筑，竖缝还要畏助以加浆法，以使竖向饱满，绝不可用水冲灌浆法。C、砂浆使用时，如有淅水，须作二次拌合后再用。绝不可加水二次拌合。拌好的砂浆，须于3小时之内使用完毕。D、不可以干砖砌筑。淋砖时，一般以15％含水率为宜。（约砖块四周浸水15mm左右）。③注意砌砖时的拉结筋的留置方法：砖砌体的拉结筋留置方法，按设计要求招待。如设计没有具体规定时，按规范执行。规范规定“拉结筋的数量每12cm厚墙放1根Ф6钢筋，沿墙高每50cm留一组。埋入长度从墙的留槎处算起，每边均＜100cm，末端应有弯钩”见图。规范还规定：“构造柱与墙连拉处，宜砌成马牙槎，并沿墙高每50cm设2Ф6拉结钢筋，每边伸入墙内＞100cm。2、预防楼梯砼踏步掉角：47 崂山区沙子口前登瀛排涝工程初步设计楼梯踏步浇筑砼后，往往因达不到砼强度要求，就因施工需要提前使用，既便有了足够强度，使用不慎，都会掉楞掉角。而且有了掉角，修补十分困难，且不定期牢固。为此宜采用两种方式予以防治：⑴踏步楞角上，在浇筑砼时增设防护钢筋。⑵踏步拆模时，立即以砂袋将踏步覆盖。（水泥袋或用针织袋装砂）既有利于砼养护，又可保护踏步楞角。3、楼梯弊端的预防：防止踏步不等高：踏步不等高，既不美观，又影响使用。踏步不等高现象，一般发生在最上或最下一步踏步中。产生的原则，一是建筑标高与结构标高不吻合。二是将结构标高误为建筑标高。三是施工粗心，支模有误。为此，浇筑楼梯之间：⑴仔细核查楼梯结构图与建筑图中的标高是否吻合。经查核与细致计算无误后，再制作安装模板。⑵浇筑砼中，往往由于操作与模板细微变形，也会使踏步有稍话误差。这一个误差，要在水泥砂浆罩面时予以调整。为使罩面有标准。在罩面之前，根据平台标高在楼梯侧面墙上弹出一道踏步踏级的标准斜线。罩面抹灰时，便踏步的外阳角恰恰落在这一条斜线上。这样做，罩面完成后，踏步的级高级宽就一致了。⑶如果，施工出现踏步尺寸有较大误差，一定要先行剔凿，并用细石砼或高强度水泥砂浆调整生，再做罩面。4、堵好脚手眼：47 崂山区沙子口前登瀛排涝工程初步设计堵脚手眼做得好坏，直接影响装修质量。一是影响墙面抹灰之脱落、开裂也空鼓；二是洒水可沿已开裂的脚手眼进入室内。因此，堵脚手眼的工作万不可忽视、大意：⑴将脚手眼孔内的砂浆、灰尘凿掉，清除洁净，洒水湿透眼内孔壁。⑵将砖浸水湿透。脚手眼内外同时堵砌，绝不准用干砖堵塞。⑶用“一砖、一铲灰、一挤塞“三一砌砖法堵塞，绝不准用碎块碴堵塞。⑷砂浆必须饱满（最后的一块砖堵完后，用竹片或扁平钢筋将砂浆塞实，刮平，灰缝要均匀、实心实意，不准不刮浆干塞砖块）。5、散水砼变形缝的做法：砼散水的变形缝，常规做法是镶嵌木条，砼浇筑有足够强度后将此木条取出，再灌以沥青砂浆。其缺点是L散水板块相邻高差平整不易保证，木嵌条不可取净，取木条将板块楞角碰坏，不灌沥青砂浆而灌热沥青等。好的做法是：⑴、事先按变形的长短、高度（板块砼厚）的制作厚为20mm的沥青砂浆板条；⑵47 崂山区沙子口前登瀛排涝工程初步设计砼板块浇筑前，第一块板的断缝处支设模块，砼有足够强度（1.2Mpa）后，拆除侧模板，将预制沥青砂浆板条贴粘在砼板块侧缝表面，接着浇筑第二块板块砼。集资或跳浇散水板块。（靠墙身处不支模板，直接将沥青砂浆板条粘贴）。⑶当板块砼都有了足够强度后，再用加热后的铁铬子，将缝处沥青砂浆板条予以慰汤，使其缝隙深浅一致，交角平顺。6、卫生间地面漏水的预防：⑴现浇砼楼板：沿房间四周墙上翻150mm。⑵找平层：施工前，清理面层须洁净，并湿润砼楼板表面，之后刷一层TG胶素水泥浆。⑶找坡层用细石砼，并找出排队水坡度，坡向地漏，要平整光洁。上刷冷底油一道。⑷防水层：用一布四涂。但沿四周墙上150mm，遇向口时，伸向口外300mm。⑸粘结层：用1：20水泥砂浆厚≥20mm，沿墙四周上翻150mm并粉光。注意排水坡度与坡向或做C20细石砼。7、管道根部的渗漏预防：⑴、浇筑钢筋砼楼板，用时准确地将位置、尺寸预留楼板管道孔。或埋设预留套管。⑵、如为预留孔洞时，要预留万不可事后凿孔或扩孔。如为预留套管进，位置一定要准确。套管要焊上止水钢环。⑶47 崂山区沙子口前登瀛排涝工程初步设计、预留孔洞的模盒或套管一棕要与楼板的模板固定防止错位。浇筑砼时派专人看护，以利及时修正。⑷、地面的做法按设计要求进行或建议甲方按上述“地面漏水防预“中所提做法处理，但防水层必须沿套管或给排水管上翻150mm并与管子贴粘牢固。⑸、如为预留孔洞，等管道安装就位并校正固定后，对预留洞要用与楼板同标号的砂浆（或1：2－1：2.5的水泥砂浆等）填实、捣固，使其与砼结合密实，决不许以碎砖、碎石、杂物随意堵塞。⑹、做地面时，切切注意地面排水坡度与坡向。8、门窗固定用木砖的改进：木门传统的固定方法是：用钉子将木门框固定在预先埋设在砖内的木砖上。每边固定点不少于2处，间距≯1.2m。这种传统做法的弊端是：木砖容易松动，木砖漏留，木砖大小倒放等，致使门窗的安装质量受到影响。改进方法是以用C20砼制成120mm及240mm的预制块，内预埋木砖。⑴、木砖埋入预制块模具前，须以防腐处理。⑵、120预制块用于370墙及120墙中。240预制块用于240墙中。9、塑钢窗之固定：⑴、塑钢窗与墙体的固定用连接点的设置：距框角≯180mm；47 崂山区沙子口前登瀛排涝工程初步设计间距≯600mm。眼下存在的问题是：设置连接点不足，甚或漏设，这不仅影响门窗板动不稳，更有甚者会影响日后擦窗人的生命安全。为此，日后一定要按图示之要求设置固定杠用连接点。⑵、连接点的钉固方法：墙体砌筑时，将C20砼预制块，不论砖墙、砼墙、加气块墙、都用射钉将铁板连接条钉在墙上，更有将普通铁钉钉在墙上者，都是极不安全，极不妥的操作方法。⑶、固定门窗框用的连接铁板与钉接：①、连接铁板条：其规格为：（长×宽×厚）≥140mm×20mm×1.5mm射钉规格为：（直径×长）≥3.7mm×42mm或金属胀锚螺栓：（直径×长）≥8mm×65mm施工中，常常见到连接铁板条规格过小（厚不到1mm），甚至有的用0.5mm的镀锌铁皮剪成条状做连接铁板条用，用直径4mm的螺钉固定连接铁板条，都不是妥的，或直接用铁钉钉更为不妥。②、连接铁板条与塑钢之连接，用塑钢抽芯铆钉，其直径≥5mm，不用5mm螺钉或4mm的自攻螺丝。⑷、预防塑钢与铁制连接铁板条之间的电偶腐蚀L：47 崂山区沙子口前登瀛排涝工程初步设计为了防止塑钢和连接铁板条之间的电偶腐蚀，采取下列措施：①、采用镀锌钢板制作连接铁板条。②、或将连接用铁板条与塑钢之间用塑料膜隔开。③、或用密封漆将塑钢与铁板条之间，窗框与墙之间予以封闭以免雨水浸入。10、给水管道施工给水管道安装施工比较简单。便是它是承压管，将受较高水压力，如粗心施工，也会带来管道渗漏，为此：⑴、管子接口：①、丝口连接：加工丝扣时要做到：丝扣光滑、端正、不抖丝、不乱扣、有椎度。这五点都要达到。有一点不符合要求，剔出重新加工或切去此端重做。②、焊接接口：设计要要求坡口焊时，坡口加工的形式须符合设计要求。不需坡口焊时，在焊前用砂布将管口打磨干净，两管对口间要均匀，不可一侧大，一侧小。焊接时，焊缝高度要符合规范要求。⑵、安装①、安装前弄清图纸，查清管子位置，走向、标高。并做现场查验当实际尺寸与图纸不符合时，提出修正，以免与土建产生矛盾。②47 崂山区沙子口前登瀛排涝工程初步设计、安装时，管子必须找正后再拧紧，不得倒拧，以免损坏丝扣。⑶、下料：管道不料时，尺寸一定要准确，给水管误差≤5mm。为确保下料时尺寸准确，对实际安装位置与尺寸进行实测实量，不要按图纸尺寸下料。同时，必须逐根管道都要实测实量。⑷、水压试验：①、把好水压试验关，是控制管道安装质量的关键。②、压力表必须精确，使用前要进行校验。③、试验时，第一要查看压力表的压力降，第二要逐房间察看管道的渗漏情况。④、渗水的接头、管子必须返工。大面积漏水的管段必须换掉或修理，并至不再出现“跑、冒、漏、渗“为止。11、注意配电箱的产品质量验收：市场采购的配电箱，不少是不符合国家标准的新产品。除新产品的外观质量外，突出的质量缺点是：⑴、不设零线；⑵、没有设置零线与保护接地汇流排。这种缺陷的存在，在接线时，往往将箱上的所有插座的零线串接，保护接地串接。这样，当前面的插座坏了，接在后面的几个插座就会发生零线断线或地线断线，造成搞插座没有电，或在发生漏电事故时，漏电开关不动作，严重者造成人员伤亡。47 崂山区沙子口前登瀛排涝工程初步设计为此，在采购配电箱时和安装配电箱之前，对其质量进行检查。查看是否分别设置了零线和保护地线汇流排。不合格者，不得使用。12、插座接线：⑴、单相二线插座：原则是“开关永远控制相线“。⑵、单相三线插座：面对插座的右孔接相线，左孔接零线。13、电器的接地电器安装中，首先考虑的就是用电安全。低压系统地接地保护最优形式就是“三相五线制供电形式“，它非常适用于分散的民用建筑，也适用于施工现场的临时供电。从电源时入配电箱之后，从接地板的引上线和电源中性点的焦点处，向室内分出保护线PE和进入电路的零线N，在建筑物地也不得混淆，困为，一旦线进入电路，就有电源通过，混淆后，就会引起漏保护器跳闸，影响正常使用。所以在用户配电线路中，插座中的线和线应该统一有颜色的区别。六、工程进度计划工期控制：要工程计划自2004年8月15日开工，2005年7月10日竣工，总工期330天。为保证工期目标的实现，将施工过程划分为五个阶段。1、基础施工阶段：47 崂山区沙子口前登瀛排涝工程初步设计自2004年8月15日至9月30日为基础工程施工阶段，本阶段需要完成定位放线、挖工、砂砾垫层、条形基础砼、毛石基础、地圈梁等项目。同时，安排人员按图纸设计要求预制门、窗梁主体结构钢筋制作，模板配制，主体施工做好准备工作。2、主体施工阶段：自2004年10月1日至2004年12月30日是主体施工阶段，本阶段要完成墙体砌筑，预制过梁安装，现浇钢筋砼，梁、板的支模、砼等项目。主体施工阶段组织流水施工，每层主体施工15天。施工期间，水、暖、电施工人员密切配合，作好预留、预埋工作，避免事后在墙体上打洞。3、装修施工阶段：自2005年3月1日至2005年6月20日为装修工程施工阶段。4、安装工程施工阶段：47 崂山区沙子口前登瀛排涝工程初步设计自基础工程至装修工程，安装工程施工贯穿始终，从时间上虽然与土建同步进行，但本工程设计有给排水、采暖、一般电照处还有电话、有线电视，所以说，是一个水暖、电等较齐全的工程。为此，在劳动力安排上专门有水暖工、电工施工班组与土建施工密切配合，相对独立地完成水暖、电安装工程施工任务。5、工程收尾交工阶段：本阶段主要做好成品保护及清理等工作。七、施工平面布置（见附图）施工平面布置原则是：1、尽最大可能少占施工用地，对划定的施工用地，作合理安排；2、塔吊固定后，主要材料及搅拌机械的布置，以其服务业范围为准，紧凑布置。3、根据工程进度，动态管理施工总平面，该高速时及时调整；4、交通道路、供水、供电、消防一次到位进行布置，确保道路通畅，供水供电空耗小，供应充足，并确保工地消防安全。5、建立文明施工现场：材料、配件、工棚、厕所、大宗材料按施工平面图严格要求就位管理，周转材料堆放有序。八、施工组织措施47 崂山区沙子口前登瀛排涝工程初步设计本工程采取项目管理法，按目标进行管理与控制，以目标计划来指导管理与控制行动，变以往以行动来实现目标的被动管理方式为以目标指导行动的主动的主动管理方式。将主动管理与被动管理相结合、前馈控制与反馈控制相结合，事先控制与事中、事后控制相结合。㈠、确保工程进度、实现合同工期的措施：1、工期目标：（平面流水、主体交叉施工）控制工期目标330天；其中：±0.00以下工期目标45天；主体结构工期目标：90天；内、外装饰工期目标：80天；水暖电安装工期目标：90天；收尾工期目标：10天。2、确保工期目标的措施：⑴、组建职能完善、人员配套、分工明确的施工项目管理组：项目经理：统筹工期目标，制定工期目标施工措施，决策生产要素供应与优化配置，检查平衡工期目标的实施；技术负责人：制定工期目标计划实施的技术措施，监督按工艺程序施工，解决施工技术措施实施中工期目标计划之失衡；解决施工技术措施实施中工期目标计划之实施，协调工种之穿插，布置与平衡生产要素，做好施工计划之安排与统计；料具供应员：组织材料、构配件、机具之供应，根据生产进度编制料具供应计划；47 崂山区沙子口前登瀛排涝工程初步设计财务管理员：根据工期安排与施工进度计划落实资金之供应，提出月奖金之收支计划，按期收取工程进度款；⑵、按分部分项工程进度制定施工技术措施，制定合理施工流水程序，严格要求操作程序与操作要点之管理，保证工期目标计划之顺利实施；⑶、以日调度日平衡为手段，项目经理及有关人员跟踪检查工期目标计划之实施，对工期目标计划做动态管理与监控；⑷、采取激励措施，对工期、工程质量、安全生产、文明施工的管理者与操作者有上好成绩者予以奖励。㈡、确保工程质量，实现人同质量目标措施：1、质量目标：工程质量总目标：合格，按合格目标进行控制与管理。其中：基础分部工程质量目标：合格；主体工程质量目标：合格；装饰工程质量目标：合格；屋面工程质量目标：合格；门窗工程质量目标：合格；地面楼地面工程质量目标：合格；给排水及供暖工程质量目标：合格；电气、照明工程质量目标：合格；2、确保工程质量目标计划实现的措施：⑴、项目经理部职能组织人员分工明确、职责分明47 崂山区沙子口前登瀛排涝工程初步设计项目经理：施工项目的本权负责人，是质量第一负责人。主管质量之制定，监控质量目标计划之实施评价与激励；技术负责人：主持质量目标实施的技术措施之制定，确保质量目标与技术措施对有关工长、作业班长之技术交底、监督技术措施之执行、作好跟踪检查与操作生产调查、建议项目经理与总工长调整作业布置与调换不良作业人员；总工长：监督施工技术措施之履行、调整不良作业人员之岗位、作好材料构配件事先检查、监控配合比的严格执行；有关工长：跟踪检查操作要点之执行、纠正不良作业事件。作好自检、与检、交接质量检查。作好工序、分项工程、分部工程质量进行检查、验收。建议对不良作业人员进行岗位调整；有关班组长与班组质量检查员：对本班人员进行班前操作交底，进行班后作业自检与奖评，监督本班组人员严格操作要点进行作业，参与互检与交接检查，调换不良作业人员岗位；⑵、针对本工程特点与本公司的质量通病，由技术负责人设置质量控制点，并制定操作要点与防治措施，实行重点监控；⑶、工程质量是企业生命，工程质量人人有责，工层层确保工程质量的技术交流；⑷47 崂山区沙子口前登瀛排涝工程初步设计、对工程质量施行“开路“、“一票否决“、“挂牌作业“。工程质量与进度发生矛盾，以质量为主；工程质量与人员安排发生矛盾，以质量为主调换人员；工程质量与材料发生矛盾，以质量为主调换材料；工程质量与机具发生矛盾，以质量为主调换机具；工程质量与工资挂钩，施行优质优奖；⑸、作好材料、构配件的事先检验与控制，把好三关：把好材料、构配件进场验收关：不合格者不准进场；把好材料复试关：对主材料（钢材、水泥、骨料、砖、装饰材料）作好复验，不合格材料不准使用；把好材料使用关：正确执行配合比，做好材料计量、正确按规格、品种、数量、强度使用材料，劣材不充好材用，好材不做劣材用，物尽其用；⑹、作好反馈工作：事先了解可能出现质量的部位与质量事件以及可能出现质量风险，并制定防范措施，予以事先控制；⑺、完善项目经理部的质量保证体系与质量管理的法规体系。㈢、确保安全目标实现，保证安全施工的措施：1、安全目标计划：本项目施工全过程中⑴、消灭重伤事故⑵、消灭伤亡事故⑶、消灭多人事故⑷、轻伤事故率：2‰2、确保安全生产的措施⑴47 崂山区沙子口前登瀛排涝工程初步设计、项目经理部有关要员与职能机构，对确保安全生产分工明确，职责分明；项目经理：是企业法人代表在本项目施工管理听全权委托代理人，是安全生产的第一负责人，主持安全措施之制定，组织安全教育与培训，组织安全设施之搭设，组织现场安全宣传与监控，组织项目安全交底，审核五种人员安全作业资格（电气、起重、焊接、机动驾驶、商空作业），组织劳动保护用品之购置与保证，监督安全措施之实施。技术负责人：负安全生产的技术责任，制定安全措施，主持安全教育的培训，监督安全措施之实施，对有关工长、专业工种、班组长作好安全交底，建议调换不重视安全生产的管理人员与作业人员。总工长：对有关工长、班组长作安全交底，监督安全措施之实施，调换不重视安全作业人员，监督设施搭设，组织施工平面之布置，监督违章作业，组织与监督有关工长与班组长安全程序施工。有关工长：对本工种作业班组及人员作安全作业交底，监督本工种有关作业规程施工操作，调换不重视安全的作业人员并作专项安全检查交底与检查。47 崂山区沙子口前登瀛排涝工程初步设计专职安全检查员：监督有关工种按作业规程作业，跟踪检查安全作业与安全设施之搭设防，建议调换违章工作人员，时时事事宣传安全作业的重要性，检查劳动保护用品之发放与使用。班组长与班组安全检查员：作好班前安全作业交底班后安全作业奖评，随时检查本班组作业人员按安全检查规定作业，建议奖励安全生产有功人员，随时纠正违章作业，调换不重视安全生产作业人员之岗位。⑵、按工种特点制定工种安全作业交底与作业规程，并进行两级安全交底（技术人对总工长、工长交底；总工长、工长对班组长及作业人员交底）。⑶、编制现场安全措施，并贯彻在施工全过程。⑷、作好安全教育及现场安全宣传。安全教育分为新工人入场教育（项目经理及技术负责人负责）分部分项工程开工前教育（总工长、有关工长负责）工序施工的班前教育与班后奖评（有关工长、班组长负责）。现场安全宣传内容为安全标志、现场安全规则、“三宝”、“四口”利用，标志等，安全检查员负责监督实施。⑸、每个月，项目经理组织一次现场安全大检查。由有关工长、总工长、专职安全员参加，随检查随整改随奖评。⑹、五大专业工种持证上岗⑺、本工程开工前，对施工机械、施工用电等重点编制安全技术措施。㈣、现场文明施工措施：47 崂山区沙子口前登瀛排涝工程初步设计1、现场文明施工指标：⑴、按施工平面图布置材料、机械、电路及管路铺设、临时设修建、道路修建、防火消防设施安设、交通要道防护；⑵、工完场清、随时清、时时清、班后清、使现场整洁有序。食堂、宿舍清洁卫生；⑶、现场文明标志，安全标志，施工责任标志等设齐全完整。2、确保现场文明责任制：⑴、明确现场文明施工责任制；项目经理：负布置；有关工长：负清场责任、督促、奖评责任；有关班组长：负责场清、时时清、班后清责任；总工长：负机械按平面图就位责任、监督施工平面图严格执行责任。⑵合理利用现场，科学布置施工总平面图，务使平面图规划合理，物资设备有序。⑶、与每个月安全检查之同时，项目经理组织有关人员对文明施工进行检查，随检查、随纠偏、随整改、随奖评。㈤、综合考评47 崂山区沙子口前登瀛排涝工程初步设计按区建议厅96年4月22日颁发的“工程现场综合考评办法”，每月末对本工地现场进行一次综合考评检查，并认真打分，由项目经理组织公司派人参加。九、工程质量控制标准㈠、质量标准1、分项工程（1）、合格：①、保证项目，必须符合相应评定标准的规定②、检验批项目，抽查点应符合相应质量评定标准的合格规定；③、实测项目，抽查点数中，建筑工程有80％以上，建安工程有80％以上的实测值应基本在到相应质量检验评定标准的规定。（2）、注意：当分项工程质量不符合相应质量检验评定标准合格的规定时，必须及时处理，并以按以下规定确定其质量等级。①、返工重作的，可重新评定质量等级；②、经加固补强或经法定检测单位鉴定能够达到设计要求时，其质量仅能评为合格；③、经法定检测单位鉴定达不到原设计要求，但经设计单位签认，可满足结构安全和使用功能要求，可不加固补强的，或经加固有补强改变外形尺寸或造成永久性缺陷的，其质量可定为合格。47 崂山区沙子口前登瀛排涝工程初步设计2、分部工程⑴、合格：所含分项工程的质量全部合格；3、单位工程：⑴、合格：①所含分部工程的质量全部合格；②质量保证资料应符合本标准的规定；③观感质量评定得分率达到90％以上。②质量保证资料应符合本标准的规定；③观感质量评定得分率达到90％及其以上。㈡、工程分解体系：（见附图）㈢、目标体系：1、目标保证体系：工序作业质量目标（保证）保证分项目标（保证）分部质量目标（保证）单位工程质量目标。2、目标体系：由工序作业质量目标完成，首先制定工序作业质量目标，其次制定分项质量目标，再其次制定分部工程质量目标，最后制定单位工程质量目标，这样就形成了一个单位工程的完整的目标体系。本住宅楼，其目标体系制定如下：⑴、这一单位工程，由下列分部工程组成：地基与基础工程、主体结构工程、装饰工程、层面工程、上下水与采暖、电气六个分部工程。47 崂山区沙子口前登瀛排涝工程初步设计⑵、地基与基础分部工程由下列分项组成：挖坑、砂砾垫层、C10砼垫层、条形基础、毛石基础、C30钢筋砼地梁、防潮层、回填土七道分项工程组成。⑶、主体结构分部工程，由下列分项组成：砌体、梁、板、C20构造柱，C20圈梁等分项工程。⑷、装饰分部工程由下列分项组成：一般室内抹灰、外墙抹灰墙面、刷涂料、楼地面、门窗五道分项工程。⑹、屋面分部工程由下列分项组成：屋面找水平、保温层、卷材防水层、瓦屋面四道分项工程组成。⑺、上下水与采暖分部工程由下列分项组成：上水管道安装`上水管道附件与卫生器具安装、采暖管道安装、采暖器附件安装四个分项工程。⑻电气分部工程由下列分项组成：配管及管内穿线、护套配线、电气照明灯具及配电箱安装、接地装置四道分项工程。3、质量目标制定：⑴、首先确定单位工程的质量目标；工程质量目标，就是单位工程的质量评定等级，这个目标，在工程承包合同中已做了明确界定（是合格）；其次，规划六个分部工程的质量目标；要明确哪几个分部工程质量必须达到合格标准，才能确保单位工程达到合格。⑵、质量目标制定依据：47 崂山区沙子口前登瀛排涝工程初步设计①、两个承包合同：工程承包合同中规定的本单位工程的目标；项目经理经营承包合同中明确的质量责任目标；②、有关法规、标准、定额；③、有关图纸、招标文件、施工组织设计、资料；④、生产要素的实际状况与动态；⑤、设计要求与有关说明。⑶、以地其基础分部工程为例，其质量目标如下：①、基础分部工程的分项工程质量目标如下图：②、其他分部工程的分项工程的质量目标，中标后由项目经理部制定。㈣、目标控制与管理：1、目标控制：项目中在实现所定目标过程中，按预定目标计划实施（也就是将所定目标做为管理活动的中心），在实施管理的过程中，由于各因素会对之产生干扰，项目经理部就要通过检查，获取目标实施中信息，将之与原目标计划进行比较，发现偏差，采取相应措施纠正偏差，确保目标计划的正常实施，最终获得预定目标计划之实施。这是一种将经济活动和管理活动的任务，转换为具体目标加以实施和控制的主动管理法，它的精华就是以目标来指导行动。2、实行目标管理或控制，要有两个条件47 崂山区沙子口前登瀛排涝工程初步设计其一：有一个明确的目标计划体系，如上所述，首先，将施工项目进行分解，形成一个工程分解体系，其次根据工程项目的分解体系，从单位到有关工序制定目标计划，使这形成一个目标计划体系。这样就便于实行目标控制与管理了。其二：有一个合格的控制与管理体系。我们的控制与管理主体就是项目经理与其相应在的有关作业层（工程队），直到作业班组，这就形成了一个控制与管理的工作体系。⑴、工程施工体系（生产体系）：⑵、质量控制与管理体系（组织体系）：⑶、质量控制与管理法规体系：3、施工阶段质量控制的全过程：4、施工阶段质量控制原则：⑴、以预防为主，重点做好事前控制，防患于未然，将质量问题消除在萌芽状态；⑵、坚持质量标准，严格检查，热情帮助；⑶、结合工程特点，结合实际确定控制范围深度与采取的控制方法；⑷、尊重事实，尊重科学，以理服人处理质量问题。5、施工阶段质量控制依据：⑴、有关原材料技术标准；⑵、有关构配件取样试验标准；⑶、有关技术鉴定书；47 崂山区沙子口前登瀛排涝工程初步设计⑷、有关操作规程；⑸、有关规范及验收标准。㈤、施工阶段工程质量管理与控制方法：1、有关技术文件的编制与审核：这是对施工阶段工程质量进行全面管理与控制的重要手段。⑴、审核进入施工现场各分包单位的技术资质证明；⑵、编写开工报告并审核上报；⑶、编写施工方案或施工组织设计，对确保工程质量有可靠技术措施，审核后上报；⑷、编写分部分项工程及重点部位的技术与安全操作要点，并做了全面交底；⑸、原材料、构配件取样送验，并审查试验报告；⑹、进行图纸会审送签署会审记录；⑺、对生产五要素（材料、机械、人员、资金、施工方法与环境）进行事先审查。2、质量监督与检查：⑴、检查内容：①、开工之前检查：目标是检查是否具备开工条件，开工后能否保证工程质量，能否确保工程连续正常施工。②47 崂山区沙子口前登瀛排涝工程初步设计、工序作业检查：检查是否按规范、规程与施工方案，交底文件进行作业；③、工序交接检查：在自检、交接检、专职检的基础上，对主要工序和对工程质量有重大影响的工序，由有关工长、专职检查员、甲方代表、监理工程师做工序交接验收检查；④、隐蔽工程检查：凡属隐蔽工程，必须由专职检查员，甲方代表或监理工程师会同一起隐蔽检查验收，并经监理工程师或甲方代表签证后，方能掩盖；⑤、停工后再复工前的检查：需经监理工程师或甲方代表检查认可后，方能下复工令复工；⑥、分项、分部工程，均应经监理工程师或甲方代表检查认可后，方能下复工令复工；⑦、随班跟踪检查：对主要工序容易产生质量事故或通病的工序，专职检查员及有关工长，随班跟踪检查。⑵、检查方法：①、目测法：看、摸、敲、照看：根据质量标准，进行外观目测；摸：手感检查；敲：以工具敲击，进行音感检查；照：对暗阴部位以镜子反光检查；②、实测法：吊、量、套、靠吊：以托线板、线锤检查垂直度；47 崂山区沙子口前登瀛排涝工程初步设计量：以测量工具、计量仪表对断在尺寸、轴线、标高、湿度、湿度检查；套：以方尺套方，辅以塞尺检查；靠：以直尺辅以塞尺进行检查；③、试验检查：必须通过试验，才能对质量进行判断，此时使用此方法。3、工序的质量控制：工程项目的施工过程：由一系列相互关联，相互制约的工序所构成。工序的质量是工程项目整体质量的基础。为把工程项目的产品质量管理好，以预防为主，首先就是将工序质量管理好。工序质量包括两个内容：其一是工序活动条件的质量（即每道工序之投入的五要素：人、材、机、资金、技术）要符合要求；其二是工序活动效果的质量（即每道工序施工完成的工程产品要达到有关质量标准）要符合标准要求。⑴、工序质量控制的内容：①、确定工序质量控制流程：每道工序完成后（工序产品）→施工自检、互检→会同工长检查验收→通知监理工程师或甲方代表进行工序检查，并办理工序质量验收签证→下道工序施工。②47 崂山区沙子口前登瀛排涝工程初步设计、如上所述，工序活动条件，是指影响工程质量的诸要素（五要素）。找出影响工程质量的重要因素，并加以控制，才可达到工序质量控制之目的。③、及时检查工序质量，并进行分析判断。④、设置工序质量控制点：质量控制点是指：为了保证工序质量而需要控制的重点或部位，或者是薄弱环节，对设之质量控制点可以首先析其可能赞成质量隐患的原因，再针对隐患原因，制定出对策予以预先控制。⑵、工序质量控制点的设置：设置工序质量控制点，并对之进行控制，是对工序质量进行预检的有效措施，要根据工程特点、重要性、复杂程度、准确性、质量标准与要求，全面合理的选定质量控制点，它可能是结构复杂的某一工程项目，也可能是技术要求高，施工难度最大的某一结构构件，也可能是某一分部工程，也可能是影响工序质量的某一个环节。技术操作、材料、机械、施工顺序、技术参数、自然条件、工程环节都可以作为质量控制点来设置，主要视其对质量性之影响的大小及危害程度而定。举例如下：⑴47 崂山区沙子口前登瀛排涝工程初步设计、人的行为：避免人的行为失误赞成质量事故。对高空、高温、水下、危险作业，易燃易爆作业，吊装作业，动作复杂而快速运转的机械作业，精密度及技术要求高的作业，都应从人的生理缺陷、心理活动、技术能力、思维方法、思想素质等方面进行考核，反复交底，以免由于行为的错误，导致违章作业，产生质量事故；⑵、物的状态：有的工序质量控制中，以物的状态为控制重点如施工精密与施工机具有关；如计量不准与计量仪表或计量设备有关，又如主体义叉或多工种密集作业与作业有关等。⑶、材料质量与性能：材料性能与质量直接影响到工程质量。⑷、施工顺序：有的工序作业，必须严格控制相互之间的操作施工顺序，如有违背，将出现对质量不利影响。⑸、技术间歇：有的工序作业，工序之间的技术间歇，其时间性很强，如不严格控制，就会影响工程质量。如砖墙砌筑完成后，一定要有－10D的技术间歇，以便让墙体充分沉陷、稳定、干燥，然后才能抹灰，如违反，立即抹灰，会形成灰面脱落、空鼓。⑹、技术参数：有些技术对数与质量有密切关系，必须严格控制。如：砼配合比，外加剂掺量，夯实土的最佳含水量等。⑺47 崂山区沙子口前登瀛排涝工程初步设计、常见之质量通病：如“渗、漏、泛、堵、壳、裂、砂、锈“等通病的部位，要事先研究消除对策，采取预防措施。⑻、新工艺、新材料、新技术之应用：都必须事先鉴定试验，或虽有鉴定与试验，但本施工单位首次采用，缺乏经验，也应设为质量控制点，严加控制。⑼、质量不够，不合格率较高的产品：这些产品，根据数据统计，表明质量波动较大，不稳定，不合格率较高，应设为质量控制台点，予以控制。㈥、施工阶段质量影响因素（五要素）的控制：（本节只涉及人、材、机、方法、环境五要素，它属于事前控制控制之范畴）1、人的控制：指直接参与工程实践的组织者、指挥者、操作者。对人进行控制之目的，是避免人的失误，并调动其积极性。其要点如下：⑴、人的技术水平：人的技术水平高低，直接影响到工程质量之水平，为此，对技术复杂，难道大，精密要求高的工序操作，要由技术熟练、经验丰富的人来完成。必要时，对其技术水平予以考核。⑵、人的生理缺陷：根据工程特点和作业环境，对人的生理缺陷严加控制。如反应迟钝，应变能力差的人，不能操作快速运行，动作复杂的机械设备等。⑶47 崂山区沙子口前登瀛排涝工程初步设计、人的心理行为：人的心理行为受社会、经济、环境、人际关系之影响，并要接受组织与管理的约束。因为，其劳动态度、注意力、情绪、责任心有不同地点、不同时间有不同变化，为保证质量万无一失，在关键工序和操作上，要控制思想活动，稳定其情绪。⑷、对材料的质量控制：材料质量工程质量的基础，材料质量不符合要求，不可能干出符合质量标准的工程。所以，对材料质量进行控制，是提高工程质量的重要保证，材料控制要点如下：①、订货：对主要装饰材料及配件，订货前，需查清生产厂家情况，看样，向甲方提供样品，同意后，才可正式订货。②、主要设备：订货前，和甲方和监理工程师提出申请，核实是否符合要求；③、主要材料进场时，须具备出厂合格证或化验单，或乙方复检单。所有材料必须具备检验单并经监理工程师验证后方可正式使用；④、所有构配件，皆必须具备厂家批号及出厂合格证；⑤、凡标志不清或有质量怀疑的材料，一定进行复试；⑥、现场配制的材料，先提出试配要求，一定进行复试；⑦47 崂山区沙子口前登瀛排涝工程初步设计、对材料性能、质量标准、适用范围、对施工要求等必须充分了解，慎重选用。如红色大理石或带色纹（红、暗红、金黄色纹）的大理石，因其易风人剥落，不宜用于外装饰。早强三乙醇不能用作抗冻剂等。3、施工机械的控制：施工机械对项目的施工进度及质量有着直接影响，从保证施工质量出发，必须从其选型、主要参数、使用操作三方面进行控制；⑴、机械的选型：选择之原则是：因地制宜，因工程制宜，技术上先进，经济上合理，生产上适用，性能上可靠，使用上安全，操作上方便，维修便利。⑵、主要参数：其性能参数，要能满足施工要求，保证质量要求。如选用超重机械时，必须使其参数能满足超重、超重高度、超重半径的要求。⑶、使用与操作：合理使用，正确操作，是保证施工质量的主要环节。如超重机械要确保四限位装置齐全（行程、高度、高幅、超荷）。4、施工方案正确与否，直接影响到项目的进度、质量、成本控制施工方案考虑不妥，会拖延工期、影响质量、增加成本。为此，选定施工方案时，必须结合工程实际，从技术、组织、管理、经济等方面进行全面分析，综合考虑。47 崂山区沙子口前登瀛排涝工程初步设计5、环境因素控制：项目施工的环境因素有：技术环境（地质、水文、气象等），管理环境（质量保证体系、质量制度等），劳动环境（劳动组合、劳动工具、工作面等）。环境因素对质量之影响具有复杂而多变之特点，因之，对主要采取有效措施加以控制，对环境之控制，又与方案及技术措施有关。㈦、施工阶段的工程预检：预检是指，工程未施工前所进行的预先检查。审保证质量，防患于未然的有力措施。⑴、建筑物位置、座标、标高：预检座标标准桩、水平桩。⑵、基础工程：预检轴线、标高、预留孔及洞、预埋件位置与数量；⑶、砌体工程：预检墙身轴线、楼层标高、砂浆配合比划预留孔洞位置及尺寸；⑷、钢筋砼工程：预检模板尺寸、轴线、标高、支撑、预埋件、预留孔等；钢筋型号、规格、数量、锚固长度、焊接、绑扎、保护层等；砼配合比、计量手段、外加剂、养护条件等；⑸、主要管线工程：预检标高、位置、坡度、管线等；⑹47 崂山区沙子口前登瀛排涝工程初步设计、构配件工程：预检安装位置、型号、标高、支承长度等；⑺、电气工程：预检变电配位置、高低压进出口方向、电缆沟位置、标高、送电方向。㈧、成品保护：对完成品，进行妥善保护，确保质量、顺利竣工。㈡质量与安全组织保证体系㈢质量与安全法规体系㈣工程质量控制体系㈤进度控制系统47'
