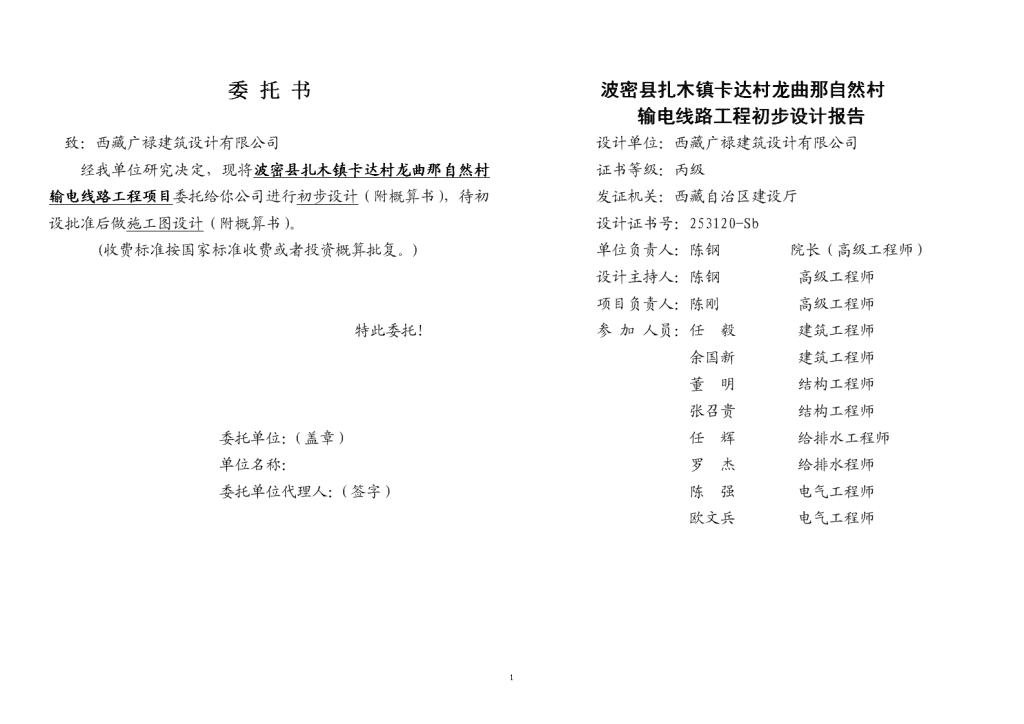

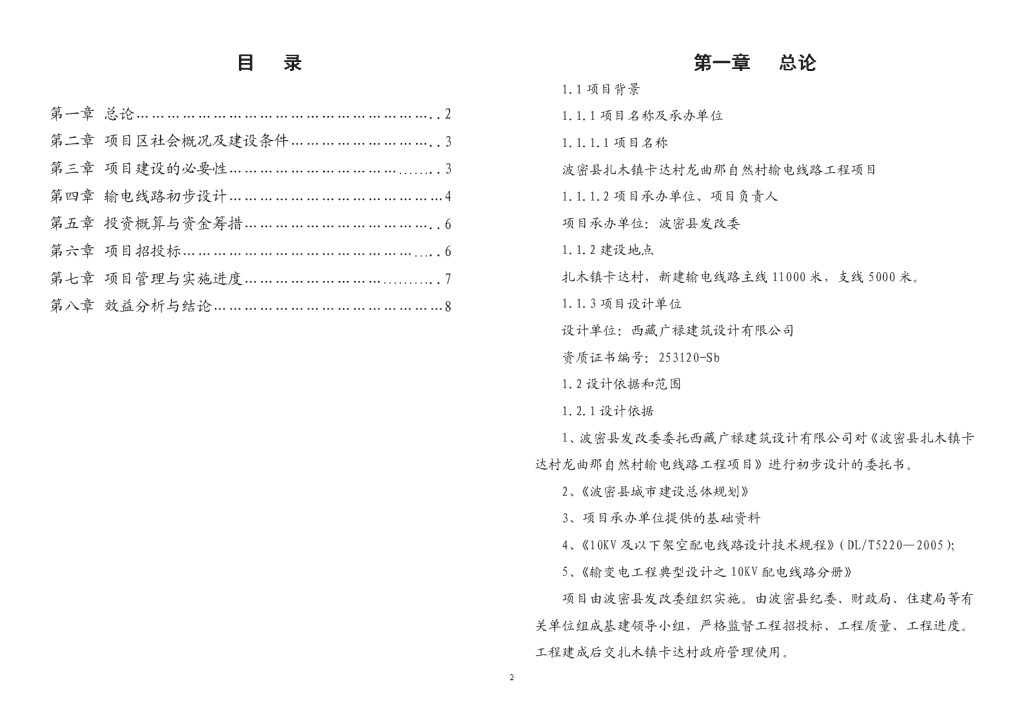

扎木镇卡达村龙曲那自然村输电线路工程初步设计报告11.07

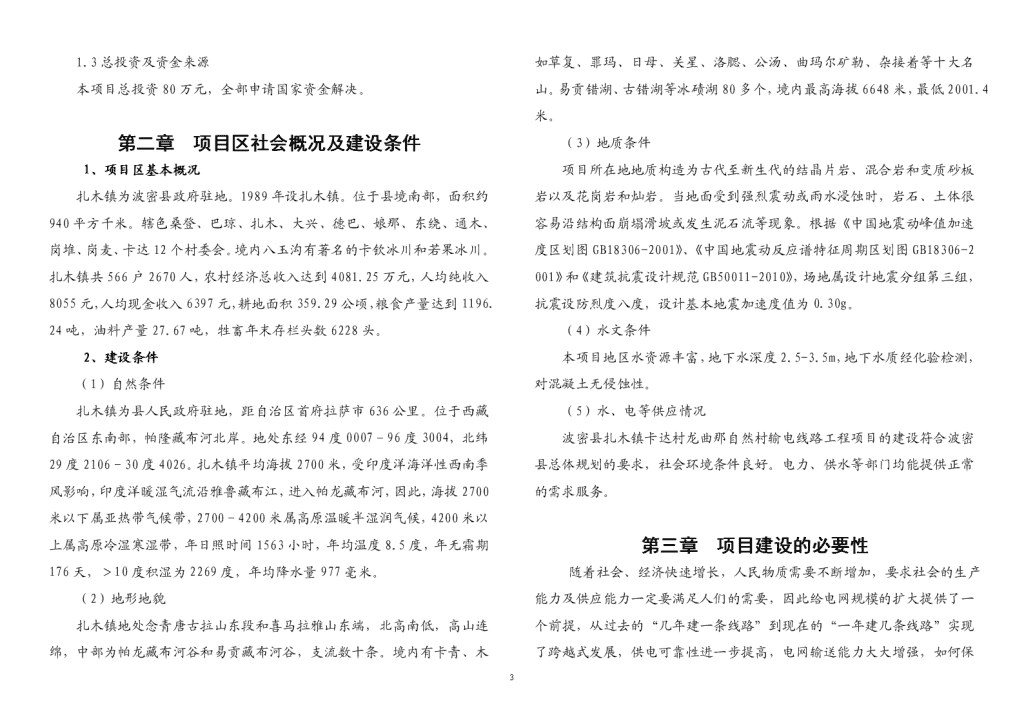

'委托书致：西藏广禄建筑设计有限公司经我单位研究决定，现将波密县扎木镇卡达村龙曲那自然村输电线路工程项目委托给你公司进行初步设计（附概算书），待初设批准后做施工图设计（附概算书）。(收费标准按国家标准收费或者投资概算批复。)特此委托！委托单位：（盖章）单位名称：委托单位代理人：（签字）波密县扎木镇卡达村龙曲那自然村输电线路工程初步设计报告设计单位：西藏广禄建筑设计有限公司证书等级：丙级发证机关：西藏自治区建设厅设计证书号：253120-Sb单位负责人：陈钢院长（高级工程师）设计主持人：陈钢高级工程师项目负责人：陈刚高级工程师参加人员：任毅建筑工程师余国新建筑工程师董明结构工程师张召贵结构工程师任辉给排水工程师罗杰给排水程师陈强电气工程师欧文兵电气工程师8 目录第一章总论…………………………………………………..2第二章项目区社会概况及建设条件………………………..3第三章项目建设的必要性…………………………………..3第四章输电线路初步设计……………………………………4第五章投资概算与资金筹措………………………………..6第六章项目招投标…………………………………………..6第七章项目管理与实施进度………………………………..7第八章效益分析与结论………………………………………8第一章总论1.1项目背景1.1.1项目名称及承办单位1.1.1.1项目名称波密县扎木镇卡达村龙曲那自然村输电线路工程项目1.1.1.2项目承办单位、项目负责人项目承办单位：波密县发改委1.1.2建设地点扎木镇卡达村，新建输电线路主线11000米，支线5000米。1.1.3项目设计单位设计单位：西藏广禄建筑设计有限公司资质证书编号：253120-Sb1.2设计依据和范围1.2.1设计依据1、波密县发改委委托西藏广禄建筑设计有限公司对《波密县扎木镇卡达村龙曲那自然村输电线路工程项目》进行初步设计的委托书。2、《波密县城市建设总体规划》3、项目承办单位提供的基础资料4、《10KV及以下架空配电线路设计技术规程》（DL/T5220—2005）；5、《输变电工程典型设计之10KV配电线路分册》项目由波密县发改委组织实施。由波密县纪委、财政局、住建局等有关单位组成基建领导小组，严格监督工程招投标、工程质量、工程进度。工程建成后交扎木镇卡达村政府管理使用。8 1.3总投资及资金来源本项目总投资80万元，全部申请国家资金解决。第二章项目区社会概况及建设条件1、项目区基本概况扎木镇为波密县政府驻地。1989年设扎木镇。位于县境南部，面积约940平方千米。辖色桑登、巴琼、扎木、大兴、德巴、娘那、东绕、通木、岗堆、岗麦、卡达12个村委会。境内八玉沟有著名的卡钦冰川和若果冰川。扎木镇共566户2670人，农村经济总收入达到4081.25万元，人均纯收入8055元，人均现金收入6397元，耕地面积359.29公顷，粮食产量达到1196.24吨，油料产量27.67吨，牲畜年末存栏头数6228头。2、建设条件（1）自然条件扎木镇为县人民政府驻地，距自治区首府拉萨市636公里。位于西藏自治区东南部，帕隆藏布河北岸。地处东经94度0007－96度3004，北纬29度2106－30度4026。扎木镇平均海拔2700米，受印度洋海洋性西南季风影响，印度洋暖湿气流沿雅鲁藏布江，进入帕龙藏布河，因此，海拔2700米以下属亚热带气候带，2700－4200米属高原温暖半湿润气候，4200米以上属高原冷湿寒湿带，年日照时间1563小时，年均温度8.5度，年无霜期176天，＞10度积湿为2269度，年均降水量977毫米。（2）地形地貌扎木镇地处念青唐古拉山东段和喜马拉雅山东端，北高南低，高山连绵，中部为帕龙藏布河谷和易贡藏布河谷，支流数十条。境内有卡青、木如草复、罪玛、日母、关星、洛腮、公汤、曲玛尔矿勒、杂接着等十大名山。易贡错湖、古错湖等冰碛湖80多个，境内最高海拔6648米，最低2001.4米。（3）地质条件项目所在地地质构造为古代至新生代的结晶片岩、混合岩和变质砂板岩以及花岗岩和灿岩。当地面受到强烈震动或雨水浸蚀时，岩石、土体很容易沿结构面崩塌滑坡或发生泥石流等现象。根据《中国地震动峰值加速度区划图GB18306-2001》、《中国地震动反应谱特征周期区划图GB18306-2001》和《建筑抗震设计规范GB50011-2010》，场地属设计地震分组第三组，抗震设防烈度八度，设计基本地震加速度值为0.30g。（4）水文条件本项目地区水资源丰富，地下水深度2.5-3.5m，地下水质经化验检测，对混凝土无侵蚀性。（5）水、电等供应情况波密县扎木镇卡达村龙曲那自然村输电线路工程项目的建设符合波密县总体规划的要求，社会环境条件良好。电力、供水等部门均能提供正常的需求服务。第三章项目建设的必要性  随着社会、经济快速增长，人民物质需要不断增加，要求社会的生产能力及供应能力一定要满足人们的需要，因此给电网规模的扩大提供了一个前提，从过去的“几年建一条线路”到现在的“一年建几条线路”实现了跨越式发展，供电可靠性进一步提高，电网输送能力大大增强，如何保8 证输电线路的安全、合理运行成为重中之重。 本项目建设位于波密县扎木镇卡达村，扎木镇卡达村龙曲那自然村输电线路工程建设项目计划在扎木镇卡达村新建新建输电线路主线11000米，支线5000米，以解决30户148人的生活照明用电问题，带动扎木镇卡达村经济社会和产业发展。第四章输电线路初步设计一、建设规模新建10KV架空输电线路总亘长11000米，架空线路采用120mm2钢芯铝绞线。新建0.4KV架空输电线路5000米，架空线路采用50mm2钢芯铝绞线.新立12米水泥杆204根，新立10米水泥杆250根。新安装30KVA变压器4台、50KVA变压器9台、63KVA变压器7台、80KVA变压器1台，共计安装变压器21台。二、机电设计1、导线：依据设计委托书要求，10千伏导线主要选用JKLYJ--240mm2绝缘线。2、导线的防振：选取导线的安全系数为K=5.0，最大使用应力为50.62N/mm2,平均运行应力为28N/mm2,不需要防振措施。3、绝缘配合：本工程沿线无工业及空气污秽区。耐张、转角杆绝缘子选用2×XP--7型绝缘子，线夹选用NLD—5L型铝合金耐张线夹。直线杆及跳线绝缘子选用P-20T型针式绝缘子。导线跳线线夹采用2×JJP-2/2型并沟线夹。4、杆塔与基础：4.1、杆塔：设计全线转角、耐张杆、终端和跨越铁路采用钢管杆；分歧杆采用高强杆，直线杆采用稍径φ230mm的15米钢筋混凝土电杆；全线杆塔使用基数为201基，其中钢管杆17基，15米直线杆184基，根据配网导则设15米开关台8座，用于10KV线路联络及分段。4.2、基础：钢管杆采用C20钢管式混凝土基础，15米直线杆及分歧杆埋深2.5米并设一块上卡盘。三、电杆选择及埋设电杆宜采用钢筋混凝土杆。钢筋混凝土电杆不得露筋，并不得有环向裂纹和扭曲等缺陷。若采用木杆和木横担，其材质必须坚实，不得有腐朽、劈裂及其他损伤。木杆总长度不宜小于8m，梢径不宜少于140mm。电杆埋设应符合下列要求：不得有倾斜、下沉及杆基积水等现象，不能满足要求时应加底盘或卡盘。回填土时应将土块打碎，每回填0.5m夯实一次。杆坑应设防沉土台，其高度应超出地面0.3m。电杆埋设深度应符合设计要求，当设计无要求时宜符合下表1的规定。表1电杆埋设深度（m）杆高8.09.010111213埋深1.51.61.71.81.92.08 注：遇有土质松软、流砂、地下水位较高等情况时，应做特殊处理。严禁地区应埋在冻土层以下。装设变压器的电杆，其埋设深度不宜小于2m。拉线埋设应符合下列要求：拉线坑的深度宜为1.2~1.5m。拉线与电杆的夹角不宜小于45°，当受到地形限制时不得小于30°。终端杆的拉线及耐张杆承力拉线与线路方向应对正；分角拉线与线路分角方向应对正；防风拉线与线路方向应垂直。拉线从导线之间穿过时，应装设拉线绝缘子。拉线绝缘子距地面的高度不应小于2.5m。四、线路架设供电线路路径的选择应合理，应避开易撞、易碰、易受雨水冲刷和气体腐蚀的地带，并应避开热力管道、河道和施工中交通频繁等场所。施工现场内的低压架空线路在人员频繁活动区或大型机具集中作业区，应采用绝缘线。绝缘线不得成束架空敷设，并不得直接捆绑在电杆、树木、脚手架上，不得拖拉在地面上；埋地敷设时必须穿管，管内不得有接头，其管口应密封。导线截面的选择应满足下列要求：导线中的负荷电流不应大于导线允许载流量。线路末端的允许电压降不应大于额定值的5%。导线跨越铁路、公路或其他电力线路时，铜绞线截面不得小于16mm²；钢芯铝绞线截面不得小于25mm²；铝绞线不得小于35mm²。线路相互交叉时，不同线路导线之间最小垂直距离应符合表1的规定。表1线路交叉时导线之间最小垂直距离（m）线路电压（KV）<11~10交叉电力线路（KV）<1121~1022线路导线与地面的最小距离，在最大弧垂时应符合表2的规定。表2在最大弧垂时导线与地面的最小距离（m）项目线路电压（KV）<11~10人员频繁活动区66.5非人员频繁活动区55.5极偏僻区44.5公路67铁路轨顶7.57.5线路导线在最大弧垂和最大风偏时与建筑凸出部分的最小距离应符合表3的规定。表3导线与建筑物凸出部分之间的最小距离（m）项目线路电压（KV）<11~10垂直距离2.53.0边导线水平距离1.01.5当施工现场几种线路同杆架设时，高压线路必须位于低压线路上方；电力线路必须位于通讯线路上方；同杆架设的线路横担最小垂直距离应符合表4的规定值。8 表4同杆架设的线路横担最小垂直距离（m）同杆线路直线杆分支杆或转角杆高压与高压0.80.45/0.6﹟高压与低压1.21.0低压与低压0.60.3低压与通讯1.2线路不同档距时的弧垂应符合国家现行标准10KV及以下架空线路安装曲线的规定。在同一档距内，一根导线的接头不得多于1个，同一条线路在同一档距内不应超过2个。架空线路跨越公路、铁路或其他电力线路处不应有接头。第五章投资概算与资金筹措一、概算编制依据（1）本期工程初步设计报告图纸文件及设备材料清册。（2）施工费依据《电力工程建设概算定额2001年修订本》。（3）主材费依据西藏自治区《电力建设工程装置性材料预算价格》及2002版综合价。（4）其他费用依据《电力工业基本建设预算管理制度及规定2002版》。（5）建设部[2002]计价格10号文《关于发布工程勘察设计收费标准的通知》。（6）电定定函[2005]4号文关于调整《电力建设工程预算定额调试册部分子目的通知》。二、投资概算项目主要建设内容：新建10KV架空输电线路总亘长11000米，架空线路采用120mm2钢芯铝绞线。新建0.4KV架空输电线路5000米，架空线路采用50mm2钢芯铝绞线.新立12米水泥杆204根，新立10米水泥杆250根。新安装30KVA变压器4台、50KVA变压器9台、63KVA变压器7台、80KVA变压器1台，共计安装变压器21台。本项目总工程预算资金为80万元。其中：土建工程12万元，线路、杆塔等设备40万元，变压器工程20万元，其他费用8万元。三、资金筹措方式本项目总投资80万元，全部申请国家资金解决。第六章项目招投标1、招标组织原则（1）严格执行国家招投标制度。（2）遵循公开、公平、公正和诚实信用的原则，保证潜在招标人平等、便捷地获取招标信息，保证评标活动的公正性。2、招标范围招标范围为：建筑工程、设备和材料采购及附属工程3、招标组织形式根据《中华人民共和国政府采购法》采用公开招投标。4、投标、开标、评标和中标程序8 本项目质量要求高，根据建设项目规模和建设要求，在招投标过程中必须遵守如下程序：4.1项目经上级部门批复同意后，项目承办单位在指定媒体上发布招标公告。4.2在招标文件开始发出之日起30日内，具有承担招标项目能力的法人或者其它组织都可以投标。投标人少于3个时，应当重新进行招标。投标文件应当对招标文件提出的实质性要求和条件做出。招标项目属于建筑施工的，招标文件的内容还包括拟派出的项目负责人与主要技术人员的简历、业绩和拟用以完成招标项目的机械设备。本项目不接受联合体投标。4.3评标按照《中华人民共和国招投标管理法》的规定和程序进行。4.4开标时由项目承办单位主持，邀请所有投标人参加，由招标人委托公证机构检查并公证。4.5中标人确定后，招标人向中标人发出中标通知书，该通知书具有法律效力，若中标人放弃中标项目，应当承担法律责任。自中标通知书发出30日之内，按照招标文件，项目承办单位和中标人签订书面合同，中标人不得向他人转让中标项目，不得将中标项目肢解后分别向他人转让。第七章项目管理与实施进度一、组织机构为确保项目的顺利进行，必须成立相应的领导机构，加强与地方群众的联系，处理好群众和施工单位的关系。二、项目管理2011年11月底完成项目总体规划，图纸由有资质的设计单位承担设计，做到科学合理，美观实用，符合专业特点，施工队伍实行公开招标，择优选用。1、强化监督，确保项目建设质量坚持“百年大计，质量为本”的原则，切实加大监督管理力度，加强质量管理，严把质量关，一是项目设计、施工队伍招标和原材料采购等环节，坚持按程序办事，明确工程质量标准和双方责任。二是委托专业工程监管单位对工程的全过程进行监理监督。三是严把验收关，保证资料齐全，材料检测合格，施工规范标准，质量完全达标。2、加强资金使用管理，充分发挥项目的投资效益对所有项目资金全部实行专户储存，封闭运行，专款专用，绝不挤占挪用，使项目资金发挥最大效益。本项目工期比较紧，施工量较大，对施工质量要求严格，必须选择有资质的施工单位来承担，并具有相应的施工机械设备和固定的专业技术人员，并采用招投标方式，严格选择承包商和施工单位，采用优胜劣汰，优质优价政策，建立政府监督、社会监理、内部自检的工程质量保证体系，确保工程质量。严格执行工程招投标政策、规定和程序，编制好招标文件，以建设工程施工合同为基础。除合同文本外，要有合同条件技术规范、工程量清单及相应的工程图纸等设计文件。三、建设进度计划本项目建设应在初步设计报告批准后实施，主要包括以下几个阶段：1.建设项目总体规划阶段，初步设计阶段；2.施工图设计阶段；3.招投标阶段；8 4.施工阶段；5.竣工验收阶段。具体进度计划见下表：月数项目2011年11月2011年12月2012年3月456初步设计√施工图设计√施工准备√土建施工√√√竣工验收√投入使用√第八章结论与建议一、结论1、波密县扎木镇卡达村龙曲那自然村输电线路工程项目的实施将解决扎木镇卡达村30户148人的生活照明用电问题，带动扎木镇卡达村经济社会的发展。2、该项目的实施，是加快“十二五”建设步伐的重要举措，能有力的推动扎木镇卡达村经济社会跨越式发展，改善群众的生存条件，进一步优化农村产业结构布局，增加农民收入。二、建议1、项目规划的输电线路工程，群众期盼强烈，建设条件成熟，各项经济技术指标科学合理。2、为使项目能顺利实施，建设单位应合理组织与安排项目建设的时序，抓紧图纸的设计、审查、审批及工程招标和资金到位等各方面工作的协调落实。综上所述，扎木镇卡达村龙曲那自然村输电线路工程建设项目是可行的。希望早日批复，及早实施。8'
