水库除险加固工程初步设计报告

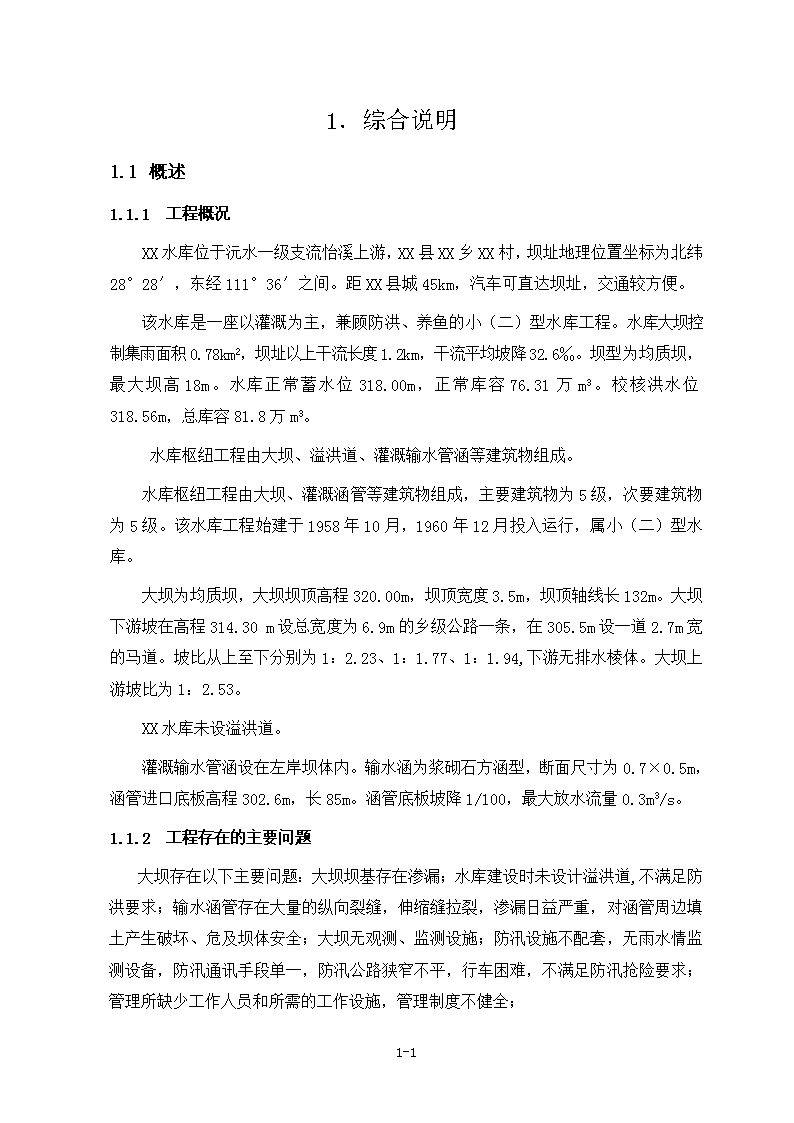

'1．综合说明1.1概述1.1.1工程概况XX水库位于沅水一级支流怡溪上游，XX县XX乡XX村，坝址地理位置坐标为北纬28°28′，东经111°36′之间。距XX县城45km，汽车可直达坝址，交通较方便。该水库是一座以灌溉为主，兼顾防洪、养鱼的小（二）型水库工程。水库大坝控制集雨面积0.78km2，坝址以上干流长度1.2km，干流平均坡降32.6‰。坝型为均质坝，最大坝高18m。水库正常蓄水位318.00m，正常库容76.31万m3。校核洪水位318.56m，总库容81.8万m3。水库枢纽工程由大坝、溢洪道、灌溉输水管涵等建筑物组成。水库枢纽工程由大坝、灌溉涵管等建筑物组成，主要建筑物为5级，次要建筑物为5级。该水库工程始建于1958年10月，1960年12月投入运行，属小（二）型水库。大坝为均质坝，大坝坝顶高程320.00m，坝顶宽度3.5m，坝顶轴线长132m。大坝下游坡在高程314.30m设总宽度为6.9m的乡级公路一条，在305.5m设一道2.7m宽的马道。坡比从上至下分别为1：2.23、1：1.77、1：1.94,下游无排水棱体。大坝上游坡比为1：2.53。XX水库未设溢洪道。灌溉输水管涵设在左岸坝体内。输水涵为浆砌石方涵型，断面尺寸为0.7×0.5m，涵管进口底板高程302.6m，长85m。涵管底板坡降1/100，最大放水流量0.3m3/s。1.1.2工程存在的主要问题大坝存在以下主要问题：大坝坝基存在渗漏；水库建设时未设计溢洪道,不满足防洪要求；输水涵管存在大量的纵向裂缝，伸缩缝拉裂，渗漏日益严重，对涵管周边填土产生破坏、危及坝体安全；大坝无观测、监测设施；防汛设施不配套，无雨水情监测设备，防汛通讯手段单一，防汛公路狭窄不平，行车困难，不满足防汛抢险要求；管理所缺少工作人员和所需的工作设施，管理制度不健全；1-17 1.1.1除险加固的必要性该水库自修建以来，发挥了很大的效益。但由于XX水库存在上述问题，一旦发生较大洪水，在卧管、涵管、坝体及溢洪道有安全隐患的情况下，大坝仍然有发生流土、管涌、塌陷乃至于漫坝溃堤的危险，这将直接影响到大坝下游1600多亩稻田、20多栋房屋和600多人的生命财产安全。鉴于此，为确保大坝的安全运行，必须对大坝进行除险加固。2011年5月，受县水利局的委托，由我室承担该水库的除险加固设计任务。我室根据现行有关规程规范于2011年8月完成本报告的编制。1.2水文1.2.1流域概况XX水库位于沅水一级支流怡溪上游，XX县XX乡XX村，坝址地理位置坐标为北纬28°28′，东经111°36′之间。水库大坝控制集雨面积0.78km2，坝址以上干流长度1.2km，干流平均坡降55.4‰。流域植被较好。水库大坝为均质土坝，水库无水文观测资料。1.2.2气象XX水库工程位于亚热带润湿性气候区，气候温和，四季分明，光照充足，雨量充沛。据XX县气象站的实测资料统计表明，多年平均气温17.5℃，七月份最热，月平均气温27.5～33.5℃，多年平均日照1462.7h，多年平均降雨量1490mm，多年平均蒸发量700mm，风向西南向，汛期多年平均最大风速16m/s。1.2.3水文基本资料区域多年平均降雨量1490mm，多年平均蒸发量700mm。XXXX水库所在的流域无水文实测资料，建库后水库管理所也没有开展水文观测，本次分析计算主要依据流域内大暴雨量站实测降雨资料。1.2.4设计洪水根据XX水库所在的地理位置和集雨面积，新开溢洪道进口吭程318.00m，利用《湖南省暴雨洪水查算手册》查得相应频率的洪水：设计洪水（P=5%）：7.41m3/s1-17 校核洪水（P=0.5%）：10.65m3/s1.1.1调洪演算结果根据调洪演算的基本原则和基本资料，利用调洪演算基本方程，采用试算法得水库调洪演算结果，见下表：XX水库调洪演算结果频率P(%)起调水位Z(m)最高水位(m)相应库容V(万m3)相应泄量q(m3/s)0.5318.00318.5681.89.825318.00318.4580.26.961.1.2水库大坝顶部高程计算根据《碾压式土石坝设计规范》SL274-2001（以下简称《规范》），水库大坝的顶部高程等于水库不同运用情况下的静水位与相应的超高之和，静水位以上的超高参照《水利水电工程等级划分及洪水标准》SL252-2000执行，具体见下表：XX水库大坝顶部所需最低高程单位：m运用情况Z0RpeAZ正常运用318.450.9120.01320.5319.88非常运用318.560.5850.0040.3319.451.1.3溢洪道控制段顶部高程复核根据《溢洪道设计规范》（SL253-2000）第2.3.7条规定：控制段的顶部高程不得低于校核洪水位加安全超高(XX水库为5级建筑物取0.3m)。因此，XX水库溢洪道控制段的顶部高程不得低于318.86(318.56+0.3)m。XX水库溢洪道控制段顶部现有高程319.60m，满足规范要求。1.2地质1.2.1勘察工作概况该水库兴建于1965年，限于当时的技术经济条件和施工条件，工程质量达不到设计要求。经过四十年的运行，现在工程老化失修严重，出现诸多问题1-17 。2011年4月，对该水库进行除险加固初步设计阶段勘察。根据湖南省水利厅建管处制定的《湖南省小（2）型水库除险加固工程初步设计导则》及有关规程规范，本阶段的勘察任务是：（1）根据已有地质资料,进一步查明本工程存在的各类地质问题；（2）查明坝体材料组成、物理力学性质与透水特征；（3）查明坝基水文、工程地质条件存在的主要工程地质问题；（4）查明拟建放水隧洞、溢洪道水文、工程地质条件及存在主要工程地质问题；（5）对天然建筑材料产地进行详查。1.1.1工程区地质概况XX水库位于沅水三级支流怡溪上游，坝址以上干流长度1.2km，坡降32.6‰。总的地势为东南高，西北低。地貌类型属侵蚀构造低山丘陵区，冲沟发育，山脉走向与构造线基本一致，主要由白垩系红层地层组成。工程区出露地层主要为是白垩系泥质粉砂岩夹粉砂质泥岩，第四系残坡积含碎石粘士及冲积堆积棕黄色粉质粘土、壤土、砂砾石。本区地处新华夏构造体系雪峰山隆起带西北段，北东东向构造是区内主要构造，由走向N70°～75°E的压扭性和张扭性断层组成。区内挽近期构造运动以整体间歇性上升为主，地震活动较微弱。根据1:400万《中国地震动峰值加速度区划图》及《中国地震动反应谱特征周期区划图》（GB18306-2001），本工程区地震动峰值加速度为0.05g，地震动反应谱特征周期为0.35s，相对应的地震基本烈度为Ⅵ度，属相对稳定地块。另外，根据含水岩组类型，可将区内地下水类型划分为基岩裂隙水、第四系松散堆积层孔隙水。1.1.2坝址工程地质条件1.3.3.1地形地貌坝址区河谷呈“U”字型，河谷宽30∽40m，河床高程300.1～301.5m，两岸地形基本对称，自然坡角为40～45˚，岸坡陡峻，两岸大都基岩出露，岩体风化较深，局部有第四系残坡积层覆盖。1.3.3.2地层岩性坝区地层岩性由老至新为：⑴白垩系（K）砖红色中厚层泥质粉砂岩夹粉砂质泥岩。⑵第四系（Q）1-17 ①冲积层（Q4al）冲积堆积：上部为棕黄色粉质粘土、壤土，下部为砂砾石，分布在溪沟内，厚0∽3.2m。②残坡积层（Qedl）：残坡积：红黄色粘土夹碎石，主要分布在两岸山坡一带，厚度可达2∽4.0m。③人工堆积(Qs)：在大坝区域主要为人工堆积的素填土，岩性为棕灰黄色砾质重粉质壤土、粉质粘土等及砼浆砌块石，为大坝填筑体。局部为浆砌石体，形成大坝的坝体排水沟等。1.3.3.3地质构造坝址区正处于背斜核部，河流顺背斜轴部发育，河流两岸岩层倾向相反，右岸岩层产状N20°E，NW∠22∽30°，倾向右岸偏上游，左岸岩层产状N23°E，SE∠21∽25°，倾向左岸偏下游，左岸坝肩发育两断层。1.3.3.4物理地质现象坝区主要不良物理地质现象为岩石风化。坝区岩体为泥质粉砂岩夹粉砂质泥岩，岩石抗风化能力较弱，上部岩体风化较强烈。有风化厚度具有山顶比坡麓厚，坡麓比河床厚的特点。左岸强风化带下限埋深8.5∽9.5m。河床强风化带下限埋深9.5∽28.5m（从坝顶起算），右岸强风化带下限埋深8.5∽10.5m。1.3.3.5水文地质坝区地下水类型除第四系松散堆积层孔隙水外，主要为分布在岩体中的基岩裂隙水，以大气降水补给为主，地下水埋深：右岸5.5∽7.5m，左岸5∽5.5m。1.3.3.6坝基主要工程地质问题与评价据现场调查和对运行期观察资料的综合分析，XX水库坝基（肩）存在的主要工程地质问题是坝基渗漏问题和绕坝渗漏问题。1.1.1各附属建筑物工程地质条件及评价1.3.4.1溢洪道工程地质条件及评价拟建溢洪道受地形限制，泄槽段通过右坝端坝体。沿线基岩大部裸露。区内出露地层由老到新主要为：⑴白垩系（K22），⑵冲积层（Q4al）冲积堆积，⑶残坡积层（Qedl），⑷人工堆积(Qs)。1-17 溢洪道沿线岩层产状N23°E，SE∠21∽25°，所见节理裂隙与前述坝区基本相同，表部岩石强风化，边坡岩体比较破碎。受坝区褶皱及断层的影响，溢洪道沿线岩石风化较强烈，没线强风化带埋深7.5∽15.0m。1.3.4.2放水隧洞工程地质条件及评价拟建放水隧洞布置于左坝肩山体，进口明挖段进口边坡坡角20∽25°，岩性为白垩系（K22）砖红色中厚层泥质粉砂岩夹粉砂质泥岩，强风化带下限埋深4m∽6m。洞身段围岩岩性为砖红色中厚层泥质粉砂岩夹粉砂质泥岩。隧洞出口洞脸边坡坡角22°左右，基岩裸露，岩性为中厚层泥质粉砂岩夹粉砂质泥岩。1.3.4.3灌溉输水涵管灌溉输水管涵设在左岸坝体内，输水涵管存在大量的纵向裂缝，伸缩缝拉裂，普遍存在冲蚀、空洞、麻面和锈蚀等质量问题，目前涵管已被堵死，无法正常排水。1.1.1坝体工程地质特性根据对大坝填筑土的现场调查和土工试验成果可以看出本大坝的填筑土虽均为粘土类，但其成分并非一致，由于填料时夯压设备差，与基岩接触面处岩面不平整，夯压不密实，致使填筑土体防渗性差，其渗漏系数K普遍大于10-4cm/s，属中等透水带，故导致坝后、坝坡和坝坡与填土接触带多处渗漏。1.1.2工程处理措施建议鉴于XX水库大坝坝基、坝肩及坝体存在较为严重的渗漏问题，枢纽未设置溢洪道。上述病险隐患已危及枢纽工程安全。急需采取除险加固工程处理措施，确保大坝安全运行，根据坝基及溢洪道水文、工程地质条件，特提出如下工程处理措施：⑴、根据坝基钻孔揭露及地质调查：坝基正处于褶皱轴部顺河向节理裂隙及断层发育，浅表部岩体透水性为中等至弱透水性，为防止库水沿浅表部透水大的岩石、坝基接触带向下游产生渗漏及渗透变形破坏，建议对坝基进行防渗帷幕灌浆，左、右岸防渗帷幕接头接左、右坝端使之帷幕封闭。经勘探资料结合地质调查综合分析，左、右两岸及坝基防渗帷幕深度为8∽25m（从坝顶起算），防渗帷幕总长度90m。⑵、由于坝体填筑土夯压欠密实、土体孔隙大、结构较松散，建议对大1-17 坝进行高喷防渗加固处理或冲抓套回填处理；⑶、由于拟建溢洪道进、出口地基岩性软弱，风化强烈，岩石较破碎，泄槽段通过坝体，抗冲刷能力弱，因此建议对拟建溢洪道底板及侧墙进行全断面护砌，并建议对泄槽段两侧边坡地表及坡体内排水设施，并增设下游消力池。同时做好过坝体段泄槽段与与坝体接触带的防渗措施。⑷、由于放水涵洞砌筑质量差，库水沿涵洞与坝体接触带产生集中渗漏，放水洞长年水流不断，并造成沿涵洞一带坝体内坡多处塌陷。建议对输水涵洞进、出口进行全断面浆砌石封堵，并对涵洞进行灌浆，使之与坝体形成一整体。⑸、拟建引水隧洞进、出口位于强风化带内，F1、F2断层破碎带通过洞段，这些洞段围岩类别属Ⅳ类围岩，存在有沿结构面与层面组合块体掉块及塌落，建议对其Ⅳ类围岩洞段进行砼支护，并加强施工期间的施工地质工作。⑹、添置观测设施，修建防汛公路。1.1.1天然建筑材料本阶段根据除险加固对天然建筑材料需求，对各类建筑材料进行了调查，各类天然建筑材料概况分述如下：工程区附近一带无砂砾石料，均需在10km以外的牧马溪一带的采砂场购买。砂的质量满足设计要求。大坝附近分布有中厚～厚层泥质粉砂岩，其中弱风化泥质粉砂岩岩性较坚硬，成块率较高，抗压强度较高，经工程类比，抗压强度多在20∽25MPa，可作为块石护坡材料，主要分布于大坝左、右岸两侧斜坡地带，开采条件较好，地形较陡，运距约100∽200m。但剔除率较高。大坝两岸山坡附近一带分布有残坡积粘土夹碎石，碎石含量约15%∽18%，碎石成份为泥质粉砂岩及粉砂质泥岩，碎石直径约2∽3cm，粘粒含量高，质量较好。料场一带地形坡角15°∽25°，表部有0.5m左右的耕植土，据现场调查：有用层厚度2∽3m，储量在10×104m3。本料场与大坝有简易公路相通，运距较近。1.2除险加固工程设计1.2.1工程基本情况1.4.1.1工程概况1-17 XX水库地处XX县XX乡XX村，属沅水水系怡溪三级支流，是一座以灌溉为主，兼顾防洪、养殖等综合利用的小(二)型水利工程。距XX县城45km、距XX政府10km。水库大坝控制集雨面积0.78km2，坝址以上干流长度1.2km，干流平均坡降32.6‰。水库正常蓄水位318.00m，正常库容76.31万m3，设计洪水位(P=5%)318.45m，校核洪水位(P=0.5%)318.56m，总库容为81.8万m3。1.4.1.2工程规模一、工程等别、建筑物等级和洪水标准XX水库库容81.8万m3，为小（2）型水库，根据《水利水电工程等级划分及洪水标准》（SL252-2000）中的有关规定，该水库工程等别为Ⅴ等，主要建筑物级别为5级，次要建筑物级别为5级。正常运用洪水标准为20年一遇，非常运用洪水标准为200年一遇，溢洪道消能防冲工程设计标准为5年一遇。XX水库位于地震动峰值加速度为0.05g地区，相应地震基本烈度为等于Ⅵ度地区，按《水工建筑物抗震设计规范》SL203-97规定，除险加固工程设计可不考虑抗震。二、除险加固设计的内容本次除险加固设计的内容是：⑴对坝基及坝肩进行帷幕灌浆处理；⑵对专体进行冲抓回填；⑶对上游坝坡放缓并整形，下游坝坡培厚处理，上游坝坡设预制砼六棱块护坡，下游坝坡草皮护坡，并设排水沟。下游增设排水棱体；⑷新建放水卧管设施及输水隧洞，原高低涵封堵、卧管拆除；⑸新建溢洪道；⑹增设大坝观测设施和水文测报设施；⑺改造通讯调度联络设施，改造防汛公路；⑻新建管理用房。1.1.1设计依据1.4.2.1有关规程、规范1-17 a)《水利水电工程等级划分及洪水标准》（SL252-2000）；b)《碾压式土石坝设计规范》（SL274-2001）；c)《土坝坝体灌浆技术规范》（SD266-88）；d)《土石坝安全监测技术规范》（SL60-94）；e)《防洪标准》（GB50201-94）；f)《水利水电工程设计洪水计算规范》（SL44-93）；g)《溢洪道设计规范》（SL253-2000）。1.4.2.2参考资料a）《土石坝加固》（水利电力出版社，1987年）；b)《水工设计手册》第4册《土石坝》（水利电力出版社，1984年）；1.4.2.3依据文件a)《湖南省小（2）型水库除险加固工程初步设计导则》（湖南省水利厅建管处）b)XX县水利电力勘测设计室2009年编《湖南省XX县XX水库大坝安全评价报告》及湖南省怀化市水利局审定的大坝安全鉴定报告书。1.1.1大坝除险加固设计1.4.3.1挡水建筑物（大坝）一、大坝加固设计大坝高度满足要求，坝顶加固主要是用厚20厘米的泥结石路面。二、坝体防渗处理：大坝坝身采用冲抓回填，冲抓孔沿坝顶中心线布设，按单排布孔，利用冲抓锥造孔，使用套井回填粘土，经夯实后形成一道连续的粘土心墙，从而达到坝体防渗目的。帷幕灌浆、冲抓回填形成一道封闭、完整的防渗体系。三、大坝坝坡处理1）上游坝坡整治根据《湖南省小（2）型水库除险加固工程初步设计导则》中的指导意见，对于坝高小于20米的大坝上游边坡，先进行坝坡修整，然后采用边长为0.3m、厚为0.1米的预制正六边形C15砼块护坡；上游护坡基础采用抛石结构1-17 。在上游坝坡312.00高程处增设马道，C15混凝土结构，新建踏步2处，宽1.2米。2）下游坝坡整治①大坝下游坝坡培厚调整下游坝坡，大坝培坡前需清除坡面表层松土和植物根茎，新老土体结合面开挖成0.5m×0.2m阶梯状，下游坝坡调整后，坡度达到1：2。②排水沟、踏步及坝坡草皮护坡为防止大坝两岸山体雨水集中冲刷下游坝坡面，在坝坡与山体交界处设置坡面排水沟，为清淤方便，采用明沟，沟断面尺寸为b×h=30cm×40cm；用C15砼进行衬砌，衬砌厚度为20cm。新建预制砼踏步2处，宽1.2米。下游坝坡进行草皮护坡。③增设排水棱体大坝下游坡脚增设排水棱体和反滤层，反滤层厚0.5m，排水棱体顶宽1.0m，底宽7.25m，外坡比1：1.5四、坝基及坝肩防渗处理大坝坝基、坝肩存在渗漏，采用帷幕灌浆（一排孔）作防渗加固处理，坝基、坝肩帷幕灌浆孔沿坝顶中心线布置，向两岸延伸，延伸至正常蓄水位与相对不透水层在两岸的相交处。帷幕孔分三序次施灌，一序孔孔距12.0m，二序孔孔距12.0m。三序孔孔距6.0m，最终孔距3.0m。灌浆材料采用R32.5普通硅酸盐水泥，灌浆压力控制在0.2Mpa以内。浆液稠度根据基岩透水率不同而改变，起始水灰比采用3:1；以后采用2:1、1:1、0.8:1、0.6:1。1.4.3.2泄水建筑物（溢洪道）水库无溢洪道，本次设计拟新建溢洪道。新建溢洪道位于大坝右岸。新建溢洪道设计方案：①控制段：边墙采用M10浆砌石，底板用C20砼浇筑、厚0.3米，顶部盖板用C20钢筋砼浇筑，厚0.3米。控制段长11.85米，进口高程318.0米，坡降i=2%。②1-17 泄流段：采用钢筋砼浇筑，多级跌水消能，312.76米高程以上，坡度1：2，312.76米以下至302.8米高程，坡度1：1.5。末端设消力池，池长6米，宽5.1米，池高2.7米。312.76米平台宽6米，作交通公路用，跨溢洪道部位，设钢筋砼盖板，便于车辆及行人通行。③溢洪道C20钢筋砼底板及C20砼泄槽段侧墙，均铺设钢筋1层，顺水流方向布设φ10@200钢筋、垂直水流方向布设φ12@200钢筋，底板与侧墙间设伸缩缝，缝宽20mm，缝间设橡胶带止水。④出水渠：出水渠即溢洪道的出口段，总长44m，因此本次设计采用C20砼护底厚40cm，侧墙采用M7.5浆砌石砼厚100cm，侧墙高2.0m。1.4.3.3输水建筑物一、输水建筑物加固方案比较根据涵、卧管存在的问题，经方案比较。选方案二：拆除现有卧管，封堵现有涵管，在大坝左岸山体新建输水隧洞。输水隧洞采用圆拱直墙型断面，洞径净空宽*高=1*1.6米，用钢筋砼衬砌、卧管采用分级取水，共22孔，孔间高差为0.6m。二、卧管设计卧管进水孔尺寸确定：放水涵卧管坡度1：2.0，经计算通过设计流量时，放水孔口过流面积ω=0.018m2，为方便管理及维修，用圆形进水口，孔口尺寸取φ=0.15m。卧管断面尺寸确定：经计算，放水涵卧管直径φ=0.3m。末端消力池设计：经计算，放水卧管末端消力井尺寸为：深0.8m，宽1.9m，长2.5m；三、原输水涵管处理原涵管封堵（低水位时施工）：在进口位置设3米长的C15砼堵头，处出口位置设2米长的C15砼堵头。在砼堵口之前先预埋充填灌浆PVC管，并对上下段再进行充填灌浆处理（1：3水泥粘土浆）。四、隧洞断面设计根据XX水库的灌溉规模，并结合检修等要求，新建涵管采用钢筋混凝土结构，无压涵管，隧洞断面型式为圆拱直墙型，尺寸为1.0×1.6m，开挖尺寸1.5×2.0m，隧洞进口底板高程为303.56m，出口底板高程为303.0m，长112m，采用C25钢筋砼衬砌，衬砌厚度为250mm。隧洞分缝长10m，缝宽20mm，采用橡胶止水，拱顶设排水孔。隧洞上游接消力井，下游尾水进入灌溉渠道，在上、下游连接处做止水,采用橡皮带止水。1-17 1.1.1大坝除险加固后安全复核大坝的渗流安全及结构稳定，计算以下工况：（1）上游坡：上游校核洪水位318.56m骤降至死水位302.56m（非常运用工况）。（2）下游坡：①上游正常水位318.00m，下游相应水位（正常运用工况）；②上游校核水位318.56m，下游相应水位（非常运用工况）；本次设计分别选取大坝加固前后的典型横断面，建立有限元模型，根据土工试验成果统计及参照已建同类工程经验推荐的各类土的物理力学指标值（见表4.2-4），进行大坝加固前后渗流及坝坡稳定分析，考虑坝体土工膜防渗及帷幕灌浆作用，通过分析，得出如下结论：XX水库大坝经过本次设计方案加固后，各工况下坝坡最小抗滑稳定安全系数均满足规范要求（详见表4.2-5及图4.2-1～图4.2-4）。1.1.2其他险情处理1.4.5.1生活管理设施改造水库自建坝以来，未兴建管理所和防汛仓库，拟新建水库管理所30㎡，防汛仓库30㎡。1.4.5.2防汛公路修造水库需改造防汛公路1.0km。公路路基宽度4m，为多级配砾石结构，路面行车道宽为3.5m，为厚30cm、C25砼结构，路拱横坡为1.5%。横缝间距4～5m，施工缝设置在横缝处。砼路面胀缝按《水泥混凝土路面施工及验收规范》中的要求设置。设错车道两处。公路靠山坡一侧设矩形断面排水纵沟，采用M5浆砌石结构，遇沟或较低位置处埋置横向砼排水管。1.1.3安全监测设计XX水库自建成运行以来，一直没有建立大坝安全监测设施，为了更好地进行工程管理，本次设计根据《水库大坝安全管理条例》和大坝观测设计有关规范，对工程观测设施进行设计。水库属Ⅳ等工程，大坝属4级建筑物，参照Ⅳ等工程和工程实际情况，根据《土石坝安全监测技术规范》SL60-94要求，其观测项目为：巡视检查，大坝表面变形观测，大坝渗流观测，水文气象观测等项目。1-17 大坝为该水库的主要建筑物之一，大坝变形和渗流观测设施只布设在大坝上。1.1水土保持和环境保护工程本身属无污染型工程。水库除险加固处理后，能解决枢纽工程的病险情，避免大坝失事给下游人民生命财产造成毁灭性灾害，有效发挥防洪、灌溉、养鱼等综合效益，工程的社会、经济、环境效益显著，是一项利国利民的社会公益型工程。同时，除险加固基本没有改变水库有关特征水位，也不增加下泄流量，不会对库区和水库下游带来不利影响。因而，没有制约本工程的环境影响问题。但是，工程施工对工程所在地的自然环境、生态环境将产生一定的不利影响，可通过相应的措施加以避免。具体措施有：加强施工区环境保护，对道路边坡进行草皮护坡、路面硬化，设置环境保护管理机构。本工程环境保护投资5.90万元。工程建设对原地貌有一定影响，占地及地面扰动将破坏原植被，产生一定程度的水土流失。通过采取措施可以有效控制项目的水土流失，如：对临时用地进行平整恢复，工程区植树种草，弃渣场加强防护措施等。本工程水土保持及绿化总投资6.46万元。1.2工程管理本次除险加固拟新建防汛仓库（含管理用房）500m2，配置防汛专用车，完善安全监测设施，加强水库的调度系统。为了加强水库管理，保证水库正常运行，充分发挥其综合效益，确定会同县岩板桥水库管理所编制为6人，直属会同县广坪镇人民政府，业务归口于会同县水利局。水库管理所负责灌溉、防洪、工程安全及日常维护管理和开展综合经营等工作。1.3施工组织设计1.3.1施工条件水库区域处于亚热带季风性气候区，暖热多雨，冬冷夏热，四季分明，春季湿润多雨，夏季多为洪水泛滥季节，唯有秋冬季节干旱少雨，是修建水利工程的理想季节。大坝距319国路3km，距XX10km，距XX县城45km。有直接到达水库的公路。水库除险加固施工所需水泥、钢材、油料及其它零星材料需从县城购买，砂卵石需从牧马溪流域的XX砂场购买，经汽车运输，抵达施工现场。木材可就地购买和加工。1-17 加固所需土料可在距水库大坝右崖约3km处采挖。施工用电可就近接线，距离200m左右，施工用水从水库中直接抽取。1.1.1施工导流本工程为小(2)型水库，属Ⅴ等工程，主要建筑物级别为5级，次要建筑物级别为5级。根据《水利水电施工组织设计规范》（SL303-2004），本工程导流建筑物级别为5级，导流标准选择5年一遇洪水重现期。根据流域洪枯情况，汛期一般为4月～7月，枯水期一般为10月～次年3月。本工程大坝上游坡脚施工时需要修建临时围堰挡水，其它项目施工时不需要修建围堰。根据进度计划安排，本工程各项目均可在一个枯水期内完工，选择大坝上游坡脚临时施工围堰挡水时段为11月～次年2月。1.1.2主体工程施工坝体加固主要包括：坝体上游坝坡表面清理、坝体上游坝坡土方填筑、坝体上游坝坡脚浆砌石基础及混凝土预制块护坡、帷幕灌浆、大坝下游排水棱体、下游坝坡培厚修整、下游坝坡草皮护坡及附属建筑、涵管封堵及新建隧洞、新建溢洪道、公路硬化等项目。一、坝身冲抓回填大坝坝身采用冲抓回填，冲抓回填采用8JZ—95型冲抓式打井机造孔，打井完毕后，应立即连续进行分层回填粘土并夯实。二、帷幕灌浆坝基采用帷幕灌浆防渗。帷幕灌浆采用150型地质钻机钻孔，灰浆搅拌机制浆，BW200/50型灌浆泵灌注。灌浆分三序孔施灌，采用自下而上分段灌注法施灌。三、新建溢洪道溢洪道土方采用机械开挖运，石方开挖，人工运弃料至公路边，再用自卸汽车运输至弃料场。现浇混凝土工程，钢筋先在县城按设计图纸加工制作，现场施工用人工制安，混凝土采用0.4m3移动式拌和机拌制，胶轮车运输，溜筒运输入仓，振捣器振捣密实，人工洒水养护。1-17 四、涵、卧管改造输水涵、卧管改建主要包括原卧管拆除，原涵管封堵、新建隧洞、卧管等。五、金属结构安装本工程金属结构安装工程量主要是卧管闸门及启闭设施，单件重量也较小，外型尺寸较小，不存在运输上的困难。闸门及钢材在固定加工厂按所需加工成品，后用自卸汽车运送至各工地。六、防汛公路改造水库需改造防汛公路1.0km。公路路基宽度4m，为多级配砾石结构，路面行车道宽为3.5m，为厚30cm、C25砼结构，路拱横坡为1.5%。横缝间距4～5m，施工缝设置在横缝处。1.1.1施工交通及施工总布置1.7.4.1对外交通运输大坝距319国路3km，距XX10km，距XX县城45km。有直接到达水库的公路。1.7.4.2场内交通运输本工程场内交通运输主要为天然建筑材料土料、块石料和砂石料的场内运输以及基础土石方开挖出碴、混凝土浇筑等运输，利用防汛公路基本满足场内交通要求。1.1.2施工总布置一、布置条件大坝左右岸地势宽阔，经平整后可以用于施工临建设施布置，施工完成后恢复。二、施工工厂和仓库根据工程规模及施工需要，主要施工工厂和仓库集中布置于防汛公路沿线空地。施工工厂与仓库临建面积300m2。三、办公生活设施本工程高峰期施工人数按30人考虑，办公生活设施部分租用附近民房。建筑面积及占地面积200m2。1.1.3施工总进度本工程施工总工期6个月，从第一年10月至第二年3月。1-17 根据施工进度安排，本加固工程土石方开挖高峰期强度为110m3/d，土石方填筑高峰期强度为220m3/d，混凝土浇筑高峰期强度为30m3/d。1.1.1主要技术供应本工程主要技术供应指建筑材料用量、劳动力消耗及施工机械设备需要量。主要建筑材料消耗为：水泥771.3t，钢筋22.1t，砂卵石5049.5m3，木材50m3。枢纽工程施工需施工劳动总工时为8.46万个，高峰期施工人数为30人。1.2工程概算1.2.1编制依据1.8.1.1技术资料⑴本次编制的《湖南省XX县除险加固工程初步设计报告》的设计资料和图纸。⑵《湖南省小（2）水库除险加固工程初步设计导则》。1.8.1.2本次概算编制原则和依据⑴本概算编制依据湖南省水利厅湘水建管[2008]16号文颁发的《湖南省水利水电工程设计概（估）算编制规定》。⑵编制定额：执行水利部水总[2002]116号文颁发的《水利建筑工程概算定额》《水利工程施工机械台时费定额》、水总[2005]389号文发布的《水利建筑工程概预算补充定额》、水建管[1999]523号文发布的《水利水电设备安装工程概算定额》、水建[1993]63号文发布的《中小型水利水电设备安装工程概算定额》。⑶费用标准执行湖南省水利厅湘水建管[2008]16号文颁发的《湖南省水利水电工程设计概（估）算编制规定》：1.2.2基础价格1.8.2.1人工预算单价按湖南省水利厅湘水建管（2008）16号文件关于颁发《湖南省水利水电工程设计概(估)算编制规定》规定人工预算单价为：工长：9.87元/工时高级工9.32元/工时中级工7.22元/工时初级工5.60元/工时。1.8.2.2材料及设备预算价格主要材料价格按当地市场价格,其他材料预算价格采用2011年4月16日怀化市建设工程造价信息网发布的第2期《怀化工程造价》中公布的单价计。1-17 1.1.1其他1.8.3.1相关说明依据湖南省水利厅湘水建管（2008）16号文件关于颁发《湖南省水利水电工程设计概(估)算编制规定》建筑工程主要材料采用基价法，本工程中水泥、钢筋、汽油、柴油、砂卵石、块石均高于规定基价，故按基价进入建筑工程单价，其基价为：钢筋3200元/t、水泥280元/t、汽油3800元/t、柴油3600元/t、砂石料50元/m3、块石料60元/m3，超过部分列入工程单价分析税金之前进行补差。1.8.3.2基本预备费：基本预备费按一至五部分投资合计数的5%计。1.8.3.3其它费用其他费用依据湖南省水利厅湘水建管[2008]16号文颁发的《湖南省水利水电工程设计概（估）算编制规定》，并根据本工程具体情况计算确定。1.1.2工程投资按2011年度第二季度价格水平，本工程静态总投资：324.43万元。其中：建筑工程205.15万元,机电设备及安装工程7.71万元,金属结构及安装工程2.32万元,临时工程14.90万元,独立费用67.13万元,基本预备费14.86万元,环境保护工程5.90万元,水土保持工程6.46万元。1-17 原文已完。下文为附加文档，如不需要，下载后可以编辑删除，谢谢！施工组织设计本施工组织设计是本着“一流的质量、一流的工期、科学管理”来进行编制的。编制时，我公司技术发展部、质检科以及项目部经过精心研究、合理组织、充分利用先进工艺，特制定本施工组织设计。一、工程概况：西夏建材城生活区27#、30#住宅楼位于银川市新市区，橡胶厂对面。本工程由宁夏燕宝房地产开发有限公司开发，银川市规划建筑设计院设计。本工程耐火等级二级，屋面防水等级三级，地震防烈度为8度，设计使用年限50年。本工程建筑面积:27#楼3824.75m2;30#楼3824.75m2。室内地坪±0.00以绝对标高1110.5m为准，总长27#楼47.28m；30#楼47.28m。总宽27#楼14.26m；30#楼14.26m。设计室外地坪至檐口高度18.600m，呈长方形布置，东西向，三个单元。本工程设计屋面为坡屋面防水采用防水涂料。外墙水泥砂浆抹面，外刷浅灰色墙漆。内墙面除卫生间200×45 300瓷砖，高到顶外，其余均水泥砂桨罩面，刮二遍腻子；楼梯间内墙采用50厚胶粉聚苯颗粒保温。地面除卫生间200×200防滑地砖，楼梯间50厚细石砼1：1水泥砂浆压光外，其余均采用50厚豆石砼毛地面。楼梯间单元门采用楼宇对讲门，卧室门、卫生间门采用木门，进户门采用保温防盗门。本工程窗均采用塑钢单框双玻窗，开启窗均加纱扇。本工程设计为节能型住宅，外墙均贴保温板。本工程设计为砖混结构，共六层。基础采用C30钢筋砼条形基础，上砌MU30毛石基础，砂浆采用M10水泥砂浆。一、二、三、四层墙体采用M10混合砂浆砌筑MU15多孔砖；五层以上采用M7.5混合砂浆砌筑MU15多孔砖。本工程结构中使用主要材料：钢材：I级钢，II级钢；砼：基础垫层C10，基础底板、地圈梁、基础构造柱均采用C30，其余均C20。本工程设计给水管采用PPR塑料管，热熔连接；排水管采用UPVC硬聚氯乙烯管，粘接；给水管道安装除立管及安装IC卡水表的管段明设计外，其余均暗设。本工程设计采暖为钢制高频焊翅片管散热器。本工程设计照明电源采用BV－2.5铜芯线，插座电源等采用BV－4铜芯线；除客厅为吸顶灯外，其余均采用座灯。一、施工部署及进度计划1、工期安排45 本工程合同计划开工日期：2004年8月21日，竣工日期：2005年7月10日，合同工期315天。计划2004年9月15日前完成基础工程，2004年12月30日完成主体结构工程，2005年6月20日完成装修工种，安装工程穿插进行，于2005年7月1日前完成。具体进度计划详见附图－1（施工进度计划）。2、施工顺序⑴基础工程工程定位线（验线）→挖坑→钎探（验坑）→砂砾垫层的施工→基础砼垫层→刷环保沥青→基础放线（预检）→砼条形基础→刷环保沥青→毛石基础的砌筑→构造柱砼→地圈梁→地沟→回填工。⑵结构工程结构定位放线（预检）→构造柱钢筋绑扎、定位（隐检）→砖墙砌筑（＋50cm线找平、预检）→柱梁、顶板支模（预检）→梁板钢筋绑扎（隐检、开盘申请）→砼浇筑→下一层结构定位放线→重复上述施工工序直至顶。⑶内装修工程门窗框安装→室内墙面抹灰→楼地面→门窗安装、油漆→五金安装、内部清理→通水通电、竣工。⑷外装修工程外装修工程遵循先上后下原则，屋面工程（包括烟道、透气孔、压顶、找平层）结束后，进行大面积装饰，塑钢门窗在装修中逐步插入。一、施工准备45 1、现场道路本工程北靠北京西路，南临规划道路，交通较为方便。场内道路采用级配砂石铺垫，压路机压。2、机械准备⑴设2台搅拌机，2台水泵。⑵现场设钢筋切断机1台，调直机1台，电焊机2台，1台对焊机。⑶现场设木工锯，木工刨各1台。⑷回填期间设打夯机2台。⑸现场设塔吊2台。3、施工用电施工用电已由建设单位引入现场；根据工程特点，设总配电箱1个，塔吊、搅抖站、搅拌机、切断机、调直机、对焊机、木工棚、楼层用电、生活区各配置配电箱1个；电源均采用三相五线制；各分支均采用钢管埋地；各种机械均设置接零、接地保护。具体配电箱位置详见总施工平面图。3、施工用水施工用水采用深井水自来水，并砌筑一蓄水池进行蓄水。楼层用水采用钢管焊接给水管，每层留一出水口；给水管不置蓄水池内，由潜水泵进行送水。4、生活用水生活用水采用自来水。45 1、劳动力安排⑴结构期间：瓦工40人；钢筋工15人；木工15人；放线工2人；材料1人；机工4人；电工2人；水暖工2人；架子工8人；电焊工2人；壮工20人。⑵装修期间抹灰工60人；木工4人；油工8人；电工6人；水暖工10人。四、主要施工方法1、施工测量放线⑴施工测量基本要求A、西夏建材城生活区17#、30#住宅楼定位依据：西夏建材城生活区工程总体规划图，北京路、规划道路永久性定位B、根据工程特点及＜建筑工程施工测量规程＞DBI01－21－95，4、3、2条，此工程设置精度等级为二级，测角中误差±12，边长相对误差1/15000。C、根据施工组织设计中进度控制测量工作进度，明确对工程服务，对工程进度负责的工作目的。⑵工程定位A、根据工程特点，平面布置和定位原则，设置一横一纵两条主控线即27#楼：（A）轴线和（1）轴线；30#楼：（A）轴线和（1）轴线。根据主轴线设置两条次轴线即27#45 楼：（H）轴线和（27）轴线；30#楼：（H）轴线和（27）轴线。B、主、次控轴线定位时均布置引桩，引桩采用木桩，后砌一水泥砂浆砖墩；并将轴线标注在四周永久性建筑物或构造物上，施测完成后报建设单位、监理单位确认后另以妥善保护。C、控轴线沿结构逐层弹在墙上，用以控制楼层定位。D、水准点：建设单位给定准点，建筑物±0.00相当于绝对标高1110.500m。⑶基础测量A、在开挖前，基坑根据平面布置，轴线控制桩为基准定出基坑长、宽度，作为拉小线的依据；根据结构要求，条基外侧1100mm为砂砾垫层边，考虑放坡，撒上白灰线，进行开挖。B、在垫层上进行基础定位放线前，以建筑物平面控制线为准，校测建筑物轴线控制桩无误后，再用经纬仪以正倒镜挑直法直接投测各轴线。C、标高由水准点引测至坑底。⑷结构施工测量A、首层放线验收后，主控轴一引至外墙立面上，作为以上务层主轴线竖身高以测的基准。B、施工层放线时，应在结构平面上校投测轴线，闭合后再测设细部尺寸和边线。45 C、标高竖向传递设置3个标高点，以其平均点引测水平线折平时，尽量将水准仪安置在测点范围内中心位置，进行测设。2、基坑开挖本工种设计地基换工，夯填砂砾垫层1100mm；根据此特点，采用机械大开挖，留200mm厚进行挖工、铲平。开挖时，根据现场实际土质，按规范要求1:0.33放坡，反铲挖掘机挖土。开挖出的土，根据现场实际情况，尽量留足需用的好土，多余土方挖出，避免二次搬运。人工开挖时，由技术员抄平好水平控制小木桩，用方铲铲平。挖掘机挖土应该从上而下施工，禁止采用挖空底脚的操作方法。机械挖土,先发出信号，挖土的时候，挖掘机操作范围内，不许进行其他工作，装土的时候，任何人都不能停留在装土车上。3、砌筑工程⑴材料砖：MU15多孔砖，毛石基础采用MU30毛石。砂浆：±0.00以下采用M10水泥砂浆，一、二、三、四层采用M10混合砂浆，五层以上采用M7.5混合砂浆。⑵砌筑要求A、开工前由工长对所管辖班组下发技术交底。B、砌筑前应提前浇水湿润砖块，水率保持在10％－15％。C、砌筑采用满铺满挤“三一砌筑法“45 ，要求灰浆饱满，灰缝8－12mm。D、外墙转角处应同时砌筑，内外墙交接处必须留斜槎，槎子长度不小于墙体高度的2/3，槎子必须平直、通顺。E、隔墙与墙不同时砌筑又不留成斜槎时可于墙中引出阳槎或在墙的灰缝中预埋拉结筋，每道不少于2根。F、接槎时必须将表面清理干净，浇水湿润，填实砂浆，保持灰缝平直。G、砖墙按图纸要求每50mm设置2φ6钢筋与构造柱拉结，具体要求见结构总说明。H、施工时需留置临时洞口，其侧边离交接处的墙面不少于500mm，顶部设边梁。4、钢筋工程⑴凡进场钢筋须具备材质证明，原材料须取样试验，经复试合格后方可使用。⑵钢筋绑扎前应仔细对照图纸进行翻样，根据翻样配料，施工前由工长对所管辖班组下发技术交底，准备施工工具，做好施工的准备工作。⑶板中受力钢筋搭接，I级钢30d，II级钢40d，搭接位置：上部钢筋在跨中1/3范围内，下部钢筋在支座1/3范围内。⑷钢筋保护层：基础40mm，柱、梁30mm，板20mm。保护层采用50mm×50mm的水泥砂浆块。板上部钢筋用马凳按梅花状支起。45 ⑸所有钢筋绑扎，须填写隐检记录，质评资料及目检记录，验收合格后方可进行下道工序。5、砼工程⑴水泥进场后须做复试，经复试合格后由试验室下达配合比。施工中严格掌握各种材料的用量，并在搅拌机前进行标识，注明每立方米、每盘用量。同时搅拌时，须车车进磅，做好记录。⑵浇筑前，对模板内杂物及油污、泥土清理干净。⑶投料顺序：石子→水泥→砂子。⑷本工程均采用插入式振捣器，一次浇筑厚度不宜超过振捣器作用部分长度的1.25倍，捣实砼的移动间距不宜大于振捣器作用半径的1.5倍。⑸砼浇筑后1昼夜浇水养护，养护期不少于7d，砼强度未达到1.2MPa之前不得上人作业。6、模板工程⑴本工程模板采用钢木混合模板。模板支搭的标高、截面尺寸、平整度、垂直度应达到质量验收标准，以满足其钢度，稳定性要求。⑵模板支撑应牢固可靠，安装进程中须有防倾覆的临时固定措施。⑶本工程选用851脱模剂，每拆除一次模板经清理后涂刷脱模剂，再重新组装，以保证砼的外观质量。45 1、架子工程⑴本工程采用双排架子防护，外设立杆距墙2m，里皮距墙50cm，立杆间距1.5m，顺水间距1.2m，间距不大于1m。⑵架子底部夯实，垫木板，绑扫地杆。⑶为加强架子的稳定性，每七根立杆间设十字盖，斜杆与地面夹角60o。⑷为防止脚平架外倾，与结构采用钢性拉接，拉接点间距附和“垂四平六“的原则。⑸外防护架用闭目式安全网进行封闭，两平网塔接和网下口必须绑孔紧密。⑹结构架子高出作业层1m，每步架子满铺脚手板，要求严密牢固并严禁探头板。2、装饰工程装饰工程施工前，要组织质监部门、建设、设计、施工单位四方参加的主体结构工程核验收，对已完全体分部工程进行全面检查、发现问题及时处理，清除隐患，并做好装饰前材料、机具及技术准备工作。1、根据预算所需材料数量，提出材料进场日期，在不影响施工用料的原则下，尽量减少施工用地，按照供料计划分期分批组织材料进场。45 2、将墙面找方垂直线，清理基层，然后冲筋，按照图纸要求，分层找平垂直，阴阳角度方正，然后拉线作灰饼。底子灰应粘结牢固，并用刮杠刮平，木抹子抹平。3、罩面应均匀一致，并应在终凝前刮平压光，上三遍灰抹子。4、油漆、涂料施工：油漆工程施工时，施工环境应清洁干净，待抹灰、楼地面工程全部完工后方可施工，油漆涂刷前被涂物的表面必须干燥、清洁，刷漆时要多刷多理不流坠，达到薄厚均匀，色调一致，表面光亮。墙面涂料基层要求现整，对缝隙微小孔洞，要用腻子找平，并用砂纸磨平。为了使颜色一致，应使用同一配合比的涂料，使用时涂料搅匀，方可涂刷，接槎外留在阴阳角外必须保证涂层均匀一致表面不显刷纹。1、楼地面工程楼地面工程只作50厚豆石砼垫层。做垫层必须先冲筋后做垫层，其平整度要控制在4mm以内，加强养护4－5天后，才能进行上层施工。10、层面工程1、屋面保温层及找平层必须符合设计要求，防水采用防水卷材。2、做水泥砂浆找平层表面应平整压光，屋面与女儿墙交接处抹成R≥150mm圆角。45 3、本工程屋面材料防水，专业性强，为保证质量，我们请专业人员作防水层。4、原材料在使用前经化验合格后才能使用，不合格材料严禁使用。11、水、暖、电安装工程⑴管道安装应选用合格的产品，并按设计放线，坡度值及坡向应符合图纸和规范要求。⑵水、暖安装前做单项试压，完毕后做通、闭水后试验和打压试验，卫生间闭水试验不少于24小时。⑶电预埋管路宜沿最近线路敷设，应尽量减少弯曲，用线管的弯曲丝接套丝，折扁裂缝焊接，管口应套丝用堵头堵塞。油漆防腐等均符合图纸各施工规范及质量评定标准。⑷灯具、插座、开关等器具安装，其标高位置应符合设计要求，表面应平直洁净方正。⑸灯具、插座、开关等器具必须选用合格产品，不合格产品严禁使用。⑹做好各种绝缘接地电阻的测试和系统调整记录，检查配线的组序一定要符合设计要求。五、预防质量通病之措施本工程按优质工程进行管理与控制，其优质工程的目标体系与创优质工程的保证措施在本工程施工组织设计中做了详述。本措施不再述。45 创优质工程除对各分部、分项、工序工程施工中，精心操作，一丝不苟、高标准严要求作业外，关键是防止质量通病。为此，提出防止通病的作业措施如下：1、砖墙砌体组砌方法：⑴、组砌方法：一顺一丁组砌，由于这种方法有较多的丁砖，加强了在墙体厚度方向的连结，砌体的抗压强度要高一些。⑵、重视砖砌体水平灰缝的厚度不均与砂浆饱满度：①、水平灰缝不匀：规范规定砖砌体水平灰缝厚度与竖向灰缝宽度一般为10mm，但不应小于8mm，也不应小于12mm。砂浆的作用：一是铺平砖的砌筑表面，二是将块体砖粘接成一个整体。规范中之所以有厚度和宽度要求，是由于灰缝过薄，使砌体产生不均匀受力，影响砌体随载能力。如果灰缝过厚，由于砂浆抗压强度低于压的抗压可度。在荷载作用下，会增大砂浆的横向变形，降低砌体的强度。试验研究表明，当水平灰缝为12mm时，砖砌体的抗压强度极限，仅为10mm厚时的70－75％，所以要保证水平灰缝厚度在8－12mm之间。怎样确保水平灰缝的厚度呢？A、皮数杆上，一定将缝厚度标明、标准。B、砌砖时，一定要按皮数杆的分层挂线，将小线接紧，跟线铺灰，跟线砌筑。C、砌浆所用之中砂，一定要过筛，将大于5mm的砂子筛掉。45 D、要选砖，将过厚的砖剔掉。E、均匀铺灰，务使铺灰之厚度均匀一致。坚持“一块砖、一铲灰、一揉挤“的“三一“砌砖法“。②砂浆必须满铺，确保砂浆饱满度。规范规定：多孔砖砌体，水平灰缝的砂浆饱满度不得低于80％，这是因为，灰缝的饱满度，对砌体的强度影响很大。比如：根据试验研究，当水平灰缝满足80％以上，竖缝饱满度满足60％以上时，砌体强度较不饱满时，要提高2－3倍，怎样保证灰缝饱满度呢？A、支持使用所述的“三一“砌砖法，即“一块砖、一铲灰、一揉挤“。B、水平缝用铺浆法（铺浆长度≤50cm）砌筑，竖缝用挤浆法砌筑，竖缝还要畏助以加浆法，以使竖向饱满，绝不可用水冲灌浆法。C、砂浆使用时，如有淅水，须作二次拌合后再用。绝不可加水二次拌合。拌好的砂浆，须于3小时之内使用完毕。D、不可以干砖砌筑。淋砖时，一般以15％含水率为宜。（约砖块四周浸水15mm左右）。③注意砌砖时的拉结筋的留置方法：砖砌体的拉结筋留置方法，按设计要求招待。如设计没有具体规定时，按规范执行。规范规定“拉结筋的数量每12cm厚墙放1根Ф6钢筋，沿墙高每50cm45 留一组。埋入长度从墙的留槎处算起，每边均＜100cm，末端应有弯钩”见图。规范还规定：“构造柱与墙连拉处，宜砌成马牙槎，并沿墙高每50cm设2Ф6拉结钢筋，每边伸入墙内＞100cm。2、预防楼梯砼踏步掉角：楼梯踏步浇筑砼后，往往因达不到砼强度要求，就因施工需要提前使用，既便有了足够强度，使用不慎，都会掉楞掉角。而且有了掉角，修补十分困难，且不定期牢固。为此宜采用两种方式予以防治：⑴踏步楞角上，在浇筑砼时增设防护钢筋。⑵踏步拆模时，立即以砂袋将踏步覆盖。（水泥袋或用针织袋装砂）既有利于砼养护，又可保护踏步楞角。3、楼梯弊端的预防：防止踏步不等高：踏步不等高，既不美观，又影响使用。踏步不等高现象，一般发生在最上或最下一步踏步中。产生的原则，一是建筑标高与结构标高不吻合。二是将结构标高误为建筑标高。三是施工粗心，支模有误。为此，浇筑楼梯之间：⑴仔细核查楼梯结构图与建筑图中的标高是否吻合。经查核与细致计算无误后，再制作安装模板。⑵45 浇筑砼中，往往由于操作与模板细微变形，也会使踏步有稍话误差。这一个误差，要在水泥砂浆罩面时予以调整。为使罩面有标准。在罩面之前，根据平台标高在楼梯侧面墙上弹出一道踏步踏级的标准斜线。罩面抹灰时，便踏步的外阳角恰恰落在这一条斜线上。这样做，罩面完成后，踏步的级高级宽就一致了。⑶如果，施工出现踏步尺寸有较大误差，一定要先行剔凿，并用细石砼或高强度水泥砂浆调整生，再做罩面。4、堵好脚手眼：堵脚手眼做得好坏，直接影响装修质量。一是影响墙面抹灰之脱落、开裂也空鼓；二是洒水可沿已开裂的脚手眼进入室内。因此，堵脚手眼的工作万不可忽视、大意：⑴将脚手眼孔内的砂浆、灰尘凿掉，清除洁净，洒水湿透眼内孔壁。⑵将砖浸水湿透。脚手眼内外同时堵砌，绝不准用干砖堵塞。⑶用“一砖、一铲灰、一挤塞“三一砌砖法堵塞，绝不准用碎块碴堵塞。⑷砂浆必须饱满（最后的一块砖堵完后，用竹片或扁平钢筋将砂浆塞实，刮平，灰缝要均匀、实心实意，不准不刮浆干塞砖块）。5、散水砼变形缝的做法：45 砼散水的变形缝，常规做法是镶嵌木条，砼浇筑有足够强度后将此木条取出，再灌以沥青砂浆。其缺点是L散水板块相邻高差平整不易保证，木嵌条不可取净，取木条将板块楞角碰坏，不灌沥青砂浆而灌热沥青等。好的做法是：⑴、事先按变形的长短、高度（板块砼厚）的制作厚为20mm的沥青砂浆板条；⑵砼板块浇筑前，第一块板的断缝处支设模块，砼有足够强度（1.2Mpa）后，拆除侧模板，将预制沥青砂浆板条贴粘在砼板块侧缝表面，接着浇筑第二块板块砼。集资或跳浇散水板块。（靠墙身处不支模板，直接将沥青砂浆板条粘贴）。⑶当板块砼都有了足够强度后，再用加热后的铁铬子，将缝处沥青砂浆板条予以慰汤，使其缝隙深浅一致，交角平顺。6、卫生间地面漏水的预防：⑴现浇砼楼板：沿房间四周墙上翻150mm。⑵找平层：施工前，清理面层须洁净，并湿润砼楼板表面，之后刷一层TG胶素水泥浆。⑶找坡层用细石砼，并找出排队水坡度，坡向地漏，要平整光洁。上刷冷底油一道。⑷防水层：用一布四涂。但沿四周墙上150mm，遇向口时，伸向口外300mm。⑸粘结层：用1：20水泥砂浆厚≥20mm，沿墙四周上翻150mm并粉光。注意排水坡度与坡向或做C20细石砼。7、管道根部的渗漏预防：⑴45 、浇筑钢筋砼楼板，用时准确地将位置、尺寸预留楼板管道孔。或埋设预留套管。⑵、如为预留孔洞时，要预留万不可事后凿孔或扩孔。如为预留套管进，位置一定要准确。套管要焊上止水钢环。⑶、预留孔洞的模盒或套管一棕要与楼板的模板固定防止错位。浇筑砼时派专人看护，以利及时修正。⑷、地面的做法按设计要求进行或建议甲方按上述“地面漏水防预“中所提做法处理，但防水层必须沿套管或给排水管上翻150mm并与管子贴粘牢固。⑸、如为预留孔洞，等管道安装就位并校正固定后，对预留洞要用与楼板同标号的砂浆（或1：2－1：2.5的水泥砂浆等）填实、捣固，使其与砼结合密实，决不许以碎砖、碎石、杂物随意堵塞。⑹、做地面时，切切注意地面排水坡度与坡向。8、门窗固定用木砖的改进：木门传统的固定方法是：用钉子将木门框固定在预先埋设在砖内的木砖上。每边固定点不少于2处，间距≯1.2m。这种传统做法的弊端是：木砖容易松动，木砖漏留，木砖大小倒放等，致使门窗的安装质量受到影响。改进方法是以用C20砼制成120mm及240mm的预制块，内预埋木砖。⑴、木砖埋入预制块模具前，须以防腐处理。⑵、120预制块用于370墙及120墙中。240预制块用于240墙中。45 9、塑钢窗之固定：⑴、塑钢窗与墙体的固定用连接点的设置：距框角≯180mm；间距≯600mm。眼下存在的问题是：设置连接点不足，甚或漏设，这不仅影响门窗板动不稳，更有甚者会影响日后擦窗人的生命安全。为此，日后一定要按图示之要求设置固定杠用连接点。⑵、连接点的钉固方法：墙体砌筑时，将C20砼预制块，不论砖墙、砼墙、加气块墙、都用射钉将铁板连接条钉在墙上，更有将普通铁钉钉在墙上者，都是极不安全，极不妥的操作方法。⑶、固定门窗框用的连接铁板与钉接：①、连接铁板条：其规格为：（长×宽×厚）≥140mm×20mm×1.5mm射钉规格为：（直径×长）≥3.7mm×42mm或金属胀锚螺栓：（直径×长）≥8mm×65mm施工中，常常见到连接铁板条规格过小（厚不到1mm），甚至有的用0.5mm的镀锌铁皮剪成条状做连接铁板条用，用直径4mm的螺钉固定连接铁板条，都不是妥的，或直接用铁钉钉更为不妥。②、连接铁板条与塑钢之连接，用塑钢抽芯铆钉，其直径≥5mm，不用5mm螺钉或4mm的自攻螺丝。45 ⑷、预防塑钢与铁制连接铁板条之间的电偶腐蚀L：为了防止塑钢和连接铁板条之间的电偶腐蚀，采取下列措施：①、采用镀锌钢板制作连接铁板条。②、或将连接用铁板条与塑钢之间用塑料膜隔开。③、或用密封漆将塑钢与铁板条之间，窗框与墙之间予以封闭以免雨水浸入。10、给水管道施工给水管道安装施工比较简单。便是它是承压管，将受较高水压力，如粗心施工，也会带来管道渗漏，为此：⑴、管子接口：①、丝口连接：加工丝扣时要做到：丝扣光滑、端正、不抖丝、不乱扣、有椎度。这五点都要达到。有一点不符合要求，剔出重新加工或切去此端重做。②、焊接接口：设计要要求坡口焊时，坡口加工的形式须符合设计要求。不需坡口焊时，在焊前用砂布将管口打磨干净，两管对口间要均匀，不可一侧大，一侧小。焊接时，焊缝高度要符合规范要求。⑵、安装①、安装前弄清图纸，查清管子位置，走向、标高。并做现场查验当实际尺寸与图纸不符合时，提出修正，以免与土建产生矛盾。45 ②、安装时，管子必须找正后再拧紧，不得倒拧，以免损坏丝扣。⑶、下料：管道不料时，尺寸一定要准确，给水管误差≤5mm。为确保下料时尺寸准确，对实际安装位置与尺寸进行实测实量，不要按图纸尺寸下料。同时，必须逐根管道都要实测实量。⑷、水压试验：①、把好水压试验关，是控制管道安装质量的关键。②、压力表必须精确，使用前要进行校验。③、试验时，第一要查看压力表的压力降，第二要逐房间察看管道的渗漏情况。④、渗水的接头、管子必须返工。大面积漏水的管段必须换掉或修理，并至不再出现“跑、冒、漏、渗“为止。11、注意配电箱的产品质量验收：市场采购的配电箱，不少是不符合国家标准的新产品。除新产品的外观质量外，突出的质量缺点是：⑴、不设零线；⑵、没有设置零线与保护接地汇流排。这种缺陷的存在，在接线时，往往将箱上的所有插座的零线串接，保护接地串接。这样，当前面的插座坏了，接在后面的几个插座就会发生零线断线或地线断线，造成搞插座没有电，或在发生漏电事故时，漏电开关不动作，严重者造成人员伤亡。45 为此，在采购配电箱时和安装配电箱之前，对其质量进行检查。查看是否分别设置了零线和保护地线汇流排。不合格者，不得使用。12、插座接线：⑴、单相二线插座：原则是“开关永远控制相线“。⑵、单相三线插座：面对插座的右孔接相线，左孔接零线。13、电器的接地电器安装中，首先考虑的就是用电安全。低压系统地接地保护最优形式就是“三相五线制供电形式“，它非常适用于分散的民用建筑，也适用于施工现场的临时供电。从电源时入配电箱之后，从接地板的引上线和电源中性点的焦点处，向室内分出保护线PE和进入电路的零线N，在建筑物地也不得混淆，困为，一旦线进入电路，就有电源通过，混淆后，就会引起漏保护器跳闸，影响正常使用。所以在用户配电线路中，插座中的线和线应该统一有颜色的区别。六、工程进度计划工期控制：要工程计划自2004年8月15日开工，2005年7月10日竣工，总工期330天。为保证工期目标的实现，将施工过程划分为五个阶段。1、基础施工阶段：45 自2004年8月15日至9月30日为基础工程施工阶段，本阶段需要完成定位放线、挖工、砂砾垫层、条形基础砼、毛石基础、地圈梁等项目。同时，安排人员按图纸设计要求预制门、窗梁主体结构钢筋制作，模板配制，主体施工做好准备工作。2、主体施工阶段：自2004年10月1日至2004年12月30日是主体施工阶段，本阶段要完成墙体砌筑，预制过梁安装，现浇钢筋砼，梁、板的支模、砼等项目。主体施工阶段组织流水施工，每层主体施工15天。施工期间，水、暖、电施工人员密切配合，作好预留、预埋工作，避免事后在墙体上打洞。3、装修施工阶段：自2005年3月1日至2005年6月20日为装修工程施工阶段。4、安装工程施工阶段：自基础工程至装修工程，安装工程施工贯穿始终，从时间上虽然与土建同步进行，但本工程设计有给排水、采暖、一般电照处还有电话、有线电视，所以说，是一个水暖、电等较齐全的工程。为此，在劳动力安排上专门有水暖工、电工施工班组与土建施工密切配合，相对独立地完成水暖、电安装工程施工任务。5、工程收尾交工阶段：45 本阶段主要做好成品保护及清理等工作。七、施工平面布置（见附图）施工平面布置原则是：1、尽最大可能少占施工用地，对划定的施工用地，作合理安排；2、塔吊固定后，主要材料及搅拌机械的布置，以其服务业范围为准，紧凑布置。3、根据工程进度，动态管理施工总平面，该高速时及时调整；4、交通道路、供水、供电、消防一次到位进行布置，确保道路通畅，供水供电空耗小，供应充足，并确保工地消防安全。5、建立文明施工现场：材料、配件、工棚、厕所、大宗材料按施工平面图严格要求就位管理，周转材料堆放有序。八、施工组织措施本工程采取项目管理法，按目标进行管理与控制，以目标计划来指导管理与控制行动，变以往以行动来实现目标的被动管理方式为以目标指导行动的主动的主动管理方式。将主动管理与被动管理相结合、前馈控制与反馈控制相结合，事先控制与事中、事后控制相结合。㈠、确保工程进度、实现合同工期的措施：1、工期目标：（平面流水、主体交叉施工）45 控制工期目标330天；其中：±0.00以下工期目标45天；主体结构工期目标：90天；内、外装饰工期目标：80天；水暖电安装工期目标：90天；收尾工期目标：10天。2、确保工期目标的措施：⑴、组建职能完善、人员配套、分工明确的施工项目管理组：项目经理：统筹工期目标，制定工期目标施工措施，决策生产要素供应与优化配置，检查平衡工期目标的实施；技术负责人：制定工期目标计划实施的技术措施，监督按工艺程序施工，解决施工技术措施实施中工期目标计划之失衡；解决施工技术措施实施中工期目标计划之实施，协调工种之穿插，布置与平衡生产要素，做好施工计划之安排与统计；料具供应员：组织材料、构配件、机具之供应，根据生产进度编制料具供应计划；财务管理员：根据工期安排与施工进度计划落实资金之供应，提出月奖金之收支计划，按期收取工程进度款；⑵、按分部分项工程进度制定施工技术措施，制定合理施工流水程序，严格要求操作程序与操作要点之管理，保证工期目标计划之顺利实施；45 ⑶、以日调度日平衡为手段，项目经理及有关人员跟踪检查工期目标计划之实施，对工期目标计划做动态管理与监控；⑷、采取激励措施，对工期、工程质量、安全生产、文明施工的管理者与操作者有上好成绩者予以奖励。㈡、确保工程质量，实现人同质量目标措施：1、质量目标：工程质量总目标：合格，按合格目标进行控制与管理。其中：基础分部工程质量目标：合格；主体工程质量目标：合格；装饰工程质量目标：合格；屋面工程质量目标：合格；门窗工程质量目标：合格；地面楼地面工程质量目标：合格；给排水及供暖工程质量目标：合格；电气、照明工程质量目标：合格；2、确保工程质量目标计划实现的措施：⑴、项目经理部职能组织人员分工明确、职责分明项目经理：施工项目的本权负责人，是质量第一负责人。主管质量之制定，监控质量目标计划之实施评价与激励；45 技术负责人：主持质量目标实施的技术措施之制定，确保质量目标与技术措施对有关工长、作业班长之技术交底、监督技术措施之执行、作好跟踪检查与操作生产调查、建议项目经理与总工长调整作业布置与调换不良作业人员；总工长：监督施工技术措施之履行、调整不良作业人员之岗位、作好材料构配件事先检查、监控配合比的严格执行；有关工长：跟踪检查操作要点之执行、纠正不良作业事件。作好自检、与检、交接质量检查。作好工序、分项工程、分部工程质量进行检查、验收。建议对不良作业人员进行岗位调整；有关班组长与班组质量检查员：对本班人员进行班前操作交底，进行班后作业自检与奖评，监督本班组人员严格操作要点进行作业，参与互检与交接检查，调换不良作业人员岗位；⑵、针对本工程特点与本公司的质量通病，由技术负责人设置质量控制点，并制定操作要点与防治措施，实行重点监控；⑶、工程质量是企业生命，工程质量人人有责，工层层确保工程质量的技术交流；⑷、对工程质量施行“开路“、“一票否决“、“挂牌作业“。工程质量与进度发生矛盾，以质量为主；工程质量与人员安排发生矛盾，以质量为主调换人员；工程质量与材料发生矛盾，以质量为主调换材料；工程质量与机具发生矛盾，以质量为主调换机具；工程质量与工资挂钩，施行优质优奖；⑸、作好材料、构配件的事先检验与控制，把好三关：把好材料、构配件进场验收关：不合格者不准进场；把好材料复试关：对主材料（钢材、水泥、骨料、砖、装饰材料）作好复验，不合格材料不准使用；45 把好材料使用关：正确执行配合比，做好材料计量、正确按规格、品种、数量、强度使用材料，劣材不充好材用，好材不做劣材用，物尽其用；⑹、作好反馈工作：事先了解可能出现质量的部位与质量事件以及可能出现质量风险，并制定防范措施，予以事先控制；⑺、完善项目经理部的质量保证体系与质量管理的法规体系。㈢、确保安全目标实现，保证安全施工的措施：1、安全目标计划：本项目施工全过程中⑴、消灭重伤事故⑵、消灭伤亡事故⑶、消灭多人事故⑷、轻伤事故率：2‰2、确保安全生产的措施⑴、项目经理部有关要员与职能机构，对确保安全生产分工明确，职责分明；项目经理：是企业法人代表在本项目施工管理听全权委托代理人，是安全生产的第一负责人，主持安全措施之制定，组织安全教育与培训，组织安全设施之搭设，组织现场安全宣传与监控，组织项目安全交底，审核五种人员安全作业资格（电气、起重、焊接、机动驾驶、商空作业），组织劳动保护用品之购置与保证，监督安全措施之实施。45 技术负责人：负安全生产的技术责任，制定安全措施，主持安全教育的培训，监督安全措施之实施，对有关工长、专业工种、班组长作好安全交底，建议调换不重视安全生产的管理人员与作业人员。总工长：对有关工长、班组长作安全交底，监督安全措施之实施，调换不重视安全作业人员，监督设施搭设，组织施工平面之布置，监督违章作业，组织与监督有关工长与班组长安全程序施工。有关工长：对本工种作业班组及人员作安全作业交底，监督本工种有关作业规程施工操作，调换不重视安全的作业人员并作专项安全检查交底与检查。专职安全检查员：监督有关工种按作业规程作业，跟踪检查安全作业与安全设施之搭设防，建议调换违章工作人员，时时事事宣传安全作业的重要性，检查劳动保护用品之发放与使用。班组长与班组安全检查员：作好班前安全作业交底班后安全作业奖评，随时检查本班组作业人员按安全检查规定作业，建议奖励安全生产有功人员，随时纠正违章作业，调换不重视安全生产作业人员之岗位。⑵、按工种特点制定工种安全作业交底与作业规程，并进行两级安全交底（技术人对总工长、工长交底；总工长、工长对班组长及作业人员交底）。45 ⑶、编制现场安全措施，并贯彻在施工全过程。⑷、作好安全教育及现场安全宣传。安全教育分为新工人入场教育（项目经理及技术负责人负责）分部分项工程开工前教育（总工长、有关工长负责）工序施工的班前教育与班后奖评（有关工长、班组长负责）。现场安全宣传内容为安全标志、现场安全规则、“三宝”、“四口”利用，标志等，安全检查员负责监督实施。⑸、每个月，项目经理组织一次现场安全大检查。由有关工长、总工长、专职安全员参加，随检查随整改随奖评。⑹、五大专业工种持证上岗⑺、本工程开工前，对施工机械、施工用电等重点编制安全技术措施。㈣、现场文明施工措施：1、现场文明施工指标：⑴、按施工平面图布置材料、机械、电路及管路铺设、临时设修建、道路修建、防火消防设施安设、交通要道防护；⑵、工完场清、随时清、时时清、班后清、使现场整洁有序。食堂、宿舍清洁卫生；⑶、现场文明标志，安全标志，施工责任标志等设齐全完整。2、确保现场文明责任制：⑴、明确现场文明施工责任制；45 项目经理：负布置；有关工长：负清场责任、督促、奖评责任；有关班组长：负责场清、时时清、班后清责任；总工长：负机械按平面图就位责任、监督施工平面图严格执行责任。⑵合理利用现场，科学布置施工总平面图，务使平面图规划合理，物资设备有序。⑶、与每个月安全检查之同时，项目经理组织有关人员对文明施工进行检查，随检查、随纠偏、随整改、随奖评。㈤、综合考评按区建议厅96年4月22日颁发的“工程现场综合考评办法”，每月末对本工地现场进行一次综合考评检查，并认真打分，由项目经理组织公司派人参加。九、工程质量控制标准㈠、质量标准1、分项工程（1）、合格：①、保证项目，必须符合相应评定标准的规定②、检验批项目，抽查点应符合相应质量评定标准的合格规定；③45 、实测项目，抽查点数中，建筑工程有80％以上，建安工程有80％以上的实测值应基本在到相应质量检验评定标准的规定。（2）、注意：当分项工程质量不符合相应质量检验评定标准合格的规定时，必须及时处理，并以按以下规定确定其质量等级。①、返工重作的，可重新评定质量等级；②、经加固补强或经法定检测单位鉴定能够达到设计要求时，其质量仅能评为合格；③、经法定检测单位鉴定达不到原设计要求，但经设计单位签认，可满足结构安全和使用功能要求，可不加固补强的，或经加固有补强改变外形尺寸或造成永久性缺陷的，其质量可定为合格。2、分部工程⑴、合格：所含分项工程的质量全部合格；3、单位工程：⑴、合格：①所含分部工程的质量全部合格；②质量保证资料应符合本标准的规定；③观感质量评定得分率达到90％以上。②质量保证资料应符合本标准的规定；③观感质量评定得分率达到90％及其以上。㈡、工程分解体系：（见附图）㈢、目标体系：1、目标保证体系：45 工序作业质量目标（保证）保证分项目标（保证）分部质量目标（保证）单位工程质量目标。2、目标体系：由工序作业质量目标完成，首先制定工序作业质量目标，其次制定分项质量目标，再其次制定分部工程质量目标，最后制定单位工程质量目标，这样就形成了一个单位工程的完整的目标体系。本住宅楼，其目标体系制定如下：⑴、这一单位工程，由下列分部工程组成：地基与基础工程、主体结构工程、装饰工程、层面工程、上下水与采暖、电气六个分部工程。⑵、地基与基础分部工程由下列分项组成：挖坑、砂砾垫层、C10砼垫层、条形基础、毛石基础、C30钢筋砼地梁、防潮层、回填土七道分项工程组成。⑶、主体结构分部工程，由下列分项组成：砌体、梁、板、C20构造柱，C20圈梁等分项工程。⑷、装饰分部工程由下列分项组成：一般室内抹灰、外墙抹灰墙面、刷涂料、楼地面、门窗五道分项工程。⑹、屋面分部工程由下列分项组成：屋面找水平、保温层、卷材防水层、瓦屋面四道分项工程组成。⑺、上下水与采暖分部工程由下列分项组成：上水管道安装`上水管道附件与卫生器具安装、采暖管道安装、采暖器附件安装四个分项工程。45 ⑻电气分部工程由下列分项组成：配管及管内穿线、护套配线、电气照明灯具及配电箱安装、接地装置四道分项工程。3、质量目标制定：⑴、首先确定单位工程的质量目标；工程质量目标，就是单位工程的质量评定等级，这个目标，在工程承包合同中已做了明确界定（是合格）；其次，规划六个分部工程的质量目标；要明确哪几个分部工程质量必须达到合格标准，才能确保单位工程达到合格。⑵、质量目标制定依据：①、两个承包合同：工程承包合同中规定的本单位工程的目标；项目经理经营承包合同中明确的质量责任目标；②、有关法规、标准、定额；③、有关图纸、招标文件、施工组织设计、资料；④、生产要素的实际状况与动态；⑤、设计要求与有关说明。⑶、以地其基础分部工程为例，其质量目标如下：①、基础分部工程的分项工程质量目标如下图：②、其他分部工程的分项工程的质量目标，中标后由项目经理部制定。㈣、目标控制与管理：45 1、目标控制：项目中在实现所定目标过程中，按预定目标计划实施（也就是将所定目标做为管理活动的中心），在实施管理的过程中，由于各因素会对之产生干扰，项目经理部就要通过检查，获取目标实施中信息，将之与原目标计划进行比较，发现偏差，采取相应措施纠正偏差，确保目标计划的正常实施，最终获得预定目标计划之实施。这是一种将经济活动和管理活动的任务，转换为具体目标加以实施和控制的主动管理法，它的精华就是以目标来指导行动。2、实行目标管理或控制，要有两个条件其一：有一个明确的目标计划体系，如上所述，首先，将施工项目进行分解，形成一个工程分解体系，其次根据工程项目的分解体系，从单位到有关工序制定目标计划，使这形成一个目标计划体系。这样就便于实行目标控制与管理了。其二：有一个合格的控制与管理体系。我们的控制与管理主体就是项目经理与其相应在的有关作业层（工程队），直到作业班组，这就形成了一个控制与管理的工作体系。⑴、工程施工体系（生产体系）：⑵、质量控制与管理体系（组织体系）：⑶、质量控制与管理法规体系：3、施工阶段质量控制的全过程：4、施工阶段质量控制原则：⑴、以预防为主，重点做好事前控制，防患于未然，将质量问题消除在萌芽状态；⑵、坚持质量标准，严格检查，热情帮助；45 ⑶、结合工程特点，结合实际确定控制范围深度与采取的控制方法；⑷、尊重事实，尊重科学，以理服人处理质量问题。5、施工阶段质量控制依据：⑴、有关原材料技术标准；⑵、有关构配件取样试验标准；⑶、有关技术鉴定书；⑷、有关操作规程；⑸、有关规范及验收标准。㈤、施工阶段工程质量管理与控制方法：1、有关技术文件的编制与审核：这是对施工阶段工程质量进行全面管理与控制的重要手段。⑴、审核进入施工现场各分包单位的技术资质证明；⑵、编写开工报告并审核上报；⑶、编写施工方案或施工组织设计，对确保工程质量有可靠技术措施，审核后上报；⑷、编写分部分项工程及重点部位的技术与安全操作要点，并做了全面交底；⑸、原材料、构配件取样送验，并审查试验报告；⑹、进行图纸会审送签署会审记录；⑺45 、对生产五要素（材料、机械、人员、资金、施工方法与环境）进行事先审查。2、质量监督与检查：⑴、检查内容：①、开工之前检查：目标是检查是否具备开工条件，开工后能否保证工程质量，能否确保工程连续正常施工。②、工序作业检查：检查是否按规范、规程与施工方案，交底文件进行作业；③、工序交接检查：在自检、交接检、专职检的基础上，对主要工序和对工程质量有重大影响的工序，由有关工长、专职检查员、甲方代表、监理工程师做工序交接验收检查；④、隐蔽工程检查：凡属隐蔽工程，必须由专职检查员，甲方代表或监理工程师会同一起隐蔽检查验收，并经监理工程师或甲方代表签证后，方能掩盖；⑤、停工后再复工前的检查：需经监理工程师或甲方代表检查认可后，方能下复工令复工；⑥、分项、分部工程，均应经监理工程师或甲方代表检查认可后，方能下复工令复工；⑦、随班跟踪检查：对主要工序容易产生质量事故或通病的工序，专职检查员及有关工长，随班跟踪检查。⑵、检查方法：①、目测法：看、摸、敲、照看：根据质量标准，进行外观目测；45 摸：手感检查；敲：以工具敲击，进行音感检查；照：对暗阴部位以镜子反光检查；②、实测法：吊、量、套、靠吊：以托线板、线锤检查垂直度；量：以测量工具、计量仪表对断在尺寸、轴线、标高、湿度、湿度检查；套：以方尺套方，辅以塞尺检查；靠：以直尺辅以塞尺进行检查；③、试验检查：必须通过试验，才能对质量进行判断，此时使用此方法。3、工序的质量控制：工程项目的施工过程：由一系列相互关联，相互制约的工序所构成。工序的质量是工程项目整体质量的基础。为把工程项目的产品质量管理好，以预防为主，首先就是将工序质量管理好。工序质量包括两个内容：其一是工序活动条件的质量（即每道工序之投入的五要素：人、材、机、资金、技术）要符合要求；其二是工序活动效果的质量（即每道工序施工完成的工程产品要达到有关质量标准）要符合标准要求。⑴、工序质量控制的内容：①、确定工序质量控制流程：45 每道工序完成后（工序产品）→施工自检、互检→会同工长检查验收→通知监理工程师或甲方代表进行工序检查，并办理工序质量验收签证→下道工序施工。②、如上所述，工序活动条件，是指影响工程质量的诸要素（五要素）。找出影响工程质量的重要因素，并加以控制，才可达到工序质量控制之目的。③、及时检查工序质量，并进行分析判断。④、设置工序质量控制点：质量控制点是指：为了保证工序质量而需要控制的重点或部位，或者是薄弱环节，对设之质量控制点可以首先析其可能赞成质量隐患的原因，再针对隐患原因，制定出对策予以预先控制。⑵、工序质量控制点的设置：设置工序质量控制点，并对之进行控制，是对工序质量进行预检的有效措施，要根据工程特点、重要性、复杂程度、准确性、质量标准与要求，全面合理的选定质量控制点，它可能是结构复杂的某一工程项目，也可能是技术要求高，施工难度最大的某一结构构件，也可能是某一分部工程，也可能是影响工序质量的某一个环节。技术操作、材料、机械、施工顺序、技术参数、自然条件、工程环节都可以作为质量控制点来设置，主要视其对质量性之影响的大小及危害程度而定。举例如下：45 ⑴、人的行为：避免人的行为失误赞成质量事故。对高空、高温、水下、危险作业，易燃易爆作业，吊装作业，动作复杂而快速运转的机械作业，精密度及技术要求高的作业，都应从人的生理缺陷、心理活动、技术能力、思维方法、思想素质等方面进行考核，反复交底，以免由于行为的错误，导致违章作业，产生质量事故；⑵、物的状态：有的工序质量控制中，以物的状态为控制重点如施工精密与施工机具有关；如计量不准与计量仪表或计量设备有关，又如主体义叉或多工种密集作业与作业有关等。⑶、材料质量与性能：材料性能与质量直接影响到工程质量。⑷、施工顺序：有的工序作业，必须严格控制相互之间的操作施工顺序，如有违背，将出现对质量不利影响。⑸、技术间歇：有的工序作业，工序之间的技术间歇，其时间性很强，如不严格控制，就会影响工程质量。如砖墙砌筑完成后，一定要有－10D的技术间歇，以便让墙体充分沉陷、稳定、干燥，然后才能抹灰，如违反，立即抹灰，会形成灰面脱落、空鼓。⑹、技术参数：有些技术对数与质量有密切关系，必须严格控制。如：砼配合比，外加剂掺量，夯实土的最佳含水量等。45 ⑺、常见之质量通病：如“渗、漏、泛、堵、壳、裂、砂、锈“等通病的部位，要事先研究消除对策，采取预防措施。⑻、新工艺、新材料、新技术之应用：都必须事先鉴定试验，或虽有鉴定与试验，但本施工单位首次采用，缺乏经验，也应设为质量控制点，严加控制。⑼、质量不够，不合格率较高的产品：这些产品，根据数据统计，表明质量波动较大，不稳定，不合格率较高，应设为质量控制台点，予以控制。㈥、施工阶段质量影响因素（五要素）的控制：（本节只涉及人、材、机、方法、环境五要素，它属于事前控制控制之范畴）1、人的控制：指直接参与工程实践的组织者、指挥者、操作者。对人进行控制之目的，是避免人的失误，并调动其积极性。其要点如下：⑴、人的技术水平：人的技术水平高低，直接影响到工程质量之水平，为此，对技术复杂，难道大，精密要求高的工序操作，要由技术熟练、经验丰富的人来完成。必要时，对其技术水平予以考核。⑵、人的生理缺陷：根据工程特点和作业环境，对人的生理缺陷严加控制。如反应迟钝，应变能力差的人，不能操作快速运行，动作复杂的机械设备等。45 ⑶、人的心理行为：人的心理行为受社会、经济、环境、人际关系之影响，并要接受组织与管理的约束。因为，其劳动态度、注意力、情绪、责任心有不同地点、不同时间有不同变化，为保证质量万无一失，在关键工序和操作上，要控制思想活动，稳定其情绪。⑷、对材料的质量控制：材料质量工程质量的基础，材料质量不符合要求，不可能干出符合质量标准的工程。所以，对材料质量进行控制，是提高工程质量的重要保证，材料控制要点如下：①、订货：对主要装饰材料及配件，订货前，需查清生产厂家情况，看样，向甲方提供样品，同意后，才可正式订货。②、主要设备：订货前，和甲方和监理工程师提出申请，核实是否符合要求；③、主要材料进场时，须具备出厂合格证或化验单，或乙方复检单。所有材料必须具备检验单并经监理工程师验证后方可正式使用；④、所有构配件，皆必须具备厂家批号及出厂合格证；⑤、凡标志不清或有质量怀疑的材料，一定进行复试；⑥、现场配制的材料，先提出试配要求，一定进行复试；⑦45 、对材料性能、质量标准、适用范围、对施工要求等必须充分了解，慎重选用。如红色大理石或带色纹（红、暗红、金黄色纹）的大理石，因其易风人剥落，不宜用于外装饰。早强三乙醇不能用作抗冻剂等。3、施工机械的控制：施工机械对项目的施工进度及质量有着直接影响，从保证施工质量出发，必须从其选型、主要参数、使用操作三方面进行控制；⑴、机械的选型：选择之原则是：因地制宜，因工程制宜，技术上先进，经济上合理，生产上适用，性能上可靠，使用上安全，操作上方便，维修便利。⑵、主要参数：其性能参数，要能满足施工要求，保证质量要求。如选用超重机械时，必须使其参数能满足超重、超重高度、超重半径的要求。⑶、使用与操作：合理使用，正确操作，是保证施工质量的主要环节。如超重机械要确保四限位装置齐全（行程、高度、高幅、超荷）。4、施工方案正确与否，直接影响到项目的进度、质量、成本控制施工方案考虑不妥，会拖延工期、影响质量、增加成本。为此，选定施工方案时，必须结合工程实际，从技术、组织、管理、经济等方面进行全面分析，综合考虑。45 5、环境因素控制：项目施工的环境因素有：技术环境（地质、水文、气象等），管理环境（质量保证体系、质量制度等），劳动环境（劳动组合、劳动工具、工作面等）。环境因素对质量之影响具有复杂而多变之特点，因之，对主要采取有效措施加以控制，对环境之控制，又与方案及技术措施有关。㈦、施工阶段的工程预检：预检是指，工程未施工前所进行的预先检查。审保证质量，防患于未然的有力措施。⑴、建筑物位置、座标、标高：预检座标标准桩、水平桩。⑵、基础工程：预检轴线、标高、预留孔及洞、预埋件位置与数量；⑶、砌体工程：预检墙身轴线、楼层标高、砂浆配合比划预留孔洞位置及尺寸；⑷、钢筋砼工程：预检模板尺寸、轴线、标高、支撑、预埋件、预留孔等；钢筋型号、规格、数量、锚固长度、焊接、绑扎、保护层等；砼配合比、计量手段、外加剂、养护条件等；⑸、主要管线工程：预检标高、位置、坡度、管线等；⑹、构配件工程：预检安装位置、型号、标高、支承长度等；45 ⑺、电气工程：预检变电配位置、高低压进出口方向、电缆沟位置、标高、送电方向。㈧、成品保护：对完成品，进行妥善保护，确保质量、顺利竣工。㈡质量与安全组织保证体系㈢质量与安全法规体系㈣工程质量控制体系㈤进度控制系统45'
