松潘县农村饮水安全工程投资项目技术方案（报批稿）大学论文.doc

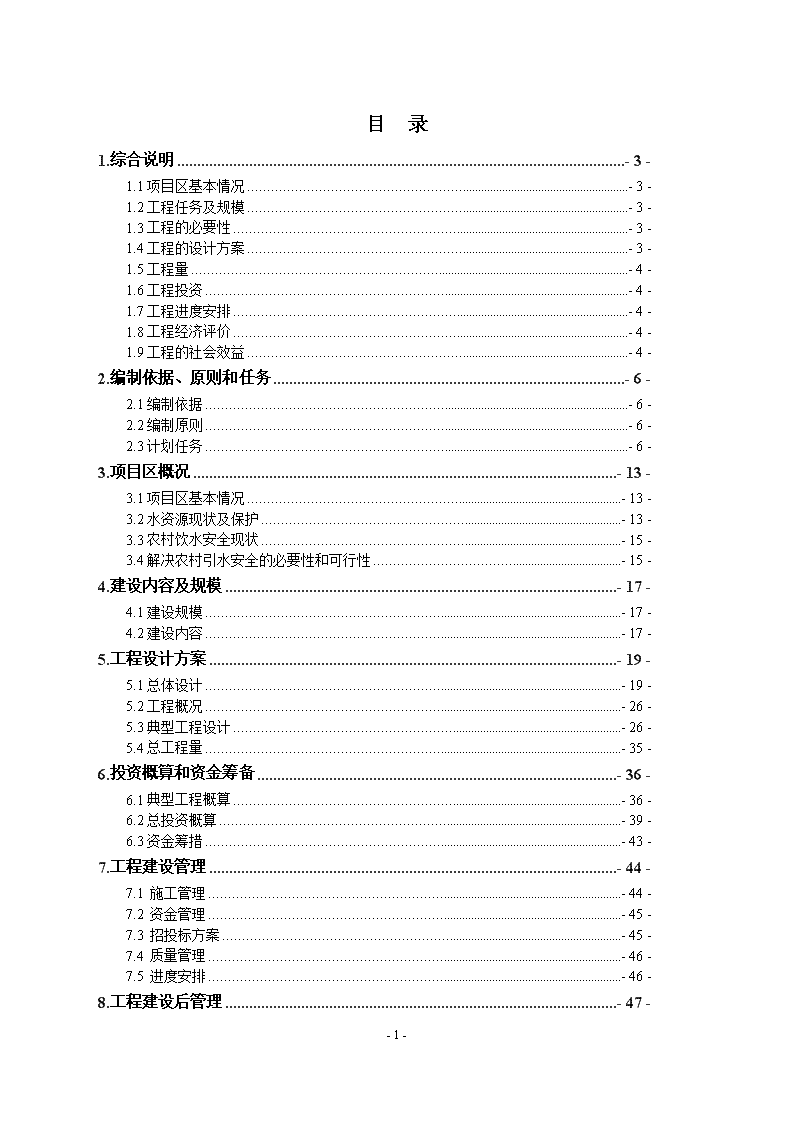

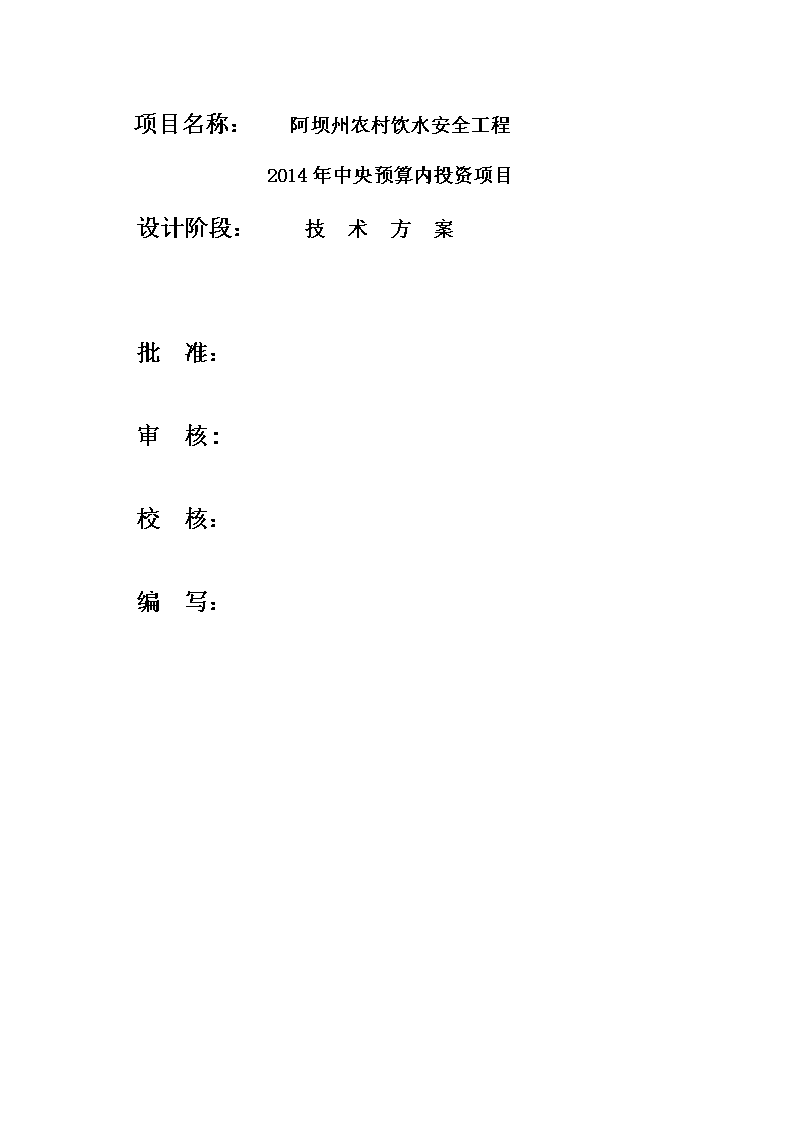

'阿坝州农村饮水安全工程技术方案 项目名称：阿坝州农村饮水安全工程2014年中央预算内投资项目设计阶段：技术方案批准：审核:校核：编写： 目录1.综合说明-3-1.1项目区基本情况-3-1.2工程任务及规模-3-1.3工程的必要性-3-1.4工程的设计方案-3-1.5工程量-4-1.6工程投资-4-1.7工程进度安排-4-1.8工程经济评价-4-1.9工程的社会效益-4-2.编制依据、原则和任务-6-2.1编制依据-6-2.2编制原则-6-2.3计划任务-6-3.项目区概况-13-3.1项目区基本情况-13-3.2水资源现状及保护-13-3.3农村饮水安全现状-15-3.4解决农村引水安全的必要性和可行性-15-4.建设内容及规模-17-4.1建设规模-17-4.2建设内容-17-5.工程设计方案-19-5.1总体设计-19-5.2工程概况-26-5.3典型工程设计-26-5.4总工程量-35-6.投资概算和资金筹备-36-6.1典型工程概算-36-6.2总投资概算-39-6.3资金筹措-43-7.工程建设管理-44-7.1施工管理-44-7.2资金管理-45-7.3招投标方案-45-7.4质量管理-46-7.5进度安排-46-8.工程建设后管理-47--13- 8.1运行管理-47-8.2水源保护-48-8.3技术服务-49-9.环境影响评价-50-9.1对水域环境的影响-50-9.2对生态环境的影响-50-9.3对社会环境的影响-50-9.4环境保护-50-9.5环评结论-50-9.6水土保持方案-50-10.节能措施-52-10.1编制依据-52-10.2主要节能降耗措施-53-10.3节能降耗效益分析-59-10.4结论-59-11.效益分析-61-11.1经济效益分析-61-11.2社会效益分析-64-12.结论-65-13.附表-66-14.附图-66--13- 综合说明1.1项目区基本情况松潘县位于四川省西北部，阿坝藏族羌族自治州东南部，界于东经102°38′至108°15′,北纬32°06′至33°09′之间。东接平武县，东南与北川县毗邻，南依茂县，西及西南与红原、黑水县相邻，北与九寨沟、若尔盖县接壤。东西横跨149公里，南北纵贯113公里，幅员面积8339平方公里。全县辖2个镇，23个乡，143个村，306个村民小组。2010年末全县总户数21199户，总人口74213人，其中，农业人口57014人，占76.82％。1.2工程任务及规模该项目主要是为了解决14个乡镇、包括40个村、9座寺庙，总计14760人的饮水问题。供水目的：解决当地农村人口饮水安全问题，满足农民对水量水质的要求，进一步促进当地经济可持续发展。本次项目区超过受益人口200人的供水点采用集中供水，200以下的供水点采用分散供水，根据实际统计结果本次工程包括28处集中供水，14处分散供水。1.3工程的必要性项目区饮水安全问题非常严重，面对目前的饮水现状，人民迫切希望政府和有关部门，为他们排忧解难，解决长期困扰他们的饮水问题。供水工程的建设是保持社会稳定的一个重要条件。当地村民听说要建自来水表现出了极高的热情，表示会尽自己的一切能力搞好这项工程，当地政府也对这种实实在在为人民服务的工程表示出很大的决心。1.4工程的设计方案松潘县农村饮水安全工程2014年最后一批中央预算内投资项目实施方案工程规模：项目区共28个集中供水处，14个分散供水处，均采用自流引水的方式。每处供水工程包括：取水工程、输水工程、蓄水工程、配水工程四部分。本次工程供水点的取用水源为山体泉水或地表水，水质较好，以卫生、经济、便于管理的原则，综合各方面情况，给水系统方案可分为两种，一种是地表水给水方案，一种是地下泉水给水方案，具体如下：-13- 地表水给水方案：水源点取水系统输水管道沉淀池（过滤池）消毒池蓄水池配水管网用户地下泉水给水方案：水源点引泉池消毒池蓄水池配水管网用户1.5工程量本项目19处供水工程共需兴建水池19口，土石方开挖总量4981.31m3，其中土方开挖量3370.98m3，石方开挖量1610.33m3，土石方回填1602.33m3，砌石294.22m3；砼及钢筋砼891.60m3，钢筋制安61.02t，管材：74890m。1.6工程投资工程261.03万元。资金筹措方案：其中国家补助208.824万，地方配套52.206万，受益群众投劳1.03万工日。1.7工程进度安排本项目近期工程拟定建设期为5个月。近期工程实施进度安排如下：2011年12月～2012年1月完成施工图设计及报批、项目招标；2012年1月～2012年4完成土建施工及取输配水管网安装；2012年4月～2012年5月竣工、验收、运行；1.8工程经济评价通过对该工程的国民经济评价可知，工程国民经济净现值（is=12%）为1045.90万元，大于零，经济效益费用比（is=12%）为2.155大于1，还本年限T=3.58小于水利工程采用的标准还本年限10年，各项指标均满足工程经济合理性要求。1.9工程的社会效益松潘县农村饮水安全工程2011年第三批中央预算内投资项目-13- 实施后，能彻底解决该项目区农村人口饮水安全问题，使项目区群众彻底摆脱地方病、不合格水质的危害，农民饮水得到了保障，改善了农村的基本生活条件，有助于提高农村饮水困难地区人民群众的生活质量和健康水平，减少疾病，保护劳动力，改善产业结构，解决生产力。由于饮水得了较好解决，解放了农村劳动力，将促进精神文明建设和社会稳定，改善生态环境和社会环境。更加密切了党群关系，有利于促进农村物质文明和精神文明建设，提高和改善农民的生活水平和卫生条件，对社会稳定和进一步改变农村面貌有着十分深远的意义。-13- 第一章编制依据、原则和任务第一节编制依据经有关部门对本供水工程进行反复研究和论证，并充分征得村民同意，深入项目现场后确定实施本供水工程。有关设计资料文件和要求：阿坝州松潘县疾病预防控制中心生活饮用水水质分析报告单；《村镇供水工程技术规范》SL310-2004；《生活饮用水水源水质标准》(CJ3020-93)；《生活饮用水卫生标准》(GB5749-2006)；《饮用水水源保护区污染防治管理规定》；《农村人畜饮水项目建设管理办法》；《中国农村给水工程规范设计手册》；《水利水电工程等级划分及防洪标准》；《中华人民共和国水土保持法》；《中华人民共和国水土保持法实施条例》；阿州水发[2011]253号，关于抓紧编制农村饮水安全工程2011年第三批中央预算内投资项目实施方案的通知。《阿坝州农村饮水安全工程实施方案编制提纲》；《阿坝州农村饮水安全工程实施方案编制说明》四川省水利厅农水局推荐的《村镇供水工程辅助设计软件》的有关格式要求。第二节编制原则为了有计划有步骤地做好本次供水工程，严格按照《农村饮水安全卫生评价指标体系》中水质、水量、方便程度和保证率四项评价指标及《村镇供水工程技术规划》等有关技术标准执行，坚持“富民、惠民、关注民生”以人为本的原则，着力解决好农村供水和安全用水方面的问题。兼顾可持续发展和统筹兼顾的原则，充分考虑水资源承载能力和水环境承载能力，保障水利事业持续健康发展，保障饮水安全，经济发展用水和生态环境用水需要。第三节计划任务1.3.1水范围和供水方式-13- 该项目主要是为了解决14个乡镇、包括27个村、1座寺庙，总计14760人的饮水问题。根据《村镇供水工程技术规范》SL310-2004，供水范围应根据区域的水资源条件、用水需求、地形条件、居民点分布等进行技术经济比较，结合用水需求量大，居民点较为集中，居民区地形起伏不太大的实际情况，本次项目区超过受益人口200人的供水点采用集中供水，200以下的供水点采用分散供水，根据实际统计结果本次工程包括28处集中供水，14处分散供水。供水形式见表2.3.1-1表2.3.1-1项目规划供水形式分类表乡镇名村名工程名称工程类型工程处数解决人数小姓乡龙头寺庙龙头寺庙饮水安全工程分散供水1150松林局松林局饮水安全工程集中供水1835中心苗站中心苗站饮水安全工程分散供水1195施家堡乡四望村四望村饮水安全工程集中供水1522水晶乡扎雍忠寺扎雍忠寺饮水安全工程集中供水1363寒盼村寒盼村饮水安全工程集中供水1409尕咪寺尕咪寺饮水安全工程分散供水1105小西天尕咪寺小西天尕咪寺饮水安全工程分散供水34镇江关乡二村二村饮水安全工程集中供水1580三村三村饮水安全工程集中供水600进安乡西门顶村西门顶村饮水安全工程分散供水1122镇坪乡金瓶村金瓶村饮水安全工程集中供水2478大坪坝村大坪坝村饮水安全工程分散供水173镇坪乡新民村新民村饮水安全工程集中供水2623青云乡下泥巴村下泥巴村饮水安全工程集中供水1378东山村东山村饮水安全工程集中供水1398石河村石河村饮水安全工程集中供水1583红花村红花村饮水安全工程集中供水1600岷江乡北定村北定村饮水安全工程集中供水1775岷江村岷江村饮水安全工程集中供水1598龙潭村龙潭村饮水安全工程集中供水1434新塘村新塘村饮水安全工程集中供水2770龙安堂寺龙安堂寺饮水安全工程分散供水124十里乡佑索屯村佑索屯村饮水安全工程集中供水1583大屯村大屯村饮水安全工程集中供水1580高屯村高屯村饮水安全工程集中供水1588郭学寨村郭学寨村饮水安全工程分散供水1123安宏乡安宏村安宏村饮水安全工程集中供水1593德胜村德胜村饮水安全工程集中供水1593-13- 肖包村肖包村饮水安全工程集中供水1376云屯村云屯村饮水安全工程集中供水1217西宁村西宁村饮水安全工程分散供水2369肖包寺肖包寺饮水安全工程分散供水136烟冲寺烟冲寺饮水安全工程分散供水136红扎乡豆沟村豆沟村饮水安全工程集中供水1390大寨乡上纳咪村上纳咪村饮水安全工程集中供水1239上泥巴寺上泥巴寺饮水安全工程分散供水180上纳咪寺上纳咪寺饮水安全工程分散供水119下八寨乡纳洛寺纳洛寺饮水安全工程分散供水126牟尼乡中寨村中寨村饮水安全工程集中供水1263合计　　　42147601.3.2供水规模1.3.2.1设计用水量标准根据对供水范围用户的实地考察，根据村民生活习惯与用水现状、用水条件、供水方式、经济条件等情况，结合本地经济发展状况，根据松潘县的用水现状、用水条件、供水方式、经济条件、用水习惯、发展潜力等情况，查《村镇供水工程技术规范》SL310-2004“最高日居民生活用水定额表”，见表1.3.2不同地区农村生活饮用水水量指标，可知松潘县为四川西部山区，属于第一区，农村村民适用于：“全日供水，室内有给水、排水设施且卫生设施齐全”标准80L/人•d。表2.3.2.1-1不同地区农村生活饮用水水量指标单位：L/人•d主要用（供）水条件一区二区三区四区五区集中供水点取水，或龙头入户且无洗涤池和其他卫生设施30-4030-4530-5040-5540-70水龙头入户，有洗涤池，其他卫生设施较少40-6045-6550-7050-7560-100全日供水，户内有洗涤池和部分其他卫生设施60-8065-8570-9075-9590-140全日供水，室内有给水、排水设施且卫生设施齐全80-11085-11590-12095-130120-1802.3.2.2设计人口设计用水居民人数：P=P0（1+γ）n+P1 -13- 式中，P—设计用水居民人数，人；P0—供水范围内的现状常住人口数，其中包括无当地户籍的常住人口；P1—设计年限内人口的机械增长总数，可根据各村镇的人口规划以及近年来流动人口和户籍迁移人口的变化情况，按平均增长法确定；γ—设计年限内人口的自然增长率，可根据当地近年来的人口自然增长率确定；根据多年资料统计约为6.08‰n—工程设计年限。P=14760（1+6.08‰）15=16165表2.3.2.2-1项目实施方案现状受益人口统计表乡镇名村名解决人数小姓乡龙头寺庙150松林局835中心苗站195施家堡乡四望村522水晶乡扎雍忠寺363寒盼村409尕咪寺105小西天尕咪寺34镇江关乡二村580三村600进安乡西门顶村122镇坪乡金瓶村478大坪坝村73镇坪乡新民村623青云乡下泥巴村378东山村398石河村583红花村600岷江乡北定村775岷江村598龙潭村434新塘村770龙安堂寺24十里乡佑索屯村583大屯村580高屯村588郭学寨村123安宏乡安宏村593-13- 德胜村593肖包村376云屯村217西宁村369肖包寺36烟冲寺36红扎乡豆沟村390大寨乡上纳咪村239上泥巴寺80上纳咪寺19下八寨乡纳洛寺26牟尼乡中寨村263合计　147602.3.2.3居民生活用水量Q1=P×q/1000  式中，Q1—居民生活用水量，m3/d；P—设计用水居民人数，人；q—最高日居民生活用水定额，80L/(人•d)。Q1=16165×80/1000= 1293.2m3/d2.3.2.4公共建筑用水量公共建筑用水量应根据公共建筑性质、规模及其用水定额确定。由于缺乏资料，根据《村镇供水工程设计规范》SL687-2014，可按居民生活用水量的10%～25%估算，其中集镇和乡政府为10%～15%，建制镇为15%～25%；本工程设计根据实际情况并参考《中国农村给水工程规划设计手册》取12％。公共建筑用水量Q2=0.12×Q1=155.2m3/d2.3.2.5消防用水量根据规范要求：消防用水量应按照《建筑设计防火规范》（GBJ16）和《村镇建筑设计防火规范》（GBJ39）的有关规定确定。允许短时间间断供水的村镇，当居民用水量和公共用水量之和高于消防用水量时，供水规模可不单列消防用水量。本工程不单独考虑消防用水。-13- 2.3.2.6管网漏失水量与未预见水量根据规范要求：管网漏失水量和未预见水量之和，宜按上述用水量之和的10%～25%取值，村庄取较低值、规模较大的镇区取较高值。结合当地发展情况，由于资料有限，参考《中国农村给水工程规划设计手册》管网漏失水量和未预见水量取上述用水量之和的15%。Q3=(Q1+Q2)×15%=217.3m3/d2.3.2.7供水规模的确定供水规模（即最高日供水量）=居民生活用水量+公共建筑用水量+管网漏失水量与未预见水量。总供水量：Qd=Q1+Q2+Q3=1665.6m3/d人均综合用水量人均综合用水量=供水规模/设计人口=112.8L/d最高日平均时供水量：QP=Qd÷24=69.4m3/h最高日最高时供水量：Qmax=KhQPQmax=2.3×69.4=159.6（m3/h）配水管网设计流量：Qt=Qmax=44.3（L/s）2.3.2.7-1项目实施方案表用水量预测表项目规划人口居民用水量公建用水量不可预测及漏水量平均日用水量最高日最高时用水量　QyQsQwQpQmhd人m3/dm3/dm3/dm3/dm3/h松潘县农村安全饮水147601293.2155.2217.3112.8159.6表2.3.2.7-1工程特性表工程名称取水方式投资（万元）-13- 解决人数（人）工程规模（m3/d）总投资国家补助地方配套国营牧场饮水安全工程29236.21自流引水9.227.381.84一组饮水安全工程19925.88自流引水16.6513.323.33二组饮水安全工程18123.72自流引水18.1214.503.62代都饮水安全工程12320.56自流引水19.0615.253.81永和饮水安全工程43253.58自流引水16.9013.523.38祁命饮水安全工程58071.6自流引水18.4514.763.69楼子坝饮水安全工程11315.56自流引水8.897.111.78跌台沟饮水安全工程18123.72自流引水13.1110.492.62红扎饮水安全工程29036.8自流引水12.7210.182.54仓坪饮水安全工程46316.64自流引水11.849.472.37水草坝饮水安全工程30440.64自流引水10.308.242.06中寨饮水安全工程25230.65自流引水9.147.311.83白玛若饮水安全工程18724.44自流引水9.527.621.90申坎饮水安全工程13618.32自流引水12.5510.042.51地柏饮水安全工程24631.52自流引水12.459.962.49云昌饮水安全工程22629.24自流引水13.0810.462.62东龙饮水安全工程60674.71自流引水19.3415.473.87水草坝饮水安全工程16121.15自流引水11.349.072.27尼姑寺院饮水安全工程285.06自流引水7.315.851.46合计50006000261.0320050-13- -13- 第二章项目区概况第一节项目区基本情况该项目主要是为了解决14个乡镇、包括17个村、1座寺庙，总计14760人的饮水问题，项目区所在乡镇群众基础较好，听说政府要解决他们的饮水问题，都很积极拥护。松潘县位于四川省西北部，阿坝藏族羌族自治州东南部，界于东经102°38′至108°15′,北纬32°06′至33°09′之间。东接平武县，东南与北川县毗邻，南依茂县，西及西南与红原、黑水县相邻，北与九寨沟、若尔盖县接壤。东西横跨149公里，南北纵贯113公里，幅员面积8339平方公里。全县辖2个镇，23个乡，143个村，306个村民小组。2010年末全县总户数21199户，总人口74213人，其中，农业人口57014人，占76.82％。第二节水资源现状及保护2.2.1河流水系及水资源概况松潘县地处岷江、涪江源头，水资源十分丰富，集水面积均以岷山山脉为分水岭，总集水面积8323.4平方公里。多年平均径流深477毫米，多年平均径流总量40.2亿立方米，多年平均径流量约300立方米/秒，县境内河流平均比降在1%～10%之间，水能理论蕴藏总量76.35万千瓦，可开发量11.29千瓦，占理论蕴藏量的14.79%。岷江是松潘县的主要干流，自古以来岷江一直被视为长江的正源，岷江为长江上游左岸的一级支流。岷江发源于岷山南麓，有东西二源。东源漳腊河发源于海拔高3850米的弓杠岭，分水岭垭口海拔3526米，向南略偏西流经卡卡沟、尕咪寺、柏木桥、川盘、上磨、漳腊等地至安宏乡与西流汇合。东源漳腊河亦有东西二源，东源楼板沟长6.5公里，西源葫芦沟长8公里，合流后沿途左岸纳曲壤柯、罗让沟、阿拥沟、扎伊沟、寒盼沟、川盘沟。漳腊河长39.5公里，平均比隆15‰，河床宽3—10米，川盘以下宽约14米，集水面积650平方公里，河口多年平均流量9.2立方米/秒。西源河（亦称潘州河），发源于海拔高4287米的浪架岭，从北向南在扎尔洞转90度后向东经小塔玛、大塔玛，再向东南接纳羊洞河，流经国营牧场至两河口又有热玛琮汇入，由西北向东南流右纳大龙沟，过黄胜关后以左接牙夷沟龙洼，经西宁村又右纳老熊沟向东至安宏乡与漳腊河汇合。西源河长53公里，河床平均比降24‰，两河口以上河槽宽5—-38- 15米，两河口以下15—25米，集水面积759平方公里，河口多年平均流量10.8立方米/秒。两源汇合为岷江干流。岷江从北向南沿岷山山脉流径漳腊、松城、镇江关而后进入茂县境内，在安宏乡以下依次接纳上泥巴沟、牟尼沟、上纳咪河、热务沟河、毛尔盖河等主要支河流。县境内长150公里，流域面积4764平方公里，平均比降11.7‰，县境出口处多年平均流量59.9立方米/秒，是全县的第一大河，它的各个支流是水利的主要河流。2.2.2水资源情况1、水资源分布县内河流众多，溪沟纵横，水量充沛，水资源丰富，多年平均出境水资源40.2亿立方米。水能资源理论蕴藏量为75.45万千瓦，其中岷江20.6万千瓦、分布在川主寺片区、城关、镇江片区。涪江13.1万千瓦，分布在黄龙乡、施家堡乡和小河乡热务曲8.7万千瓦、分布在小姓乡、红土乡、红扎乡和卡龙乡、白草河3.3万千瓦，分布在白羊乡。2、水资源量可开发量为11.85万千瓦，其中岷江4.3万千瓦，热务曲1.1万千瓦，涪江3.2万千瓦，毛尔盖河0.5万千瓦，白草河0.8万千瓦。县内的高山湖泊有29个，大部分分布于海拔3500米以上的地区，湖泊水域面积195.57公顷，总蓄水量约1000万立方米。地下水资源也很丰富，发现多处矿泉水，现已开发牟尼沟翡翠矿泉水。2.2.3水源保护1、取水点的水域，应严禁放鸭、洗涤、游泳等可能污染水源的任何活动，并设置明显的范围标志和严禁事项的告示牌。不应排入工业废水和生活污水；其防护范围内，不应堆放废渣、垃圾，不应设立有毒、有害物品的仓库和堆栈，不应设立装卸垃圾、粪便和有毒有害物品的码头，不应使用工业废水或生活污水灌溉及施用持久性或剧毒的农药，不应从事放牧等有可能污染该段水域水质的活动。2、将取水点的一定范围划为水源保护区，并严格控制上游污染物排放量。任何单位和个人在水源保护区内进行建设活动，应征得供水单位的同意和水行政主管部门的批准。水源保护区内的土地宜种植水源保护林草或发展有机农业。-38- 第三节农村饮水安全现状项目区一直以来人畜饮水没有一个统一的、高质量的供水设施，用水极不方便，一部分居民采取自己打井提水引用，一部分依靠小水土井饮用，绝大部分是直接用田坝凼水作饮用水。这些水源无论是水量还是水质与水利部颁发的农村安全饮用水标准相差很远。村民所打的水井大部分为枯井，一遇干旱季节，当地水源水量不足，外地水运输远，价格昂贵，喝水非常困难。在丰水年还勉强能够供应，一旦干旱季节，就供水不足。松潘县已建工程建成后都为无偿供水,工程运行的管理完全是受益群无偿自愿的管理模式,所以建后管理维护相对困难，一些已完工的工程的维护都是通过县级水利单位或政府部门来予以解决的，造成工程建后管理制度不健全，很难做到“以水养水”的良性运行。目前，虽然我县政府加大了对项目区改造维修的投入力度，但对于众多的农村安全饮水工程维修改造来说是远远不够的。因此，要积极采取一切措施，拓宽投资渠道，加强工程建成后的维修费用的投入。第四节解决农村引水安全的必要性和可行性2.4.1项目的必要性2010年末全县总户数21199户，总人口74213人，其中，农业人口57014人，占76.82％。截止2004年底饮水不安全人数4.19万人，饮水安全项目累计下达计划人数2.9万人，本次项目区饮水不安全人口5000人，全部供水点为水源保证率不达标。通过分析上述数据可以看出，目前项目区饮水安全问题已经非常严重，面对目前的饮水现状，人民迫切希望政府和有关部门，为他们排忧解难，解决长期困扰他们的饮水问题。供水工程的建设是保持社会稳定的一个重要条件。项目区居民因为喝水而产生的矛盾也是影响当地稳定的一个重要因素，据项目区居民反映还发生了因为抢饮用水而发生了小规模的冲突。我院在松潘县调查情况时，发现的问题也是十分严重：当地村民听说要建自来水表现出了极高的热情，表示会尽自己的一切能力搞好这项工程，当地政府也对这种实实在在为人民服务的工程表示出很大的决心。2.4.2项目的可行性本工程利用地表水及山体泉水-38- 作为供水水源。水量比较稳定，水源质量可靠，长流不断。水量充沛，即使到枯水季节也完全可以满足工程的水量要求。水源水质从感官上比较好，水质清澈，各项指标均符合《生活饮用水水源水质标准》(CJ3020-93)的要求，是理想的生活用水水源。本工程的前期工作已经基本完成，所需资源条件，当地都能解决。项目建设所需材料设备均为普通材料设备，供应有保障。工程项目所在地涉及的村均有公路通过，可满足材料设备的运输要求。松潘县饮水工程的建立将有效的改变松潘县的饮水体系，其优越性是明显的，当地村民将很快接受，生活用水有很大的保障。松潘县各级党委、政府都把解决饮水问题作为为农民群众办实事的具体体现。兴建松潘县饮水工程，松潘县人民政府和松潘县水务局的要求很迫切，将按照上级指示精神，认真扎实搞好饮水安全工程的勘测、规划、设计及施工工作，按照上级文件精神及有关操作规程，抓好前期工作和后期管理，使人民群众长期受益。当地镇、村两级政府非常重视，决心很大，人民要求相当迫切，积极性很高。根据水利部水农[2004]3号《关于编制农村饮水安全工程建设近期实施规划的通知》精神，经实地调查，根据轻重缓急的原则，优先解决现行饮水安全问题较为严重，水源可靠，水质有保证的地区。而松潘县饮水工程水源、水质可完全保证，而且政府重视、财政支持、技术上可行、资源条件能保证、有一定的建设与运行管理经验、群众基础好、热情高等特点，因此，实施本工程是可行的。-38- 第三章建设内容及规模第一节建设规模该项目主要是为了解决14个乡镇、包括27个村、1座寺庙，总计14760人的饮水问题。供水目的：解决当地农村人口饮水安全问题，满足农民对水量水质的要求，进一步促进当地经济可持续发展。本次项目区超过受益人口200人的供水点采用集中供水，200以下的供水点采用分散供水，根据实际统计结果本次工程包括28处集中供水，14处分散供水。第二节建设内容3.2.1工程水源本次饮水工程拟解决松潘县14个乡镇27个行政村、1个寺院，共14760人的饮水安全问题，各供水工程由于地形和水质影响，取水水源不一致，主要分为地表水和地下水两大类。根据实地现场踏勘调查，各地表及地下水水源点一年四季不断流，水量有保证，且水源水质从感官上比较好，水质清澈，质量较可靠，经沉淀、过滤、加氯消毒后即可饮用。3.2.2工程类型根据松潘县实际情况，本次饮水工程工程类型主要分为三大类：一是取水水源为地表水，主要构筑物由取水构筑物、输水管、沉淀池、清水池、消毒设施、高位蓄水池以及配水管网等组成。二是取水水源为山体泉水，主要构筑物由引泉池、消毒池、蓄水池以及配水管网等组成。三是农村中心小学附近的水厂或供水站的管网延伸工程，主要构筑物由配水主支管组成。3.2.3供水方式本次本次饮水工程所建工程均取水水源点相对于各供水点地理位置均较低，因此均采用水泵提水至高位水池，通过输水工程把水输到消毒池处理再送至蓄水池中，再通过配水管网输送给用户。3.2.4水处理措施本次本次饮水工程工程取用水源为山体泉水在或地表水，水质较好，以卫生、经济、便于管理的原则，综合各方面情况，水处理措施可分为两种：①地表水给水方案：-38- 水源点取水系统沉淀池（过滤池）消毒池输水管道蓄水池配水管网用户②泉水水处理措施：水源点引泉池消毒池蓄水池配水管网用户3.2.5水质检测体系根据［2005］495号《卫生部关于加强饮用水卫生安全保障工作的通知》，GB3838-2002《地表水环境质量标准》，GB5749–2006《生活饮用水卫生标准》，根据现场调研实际情况，本次本次饮水工程拟对部分项目点水源水质或出水口水质进行在线监测系统的设计。水质监测点布局示意图如下：图3-1水质监测点布局示意图将来项目实施阶段，应落实好机构、人员、任务、责任、购置必要的检测设备和药品，对出厂水、管网水、水源水按国家规定的检测项目，检测频率和有关标准、方法，定期自检，做好各项检测分析资料和水质报表的存档上报工作，并及时反馈给生产部门，同时定期接受防疫部门对水质的监测和技术指导。-38- 第四章工程设计方案第一节总体设计松潘县2014年中央预算内最后一批农村饮水安全工程实施方案项目区共28个集中供水处，14个分散供水处，每处包括：取水工程、输水工程、蓄水工程、配水工程四部分。本次工程项目区饮水问题主要是水源保证率不达标，经实地勘察选择项目区附近的、同时经水务局委托水质检测部门水质检测符合《生活饮用水卫生标准》(GB5749-2006)要求新的水源作为供水点，经勘测确定合格水源点基本都处于半山上，所以本次设计均采用重力式输水，通过输水工程把水输到蓄水池中，再通过配水管网输送给用户。4.1.1给水系统方案本次工程集中供水点的取用水源为山体泉水在或地表水，水质较好，以卫生、经济、便于管理的原则，综合各方面情况，给水系统方案可分为两种，一种是地表水给水方案，一种是地下泉水给水方案，具体如下：地表水给水方案：水源点取水系统沉淀池（过滤池）消毒池输水管道蓄水池配水管网用户地下泉水给水方案：水源点引泉池消毒池蓄水池配水管网用户4.1.2净水工艺净水工艺、净水构筑物的选择，应根据原水水质、设计规模，结合当地条件，综合确定。根据本工程水源水质分析报告，水质较好。本设计中引用的是地表水，采用在蓄水池前设计一个沉淀池，接着是一个过滤池，再进入消毒池。具体尺寸详见图集。4.1.3取水工程取水设计流量除满足日供水量的要求，还应保证管道渗漏量和未预见用水量，管道渗漏水量及未预见水量按10%考虑。故本工程设计取水量见表5.1.3-38- 表5.1.3供水点取水量统计表单位：(m3/d)工程名称解决人数（人）工程规模水源类型取水方式龙头寺庙饮水安全工程15015.6山溪水自流式引水松林局饮水安全工程83586.9山溪水自流式引水中心苗站饮水安全工程19520.3山溪水自流式引水四望饮水安全工程26027.1山泉水自流式引水四望村饮水安全工程26227.3山泉水自流式引水扎雍忠寺饮水安全工程36337.8山溪水自流式引水寒盼饮水安全工程40942.6山溪水自流式引水尕咪寺、小西天尕咪寺13914.5山泉水自流式引水镇江饮水安全工程1180122.8山溪水自流式引水西门顶村饮水安全工程12212.7山溪水自流式引水金瓶一组饮水安全工程22623.5山溪水自流式引水金瓶二组饮水安全工程25226.2山溪水自流式引水大坪坝村饮水安全工程737.6山溪水自流式引水新民一饮水安全工程31532.8山泉水自流式引水新民二饮水安全工程30832.1山泉水自流式引水下泥巴饮水安全工程37839.3山泉水自流式引水东山村饮水安全工程10611.0山泉水自流式引水东山村饮水安全工程16617.3山泉水自流式引水东山村饮水安全工程12613.1山泉水自流式引水东山村饮水安全工程58360.7山泉水自流式引水红花饮水安全工程60062.5山泉水自流式引水北定饮水安全工程40041.6山溪水自流式引水北定饮水安全工程37539.0山泉水自流式引水岷江饮水安全工程59862.2山泉水自流式引水龙潭饮水安全工程43445.2山溪水自流式引水新塘饮水安全工程42043.7山泉水自流式引水新塘饮水安全工程35036.4山泉水自流式引水龙安堂寺饮水安全工程242.5山溪水自流式引水佑索屯饮水安全工程58360.7山泉水自流式引水大屯饮水安全工程58060.4山溪水自流式引水高屯饮水安全工程18519.3山泉水自流式引水高屯饮水安全工程16317.0山溪水自流式引水高屯饮水安全工程24025.0山溪水自流式引水郭学寨饮水安全工程12312.8山溪水自流式引水安宏饮水安全工程59361.7山溪水自流式引水德胜饮水安全工程59361.7山泉水自流式引水肖包饮水安全工程41242.9山泉水自流式引水云屯饮水安全工程21722.6山泉水自流式引水西宁饮水安全工程9810.2山溪水自流式引水西宁饮水安全工程848.7山溪水自流式引水西宁饮水安全工程929.6山溪水自流式引水-38- 西宁饮水安全工程959.9山溪水自流式引水烟冲寺饮水安全工程363.7山溪水自流式引水豆沟饮水安全工程39040.6山泉水自流式引水上纳咪饮水安全工程23924.9山溪水自流式引水上泥巴寺饮水安全工程808.3山溪水自流式引水上纳咪寺饮水安全工程192.0山溪水自流式引水纳洛寺饮水安全工程262.7山溪水自流式引水中寨饮水安全工程26327.4山泉水自流式引水取水构筑物的位置，应根据下列基本要求，通过技术经济比较确定：1.位于村镇上游等水源水质较好的地带。2.靠近主流，枯水期有足够的水深。3.有良好的工程地质条件。4.易防洪，受冲刷、泥砂、漂浮物、冰凌的影响小。5.靠近主要用水区。6.符合水源开发利用和整体规划的要求，不影响原有工程的安全和主要功能。7.施工和运行管理方便。本饮水工程水源点稳定、工程地质条件良好，水位变幅较小、水质较好，所以采用自流式取水构筑物。由于取水量属于中小，所以采用顺水流式，为防管内淤积，所以水管应保持一定坡度。接入集水井中，具体尺寸见图集：地表水取水构筑物的防洪，除应满足防洪要求外，还应不低于水源的防洪标准。4.1.4输水工程（一）管道的埋设应符合以下要求：1.管顶覆土应根据冰冻情况、外部荷载、管材强度、与其他管道交叉等因素确定。2.非冰冻地区，管顶覆土一般不宜小于0.7m，在松散岩基上埋设时，管顶覆土不应小于0.5m；寒冷地区，管顶应埋设于冻深线以下15cm，特殊情况不能深埋，用保温材料包裹；穿越道路、农田、或沿道路铺设时，管顶覆土不小于1.0m。本设计属于冰冻区，拟定埋深1.2m-38- .。管道沿线必须外露的部分，要使用聚氨酯泡沫保温，外部用石棉布、沥青马蹄脂防护。1.管道一般应埋设在未经扰动的原状土层上；管道周围200mm范围内应用细土回填；回填土的压实系数不应小于90%。2.在岩石基础上埋设管道，要设砂垫层；在承载力达不到设计要求的软地基上埋设管道，应进行基础处理。3.穿越河流、沟谷、陡坡等易受洪水或者雨水冲刷地段的管道，要采取必要的保护措施。（二）输水管道设计内径的选择，应根据设计流量和设计流速确定；输配水管道的设计流速，宜采用经济流速；重力流管道的经济流速，应充分利用地形高差确定。管道直径小于150mm时，流速可为0.5m/s～1.0m/s；直径150mm～300mm，为0.7m/s～1.2m/s；直径大于300mm，为1.0m/s～1.5m/s，管径小、管线长取低值。配水管网中各级支管的经济流速，应根据其布置、地形高差、最小服务水头，按充分利用分水点的压力水头确定。根据有关资料，管道输水的不淤流速为0.5m/s，为避免淤积危害，及时冲走管道内的少量淤积，因此，管道设计流速拟定为0.8m/s。计算公式如下：其中：D——出水管内径，m；Q供——设计流量，m3/s；v——管道水流速度计算成果见表5.1.4。表5.1.4供水点取水干管计算成果表工程名称解决人数（人）工程规模龙头寺庙饮水安全工程15015.6松林局饮水安全工程83586.9中心苗站饮水安全工程19520.3四望饮水安全工程26027.1四望村饮水安全工程26227.3扎雍忠寺饮水安全工程36337.8寒盼饮水安全工程40942.6尕咪寺、小西天尕咪寺13914.5镇江饮水安全工程1180122.8-38- 西门顶村饮水安全工程12212.7金瓶一组饮水安全工程22623.5金瓶二组饮水安全工程25226.2大坪坝村饮水安全工程737.6新民一饮水安全工程31532.8新民二饮水安全工程30832.1下泥巴饮水安全工程37839.3东山村饮水安全工程10611.0东山村饮水安全工程16617.3东山村饮水安全工程12613.1东山村饮水安全工程58360.7红花饮水安全工程60062.5北定饮水安全工程40041.6北定饮水安全工程37539.0岷江饮水安全工程59862.2龙潭饮水安全工程43445.2新塘饮水安全工程42043.7新塘饮水安全工程35036.4龙安堂寺饮水安全工程242.5佑索屯饮水安全工程58360.7大屯饮水安全工程58060.4高屯饮水安全工程18519.3高屯饮水安全工程16317.0高屯饮水安全工程24025.0郭学寨饮水安全工程12312.8安宏饮水安全工程59361.7德胜饮水安全工程59361.7肖包饮水安全工程41242.9云屯饮水安全工程21722.6西宁饮水安全工程9810.2西宁饮水安全工程848.7西宁饮水安全工程929.6西宁饮水安全工程959.9烟冲寺饮水安全工程363.7豆沟饮水安全工程39040.6上纳咪饮水安全工程23924.9上泥巴寺饮水安全工程808.3上纳咪寺饮水安全工程192.0纳洛寺饮水安全工程262.7中寨饮水安全工程26327.44.1.5蓄水工程-38- 蓄水池地点的选择原则：1、位于村镇上游等水源水质较好的地带。2、高程要满足用户需水的水头。3、有良好的工程地质条件。4、易防洪，受冲刷、泥砂、冰凌的影响小。5、靠近主要用水区。6、符合水源开发利用和整体规划的要求，不影响原有工程的安全和主要功能。且使配水工程的输水距离尽量的短。7、施工和运行管理方便。为了满足水量的需要和水头需要，在大于最高用户的高程20m到30m处修建蓄水池，具体高差见表5.1.5-1表5.1.5-1户数高差（米）50户以下2050到10025100以上30蓄水池的有效容积蓄水池的有效容积应根据技术经济比较确定：在输水管道和设备等维修时不能满足基本生活用水需要的工程，有效容积可按最高日用水量的40%~60%，本设计中拟定最高日用水量的40%。为便于工程实施及施工单位下料，蓄水池尺寸标准化，本次工程蓄水池有效容积取两种尺寸，分别是20m3、60m3、80m³和100m³供生活饮用水的调节的蓄水池，不应该考虑灌溉用水。具体尺寸大小见表5.1.5-2.表5.1.5-2供水点蓄水池统计表工程名称解决人数（人）工程规模蓄水池容积（m³）个数龙头寺庙饮水安全工程15015.6201松林局饮水安全工程83586.9801中心苗站饮水安全工程19520.3201四望饮水安全工程26027.1601四望村饮水安全工程26227.3601扎雍忠寺饮水安全工程36337.8601寒盼饮水安全工程40942.6601-38- 尕咪寺、小西天尕咪寺13914.5201镇江饮水安全工程1180122.81001西门顶村饮水安全工程12212.7201金瓶一组饮水安全工程22623.5601金瓶二组饮水安全工程25226.2601大坪坝村饮水安全工程737.6201新民一饮水安全工程31532.8601新民二饮水安全工程30832.1601下泥巴饮水安全工程37839.3601东山村饮水安全工程10611.0201东山村饮水安全工程16617.3201东山村饮水安全工程12613.1201东山村饮水安全工程58360.7601红花饮水安全工程60062.5601北定饮水安全工程40041.6601北定饮水安全工程37539.0601岷江饮水安全工程59862.2601龙潭饮水安全工程43445.2601新塘饮水安全工程42043.7601新塘饮水安全工程35036.4601龙安堂寺饮水安全工程242.5201佑索屯饮水安全工程58360.7601大屯饮水安全工程58060.4601高屯饮水安全工程18519.3201高屯饮水安全工程16317.0201高屯饮水安全工程24025.0201郭学寨饮水安全工程12312.8201安宏饮水安全工程59361.7601德胜饮水安全工程59361.7601肖包饮水安全工程41242.9601云屯饮水安全工程21722.6601西宁饮水安全工程9810.2201西宁饮水安全工程848.7201西宁饮水安全工程929.6201西宁饮水安全工程959.9201烟冲寺饮水安全工程363.7201豆沟饮水安全工程39040.6601上纳咪饮水安全工程23924.9601上泥巴寺饮水安全工程808.3201上纳咪寺饮水安全工程192.0201纳洛寺饮水安全工程262.7201中寨饮水安全工程26327.4601-38- 蓄水工程进水管、溢流管、出水管、排空管的设置，应符合以下要求：1、进水管的内径应根据最高日工作时用水量确定，本设计取输水管道直径，进水管管口宜设在平均水位以下。2、出水管内径应根据最高日最高时用水量确定，见配水工程干管直径，出水管管口位置应满足最小淹没深度和悬空深度要求。3、溢流管的内径应等于或略大于进水管的内径；溢流管管口应与最高设计水位持平。本设计中溢流管大于进水管一个型号。4、排空管道内径应按2H排空计算确定，且不小于100mm。本设计中20m3的蓄水池取直径120mm，60m3的蓄水池取直径140mm，均为pe管，压力等级1.6Mpa。5、进水管、出水管、排空管均应设阀门，溢流管不设阀门。4.1.6配水工程1．配水管网配水管网采用树枝状布置，按照供水区域的分布情况，以及为维修安装方便，管线走向尽量沿桥、公路、沟渠、机耕路等，管道沿线必须外露的部分，要使用聚氨酯泡沫保温，外部用石棉布、沥青马蹄脂防护，并以最短的管线提供最大供水范围。配水量按最高日最高时用水量计算，K时＝2.3，干管管径按设计流量和经济流速确定。各进口处均设置一座闸阀。配水管网中，消火栓设置处的最小服务水头不应低于10m，设置消火栓的管道内径，不应小于100mm。拟定为120mm。支管按设计流量和水头损失确定管径，管网最不利点自由水头不小于8m。用户水龙头的最大静水头不宜超过40m，超过时宜采取减压措施。供水到每一用户。在管道凸起点，应设自动进（排）气阀；长距离无凸起点的管段，每隔一定距离亦应设自动进（排）气阀。树枝状管网的末稍，应设泄水阀。干管上应分段或分区设检修阀，各级支管上均应在适宜位置设检修阀。针对项目区的地理位置，我院会同松潘县水务局的技术人员，对输水线路经多次实地考察，经分析，初步确定了主干道输水管线。2.管网水力计算管网中所有管段的沿线出流量之和应等于最高日最高时用水量。-38- （1）最高日最高时供水量：（2）比流量qn：[L(s*人)]其中：——最高日最高时设计流量，L/s；N——总人数（3）沿线流量qL两节点之间的干管段，其沿线流量按下式计算：（L/s）其中：qn——比流量，[L(s*人)]；n——两节点之间管段人数;（4）节点流量qi将沿线流量的一半分配到管段两端的节点，即为节点流量，当节点上连接若干管段时，节点流量等于这些管段沿线流量总和的一半，即：（L/s）其中：qi——节点流量，L/sqL——两节点之间的沿线流量，L/s（5）水头损失计算沿程水头损失，可按下式计算：h1=iL式中，h1——沿程水头损失，m；L——计算管段的长度，m；i——单位管长水头损失，m/m。PE等硬塑料管的单位管长水头损失，可按下式计算：i=10.67C-1.852Q1.852d-4.87式中, Q——管段流量，m3/s；d——管道内径，m-38- C——海曾威廉系数，根据《城镇供水工程设计规范》SL687-2014表7.2.7，C值140~150，本次设计取145。输水管和配水管网的局部水头损失可按沿程水头损失的5%－10%计算，本次设计取8%。管道内径，可按下式计算：其中：D——管道内径，m；Q——管段流量，m3/s；v——管道水流速度，m/s。具体工程量和主要设备材料见表附表第二节工程概况该项目主要是为了解决14个乡镇、包括27个村、1座寺庙，总计14760人的饮水问题。供水目的：解决当地农村人口饮水安全问题，满足农民对水量水质的要求，进一步促进当地经济可持续发展。本次项目区超过受益人口200人的供水点采用集中供水，200以下的供水点采用分散供水，根据实际统计结果本次工程包括9处集中供水，10处分散供水。第三节典型工程设计本次设计选取马村乡带河村村作为地下水项目的典型设计。5.3.1.地下水典型设计马村乡带河村饮水安全工程设计总规模为101.24m3/日，饮水不安全人口955人。设计内容为取水建筑物、过滤池、消毒池、输配水管道系统及蓄水池工程部分，该点的水源为地下水，水量稳定。足以满足该村的生活用水。5.3.1.1取水工程根据《村镇供水工程设计规范》SL687-2014，地表水取水建筑物的形式应根据设计流量、水质要求、水源特点、地形等条件，通过技术比较确定。（1）水源选择该工程-38- 区通过打井方式采用地下水，该地下水水量比较充足，能够满足带河村集中供水水源要求。（2）取水建筑物本次工程的水源主要是地下水，采用打井取水方式，直径650mm，深度80m。（3）水处理设备水处理设备作用是去除水中铁、锰，达到饮用水标准。根据除铁锰设计要求，采用跌水曝气氧化除铁、锰，然后用专用滤料过滤，可基本消除水中的铁、锰含量。5.3..1.2输水工程计算公式如下：其中：D——出水管内径，mm；Q供——设计流量，m3/s；v——管道水流速度，m/s;计算结果详见表5.2.5-1，5.2.5-2。5.3.1.3沉淀池设计根据《村镇供水设计规范》SL687-2014，沉淀池设计应根据原水悬浮物含量及其组成、沙峰持续时间、水源保证率、地形条件等并参照相似条件下的运行经验进行设计。参考类似工程经验，本次沉淀池设计为平流式沉淀池，排泥管兼放空管，采用PEDN200，沉淀池工作设计水量为设计引水量Q=0.0022m3/s，沉淀池设计工作水深为1.5m，池底设计存泥高度0.1m。（1）沉砂部分的长度L式中：L——沉砂池沉砂部分长度，m；v——最大设计流量时的速度，取1.25m/s；t——最大设计流量时的停留时间，0.25h计算得，沉砂池部分长度为1.125m，考虑到施工方便，池宽选用1.2m。（2）水流断面面积A-38- 式中：A——水流断面面积，m2；Qmax——最大设计流量，0.0022m3/s；计算得，水流断面面积为0.00176m2。（3）池总宽度B式中：B——池总宽度，m；h1——设计有效水深，1.5m；计算得，池总宽度为0.00117，考虑到施工方便，池宽选用1.0m。（4）贮砂斗所需容积V式中：V——沉砂斗容积，m3；X——水中沉砂量，一般采用0.01L/m3；T——排砂时间间隔，1h；Kz——输水流量总变化系数，0.9；计算得，贮砂池所需容积为7.6032m3。（5）池总高度H式中：H——池总高度，m；h2——超高，0.3m；经计算，池总高度为1.8m。本次设计沉淀池尺寸（外尺寸）为1.2m×0.00117m×1.8m(长×宽×深)，边墙厚度0.3m，采用C25钢筋砼现浇（见沉淀池结构图）。5.3.1.4消毒池设计引水经过以上构筑物处理后，虽然水质得到了改善，但是细菌数量依然很高，并存有病原菌的可能，因此再进入蓄水池前，应进行消毒处理。1．消毒接触池容积式中：Q——消毒池设计流量，0.0022m3/s；t——消毒接触时间，1h；-38- 经计算得，消毒池容积为7.92m32．消毒池接触表面积式中：h2——消毒池有效水深，1.5m；计算得，消毒池接触表面积为5.28m23．消毒池接触池池长式中：B——消毒池宽度，2.0m；计算得，消毒池接触池长为2.64m，为了施工方便，消毒池长采用2.7m。4．消毒池接触池池高式中：h1——消毒池超高，0.3m；计算得，消毒池接触池高为1.8m。综合考虑，本次设计的消毒池尺寸为2.7m×2m×1.8m（池内），具体尺寸详见设计图册。5.消毒设计及投药方式消毒剂拟采用二氧化氯。投加设备选用二氧化氯正压投加器。该产品以二氧化氯消毒剂为药品，采用正压投加方式，在设备内溶解消毒剂后，直接注入原水管道、水池进行消毒，具有良好的杀菌能力。据《新编农村供水工程规划设计手册》消毒时二氧化氯投加量为0.1-0.3mg/L,根据本工程水源水质监测报告，参考类似农村供水工程，投加量均确定为0.2mg/L,以保证出站水二氧化氯余量不低于0.1mg/L。5.3.1.5蓄水工程为了满足水量的需要和水头需要，在各个供水点附近修建适当的蓄水池，蓄水池的有效容积设计中拟定位最高日用水量的40%。经计算后，为规范统一水池修建尺寸，便于下料，选取容积为50m3的蓄水池。具体结构详见图集。蓄水池有效容积的计算式中V——有效容积，m3-38- M——容积系数，半干旱地区取0.8~1.0，半湿润地区取0.25~0.4，本次设计取0.4；Q——日用水量，101.24m3/天；α——蒸发、渗漏损失系数，封闭式结构取0.05，开敞式结构取0.1~0.2，本次设计取0.05。根据上式计算得，V有效容积为42.63m3，本次设计蓄水池最大容积为50m3满足供水需求。5.3.1.6配水工程5.3.1.6.1配水管网该村配水管网采用树枝状布置，按照供水区域的分布情况，以及为维修安装方便，管线走向尽量大沟小路以最短的管线提供最大供水范围。配水量按最高日最高时用水量计算，K时＝2.5，干管管径按设计流量和经济流速确定。各进口处均设置一座闸阀。配水管网中，消火栓设置处的最小服务水头不应低于10m，设置消火栓的管道直径不应小于100mm。取120mm，支管按设计流量和水头损失确定管径，管网最不利点自由水头不小于8m。用户水龙头的最大静水头不宜超过40m，超过时宜采取减压措施。供水到每一用户。在管道凸起点，应设自动进（排）气阀；长距离无凸起点的管段，每隔一定距离亦应设自动进（排）气阀。树枝状管网的末稍，应设泄水阀。干管上应分段或分区设检修阀，各级支管上均应在适宜位置设检修阀。针对带河村的地理位置，我院会同夹江县水务局的技术人员，对输水线路经多次实地考察，经分析，初步确定了主干道输水管线。5.3.6.2管网水力计算计算管道配水流量马村乡带河村计算结果见表5.3.6-1、5.3.6-2、5.3.6-3.表5.3.6-1管段沿线流量计算表各管段沿线流量计算管段编号管段长度（m）管段计算长度比流量L/（s.m）沿线流量（L/s）0-1103.3103.30.000270.027891-38- 1-2569.2569.20.000270.1536842-3358.9358.90.000270.0969033-4744.9744.90.000270.2011234-5290.5290.50.000270.0784352-6288.2288.20.000270.0778143-7149.5149.50.000270.0403651-87557550.000270.203850-9605.7605.70.0004799310.290694207表5.3.6-2节点流量计算表节点流量计算节点集中节点流量（L/s）沿线节点流量（L/s）节点总流量（L/s）000.01394550.0139455100.19271250.1927125200.16420050.1642005300.16919550.1691955400.1397790.139779500.03921750.0392175600.0389070.038907700.02018250.0201825800.1019250.101925900.1453471030.145347103表5.3.6-3管段流量计算表管段计算流量管段编号管段下游节点管段计算流量（L/s）管径（m）0-11、2、3、4、5、6、7、80.86611950.0371371941-22、3、4、5、6、70.5714820.0301662592-33、4、5、70.36837450.0242194883-44、50.17899650.0168827214-550.03921750.007902422-660.0389070.0078710753-770.02018250.0056690161-880.1019250.0127397390-990.1453471030.015213298-38- 计算各段所需管径及水头损失，并选定输水管管型。计算各段管径时，流速均按经济流速0.8m/s计，管径按如下公式计算：d=(4Q/πv)1/2沿程水头损失：hf=iLhf-沿程水头损失，m；i-单位管长水头损失；L-计算管段长度，m；i=10.67C-1.852Q1.852d-4.87式中, Q——管段流量，m3/s；d——管道内径，mC——海曾威廉系数，根据《城镇供水工程设计规范》SL687-2014表7.2.7，C值140~150，本次设计取140。局部水头损失：按其沿程水头损失的10%计算。总水头损失=沿程水头损失+局部水头损失表5.3.6-2各控制点水压计算表各节点流量及水压计算表(需加压压措施)节点管段长度（m）水头损失（m）节点地面标高(m)水压线标高自由水头（m）服务水头（m）备注0　　390.33390.33　　　1103.32.371687238389.28387.9583128-1.3216872412≤h≤40需加压措施2569.28.472258997378.8379.48605380.68605376612≤h≤40需加压措施3358.911.44585909377.79368.0401947-9.7498053212≤h≤40需加压措施4744.921.24164958379.53346.7985451-32.731454912≤h≤40需加压措施5290.57.046054381378.01339.7524907-38.257509312≤h≤40需加压措施6288.212.45148364379.18367.0345701-12.145429912≤h≤40需加压措施7149.54.263158293377.89363.7770364-14.112963612≤h≤40需加压措施875532.61925796399.3355.3390548-43.960945212≤h≤40需加压措施-38- 9605.720.18764074397.12370.1423593-26.977640712≤h≤40需加压措施PE管公称压力选用管材的公称压力应不小于设计内水压力。设计管道内水压力=1.5P；P为工作时的最大动水压力和不输水时的最大静水压力的较大值。由上表知最大静水压力水头为6.23，水压0.006Mpa。则选用的PE管公称压力不小于1.5*0.006=0.009Mpa。本次设计管道全部采用PE聚乙烯管，管道压力等级按1.5倍静水压力选取。PE管材均为PE100级原料，管道受压等级PE管为1.6Mpa，均满足工程需求。5.3.1.7附属构筑物设计①各类闸阀及阀井的设置检查井：在高位水池旁设1座检查井。高位水池旁的检查井内设置放空管和输水干管，各检查井内均在主管上安装闸阀。阀门井：在各主、支管交接处设置阀门井，并在交接点下游的干管上设置节制闸阀，在分支管上设置分水闸阀。分水井：考虑到今后供水用户的扩大，为方便村民以后新接支管，设置分水井，井内安装分水三通和分水支管，并在分水三通下游的管上设置节制闸阀，在分支管上设置分水闸阀，分水井的具体位置布置根据村镇发展规划确定。减压阀：根据管网计算得知，用户水龙头的最大静水头均未超过40m，因此不需设置减压阀。排气阀：在管道倒顺坡高点呈“凸”形的高点处设置。排空阀：在管道“凹”形的最低处设置。各种闸阀井均为砖混结构，砖石砌筑，圆形结构，井的设计套用国家建筑标准设计《给水排水标准图集S1(上)》。井底内径根据阀门、管件尺寸大小确定，井盖采用预制钢筋混凝土板，为防止地下水渗入井内，阀井内用防渗砂浆抹面。为便于管理和减少工程量，阀井设施尽量设为同一处或同一井。②管沟设计-38- 管道敷设采用地埋式，管沟开挖尺寸见图。工程建成后，沉淀池和蓄水池顶覆盖土保温，覆土后再播种草种，尽可能的恢复其原有地貌，饮水管和用户供水管都埋在地表以下。③管道穿沟穿路穿渠设计对管道须跨沟跨渠穿路的地方，尽量采用地埋式，并对穿路的管道设置钢套管保护，因特殊情况确需跨空穿越的，除采用钢套管保护外，还需在跨空管道两端设置镇墩，确保管道稳固，镇墩采用混凝土浇筑。凡管道跨沟跨渠穿路的地方，均设立警示牌柱等标志。5.3.1.8主要设备材料清单表及工程卡牟尼乡中寨村主要设备材料清单及工程卡见表5.3.8-1、5.3.8-25.3.8-1主要设备材料清单表编号名称单位数量单价(元)合价(万元)设备费建安费设备费建安费1PE管材30.243.02DN110,1.6MPam500.000.000.000.000.00DN90,1.6MPam2028.0036.003.607.300.73DN63,1.6MPam5056.0023.802.3812.031.20DN50,1.6MPam9196.0011.861.1910.911.09DN25,1.6MPam58110.000.000.000.000.002闸阀1.580.16DN110,闸阀个5.00230.0023.000.120.01DN90,闸阀个20.28120.0012.000.240.02DN63,闸阀个50.56100.0010.000.510.05DN50,闸阀个91.9645.004.500.410.04DN25,闸阀个581.1018.081.811.050.113消防栓个17.00758.7375.871.290.134入户设施5.360.54入户设施（入户钢管、龙头等）套1252.0042.804.285.360.54-38- 表5.3.8-2牟尼乡中寨村工程卡松潘县农村饮水安全工程2011年第三批中央预算内投资项目工程卡工程名称：松潘县农村饮水安全工程2011年第三批中央预算内投资项目建设单位：松潘县水务局责任人：南卡初　编号：20120407工程建设地点松潘县牟尼乡中寨村主要工程内容水池规格(m3)60主要工程量土石方（m3)（m3)（m3)290.29主要材料用量水泥（Ｔ）10.212主要费用支出（万元）材料费用7.4774个数1砌石方(m3)15.65河沙（m3）28.10设备费3.9569引水引水形势自流砼（m3)47.42钢筋（T）3.05技工费0.3778水源形势地表水PE管(T)4.40投工（万工日）总投劳施工机械0.0136输水距离（km)0.5建房（m2）0受益群众投劳人均投资（元／人）打井眼数0电线0投资（万元）总投资23.26制水成本（元／m3）总进尺0设备（台／套）0中央补助18.608效益受益人口252装机容量（kw)0　　地方配套4.652牲畜0日供水规模(m3/d)24.5　　群众自筹　　　开工时间　竣工时间　验收时间　验收单位　-38- 5.3.2山泉水典型设计松潘县水晶乡尕咪寺饮水安全工程设计总规模为15.7m3/日，饮水不安全人口139人。设计内容为取水、输配水管道系统及蓄水池工程部分，该点的水源为泉水，水量稳定。足以满足该村的生活用水。5.3.2.1取水工程根据《村镇供水工程设计规范》SL687-2014，地表水取水建筑物的形式应根据设计流量、水质要求、水源特点6、地形等条件，通过技术比较确定。该工程水源点在项目区东北方向、离项目区大约2.1km左右，工程地质条件良好，水位变幅较小、水质较好，所以采用自流式取水构筑物。根据《村镇供水工程设计规范》SL687-2014，泉室设计应符合以下规定：1.泉室应根据地形、泉水类型和补给条件进行布置，应有利于出水和集水，不宜破坏原地质构造。2.泉室容积应根据泉室功能、泉水流量和最高日用水量等条件确定。泉水与清水池合建时，泉室容积可按最高日用水量的25%~50%计算；与清水池分建时，可按最高日用水量的10%~15%计算。结合规范，由于本次设计尕咪寺水源条件较好，引泉池上部采用40mm块石过滤，两排10cm透水孔，间距35cm。引泉池采用C25钢筋砼现浇，顶部采用10cm预制盖板。泉室前半部分采用1:3倾斜进去泉室，底板厚10cm，井壁厚30cm，长×宽×高2.1m×1.6m×1.5m，集水井顶部厚10cm，顶板设置DN32通气孔。具体尺寸见图集。5.3.2.2输水工程计算公式如下：其中：D——出水管内径，mm；Q供——设计流量，m3/s；v——管道水流速度，m/s;计算结果详见表5.2.5-1，5.2.5-2。-45- 5.3.2.3消毒池设计引水经过以上构筑物处理后，虽然水质得到了改善，但是细菌数量依然很高，并存有病原菌的可能，因此再进入蓄水池前，应进行消毒处理。综合考虑，为了便于施工下料，本次设计的消毒池采用和寒盼村相同，尺寸统为4m×2m×2.5m（池内），具体尺寸详见设计图册。5.3.2.4蓄水工程为了满足水量的需要和水头需要，在各个供水点附近修建适当的蓄水池，蓄水池的有效容积设计中拟定位最高日用水量的40%。蓄水池有效容积的计算式中V——有效容积，m3M——容积系数，半干旱地区取0.8~1.0，半湿润地区取0.25~0.4，本次设计取0.4；Q——日用水量，15.7m3/天；α——蒸发、渗漏损失系数，封闭式结构取0.05，开敞式结构取0.1~0.2，本次设计取0.05。根据上式计算得，V有效容积为6.61m3，本次设计蓄水池最大容积为20m3满足供水需求。5.3.2.5配水工程5.3.2.5.1配水管网该村配水管网采用树枝状布置，按照供水区域的分布情况，以及为维修安装方便，管线走向尽量大沟小路以最短的管线提供最大供水范围。配水量按最高日最高时用水量计算，K时＝2.3，干管管径按设计流量和经济流速确定。各进口处均设置一座闸阀。配水管网中，消火栓设置处的最小服务水头不应低于10m，设置消火栓的管道直径不应小于100mm。取120mm，支管按设计流量和水头损失确定管径，管网最不利点自由水头不小于8m。用户水龙头的最大静水头不宜超过40m，超过时宜采取减压措施。供水到每一用户。-45- 在管道凸起点，应设自动进（排）气阀；长距离无凸起点的管段，每隔一定距离亦应设自动进（排）气阀。树枝状管网的末稍，应设泄水阀。干管上应分段或分区设检修阀，各级支管上均应在适宜位置设检修阀。针对中寨村的地理位置，我院会同松潘县水务局的技术人员，对输水线路经多次实地考察，经分析，初步确定了主干道输水管线。5.3.2.5.2管网水力计算计算管道配水流量牟尼乡中寨村计算结果见表5.3.6-1、5.3.6-2.表5.3.6-1管段流量计算表沿线出流量节点流量管段流量管段人数沿线出流量（L/s）节点节点流量（L/s）长度（m）流量（L/s）L管径（mm）水头损失（m）S管径（mm）1～200.0011.4811801.4848.611.88502～3500.2821.487000.2821.121.58252～400.0030.287001.2043.790.77504～5500.2841.207000.2821.121.58254～600.0050.287000.9238.361.39406～7500.2860.927000.2821.121.58256～800.0070.287000.6432.022.13328～9500.2880.647000.2821.121.58258～1000.0090.287000.3624.082.522510～11650.36100.367000.3623.942.4725计算各段所需管径及水头损失，并选定输水管管型。计算各段管径时，流速均按经济流速0.7m/s计，管径按如下公式计算：d=(4Q/πv)1/2沿程水头损失：hf=iLhf-沿程水头损失，m；i-单位管长水头损失；L-计算管段长度，m；i=10.67C-1.852Q1.852d-4.87式中, Q——管段流量，m3/s；d——管道内径，mC——海曾威廉系数，根据《城镇供水工程设计规范》SL687-2014表7.2.7，C值140~150，本次设计取145。-45- 局部水头损失：按其沿程水头损失的10%计算。总水头损失=沿程水头损失+局部水头损失表5.3.6-2各控制点水压计算表水压节点水头损失（m）水压标高（m）地面高程（m）自由水头（m）1.001.882745.502744.001.502.001.582743.622701.8141.813.000.772742.052709.7532.304.001.582741.282703.4837.805.001.392739.702708.9030.806.001.582738.302702.0036.307.002.132736.732701.7235.018.001.582734.592718.0016.599.002.522733.022701.7431.2810.002.472730.502709.8020.7011.000.002728.032727.400.63PE管公称压力选用管材的公称压力应不小于设计内水压力。设计管道内水压力=1.5P；P为工作时的最大动水压力和不输水时的最大静水压力的较大值。由上表知最大静水压力水头为41.81，水压0.42Mpa。则选用的PE管公称压力不小于1.5*0.42=0.63Mpa。本次设计管道全部采用PE聚乙烯管，管道压力等级按1.5倍静水压力选取。PE管材均为PE100级原料，管道受压等级PE管为1.6Mpa，均满足工程需求。5.3.2.6附属构筑物设计①各类闸阀及阀井的设置检查井：在高位水池旁设1座检查井。高位水池旁的检查井内设置放空管和输水干管，各检查井内均在主管上安装闸阀。阀门井：在各主、支管交接处设置阀门井，并在交接点下游的干管上设置节制闸阀，在分支管上设置分水闸阀。分水井：考虑到今后供水用户的扩大，为方便村民以后新接支管，设置分水井，井内安装分水三通和分水支管，并在分水三通下游的管上设置节制闸阀，在分支管上设置分水闸阀，分水井的具体位置布置根据村镇发展规划确定。-45- 减压阀：根据管网计算得知，用户水龙头的最大静水头均未超过40m，因此不需设置减压阀。排气阀：在管道倒顺坡高点呈“凸”形的高点处设置。排空阀：在管道“凹”形的最低处设置。各种闸阀井均为砖混结构，砖石砌筑，圆形结构，井的设计套用国家建筑标准设计《给水排水标准图集S1(上)》。井底内径根据阀门、管件尺寸大小确定，井盖采用预制钢筋混凝土板，为防止地下水渗入井内，阀井内用防渗砂浆抹面。为便于管理和减少工程量，阀井设施尽量设为同一处或同一井。②管沟设计管道敷设采用地埋式，管沟开挖尺寸见图。工程建成后，沉淀池和蓄水池顶覆盖土保温，覆土后再播种草种，尽可能的恢复其原有地貌，饮水管和用户供水管都埋在地表以下。③管道穿沟穿路穿渠设计对管道须跨沟跨渠穿路的地方，尽量采用地埋式，并对穿路的管道设置钢套管保护，因特殊情况确需跨空穿越的，除采用钢套管保护外，还需在跨空管道两端设置镇墩，确保管道稳固，镇墩采用混凝土浇筑。凡管道跨沟跨渠穿路的地方，均设立警示牌柱等标志。5.3.2.7主要设备材料清单表及工程卡牟尼乡中寨村主要设备材料清单及工程卡见表5.3.8-1、5.3.8-25.3.8-1主要设备材料清单表编号名称单位数量单价(元)合价(万元)设备费建安费设备费建安费1PE管材30.243.02DN110,1.6MPam500.000.000.000.000.00DN90,1.6MPam2028.0036.003.607.300.73DN63,1.6MPam5056.0023.802.3812.031.20DN50,1.6MPam9196.0011.861.1910.911.09DN25,1.6MPam58110.000.000.000.000.002闸阀1.580.16DN110,闸阀个5.00230.0023.000.120.01DN90,闸阀个20.28120.0012.000.240.02DN63,闸阀个50.56100.0010.000.510.05-45- DN50,闸阀个91.9645.004.500.410.04DN25,闸阀个581.1018.081.811.050.113消防栓个17.00758.7375.871.290.134入户设施5.360.54入户设施（入户钢管、龙头等）套1252.0042.804.285.360.54-45- 表5.3.8-2牟尼乡中寨村工程卡松潘县农村饮水安全工程2011年第三批中央预算内投资项目工程卡工程名称：松潘县农村饮水安全工程2011年第三批中央预算内投资项目建设单位：松潘县水务局责任人：南卡初　编号：20120407工程建设地点松潘县牟尼乡中寨村主要工程内容水池规格(m3)60主要工程量土石方（m3)（m3)（m3)290.29主要材料用量水泥（Ｔ）10.212主要费用支出（万元）材料费用7.4774个数1砌石方(m3)15.65河沙（m3）28.10设备费3.9569引水引水形势自流砼（m3)47.42钢筋（T）3.05技工费0.3778水源形势地表水PE管(T)4.40投工（万工日）总投劳施工机械0.0136输水距离（km)0.5建房（m2）0受益群众投劳人均投资（元／人）打井眼数0电线0投资（万元）总投资23.26制水成本（元／m3）总进尺0设备（台／套）0中央补助18.608效益受益人口252装机容量（kw)0　　地方配套4.652牲畜0日供水规模(m3/d)24.5　　群众自筹　　　开工时间　竣工时间　验收时间　验收单位　-45- 第四节总工程量本项目19处供水工程共需兴建水池19口，土石方开挖总量4981.31m3，其中土方开挖量3370.98m3，石方开挖量1610.33m3，土石方回填1602.33m3，砌石294.22m3；砼及钢筋砼891.60m3，钢筋制安61.02t，管材：74890m。-77- 第五章投资概算和资金筹备第一节典型工程概算实施方案选取牟尼乡中寨村作为典型工程设计，该工程1个集中供水处，解决1个村，总计252人的饮水问题，主体建筑工程量为土石方开挖总量290.29m3，其中土方开挖量176.22m3，石方开挖量114.07m3，土石方回填96.77m3，砼及钢筋砼47.42m3，钢筋制安3.05t，模板制安：215.76㎡，管材：12750m。6.1.1工程概况本工程全部采用自流引水方式，单位工程包括：引泉池工程、取水建筑物工程、过滤池工程、沉淀池工程、消毒池工程、蓄水工程、配水管道工程共七部分。6.1.2投资主要指标工程总投资23.26万元。（其中，基本预备费1.11万元，占总投资5%）资金筹措方案：其中国家补助18.609万元（占总投资80%），地方配套4.652万元（占总投资20%）。6.1.3编制原则和依据1）该工程投资概算编制执行中华人民共和国水利部颁布的《水利建筑工程概算定额》、《水利建筑概算定额》、《水利水电设备安装工程预算定额》、《水利水电设备安装概算定额》、《水利工程施工机械台班时费定额》和2002年颁布的《水利工程设计概（估）算编制规定》，符合中华人民共和国水利部水利工程设计概（估）算编制规定（水总[2002]116号文件）的精神以及四川省相关编制办法及配套定额规定。2）依据四川省水利厅文件川水发[2007]20号定额及编规采用：《四川省水利水电建筑工程预算定额（上下册）》、《水利工程施工机械台时费定额》（水总[2002]116号）及《四川省水利水电工程设计概（估）算编制规定》进行计算。3）根据川水发[2007]20号及《四川省水利水电工程设计概（估）算编制规定》-77- 费用标准取费内容取费标准工程名称一、其他直接费二、现场经费三、间接费四、企业利润税金概算扩大直接费直接费直接工程费直接工程费+间接费直接工程费+间接费+企业利润一至四项之和土石方工程2.5%3.0%5.0%5.0%3.25%3%砌石工程2.5%1.0%2.0%5.0%3.25%3%砼及钢筋砼工程2.5%2.0%2.0%5.0%3.25%3%模板工程2.5%2.0%3.0%5.0%3.25%3%砂石料工程2.5%1.0%3.0%5.0%3.25%3%其它工程2.5%2.0%4.0%5.0%3.25%3%安装工程2.9%人工费的40%人工费的45%5.0%3.25%3%6.1.4基础单价1）概算编制水平年为2011年第2季度。2）人工费编制采用川水发[2007]20号及《四川省水利水电工程设计概（估）算编制规定》的通知。人工概算单价序号名称单位基本工资标准单位人工工时概算单价1工长元/月460元/工时8.942高级工元/月420元/工时8.493中级工元/月340元/工时7.604初级工元/月230元/工时4.96施工津贴：3.5元/工日；边远地区津贴：工长、高级工、中级工、初级工均按300元/月；建设单位人员经常费用指标：46571.00元/（人.年）。3）材料预算价格：-77- 主、次要材料按阿坝州2010年第4季度市场价及成都地区市场参考价格，其中主要材料结合当地运价资料进行计算。炸药价格依据国家发改委颁发改价格［2005］841号文计列，同时依据四川省物价局颁川价发［2005］134号文《关于改革民用爆破器材经营收费管理的通知》计取综合费率。主要建筑材料供应地点、运输方式及预算价格详见下表。主要建筑材料供应及预算价格汇总表单位：元序号名称及规格单位预算价其中原价包装费运杂费运输保险费采购保管费1汽油kg9.34　　　　　2钢筋t5300　　　　　3炸药kg5　　　　　4水泥32.5kg0.58　　　　　5卵石40mmm³63.9640　22.1　1.866碎石m³85.960　23.4　2.57块石m³67.9840　26　1.988砂m³108.9785　20.8　3.179粗砂m³108.9785　20.8　3.17地方建材：工程所需砂石料均采用外购方式，砼粗细骨料在附近料场购买，所有的项目点的运输距离均考虑为综合运距。4）根据施工组织设计提供资料和实地调查，施工用水和施工用电主要接用当地村用电电网，经计算施工用电、风、水价格如下：电：0.75元/kw·h风：0.20元/m3水：1.20元/m36.1.5供水工程典型概算表典型工程概算表单位:万元编号工程或费用名称建安工程费设备购置费独立费用合价第一部分建筑工程9.909.90一取水建筑物0.780.78二过滤池工程1.761.76三蓄水池工程（有效容积60m3）3.263.26四消毒池1.611.61五沉淀池1.581.58六阀门井0.890.89-77- 第二部分机电设备安装工程0.00第三部分金属结构安装工程1.0810.1911.27第四部分临时设施工程0.300.30其它施工临时工程0.300.30第五部分独立费用0.690.69一一、建设管理费0.150.15二二、工程建设监理费0.250.25三三、科研勘测设计费0.300.30一至五部分投资11.2810.190.6922.15基本预备费1.11静态总投资23.26价差预备费建设期融资利息总投资23.26第二节总投资概算6.2.1工程概况本项目19处供水工程共需兴建水池19口，土石方开挖总量4981.31m3，其中土方开挖量3370.98m3，石方开挖量1610.33m3，土石方回填1602.33m3，砌石294.22m3；砼及钢筋砼891.60m3，钢筋制安61.02t，管材：74890m。6.2.2投资主要指标工程总投资261.03.00万元。（其中，基本预备费11.90万元，占总投资5%）资金筹措方案：其中国家补助208.844万元（占总投资80%），地方配套52.206万元（占总投资20%），受益群众投劳1.03万工日。6.2.3编制原则和依据1）该工程投资概算编制执行中华人民共和国水利部颁布的《水利建筑工程概算定额》、《水利建筑概算定额》、《水利水电设备安装工程预算定额》、《水利水电设备安装概算定额》、《水利工程施工机械台班时费定额》和2002年颁布的《水利工程设计概（估）算编制规定》，符合中华人民共和国水利部水利工程设计概（估）算编制规定（水总[2002]116号文件）的精神以及四川省相关编制办法及配套定额规定。2）依据-77- 四川省水利厅文件川水发[2007]20号定额及编规采用：《四川省水利水电建筑工程预算定额（上下册）》、《水利工程施工机械台时费定额》（水总[2002]116号）及《四川省水利水电工程设计概（估）算编制规定》进行计算。3）根据川水发[2007]20号及《四川省水利水电工程设计概（估）算编制规定》费用标准取费内容取费标准工程名称一、其他直接费二、现场经费三、间接费四、企业利润税金概算扩大直接费直接费直接工程费直接工程费+间接费直接工程费+间接费+企业利润一至四项之和土石方工程2.5%3.0%5.0%5.0%3.25%3%砌石工程2.5%1.0%2.0%5.0%3.25%3%砼及钢筋砼工程2.5%2.0%2.0%5.0%3.25%3%模板工程2.5%2.0%3.0%5.0%3.25%3%砂石料工程2.5%1.0%3.0%5.0%3.25%3%其它工程2.5%2.0%4.0%5.0%3.25%3%安装工程2.9%人工费的40%人工费的45%5.0%3.25%3%6.2.4基础单价1）概算编制水平年为2011年第2季度。2）人工费编制采用川水发[2007]20号及《四川省水利水电工程设计概（估）算编制规定》的通知。人工概算单价序号名称单位基本工资标准单位人工工时概算单价1工长元/月460元/工时8.942高级工元/月420元/工时8.493中级工元/月340元/工时7.604初级工元/月230元/工时4.96施工津贴：3.5元/工日；边远地区津贴：工长、高级工、中级工、初级工均按300元/月；建设单位人员经常费用指标：46571.00元/（人.年）。-77- 3）材料预算价格：主、次要材料按阿坝州2010年第4季度市场价及成都地区市场参考价格，其中主要材料结合当地运价资料进行计算。炸药价格依据国家发改委颁发改价格［2005］841号文计列，同时依据四川省物价局颁川价发［2005］134号文《关于改革民用爆破器材经营收费管理的通知》计取综合费率。主要建筑材料供应地点、运输方式及预算价格详见下表。主要建筑材料供应及预算价格汇总表单位：元序号名称及规格单位预算价其中原价包装费运杂费运输保险费采购保管费1汽油kg9.34　　　　　2钢筋t5300　　　　　3炸药kg5　　　　　4水泥32.5kg0.58　　　　　5卵石40mmm³63.9640　22.1　1.866碎石m³85.960　23.4　2.57块石m³67.9840　26　1.988砂m³108.9785　20.8　3.179粗砂m³108.9785　20.8　3.17地方建材：工程所需砂石料均采用外购方式，砼粗细骨料在附近料场购买，所有的项目点的运输距离均考虑为综合运距。4）根据施工组织设计提供资料和实地调查，施工用水和施工用电主要接用当地村用电电网，经计算施工用电、风、水价格如下：电：0.75元/kw·h风：0.20元/m3水：1.20元/m36.2.5主要技术经济指标表主要技术经济指标表工程名称松潘县农村饮水安全工程2011年第三批中央预算内投资项目设计单位中国水利水电第五工程局有限公司建设地点松潘县建设单位松潘县水务局总投资261.03万元基本预备费11.90万元-77- 水土保持费0万元环境保护费0元主要材料用量钢筋制安61.02t主要材料用量水泥232.48t块石546.22m3卵石608.80m³汽油2541.90t碎石153.27m³管材74890m炸药2.23t碎石254.01m³砂28.15m³松潘县农村饮水安全工程2011年第三批中央预算内投资项目总概算表单位：万元编号工程或费用名称建安工程费设备购置费独立费用合价第一部分建筑工程162.77162.77一引泉池工程2.872.87二取水建筑物11.9511.95三过滤池工程15.8815.88四蓄水池工程（有效容积60m3）33.8133.81五蓄水池工程（有效容积20m3）20.8420.84六消毒池30.5230.52七沉淀池30.0830.08八阀门井16.8216.82第二部分机电设备安装工程0.00第三部分金属结构安装工程5.8363.7369.55第四部分临时设施工程4.884.88其它施工临时工程4.884.88第五部分独立费用11.3911.39一一、建设管理费2.442.44二二、工程建设监理费4.074.07三三、科研勘测设计费4.884.88一至五部分投资173.4863.7311.39248.60基本预备费12.43静态总投资261.03价差预备费-77- 建设期融资利息总投资261.03第三节资金筹措项目总投资为261.03万元。其项目资金筹措原则：按照国家、地方各投入一部份来进行工程资金分摊。其中中央预算内专项资金208.824万元，占总投资80%；地方配套52.206万元，占总投资20%，受益群众投劳1.03万工日。-77- 第六章工程建设期管理第一节施工管理为加强工程施工的协调指挥，在施工阶段成立水务局领导任组长，各受益村委会为成员的工程建设协调小组，负责协调工程建设阶段的有关工作，确保工程顺利实施。松潘县水务局为项目法人，项目法人单位负责工程的全面工作，主持工程建设的全面日常工作，具体对工程负责。技术人员为熟悉造价、水利、给水处理、基础建设等专业的人员。供水工程应按设计图纸和设计技术要求进行施工，变更设计应征得建设单位同意并应由设计单位完成；工程施工前应进行施工组织设计和编制施工计划；工程施工时要作好材料设备质量验收、单项工程质量验收和隐蔽工程质量验收，工程施工时要作好施工记录。材料设备的采购应符合设计技术指标要求，要有厂家的质检报告、说明书和合格证，主要材料设备应在设计技术人员的指导下采购。采购合同中应详细说明技术指标和质量要求。采购的主要管道和设备到货后，应进行质量检查，发现质量问题，应及时与厂家协商解决。管道应首先实测其管径和壁厚，对照相应的技术标准，判断其是否符合要求。外防腐层是否符合质量要求。对批量购置的塑料管道应按《长期恒定内压下热塑性塑料管材耐破坏时间的测定方法》（GB6111-85）和《热塑性塑料管材和管件耐冲击性能的测定方法》（GB6112-85）进行抽样检测，每种规格的抽检样数不少于3个。材料设备的存放要按性质合理存放，水泥、钢材要防雨、防潮，塑料管道要防晒，供水管材和设备严禁与有毒物质和腐蚀性物质一起存放。管道和设备安装前，相关的土建工程应已验收合格，混凝土已达到设备安装的强度。塑料管道安装应由厂家派技术人员进行现场指导。管道安装完成后，应按照《给水排水管道工程施工及验收规范》（GB50268-97）的有关规定，进行水压试验和冲洗消毒。供水系统各分项调试完成后，应进行通水试验，试验时应对供水全过程进行检测，认真量测分析运转情况、水处理指标、供水水压，对出水和管网末梢水进行水质化验，试验时间一般不少于72h。供水合格、运转正常后，还应进行15～20天的试运行，期间仍要作好观测记录。-77- 竣工验收应提供以下资料：设计报告、设计图纸和设计变更资料，招投标文件，材料设备合格证明，中间检查验收资料，工程质量事故处理记录，水质化验报告，试运行资料，竣工报告和图纸。竣工验收时，供水水质和供水量必须达到设计要求，工程质量不存在安全隐患。第二节资金管理加强资金管理和监督，确保项目资金专款专用。县财政局主要负责上级财政补助资金和县财政配套资金的及时足额到位和财政资金的监督管理。县水务局主要负责财政资金的使用管理。对财政资金实行专户存储、专帐核算、专款专用、统一报帐、单列审计，将财务审计与工程检查验收结合。继续实行县级报帐制。县财政局将上级财政资金拨付到县水务局，然后再由县水务局按“报帐制”有关规定，将财政资金拨付项目镇乡财政所。工程完工后，各项目镇乡将全部支出发票凭证、工程招投标、施工承包合同、工程预算、工程卡及财政资金补助到户花名册等施工资料报县水务局审核后办理财务决算。实行工程公示制，增加工程建设投资的透明度。第三节招投标方案7.3.1资质等级投标单位应是三级以上(含三级)从事过水利供水工程施工的建筑安装企业。7.3.2招标工作计划草案招标文件和标底由县(县、区)招标办负责编制；组建评标专家组，并对评标原则及要求作出规定；开标、评标、决标及签定施工承包合同。招标工作计划在项目可行性批复下达后一个月内完成。7.3.3评标专家特长和专业水平具有农村供水工程设计和施工的工程师及其以上资格及具有招标能力的专业技术人员。7.3.4招标内容工程所需管材部分政府采购，蓄水池等建筑物土建及管材安装公开招投标，投标单位应是三级以上(含三级)从事过水利供水工程施工的建筑安装企业。-77- 第四节质量管理7.4.1抓好设计质量质量是工程建设的核心，我们必须把搞好工程质量放在首位，严格按照《农村人饮项目建设管理办法》和《四川省（农村人饮项目建设管理办法）实施细则》及《村镇供水技术规范》的要求，进行人饮工程的建设和管理并结合以前人饮工程取得的经验，采取以下质量和进度保证措施。设计是搞好工程建设的关键因素之一，为施工建设提供技术保证。严格执行有关设计规范，搞好典型工程设计实例，实行专家会审制，保证设计质量，为建设经济、合理、实用的人饮工程创造条件。7.4.2强化项目管理7.4.2.1把好材料设备采购关工程主要材料由政府部门集中采购，对产品质量进行严格检验。7.4.2.2把好工程建设质量监督关对工程规模较大或集中连片工程实行工程监理制，规范化管理工程建设；对小型工程实行技术人员巡回监理和受益农户代表全程跟班监督，防止出现“豆腐渣”工程。7.4.2.3把好检查验收关在项目建设过程中分阶段由县水务局定期验收，发现问题及时纠正，把工程质量隐患消灭在萌芽状态。工程建成后，在县区人饮领导小组组织竣工验收自检后，由县水务局组织有关单位再进行验收，对验收不合格项目，责令立即采取措施整改，直到工程合格为止，不让一处不合格的工程投入运行。7.4.3确保施工进度在施工中，要充分发挥人饮建设领导小组的作用，实行目标管理，定期或不定期对施工质量、进度进行检查，并抽调技术骨干驻守施工现场，负责施工中的问题，排除施工障碍，按计划如期完成施工任务，使群众尽快达到安全饮水。第五节进度安排本项目近期工程拟定建设期为5个月。近期工程实施进度安排如下：2011年12月～2011年1月完成施工图设计及报批、项目招标；2012年1月～2011年4完成土建施工及取输配水管网安装；2012年4～2011年4竣工、验收、运行；-77- 第七章工程建设后管理第一节运行管理8.1.1人员编制本工程由政府筹资兴建，根据其他饮水项目工程的成功经验，以及松潘县地形的特殊性，不同与其他赢利性企业，工程建成后，每个村设一个专职的饮水管理人员。8.1.2人员培训为加强对供水工程的运行管理，水质检测、安装维修等人员必须经过培训，经考核合格后方可上岗，培训地点可选择松潘县水务局，工程技术负责人人员必须具备相关的专业业务水平。8.1.3工程管理工程完工正式投产后，应根据工程具体情况建立能良性运营的管理机制和管理制度。管理制度主要包括：岗位责任制，运行操作规程，日常保养、定期维护和大修制度，水源保护、卫生防护等供水安全保障制度。建成的农村饮水安全工程按谁受益谁无偿管理的原则，若工程中出现了大的维修就由县水务部门进行维修和建设。各供水村应合理配备管理人员，管理人员应经过技术培训，持证上岗。作好运行管理日志和资料管理工作，作好档案管理。定期听取用水户的意见，总结管理经验，提高管理水平。建立水质监测制度，定期对原水、供水管网末梢的水质进行检验，水质检验的方法应按《生活饮用水标准检验法》(GB5750—85)进行。供水工程应根据水源水质情况，购置必要的水质检测设备。对肉眼可见物、浑浊度、PH值、余氯和特殊水处理指标应进行日常检测，细菌学指标每月至少检验两次，每年应进行一次全分析化验。建立管道沿线巡视制度。定期观测和记录水源水质的变化情况，尤其在枯水期和汛期要经常观测，水质变化较大时，应适当增加检验项目和次数。工作时，管理人员要经常巡视运行状况，观测前池水位、温度、振动和声音，发现异常及时处理。各类阀门开、闭要正确，所有阀门的开、闭应均匀缓慢，避免引发水锤。阀门设备至少每个月保养一次；长期不工作的设备，每个季度要试运转一次。-77- 根据原水含砂量情况定期清除输水管道内的淤积。定期巡视取水口，及时清除杂物和淤积。定期巡查输配水管线的漏水情况和附属设施有无失灵、丢失，发现问题及时处理。每年对管线及附属设施检修一次。第二节典型工程运行管理第三节水源保护工程建成后，供水单位应按照国家颁发的《饮用水水源保护区污染防治管理规定》的要求，结合实际情况，合理设置生活饮用水水源保护区，并经常巡视，及时处理影响水源安全的问题。1、水源水质管理（1）地表水对取水河流所在的取水点及其上游河段设立长期水质监测点，定期对地表水进行水质分析，掌握年际间和年内所用的地表水水质变化规律。（2）地下水对取水点的水质进行定期化验，在取水点地下水补给上游地区，有条件的地方应设立监测点，定期取水做水质化验，及时发现污染迹象，采取措施，保护水源。2、水源卫生管理（1）地表水卫生防护：取水点的水域，应严禁放鸭、洗涤、游泳等可能污染水源的任何活动，并设置明显的范围标志和严禁事项的告示牌。不应排入工业废水和生活污水；其防护范围内，不应堆放废渣、垃圾，不应设立有毒、有害物品的仓库和堆栈，不应设立装卸垃圾、粪便和有毒有害物品的码头，不应使用工业废水或生活污水灌溉及施用持久性或剧毒的农药，不应从事放牧等有可能污染该段水域水质的活动。（2）地下水卫生防护地下水源在防护范围内，不得使用工业废水或生活污水灌溉农田，不得施用有持久性或剧毒的农药；不得修建渗水厕所、渗水坑；不得堆放垃圾、皮渣或铺设污水管道和化粪池；不得从事破坏深层土层的活动。-77- 任何单位和个人在水源保护区内进行建设活动，应征得供水单位的同意和水行政主管部门的批准。水源保护区内的土地宜种植水源保护林草或发展有机农业。3、管理措施在工程引水水源区，经县人民政府划定饮用水水源保护区，设置保护区界碑，由项目区乡（镇）具体负责宣传、监督等，加大水土流失治理力度，提高森林覆盖率，防止人、畜对饮水水源保护区进行破坏，并采取措施，防止水源枯竭和水污染，保证城乡居民饮用水安全。凡水质污染，引起新的饮水安全问题，应本着“谁造成，谁负责；谁污染，谁治理”的原则，由造成单位或个人予以解决；加大执法力度，依法进行水资源管理，强化“依法治水”，严惩破坏水利设施的不法分子，确保水利工程的安全及正常运行。杜绝在开发建设中造成水资源不必要浪费，树立执法人员权威，保护执法人员依法管理工程合法权益，促进饮水工程健康发展。第四节技术服务在农村人饮困难地区，一般是地理和自然条件差、经济落后、文化水平低的地方，人饮工程建成后，我们计划采取以下措施搞好技术服务。8.4.1加强技术培训根据工程的特点和类型，实行现场培训和以会代训的方式培训工程运行管理人员，使他们掌握运行管理的专业技术，增强管理能力。通过农村供水总站或管理中心，制定出农村供水的行业管理规范和具体措施，对工程的水源、水处理工艺、水质标准、安全生产等各方面做出明确规定，并完善相关的考核指标体系，为基层管理单位提供良好的服务。8.4.2加强行业管理抽调工程技术人员定期检查工程运行情况，解决运行中出现的各种问题，以利运行水平的提高。8.4.3实行工程运行联络制度工程运行人员把不能解决的问题反馈到县区人饮办，由县区人饮办抽派工程技术人员解决，确保工程的正常运行，服务于百姓。要大力推广新技术、新设备、新工艺，不断提高供水的可靠性和供水质量，为群众的身体健康作贡献。-77- 第八章环境影响评价第一节对水域环境的影响9.1.1对地表水地下水水量的影响工程实施后，项目内的采取地下水水量增加，拦蓄地表水能用于人民生活和家禽养殖，地表径流利用率提高。但该该工程年用水总量不足200万立方米，对区域内地表水和地下水影不大，不会对区域内国民经济发展用水造成影响。9.1.2对地表水、地下水水质的影响该工程不属于农业灌溉用水工程，不会对区域内的水质造成影响，工程运行过程中不需要投入恶化水质的药物。第二节对生态环境的影响9.2.1占地工程占用土地较少，从项目区来看，对经济发展影响不大，但对所涉及的农民生产生活状况分析，还是有一定不利影响。供水采用管道供水，基本不占用土地。9.2.2施工“三废”对环境的影响本工程供水站枢纽存在集中施工，因其施工场地较为开阔，便于材料归类，施工废料产量少。对周围局地气候环境影响不大。第三节对社会环境的影响工程完成以后，一定程度上提高了项目区环境卫生状况（特别是农村饮水卫生得到很大程度提高），项目区群众因用水引发的疾病得到良好控制.第四节环境保护（1）加强对废液的管理，不乱排放，定期专门处理。（2）加强施工管理，做到文明施工，尽量减少空气和噪声污染。第五节环评结论供水管网基本是分散施工不会对周边居民的生活起居造成影响。施工中会产生微量废气，因大气扩散条件较好，加之施工强度不大，对周围局地环境影响不大。-77- 第六节水土保持方案供水工程是一项饮水公共设施基础工程，为正确处理工程与管理、经济与发展、建设与治理、生态与环境、人与资源的协调关系，必须进行水土保持综合防治规划。本水土保持方案编制的依据是：《中华人民共和国水土保持法》《中华人民共和国水土保持法实施条例》《开发建设项目水土保持方案编报审批管理规定》等。根据本工程建设内容，包括输水管供水管网工程、配水管网工程。这些地方原来都为梯田、梯土、灌木林地，水土保持状况良好，因工程建设，将使这些水土保持设施遭到破坏。由于地表面积的破坏，以及废土、石、渣的产生，将造成水土流失淤积山塘、掩埋水田等危害。地表开挖所造成的危害大部分可通过建筑物的修建得到解决，但管路的开挖和净化场废弃料的产生需进行治理。治理措施主要采用工程措施恢复与植物措施相结合，即管道开挖处破坏的田埂等用块石回砌，废弃料集中堆放后在堆土区种草植树，以防止水土流失。废弃料堆放部分面积采用种植花卉和水保林，防止雨水冲刷造成水土流失，同时美化环境。根据水土保持法的规定，各项水土保持措施应与主体工程同时施工，结合方案的实施情况，考虑到主体工程的安排，本方案各种措施在主体工程完工后半年内全部完成。-77- 第九章节能措施第一节编制依据（1）《中华人民共和国建筑法》（2）《中华人民共和国节能能源法》（3）《中华人民共和国可再生能源法》（4）《中华人民共和国清洁生产促进法》（5）《建设工程质量管理条例》（国务院令第279号）（6）《建设工程勘察设计管理条例》（国务院令第293号）（7）《民用建筑节能管理规定》（建设部令第76号）（8）《实施工程建设强制性标准监督规定》（建设部令第81号）（9）《国家发展改革委关于加强固定资产投资项目节能评估和审查工作的通知》【发改投资[2006]2787号】（10）水电工程可行性研究阶段节能降耗分析和审查暂行规定（建议稿）；（11）《国家发展改革委关于印发固定资产投资项目节能评估和审查指南（2006）的通知》（国家发展和改革委员会文件：发改环资[2007]21号）；（12）GB50189-2005《公共建筑节能设计标准》（13）JGJ26-95《民用建筑节能设计标准（采暖居住建筑部分）》（14）JGJ134-2001《夏热冬冷地区居住建筑节能设计标准》（15）GB50019-2003《采暖通风与空气调节设计规范》（16）GB50034-2004《建筑照明设计标准》（17）DB51/T5027-2002《四川省夏热冬冷地区居住建筑节能设计标准》（18）水电水利规划总院《水电工程可行性研究报告节能降耗分析篇编制大纲》（19）四川省“十二五”及2020年能源发展规划；（20）国家有关政策和规程规范；-77- （21）其它有关文件及资料。第二节主要节能降耗措施对于本工程，节能降耗主要从主体及临时建筑物土建设计、主体及临时建筑的设计、施工设备及机电设备选型、主要施工技术和工艺的选择及施工附属工厂设计等方面进行。在设计中注重能源资源优化利用与合理配置技术，注重重点生产工艺的节能技术、生产过程余能利用技术。建筑设计及施工设计中采用节能新技术、选用高效节能设备、使用节能新材料，从各方面进行节能。9.2.1生活给排水能耗措施所有带热或低温的管道均采取保温措施，以降低能耗。另外，所有卫生洁具均采用节水型。9.2.2主要施工设备选型及其配套1土石方施工设备根据本项目特点和施工进度安排，针对砂砾石方开挖强度，采用180HP推土机推土集渣，1.6～2.0m3挖掘机挖装8～10t自卸汽车运输出渣，部分砂卵石开挖料在基坑内就近临时堆放，后期用于工程回填，其余运往渣场堆放。针对选用的施工设备所采取的节能降耗措施有：合理选择自卸汽车的数量与挖掘机的挖装强度相宜，避免出现车辆过多产生空车等待，或车辆数量不够产生挖掘机等待的情况，从而减少可以避免的能源消耗。2混凝土施工设备在选择混凝土浇筑设备时，除考虑满足工程质量和进度要求外，尽量选用低能耗、污染小设备。3混凝土生产系统设备混凝土拌和机是混凝土生产系统的主要耗能设备，选择耗能低的搅拌机，可以减少能量的损失。9.2.3主要施工技术和工艺选择1对外交通方案-77- 根据结合货物来源及工程施工特点，从安全可靠、节能降耗、投产快等考虑，本工程水泥、钢材、机电设备、施工机械及砂石骨料等物质及设备可通过公路直接运输至施工现场，故本工程选择公路运输的对外交通方案。2场内交通方案根据施工场地布置及现场地形条件，场内交通规划应结合对外交通公路、场内永久交通公路等，研究路网布局、路面等级、交通标志设置等与汽车行驶油耗的关系，统筹考虑路车关系，从工程人流、物流运输总能耗最低角度规划料场、弃渣场、混凝土系统、施工工作面、灌区与对外交通的连接道路，以解决施工现场人流、物流以及地方过境交通。3施工场地布置方案本工程共规划两个施工区，在进行分区布置时，分析各施工企业及施工项目的能耗中心位置，尽量使为施工项目服务的设施距能耗（负荷）中心最近，减少沿程能耗，使工程总能耗值最大低。本工程工程量较小，规划利用紧邻城区的施工企业，减少施工设施重复设置，节省能耗。根据施工用水对象，以自流供水为原则进行水厂位置及供水系统布置，减少加压供水数量。在规划混凝土系统时，根据混凝土浇筑部位混凝土量，确定混凝土拌合站位置。9.2.4土石方施工技术及工艺1为减少边坡处理的工程量，设计布置施工排水线路，尽量利用地势自行排水，减少水泵抽水的工程量。2为减少物料的二次转运和弃渣和开采料的占地，设计中充分考虑开挖物料的性质和开挖时段，做好土石方平衡调配规划，协调施工进度和合理充分利用开挖物料，以减少投资。3为减少线路的输送距离和损耗量，设计中考虑施工时线路布置，将能耗设备放在离需要部位较近位置等节能措施。9.2.5混凝土施工技术及工艺-77- 混凝土施工主要流程为：立模、扎钢筋、混凝土入仓、平仓振捣等。在进行模板及钢筋吊运时，应尽量将仓面上需的模板、钢筋等杂物按起吊最大起重量一次性吊运入仓，以尽可能的减少施工机械的使用次数，以提高施工机械的使用效率。合理安排仓面的浇筑顺序，混凝土平仓振捣机，仓面面积较小时采用手持式振捣器。控制好混凝土的坍落度，既可保证混凝土的质量，也可减少振捣时间。以上混凝土施工技术及工艺均为缩短施工设备各工序的工作循环时间及减少施工设备的使用次数，以提高施工机械的使用效率，达到节能降耗的目的。在施工管理上应加强内部管理，为使节能工作落到实处，成立专门的部门负责节能降耗工作，层层落实责任制，人人重视节能工作，形成从上到下人人重视节能降耗的良好氛围。推广节能技术，推广应用新技术、新工艺、利用科技进步促进节能降耗。9.2.6施工辅生产系统及其施工工厂设计1混凝土加工系统混凝土生产系统的主要能耗设备为拌和机。在设备选型上，选择效率高能耗相对较低的设备。2给水、排水在本设计中，具体采取了如下的节能措施：1）辅助生产系统的给水、排水主要有混凝土系统施工工厂用水。施工过程中应对废水进行循环回收利用。废水循环回收利用节省水量，即减少了从源水点至生产水用户间的轴水、加压等能耗；2）水泵等耗能“大户”的效率应符合国家“十一五”中规划纲要提出的能耗指标；3）合理的水泵运行工况设计，使水泵在高效段运行；4）对输水管道采用低摩阻系数管材，减小泵运行能耗；5）注重电气设备的效率，不采用国家明令淘汰的产品；3供电、照明-77- 1）施工设计节能应坚持原原则（1）满足施工期的功能；（2）考虑实际经济效益；（3）节省无谓消耗的能量。2）施工设计主要节能降耗措施（1）合理配置施工用电设备，尽可能选用高效能的电机设备，及尽可能统一设备的供电电压，以减少中间变压器的功率损耗；（2）减少变压器的有功功率损耗；（3）减少线路上的能量损耗；（4）提高系统的功率因数；（5）照明部分的节能。9.2.7施工营地、建设管理营地建筑设计按照建筑用途和所处气候、区域的不同，做好建筑、采暖、通风、空调及采光照明系统的节能设计。1建筑1）建筑物结合地形布置，除宿舍卫生间采用人工照明和机械通风外，其它所有房间均有自然采光、通风；2）外墙采用240mm厚空心水泥砌块；3）窗户采用塑钢系列型材，双层中空下班保温隔热效果好；4）屋面采用防水保温屋面。2电气采用节能型照明灯具，公共楼梯、走道等部位照明灯具采用声光控制。3给排水采用节水型洁具，公用卫生采用感应式出水洁具。9.2.8施工期建设管理的节能措施建议-77- 本工程施工期的建筑材料运输，土石方挖填及运输，混凝土加工及浇筑，消耗大量的油、电，在施工过程中提高各单位的节能降耗意识，加强施工现场的管理，节能措施主要从建筑材料、机械设备、施工区交通及办公生活设施等方面入手。1合理安排施工时序根据施工总进度计划安排，本工程存在夏季进行混凝土施工的问题。因此，合理安排混凝土施工程序和施工进度，尽可能减少温控能量消耗。混凝土施工可尽量避开6月~8月高温季节，即使高温季节浇筑混凝土，也应利用晚间浇筑，以避开正午高温时段。同时减少运输途中及仓面的温度回升。2优化施工设备配置本工程土石方及混凝土（包括水泥、骨料等原材料）运输量大，合理配置运输设备，对节能降耗至关重要。主要措施为：1）柴油车替代汽油车柴油车运输的节能效果比汽油车大，主要体现在：第一：热效率高。柴油车的最低油耗为205~240g/(kW•h)，汽油车的最低280~310g/(kW•h)，它们的平均热效率分别相当于38%和29%。第二：油耗低。根据1991年的统计，全国公路运输部门柴油货车的平均燃油单耗是4.6L/(100t.km)，汽油车为6.9L/(100t.km)。第三：运输能量利用率高。运输能量利用率定义为运输有效载荷所做的功（怒有效能）与汽车所耗燃料全部转化为功的能量（即供给能量）之间的比值。柴油车的运输能量利用率为6.0%，汽油车为4.4%，所以，采用柴油车可节约燃油约1/3。其他诸挖掘机等施工机械，采用柴油型和汽油型的节能效果与汽车类似，因此施工中尽量采用柴油型施工设备。2）调整汽车的吨位构成中型车作货运工具，运输大吨货物时或力不能及或效率低，运小吨位货物时又产生大马拉小车的现象。合理调整汽车的吨位构成，可达到降低油耗的目的。3减少施工区交通能耗-77- 灌区公路等级低造成两方面不良后果：一是限制了大吨位车辆的行驶，亦间接地影响合理调整汽车的吨位构成；二是汽车行驶平均速度很低，增加燃油的消耗。本工程在道路设计时，根据物料流向、交通量及主流运输车型，规划施工区道路网络及公路等级，以满足施工设备的高效运行。在施工期要加强施工区交通网络维护、保护路面质量，及时清理道路，对已损坏的道路及时修复，节约不必要的燃油消耗。4推广使用办公及生活节能设施生活区采用节能型灯具照明、机电安装采用新型电光源施工照明灯，较普通照明灯节电80%；推广使用科学的节能照明控制技术，道路照明、建筑物泛光照明和区域场所照明，要采用金属卤化物灯和高压钠灯等节能型电光源。推广真空绝热等高效保温材料的应用，推广低待机能耗电器，对间断使用电器，推广采用可控电源插座。9.2.9运行期管理维护的节能措施建议1以“创建节约型社会”为指导，树立成员节能观念，提高职工的节能意识，做到“环境保护”、“自愿节能”，转变传统粗放经营和能源消耗性经济观念，向集约型、节能型发展，建设适应市场经济竞争的节能管理运行机制。2加强用能管理，采取技术上可行、经济上合理、符合环境保护要求的措施，以减少生产过程中各个环节的损失和浪费，更加合理有效地利用能源。加强技术管理，对运行维护中出现的问题进行及时、有效的研究，提出有效的对策。对事故进行分析，研究改进维修方法，完善提高监控系统的技术规范，使设备达到良性运行。3合理组织，协调运行，加强运行管理和检修管理，做到规模经济，优化检修机制，节能能源。运行人员要树立整体节能意识，做到“勤观察、勤检查、勤分析、勤调整”。严格按照检修规程检修，保证设备处于高质量运行、低能耗状态。4加强办公自动化的使用管理，充分发挥运行设备自身的节能功能，在设备低水平运行时，尽量使其保持低耗能状态。如打印设施在不打印时设置为处于节能状态，计算在简单运行时，使计算机设施处于低能耗节电状态。5抓好节能技术监督工作，认真开展全厂能耗平衡，做好主辅机经济调度，提高生产指标的先进性，对经济指标定期进行分析、检查和考核，总结经验，提出改进措施或方案。6-77- 开展节能宣传教育，组织节能培训，提高员工的节能意识。制定节能管理制度、节能规划，分解、落实。加强员工的节能意识和责任心，推行节约型生产方式，改变不良的工作方式，达到节能降耗的效果。7制定具体的节能措施和节能目标，并且层层分散，落实到实处。制定节能奖惩制度，对节约能源的人和单位予以奖励，对浪费能源或未实现节能目标的人或单位予以处罚，形成奖惩节约处罚的约束机制。第三节节能降耗效益分析9.3.1节能效益分析1能源概况四川省能源资源特点是煤少、油缺，唯水力资源得天独厚，是四川能源的最大优势。四川省能源资源构成比例为：水能资源约占75%，煤炭资源约占23.5%，天然气及石油资源约占1.5%。2施工期能耗指标分析在采取了节能降耗措施后，工程施工期能耗总量为：电：2.59万kW·h，油：18.94t，折算能耗约为30.78t标准煤。本工程能耗指标优越，从能源消耗和产出分析，工程属于节能性投资项目。3运行期能耗指标分析本工程运行期基本无能源消耗。第四节结论1工程施工建设过程主要耗能项目集中在工程量较大的土石方开挖工程、砼浇注工程和施工辅助企业等，主要耗能设备为运输设备、挖装设备、砼拌合设备及施工工厂的机械设备，而生产性房屋、仓库及生活设施的能耗相对较少。主要消耗的能源有电能和汽、柴油等，施工期节能设计的重点就在于选择经济高效的施工技术方案，将节能降耗落实到施工材料、设备、工艺等技术措施上，降低工程造价，提高企业综合效益。2工程的实施，不但可有效地防止洪水冲涮淹没对自然生态环境的破坏，防止洪水过后引起的大范围内的疾病流行，提高全区的防洪御灾能力，保障人民生命财产安全，更重要的是促进藏区的稳定和发展，增强民族团结-77- 。工程建成后，由于安全得到保障，并在城市防洪建设中充分考虑了与城市建设、景观、休闲等要求，改变了城市面貌，美化了城市环境，河岸会成为城市中最为优美的风景，城市的品位得到提高。3为贯彻科学发展观，保证水能资源的合理利用，在工程建设期加强建设管理，在运行中加强设备维护，切实保障各项节能措施到位。综上所述，工程初步设计阶段从设计理念、工程布置、设备选用、施工组织设计等多个方面进行了优化设计，选用了符合国家政策的先进节能设备。在施工组织设计中，合理选用了节能型施工机械，也合理安排了工期和施工程序，基本符合我国固定资产投资项目节能的设计要求。第十章效益分析-77- 农村饮水安全事关农村社会稳定和农民身体健康，是农村工作一项重要和长期任务。为保障农村饮水安全,维护人民群众的身体健康和生命安全,进一步贯彻党中央、国务院关于西部大开发的战略方针和省、市、县农村饮水安全工作会议精神，切实解决农村饮水安全问题，须把农村饮水安全工作作为关心群众、促进社会主义新农村经济社会发展的一件大事来抓，充分体现党和政府全心全意为人民服务宗旨。松潘县农村饮水安全工程2011年第三批中央预算内投资项目实施方案后，其社会效益和经济效益主要表现在以下几个方面。第一节经济效益分析一、经济效益1、直接效益主要指供水收益。水价按0.40元/m3计，年供水量为600×365=21.60万m3，则年供水收益为8.64万元。2、间接效益本项目间接效益可从以下几个方面来进行分析：减少农民医药费支出、节省劳动力、发展庭院经济所带来的收益，具体分析如下：（1）减少医药费支出本项目实施后，极大地改善了农民的饮水条件，提高生活安全饮水指标，节约农民医药费。据调查，项目区过去由于饮用不卫生水，每年每人花去医疗费平均在80元以上；安全饮水后，发病率将降低38%，每人每年可节约医疗费20元，而项目区5000人，年节约医疗费10万元。(2)节省劳动力支出由于过去项目区大部分居民挑水吃，饮用自来水后，可节省大量劳动力。据调查，过去平均每户每天需要0.04个劳动力去挑水，一年每户花去劳动力15个，项目区共计1253户，现在将节约劳动力18795个，每个劳动力按30元计算，可折合劳务费56.39（3）发展庭院经济由于饮水水质改善，项目区群众健康水平提高后，将劳动力投入到发展庭院经济和工、商等经济中，其经济效益会十分显著。按照典型户测算，每户每年增收30元，项目区每年将增收3.76万元。仅对以上调查测算，本次该项目实施后，每年项目区可获得间接经济效益70.15万元，对促进经济发展和社会稳定都具有十分重要的意义。-77- 项目建成后不收水费，因此经以上计算，每年项目区可获得经济效益78.79万元。二、国民经济评价解决农村人口饮水不安全问题，其工程费表现为工程投资和运行期间的运行费用，工程效益主要表现为供水直接收益，减少农民医药费支出、节省劳动力、发展庭院经济所带来的收益。按照国民经济评价的有关要求，应采用影子价格法来估算建设项目的费用和收益，但由于许多货物的影子价格不易确定，在此，在进行项目的费用和效益计算分析时采用的是现行的市场价格。1、工程投资概算根据投资概算分析结果，松潘县农村饮水安全工程2011年第三批中央预算内投资项目实施方案工程概算总投资261.03万元。固定资产形成率取为85%，固定资产余值取为原值的4%，固定资产余值作为现金流入参加国民经济评价。2、年运行费工程的年运行费主要包括动力（提水用电）费、维修养护费、药剂费、管理人员补助等费用，具体分析时参考了《全国乡镇供水2000年发展规划》中的参数指标。（1）动力费主要是指泵站提水工程等的提水用电费用，本饮水安全工程全部为自流引水，运行中不产生电费，故年动力费为0万元。（2）维修养护费维修养护费包括过滤材料的定期更换、管道和其他供水设施的维修养护。根据类似工程的调查和预测，年维护费按固定资产总投资的1%计算，约为固定2.50万元。（3）药剂费本工程原水经水质检测报告为合格，因而工程中不考虑用药物处理，不产生药剂费，故药剂费为0万元。（4）管理人员工资补助费农村小型供水工程是由用水户协会群众自行推荐的代表来进行管理，其待遇主要是补助性质，故按每处工程配备一名管理人员，其补助标准为200元/人.月计算，共27处工程。经计算，年工资补助费6.48万元。合计年运行费为：8.98万元。3、效益计算-77- 本项目折旧年限内各年的效益情况（见上经济效益分析）。4、国民经济评价按照《水利建设项目经济评价规范》（SL72-94），社会折现率同时采用12%和7%进行国民经济评价。建设期均取为一年，折旧年限取为15年。假定年内各项费用与效益均发生在年末，计算期基准点定为第一年年初。根据以上费用、效益分析结果和基本假定，可编制出现金流量表（略），据此可对本项目进行国民经济分析。（1）计算净效益（p）P=B－（K+C）式中：B--项目建成后15年产生的总效益1181.85万元；C--项目建成后15年的总运行费135.95万元；K--项目总投资，261.03万元。经计算，P=1045.90万元（2）计算效益费用比（R）R=B/（K+C）经计算得，R=2.155（3）计算还本年限（T）T=K/（B"－C"）式中：B"--项目建成后15年内全部产出的平均年效益，78.79万元；C"--项目建成后15年内平均年运行费，8.98万元；K--项目总投资，261.03万元。经计算得，T=3.58年，小于水利工程采用的标准还本年限10年，故松潘县农村饮水安全工程2011年第三批中央预算内投资项目实施方案工程是经济合理的。三、不确定性分析本次项目属于社会公益性质的水利建设项目，在此不作敏感性分析。第二节社会效益分析松潘县农村饮水安全工程2011年第三批中央预算内投资项目实施方案工程-77- 实施后，能彻底解决该项目区农村人口饮水安全问题，使项目区群众彻底摆脱地方病、不合格水质的危害，农民饮水得到了保障，改善了农村的基本生活条件，有助于提高农村饮水困难地区人民群众的生活质量和健康水平，减少疾病，保护劳动力，改善产业结构，解决生产力。由于饮水得了较好解决，解放了农村劳动力，将促进精神文明建设和社会稳定，改善生态环境和社会环境。更加密切了党群关系，有利于促进农村物质文明和精神文明建设，提高和改善农民的生活水平和卫生条件，对社会稳定和进一步改变农村面貌有着十分深远的意义。第十一章结论该项目主要是为了解决13个乡镇、包括16个村、1座寺庙，总计5000人的饮水问题。供水目的：解决当地农村人口饮水安全问题，满足农民对水量水质的要求，进一步促进当地经济可持续发展。-77- 本次项目区超过受益人口200人的供水点采用集中供水，200以下的供水点采用分散供水，根据实际统计结果本次工程包括9处集中供水，10处分散供水。松潘县农村饮水安全工程2011年第三批中央预算内投资项目实施后，能彻底解决该项目区农村人口饮水安全问题，使项目区群众彻底摆脱地方病、不合格水质的危害，农民饮水得到了保障，改善了农村的基本生活条件，有助于提高农村饮水困难地区人民群众的生活质量和健康水平，减少疾病，保护劳动力，改善产业结构，解决生产力。由于饮水得了较好解决，解放了农村劳动力，将促进精神文明建设和社会稳定，改善生态环境和社会环境。更加密切了党群关系，有利于促进农村物质文明和精神文明建设，提高和改善农民的生活水平和卫生条件，对社会稳定和进一步改变农村面貌有着十分深远的意义。同时项目建设中有部分受益群众的投劳和地方配套资金配套，但根据松潘县实际情况由于松潘县是高原山区县，属老、少、边、穷地区，地理位置偏僻、气候条件恶劣，平均海拔在3000米以上，工程实施的难度大。随着农村体制的改革和土地承包到户政策的推行，农村税费改革政策的实施，农民义务工的取缔，群众性的义务修水利就更难以实施。工程建成后都采用无偿供水,工程运行的管理完全是受益群无偿自愿的管理模式,所以维护起来相对困难，一些已完工的工程的维护都是通过县级水利单位或政府部门来予以解决的，造成工程建后管理制度不健全，很难做到“以水养水”的良性运行。目前，虽然我县政府加大了对项目区改造维修的投入力度，但对于众多的农村安全饮水工程维修改造来说是远远不够的加之地方配套资金原本就很紧张，大范围的建后维护将为地方财政增加压力。因此，要积极采取一切措施，拓宽投资渠道，中央投资中应专门加强工程建成后的维修费用的投入，为工程长久发挥效益奠定基础。13.附表1、阿坝州松潘县农村饮水安全工程2011年中央预算内第三批实施方案概算审批表；2、阿坝州松潘县农村饮水安全工程2011年中央预算内第三批项目区基本情况表；3、阿坝州松潘县农村饮水安全工程2011年中央预算内第三批项目实施总表（一）；-77- 4、阿坝州松潘县农村饮水安全工程2011年中央预算内第三批项目实施总表（二）；5、阿坝州松潘县农村饮水安全工程2011年中央预算内第三批项目自流引水工程典型设计表；6、阿坝州松潘县农村饮水安全工程2011年中央预算内第三批项目工程量汇总表；7、阿坝州松潘县农村饮水安全工程2011年中央预算内第三批投资集中供水工程建设特性表；8、阿坝州松潘县农村饮水安全工程2011年中央预算内第三批投资建设任务表；9、阿坝州松潘县农村饮水安全工程2011年中央预算内第三批投资集中供水工程建设特性表。14.附图序号图纸名称图号1项目点平面布置图SP-YS-PM-012牟尼乡中寨村饮水安全工程集中供水典型设计SP-YS-DX-01～023供水工艺流程图SP-YS-GS-01～024输配水部分设计说明及图例SP-YS-SS-015取水建筑物结构设计图SP-YS-QS-016引泉池结构设计图SP-YS-YQC-017沉淀池结构设计图SP-YS-CDC-01～028过滤池结构设计图SP-YS-GLC-01～049消毒池结构设计图SP-YS-XDC-0110蓄水池结构设计图SP-YS-XSC-01～0411阀门井结构设计图SP-YS-FMJ-01-77-'
