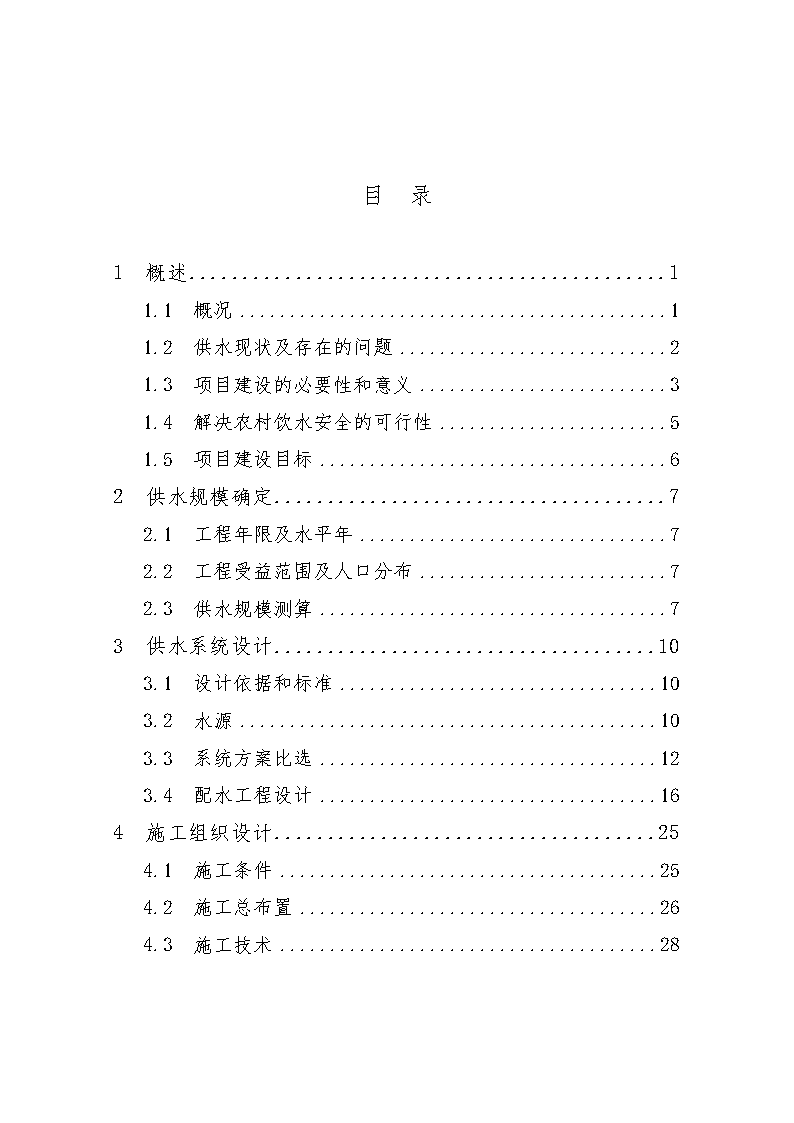

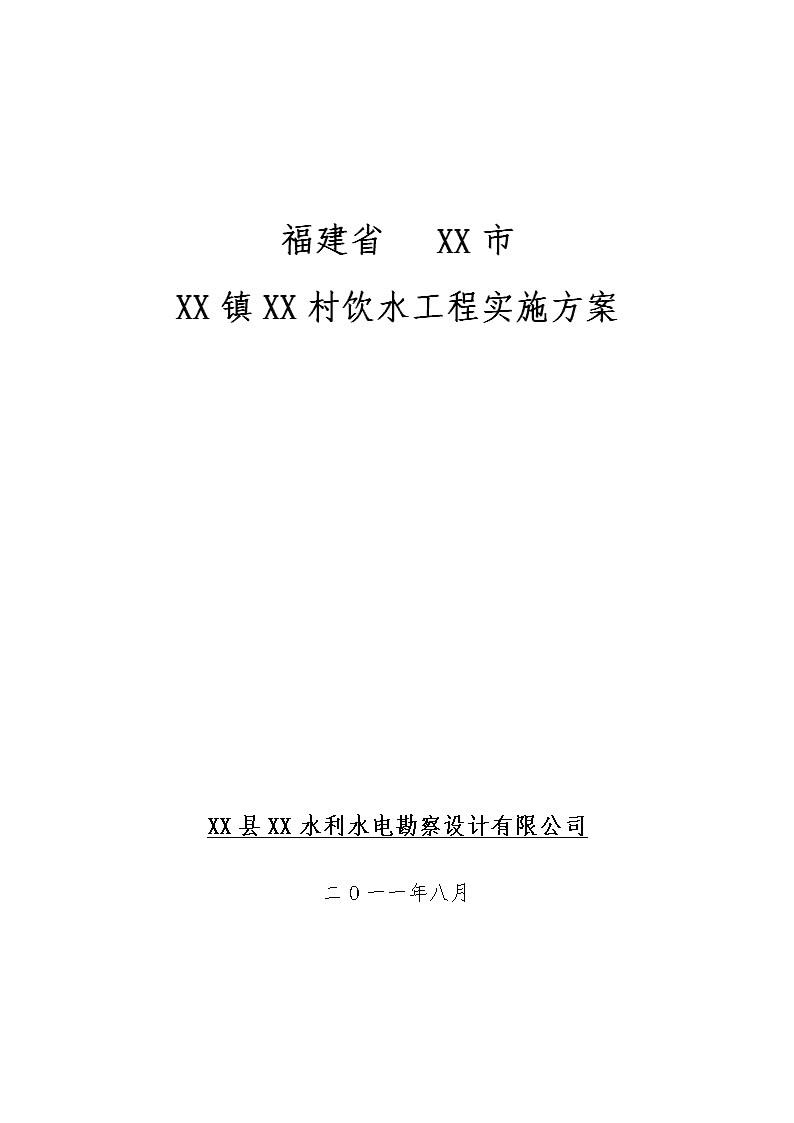

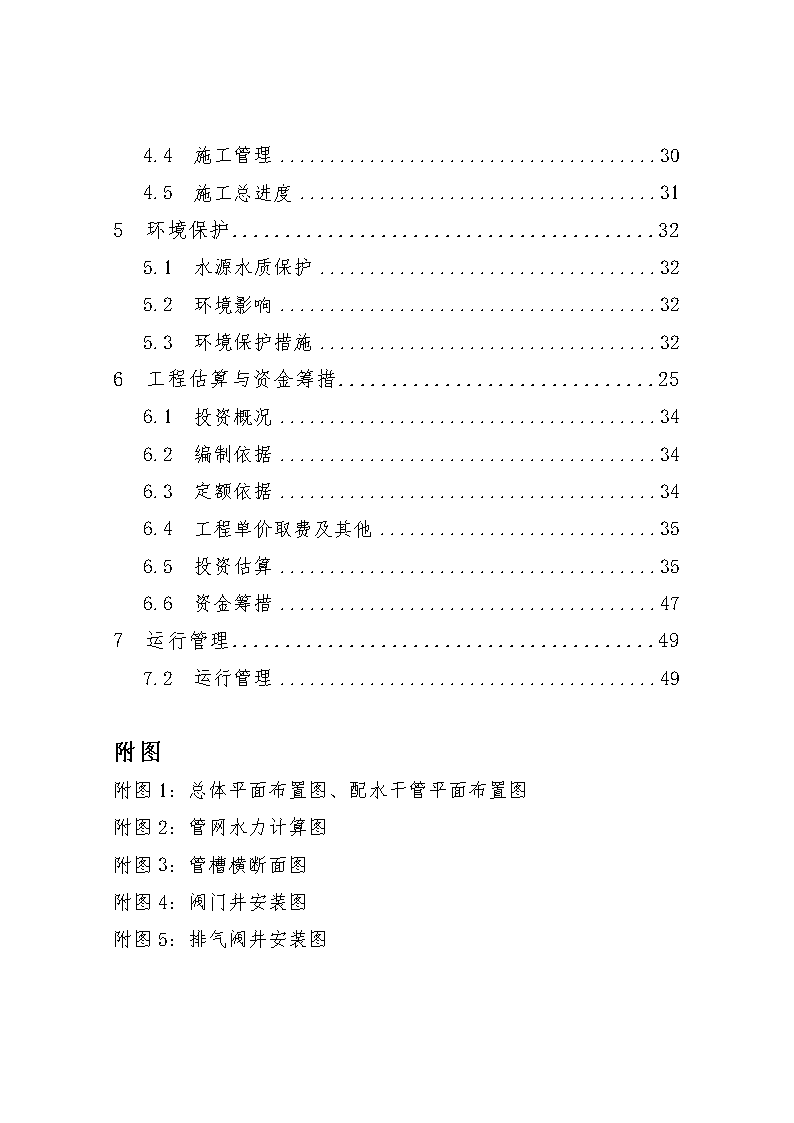

'福建省XX市XX镇XX村饮水工程实施方案XX县XX水利水电勘察设计有限公司二O一一年八月 目录1概述11.1概况11.2供水现状及存在的问题21.3项目建设的必要性和意义31.4解决农村饮水安全的可行性51.5项目建设目标62供水规模确定72.1工程年限及水平年72.2工程受益范围及人口分布72.3供水规模测算73供水系统设计103.1设计依据和标准103.2水源103.3系统方案比选123.4配水工程设计164施工组织设计254.1施工条件254.2施工总布置264.3施工技术28 4.4施工管理304.5施工总进度315环境保护325.1水源水质保护325.2环境影响325.3环境保护措施326工程估算与资金筹措256.1投资概况346.2编制依据346.3定额依据346.4工程单价取费及其他356.5投资估算356.6资金筹措477运行管理497.2运行管理49附图附图1：总体平面布置图、配水干管平面布置图附图2：管网水力计算图附图3：管槽横断面图附图4：阀门井安装图附图5：排气阀井安装图 附图6：排泥阀井安装图 长乐市江田镇港西村农村饮水工程实施方案1概述1概述1.1概况1.1.1自然地理位置XX村属于XX镇管辖，村庄位于XX镇北面，村内有XX市南线交通主动脉“福北线”穿越而过，距XX镇区4km，XX市17km，距福州市43km，交通便捷。由于XX村地处XX南洋水网北区、村周围港道纵横交错环绕，突显江南水乡特色，环境优美。1.1.2气候气象项目区属亚热带海洋性季风气候区，全年四季温和，湿润多雨，平均日照时间1750h，无霜期一般为250～320天。多年平均年降水量为1368mm，年陆地蒸发660～700mm之间，年水面蒸发1100～1200mm之间。降雨集中在4～9月，占全年降雨量的79.30%。多年平均最大风速14.0m/s，最大风速可达40m/s以上，风向东北。1.1.3地质地貌XX镇属沿海丘陵沟谷冲积、海积平原地貌，村域地形平坦，海拔低矮，地面高程多为黄海高程3.4～4.2米，河网纵横交错，历史以来，多植水稻和养鱼，素有江南水乡和海米之乡之称。1.1.4社会经济XX村有XX、上挡2个自然村，主村为XX自然村。经统计，至2010年底全村共395户，1580人，其中XX自然村有300户1200人，上挡自然村95户380人。50 长乐市江田镇港西村农村饮水工程实施方案1概述2000年以来，随着改革开发不断深入，全村经济有较大发展。一方面发展了现代农业，促进农业生产的发展，另一方面村民纷纷外出集资经商办企业、建筑等，有力推动全村社会经济的发展。2010年全村社会经济总收入1100万元，村财收入12.21万元，人均总收入7130元。1.2供水工程现状及存在的问题XX村自来水工程建于1997年，建成后全村实现了通水入户，基本解决了全村395户1500多人供水问题。该村自来水工程水源引自XX镇三溪村水厂，水厂至XX村段的输水总干管长1.0km，管材采用DN100镀锌钢管，沿沟埋敷设。村内配水管网管径DN100～DN20，管材采用镀锌钢管，沟埋敷设。该村自来水工程从三溪村水厂管网延伸供水，三溪村自来水厂第一期工程建成于1994年，水厂规模为3000吨/日，供水人口1.45万人，其中三溪、溪山二村1.3万人，XX0.15万人。随着村民生活水平日益提高，用水量也随之迅速加大，至2005年已经不能满足该地区用水需求，故于2008年三溪二期扩建，增建3000吨/日净水厂一座，扩建后曾一度缓解用水紧张的状态。由于三溪水厂属于村级企业，运行和管理相对落后，管网建成后维护维修未能及时到位，年久失修，管道多处出现破损，漏水相当严重，造成部分地区供水压力较低。现经测量管网水压在7.0～9.0米，用水高峰时仅为6米，无法满足项目区内各村人民生活、生产用水的需求。同时由于该村配水管网管材均为镀锌钢管，且建成使用时间较长，管网失修老化严重，出水呈铁锈状造成水源二次污染，严重影响村民饮水安全。50 长乐市江田镇港西村农村饮水工程实施方案1概述综上所述，项目区供水存在的主要问题有以下几个方面：⑴自来水厂的输配水管道多处出现破损，漏水相当严重，造成部分地区供水压力较低，无法满足项目区内各村人民生活、生产用水的需求；⑵由于饮用水未经过净化、消毒处理，工艺满后，生产管理水平较差，出厂水水质不稳定，未能达到《生活饮用水卫生标准》（GB5749-2006）国家标准。⑶全村配水管网管材均为镀锌钢管，建成使用时间较长，管内壁腐蚀严重，造成水源二次污染。1.3项目建设的必要性和意义⑴是有效地解决居民饮水不安全问题，保障人民群众的身体健康的需要党中央、国务院对饮用水安全保障工作高度重视，胡锦涛总书记指出：“要把切实保护好饮用水源，让群众喝上放心水作为首要任务。”XX镇项目区地处XX市东北部沿海，XX镇三溪自来水厂的输配水管道多处出现破损，漏水严重，造成部分地区供水压力较低，无法满足项目区内各村人民生活、生产用水的需求；出厂水水质不稳定，该地区群众迫切需要用上卫生洁净的自来水。本工程的建设可改善当地人民群众的饮水生活条件，向项目区居民提供洁净、符合饮用水卫生标准的自来水，是当务之急。本工程主要向XX镇XX村供水，可解决169550 长乐市江田镇港西村农村饮水工程实施方案1概述人饮水不安全问题。实施本工程可直接减少地区介水疾病的发生和传播，有利于保障人民的身体健康，是政府为民办实事的重要举措。⑵可节约农村劳动力，促进农村经济发展本工程的建设可提高XX镇XX村自来水的普及率，节省的取水劳力可投入生产和其它副业活动，加快了农村经济的发展，从而增加了农民收入，有利于提高农民生活水平和生活质量。⑶可完善的基础设施条件，改善投资环境，促进村域的经济持续稳定健康发展该村的供水保证率低，用水紧张且使用不便，难以适应经济的发展，供水问题已成为经济发展的制约因素。地方经济的发展离不开基础设施的投入和完善，本工程的实施，将有效地改善当地的基础设施条件，使投资环境更趋完善，将会吸引更多的投资开发，进一步促进地方经济的发展，所以建设本工程是势在必行。⑷可促进社会协调发展人饮用水量的多少、水质的标准以及安全卫生饮水的普及率等，在一定程度上已成为衡量一个国家和地区文明先进程度的重要指标之一。通过本工程建设，XX镇XX村水质、水量得到保证，不仅对提高人民群众的健康水平产生直接影响，而且使许多家庭卫生设施、电器设备等进入农村家庭，从而有利于改善家庭环境，促进全社会协调发展。⑸可密切党群关系，促进农村稳定发展50 长乐市江田镇港西村农村饮水工程实施方案1概述本工程的建设是解决农村饮水不安全问题，饮水安全问题是农村人民群众最关心、要求最迫切的问题之一，解决农村饮水困难，保障农村饮水安全是党和政府的“德政工程”、“民生工程”，是“三个代表”重要思想在基层最直接，最现实的体现，是为农民办实事，让农民得实惠的最重要体现，有利于密切党群关系，促进农村各项事业稳定发展。1.4解决农村饮水安全的可行性⑴水源有保障本工程项目区由XX市威立雅水务公司自来水厂供水，水量、水质等方面可满足本工程的用水需求。⑵技术有保障XX镇水利工作站、XX村村委会有一批长期从事供水工程建设和管理的技术骨干，有着丰富的工程建设、运行管理等方面的经验，技术力量强，完全有能力为本工程的实施提供可靠的技术保障。⑶资金有保障解决农村供水需要大量的资金投入，这就必须采用多层次、多渠道集资办法，拓宽资金渠道。由于饮水工程是利民工程，群众积极性较高，XX镇XX村2010年实现乡镇工业总产值1100万元，农民人均纯收入7130元，，自筹能力强。本项目资金除了上级财政扶持，地方村民有能力配套其余的建设资金，以保障项目的顺利实施。综上所述，本工程建设在水源条件、技术条件、建设资金上都是有保障的，也是可行的。50 长乐市江田镇港西村农村饮水工程实施方案1概述1.5项目建设目标⑴项目名称：XX市XX镇XX村农村饮水工程。⑵主要建设内容和规模：本工程设计供水规模257m3/d，拟敷设配水干支管120260m。⑶供水水质、水压标准：XX市威立雅水务公司自来水厂水质应达到国家标准《生活饮用水卫生标准》（GB5749）。本工程配水管网的水压按四层建筑物确定，在配水管网合理布置的情况下，配水干管水压控制点（XX村）最小服务水头不小于20m。⑷供水保证率：供水保证率95%。⑸施工组织：2011年8月底完成工程建设的前期准备工作。2011年9月初开始动工，力争2011年12月底投产供水，工程施工期4个月。⑹项目建设目标：工程建成后，可解决XX镇XX村1695人饮水不安全问题。50 长乐市江田镇港西村农村饮水工程实施方案2供水规模确定2供水规模确定2.1工程年限及水平年根据《村镇供水工程技术规范》（SL310-2004）以及XX市及XX镇有关规划中提出的城镇供水发展目标，确定本工程以2010年为设计现状年，以2020年为设计水平年，设计年限为10年。2.2工程受益范围及人口分布本工程项目区由XX镇三溪村自来水厂供水，工程设计受益总人口1580人，其中XX自然村1200人、上挡自然村380人。项目区人口自然增长率为7‰，设计水平年（2020年）预测受益人口计算公式如下：P=Po*（1+a）nP——项目区设计水平年受益人口；Po——项目区现状年饮水不安全人口；a——人口自然增长率；n——设计年限。经计算，设计水平年（2020年）项目区预测受益人口为1695人。2.3供水规模测算供水规模测算方法有人均综合用水量指标法、工业用地面积计算法和根据用水定额分项计算法。根据本工程的实际情况，拟采用用水定额分项计算法。50 长乐市江田镇港西村农村饮水工程实施方案2供水规模确定供水规模测算主要包括居民生活用水量、工业企业用水量、公共用水量、消防用水量、未预见水量及管网漏失水量。⑴生活用水量生活用水定额根据《村镇供水工程技术规范》（SL310—2004）中规定，本工程受益村为全日供水，户内有洗涤池和部分其他卫生设施，设计水平年（2020年）最高日生活用水定额取120L/人·d。经测算，设计水平年（2020年）本工程最高日生活用水量为Q1=1695×0.12=203m3/d。⑵工业企业用水量本工程为居民生活区，不考虑工业企业用水量。⑶公共用水量公共用水量按最高日生活用水量的10%计算，则公共用水量Q2为：Q3=Q1×10%=20.3（m3/d）⑷消防用水本项目区为农村，人口仅1695人，且村庄周边港道环绕，终年蓄水，根据《建筑设计防火规范》（GB50016）规定，可不单列消防用水量。⑸管网漏失水量及未预见水量管网漏失水量及未预见水量按上述三项用水量之和的15%计，则管网漏失水量及未预见水量Q4：50 长乐市江田镇港西村农村饮水工程实施方案2供水规模确定Q5=（Q1+Q3）×15%=33.5（m3/d）⑹总用水量Q5=Q1+Q3+Q5=257（m3/d）经计算，本工程设计水平年（2020年）最高日总用水量为257m3/d。根据《XX市威立雅水务公司自来水厂初步设计报告》，现有威立雅水务公司自来水厂的设计供水规模为11.5万m3/d，可以满足本项目区的用水需求。50 长乐市江田镇港西村农村饮水工程实施方案3供水水系统设计3供水系统设计3.1设计依据和标准本工程初步设计编制过程中所遵循的有关规范和标准如下：(1)生活饮用水卫生标准（GB5749-2006）(2)室外给水设计规范（GB50013-2006）(3)室外排水设计规范（GB50014-2006）(4)地表水环境质量标准（GB3838-2002）(5)饮用水水源保护区划分技术规范（HJ/T338-2007）(6)《村镇供水工程技术规范》（SL310-2004）(7)建筑给水排水设计规范（GB50015-2003）(8)建筑设计防火规范（GB50016）(9)建筑结构荷载规范（GB50009-2001）(10)混凝土结构设计规范（GB50010-2002）(11)城镇给水厂附属建筑和附属设备设计标准（CJJ41-91）(12)给水排水工程结构设计规范（GB50069-2002）3.2水源⑴XX市威立雅水务有限公司管网延伸供水XX市威立雅水务有限公司水厂水源取自闽江的炎山取水口，设计供水规模为11.5万m3/d，现状供水量为11.5万m3/d，本工程设计供水规模为257m3/d50 长乐市江田镇港西村农村饮水工程实施方案3供水水系统设计。经协商，威立雅水务有限公司已同意保证本项目区的用水需求，因此水量能够得到保障。本项目区作为威立雅水务有限公司配水管网的延伸部分，经管道水力计算，不需要加压（详配水管网水力计算一节）。XX威立雅水务有限公司水厂采用目前较为先进的净水工艺（V型滤池）和PLC自动化控制系统，并配备了先进的控制设备和在线仪器仪表检测，出厂水符合国家饮用水卫生标准。因此本项目供水水质也能够得到保障。只要对水源采取综合治理措施，强化监测，加强环境保护，水质是可以满足本工程建设需要，设计在第六章中提出了保护水源及治理的具体措施。威立雅水务有限公司在水量、水质等方面可满足本工程的用水需求。⑵XX镇三溪村水厂管网延伸供水本项目区于1997年建设农村饮水工程，供水水源由XX镇三溪村水厂供水。三溪村自来水厂第一期工程建成于1994年，水厂规模为3000吨/日，净水采用型一体化净水器一台，日净水能力3000吨/日，供水人口1.45万人，其中三溪、溪山二村1.3万人，XX0.15万人。随着村民生活水平日益提高，用水量也随之迅速加大，原水厂供水能力已经不能满足该地区用水需求，故于2008年三溪水厂二期扩建，增建3000吨/日一体化净水厂一座，才基本满足该地区用水需求。由于三溪水厂建成于上世纪九十年代未，运行和管理相对落后，管网建成年久失修，管道老化严重，漏水相当严重。同时由于该水厂为农村小水厂，净化、消毒工艺设备简陋，管理也不够规范，从而其供水量不满足、水压不保证、水质也时有不达标，尤其是远离三溪水厂的XX50 长乐市江田镇港西村农村饮水工程实施方案3供水水系统设计村水压极低，正常情况下水压仅为6～7米，最低时只有4米，而该村大部分房屋在3层以上，根据《村镇供水工程技术规范》（SJ310-2004）中规定，集中式供水工程，生活饮用水水质应符合《生活饮用水卫生标准》（GB5749-2006）的要求，最小的水压应达到13.5～16.0米之间。经水源比选，三溪水厂在水量、水压、水质等方面不能满足工程的用水需求。XX威立雅水务有限公司水厂则能满足，选用其作为水源能保证项目区内村民用水安全。3.3系统方案比选3.3.1输、配水管管材的比较输、配水管所用的管材是影响给水水质、保证供水工程运行安全的的重要因素。目前市面上给水管材品种繁多，常用的管材分为金属管及非金属管，给水工程中常用的金属管材有球墨铸铁管、钢管，常用的非金属管材有预应力钢筋砼管、PVC-U管、HDPE管、PVC—M管等。⑴预应力钢筋砼管预应力钢筋砼管优点是从造价上看单价最低，投资较省，成品无需防腐，当地使用经验丰富，承插式胶圈接口能承受一定量的沉陷、错口、弯折，抗震性良好。缺点是管道自身重量大，接口多，搬运不方便，运输、起吊、安装麻烦，管材承受内水压力及土壤、车辆运行所造成的外部荷载能力有限，管材对施工要求高，50 长乐市江田镇港西村农村饮水工程实施方案3供水水系统设计承插式接口精度要求较高，如间隙不均将影响止水，管道在运输、起吊、埋设、接口等施工过程中应严格按施工规范进行，否则影响管道的安全运行。⑵钢管钢管的特点是耐高压、耐振动、强度高、单管长度大且接口方便，其管身的可焊性使其适应面广，加工使用方便灵活，是应用最为广泛的管材之一。但钢管易受腐蚀，必须对内外壁做防腐处理，制作对焊接质量要求较高，且价格高，一般用于管道穿过溪流、公路、铁路、桥梁时采用。⑶球墨铸铁管球墨铸铁管由于制作的离心浇注技术，使其具有较高的拉伸强度和延伸率、较好的韧性、耐高压等优良性能，有一定的耐腐蚀、抗氧化能力，承插式胶圈接口能承受一定量的沉陷、错口、弯折，抗震性良好。缺点是价格较高，且管道自身重量较大，接口多，搬运不方便，运输、起吊、安装较麻烦。⑷塑料管塑料管（PVC-U管、HDPE管、PVC-M管）与其他管道相比，具有重量轻，耐腐蚀、卫生安全、内壁光滑水力条件好、柔韧性好、施工安装方便等优点。塑料管管径的规格为不大于DN630，一般用于小管径的输配水管网中。PVC-U管价格较低，但材料较脆，在实际施工中，特别在地质条件复杂的地区，管材受到外界冲击时容易发生脆性破坏。HDPE管整体性好，韧性、耐久性优于PVC-U管，50 长乐市江田镇港西村农村饮水工程实施方案3供水水系统设计安装严格，施工较PVC管慢，价格高于PVC-U管、PVC-M管。PVC-M管俗称抗冲改性PVC管，通过改性提高了PVC管的韧性，具有较好的抗冲击性、抗开裂性能，方便搬运、运输和提高管道运行的安全性，同时安装简便、施工快捷、维修便利，在英国、澳大利亚等国家的给水管网中成功应用多年。PVC-M管价格略高于PVC-U管，低于HDPE管。各种管材比较详见表3-1。50 长乐市江田镇港西村农村饮水工程实施方案3供水系统设计给水管材比较表表3-1管材项目预应力钢筋砼管钢管球墨铸铁管PVC-U管PVC—M管HDPE管（PE100）承压能力较低高较高较高较高较高耐冲击性较低高较高较低较高较高重量最重较重较重较轻较轻较轻市场供应附近生产附近生产外地采购外地采购外地采购外地采购防腐成品无需防腐内外壁均需防腐内外壁均需防腐成品无需防腐成品无需防腐成品无需防腐施工条件运输、安装麻烦运输、安装较麻烦运输、安装较麻烦运输、安装方便运输、安装方便运输、安装方便接口型式承插式胶圈接口，抗震性良好焊接、法兰、螺纹连接，焊接质量要求较高承插式胶圈接口，抗震性良好承插式胶圈、粘接，接口方便承插式胶圈、粘接，接口方便插入式、熔焊接，安装严格DN200（0.8MPa）单位长度管道参考造价(元/m)123.1244.5197.1118.9133.6180.8使用经验丰富局部使用丰富丰富丰富局部使用糙率0.0140.0130.0130.0090.0090.00950 长乐市江田镇港西村农村饮水工程实施方案3供水系统设计3.3.2输、配水管管材的选择通过表3-1的对比分析，从造价上看预应力钢筋砼管虽单价较低，但安装麻烦，对施工要求高，接口加工精度要求高，如间隙不均将影响止水，会造成漏水严重，设计上不考虑采用预应力钢筋砼管。球墨铸铁管、钢管承压能力高，施工安装方便，但造价高，重量大，管壁糙率高，且成品需要防腐。PVC-U管重量轻，施工安装方便，单价较低，使用经验丰富，运输安装方便，但材料较脆，实际施工中受到外界冲击时容易发生脆性破坏。PVC-M管通过改性虽提高了PUC-U管的韧性，同时管道的抗冲击性、抗开裂性也有显著提高。HDPE管具备接口稳定可靠、材料抗冲击性、抗开裂、耐磨、可挠性好等优点。根据项目区地处闽江口沿海地带，地基承载力较低的实际情况，且配水干管主要沿乡镇道路布设，设计选择的管材应具有抗震性好、足够的强度、施工方便、安全卫生的特点，并切合当地的经济建设与发展实际水平的给水管材。通过表3-1分析，设计管材从抗震性、接口稳定可靠、施工条件、承压能力综合考虑，设计配水干管、支管管材采用PE管，管道穿过溪流、公路、桥梁时采用钢管。3.4配水工程造设计3.4.1配水管网布设原则本工程的配水管网布设时考虑以下原则：⑴配水管网覆盖整个供水区，配水干管通到各自然村村口接口，保证本设计供水范围内用户的要求；50 长乐市江田镇港西村农村饮水工程实施方案3供水系统设计⑵管网供水压力基本满足服务区域内的用户要求为标准；⑶管线选择应尽可能做到起伏变化小、线路短、少拆迁、少占农田、施工和维修方便，根据工程的具体情况，配水干管尽量考虑沿现有公路敷设；⑷规划的配水管网与城镇总体规划布局、规划道路布局以及现有各专业管网的状况相协调，避免规划的配水管网与规划道路建设发生矛盾，导致重复破路或管道改线。3.4.2配水管网平面布置本工程项目区由XX市威立雅水务有限公司供水，威立雅水务有限公司供水管道已铺设至XX市滨海工业区。设计配水干管从威立雅水务有限公司海工业区供水干管XX漳流节点接出，沿XX上垱自然村村前小路向西北敷设106m至上垱村（节点1）后分成2条配水干管。1条配水干管采用De110～160PE管沿稻田向西敷设至自然村，而后贯穿XX自然村后穿福北公路至新村；另1条配水主干管采用De90～50PE管沿上垱自然村向北南向敷设。配水干管、支管呈树枝状管网布设。配水管网布置详见附图1。本工程拟敷设配水干支管总长度为4122m，管材采用PE管，其中De160长度为858m；De110长度为395m；De90长度为37m；De75长度为207m；De63长度为196m；De50长度为997m；De40长度为1197m；De32长度为235m；。3.4.3配水管网水力计算⑴节点流量分配原则50 长乐市江田镇港西村农村饮水工程实施方案3供水系统设计配水管网干管设计流量按最高日最高时供水量计算，设计管网平差中将大用户流量就近集中分配到相应的节点上，其余水量按用水量在全部干管上均匀分配的原则，计算比流量和各管段的沿线流量。节点流量由与之相连各管段的沿线流量折半叠加得出，同时加入附近的大用户集中流量。得出的节点总用水量作为计算节点水量。考虑到公共用水量、消防用水量、未预见水量及管网漏失水量在总供水量中所占的比例较小，管网平差时将上述水量均匀分配到各个节点上。⑵管道水力计算技术参数①管道内壁粗糙系数钢管粗糙系数Ch（海曾—威廉系数）取Ch=110，PE管取Ch=135。②最高日用水时变化系数本工程配水管按257m3/d规模设计，根据《村镇供水工程技术规范》（SL310—2004）规定，本工程为Ⅳ型集中式供水工程，时变化系数取2.2。③最小服务水头根据《室外给水设计规范》（GB50013-2006）规定，本工程配水管网的水压按直接供水的四层建筑物确定，用户接管处的最小服务水头为18m。⑶管道水力计算公式50 长乐市江田镇港西村农村饮水工程实施方案3供水系统设计①球墨铸铁管、钢管的水力计算，采用以下公式：，，②PE管道的水力计算，采用以下公式：，，③配水管网水力平差计算，采用以下公式：式中：i——水力坡降；λ——摩阻系数；dj——管道的计算内径(m)；V——平均水流速度(m/s)；g——重力加速度为9.81(m/s2)；C——流速系数；R——水力半径(m)；q——设计流量（m3/s）；Ch——海曾——威廉系数。⑷管道水力计算成果50 长乐市江田镇港西村农村饮水工程实施方案3供水系统设计设计采用威力雅水务公司XX干管线的漳流接口接入，由威力雅水务公司提供的该点出口水压为0.3MPa,该点地面标高10米，则该点计算水压为40m。①配水干管沿线配水流量和节点流量计算按单位长度管段计算的比流量法q比=管线总计算长度L=2804（m）最高时总流量Q=257×2.2/3600×24=0.00654m3/sq比==0.00233L/m各管道沿线流量=q比×Li,列表计算表3-1管段编号1-22-32-2a2-2b3-3a3a-3b3a-3cLi（m）377710038566870Qi(L/S)0.0860.180.230.090.130.160.16管段编号3-3d3-44-4a4-56-6a6-6b7-7cLi（m）423059124327049Qi(L/S)0.10.070.140.290.070.160.11管段编号7a-7b7a-7c7a-7d7-88-8a8a-8b8b-8cLi（m）95185364255922Qi(L/S)0.220.140.120.150.060.140.05管段编号8b-8d8a-8e8e-8f8e-8g8g-8h8g-8i8-950 长乐市江田镇港西村农村饮水工程实施方案3供水系统设计Li（m）3010850525810833Qi(L/S)0.070.250.120.120.140.250.08管段编号9-9a9-1010-10a10a-10b10a-10c10a-10d10-11Li（m）90913284556221Qi(L/S)0.210.210.070.200.130.140.05管段编号11-11a11-1212-12a13-13a13-13b13b-13c13-14Li（m）1438574602292174Qi(L/S)0.330.200.170.140.050.210.41节点流量计算，节点流量为汇交于节点各管道总和的一半，列表计算：节点节点流量（L/S）节点节点流量（L/S）0008c×0.050.031×0.090.0458d×0.070.042×(0.09+0.18+0.23+0.09)0.308e×(0.25+0.12+0.12)0.252a×0.230.128f×0.120.062b×0.090.058g×(0.12+0.14+0.25)0.253×(0.18+0.13+0.1+0.7)0.248h×0.140.073a×(0.13+0.16+0.16)0.238i×0.250.123b×0.160.089×(0.08+0.21+0.21)0.253c×0.160.089a×0.210.113d×0.10.0510×(0.21+0.07+0.05)0.174×(0.07+0.14+0.29)0.2510a×(0.07+0.25+0.13+0.14)0.2750 长乐市江田镇港西村农村饮水工程实施方案3供水系统设计4a×0.140.0710b×0.20.15×0.290.1510c×0.130.066×(0.07+0.16)0.1210d×0.140.076a×0.070.0411×(0.05+0.33+0.2)0.296b×0.160.0811a×0.330.177×(0.11+0.15)0.1312×(0.2+0.17)0.197a×(0.11+0.22+0.14+0.12)0.3012a×0.170.097b×0.220.1113×(0.14+0.05+0.41)0.307c×0.140.0713a×0.140.077d×0.120.0613b×(0.05+0.21+0.12)0.198×(0.15+0.06+0.08)0.1513c×0.210.118a×(0.08+0.14+0.25)0.2413d×0.120.068b×(0.14+0.05+0.07)0.1314×0.410.21经计算，配水干管各管段的水力计算成果见表3-2及管网水力计算图（附图2）。配水干管网水力计算表表3-2管段管材设计流量(L/s)管径(m)实际流量(L/s)长度(m)Q1.774×103d4.774×103水力坡度(‰)水头损失(m)0-1PE160/1.06.631410.421060.1370.08681.440.171-2PE90/1.01.6279.20.33370.01120.005521.860.082-2aPE50/1.60.1240.80.091060.000110.0002330.4350.052-2bPE40/1.60.0532.60.0638略略0.270.012-3PE75/1.251.1563.80.36770.00610.001970.840.2250 长乐市江田镇港西村农村饮水工程实施方案3供水系统设计3-4PE63/1.60.4751.40.23550.001250.00071.630.103-3aPE50/1.60.3940.80.30560.000900.000233.520.203a-3bPE40/1.60.0832.60.1068略略0.6180.053a-3cPE40/1.60.0832.60.1070略略0.6260.054-5PE50/1.60.1540.80.11124略略0.6460.081-6PE50/1.60.2440.80.1889略略1.490.136-6bPE40/1.60.0832.60.10140略略0.6180.106-6aPE40/1.60.0432.60.0565略略0.180.011-7PE160/1.04.721410.30694略略0.790.607-7aPE63/1.60.5451.40.2649略略2.080.127a-7bPE40/1.60.1132.60.1395略略1.090.117a-7cPE40/1.60.0732.60.0858略略0.490.037-8PE110/1.04.0596.80.5564略略3.620.258-9PE110/1.02.7196.80.3733略略1.770.069-10PE110/1.02.3569.80.3291略略1.380.1410-11PE110/1.01.6896.80.2321略略0.760.0211-12PE110/1.01.2296.80.1785略略0.430.0412-13PE110/1.00.9496.80.13101略略0.2710.0313-14PE50/1.60.2140.80.10174略略1.170.228-8aPE75/1.251.1963.80.3725略略3.210.088a-8ePE75/1.60.7563.80.23108略略1.530.168e-8fPE40/1.60.0632.60.1050略略0.370.028e-8gPE50/1.60.4440.80.3452略略4.360.258g-8iPE40/1.60.1232.60.14108略略1.270.158a-8bPE50/1.60.2040.80.1559略略1.080.079-9aPE40/1.60.1132.60.1390略略1.070.1110-10aPE50/1.60.540.80.3832略略5.470.2010a-10bPE40/1.60.132.60.1384略略0.920.0950 长乐市江田镇港西村农村饮水工程实施方案3供水系统设计11-11aPE50/1.60.1740.80.13143略略0.8070.1312-12aPE40/1.60.0932.60.1174略略0.760.0613-13aPE40/1.60.0732.60.10127略略0.490.0713-13bPE50/1.60.3640.80.2822略略3.050.0713b-13cPE40/1.60.1132.60.1392略略1.090.113.6.5管道施工管道采用明挖敷设，原土回填，开挖边坡根据地质条件及开挖深度确定：岩基段为1:0.25；淤泥段为1:2，一般土基段为1:0.5～0.67。原土回填压实系数0.90～0.95，管底采用碎石灌砂垫层。管道最小埋置深度：山坡地段及耕作地为0.7m，跨越公路处为1.0～1.2m。当管线转角小于5°时，则用承插管自身逐渐借转，每节管转角控制不大于1°。当管道转角大于5°，须设弯管，弯管及管道上三通均需设支墩，材料采用C15砼。管槽开挖、基础及回填断面见附图3。供水管与污水管交叉时，供水管应设在污水管上方，且不应有接口重叠。若给水管敷设在下面时，应采用钢管或钢套管，钢管伸出交叉管的长度每边不得小于3m，套管两端采用防水材料封闭。当供水管与污水管平行设置时，管外壁净距应不小于1.5m。穿越河道、公路、桥梁时采用钢管，钢管应进行内外防腐处理。为了提高管道的安全运行可靠性和维护方便，管道沿线隔0.5～1km设检修阀门。根据地形情况，管道隆起部位设排气阀，管道下凹部位设排水（泥）阀及相应附属建筑物。管道附属构筑物见附图4-6。50 长乐市江田镇港西村农村饮水工程实施方案4施工组织设计4施工组织设计4.1施工条件本工程位于XX市XX镇。项目区为丘陵间盆谷地的平原，地面坡度小，地形平坦开阔，水泥道路宽阔，四通八达连接各村，本工程交通条件十分便利，施工场地条件好，有利于施工布置和机械化施工。本工程项目区由XX市威立雅水务公司自来水厂供水，工程设计受益范围为XX、上垱两个自然村。现有XX市威立雅水务公司自来水厂供水建于上世纪八十年代，于上世纪九十年代进行改建，现供水规模为11万吨/日。本工程施工所需的土料全部利用开挖料中的适用料，砂、碎石、水泥、管道、水泵等直接从当地市场购买，施工用水直接从附近溪流中抽取，施工用电使用农网电。机械修配、加工和劳动力可以考虑利用当地资源。主体工程主要工程量见表4-1。主要工程量表表4-1项目名称单位数量PE100管道安装（热熔连接De160(1.0MPa)m858PE100管道安装（热熔连接De110(1.0MPa)m395PE100管道安装（热熔连接De90(1.0MPa)m37PE100管道安装（热熔连接De75(1.0MPa)m20750 长乐市江田镇港西村农村饮水工程实施方案4施工组织设计PE100管道安装（热熔连接De63(1.0MPa)m196PE100管道安装（热熔连接De50(1.0MPa)m997PE100管道安装（热熔连接De40(1.0MPa)m1197PE100管道安装（热熔连接De32(1.0MPa)m235PE100管道安装（热熔连接De25(1.0MPa)m1659人工管沟土方开挖m317580.5m3油动挖掘机挖土Ⅲ类土m3596填土夯实（槽坑）m3855人工挖装自卸汽车运土3kmm31450砂垫层m31187拆除砼路面20cm厚M213054.2施工总布置4.2.1施工总体布置原则项目区紧邻村镇，交通便利，施工场地开阔，水源、电源通至现场，因此，按照方便交通、有利生产、便于管理、合理利用、节约成本、保证质量的原则进行施工布置。项目施工营地、堆料场采取集中布置的方式，靠近村庄和道路，临时征用村建规划用地，而小型堆料场、拌和站等根据现场施工需要和所处位置分散布置。4.2.2施工营地布置⑴项目部本工程的项目部布置在XX村部内，设办公室、会议室。50 长乐市江田镇港西村农村饮水工程实施方案4施工组织设计施工临建系统布置，通过堆渣平整作为场地进行布置。主要布置设备维修间、模板加工间、水泥库、综合仓库、配电房、停车场、材料堆放场、砂石料堆及砼搅拌站，是本工程的生产服务中心。⑵主要生活、生产用房面积主要临时房建面积表表4-2序号项目建筑面积（m2）备注1水泥库20沥青油毛毡结构2工具杂品库20沥青油毛毡结构3配电棚10沥青油毛毡结构4现场值班室20沥青油毛毡结构合计70⑶主要临建设施布置①临时用地计划主要临时用地一览表表4-3序号临时设施占地面积（m2）位置及用途1临时房建120值班室、加工间、维修间、配电房、仓库等2拌和站50砼搅拌站用地3砂石料堆100堆放砂、石料等4停车场50用于停放施工车辆、施工机械等50 长乐市江田镇港西村农村饮水工程实施方案4施工组织设计合计320②场内交通布置场内交通结合村道进行，形成发达的场内交通网络，作为本工程前期施工的场内干道。③供水、供电系统布置供水系统：生产用水采用水泵从项目区内施工点邻近的河网中抽取，生活用水直接采用乡村自来水。供电系统：由项目村的380/220V低压架空线路引至。④砂、石料系统布置本工程砂碎石、石料直接从当地市场购买，供应到现场堆料场，布置在村建规划用地上。⑤砼系统布置砼系统由搅拌机、水泥库、砂石料堆组成，为确保砼质量，现场设试验室对砼质量进行跟踪控制。砼系统布置在施工营地，或直接布置在砼用料较集中的作业区。4.3施工技术本工程主要施工项目有：管道沟槽开挖、地基处理、接头施工、回填等。⑴管道沟槽开挖断面及尺寸考虑节省开挖土方量，有利施工，保证质量和安全。项目区土方开挖采用机械结合人工开挖，沟槽开挖断面采用梯形槽断面。管道沟槽深度应满足普通管段管顶离地面不小于70cm50 长乐市江田镇港西村农村饮水工程实施方案4施工组织设计，跨路管段应满足管顶离地面不小于100cm的要求，底宽应满足施工的要求，且应比输水管的外径两侧各大30cm以上，梯形断面的边坡应根据土质、地下水位情况，岩基段为1:0.1；淤泥段为1:2，一般土基段为1:0.5～0.67。管道开挖、回填断面详见附图3。⑵地基处理为了使管道荷载均匀传给下层地基，沟底必须挖平，确保管道不漏水，沟槽底部松软的要夯实，并铺设砂垫层，厚度10～20cm。碎石、砂料由当地购买，由汽车或拖拉机运到施工现场堆放，人工推双胶轮车运至工作面，人工铺设平整。⑶接头施工管道的折断及渗漏很大程度上取决于管道接头质量，球墨铸铁管采用承插式胶圈接口，PE管接头采用热熔粘接法，钢管采用螺纹连接。⑷回填先使沟槽底高程符合设计要求，待管槽底部处理后，再将管子放平对好位置，在管子两侧同时均匀填土到1/4～1/2管高，并夯实最后原土回填到地面高程，压实系数0.9~0.95。跨路管段应采用中砂回填到管顶，再用原土回填到地面高程，压实系数0.9～0.95。除用于回填的渣料就近堆放于附近空地，供土方回填使用外，其余渣料由4t自卸车运往弃渣场堆弃。土方回填全部利用开挖料，人工铺料，采用蛙式打夯机或人工分层夯实。50 长乐市江田镇港西村农村饮水工程实施方案4施工组织设计4.4施工管理4.4.1组织管理为切实抓好本工程的建设与管理，XX村成立农村饮水项目领导小组，由村主要领导担任领导小组组长，镇包村干部、分管村干、村片区干部为小组成员，负责工程的具体实施。4.4.2质量管理本工程对设计、施工队伍和人员，制订严格的选择、使用和管理办法，推行项目法人责任制、招标投标制和工程监理制。项目的承办单位要强化项目的管理，把好工程建设的4个关口。一是把好材料、设备的关口，本工程需要的材料主要是：水泥、碎石、砂、管道等，要推行由镇级集中采购的方法，保证质量，降低成本，坚决杜绝无生产厂家、无产品质量合格证、无产品质量说明书的三无产品和不符合工程要求的材料设备进入农村供水工程，防止不法厂家坑农害农的事件发生；二是要把好施工队伍的选择关，要实行项目法人责任制和招标制，选择有经验、有实力的专业队伍施工；三是要把好工程建设期间的质量监督关，要推广工程监理制，规范化管理工程建设，建立健全行之有效的工程质量责任制和监管机制，包括工程质量行政领导责任制、参建单位工程质量领导人责任制以及工程质量检查监督管理办法等。特别是要推广受益农户代表和技术人员全程跟班，参与工程建设过程的监督、检查，防止“豆腐渣”工程的出现；四是要严格把好工程验收关，项目完成后，建设单位在自验合格的基础上，向50 长乐市江田镇港西村农村饮水工程实施方案4施工组织设计镇政府提出验收申请，由镇政府组织有关部门验收。4.4.3资金管理在资金管理方面，要制定严格的资金管理办法，要采取专账储存，专款专用，公开账务，群众监督等措施。要做到资金安排与解困任务、规划名册一致，不得随意扩大解困人口范围，降低工程建设标准。资金支付要采取验收报账或部分报账的办法，根据进度报账，严禁挤占、挪用和截留工程建设资金。要加强对饮水解困资金的专项审计工作，财务审计与工程检查验收结合、防止弄虚作假，虚报工程的事情发生。要增加工程建设投资的透明度，对饮水解困工程的投资与构成实行公示，公示工程投资、国家补助、农民自筹的资金比例及数量。5.5施工总进度2011年8月底完成工程建设的前期准备工作。2011年9月初开始动工，力争2011年12月底投产供水，工程施工期4个月。施工时先安排管道施工定线，然后进行沟槽断面开挖、基础处理，而后进行铺设管道、管道接口施工、并分段进行覆土试压，最后进行土方回填到原地面高程。50 长乐市江田镇港西村农村饮水工程实施方案5环境保护5环境保护5.1环境影响本工程是水厂配水管道的延伸，产品是符合生活饮用标准的饮用水，因此，不论在建设期或生产期，都不会产生对环境有严重污染的排放物。对环境有影响的主要是以下几点：⑴施工期间对周围环境的影响。对此，施工期间应注意做好水土保持工作，精心周密地组织、安排施工，做到开挖、回填有序，及时清运余土，恢复地面和绿化工作。⑵生产废水主要来源于泵房、水池的冲洗和溢流水，由于冲洗和溢流水为净化水，其浊度低，水质良好，可以通过汇集沉淀后直接排出。5.2环境保护措施5.2.1尽量减少扬尘管道敷设宜开挖一段，敷设一段，覆土复原一段。在施工中，如遇睛天天气又起风的情况下，应对开挖土、弃土表面洒水同时及时清理装运弃土，防止大面积扬尘的发生。对装运弃土车辆要严格控制不超载，避免弃土沿途撒落。车辆驶出工地前应将车轮附着的泥土清理干净，防止沿途弃落地面，影响环境整洁卫生。弃土的运输要按指定的路线，弃土的处置要在指定地点，切实做好环保卫生和水土保持，防止建筑垃圾乱堆放。5.2.2严格控制施工噪声50 长乐市江田镇港西村农村饮水工程实施方案5环境保护工程施工开挖时机器声、运输车辆的喇叭声、工地发动机声、混凝土搅拌声及复土压路机声都能形成噪声。为减少施工对周围居民的影响，在施工工程距民居200m区域内，不允许晚上十时至次日上午六时内施工，施工设备应采用低噪声机械，以保证居民区的环境质量。5.2.3施工现场弃物要严格处置如管线工程施工要分多段同时进行时，施工承包单位为劳工提供膳宿，承建单位要与环卫部门联系，及时清理现场生活废弃物，还应教育施工人员不得随意乱丢废弃物，防止孳生蚊、蝇和产生臭气，既保证工人的施工生活环境，也不影响周围的卫生环境。50 长乐市江田镇港西村农村饮水工程实施方案6工程估算与资金筹措6工程概算与资金筹措6.1投资概况XX市XX镇XX村2011年饮水项目建设内容为:拟敷设配水干管、支管4122m；工程静态总投资为73.03万元，其中建安工程费为60.07万元，占总投资的82.3%；临时工程费为1.81万元，占总投资的2.5%；独立费用为7.67万元，占总投资的10.5%；基本预备费3.48万元，占总投资的4.7%。6.2编制依据福建省水利厅闽水[2005]财73号文关于颁发《福建省水利水电基建工程设计概(估)算编制办法》。6.3定额依据⑴福建省水利厅1997年颁发的《福建省水利水电建筑工程预算定额》；⑵闽水[2005]计73号文颁发的《水利水电工程施工机械台班费定额》，将一类费用乘1.45；⑶《福建省市政工程消耗量定额》（FJYD-401-2005）；⑷《福建省建筑工程消耗量定额》（FJYD-101-2005）；⑸《全国统一安装工程预算定额福建省综合单价表》（2002年版）；⑹《福建省建筑装饰装修工程消耗量定额》（FJYD-201-2005）；50 长乐市江田镇港西村农村饮水工程实施方案6工程估算与资金筹措⑺《全国统一市政工程预算定额福建省综合单价表》（2001版）；⑻XX市XX镇XX村饮水工程实施方案可研设计图纸。6.4工程单价取费及其他6.4.1基础单价依据⑴人工工资按28元/工日计算；⑵主要材料估算价格采用《福建省工程造价信息》2011年5月份综合工程所在地的材料价格；设备按国内代理商报价计列。6.4.2工程单价取费标准及其他⑴建筑及安装工程单价由定额直接费、其它直接费、间接费、计划利润、税金及定额扩大系数组成。其中其它直接费费率建筑工程3.0%、安装工程4.2%、计划利润5%、税金3.252%；间接费费率：土石方工程10%、砌石工程8%、混凝土工程10%、安装工程80%。⑵建设单位管理费、生产准备费按福建省水利厅闽水[2005]财73号文执行。⑶工程建设监理费：按闽建计[2001]18号文的规定执行。⑷勘测及设计费：按国家计委计价格[2002]10号文《工程勘察设计收费管理规定》执行。⑸基本预备费：按投资额的5%计算。4.5投资估算根据上述编制依据及定额依据，按以上基础材料单价以及项目工程量计算，本工程估算总投资69.9350 长乐市江田镇港西村农村饮水工程实施方案6工程估算与资金筹措万元，各部分投资构成详见下列总估算表。总估算表表6-1单位：万元编号工程和费用名称建安工程费安装工程费其他费用合计一建筑工程33.0127.06　60.071配水管网工程33.0127.06　60.07　　　　　　二临时工程1.811.811施工临时房屋建筑工程0.600.602其他临时工程1.211.21三独立费用7.677.671管线施工临时征地费　　1.51.52建设单位管理费　　223工程建设监理费1.881.884工程勘测及设计费　　1.61.65生产准备费（1.53%)　　0.410.416其他　　0.280.28　　　　　　四一至三部分合计34.8227.067.6769.55五基本预备费5%　　　3.48六总投资　　　73.0350 长乐市江田镇港西村农村饮水工程实施方案6工程估算与资金筹措建筑（安装）工程概算表表6-2单位：元编号项目名称单位工程量单价（元）合价（元）1土建工程330096.710030人工挖沟槽上口宽度≤1m深度≤1mⅢ类土m31758.5212.722333.210441挖掘机挖土油动挖掘机挖土Ⅲ类土m3596.312.31371.5110859海砂回填m31186.7849.0758235.2940101061填土夯实槽、坑m3855.127.866721.2440104005+40104006-40104006人机配合拆除混凝土类路面无筋厚度(20cm以内)m21305.2915.7720584.4240202096碎石底层人机配合厚度(10cm)m21305.2912.6816551.0840203041-40203042水泥混凝土路面现场拌制厚度(20cm)m21305.2972.4194516.0540203055水泥混凝土路面养生草袋养护m21305.291.261644.6740203053锯缝机锯缝缝深(4cm)m4572.42.2310196.4540203062混凝土路面真空吸水路面厚度(15～24cm)m21305.290.63822.3310299人工挖装自卸汽车运土运距3KM以内Ⅰ、Ⅱ类土m31499.7127.5341287.028-340（安装）室内管道凿槽、刨沟、混凝土结构(宽90×深90mm以内)m165924.240147.8（安装）室内管道沟槽恢复沟槽尺寸(宽90×深90mm以内)10m165.947.927949.9340609043-40609044砖砌矩形水表井井室净空尺寸(2.15×1.1m)井室净高(1.4m)座12019.892019.8940609017-40609018砖砌圆形直筒式阀门井井内径(1.2m)井深(1.4m)座41209.75483940609058-40609059圆形排泥湿井井内径(0.8m)井深(1.4m)座1876.82876.822安装工程270588.140601174PE100管安装(热熔连接)De25(1.6Mpa)m16597.1611878.4440601175PE100管安装(热熔连接)De32(1.6Mpa)m71110.757643.2540601176PE100管安装(热熔连接)De40(1.6Mpa)m132515.6320709.7550 长乐市江田镇港西村农村饮水工程实施方案6工程估算与资金筹措40601177PE100管安装(热熔连接)De50(1.6Mpa)m99723.2323160.3140601178PE100管安装(热熔连接)De63(1.6Mpa)m19635.917038.3640601179PE100管安装(热熔连接)De75(1.25Mpa)m20742.468789.2240601180PE100管安装(热熔连接)De90(1.0Mpa)m3749.771841.4940601181PE100管安装(热熔连接)De110(1.0Mpa)m39573.2628937.740601182PE100管安装(热熔连接)De160(1.0Mpa)m858148.87127730.4640602203PE正三通De50*50个138.3938.3940602205PE正三通De75*75个169.9669.9640602204PE异径三通De63*40个336.43109.2940602203PE异径三通De63*50个138.6238.6240602205PE异径三通De75*40个257.76115.5240602205PE异径三通De75*50个363.18189.5440602206PE异径三通De90*40个179.4579.4540602206PE异径三通De90*50个392.11276.3340602207PE异径三通De110*50个2138.07276.1440602207PE异径三通De110*63个1141.23141.2340602207PE异径三通De110*75个1143.04143.0440602207PE异径三通De110*90个1144.39144.3940602208PE异径三通De160*90个1301.05301.0540602205PE异径直接De75*63个132.9132.9140602206PE异径直接De90*75个147.3747.3740602207PE异径直接De110*50个156.7356.7340602208PE异径直接De160*110个1136.57136.5740602203PE盘接短管De50个228.2356.4640602205PE盘接短管De75个259.57119.1450 长乐市江田镇港西村农村饮水工程实施方案6工程估算与资金筹措40602206PE盘接短管De90个465.9263.640602207PE盘接短管De110个486.01344.0440602208PE盘接短管De160个2161.69323.3840605056Z45T-10阀门安装DN40个1176.72176.7240605057ZT45-10阀门安装DN65个1288.12288.1240605059ZT45-10阀门安装DN80个3372.131116.3940605059ZT45-10阀门安装DN100个3501.651504.9540605061ZT45-10阀门安装DN150个2889.831779.6640605059HH44X-10止回阀门DN100个1727.59727.5940605061HH44X-10止回阀门DN150个11002.81002.840605056CARX自动放气阀门安装DN50个2734.121468.248-505（安装）可曲挠橡胶接头公称直径(80m以内)个1363.31363.318-506（安装）可曲挠橡胶接头公称直径(100mm以内)个2425.89851.788-508（安装）可曲挠橡胶接头公称直径(150mm以内)个1773.75773.7540605170带盘水表DN80组1721.45721.4540605171带盘水表DN100组1925.27925.2740605172带盘水表DN150组11551.821551.8240607001管道水压试验公称直径(100mm以内)m55271.518345.7740607002管道水压试验公称直径(200mm以内)m8582.291964.8240607054管道消毒冲洗公称直径(100mm以内)m55270.854697.9540607055管道消毒冲洗公称直径(200mm以内)m8581.511295.58合计600684.850 长乐市江田镇港西村农村饮水工程实施方案6工程估算与资金筹措临时工程及独立费用概算表表6-3单位：元编号项目名称单位工程量单价合计一临时工程　　1.811施工临时房屋建筑工程项60.071.00%0.602其他临时工程项60.672.00%1.21二独立费用　　7.391管线施工临时征地费项11.51.52建设单位管理费项1223工程建设监理费项11.881.884工程勘测及设计费项11.61.65生产准备费（1.53%)元27.061.53%0.416其他　　　　工程保险费元61.900.00450.28　　　　　　　　　　　　　　　50 长乐市江田镇港西村农村饮水工程实施方案4工程估算与资金筹措单价分析汇总表表6-4单位：元编号项目单位报价单价(元)其中人工费材料费机械费其他费用其他直接费间接费利润税金1人工挖沟槽上口宽度≤1m深度≤1mⅢ类土m312.710.180.160.311.060.590.42挖掘机挖土油动挖掘机挖土Ⅲ类土m32.30.171.540.170.060.190.110.073海砂回填m349.079.2428.751.780.181.24.112.261.554填土夯实槽、坑m37.866.360.040.190.660.360.255人机配合拆除混凝土类面层路面无筋厚度(20cm以内)m215.776.930.255.650.391.320.730.56碎石底层人机配合厚度(10cm)m212.680.78.41.230.311.060.590.47水泥混凝土路面现场拌制厚度(20cm)m272.416.2451.7111.776.073.342.288水泥混凝土路面养生草袋养护m21.260.080.940.030.110.060.049锯缝机锯缝缝深(4cm)m2.230.571.030.220.050.190.10.0710混凝土路面真空吸水混凝土路面厚度(15～24cm)m20.630.280.060.170.020.050.030.0211人工挖装自卸汽车运土运距3KM以内Ⅰ、Ⅱ类土m327.535.8216.460.130.672.311.270.8750 长乐市江田镇港西村农村饮水工程实施方案4工程估算与资金筹措12室内管道凿槽、刨沟、混凝土结构(宽90×深90mm以内)m24.219.60.10.592.031.120.7613室内管道沟槽恢复沟槽尺寸(宽90×深90mm以内)10m47.9213.1625.851.174.022.211.5114砖砌矩形水表井井室净空尺寸(2.15×1.1m)井室净高(1.4m)座2020304.041344.925.9350.25138.0193.1663.6215砖砌圆形直筒式阀门井井内径(1.2m)井深(1.4m)座1210166.56832.334.2130.0982.6655.7938.116圆形排泥湿井井内径(0.8m)井深(1.4m)座876.8114.08607.185.7921.8159.9140.4427.6217PE100管安装(热熔连接)De25(1.6Mpa)m7.160.964.630.010.240.760.330.2318PE100管安装(热熔连接)De32(1.6Mpa)m10.751.027.710.010.370.810.50.3419PE100管安装(热熔连接)De40(1.6Mpa)m15.631.0811.910.030.550.860.720.4920PE100管安装(热熔连接)De50(1.6Mpa)m23.231.1418.520.030.830.911.070.7321PE100管安装(热熔连接)De63(1.6Mpa)m35.911.3229.410.041.291.061.661.1322PE100管安装(热熔连接)De75(1.25Mpa)m42.461.6634.460.191.531.331.961.3423PE100管安装(热熔连接)De90(1.0Mpa)m49.771.8840.50.231.791.52.31.5724PE100管安装(热熔连接)De110(1.0Mpa)m73.262.360.510.282.651.843.382.3125PE100管安装(热熔连接)De160(1.0Mpa)m148.92.63126.750.385.452.116.874.6950 长乐市江田镇港西村农村饮水工程实施方案4工程估算与资金筹措26PE正三通De50*50个38.392.7728.830.251.342.221.771.2127PE正三通De75*75个69.964.3152.431.872.463.453.232.228PE异径三通De63*40个36.433.5325.630.381.242.821.681.1529PE异径三通De63*50个38.622.7729.030.251.352.221.781.2230PE异径三通De75*40个57.764.3141.631.872.013.452.661.8231PE异径三通De75*50个63.184.3146.431.872.213.452.911.9932PE异径三通De90*40个79.454.7660.041.872.83.813.662.533PE异径三通De90*50个92.114.7671.241.873.273.814.252.934PE异径三通De110*50个138.15.6110.441.874.954.486.374.3535PE异径三通De110*63个141.25.6113.241.875.074.486.514.4536PE异径三通De110*75个1435.6114.841.875.144.486.64.5137PE异径三通De110*90个144.45.6116.041.875.194.486.664.5538PE异径三通De160*90个301.16.58252.042.8210.985.2613.889.4839PE异径直接De75*63个32.914.3119.631.871.083.451.521.0450 长乐市江田镇港西村农村饮水工程实施方案4工程估算与资金筹措40PE异径直接De90*75个47.374.7631.641.871.613.812.191.4941PE异径直接De110*50个56.735.638.441.871.934.482.621.7942PE异径直接De160*110个136.66.58106.442.824.875.266.34.343PE盘接短管De50个28.232.7719.830.250.962.221.30.8944PE盘接短管De75个59.574.3143.231.872.083.452.751.8845PE盘接短管De90个65.94.7648.041.872.33.813.042.0846PE盘接短管De110个86.015.664.361.873.024.483.972.7147PE盘接短管De160个161.76.58128.682.825.85.267.465.0948Z45T-10阀门安装DN40个176.73.36150.56.462.698.155.5749ZT45-10阀门安装DN65个288.15.32245.6410.544.2613.299.0850ZT45-10阀门安装DN80个372.18.06315.1613.586.4517.1611.7251ZT45-10阀门安装DN100个501.78.06429.8118.396.4523.1415.852ZT45-10阀门安装DN150个889.88.99771.7932.797.1941.0428.0353HH44X-10止回阀门DN100个727.68.06629.8126.796.4533.5622.9250 长乐市江田镇港西村农村饮水工程实施方案4工程估算与资金筹措54HH44X-10止回阀门DN150个10038.99871.7936.997.1946.2531.5855CARX自动放气阀门安装DN50个734.13.36643.9127.192.6933.8623.1256可曲挠橡胶接头公称直径(80m以内)个363.328.88245.9424.6112.5823.116.7611.4457可曲挠橡胶接头公称直径(100mm以内)个425.936.1286.1327.0514.6728.8819.6413.4158可曲挠橡胶接头公称直径(150mm以内)个773.847.12572.7528.8827.2537.735.6924.3759带盘水表DN80组721.552.09540.865.6925.1441.6733.2722.7260带盘水表DN100组925.361.64702.777.3332.4149.3142.6729.1461带盘水表DN150组155279.231224.98.7455.1463.3871.5748.8862管道水压试验公称直径(100mm以内)m1.510.410.450.160.040.330.070.0563管道水压试验公称直径(200mm以内)m2.290.640.630.280.070.510.110.0764管道消毒冲洗公称直径(100mm以内)m0.850.350.140.020.280.040.0365管道消毒冲洗公称直径(200mm以内)m1.510.460.520.040.370.070.0550 长乐市江田镇港西村农村饮水工程实施方案4工程估算与资金筹措施工机械台班费汇总表表6-5单位：元编号名称及规格单位台班费其中一类费用二类费用三类费用1挖掘机(油动)0.5m3台班614.273142.593471.682蛙式夯实机2.8KW台班74.1216.06168.063自卸汽车5t台班482.585107.605374.984电动滚筒式混凝土搅拌机400L台班116.7540.83275.9185振捣器插入式2.2KW台班20.0612.028.046振捣器平板式2.2KW台班16.998.958.047风动凿岩机手持式台班7.888锯缝机台班26.589立式钻床Φ25台班95.5110试压泵25MPa台班117.5611真空泵吸水机台班34.5512热熔焊接机SH-63台班14.913热熔焊接机SHD-160C台班55.4514直流电焊机20kW台班59.0815电动路面破碎机台班2016管子切断机Φ60～150台班39.9817管子切断机Φ150台班38.5450 长乐市江田镇港西村农村饮水工程实施方案4工程估算与资金筹措材料价格汇总表表6-6序号名称及规格单位单价(元)备注1水泥32.5kg0.522　2水泥42.5kg0.53　3海砂m325　4中(细)砂m396　5中砂m3120　6碎石5～40mmm370　7水m32.5　8电kW·h0.67　9柴油kg8.66　10PE100管De25(1.6Mpa)m4.63　11PE100管De32(1.6Mpa)m7.7　12PE100管De40(1.6Mpa)m11.9　13PE100管De50(1.6Mpa)m18.51　14PE100管De63(1.6Mpa)m29.4　15PE100管De75(1.25Mpa)m34.44　16PE100管De90(1.0Mpa)m40.48　17PE100管De110(1.0Mpa)m60.48　18PE100管De160(1.0Mpa)m126.716.6资金筹措在资金筹集上，以村50 长乐市江田镇港西村农村饮水工程实施方案4工程估算与资金筹措自筹为主，国家财政适当扶持的原则，积极引入市场机制，广泛调动各方面的积极性，鼓励用水户、企事业经济团体和民间游资投资入股，推行多元化投入、标准化建设、市场化运作、股份制管理，集中资金解决饮水困难。本项目总投资73.03万元，上级补助50万元，村自筹23万元。50 长乐市江田镇港西村农村饮水工程实施方案运行管理7运行管理7.1运行管理7.1.1经营管理模式本工程建设内容主要是XX镇XX村的供水工程，建成后的日常维修与管理由XX镇XX村村委会运行管理。7.1.2组织管理措施⑴建立健全本工程管理机构；⑵配备经技术培训、考核合格、持上岗证、操作熟练的运行管理人员；⑶根据供水站设施的技术条件，制定运行和维护的规章制度，建立和健全设施使用的责任制度；⑷对运行管理人员进行定期考核奖惩；⑸组织运行管理人员提前进岗，参与供水站及输配水管网施工安装、调试、验收的全过程，为以后的正常运行奠定基础。7.1.3运行管理措施⑴按规定，计量购水量、销售水量。对管网末梢水进行化验；⑵建立输配水管网设施档案，积累技术资料。项目建成后，配水管道应有竣工图及验收单，包括平面图、纵断面图、坐标、位置、埋深、管材、管径、蝶阀、排气排泥阀等附属设施纪录卡片；⑶50 长乐市江田镇港西村农村饮水工程实施方案运行管理输配水管网设施的维修严格按照操作规程、质量标准做好设施的维修工作。管道一般采取随坏随修，对其附属设施如蝶阀、排气阀、排泥阀等应进行定期的检查修护，对管道埋置沿线占压管道的房屋或其它设施应按有关国家法规进行及时拆除；⑷观测配水管网中的水压、流量与流向的工作，在管网中干管交叉点、大用水户附近、密集居民区、管网末梢或低压区等设立测压点，安装压力表，及时掌握管网中压力情况，以利于水厂调度人员合理调配，以保证配水管网服务水压；⑸把管道检漏作为一项日常工作，可采用音听检漏、区域测漏等办法检测配水管网漏水情况，及时采取措施。管道检漏不仅可节约水资源和量，降低供水成本，还可减少对道路及其它建筑物的危害；⑹建立水厂运行管理信息交流制度，定期总结运行经验。50'
