浅议pvc-u管在农村饮水安全工程中应用

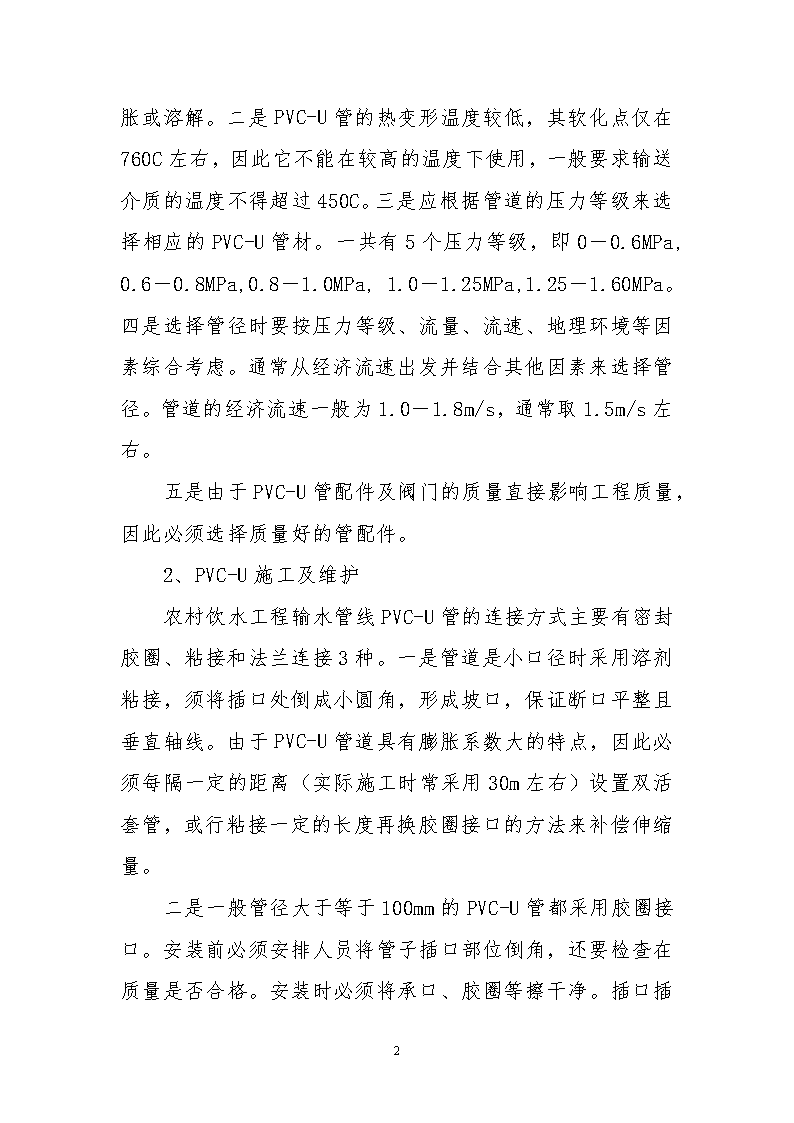

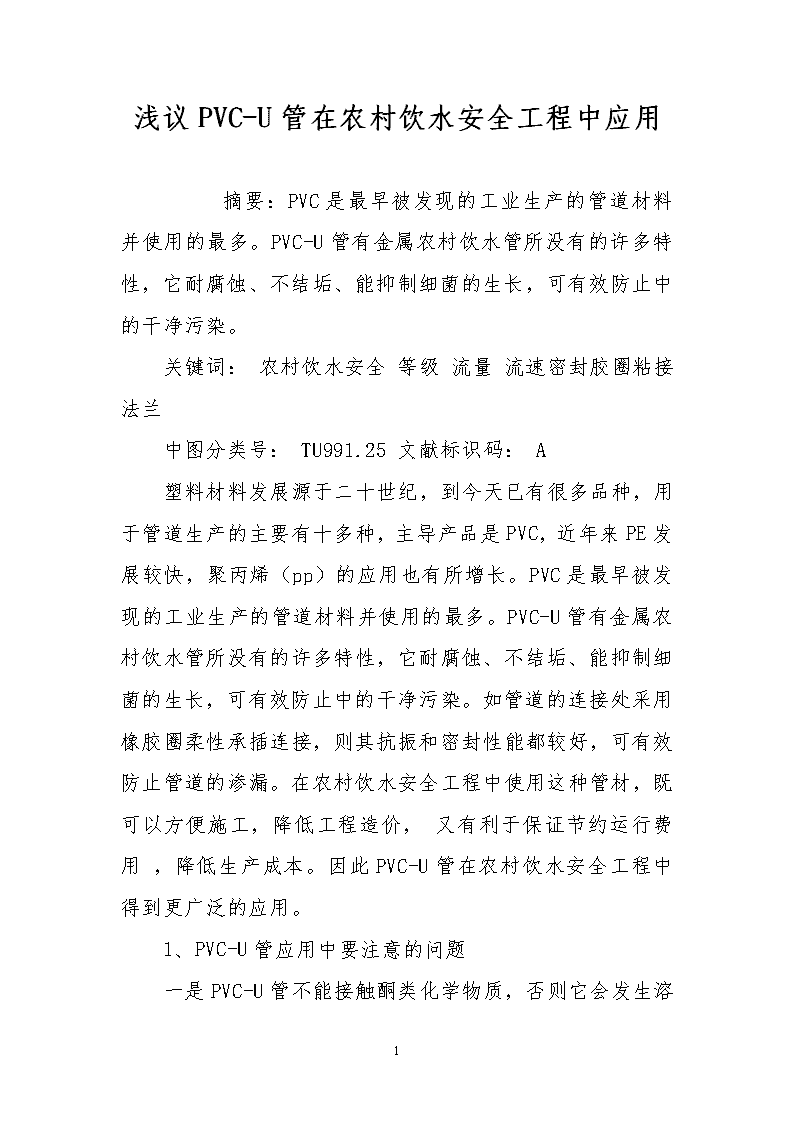

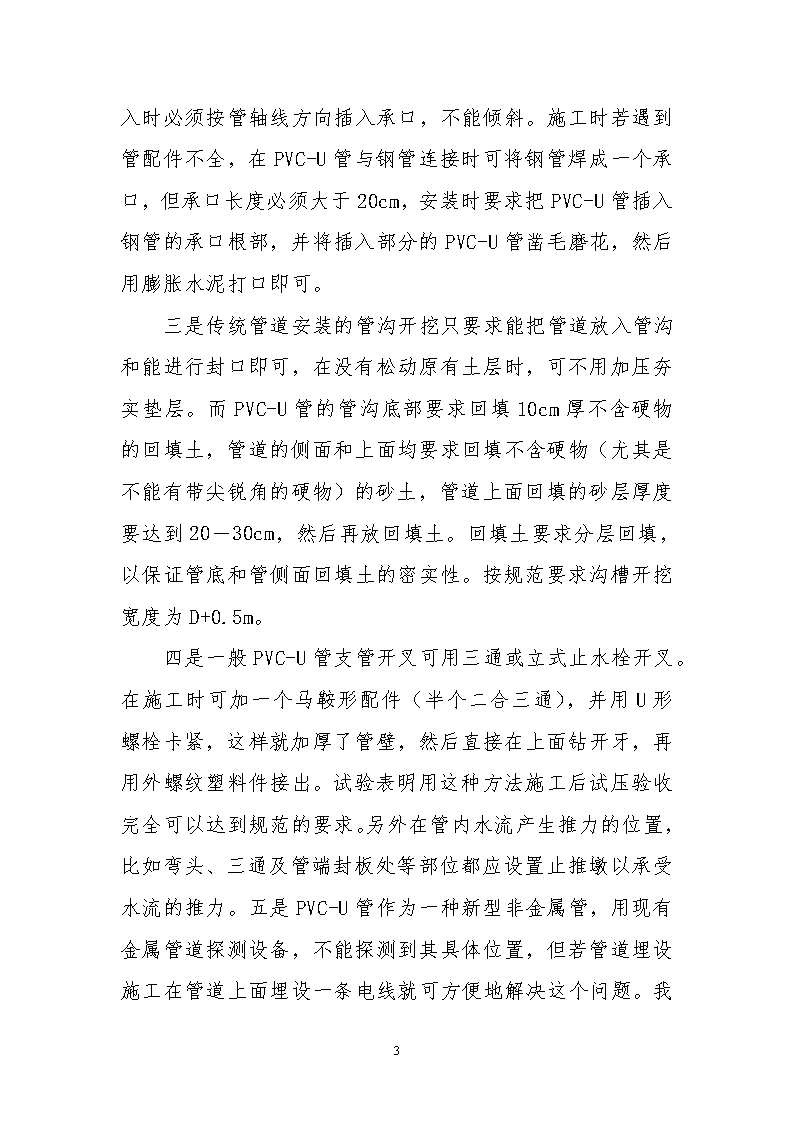

'浅议PVC-U管在农村饮水安全工程中应用　　摘要：PVC是最早被发现的工业生产的管道材料并使用的最多。PVC-U管有金属农村饮水管所没有的许多特性，它耐腐蚀、不结垢、能抑制细菌的生长，可有效防止中的干净污染。关键词：农村饮水安全等级流量流速密封胶圈粘接法兰中图分类号：TU991.25文献标识码：A塑料材料发展源于二十世纪，到今天已有很多品种，用于管道生产的主要有十多种，主导产品是PVC，近年来PE发展较快，聚丙烯（pp）的应用也有所增长。PVC是最早被发现的工业生产的管道材料并使用的最多。PVC-U管有金属农村饮水管所没有的许多特性，它耐腐蚀、不结垢、能抑制细菌的生长，可有效防止中的干净污染。如管道的连接处采用橡胶圈柔性承插连接，则其抗振和密封性能都较好，可有效防止管道的渗漏。在农村饮水安全工程中使用这种管材，既可以方便施工，降低工程造价，又有利于保证节约运行费用，降低生产成本。因此PVC-U管在农村饮水安全工程中得到更广泛的应用。1、PVC-U管应用中要注意的问题6 一是PVC-U管不能接触酮类化学物质，否则它会发生溶胀或溶解。二是PVC-U管的热变形温度较低，其软化点仅在760C左右，因此它不能在较高的温度下使用，一般要求输送介质的温度不得超过450C。三是应根据管道的压力等级来选择相应的PVC-U管材。一共有5个压力等级，即0－0.6MPa,0.6－0.8MPa,0.8－1.0MPa,1.0－1.25MPa,1.25－1.60MPa。四是选择管径时要按压力等级、流量、流速、地理环境等因素综合考虑。通常从经济流速出发并结合其他因素来选择管径。管道的经济流速一般为1.0－1.8m/s，通常取1.5m/s左右。五是由于PVC-U管配件及阀门的质量直接影响工程质量，因此必须选择质量好的管配件。2、PVC-U施工及维护农村饮水工程输水管线PVC-U管的连接方式主要有密封胶圈、粘接和法兰连接3种。一是管道是小口径时采用溶剂粘接，须将插口处倒成小圆角，形成坡口，保证断口平整且垂直轴线。由于PVC-U管道具有膨胀系数大的特点，因此必须每隔一定的距离（实际施工时常采用30m左右）设置双活套管，或行粘接一定的长度再换胶圈接口的方法来补偿伸缩量。6 二是一般管径大于等于100mm的PVC-U管都采用胶圈接口。安装前必须安排人员将管子插口部位倒角，还要检查在质量是否合格。安装时必须将承口、胶圈等擦干净。插口插入时必须按管轴线方向插入承口，不能倾斜。施工时若遇到管配件不全，在PVC-U管与钢管连接时可将钢管焊成一个承口，但承口长度必须大于20cm，安装时要求把PVC-U管插入钢管的承口根部，并将插入部分的PVC-U管凿毛磨花，然后用膨胀水泥打口即可。三是传统管道安装的管沟开挖只要求能把管道放入管沟和能进行封口即可，在没有松动原有土层时，可不用加压夯实垫层。而PVC-U管的管沟底部要求回填10cm厚不含硬物的回填土，管道的侧面和上面均要求回填不含硬物（尤其是不能有带尖锐角的硬物）的砂土，管道上面回填的砂层厚度要达到20－30cm，然后再放回填土。回填土要求分层回填，以保证管底和管侧面回填土的密实性。按规范要求沟槽开挖宽度为D+0.5m。四是一般PVC-U管支管开叉可用三通或立式止水栓开叉。在施工时可加一个马鞍形配件（半个二合三通），并用U形螺栓卡紧，这样就加厚了管壁，然后直接在上面钻开牙，再用外螺纹塑料件接出。试验表明用这种方法施工后试压验收完全可以达到规范的要求。另外在6 管内水流产生推力的位置，比如弯头、三通及管端封板处等部位都应设置止推墩以承受水流的推力。五是PVC-U管作为一种新型非金属管，用现有金属管道探测设备，不能探测到其具体位置，但若管道埋设施工在管道上面埋设一条电线就可方便地解决这个问题。我们在管径DN≥90时选用了4mm绿色塑皮单支铜芯电线，在管径DN≤60mm时选用了2.5mm绿色塑皮单支铜芯电线（金属导线的安电气导线的妆方式处理，绞接的部位长度不得少于0.8m，要求妆部分不要去除外层绝缘塑胶皮，以防止接头过早氧化。3、PVC-U管道漏水原因6 一是管材管件的大小尺寸应符合相应的标准规范；配合的间隙如果太小，在涂刷粘接剂后，由于阻力太大插到规定的尝试相当困难，特别是圈套口径的管件，有时出现插到一半就再也推不到位的情况，在这种情况下，操作者可能出现以下几种可能：1、虽然没插到位，凑合着用，结果因插入深度浅试压时脱节漏水。2、用垫木板强行砸进，这种方法虽能插到规定的深度，但方法欠妥，特别是高温天气，粘接剂涂刷后固化很快，在粘接面正固化借助外力强行插入，造成粘接强度降低，给管道的正常运行留下隐患；管材下管件间隙配合过大，依靠粘接剂填补缝隙的方法有失科学。施工人员在粘接前都要用管材、管件试插一次，正常情况下，试插到规定深度1/2－1/3时，配合的间隙较为理想，管材、管件合适的配合间隙，是保证粘接效果的前提。二是管材、管件的堆放，要严格按相关规定执行，特别是薄壁的承插口粘接管材，严禁不规范堆放或长时间堆放太高，使承口部位受到外力形成椭圆，严重椭圆的管材或者插入不到位或者局部间隙较大，粘接连接后，剪切强度降低。三是粘接剂又叫601粘接剂，是由过氯乙烯树脂与其它有机溶剂按一定的比例制成的。按《埋地硬聚氯乙烯给水管道工程技术规程》规定：其剪切强度应≥5MPa,高质量的粘接剂接效果的首要条件。四、PVC-U管道漏水解决方案根据漏水情况，PVC-U管道维修可采用换管、套补粘接、玻璃钢法和焊接等方法修补：一是管材大面积损坏的需更换整段，可采用双承口（活接管管件）连接更换管道的方法。此方法施工时注意将插入管端倒角形成坡口，并且原有管段和替换的管道的插入管端都要标刻插入长度标线。二是套补粘接法主要是针对管道穿小孔和接头渗漏的情况。选用相同口径的管材长约15－20cm，将其纵向剖开，按粘接接头的程序将套管内面和被补管材外表打毛，涂胶后套在漏水处贴紧即可。三是玻璃钢法用环氧树脂加固化剂配成树脂溶液，用玻璃纤维布浸上树脂溶液后再均匀地缠绕在管道或接头渗漏处，经固化后成为玻璃钢即可止水补漏。有时还可在漏水点处加上不锈钢箍夹以夹玻璃纤维布。6 由于PVC-U管无毒、低成本、易安装等特点，因此PVC-U管在农村饮水工程的已经大量使用。但是PVC-U管材的冲击性能较差冬季不易施工等也制约了PVC-U管进一步的发展，因此高韧性高强度PVC-U管材在农村饮水工程中的前景会更好。参考文献：1、《建筑排水用硬聚氯乙烯(PVC-U)管材质量规范》2、PVC的施工验收规范:CECS17-2000《埋地硬聚氯乙烯给水管道工程技术3、PVC-U管成井技术规范作者简介；陈福彬：（1968—）男，黑龙江省肇东市人，高级工程师。6'
