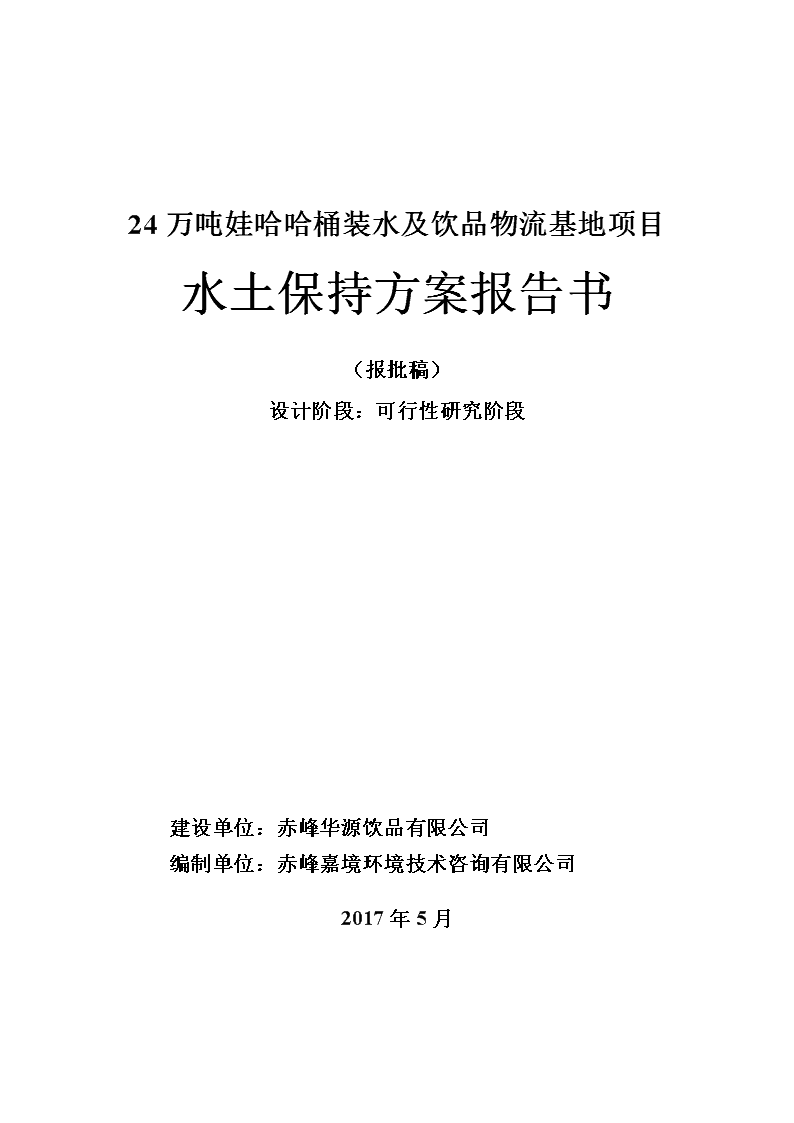

'24万吨娃哈哈桶装水及饮品物流基地项目水土保持方案报告书(报批稿)设计阶段:可行性研究阶段建设单位:赤峰华源饮品有限公司编制单位:赤峰嘉境环境技术咨询有限公司2017年5月

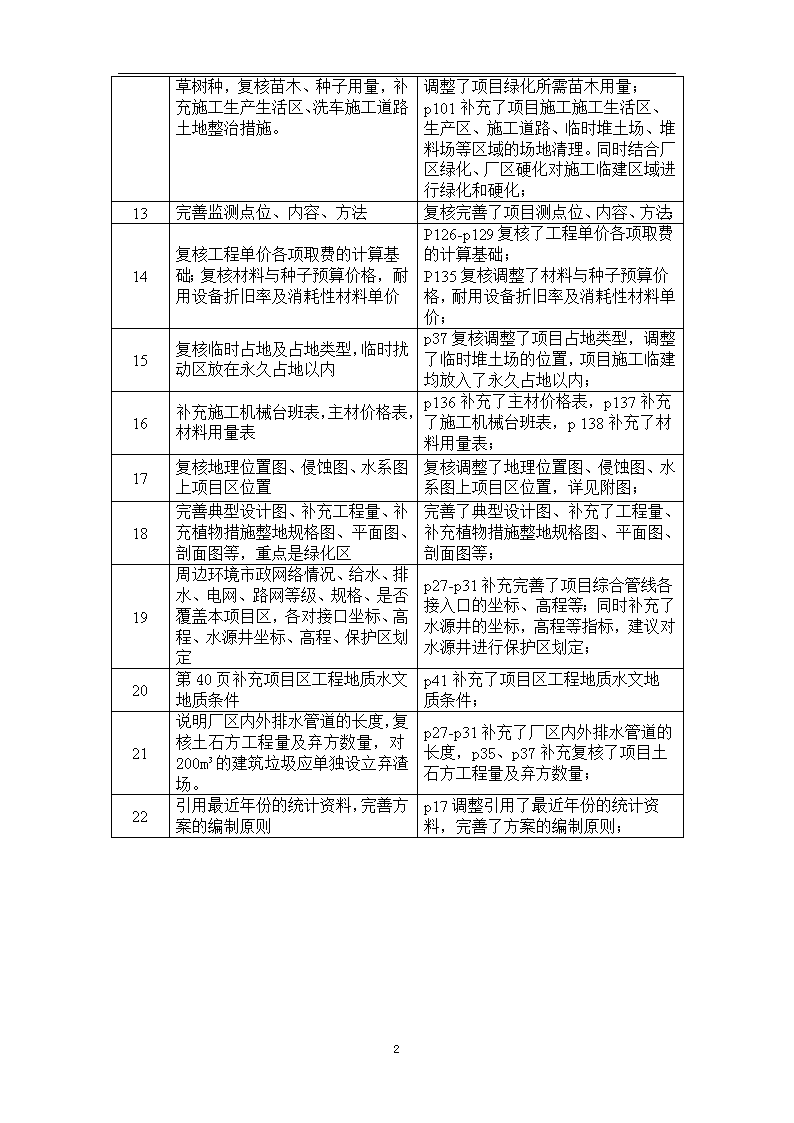

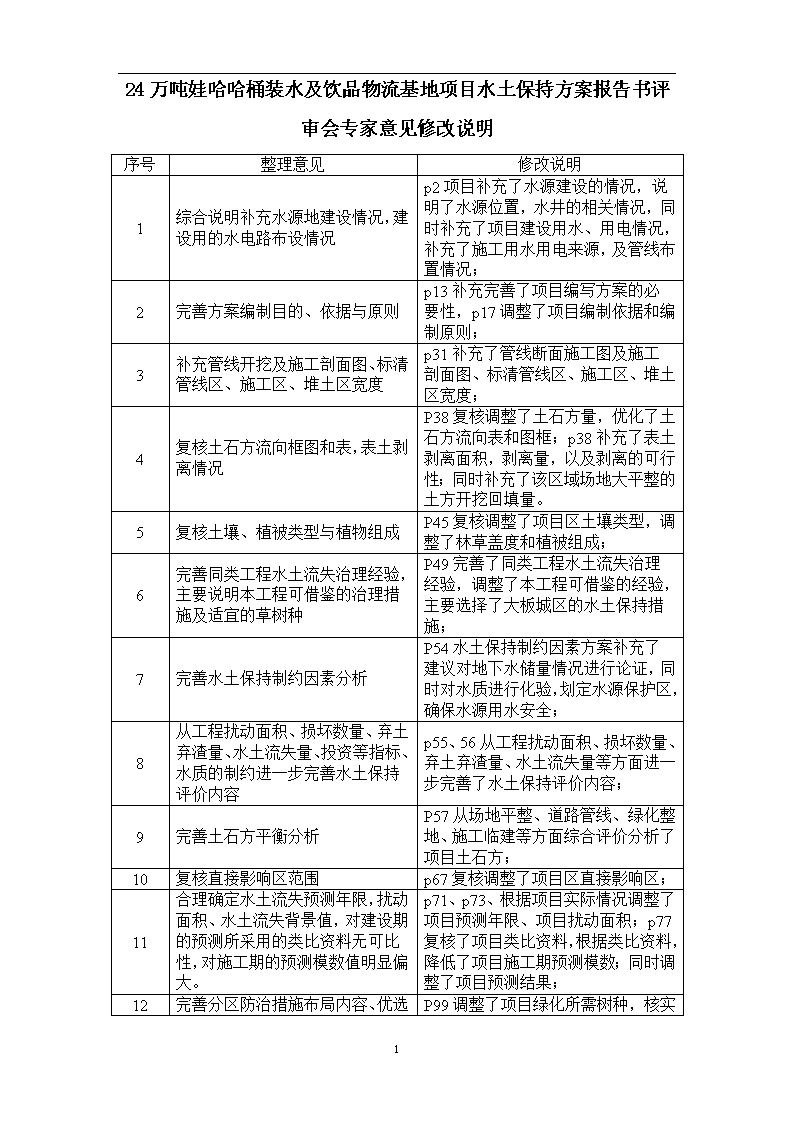

24万吨娃哈哈桶装水及饮品物流基地项目水土保持方案报告书评审会专家意见修改说明序号整理意见修改说明1综合说明补充水源地建设情况,建设用的水电路布设情况p2项目补充了水源建设的情况,说明了水源位置,水井的相关情况,同时补充了项目建设用水、用电情况,补充了施工用水用电来源,及管线布置情况;2完善方案编制目的、依据与原则p13补充完善了项目编写方案的必要性,p17调整了项目编制依据和编制原则;3补充管线开挖及施工剖面图、标清管线区、施工区、堆土区宽度p31补充了管线断面施工图及施工剖面图、标清管线区、施工区、堆土区宽度;4复核土石方流向框图和表,表土剥离情况P38复核调整了土石方量,优化了土石方流向表和图框;p38补充了表土剥离面积,剥离量,以及剥离的可行性;同时补充了该区域场地大平整的土方开挖回填量。5复核土壤、植被类型与植物组成P45复核调整了项目区土壤类型,调整了林草盖度和植被组成;6完善同类工程水土流失治理经验,主要说明本工程可借鉴的治理措施及适宜的草树种P49完善了同类工程水土流失治理经验,调整了本工程可借鉴的经验,主要选择了大板城区的水土保持措施;7完善水土保持制约因素分析P54水土保持制约因素方案补充了建议对地下水储量情况进行论证,同时对水质进行化验,划定水源保护区,确保水源用水安全;8从工程扰动面积、损坏数量、弃土弃渣量、水土流失量、投资等指标、水质的制约进一步完善水土保持评价内容p55、56从工程扰动面积、损坏数量、弃土弃渣量、水土流失量等方面进一步完善了水土保持评价内容;9完善土石方平衡分析P57从场地平整、道路管线、绿化整地、施工临建等方面综合评价分析了项目土石方;10复核直接影响区范围p67复核调整了项目区直接影响区;11合理确定水土流失预测年限,扰动面积、水土流失背景值,对建设期的预测所采用的类比资料无可比性,对施工期的预测模数值明显偏大。p71、p73、根据项目实际情况调整了项目预测年限、项目扰动面积;p77复核了项目类比资料,根据类比资料,降低了项目施工期预测模数;同时调整了项目预测结果;12P994
完善分区防治措施布局内容、优选草树种,复核苗木、种子用量,补充施工生产生活区、洗车施工道路土地整治措施。调整了项目绿化所需树种,核实调整了项目绿化所需苗木用量;p101补充了项目施工施工生活区、生产区、施工道路、临时堆土场、堆料场等区域的场地清理。同时结合厂区绿化、厂区硬化对施工临建区域进行绿化和硬化;13完善监测点位、内容、方法复核完善了项目测点位、内容、方法;14复核工程单价各项取费的计算基础;复核材料与种子预算价格,耐用设备折旧率及消耗性材料单价P126-p129复核了工程单价各项取费的计算基础;P135复核调整了材料与种子预算价格,耐用设备折旧率及消耗性材料单价;15复核临时占地及占地类型,临时扰动区放在永久占地以内p37复核调整了项目占地类型,调整了临时堆土场的位置,项目施工临建均放入了永久占地以内;16补充施工机械台班表,主材价格表,材料用量表p136补充了主材价格表,p137补充了施工机械台班表,p138补充了材料用量表;17复核地理位置图、侵蚀图、水系图上项目区位置复核调整了地理位置图、侵蚀图、水系图上项目区位置,详见附图;18完善典型设计图、补充工程量、补充植物措施整地规格图、平面图、剖面图等,重点是绿化区完善了典型设计图、补充了工程量、补充植物措施整地规格图、平面图、剖面图等;19周边环境市政网络情况、给水、排水、电网、路网等级、规格、是否覆盖本项目区,各对接口坐标、高程、水源井坐标、高程、保护区划定p27-p31补充完善了项目综合管线各接入口的坐标、高程等;同时补充了水源井的坐标,高程等指标,建议对水源井进行保护区划定;20第40页补充项目区工程地质水文地质条件p41补充了项目区工程地质水文地质条件;21说明厂区内外排水管道的长度,复核土石方工程量及弃方数量,对200m³的建筑垃圾应单独设立弃渣场。p27-p31补充了厂区内外排水管道的长度,p35、p37补充复核了项目土石方工程量及弃方数量;22引用最近年份的统计资料,完善方案的编制原则p17调整引用了最近年份的统计资料,完善了方案的编制原则;4
目录1综合说明11.1项目概况11.2项目所在地水土流失重点防治区划分51.3水土保持分析与评价51.4防治责任范围及防治分区71.5水土流失调查与预测71.6水土流失防治措施布局及主要工程量81.7水土保持监测91.8水土保持投资估算及效益分析101.9结论与建议102方案编制总则132.1方案编制目的及意义132.2编制依据142.3水土流失防治执行标准182.3指导思想182.4方案编制原则182.5方案设计深度及设计水平年213项目概况223.1主体工程概况223.2工程组成与布局253.3施工组织333.4施工工艺353.5拆迁与安置情况373.6工程征占地373.7工程土石方量及流向383.8工程投资及施工进度404项目区概况424.1项目区自然概况424
4.2项目区社会经济概况及土地利用现状464.3水土流失及水土保持现状475主体工程水土保持分析与评价515.1主体工程选址水土保持制约性因素分析与评价515.2项目选址及总平面布置方案分析545.3主体工程方案比选的水土保持分析与评价545.4主体工程的水土保持分析与评价555.5主体工程施工条件、施工组织、施工时序分析与评价585.6主体工程设计水土保持工程分析与评价615.5工程建设与生产对水土流失影响因素分析645.6结论656防治责任范围及防治分区666.1水土流失防治责任范围666.2水土流失防治分区687水土流失调查与预测697.1水土流失成因、类型及分布697.2水土流失调查预测单元及预测时段707.3预测内容及方法717.4预测结果737.5水土流失危害817.6水土流失预测结果及综合分析818防治目标及防治措施布设858.1水土流失防治目标858.2水土流失防治措施布设原则868.3水土流失防治措施体系和总体布局868.4防治措施设计908.5防治措施与工程量1048.6水土保持施工组织设计1078.7水土保持措施进度安排1099水土保持监测1134
9.1监测目的1139.2监测原则1139.3监测范围及监测分区1149.4监测时段1159.5监测内容与方法1159.6监测点位布设1199.7监测频次1199.8监测设施与设备1219.9监测技术路线及监测成果1229.10监测组织管理12410水土保持投资估算及效益分析12610.1水土保持投资估算12610.2效益分析13711方案实施保障措施14211.1组织领导与管理14211.2水土保持工程招投标14211.3水土保持工程建设监理14311.4水土保持监测14411.5施工管理14411.6水土保持检查与验收14411.7水土保持资金来源与管理14512结论与建议14712.1结论14712.2建议1484
附件:附件1:水土保持投资估算附表附件2:有关文件附图:附图1项目地理位置图附图2项目区土壤侵蚀图附图3项目区水系图附图4项目周边关系图附图5项目总体平面布局图附图6项目管线平面布置图附图7项目施工临建布置图附图8项目水土流失防治责任范围、措施布置及监测点位布设图附图9透水砖铺装典型设计图附图10停车位嵌草砖铺装设计图附图11道路两侧绿化设计图附图12管沟开挖临时堆土密目网覆盖设计图附图13围墙周边绿化美化设计图附图14临时堆土场拦挡、覆盖典型设计图4
24万吨娃哈哈桶装水及饮品物流基地项目水土保持方案报告书1综合说明1.1项目概况1.1.1项目建设的必要性国家“十三五”发展规划提出,饮水工业要增强创新能力、加快转型升级、优化产业结构、提高质量和安全水平、提升国际竞争力,是“十三五”时期我国饮水工业发展的重要任务。由于现代工业、农业的飞速发展,对地表、河流、湖泊水质的污染日益严重,水系中各种有害物质成倍的超标,正在无声地损害人类的身体,威胁着人类的健康和生命,尽管经过了净化处理的自来水也很难达到国家卫生标准,即使达到了国家卫生标准,也还有一些未被发现的有害物质,因暂时未被检测出来,潜在地危害着人类的健康。因此,现代人们无论是居家还是旅行,都尽量不喝自来水,而选用价廉物美的桶装或瓶装的纯净水或矿泉水。赤峰华源饮品有限公司拥有充足的人才与资金储备,良好的发展运营模式,项目将重点采取品牌策略、价格策略、渠道策略、促销策略、服务策略等策略组合,坚持以先进、科学的营销理念和理论为指导,结合市场的现状,不断开拓创新,以先进的营销策略组合为依托,实现企业的跨越式发展。在技术开发、材料选用、检验手段等方面,达到国内同行业较高水平。项目一经达产即将推动内蒙古地区桶装水产业结构的优化调整,带动产品销售区域饮水行业的技术与国际饮水行业技术的接轨。因此,24万吨娃哈哈桶装水及饮品物流基地项目建设是十分必要的。148
24万吨娃哈哈桶装水及饮品物流基地项目水土保持方案报告书1.1.2项目概况24万吨娃哈哈桶装水及饮品物流基地项目位于内蒙古赤峰市巴林右旗大板镇,区块位于查干沐沦街南侧、巴彦汗图路东侧、大板街(未建)北侧,项目区西侧为空地。项目区中心坐标118°39"05.4",43°31"18.3"。该项目由赤峰华源饮品有限公司投资建设,属于建设类项目。24万吨娃哈哈桶装水及饮品物流基地项目分三期建设,其中一期建设桶装水车间1座、办公楼1、生活区1座,同时建设配套工程、绿化工程。二三期建设仓库3座,功能性饮料车间2座,瓶装水车间1座,以及该区域的配套工程、绿化工程。项目征地面积为64284.49m²(合计6.43hm²),其中一期建设用地24073m²(合计2.40hm²),二三期建设用地40211.49m²(合计4.03hm²)。本方案只针对一期建设编制方案,二三期另行编制方案。本项目水源采用地下水,在建设区水源取水点打一眼水井作为项目生产及生活用水水源,水井位于项目区办公楼东南侧位置,其具体位置为:东经118°38"50",北纬43°31"9",水井出水量为50m³/h,井的孔径为4m,井深55m。由于项目用水量较大,业主单位已委托委托设计单位做本项目的水资源论证报告,目前水资源论证正在审批阶段。根据水资源论证结果,本项目取水保证率达90%以上。项目施工条件较为便利,项目区位于大板镇,属当地政府招商引资项目,项目由当地政府场平,目前部分厂区已经场平完整。项目施工用水从自备井接引,目前水井已经建设完成,施工用电从项目区东南侧变电箱接引,变电箱位于项目区内,项目施工用水用电能够满足项目施工需求。项目区占地面积为24073m²(合计2.40hm²),建筑面积为7130.00m²,建筑密度为30.26,绿化率25%。148
24万吨娃哈哈桶装水及饮品物流基地项目水土保持方案报告书根据主体工程布局,按照工程建设区域及功能区划分,建设期项目区分为主体建筑物区、管线工程、厂区道路及硬化区、绿化区、施工临建(材料堆放区、施工生产生活区、临时堆土区、施工道路),施工活动均位于施工划定红线范围内。本项目不涉及拆迁安置。本项目总占地2.41hm²,其中永久占地2.41hm²,临时占地0.49hm²临时占地均位于永久占地范围内,面积不重复统计。根据《土地利用现状分类》(GB/T21010-2007),项目占地类型为工业用地。本工程建设期共动用土方工程量2.68万m³,其中挖方1.34万m³,填方1.32万m³,弃方0.02万m³,弃方全部由当地环卫工人清理到垃圾处理厂。本项目计划2017年6月开工建设,2017年12月底建成,工期7个月。项目总投资为20000万元,其中土建投资8140万元,全部由赤峰华源饮品有限公司自筹解决。1.1.3项目区概况项目区位于赤峰市巴林右旗大板镇,地貌类型为冲击平原,地势比较平坦,属辽河流域西辽河水系。据距离项目区最近的大板镇气象站1959~2013年的气象资料,项目区属中温带半干旱大陆性气候区,多年平均气温4.9℃,极端最高气温39.7℃,极端最低气温-29.2℃。年均日照时数3124.6h,最大冻土深度2.3m,多年平均降水量358.6mm,降水年内分配不均,主要集中于6~9月份,无霜期118d。全年主导风向为西北风,多年平均风速3.2m/s,50年一遇最大风速30.9m/s,年均大风日数55d,起动风速3.5m/s。土壤类型以栗钙土为主,植被类型为半干旱草原植被,148
24万吨娃哈哈桶装水及饮品物流基地项目水土保持方案报告书主要植物种有杨树、山杏、柠条、羊草、披碱草等,林草覆盖率60%左右。水土流失类型以水力侵蚀为主,伴随有风力侵蚀。1.1.4前期工作进展情况本项目现已取得《巴林右旗人民政府实施城市(镇)规划2016年度第十批次建设用地规划设计初步设计意见》(巴林右旗住房和城乡建设局文件,右住建字(2016)458号),同意本项目开展建设。环境评价报告工作现正在开展,水资源论证工作现在编制过程中(初稿已经编制完成,正在审批阶段)。1.1.5方案编制工作进展情况根据《中华人民共和国水土保持法》及其《实施条例》的规定和国家与地方的有关要求,水土保持工程是主体工程的一部分,必须编报水土保持方案。我公司于2016年11月成立了方案编制小组,对设计文件及相关图件进行了熟悉、了解,并利用场区总平面布置图,对项目区各项工程进行了实地调查、勘查,在此基础上,按照《开发建设项目水土保持技术规范》,于2017年4月编制完成了《24万吨娃哈哈桶装水及饮品物流基地项目水土保持方案报告书(送审稿)》。于2017年5月赤峰市水利局组织召开了该项目的评审会,会后根据各位专家意见,进行了认真地修改,最终形成了报批稿。项目在编制过程中得到了赤峰市水利局、巴林右旗水务局、当地政府等单位的大力支持,在此特别感谢。根据《开发建设项目水土保持技术规范》(GB50433-2008)等有关规定和要求,由于主体工程正在建设过程中,因此确定本方案编制深度为可行性研究阶段。148
24万吨娃哈哈桶装水及饮品物流基地项目水土保持方案报告书1.2项目所在地水土流失重点防治区划分根据《内蒙古自治区人民政府关于划分水土流失重点防治区的通告》(内政发〔2016〕44号),项目区属自治区人民政府通告的国家级水土流失重点治理区。按照《开发建设项目水土流失防治标准》的规定,水土流失防治标准执行建设类一级标准。1.3水土保持分析与评价⑴工程建设制约性因素及比选方案分析与评价①工程建设制约性因素分析与评价项目区不涉及全国水土保持监测网络中的水土保持监测站点、重点试验区及国家确定的水土保持长期定位观测站,也不涉及国家划定的水土流失重点治理区和重点治理成果区,也不属于泥石流、滑坡易发区等地质灾害多发地段。但是项目区地处水土流失重点治理区,应提高水土流失防治标准,在建设期要严格控制施工人员、机械的施工范围,减少对土地的扰动。通过施工过程中采取临时防护措施,施工结束后迅速恢复植被等措施,以弥补工程施工造成的不利影响,控制工程建设造成的水土流失,并提高防御标准、加大生态补偿力度。②主体工程方案比选本项目为新建建设类项目,项目选址位于内蒙古赤峰市大板镇,符合巴林右旗整体规划,且建设单位已取得《巴林右旗人民政府实施城市(镇)规划2016年度第十批次建设用地规划设计初步设计意见》(巴林右旗住房和城乡建设局文件,右住建字(2016)458号),项目选址唯一;项目建设充分利用地势,合理布局,主体工程设计的方案符合水土保持要求。⑵工程占地面积、类型及占地性质的分析与评价148
24万吨娃哈哈桶装水及饮品物流基地项目水土保持方案报告书根据主体工程文件和实地勘察,项目占地面积2.41hm²,永久占地6.64hm²,比重83%;临时占地0.49hm²,比重17%,占地类型全部为工业用地。从水土保持角度分析,工程建设完成后,场地内空地全部进行硬化和绿化,通过合理布置植物措施与硬化措施,水土流失会得到有效控制,对占地类型影响较小。⑶主体工程土石方、施工组织、施工方法与工艺等评价从工程土石方总体平衡来看,工程土石方挖填平衡,通过纵向调用,在充分利用挖方的前提下尽量减少弃方。从水土保持的角度分析,挖方得到充分利用,减少了弃方,从而减少了占地和对地面的扰动及植被的破坏,有利于防治水土流失,符合水土保持的要求。施工期确立了先进行场地整体规划,然后进行各项工程建设,包括基础开挖及地面建设等。施工指挥部及施工人员驻地均位于场地内,不再新增占地。施工指挥部的成立,保证了项目施工的顺利进行。根据项目施工需求,主体设计施工生产区、施工生活区、材料堆放区、临时堆土场各1处,总占地0.49hm²。施工结束后根据其主体工程的情况,对其进行绿化和硬化,在满足施工需求的情况下,尽可能的减少了施工扰动范围。厂区施工道路利用厂区道路永临结合,外部交通利用现有的市政道路,主体工程设计交叉施工,以缩短施工工期。在施工工艺等方面的设计做到保持水土、减少水土流失及保护环境考虑,基本满足水土保持要求。⑷主体工程设计的水土保持分析与评价主体工程设计场地内的硬化区域透水砖铺装、道路两侧绿篱、施工道路碎石覆盖、堆料场周边拦挡、堆料场密目网覆盖等工程界定为水土保持工程148
24万吨娃哈哈桶装水及饮品物流基地项目水土保持方案报告书,符合水土保持的要求。但就整个工程而言,主体工程缺少施工中的临时防护措施,如建构筑物开挖土方等没有考虑临时防护措施,因而不能形成有效的防护体系,通过水土保持方案增加设计和加强施工管理是能够控制水土流失的。1.4防治责任范围及防治分区项目建设期防治责任范围为2.70hm²,项目建设区共计2.41hm²,直接影响区面积为0.29hm²。本工程目前正在建设过程中,根据目前工程实际情况,将项目建设区划分为四个防治分区:建筑物及硬化工程防治区、道路及管线工程防治区、绿化工程防治区、施工临建工程防治区。1.5水土流失调查与预测⑴工程建设期扰动原地貌、破坏土壤及植被面积2.41hm²。⑵调查预测本项目建设过程中损坏水土保持设施面积2.41hm²。⑶根据工程土石方平衡情况,本工程建设期共动用土方工程量2.68万m³,其中挖方1.34万m³,填方1.32万m³,弃方0.02万m³,弃方全部由当地环卫工人清理到垃圾处理厂。⑷根据预测结果,本工程建设期造成水土流失总量191.23t,其中原地貌水土流失量32.30t,新增水土流失量为158.93t。不同预测时段新增的水土流失量:施工期新增量152.20t,自然恢复期新增量8.53t。⑸水土流失重点区域主要为建筑物及硬化工程防治区和道路及管线工程防治区;水土流失重点时段为施工期。⑹本工程的建设,会给项目区周边的行人及车辆带来不便;工程建设产生的泥沙会淤积周边市政管道;同时建设过程中的扬尘,将会降低周边空气质量;工程建设会造成水土流失,影响施工进度。但是通过实施本方案的水土保持措施,将工程建设对周边环境影响降至最低。148
24万吨娃哈哈桶装水及饮品物流基地项目水土保持方案报告书1.6水土流失防治措施布局及主要工程量⑴防治目标至设计水平年末,项目建设占地面积2.41h㎡,建设单位防治责任面积2.70hm²,应治理面积2.41h㎡,水土保持措施防治面积1.46h㎡,硬化面积0.93h㎡。工程设计水平年的水土流失防治目标值为:扰动土地整治率达到95%,水土流失总治理度达到95%,土壤流失控制比1.0,拦渣率达到95%,林草植被恢复率为97%,林草覆盖率为25%。⑵工程水土保持措施总体布局①建筑物及硬化工程防治区:项目施工前对建筑物及硬化工程防治区未扰动区域进行表土剥离,集中堆放,后期用于绿化覆土。项目施工过程中对基坑开挖回填土方采用密目网覆盖,有效地防治堆土堆放期间的水土流失和扬尘产生。项目建设对硬化地面采用透水砖铺装,停车位表面铺装嵌草砖,并分栽野牛草,增加绿化面积。②道路及管线工程防治区:项目施工前对建筑物及硬化工程防治区未扰动区域进行表土剥离,集中堆放,后期用于绿化覆土。主体设计道路两侧栽植绿篱,增加厂区的美观性,降低了水土流失,提高了项目区绿化面积;项目各类管线管槽开挖临时堆土未进行防护,方案补充采用密目网覆盖。③绿化工程防治区:主体未进行绿化设计,方案补充可绿化区域土地整治,然后进行园林式绿化;绿化区域在绿化前,对裸露区域采用密目网覆盖,防治施工扰动对裸露地表造成的大量水土流失。④施工临建工程防治区148
24万吨娃哈哈桶装水及饮品物流基地项目水土保持方案报告书建设场地内施工道路基本沿永久道路布设,采用碎石覆盖,永临结合;堆料场主体在其周边设置二四砖墙围挡,减少占地面积,同时在顶部采用密目网覆盖;临时堆土场为新增临时占地,用于堆放表土,在其表面覆盖密目网,周边设置装土编织袋,施工结束后对施工扰动区域进行场地清理,并发撒播混合草种,防止水土流失。⑶主要工程量本工程水土流失防治措施体系主要由工程措施、植物措施和临时措施组成。工程措施:表土剥离、集中堆放及回用0.59万m³,透水砖铺装0.70hm2,嵌草砖铺砖0.15hm2,土地整治0.60hm2,终期场地清理0.02万m³。植物措施:植物防护面积0.76hm²,位于场内空地及建筑物周边空地等,共栽植乔木120株,花灌木及小灌木205株,栽植绿篱136㎡,分栽野牛草0.15hm²,撒播草种0.60hm²。临时措施:密目网苫盖1.55hm²,临时堆料场拦挡60m,施工道路碎石覆盖0.25hm²,装土编织袋拦挡200m。1.7水土保持监测水土保持监测内容主要包括:主体工程建设进度、主体工程建设扰动地表面积、水土流失灾害隐患、水土流失造成的危害、水土保持工程建设情况、水土流失防治效果以及水土保持工程设计、水土保持管理等方面的情况。本工程监测范围为水土流失防治责任范围面积为2.70hm²,水土流失重点监测区域为建筑物及硬化工程防治区和施工临建工程防治区,采用调查监测和定点监测相结合方法。定点监测点位为:在148
24万吨娃哈哈桶装水及饮品物流基地项目水土保持方案报告书建筑物及硬化工程防治区设置1个风蚀监测点;在临时堆土场设置1个水蚀监测点,共布设2处监测点。风蚀监测主要安排在多风季节的春季(1-4月)、秋末冬初(10-12月),每15天监测1次,其它月份至少每3个月记录1次,当发生大风(≥17m/s)时加测1次;水蚀监测主要安排在多雨季节(6-9月),每逢降雨即时监测记录。发生强降雨(5mm/10min,10mm/30min,50mm/24h)后进行加测并及时进行巡查。当特大暴雨出现,无法进行正常观测时,应尽可能进行暴雨调查。其它月份发生降水,至少每1个月监测1次,调查暴雨后的水土流失状况及隐患。植物措施的调查在植物措施实施后的春、秋季节进行。定点监测采用侵蚀沟法和测钎法。1.8水土保持投资估算及效益分析本方案建设期水土保持工程总投资为129.05万元,其中:工程措施投资69.14万元,植物措施投资12.99万元,临时工程投资12.99万元,独立费用25.50万元,基本预备费16.65万元,水土保持设施补偿费48146.00元。项目对各建设区域分别采取相应的水土流失治理措施后,地表植被覆盖度增加,水土流失程度大大减轻,均达到或超过了预期的治理目标。水土保持措施实施后,项目扰动土地治理率为94.17%,水土流失总治理度为98.65%,土壤流失控制比为1.0,拦渣率95.00%,林草植被恢复率97.44%,林草覆盖率31.54%,可以实现水土流失防治目标。1.9结论与建议⑴结论148
24万吨娃哈哈桶装水及饮品物流基地项目水土保持方案报告书项目的建设符合国家的产业政策。在工程建设中落实本方案提出的水土保持措施后,可以实现建设期的防治目标,从水土保持角度认为本项目是可行的。⑵建议本方案经水行政主管部门批复后,将方案设计的水土保持方案措施与投资落实到下阶段主体设计、施工中,目前工程已开工,建设单位应尽快开展监理、监测工作,水土保持竣工后进行专项验收。①施工单位加强施工期间的管理,要求施工活动严格控制在征地范围内进行,不越界碾压,减少施工扰动面积,将工程建设造成的水土流失降至最低;②与当地水土保持部门密切配合,听取当地水行政主管部门对水土保持工作的建议,不断完善水土保持措施。148
24万吨娃哈哈桶装水及饮品物流基地项目水土保持方案报告书水土保持方案工程特性表填表时间:2017.5项目名称24万吨娃哈哈桶装水及饮品物流基地项目流域管理机构松辽水利委员会涉及省区内蒙古自治区涉及地市赤峰市涉及县或个数巴林右旗项目规模项目总占地面积为24073m²,建设内容包括桶装水车间1座、办公楼1、生活区1座,同时建设配套工程、绿化工程等总投资(万元)20000土建投资(万元)8140动工时间2017.6完工时间2017.12设计水平年2018年建设区域面积/长度hm²/m)挖方量(万m³)填方量(万m³)弃方量(万m³)项目组成建筑物及硬化工程防治区0.450.470.39道路及管线工程防治区1.360.700.64绿化工程防治区0.600.100.24施工临建工程防治区0.070.050.02合计2.411.341.320.02国家及省级防治区类型国家级水土流失重点治理区地貌类型冲击平原土壤类型栗钙土气候类型中温带半干旱大陆性气候植被类型人工植被、典型草原区原地貌土壤侵蚀模数[t/km²·a]风蚀模数300;水蚀模数600防治责任范围面积(hm²)2.70容许土壤流失量[t/km²·a]500项目建设区(hm²)2.41扰动地表面积(hm²)2.41直接影响区(hm²)0.29损坏水土保持设施面积(hm²)2.41建设期水土流失预测总量(t)191.23新增水土流失量(t)158.93新增水土流失主要区域道路及管线工程防治区和绿化工程防治区防治目标扰动土地整治率(%)95水土流失总治理度(%)95土壤流失控制比1.0拦渣率(%)95林草植被恢复率(%)97林草覆盖率(%)25防治措施分区工程措施植物措施临时措施建筑物及硬化工程防治区表土剥离、集中堆放及回用0.26hm2,透水砖铺装0.70hm2,嵌草砖铺砖0.15hm2分栽野牛草0.15hm²密目网苫盖0.14hm²道路及管线工程防治区表土剥离、集中堆放及回用0.19hm2栽植绿篱136㎡密目网苫盖0.47hm²绿化工程防治区表土剥离、集中堆放及回用0.14hm2,土地整治0.60hm2共栽植乔木120株,花灌木及小灌木205株,栽植绿篱120㎡,撒播草种0.60hm²密目网苫盖0.60hm²施工临建工程防治区终期场地清理0.02万m³密目网苫盖0.34hm²,临时堆料场拦挡60m,施工道路碎石覆盖0.25hm²,装土编织袋拦挡200m投资(万元)69.1412.9912.99水土保持总投资(万元)129.05独立费用(万元)25.50水土保持监理费(万元)7.00监测费(万元)10.92补偿费(元)48146.00方案编制单位赤峰嘉境环境技术咨询有限公司建设单位赤峰华源饮品有限公司法定代表人张嘉法定代表人王总地址赤峰市新城区御园峰会c座地址巴林右旗大板镇邮编024040邮编025150联系人及电话乔工/13664761741联系人及电话刘总/13015293011电子信箱379612219@qq.com电子信箱3031560649@qq.com148
24万吨娃哈哈桶装水及饮品物流基地项目水土保持方案报告书1方案编制总则2.1方案编制目的及意义⑴落实水土保持法律、法规的责任和义务水土保持方案的编制是以国家和地方颁布实施的水土保持及其相关的一系列法律、法规为依据,以行业标准、规范和与工程有关技术资料及工程施工现场水土流失为基础设计治理措施,其目的是减轻和遏制工程建设中新增水土流失的发生与发展。因此,编制《24万吨娃哈哈桶装水及饮品物流基地项目水土保持方案报告书》是落实水土保持法律、法规的责任和义务。⑵明确建设单位的责任范围、防治目标、任务及防治措施项目区建设开挖与填筑等活动,损坏了原地貌和植被,使项目区土壤抗蚀能力明显减弱,从而诱发新的水土流失。针对主体工程建设特点编制水土保持方案,明确建设单位防治水土流失的责任范围、目标、措施、任务以及因建设中损坏水土保持设施应交纳的水土保持补偿费。因地制宜、因害设防地采取科学有效的防治措施,对控制工程建设可能造成的水土流失具有重要的作用。⑶为监理、监测和监督检查服务编制水土保持方案可为水土保持工程监理及监测提供依据,为监督管理部门监督检查水土保持措施实施情况依法行政提供技术依据。⑷实现开发建设与生态环境建设双赢148
24万吨娃哈哈桶装水及饮品物流基地项目水土保持方案报告书编制水土保持方案是为了预防和治理水土流失,保护和利用水土资源,减轻水、风沙灾害,改善生态环境,保持经济社会持续发展。将开发建设造成的水土流失降到最低程度,维护工程建设区及周边地区的生态平衡,为保证草地资源的持续利用,保障工程建设安全运行,促进地区经济可持续发展,共同构建和谐社会,实现开发建设与生态环境建设双赢具有重要的意义。2.2编制依据2.2.1法律法规⑴《中华人民共和国水土保持法》,(1991年颁布,2010年12月25日第11届全国人大常委会第18次会议修订,2011年3月1日施行);⑵《中华人民共和国环境影响评价法》全国人大常委会,2002年通过;⑶《中华人民共和国水土保持法实施条例》(国务院令第120号,1993年,2011年1月8日修正);⑷《建设项目环境保护管理条例》(国务院令第253号,1998年11月29日);⑸《内蒙古自治区水土保持条例》(2015年10月1日起施行)。2.2.2规章⑴《开发建设项目水土保持方案编报审批管理规定》中华人民共和国水利部令第5号,1995年实施,2005年水利部令24号修订;⑵《水土保持生态环境监测网络管理办法》中华人民共和国水利部令第12号,2000年;⑶《开发建设项目水土保持设施验收管理办法》,中华人民共和国水利部令第16号,2002年实施,中华人民共和国水利部令24号,2005年7月8日修订;⑷《水利部关于修改部分水利行政许可规章的决定》中华人民共和国水利部令第24号,2005年7月8日;148
24万吨娃哈哈桶装水及饮品物流基地项目水土保持方案报告书⑸《建设项目环境影响评价分类管理名录》环境保护部令第33号,2015年6月1日实施。2.2.3规范性文件(1)《国务院关于加强水土保持工作的通知》国务院国发[1993]5号;(2)《全国生态环境保护纲要的通知》国务院国发[2003]38号;(3)《国务院关于落实科学发展观加强环境保护的规定》国发[2005]39号;(4)《关于严格开发建设项目水土保持方案审查审批工作的通知》水利部水保[2007]184号;(5)《全国水土保持规划国家级水土流失重点预防区和重点治理区复核划分成果》(水利部办公厅,办水保[2013]188号文);(6)《开发建设项目水土保持方案管理办法》水利部、国家计委、国家环保局水保[1994]513号;(7)《关于印发2011年全国性及中央部门和单位行政事业性收费项目目录的通知》》(财综[2012]47号);(8)《关于加强水土保持方案审批后续工作的通知》水利部办公厅办函水保[2004]154号;(9)《关于规范生产建设项目水土保持监测工作的意见》水利部水保[2009]187号;(10)《关于印发〈规范水土保持方案编报程序、编写格式和内容〉的补充规定的通知》水利部司局函,保监[2001]15号;(11)《关于印发〈建设工程监理费与相关服务收费管理规定〉的通知》国家发改委、建设部发改价格[2007]670号;(12)《内蒙古自治区水土保持补偿费征收使用实施办法》(2016年3月1日起施行);148
24万吨娃哈哈桶装水及饮品物流基地项目水土保持方案报告书(13)《内蒙古自治区人民政府关于划分水土流失重点防治区的通告》内政发〔2016〕44号;(14)《关于进一步加强开发建设项目水土保持方案编制工作的通知》内蒙古自治区水利厅内水保[2003]39号;(15)《内蒙古自治区水土保持工作站关于规范生产建设项目水土保持方案编制与审查工作的通知》(内水保站[2015]11号);(16)《水利部办公厅关于印发<生产建设项目水土保持监测规程>(试行)的通知》,办水保[2015]139号;(17)《生产建设项目水土保持方案技术审查要点》(水保监[2014]58号);(18)《水利部办公厅关于贯彻落实国发〔2015〕58号文件进一步做好水土保持行政审批工作的通知》,办水保〔2015〕247号;(19)《关于印发〈生产建设项目水土保持监测单位水平评价管理办法(试行)〉的通知》(中水会字[2015]第004号);(20)《水利工程营业税改征增值税计价依据调整办法》(办水总[2016]132号)。2.2.4规范与标准⑴《开发建设项目水土保持技术规范》(GB/50433-2008);⑵《开发建设项目水土流失防治标准》(GB/50434-2008);⑶《土壤侵蚀分类分级标准》(SL190-2007);⑷《水土保持综合治理技术规范》(GB/T16453-2008);⑸《水土保持综合治理效益计算方法》(GB/T15774-2008);⑹《水土保持监测技术规程》(SL277-2002);⑺《生态公益林建设技术规程》(GB/T18337.2-2001);⑻《水利水电工程制图标准水土保持制图》(SL73.6-2015);148
24万吨娃哈哈桶装水及饮品物流基地项目水土保持方案报告书⑼《工程勘察设计收费标准》(2002年修订本),国家发展计划委员会、建设部;⑽《开发建设项目水土保持工程概(估)算编制规定》,水利部,水总[2003]67号;⑾《水土保持工程估算定额》,水利部,水总[2003]67号;⑿《生产建设项目水土保持监测规程》(试行2015.6);⒀《开发建设项目水土保持设施验收技术规程》(GB/T22490-2008);⒁《人工草地建设技术规程》(NY/T1342-2007);⒂《水土保持工程设计规范》(GB51018-2014)。2.2.5技术资料(1)全国第二次土壤侵蚀遥感调查成果》,水利部水土保持监测中心、中国科学院遥感应用研究所,2002年;(2)《内蒙古土地利用现状图》内蒙古自治区国土资源厅,2001年;(3)《内蒙古统计年鉴2014》内蒙古自治区统计局,2015年;(4)《赤峰市河流水系特征》,赤峰市水利水产局,1994年5月;(5)《赤峰市地面气候资料》,赤峰市气象局;(6)《第一次全国水利普查内蒙古自治区水土保持情况公报》内蒙古自治区水利厅,2013年5月;(7)《内蒙古自治区人民政府关于自治区主体功能区规划的实施意见》,内政发〔2015〕18号;(8)《24万吨娃哈哈桶装水及饮品物流基地项目可行性研究报告》,2016年7月。2.2.6有关文件⑴赤峰市企业投资项目备案确认书,右发改发[2016]35;148
24万吨娃哈哈桶装水及饮品物流基地项目水土保持方案报告书⑵巴林右旗人民政府实施城市(镇)规划2016年度第十批次建设用地规划设计初步意见;⑶相关其他文件。2.3水土流失防治执行标准根据《全国水土保持规划国家级水土流失重点预防区和重点治理区复核划分成果》(水利部办公厅,办水保[2013]188号文)及《内蒙古自治区人民政府关于划分水土流失重点防治区的通告》(内政发〔2016〕44号),项目所在地巴林右旗大板镇为国家级水土流失重点治理区,根据《开发建设项目水土流失防治标准》的规定,水土流失防治标准执行建设类一级标准。2.3指导思想落实科学发展观,坚决贯彻保护资源和保护环境的基本国策,认真执行“预防为主、保护优先、全面规划、综合治理、因地制宜、突出重点、科学管理、注重效益”的水土保持方针,为工程建设、生产运营、促进当地经济持续发展创造良好条件;在科学分析和预测的基础上,编制行之有效的防治措施,使项目区原生水土流失减轻,同时工程建设过程中的水土流失得到有效的控制;解决好开发建设与环境保护之间的关系,注重景观建设,使建设区及其周边地区生态环境得到治理和改善;鼓励废弃土石方综合利用,在组织实施水土保持综合治理时尽量就地取材,物尽其用,满足水土保持实施要求;达到防治水土流失,绿化美化环境,创造良好的生产和生活环境,促进社会经济的可持续发展。2.4方案编制原则148
24万吨娃哈哈桶装水及饮品物流基地项目水土保持方案报告书本项目水土保持方案报告书以防治新增水土流失为目的,以保护生态环境、促进当地经济与环境的协调发展为出发点,在遵守水土保持法律、法规和水土保持技术标准和环境保护总体要求原则的同时,根据工程建设特点,突出以下防治原则:⑴“谁开发谁保护,谁造成水土流失谁负责治理”的原则。坚持“谁开发谁保护,谁造成水土流失谁负责治理”的原则。通过外业调查、勘测和相关资料的分析,合理界定工程建设造成的水土流失防治责任范围,从而有效地治理工程建设过程中产生的新增水土流失。⑵综合治理的原则按照水土流失预测结果,针对不同施工单元的水土流失类型和现状,合理布置水土流失治理措施,工程措施与植物措施相结合,乔灌草结合,永久措施与临时防治结合,将主体工程中具有水土保持功能的工程纳入本方案水土保持措施体系中,形成一个完整、科学、严密的水土流失防治体系,减少因工程建设造成的新增水土流失。⑶因地制宜、因害设防原则根据工程施工特点,按建筑物及硬化工程防治区、道路及管线工程防治区、绿化工程防治区、施工临建工程防治区等工程区域划分,编制范围与主体设计范围保持一致,并根据工程进度及所处区域具体情况,因害设防,分类治理。根据扰动区地形条件、土地利用现状及防治要求和周边景观要求,因地制宜地布设植物措施和工程措施,注重实效。⑷分区防治、突出重点的原则在防治范围内,以建筑物及硬化工程防治区、道路及管线工程防治区、绿化工程防治区、施工临建工程防治区等工程区划分为主,方案设计将严格按照先拦后弃原则布设相应的措施,采取工程和植物措施相结合,永久措施和临时措施相结合,同时考虑土地的综合利用,形成合理配置的有效防治体系。148
24万吨娃哈哈桶装水及饮品物流基地项目水土保持方案报告书⑸生态与主体工程设计相衔接的原则建筑物及硬化工程防治区、道路及管线工程防治区、绿化工程防治区、施工临建工程防治区等工程区的水土保持措施除采取必要的工程措施外,尽可能采取植物措施,做到与周边环境相协调。水土流失防治工程、实施进度与主体工程中的防护措施相衔接,保证水土保持效益正常发挥。⑹坚持经济可行原则本工程的水土保持工程设计,本着从实际出发,在有效治理工程建设新增水土流失的同时,充分考虑经济的合理性,以较少的投入争取最大的生态效益和社会效益。⑺景观协调原则建设项目的主体工程的各分区布设及水土保持措施的配置应与周边的环境协调。在水土保持工程措施基础上注重植物措施配置,灌草合理搭配,同时选用当地的乡土树种,以保证其成活率。(8)“三同时”的原则水土保持工程与主体工程同时设计、同时施工、同时投入使用,方案编制中合理安排水土保持设施的实施进度,在保障主体工程建设进度的同时,适当超前布设水土保持措施,既注重了生态功能的及时发挥,又增加了主体工程的安全系数。(9)永临措施结合的原则本方案报告书在措施的布设上,充分考虑永久防护措施与临时防护措施的结合布置,在节约资金的同时,达到减少二次扰动土地的目的。(10)综合利用原则注重废弃土方的综合利用,减少取弃土方压占和扰动面积,维护区域的生态平衡。148
24万吨娃哈哈桶装水及饮品物流基地项目水土保持方案报告书2.5方案设计深度及设计水平年2.5.1方案设计深度根据《开发建设项目水土保持技术规范》(GB50433-2008)等有关规定和要求,结合项目实际情况,本项目属于可行性研究阶段。2.5.2设计水平年本工程属于建设类项目,结合主体工程的施工组织计划和进度安排,本项目一期计划于2017年6月开工建设,2017年12月竣工,工期7个月。水土保持方案设计水平年为工程完工后第一年,即2018年,届时,方案确定的各项水土流失防治措施应全部建成,并达到水土保持专项验收的要求。148
24万吨娃哈哈桶装水及饮品物流基地项目水土保持方案报告书1项目概况3.1主体工程概况3.1.1项目基本情况项目名称:24万吨娃哈哈桶装水及饮品物流基地项目建设单位:赤峰华源饮品有限公司建设地点:巴林右旗大板镇建设性质:新建建设类工程规模:24万吨娃哈哈桶装水及饮品物流基地项目分三期建设,其中一期建设桶装水车间1座、办公楼1、生活区1座,同时建设配套工程、绿化工程。二三期建设仓库3座,功能性饮料车间2座,瓶装水车间1座,以及该区域的配套工程、绿化工程。项目征地面积为64284.49m²(合计6.43hm²),其中一期建设用地24073m²(合计2.40hm²),二三期建设用地40211.49m²(合计4.03hm²)。本方案只针对一期建设编制方案,二三期另行编制方案。拆迁安置:本项目不涉及拆迁安置工作。施工工期:本项目一期计划于2017年6月开工建设,2017年12月竣工,工期7个月。二三期计划于2019年5月开工建设,2020年12底建成,工期19个月。投资:本项目总投资20000万元,全部由建设单位自筹。主体工程技术指标见表3-1。表31一期工程技术指标表序号名称单位指标1项目征地面积㎡64284.492总建筑面积㎡7130.00其中桶装水车间㎡3000.00办公建筑面积㎡2700.00生活建筑面积㎡1350.00门卫建筑面积㎡80.003建筑基底面积㎡4430.00148
24万吨娃哈哈桶装水及饮品物流基地项目水土保持方案报告书4建筑密度%30.265容积率0.626绿地率%203.1.2项目地理位置及交通情况本项目位于巴林右旗大板镇,区块位于查干沐沦街南侧、巴彦汗图路西侧、大板街(未建)北侧,项目区西侧为空地。目前查干沐沦街、巴彦汗图路已经建成通车,大板街正在建设过程中,通过这些市政道路可对外连接,交通十分便利,能够满足项目交通运输要求。项目区中心坐标118°39"05.4",43°31"18.3"。项目区四至:项目区东侧为现状巴彦汗图路,南侧为现状空地,西侧为现状空地(政府已对其场平),北侧为SM-05-----SM-02建筑(为商住混合楼),该建筑现已建好。项目区地理位置及交通见附图1。国303道路图汗彦巴沦沐街干查项目区图31项目区交通图148
24万吨娃哈哈桶装水及饮品物流基地项目水土保持方案报告书表32项目坐标点坐标点(西安80)点号YXJ140390533.534821528.335J240390547.114821476.434J340390643.144821501.572J440390678.084821368.386J540390326.434821274.986J640390277.654821460.934J740390533.534821528.335J140390533.534821528.3353.1.3建设规模及特性本项目为建设类项目,其生产规模项目组成及特性见表3-3。表33主体工程特性表一、总体概况项目名称24万吨娃哈哈桶装水及饮品物流基地项目工程性质新建建设类项目建设地点巴林右旗大板镇建设单位赤峰华源饮品有限公司建设规模24万吨娃哈哈桶装水及饮品物流基地项目占地面积为24073m²(合计2.41hm²),本项目建设桶装水车间1座、办公楼1、生活区1座,同时建设配套工程、绿化工程。工程完成总投资20000万元,全部由建设单位自筹工程建设期本项目一期计划于2017年6月开工建设,2017年12月竣工,工期7个月拆迁安置本项目不涉及拆迁安置二、项目组成及占地情况项目单位占地面积占地性质占地类型备注建筑物及硬化工程防治区hm²0.45永久工业用地道路及管线工程防治区hm²1.36永久工业用地绿化工程防治区hm²0.60永久工业用地施工临建工程防治区hm²临时占地工业用地位于永久占地范围内,面积不重复统计合计hm²2.41三、工程土石方工程量项目单位土石方总量挖方填方弃方建筑物及硬化工程防治区万m³0.870.470.39道路及管线工程防治区万m³1.340.700.64绿化工程防治区万m³0.340.100.24施工临建工程防治区万m³0.110.070.050.02合计万m³2.681.341.320.02注:项目施工用砂、石料均外购。148
24万吨娃哈哈桶装水及饮品物流基地项目水土保持方案报告书3.2工程组成与布局根据主体工程设计资料,24万吨娃哈哈桶装水及饮品物流基地项目建设内容包括桶装水车间1座、办公楼1、生活区1座,同时建设配套工程、绿化工程等。3.2.1平面布置项目区位于巴林右旗大板镇南侧,占地面积为24073m²(合计2.41hm²)。厂区整体布局呈不规则多边形,东西最长158.8m,南北最宽191.3m。项目区位于征地范围东侧,项目区地势平坦,整体上北高南低,占地类型为工业用地。结合场地情况,本项目分为两个区域,包括生产车间、辅助生产区。生产区主要为桶装水车间1座,位于厂区东侧中间位置。辅助生产区包括生活区、办公区和门房,其中办公区位于厂区东南角,生活区位于厂区东北角,门房位于厂区出入口处。厂区道路根据建筑物环绕布置,厂区出入口共1处,位于厂区南侧中间位置,与规划道路相连接,厂区四周采用铁艺围墙围挡。项目总体平面布局图见附图5表34总平面主要技术经济指标表序号项目单位数量1本工程占地面积m²240732建构筑物占地面积m²4430.003建构筑物建筑面积m²7130.004道路占地面积m²51425硬化面积(含停车位)m²8482.756绿化面积m²6018.257建筑密度%30.268厂区绿地率%20.003.2.2竖向布置本项目建设场地较为平坦,现状地表高程为636.14m-634.41m。依据50148
24万吨娃哈哈桶装水及饮品物流基地项目水土保持方案报告书年一遇防洪标准并考虑一定的安全超高,以及与周边市政道路相衔接的原则,新建建筑的地表标高根据周围现有建、构筑物及道路标高确定,以顺应厂区竖向布置方式,保证场地雨水排除顺畅。项目区场地平整后,厂区整体坡度为0.3%,设计地表高程为635.00m,采用平坡式布置方式,且与项目区四周地表高程相一致。其中桶装水车间±0高程为635.00m,生活区±0高程为635.00m,办公楼±0高程为635.00m。厂区内办公楼、生活区楼层高9m,共3层,建筑物基础采用条形基础,基础开挖最大深度为2.5m。其余建筑物为1层建筑,最高6m,所有建筑物室内外高程差为0.15m。3.2.3工程组成根据主体工程布局,按照工程建筑物划分,建设期项目区分为主体建筑物区、管线工程、厂区道路及硬化区、绿化区、施工临建(材料堆放区、施工生产生活区、临时堆土区、施工道路),占地面积共计2.40hm²。3.2.3.1主体建筑物区本项目主体建筑物分为二个区域,即生产车间、辅助生产区。⑴生产车间生产区主要为桶装水车间1座,位于厂区东侧中间位置。桶装水车间呈长方形布置,东西走向,单体建筑物长100m,宽30m,1层建筑,层高6m,单体车间占地3000m²,总占地6000m²,总建筑面积6000m²。桶装水车间建筑物无地下建筑,建筑物采用条形基础,开挖深2m,基础采用钢混结构,地上部分采用钢框架结构,外部设置保温层。表35桶装水车间建构筑物技术指标一览表序号工程名称平面尺寸占地面积建筑面积层数总高(m)结构形式148
24万吨娃哈哈桶装水及饮品物流基地项目水土保持方案报告书长×宽(mxm)(m²)(m²)1桶装水车间100×303000300016基础钢混,地上钢框架2合计30003000⑵辅助生产区辅助生产区主要建筑包括办公楼、生活区以及门房,其中办公区位于厂区东南角,生活区位于厂区东北角,门房位于厂区出入口处。办公区呈长方形布置,东西走向,长60m,宽15m,3层建筑,层高3m,单体车间占地900m²,建筑面积2700m²。无地下建筑,建筑物采用条形基础,开挖深2.5m,采用钢筋混凝土结构。生活区呈长方形布置,东西走向,长30m,宽15m,3层建筑,层高3m,单体车间占地450m²,建筑面积1350m²。无地下建筑,建筑物采用条形基础,开挖深2.5m,采用钢筋混凝土结构。门房位于厂区出入口处,共2处,单体建筑占地80㎡,共160㎡,建筑面积为160㎡。围墙基础采用砖混结构,上部采用铁艺结构,长1112m。表36辅助生产区域建构筑物一览表序号工程名称平面尺寸占地面积建筑面积层数总高(m)结构形式备注长×宽(mxm)(m²)(m²)1办公楼60*15900270039.0钢混2生活区30*15450135039.0钢混3门卫16*5808013.0砖混4围墙1112m5合计151042103.2.3.2管线工程⑴给排水设计1)给水及用水情况148
24万吨娃哈哈桶装水及饮品物流基地项目水土保持方案报告书本项目水源采用地下水,一期在建设区打一眼水井作为本期项目生产及生活用水水源,水井位于项目区办公楼东南侧位置,其具体位置为:东经118°38"50",北纬43°31"9",水井出水量为50m³/h,井的孔径为4m,井深55m。项目生产取用新水水量为1180.18m3/d(35.41万m3/a),生活取用新水水量为3.96m3/d(1188m3/a),合计用水35.53万m3/a。由于项目用水量较大,业主单位已委托委托设计单位做本项目的水资源论证报告,目前水资源论证正在审批阶段。根据水资源论证结果,本项目取水保证率达90%以上。给水管线从水井位置引出后,在厂区内成环状布置以保证项目区生产、生活用水、绿化用水和其他未预见用水。室外给水管道采用DN150孔网钢带聚乙烯复合管(PESI),直埋敷设,埋深2m,管线长315.7m。2)排水项目区采用雨、污分流的排水系统,雨水通过场内雨水集水管线收集后排入项目区东侧巴彦汗路预留雨水管网。生活污水经化粪池处理后排厂区污水管网;生产污水由于污染较小,直接排入厂区污水管线,排入项目东侧巴彦汗路预留污水管网,最终进入巴林右旗大板污水处理厂。①雨水雨水管线沿厂区道路环状布置,管线长589.06m,采用预制砼管线,直埋敷设,埋深1.5m。项目区雨水通过雨水口汇集后,进入厂区雨水管线,排入项目区东侧巴彦汗路预留雨水管网,最终进入大板镇雨水排放系统,目前项目区东侧巴彦汗路预留衔接的雨水排放口2个,北侧1#接口坐标:东经118.653864,148
24万吨娃哈哈桶装水及饮品物流基地项目水土保持方案报告书北纬43.522379(中国偏移经纬度),海拔高度为635米,南侧2#接口坐标:东经118.654163,北纬43.521617(中国偏移经纬度),海拔高度为635米。②污水生活排水量为2.77m³/d,经化粪池后用管道进入厂区排水管网;生产排水量为201.6m³/d,由于污染较小,直接进入厂区排水管网,排入项目区东侧巴彦汗路预留污水管网(接口坐标:东经118.654009,北纬43.522032,海拔高度为635米),最终进入巴林右旗污水处理厂。污水管线长576.72m,采用DN400高密度聚乙烯(HDPE)管,埋深2.5m。项目给排水平衡图详见下图。148
24万吨娃哈哈桶装水及饮品物流基地项目水土保持方案报告书1184.1473901017.18水源井锰砂过滤容器清洗生活用水过滤清洗活性炭过滤软化精密过滤膜过滤成品灌装纯水箱消毒污水处理站市政污水管园林绿化3.9669.36.3388.27153.862.7765.685.5992.98967.98933.88878.0880276.0880280280024.22534.155.826.331.193.7图例消耗水量m³/d图3224万吨娃哈哈桶装水及饮品物流基地项目水量平衡图148
24万吨娃哈哈桶装水及饮品物流基地项目水土保持方案报告书⑵供热情况本项目采暖从项目区东侧巴彦汗路接入(接口坐标:东经118.654000,北纬43.522051,海拔高度为635米),采暖管道采用上供上回同程式系统。采暖管线长373.4m,室外采暖管道采用直埋敷设,采暖管道保温材料用硬质聚氨酯泡沫塑料,保护层用高密度聚乙烯硬质塑料管。管线埋深2.5m。表37管线技术指标表序号名称管径管线长(m)埋深(m)管材上口宽(m)坡比底宽(m)1给水管线DN150315.72聚乙烯复合管21:0.30.702雨水管线DN500589.061.5预制砼1.951:0.30.93污水管线DN400576.722.5高密度聚乙烯(HDPE)管2.551:0.30.84供热管线DN40-200373.42.5硬质聚氨酯泡沫塑料2.551:0.30.85合计1854.88148
24万吨娃哈哈桶装水及饮品物流基地项目水土保持方案报告书图33项目管沟开挖横断面图3.2.3.3厂区道路及硬化区厂区道路及硬化区由三部分组成,即厂区道路、停车位、硬化区域,总占地13624.75㎡。(1)厂区道路厂区道路沿建筑物环绕布置,道路转弯半径不小于9m,道路宽5m-9m,厂区主路长186m,南北走向,道路宽9m,北侧和中间148
24万吨娃哈哈桶装水及饮品物流基地项目水土保持方案报告书东西向道路长249m,道路宽7m就,南侧道路宽5m,长112m。路面全部采用城市型水泥混凝土路面。厂区道路总占地5142.00m²。(2)硬化区域和停车位厂区硬化区和停车位总占地8482.75m²。厂区硬化面积为6962.75m²,采用透水砖铺装。项目共建设停车位38个,全部为地面停车场,单个停车位长10m,宽4m,分散布置在建筑物南侧,采用透水砖铺装,总占地1520㎡。3.2.3.4绿化区主体设计对厂区绿化紧提出了绿化思路,未进行详细设计。厂区内除硬化地面外,其余区域均采取绿化措施,以减少露土面积,绿化面积为6018.25m²。3.3施工组织3.3.1施工临建项目施工临建主要包括施工生产区、施工生活区、材料堆放区、临时堆土场、施工道路等,总占地0.49hm²。⑴施工生产生活区施工生活区和施工生产区均位于项目区占地范围内,总占地0.08h㎡。根据项目施工需求,本项目共设置施工生产区1处,总占地0.05h㎡,位于生活区楼南侧。施工结束后先进行场地清理,部分场地绿化,部分作为硬化场地。本项目共设置施工生活区1处,占地0.03hm²,紧邻施工生产区,为施工人员驻地,主体建成后施工生活区拆除平整用于硬化。⑵材料堆放区148
24万吨娃哈哈桶装水及饮品物流基地项目水土保持方案报告书材料堆放场地包括钢筋原料堆放区、钢筋加工区、木工加工区及成品堆放区,以及砂石料、砌砖等堆放场,空地用于施工设备布置。根据项目总体布局,本工程材料堆放场地设置1处,总占地面积0.04hm²,位于办公楼西侧。施工完毕,该区先进行场地清理,之后部分场地硬化固化,部分场地绿化。施工用混凝土购买商砼,依据工程建设情况,可满足施工生产需求。⑶临时堆土场临时堆土区位于项目区东侧空地上,位于永久占地范围内。临时堆土区长60.0m,宽20.0m,占地面积0.14hm²。堆土设计边坡比1:1.75,堆土高2.50m,最大堆土量2500m³。⑷施工道路区施工道路是施工过程运输各种建筑材料的道路,沿厂区规划道路建设,施工出入口位于厂区北侧,与现状道路相连接,施工结束后厂区施工道路用作厂区道路,永临结合。施工路面为砂石路面,总长350m,宽7m,占地0.25hm²。表38施工临建占地表序号名称占地面积hm²占地性质占地类型备注1施工生产生活区0.08临时工业用地位于永久占地范围内2材料堆放区0.04临时工业用地位于永久占地范围内3临时堆土区0.12临时工业用地位于永久占地范围内4施工道路区0.25临时工业用地与厂区道路结合5合计0.493.3.2施工条件⑴施工用水用电项目区位于大板镇,属当地政府招商引资项目,项目由148
24万吨娃哈哈桶装水及饮品物流基地项目水土保持方案报告书当地政府场平,目前已经场平完整。项目施工用水从自备井接引,施工用电从项目区东南侧变电箱接引,项目施工用水用电能够满足项目施工需求。⑵厂外施工道路项目区附近现有巴彦汉路、查干沐沦街作为对外交通的主要道路,可以满足工程对施工道路的需要。施工期间建材等通过北侧查干沐沦街进入施工现场,可满足施工期间对道路的运输要求。图34北侧道路(查干沐沦街)图35东侧道路(巴彦汗路)⑶主要建筑材料供应本工程建设所需碎石、砾石、砂子等,在项目区附近进行采购。工程建设所需砂石料均从具有开采经销资质的料场购买,并通过签订合同确定砂石料场的水土流失防治由料场经营主负责,通过场内外的连接道路进行运输。3.4施工工艺、方法⑴主体工程各阶段施工顺序各轴线标高位置找平放线-基础开挖-基础砌筑-绑扎外架-框架砌筑-砼构件底模安装-钢筋按主次位置绑扎-砼构件侧模安装及加固-水电各工种配合安装预留孔位-各砼构件依一定顺序浇筑砼-砼构件养护-拆模板。148
24万吨娃哈哈桶装水及饮品物流基地项目水土保持方案报告书⑵建筑物基础开挖及回填主体工程中有建筑物基础工程需要开挖,开挖深1m-2.5m。用履带式单斗挖掘机开挖,需要回填土方堆放至临时堆土区。为防止机械挖土扰动原土,挖至设计标高上方30cm时停止机械挖土,采用人工进行基槽清理。基础开挖过程中注意开挖边坡的稳定;回填土方采用人工分层回填、蛙式打夯机夯实的方式进行,分层回填厚度不得大于30cm,回填土方时,基坑内的渣土、积水应清理干净。⑶管线敷设项目各类管线独立开挖埋设。管线敷设类型为地埋式,管线开挖土方在一侧堆放,堆放宽度2-3m,高1m,管线施工以机械施工为主,人工施工为辅,用挖掘机挖至距设计高程0.3m-0.5m时改用人工施工继续下挖,直至设计高程并清理槽底,土料堆放于管线旁作回填用,施工道路位于管沟另一侧,道路宽3m。管线安装完毕,试压回填。各类管线根据其管径、埋深等因素确定其管沟开挖尺寸,给水管线埋深2m,管沟底宽0.7m,上口宽2m,雨水管线埋深1.5m,管沟底宽0.9m,上口宽1.95m,污水管线埋深2.5m,管沟底宽0.8m,上口宽2.55m,供热管线埋深2.5m,管沟底宽0.8m,上口宽2.55m。经计算,管线开挖共产生土方0.59万m³土方。表39管沟开挖土方计算表管线名称供暖管线污水管线雨水管线给水管线合计管线长(m)373.4576.72589.06315.71854.88管沟底宽(m)0.80.80.90.7 管沟上口(m)2.552.551.952 管沟深(m)2.52.51.51.5 开挖土方量(m³)1564241512596395877⑷硬化及道路工程148
24万吨娃哈哈桶装水及饮品物流基地项目水土保持方案报告书场地、景观等的硬化采用透水砖和面包砖进行;道路采用现浇混凝土基础,水泥路面的结构形式进行修筑。⑸绿化主体工程及道路修筑后,对厂区内裸露地面和空地带进行合理规划,种植乔灌木及草坪,对扰动土地进行整治,以减少水土流失,保护生态环境。3.5拆迁与安置情况目前政府对厂区已完成场地平整,因此,本项目不涉及拆迁安置工作。图36项目区现状情况图3.6工程征占地本项目征地面积6.43hm²,本期建设占地面积2.41hm²,其中永久占地2.41hm²,临时占地0.49hm²,均位于永久占地范围内。项目占地中主体建筑物及硬化区占地0.45hm²,道路硬化区及管线占地1.36hm²,厂区绿化占地0.60hm²,施工临建占地0.49hm²148
24万吨娃哈哈桶装水及饮品物流基地项目水土保持方案报告书,包括材施工生产生活区占地0.08hm²,料堆放区占地0.04hm²,临时堆土场占地0.12hm²,施工道路占地0.25hm²。根据《土地利用现状分类》(GB/T21010-2007),项目未场平前占地类型为旱地。根据《巴林右旗人民政府实施城市(镇)规划2016年度第十批次建设用地规划设计初步设计意见》(巴林右旗住房和城乡建设局文件,右住建字(2016)458号),项目用地性质为工业用地,占地面积详见下表。表310占地面积及占地类型一览表单位:hm²序号项目合计占地类型占地性质备注工业用地一建设用地2.412.41永久占地施工生产区、施工生活区、临时堆土场、材料堆放区、施工道路均位于永久占地范围内,面积不计入总面积。1主体建筑物及硬化区0.450.452)车间0.300.303)办公楼0.090.094)生活楼0.050.055)门房0.010.012道路硬化区及管线1.361.361)道路区域0.510.512)硬化区域0.700.703)停车位0.150.153厂区绿化0.600.60合计 2.412.41 3.7工程土石方量及流向本工程建设期共动用土方工程量2.68万m³,其中挖方1.34万m³,填方1.32万m³,弃方0.02万m³,弃方全部由当地环卫工人清理到垃圾处理厂。根据现场调查,由于项目区部分表土肥沃,含有N、P、K、Ca、Mg、S、Fe等重要元素,相对底层生土,表层土壤肥力较好,政府在场地平整时,给予保留,方案补充对其表土剥离,堆存于临时堆土场,后期用于绿化覆土,表土剥离厚度0.3m,剥离量为0.18万m³。148
24万吨娃哈哈桶装水及饮品物流基地项目水土保持方案报告书施工结束后,对施工临建进行拆除,同时清理施工建筑垃圾,共产生弃方0.02万m³。建筑垃圾全部由当地环卫工人清理到垃圾处理厂,垃圾处理承诺书见附件。由于本项目部分场地平整由当地政府完成,场平时对项目周边区域一同场平,场地平整区域西高东低,场地平整面积约12hm²,平整前场地西侧最高地表高程638.90m,最低高程34.32m,场地平整挖方全部用作填方,平整后场地地表高程637m-365m,整体区域呈平坡式布置,坡度约0.3%。根据主体提供资料,以及项目核算,场地平整共开挖土方约4.75万m³,开挖土方全部回填利用,回填土方约4.75万m³。由于场地大平整已经完成,且由当地政府完成,因此,该土方不计入项目土石方平衡表和土石方平衡流向框图。工程建设期动用土石方工程量见表3-11。工程土石方工程量流向图见图3-6。表311工程建设期动用土石方工程量表单位:万m³项目名称挖方填方调入调出弃方数量来源数量去向建筑物及硬化工程防治区表土剥离0.08 0.08厂区绿化 基础开挖0.310.14 0.17 场地硬化区0.080.260.17 小计0.470.390.17 0.25 道路及管线工程防治区表土剥离0.06 0.06厂区绿化 道路基础0.050.05 管线开挖0.590.59 小计0.700.64 0.06 绿化工程防治区表土剥离0.04 0.04厂区绿化 土地整治0.060.240.18表土剥离区 小计0.100.240.18 0.04 施工临建工程防治区施工生活生产区0.010.01 材料堆放区0.000.00 临时堆土场0.010.01 施工道路0.030.03 临建拆除0.02 0.02小计0.070.05 0.02合计 1.341.320.35 0.35 0.02148
24万吨娃哈哈桶装水及饮品物流基地项目水土保持方案报告书挖方1.34表土剥离项目区0.08表土剥离0.06管线开挖0.59厂区绿化0.06施工生产生活区0.01材料堆放区主体建筑物及硬化区道路及管线工程区基础开挖0.31临时堆土场施工道路施工临建场地硬化区0.080.000.010.03填方1.320.590.240.010.140.250.000.010.03建筑垃圾0.020.020.170.06弃方0.020.04土地整治表土剥离0.040.08道路路基0.050.05图37石方流向框图单位:万m³3.8工程投资及施工进度⑴工程投资本项目总投资为20000万元,其中土建投资8140万元,全部由赤峰华源饮品有限公司自筹解决。⑵施工进度148
24万吨娃哈哈桶装水及饮品物流基地项目水土保持方案报告书本项目计划2017年6月开工建设,预计2017年12月底建成,设计总工期7个月。主体工程施工进度安排如表3-12。表312项目实施进度横道图序号工程项目201767891011121建筑物基础开挖2主体工程3道路硬化区及管线4厂区绿化5施工临建6设备安装7试生产8建成投产备注:厂区绿化次年4月份进行。工程进度:148
24万吨娃哈哈桶装水及饮品物流基地项目水土保持方案报告书1项目区概况4.1项目区自然概况4.1.1地质构造⑴工程地质巴林右旗地质构造系大兴安岭新华夏构造带。项目区域内有深厚的第四系覆盖层,无岩石裸露,主要以冲积、洪积形成的粉土、亚粘土、砂、砾等。在项目选址区内无大的构造形迹,未发现有活动断层存在,因此大地构造相对稳定,适宜项目选址建设。⑵地质条件项目区的自然环境良好,地质条件简单,未见新的构造活动、无滑坡、坍塌、泥石流等地质灾害。项目建设会破坏项目区占地范围内的植被,对外围的植被也会产生一定影响。⑶不良地质现象场地在勘探深度范围内没有自然滑坡、崩塌、泥石流、岩溶、活动性断层等不良地质作用分布;天然地基即可满足本工程中建筑物及构造物荷载要求。项目区无不良地质现象。地震烈度项目区位于赤峰市巴林右旗大板镇,依据《中国地震动峰值加速度区划图》(GB18306-2015图A1),本区地震动峰值加速度(g)为0.05,对照地震基本烈度为Ⅵ度,故本项目属地质活动微弱地区。4.1.2地形地貌赤峰市巴林右旗整体地貌类型从北向南,由中山山地逐渐过渡到低山丘陵和倾斜冲积平原,海拔高度从1900米下降到400米。全旗山地2888平方公里,占总面积的28.1%;丘陵2611平方公里,占总面积的25.5%,平地4757平方公里,占总面积的46.4%。148
24万吨娃哈哈桶装水及饮品物流基地项目水土保持方案报告书项目区位于大板镇,大板镇由西拉沐沦河及其支流查干沐沦河冲积而成。项目区整体北高南低,场地高程为636.14m-634.41m,无特殊的地形、地貌。占地类型为旱地,根据《巴林右旗人民政府实施城市(镇)规划2016年度第十批次建设用地规划设计初步设计意见》(巴林右旗住房和城乡建设局文件,右住建字(2016)458号)项目用地性质为工业用地,整体地势比较平坦。图41地形地貌情况图42地形地貌情况4.1.3气象据距离项目区最近的大板镇气象站1959~2013年的气象资料,项目区属中温带半干旱大陆性气候区,多年平均气温4.9℃,极端最高气温39.7℃,极端最低气温-29.2℃。年均日照时数3124.6h,最大冻土深度2.3m,多年平均降水量358.6mm,降水年内分配不均,主要集中于6~9月份,5年一遇24h最大降雨量82.7mm,10年一遇24h最大降雨量105.1mm,20年一遇24h最大降雨量126.3mm,多年平均蒸发量2035.2mm,≥10℃积温2402.5℃,无霜期118d。全年主导风向为西北风,多年平均风速3.2m/s,50年一遇最大风速30.9m/s,年均大风日数55d,起动风速3.5m/s。项目区主要气候特征见表4-1和4-2。148
24万吨娃哈哈桶装水及饮品物流基地项目水土保持方案报告书表41项目地区气象资料(大板气象站:1959~2013年)气温(℃)极端最高39.7年降水量(mm)年最大551.5极端最低-29.2年最小158.6年平均4.9多年平均358.6≥10°积温(℃)2402.55年一遇最大24h82.7年日照数(h)3124.610年一遇最大24h105.1最大冻土深度(m)2.320年一遇最大24h126.3无霜期(d)118多年平均蒸发量(mm)2035.250年一遇最大风速(m/s)30.9主导风向偏西北年大风日数(d)55年平均风速(m/s)3.2表42多年各月平均降水量、平均(最大)风速及大风天数表月份123456789101112全年月降水量(mm)1.42.46.09.828.463.2114.181.530.714.94.71.5358.6月平均风速(m/s)3.63.73.43.53.42.92.72.52.33.13.23.03.2月最大风速(m/s)23.627.630.929.723.317.615.517.918.926.730.326.730.9月大风天数(d)2.12.25.410.812.17.42.82.61.82.72.72.4554.1.4河流水系(1)河流水系项目区水系不发育,项目区属辽河流域西辽河水系,距离项目区最近的河流有查干木伦河,直线距离为2km。查干木伦河由北向南流经巴林右旗西南部汇入西拉木伦河。该河径流特征为常年流水河,代表断面为草原水库入库,水质为二级。境内流长60公里,流域面积1046.9平方公里,河床宽为20-100米。23年(1956-1979年)平均迳流量为3693万立方米。河两岸多为丘陵、沙丘,河床较宽且弯曲,河底多为流沙,下陷力较弱,平均年输沙量为41.5万吨。查干沐沦河本境主要支流有乌牛台河、朝阳沟河等河流。项目区位于查干沐沦河北侧方位,距离英金河月2km,距离较远,不属于查干沐沦河的防洪范围区,项目区周边有完善的排水系统,降雨基本上就地下渗,不产生地表径流,因此,本项目不涉及防洪问题。项目区水系分布详见“项目区水系图3”。148
24万吨娃哈哈桶装水及饮品物流基地项目水土保持方案报告书(2)水文地质①水文地质条件项目区属冲积平原区,地势平坦,第四系覆盖广泛。根据岩性及地质构造,区内地下水类型主要为松散岩层孔隙潜水。主要分布于第四系覆盖层下,由第四系的砂砾组成,含水性较好。根据水资源论证报告,浅层承压水含水层厚度一般在10m-60m左右,在区域上分布稳定。②项目区地下水补给、径流项目区地下水主要接受大气降水的直接渗透补给,地下水补给不充足,补给期多集中于每年的6—9月份的降水期。地下水接受大气降水的补给后,以地下径流方式由北向南流动汇集。4.1.5土壤项目区主要土壤类型为栗钙土和沙壤土,区域侵入岩不很发育,主要为燕山早期侵入岩,侵入岩主要为燕山早期黑云母花岗岩。出露在辽、蒙、冀、边界一带。土层较薄,厚度在30m-100m之间,腐殖质层厚10-30cm,有机质含量较高,碳酸钙含量3.8%,PH7.5-8,土壤肥力较好。4.1.6植被类型项目区植被类型属于半干旱草原植被,主要植物种有山杏、羊草、披碱草等。周边主要造林绿化树种有旱柳、山杨、山杏、柠条等。林草覆盖率60%左右。图43土壤情况图44植被情况148
24万吨娃哈哈桶装水及饮品物流基地项目水土保持方案报告书4.1.7其他项目区不涉及饮用水水源保护区、水功能一级区的保护区和保留区、自然保护区、世界文化和自然遗产地、风景名胜区、地质公园、森林公园、重要湿地等。4.2项目区社会经济概况及土地利用现状4.2.1社会经济概况(1)巴林右旗巴林右旗全旗总面积10256km2,下辖3个苏木、5个镇、162个嘎查村、583个独贵龙(组),1个街道办事处、10个社区,总人口18.1万人,居住着汉、蒙古、回、满、朝鲜等民族。其中蒙古族人口8.6万人,占人口总数的48%,是一个多民族聚居地区。2015年,全旗地区生产总值实现34.8亿元。其中第一产业增加值6.0亿元,第二产业增加值17.2亿元,第三产业增加值11.6亿元。财政收入实现3.01亿元。城镇居民人均可支配收入10704元,农牧民人均纯收入4536元。(2)大板镇大板镇属于内蒙古自治区赤峰市巴林右旗,是巴林右旗旗人民政府所在地。大板镇总土地面积1925平方公里(288.7万亩),其中草牧场面积223万亩,林地面积40余万亩,耕地面积7.5万亩。全镇下辖37个嘎查(村)。共有8400户,总人口2.8万人。社会经济情况详见下表。表43社会经济概况统计表行政区划总面积(km2)总人口(万人)农业人口(万人)GDP(亿元)城镇居民人均可支配收入(元)农牧民人均纯收入(元)巴林右旗1025618.116.334.8107044536148
24万吨娃哈哈桶装水及饮品物流基地项目水土保持方案报告书大板镇19252.82.031.791165248984.2.2土地利用现状(1)巴林右旗土地利用现状巴林右旗总面积10256km2,其中耕地总面积1657km2,林地总面积2187km2,草地及其它用地面积6412km2。表44巴林右旗地土地利用情况表单位:km2土地利用类型总土地面积耕地林地面积草地及其它数值10256165721876412比例100%16.1%21.3%62.6(2)项目区土地利用现状本工程总占地面积为2.41hm2,占地类型主要是工业用地,土地利用类型详见下表。表45项目占地区土地利用情况表单位:hm2土地利用类型工业用地合计面积2.412.41占总面积的%1001004.3水土流失及水土保持现状4.3.1水土流失现状(1)水土流失防治分区根据水利部办公厅关于印发《全国水土保持规划国家级水土流失重点预防区和重点治理区复核划分成果》的通知(水利部办公厅文件办水保〈2013〉188号)和《内蒙古自治区人民政府关于划分水土流失重点防治区的通告》(内政发〔2016〕44号),项目区属于国家级水土流失重点治理区,所以保护和建设好生态环境,做好水土保持工作十分重要。因此,依据《开发建设项目水土流失防治标准》,项目区执行建设类水土流失防治一级标准。(2)项目区水土流失现状148
24万吨娃哈哈桶装水及饮品物流基地项目水土保持方案报告书根据《全国第一次水利普查内蒙古自治区水土保持情况公报》(内蒙古自治区水利厅2013年5月),截至2012年,项目区所在地巴林右旗土壤侵蚀强度统计见下表。表46巴林右旗土壤侵蚀面积表单位:hm2强度类型所属流域轻度侵蚀中度侵蚀强烈侵蚀极强烈剧烈合计水力蚀蚀西辽河1091.46275.04123.8351.3381.051622.71风力侵蚀935.3045.4982.12147.71123.311333.93根据水利部行业标准《土壤侵蚀分类分级标准》(SL190-2007)及“全国第二次土壤侵蚀普查”结果,结合项目区土壤、植被、地面坡度等自然条件,确定项目区土壤侵蚀类型为水力侵蚀,侵蚀强度为中度。项目区水力侵蚀模数600t/km2·a,风蚀模数为300t/km2·a,容许土壤流失量500t/km2·a。4.3.2水土流失治理经验4.3.2.1项目所在旗县水土保持治理经验赤峰市巴林右旗多年的水土保持工作中积累了丰富的治理经验,总结出了一些成功的水土保持生态治理模式。经过多年的实践经验,根据地形、地貌特点、土壤类型及水土流失规律,总结出的治理经验有:植物措施中以林草措施为主,利用工程措施拦蓄地表径流便于植物生长的特点,形成综合的防治体系。利用植物根系对土壤的固结作用防治水土流失,改善生态环境。经过十几年的试验研究和附近同类工程水保措施的实施中,确定了适于本地区生长的草种主要有羊草、无芒雀麦、草地早熟禾等;灌木树种有沙棘、柠条、山杏、黄刺梅、丁香等;乔木树种有杨树、国槐、圆柏、山杏、白榆、旱柳、馒头柳等。表47适宜项目区生态建设的草树种草树种适宜环境草树种适宜环境杨树喜光、耐寒、耐旱丁香喜光、耐旱148
24万吨娃哈哈桶装水及饮品物流基地项目水土保持方案报告书国槐喜光、耐旱黄刺玫耐旱、耐瘠薄圆柏喜光、耐寒、耐贫瘠羊草耐旱、抗风沙、耐践踏山杏喜光、耐寒、耐瘠薄披碱草耐旱、耐瘠薄、耐践踏白榆喜光、耐寒、耐旱紫花苜蓿耐寒、耐瘠薄旱柳喜光、耐寒、耐瘠薄沙打旺耐寒、耐瘠薄、耐践踏柠条喜光、耐寒、耐瘠薄沙生冰草耐旱、抗风沙、耐践踏紫花苜蓿耐旱、耐盐碱、耐瘠薄无芒雀麦耐旱、耐瘠薄沙蒿耐旱、耐盐碱、耐瘠薄野牛草耐旱、耐践踏小叶锦鸡儿喜光、耐旱、耐瘠薄蒙古冰草耐旱、耐寒、耐瘠薄4.3.2.2同类开发建设项目水土保持治理经验近年来大板镇高周边房地产开发建设项目很多,在开发建设过程中主体工程十分注重生态环境建设,项目区绿化(建筑物周边绿地、公共绿地、道路绿地)的标准高,栽植了观花观景观树型植物,同时考虑到了水土保持、绿化景观效应,与周围环境和谐统一。其它开发建设项目在工程施工过程中也重视生态环境与文明施工,采用的临时防护措施有:施工场地建筑物开挖土方集中堆放,并采取密目网苫盖,并用砖块压盖;对开挖管线临时堆土,由于堆土时间较短,只采取密目网覆盖防护措施;施工场地经常进行喷洒水,减少地面起尘。硬化区域采用透水砖铺装等,停车位采用透水砖铺装等以上实例可为本工程项目区在实施水土流失治理和绿化措施过程中进行草树种的选择及措施的布局提供经验与参考依据。这些经验可为本工程项目区在实施水土流失治理和绿化措施过程提供经验与参考依据。图45大板采砂场临时堆土密目网覆盖图46停车位嵌草砖铺装148
24万吨娃哈哈桶装水及饮品物流基地项目水土保持方案报告书图47大板政府透水砖铺装图48施工过程中临时堆料拦挡148
24万吨娃哈哈桶装水及饮品物流基地项目水土保持方案报告书1主体工程水土保持分析与评价5.1主体工程选址水土保持制约性因素分析与评价主体工程属于建设类工程,根据《开发建设项目水土保持技术规范》(GB50433-2008)、《开发建设项目水土流失防治标准》(GB50434-2008)相关规定,对国家相关政策符合性、工程总体布局、占地、土石方流向、施工组织等方面进行水土保持制约性因素分析与评价。(1)《中华人民共和国水土保持法》符合性分析24万吨娃哈哈桶装水及饮品物流基地项目目前为可行性阶段,方案根据《中华人民共和国水土保持法》相关条文进行分析,本项目基本符合相关规定。表51执行《中华人民共和国水土保持法》对照表文件条款《中华人民共和国水土保持法》项目情况第一条第二十四条 生产建设项目选址、选线应当避让水土流失重点预防区和重点治理区;无法避让的,应当提高防治标准,优化施工工艺,减少地表扰动和植被损坏范围,有效控制可能造成的水土流失。依据《关于印发全国水土保持规划国家级水土流失重点防治区和重点治理区复合划分成果的通知》(水利部办公厅,办水保[2013]188号)和《内蒙古自治区人民政府关于划分水土流失重点防治区的通告》(内政发〔2016〕44号),项目区属于国家级水土流失重点治理区,根据《开发建设项目水土流失防治标准》(GB50434-2008),方案确定防治标准为一级,项目建设施工临时防护措施,严格控制施工扰动破坏范围。第二条第二十五条 在山区、丘陵区、风沙区以及水土保持规划确定的容易发生水土流失的其他区域开办可能造成水土流失的生产建设项目,生产建设单位应当编制水土保持方案,报县级以上人民政府水行政主管部门审批,并按照经批准的水土保持方案,采取水土流失预防和治理措施。没有能力编制水土保持方案的,应当委托具备相应技术条件的机构编制。该项目编制了水土保持方案。第三条第二十八条本项目为建设类项目,项目建设过程中产生土方148
24万吨娃哈哈桶装水及饮品物流基地项目水土保持方案报告书 依法应当编制水土保持方案的生产建设项目,其生产建设活动中排弃的砂、石、土、矸石、尾矿、废渣等应当综合利用;不能综合利用,确需废弃的,应当堆放在水土保持方案确定的专门存放地,并采取措施保证不产生新的危害。后期全部回填利用,同时,本项目水土保持方案提出了土石方调配综合利用措施,并补充防护措施,不会产生新的水土流失危害。第四条第三十八条 对生产建设活动所占用土地的地表土应当进行分层剥离、保存和利用,做到土石方挖填平衡,减少地表扰动范围;在干旱缺水地区从事生产建设活动,应当采取防止风力侵蚀措施,设置降水蓄渗设施,充分利用降水资源。项目区占地类型主要为工业用地,因此,方案补充对项目区表土资源进行剥离,集中堆放,后期全部用作绿化覆土。(2)水利部184号文件符合性分析方案对《水利部关于严格开发建设项目水土保持方案审查审批工作的通知》(水保[2007]184号)文件进行分析,本项目符合相关规定。表52执行水利部水保[2007]184号文件对照表文件条款要求内容项目情况第一条《促进产业结构调整暂行规定》〔2005〕40号、国家发展和改革委员会发布的《产业结构调整指导目录》(2015年第3号令)中限制类和淘汰类产业的开发建设项目。本项目属于鼓励建设类项目,不属于限制类和淘汰类产业的开发建设项目。第二条《国民经济和社会发展第十二个五年规划纲要》确定的禁止开发区域内不符合主体功能定位的开发建设项目。项目为娃哈哈桶装水及饮品物流基地项目,不属于禁止开发区域内不符合主体功能定位的开发建设项目。第三条违反《水土保持》第十四条,在25度以上陡坡地实施的农林开发项目。新水土保持法为第二十条规定,项目区场地平整,不属于在25度以上陡坡地实施的农林开发项目。第四条违反《水土保持法》第二十条,在县级以上地方人民政府公告的崩塌滑坡危险区和泥石流易发区内取土、挖砂、取石的开发建设项目。项目区不属于崩塌滑坡危险区和泥石流易发区,项目建设不易造成地质灾害。新水土保持法中此条文已取消。第五条违反《中华人民共和国水法》第十九条,不符合流域综合规划的水工程。项目不属于流域综合规划的水工程。第六条根据国家产业结构调整的有关规定精神,国家发展和改革主管部门同意后方可开展前期工作,但未能提供相应文件依据的开发建设项目。项目已获得《巴林右旗人民政府实施城市(镇)规划2016年度第十批次建设用地规划设计初步设计意见》(巴林右旗住房和城乡建设局文件,右住建字(2016)458号),项目用地性质为工业用地,项目符合国家有关产业政策和相关水土保持审批规定。第七条分期建设的开发建设项目,其前期工程存在未编报水土保持方案、水土保持方案未落实和水土保持设施未按期验收的。本项目不属于分期建设项目。第八条本项目建设单位目前暂未发现其建设的项目存在未编报水土保持方案的情况。148
24万吨娃哈哈桶装水及饮品物流基地项目水土保持方案报告书同一投资主体所属的开发建设项目,在建及生产运行的工程中存在未编报水土保持方案、水土保持方案未落实和水土保持设施未按期验收的。第九条处于重要江河、湖泊以及跨省(自治区、直辖市)的其他江河、湖泊的水功能一级区的保护区和保留区内可能严重影响水质的开发建设项目,以及对水功能二级区的饮用水源区水质有影响的开发建设项目。项目区不属于该范围。第十条在华北、西北等水资源严重短缺地区,未通过建设项目水资源论证的开发建设项目。建设单位已积极委托设计单位对本项目开展水资源论证,目前正在评审阶段。第十一条在山区、丘陵区、风沙区的开发建设项目,对原地貌的扰动超过70%,或对林草植被的破坏率超过70%的。项目区原地貌属于平原区,对原地貌的扰动较大,项目施工过程加大对扰动区域的防护。项目建成后项目扰动区域基本全部硬化和绿化,不会造成新的水水土流失;同时加大对该区域的绿化措施。第十二条工程的土石方平衡、废弃土石渣利用达不到规范要求。项目建设时,对现状未扰动区域表土进行剥离,全部堆存在排土场,后期全部回填利用,同时,本项目水土保持方案提出了土石方调配综合利用措施,符合水保相关要求。⑶有关规定相关符合性分析项目区位于巴林右旗大板镇,根据《内蒙古自治区人民政府关于自治区主体功能区规划的实施意见》,本项目未处于禁止开发区,项目建设不会对其产生影响。表53《内蒙古自治区人民政府关于自治区主体功能区规划的实施意见》分析序号禁止开发区类型项目区所在旗县存在的禁止开发区项目区是否处于禁止开发区1自然保护区内蒙古赛罕乌拉国家级自然保护区否2风景名胜区无无3森林公园无无4地质公园无无5重要湿地无无6重要饮用水水源保护区无无148
24万吨娃哈哈桶装水及饮品物流基地项目水土保持方案报告书综上所述,项目区不涉及和影响到防洪安全、水资源安全等的项目;项目区不属于水土流失严重、泥石流易发区、崩塌滑坡危险区、易引起严重水土流失和生态恶化的地区;项目区不属于全国水土保持监测网络中的水土保持监测站点、重点试验区等区域;项目区不属于重要江河、湖泊以及跨省(自治区、直辖市)的其他江河、湖泊的水功能一级区的保护区和保留区。但是本项目属于哇哈哈桶装水项目,其用水采用地下水作为水源,建议建设单位对项目水源地地下水储量情况进行论证,同时对水质进行化验,划定水源保护区,确保水源用水安全。综上所述,通过方案设计的各项措施实施后,工程建设是基本可行的。5.2项目选址及总平面布置方案分析项目区位于内蒙古赤峰市巴林右旗大板镇,厂区周边市政管网完善,能够满足项目建设所需的条件。项目区建设地点地理位置优越,无洪水威胁,交通十分便利,原料运距短,是较理想的建设场地。本工程总平面布置方案根据项目建设的情况,在满足生产工艺流程、消防要求的前提下,结合地形、风向、设施朝向等自然条件,因地制宜地进行了总体布置。厂区道路沿建筑物环绕布置,力求总平面布置紧凑合理,尽量节约用地。空余区域全部绿化,增加绿化面积,降低水土流失。从水土保持角度来分析,项目区总平面布置达到了紧凑合理,功能区划分明确,内部运输便捷,厂区外交通方便。尽量减少对地表的扰动和破坏,减少风沙、扬尘对矿区及周边环境的污染和影响,对项目区生态环境起到了保护作用。因此,主体设计选址和总平面布置方案比较合理,符合水土保持的要求。5.3主体工程方案比选的水土保持分析与评价本项目为新建建设类项目,主体设计仅提出了唯一的项目选址方案,无备选方案。项目选址位于内蒙古赤峰市大板镇,符合巴林右旗整体规划,且建设单位已取得148
24万吨娃哈哈桶装水及饮品物流基地项目水土保持方案报告书《巴林右旗人民政府实施城市(镇)规划2016年度第十批次建设用地规划设计初步设计意见》(巴林右旗住房和城乡建设局文件,右住建字(2016)458号),项目用地性质为工业用地,项目选址唯一,因此不再进行选址的异地比选;项目建设充分利用地势,合理布局,主体工程设计的方案符合水土保持要求。5.4主体工程的水土保持分析与评价5.4.1工程占地分析与评价从工程占地分析,根据主体工程文件和实地勘察,项目总占地2.41hm²,项目施工临时占地均位于永久占地范围内,没有新增占地,其中永久占地2.41hm²,比重96%;临时占地0.79hm²,比重4%,占地类型全部为工业用地。表54项目占地统计表序号项目合计占地类型占地性质工业用地一建设用地2.412.41永久占地1主体建筑物及硬化区0.450.452道路硬化区及管线1.361.363厂区绿化0.600.60合计 2.412.41 备注:施工生产区、施工生活区、临时堆土场、材料堆放区、施工道路均位于永久占地范围内,面积不计入总面积。图51占地性质饼状图148
24万吨娃哈哈桶装水及饮品物流基地项目水土保持方案报告书从占地类型来看,工程占地类型为工业用地等,没有占用生产力较高的农田和水浇地,项目建成后对区域可绿化区域全部绿化,严格确定施工扰动范围,使区域土地资源得到了充分利用,符合大板镇用地整体规划,符合国家政策。从占地性质来看,工程施工过程中的项目施工生产区、施工生活区、临时堆土场、施工道路等临建设施均布置在项目永久占地范围内,施工临建没有新增临时占地,全部位于永久占地范围,符合节约用地要求。同时,项目施工临时临时占地比例较小,充分、有效利用项目占地范围,减少了施工扰动范围,减少了土地资源的浪费,符合水土保持要求。从扰动土地面积来看,主体设计施工生产区、施工生活区、材料堆放区、临时堆土场均位于永久占地范围内,在满足施工需求的情况下,没有新增临时占地,减少了对水土保持设施的破坏。厂区施工道路利用厂区道路永临结合,外部交通利用现有的市政道路,主体工程设计交叉施工,以缩短施工工期。从施工扰动面积、损坏水土保持设施数量来看,符合水土保持要求。从水土保持角度分析,工程建设完成后,厂区内空地全部进行硬化和绿化,通过合理布置植物措施与硬化措施,水土流失会得到有效控制。综上所述,项目占地符合国家的土地利用政策与水土保持的要求,工程占地基本合理。5.4.2工程土石方平衡分析与评价本工程建设期共动用土方工程量2.68万m³,其中挖方1.34万m³,填方1.32万m³,弃方0.02万m³,弃方全部由当地环卫工人清理到垃圾处理厂。⑴表土分析与评价148
24万吨娃哈哈桶装水及饮品物流基地项目水土保持方案报告书根据现场调查,由于项目区西侧部分表土肥沃,含有N、P、K、Ca、Mg、S、Fe等重要元素,相对底层生土,表层土壤肥力较好,政府在场地平整时,给予了保留,表土资源未进行破坏,占地面积约0.60hm2,方案补充对该区域的表土进行剥离,剥离厚度约0.3cm,剥离量为0.18万m³。剥离后集中堆放于项目区东侧临时堆土场,后期用于绿化覆土。既能够够满足项目后期绿化覆土,又保护表土资源,节约项目投资,符合水保要求。图52已完成场地平整区域图53预留表土剥离区域⑵项目土石方平衡分析与评价政府已对厂区进行了场地平整,厂区整体平整。建筑基础为条形槽状基础,避免了大开大挖造成的水土流失,同时减少了土方的开挖量,降低了土方裸露的时间,设计合理。建筑物基础开挖土方后期用于回填部分,就近堆放于基坑周边,不能回填土方集中堆放于临时堆土场,采用密目网覆盖,同时周边采用砖块压实。道路管线工程区施工顺序应统筹安排,管线工程先施工,其次道路工程施工,能够有效的避免道路二次开挖,降低项目扰动范围,减少水土流失。管线开挖土方堆放于管槽一侧,采用密目网覆盖,管线敷设后全部回填,不能回填利用部分用于厂区道路路基整理。合理的利用开挖土方,主体设计合理。148
24万吨娃哈哈桶装水及饮品物流基地项目水土保持方案报告书绿化区域绿化前进行土地整治,回用前期剥离表土,减少了土方外购成本,避免了土方长途运输,减少了水土流失。项目施工结束后,对施工临建进行拆除,同时清理施工建筑垃圾,共产生弃方0.02万m³,弃方全部由当地环卫工人清理到垃圾处理厂。严禁乱倒乱弃,运输过程车辆应采用密目网覆盖,避免扬尘产生。从工程土石方总体平衡来看,工程土石方挖填平衡,通过纵向调用,在充分利用挖方的前提下尽量减少弃方。从水土保持的角度分析,挖方得到充分利用,减少了弃方,从而减少了占地和对地面的扰动及植被的破坏,有利于防治水土流失,符合水土保持的要求。5.5主体工程施工条件、施工组织、施工时序分析与评价5.5.1主体工程施工组织分析(1)施工条件分析与评价本项目厂址位于内蒙古赤峰市巴林右旗大板镇,政府对厂区已完成场地平整。建设地点地理位置优越,交通十分便利,项目区东侧为巴彦汗路、北侧为查干沐沦街,可以满足本项目所需材料、设备、机械等的运输要求;项目建筑所需材料均可从附近购买,施工机械由施工单位提供。项目施工用水从自备井接引,自备井位于项目区内,现已打好出水,能够满足项目施工用水需求。项目施工用电从项目区东南侧变电箱接引,变电箱位于项目区东南角,可直接接引,不用外架输电线路。因此,项目施工用水用电能够满足项目施工需求。综上所述,本项目具备施工必需的条件。(2)施工组织分析与评价主体工程进行了施工组织设计,包括成立施工指挥部,布置施工场地,制定施工方案、施工工期和施工时序、安排施工进度等。148
24万吨娃哈哈桶装水及饮品物流基地项目水土保持方案报告书施工期确立了先进行场地整体规划,然后进行各项工程建设,包括基础开挖及地面建设等。施工指挥部及施工人员驻地均位于场地内,不再新增占地。施工指挥部的成立,保证了项目施工的顺利进行。因此,项目施工组织符合水保要求。(3)施工时序分析与评价施工时序方面,项目在施工过程中采取“先防护,再主体工程施工”的顺序进行,土方施工避开雨天和大风天气。项目施工时序依据有利于项目区内土石方调运和方便施工的原则进行安排。施工道路——建筑物清基工程——建筑物基础、地下建筑施工——建筑物施工——道路及管线工程——硬地、停车场工程——绿化施工。管线施工工艺,主体设计管线敷设类型为地埋式,各类管线单独埋设。管线开挖土方在一侧堆放,管线施工以机械施工为主,人工施工为辅,用挖掘机挖至距设计高程0.3m-0.5m时改用人工施工继续下挖,直至设计高程并清理槽底,土料堆放于管线旁作回填用,施工道路位于管沟另一侧。管线安装完毕,试压回填。各类管线根据其管径、埋深等因素确定其管沟开挖尺寸,经计算,管线开挖共产生土方0.59万m³土方。项目建设施工时序合理,减少临时堆土量,减小了临时堆场及占地面积,从而减少了土地扰动,主体对施工时序的安排较为合理。(4)施工布置分析与评价施工期确立了先进行场地整体规划,然后进行各项工程建设,包括基础开挖及地面建设等。施工指挥部及施工人员驻地均位于场地内,不再新增占地。施工指挥部的成立,保证了项目施工的顺利进行。根据项目施工需求,主体设计施工生产区、施工生活区、材料堆放区、临时堆土场各1处,总占地0.49hm²148
24万吨娃哈哈桶装水及饮品物流基地项目水土保持方案报告书。施工结束后根据其主体工程的情况,对其进行绿化和硬化,在满足施工需求的情况下,尽可能的减少了施工扰动范围。厂区施工道路利用厂区道路永临结合,外部交通利用现有的市政道路,主体工程设计交叉施工,以缩短施工工期。主体设计做到保持水土、减少水土流失及保护环境考虑,基本满足水土保持要求。综上所述,主体工程具备施工条件,施工布置合理,施工时序有利于项目水土流失的防治,施工工艺合理,使项目施工组织符合水土保持要求。5.5.2主体工程施工方法及施工工艺分析本项目施工均采用较为先进的施工工艺。采取以机械施工为主,适当配合人力施工,并以专业化、机械化的施工队伍为主。主体工程施工时以机械为主,人工配合机械对零星场地进行平整,建筑基础开挖采用机械化大开挖,反铲挖掘机挖土,自卸车运土,推土机配合下进行联合作业,需要回填的土方暂存放在空地内,作为基槽回填和厂区平整用土。回填采用机械和人工相结合的方法,土方由挖掘机装土,自卸汽车运土,推土机铺土、摊平,用振动碾压机碾压,边缘压实不到之处,辅以人工和电动冲击夯实。基本符合水土保持要求。项目区临时堆土未采取临时防护措施,不符合水保要求,方案给予补充,临时堆土表面采用密目网覆盖,四周采用砖块压实。管线敷设采取地埋敷设方式,采用机械挖沟,结合人工的施工方法。管线施工时将开挖土方堆放在管线一侧,方案补充对临时堆土采用密目网覆盖,施工结束后尽快回填,可有效缩短开挖土料的堆放时间,减少土料的风水蚀,符合水土保持的要求。道路及硬化区域工程采取永临结合方式,148
24万吨娃哈哈桶装水及饮品物流基地项目水土保持方案报告书在施工期间,施工道路采用碎石覆盖,有效的减少水土流失,施工结束后,道路永临结合,作为厂区道路,避免了道路路基二次开挖,缩短了施工工期,降低了水土流失。从水土保持角度分析,符合水土保持要求。综上所述,项目通过合理安排施工时序,合理利用开挖土,降低了水土流失;同时安排交叉施工,以缩短施工工期。从水土保持的角度分析,有利于减少施工过程中的水土流失;施工组织、施工方法及施工工艺等尽量从保持水土、减少水土流失及保护环境等方面考虑,基本满足水土保持要求。5.6主体工程设计水土保持工程分析与评价主体设计的水土保持工程不仅能维护主体工程安全,而且能够有效地达到保土保水功能。对疏导地表径流,减少扬尘、减少径流冲刷而引发的水土流失等均引起重要的防护作用。5.6.1主体工程水土保持工程的分析评价(1)建筑物及硬化工程防治区项目施工工程中,建筑物基础开挖临时回填土方,表面裸露容易造成水土流失,方案补充采用密目网覆盖。由于项目区部分表土肥沃,含有N、P、K、Ca、Mg、S、Fe等重要元素,相对底层生土,表层土壤肥力较好,政府在场地平整时,给予保留,方案补充对该区域硬化前剥离表土,堆放于临时堆土区域,后期用于绿化区域土地整治。主体设计在建筑物四周采用透水砖铺设,增加地表径流下渗率,降低了水的流失,减少了大板镇排水管网的排水压力,设计合理。主体设计厂区停车位采用水泥面,阻止了地表径流下渗,不符合水土保持要求,方案给予优化,停车位采用窃草砖铺装,增加了地表绿化面积,提高了地表雨水下渗率,达到保水保土的目的。(2)道路及管线工程防治区148
24万吨娃哈哈桶装水及饮品物流基地项目水土保持方案报告书主体设计道路两侧栽植绿篱,增加了厂区绿化面积,防止了水土流失,同时美化了厂区环境,设计合理,方案不进行补充设计。室外管线基本沿厂区道路布设,施工过程中沟槽开挖土方较为松散,极易产生水土流失,方案补充在施工过程中采取密目网覆盖,防止大风扬尘或雨天造成的流失,该措施设置合理。(3)绿化工程防治区主体提出了原则性的绿化思路,但未进行详细绿化设计,方案进行完善,根据适地适树、园林绿化美观的原则,对厂区绿化区域进行绿化美化。方案补充对项目绿地区土地整治,回覆前期剥离表土,充分利用表土资源,方便后期植物措施的实施,符合水保要求。项目工期较长,且经过雨季,绿化区域在绿化前地表裸露,容易造成水土流失,方案补充地表裸露区域采用密目网覆盖,降低了扬尘和水土流失。(4)施工临建工程防治区①项目施工结束后,对施工临建区域进行场地清理,可绿化区域进行土地整治,绿化措施纳入绿化区域,统一绿化。②施工生产区地表扰动较为严重,容易造成水土流失,项目施工前,对施工生产区采用碎石覆盖,减少了地表裸露,防止了水土流失,同时又不影响地表径流下渗,设计合理。③项目基础开挖土方以及剥离表土堆放于项目区临时堆土场,为了防止临时堆土水土流失,方案补充堆土表面覆盖密目网,四周采用砖块压实。④项目堆料场地(砂、灰)主体设计采用砖墙围挡,降低了占地范围;同时堆料场顶部采用密目网覆盖。148
24万吨娃哈哈桶装水及饮品物流基地项目水土保持方案报告书⑤项目施工临时堆土场主体未进行防护,方案补充对临时堆土表面采用密目网覆盖,四周采用装编织袋拦挡,防止表土堆放过程中水土流失。对主体工程已有的水土保持防护措施的分析和评价见下表。表55主体工程设计中具有水土保持功能措施的分析、评价结果表防治分区主体工程设计水土保持工程需方案补充或完善的措施主体工程已有内容问题及不足建筑物及硬化工程防治区①硬化区域透水砖铺装;①缺乏表土剥离措施具体设计;②停车位采用透水砖铺装,降低了绿化面积;③临时堆土未防护;工程措施:①表土剥离;②停车位嵌草砖铺装植物措施:①窃草砖内栽植野牛草;临时措施:①临时堆土防护;道路及管线工程防治区①道路两侧绿篱;①缺乏管线开挖临时堆土防护措施设计;临时措施:①管沟开挖临时堆土防护;绿化工程防治区①厂区绿化主体仅给出了绿化设计思路,方案给予补充;②缺乏土地整治措施设计;③缺乏绿化区域裸露面临时防护措施设计;工程措施:①土地整治;植物措施:①园林式绿化美化;临时措施:①绿化区域裸露面临时防护措施设计;施工临建工程防治区①施工道路碎石覆盖;②堆料场周边拦挡;③堆料场密目网覆盖;①缺乏临时堆土防护措施设计;工程措施:①场地清理;临时措施:①堆土临时覆盖、拦挡;主体水保措施:方案新增施水保措施:5.6.2水土保持措施界定根据“主导功能、责任区分、试验排除”界定三原则,对本项目主体设计中具有水土保持功能的工程进行分析界定。经界定,硬化区域透水砖铺装、道路两侧绿篱、施工道路碎石覆盖、堆料场周边拦挡、堆料场密目网覆盖等工程具有水土保持功能,且纳入水土保持投资。纳入水保投资工程的工程量及投资见下表。表56主体工程水土保持功能工程类型、工程量及投资表编号工程或费用名称单位数量合计(万元)一工程措施58.411透水砖铺装hm²0.7058.41二植物措施0.051道路两侧绿篱延米1360.05三临时措施4.911施工道路碎石覆盖m²0.254.412堆料场周边拦挡m600.50合计63.37148
24万吨娃哈哈桶装水及饮品物流基地项目水土保持方案报告书5.5工程建设与生产对水土流失影响因素分析工程建设与生产对水土流失的影响主要表现在扰动原地貌,使地表抗蚀性、抗冲性降低和改变土体结构,增加水土流失物质源等方面,另外,工程建设与生产对生态环境也将产生一定范围的影响。⑴对水土流失的影响评价①扰动原地貌,使地表抗蚀性、抗冲性降低工程建设进行基础、槽基的开挖和填筑,在此过程中,破坏了原有地表,使原状土体处于裸露和无防护状态,使其抗蚀性、抗冲性大大降低,在雨水的击溅作用下,极易造成水土流失。②改变土体结构,增加水土流失物质源工程建筑物基础开挖等临时堆置土方,由于改变了原来的结构状态,成为松散的堆体,使土壤松散性加大,抗蚀性降低。不但使土体原有的保水保土能力消失,而且极易被降雨冲刷带走,成为水土流失物质源,加剧水土流失。⑵对周边环境的影响评价工程建设对周边环境的影响主要体现在建设期。在建设期由于场地平整、建筑物基础开挖等施工活动,扰动和破坏了地表土壤结构及地表植被,加大了项目区水土流失强度,使项目区生态环境受到影响。工程建设产生的水土流失的人为因素分析见下表。表57工程建设人为因素对水土流失影响序号时段项目产生水土流失影响1施工期基坑开挖土建期:基坑开挖、建筑物土建等活动,破坏原地貌及植被,使地面裸露、表土破损、产生水蚀及风蚀。2临时堆土及材料堆放场临时堆土形成疏松土质在塑地貌,加大了局部地形坡度,形成了风蚀复合侵蚀。3硬化场地场地平整,破坏原地表植被,在大风作用下产生风蚀。4施工区场地平整,破坏原地表植被,在大风作用下产生风蚀。5施工道路路基的填筑和施工破坏原地表,在大风和雨水冲刷下产生风蚀和水蚀6自然恢复期小区内空地项目区在植被和土体结构未恢复或形成稳定状态,仍将产生比工程扰动前强的水土流失,但水土流失强度逐年减弱。148
24万吨娃哈哈桶装水及饮品物流基地项目水土保持方案报告书5.6结论通过对主体工程水土保持的分析认为,工程建设与生产对项目区及周边环境将产生一定的影响,加剧水土流失的发生与发展。本方案在分析和评价主体工程水土保持工程的基础上,依据水土保持有关法律法规要求,按规范完成工程建设水土流失防治措施体系布局和措施设计,通过其在工程建设过程中的全面实施,可保证工程建设引发的水土流失得到有效控制,原有的水土流失得到治理。148
24万吨娃哈哈桶装水及饮品物流基地项目水土保持方案报告书1防治责任范围及防治分区6.1水土流失防治责任范围《中华人民共和国水土保持法》规定,项目建设引起的水土流失防治责任由项目建设单位承担。按照《开发建设项目水土保持技术规范》(GB54033-2008)的规定,建设单位的水土流失防治责任范围包括项目建设区和直接影响区,建设期防治责任范围为2.70hm²,项目建设区面积共计2.41hm²,直接影响区面积为0.29hm²。6.1.1项目建设区项目建设区主要指项目建设直接造成损坏和扰动的区域,包括项目建设单位征地和土地使用管理范围,是治理的重点地区。本工程属于点式工程,项目建设过程中占地集中,通过对主体工程设计资料的分析、研究,结合现场调查和查勘,确定工程总占地面积2.41hm²,均为永久占地,属巴林右旗管辖。表61项目建设区占地表单位:hm²序号项目合计占地类型占地性质备注工业用地一建设用地2.412.41永久占地施工生产区、施工生活区、临时堆土场、材料堆放区、施工道路均位于永久占地范围内,面积不计入总面积。1主体建筑物及硬化区0.450.452)车间0.300.303)办公楼0.090.094)生活楼0.050.055)门房0.010.012道路硬化区及管线1.361.361)道路区域0.510.512)硬化区域0.700.703)停车位0.150.153厂区绿化0.600.60合计 2.412.41 148
24万吨娃哈哈桶装水及饮品物流基地项目水土保持方案报告书6.1.2直接影响区根据直接影响区确定的依据,直接影响区是指在项目建设过程中可能对项目建设区以外造成水土流失危害的地域,不属于征地范围,但建设单位应对其造成的水土流失影响负责防治。根据对主体工程的分析,结合现场和对同类工程的调查,经计算项目建设期直接影响区为0.29hm2。(1)项目建设区直接影响区项目建设区直接影响区主要集中在项目占地红线外3m范围内,以及道路出入口处10m范围内,经计算,项目建设区直接影响区为0.22h㎡。(2)临时堆土场直接影响区临时堆土场位于项目区东侧边界处,根据同类项目,临时堆土场直接影响区为堆土区域外扩5m范围,由于堆土场东侧直接影响区位于项目区永久占地范围内,与永久占地重合,此部分面积不重复统计,经计算,临时堆土场直接影响区面积为0.07h㎡。6.1.3水土流失防治责任范围项目建设期末水土流失防治责任范围为2.70hm²,其中项目建设区面积2.41hm²,直接影响区面积0.29hm²。表62水土流失防治责任范围表单位:hm²序号建设区域防治责任范围项目建设区直接影响区合计1建筑物及硬化工程防治区0.450.222.632道路及管线工程防治区1.363绿化工程防治区0.604施工临建工程防治区0.075合计2.410.292.70注:施工生产区、施工生活区、材料堆放区、施工道路、堆土场均位于永久占地范围内,面积不重复计算。148
24万吨娃哈哈桶装水及饮品物流基地项目水土保持方案报告书6.2水土流失防治分区6.2.1分区依据根据主体工程布局、施工扰动特点、建设时序、地貌特征、自然属性、水土流失影响等进行分区。6.2.2分区原则(1)本着地貌类型相似、立地条件大致相同的原则;(2)应对防治措施的总体布局具有分类指导的作用,有利于分类实施各项防治措施;(3)充分考虑主体工程建设的类别、性质、建设时序和不同功能单元的工艺流程;(4)应有利于水土流失预测和对方案实施效果的客观评价;(5)各级分区应层次分明,具有关联性和系统性。6.2.3分区方法由于本项目为点状工程,各区域水土流失类型、特点各有差异,防治的重点和所应采取的防护措施也不相同,因此根据工程建设情况及水土流失特点等因素,确定本工程按工程布局划分水土流失防治分区,将项目建设区划分为四个防治分区:建筑物及硬化工程防治区、道路及管线工程防治区、绿化工程防治区、施工临建工程防治区。各防治区面积详见表6-3。表63水土流失防治分区表单位:hm²防治分区水土流失特点及分区特点建筑物及硬化工程防治区场地开挖、平整形成裸露地表,以及地面设施基础开挖临时堆土场的雨季水土流失;施工期对周边植被破坏较大,水土流失较严重道路及管线工程防治区道路、管线由于基础开挖、临时堆土等形成的开挖面及松散堆体易在风力及降雨条件下形成水土流失,属线性工程,施工期易发生水土流失绿化工程防治区地表裸露,容易造成水土流失。施工临建工程防治区人工施工、机械碾压破坏地表植被严重,水力侵蚀均有发生,水土流失严重,为重点治理区。148
24万吨娃哈哈桶装水及饮品物流基地项目水土保持方案报告书1水土流失调查与预测开发建设项目由于人为扰动,破坏了原生地表抗蚀能力与外营力之间的相对平衡。扰动后土壤与原地貌相比,结构松散,抵抗侵蚀的能力明显降低,因而其水土流失比原地貌更为剧烈,溅蚀、面蚀、沟蚀、重力侵蚀几种侵蚀形式常同时发生,造成了水土流失形式的复杂性和多样性,必将对项目建设区域及周边地区的生态环境产生影响。方案将对工程建设过程中的水土流失、流失程度、分布及其可能对环境带来的影响进行预测,为合理布设水土保持措施,尽快恢复植被,改善生态环境提供依据。7.1水土流失成因、类型及分布7.1.1水土流失成因开发建设项目新增水土流失形成因素包括自然因素和人为因素。自然因素是潜在因素,人为因素则会直接诱发和加速水土流失,是造成水土流失的主导因素。⑴自然因素自然因素主要包括风力、水力等侵蚀外营力和地形地貌、土壤组成物质与结构,以及地面覆盖度等抗侵蚀力。⑵人为因素在施工期,由于场地平整,基础设施开挖及回填工程等施工活动,使原地貌、地表植被及土体结构受到破坏,降低或者丧失了原有的水土保持功能,改变了外营力与土体抵抗力之间形成的相对平衡,导致项目区水土流失加剧。148
24万吨娃哈哈桶装水及饮品物流基地项目水土保持方案报告书原地表施工活动对地表的扰动形式扰动后地表侵蚀外营力结果地形地貌(平原)植被土壤及质地占压地表、临时堆土、场地平整、基础及管槽开挖回填形成人工(机械)挖损、堆垫边坡地表植被遭损坏、压埋土壤结构破坏,土质松散形成新增水土流失强降雨作用图71工程建设产生的水土流失过程框图7.1.2水土流失类型及分布本工程建设区水土流失类型以水力侵蚀为主,伴随有风力侵蚀,水土流失分布在各施工区域。根据工程施工进度、建设特点及地形条件,工程造成的水土流失类型和分布特点是:①新增水土流失点状分布各工程分区;②侵蚀类型以水力侵蚀为主,伴随有风力侵蚀;③水土流失强度高,但只在施工期影响大。7.2水土流失调查预测单元及预测时段7.2.1预测单元水土流失调查、预测范围为工程永久占地和临时占地范围,本工程划分为建筑物及硬化工程防治区、道路及管线工程防治区、绿化工程防治区、施工临建工程防治区四个调查预测单元。7.2.2预测时段本项目属于建设类项目,根据主体工程进度安排和项目区扰动地形地貌的自然恢复期,预测时段包括建设期,即施工期和自然恢复期。148
24万吨娃哈哈桶装水及饮品物流基地项目水土保持方案报告书⑴施工期:本工程建设相对比较集中,如:土地整治、建(构)筑物基础开挖及回填等活动,破坏了建设区原有地貌和植被,扰动了土体结构,致使土体抗蚀能力降低,原地貌水土流失加剧,主要为水蚀并有季节性风蚀。依据工程施工组织和时序安排,每项工程按施工过程中产生水土流失最大不利施工时间考虑,施工期预测时段为7个月。同时考虑各施工区可能造成水土流失最大不利因素,确定不同施工单元预测时段。根据工程进度安排和当地气候特点,水力侵蚀主要发生在6-9月,风力侵蚀主要发生在每年的1-4、10-12月。侵蚀时段达到雨(风)季时段长度的按全年计,未达到雨(风)季时段长度的按占雨(风)季时段比例计。⑵自然恢复期:工程完工后,不存在新的破坏和开挖,自然恢复期的水土流失仅是施工期的延续。随着植被的逐步恢复,水土流失强度和侵蚀量逐步降低和减少。根据项目区土壤和气候条件,天然植物恢复或表土形成相对稳定的结构并发挥水土保持功效约需2年左右,因此确定本项目自然恢复期为2年。本项目水土流失预测单元及预测时段详见表7-1。表71水土流失预测单元及时段表工程分区施工进度预测时段(a)施工期自然恢复期风蚀水蚀风蚀水蚀建筑物及硬化工程防治区2017年6月-2017年12月0.61 道路及管线工程防治区2017年6月-2017年12月0.6122绿化工程防治区2018年4月-2018年5月11.522施工临建工程防治区2017年6月-2017年12月0.61227.3预测内容及方法7.3.1预测内容根据《开发建设项目水土保持技术规范》(GB50433-2008)的要求,结合本项工程的建设内容,工程建设期预测内容包括148
24万吨娃哈哈桶装水及饮品物流基地项目水土保持方案报告书开挖扰动地表面积预测;损坏水土保持设施的数量及面积预测;弃土(石、渣)量预测;水土流失量、新增水土流失量预测、水土流失危害的预测。7.3.2预测方法项目区水土流失成因复杂、类型多样,本方案采取实地调查法、引用资料法、类比实测法相结合的方法,进行水土流失强度和水土流失量预测。⑴实地调查与引用设计资料相结合的方法对于工程建设扰动原地貌及破坏土地和植被面积预测、损坏水土保持设施面积预测、弃土石渣量预测、可能造成的水土流失面积预测采用实地调查与设计资料统计相结合的方法。⑵实地调查和类比法项目区水土流失成因复杂,类型多样,根据《开发建设项目水土保持技术规范》(GB50433-2008)要求,结合工程建设的特点,对该项工程建设过程中产生的水土流失强度,采取类比法和引用资料法的方法进行预测,对引用结果进行修正。⑶实地调查法对于工程可能造成的水土流失危害预测,采用实地调查并参考类似地区类似工程扰动后造成的危害。水土流失预测内容及预测方法见表7-2。148
24万吨娃哈哈桶装水及饮品物流基地项目水土保持方案报告书表72水土流失预测内容及方法项目预测内容预测方法扰动原地貌、损坏土地和植被情况预测范围包括永久征占地和临时占地。分别对各工程区占地进行统计,并计算出占压土地的面积。实地调查与引用设计资料相结合损坏水土保持设施面积预测水土保持设施中包括原地貌植被、已实施的水土保持植物和工程措施等。资料分析弃土、弃灰渣量预测包括建设期基础开挖及场地平整等施工活动产生的弃土、弃渣及生活垃圾等排放等预测。资料分析可能造成水土流失面积、强度及流失量预测根据工程建设中水土流失影响因子、水土流失类型和分布情况及其水土流失背景资料,确定不同工程建设可能造成的水土流失强度指标。按水土流失面积及预测时段预测水土流失量。类比法可能造成水土流失危害预测工程建设可能造成的水土流失危害,包括对周边土地、植被、水资源等的危害参考类似地区7.4预测结果7.4.1扰动原地貌、破坏土地及植被面积根据《开发建设项目水土保持技术规范》的要求,预测本工程建设扰动原地貌、破坏土地及植被面积为2.41hm²。详见表7-3。表73扰动原地貌、破坏土地及植被面积表单位:hm²序号建设区域占地面积占地类型占地性质1建筑物及硬化工程防治区0.45工业用地永久占地2道路及管线工程防治区1.36工业用地永久占地3绿化工程防治区0.60工业用地永久占地合计2.41 7.4.3损坏水土保持设施面积按照《中华人民共和国水土保持法》中地三十二条规定,“在山区、丘陵区、风沙区以及水土保持规划确定的容易发生水土流失的其他区域开办生产建设项目或者从事其他生产建设活动,损坏水土保持设施、地貌植被,不能恢复原有水土保持功能的,应当缴纳水土保持补偿费,专项用于水土流失预防和治理。”《内蒙古自水土保持补偿费征收使用实施办法》的通知(2016年3月1日起施行),施工建设活动对原地表水土保持工程设施、生物设施构成占压和损坏的要按标准缴纳水土保持补偿费。148
24万吨娃哈哈桶装水及饮品物流基地项目水土保持方案报告书根据对本项目建设区占地类型的统计分析,在工程建设过程中占用的土地类型为工业用地,应将其纳入水土保持设施范畴,本项目建设期末损坏水土保持设施面积为2.41m²。损坏水土保持设施面积见表7-4。表74损坏水土保持设施面积表单位:m²序号建设区域占地面积占地类型占地性质1建筑物及硬化工程防治区4430工业用地永久占地2道路及管线工程防治区13624.75工业用地永久占地3绿化工程防治区6018.25工业用地永久占地合计24073 7.4.3弃土、弃渣量预测本工程建设期共动用土方工程量2.68万m³,其中挖方1.34万m³,填方1.32万m³,弃方0.02万m³,弃方全部由当地环卫工人清理到垃圾处理厂。施工期间和运行期产生的生活垃圾设置垃圾桶分类收集,并委托当地环卫部门定期拉运至指定垃圾场妥善处置。7.4.4造成水土流失面积预测通过对项目建设期、自然恢复期工程扰动原地貌、破坏土地和植被面积预测,确定工程方案建设期由于建设可能造成的水土流失总面积为2.41hm²。施工期各施工单元普遍存在水土流失,产生水土流失面积为2.41hm²,自然恢复期厂区、建构筑物和各种设施覆盖或硬化的地段无水土流失,其它空地在恢复自然植被和土壤稳定前,仍将产生一定量的水土流失,其面积为0.76hm²。不同预测时段内可能造成的水土流失面积见表7-5。148
24万吨娃哈哈桶装水及饮品物流基地项目水土保持方案报告书表75不同预测时段可能造成水土流失面积表单位:hm²项目分区建设期占地类型施工期自然恢复期建筑物及硬化工程防治区0.080.15工业用地道路及管线工程防治区1.240.01绿化工程防治区0.60.6施工临建工程防治区0.49 总计2.410.617.4.5可能造成水土流失量预测⑴水土流失背景值根据项目区所在区域的地形地貌、土壤植被、土地利用现场调查,按国家水利部行业标准《土壤侵蚀分类分级标准》(SL190-2007),结合《内蒙古自治区水土保持情况公报》结果和根据现场踏勘资料与调查分析,采取类比法和经验公式相结合的方法进行预测,同时参考项目区土壤侵蚀现状图以及本次现场踏勘的调查数据,确定不同时期、不同地段、不同类型的土壤侵蚀模数,作为计算新增侵蚀量的依据。项目区土壤侵蚀类型应以水力侵蚀为主,伴随有风力侵蚀,侵蚀强度为轻度,土壤侵蚀背景值确定为:水力侵蚀模数600/km²·a,风力侵蚀模数300t/km²·a。⑵建设期水土流失强度预测①预测引用资料来源根据对影响水土流失因素分析,工程建设过程中的水土流失除受地区水文、气象、土壤和原有地形地貌、植被等影响外,还受各项施工建设场地、施工工艺和施工进度的变化表现出来的特殊性。由于目前右旗没有同类水厂项目监测验收,因此,水力侵蚀强度预测采用类比法大板电厂项目,适当调整后作为本项目的土壤侵蚀模数。赤峰绿洲水土保持技术有限责任公司于2006年5月至2006年10月对内蒙古自治区赤峰景宏矿业有限责任公司白音汉钼铋矿6万t/a采矿工程施工期水土流失进行了实地观测。其中,经历了6148
24万吨娃哈哈桶装水及饮品物流基地项目水土保持方案报告书次可产生径流的降雨(24小时降水量≥25mm、10分钟降水量≥5mm、30分钟降水量≥10mm),采用测钎法和侵蚀沟法对内蒙古自治区赤峰景宏矿业有限责任公司白音汉钼铋矿6万t/a采矿工程施工期的施工区、露天采场、工业场地、运输道路、输水管线、绿化区域等区域进行了实地观测,取得水蚀监测数据6组。目前该项目已报批完成,其土壤侵蚀模数得到评审专家的认可。②本项目与类比资料分析对比由类比条件可以看出,建设区与类比地区气候条件、下垫面组成、水土流失特点相同,监测和调查资料具有可参考性。类比项目类比条件对比分析见下表。该项目土壤侵蚀模数见下表。表76类比条件对比表类别项目区类比区项目名称24万吨娃哈哈桶装水及饮品物流基地项目内蒙古自治区赤峰景宏矿业有限责任公司白音汉钼铋矿6万t/a采矿工程地理位置赤峰市巴林右旗赤峰市巴林右旗气候温带大陆性季风气候温带大陆性季风气候多年平均降水量358.6358.6地形地貌平原丘陵土壤栗钙土栗钙土植被类型及盖度工业用地、植被盖度60%荒草地,植被盖度50%土地利用类型工业用地荒草地平均风速及大风日数3.5m/s,55d3.5m/s,55d项目组成建筑物及硬化工程、道路及管线、绿化工程、施工临建工程矿部等工程、工业场地等工程、运输道路、供水管线等工程、废石场等工程等工程施工扰动情况场地平整、建(构)筑物基础开挖、堆垫、占压、碾压等矿部建筑物工程、工业场地工程、道路管线工程、废石场工程、施工临建工程新增水土流失特点水蚀、风蚀水蚀、风蚀本项目建设区与内蒙古自治区赤峰景宏矿业有限责任公司白音汉钼铋矿6万t/a采矿工程降雨量、土壤及植被基本相同,气候条件基本一致。同时,内蒙古自治区赤峰景宏矿业有限责任公司白音汉钼铋矿6万t/a采矿工程矿部建筑物工程防治区、道路管线工程工程防治区、施工临建工程防治区等区域的项目建设内容、项目组成与本项目148
24万吨娃哈哈桶装水及饮品物流基地项目水土保持方案报告书也十分相近,水土流失成果可以类比分析,以确定项目区的土壤侵蚀模数。故对类比资料的实测数据进行适当的调整,结合工程建设区的具体条件,分析确定各施工扰动区域的土壤水蚀、风蚀模数。类比工程不同时期不同区域的水土流失侵蚀模数预测结果见下表。表77类比项目施工期侵蚀强度值单位:t/km2·a侵蚀类型分区单位侵蚀模数水力侵蚀矿部建筑物工程防治区t/km²·a6500工业场地工程防治区t/km²·a6000道路管线工程防治区t/km²·a7000废石场工程防治区t/km²·a6000施工临建工程防治区t/km²·a4500风力侵蚀矿部建筑物工程防治区t/km²·a2500工业场地工程防治区t/km²·a2500道路管线工程工程防治区t/km²·a3000废石场工程防治区t/km²·a4500施工临建工程防治区t/km²·a3000表78类比项目自然恢复期侵蚀强度值单位:t/km2·a侵蚀类型分区单位第一年侵蚀模数第二年侵蚀模数水力侵蚀矿部建筑物工程防治区t/km²·a2000500工业场地工程防治区t/km²·a2200500道路管线工程防治区t/km²·a1800500废石场工程防治区t/km²·a2500500施工临建工程防治区t/km²·a2000300风力侵蚀矿部建筑物工程防治区t/km²·a1000200工业场地工程防治区t/km²·a1200200道路管线工程防治区t/km²·a1000200废石场工程防治区t/km²·a1300200施工临建工程防治区t/km²·a1000200③本项目水土流失侵蚀模数根据对工程建设中产生水土流失成因、类型、分布以及土壤侵蚀强度背景资料,并结合项目区类比资料和当地水土流失现状资料,经修正后,确定出项目区建设中各单元的水土流失强度值。148
24万吨娃哈哈桶装水及饮品物流基地项目水土保持方案报告书在自然恢复期,随着各项施工的结束,对地表的扰动破坏也随之减小,同时地表结皮也开始形成,植被逐渐自然恢复,在不采取措施情况下经过2年的恢复期,土壤侵蚀强度逐渐接近土壤侵蚀背景值。因此,土壤侵蚀强度在植被自然恢复期内呈逐步减少趋势。由于本项目位于平原区,相对于类比项目(丘陵区)地势较为平坦,造成水土流失较小。表79本项目水土流失强度预测值单位:t/km².a项目施工期自然恢复期调查预测单元风蚀模数水蚀模数风蚀模数水蚀模数第1年第2年第1年第2年建筑物及硬化工程防治区200045008002001500500道路及管线工程防治区200055008002001600500绿化工程防治区2500450010002001400300施工临建工程防治区200050008002001200500⑶水土流失量预测在通过预测获得水土流失背景值、水土流失强度预测值和新增水土流失面积的基础上,求得新增水土流失总量。新增水土流失量:W=Ws-WfWf—原地貌现状土壤侵蚀量;Ws—工程建设中土壤侵蚀总量在确定水土流失背景值、水土流失预测强度和新增水土流失面积的基础上,求得新增水土流失总量,计算结果见下表。本工程可能造成的水土流失总量为191.23t,施工期水土流失量为173.52t,自然恢复期水土流失量为22.21t,原地貌土壤侵蚀量为32.30t,新增水土流失量158.93。预测结果如表7-10至7-12。148
24万吨娃哈哈桶装水及饮品物流基地项目水土保持方案报告书表710项目建设期可能造成水土流失量预测表预测单元占地面积扰动地貌原地貌新增侵蚀量(t)(hm2)侵蚀年限(a)风蚀模数(t/km2.a)水蚀模数侵蚀量风蚀模数(t/km2.a)水蚀模数侵蚀量风蚀水蚀(t/km2.a)(t)(t/km2.a)(t)建筑物及硬化工程防治区0.080.601.00200045004.563006000.623.94道路及管线工程防治区1.240.601.002000550083.083006009.6773.41绿化工程防治区0.61.001.502500450055.503006007.2048.30施工临建工程防治区0.490.601.002000500030.383006003.8226.56合计2.41 173.52 21.32152.20表711自然恢复期可能造成水土流失量预测表项目自然恢复期原地貌新增侵风蚀模数(t/km².a)水蚀模数(t/km².a)侵蚀量(t)风蚀模数水蚀模数侵蚀量蚀量(t)预测单元面积(hm²)第1年第2年第1年第2年(t/km².a)(t/km².a)(t) 建筑物及硬化工程防治区4.560.623.944.502.71.84.560.623.942.48道路及管线工程防治区83.089.6773.410.310.180.1383.399.8573.5446.27绿化工程防治区55.507.2048.3017.4010.86.672.9018.0054.9034.54施工临建工程防治区30.383.8226.560.000030.383.8226.5616.71合计173.5221.32152.2022.2113.688.53191.2332.30158.93100.00统计建设期各施工区域的水土流失量,计算出各时期、各监测分区的水土流失比例。各预测单元水土流失量汇总表详见表7-12。148
24万吨娃哈哈桶装水及饮品物流基地项目水土保持方案报告书表712建设期各预测单元水土流失量汇总表单位:t预测单元建设期合 计占新增量的(%)施工期自然恢复期流失量原地貌新增量流失量原地貌新增量流失量原地貌新增量建筑物及硬化工程防治区4.560.623.944.502.71.84.560.623.942.48道路及管线工程防治区83.089.6773.410.310.180.1383.399.8573.5446.27绿化工程防治区55.507.2048.3017.4010.86.672.9018.0054.9034.54施工临建工程防治区30.383.8226.560.000030.383.8226.5616.71合计173.5221.32152.2022.2113.688.53191.2332.30158.93100.00148
24万吨娃哈哈桶装水及饮品物流基地项目水土保持方案报告书根据预测结果,本工程建设期造成水土流失总量191.23t,其中原地貌水土流失量32.30t,新增水土流失量为158.93t。不同预测时段新增的水土流失量:施工期新增量152.20t,自然恢复期新增量8.53t。7.5水土流失危害主体工程建设区地形相对平坦,地貌未进行扰动前,水土流失程度轻微。工程建设过程中可能发生的水土流失类型和形式主要是水力侵蚀,可能造成的水土流失危害主要有以下几个方面:①项目所在区域降雨量集中,暴雨强度大,冲出区外的泥沙将会淤积下游沟道和雨水管网,降低其排洪能力;②由于项目区位于大板镇,水土流失会给周边过往行人、车辆带来不便,直接影响到当地市容市貌;③地表裸露、开挖土方缺乏防护,遇干燥大风天气,裸露地面会扬风起沙,降低项目区周边空气质量;④本项目基坑开挖形成的边坡,容易因重力侵蚀和水力侵蚀发生崩塌,影响主体工程安全,影响施工进度。7.6水土流失预测结果及综合分析7.6.1预测结果⑴工程建设期扰动原地貌、破坏土壤及植被面积2.41hm²。⑵调查预测本项目建设过程中损坏水土保持设施面积2.41hm²。⑶根据工程土石方平衡情况,本工程建设期共动用土方工程量2.68万m³,其中挖方1.34万m³,填方1.32万m³,弃方0.02万m³,弃方全部由当地环卫工人清理到垃圾处理厂。⑷根据预测结果,本工程建设期造成水土流失总量191.23t,其中原地貌水土流失量32.30t,新增水土流失量为158.93t。不同预测时段新增的水土流失量:施工期新增量152.20t,自然恢复期新增量8.53t。148
24万吨娃哈哈桶装水及饮品物流基地项目水土保持方案报告书⑸水土流失重点区域主要为绿化工程防治区和道路及管线工程防治区;水土流失重点时段为施工期。⑹本工程的建设,会给项目区周边的行人及车辆带来不便;工程建设产生的泥沙会淤积周边市政管道;同时建设过程中的扬尘,将会降低周边空气质量;工程建设会造成水土流失,影响施工进度。但是通过实施本方案的水土保持措施,将工程建设对周边环境影响降至最低。7.6.2综合分析⑴水土流失预测结果综合分析①不同预测时段新增水土流失量分析根据水土流失预测结果可知,施工期水土流失量占水土流失总量的95%,自然恢复期占水土流失量的5%,施工期是水土流失量较大的时段,因此在施工期应加强施工管理,采取工程和植物措施相结合的防治方法。不同预测时段水土流失量分析见图7-2。图72不同预测时段水土流失量百分比饼状图②不同预测单元新增水土流失量分析148
24万吨娃哈哈桶装水及饮品物流基地项目水土保持方案报告书在没有相应防护措施的情况下,不同预测单元中,建筑物及硬化工程防治区和施工临建工程防治区水土流失量相对较大,是水土流失严重区域,故也是本方案水土流失防治重点区域。不同预测单元新增水土流失量见图7-3。③综上所述,本工程水土流失监测的重点区域为建筑物及硬化工程防治区和道路及管线工程防治区;水土流失重点时段为施工期。图73不同预测单元水土流失量柱状图⑵水土流失防治的指导性意见该预测结果是在没有采取任何防护措施的情况下可能发生的水土流失。在施工过程中,可以人为控制新增水土流失强度和进行水土流失防治。通过合理安排施工工艺及施工组织,以降低新增水土流失强度。根据以往的经验,防治风蚀最有效的手段是植物措施,防治水蚀以工程措施为基础,结合植物措施。根据气候特点和主体工程施工进度安排,本项目区侵蚀类型以水力侵蚀为主,伴随有风力侵蚀。水土保持防护措施的设计及布设应以防治风力侵蚀为主,结合施工特点和工程性质,合理布设。⑶对施工进度安排的意见148
24万吨娃哈哈桶装水及饮品物流基地项目水土保持方案报告书根据预测结果,施工期的7个月,是新增水土流失较严重的时期,建议在施工中进一步优化施工进度安排,尽量缩短产生水土流失的施工时段,如:未开工建设的建筑物基础开挖尽量避开强降雨季节,难以避开时加强此时段的防治水蚀的防护措施。在场地平整等工程施工期间,应加强水力侵蚀的防治措施,可考虑在空地区先行实施植物措施。在各工程区,植物措施结合主体工程施工进度的安排,分期、分批地实施。⑷对水土保持监测的指导性意见根据预测结果,工程施工期的新增水土流失较为突出,因此施工期水土保持监测的点位应包括绿化区等。综上所述,在本工程的建设过程中,应加强水土流失的防治,以便有效控制因项目建设而引起的水土流失,将项目建设对区域产生的负面影响降低到最低,以实现区域生态系统的良性循环。表713水土流失预测结果分析与评价流失区域应采取的防护工程水土保持监测工程措施植物措施临时防护工程重点时段监测点位建筑物及硬化工程防治区√√建设期基槽开挖区道路及管线工程防治区√√√建设期管线开挖区域绿化工程防治区√√√建设期绿化区域施工临建工程防治区√√建设期堆土场148
24万吨娃哈哈桶装水及饮品物流基地项目水土保持方案报告书1防治目标及防治措施布设8.1水土流失防治目标水土保持方案的最终目标是通过布设有针对性地水土保持措施,使工程建设过程中新增水土流失得到有效防治,原有水土流失得到基本治理,减少因新增水土流失造成的危害,恢复和保护工程建设区及周边地区水土保持设施,改善项目区生态环境,实现生态环境和区域经济的协调发展。本工程水土保持方案将突出体现“因地制宜、预防为主、因害设防”,重点工作放在改善建设区的生态环境,预防和控制建设过程中和工程完工后可能产生的水土流失。水土流失防治目标的制定充分考虑工程特点和项目区所处区域的自然环境特点。根据水利部办公厅关于印发《全国水土保持规划国家级水土流失重点预防区和重点治理区复核划分成果》的通知(水利部办公厅文件办水保〈2013〉188号)和《内蒙古自治区人民政府关于划分水土流失重点防治区的通告》(内政发〔2016〕44号),项目区属于国家级水土流失重点治理区,所以保护和建设好生态环境,做好水土保持工作十分重要。因此,依据《开发建设项目水土流失防治标准》,项目区执行建设类水土流失防治一级标准。按照规定的校正原则、方法及项目区的具体情况对防治目标值进行调整:①项目区降雨量358.6mm,属于300~400mm地区,因此水土流失总治理度、林草植被恢复率、林草覆盖率等较目标中一级标准相应值降低3,但是项目区地处国家级水土流失重点治理区,且位于大板镇城区,确定本方案应提高治理标准,故本项目治理标准不降;②项目区水土流失以轻度侵蚀为主,土壤流失控制比提高至1.0;③本工程拦渣率不做调整。148
24万吨娃哈哈桶装水及饮品物流基地项目水土保持方案报告书设计水平年6项防治目标计算见表8-1。表81本工程水土流失防治标准调整计算表指标目标设计水平年标准值修正系数设计水平年目标值土壤侵蚀强度降雨量地形地貌扰动土地整治率(%)9500095水土流失总治理度(%)9500095土壤流失控制比0.80001.0拦渣率(%)9500095林草植被恢复率(%)9700097林草覆盖率(%)25000258.2水土流失防治措施布设原则⑴各项措施布设应因地制宜、因害设防、总体设计、全面布局、科学配置。结合工程实际和项目区水土流失现状,水土流失防治措施以植物措施为主。⑵工程措施布设原则,坚持“预防为主,防治结合,先拦后弃”的原则,防患于未然。在分析主体工程设计中具有水土保持功能工程的基础上,补充水土保持防治措施,以增强水土流失防治效果。⑶植物措施布设原则,坚持工程措施与植物措施相结合,以植物措施为主的原则。充分借鉴赤峰市类似工程水土保持的成功经验,且植物措施设计与区域景观相协调,乔、灌、草合理配置。⑷临时防护措施布设原则,根据施工特点和各水土流失类型区的施工条件差异,坚持永临结合,合理布设拦挡、苫盖、排水等防护措施,以控制施工期造成的水土流失。8.3水土流失防治措施体系和总体布局8.3.1水土流失措施防治体系148
24万吨娃哈哈桶装水及饮品物流基地项目水土保持方案报告书根据水土流失防治分区,在水土流失预测及分析评价主体工程中具有水土保持功能工程的基础上,针对施工建设活动引发水土流失的特点和造成危害程度,采取有效的水土流失防治措施,把水土保持工程措施与植物措施,永久性防护措施和临时性措施有机结合起来,并把主体工程中具有水土保持功能的工程纳入水土流失防治措施体系中,合理确定水土保持措施的总体布局,以形成完整、科学的水土保持防治体系。水土流失防治措施体系详见框图。148
24万吨娃哈哈桶装水及饮品物流基地项目水土保持方案报告书工程措施建筑物及硬化工程防治区临时堆土密目网苫盖临时措施表土剥离、集中堆放及回用停车位嵌草砖内栽植野牛草道路两侧绿篱管线开挖临时堆土密目网覆盖工程措施植物措施临时措施道路及管线工程防治区植物措施工程措施绿化区域土地整治园林式绿化美化绿化工程防治区植物措施工程措施终期场地清理堆料场临时拦挡、覆盖施工临建工程防治区新增新增新增新增主体新增新增新增主体水土保持防治措施体系建筑物周边及硬化区透水砖铺装主体停车位嵌草砖铺装新增表土剥离、集中堆放及回用新增绿化区域裸露面临时密目网覆盖临时措施新增临时措施施工道路碎石覆盖主体堆土场密目网拦挡、覆盖新增表土剥离、集中堆放及回用新增图81水土流失措施体系框图148
24万吨娃哈哈桶装水及饮品物流基地项目水土保持方案报告书8.3.2总体布局在综合分析主体工程设计中具有水土保持功能工程的基础上,提出需要补充、完善和细化的防治措施,结合界定的水土保持工程提出水土流失防治措施体系和总体布局。(1)建筑物及硬化工程防治区:项目施工前对建筑物及硬化工程防治区未扰动区域进行表土剥离,集中堆放,后期用于绿化覆土。项目施工过程中对基坑开挖回填土方采用密目网覆盖,有效地防治堆土堆放期间的水土流失和扬尘产生。项目建设对硬化地面采用透水砖铺装;停车位表面铺装嵌草砖,并分栽野牛草,增加绿化面积。(2)道路及管线工程防治区:项目施工前对建筑物及硬化工程防治区未扰动区域进行表土剥离,集中堆放,后期用于绿化覆土。主体设计道路两侧栽植绿篱,增加厂区的美观性,降低了水土流失,提高了项目区绿化面积;项目各类管线管槽开挖临时堆土未进行防护,方案采用密目网覆盖。(3)绿化工程防治区:主体未进行绿化设计,方案补充可绿化区域土地整治,然后进行园林式绿化;绿化区域在绿化前,对裸露区域采用密目网覆盖,防治施工扰动对裸露地表造成的大量水土流失。(4)施工临建工程防治区建设场地内施工道路基本沿永久道路布设,采用碎石覆盖,永临结合;堆料场主体在其周边设置二四砖墙围挡,减少占地面积,同时在顶部采用密目网覆盖;临时堆土场为新增临时占地,用于堆放表土,在其表面覆盖密目网,周边设置装土编织袋,施工结束后对施工扰动区域进行场地清理,结合厂区硬化进行防治,防止水土流失。148
24万吨娃哈哈桶装水及饮品物流基地项目水土保持方案报告书水土保持措施体系框图见图8-1,项目水土流失防治责任范围、措施布置及监测点位布设见附图6。8.4防治措施设计8.4.1防治工程设防标准及草树种选择(1)水土保持工程设计标准水土保持造林整地防治标准为10年一遇24h最大暴雨量设计。(2)植物措施草树种优选及质量要求①草树种选择根据项目区气候特征及不同防治区的立地条件,本着“适地适树,适地适草”的原则,经实地调查,适宜本区域及本区域种植较成功的草种主要有乔木树种有国槐、旱柳、云杉、油松、金叶榆、海棠等等,灌木树种有柠条、丁香、连翘、珍珠梅、金银木、榆叶梅、黄刺梅等。草本植物有紫花苜蓿、野牛草等。②种子、苗木质量要求用于水土保持植物措施的苗木及牧草种子为一级苗和一级种,并且要有“一签、三证”,即要有标签、经营许可证、质量合格证和植物检疫证。③植物与建筑物间距按相关规范和要求,栽植树木与建筑物、地下管线及道路等要求保持一定距离,详见下表。表82绿化植物与建筑物、构筑物的平面间距要求表建筑物、构筑物名称距乔木中心不小于(m)距灌木边缘(m)建筑物外墙:有窗4.000.50无窗2.000.50挡土墙顶内和墙角外1.000.50高2M以下的围墙1.000.50高2M以上的围墙(及挡土墙基)2.000.50标准轨距铁路中心线5.003.50道路路面边缘1.000.50148
24万吨娃哈哈桶装水及饮品物流基地项目水土保持方案报告书人行道路面边缘2.002.00电杆中心2.000.75测量水准点2.002.00排水沟边缘1.000.50④栽植技术A、乔木栽植乔木栽植前进行穴状整地,穴坑应垂直下挖,上下口径一致,开挖规格为100cm*100cm*100cm,底部覆一层种植土。苗木装、运、卸的各个环节应保护好苗木,轻拿轻放,必须保证根系的完整。苗木栽植时,为了平衡树势,提高树木成活率,应进行适当的修剪,由于栽植乔木较小,因此不需要进行支护。苗木栽植后,应在四周修筑灌溉土埂,并在24小时内浇灌第一遍水,水量不宜过大、过急;在无降雨的情况下,三天内浇灌第二遍水,十日内浇灌第三遍水,后两次要浇透,浇灌完应覆盖一层土,以便保墒,以后转入自然生长,一年后进行检查,补植,适当进行除草、松土、修剪、防治病虫害等养护工作。B、灌木栽植灌木栽植前首先进行条带状或者穴状整地,苗木栽植时在在拌合有生根粉和保湿剂的泥浆里蘸根。苗木入坑扶正,用表土填埋至土坑1/3处,将苗木轻轻上提,保持树干垂直,树根舒展,然后将回填土踏实,修好灌溉土埂,进行浇灌,浇灌要透彻。栽植两年后进行适当的修剪,整形,控制其长势,每年浇灌2-3次。C、草本植物种植技术148
24万吨娃哈哈桶装水及饮品物流基地项目水土保持方案报告书雨季前进行土地整治,在整地的基础上进行撒播草种,播种前对种子进行去芒处理。用杀虫剂、保水剂,抗旱剂对种子进行丸衣化处理,以预防种子传播病虫害,对种子、周边植被造成危害。播种后及时压实,以利于出苗。一年后,对缺苗断垄的区域及时进行补植。表83适宜草树种类型植物名称适宜环境规格生长速度主要用途乔木国槐耐寒、抗旱,耐瘠薄(D=5cm)中厂区绿化,防风旱柳喜阳光耐寒(D=5cm)块厂区绿化,防风云杉抗旱耐寒,耐盐碱土(D=8cm)中绿化美化,防风固土油松喜光,较耐轻盐碱性土(D=10cm)块绿化美化,防风固土金叶榆耐寒、抗旱(D=3cm)中绿化、观赏海棠耐寒、抗旱,适应性强(D=5cm)快绿化、观赏灌木丁香耐寒、耐旱、耐瘠薄(H=1.5m)块绿化、观赏、固土连翘喜温暖、湿润气候,很耐寒、耐干旱瘠薄、怕涝(H=1.5m)块绿化、观赏、固土四季玫瑰耐寒,耐旱、耐瘠薄、耐修剪(H=0.5m)块夏秋赏花,秋季看果,冬春观枝,具有四季观赏价值珍珠梅耐寒,耐半荫,耐修剪(H=1.5m)块绿化、观赏、固土榆叶梅喜光,稍耐阴,耐寒,不耐涝(H=1.5m)中绿化、观赏、固土紫叶李喜阳光、温暖湿润气候,不耐干旱(H=1.5m)中绿化、观叶树种、固土金银木喜强光、稍耐旱(H=1.5m)块绿化、观赏、固土金叶榆篱耐寒、抗旱(H=0.5m)块绿化、观赏紫叶小檗篱喜阳、耐半阴(H=0.5m)块绿化、观赏、固土草本野牛草耐寒、耐瘠薄、适应性强一级种子中绿化种草8.4.2建筑物及硬化工程防治区8.4.2.1工程措施(1)表土剥离、集中堆放及回用经现场调查,项目区部分未扰动区域(主要集中项目区西侧表土保留区)地表土壤肥力较好,其表土资源丰富,在其扰动前对表土进行剥离,平均剥离厚度为30cm,剥离面积0.26hm²,剥离量0.08万m³。剥离土方全部堆放于临时堆土场,后期用于绿化覆土,全部回填利用。表土剥离采用推土机,汽车运输,运输距离为0.01km。表土剥离工程量见下表。148
24万吨娃哈哈桶装水及饮品物流基地项目水土保持方案报告书表84表土剥离工程量表名称表土剥离、集中堆放及回用面积(hm²)平均厚度(cm)总量(万m³)去向剥离区域0.26300.08临时堆土场(后期用作绿化区域覆土)合计0.26300.08(2)建筑物周边及硬化区透水砖铺装主体设计主建筑物出入口以及厂区部分硬化区域采用透水砖铺装,有利于地表径流的下渗,雨量较大时,多余雨水通过硬化地面坡度漫流至周边绿地或雨水口进行下渗、汇集。透水砖尺寸20cm×10cm×10cm(长×宽×厚)。透水砖的施工应按:基层—透水垫层(找平层)—透水面层的工序进行。透水砖铺装面积0.70hm²。透水砖铺装典型设计见附图9表85透水砖铺装工程量序号防护型式防护面积(hm²)工程项目及数量垫层(m³)透水砖(m³)1透水砖铺装0.709756962合计0.70975696(3)停车位嵌草砖铺装为增加项目区降雨下渗能力和厂区绿化面积,对地面停车场停车位采用嵌草砖进行铺装。嵌草砖的施工应按基层—透水垫层—找平层—透水面层的工序进行。首先铺设150mm厚的级配砂石混合30%泥土,(碎石最大粒径不得超过60mm,最小粒径不得超过0.5mm)并找平碾压密实,密实度达80%以上。找平层用中砂,30mm厚,中砂要求具有一定的级配,即粒径0.3-5mm的级配砂找平缓冲层。面层为植草砖,铺设时应轻轻平放,用橡胶锤锤打稳定,但不得损伤砖的边角。然后用表土填满植草砖孔洞,栽植草,浇水养护。嵌草砖尺寸32cm×16cm×10cm(长×宽×厚),中间种草区域8cm×8cm,嵌草砖铺装面积0.15hm²。148
24万吨娃哈哈桶装水及饮品物流基地项目水土保持方案报告书停车位嵌草砖铺装典型设计见附图10表86嵌草砖铺装工程量序号防护型式防护面积(hm2)工程项目及数量垫层厚砂石混合层垫层(m3)嵌草砖(m3)1嵌草砖铺装0.1522845.61522合计0.1522845.61528.4.2.2植物措施(1)停车位嵌草砖内栽植野牛草地面停车位铺设嵌草砖后,然后用表土填满嵌草砖孔洞(8cm*8cm),栽植优质野牛草,野牛草长10cm,栽植后浇水养护。植草面积为0.15hm²,共需野牛草0.15hm²。表87野牛草栽植工程量序号防护型式栽种方式防护面积(hm²)1野牛草穴状栽植0.152合计0.158.4.2.3临时措施部分基坑开挖土方后期须回填建筑物基槽内。回填土方临时堆放于建筑物基槽周边,边坡和顶部采用人工拍实处理,采用密目网覆盖,四周采用砖块压实。密目网根据施工进度可重复利用,覆盖面积为0.19hm²。表88密目网覆盖工程量序号防护型式建筑物基础回填土方(万m³)覆盖面积(hm²)1密目网覆盖0.140.192合计0.140.19表89建筑物及硬化工程防治区水土保持措施工程量序号防治措施单位数量一工程措施 1表土剥离、集中堆放及回用万m³0.081)表土剥离万m³0.082)表土回用万m³0.08148
24万吨娃哈哈桶装水及饮品物流基地项目水土保持方案报告书2透水砖铺装hm²0.701)透水砖m³6962)垫层m³9753嵌草砖铺装hm²0.151)嵌草砖m³1522)垫层m³45.63)砂石基层m³228二植物措施 1分栽野牛草hm²0.151)野牛草hm²0.15三临时措施 1密目网覆盖hm²0.141)密目网hm²0.148.4.3道路及管线工程防治区8.4.3.1工程措施(1)表土剥离、集中堆放及回用经现场调查,道路部分未扰动区域(主要集中项目区西侧表土保留区)地表土壤肥力较好,其表土资源丰富,在其扰动前对表土进行剥离,平均剥离厚度为30cm,剥离面积0.19hm²,剥离量0.06万m³。剥离土方全部堆放于临时堆土场,后期用于绿化覆土,全部回填利用。表土剥离采用推土机,汽车运输,运输距离为0.01km。表土剥离工程量见下表。表810表土剥离工程量表名称表土剥离、集中堆放及回用面积(hm²)平均厚度(cm)总量(万m³)去向剥离区域0.19300.06临时堆土场(后期用作绿化区域覆土)合计0.19300.068.4.3.2植物措施(1)道路两侧绿篱148
24万吨娃哈哈桶装水及饮品物流基地项目水土保持方案报告书按照种植设计的要求,绿篱植物的干径、冠径和株高应大体一致,2-3年生苗。然后按照种植设计的行距先开挖栽植沟,按株距把苗木排放在沟两侧,成双行交错定植,踩实后浇透水。定植前对主枝和侧枝进行重剪,以保持地上部分和地下部分的平衡,也方便于密植操作,修剪时应尽量把苗木的高矮和蓬径的大小调整一致。绿篱设计由红叶植物、黄叶植物相间组成,以增加厂区的美观性,绿篱树种选择金叶榆和紫叶小檗。栽植前绿将篱植物修剪成1.0m的植物,栽植宽度为0.6m,带状栽植。栽植长度为226m,栽植面积为136㎡。道路两侧绿化典型设计见附图11表811道路两侧栽植绿篱工程量名称栽植长度(m)栽植宽度(m)栽植面积(㎡)金叶榆绿篱1130.668紫叶小檗绿篱1130.668合计2261368.4.3.3临时措施(1)管线开挖临时堆土密目网覆盖为了便于工程施工和回填作业,管线的管沟开挖土料堆放在管沟一侧。开挖土方根据开挖顺序依次堆放,施工结束后再依次回填。项目各类管线长1854.88m,管沟与临时堆土间设置0.5m宽预留区,由于土体堆存时间较短,边坡和顶部采用人工拍实处理,并采用密目网覆盖。设计土料堆高1.0-1.5m,边坡比为1:0.33,堆宽根据实际情况确定。经计算,临时堆土密目网覆盖面积为0.47hm²。管沟开挖临时堆土密目网覆盖典型设计见附图12148
24万吨娃哈哈桶装水及饮品物流基地项目水土保持方案报告书表812管线开挖临时堆土防护工程量工程名称土方量占地堆土高度堆放边坡密目网覆盖(万m³)(hm²)(m)(hm²)管线0.590.391-1.51:0.330.47合计0.590.391-1.51:0.330.47表813道路及管线工程防治区水土保持措施工程量序号防治措施单位数量一工程措施1表土剥离、集中堆放及回用万m³0.061)表土剥离万m³0.062)表土回用万m³0.06二植物措施 1栽植绿篱㎡1361)金叶榆绿篱㎡682)紫叶小檗绿篱㎡68三临时措施 1密目网覆盖hm²0.471)密目网hm²0.478.4.4绿化工程防治区8.4.4.1工程措施(1)表土剥离、集中堆放及回用经现场调查,绿化区域部分未扰动区域(主要集中项目区西侧表土保留区)地表土壤肥力较好,其表土资源丰富,在其扰动前对表土进行剥离,平均剥离厚度为30cm,剥离面积0.40hm²,剥离量0.12万m³。剥离土方全部堆放于临时堆土场,后期用于绿化覆土,全部回填利用。表土剥离采用推土机,汽车运输,运输距离为0.01km。表814表土剥离工程量表名称表土剥离、集中堆放及回用面积(hm²)平均厚度(cm)总量(万m³)去向剥离区域0.14300.04临时堆土场(后期用作绿化区域覆土)合计0.14300.04148
24万吨娃哈哈桶装水及饮品物流基地项目水土保持方案报告书(2)绿化区域土地整治项目绿化前进行土地整治,清除地表杂物,同时对该区进行翻松、精细整平,回覆前期剥离表土。为了有效利用自然降水,通过微地形土地整理改造,使绿地高程略低于道路路面3-5cm,道路及硬化面不能及时下渗雨水漫流进入集中绿化区域,下凹式区域能够有效的集蓄雨水,提高雨水的利用率。绿化区域土地整治面积0.60hm²。8.4.4.2植物措施(1)可绿化区域绿化美化a、立地条件土壤为栗钙土,绿化面积0.60hm²。b、绿化设计绿化按照园林式布置,整体设计上考虑景观生态、改善美化厂区环境,并保证建筑物之间视线通透度,植物选择上充分考虑赤峰地域气候条件,结合项目功能分区,配置适宜的植被,营造出自然舒适的景观模式。建立均衡与和谐的绿化体系。绿化采取乔灌草相结合的立体,可以满足水土保持要求。项目区建筑周边等集中绿化区域通过栽植旱柳、国槐、云杉、油松、金叶榆、海棠等乔木,栽植株行距为5m*5m,同时栽植灌木丁香、连翘、四季玫瑰、珍珠梅、榆叶梅、紫叶李、金银木等花灌木进行美化,同时在林下撒播野牛草草种,形成立体式绿化景观。围墙周边绿化美化典型设计见附图13主体工程设计的绿化工程量汇总见表8-15。148
24万吨娃哈哈桶装水及饮品物流基地项目水土保持方案报告书表815绿化工程量汇总表序号名称单位数量1栽植乔木株1341)国槐(D=5cm)株252)旱柳(D=5cm)株253)云杉(D=8cm)株304)油松(D=10cm)株305)金叶榆(D=3cm)株126)海棠(D=5cm)株122栽植灌木 2051)丁香(H=1.5m)株352)连翘(H=1.5m)株353)四季玫瑰(H=0.5m)株704)珍珠梅(H=1.5m)株205)榆叶梅(H=1.5m)株206)紫叶李(H=1.5m)株107)金银木(H=1.5m)株153栽植绿篱㎡1201)金叶榆篱(H=0.5m)㎡602)紫叶小檗篱(H=0.5m)㎡604撒播草籽h㎡0.601)野牛草(一级种)kg90c、绿化技术措施①植树技术措施整地:植树、种草前耙耱整平,植树随整地造林。灌木穴状整地,穴径40cm,深40cm,乔木穴径100cm,深100cm。苗木要求:乔木胸径5-10cm,无病虫害,生长良好,花灌木采用裸根实生苗。栽植:造林时间为选择春季和雨季,栽植方式为植苗造景,苗木粘泥浆或用生根粉水浸泡12小时,在苗木入坑后要扶正,用表土埋至土坑的1/3处,将苗木轻轻上提,保持树身垂直、树根舒展,并充分接触土壤,随填土分层踏实。栽后及时浇一次水,灌水量为15kg/穴。148
24万吨娃哈哈桶装水及饮品物流基地项目水土保持方案报告书抚育管理:苗木定植后当年浇水4~5次,每次每穴30kg,及时拨掉植株周围杂草(杂草铺设在穴内,以减少蒸发);造林的翌年,对死苗处进行补栽,并防治病虫害。苗木成活后每年定期浇水2~4次,每次每穴20kg,及时除草,定期杀虫等。抚育管理:苗木成活后,每年人工穴内松土,除草,草留穴内,以减少蒸发,时间选择避开树木生长高峰期,且在树下杂草旺盛之前进行。栽植翌年对死亡的苗木进行及时补栽。对一些生长较弱,枝条不够充实的树木,应追施一些磷、钾肥。②种草技术措施:播前准备:在播种之前,用农药拌种或用杀虫剂、保水剂、抗旱剂对种子进行丸衣化处理,以预防种子传播病虫害和病虫对种子、植株的危害。播种时,经处理的草籽与化肥按1:0.5的比例拌合,草种播种量为15g/m2。整地:在施工结束后,进行场地清理、平整。播种方法:在施工结束后的第一个种草季节抢墒人工撒播,播后稍镇压。为提高厂区内苗木成活率,采用移动软管方式进行灌溉。8.4.4.3临时措施(1)绿化区域裸露面临时密目网覆盖项目区集中绿化区域绿化前,地表裸露时间较长,容易造成水土流失,方案补充在绿化前采用密目网对裸露地表进行覆盖,密目网覆盖面积0.60hm²。表816绿化美化工程防治区水土保持措施工程量序号防治措施单位数量一工程措施1表土剥离、集中堆放及回用万m³0.141)表土剥离万m³0.042)表土回用万m³0.042土地整治hm²0.60148
24万吨娃哈哈桶装水及饮品物流基地项目水土保持方案报告书二植物措施 1栽植乔木株1341)国槐(D=5cm)株252)旱柳(D=5cm)株253)云杉(D=8cm)株304)油松(D=10cm)株305)金叶榆(D=3cm)株126)海棠(D=5cm)株122栽植灌木 2051)丁香(H=1.5m)株352)连翘(H=1.5m)株353)四季玫瑰(H=0.5m)株704)珍珠梅(H=1.5m)株205)榆叶梅(H=1.5m)株206)紫叶李(H=1.5m)株107)金银木(H=1.5m)株153栽植绿篱㎡1201)金叶榆篱(H=0.5m)㎡602)紫叶小檗篱(H=0.5m)㎡604撒播草籽h㎡0.601)野牛草(一级种)kg90三临时措施 1密目网覆盖hm²0.601)密目网hm²0.608.4.5施工临建工程防治区8.4.5.1工程措施(1)终期场地清理施工后期对施工生活区、生产区、施工道路、临时堆土场、堆料场等区域的施工临建进行拆除,清除地表杂物,清理杂物运往,共产生弃方0.02万m³,弃方全部由当地环卫工人清理到垃圾处理厂。同时结合厂区绿化、厂区硬化对施工临建区域进行绿化和硬化。8.4.5.3临时措施(1)堆料场临时拦挡、覆盖148
24万吨娃哈哈桶装水及饮品物流基地项目水土保持方案报告书项目施工过程中对砂石堆料场周边设置拦挡,同时在其顶部覆盖密目网,以减少水土流失和扬尘的产生。砂石料堆场共有1处,堆场长20.0m,宽20.0m,堆料边坡比1:0.5,高1.5-2.0m。根据水保“先拦后弃”原则,在其堆料三边设置二四砖墙,墙体高40cm,宽24cm,长60m。为减少扬尘产生,设计对砂石料裸露面采区密目网防护措施,密目网覆盖面积为0.04hm²。临时堆土防护工程量见下表。表817堆料场挡护工程量统计表工程名称砂石堆料占地(hm²)砂石堆料场数量(个)堆料指标(m)土体高(m)砖墙(m)密目网防护(hm²)堆长堆宽砂石料堆场0.04120201.5-2600.04(2)施工道路碎石覆盖项目施工过程中施工道路路面裸露,水土流失、扬尘产生严重,为了降低地表裸露面积,减少水土流失,施工道路表面采取碎石覆盖,碎石覆盖厚度5cm,碎石粒径1-3cm,覆盖面积0.25hm²,碎石量225m³。表818碎石覆盖工程量统计表工程名称覆盖占地(hm²)覆盖厚度(cm)碎石粒径(cm)覆盖面积(hm²)碎石量(m³)施工道路0.2551-30.25225(3)堆土场密目网覆盖项目施工临时堆土区位于项目区东侧,主要堆存前期剥离表土,堆土表面裸露,容易产生扬尘,造成水土流失,方案补充临时堆土区设置临时挡护措施。临时堆土区长60.0m,宽40.0m,占地面积0.24hm²。设计堆土边坡比1:1.75,堆土高2.50m,最大堆土量2500m³。148
24万吨娃哈哈桶装水及饮品物流基地项目水土保持方案报告书堆土边坡和顶部采用人工拍实处理,采用密目网覆盖,四周采用装土编织袋拦挡,密目网覆盖面积0.30hm²。临时堆土防护工程量见表8-20,临时堆土场拦挡、覆盖典型设计见附图14。表819堆土场密目网覆盖工程量统计表工程名称土方量(m³)堆土区指标(m)土体高(m)密目网防护(hm²)堆长堆宽临时堆土250060402.53000表820施工临建工程防治区水土保持措施工程量序号防治措施单位数量一工程措施 1终期场地清理万m³0.021)垃圾万m³0.02三临时措施 1密目网覆盖hm²0.341)密目网hm²0.342堆料拦挡m601)砖块m³8.643碎石覆盖hm²0.251)碎石m³2254装土编织袋m2001)装土编织袋拦挡m³242)装土编织袋拆除m³248.4.6施工过程中的其他临时防护措施施工过程中的水土流失防治是水土保持方案的重要内容之一。在工程建设过程中做好水土流失临时防治工作,一方面可以提高施工效率,减少建设期的水土流失量;另一方面可以减轻对周边环境的危害程度,为恢复植被以及良性循环的生态环境创造条件。因此建议建设单位在建设中要注意以下问题:⑴加强对施工单位和施工人员的水土保持宣传教育,增强其法制观念,提高水土保持意识;148
24万吨娃哈哈桶装水及饮品物流基地项目水土保持方案报告书⑵选择合理的施工时间,尽量避开雨季和大风天气施工。如不能避开,对新开挖断面采用临时的防护措施,防止雨水冲刷或大风造成水土流失;施工时对各区域的施工便道、施工场地要采用洒水车进行洒水抑尘;⑶场地地下设施施工时要求合理安排工序,遵循由深而浅、统筹安排的原则,确定临近地下设施尽量同槽一次开挖,同时应保持基坑土方边坡的稳定,基面不受扰动;⑷施工期产生的建筑垃圾要及时清运,堆放至指定地点,按照当地环卫部门要求进行处理;⑸根据当地的气候特点,对于施工过程中易起尘的场地,要求建设单位加强各施工区域的施工管理,对各区域采取洒水抑尘措施,以减少粉尘产生。8.5防治措施与工程量本工程水土保持防治措施工程量包括工程措施、植物措施和临时措施。⑴工程措施工程量表821水土保持工程措施量汇总表区域序号防治措施单位数量建筑物及硬化工程防治区一工程措施1表土剥离、集中堆放及回用hm²0.261)表土剥离万m³0.082)表土回用万m³0.082透水砖铺装hm²0.701)透水砖m³696.282)垫层m³974.793嵌草砖铺装hm²0.151)嵌草砖m³1522)垫层m³45.63)砂石基层m³228道路及管线工程防治区二工程措施1表土剥离、集中堆放及回用hm²0.191)表土剥离万m³0.06148
24万吨娃哈哈桶装水及饮品物流基地项目水土保持方案报告书2)表土回用万m³0.06绿化工程防治区三工程措施1表土剥离、集中堆放及回用hm²0.141)表土剥离万m³0.042)表土回用万m³0.042土地整治hm²0.60施工临建工程防治区四工程措施1终期场地清理万m³0.021)建筑垃圾万m³0.02⑵植物措施工程量植物措施防护面积0.76hm²,工程量见表8-22。表822建设期植物措施工程量统计表区域序号防治措施单位数量建筑物及硬化工程防治区一植物措施1分栽野牛草hm²0.151)野牛草hm²0.15道路及管线工程防治区二植物措施1栽植绿篱㎡1361)金叶榆绿篱㎡682)紫叶小檗绿篱㎡68绿化工程防治区三植物措施1栽植乔木株1341)国槐(D=5cm)株252)旱柳(D=5cm)株253)云杉(D=8cm)株304)油松(D=10cm)株305)金叶榆(D=3cm)株126)海棠(D=5cm)株122栽植灌木 2051)丁香(H=1.5m)株352)连翘(H=1.5m)株353)四季玫瑰(H=0.5m)株704)珍珠梅(H=1.5m)株205)榆叶梅(H=1.5m)株206)紫叶李(H=1.5m)株107)金银木(H=1.5m)株153栽植绿篱㎡1201)金叶榆篱(H=0.5m)㎡602)紫叶小檗篱(H=0.5m)㎡604撒播草籽h㎡1201)野牛草(一级种)kg60148
24万吨娃哈哈桶装水及饮品物流基地项目水土保持方案报告书⑶临时措施工程量临时措施工程量见表8-23。表823临时措施工程量表区域序号防治措施单位数量建筑物及硬化工程防治区一临时措施1密目网覆盖hm²0.141)密目网hm²0.14道路及管线工程防治区二临时措施1密目网覆盖hm²0.471)密目网hm²0.47绿化工程防治区三临时措施1密目网覆盖hm²0.601)密目网hm²0.60施工临建工程防治区四临时措施1密目网覆盖hm²0.341)密目网hm²0.342堆料拦挡m601)砖块m³8.643碎石覆盖hm²0.251)碎石m³2254装土编织袋m2001)装土编织袋拦挡m³242)装土编织袋拆除m³24表824水土保持工程量汇总表序号措施名称单位建筑物及硬化工程防治区道路及管线工程防治区绿化工程防治区施工临建工程防治区合计一工程措施 1表土剥离、集中堆放及回用hm²0.260.190.14 0.601)表土剥离万m³0.080.060.04 0.182)表土回用万m³0.080.060.04 0.182透水砖铺装hm²0.70 0.701)透水砖m³696.28 696.282)垫层m³974.79 974.793嵌草砖铺装hm²0.15 0.1521)嵌草砖m³152 1522)垫层m³45.6 45.63)砂石基层m³228 228148
24万吨娃哈哈桶装水及饮品物流基地项目水土保持方案报告书4终期场地清理hm² 0.020.025土地整治hm² 0.60 0.60二植物措施 1分栽野牛草hm²0.15 0.151)野牛草hm²0.15 0.152栽植绿篱㎡ 136120 2561)金叶榆绿篱㎡ 6860 1282)紫叶小檗绿篱㎡ 6860 1283栽植乔木株 134 1341)国槐(D=5cm)株 25 252)旱柳(D=5cm)株 25 253)云杉(D=8cm)株 30 304)油松(D=10cm)株 30 305)金叶榆(D=3cm)株 12 126)海棠(D=5cm)株 12 124栽植灌木 205 2051)丁香(H=1.5m)株 35 352)连翘(H=1.5m)株 35 353)四季玫瑰(H=0.5m)株 70 704)珍珠梅(H=1.5m)株 20 205)榆叶梅(H=1.5m)株 20 206)紫叶李(H=1.5m)株 10 107)金银木(H=1.5m)株 15 155撒播草籽h㎡ 120 1201)野牛草(一级种)kg 60 60三临时措施 1密目网覆盖hm²0.140.470.600.341.551)密目网hm²0.140.470.600.341.552堆料拦挡m 60601)砖块m³ 8.648.643碎石覆盖hm² 0.250.251)碎石m³ 2252254装土编织袋m 2002001)装土编织袋拦挡m³ 24242)装土编织袋拆除m³ 24248.6水土保持施工组织设计⑴设计原则148
24万吨娃哈哈桶装水及饮品物流基地项目水土保持方案报告书在不影响主体工程施工的前提下,尽可能利用主体工程创造的水电、交通及临建设施等施工条件,减少在施工辅助设施上的消耗。根据项目区自然条件,合理安排施工进度,确定施工时序。⑵施工条件本工程施工场地条件较好,施工材料、苗木种子等均从当地可以购买;交通可利用厂区周边道路,出行较为便利;施工供水采取自备井,供电线直接利用厂区东侧供电系统,能够满足水土保持工程施工要求。⑶施工组织设计①本方案防护措施主要有工程措施、植物措施和临时措施,不同的措施其施工组织形式不同,应区别对待。②各防治分区应严格限制施工扰动范围,尽量减少或避免各工序间的相互干扰。各区域水土保持措施的实施应充分利用主体工程提供的便利施工条件,同时尽量缩短土体裸露时间。③本方案的植物措施主要是针对工程建设区域内的植物恢复。要求植物措施实施时选择在雨季或雨季来临前进行,防止恶劣天气造成的不必要损失,造成新的水土流失。⑷施工方法与质量要求水土保持工程施工按前述各防治区措施设计要求进行施工,各项治理措施必须符合规定的质量要求,规定的质量测定方法确定后,才能作为治理成果进行数量统计。根据《水土保持综合治理—验收规范》(GB/T15733-2008)的相关规定,水土保持各项治理措施的基本要求是:总体布局合理,各项措施布置符合规划要求,规格、尺寸、质量、施工材料、施工方法符合施工和设计标准。植物措施造林种草成活率要达到85%上,保存率达到80%以上。148
24万吨娃哈哈桶装水及饮品物流基地项目水土保持方案报告书8.7水土保持措施进度安排根据主体工程施工进度安排,本项目计划于2017年6月开工建设,2017年12月竣工,工期7个月。按照植物措施的季节性要求和防治水土流失的实际需要,建设期水土保持工程措施安排在2017年6月-2017年12月完成,植物措施安排在2018年完成,临时措施安排在2017年6月-2017年12月完成。水土保持工程措施年度实施计划见表8-25至表8-27,水土保持工程实施进度横道图见表8-28。148
24万吨娃哈哈桶装水及饮品物流基地项目水土保持方案报告书表825水土保持工程措施量分年度实施量表区域序号防治措施单位数量实施进度建筑物及硬化工程防治区一工程措施 201720181表土剥离、集中堆放及回用hm²0.260.2601)表土剥离万m³0.080.0802)表土回用万m³0.080.0802透水砖铺装hm²0.700.701)透水砖m³696.28696.2802)垫层m³974.79974.7903嵌草砖铺装hm²0.150.1501)嵌草砖m³15215202)垫层m³45.645.603)砂石基层m³2282280道路及管线工程防治区二工程措施 1表土剥离、集中堆放及回用hm²0.190.1901)表土剥离万m³0.060.0602)表土回用万m³0.060.060绿化工程防治区三工程措施 1表土剥离、集中堆放及回用hm²0.140.1401)表土剥离万m³0.040.0402)表土回用万m³0.040.0402土地整治hm²0.60 0.6施工临建工程防治区四工程措施 1终期场地清理hm²0.020.0201)垃圾hm²0.020.020表826水土保持植物措施量分年度实施量表区域序号防治措施单位数量实施进度建筑物及硬化工程防治区一植物措施201720181分栽野牛草hm²0.1500.151)野牛草hm²0.1500.15道路及管线工程防治区二植物措施1栽植绿篱㎡13601361)金叶榆绿篱㎡680682)紫叶小檗绿篱㎡68068绿化工程防治区三植物措施1栽植乔木株13401341)国槐(D=5cm)株250252)旱柳(D=5cm)株250253)云杉(D=8cm)株300304)油松(D=10cm)株300305)金叶榆(D=3cm)株12012148
24万吨娃哈哈桶装水及饮品物流基地项目水土保持方案报告书6)海棠(D=5cm)株120122栽植灌木020502051)丁香(H=1.5m)株350352)连翘(H=1.5m)株350353)四季玫瑰(H=0.5m)株700704)珍珠梅(H=1.5m)株200205)榆叶梅(H=1.5m)株200206)紫叶李(H=1.5m)株100107)金银木(H=1.5m)株150153栽植绿篱㎡12001201)金叶榆篱(H=0.5m)㎡600602)紫叶小檗篱(H=0.5m)㎡600604撒播草籽h㎡0.600.61)野牛草(一级种)kg90090表827水土保持临时措施量分年度实施量表区域序号防治措施单位数量实施进度建筑物及硬化工程防治区一临时措施201720181密目网覆盖hm²0.140.1401)密目网hm²0.140.140道路及管线工程防治区二临时措施1密目网覆盖hm²0.470.4701)密目网hm²0.470.470绿化工程防治区三临时措施1密目网覆盖hm²0.600.601)密目网hm²0.600.60施工临建工程防治区四临时措施001密目网覆盖hm²0.340.3401)密目网hm²0.340.3402堆料拦挡m606001)砖块m³8.648.6403碎石覆盖hm²0.250.2501)碎石m³22522504装土编织袋m20020001)装土编织袋拦挡m³242402)装土编织袋拆除m³24240148
24万吨娃哈哈桶装水及饮品物流基地项目水土保持方案报告书表828水保工程进度横道图分区措施类型措施名称2017年2018年678910114-5建筑物及硬化工程防治区主体工程工程措施表土剥离、集中堆放及回用建筑物周边及硬化区透水砖铺装停车位嵌草砖铺装植物措施停车位嵌草砖内栽植野牛草临时措施临时堆土密目网苫盖道路及管线工程防治区主体工程工程措施表土剥离、集中堆放及回用植物措施道路两侧绿篱临时措施管线开挖临时堆土密目网覆盖绿化工程防治区主体工程工程措施表土剥离、集中堆放及回用绿化区域土地整治植物措施园林式绿化美化临时措施绿化区域裸露面临时密目网覆盖施工临建工程防治区主体工程工程措施终期场地清理临时堆土场土地整治植物措施堆料场临时拦挡、覆盖施工道路碎石覆盖堆土场密目网拦挡、覆盖注:主体工程:水土保持措施:148
24万吨娃哈哈桶装水及饮品物流基地项目水土保持方案报告书1水土保持监测9.1监测目的根据水利部水保(2009)187号《关于规范生产建设项目水土保持监测工作的意见》的要求,水土保持监测目的为:(1)协助建设单位落实水土保持方案,加强水土保持设计和施工管理,优化水土流失防治措施,协调水土保持工程与主体工程建设进度。(2)及时、准确掌握建设项目水土流失状况和防治效果,提出水土保持改进措施,减少人为水土流失。(3)及时发现重大水土流失危害隐患,提出水土流失防治对策建议。(4)提供水土保持监督管理技术依据和公众监督基础信息,促进项目区生态环境的有效保护和及时恢复。(5)为项目水土保持专项验收提供专项报告。9.2监测原则本工程水土保持监测原则为:(1)全面调查与重点监测相结合的原则。全面调查是对建设项目防治责任范围进行核实,并对水土流失及其防治进行全面调查,记录和处理施工过程中产生的水土流失。以此确定水土流失及其防治效果监测的重点区域。(2)以扰动地表监测为中心。开发建设项目地表扰动类型决定了水土流失速度,因此,可以通过监测地表扰动类型(各扰动类型的面积和侵蚀强度)确定水土流失量。148
24万吨娃哈哈桶装水及饮品物流基地项目水土保持方案报告书(3)以水土流失严重的时段和部位为重点。根据确定的监测范围、分区及施工进度安排,分析工程建设造成水土流失严重时段和部位,确定水土流失及其防治措施监测的重点时段、地段和重点对象。(4)定期调查和动态监测相结合。对水土流失防治分区、地形地貌、地面组成物质、植被种类、覆盖度等变化情况,通过定期调查获取精确的数据。对防治责任范围、弃土弃渣量、水土保持措施的数量和质量、施工期的土壤流失量进行动态监测。(5)全面反映六项防治指标。严格监测不同时段的土壤侵蚀量、土地整治情况及林草植被的恢复情况等,每次监测的成果都要进行详细记录,作为年度总结或下一年水土保持措施实施的技术依据,对方案服务年限内的监测成果进行汇总、整理成册,为水土保持专项验收做好充分的前期工作。(6)监测点位要有代表性。根据确定的水土流失及其防治措施监测的重点地段和重点对象,布设监测点位。监测点根据监测内容的不同分为观测样点和调查样点,并根据不同的监测指标采取相应的监测仪器或设备进行测量以获取数据。(7)水土保持监测为施工和生产服务。9.3监测范围及监测分区9.3.1监测范围项目水土保持监测范围以该工程的水土流失防治责任范围为准,依据该工程建设的实际情况,水土保持监测范围涵盖工程建设区。工程建设区包括148
24万吨娃哈哈桶装水及饮品物流基地项目水土保持方案报告书建筑物及硬化工程防治区、道路及管线工程防治区、绿化工程防治区、施工临建工程防治区四部分,本工程的水土流失防治责任范围面积为2.41hm²。在制定水土保持监测方案和实施过程中,根据工程设计与施工实际情况,对防治责任范围进行动态监测,灵活掌握各监测区域的水土流失变化情况。9.3.2监测分区由于本项目为建设类项目,水土保持监测必须充分反映各施工区域水土流失特征、水土保持措施的进度、数量、质量及其效益,以便建设单位和有关部门有针对性地分区采取措施,有效控制因开发建设而产生的水土流失。根据该项目工程布局、可能造成的水土流失面积及水土流失防治责任范围,将该项目的水土保持监测范围划分为建筑物及硬化工程监测区、道路及管线监测区、绿化区监测区和施工临建工程监测区。按照不同类型区域施工扰动地表造成水土流失的类型不同布设相应的监测点,确定重点监测区域为建筑物及硬化工程防治区、道路管线工程防治区。9.4监测时段本项目属于建设类项目,建设期监测从施工开始至设计水平年结束。根据水利部水保(2009)187号《关于规范生产建设项目水土保持监测工作的意见》对监测频率的要求,监测时段为项目建设期。在监测开始时候对场地周边未扰动区域进行一次背景值监测,以建立本底数据库。包括项目区水土流失类型及强度,地表组成物质,原地貌类型,植被类型及覆盖度,现有水土保持设施及数量等。施工期监测时段为业主委托开始至设计水平年结束,编制满足水土保持专项验收的监测报告。9.5监测内容与方法148
24万吨娃哈哈桶装水及饮品物流基地项目水土保持方案报告书9.5.1监测内容⑴水土保持监测的主要内容水土保持监测的主要内容包括:主体工程建设进度、工程建设扰动土地面积、水土流失灾害隐患、水土流失及造成的危害、水土保持工程建设情况、水土流失防治效果,以及水土保持工程设计、水土保持管理等方面的情况。⑵水土保持监测的重点水土保持监测的重点包括:水土保持方案落实情况,扰动土地及植被占压情况,水土保持措施(含临时防护措施)实施情况,水土保持责任制度落实情况等。具体监测内容见表9-1。表91水土保持监测主要内容监测时段监测内容监测要素监测指标监测方法委托后至设计水平年前水土流失背景值地理位置行政区划、位置、地理坐标调查监测地形地貌大地貌类型、微地貌组成、地面坡度组成气象气候类型区、多年平均降水量、降水变化极值、年均气温、平均风速、湿度植被植被类型、植物种类组成、林草覆盖率土壤土壤类型及分布、土层厚度、土壤含水率、土壤有机质含量、土壤抗蚀性、土壤机械组成土地利用工程占地区土地利用类型水土流失状况水土流失类型区、水土流失类型、水土流失强度分级及面积、平均土壤侵蚀模数、土壤容许流失量施工期至设计水平年水土流失状况监测主体工程建设进度和方案实施主体工程建设进度,水土流失防治责任范围的变化情况,施工造成水土流失可能发生突害隐患及造成的危害,水土保持设施实施,水土保持设计与管理等。调查监测防治责任范围变化项目建设区面积变化、直接影响区面积变化扰动地表情况扰动地表总面积、损坏水土保持设施数量及面积土石方量建筑物开挖土石方量、土石方回填量、弃方量弃土、弃渣量及堆放面积建筑物基础开挖土方量、弃土数量及去向、堆放地点、占地面积、占地类型等水土流失量水土流失地段、面积、强度、水土流失量定点监测水土流失危害监测对主体工程的影响对主体工程安全、稳定产生的负面影响调查监测对居民的影响对附近居民生活、生产带来的负面影响水土保持措施实施临时防护工程临时拦挡和苫盖工程的工程量工程措施土地整治、覆土及灌溉工程等措施数量植物措施完成植物措施的各种乔灌木的株数,种草面积,成活率148
24万吨娃哈哈桶装水及饮品物流基地项目水土保持方案报告书9.5.2监测方法根据水利部水保(2009)187号《关于规范生产建设项目水土保持监测工作的意见》的监测内容和重点的要求,其监测方法为:以实地量测、调查为主,结合项目和项目区情况布设监测厂区等方法开展水土流失量的监测,具体方法如下:⑴调查监测法①地形、地貌、植被的扰动面积、扰动强度的变化②建设项目占地面积、扰动地表面积③项目挖方、填方数量及面积和各施工阶段产生的弃土、弃石、弃渣量及堆放面积。④项目区林草覆盖度。⑤水土保持措施的实施数量和质量,采用抽样调查的方式,通过实地调查核实。⑥水土流失防治效果监测主要通过实地调查和核算的方法进行。⑦水土保持措施的保土效益按照《水土保持综合治理效益计算方法》(GB/T15774-2008)进行;拦渣效益通过量测实际拦渣量进行计算。⑵定点监测法主要针对水土流失量的变化、拦渣保土量等指标进行定位、定点观测。根据监测内容布置监测小区,定时观测和采样相结合获取数据。①风蚀监测(包括土壤含水量及土壤容重):对风蚀强度采用测钎法测定,同时测定土壤含水量、土壤容重及林草植被覆盖度等。测钎法:在选定的每个监测点(临时堆土场),沿主风方向每隔2.0m布置1个,每组布置5个测钎,共布设3组15个。(测钎品字形布设,如图9-1)148
24万吨娃哈哈桶装水及饮品物流基地项目水土保持方案报告书,每半月量取测钎顶部离地面的高度变化,并计算风蚀模数。风蚀观测场设置风速风向自记仪,记录每天的地面风速、大风出现的时间、频次,整理统计监测年内各级起沙风的历时,同时收集气象站的平均起沙风速、大风日数、频次等。土壤含水量采用烘干称重法,土壤容重采用环刀法,与风蚀量观测同步进行。按以下公式计算风蚀模数。风蚀监测数据统计见表9-2。Ms=1000Dsr其中:Ms—风蚀模数,t/km²·a;Ds—年平均侵蚀厚度,mm/a;r—土壤容重,g/cm³图91风蚀监测布点示意图表92风蚀监测统计表监测点位置编号测钎布设时间统计记录人地形特征土壤类型小区面积日期记录时间测钎标高(mm)风蚀厚度(mm)侵蚀量(t)侵蚀模数(t/km².a)风速、风向特征月日月日……②水蚀监测:本项目在主体建筑物区、施工生产生活区和其他施工区水土流失比较严重,采用侵蚀沟样方法监测其水蚀,具体方法如下:首先量测坡面形成初期的坡度、坡长、地面组成物质、容重等,每次降雨或多次降雨后侵蚀沟的体积。具体是在监测重点地段对一定面积内(实测样方面积根据具体情况确定,一般为100m²148
24万吨娃哈哈桶装水及饮品物流基地项目水土保持方案报告书的坡面)的侵蚀沟分类统计,每条沟测定沟长和上、中上、中、中下、下各部位的沟顶宽、底宽、沟深,最终推算其流失量。边坡土壤水蚀数据统计如表9-3。表93边坡水蚀量监测统计表监测点位置编号监测时间统计记录人地形特征土壤类型降雨特征边坡类型边坡形成时间防护措施样方编号样方面积细沟浅沟侵蚀量(t)侵蚀模数(t/km².a)斜面积(m×m)坡度(。)投影面积(m²)平均宽a(m)平均深h(m)平均长L(m)细沟数(n)口平均宽a(m)底平均宽b(m)平均深h(m)平均沟长L(m)浅沟数(n)123…n说明:侵蚀量=(细沟侵蚀量+浅沟侵蚀量)/0.7。细沟侵蚀量=a×h×L×n×r。 浅沟侵蚀量=(a+b)×h×L×n×r/2。 侵蚀模数=侵蚀量×106/(侵蚀年限×投影面积)。r—土壤容重,t/m³。9.6监测点位布设根据工程建设特点,结合项目区原有水土流失类型、强度,并根据水土流失预测结果,确定本方案水土保持监测重点时段和部位。水土流失主要发生在建筑物及硬化工程防治区和道路及管线工程防治区,因此可以在以上水土流失严重区域选择具有代表性的地段布设监测点位,进行定点、定位监测。其它区域可选择临时监测法及调查、巡察法进行监测。监测点位选择见表9-5。本工程水保监测点位布置见附图6。9.7监测频次根据水利部水保(2009)187号《关于规范生产建设项目水土保持监测工作的意见》对监测频率的要求,项目属建设类项目148
24万吨娃哈哈桶装水及饮品物流基地项目水土保持方案报告书。为此,本项目在整个建设期(含施工准备期)内必须全程开展监测。具体要求有:⑴调查监测频次①正在实施的水土保持措施情况至少每10天监测记录1次;②扰动地表面积、水土保持工程措施的拦挡效果等至少每1个月监测记录1次;③主体工程建设进度、水土保持植物措施生长情况等至少每3个月监测记录1次;④水土流失灾害事件发生后在1周内完成监测。调查监测时段、内容、方法及频次,详见表9-4。表94调查监测时段、内容、方法及频次表监测时段调查监测区域监测内容方法监测频次2017年项目区周边未扰动的原地面水土流失背景值①典型调查②居民访谈③样方法1次2017年-2018年建筑物及硬化工程防治区①建设区面积变化、直接影响区面积变化;②扰动地表总面积、损坏水土保持设施数量及面积;开挖及弃土数量及占地面积;④排水工程、植物措施及临时拦挡工程实施量⑤工程防护措施的稳定性和完好程度及运行情况⑥水土流失危害。①实地量测②水土流失危害采取典型调查,居民访谈③普查法④巡查和观察法①防治责任范围、扰动地表面积、破坏植被面积及程度,每一个月监测1次;②主体工程建设进度至少每3个月监测记录1次;③弃土、弃渣及占地每10天监测记录1次;④水土保持工程措施的拦挡效果等至少每1个月监测记录1次;⑤水土保持植物措施生长情况等至少每3个月监测记录1次;⑥土流失灾害事件发生后在1周内完成监测。道路及管线工程防治区绿化工程防治区施工临建工程防治区⑵定位监测频次风蚀监测主要安排在多风季节的春季(1-4月)、秋末冬初(10-12月),每15天监测1次,其它月份至少每3个月记录1次,当发生大风(≥17m/s)时加测1次;水蚀监测主要安排在多雨季节(6-9月),每逢降雨即时监测记录。发生强降雨(5mm/10min,10mm/30min,50mm/24h)后进行加测并及时进行巡查148
24万吨娃哈哈桶装水及饮品物流基地项目水土保持方案报告书。当特大暴雨出现,无法进行正常观测时,应尽可能进行暴雨调查。其它月份发生降水,至少每1个月监测1次。定点监测时段、监测内容和监测频次见表9-5。表95定点监测时段、内容、方法及频次表监测时段定点监测点位监测内容方法监测频次业主委托开始至设计水平年验收以前建筑物及硬化工程防治区(1处)风蚀强度水蚀采用简易坡面量测结合侵蚀沟样方法,风蚀采用测钎法1.风蚀监测安排在春季(3-5月)、秋末冬初(10~12月),每15天监测1次,其它月份至少每3个月记录1次,当发生大风(≥17m/s)时加测1次;2.水蚀监测主要安排在多雨季节(6~9月),每逢降雨及时监测记录。发生强降雨(5mm/10min,10mm/30min,50mm/24h)及时加测,并及时进行巡查。当特大暴雨出现,无法进行正常观测时,应尽可能进行暴雨调查。其它月份发生降水至少每月监测1次。道路及管线工程防治区绿化工程防治区施工临建工程防治区(1处)水蚀强度9.8监测设施与设备水土保持监测与设备及土建数量如表9-6。表96监测仪器及土建数量表序号项目单位数量单价(元)折旧率合价(万元)一土建费 0.41风蚀小区个11000 0.12水蚀小区个13000 0.3二消耗性设备费 0.471雨量筒个2150 0.052铝盒个404 0.023环刀个2120 0.024蒸发皿个150 0.015自记雨量记录纸卷335 0.01650m卷尺个460 0.0275m卷尺个530 0.028标志绳m5003 0.159测钎个3503 0.1110标志牌个5120 0.06三耐用性设备费 0.061风向风速自记仪台1300020%0.06四监测设备安装费%10 0.05五监测人工费 101外业工作 5.51)监测查勘、调查 32)自然状况和社会经济调查 23)水土流失及水土保持现状调查 1.5148
24万吨娃哈哈桶装水及饮品物流基地项目水土保持方案报告书2内业工作 4.51)水土保持监测方案研究 0.52)资料分析整理 13)监测报告编制 54)图件绘制 2六合计 10.929.9监测技术路线及监测成果9.9.1监测技术路线本工程水土保持监测技术线路见图9-2。148
24万吨娃哈哈桶装水及饮品物流基地项目水土保持方案报告书图92水土保持监测技术路线9.9.2监测成果⑴监测报告148
24万吨娃哈哈桶装水及饮品物流基地项目水土保持方案报告书接受委托监测任务的监测单位应于监测工作开始前向有关水行政主管部门报送《建设项目监测实施方案》;工程建设期间应于每季度的第一个月内报送上季度的《建设项目水土保持监测季度报告表》,同时提供现场的照片影像资料;因降雨、大风或人为原因发生严重水土流失危害事件的,应于事件发生一周内报告有关情况;水土保持监测任务完成后,应于3个月内完成《生产建设项目水土保持监测总结报告》,报建设单位和相关各级水行政主管部门。《建设项目监测实施方案》、《建设项目水土保持监测季度报告表》和《建设项目水土保持监测总结报告》的编制内容及格式等要满足水利部“187号文”的有关要求。⑵监测表格主要包括项目区水土保持现状调查表、水土流失现状调查表、降水观测记录表、水蚀观测数据统计表、风蚀观测数据统计表、水土保持工程措施调查表、水土保持植物措施调查表、水土保持临时防护措施调查表、水土流失动态监测成果汇总表和水土保持防治效果动态监测计算表等,作为监测成果报告的附表。⑶监测图件和监测影像资料图件包括:地理位置图、水土保持防治责任范围图、水土流失监测点位布局图、水土保持工程措施布局图、水土保持工程实施后项目区水土流失现状图、水土流失监测设施典型设计图等,作为监测成果报告的附图。影像资料包括水土保持工程实施效果影像资料、水土流失监测过程影像资料及施工过程中临时防护措施影像资料等。9.10监测组织管理9.10.1监测机构建设单位可按要求自行编制水土保持监测报告,也可委托有关机构编制监测,结果必须报送建设单位和当地水行政主管部门,并作为监督检查和验收达标的依据之一。148
24万吨娃哈哈桶装水及饮品物流基地项目水土保持方案报告书9.10.2监测管理各级水行政主管部门要加强对水土保持监测工作的监督管理,强化对生产建设项目水土保持监测定期报告制度的落实情况和监测成果的核查,对瞒报、漏报、编造数据的生产建设单位和监测机构要及时进行通报批评,对问题较严重的监测机构和个人要求限期整改、注销监测人员上岗证书。在本方案水土保持设施验收前,由水土保持技术评估单位负责监测成果的收集和整理,符合要求后由审批水土保持方案的部门组织验收。148
24万吨娃哈哈桶装水及饮品物流基地项目水土保持方案报告书1水土保持投资估算及效益分析10.1水土保持投资估算10.1.1编制原则及依据10.1.1.1编制原则⑴本工程水土保持方案投资估算作为主体工程投资估算组成部分,计入总投资估算中;⑵水土保持投资包括主体工程已列投资和方案新增投资两部分。主体工程中具有水土保持功能的工程投资计入本方案水土保持总投资中,方案新增投资不再重复计列;⑶本工程水土保持方案作为工程建设的一个重要内容,费用估算的编制依据、价格水平年、主要工程单价、费用计取等与主体工程一致,不能满足要求部分,选用水土保持行业标准;⑷林草、苗木价格依据当地市场价格水平确定;⑸本方案价格按2016年第四季度价格水平编制。10.1.1.2编制依据⑴《开发建设项目水土保持工程概(估)算编制规定》和《水土保持工程估算定额》水利部[2003]67号;⑵《工程勘察设计收费标准》国家发展计划委员会、建设部,2002年修订本;⑶《关于印发<建设工程监理与相关服务收费管理规定>的通知》国家发改委、建设部发改价格[2007]670号;⑷《内蒙古自治区水土保持补偿费征收使用实施办法》(2016年3月1日起施行);⑸《财政部关于取消部分涉企行政事业性收费的通知》财政部,国家发展改革委,财综[2011]9号;148
24万吨娃哈哈桶装水及饮品物流基地项目水土保持方案报告书⑹《关于调整<内蒙古自治区建设工程费用定额>税金税率的通知》,内蒙古自治区住房和城乡建设厅、内蒙古自治区财政厅,内建工[2011]434号。10.1.2编制方法⑴基础单价编制①人工预算单价:本工程人工预算单价与主体土建工程相一致,人工工时预算单价为80元/日,10元/工时。②材料预算价格主要材料预算价格:主要材料预算价格与主体工程一致。③苗木种子价格苗木、种子的预算价格按当地市场价格加运杂费和采购及保管费计算,运杂费按《内蒙古自治区汽车运价管理实施细则》的通知及内蒙古自治区物价局、交通厅内交财发(1993)第49号文《关于随燃料价格上涨确定汽车运价上浮的通知》的规定计算,采购及保管费率按运到工地价的2%计算。④施工用水、用电价格本工程用水用电价格与主体工程一致,用电价格为0.80元/kwh,用水价格为5.95元/m³。⑤施工机械台时费预算单价:根据《水土保持工程估算定额》附录中的施工机械台时费定额计算,同时结合《水利工程营业税改征增值税计价依据调整办法》(办水总[2016]132号)调整。⑵工程单价编制①工程措施和植物措施单价:工程措施和植物措施单价由直接工程费、间接费、企业利润、税金和扩大组成,直接工程费包括直接费、其它直接费和现场经费。直接费指人工费、材料费和机械使用费三项。148
24万吨娃哈哈桶装水及饮品物流基地项目水土保持方案报告书②安装工程单价:包括直接工程费、间接费、企业利润和税金。监测设备安装费按监测设备的10%计算。③其它直接费、现场经费:计算基础为直接费,按《开发建设项目水土保持工程概(估算)编制规定》取值。工程措施其他直接费与现场经费分别为4%、5%;植物措施其他直接费与现场经费分别为3%、4%。④间接费:计算基础为直接工程费,按《开发建设项目水土保持工程概(估算)编制规定》取值。工程措施与植物措施间接费分别为4.5%、3.3%。⑤企业利润:工程措施按照直接工程费和间接费之和的7.0%,植物措施按照直接工程费和间接费之和的5.0%。⑥税金:取直接工程费、间接费与企业利润三项之和的11%。⑦扩大:取直接工程费、间接费、企业利润与税金四项之和的10%。⑶水保工程估算编制①工程措施:工程措施估算按设计工程量乘工程单价进行编制。②植物措施植物措施费由苗木和种子等材料费及种植费和补植补种费三项组成。材料费由苗木和种子的预算价格乘以数量进行编制;种植费按《水土保持工程估算定额》进行编制,补植补种费按苗木、种子等材料费与种植费之和的20%计列。③临时工程费临时防护工程按设计工程量乘以单价编制,其它临时工程费按第一部分工程措施2.0%和第二部分植物措施投资的1.0%计取。④独立费用a、建设管理费:按方案新增投资第一至第三部分之和的2%计算;148
24万吨娃哈哈桶装水及饮品物流基地项目水土保持方案报告书b、水土保持监理费:按照国家发改委建设部联合发布的《建设项目工程监理与相关服务收费管理规定》(发改价格[2007]670号)计算;c、水土保持监测费:水土保持监测费依据水利部[2003]67号文《开发建设项目水土保持工程概(估)算编制规定》,结合工程实际情况取费;d、科研勘测设计费:依据《工程勘察设计收费标准》,并结合工程实际情况取费;e、水土保持设施验收及技术评估费:依据相关文件并结合工程实际情况取费。⑷预备费基本预备费按方案新增第一至第四部分之和的6%计算。⑸水土保持补偿费水土保持补偿费征收依据为《〈中华人民共和国水土保持法〉实施条例》第二十一条的规定和《内蒙古自水土保持补偿费征收使用实施办法》的通知(2016年3月1日起施行),第八条的规定“对一般性生产建设项目,按照征占用土地面积计征,收费标准为每平方米2.0元(不足1平方米的按1平方米计)”。据此确定本项工程建设破坏水土保持设施征收计算标准为2.00元/m²。项目破坏的水土保持设施为工业用地,计为水土保持设施。因此本工程损坏水土保持设施面积24073m²,补偿费为48146.00元。水土保持补偿费用详见表10-1。表101水土保持补偿费一览表序号项目损坏面积(hm2)补偿费征收标准(元/m2)补偿费(元)备注1主体建筑物及硬化区44302.008860.00工业用地2道路硬化区及管线13624.752.0027249.50工业用地3厂区绿化6018.252.0012036.50工业用地合计 24073 48146.00 148
24万吨娃哈哈桶装水及饮品物流基地项目水土保持方案报告书10.1.3估算成果本方案建设期水土保持工程总投资为129.05万元,其中:工程措施投资69.14万元,植物措施投资12.99万元,临时工程投资12.99万元,独立费用25.50万元,基本预备费16.65万元,水土保持设施补偿费48146.00元。10.1.4估算表10.1.4.1总估算表水土保持投资估算总表见表10-2。表102建设期水土保持投资总估算表单位:万元序号工程名称建安工程费植物措施费独立费用合计(万元)栽(种)植费苗木、草、种子费补植费一第一部分工程措施69.140.000.000.000.0069.141建筑物及硬化工程防治区67.10 67.102道路及管线工程防治区1.02 1.023绿化工程防治区1.01 1.014施工临建工程防治区0.01 0.01二第二部分植物措施 0.697.291.59 9.571建筑物及硬化工程防治区 0.323.790.82 4.932道路及管线工程防治区 00.040.01 0.053绿化工程防治区 0.373.460.76 4.59三第三部分临时措施12.990.000.000.000.0012.991建筑物及硬化工程防治区0.52 0.522道路及管线工程防治区1.74 1.743绿化工程防治区2.22 2.224施工临建工程防治区7.03 7.035其他临时措施1.48 1.48 一至三部分之和82.130.697.291.59 91.70四第四部分独立费用 25.525.51建设管理费 0.580.582工程建设监理费 77.003水土保持方案编制费及勘测设计费 77.004水土保持监测费 10.9210.92 第一至四部分之和82.130.697.291.5925.5117.20五基本预备费 7.03六静态投资费 124.23七水土保持设施补偿费 4.81八总投资 129.05148
24万吨娃哈哈桶装水及饮品物流基地项目水土保持方案报告书10.1.4.2工程措施估算表水土保持工程估算见表10-3。表103水土保持工程措施估算表序号工程或费用名称单位数量单价(元)合计(万元) 第一部分工程措施 69.14一建筑物及硬化工程防治区 67.11表土剥离、集中堆放及回用万m³0.26 1.361)表土剥离万m³0.08450.140.362)表土回用万m³0.081252.2112透水砖铺装hm²0.7 58.411)透水砖m³696.28582.940.592)垫层m³974.79182.8517.823嵌草砖铺装hm²0.15 7.331)嵌草砖m³152427.756.52)垫层m³45.6182.850.83二道路及管线工程防治区 1.021表土剥离、集中堆放及回用万m³0.19 1.021)表土剥离万m³0.06450.140.272)表土回用万m³0.061252.210.75三绿化工程防治区 1.011表土剥离、集中堆放及回用万m³0.14 0.681)表土剥离万m³0.04450.140.182)表土回用万m³0.041252.210.52土地整治hm²0.65562.130.33四施工临建工程防治区 0.011土地整治hm²05562.1302场地清理hm²0.0268.750.0110.1.4.3植物措施估算表水保植物措施估算见表10-4。表104水土保持植物措施估算表序号工程或费用名称单位数量栽(种)植费苗木、草、种子费合计(万元)单价(元)费用(万元)单价(元)费用(万元) 第二部分植物措施 0.82 8.759.57一建筑物及硬化工程防治区 0.38 4.554.931分栽野牛草hm²0.15 0.32 3.794.111)野牛草hm²0.1521630.40.3225.253.794.112补植补种%20 0.06 0.760.82148
24万吨娃哈哈桶装水及饮品物流基地项目水土保持方案报告书二道路及管线工程防治区 0 0.050.051栽植绿篱㎡136 0 0.040.041)金叶榆绿篱㎡680.6106.060.04 2)紫叶小檗绿篱㎡680.6106.060.04 2补植补种%20 0 0.010.01三绿化工程防治区 0.444 4.154.591栽植乔木株134 0.19 1.8 1)国槐(D=5cm)株257.960.0240.40.1 2)旱柳(D=5cm)株256.870.0215.150.04 3)云杉(D=8cm)株3023.230.07181.80.55 4)油松(D=10cm)株3021.080.06353.51.06 5)金叶榆(D=3cm)株125.110.0135.350.04 6)海棠(D=5cm)株126.430.015.050.01 2栽植灌木0205 0.126 0.22 1)丁香(H=1.5m)株353.850.013.030.01 2)连翘(H=1.5m)株353.850.013.030.01 3)四季玫瑰(H=0.5m)株701.640.010.510 4)珍珠梅(H=1.5m)株203.940.015.050.01 5)榆叶梅(H=1.5m)株203.940.015.050.01 6)紫叶李(H=1.5m)株103.9405.050.01 7)金银木(H=1.5m)株153.870.013.540.01 3栽植绿篱㎡120 0.008 0.08 1)金叶榆绿篱㎡600.610.0046.060.04 2)紫叶小檗绿篱㎡600.610.0046.060.04 4撒播草籽h㎡0.6784.3110.05 1.361.411)野牛草(一级种)kg90 151.51.36 5补植补种%20 0.07 0.690.7610.1.4.3临时措施估算表临时措施估算见表10-5。表105建设期临时施分部估算表序号工程或费用名称单位数量单价(元)合计(万元) 第三部分临时措施 12.99一建筑物及硬化工程防治区 0.521密目网覆盖hm²0.14 0.521)密目网hm²0.14369660.52二道路及管线工程防治区 1.741密目网覆盖hm²0.47 1.741)密目网hm²0.47369661.74三绿化工程防治区 2.221密目网覆盖hm²0.6 2.221)密目网hm²0.6369662.22148
24万吨娃哈哈桶装水及饮品物流基地项目水土保持方案报告书四施工临建工程防治区 7.031密目网覆盖hm²0.34 1.261)密目网hm²0.34369661.262堆料拦挡m60 0.51)砖块m³8.64582.90.53碎石覆盖hm²0.25 4.111)碎石m³225182.854.114装土编织袋m200 1.161)装土编织袋拦挡m³24474.351.142)装土编织袋拆除m³247.690.02五其他临时措施% 1.4810.1.4.5监测和独立费用估算表水土保持监测费计算表见表10-6,独立费用估算表见表10-7。表106水土保持监测费计算表序号项目单位数量单价(元)折旧率合价(万元)一土建费 0.41风蚀小区个11000 0.12水蚀小区个13000 0.3二消耗性设备费 0.471雨量筒个2150 0.052铝盒个404 0.023环刀个2120 0.024蒸发皿个150 0.015自记雨量记录纸卷335 0.01650m卷尺个460 0.0275m卷尺个530 0.028标志绳m5003 0.159测钎个3503 0.1110标志牌个5120 0.06三耐用性设备费 0.061风向风速自记仪台1300020%0.06四监测设备安装费%10 0.05五监测人工费 101外业工作 5.51)监测查勘、调查 32)自然状况和社会经济调查 23)水土流失及水土保持现状调查 1.52内业工作 4.51)水土保持监测方案研究 0.5148
24万吨娃哈哈桶装水及饮品物流基地项目水土保持方案报告书2)资料分析整理 13)监测报告编制 54)图件绘制 2六合计 10.92表107独立费用估算表序号工程或费用名称单位数量单价(万元)合计(万元) 第四部分独立费用 25.5一建设管理费%229.140.58二工程建设监理费人·年2人37个月以实际工程量调整7三水土保持方案编制费及勘测设计费依据《工程勘察设计收费标准》,结合市场价,以实际工程量调整7四水土保持监测费 10.9210.1.4.6分年度投资估算表分年度投资估算见表10-8。表108建设期分年度投资估算表单位:万元序号项目合计投资年限20172018一第一部分工程措施69.1469.140.001建筑物及硬化工程防治区67.1067.100.002道路及管线工程防治区1.021.020.003绿化工程防治区1.011.010.004施工临建工程防治区0.010.010.00二第二部分植物措施9.570.009.571建筑物及硬化工程防治区4.93 4.932道路及管线工程防治区0.05 0.053绿化工程防治区4.59 4.59三第三部分临时措施12.9912.990.001建筑物及硬化工程防治区0.520.520.002道路及管线工程防治区1.741.740.003绿化工程防治区2.222.220.004施工临建工程防治区7.037.030.005其他临时措施1.481.480.00 一至三部分之和91.7082.139.57四第四部分独立费用25.5021.803.701建设管理费0.580.460.122工程建设监理费7.005.601.403水土保持方案编制费及勘测设计费7.007.00 4水土保持监测费10.928.742.18 第一至四部分之和117.20103.9313.27五基本预备费7.031.412.81148
24万吨娃哈哈桶装水及饮品物流基地项目水土保持方案报告书六静态投资费124.23105.3416.09七水土保持设施补偿费4.814.81 八总投资129.05110.1516.0910.1.5估算附表10.1.5.1工程单价估算总表本工程单价汇总表见表10-9。表109单价汇总表单位:元序号名称单位单价其中直接工程费间接费企业利润税金扩大1土地整治1hm²5562.134074.04183.33298.02501.09505.652铲运机运土(表土回用)100m³自然方1252.21917.2041.2767.09112.81113.843推土机推土(表土剥离)100m³自然方450.14329.7114.8424.1240.5540.924编织袋拦挡100m³堰体方47435.1134744.351563.502541.554273.434312.285编织袋土拆除100m³堰体方768.83563.1325.3441.1969.2669.896铺筑垫层(砂砾垫层工程)100m³实方18285.3213393.27602.70979.721647.331662.307砌砖(透水砖)100m³砌体方58289.5842694.821921.273123.135251.315299.058砌砖(嵌草砖)100m³砌体方42774.5931330.701409.882291.843853.573888.609场地清理100㎡68.7550.362.273.686.196.2510密目网苫盖100m²369.66270.7612.1819.8133.3033.6111铺筑垫层(碎石铺垫)100m³实方18285.3213393.27602.70979.721647.331662.3012栽植国槐(胸径6cm)100株796.40601.3519.8431.0671.7572.4013栽植旱柳(胸径6cm)100株686.91518.6717.1226.7961.8862.4514栽植云杉(胸径10cm)100株2323.161754.1857.8990.60209.29211.2015栽植油松(胸径8cm)100株3421.812583.7685.26133.45308.27311.0716栽植金叶榆(胸径4cm)100株510.75385.6612.7319.9246.0146.4317栽植海棠(胸径6cm)100株643.13485.6116.0325.0857.9458.4718栽植连翘、丁香(H=1.5m)100株384.79290.549.5915.0134.6734.9819灌木栽植四季玫瑰(H=0.5m)100株164.18123.974.096.4014.7914.9320灌木栽植珍珠梅、榆叶梅、紫叶李(H=1.5m)100株393.54297.159.8115.3535.4535.7821灌木栽植金银木(H=1.5m)100株386.97292.209.6415.0934.8635.1822栽植绿篱(H=0.5m)100延米61.1646.181.522.395.515.5623人工撒播草籽(野牛草)1hm²784.31593.9417.8230.5970.6671.3024草皮铺种-园林草皮铺种100m²216.30163.325.398.4419.4919.6610.1.5.2主要材料价格汇总表主要材料价格汇总表见表10-10。表1010主要材料估算价格汇总单位:元序号名称单位单价市场价采购保管费合计148
24万吨娃哈哈桶装水及饮品物流基地项目水土保持方案报告书1密目网m²0.80.010.812透水砖1000块8008.008083嵌草砖1000块6506.50656.54砖块1000块5005.005055砂浆(M7.5)m³200 2006碎石m³70 707粘土m³1501.50151.58编织袋个0.650.010.669农家肥m³1501.50151.510野牛草(优质草皮)m²250.2525.2511国槐(D=5cm)株400.4040.412旱柳(D=5cm)株150.1515.1513云杉(D=8cm)株1801.80181.814油松(D=10cm)株3503.50353.515金叶榆(D=3cm)株350.3535.3516海棠(D=5cm)株50.055.0517丁香(H=1.5m)株30.033.0318连翘(H=1.5m)株30.033.0319四季玫瑰(H=0.5m)株0.50.010.5120珍珠梅(H=1.5m)株50.055.0521榆叶梅(H=1.5m)株50.055.0522紫叶李(H=1.5m)株50.055.0523金银木(H=1.5m)株3.50.043.5424金叶榆篱(H=1.0m)㎡60.066.0625紫叶小檗篱(H=1.0m)㎡60.066.0626野牛草(一级种)kg1501.50151.527紫花苜蓿(一级种)kg450.4545.4528无芒雀麦(一级种)kg300.3030.329水m³5.95 5.9530电kwh0.8 0.831柴油 2990299328932汽油 3075307.53382.533钢筋 2560256281634水泥 25525.5280.510.1.5.3工时汇总表工时汇总表见表10-11。表1011工时量汇总表单位:工时序号工程项目工时数量一第一部分工程措施75059.541建筑物及硬化工程防治区72808.52148
24万吨娃哈哈桶装水及饮品物流基地项目水土保持方案报告书2道路及管线工程防治区1.13绿化工程防治区1868.84施工临建工程防治区381.12二第二部分植物措施30328.291建筑物及硬化工程防治区495.042道路及管线工程防治区110.753绿化工程防治区29722.5三第三部分临时措施6820.521建筑物及硬化工程防治区9442道路及管线工程防治区12963绿化工程防治区25764施工临建工程防治区2004.52合计112208.3510.1.5.4机械台班费汇总表机械台班费汇总表见表10-12。表1012机械台班费编号名称及规格台时费其中折旧费修理及替换设备费安装拆卸费人工费汽油柴油电3004汽车运输5t78.437.7710.86 14.345.5 103174kw推土机147.371.922.810.8626.4 95.4 1030推土机59kw130.8110.813.020.4926.4 80.1 1055铲运机6~8m3161.8819.7929.69 14.3 98.1 1043拖拉机37kw78.253.043.650.1626.4 45 2002砂浆搅拌机0.4m3243.295.341.0714.3 6.883059胶轮架子车0.90.260.64 3060机动翻斗车32.441.221.22 16.5 13.5 1077蛙式夯实机2.8kw25.180.171.01 22 210.1.5.5材料用量汇总表材料用量汇总表见表10-13。表1013材料用量汇总表名称单位总数量建筑物及硬化工程防治区道路及管线工程防治区绿化工程防治区施工临建工程防治区148
24万吨娃哈哈桶装水及饮品物流基地项目水土保持方案报告书密目网m²165851498502964203638透水砖1000块382.954382.954 嵌草砖1000块40.73640.736 砖块1000块 2.32砂浆(M7.5)m³1040.861040.830.03 碎石m³229.5 229.5粘土m³5.87 5.87 野牛草(优质草皮)m²150150 国槐(D=5cm)株161 13625 旱柳(D=5cm)株25 25 云杉(D=8cm)株30 30 油松(D=10cm)株30 30 金叶榆(D=3cm)株221.477191.477030 海棠(D=5cm)株12 012 丁香(H=1.5m)株35 035 连翘(H=1.5m)株35 35 四季玫瑰(H=0.5m)株100 3070 珍珠梅(H=1.5m)株170150 20 榆叶梅(H=1.5m)株20 20 紫叶李(H=1.5m)株10 10 金银木(H=1.5m)株15 15 金叶榆篱(H=1.0m)㎡60 60 紫叶小檗篱(H=1.0m)㎡60 60 野牛草(一级种)kg90 90.00 水m³13.166 2.24410.922 10.2效益分析本工程水土保持方案实施后,可形成综合的防护体系,将有效的控制因工程建设造成的新增水土流失,遏制生态环境的日益恶化,恢复和重建因工程建设而破坏的植被和水土保持设施,改善项目区及周边地区的生产和生活环境,促进区域经济发展。10.2.1生态效益(1)建设期末水土保持防治效果148
24万吨娃哈哈桶装水及饮品物流基地项目水土保持方案报告书本方案在对主体工程设计中具有水土保持功能的工程分析基础上,对产生水土流失的区域采取工程防护措施、植物措施和临时防护措施,按照方案设计的目标和要求,各项措施实施后,因工程建设带来的水土流失将得到有效的控制,同时减轻了工程建设区域的原生地貌水土流失,取得了良好的生态效益。至设计水平年末,本工程防治责任范围面积2.70h㎡,扰动土地总面积2.41h㎡,造成水土流失面积2.41h㎡;对各建设区域分别采取相应的水土流失治理措施后,水土保持措施防治面积1.46h㎡,硬化面积0.93h㎡,扰动土地整治面积2.39h㎡,本工程建设期各分区面积统计见下表。各分区水土保持措施面积见10-13。表1014设计水平年各工程面积计算表单位:hm2分区建设区扰动土地面积水土保持措施面积硬化面积扰动土地整治面积植物措施工程措施建筑物及硬化工程防治区0.450.450.15 0.300.45道路及管线工程防治区1.361.360.010.700.631.34绿化工程防治区0.600.600.60 0.60合计2.412.410.760.700.932.39(2)国家标准规定建设项目水土流失防治目标达标分析工程完工后,裸露的地面将得到有效的防护,施工过程中破坏的植被采取上述水保措施后逐步恢复,植物种得以改善,整个生态系统将更加趋于稳定,保水保土能力有所提高。方案实施后地表植被覆盖度增加,水土流失程度大大减轻,基本达到了预期的治理目标。①扰动土地治理率项目建设扰动地表面积为2.41hm2,扰动土地整治面积2.39hm2(包括工程措施面积+植物措施面积+硬化面积+水面面积),扰动土地治理率为99.17%。②水土流失总治理度造成水土流失面积为1.48hm2(建设区面积-硬化面积-水面面积),水土保持措施防治面积1.46hm2(工程措施面积+植物措施面积),本方案水土流失总治理度为99.65%。148
24万吨娃哈哈桶装水及饮品物流基地项目水土保持方案报告书③土壤流失控制比到设计水平年,方案所制定的措施完全实施后,项目区平均侵蚀模数将降到900t/(km2·a),原地貌土壤侵蚀模数为900t/(km2·a)。因此,方案实施后到各项措施发挥效益时,项目建设区防治责任范围内土壤侵蚀模数控制比为1.0,满足防治标准。④拦渣率本工程建设期共动用土方工程量2.68万m³,其中挖方1.34万m³,填方1.32万m³,弃方0.02万m³,弃方全部由当地环卫工人清理到垃圾处理厂。项目土石方不存在乱堆乱弃现象,故方案拦渣率可达95.00%以上。⑤林草植被恢复率本项目建设区内可绿化面积为0.78hm2(建设区面积-硬化面积-工程措施面积-水面面积),实际采取措施的面积为0.76hm2,本方案林草植被恢复率99.94%。⑥林草覆盖率项目建设扰动地表面积为2.41hm2,总的林草面积0.76hm2,林草植被覆盖率为31.54%。经初步分析预测,水土保持措施实施后,项目扰动土地治理率为94.17%,水土流失总治理度为98.65%,土壤流失控制比为1.0,拦渣率95.00%,林草植被恢复率97.44%,林草覆盖率31.54%,可以实现水土流失防治目标。水土流失防治效果详见表10-13。表1015设计水平年水土保持措施防治效益指标表项目内容目标值预测值扰动土地治理率(%)扰动土地整治面积/扰动土地面积>9599.17水土流失总治理度(%)水保措施防治面积/造成水土流失面积>9598.65土壤流失控制比治理后的平均土壤侵蚀模数/容许土壤侵蚀量1.01.0拦渣率(%)实际拦挡弃渣量/弃渣总量9595林草植被恢复率(%)植物措施面积/可绿化面积9797.44林草覆盖率(%)林草总面积/项目建设区2531.54148
24万吨娃哈哈桶装水及饮品物流基地项目水土保持方案报告书10.2.2社会效益水土保持措施通过发挥生态效益和社会效益,增强项目的运行效率,减少项目的维护费用等,间接地发挥其社会效益。10.2.3经济效益通过实施水土保持方案设计的工程措施和植物措施,可大大降低运营防护费用,防治水土流失给主体工程带来的危害,保障项目正常运行;同时减轻水土流失对项目区土地生产力的破坏,提高土地生产率和项目区的环境容量。148
24万吨娃哈哈桶装水及饮品物流基地项目水土保持方案报告书1方案实施保障措施11.1组织领导与管理为了保障本工程水土保持方案提出的各项水土保持防治措施的实施和落实,本方案采取业主治理的方式,建立健全项目的水土保持领导管理小组,负责水土保持工作组织领导和协调,积极配合各级水行政主管部门对水土保持工作的监督检查和管理。同时,必须明确水土保持工作的日常管理部门,以便于相关工作的协调和沟通。管理小组有专人负责本工程水土保持工作的落实,同时制定水土保持管理制度和奖惩办法,加强对施工单位的管理和约束;认真组织学习和宣传水土保持有关法律法规,提高管理者和工程建设者的水土保持意识;经常深入施工现场组织督促和检查,发现问题及时处理。本项目目前已经开工建设,建设单位应尽快到当地水行政主管部门备案,接受主管部门的检查和管理建议。11.2水土保持工程招标水土保持方案实施过程中应采取质量保障措施,即实行项目管理制、工程招投标制和工程监理制,以保障水土保持方案的顺利实施,并达到预期的防治效果。根据《中华人民共和国招标投标法》2000年1月1日,建设单位在主体工程招投标文件中,按水土保持工程技术要求,把水土保持各项工程内容纳入到招投标文件的正式条款中,中标后承包商与业主需签订水土保持责任合同,以合同条款形式明确承包商应承担的防治水土流失的责任范围、义务和奖惩措施。工程建设中外购土石料,在购买合同中要明确料场的水土流失防治责任。148
24万吨娃哈哈桶装水及饮品物流基地项目水土保持方案报告书在主体工程施工中,必须按照水土保持方案要求实施水土保持措施,保障水土保持工程效益的充分发挥。中标单位在实施本方案时,对设计内容有所变更时,应按照有关规定实施报批程序。11.3水土保持工程建设监理根据《中华人民共和国水利行业标准(SL523-2011):水土保持工程施工监理规范》,应加强水土保持工程建设的监理工作,形成项目法人、承包商、监理工程师三方制约机制,以监理工程师为核心的合同管理模式,必须实行水土保持工程监理签字制,以期达到降低造价、保证施工进度的目的。建设单位在水土保持监理合同中应明确水土保持工程监理任务。工程竣工时,建立单位应提交水土保持工程监理报告。监理单位的水土保持监理人员,采取跟踪、旁站等监理方法,对水土保持工程质量、进度及投资等进行控制,对水土保持工程实行信息管理和合同管理,确保工程如期完成。水土保持监理的主要内容为工程合同管理,按照合同控制工程建设的投资、工期和质量,并协调有关各方的关系,包括水土保持方案实施阶段的招标工作、勘测设计、施工等建设全过程的监理。施工期的水土保持监理任务主要为协助项目法人编写开工报告;审查承包商选择的分包单位;组织设计交底和图纸会审;审查承包商提出的施工技术措施、施工进度计划和资金、物资、设备计划等;督促承包商执行工程承包合同,按照国家和行业技术标准和批准的设计文件施工;监督工程进度和质量,检查安全防护措施;核实完成的工程量;签发工程付款凭证,整理合同文件和技术档案资料;处理违约事件;协助项目法人进行工程各阶段验收,提出竣工验收报告。148
24万吨娃哈哈桶装水及饮品物流基地项目水土保持方案报告书11.4水土保持监测为深入贯彻实施《中华人民共和国水土保持法》,明确我国水土保持监测工作的指导思想、目标、任务和保障措施,全面推进水土保持监测工作水利部印发《全国水土保持监测纲要》(2006~2015年)的通知,建设单位可按要求自行编制水土保持监测报告,也可委托有关机构编制,监测单位要对工程前项目的本底值及施工期、植被恢复期的水土流失量、水土保持措施等要进行监测,分析工程建设过程中水土流失各因子的发生、产生的流失量及水土保持措施的防治效果,即时补充、完善水土保持措施,以制定相应的治理方案。监测单位按方案规定的监测内容、方法和时段对工程建设实施水土保持监测。监测单位应编制《水土保持监测设计与计划》,监测成果应定期向建设单位及当地水行政主管单位报告。监测单位在监测结束后应按187号文要求编制最终监测报告,按水利部16号令必须参加水土保持设施的验收,审批部门完善标准,按要求开展现场核查。11.5施工管理为保证本工程水土保持方案提出的各项水土保持防治措施的适时落实,本方案采取业主治理方式,同时加强施工人员的技术培训工作。水土保持工程施工按前述各防治区措施典型设计要求进行施工,施工质量符合水土保持典型设计与《开发建设项目水土保持技术规范》、《水土保持综合治理技术规范》要求,工程措施、植物措施造林种草成活率要达到95%以上,保存率达到90%以上。11.6水土保持检查与验收(1)水土保持设施检查148
24万吨娃哈哈桶装水及饮品物流基地项目水土保持方案报告书当地水行政主管部门依法对水土保持方案的实施进行监督管理。应定期对水土保持方案的实施进度、质量、资金落实等情况进行实地监督、检查。在监督方法上可采用建设单位定期汇报与实地检测相结合,必要时采取行政、经济、司法等多种手段促使水土保持方案的完全落实。在方案实施过程中,建设单位应加强与水行政主管部门合作,自觉接受地方水行政主管部门的监督管理。建设单位对水行政主管部门的监督检查中发现的问题应及时处理。工程措施施工时,建设单位应对施工质量、进度等实施监督检查,对不符合设计要求或质量要求的工程,责令其重建,直到满足要求为止。抓好幼林抚育和管护,确保各种植物的成活率,发挥植物措施的水土保持效益。(2)水土保持设施验收“生产建设项目水土保持设施验收技术评估”中介服务事项,不再要求申请人提供水土保持设施验收技术评估报告,改由水务部门委托有关机构进行技术评估。同时要进一步强化事中事后监管,做好对生产建设项目水土保持方案实施情况的跟踪检查,指导和督促生产建设单位做好水土保持工作。同时,建设单位应积极配合水务部门。生产建设项目水土保持设施自验报告应参照《水利部办公厅关于贯彻落实国发〔2015〕58号文件进一步做好水土保持行政审批工作的通知》(办水保〔2015〕247号)的示范文本。11.7水土保持资金来源与管理为便于水土保持方案实施后的管理工作,为同类开发建设项目水土保持措施施工和水土保持产业的管理提供充分的依据。应将水土保持方案设计资料及图表、年度施工进度、年度经费使用等技术经济指标、水土保持效益指标以及检查验收的全部文件、报告、图表等资料归档管理。(1)资金来源148
24万吨娃哈哈桶装水及饮品物流基地项目水土保持方案报告书本工程属建设类项目,建设期水土保持工程投资应在工程基本建设投资中列支,生产运行期水土保持工程投资应在生产成本中列支,并与主体工程建设资金同时调拨使用,同时施工、同时发挥效益。建设单位应积极开展工作,落实资金,保障方案实施。(2)资金管理办法建设单位要做好资金使用管理,专款专用,保障建设资金及时足额到位,保障水土保持工作顺利进行。水土保持设施竣工验收时建设单位应就水土保持投资估算调整情况、资金到位情况和经费支出情况写出总结。148
24万吨娃哈哈桶装水及饮品物流基地项目水土保持方案报告书1结论与建议12.1结论按照《开发建设项目水土保持技术规范》(GB50433-2008)要求,在项目区及项目区周边实地勘测、调查的基础上,通过对主体工程设计文件及调查、勘测数据等进行详细分析、对本工程建设内容、施工工艺及易产生水土流失的施工环节分析,预测建设区水土流失总量、新增水土流失量及重点流失区和流失时段,提出相应的防治措施,通过各项水土保持保障措施的实施,把水土保持防护措施贯彻到整个施工过程中,能够达到水土流失防治目标及效益。综合分析认为项目建设可行。本项目具体总体结论意见如下:(1)建设期防治责任范围为2.70hm²,项目建设区共计2.41hm²,直接影响区面积为0.29hm²。(2)方案设计深度为初步设计阶段,设计水平年为2018年。(3)本项目总投资20000万元,全部由建设单位自筹。(4)本工程建设期共动用土方工程量2.68万m³,其中挖方1.34万m³,填方1.32万m³,弃方0.02万m³,弃方全部由当地环卫工人清理到垃圾处理厂。(5)工程建设损坏水土保持设施总面积2.41hm²,本工程建设期造成水土流失总量191.23t,其中原地貌水土流失量32.30t,新增水土流失量为158.93t。不同预测时段新增的水土流失量:施工期新增量152.20t,自然恢复期新增量8.53t。(6)工程水土流失防治区划分建筑物及硬化工程防治区、道路及管线工程防治区、绿化工程防治区、施工临建工程防治区4个分区。本方案水土保持措施主要为工程措施、植物措施。防护措施面积152.20hm2。148
24万吨娃哈哈桶装水及饮品物流基地项目水土保持方案报告书(7)水土保持工程总投资为129.05万元,其中:工程措施投资69.14万元,植物措施投资12.99万元,临时工程投资12.99万元,独立费用25.50万元,基本预备费16.65万元,水土保持设施补偿费48146.00元。(8)通过水土保持方案的实施,到设计水平年水土流失防治目标达到值为:项目扰动土地治理率为94.17%,水土流失总治理度为98.65%,土壤流失控制比为1.0,拦渣率95.00%,林草植被恢复率97.44%,林草覆盖率31.54%,可以实现水土流失防治目标。(9)按本方案工程措施和植物措施实施后,不仅可以有效控制本项目建设过程新增的水土流失量,还能大大降低项目区原地表水土流失量,改善项目区生态环境。因此,从水土保持角度评价,工程建设无水土保持制约性因素,确定本工程是合理可行的。12.2建议本方案经水行政主管部门批复后,将方案设计的水土保持方案措施与投资落实到下阶段主体设计、施工中,目前工程已开工,建设单位应尽快开展监理、监测工作,水土保持竣工后进行专项验收。(1)施工单位加强施工期间的管理,要求施工活动严格控制在征地范围内进行,不越界碾压,减少施工扰动面积,将工程建设造成的水土流失降至最低;(2)与当地水土保持部门密切配合,听取当地水行政主管部门对水土保持工作的建议,不断完善水土保持措施。148'
您可能关注的文档
- 房地产水土保持方案
- 生物质能电厂工程水土保持方案编制要点探讨
- 审批开发建设项目水土保持方案_14-34
- 泗水中医医院综合楼生产建设水土保持方案项目
- 华亭中煦煤化工公司万吨每年甲醇项目水土保持方案实施工作总结报告
- 生产建设项目水土保持方案审批操作规范
- 生产建设项目水土保持方案审批
- 德钦县扭巴村砂石料场建设项目水土保持方案报告表
- 从水土保持概念浅析水土保持方案中存在的问题.doc
- 环境保护、水土保持方案
- 丽江市古城区劳马古文通铜矿项目水土保持方案投资建设可行性研究设计报告 _大学论文.doc
- 丽江市古城区劳马古文通铜矿项目水土保持方案投资建设可行性研究设计报告--学位论文.doc
- 综合开发水土保持方案
- 建设项目水土保持方案的论证、评审和监测
- 水土保持方案所需资料与审批程序介绍
- 开发建设项目水土保持方案评审专家管理办法
- 生物质能电厂工程水土保持方案编制要点探讨
- 生产建设项目水土保持方案编制监测单位
