地下室挡土墙计算书

  • 5页
  • 当前文档由用户上传发布,收益归属用户
  1. 1、本文档共5页,可阅读全部内容。
  2. 2、本文档内容版权归属内容提供方,所产生的收益全部归内容提供方所有。如果您对本文有版权争议,可选择认领,认领后既往收益都归您。
  3. 3、本文档由用户上传,本站不保证质量和数量令人满意,可能有诸多瑕疵,付费之前,请仔细先通过免费阅读内容等途径辨别内容交易风险。如存在严重挂羊头卖狗肉之情形,可联系本站下载客服投诉处理。
  4. 文档侵权举报电话:19940600175。

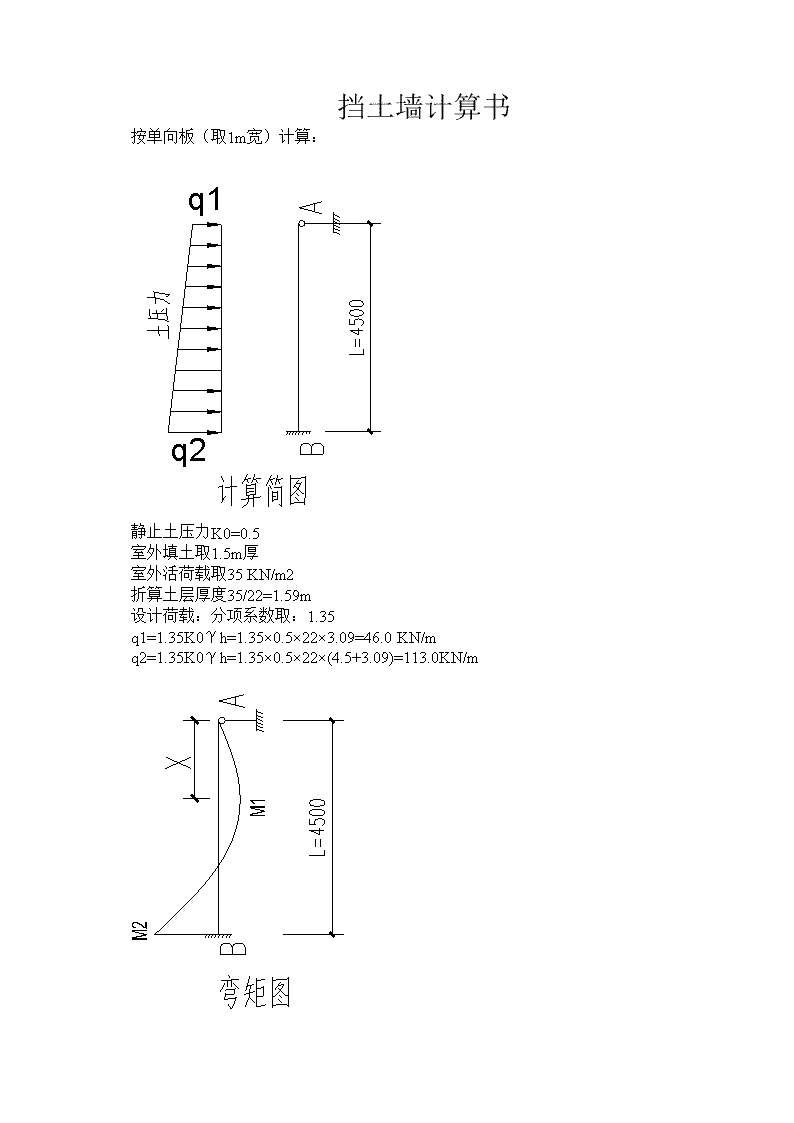

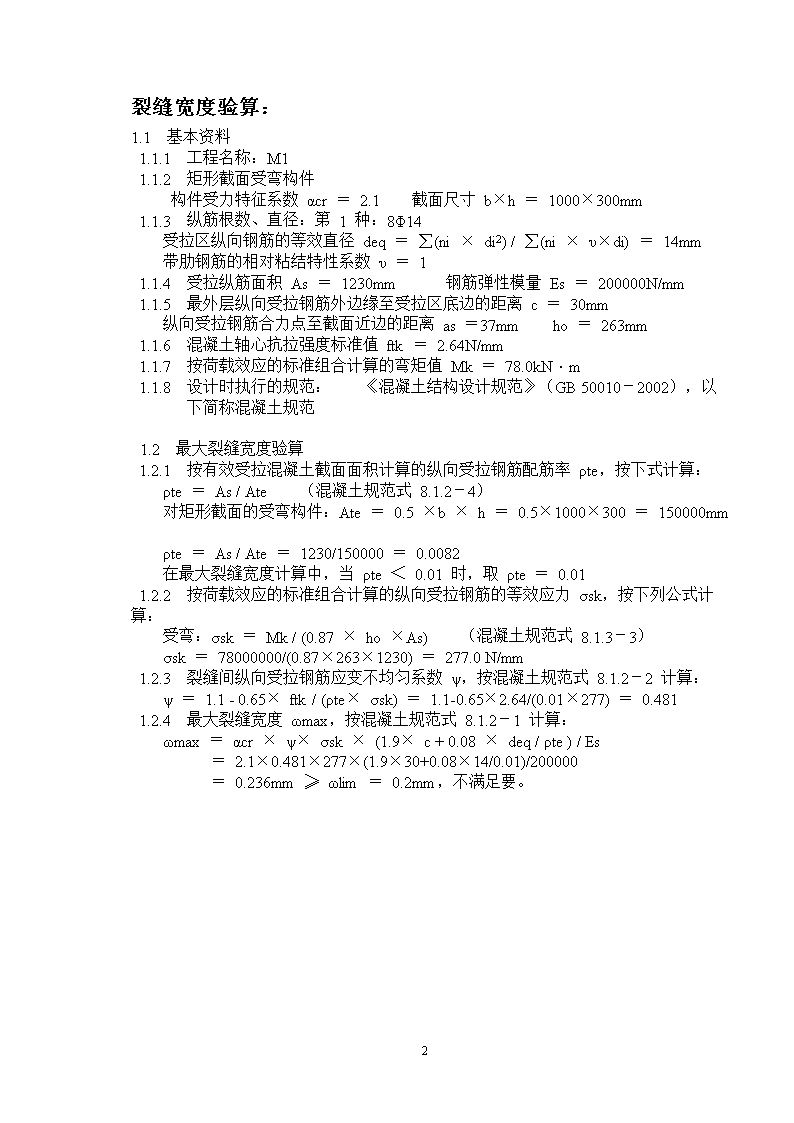

'挡土墙计算书按单向板(取1m宽)计算:静止土压力K0=0.5室外填土取1.5m厚室外活荷载取35KN/m2折算土层厚度35/22=1.59m设计荷载:分项系数取:1.35q1=1.35K0γh=1.35×0.5×22×3.09=46.0KN/mq2=1.35K0γh=1.35×0.5×22×(4.5+3.09)=113.0KN/m4 静力计算:q0=q2-q1=113.0-46.0=67.0KN/mRA=(11q1+4q2)L/40=108.0KNMB=-(7q1+8q2)L2/120=-207.0KN·mMx=RAX-q1X2/2-q0X3/6L当X0=(γ-μ)L/(1-μ),式中μ=q1/q2=0.407,γ==0.646,所以X0=1.81mMmax=RAX0-q1X02/2-q0X03/6L=105KN·m调幅15%后得弯矩设M1=85%Mmax=89.0KN.mM2=85%MB=176.0KN.m板300mm厚,C50,fy=300,a=251.由弯矩设计值M1求配筋面积As:1.1基本资料 1.1.1工程名称:M11.1.2混凝土强度等级为C50,fc=23.1N/mm,ft=1.89N/mm 1.1.3钢筋抗拉强度设计值fy=300N/mm,Es=200000N/mm; 纵筋的混凝土保护层厚度c=30mm 所以as=c+a/2=42.5mm1.1.4由弯矩设计值M求配筋面积As,弯矩设计值M=89.0kN·m 1.1.5截面尺寸b×h=1000×300,ho=h-as=300-42.5=257.5mm  1.2计算结果 1.2.1相对界限受压区高度ξb=β1/[1+fy/(Es×εcu)] =0.8/[1+300/(200000×0.0033)]=0.550 1.2.2混凝土受压区高度x=ho-=257.5-=15.4mm 1.2.3相对受压区高度ξ=x/ho=15.4/257.5=0.060≤ξb=0.550 1.2.4纵筋受拉钢筋面积As=α1×fc×b×x/fy=1×23.1×1000×15.4/300=1186mm 1.2.5配筋率ρ=As/(b*ho)=1186/(1000*257.5)=0.46% 纵筋的最小配筋率ρmin=Max{0.20%,0.45ft/fy}=Max{0.20%,0.28%}=0.28% 配Ф14@125(1232mm).4 裂缝宽度验算:1.1基本资料 1.1.1工程名称:M11.1.2矩形截面受弯构件构件受力特征系数αcr=2.1截面尺寸b×h=1000×300mm 1.1.3纵筋根数、直径:第1种:8Φ14 受拉区纵向钢筋的等效直径deq=∑(ni×di2)/∑(ni×υ×di)=14mm 带肋钢筋的相对粘结特性系数υ=1 1.1.4受拉纵筋面积As=1230mm钢筋弹性模量Es=200000N/mm 1.1.5最外层纵向受拉钢筋外边缘至受拉区底边的距离c=30mm 纵向受拉钢筋合力点至截面近边的距离as=37mmho=263mm 1.1.6混凝土轴心抗拉强度标准值ftk=2.64N/mm 1.1.7按荷载效应的标准组合计算的弯矩值Mk=78.0kN·m 1.1.8设计时执行的规范:《混凝土结构设计规范》(GB50010-2002),以下简称混凝土规范  1.2最大裂缝宽度验算 1.2.1按有效受拉混凝土截面面积计算的纵向受拉钢筋配筋率ρte,按下式计算: ρte=As/Ate(混凝土规范式8.1.2-4) 对矩形截面的受弯构件:Ate=0.5×b×h=0.5×1000×300=150000mm ρte=As/Ate=1230/150000=0.0082 在最大裂缝宽度计算中,当ρte<0.01时,取ρte=0.01 1.2.2按荷载效应的标准组合计算的纵向受拉钢筋的等效应力σsk,按下列公式计算: 受弯:σsk=Mk/(0.87×ho×As)(混凝土规范式8.1.3-3) σsk=78000000/(0.87×263×1230)=277.0N/mm 1.2.3裂缝间纵向受拉钢筋应变不均匀系数ψ,按混凝土规范式8.1.2-2计算: ψ=1.1-0.65×ftk/(ρte×σsk)=1.1-0.65×2.64/(0.01×277)=0.481 1.2.4最大裂缝宽度ωmax,按混凝土规范式8.1.2-1计算: ωmax=αcr×ψ×σsk×(1.9×c+0.08×deq/ρte)/Es =2.1×0.481×277×(1.9×30+0.08×14/0.01)/200000 =0.236mm≥ωlim=0.2mm,不满足要。 4 2.由弯矩设计值M2求配筋面积As1.1基本资料 1.1.1工程名称:M2 1.1.2混凝土强度等级为C50,fc=23.1N/mm,ft=1.89N/mm 1.1.3钢筋抗拉强度设计值fy=300N/mm,Es=200000N/mm; 纵筋的混凝土保护层厚度c=30mm 1.1.4由弯矩设计值M求配筋面积As,弯矩设计值M=176.0kN·m 1.1.5截面尺寸b×h=1000×300,ho=h-as=300-42.5=257.5mm  1.2计算结果 1.2.1相对界限受压区高度ξb=β1/[1+fy/(Es×εcu)] =0.8/[1+300/(200000×0.0033)]=0.550 1.2.2混凝土受压区高度x=ho-=257.5-=23.1mm 1.2.3相对受压区高度ξ=x/ho=23.1/257.5=0.090≤ξb=0.550 1.2.4纵筋受拉钢筋面积As=α1×fc×b×x/fy=1×23.1×1000×23.1/300=1779mm 1.2.5配筋率ρ=As/(b×ho)=1779/(1000×257.5)=0.69% 纵筋的最小配筋率ρmin=Max{0.20%,0.45ft/fy}=Max{0.20%,0.28%}=0.28% 配Ф16@110(1828mm2)裂缝宽度验算:1.1基本资料 1.1.1工程名称:M2 1.1.2矩形截面受弯构件构件受力特征系数αcr=2.1截面尺寸b×h=1000×300mm 1.1.3纵筋根数、直径:第1种:9Φ16 受拉区纵向钢筋的等效直径deq=∑(ni×di2)/∑(ni×υ×di)=16mm 带肋钢筋的相对粘结特性系数υ=1 1.1.4受拉纵筋面积As=1828mm钢筋弹性模量Es=200000N/mm 1.1.5最外层纵向受拉钢筋外边缘至受拉区底边的距离c=30mm 纵向受拉钢筋合力点至截面近边的距离as=38mmho=262mm 1.1.6混凝土轴心抗拉强度标准值ftk=2.64N/mm 1.1.7按荷载效应的标准组合计算的弯矩值Mk=154.0kN·m 1.1.8设计时执行的规范:《混凝土结构设计规范》(GB50010-2002),以下简称混凝土规范  1.2最大裂缝宽度验算 1.2.1按有效受拉混凝土截面面积计算的纵向受拉钢筋配筋率ρte,按下式计算: 4 ρte=As/Ate(混凝土规范式8.1.2-4) 对矩形截面的受弯构件:Ate=0.5×b×h=0.5×1000×300=150000mm ρte=As/Ate=1828/150000=0.0122 1.2.2按荷载效应的标准组合计算的纵向受拉钢筋的等效应力σsk,按下列公式计算: 受弯:σsk=Mk/(0.87×ho×As)(混凝土规范式8.1.3-3) σsk=154000000/(0.87×262×1828)=370N/mm 1.2.3裂缝间纵向受拉钢筋应变不均匀系数ψ,按混凝土规范式8.1.2-2计算: ψ=1.1-0.65×ftk/(ρte×σsk)=1.1-0.65×2.64/(0.0122×370)=0.720 1.2.4最大裂缝宽度ωmax,按混凝土规范式8.1.2-1计算: ωmax=αcr×ψ×σsk×(1.9×c+0.08×deq/ρte)/Es =2.1×0.720×370×(1.9×30+0.08×16/0.0122)/200000 =0.453mm≥ωlim=0.2mm,不满足要求。4'
