锅炉梁模板计算书

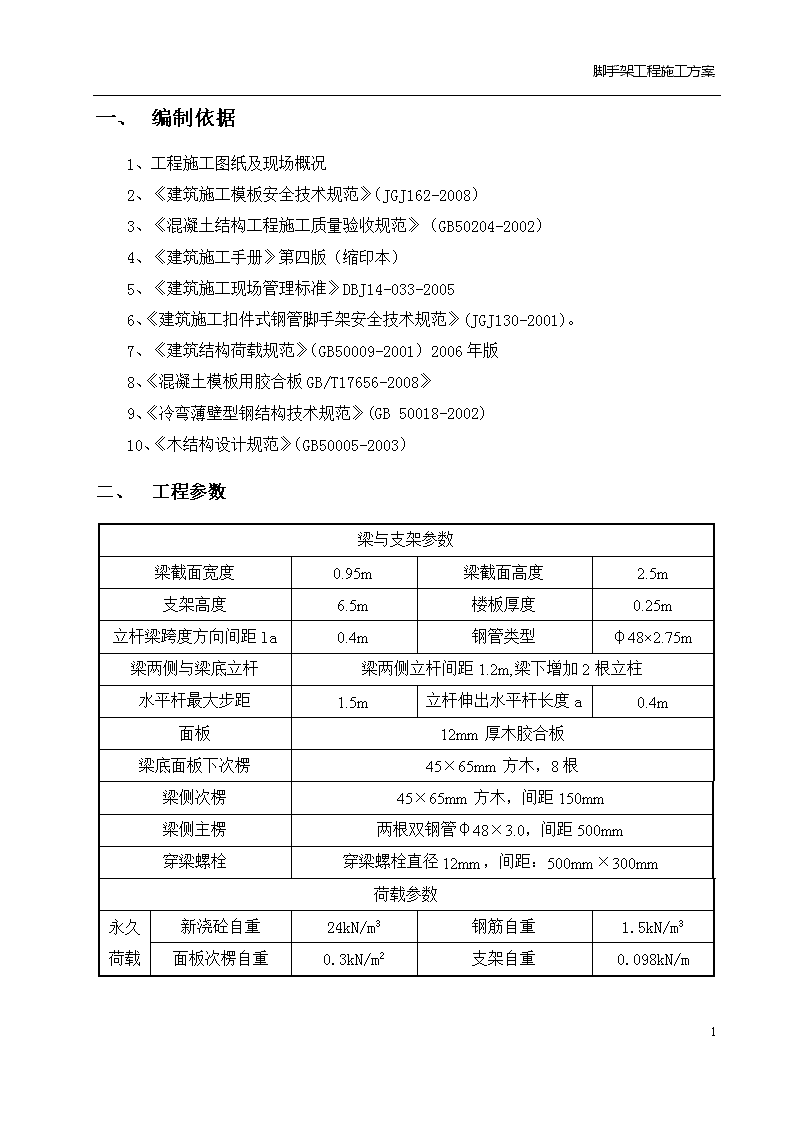

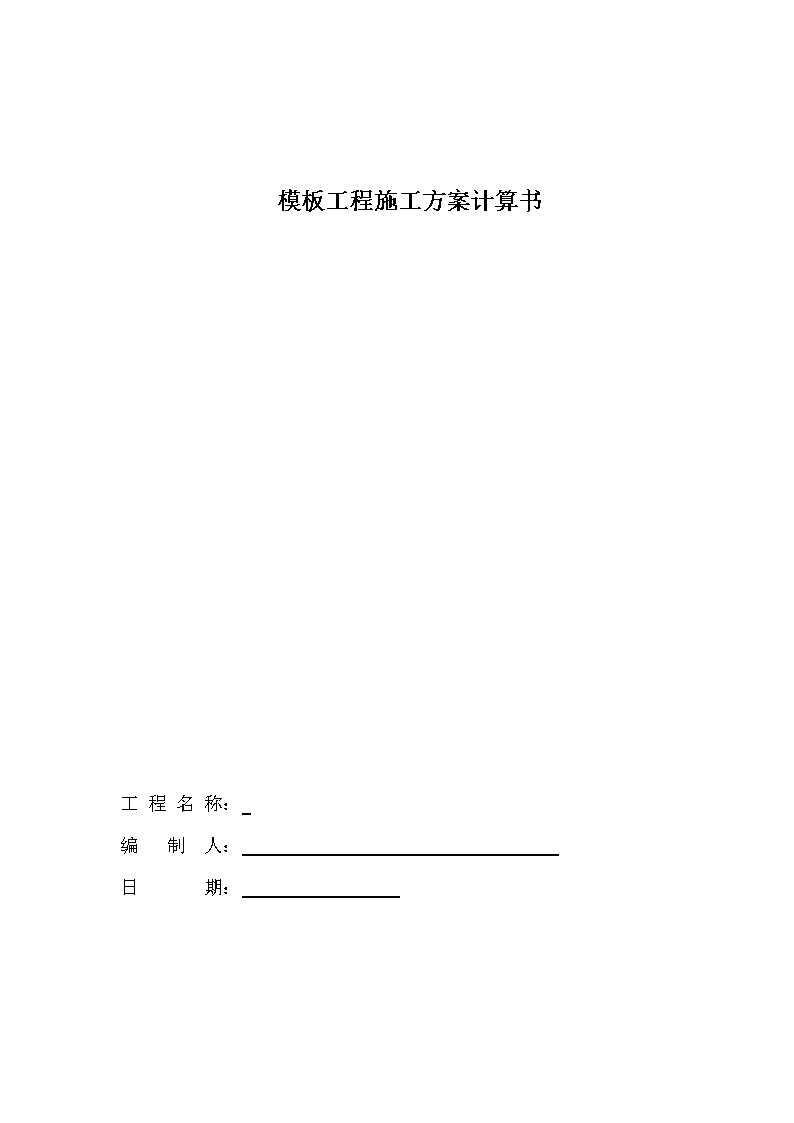

'脚手架工程施工方案模板工程施工方案计算书工程名称：编制人：日期：15 脚手架工程施工方案目录一、编制依据1二、工程参数1三、新浇砼对模板侧压力标准值计算2四、梁侧模板面板验算2五、梁侧模板次楞验算3六、梁侧模板主楞验算5七、对拉螺栓验算6八、梁底模板面板验算7九、梁底模板次楞验算8十、梁底横向水平杆验算9十一、梁底纵向水平杆验算11十二、扣件抗滑移验算12十三、扣件式钢管立柱计算12十四、立杆底地基承载力验算1415 脚手架工程施工方案编制依据1、工程施工图纸及现场概况2、《建筑施工模板安全技术规范》（JGJ162-2008）3、《混凝土结构工程施工质量验收规范》（GB50204-2002）4、《建筑施工手册》第四版（缩印本）5、《建筑施工现场管理标准》DBJ14-033-20056、《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2001)。7、《建筑结构荷载规范》（GB50009-2001）2006年版8、《混凝土模板用胶合板GB/T17656-2008》9、《冷弯薄壁型钢结构技术规范》(GB50018-2002)10、《木结构设计规范》（GB50005-2003）一、工程参数梁与支架参数梁截面宽度0.95m梁截面高度2.5m支架高度6.5m楼板厚度0.25m立杆梁跨度方向间距la0.4m钢管类型φ48×2.75m梁两侧与梁底立杆梁两侧立杆间距1.2m,梁下增加2根立柱水平杆最大步距1.5m立杆伸出水平杆长度a0.4m面板12mm厚木胶合板梁底面板下次楞45×65mm方木，8根梁侧次楞45×65mm方木，间距150mm梁侧主楞两根双钢管φ48×3.0，间距500mm穿梁螺栓穿梁螺栓直径12mm，间距：500mm×300mm荷载参数永久荷载新浇砼自重24kN/m3钢筋自重1.5kN/m3面板次楞自重0.3kN/m2支架自重0.098kN/m15 脚手架工程施工方案可变荷载施工人员及设备荷载1kN/m2倾倒砼荷载4kN/m2振捣砼对梁底模板荷载2kN/m2振捣砼对梁侧模板荷载4kN/m2一、新浇砼对模板侧压力标准值计算新浇筑的混凝土作用于模板的侧压力标准值，按下列公式计算，并取其中的较小值:F=0.22γct0β1β2V=0.22×24×5.0×1.2×1.2×1.22=46.380kN/m2F=γcH=24×2.5=60.000kN/m2其中γc--混凝土的重力密度，取24kN/m3；t0--新浇混凝土的初凝时间，按200/(T+15)计算，取初凝时间为5.0小时。T：混凝土的入模温度，经现场测试，为25℃；V--混凝土的浇筑速度，取1.5m/h；H--混凝土侧压力计算位置处至新浇混凝土顶面总高度，取2.5m；β1--外加剂影响修正系数，取1.2；β2--混凝土坍落度影响修正系数，取1.2。根据以上两个公式计算，新浇筑混凝土对模板的侧压力标准值取较小值46.380kN/m2。二、梁侧模板面板验算面板采用木胶合板，厚度为12mm，验算跨中最不利抗弯强度和挠度。计算宽度取1000mm。面板的截面抵抗矩W=1000×12×12/6=24000mm3；截面惯性矩I=1000×12×12×12/12=144000mm4；（一）强度验算1、面板按三跨连续板计算，其计算跨度取支承面板的次楞间距，L=0.15m。2、荷载计算新浇筑混凝土对模板的侧压力标准值G4k=46.380kN/m2，15 脚手架工程施工方案振捣砼对侧模板产生的荷载标准值Q2K=4kN/m2。均布线荷载设计值为：q1=0.9×[1.2×46.380+1.4×4]×1=55.130KN/mq1=0.9×[1.35×46.380+1.4×0.7×4]×1=59.88KN/m根据以上两者比较应取q1=59.88KN/m作为设计依据。3、强度验算施工荷载为均布线荷载：M1=0.1q1l2=0.1×59.88×0.152=0.13KN·m面板抗弯强度设计值f=12.5N/mm2；σ=Mmax=0.13×106=5.42N/mm2N=8.73kN。满足要求!一、梁底模板面板验算面板采用木胶合板，厚度为12mm。取梁底横向水平杆间距0.13m作为计算单元。面板的截面抵抗矩W=13.00×1.2×1.2/6=3.120cm3；截面惯性矩I=13.00×1.2×1.2×1.2/12=1.872cm4；（一）强度验算1、梁底次楞为8根，面板按多跨连续板计算，其计算跨度取梁底次楞间距，L=0.136m。2、荷载计算作用于梁底模板的均布线荷载设计值为：q1=0.9×[1.2×(24×2.5+1.5×2.5+0.3)+1.4×2]×0.13=9.32kN/mq1=0.9×[1.35×(24×2.5+1.5×2.5+0.3)+1.4×0.7×2]×0.13=10.35kN/m根据以上两者比较应取q1=10.35kN/m作为设计依据。计算简图(kN)15 脚手架工程施工方案弯矩图(kN.m)经过计算得到从左到右各支座力分别为：N1=0.555kN;N2=1.596kN;N3=1.358kN;N4=1.418kN;N5=1.418kN;N6=1.358kN;N7=1.596kN;N8=0.555kN;最大弯矩Mmax=0.020kN.m梁底模板抗弯强度设计值[f](N/mm2)=12.5N/mm2；梁底模板的弯曲应力按下式计算：σ=Mmax=0.020×106=6.410N/mm2<12.5N/mm2W3.120×103满足要求!（二）挠度验算验算挠度时不考虑可变荷载值，仅考虑永久荷载标准值，故其作用效应的线荷载计算如下：q=0.13×（24×2.5＋1.5×2.5＋0.3）=8.33kN/m；计算简图(kN)面板弹性模量:E=4500N/mm2；经计算，最大变形Vmax=0.217mm梁底模板的最大容许挠度值:136/250=0.5mm；最大变形Vmax=0.217mm<0.5mm15 脚手架工程施工方案满足要求!一、梁底模板次楞验算本工程梁底模板次楞采用方木，宽度45mm，高度65mm。次楞的截面惯性矩I和截面抵抗矩W分别为:W=4.5×6.5×6.5/6=31.688cm3；I=4.5×6.5×6.5×6.5/12=102.984cm4；（一）强度验算最大弯矩考虑为永久荷载与可变荷载的计算值最不利分配的弯矩和，取受力最大的次楞，按照三跨连续梁进行计算，其计算跨度取次楞下水平横杆的间距，L=0.13m。次楞计算简图l=0.13m荷载设计值q=1.596/0.13=12.277kN/m；最大弯距Mmax=0.1ql2=0.1×12.277×0.132=0.021kN.m；次楞抗弯强度设计值[f]=17N/mm2；σ=Mmax=0.021×106=0.663N/mm2<17N/mm2W31.688×103满足要求!（二）挠度验算次楞最大容许挠度值：l/250=130/250=0.5mm；验算挠度时不考虑可变荷载值，只考虑永久荷载标准值:q=1.284/0.13=9.877N/mm；次楞弹性模量:E=10000N/mm2；ν=0.677ql4=0.677×9.877×1304=0.002mm<0.5mm100EI100×10000×102.984×10415 脚手架工程施工方案满足要求!一、梁底横向水平杆验算横向水平杆按照集中荷载作用下的连续梁计算。集中荷载P取梁底面板下次楞传递力。计算简图(kN)弯矩图(kN.m)经计算，从左到右各支座力分别为：N1=0.598kN;N2=4.328kN;N3=4.328kN;N4=0.598kN;最大弯矩Mmax=0.136kN.m；最大变形Vmax=0.055mm。（一）强度验算支撑钢管的抗弯强度设计值[f](N/mm2)=205N/mm2；；支撑钢管的弯曲应力按下式计算：σ=Mmax=0.136×106=32.536N/mm2<205N/mm2W4.18×103满足要求!15 脚手架工程施工方案（二）挠度验算支撑钢管的最大容许挠度值:l/150=400/150=2.7mm或10mm；最大变形Vmax=0.055mm<2.7mm满足要求!一、梁底纵向水平杆验算（一）强度验算纵向钢管按三跨连续梁计算，横向钢管作用在纵向钢管的集中荷载P=4.328kN，进行最不利荷载布置如下图：计算简图(kN)弯矩图(kN.m)经计算，从左到右各支座力分别为：N1=7.502kN;N2=14.138kN;N3=14.138kN;N4=7.502kN;最大弯矩Mmax=0.462kN.m；钢管抗弯强度设计值f=205N/mm2；15 脚手架工程施工方案σ=Mmax=0.462×106=110.526N/mm2<205N/mm2W4.18×103纵向钢管抗弯强度满足要求!（二）挠度验算验算挠度时不考虑可变荷载值，仅考虑永久荷载标准值，横向钢管作用在纵向钢管的集中荷载P=4.328kN，经计算，纵向钢管最大变形值Vmax=0.281mm。纵向钢管的最大容许挠度值:400.0/150=2.7mm，最大变形Vmax=0.281mm<2.7mm满足要求!一、扣件抗滑移验算水平杆传给立杆竖向力设计值R=14.138KN,由于采用顶托，不需要进行扣件抗滑移的计算。二、扣件式钢管立柱计算（一）风荷载计算因在室外露天支模，故需要考虑风荷载。基本风压按陕西西安市10年一遇风压值采用，ω0=0.25kN/m2。模板支架计算高度H=6.5m，按地面粗糙度C类　有密集建筑群的城市市区。风压高度变化系数µz=0.84。计算风荷载体形系数：将模板支架视为桁架，按现行国家标准《建筑结构荷载规范》表7.3.1第32项和36项的规定计算。模板支架的挡风系数j=1.2×An/(la×h)=1.2×0.101/(0.4×1.5)=0.202式中An=(la+h+0.325lah)d=0.101m2An----一步一跨内钢管的总挡风面积。la----立杆间距，0.4mh-----步距，1.5md-----钢管外径，0.048m15 脚手架工程施工方案系数1.2-----节点面积增大系数。系数0.325-----模板支架立面每平米内剪刀撑的平均长度。单排架无遮拦体形系数：µst=1.2j=1.2×0.202=0.24无遮拦多排模板支撑架的体形系数：µs=µst1-ηn=0.241-0.8510=1.291-η1-0.85η----风荷载地形地貌修正系数。n----支撑架相连立杆排数。风荷载标准值ωk=µzµsω0=0.84×1.29×0.25=0.271kN/m2风荷载产生的弯矩标准值：Mw=0.92×1.4ωklah2=0.92×1.4×0.271×0.4×1.52=0.028kN·m1010（二）立柱轴心压力设计值N计算上部梁传递的最大荷载设计值：14.138kN；立柱承受支架自重：1.2×6.5×0.098=0.764kN立柱轴心压力设计值N：14.138+0.764=14.902kN；（三）立柱稳定性计算立柱的稳定性计算公式:N+Mw≤fjAWN----轴心压力设计值(kN)：N=14.902kN；φ----轴心受压稳定系数,由长细比λ=Lo/i查表得到；L0---立杆计算长度（m），L0=k1k2(h+2a)，h:步距，取1.5m;a:模板支架立杆伸出顶层横向水平杆中心线至模板支撑点的长度，取0.4m;k1k2为计算长度附加系数，按下表取用，k1=1.167，k2=1.01，L0=2.71m。15 脚手架工程施工方案i----立柱的截面回转半径(cm),i=1.6cm；A----立柱截面面积(cm2),A=3.91cm2；Mw----风荷载产生的弯矩标准值；W----立柱截面抵抗矩(cm3)：W=4.18cm3；f----钢材抗压强度设计值N/mm2,f=205N/mm2；立柱长细比计算：λ=Lo/i=271.00/1.6=169按照长细比查表得到轴心受压立柱的稳定系数φ=0.251；N+Mw=14.902×103+0.028×106=151.843+6.699=158.542N/mm2
