长螺旋钻孔泵压灌注混凝土cfg桩施工方案

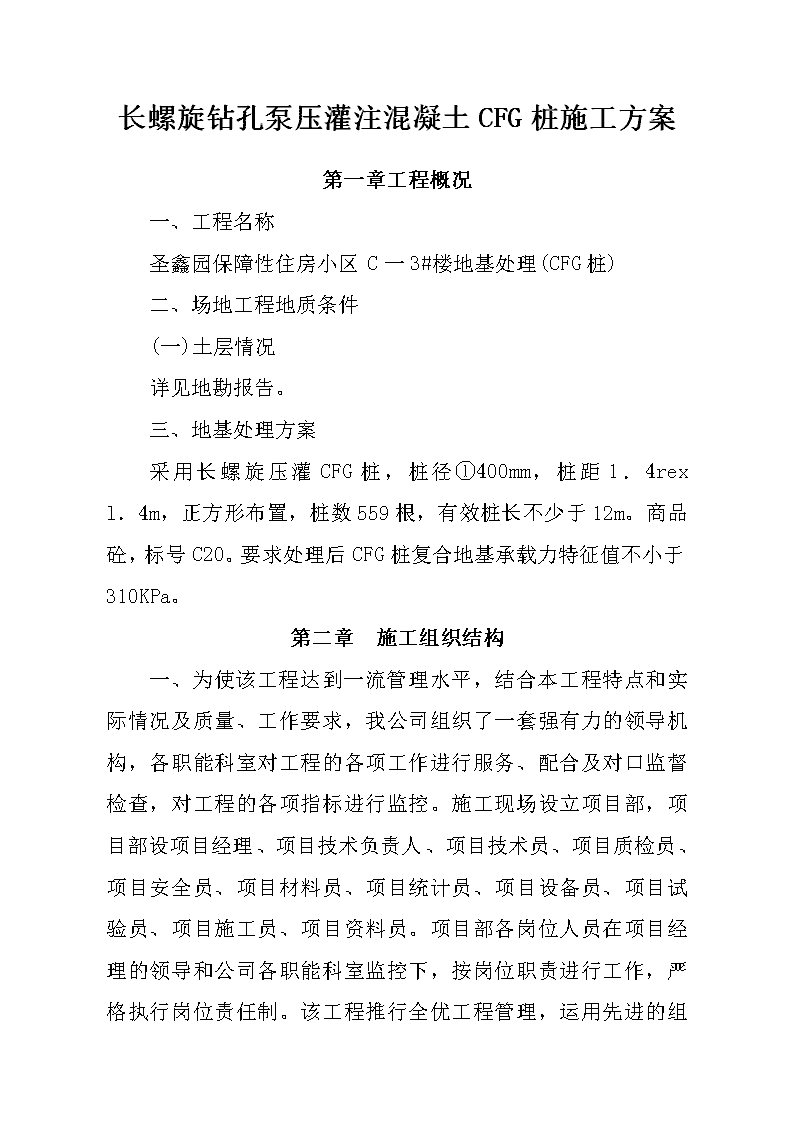

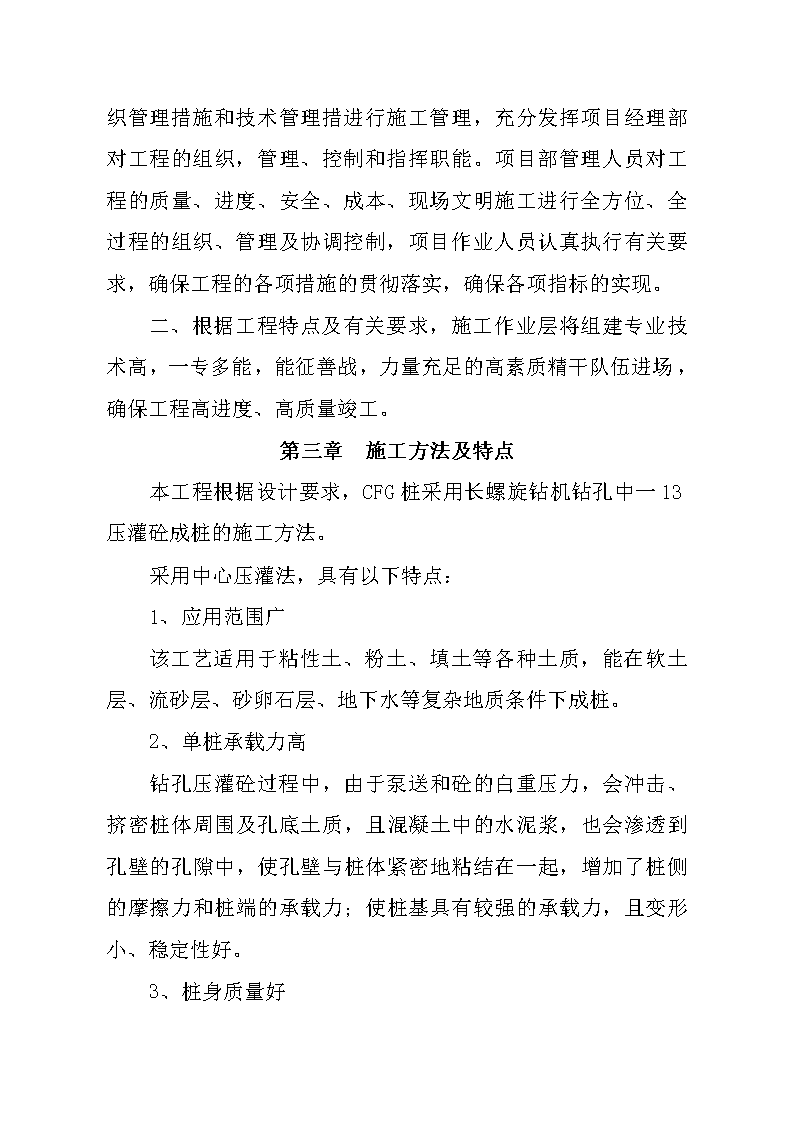

'长螺旋钻孔泵压灌注混凝土CFG桩施工方案第一章工程概况一、工程名称圣鑫园保障性住房小区C一3#楼地基处理(CFG桩)二、场地工程地质条件(一)土层情况详见地勘报告。三、地基处理方案采用长螺旋压灌CFG桩，桩径①400mm，桩距1．4rexl．4m，正方形布置，桩数559根，有效桩长不少于12m。商品砼，标号C20。要求处理后CFG桩复合地基承载力特征值不小于310KPa。第二章施工组织结构一、为使该工程达到一流管理水平，结合本工程特点和实际情况 及质量、工作要求，我公司组织了一套强有力的领导机构，各职能科室对工程的各项工作进行服务、配合及对口监督检查，对工程的各项指标进行监控。施工现场设立项目部，项目部设项目经理、项目技术负责人、项目技术员、项目质检员、项目安全员、项目材料员、项目统计员、项目设备员、项目试验员、项目施工员、项目资料员。项目部各岗位人员在项目经理的领导和公司各职能科室监控下，按岗位职责进行工作，严格执行岗位责任制。该工程推行全优工程管理，运用先进的组织管理措施和技术管理措进行施工管理，充分发挥项目经理部对工程的组织，管理、控制和指挥职能。项目部管理人员对工程的质量、进度、安全、成本、现场文明施工进行全方位、全过程的组织、管理及协调控制，项目作业人员认真执行有关要求，确保工程的各项措施的贯彻落实，确保各项指标的实现。二、根据工程特点及有关要求，施工作业层将组建专业技术高，一专多能，能征善战，力量充足的高素质精干队伍进场，确保工程高进度、高质量竣工。第三章施工方法及特点本工程根据设计要求，CFG桩采用长螺旋钻机钻孔中一13压灌砼成桩的施工方法。采用中心压灌法，具有以下特点：1、应用范围广该工艺适用于粘性土、粉土、填土等各种土质，能在软土层、流砂层、砂卵石层、地下水等复杂地质条件下成桩。2、单桩承载力高钻孔压灌砼过程中，由于泵送和砼的白重压力，会冲击、挤密桩体周围及孔底土质，且混凝土中的水泥浆，也会渗透到孔壁的孔隙中，使孔壁与桩体紧密地粘结在一起，增加了桩侧的摩擦力和桩端的承载力；使桩基具有较强的承载力，且变形小、稳定性好。3、桩身质量好 钻孔压灌混凝土时，混凝土是从钻杆中心压孔中，具有密实、无断桩、无缩颈等特点。4、施工效率高钻孔压灌砼成桩技术使钻孔、混凝土灌注一体化，与混凝土泵组成了机械化流程，减少了混凝土的灌注和运输工序，成桩速度大大提高。5、现场文明施工该工艺无须泥浆护壁和混凝土振捣，避免了泥浆溢流，减少了工地噪声。6、减少了施工现场大型机械的投入。第四章施工程序及工艺流程一、本工程的施工程序为：场地平整一测量放线号桩位一打CFG桩试桩一打CFG桩工程桩。施工顺序为：采用隔一出--#L打的施工顺序进行。现场可根据实际情况进行调整。第五章施工进度计划根据该工程的工程量及工艺特点，并结合以往施工经验，确定本工程有效工期为l5天。第六章施工准备一、施工现场准备（一）、施工现场要做到“ 三通一平"，即路通、电通、水通及场地平整。场地内的地下障碍物要清除掉。（二）、打桩施工作业面为。（三）、施工用水及生活用水接至施工现场。（四）、施工前，由建设单位向施工单位移交工程坐标及水准点，双方复测并书面签证。二、设备准备：钻机一台，砼输送泵一台，。三、材料准备：本工程采用商品砼。四、劳动力准备根据本工程施工工艺特点，施工作业采用混合编队形式，按需要配置，以便发挥多面手作用，互相配合，圆满完成本工程施工。第七章工期保证措施一、根据合同工期对设备、材料、人员进行合理调配。二、发扬连续作战精神。施工为一个机组两班作业，每班l2小时，24小时连续作业。三、组织精干的机修人员，保证设备正常运转，对出现的故障能够及时排除，保证施工顺利进行。四、保证材料供应与施工的配合，既不能断料耽误施工，也不能堆积过多造成失效浪费。五、安排好现场施工顺序，既要保证质量，又要便于施工，减少长距离移动设备造成时间的浪费。 第八章质量保证措施一、质量目标：合格。二、质量控制标准（一）、按合同条款要求。（二）、技术规范要求。（三）、质量保证项目：1、成孔直径：≥400mm2、成桩直径偏差：-20mm3、垂直度偏差：≤l％4、桩位偏差：≤0．4D(D为桩径)5、桩长允许偏差：+lOOmm6、桩体强度：不小于13．4MPa7、单桩竖向承载力特征值CFG桩不小于：450KN8、复合地基承载力特征值不小于：310KPa三、质量管理措施(一)、落实质量保证责任制：1、明确本工程项目经理是工程质量的第一责任者。2、项目部的所有成员要在项目经理的统一指挥下，按施工操作规程和有关标准进行施工。(1)技术员：严格按规范和设计要求把好技术关，掌握好材料配比并严格要求，认真做好工程资料。 (2)材料员：把好材料采购及验收关，保证不合格材料不进场。(3)施工员：严格按规范和操作规程把好操作关，负责自检工作，并做好自检记录。(4)质检员：要随时检查现场施工情况，作好专职检，发现问题要及时处理，需上报的要立即上报，并将处理情况做好记录。(5)试验员：把好原材料化验关，保证不使用不合格材料。(6)安全员：随时检查工地安全制度执行情况，发现安全隐患，及时排除，保证安全生产。(7)记录员：要认真准确地作好施工记录。（二）、建立质检制度1、质检员以及所有与质量控制有关人员必须按照程序及时认真检查并记录，发现问题及时指出并按管理体系组织程序反映。不合格操作未纠正并采取纠正措施，不能进入下道工序。2、竣工后，积极配合建设单位做好检测验收工作，发现问题及时汇报处理。（三）、质量保证措施1、加强教育，提高全员质量意识。公司和项目部采用多种方法加强对职工的质量意识教育，使每个职工都牢固树立质量第一的观念，以实际工作来做好质量管理。2、围绕质量目标召开公司领导、管理人员和项目部会议，全心全意为顾客服务，使每个人都要有主人翁责任感。 3、切实加强质量管理，真正把质量责任落实到操作班组，落实到人，班组要随时随地有针对性地对施工中出现的问题及时分析原因，实施改进，必要时，要向有关部门汇报，以便妥善处理。4、加强工程质量的预测预控工作，对于可能出现质量问题的部位，要做出预测并采取针对性预防措施，杜绝质量问题的发生。施工过程中，质检员要跟踪检查，掌握质量动态，预防不合格产品。5、实行工程质量与经济承包责任制挂钩，建立质量奖罚评定分析，优奖劣罚。6、严把原材料质量关，进场材料必须符合要求方可收料，并开出收料单，且现场材料员和质检员要对每种原材料进行产品和检验和试验状态进行标识，符合要求的原材料方可使用。7、必须遵循质量第一的原则。我们要百分之百的努力争创优质高效。（四）、技术保证措施1、工程开工后，召开全体施工人员进行技术交底，作好记录，使每个施工人员都能明确质量要求及操作要领，施工中严格按要求操作。2、施工时，严格按照设计图纸要求和操作规程进行施工，坚决杜绝不规范施工。3、放线号眼： 根据甲方提供的定位轴线进行放线并作好放线记录，按设计要求进行布孔，用木楔或白灰眼做标记。如遇特殊情况必须移位，应征得甲方及设计人员的同意，并如实做好记录。4、工程桩正式施工前，由甲方监理设计等单位共同打试桩，以进一步确定更为合理的技术指标。5、泵送前，先用清水润湿管道，再用水泥砂浆(水泥：砂=1：1．5)润滑泵机及管道。6、泵机前设专人值班，捡出拌和物中的大块石头和杂物。7、钻杆钻至设计深度后，即开始泵送混合料，一边泵送混合料一边提钻杆，提钻杆由混合料泵送速度决定，且必须保证钻杆内混合料面高于钻杆底出口不少于2米，使混合料保持充满钻杆以下空间，使钻杆对混合料有一定的挤压作用，保证填料的密实。严禁超拔造成桩体疏松及断桩。8、暂时中断泵送时，应采取倒泵措施，使管中砼形成前后往返运动，保持良好的可泵性，倒泵时间间隔≤5分钟。9、CFG桩超灌高度为600ram。10、每天留一组砼试块，并按要求进行养护。11、施工期间要按要求认真做好施工记录，做到真实、详细、准确、规范。12、每班检查一次成孔直径，如成孔直径小于巾400ram，必须补焊螺旋叶片。 13、项目部项目经理、副经理、技术负责人、技术员和质检员等相关人员要针对工地上出现的实际问题多讨论、多分析，如有疑难问题不好解决的要及时上报，经公司领导和相关部门共同商定后解决。14、施工期间，项目经理必须记施工日记，项目负责人、质检员、技术员以及相关人员都要写工作日记，以便查证落实实际状况。15、施工中，如遇特殊情况，应及时通知甲方，并会同有关部门共同协商解决，并做好现场记录。项目部人员组成名单：项目经理：申来仓项目技术负责人：刘宁施工员：技术员：质量员：安全员：（五）、关键过程和质量控制点泵送砼是关键过程，提钻速度为本工程的质量控制点。(1)、机前指挥、记录员及操作人员要安排责任心强、工作态度认真的专人负责。‘(2)、提钻时，以泵送砼量控制提钻速度以保证桩体连续，并做好记录。（六）、预防措施如遇到地下有地道、枯井、墓坑等地下孔洞，要立即向建设单位监理单位报告。 第九章安全保证措施一、安全生产目标㈠、杜绝重伤死亡事故，轻伤事故不超过l2％。。㈡、消灭火灾、交通、中毒和设备事故。㈢、职工安全培训率达l00％，特殊工种作业人员持证上岗达100％。二、安全管理制度以“安全第一，预防为主’’的指导思想，明确“管生产必须管安全"的原则，根据本工程特点制定如下安全生产管理制度。（一）、建立安全检查制度，为促进安全工作顺利进行，项目部定于每周末为安全检查日，定人定时对工程施工中存在的安全问题进行检查，为监督、督促工地安全工作，公司定于每月末进行安全检查，工地负责人和安全员、施工员要协助公司做好安全检查工作。（二）、建立安全教育制度，做好安全教育宣传工作。定于每月中旬的第一个星期日为安全教育日，组织工人学习有关安全方面的知识，提高安全意识，促进安全生产。（三）、建立班前活动制度，每班工作前应对各工种工人进行安全技术交底，对施工现场工作人员进行安全教育，并做好班前活动记录。 （四）、严格执行伤亡事故调查和处理制度，发生伤亡事故必须遵照国务院《关于工人职员伤亡事故报告规程的规定》办理，事故报告要及时，不准隐瞒、虚报或拖延不报。（五）、项目安全员在工作时间要认真负责安全检查工作，及时发现安全隐患及时整改消除，对违章作业不执行安全和生产操作者，轻者警告，重者处以罚款。四、安全技术措施（一）、开工前，召开全体职工大会，进行安全交底，且要交到每个施工人员，交底人和接底人都必须签字，做好记录，竣工后作为竣工资料归档。（二）、必须严格按照施工规范进行施工，使工程做到优质、高效、安全、低耗。（三）、施工现场要整齐、干净。料要成堆堆放。且要做到工完料净。（四）、必须按规定使用安全防护用品，进入工地必须戴安全帽，登高作业必须系好安全带。（五）、遵守安全用电规程，杜绝事故发生。（六）、禁止闲杂人员进入施工现场，需进入者须经批准，戴好安全帽方可进入。(七)、钻机停止作业时要把钻机支腿打好，并将钻头落地。（八）、加强安全保卫工作，注意防火、防盗。（九）、严禁酒后作业。（十）、非操作司机不得随意登机操作。 (十一)、特殊工种人员必须持证上岗。(十二)、禁止钻机在运行过程中进行检修。(十三)、做到班前检查，班后总结，消除隐患。(十四)、每个班交接前都必须进行安全教育，并记录签字，签字由每个成员进行。(十五)、所有人员要分工明确，信号清晰，作到统一指挥。第十章现场文明施工一、服从建设单位的安排，严格遵守建设单位的有关规章制度。二、爱护建设单位一草一木，保护建设单位的优美环境。三、服从建设单位及质监部门的管理与监督。四、施工期间不得喝酒，不打架闹事。五、严格按操作规程作业，文明施工。六、现场材料堆放要根据施工情况合理安排，不得乱堆乱放，保证旋工现场文明有序。七、互相团结、互相帮助，上级爱护下级，下级尊重上级，协调一致，搞好施工。第十一章现场临时用电施工措施根据现场施工情况，制定如下施工临时用电施工方案：一、施工现场临时用电必须建立安全技术档案，其内容包括：1、临时用电的施工方案 2、临时用电的技术交底资料3、临时用电的工程检查验收资料4、电器设备的试、检验凭单和调试记录5、接地电阻的测定记录表6、电工维修记录二、安全技术档案由主管现场的电气技术人员负责建立与管理。三、临时用电工程应建立定期检查制度，施工现场每月一次，基层单位每季一次。四、检查工作应按工程分项工程进行，对不安全因素，必须及时处理，并应履行复查验收手续。五、施工现场在电力系统严禁利用大地做相线或零线。六、保护零线不得装设开关或熔断器。七、电气设备应采用专用芯线做保护接零，此芯线严禁通过工作电流。八、手持式用电设备的保护零线，应在绝缘良好的多股铜线橡皮电缆内。其截面不得小于1．5mm2，其芯线颜色为绿／黄双色。九、施工现场所有用电设备，出做保护接零外，必须在设备负荷线的首端处设置漏电保护装置。十、施工现场内所有防雷装置的冲击接地电阻值不得大于30Ω。 十一、各机械设备的防雷引下线可利用该设备的金属结构体，但应保证电气连接。十二、机械设备上的避雷针长度应为l～2m。十三、电缆干线应采用埋地或架空敷设，严禁沿地面明设。十四、电缆接头应牢固可靠，并应做绝缘包扎，保护绝缘强度，不得承受张力。十五、施工现场用电严禁适用裸线架设，线路架设应分开，架设高度不小于2．4m。十六、实行一机一闸一保护，三级配电两级保护制度，闸箱牢固，有防雨措施，且要上锁。十七、配电箱、开关箱的进出线口应设在箱底，并架防护套分路成束。十八、施工场地所有机械应有接零保护。十九、机械动作送电顺序为：配电箱一开关箱。停电顺序与此相反。二十、路线架设不得与金属物绑在一起，不得随地拖拉。二十一、施工现场停止作业一小时以上时，应将动力开关箱断电上锁。二十二、开关箱的操作人员必须熟悉开关电器的正确操作要求。二十三、配电箱、开关箱内不得挂接其它临时用电设备。 二十四、配电箱、开关箱内不得放置任何杂物，并应经常保持清洁。二十五、熔断器的熔体更换时，严禁用不符合原规格的熔体代替。二十六、配电箱、开关箱的进线和出线不得承受外力。严禁与金属尖锐断口和强腐蚀介质接触。二十七、电焊机应放置在防雨和通风良好的地方。焊接现场不准堆放易燃易爆物品。二十八、使用电焊机必须按规定穿戴防护用品，对发电机式直流弧焊机的换向器，应经常检查和维护。二十九、手持式电动工具的外壳、手柄、负荷线、插头、开关等必须完好无损，使用前必须作空载检查，运转正常方可使用。三十、照明灯具的金属外壳必须做保护接零。单相回路的照明开关箱内必须装设漏电保护器。三十一、室外灯具距地面不得低于3米。附表：劳动力人员组织(24小时2班施工)设备操作l人／班机前工人2人／班泵工l人机械设备：设备名称数量型号长螺旋钻机1台KLB一400 砼输送泵l台DB30第十二章竣工资料提交1、开工报告2、测量放线复核记录3、施工组织设计4、隐蔽工程验收记录5、施工记录6、各种材料合格证、试验单7、竣工报告8、竣工图9、设计变更10、现场签证单11、工程量认证单12、竣工验收证明书'
