6号机烟道加固施工方案

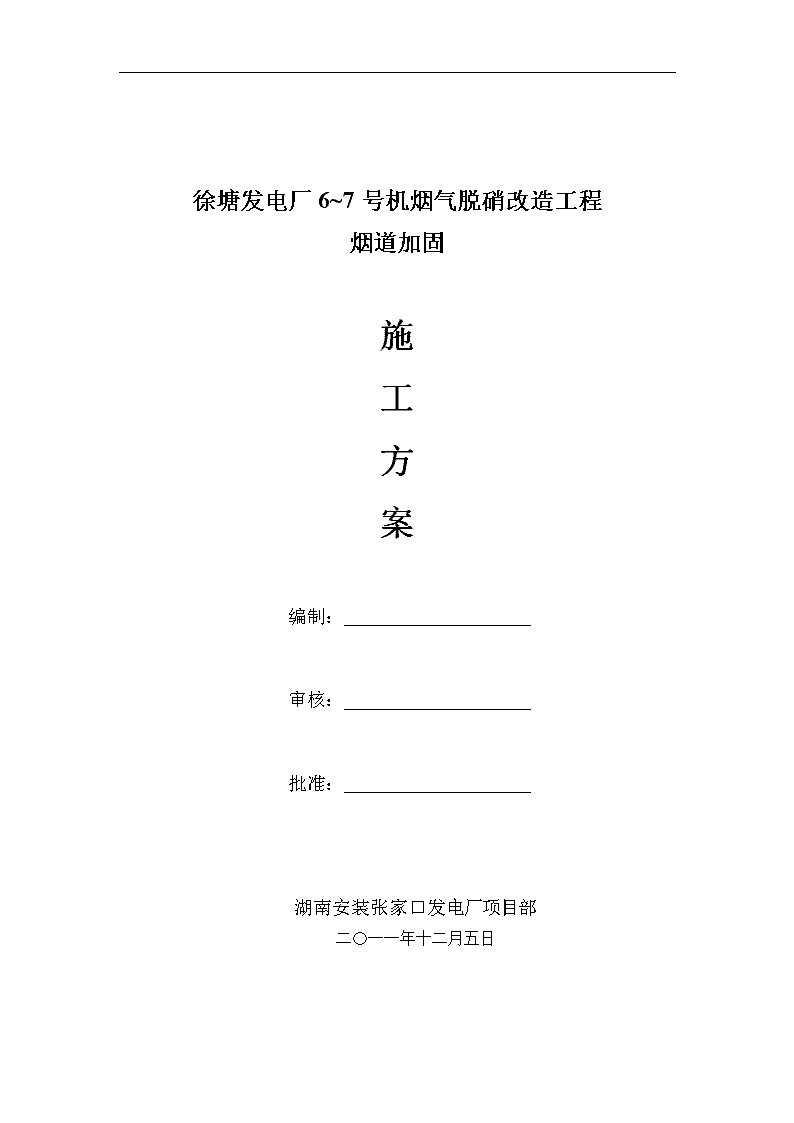

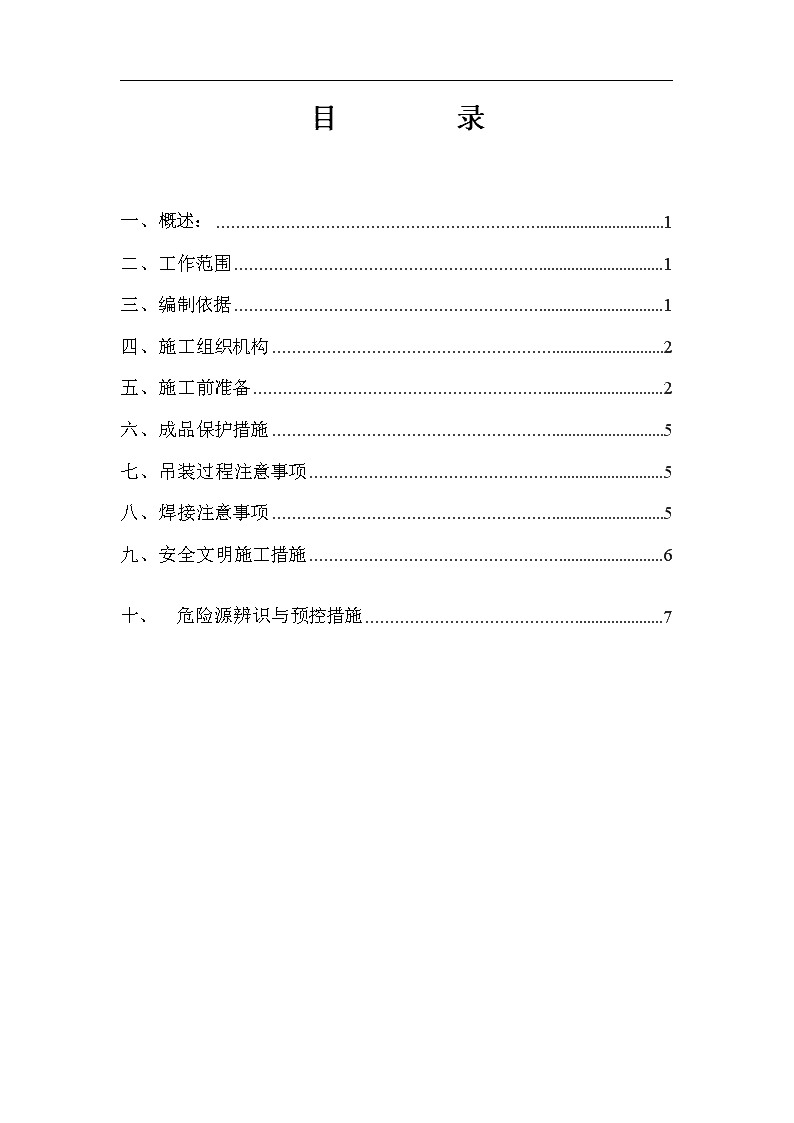

'徐塘发电厂6~7号机烟气脱硝改造工程烟道加固施工方案编制：审核：批准：湖南安装张家口发电厂项目部二〇一一年十二月五日 目录一、概述：1二、工作范围1三、编制依据1四、施工组织机构2五、施工前准备2六、成品保护措施5七、吊装过程注意事项5八、焊接注意事项5九、安全文明施工措施6十、危险源辨识与预控措施7 一、概述：1、徐塘发电厂300MW机组之6~7号锅炉烟气脱硝改造工程，徐塘发电厂位于邳州市,电厂现总装机容量为4´300MW亚临界凝汽式汽轮发电机组，全部采用上海电气集团公司机组，分二期建设。其中一期工程2´300MW（4～5号机组）已于2003年底建成投产；二期工程2´300MW（6～7号机组）2005年建成投产。二、工作范围1、张家口发电厂6号锅炉烟气脱硝改造工程原有烟道底部及支撑加固烟道修补。三、编制依据1、《钢结构工程施工及验收规范》GB∕T50105-20012、《钢结构加固技术规范》CECS77-963、《电力建设施工及验收技术规范》(锅炉机组篇)DLT5047-954、《火电施工质量检验及评定标准》(锅炉篇)5、《火力发电厂焊接技术规程》DL/T869-20046、《电力建设安全工作规程》DL5009.1-20027、徐塘发电厂6-7号300MW机组烟道施工图纸三、资源计划1、工期计划计划于2013年11月6号施工至2013年12月1号结束。2、人力计划序号人员构成人员数量备注1.施工技术员2人2.施工队长1人3.工艺质检员1人4.焊接质检员1人5.电焊工10人6.起重工2人7.维护电工1人8.架子工6人第5页共8页 3、主要施工机具和辅助用料序号名称数量备注1.焊机82.脚手管1000m3.大锤、小锤4把4.5.6.7.8.9.10.四、施工组织机构项目经理：郭福臣总工：沈云喜质检员：熊振华安全员：李小龙安装队：黎迎庆焊接队：冯铜起重工：何永强五、施工前准备1、将进场材料用记号笔或油漆分材质标识好、分类在现场摆放好，以方便使用；2、开工前将图纸进行技术交底与安全交底；3、选用熟练的施工人员进行施工；4、现场施工用的机械工器具自检合格后，贴好合格证，准备就位；5、合理安排好施工顺序与施工时间的搭配，提高工作效率；第5页共8页 6、持证架子工将所需脚手架搭设到所需位置；六、焊接注意事项1、焊接前应组织全体作业焊工对所要作业内容进行全面技术交底。2、焊工必须持证上岗。首次使用的钢材应进行焊接工艺评定。3、焊条必须有质量保证书；并在施焊前按技术说明书规定的烘焙温度和时间进行烘焙；经烘焙后应放入保温筒随用随取。4、焊工焊接时必须严格执行焊接工艺。(焊接工艺另编)5、焊接时，应将焊缝每边20mm～30mm范围内的铁锈、毛刺和油污清除干净。6、定位焊所采用的焊接材料型号，应与正式焊焊件材质相同；焊缝厚度不宜超过设计焊缝厚度的2/3。7、多层焊接宜连续施焊，每一层焊道焊完后应及时清理检查，缺陷清除后再焊。8、焊成凹形的角焊缝，焊缝金属与母材间应平缓过渡;加工成凹形的角焊缝，不得在其表面留下切痕。9、每焊完一条焊缝，都要敲掉药皮检查焊缝，如发现有缺陷，清除后再焊。10、焊接检验11、焊缝金属表面应均匀，不得有裂纹、焊瘤、烧穿、弧坑和针状气孔等缺陷，焊接后应清除飞溅物。12、严禁在焊缝区以外的母材上打火引弧。13、经检验(外观和内部)确定质量不合格的焊缝，应进行返修。返修次数不宜超过２次，如超过２次必须经过主管技术负责人核准后，方能按返修工艺进行。14、焊缝质量检验，应按设计要求，并按国家标准《钢结构工程施工及验收规范(GB50205―2001)执行。十、安全文明施工措施1、现场施工人员必须遵守上级或电厂安全部门的规章制度。必须坚持按程序作业，不得反程序盲目作业。进入施工现场必须穿工作服、工作鞋。2、进入施工现场必须戴好安全帽，并配戴出入现场的胸卡。进入高处作业区必须佩带安全带，挂在上方牢固可靠处，不准将安全带作为它用。第5页共8页 3、进入施工现场，必须严格遵守劳动纪律，保持现场的文明与卫生，不准戏耍打闹、睡觉，不准乱丢废物，不准随地便溺。4、作业中行走，必须走安全通道，严禁在危险区域通过或停留。5、在施工现场驾驶机动车辆，必须遵守限速要求，不准超速行驶。进入施工现场必须爱护安全设施，不准乱动、乱拆、破坏安全设施。6、施工人员应有成品保护意识，防止二次污染。未经批准不得任意在设备、结构上焊接临时结构。7、登高作业时，必须使用安全带，挂钩要挂于高出腰间的牢固之处，作业人员在高处移动过程中，精神必须高度集中，严禁在移动中看图纸、追逐打闹。8、高处施工材料、作业工具必须采取防落措施，严禁物品高处抛接或抛扔，用工具袋、绳索系紧固定等进行预防。9、脚手架上严禁存放物品，临时存放的物品，要采取防坠防落措施，脚手架上、作业台上作业必须防止物品坠落。10、尽量避免上下交叉作业，如必须交叉作业，事前必须联系协调，做出相应的调整。11、电气设备必须有防静电的措施，电源线之间应保持一定的距离，大功率通电电缆不能盘放。焊线应使用专用插头并连接紧密，焊线不能破皮。12、施工用电的安装、运行、维护人员必须熟悉有关的规程制度。施工电源必须使用规范的配电箱，配电箱上必须有醒目的安全标志。13、施工结束后，要做好料清场地净。十一、危险源辨识与预控措施序号危险因素可能导致的事故预控措施一起重机械及吊装作业1作业人员未经培训无证上岗物体打击触电人员伤亡进行安全技能培训2超载坠落人员伤亡严禁超载施工3安全装置失灵或不全打击人员伤亡作业前检查4指挥信号不明，误操作物体打击人员伤亡、财产损失明确统一指挥信号5物件捆绑不牢坠落人员伤亡物件捆绑扎牢6非指挥人员指挥物体打击人员伤亡、财产损失指定专人负责7施工人员衣着不符合要求高处坠落人员伤亡进行班前“三查”“三交”活动第5页共8页 8施工人员精神状态不佳高处坠落、物体打击人员伤亡进行班前“三查”“三交”活动二焊接作业1电焊作业时个人防护用品使用不全灼烫、触电、中毒人身伤害伤亡进行安全交底2导电部位没有防护罩触电人员伤亡作业前检查3电焊机二次线连接不牢固火灾人员伤亡作业前检查4电焊工作台没有接地触电人员伤亡设置接地5电焊线与气焊软管搅在一起爆炸人员伤亡作业前检查6电焊机保养不及时触电人员伤亡执行及时检查保养制度7焊后没有检查作业区域火灾人员伤亡焊接结束后及时排查作业区域8气瓶离明火太近爆炸人员伤亡远离明火9赤手更换电焊条触电烫伤人员伤亡禁止赤手更换焊条10气瓶压力表、减压器损坏爆炸人员伤亡及时检查更换11焊接作业后未切断电源触电火灾人员伤亡作业后及时切断电源12非专业人员从事焊接触电人员伤亡严禁非专业人士进行焊接13潮湿地点焊接未采取措施触电人员伤亡采取防潮措施三生产现场高处作业1施工人员有恐高症高处坠落人员伤亡班前交底2作业人员没有正确使用安全带高处坠落人员伤亡实行三个时间段查岗3夜间作业照明不足高处坠落人员伤亡配足够照明设施4恶劣气候下高处作业高处坠落人员伤亡严禁作业5作业人员精神不佳高处坠落人员伤亡班前交底6在带电区作业安全距离不够触电人员伤亡严禁在带电区域作业7无警告上下抛掷物件高处坠落人员伤亡严禁乱扔8没有隔离措施或警示标志不清物体打击、高处坠落人员伤亡设置隔离带或明确安全标语第5页共8页'
