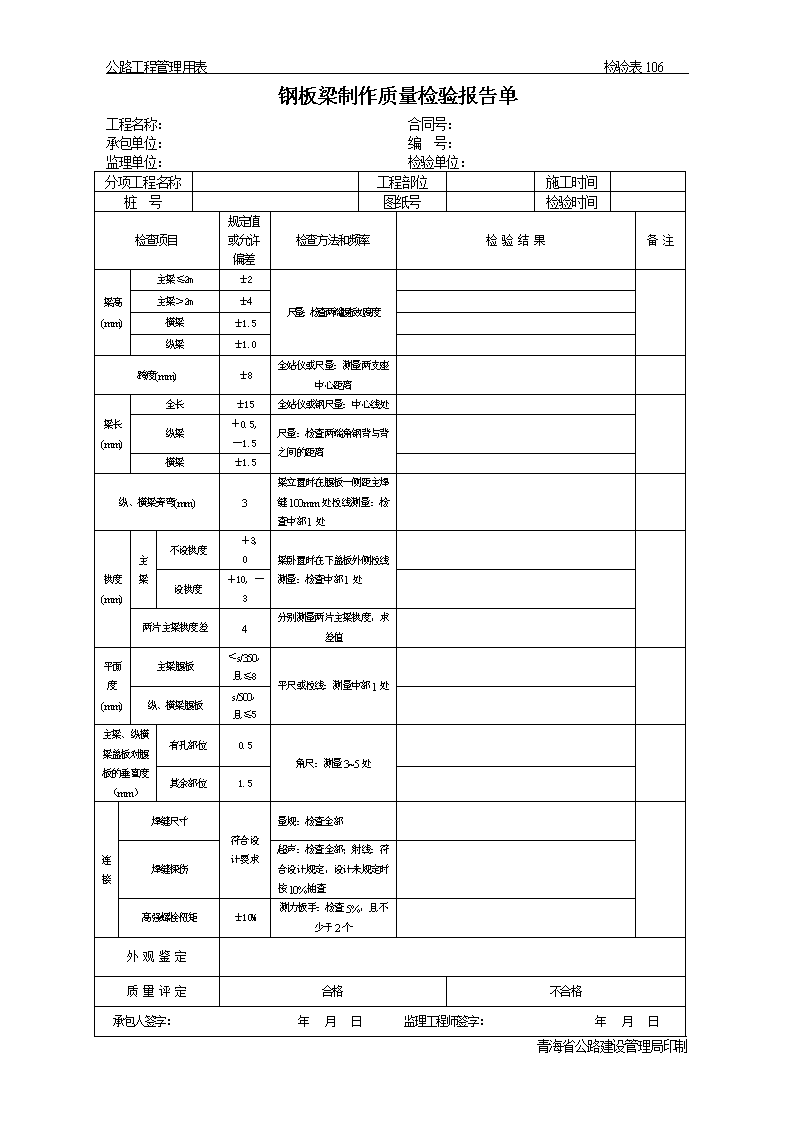

公路工程管理用表范本-钢板梁制作质量检验报告单.doc

'公路工程管理用表检验表106钢板梁制作质量检验报告单工程名称：合同号：承包单位：编号：监理单位：检验单位：分项工程名称工程部位施工时间桩号图纸号检验时间检查项目规定值或允许偏差检查方法和频率检验结果备注梁高(mm)主梁≤2m±2尺量：检查两端腹板处高度主梁＞2m±4横梁±1.5纵梁±1.0跨度(mm)±8全站仪或尺量：测量两支座中心距离梁长(mm)全长±15全站仪或钢尺量：中心线处纵梁＋0.5,－1.5尺量：检查两端角钢背与背之间的距离横梁±1.5纵、横梁旁弯(mm)3梁立置时在腹板一侧距主焊缝100mm处拉线测量：检查中部1处拱度(mm)主梁不设拱度＋3,0梁卧置时在下盖板外侧拉线测量：检查中部1处设拱度＋10,－3两片主梁拱度差4分别测量两片主梁拱度，求差值平面度(mm)主梁腹板＜s/350,且≤8平尺或拉线：测量中部1处纵、横梁腹板s/500,且≤5主梁、纵横梁盖板对腹板的垂直度（mm）有孔部位0.5角尺：测量3~5处其余部位1.5连接焊缝尺寸符合设计要求量规：检查全部焊缝探伤超声：检查全部；射线：符合设计规定，设计未规定时按10%抽查高强螺栓扭矩±10%测力扳手：检查5%，且不少于2个外观鉴定质量评定合格不合格承包人签字：年月日监理工程师签字：年月日青海省公路建设管理局印制'
