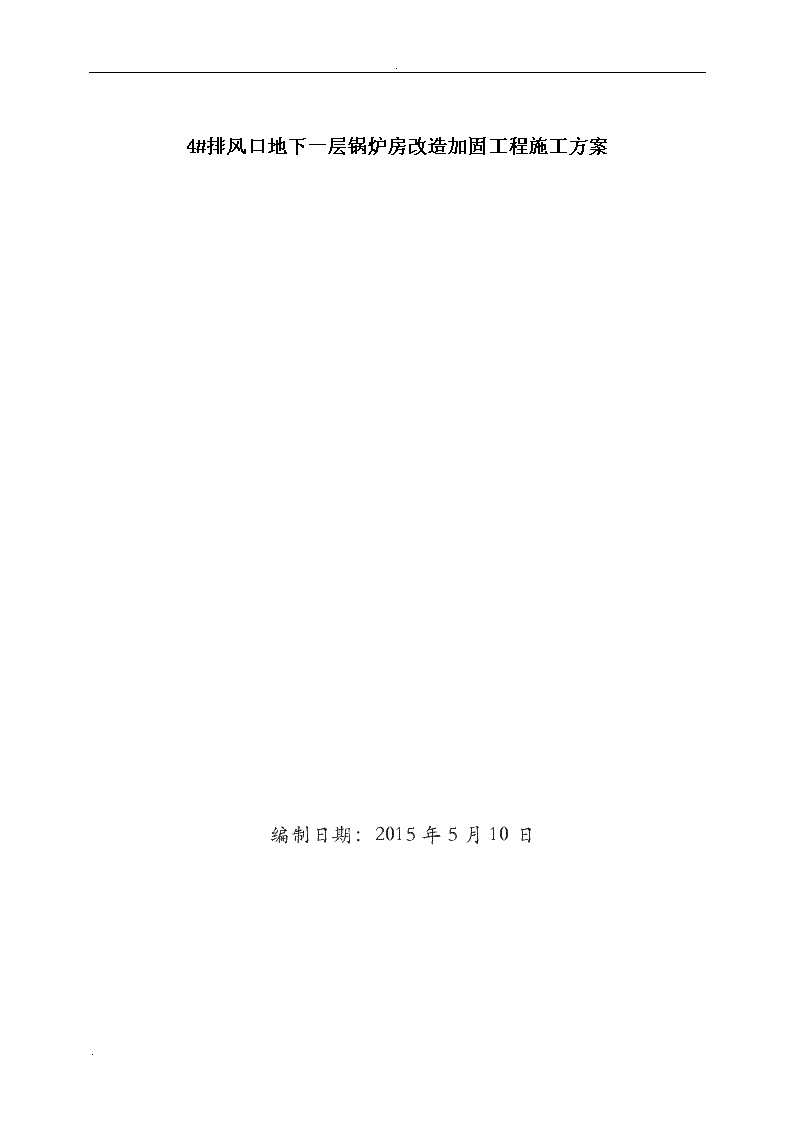

锅炉房改造加固工程施工方案施工方案

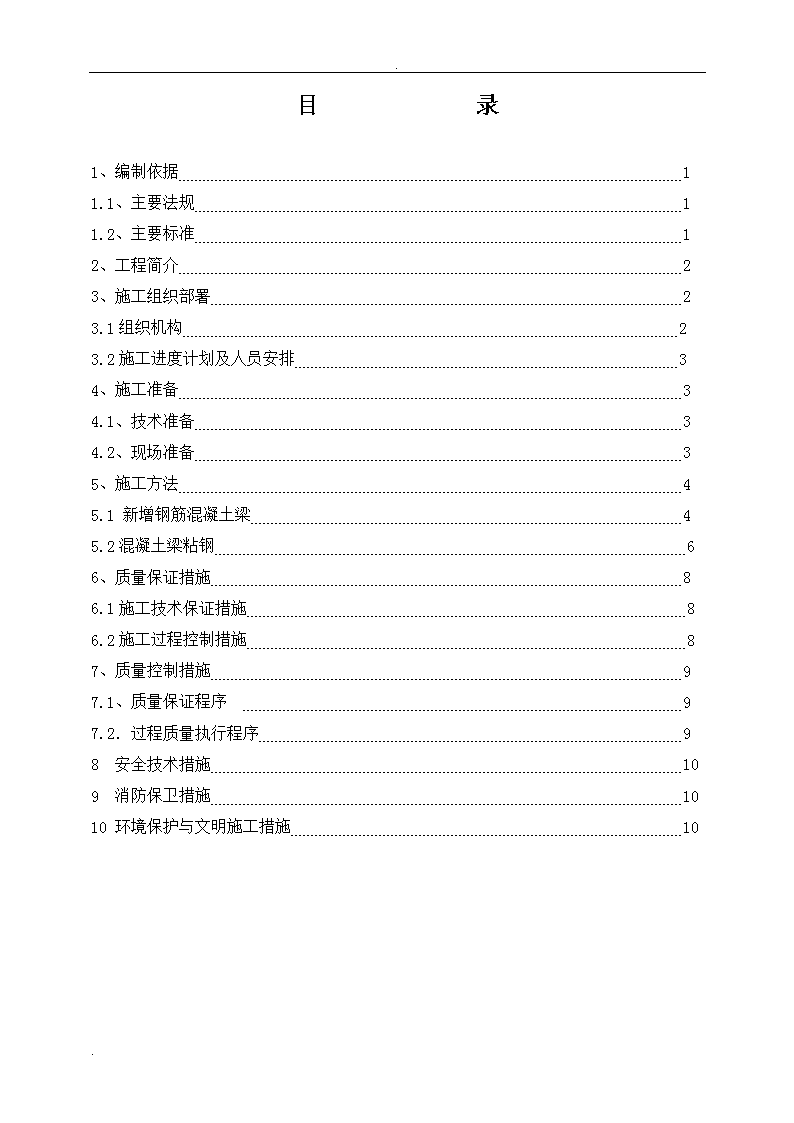

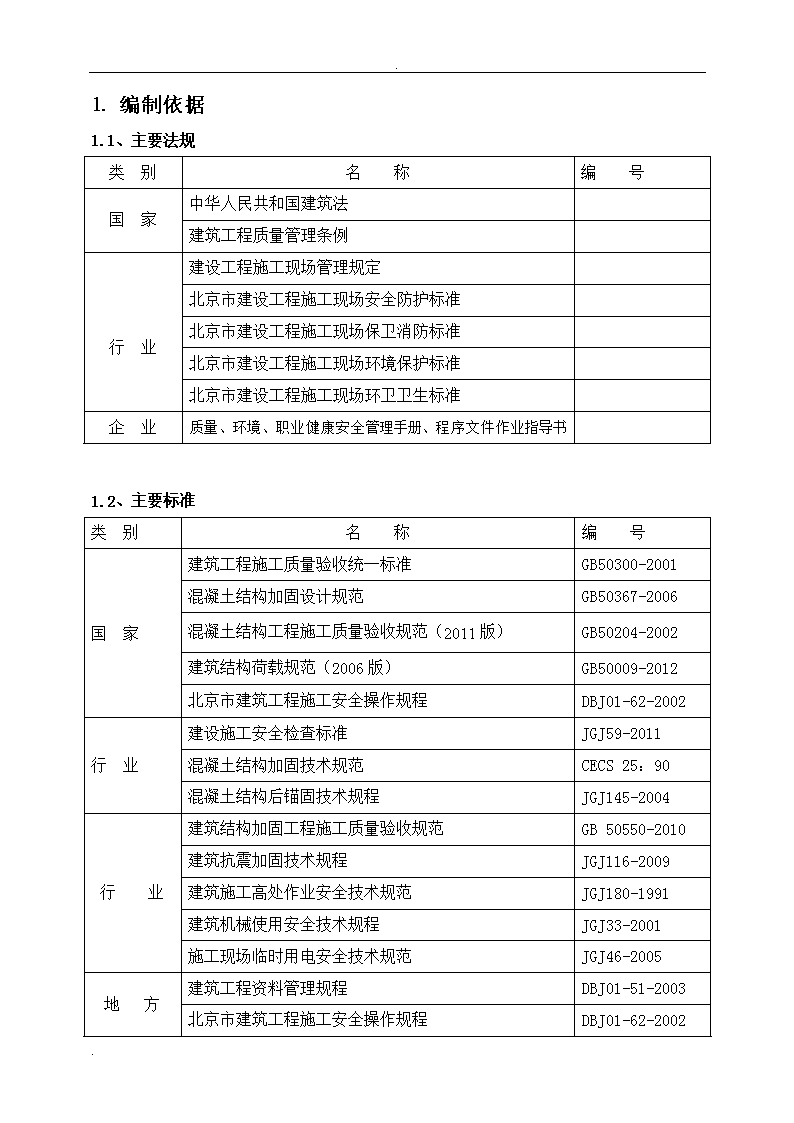

'.4#排风口地下一层锅炉房改造加固工程施工方案编制日期：2015年5月10日. .目录1、编制依据11.1、主要法规11.2、主要标准12、工程简介23、施工组织部署23.1组织机构23.2施工进度计划及人员安排34、施工准备34.1、技术准备34.2、现场准备35、施工方法45.1新增钢筋混凝土梁45.2混凝土梁粘钢66、质量保证措施86.1施工技术保证措施86.2施工过程控制措施87、质量控制措施97.1、质量保证程序97.2．过程质量执行程序98安全技术措施109消防保卫措施1010环境保护与文明施工措施10. .1.编制依据1.1、主要法规类别名称编号国家中华人民共和国建筑法建筑工程质量管理条例行业建设工程施工现场管理规定北京市建设工程施工现场安全防护标准北京市建设工程施工现场保卫消防标准北京市建设工程施工现场环境保护标准北京市建设工程施工现场环卫卫生标准企业质量、环境、职业健康安全管理手册、程序文件作业指导书1.2、主要标准类别名称编号国家建筑工程施工质量验收统一标准GB50300-2001混凝土结构加固设计规范GB50367-2006混凝土结构工程施工质量验收规范（2011版）GB50204-2002建筑结构荷载规范（2006版）GB50009-2012北京市建筑工程施工安全操作规程DBJ01-62-2002行业建设施工安全检查标准JGJ59-2011混凝土结构加固技术规范CECS25：90混凝土结构后锚固技术规程JGJ145-2004行业建筑结构加固工程施工质量验收规范GB50550-2010建筑抗震加固技术规程JGJ116-2009建筑施工高处作业安全技术规范JGJ180-1991建筑机械使用安全技术规程JGJ33-2001施工现场临时用电安全技术规范JGJ46-2005地方建筑工程资料管理规程DBJ01-51-2003北京市建筑工程施工安全操作规程DBJ01-62-2002. .2、工程简介本工程地下工程4#排风口地下一层锅炉房由于设备荷载超过原设计值，导致地下二层顶板、梁配筋不足，需要进行粘钢板及加梁加固，钢板均采用Q345钢板，钢板与梁采用结构胶粘贴，具体施工内容包括：1、K-31轴/K-R~K-S轴西侧新增梁KLK31(1);300×500;C8@100/200(2);2C25;4C25；南侧锚入结构墙内，北侧与梁KLS(4)植筋连接。2、K-30~K-34/K-S轴梁KLS（4）600×600，两跨梁底粘600×4厚钢板沿梁通长设置，外侧再用100×4U型钢板@500与梁两侧粘接，U型钢板高308mm。3、K-31~K-32/K-Q-K-S轴梁KLK32(2)600×600，梁底用10mm厚U型钢板沿梁通长设置，U型钢板高310mm。4、K-31~K-34/K-Q~K-R轴梁KLQ-2（1）800×600，梁底采用800×10厚钢板沿梁通长设置，外侧再用100×4U型钢板@500与梁两侧粘接，U型钢板高314mm。3、施工组织部署3.1组织机构. .3.1.1工程部：负责制定落实生产计划，完成工程量的统计工作，组织实施现场各阶段的平面布置，生产计划、安全文明施工及劳动力、工程质量等各种施工因素的日常管理。由调度员、统计员及电工、机械人员、安全员组成，对生产经理负责。3.1.2技术部：编制和贯彻施工方案、进行技术交底。由技术员对主任工程师负责。3.1.3质量部：监督检查工程施工质量。由质检员对主任工程师负责。3.1.4物资部：负责工程物资和施工机具购置、搬运贮存，编制并实施物资使用计划，监督控制现场各种物资的使用情况，维修保养施工机具等。物资部对生产经理负责。3.1.5安全后勤部：负责安全防护、消防保卫、环保环卫等工作。由安全员、保卫干事组成，对生产经理负责。3.2施工进度计划及人员安排根据加固设计图纸及现场情况，本工程总工期暂定为15天；其中：粘钢加固班组10人，钢筋工2人，木工2人，架子工2人，砼工4人，杂工4人。根据现场实际情况进行适当调整。4、施工准备4.1、技术准备4.1.1根据2014年11月17日，建筑专业设计变更通知单，车库地下二层墙柱梁结构平面图（一），S1-01，2014年4月4日版，4.1.2准备与本工程有关的规程、规范。4.1.3根据工程情况，及时计算各种物资（主要原材料的成品、半成品）的用量，按有关规范、标准进行试验工作（见证抽样：钢材、结构胶等）。4.2、现场准备4.2.1施工作业面清理现场，为后续施工作业提供良好的施工作业面。4.2.2架子工做好施工作业面的脚手架搭设，并经过验收交付使用。施工主要设备一览表序号设备名称规格型号数量完好状态1电锤5-38D2把完好2电焊机2台完好3注胶器1台完好4吹风机2把完好5角磨机2台完好. .5、施工方法5.1新增钢筋混凝土梁K-31轴/K-R~K-S轴西侧新增梁KLK31(1);300×500;C8@100/200(2);2C25;4C25；南侧锚入结构墙内，北侧与梁KLS(4)植筋连接。1、根据变更图纸首先进行测量放线，把新增梁的位置在地下一层底板和地下二层顶板上定位。2、在对新增梁位置的顶板开洞前先对地下二层该部位两侧顶板进行回顶，每侧回顶时采用双排脚手架，立杆纵横间距0.9m，设置一道纵横扫地杆，三道纵横水平杆，立杆顶部U型托上纵向设80×80木方贯通；U型托调整到最佳位置，确保回顶无间隙。为了防止开洞时砼块掉落，提凿前应在地下二层相应范围内设置警戒区。3、顶板开洞为了原结构板筋与新增梁的锚固，保证结构板筋不被割断，采用电锤剔凿。剔凿范围：此处顶板厚度为260mm，根据梁的尺寸300mm宽，再向两侧各剔凿200mm，剔凿宽度为700mm，断面应平整。图：5.1顶板回顶及开洞4、梁KLK31(1)北端与梁KLS连接采用植筋连接，植筋深度为20d，植筋孔径为30mm。梁南端将墙体剔凿后锚入结构墙中，锚入墙体长度达到抗震锚固长度。1）、植（栓）筋施工流程植（栓）筋结构胶采用国产A级专门配制的改性环氧树脂胶；其填充料必须在工厂制胶时添加，其毒性检验必须符合无毒卫生等级的要求。植（栓）筋施工的流程图如下：. .放线定位钻孔清孔填胶植筋抽查（拉拔试验）2）植筋施工：按结构加固设计要求，为保证新增梁与原结构梁混凝土面层的整体性，在新旧混凝土交接面必须先进行凿毛处理；采用合格的符合设计要求的建筑结构胶进行锚固。钢筋植筋的施工工艺包括：定孔位、钻孔、清孔、清理钢筋、混合结构胶、将混合好的结构胶放入钻孔、然后插入钢筋固定。钻孔设备用电钻，为保证不破坏原结构，钻孔时不得打断主筋。3）施工顺序1根据设计要求确定植筋的施工位置，并放线；2用10DC钻按相应直径钻孔，钻孔深度达到设计要求；3用毛刷和电动吹风机将孔内的粉末清理干净；4将定量取锚固树脂胶的两个组分混合均匀；5将混合好的胶放入孔内，插入钢筋、固化前勿动钢筋。4）技术措施1按照放线所定的位置进行钻孔，钻孔前可剔除砼保护层，露出钢筋，以防打孔损伤钢筋。开孔时钻机要慢速旋转，定点后逐渐提速，直到钻至所要求的孔深；2清孔时注意先用毛刷清除，后再用电动吹风机清除残余灰尘；3将锚固胶的两种组份充分搅拌均匀；4钢筋充分插到孔底。5、待植筋验收合格后进行梁底模板支设及钢筋绑扎。钢筋混凝土保护层控制措施采用混凝土垫块，与钢筋进行绑扎，保护层厚度(mm)：梁25mm，板为15mm。1）模板安装顺序搭设和调平模板支架(包括安装水平拉杆和剪力撑)→按标高铺梁底模板→拉线找直→绑扎梁钢筋→安装垫块→梁两侧模板→调整模板. .2）技术要点由于梁长不大于4m，支模时不用起拱，注意梁的侧模包住底模，下面龙骨包仆侧模。3）模板支设与拆除梁侧模板采用木方作为内楞间距约330mm，木方作为外楞间距500mm，采用可回收的M12普通穿墙螺栓加固水平间距500mm，竖向间距为中间一道。模板采用1.2×2.4m的竹胶板，板厚14mm，梁底采用两三道50×80mm方木横向布置，纵向支承为φ48×3.5钢管。扣件式钢管脚手架作为撑系统，脚手架梁跨方向横距1.2m，梁断面方向横距0.9，梁两侧立杆间距0.7m，其它纵距1.2m，步距1.2m。支撑体系与两侧回顶体系固定连接，使其具有足够的稳定性。模板拆除侧模应以能保证混凝土表面及棱角不受损坏，底模应严格按照施工规范有关规定执行，应使砼强度达到75%后方能拆除。6、砼浇筑，砼采用强度等级为C40微膨胀无收缩混凝土（原结构混凝土强度等级为C35）。5.2混凝土梁粘钢5.2.1粘贴钢板工艺流程粘钢加固施工前，必须将加固梁承重区域的板结构层以上的杂物全部清除，以减少作用在原结构板上的活荷载。清理完成后方可进行粘钢加固施工。钢板加工→砼和钢板表面处理→粘结剂配制→涂敷胶→粘贴→固定加压→固化。5.2.2粘钢加固的施工方法5.2.2.1钢板加工1）根据设计的钢板宽度和长度，用切割机切割钢板条。为保证钢板切割的质量，选用最先进切割手段之一的离子切割机切割钢板，离子切割机切割的钢板，钢板不变形，不影响钢板的材质。为保证钢板的粘贴质量，钢板与原楼板或楼梯板之间需加压，钢板加压采用临时固定的M12膨胀螺栓、油托顶撑固定并加压。膨胀螺栓双排布置，间距为200-300mm，当采用U型钢板槽时在两侧面各增设一排膨胀螺栓，间距为200-300mm。钢板开孔Ф14mm：预先在钢板上标出锚固螺栓孔位，采用先进的进口磁力钻在钢板上钻孔，严格控制孔径(Ф+2mm孔，允许偏差+1mm)及孔圆度（允许偏差2mm）。2）钢板表面处理表面处理是最关键的工序。钢板粘接面必须进行除锈和粗糙处理：即在钢板表面用角机打磨除锈，打磨纹路要垂直于构件受力方向，直至出现金属光泽。. .处理完的钢件编号分类码放整齐，防止变形，避免雨淋。5.2.2.1混凝土表面处理表面处理是最关键的工序应认真进行。混凝土表面，用打磨用金刚石角磨片进行打磨，直至完全露出新面；打磨面积要大于钢板每边10-20mm,梁底的棱角打磨成r≥7mm的圆角。并用空气压缩机吹除粉粒,用清洁剂清理钢板及砼粘结面，以手触无粉尘为准。当表面有水渍或潮湿时，应先进行疏水、止水和干燥处理，含水率不宜大于4%，且不应大于6%。5.2.2.4配胶锚固树脂胶（粘钢型）为甲、乙双组分，在使用时于现场混合。配制按产品使用说明书规定进行，搅拌时按同一方向搅拌，拌至稀稠、色泽完全均匀为止。5.2.2.5粘贴粘贴前，先把钢板临时固定，根据钢板上螺栓孔打膨胀螺栓眼(打完后应及时清理干净）。胶粘剂配制好后，在钢板及砼粘贴面（砼面必须保证干燥）上同时进行涂胶，胶层厚度应尽量均匀，且应两侧薄、中间厚，最薄不应小于2-4mm，将钢板托起与砼面进行粘贴。粘贴时，由检测机构到现场在被加固构件上粘贴正拉强度的检验专用标准件（试块），待养护7天后，由检测单位到现场进行拉拔实验，检验粘贴质量是否合格。5.2.2.6固定与加压钢板粘贴前，应在钢板上焊接2mm-3mm厚的小垫片或在钢板上焊接直径2mm-3mm的铁丝。钢板粘贴好后立即用M12膨胀螺栓固定，并适当加压，以使胶液从钢板边缘挤出为度。钢板四周挤出的胶液应随时清理干净，钢板边缘欠胶处要补胶。锚栓作为钢板的临时加压锚固措施。锚栓安装顺序：粘结钢板作业时，锚固螺栓安装顺序为：从钢板中间向两端或从钢板一端到另一端逐个安装。粘接完成后7天内严禁在在被加固构件受力区域上施工。5.2.2.7检验1、加固构件的粘钢质量,一般采用非破损检验.即外观检查钢板边缘溢胶色泽硬化程度,以小锤敲击钢板，从音响判断粘结密实度，检验钢板的有效粘结面积.锚固区有效粘结面积不应小于90%，否则应剥下重新粘结（或注胶）。2、钢板尺寸偏差控制：不允许有负偏差，正偏差<5mm。 3、板底U型箍钢板间距偏差<15mm。 4．钢板边缘处胶要饱满，不得欠胶。 . .5．钢板胀栓孔位间距要均匀，孔径允许偏差+1mm，孔圆度允许偏差2cm。 2．钢板原材必须符合设计要求及国家有关规定。钢板厚度的容许公差符合有关规范、规定要求。钢板原材及结构胶进场时要按照规定进行见证取样；结构胶的正拉结强度和耐湿老化性三项安全性能和不挥发物的含量及抗冲击波能力进行见证取样实验；每批抽取3件，每组500g。5.2.2.8粘接型钢的表面处理：粘接型钢加固完成后应进行表面处理：抹不小于25mm厚的高强度等级的水泥砂浆（加钢丝网防裂）作为保护层；或者用防腐蚀和防水性能的饰面材料加以保护。6、质量保证措施6.1施工技术保证措施：6.1.1将图纸和设计变更、洽商及时通知到有关施工人员，将问题解决在施工之前。6.1.2认真编制施工技术交底，并通过交底会，既口头又书面地向施工人员交底，让操作人员对自己要完成的项目事先心中有数。6.2施工过程控制措施：6.2.1施工前必须由技术测量放线，画明施工部位所有控制线后，经监理签认后才得以施工。6.2.2施工前必须由技术，生产人员进行技术交底后才得以施工。6.2.3技术、质量、生产人员深入施工现场，指导施工操作，发现质量问题，验证方案和技术交底的合理性，对质量问题和方案交底的不合理处尽快纠正。6.3物资保证措施：6.3.1技术人员必须及时提供施工物资的规格、型号、数量符合设计和规范要求的明确具体的材料计划。6.3.2材料进场，提供“三证”，并报监理验收。加固所用粘结剂必须粘结强度高、耐久性好、具有一定弹性。粘结剂各项技术指标符合相关规范及有关规定要求，有合格证。在特殊环境（如低温）下必须使用能满足相应施工及使用要求的粘结剂，或采取可靠的保证措施。锚固螺栓在设计无要求的情况下，优先选用优质内爆胀栓。胀栓必须有合格证。6.3.3进场的材料由现场保管员妥善保管，确保结构胶的保管。7、质量控制措施. .7.1、质量保证程序7.2．过程质量执行程序8、安全技术措施由于车库地下二层层高为3.6m，在进行加固施工时严格按照安全规范进行操作，搭设好各种操作平台及防护措施，严禁违规操作。安全保证体系组织安全教育新工人三级教育(各班组）特种工人培训教育特种工人培训教育班前教育技术交底(各班组)安全资料下发批阅教育考卷填写教育卡培训资料下发上岗证填写教育卡三检查班前工具检查安全注意事项上报总包项目部上报总包安全总监备案总包现场责任工程师监督检查. .8.1在技术交底及计划交底的同时，认真作好安全交底；8.2在施工过程中，所有施工人员必须按照交底内容施工，如发现问题及时上报；8.3如实际与图纸不符，应由技术人员与设计及时沟通解决；8.4工人进场前需进行安全教育培训，考核合格后方可上岗，充分发挥安全“三宝”作用，严格执行安全生产制度和安全技术操作规程；8.5资质齐全、所有人员上岗证齐全，并报请验收；8.6各类架子搭设完毕必须经安全技术人员验收合格后方准使用；8.7专用施工设备必须有专业工种人员使用，杜绝违章操作；8.8进入施工现场人员一律戴好安全帽，高空作业系好安全带，强制执行安全违章罚款制度；8.9夜间施工要备有足够的照明灯具，使现场亮度达到合适程度；8.10施工现场临时用电须严格管理，搭设电线须由专业电工进行，严禁乱接电线；8.11结构胶配制现场应远离火源，保持良好通风；8.12施工现场配备足够的消防器材；8.13加强消防安全管理工作，现场严禁生火，施工现场严禁吸烟；8.14施工用电必须有专业电工负责，确保用电安全。8.15冬季施工时注意地面结冰，以防滑到摔伤。9、消防保卫措施9.1工地设保卫管理领导小组，并指派一名负责人主管保卫工作；9.2对施工人员，在进场前进行法规法律教育，树立守法意识；9.3办理工作人员临时出入证；9.4施工现场设保卫人员巡视，以保证工程材料、设备、施工机械的齐全性，发现可疑人员及时清出现场；10、环境保护与文明施工措施10.1施工现场严格管理，设专职环境人员，及时清理施工中的垃圾等杂物；10.2工程垃圾定点堆放，及时清运出施工现场；10.3施工现场保证工完场清；10.4工具、材料的摆放须按施工总平面图的布置的位置堆放，码放整齐；. .10.5注意施工噪音的影响，必要时调整施工时间及程序。　　　1、项目简介　　江南古城项目位于湖南省益阳市东部新区319国道与高新大道交汇处，北临千年古镇沧水铺古镇，南连城区总面积约4200多亩的深水水库——鱼形山风景区，西北方向为宗教文化旅游区——衡岳72主峰之一的碧云峰。　　江南古城项目地处益阳市东部新区核心，是一个集旅游、居住、购物、商务、娱乐、休闲度假等多功能于一体的5A级标准景区。项目总占地面积3500余亩，总体开发分七期，总投资过百亿元。江南古城以湖湘文化为背景，力造湖湘文化新地标。. .　　图1江南古城概念规划图　　图2江南古城项目规划街景　　江南古城项目整体设计为明清时期的徽派仿古建筑，徽派建筑蕴含着徽州从唐宋之时崛起直至明清时期鼎盛的社会经济和文化意识形态，具有重要的历史、艺术、观赏和使用价值。江南古城项目的定位与设计尊重自然，崇尚和谐人居的精神，集山川风景之灵气，融风俗文化之精华，风格独特，结构严谨，雕镂精湛，风格独树一帜。. .　　江南古城项目集成发扬了徽派建筑设计的精髓，民居四合院大多坐落在青山绿水之间，依山傍水，与亭、台、楼、阁、塔、坊等建筑交相辉映，构成“小桥、流水、人家”的优美画面。砖、木、石雕工艺精湛，从入口门罩和八字墙上的砖雕,到登堂入室后,梁架隔扇栏杆上的木雕、彩绘,以及台阶、柱础的石雕,无不精美绝伦。牌坊型制不一，雕刻精细，流檐翘角，宏伟壮丽。这些气势恢宏、拔地而起的牌坊，向来访的人们诉说着一个个忠、孝、节、义的故事。　　图3江南古城已建四合院实景. .　　图4江南古城天下洞庭牌坊　　图5江南古城已建商住建筑实景　　图6江南古城天问广场牌坊. .　　2、工程概况　　目前，江南古城项目在建明清一期和二期，建筑面积约29万㎡，其中住宅约15万㎡，商业约14万㎡；一期已进入交房阶段，二期正在进行室内外装饰工程。江南古城明清一期项目已建建筑中，由于项目整体规划调整并保证消防以及竣工验收，需将原有建筑商业进行变更设计，对部分商铺一层楼板进行开洞，增加由一层入二层的室内钢筋混凝土楼梯；另外，为保证原有结构的承载力及受力性能并满足结构的安全性和耐久性，在将楼板开洞位置处需对原有结构梁、板构件进行加固。　　结构加固设计及施工属于专项工程，只有具备专业加固资质的设计单位和施工单位才能承担此项工程。江南古城项目公司经过对市场行情的调研，按照公司及国家招投标相关规定，严格考察三家意向投标单位，经过招标、开标、定标等程序，最终此项工程由山东一家加固单位中标。　　图7已建商住楼相似楼梯设计. .　　图8需进行楼板开洞及加固梁、板的商住楼　　3、加固设计方案　　江南古城项目中涉及楼板开洞加固及增加楼梯的已建建筑均为五层商住楼（2+3），底两层为商铺，上部为三层住宅（以39#栋建筑为例）。39#栋商住楼结构形式为现浇混凝土异形柱框架结构；建筑抗震设防类别为丙类，抗震设防烈度为6度0.05g；安全等级为二级；框架抗震等级为四级；地基基础设计等级为丙级。　　根据项目已建建筑情况，对楼板开洞位置处框架梁、主次梁、框架柱和板的配筋（钢筋型号及直径、钢筋间距、钢筋数量）、截面尺寸、混凝土强度等级等参数与原结构施工图进行复核，确定是否按照原结构设计施工图进行施工，为加固设计提供基础资料。. .　　图9楼板开洞及新增加固梁示意图. .　　图10新增加固梁节点详图　　为保证原结构的承载力，在楼板开洞之后，开洞位置处需进行加固处理，加固设计方案是在原结构主次梁上通过植筋工艺增加悬挑梁，新增楼梯的梯梁也采用植筋工艺与框架柱相连。根据《混凝土结构加固设计规范》（GB50367-2013）对植筋锚固的承载力设计值进行计算：　　当构件中的一个截面30%以上的受拉钢筋需与所植筋搭接时，其植筋的基本锚固长度lb（或d）应乘以放大系数1.4~2.0；植筋最小锚固长度应满足：　　受拉区锚固lb,min=max{0.6lb;10d;150mm}，　　受压区锚固lb,min=max{0.3lb;7d;100mm}，　　其中，b为构件截面宽度，d植筋钢筋直径。　　为保证植筋钢筋的受拉强度，根据《混凝土结构加固设计规范》（GB50367-2013）规定，植筋胶应采用改性环氧类结构胶粘剂或改性乙烯基酯类胶粘剂，当植筋直径大于22mm时，应采用A级结构胶；另外，为保证悬挑梁的承载力，采用比混凝土凝结硬化时间快、强度高的CGM高强无收缩自流灌浆料。. .　　植筋使用的粘结剂分为两类：以水泥为主要成份，与微膨胀剂组成的普通粘结剂和以聚氨酯甲基丙烯酯等组成的高性能粘结剂。锚固胶的性能应通过专门的试验确定，施工时不得随意添加掺料。当被植筋的混凝土结构可提供足够锚固长度，且受静力作用时，可采用普通粘结剂；若被植筋的混凝土结构受动荷载作用，或其构造上难以增大锚固长度而又要求所植钢筋不致发生脆性破坏时，应选用高性能粘结剂。如使用环氧基锚固胶，锚固胶的性能指标应符合《混凝土结构后锚固技术规程》（JGJ145-2013）的规定。　　图11施工中采用的建筑结构胶. .　　图12施工中采用的灌浆料　　4、施工技术　　本工程主要施工工艺包括楼板混凝土的剔凿、植筋工艺和新增加固梁的浇筑。楼板混凝土的剔凿施工应做好对已建结构构件的保护以及现场施工的安全防护，避免交叉施工作业；植筋施工及植筋结构胶的各项性能指标须满足《混凝土结构加固设计规范》（GB50367-2013）及行业现行有关规范技术的要求，钢筋的锚固长度及锚固性能须做拉拔试验，待满足有关规范的要求后再进行本工程的施工。灌浆料应具有自流性好，快硬、早强、高强、无收缩、微膨胀；无毒、无害、不老化、对水质及周围环境无污染，自密性好、防锈等特点，在施工方面具有质量可靠，降低成本，缩短工期和使用方便等优点。　　4.1楼板开洞. .　　楼板开洞施工具有一定的危险性，一定要做好安全防护，对施工作业区域安装脚手架支撑，对已施工完楼板尤其是凿除区域周边进行有效支撑，下方区域应设置安全防护网，施工区域设置围挡封闭；支撑牢固后将按加固施工图中所示梁、板混凝土全部剔除干净，原梁、板钢筋暂时保留，待新增梁的钢筋安装到位后再截断并清理干净，剔除完成后严格按照加固设计方案要求处理混凝土新旧结合面，确保工人在作业面区域安全施工；避免交叉作业，在对顶板进行剔凿时，严禁顶板底部施工作业人员靠近；使用机械工具施工时，按照划线区域剔凿混凝土，严禁大打大敲，尽最大程度的减小对原结构的扰动。　　图13楼板开洞增加楼梯放线. .　　图14楼板混凝土剔凿施工　　4.2植筋工艺　　植筋是在加固施工工程中通常采用的一种工艺。建筑施工过程中，由于建筑功能变化、设计变更、结构加固改造等情况下需要对原结构进行改造，常使用植筋工艺来满足建筑功能及结构承载力的要求。植筋工艺并不是提倡的主流技术，因为它的锚固强度主要依靠锚固胶而不是钢筋与混凝土之间的粘结力，并且锚固胶代价不菲，虽然植筋长度比钢筋锚固长度短，但造价却比正常的钢筋混凝土锚固要高。　　植筋的施工流程为：弹线定位→钻孔→洗孔→钢筋处理→注胶→植筋→固化养护→抗拔试验→绑扎钢筋。　　用冲击钻钻孔，钻头直径应比钢筋直径大4～8mm左右，钢筋直径为Φ22，钻头选用φ28的合金钻头；钻孔深度按照《混凝土结构加固设计规范》（GB50367－2013）中提供的植筋基本锚固长度确定。　　图15植筋钻孔. .　　图16钻孔成型　　洗孔是植筋中最重要的一个环节，因为孔钻完后内部会有很多混凝土灰渣垃圾，直接影响植筋的质量，所以孔洞应清理干净。可用空压机吹出浮尘，保证孔内干燥无积水。　　清孔完成后方可注胶，灌注方式应不妨碍孔洞中空气排出。锚固胶要选用合格的植筋专用胶水，使钢筋植入后孔内胶液饱满，又不能使胶液大量外流，以少许粘结剂外溢为宜，孔内注胶达到孔深的1/3。　　孔内注完胶后应立即植筋。将钢筋缓慢插入孔内，同时要求钢筋旋转，使结构胶从孔口溢出，排出孔内空气，钢筋外露部分长度保证工程需要。植筋施工完毕后２４小时之内严禁有任何扰动，以保证结构胶的正常固化。　　检测。待植筋胶完全固化后，进行非破损性拉拔试验，检测的数量是植筋总数的10％；检测中，测力计施加的力要小于钢筋的屈服强度，大于设计提供的植筋设计锚固力值。　　4.3新增加固梁. .　　楼板混凝土剔凿之后，将板内受力钢筋截断，原结构板的受力发生改变，锚固在框架梁的板底部受力钢筋以及上部受力钢筋将失去锚固作用，故需要新增加结构梁为板内受力钢筋提供锚固支座，来满足结构承载力。由于新增加固梁为悬挑梁，在结构中的重要性以及工作状况的比较复杂，因此要求设计必须规范合理，且应保证结构具有足够的安全度，施工时也应严格按标准执行，确保达到设计的要求。为保证结构的受力性能，浇筑新增加固梁采用性能好、强度高的CGM高强无收缩自流灌浆料，施工质量易于保证，加固后新旧结构共同受力也比较良好。　　新增加固梁的施工流程为：在原结构主次梁上植筋→绑扎钢筋→安装模板支撑→剔凿灌浆料浇筑孔→养护。　　图17剔凿灌浆孔. .　　图18新增加固梁植筋　　浇筑新增加固梁采用的是CGM高强无收缩自流灌浆料，具有高流动性、高强度、新老混凝土面结合良好、可自流密实免振捣等特性。而在悬挑梁加固中，因为加大的截面尺寸有限，施工空间狭小；一般情况下，采用“自重灌浆”法，由于CGM具有很好的流动性能，即将浆料直接从预留的灌浆口灌入，完全依靠浆料自重自行流平并填充整个灌注空间。　　按产品合格证上推荐的水料比确定加水量，拌和用水应采用饮用水，水温以5～40℃为宜，可采用机械或人工搅拌。采用机械搅拌时，搅拌时间一般为1～2分钟。采用人工搅拌时，宜先加入2/3的用水量搅拌2分钟，其后加入剩余用水量继续搅拌至均匀,标准稠度加水量为12%-14%。　　浆料应从一侧灌入，直至另一侧溢出为止，以利于排出内部空气，使灌浆充实，不得从四侧同时进行灌浆；灌浆开始后，必须连续进行，不能间断，并应尽可能缩短灌浆时间；在灌浆过程中不宜振捣，必要时可用竹板条等进行拉动导流。灌浆过程中如发现表面有泌水现象，可布撒少量CGM干料，吸干水份。在灌浆施工过程中直至脱模前，应避免灌浆层受到振动和碰撞，以免损坏未结硬的灌浆层。　　灌浆完毕后30分钟内,应立即喷洒养护剂或覆盖塑料薄膜并加盖岩棉被等进行养护,或在灌浆层终凝后立即洒水保湿养护。在不同温度条件下的养护时间和拆模时间应根据实际情况而定；养护措施还应符合现行《钢筋混凝土工程施工验收规范》(GB50204-2015)的有关规定。. .　　图19新增加固梁进行未拆模养护图　　图20新增楼梯及加固梁、板浇筑完成　　5、工程总结. .　　江南古城项目楼板开洞施工是一项专业加固工程，施工过程通过对植筋拉拔强度的测试及试块的抗压强度试验，满足了设计规范，达到了结构设计的承载力要求，使加固设计方案与建筑功能完美结合落地，保证了项目的验收及工程进度。　　由于项目工期紧迫，在中垠总部及项目公司的共同努力下，制定了此项工程的专项计划，从立项招标到施工单位进场，从设计加固方案到施工完成，历经两个月的时间；项目公司在此项工程中不断学习，认真总结，积累了宝贵的工程实践经验，为以后公司及其他项目开展类似工程提供借鉴。.'
