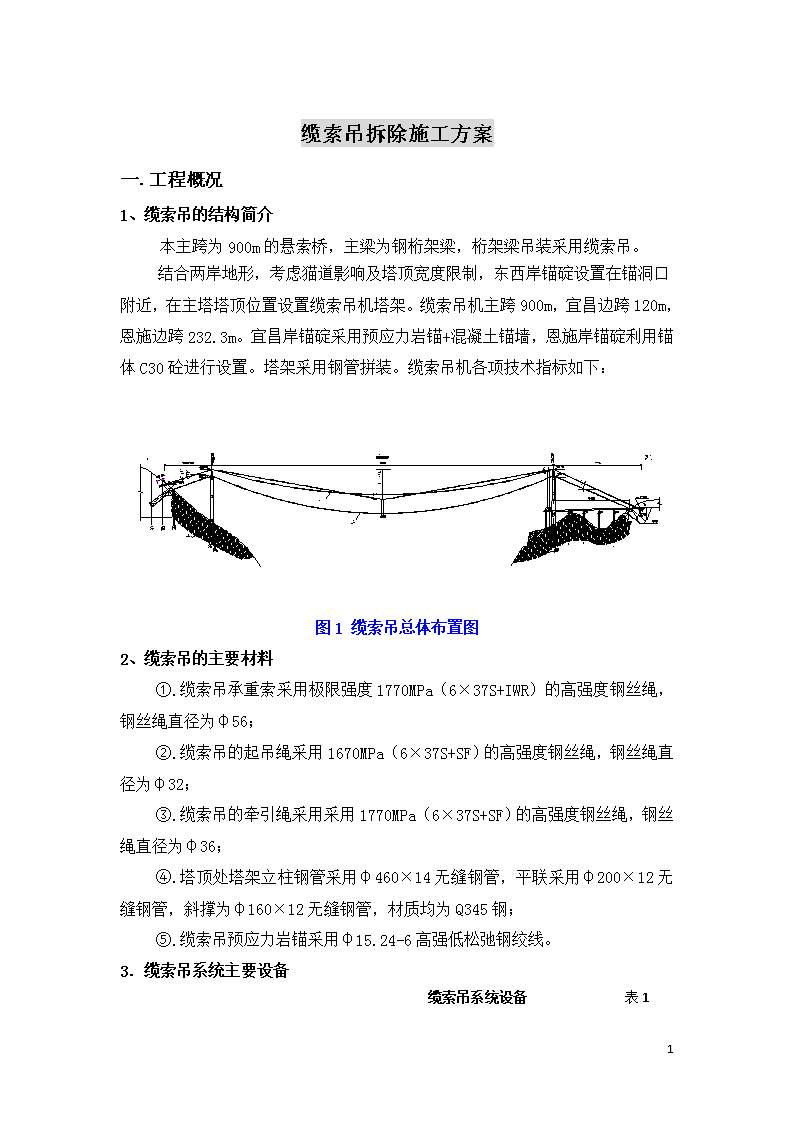

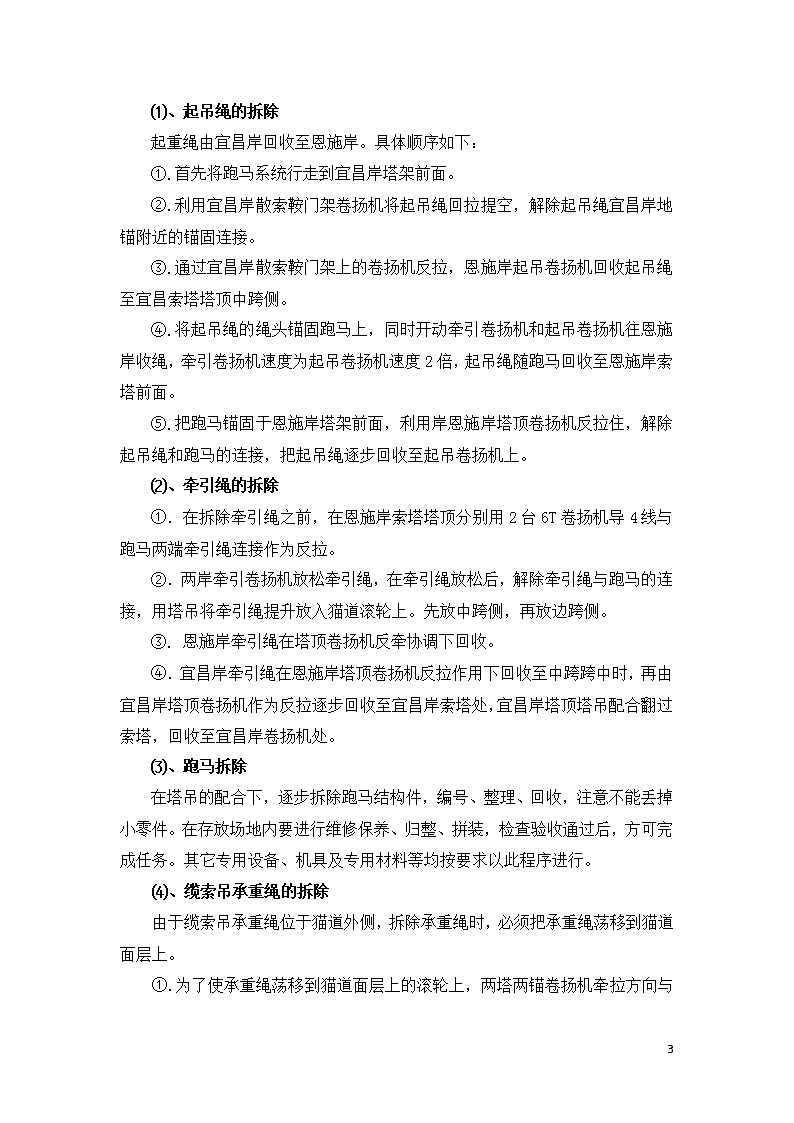

'缆索吊拆除施工方案一.工程概况1、缆索吊的结构简介本主跨为900m的悬索桥，主梁为钢桁架梁，桁架梁吊装采用缆索吊。结合两岸地形，考虑猫道影响及塔顶宽度限制，东西岸锚碇设置在锚洞口附近，在主塔塔顶位置设置缆索吊机塔架。缆索吊机主跨900m，宜昌边跨120m，恩施边跨232.3m。宜昌岸锚碇采用预应力岩锚+混凝土锚墙，恩施岸锚碇利用锚体C30砼进行设置。塔架采用钢管拼装。缆索吊机各项技术指标如下：图1缆索吊总体布置图2、缆索吊的主要材料①.缆索吊承重索采用极限强度1770MPa（6×37S+IWR）的高强度钢丝绳，钢丝绳直径为φ56；②.缆索吊的起吊绳采用1670MPa（6×37S+SF）的高强度钢丝绳，钢丝绳直径为φ32；③.缆索吊的牵引绳采用采用1770MPa（6×37S+SF）的高强度钢丝绳，钢丝绳直径为φ36；④.塔顶处塔架立柱钢管采用φ460×14无缝钢管，平联采用φ200×12无缝钢管，斜撑为φ160×12无缝钢管，材质均为Q345钢；⑤.缆索吊预应力岩锚采用φ15.24-6高强低松弛钢绞线。3．缆索吊系统主要设备缆索吊系统设备表19 序号名称规格数量安装部位1承重索8×Φ56mm1组×2上下游外侧2起吊索Φ32mm2800m×2上下游3牵引索Φ36mm2500m×4上下游4起吊卷扬机20t1台×2恩施岸5牵引卷扬机18t2台×2两岸6跑马轮径45cm32个×2承重索上7上挂架1套×28下挂架1个×29索引装置1台×4跑马前10索鞍1个×4塔架顶11平衡轮9个×2地锚前面12临时吊架1个×2下挂架下方13M56绳卡520个平衡轮前面14M36绳卡56个地锚处15M32绳卡28个宜昌岸地锚处16压轮6个卷扬机前方4、气候环境桥址气候属亚热带大陆性夏热潮湿气候区，光照充足，降水充沛，严寒期短，雾多湿重，最大相对湿度超过85%，区域降雨量大，多年平均降水1084.1mm，多集中于四至八月份。年平均气温17.4℃，极端最高气温41.6℃，极端最低气温-15.2℃。二、缆索吊拆除施工方案1、准备工作在塔顶门架上外侧主桁架片上安装平辊，3米布置一个；在猫道外侧按18米一个布置平辊。每个塔顶门架各布置2台6吨卷扬机，每台卷扬机上盘500mφ21.5钢丝绳。每个散索鞍门架也各布置2台6吨卷扬机，上盘绳长满足锚固　钢丝绳即可。2、施工步骤9 ⑴、起吊绳的拆除起重绳由宜昌岸回收至恩施岸。具体顺序如下：①.首先将跑马系统行走到宜昌岸塔架前面。②.利用宜昌岸散索鞍门架卷扬机将起吊绳回拉提空，解除起吊绳宜昌岸地锚附近的锚固连接。③.通过宜昌岸散索鞍门架上的卷扬机反拉，恩施岸起吊卷扬机回收起吊绳至宜昌索塔塔顶中跨侧。④.将起吊绳的绳头锚固跑马上，同时开动牵引卷扬机和起吊卷扬机往恩施岸收绳，牵引卷扬机速度为起吊卷扬机速度2倍，起吊绳随跑马回收至恩施岸索塔前面。⑤.把跑马锚固于恩施岸塔架前面，利用岸恩施岸塔顶卷扬机反拉住，解除起吊绳和跑马的连接，把起吊绳逐步回收至起吊卷扬机上。⑵、牵引绳的拆除①．在拆除牵引绳之前，在恩施岸索塔塔顶分别用2台6T卷扬机导4线与跑马两端牵引绳连接作为反拉。②．两岸牵引卷扬机放松牵引绳，在牵引绳放松后，解除牵引绳与跑马的连接，用塔吊将牵引绳提升放入猫道滚轮上。先放中跨侧，再放边跨侧。③.恩施岸牵引绳在塔顶卷扬机反牵协调下回收。④．宜昌岸牵引绳在恩施岸塔顶卷扬机反拉作用下回收至中跨跨中时，再由宜昌岸塔顶卷扬机作为反拉逐步回收至宜昌岸索塔处，宜昌岸塔顶塔吊配合翻过索塔，回收至宜昌岸卷扬机处。⑶、跑马拆除在塔吊的配合下，逐步拆除跑马结构件，编号、整理、回收，注意不能丢掉小零件。在存放场地内要进行维修保养、归整、拼装，检查验收通过后，方可完成任务。其它专用设备、机具及专用材料等均按要求以此程序进行。⑷、缆索吊承重绳的拆除由于缆索吊承重绳位于猫道外侧，拆除承重绳时，必须把承重绳荡移到猫道面层上。①.9 为了使承重绳荡移到猫道面层上的滚轮上，两塔两锚卷扬机牵拉方向与滚轮方向一致（即两塔两锚卷扬机和平滚在一条线上）。②.由于8根承重绳是串连在一起的，在拆除每根承重绳时，两岸地锚上方6T卷扬机各用48吨6门滑车组φ21.5钢绳导12线牵拉住该绳，并将下一根绳头锚固。③.放松地锚处6吨卷扬机，让中跨承重绳降低到猫道标高处，人工牵拉承重绳到中跨猫道上。继续放松地锚上6吨卷扬机，让边跨承重绳降低到猫道标高处，人工牵拉承重绳到边跨猫道上。④.两岸塔顶两侧用6T卷扬机用2门滑车φ21.5钢绳导4线，将中边跨两侧承重绳提高。⑤.用塔吊将承重绳提出索鞍放入塔顶滚轮上，将塔顶卷扬机放松，中边跨承重绳逐渐放到猫道滚轮上。⑥.解除本根承重绳和下一根承重绳的串联绳卡，将两根缆索吊承重绳分离，接着是承重绳的回牵回收。⑦.把放索机构放在上恩施岸地锚后方，先采用地锚上6吨卷扬机把承重绳牵拉到放索机构上，用力矩电机协助上盘。宜昌岸地锚卷扬机反牵，当承重绳头到宜昌塔顶时改为由宜昌岸塔顶卷扬机反牵，承重绳头至中跨跨中时，由恩施岸塔塔顶卷扬机反牵。承重绳在回收过程中，在猫道上始终要用卷扬机反牵，以防承重绳滑出猫道下落。⑧.按上述方法逐根回收承重绳直至完成。⑸、其他拆除工作用塔吊协助拆除塔顶支架、索鞍，整理回收，利用吊车协助拆除地锚转向轮。三、施工计划根据目前的实际进度情况，结合总体方案工期计划进行，考虑主缆涂装受冬季天气影响较大，施工效率低下，并且明年剩余工程任务繁重，为了明年施工任务得到充分的保证，我部决定现拆除缆索吊。缆索吊拆除的具体安排如下：1、拆除起吊绳：2008年12月21日～2008年12月22日；2、拆除牵引绳：2008年12月23日～2008年12月24日；3、拆除承重绳：2008年12月25日～2009年01月10日；4、拆除地锚转向轮：2009年01月11日～2009年01月15日；9 5、拆除索鞍、塔架：2009年01月16日～2009年01月20日。四、投入的人员设备及材料计划为了保证缆索吊拆除施工的工程进度，必须做好人员及设备进场的计划，并落实本项目部管理人员的分工。1、项目经理部人员分工项目部人员分工的确定主要的目的是为了明确管理责任，方便各方面事情的协调和落实，明确分工责任，确定各个岗位协调，推进工作的进展。⑴、生产安全指挥小组：组长：副组长：成员：职责：负责各种施工人员、施工机械的调配，组织安排、协调好各个作业队的工作；对各个作业队的施工进度、安全等进行管理；对各个作业队存在的安全隐患要提出整改措施，并落实到位，同时也制定相对应的安全施工政策。⑵、现场技术质量控制小组：组长：成员：职责：解决现场施工存在的技术、质量问题，对现场作业人员提出的技术、质量问题要及时解决。2、现场施工劳动力组织（仅对一套）⑴、索股牵引人员组织施工人员布置安排表6－1位置人数工作内容共需人员备注卷扬机操作手8人负责牵引、锚固、反拉共计49人塔顶反拉8人安装绳卡地锚反拉8人安装绳卡值班技术人员7人现场负责拆除全过程地锚转向轮8人拆除地锚转向轮塔架及索鞍8人拆除塔架及索鞍9 现场生产指挥2人现场调度指挥2、设备进场主缆架设需要大量的施工设备，为了确保施工的顺利进行，必须提前做好各种设备的进场。进场设备计划表表6－2序号机具、设备名称型号数量用途备注1平板车8T2台材料、设备转运2塔吊80T.m2台材料、设备转运3手拉葫芦10T20只钢绳牵引、锚固、反拉4手拉葫芦5T30只钢绳牵引、锚固、反拉56门滑车48T8只6两门滑车20T16只五、质量保证措施为确保四渡河特本大桥工程的创优，完成项目经理部的预期目标，结合项目的实际情况，特制订如下质量保证措施：1、严格执行路桥规范的有关规定、设计要求以及监理、业主方对缆索吊拆除的要求，按照项目部的贯标体系运作管理施工。参与项目施工的全体员工，必须坚持质量方针，严把各工序质量关。2、建立缆索吊拆除施工的质量管理体系、质量保证体系和安全保证体系，严格施工中的质量控制、安全保障，从安全上、技术上保证缆索吊拆除施工安全高效高质量地完成。3、加强职工技术培训和考核工作，做到关键和特种工种持证上岗。4、实行层层技术交底制度。交底的内容包括施工方法、施工程序、质量目标、施工期限及安全措施等，并作好记录，使参与施工的各级人员都明确自己的职责。5、施工过程中，在严格控制各工序质量的同时，要做好拆除后材料堆放和相关材料的标示标记。六、安全保证措施9 建立由作业队长任组长，工班长任副组长，专职安全员组成的安全保障体系。⑴、每道工序开工前对作业人员进行安全技术交底，对新上岗的工人进行岗前教育，提高员工的安全意识，杜绝违章指挥、违章作业和违反劳动纪律的行为。⑵、实行安全责任制，制定安全管理的各项规章制度，建立健全各项安全生产的规章和管理制度，体现“全员管理，安全第一”的基本思路，做到奖罚分明，责任到人。⑶、施工操作人员进入现场时必须佩带好安全帽和安全防护用品，各种施工机具定期进行检查和维修保养，以保证使用的安全。⑷、严格按照施工现场用电规程规范接线用电，设置配电装置，切实做到一机一闸一保护。电工必须持证上岗，严禁其他人员乱接用电。⑸、缆索吊拆除属超高空作业，尽管有猫道和支架作为施工平台，但仍然需按安全技术规程要求进行操作，杜绝事故发生。⑹、高度重视天气变化情况，及时与气象部门取得联系，遇有五级以上大风或者雷电出现时，停止一切操作。⑺．搞好季节性安全防范工作制定，夏季抓好防台防汛、防暑降温、防触电、防雷暴、防火防爆等工作，冬季抓好防冻防滑、防风防雾、防火防爆等管理制度。特种设备安全管理在具体施工过程中的操作要求⑴、操作人员在工作中不得擅离岗位，不得操作与本人所获得的操作证不相符的机械；不得将机械设备交给无本机种操纵证的人员，以确保人的安全和机械的完好。⑵、操作人员必须按照本机说明规定，严格执行工作前的检查制度和工作中注意观察及工作后的维护保养制度。拆除前应检查：①工作场地周围有无妨碍工作的障碍物。如有，应在开工前进行妥善处理。②油、水、电及其他保证机械设备正常运转的条件是否完善。③安全、操作机构是否灵活可靠。④指示仪表、指示灯显示是否正常可靠。⑤油温，水温是否达到正常使用温度。9 工作中应观察；①指示灯和仪表、工作和操作结构有无异常。②工作场地有无异常变化。工作后应进行检查保养；①工作机构有无过热，松动或其它故障。②参照例行保养规定进行例保作业。③做好下一班的准备工作。④填写好机械操作履历表。⑶、驾驶室操作室内应保持整洁，严禁存放易燃，易爆物品。⑷、严禁酒后操作机械，严禁机械带故障运转或超负荷运转。⑸、机械设备在现场停放时，应选择安全的停放地点，关闭好驾驶室（操作室），要拉上驻车制动闸，夜间应有专人看管。⑹、用手柄起动的机械就注意防止手柄倒转伤人，向机械内加油时，附近应严禁烟火。⑺、放置电动机的地点必须保持干燥，周围不得堆放杂物和易燃品。启动高压电开关及高压电机时，应戴绝缘手套，穿绝缘胶鞋。⑻、在缆索吊拆除完成后，应对特种设备堆放整齐、做到下垫上盖和妥善保管。七、文明施工措施我们将严格按照招标文件有关章节具体要求和我单位有关文明施工的具体规定，制定严格的项目经理部文明施工管理条例和计划，全体进场员工必须认真遵守、严格执行，坚决做到文明施工，充分体现出我单位现代化施工企业的精神风貌。⑴、制定严格的文明施工管理制度、条例、办法等，主要条款书写在标牌上挂在工区内醒目位置，时刻提醒职工认真遵守。⑵、施工现场拆除后，材料堆放整齐、下垫上盖，并对各材料设标示标记，设立告示牌，严禁烟火。⑶、做好各种施工材料、构件放置工作，在两塔、地锚和中跨跨中位置各设置一个篓子，用来存放工具、手拉葫芦、滑车和绳卡。9 ⑷、两岸边跨猫道口设立施工告示牌，详细列出该项工程负责人员、工期情况，给予施工和检查都带来方便。⑸、施工现场管理人员一律佩证上岗，兼职维持工区内施工秩序，防止无关人员进入工区。⑹、组织职工经常进行文明教育，以良好精神风貌积极投入工程建设中。为四渡河大桥、业主和本企业树立良好形象。9'
