复合保温钢筋焊接网架混凝土剪力墙技术规程

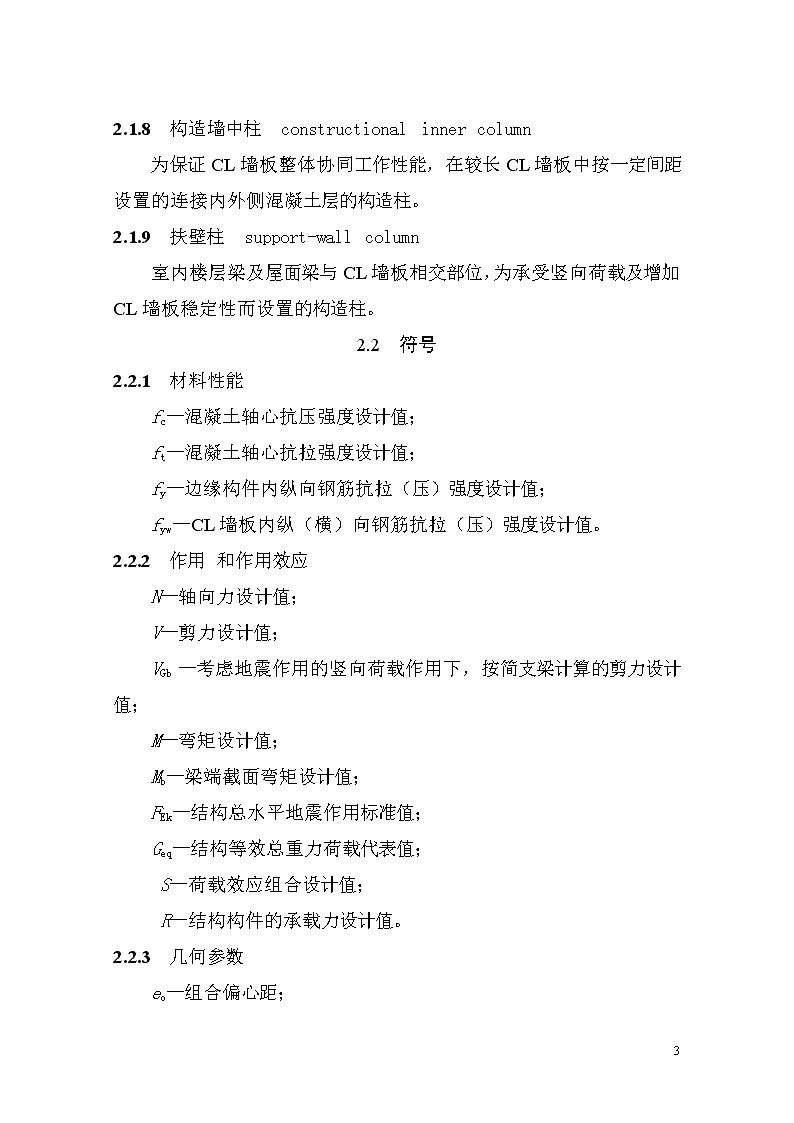

'复合保温钢筋焊接网架混凝土剪力墙技术规程1总则1.0.1为了在CL建筑体系的应用中贯彻执行国家的技术、经济、墙体改革和节能政策，做到安全适用、技术先进、经济合理、确保质量，制定本规程。1.0.2CL建筑体系属于剪力墙结构，是由CL结构墙体、装配整体式或现浇楼（屋）盖、现浇边缘构件组合而成的装配整体或整体现浇混凝土结构。1.0.3本规程适用于非抗震设防地区及9度和9度以下抗震设防地区的CL建筑体系建筑工程的设计与施工验收。1.0.4CL建筑体系的设计与施工验收除执行本规程外，尚应符合国家和地方现行有关标准的规定。94 2术语和符号2.1术语2.1.1钢筋焊接网架weldedsteelframe钢筋焊接网架（以下简称“CL网架板”）由两层或两层以上起受力或构造作用的钢筋焊网，中间夹以保温板，用三维斜插钢筋（简称“腹筋”）焊接形成的钢筋网架。2.1.2CL预制板CLprecastpanelCL网架板预先浇筑一侧（一般为较薄一侧）混凝土后形成的半成品复合墙板。2.1.3CL墙板CLwall-panelCL网架板两侧浇筑混凝土后构成的一种钢筋焊接网架混凝土复合墙体。2.1.4CL结构墙体CLstructuralwallCL结构中CL墙板与实体剪力墙的总称。2.1.5壁率ratioofwall纵向或横向布置的抗侧力CL墙板与实体剪力墙的截面面积之和占该层建筑面积的百分比。（CL墙板截面厚度为墙板总厚度减去保温板的厚度）。2.1.6小墙肢smallshearwall大开间结构设计中，房间中承受竖向荷载的墙肢截面高度与厚度之比大于3且小于5的L形、T形、十字形实体钢筋混凝土墙肢。2.1.7构造墙框柱constructionalwall-framecolumn在一定的建筑物高度和层数范围内，CL墙板之间交接处或CL墙板与普通剪力墙交接处设置的约束墙体并起连接作用的构造柱。94 2.1.8构造墙中柱constructionalinnercolumn为保证CL墙板整体协同工作性能，在较长CL墙板中按一定间距设置的连接内外侧混凝土层的构造柱。2.1.9扶壁柱support-wallcolumn室内楼层梁及屋面梁与CL墙板相交部位，为承受竖向荷载及增加CL墙板稳定性而设置的构造柱。2.2符号2.2.1材料性能fc—混凝土轴心抗压强度设计值；ft—混凝土轴心抗拉强度设计值；fy—边缘构件内纵向钢筋抗拉（压）强度设计值；fyw—CL墙板内纵（横）向钢筋抗拉（压）强度设计值。2.2.2作用和作用效应N—轴向力设计值；V—剪力设计值；VGb—考虑地震作用的竖向荷载作用下，按简支梁计算的剪力设计值；M—弯矩设计值；Mb—梁端截面弯矩设计值；FEk—结构总水平地震作用标准值；Geq—结构等效总重力荷载代表值；S—荷载效应组合设计值；R—结构构件的承载力设计值。2.2.3几何参数eo—组合偏心距；94 h—楼层层高；hw—CL墙板截面高度；la—纵向钢筋锚固长度；b—CL墙板总厚度；bw—CL墙板实有混凝土截面厚度或实体剪力墙厚度；Δu—楼层层间弹性水平位移；Aw—CL墙板实有混凝土水平截面面积；Avw—CL墙板竖向钢筋总截面面积；2.2.4计算系数γRE—承载力抗震调整系数；αmax—水平地震影响系数最大值；ψ—轴心受压构件稳定系数。94 3材料3.0.1CL建筑体系可使用普通混凝土或轻骨料混凝土。CL墙板现浇部分墙体厚度不大于100mm时，宜采用自密实混凝土。3.0.2CL墙板预制及现浇结构性混凝土强度等级均不应低于C25，不宜高于C50；非结构性混凝土强度等级不应低于C15。3.0.3CL墙板的CL网架板主受力侧（较厚侧）钢筋焊接网的材质应符合《钢筋焊接网混凝土结构技术规程》JGJ114的有关规定；构造侧（较薄侧）钢筋焊接网及腹筋可采用Ⅲ类冷拔低碳钢丝并应符合《一般用途低碳钢丝》YB/T5294（GB/T343-1994调整）的有关规定。3.0.4CL墙板的保温板可采用Ⅱ类阻燃型模塑聚苯乙烯板，其物理性能应符合《绝热用模塑聚苯乙烯泡沫塑料》GB/T10801.1的规定；也可采用X250型挤塑聚苯乙烯板，其物理性能应符合《绝热用挤塑聚苯乙烯泡沫塑料》GB/T10801.2的规定。3.0.5CL墙板的混凝土物理力学性能指标应符合《混凝土结构设计规范》GB50010、《轻骨料混凝土结构设计规程》JGJ12的规定。94 4结构设计基本规定4.1一般规定4.1.1抗震设防类别丙类CL建筑体系的抗震等级应按表4.1.1确定。其它抗震设防类别按《建筑抗震设计规范》GB50011的规定执行。表4.1.1CL建筑体系抗震等级设防烈度6789房屋高度（m）≤8080~100≤2424~80≥80≤2424~80≤24剪力墙四三四三二三二二部分框支剪力墙结构剪力墙一般部位四三四三二三二加强部位三二三二一二一注：1建筑场地为Ⅰ类时，除6度外应允许按表内降低一度所对应的抗震等级采取抗震构造措施，但相应的计算要求不应降低；2接近或等于高度分界时，应允许结合房屋不规则程度及场地、地基条件确定抗震等级；4.1.2CL建筑体系房屋适用高度应满足以下要求：非抗震设防区、7度及7度以下抗震设防区，房屋高度不应大于100m；8度（0.2g）抗震设防区，房屋高度不应大于80m；8度（0.3g）抗震设防区，房屋高度不应大于70m；当为9度及8度（0.3g）IV类场地时不应大于24m。4.1.3CL墙板进行设计计算时，墙体厚度取值可采用以下两种方法：1取较厚侧混凝土截面厚度，但应考虑较薄侧混凝土的刚度增大作用和自重荷载，简称A法。2取两侧混凝土截面厚度之和，按等厚实体剪力墙进行计算，简称B法。94 3若采用B法，应同时满足以下规定，否则应采用A法。1）CL墙板中的斜插钢筋应满足本规程5.2.1条相关规定；2）建筑物的高度不应大于36m，且地上部分不应大于12层；3）CL墙板应同时设置竖向边缘构件及暗梁，边缘构件应连通两侧混凝土层，且竖向边缘构件净间距不宜大于4.5m，否则必须按本规程第6.1.5条增设构造墙中柱；4）CL墙板保温层的厚度不应大于80mm。4.1.4CL墙板采用B法设计时，CL墙板或普通剪力墙宜全部落地，剪力墙间距不应大于12m；在该间距内部可采用L形、T形、十字形小墙肢和短肢剪力墙承重。必要时可采用部分框支剪力墙结构，框支层不应超过二层。4.1.5抗震设计时，CL结构底部加强部位的范围，应符合下列规定：1底部加强部位的高度，应从地下室顶板算起。2房屋高度大于24m时，底部加强部位的高度可取底部两层和墙体总高度的1/10二者的较大值；房屋高度不大于24m时，底部加强部位可取底部一层。部分框支剪力墙结构的剪力墙，其底部加强部位的高度，可取框支层加框支层以上两层的高度及落地剪力墙总高度的1/10二者的较大值。3当结构计算嵌固端位于地下一层的底板或以下时，底部加强部位尚宜向下延伸到计算嵌固端。4.1.6部分框支剪力墙结构应满足下列要求：1框支层内剪力墙应采用实体剪力墙，外墙根据计算需要可采用CL墙板或实体剪力墙。2采用B法计算时，长矩形平面建筑落地剪力墙间距l≤1.5B且l≤15m（B为楼盖宽度）。94 3落地剪力墙截面总面积不应小于上层剪力墙截面总面积的50%。4转换层楼板厚度不宜小于180mm。5转换层楼板配筋及上下层刚度比应满足《建筑抗震设计规范》GB50011、《高层建筑混凝土结构技术规程》JGJ3的要求。4.2建筑设计与结构布置4.2.1建筑设计应符合抗震概念设计要求。建筑的平面和立面设计宜规则，不应采用严重不规则的设计方案。4.2.2结构布置应符合下列要求：1抗侧力结构平面布置应使纵横向均符合规则、对称要求，对不规则结构宜按《建筑抗震设计规范》GB50011规定采取抗震措施。2抗侧力结构沿竖向应均匀变化，避免刚度和承载力突变。3结构平面和竖向布置应符合《建筑抗震设计规范》GB50011、《高层建筑混凝土结构技术规程》JGJ3有关规定。4.2.3在房屋高度不大于24m的CL建筑体系中，结构局部可采用小墙肢，但应符合以下要求：1在每道横轴上只可布置一个小墙肢，其余可布置短肢墙。2在内墙纵向只允许连续布置两个小墙肢。3小墙肢构造应符合本规程第6.2.4条要求。4.2.4外墙、分户墙、楼电梯间墙宜采用CL墙板，其它内承重墙可采用实体混凝土剪力墙。4.2.5CL墙板截面厚度应符合下列要求：1保温层厚度应按国家相关规范及当地节能标准确定，且不应小于50mm；采用A法时边缘构件保温层厚度不应小于30mm。294 较薄侧混凝土厚度，不宜大于较厚侧混凝土厚度的二分之一，且采用预制及喷射时不宜小于40mm，采用现浇时不宜小于50mm。3较厚侧混凝土厚度，当按A法取值时，建筑物高度在36m以下的三、四级抗震等级及非抗震设防不应小于100mm，其余应满足国家现行有关标准要求。当按B法取值时，CL墙板两侧混凝土厚度之和应满足下列要求：1）按一、二级抗震等级设计时，底部加强部位不应小于层高或无支长度的1/16，且不应小于200mm，其他部位不应小于层高或无支长度的1/20，且不宜小于200mm；2）按三级抗震等级设计时，底部加强部位不应小于层高或无支长度的1/20，且不应小于180mm，其他部位不应小于层高或无支长度的1/22，且不宜小于180mm；3）按四级抗震等级及非抗震设防设计时，不应小于层高或无支长度的1/23，且不应小于150mm。不满足上述要求时应计算墙体稳定。可按《高层建筑混凝土结构技术规程》JGJ3附录执行。墙体厚度按混凝土截面总厚度计算。4.2.6CL结构墙体两端及洞口两侧应按表4.2.6-1设置边缘构件，并应符合本规程第6.1.5条相关要求。表4.2.6-1剪力墙结构边缘构件设置要求抗震等级一二三四h＞24mh≤24mh＞24mh≤24m轴压比大于表4.2.6-2的底部加强部位及上一层约束边缘构件约束边缘构件约束边缘构件构造边缘构件构造边缘构件构造边缘构件其他部位构造边缘构件构造边缘构件构造边缘构件构造墙框柱构造边缘构件构造墙框柱注：1h为建筑物高度。94 2部分框支剪力墙底部加强部位及其上一层设置约束边缘构件，其他部位设置构造边缘构件。表4.2.6-2剪力墙设置构造边缘构件的最大轴压比抗震等级或烈度一级（9度）一级（7、8度）二、三级轴压比0.10.20.34.2.7在室内楼层梁或屋面梁与外墙CL墙板相交处应设置暗柱，当梁跨度较大时应设置扶壁柱。4.3荷载与地震作用4.3.1楼面活荷载、风荷载、雪荷载取值及荷载组合应按《建筑结构荷载规范》GB50009的规定执行。4.3.2抗震设防烈度、设计基本地震加速度值及反应谱特征周期，应按《建筑抗震设计规范》GB50011执行。对于已编制抗震设防区划的城市，可按批准的抗震设防烈度或设计地震动参数进行抗震设防。4.3.3地震作用计算应符合《建筑抗震设计规范》GB50011规定。1按底部剪力法计算时：FEK=αGeq（4.3.3-1）式中：FEK—结构总水平地震作用标准值；Geq—结构等效总重力荷载；α—水平地震影响系数。2采用振型分解反应谱法时：Fji=αjγjXjiGi（i=1,2,…n，j=1,2,…m）(4.3.3-2)γj=/(4.3.3-3)式中Fji—j振型i质点的结构水平地震作用标准值；αj—相应于j振型自振周期的地震影响系数；94 Xji—j振型i质点的结构水平相对位移；γj—j振型的参与系数；Gi—集中于质点i的重力荷载代表值。94 5结构计算与截面设计5.1一般规定5.1.1CL建筑体系的内力和位移可按弹性方法计算，楼层梁和连梁可考虑局部塑性变形引起的内力重分布。5.1.2CL建筑体系属于剪力墙结构，可采用平面结构空间协同、空间杆——墙板元等有限元计算模型。内力和位移计算时一般可假定楼板在其自身平面内为无限刚性，相应地设计时应采取必要措施保证楼板平面内的整体刚度。当楼板会产生明显的平面内变形时，计算应考虑其影响，或对按刚性假定的计算结果进行调整。5.1.3CL建筑体系构件承载力应按下式计算：无地震作用组合时：γ0S≤R（5.1.3—1）有地震作用组合时：S≤R/γRE（5.1.3—2）式中γ0—结构重要性系数，对安全等级为一级的结构构件，不应小于1.1；对安全等级为二级的结构构件不应小于1.0；S—作用效应的组合设计值，应符合本规程5.1.5～5.1.8的规定；R—构件承载力设计值；γRE—构件承载力抗震调整系数，应按《建筑抗震设计规范》GB50011取值。5.1.4地震作用计算原则1一般情况下，应至少在建筑结构两个主轴方向分别计算水平地震作用，各方向的水平地震作用应由该方向抗侧力构件承担；有斜交抗侧力构件的结构，当相交角度94 大于15°时，应分别计算各抗侧力构件方向的水平地震作用。2质量和刚度分布明显不对称的结构，应计入双向水平地震作用下的扭转影响；其他情况，应允许采用调整地震作用效应的方法计入扭转影响。3结构平面布置应减少扭转的影响。在考虑偶然偏心影响的地震作用下，楼层竖向构件的最大水平位移和层间位移，不宜大于该楼层平均值的1.2倍，不应大于该楼层平均值的1.5倍；结构扭转为主的第一自振周期与平动为主的第一自振周期之比不应大于0.9。5.1.5按本规程进行抗震设计时，应按有关规定进行刚度调整。5.1.6采用B法时，CL建筑体系位移验算应符合以下要求：Δu/h≤1/1000（5.1.9）式中Δu—楼层层间弹性水平位移；h—楼层层高。5.2截面设计5.2.1采用B法进行抗震设计的CL结构墙体底部加强部位，其重力荷载代表值作用下墙肢的轴压比不宜超过表5.2.1的限值。表5.2.1CL结构墙体轴压比限值轴压比一级二级三、四级N/fcAw0.30.40.5注：1N—重力荷载代表值作用下CL结构墙体墙肢底部轴向压力设计值；Aw—CL结构墙体混凝土截面总面积；fc—混凝土轴心抗压强度设计值。94 6构造措施6.1一般规定6.1.1结构伸缩缝最大间距可参照《混凝土结构设计规范》GB50010中现浇剪力墙结构规定执行。6.1.2设计使用年限为50年的CL墙板钢筋焊接网的保护层最小厚度应在《建筑抗震设计规范》GB50011相关规定基础上按表6.1.2的要求进行增加。表6.1.2CL墙板钢筋焊接网的混凝土保护层最小厚度增加值（mm）焊网钢筋直径≤φ4φ5、φ6φ8增加厚度15105注：自承重CL墙板钢筋焊接网的保护层最小厚度不应小于20mm。6.1.3CL墙板的连接构造应满足以下规定，具体措施可参见附录A。1水平向连接：CL墙板水平向连接宜设在竖向边缘构件处，可采用CL墙板水平钢筋直接锚入边缘构件的做法，见图6.1.3-1(a)，亦可采取另设附加带肋连筋或附加同规格网片与边缘构件或墙板之间进行绑扎连接，见图6.1.3-1(b)、6.1.3-1(c)。连筋间距不应小于200mm且不应小于3倍的网格间距。（a）（b）（c）图6.1.3-1CL墙板水平向连接1-墙板水平钢筋；2-附加连筋或附加网片；3-附加网片294 竖向连接：CL墙板竖向连接应设在楼层及地梁处，内外侧可采用预留带肋连筋方式，见图6.1.3-2，且受力钢筋连接应满足等强度要求。连筋间距不应小于200mm且不应小于3倍的网格间距。搭接长度应取连筋与竖向钢筋二者直径中的较小值按100%接头面积率进行计算，且不应小于400mm。当连筋贯穿暗梁与上下层墙板竖向钢筋搭接时，见图6.1.3-2（d），暗梁箍筋最小直径φ6，最大间距200mm。（a）与地梁的连接构造（b）屋面处连接构造（c）A法楼面处连接构造（d）B法楼面处连接构造图6.1.3-2CL墙板与边缘构件竖向连接3附加连筋及焊网的锚固与搭接应满足《钢筋焊接网混凝土结构技术规程》JGJ114、《混凝土结构设计规范》GB50010的相关规定。6.1.4实体剪力墙的竖向、横向分布钢筋的材质、直径、间距、配筋率等均应满足《建筑抗震设计规范》GB50011的相关规定。6.1.5边缘构件94 1约束边缘构件约束边缘构件沿墙肢方向的长度lc、配箍特征值λv、箍筋和纵向钢筋宜符合图6.1.5-1及《建筑抗震设计规范》GB50011的相关要求。（a）暗柱（b）转角墙（L形墙）（c）有翼墙图6.1.5-1约束边缘构件2构造边缘构件：构造边缘构件的范围可按图6.1.5-2采用，配筋除应满足受弯承载力要求外，并宜符合《建筑抗震设计规范》GB50011的相关要求。94 图6.1.5-2构造边缘构件3构造墙框柱构造墙框柱的范围可按图6.1.5-3采用，配筋除应满足受弯承载力要求外，当位于房屋四角时，其纵向钢筋不应小于4φ14，其它部位不应小于4φ12，箍筋直径不宜小于φ6，间距不应大于150mm。当位于洞口两侧时，内侧应设水平和竖向钢筋1φ12，分别锚入楼层梁及柱内，外侧配1φ10，竖向筋在角部与相应水平筋搭接200mm，边框部分应设不小于φ3@50的U形钢筋焊网或φ6@200的U形箍筋。图6.1.5-3构造墙框柱4构造墙中柱构造墙中柱的范围可按图6.1.5-4采用。柱内纵向钢筋不应小于4φ12，箍筋不应小于φ6@200。图6.1.5-4构造墙中柱6.1.6扶壁柱扶壁柱的范围可按图6.1.6采用，其配筋应满足计算要求，且配筋率不宜小于0.7%，箍筋直径不小于φ94 6，间距不大于150mm。外侧混凝土墙板应设拉筋与扶壁柱锚拉，直径不小于φ8，间距不大于500mm。图6.1.6扶壁柱6.1.7地下室墙体及配筋构造对于一、二、三级抗震等级房屋高度大于24m时的建筑，与上部CL结构墙体相对应部位均应设置实体混凝土墙，墙厚不应小于上部墙体厚度，墙体截面设计除应满足承载力要求外，尚应考虑变形、抗裂及防渗要求。墙体内应设置双层双向钢筋绑扎网或焊网，竖向和水平钢筋直径不宜小于10mm，间距不应大于250mm。6.2构造要求6.2.1CL墙板斜插钢筋（腹筋）应满足以下要求：1穿过保温板的部分除应进行镀锌处理外尚应进行二次防腐处理，二次防腐层厚度不应小于0.1mm，伸入混凝土的长度不应小于5mm。2与任一方向的夹角不得小于15°。3直径不应小于保温板厚度的1/60且不应小于3mm。4数量不应小于50个/m2。5分布均匀。6.2.2CL墙板具体构造措施应按表6.2.2采用。94 表6.2.2CL墙板墙身构造CL墙体型号I型II型III型IV型V型适用范围非承重部位建筑物高度不大于36m建筑物高度大于36m墙体竖向剖面图规格尺寸混凝土a（mm）50（现浇）或40（喷射或预制）保温层b（mm）根据节能标准及CL墙板传热系数计算确定混凝土c（mm）≥40100≤c＜120140≤c≤160＞160钢筋焊接网①φcp3@50钢筋焊接网③φcp3@50φcp4@50φ6@100φ5/6/8@100/150/200———腹筋②φcp3，100个/㎡φcp3，200个/㎡注1φcp3，100个/㎡φcp3，100个/㎡或φcp4，50个/㎡水平拉筋④—————————由设计确定CL网架板钢筋①②③在工厂焊接成网架，钢筋④⑤⑥在现场绑扎并满足国家相关规范规定注1：当采用A法计算时，斜插筋可采用φcp3，100个/㎡。94 6.2.3暗梁采用B法时或设置构造墙框柱时，CL墙板在楼面及屋面处均宜按图6.2.3的范围设置暗梁。纵筋配筋率对于一级抗震等级不宜小于0.4和80ft/fy中的较大值；二、三级抗震等级及非抗震设防的房屋高度大于24m时，不应小于4φ14，其余不应小于4φ12。箍筋直径不宜小于6mm，间距不应大于200mm。（a）A法暗梁（b）B法暗梁图6.2.3CL墙板暗梁范围6.2.4CL墙板连梁1连梁计算高度可按下列两种方式考虑。一般宜按下列第一种计算，当截面不满足计算要求时，应按下列第二种高度重新计算，此时对受力较大连梁应采取加强措施，如增设交叉斜筋等。1）按墙体开大洞口（将洞口开至楼板顶面）考虑，参见图6.2.4（a）、（b）。2）按墙体开实际洞口考虑，参见图6.2.4（c）、（d）。2当按第一种连梁高度计算时，连梁的纵筋及箍筋均应满足计算配筋要求，此时窗台下墙体与边缘构件或相邻墙板的连接，应满足抗裂要求。94 当按第二种连梁高度计算时，楼层梁及窗台下墙板作为整体连梁考虑并应可靠连接。其墙板的竖向钢筋应满足连梁计算抗剪箍筋要求（等强度），整体连梁纵向钢筋，应配置在楼层梁底部及窗台下墙板顶面。对楼层梁顶部钢筋可按构造要求设置，对一、二、三级抗震等级房屋高度大于24m时不应小于2φ14，其余不应小于2φ12。（a）A法（b）B法（c）A法（d）B法图6.2.4连梁截面示意图3构造要求1）连梁顶面、底面纵向钢筋伸入墙内钢筋锚固长度，抗震设计时不应小于laE非抗震设计时不应小于la，且不应小于600mm。2）沿连梁全长箍筋构造应等效于相应抗震等级框架梁端箍筋加密区构造要求，箍筋直径不宜小于φ6，间距不应大于150mm。3）顶层连梁纵向钢筋伸入墙体的长度范围内，应配置间距不大于150mm的构造箍筋，其直径同连梁箍筋直径。4）连梁两侧沿梁高范围内应设置纵向构造钢筋（腰筋），其直径不应小于φ10，间距不应大于200mm。对跨高比不大于2.5的连梁，梁两侧纵向构造的钢筋（腰筋）的总面积配筋率不应小于0.3%。6.2.5小墙肢建筑高度不大于36m的结构内部小墙肢应采用L形和T形实体混凝土截面，其截面尺寸对一、二、三级抗震等级应满足图6.2.594 （a）、（b）要求；对四级抗震等级及非抗震设防建筑，应满足图6.2.5（c）、（d）要求。图6.2.5小墙肢一、二、三、四级抗震等级及非抗震设防时纵筋配筋率分别不应小于1.2%、1.0%、0.9%、0.8%、0.7%。其轴压比应分别不大于0.3、0.4、0.5、0.6、0.7。纵筋直径不应小于φ14，且不应大于φ20。柱中箍筋间距不应大于200mm，箍筋直径对一级抗震等级不应小于φ10，二、三级抗震等级及非抗震设防房屋高度大于24m不应小于φ8，四级抗震等级及非抗震设防房屋高度不大于24m时，不应小于φ6，箍筋间距加密区不应大于100mm，非加密区不应大于150mm。箍筋肢距均不应大于200mm。6.2.6建筑物高度不大于36m时，若外墙墙肢长度不超过1.8m，二、三级抗震等级洞边构造边缘构件截面高度可适当减小，但不应小于200mm。其纵筋二级抗震等级不应小于4φ16；三、四级抗震等级及非抗震设防房屋高度大于24m时不应小于4φ14。三、四级抗震等级及非抗震设防房屋高度不大于24m时可按本规程6.1.5加强边框规定执行。94 6.2.7房屋高度不大于24m的四级抗震等级及非抗震设防CL建筑体系住宅，当符合下列要求时，应允许不进行截面抗震计算，但应符合本规程有关要求。其余均应进行抗震计算。1承重墙体布置应均匀、对称、减少质量、刚度偏心。1）横墙：连通内外纵墙的横墙间距不应大于3个开间且不应大于12m，其纵横墙之间连接构造应按构造墙框柱设置。2）纵墙：当房屋宽度大于9m时，除两道外纵墙外，中部尚应布置一定数量的内纵墙，其截面面积不应小于外纵墙截面面积总和的1/3。3）CL墙板局部尺寸限值应满足表6.2.7-1的要求：表6.2.7-1CL墙板局部尺寸限值部位6度7度承重窗间墙最小宽度（m）0.81.0外墙尽端至门窗洞边的最小距离（m）0.60.82纵、横向壁率最小限值应满足表6.2.7-2要求。表6.2.7-2纵、横向壁率最小限值抗震设防烈度6度7度墙体方向纵向横向纵向横向壁率（%）1.51.51.51.8注：当房间长宽比接近于1.0时，横向壁率宜与纵向相同。3CL墙板及实体剪力墙墙底轴压比限值分别不应大于0.3和0.5。4暗梁截面高度不应小于150mm，纵向钢筋不应小于4φ12，箍筋不宜小于φ6@200。5门窗洞口处设置连梁高度：6、7度时不应小于250mm，8度时不应小于300mm，其配筋应不小于在竖向荷载作用下按简支梁的计算配筋，且不应小于4φ14；箍筋面积不应小于φ94 6@100。连梁上下之CL墙板，应与连梁及两侧墙体可靠连接，洞口上下边设不小于2φ10的加强钢筋。6门窗洞边应设置不小于100mm宽的混凝土边框，其构造同本规程6.2.6条相应要求。6.3自承重CL墙板构造要求6.3.1起外围护、填充、隔断、保温作用的自承重CL墙板与结构主体的连接应满足《建筑抗震设计规范》GB50011的相关要求。94 7节能设计7.0.1CL墙板的节能设计除应符合本规程相关规定外尚应符合《民用建筑热工设计规范》GB50176、《严寒、寒冷地区民用建筑节能设计标准》JGJ26、《公共建筑节能设计标准》GB50189等规范及当地节能规程及细则的相关规定。7.0.2CL建筑体系住宅的外墙、不采暖楼梯间墙、阳台栏板应采用CL墙板，电梯间墙、分户墙宜采用CL墙板。CL墙板的平均传热系数不应超过当地规定的限值。当不能满足该限值时，应按相关规定进行建筑节能设计判定。7.0.3CL墙板的边缘构件（暗梁、暗柱）及外门窗洞口等易出现热桥的部位应采取保温措施，并应保证其内表面温度不低于当地室外计算温度条件下露点温度。外墙CL墙板与楼板交接处可采取以下措施进行保温处理。图7.0.3-1CL墙板楼板处节点构造1-高效保温材料7.0.4CL墙板热工设计时考虑斜插钢筋及保温板压缩的影响，保温板导热系数应乘以修正系数α，α应按表7.0.4采用。CL墙板主墙体作为外围护墙体时的热工性能可参见附录B。表7.0.4保温板导热系数的修正系数α94 斜插筋直径（mm）φ3φ4数量（个/m2）10020050100导热系数的修正系数α1.201.421.151.3094 8施工质量验收8.1一般规定8.1.1CL建筑体系工程的施工，应建立健全完善的技术、质量、安全管理保证体系。施工单位应编制承包项目的施工组织设计，包括编制详尽的CL建筑体系工程专项施工技术方案，并经审查批准。施工技术方案应包括CL墙体工程各相关分项工程的施工方案、施工顺序、质量、安全、控制措施。8.1.2CL墙体工程应为主体结构分部的子分部工程，称为CL墙体子分部工程。CL墙体子分部工程可划分为CL网架板的验收、CL网架板预制部分混凝土、CL网架板（CL预制板）的安装、CL墙体普通钢筋、CL墙体模板、CL墙体混凝土浇筑或喷射等分项工程。各分项工程检验批的划分除另有规定外，可根据与施工方式相一致且便于控制施工质量的原则，按工作班、楼层、结构缝或施工段划分为若干检验批。8.1.3对CL墙体子分部工程的质量验收，应在各相关分项工程验收合格的基础上，进行质量控制、资料检查和观感质量验收及结构实体检验。8.1.4分项工程的质量验收应在所含检验批验收合格的基础上进行。8.1.5检验批的质量验收应包括如下内容：1实物检查1）对进场原材料、CL网架板及其它构配件的进场检查和复验，应按进场的批次和产品检查、抽样方案执行；2）94 对混凝土强度，应按国家现行有关标准和本规程规定的抽样检验方案执行；3）本规程中采用记数检验的项目，按抽查总点数的合格点率进行检查。2资料检查应检查原材料、CL网架及其它构配件的产品合格证及进场复验报告、施工过程中重要工序的自检和交接检记录、抽样检验报告、见证检测报告、隐蔽工程验收记录等。8.1.6检验批合格质量应符合下列规定：1主控项目的质量经抽样检验合格；2一般项目的质量经抽样检验合格；当采用计数检验时，除有专门要求外，其项目的合格点率应达80%以上，其余误差不得大于规定误差限值的1.5倍；3具有完整的施工操作依据和质量验收记录。8.1.7检验批、分项工程、CL墙体子分部工程的质量验收记录、验收程序和组织应符合本规程附录C及《建筑工程施工质量验收统一标准》GB50300的相关规定。8.1.8在CL建筑体系工程的施工验收过程中，CL墙体子分部工程中的普通钢筋工程、CL墙体模板工程及现浇混凝土工程可根据施工方法并入主体结构分部工程的现浇钢筋混凝土结构子分部工程或装配式钢筋混凝土结构子分部工程中验收。8.1.9CL墙板的施工可采取一侧（较薄）预制一侧现浇、两侧同时现浇、两侧同时喷射混凝土、一侧（较薄）喷射一侧现浇等的施工工艺，施工单位可根据工程实际情况进行选择。为确保工程质量，应抽取有代表性的墙板按照技术方案进行样板试验，试验合格后方可正式施工。94 8.2CL网架板验收分项工程8.2.1CL网架板装卸及后期应用时严禁丢掷、摔震。现场存放应做好防护架，按使用顺序斜立式存放，严禁长时间受潮、雨淋，现场不应大量存放并严禁明火。8.2.2质量验收标准：主控项目1CL网架板应在明显部位标明拟用的单位工程名称、构件编号。2CL网架板进场应具备产品合格证、出厂质量检验报告、原材料合格证等质量证明文件。检查数量：按生产及进场批次全数检查。检验方法：检查上述相应资料及文件。3进场的CL网架板，在对产品合格证、产品质量证明资料进行核查，对产品标识、形状及尺寸、外观质量进行检查，在合格的基础上按以下检验批对CL网架板的力学性能及保温板材料取样复试。检查数量：同类型的主墙体CL网架板不应大于5000m2，且持续进货时间不超过3个月。同类型的CL网架板是指两侧钢筋焊网的材质、直径及间距均相同。保温板不论厚度差异按上述检验批执行复检。检验方法：CL网架板的力学性能复试应包括网片焊点拉伸试验和网片与腹丝的焊点抗剪试验。每检验批CL网架板各规格网片各取纵、横向拉伸试件1个；腹丝与各规格网片焊点抗剪试件各取1组，每组3个，抗剪试件可在工厂同条件生产工艺下加工。试件要求及试验方法见《钢筋焊接及验收规程》JGJ18中关于电阻点焊的相关规定。试验结果应符合以下规定：1）钢筋网片焊点拉伸试验的结果应不小于钢筋抗拉强度标准值fyk。94 2）每组抗剪试件抗剪力的平均值应符合下式计算的结果：F≥0.3Afy（8.2.2）式中：F——每组试件抗剪力的平均值（N）；A——斜插钢筋（腹筋）截面面积（mm2）；fy——斜插钢筋（腹筋）的屈服强度，冷拔光面钢筋一般为360N/mm2。保温板按国家规范检验其厚度、密度、导热系数、抗压强度、氧指数或燃烧性能。4斜插钢筋二次防腐层的厚度不得小于0.1mm。检查数量：同一检验批内同型号的CL网架板，抽检不少于其数量的10%，且不少于3件，每块CL网架板检查不少于3个斜插钢筋。检验方法：千分尺测量。一般项目5CL网架板的外观质量应符合表8.2.2-1的要求。检查数量：同一检验批内同型号的CL网架板，抽检不少于其数量的10%，且不少于3件。表8.2.2-1CL网架板外观质量要求项目质量要求外观表面清洁、无油污钢筋网片及腹筋无机械损伤，无鳞片状老锈或局部严重锈蚀，腹筋的基层镀锌层及二次防腐层均匀，焊点网片漏焊、脱焊点不超过焊点总数的2%。腹丝与网片钢筋焊接牢固，漏焊、脱焊点不超过总焊点的5%。漏焊、脱焊不得集中分布。网片网格符合设计要求，纵横向钢筋相互垂直保温板不得破损、不得松动6CL网架板应按表8.2.2-2的要求，检查允许偏差项目，检查数量同本条第1款。表8.2.2-2CL网架板允许偏差及检验方法94 项目允许偏差（mm）检验频率检验方法长度+5，-10钢尺检查高度+5，-10钢尺检查两对角线差≤25钢尺检查外伸连接钢筋或网片±20钢尺检查总厚度±10同一块不少于2个侧面钢尺检查保温板厚度+3，0同一块不少于3个点钢尺检查各网片间距±10同一块不少于3个点钢尺检查网片网格（连续3格）±10同一片纵横向各1次钢尺检查8.3CL网架板预制部分混凝土分项工程8.3.1施工应按以下规定执行。1一侧（较薄）预制一侧现浇施工工艺宜按以下工序进行：预制场地的平整、硬化：CL网架板混凝土层较薄一侧向上，水平置于预制场地中；保温层的衬垫（防止保温层位移）和边模的支设；混凝土浇筑、养护（混凝土边界面应避免光面）；CL复合剪力墙边缘构件（暗柱）钢筋绑扎和安装；CL预制板的吊装、就位、节点连接锚筋绑扎；现浇侧模板支设与预制侧加固；CL复合剪力墙现浇侧及其边缘构件自密性混凝土的浇筑、拆模、养护及试块留置。2CL复合剪力墙的预制部分混凝土应根据设计要求的强度等级，采用低流动性细石混凝土，并按《混凝土强度检验评定标准》GBJ107规定分批检验评定。3对CL网架板预制部分混凝土振捣不得采用大功率插入式振捣器。混凝土浇筑及振捣时不得踩踏CL网架板，不得因混凝土浇筑和振捣而出现网架变形、保温板松动或位移。494 当对CL网架板一侧混凝土预制时，其起吊强度应根据同条件养护的标准试件的混凝土强度验算确定，依照施工技术方案吊运并宜采用立式存放。当在CL网架板上进行现浇混凝土垫块等零星混凝土的预制时，可根据实际情况在满足不损伤零星混凝土条件下进行吊运和存放。8.3.2CL墙板预制部分混凝土应满足以下质量验收标准，其余现浇部分混凝土应满足本规程8.6.2相关规定。主控项目1CL网架板预制部分混凝土应满足以下要求按国家现行标准《普通混凝土配合比设计规程》JGJ55的规定，根据混凝土强度等级、耐久性和工作性等要求进行配合比设计。检查方法：检查配合比设计资料。2混凝土工作性能符合施工技术方案要求。现场搅拌时，其原材料每盘称量偏差应符合表8.3.2-1的规定。表8.3.2-1原材料每盘称量的允许偏差材料名称允许偏差水泥、掺合料±2％粗、细骨料±3％水、外加剂±2％注：1各种衡器应定期校验，每次使用前应进行零点校核，保持计量准确；2当遇到雨天或含水率有显著变化时，应增加含水率检测次数，并及时调整水和骨料的用量。检查数量：每工作班抽查应不少于一次。检验方法：复称。3混凝土的强度等级必须符合设计要求。用于检查混凝土强度的试件应在混凝土的浇筑地点随机抽取留置。检查数量：取样与试件留置应符合《混凝土结构工程施工质量验收规范》GB50204相关规定。检验方法：检查施工记录及试件强度试验报告。4混凝土垫块等零星混凝土浇筑时，其规格、间距、布置形式应符合施工技术方案要求。94 检查数量：每工作班抽检不少于10％。检验方法：观察、钢尺测量。5除上述规定外，一侧预制混凝土施工工艺尚应按《混凝土结构工程施工质量验收规范》GB50204关于预制构件的主控项目检查。一般项目6CL网架板的预制部分混凝土施工前应按设计图纸及施工技术方案对其支垫方式、模具、预埋件及预留孔、洞进行查验。CL网架板的支垫应保证浇筑混凝土时保温板无下垂变位。模板支撑牢固，预埋预留无遗漏且位置正确。检查数量：全数检查。检验方法：观察、钢尺检查。7CL墙板预埋铁件的形状、尺寸、材质、焊接质量均应满足设计要求，埋件尺寸允许偏差满足表8.3.2-2要求。检查数量：不少于总量的5％，且不少于3件。表8.3.2-2CL墙板预埋件制作的允许偏差项目允许偏差（mm）检验方法预埋件长、宽＋5，0钢尺检查锚筋长±5间距±10表面平整±2预埋螺栓或吊钩长度＋10，08CL预制板制作完成脱模后，应对照设计图纸对其几何尺寸和外观质量进行检查。混凝土外观质量不宜有一般缺陷。一般缺陷的界定及处理按《混凝土结构工程施工质量验收规范》GB50204相关规定执行。CL预制板的允许偏差项目应符合表8.3.2-3的规定。检查数量：同一检验批同型号的构件，检查不少于构件数量的10％，且不少于3块。94 表8.3.2-3CL预制板允许偏差及检验方法项目允许偏差（mm）检验方法预制混凝土部分长度0，－10钢尺检查高度0，－10钢尺检查厚度＋6，0钢尺检查整体弯曲3拉线，钢尺量最大侧向弯曲局部翘曲5调平尺在两端量测预制混凝土平整度52米靠尺和塞尺检查预埋设施中心线位置预埋件6钢尺检查预埋管、预留孔3钢尺检查预埋螺栓3钢尺检查预埋螺栓外露长度＋10，0钢尺检查预留洞中心线位置10钢尺检查预留洞尺寸＋10，0钢尺检查8.4CL网架板（CL预制板）安装分项工程8.4.1施工应按照以下规定执行。1CL网架板（CL预制板）拼接和吊装前，应对其编号、型号、规格、连接钢丝及埋件、预留孔等进行核对。2CL网架板（CL预制板）安装前须依照设计图纸核对基础或楼面相应的位置的标高及预留连接（搭接）钢筋、埋件等，并对CL预制墙板的连接件进行核对。符合设计要求方可进行安装。3按照施工技术方案实施CL网架板（CL预制墙板）的吊运、安装和临时固定。CL预制墙板起吊时应视情况采取附加刚性支架等加强措施，防止CL预制墙板吊点的局部受压破坏及阴角部位开裂。起吊时绳索与构件水平面夹角不宜小于45°。应有可靠的安全措施，保证CL预制墙板吊运、安装的安全。安装就位后按照施工技术方案采取临时固定措施，以保证其稳定。8.4.2质量验收标准：94 主控项目1在基础或楼面上安装CL网架板（预制板），基础或楼面的混凝土强度必须达到设计要求。当设计无具体要求时，应在混凝土强度不少于10N/mm2或具有足够的支撑时方可安装。检查数量：全数检查。检验方法：检查施工纪录。2CL网架板（CL预制板）安装节点处理应符合设计要求。检查数量：全数检查。检验方法：观察、钢尺检查。3CL网架板（CL预制板）安装的轴线位置与垂直度允许偏差应符合表8.4.2-1的规定。检查数量：同一检验批同型号的构件不少于10%，且不少于3块。表8.4.2-1CL网架板（CL预制板）安装的允许偏差及检验方法项目允许偏差（mm）检验方法轴线位置偏移4钢尺检查垂直度5经纬仪或吊线、钢尺检查注：检查轴线应沿纵横两个方向量测，并取其中的较大者。4CL网架板保温层拼装时，应对缝紧密，最大板缝不应超过20㎜，否则应采用聚氨酯填充。检查数量：每个检验批不少于20%。检验方法：观察、塞尺检查。一般项目5CL网架板（CL预制板）安装前应按照设计要求在相应部位标志中心线、安装线、标高等控制尺寸和控制线并进行检验。检查数量：全数检查。检验方法：观察，钢尺量测。94 6CL网架板（CL预制板）安装的一般尺寸允许偏差应符合表8.4.2-2的规定。检查数量：同一检验批同型号的构件不少于10%，且不少于3块。表8.4.2-2CL预制墙板安装的一般尺寸允许偏差项目允许偏差（mm）检验方法节点中心起的纵向长度预制墙板0，-10钢尺检查板顶面标高预制墙板顶0，-10水准仪或拉线、钢尺检查预埋件中心线位置预埋件8钢尺检查预埋螺栓4预留洞中心线位置10尺寸+10，0注：检查中心线位置时，应沿纵横两个方向量测，并取其中较大者。8.5CL墙板普通钢筋及模板分项工程8.5.1CL墙板普通钢筋及模板工程按《混凝土结构工程施工质量验收规范》GB50204相关规定执行。8.6CL墙板现浇混凝土分项工程8.6.1施工：两侧同时现浇施工工艺宜按以下工序进行：1CL网架板两侧用以固定保温层位置的卡具的制作与安装；2CL墙板边缘构件（暗柱）钢筋绑扎和安装；3CL网架板的吊装、就位、节点连接锚筋绑扎；4模板支设；5CL墙板两侧及其边缘构件自密性混凝土的浇筑、拆模、养护及试块留置。CL墙板的现浇混凝土部分施工应采用工作性能良好，掺加减水剂，水灰比小的自密性混凝土，且混凝土浇筑时不得采用插入式振捣器对墙板直接振捣，但可以采用其它辅助振捣方式。CL墙板94 竖向边缘构件应和墙体现浇混凝土同时浇筑，墙顶边缘构件可与楼、屋面结构同时浇筑。施工工艺可参照本规程附录D执行。8.6.2质量验收标准：CL墙板现浇混凝土工程的质量验收除应按国家标准《混凝土结构工程施工质量验收规范》GB50204相关规定执行外，对外观质量和尺寸偏差尚应按本规程执行。主控项目1现浇结构的外观质量不应有严重缺陷。对已经出现的严重缺陷，应由施工单位提出技术处理方案，并经监理（建设）单位认可后进行处理。对经处理的部位，应重新检查验收。检查数量：全数检查。检验方法：观察，检查技术处理方案。2现浇结构不应有影响结构性能和使用功能的尺寸偏差。混凝土设备基础不应有影响结构性能和设备安装的尺寸偏差。对超过尺寸偏差且影响结构性能和安装、使用功能的部位，应由施工单位提出技术处理方案，并经监理（建设）单位认可后进行处理。对经处理的部位，应重新检查验收。检查数量：全数检查。检验方法：量测，检查技术处理方案。一般项目3CL墙板允许偏差应符合表8.6.2的规定。94 检查数量：按楼层、结构缝或施工段划分检验批。在同一检验批内，应抽查构件数量的10％，且不少于3件，或有代表性的自然间10％，且不少于3间。表8.6.2CL墙板一般尺寸允许偏差项目允许偏差（mm）检验方法轴线位置5钢尺检查垂直度层高8经纬仪或吊线、钢尺检查全高（H）H/1000且≤30经纬仪、钢尺检查标高层高0，－10水准仪或拉线、钢尺检查全高（H）±30钢尺检查CL复合剪力墙截面尺寸＋8，－5钢尺检查表面平整度82米靠尺和塞尺检查预埋设施中心位置预埋件10钢尺检查预埋螺栓5钢尺检查预埋管、预留孔5钢尺检查预留洞中心线位置15钢尺检查两侧混凝土厚度±5钻芯取样或预留观测孔保温板及钢筋网相对位移10注：检查中心线位置时，应沿纵、横两个方向测量，并取其中的较大值。8.7CL墙板喷射混凝土分项工程8.7.1施工：一侧或两侧喷射混凝土施工工艺宜按以下工序进行：1混凝土试配、设备调试等前期准备工作；2CL墙板边缘构件钢筋绑扎；3CL网架板的吊装、就位、节点连接锚筋绑扎；4混凝土的喷射及试块留置；5混凝土的养护；6一侧喷射一侧浇筑时按本规程第8.6.1条进行现浇混凝土的模板支设和浇筑。施工工艺可参照本规程附录E执行。8.7.2质量验收标准：CL墙板喷射混凝土工程的质量验收94 除两侧混凝土层厚度外均应按本规程8.6.2相关规定执行且尚应满足以下要求：主控项目1喷射混凝土抗压强度满足设计要求。检查数量：采用同材料、同配合比、同喷射工艺的喷射混凝土可划分为一个检验批，在同一检验批中，每一工作班的每50m3或小于50m3混凝土应在喷射现场随机至少制取一组（3块）用于检验混凝土强度的试块。检验方法：检查施工记录及试件强度试验报告。试块的制作方法及强度的合格判定应满足本规程附录F。一般项目2喷射混凝土层厚度的允许偏差值为：+8mm或-5mm。检查数量：按楼层、结构缝或施工段划分检验批。在同一检验批内，应抽查构件数量的10%，且不少于3件，或有代表性的自然间10%，且不少于3间。检验方法：钢尺检查8.8工程验收8.8.1CL墙体子分部工程施工质量验收，应提供下列文件和记录：1设计变更文件；2原材料及CL网架板出厂合格证及进场复验报告；3钢筋接头的试验报告；4CL墙体工程施工记录；5混凝土试件的性能试验报告；6隐蔽工程验收记录；7子分部工程、分项工程和检验批验收记录；8混凝土结构实体检验记录；94 9工程的重大质量问题的处理方案和验收记录；10其它必要的文件和记录。8.8.2CL墙体子分部工程施工质量验收合格应符合下列规定：1有关分项工程质量验收合格；2应有完整的质量控制资料；3观感质量验收合格；4结构实体检验结果满足国家相关规范规定。8.8.3当CL墙体子分部工程施工质量不符合要求时，应按下列规定进行处理：1经返工、返修或更换构件、部件的检验批，应重新进行验收；2经有资质的检测单位检测鉴定达到设计要求的检验批，应予以验收；3经有资质的检测单位检测鉴定达不到设计要求，但经原设计单位核算并确认仍可满足结构安全和使用功能的检验批，可予以验收；4经返修或加固处理能够满足结构安全使用要求的分项工程，可根据技术处理方案和协商文件进行验收。94 附录ACL墙板构造节点CL墙板与边缘构件的构造节点可按表A.0.1选用。表A.0.1-1CL墙板与墙框柱及加强边框的构造节点①A法阳角构造墙框柱②B法阳角构造墙框柱③A法阴角构造墙框柱④B法阴角构造墙框柱⑤A法构造暗柱⑥B法构造暗柱94 A法端部暗柱B法端部暗柱A法洞口边加强构造B法洞口边加强构造A法构造墙翼柱B法构造墙翼柱94 地圈梁处竖向构造连接A法楼板处竖向构造连接一A法楼板处竖向构造连接二B法楼板处竖向构造连接一B法楼板处竖向构造连接二B法室内楼板处竖向构造连接一94 B法室内楼板处竖向构造连接二屋面板处竖向构造连接一屋面板处竖向构造连接二表A.0.1-2CL墙板与构造边缘构件的构造节点阳角构造角柱一阴角构造角柱一94 阳角构造角柱二阴角构造角柱二阳角构造角柱三阴角构造角柱三阳角构造角柱四阴角构造角柱四94 构造暗柱做法一构造暗柱做法二构造墙翼柱做法一构造墙翼柱做法二构造墙翼柱做法三构造墙翼柱做法四94 构造墙翼柱做法五构造端部暗柱地圈梁处竖向构造连接楼板处竖向构造连接屋面板处竖向构造连接94 表A.0.1-3CL复合剪力墙与约束边缘构件的构造节点阳角构造边缘转角柱做法阴角构造边缘转角柱做法构造边缘翼柱做法构造边缘暗柱做法楼板处竖向构造连接94 表A.0.1-4自承重CL墙板与主体的连接构造节点自承重CL墙板与框架柱构造连接一自承重CL墙板与框架柱构造连接二表A.0.1-5自承重CL墙板与钢结构主体的连接构造节点自承重CL墙板与钢结构主体的构造连接94 附录BCL墙板热工性能B.0.1CL墙板热工性能参考值见表B.0.1。表B.0.1-1CL墙板热工性能（腹丝直径3，100个/㎡）保温板厚度（mm）较薄侧混凝土厚度（mm）较厚侧混凝土厚度（mm）墙体总厚度（mm）墙体总传热系数K（w/m²•k）热惰性指标DEPSXPSEPSXPS3050501301.2461.0361.2031.2611001801.2031.0061.6971.7551602401.1550.9732.292.3497050501300.6260.5061.4891.6251001800.6150.4991.9832.1191602400.6030.4912.5762.7128050501300.5570.4491.5601.7161001800.5480.4432.0542.2101602400.5380.4372.6472.8039050501300.5020.4031.6311.8071001800.4950.3992.1262.3011602400.4860.3932.7192.89410050501300.4560.3661.7031.8981001800.4500.3622.1972.3921602400.4430.3582.7902.985表B.0.1-2CL墙板热工性能（腹丝直径3，200个/㎡）保温板厚度（mm）较薄侧混凝土厚度（mm）较厚侧混凝土厚度（mm）墙体总厚度（mm）墙体总传热系数K（w/m²•k）热惰性指标DEPSXPSEPSXPS3050501301.4081.1801.1701.2191001801.3531.1411.6641.7131602401.2931.0982.2572.3067050501300.7240.5881.4111.5261001800.7100.5781.9052.0211602400.6920.5672.4982.6148050501300.6460.5221.4711.6031001800.6340.5151.9662.0971602400.6200.5062.5592.6909050501300.5830.4701.5321.6801001800.5730.4642.0262.1741602400.5620.4572.6192.76710050501300.5310.4271.5921.7571001800.5230.4222.0862.2511602400.5140.4162.6792.84494 表B.0.1-3CL墙板热工性能（腹丝直径4，50个/㎡）保温板厚度（mm）较薄侧混凝土厚度（mm）较厚侧混凝土厚度（mm）墙体总厚度（mm）墙体总传热系数K（w/m²•k）热惰性指标DEPSXPSEPSXPS3050501301.2071.0021.2121.2731001801.1660.9741.7061.7671602401.1210.9422.2992.3607050501300.6040.4871.5101.6531001800.5930.4812.0042.1471602400.5810.4732.5982.7408050501300.5370.4321.5851.7471001800.5280.4272.0792.2421602400.5190.4202.6722.8359050501300.4830.3881.6591.8421001800.4760.3832.1542.3371602400.4690.3782.7472.93010050501300.4390.3521.7341.9371001800.4340.3482.2282.4311602400.4270.3442.8213.024表B.0.1-4CL墙板热工性能（腹丝直径4，100个/㎡）保温板厚度（mm）较薄侧混凝土厚度（mm）较厚侧混凝土厚度（mm）墙体总厚度（mm）墙体总传热系数K（w/m²•k）热惰性指标DEPSXPSEPSXPS3050501301.3211.1031.1861.2401001801.2731.0691.6811.7351602401.2191.0312.2742.3287050501300.6710.5441.4501.5761001800.6590.5351.9442.0701602400.6440.5262.5372.6638050501300.5980.4831.5161.6601001800.5880.4762.0102.1541602400.5760.4682.6032.7479050501300.5390.4341.5821.7441001800.5310.4282.0762.2381602400.5210.4222.6692.83110050501300.4900.3941.6481.8281001800.4840.3902.1422.3221602400.4760.3842.7352.91594 附录C各分项工程检验批质量验收记录C.0.1CL网架板检验批质量验收记录见表C.0.1。C.0.2CL网架板预制部分混凝土检验批质量验收记录见表C.0.2。C.0.3CL网架板（CL预制板）安装检验批质量验收的记录见表C.0.3。C.0.4CL墙板现浇混凝土检验批质量验收记录见表C.0.4。94 表C.0.1CL网架板检验批质量验收记录工程名称分项工程名称验收部位施工单位项目经理施工执行标准名称复合保温钢筋焊接网架混凝土剪力墙（CL建筑体系）技术规程专业工长分包单位分包项目经理施工班组长检控项目序号技术规程的规定施工单位检查评定记录监理（建设）单位验收意见主控项目1标志要求8.2.22质量证明文件8.2.23力学性能复试8.2.24保温板性能8.2.25腹筋二次防腐+0.1mm一般项目1外观质量检查8.2.22网架板尺寸偏差8.2.2项目允许偏差（mm）测量值（mm）（1）长度＋5，－10（2）高度＋5，－10（3）两对角线差25（4）锚固筋或网片±20（5）总厚度±10（6）保温板厚度+3（7）各网片间距±10（8）网格（连续3格）±10施工单位检查评定结果项目专业质量检查员：年月日监理（建设）单位验收结论监理工程师（建设单位项目专业技术负责人）：年月日94 表C.0.2CL网架板预制部分混凝土检验批质量验收记录工程名称分项工程名称验收部位施工单位项目经理施工执行标准名称复合保温钢筋焊接网架混凝土剪力墙（CL建筑体系）技术规程专业工长分包单位分包项目经理施工班组长检控项目序号技术规程的规定施工单位检查评定记录监理（建设）单位验收意见主控项目1混凝土配合比8.3.22砼配比检查8.3.23砼试件8.3.24零星混凝土8.3.25预制侧混凝土8.3.2一般项目1支模检查8.3.22预制板编号8.3.23预埋件检查8.3.2项目允许偏差（mm）测量值（mm）（1）预埋板长、宽0，＋5锚筋长±5间距±10表面平整±2（2）预埋螺栓长+10,04预制板偏差8.3.2（1）预制砼部分长度0，－10高度0，－10厚度+6,0保护层（2）整体弯曲3（3）局部翘曲5（4）预制砼侧平整度5（5）预埋设施中心线位置件6管3栓3（6）螺栓外露长+10,0（7）预留洞中线10（8）预留洞尺寸+10,0施工单位检查评定结果项目专业质量检查员：年月日监理（建设）单位验收结论监理工程师（建设单位项目专业技术负责人）：年月日94 表C.0.3CL网架板（预制板）安装检验批质量验收记录工程名称分项工程名称验收部位施工单位项目经理施工执行标准名称复合保温钢筋焊接网架混凝土剪力墙（CL建筑体系）技术规程专业工长分包单位分包项目经理施工班组长检控项目序号技术规程的规定施工单位检查评定记录监理（建设）单位验收意见主控项目1支撑CL预制板的基础或楼板强度8.4.22节点处理8.4.23CL预制板检查8.4.2项目允许偏差（mm）测量值（mm）（1）轴线位置偏移4（2）垂直度5一般项目1标志线检查8.4.22安装偏差8.4.2项目允许偏差（mm）测量值（mm）（1）节点中心起的纵向长度0，－10（2）板顶面标高0，－10（3）中心线位置预埋件8预埋栓4（4）预留洞中心线位置10尺寸＋10，0施工单位检查评定结果项目专业质量检查员：年月日监理（建设）单位验收结论监理工程师（建设单位项目专业技术负责人）：年月日94 表C.0.4CL墙板现浇混凝土检验批质量验收记录工程名称分项工程名称验收部位施工单位项目经理施工执行标准名称复合保温钢筋焊接网架混凝土剪力墙（CL建筑体系）技术规程专业工长分包单位分包项目经理施工班组长检控项目序号技术规程的规定施工单位检查评定记录监理（建设）单位验收意见主控项目1外观质量8.6.22严重偏差处理8.6.2一般项目1CL复合剪力墙尺寸偏差8.6.2（1）项目允许偏差（mm）测量值（mm）（2）轴线位移5（3）垂直度层高8全高（H）H/1000且≤30（4）标高层高0，－10全高（H）±30（5）截面尺寸＋8，－5（6）表面平整度8（7）预埋设施中心位置预埋件10预埋螺栓5预埋管5（8）预留孔中心线位置15（9）混凝土层厚度±5（10）苯板及钢筋网位移10施工单位检查评定结果项目专业质量检查员：年月日94 监理（建设）单位验收结论监理工程师（建设单位项目专业技术负责人）：年月日附录DCL建筑体系复合剪力墙现场浇筑施工工艺D.1特点整体性良好；稳定性提高；保温层技术措施得当，可以防止普通做法的保温层外维护层脱落、开裂等质量通病。D.2适用范围适用于所有CL建筑体系中CL墙板现场整体现浇工程的施工和采用CL建筑体系保温技术的高层混凝土剪力墙现浇工程的施工。D.3工艺原理CL网架板中的保温层虽然通过斜插钢筋进行了固定，但是在两侧混凝土浇筑时若高差超出一定范围，在侧压力作用下保温板会产生侧向位移。通过在CL网架板两侧按一定间距设置混凝土垫块，并控制两侧混凝土浇筑速度和高差可以确保CL墙板两侧混凝土浇筑达到表观质量要求。D.4工艺流程CL网架板备料、进场→混凝土垫块的制作→边缘构件（暗柱）钢筋绑扎→CL网架板安装就位→CL网架板周边钢筋连接及管线敷设→模板支设→两侧混凝土的同时浇筑→模板拆除→混凝土养护D.5施工要点D.5.1施工准备1技术准备工作94 必须熟悉CL建筑体系特点及施工工艺和相关标准。熟悉施工图纸，组织施工图纸的自审、会审和现场签证。准备自密实混凝土的试配工作。首次参与CL建筑体系工程施工的主要技术人员要经过相关技术培训并合格。培训内容应包括：相关技术规程学习、施工工艺标准、节点构造处理、现场施工学习等。2场地准备工作CL建筑体系施工中，预制CL网架板混凝土垫块及存放CL网架板均需要一定面积的施工场地。场地宜设在施工现场，且在吊装设备工作范围之内。场地的面积根据CL网架板的数量、施工进度及现场实际情况确定。D.5.2CL网架板的备料、进场1CL网架板的提料CL网架板为非标准块，需要根据施工图中CL墙板的布置情况，依据施工图中的节点详图和相关技术规程结合施工缝留设情况对CL墙板进行分解。详细表述出CL网架板的规格、尺寸、周边节点特征、数量、位置等情况，通过定单形式提前与专业生产厂家沟通生产及供货计划。2CL网架板的进场CL网架板应根据使用进度提前进场。装卸时严禁摔震、踩踏。CL网架板应按照使用顺序存放在干燥平整的场地，搭设临时护架，并且采用斜立式存放。当存放时间较长时应作好防雨、防潮、防风的防护措施。D.5.3混凝土垫块的制作以下方法中，若较厚侧混凝土截面大于较薄侧混凝土截面厚度3倍，可只在较薄侧浇筑混凝土垫块。除此方法外，还可采用定制专用塑料卡件来代替混凝土垫块的方法进行施工。1材料94 为了减小垫块的干缩和缩短模具的使用周期，应采用低塌落度细石混凝土。混凝土强度等级应比设计要求提高一个等级。因为制作垫块的混凝土用量很少，而且使用较慢，因此建议采用现场随用随拌的原则。但必须注意混凝土应拌和均匀，配比准确。2模具采用PVC管或马口铁皮等材料卷制，并根据CL网架板钢筋距离留设豁口。模具之间应尽量避免误差。模具的数量根据使用周期和完成任务量确定。3形状为了便于浇筑时墙体混凝土的通过和避免出现因应力集中而产生干缩裂缝，垫块应做成圆台形状或圆柱形状。垫块厚度（圆台高度）与该侧混凝土层保持一致（一般宜略小3mm左右）。较厚一侧垫块外表面（圆台上底）直径宜在50mm～60mm之间；与苯板接触面（圆台下底）直径宜在80mm～90mm之间。较薄一侧垫块外表面（圆台上底）直径宜在40mm～50mm之间；与苯板接触面（圆台下底）直径宜在60mm～70mm之间（见图D.5.3）。4位置及间距垫块应位于钢筋网片网格及斜插筋交叉焊点处；垫块呈矩形或梅花形均匀分布，中心行距及列距均不宜大于500mm；宽度在800mm以下的CL网架板，可以只制作一列垫块；网架板两侧的垫块中心宜相互对正，误差不应大于50mm（见图D.5.3）。当两侧垫块不能位于斜插筋焊点处时，可另插与CL复合剪力墙墙体总厚度相等的φ5钢筋将两侧垫块连为一体。94 图D.5.3CL网架板混凝土垫块详图1—混凝土垫块5制作应按施工组织顺序制作CL网架板的垫块。垫块制作时，宜先制作较厚一侧。制作垫块时，先将CL网架板水平放置在场地中，将模具按要求扣放在网架板上，模具的豁口与钢丝相吻合，模具与苯板接触紧密混凝土垫块宜份两次填加和捣实。完毕后刮去多余混凝土，使垫块高度和模具高度一致，并将顶面抹平。一侧混凝土垫块预制完成后水平放置硬化，可适当浇水养护。至少两天后方可进行另一侧垫块的制作。另一侧垫块制作完成后硬化亦不少于两天方可开始网架板的安装支模。以上时间可根据施工现场气温及外加剂填加情况进行调整。6存放垫块制作完毕后，如果不急于使用，可将网架板按使用顺序斜立或水平码放。码放时应加方木衬垫，注意保护好混凝土垫块，不得出现网架板架空。D.5.4CL网架板安装就位1CL网架板安装94 应根据施工段划分、安装顺序、CL网架板编号对应施工图轴线位置安装。安装采用塔吊吊装方式进行。在CL网架板吊装的过程中，采用在CL复合剪力墙上部较厚一侧一排垫块下穿φ50钢管或方木作为扁担，吊索吊起扁担使CL复合剪力墙就位，如图D.5.4所示。也可根据塔吊工作性能采用架箱成批吊装。图D.5.4CL网架板吊装1—吊环；2—吊索；3—钢架管或木方CL复合剪力墙的吊装一般采用逐间封闭式吊装或双间封闭式吊装。根据引测到施工平面的水平和垂直控制线，用墨线放出CL复合剪力墙及内隔墙的轴线和边线及门窗洞口位置线、暗柱等边缘构件结点线等，并在相应位置标注墙板编号。起吊应垂直、平稳，绳索与墙板水平夹角不宜小于45度。各吊点要受力均匀。如果墙板因开洞口太大导致墙板刚度不够时，应通过夹方木或钢管，挑在水平两块垫块下面增加墙板的平面稳定性。2CL网架板就位墙板就位时，应对准墙板边线，尽量一次就位，以减少撬动。如果就位误差较大，应将墙板重新吊起调整。校正墙板垂直度时，可以采用在墙板底部垫铁楔或木楔的方法，也可以采用水平螺栓调节。94 3临时固定墙板吊装就位后，采用钢管搭设临时护架，保证墙板的稳定性。临时护架可以采用操作平台法和工具式斜支撑法。无论使用何种支撑方法，护架必须具有自身的稳定性和足够的刚度、强度。D.5.5大模板的安装1在CL网架板安装就位后即要进行墙体大模板的支设，其中大模板安装的施工工艺参见《大模板施工工艺标准》及相关施工工法内容即可。而与此相关的工艺标准和工法有区别之处就是模板的密封措施。CL建筑体系与普通剪力墙结构最大的区别就是CL复合剪力墙要使用自密实混凝土进行混凝土的浇筑。因此，要求模板的任何一个边角部位都不得留有孔洞和缝隙，以防止漏浆现象的发生。具体措施如下：2在大模板就位时，在大模板下部铺垫砂浆或就位后勾砂浆缝，防止大模板下部返浆；3在门窗洞口的木框上用木螺丝固定增设钢板护角，采取加厚木板边框和增加对角支撑，以保证木框的整体刚度和防止角部变形漏浆。4在所有模板的拼接缝部位均采用压海绵密封条的措施。5局部部位必要时可采用粘贴塑料胶带或打密封胶等辅助措施，切实保证避免水泥砂浆泄漏。6洞口阴角等死角部位应留设通气孔，混凝土浇筑时应及时观察，混凝土充满后立即进行封堵。D.5.6混凝土浇筑1混凝土工作性能94 CL复合剪力墙中因钢筋密集、混凝土截面很小，不能采用普通混凝土进行浇筑，也不得采用振捣器进行插入式振捣。因此，采用设计强度等级的自密实高性能混凝土，该自密实混凝土应达到以下工作性能（5秒）：塌落度：260mm～280mm；扩展度：600mm～750mm；和易性良好，无目视泌水、离析现象。2自密性混凝土材料要求无论采用商品混凝土还是现场搅拌混凝土，其材料应满足以下要求：胶结材料：水泥宜采用42.5的硅酸盐、普通硅酸盐水泥、矿渣硅酸盐水泥。水泥的质量应符合现行的水泥国家标准。粗骨料：石子宜采用粒径为5mm～10mm，连续级配的卵石或碎石，并符合《普通混凝土用卵石或碎石质量标准及检验方法》JGJ53—79的标准。细骨料：砂子由于砂浆中砂子体积较大，宜选用细度模数较大的中砂（细度模数≥2.6），且符合《混凝土用砂质量标准及检验方法》JGJ52—79。水：采用洁净的饮用水。掺合料：自密性混凝土中应掺加Ⅰ、Ⅱ粉煤灰或磨细矿渣及少量膨胀剂等掺合料。掺合料使用前应作好试配，尽量使用需水比小的粉煤灰。3混凝土浇筑CL复合剪力墙中的自密性混凝土宜按图D.5.6的顺序浇筑。自密性混凝土适合于泵送，用吊斗浇筑时，应使出料口和模板入口距离尽量小，必要时可加串筒或溜槽，以免产生离析。浇筑时，应及时观测两侧混凝土浆面高差，并应控制在400mm以内。94 图D.5.6自密性混凝土浇筑顺序示意图1—柱；2—梁；↓表示浇筑位置；a～d表示浇筑顺序4混凝土的振捣自密性混凝土为了达到表面光洁的目的，可以实行模板外的辅助振动。一般采用皮锤、小型平板震动器或振捣棒随着混凝土的浇筑从下往上震动。在钢筋构造复杂的暗柱或复合剪力墙中部，可在浇筑时采用螺纹钢筋进行适量插捣，插捣时不得触及CL网架板的斜插筋。5混凝土的养护CL复合剪力墙中的混凝土截面较薄，通常室外侧只有50mm。为了防止产生干缩裂缝，应在模板拆除后立即涂刷养护剂或覆盖浇水进行养护，且养护时间应比普通混凝土延长24小时以上。D.6材料CL复合剪力墙中CL网架板应满足本规程相关规定。D.7机具CL复合剪力墙在浇筑前的CL网架板重量较轻，一般不高于20kg/m2，因此可采用普通塔吊进行吊装施工。D.8劳动力组织CL复合剪力墙施工应有专门技术人员进行提料，并按施工进度设置混凝土垫块制作人员和吊装小组。模板工人根据施工进度和工程量确定。94 D.9安全要求CL网架板在存放时和吊装时均应作好防风措施，当风力大于5级时应避免进行单片吊装。CL网架板在施工现场存放及安装过程中要远离火源，施工现场要做好消防准备。C墙板中CL网架板为工厂化定制生产，施工现场无需二次加工，不产生建筑垃圾；用于其浇筑的自密实混凝土在浇筑过程中不必震捣，解决了普通混凝土浇筑噪音扰民问题。D.10质量要求CL网架板按照本规程相关规定执行；混凝土浇筑质量按照《混凝土结构工程施工质量验收规范》GB50204相关规定执行。94 附录ECL建筑体系复合剪力墙现场喷射施工工艺E.1特点抗震性能提高；保温层与建筑同寿命；施工速度快；节省模板。E.2适用范围CL墙板及两侧同时喷射混凝土或一侧喷射一侧现浇混凝土工艺。E.3工艺原理E.3.1控制混凝土性能：通过控制混凝土原材料性能、水灰比、外加剂掺量、投料顺序、搅拌时间等，使混凝土工作性能达到喷射施工的要求。避免落地灰较多和堵塞喷射设备。E.3.2控制设备指标：通过控制混凝土喷射机的风压、喷注速度来达到混凝土密实的效果。E.3.3控制施工方法：通过控制混凝土喷射的顺序、角度、距离、时间等达到混凝土粘接牢固、回弹量少、质地均匀、整体密实的要求。E.4工艺流程混凝土试配、设备调试等前期准备工作→CL网架板的检验与安装→CL网架板的临时固定→CL网架板周边钢筋连接及管线敷设→混凝土的喷射→混凝土的养护E.5施工要点E.5.1设备要求：采用注塞式稠密流混凝土喷射机。E.5.2准备工作1技术准备熟悉CL建筑体系特点及注塞式稠密流喷射混凝土施工工艺；熟悉施工图纸。首次参与CL建筑体系工程喷射施工的主要技术人员要经过相关技术培训并成绩合格。培训内容应包括：相关技术学习、施工工艺标准、节点构造处理、现场施工学习等。94 2现场准备1）、根据施工图纸放好轴线、墙边线及各门窗洞口的控制线。2）、按施工图纸要求进行基础及基础圈梁的施工，并在基础圈梁施工时按要求预留与CL网架板竖向连接的连接钢筋。3）、应做好混凝土的试配及喷射机的调试检查工作。3原材料准备1）、胶凝物：水泥应优先采用硅酸盐或普通硅酸盐水泥，其强度等级不应低于32.5；粉煤灰等级应在二级以上。2）、粗骨料：应采用坚硬耐久性好的卵石或碎石，粒径不应大于12㎜，且其中5㎜筛余量不得大于60%。当混凝土截面厚度小于50㎜时，粗骨料粒径不应大于8㎜。3）、细骨料：应采用中粗砂，细度模数不宜小于2.5。4）、外加剂：可掺加纤维素、硅灰等增粘剂，掺量为胶凝物的0.8‰~1.0‰。4机械准备1）、应采用专用注塞式稠密流混凝土喷射机；配套空气压缩机单机供风量不宜小于3m3/min，用于三层以下混凝土喷射时，供气量不宜小于2.4m3/min，且风压不宜小于0.4MPa。输气管道主管道孔径不应小于20㎜，喷枪内输气管孔径不小于10mm。E.5.3CL网架板的备料、进场1CL网架板的提料94 CL网架板为非标准块，需要根据施工图中CL复合剪力墙的布置情况，依据施工图中的节点详图和相关技术规程结合施工缝留设情况对CL复合剪力墙进行分解。详细表述出CL网架板的规格、尺寸、周边节点特征、数量、位置等情况，通过定单形式提前与专业生产厂家沟通生产及供货计划。2CL网架板的进场CL网架板应根据使用进度提前进场。装卸时严禁摔震、踩踏。CL网架板应按照使用顺序存放在干燥平整的场地，搭设临时护架，并且采用斜立式存放。当存放时间较长时应作好防雨、防潮、防风、防火的防护措施。E.5.4CL网架板的检验与安装1CL网架板的检验CL网架板安装前，应按本技术规程所规定的检验批及检测内容进行复试。2CL网架板的安装CL网架板检验合格后，进行安装就位。安装就位时，尺寸较小的可以采用人工直接安装；尺寸较大的可以采用设备吊装，人工辅助就位。安装就位后，应及时按照设计要求采用绑扎钢筋焊网对CL网架板进行搭接固定。E.5.5CL网架板的临时固定1冲筋或安装控制件为了保证混凝土层的厚度及墙体垂直度，应在CL网架板安装就位后安装控制件。控制件可采用方形钢管竖向绑扎在CL网架板钢筋焊网的外侧，起到冲筋的作用。方管的绑扎必须在焊点处，且不得产生水平方向及墙面外的位移，间距在2米左右。较厚侧可采用固定短钢筋等方式设置喷射厚度标志，其间距宜为1000~1500㎜。2CL网架板临时固定94 冲筋完毕后，应根据控制件对CL网架板进行垂直校正，并采用钢管脚手架对其进行临时固定。临时固定完毕，按设计图纸要求进行螺栓、锚固钢筋、搭接焊网的安装及绑扎。E.5.6混凝土的喷射1准备工作1）墙体内的设备管线、电盒等敷设完毕并进行固定；大型窗洞口、构造柱等钢筋间距较大部位应根据控制线支设边模。2）CL复合剪力墙与楼板接茬等位置，应进行凿毛处理，并用压缩空气和水交替冲洗干净。3）调试混凝土喷注机，测试气压、油压是否满足说明书要求。2混凝土1）原材料：骨料使用前应进行过筛，含泥量大时应进行冲洗。2）配合比：水灰比宜为0.5、砂率宜为0.45~0.55、水灰比宜为0.5~0.55，胶骨比宜为1：3.5~4.5。配合比应通过试喷结果确定。3）塌落度：应控制在80㎜~120㎜。4）投料顺序：粗、细骨料→水泥→外加剂（搅拌90秒）→水（搅拌120秒）→出料3混凝土喷射1）喷射距离：喷嘴至墙面距离应控制在400㎜（见图2），；第二遍最大气量、喷枪口至墙面距离大于600㎜，快速移动喷射使混凝土表面基本平整。2）喷射顺序：采用先墙后顶、自下而上顺序喷射混凝土。当墙段较长时，可以冲筋或控制件为界分段进行，分段距离宜在1.5m~2.0m之间。3）喷射厚度：混凝土厚度在100㎜以内时一次性达到设计厚度。94 4）喷射轨迹：喷枪移动轨迹可采取水平移动、往复喷射的方式。5）、构造柱的浇筑：构造柱任一截面尺寸大于200㎜时，应采用在墙体混凝土喷射前对构造柱分层支模、分层振捣的方式浇筑，并在混凝土终凝后拆除与墙体隔断的模板。采用分层振捣时，应在较薄侧混凝土喷射完毕12h后进行。相邻墙体的混凝土喷射应在构造柱混凝土浇筑终凝前进行。构造柱尺寸较小时，可采用斜向下45度方向、最大气压喷射的方法浇筑。E.5.7混凝土刮平及养护混凝土喷射后应在初凝后终凝之前进行刮抹修平，修平不得扰动新鲜混凝土的内部结构。混凝土终凝2h后立即采取养护措施，养护时间不应少于14天。当气温低于5摄氏度时，不宜喷水养护，应采取保水养护。E.5.7抹灰混凝土终凝后，喷射抗裂砂浆进行找平并压光。抗裂砂浆宜采用聚丙烯等聚合物纤维，掺量为1.0~2.0㎏/立方。E.6质量检查及验收CL复合剪力墙喷射混凝土的质量验收应按《混凝土结构工程施工质量验收规范》GB50204、《喷射混凝土加固技术规范》CECS161等国家相关规范要求。CL复合剪力墙中CL网架板应满足本规程相关规定。E.7劳动组织以每台混凝土喷射机正常工作量为2~4m3/小时计算：喷射工2人管道辅助工2人抹灰工人4人94 设备控制2人混凝土原材料供应（现场搅拌）5人合计15人E.8安全及环境保护E.8.1CL网架板吊装时，若风力超过5级，宜停止吊装。E.8.2对现场的气泵系统采取防护措施。E.8.3当操作高度超出3米时，应搭设密目防护网，防止混凝土喷射时石子的回弹。E.8.4现场搅拌要做好胶凝物、砂料的临时覆盖工作，防止扬尘。E.8.5喷枪口不得对人，管道堵塞时，喷枪前方不得站人，且先需要泄压再拆管。E.8.5施工完毕，应及时对喷射机进行冲洗，防止混凝土结块。E.9经验配合比强度等级：C25单位：㎏/m3材料水泥砂石粉煤灰硅灰减水剂水用量400820880125253.8220材料:水泥：32.5硅酸盐水泥；砂子：中砂；石子：粒径为5~10㎜连续级配的碎石或卵石；粉煤灰：一级粉煤灰；硅灰：SIO2含量在85%以上；减水剂：萘系高效减水剂94 附录F喷射混凝土抗压强度标准试块的制作及强度合格判定F.0.1标准试块的制作1在喷射作业现场，将模具喷筑面朝下倾斜，与水平面夹角约80°，置于墙角。2先在模具外试喷，待操作正常后，将喷头移至模具位置，由下而上，逐层向模具内喷射混凝土。3将喷射满混凝土的模具移置安全可靠的地方，用三角抹具刮平混凝土表面。4将混凝土大板移到试验室，一昼夜后脱模。在标准条件下养护7d且混凝土强度等级达C10以上时进行切割或钻取。采取大板切割法时，用切割机去掉周边和上表面（底面可不切割）后，加工成边长为100mm的立方体试块。立方体试块的允许偏差：边长不大于±1mm，直角不大于2°。采取取芯法时，用芯机钻取φ100mm的芯样，将芯样端面切割并磨平，端面不平整度为每100mm长度不大于0.05mm，垂直度不大于2°。5继续在标准条件下养护至28d龄期，然后进行抗压强度试验。F.0.2标准试块强度合格的判定1每组3个试块应在由同一批混凝土喷筑的同一块板件上制取，对有明显缺陷的试块应予舍弃。每组试块的喷射混凝土强度代表值应按下列规定确定：1）取3个试块抗压强度的平均值；2）当3个试块抗压强度的最大值或最小值之一与中间值之差超过中间值的15%时，取中间值；3）当3个试块抗压强度的最大值和最小值与中间值之差均超过中间值的15%时该组试块不应该作为强度评定的依据。94 2喷射混凝土强度的合格判定应按承重构件和非承重构件分别进行。1）承重构件喷射混凝土的强度，当同时满足下列公式的要求时，该批混凝土的质量应判为合格：当同批试块组数n≥10时，mfcu-λ1sfuc≥0.9fcu，k（F.0.2-1）fcu，min≥λ2fcu，k（F.0.2-2）式中mfcu——同一验收批喷射混凝土强度代表值的平均值（N/mm2）；sfuc——同一验收批喷射混凝土强度代表值的标准差（N/mm2）；fcu，k——设计的喷射混凝土强度标准值（N/mm2）；fcu，min——同一验收批喷射混凝土强度的最小值（N/mm2）；λ1、λ2——合格判定系数，按表F.0.2取用。表F.0.2合格判定系数试件组数10~1415~24≥25λ11.701.651.6λ20.900.85当同批试块组数n＜10时，mfcu≥1.5fcu，k（F.0.2-3）fcu，min≥0.95fcu，k（F.0.2-4）2）非承重构件加固用喷射混凝土的强度，当同时满足下列公式的要求时，该批混凝土的质量应判定为合格：mfcu≥fcu，k（F.0.2-5）fcu，min≥0.85fcu，k（F.0.2-6）94 3当对喷射混凝土试块强度的代表性有怀疑时，可采用直接从喷射混凝土构件上钻取芯样的方法，对受检构件喷射混凝土的强度进行推定。94 本规程用词说明1为便于在执行本规程条文时区别对待，对于要求严格程度不同的用词说明如下：（1）表示很严格，非这样做不可的用词：正面词采用“必须”；反面词采用“严禁”（2）表示严格，在正常情况下均应这样做的用词：正面词采用“应”；反面词采用“不应”或“不得”。（3）表示允许稍有选择，在条件许可时首先应这样做的用词：正面词采用“宜”；反面词采用“不宜”。表示有选择，在一定条件下可以这样做的，采用“可”。2条文中指定应按其它有关标准、规范的规定执行时的写法为“应按……执行”或“应符合……的要求（或规定）”。非必须按所指定的标准执行的写法为“可参照……的要求（或规定）”。94 本规程用词说明1《建筑结构荷载规范》GB500092《混凝土结构设计规范》GB500103《建筑抗震设计规范》GB500114《建筑设计防火规范》GB500165《高层民用建筑设计防火规范》GB500956《民用建筑热工设计规范》GB501767《公共建筑节能设计标准》GB501898《混凝土结构工程施工质量验收规范》GB502049《建筑工程施工质量验收统一标准》GB5030010《建筑结构可靠度设计统一标准》GB5000811《混凝土强度检验评定标准》GBJ10712《钢筋混凝土用钢筋焊接网》GB/T1499.313《绝热用模塑聚苯乙烯泡沫塑料》GB/T10801.114《绝热用挤塑聚苯乙烯泡沫塑料》GB/T10801.215《建筑构件稳定热传递性能的测定标定和防护热箱法》GB1347516《高层建筑混凝土结构设计规程》JGJ317《轻骨料混凝土结构设计规程》JGJ1218《钢筋焊接及验收规程》JGJ1819《民用建筑节能设计标准》JGJ2620《混凝土用砂质量标准及检验方法》JGJ5221《普通混凝土用卵石或碎石质量标准及检验方法》JGJ5322《普通混凝土配合比设计规程》JGJ5523《钢筋焊接网混凝土结构技术规程》JGJ11494 24《外墙保温技术规程》JGJ14494 复合保温钢筋焊接网架混凝土剪力墙（CL建筑体系）技术规程DBxx/Txx-2011条文说明94 目次1总则……………………………………………………………………………852术语和符号…………………………………………………………………872.1术语…………………………………………………………………………872.2主要符号……………………………………………………………………883材料……………………………………………………………………………894结构设计基本规定…………………………………………………………904.1一般规定……………………………………………………………………904.2建筑设计与结构布置………………………………………………………914.3荷载与地震作用………………………………………………………………925结构计算与截面设计…………………………………………………………935.1一般规定………………………………………………………………………935.2截面设计………………………………………………………………………936构造措施…………………………………………………………………………956.1一般规定……………………………………………………………………956.2构造措施………………………………………………………………………956.3自承重CL墙板构造要求……………………………………………………967节能设计………………………………………………………………………968施工质量验收……………………………………………………………………9794 1总则1.0.1～1.0.4CL建筑体系是由CL墙板及实体混凝土墙、装配整体式楼盖或现浇楼盖、现浇边缘构件组合而成的结构，受力性能属剪力墙结构。CL建筑体系的核心构件——CL墙板是一种钢筋焊接网架复合混凝土剪力墙，故本规程的编制主要是以该复合剪力墙的受力分析、构造措施、施工工艺及验收为主。CL墙板符合墙体改革及建筑节能政策需要，以其自重轻、抗震性能好、保温、隔热、隔音性能优良等特点显示出明显的优越性。尤其是其钢筋混凝土复合保温的形式，可以达到保温层使用年限长、耐火极限高的目的。本规程是按国家新结构规范体系在原规程的基础上，并根据技术发展情况进行修改、补充、完善编制而成的。主要编制依据：12000年，西安建筑科技大学《14榀复合墙板试验研究报告》和《中国CL体系七层楼房1/2模型试验研究报告》。22003年，清华大学结构实验室《CL复合墙板试验研究报告》。3我国有关的新国家标准、规范、规程。4河北省工程建设地方标准《CL结构设计规程》DB13（J）43－2006；5河北省工程建设地方标准《CL结构工程施工质量验收规程》DB13（J）44－2003；6山东省工程建设地方标准《CL结构体系技术规程》DBJ14-034-2007；7四川省工程建设地方标准《CL结构设计规程》DB94 51/T5044-2007；8四川省工程建设地方标准《CL结构工程施工质量验收规程DB51/T5045-2007；9山西省工程建设地方标准《CL结构体系技术规程》DBJ04-230-2005；10辽宁省工程建设地方标准《CL结构体系技术规程》DB21/T1571-2008；11河南省工程建设地方标准《CL结构设计规程》DBJ41/T080-2008；12黑龙江省工程建设标准《复合轻型剪力墙（CL结构）体系技术规程》DB23/T1358-2010；13内蒙古自治区工程建设标准《CL结构体系技术规程》DBJ03-24-2006；14天津市工程建设标准设计图集《围护结构保温构造》（CL墙体保温体系）DBJT29-173-2007；15青海省工程建设地方标准《钢筋混凝土复合墙板低层建筑技术规程》DB63/878-2010。该体系共涉及轻质承重偏压夹心网板、房屋建筑三维结构体系的施工方法、房屋建筑三维结构体系及施工方法、预制复合承重墙结构的节点构造施工方法四个专利技术，其知识产权属于石家庄晶达建筑体系有限公司所有，使用授权许可应与之联系（河北省石家庄市广安大街美东国际D座1308，邮编050011，电话0311-86054544）。94 2术语和符号2.1术语2.1.1CL网架板是一种工厂化定制生产的立体空间钢筋焊接板式网架，中间夹以各种保温层。其与普通的“钢丝网架聚苯乙烯夹芯板”的主要区别在于：1、CL网架板的大部分钢筋为受力钢筋，故焊网的规格变化较多且对钢筋直径、材质的要求更加严格；2、为保证网架的整体性，腹筋为三维体系交叉且直径、间距等要求更加严格；保温板的种类、材质不仅仅局限于EPS板；4、工厂生产为了和结构钢筋要求相一致，平面尺寸是根据施工图纸要求定制加工。2.1.2CL网架板两侧混凝土有多种浇筑方式，如一侧提前预制另一侧安装后支模现浇、两侧同时支模浇筑或无模喷射、一侧无模喷射另一侧支模浇筑等。CL预制板是CL网架板在安装前，提前将较薄侧混凝土浇筑后形成的半成品CL墙板。因相对于CL墙板来说，该部分混凝土是提前施工，故称预制板。2.1.3本规程所指CL墙板主要是指结构性的钢筋焊接网架复合混凝土剪力墙。2.1.5日本大量实测证明，多层普通剪力墙建筑一般自振周期较短，弹性阶段的动力系数达3.0~4.0，但是，其最终的抗震能力是相当高的，所以这类结构一般设计成强度抵抗型。日本十胜冲地震时对钢筋混凝土建筑物震害调查表明：纵、横向都有混凝土墙体，且壁率大于100cm²/m²的建筑物无震害。因此，本规程中规定了可不进行抗震计算的纵、横向最低壁率限值。2.1.6小墙肢是介于异形柱与短肢剪力墙之间的一种混凝土构件，94 因小墙肢受力性能较差，故本规程规定，只允许应用L形、T形、十字形小墙肢。2.2主要符号主要参考虑国家标准《混凝土结构设计规范》GB50010、《建筑抗震设计规范》GB50011、《高层建筑混凝土结构技术规程》JGJ3中的主要符号编制。94 3材料3.0.1CL墙板现浇部分采用自密实混凝土主要有以下两个原因：一、CL墙板的骨架——CL网架板为空间立体钢筋焊接网架，如果采用普通混凝土浇筑，振捣过程会对网架的焊接产生不利影响，而且网架钢筋细而密、混凝土层较薄，通常的振捣方式难以实现。二、由于CL墙板的受力钢筋较细，因此通过提高混凝土的耐久性来减缓钢筋的锈蚀。在混凝土强度确定情况下，降低混凝土水灰比（采用高效减水剂等措施）、掺加粉煤灰等矿物掺合料、控制胶凝材料用量等方法可以达到提高混凝土耐久性的目的。而自密实混凝土是一种高性能混凝土，国内外大量试验和工程实践均表明其耐久性比普通混凝土有明显的提高。3.0.2非结构性混凝土主要是指A法中保温层外侧的较薄混凝土层，及作为填充墙时CL墙板两侧的混凝土。3.0.3经过试验表明，多层冷拉钢筋复合剪力墙的CL建筑体系抗震性能仍然很高，故本规程规定在多层的墙体受力钢筋及外维护层中的钢筋焊网及腹筋仍采用冷拔低碳钢丝。细而密的钢筋焊网不仅可以增加钢筋与混凝土的接触面积从而提高构件的承载能力，还可缓解混凝土收缩产生的围观裂缝，而目前较细直径的钢筋较少，故CL建筑体系在满足安全的前提下采用了部分冷拔低碳钢丝。3.0.4本规程保温板只列举了模塑聚苯乙烯板和挤塑聚苯乙烯板，其余保温板材仍可以使用。因通过试验测得，CL墙板的耐火极限可以达到4个小时，故本次修订未对保温板的耐火性做出特殊要求。94 4结构设计基本规定4.1一般规定4.1.1本条抗震等级的划分完全按照《建筑抗震设计规范》GB50011-2010第6.1.2条执行。4.1.2因CL建筑体系是一项新型技术，故本规程高度适用范围较《建筑抗震设计规范》GB50011、《钢筋焊接网混凝土结构技术规程》JGJ114-2003均有所降低。4.1.3根据西安建筑科技大学和清华大学墙板试验结果表明，CL墙板两侧混凝土能满足协同工作条件，且其极限承载能力高于同等钢筋混凝土用量的实体剪力墙（试验结果表明极限承载能力可平均提高14%）。为保证结构安全，特对复合受力（B法）增加本条所述构造要求。为避免热桥，CL墙板作为外墙时，其边缘构件置于保温层内侧，不满足本条协同工作的构造要求，一般采用A法计算。CL墙板作为对热桥不敏感的楼梯间、电梯间、分户墙时，可采用B法计算。当采用A法计算时，可按计算方向所有CL墙板较薄侧混凝土的总厚度与较厚侧混凝土厚度、实体剪力墙厚度的总厚度的比值或按A法墙厚输入计算与按B法墙厚输入计算结果的比值，根据经验通过调整周期折减系数体现较薄侧混凝土刚度的增大作用。4.1.4出于新技术考虑，本条对采用协同假定（B法）的CL墙板的建筑采取从严措施。4.1.5本条表述按照《建筑抗震设计规范》GB50011-2010第6.1.10条及《高层建筑混凝土结构技术规程》JGJ2-2002第7.1.9条表述。4.1.6本条主要按照《高层建筑混凝土结构技术规程》JGJ3第10.2.3条及第10.2.20条相关规定表述。94 4.2建筑设计与结构布置4.2.1抗震概念设计是非常重要而有效的设计原则和方法，要求建筑师和结构工程师在建筑结构平面及竖向布置中，自始至终应遵循概念设计要求。4.2.2本条是参照《建筑抗震设计规范》GB50011第3.4.2条进行规定的。4.2.3小墙肢在结构中主要起承担竖向荷载的作用，其抗震能力相对较差，故对小墙肢的用量及布置方式等做出本条规定。4.2.5保温层的厚度必须在满足当地节能标准中关于最小传热系数的前提下，根据保温板的材质、导热系数等计算确定。本条规定最小保温板厚度是为了在施工过程中，保证保温板在混凝土浇筑时保证其整体性及在墙身中的位置。在边缘构件处，保温板建议采用XPS板等强度较高的保温板材。较薄侧混凝土的厚度是根据构件耐久性要求、施工工艺所能达到的最低要求确定的，故采取不同施工工艺时，混凝土层的厚度略有不同。当较薄侧混凝土厚度较大时，对主墙体影响系数增大，和计算模型差距也开始出现，故本条对两侧混凝土后的比值也提出限定值。较厚侧混凝土厚度取值，在参考了国家相关规范对剪力墙厚度的规定外，也参考了美国、日本等国的相关规定。而且，由于复合墙体两层混凝土的协同工原理作，尤其是较薄侧混凝土对墙体在稳定性方面的贡献，CL墙板较厚侧混凝土厚度取值除按国家相关规范执行外，一定程度上考虑了总厚度的概念。4.2.6本条根据新颁发的《建筑抗震设计规范》GB50011-2010进行了修订。除在设防烈度较低的多层中保留构造墙框住外，其余关于边缘构件的设置完全和国家规范一致。94 4.2.7本条主要是考虑当CL墙板较厚侧混凝土厚度较薄时，墙体稳定性较差，故提出设置扶壁柱。在满足计算时，也可按相关规范采取设置暗柱、实体剪力墙等其它措施。4.3荷载与地震作用4.3.3本条是按照《建筑抗震设计规范》GB50011第5.2.1条及5.2.2条相关规定执行的。94 5结构设计5.1一般规定5.1.1本条是参照《建筑抗震设计规范》GB50011第3.6.1条规定。5.1.2本条主要参照《混凝土结构设计规范》GB50010第5.2.3条。5.1.3本条主要参照了《高层建筑混凝土结构技术规程》JGJ3-2002第4.7.1条。5.1.4本条主要参照《建筑抗震设计规范》GB50011-2010第5.1.1条及《高层建筑混凝土结构技术规程》JGJ3-2002第4.3.5条。5.2截面设计5.2.1为增加CL墙板的安全储备，本条在《高层建筑混凝土结构技术规程》JGJ3-2002第7.2.14条关于实体剪力墙的轴压比限制的基础上降低了0.1。94 6构造措施6.1一般规定6.1.2本条规定是在参照《混凝土结构设计规范》GB50010-2011关于环境类别及钢筋最小保护层厚度的基础上，考虑部分CL墙板钢筋直径较细的基础上从严要求的。6.1.3CL网架板是一种空间的立体网架，其整体刚度很大。其钢筋的搭接和锚固借鉴了《钢筋焊接网混凝土结构技术规程》JGJ114、《钢筋焊接网混凝土楼板与剪力墙构造详图》04SG309的相关钢筋焊网的构造要求，并结合网架的特点进行了构造规定。本条主要是针对受力侧钢筋的连接，A法的较薄侧钢筋连接可按填充墙的钢筋连接进行。6.1.5本条边缘构件的设置是在针对复合墙体设置的，范围及钢筋按照国家相关规范规定执行。6.1.6本条主要针对当CL墙板较厚侧混凝土较薄时，为了增加对CL墙板稳定性而对扶壁柱的构造要求做出具体规定。6.2构造要求6.2.1CL墙板的协同工作前提是斜插钢筋（腹筋）将两侧混凝土有机拉结成一体，故对斜插钢筋的具体规格予以明确规定，并应严格执行。其中腹筋的防腐可以采取高耐久性的船舶油漆或镀塑等措施。6.2.2CL复合墙板作为一种钢筋焊接网架复合剪力墙，其焊接网架的钢筋直径、间距等应按本条执行。其中多层建筑的焊网的材质和规格在试验结果的基础上规定的。6.2.394 在多层CL建筑体系中，墙体相对较薄，为加强两侧混凝土的协同工作故在B法计算时或设置构造墙框住时，CL墙板比实体剪力墙增设构造暗梁。6.2.4当窗下墙等部位的剪力墙焊网与主体墙有有效连接且混凝土厚度能与主墙体保持一致时，在采取加强措施后，可将其作为连梁的一部分进行计算。6.2.5小墙肢的性能类似于异形柱框架但抗震能力优于异形柱框架，故本条在参照异形柱框架的基础上，要求略有降低。6.2.6CL建筑体系是一种剪力墙用量较大的剪力墙结构，故在建筑物高度较低时，为减少热桥对边缘构件的要求略有降低。6.2.7本条所作的规定旨在简化抗震等级为四级房屋高度不大于24m时的设计。以往的设计及大量的模拟试算均表明，此类房屋进行抗震计算与不进行抗震计算所得结果的主要差别在连梁。计算表明，满足本条要求时，所有的墙板配筋均为构造配筋；而连梁处，按实际洞口尺寸输入时，计算配筋都很小，构造配筋却很大，甚至超出墙边框柱配筋很多，配筋浪费且不合理；所以推荐按大洞口时的小连梁计算，配筋更经济合理，连梁的构造配筋就是在此基础上给出的。为验证本条的合理性，编制人员又按素混凝土墙与砖墙剪切刚度相等和抗剪承载力相等的原则分别将混凝土墙等代为砖墙按底部剪力法进行抗震验算，其结果，墙体均满足抗震要求（此时墙内钢丝便成为一种很大的安全储备）。所以，不进行该类房屋的抗震计算应是安全可行的。结构复杂或不满足相关构造规定时，应由设计人员计算控制。6.3自承重CL墙板构造要求6.3.1目前，已有大量的工程实例表明CL94 墙板作为维护墙体仍具有整体性好、节能达标且使用寿命与结构同寿命、耐火极限高、隔音性号等优点。该墙板可与框架架构、钢结构或其它结构配合使用。作为维护墙体，其与主体结构的连接应参照国家现行相关规范规定执行。94 7节能设计7.0.2作为一种复合保温技术，当个别悬挑类构件无法采取与墙体一致的保温形式时，可结合砂浆类保温进行处理。但任何形式均应满足相关的节能计算要求。7.0.3作为钢筋混凝土的复合保温墙板，从结构角度分析，楼板穿过保温层能对外侧较薄的混凝土起到结构悬挑、平面分割及约束等多个好的作用。若此处热桥计算能够满足冷凝要求，则建议该处楼板完全悬挑；若不能满足冷凝验算，则应采取本条规定进行处理。7.0.4本条是根据内蒙古自治区建设科技开发推广中心建筑能效测评总站多个不同规格墙板的试验数据计算得出的，且该数据也和多个省份的工程实地检测数据基本吻合。94 8施工质量验收8.2.2CL网架板是CL墙板的骨架，是在工厂内根据施工图设计尺寸进行加工的，具有一定的针对性和位置的确定性。考虑运输工程量和质量的监控，一般将其运至施工现场或施工单位指定的存放、加工场地后，由施工单位进行两侧混凝土的浇筑。如何浇筑其两侧的混凝土是根据工程实际情况确定的。在已建的CL建筑体系工程中，一侧预制一侧现浇工艺都有成熟经验。确定施工工艺是根据施工现场的条件和施工单位的技术条件，以保证钢筋网架不变形及保温板不产生相对位移为目标进行的。一侧预制需要较大的预制场地，且二次运输会消耗一定的工时。但该工艺可以较方便地控制网架及保温层的位置及位移，而且可以省去一侧墙板的模板。全现浇工艺在各方面操作都较简便。存在的难点是较难控制网架的位置，尤其很难控制保温板的移位。随着工程经验积累，现在已有几种可以实现全现浇工艺的关键措施，如在CL网架板两侧提前预制一部分混凝土垫块等。施工工艺随着科技的进步必然发展和改进，本规程提出之只做参考。而且，施工因具体实际情况的不同，工艺方法也各不相同。为了探索更加高效、实用的新工艺、新方法，本次规程的修订对施工过程中控制并未做过多的规定。虽然CL建筑体系结构施工是一个新材料、新工艺、新技术，但是大部分工序和工艺特点与普通剪力墙相同或相近。且在工程施工过程中，CL墙板的施工是和室内的普通剪力墙及小墙肢同时进行的。因此，将其归并到结构混凝土工程中进行工程质量的验收比较简单可行。94 CL网架板为定制型产品，因此需要在生产、应用过程中标明其主要特性。作为复合剪力墙的钢筋骨架，CL网架板对材料性能及焊接效果要求较严格。本部分规定主要是针对一侧预制工艺及全现浇工艺采用在CL网架板上制作混凝土垫块的情况。采用干硬性或半干硬性细石混凝土的目的是为了减小混凝土的后期收缩。采用自密性混凝土的原因是CL网架板不能经受很大的震动，以免焊点开焊。且CL网架板中的钢筋分布很密集，普通混凝土难以达到完全填充的要求。自密性混凝土已经在国内外大量使用，是很成熟的技术。CL墙板所采用的自密性混凝土一般的5秒塌落度在240~280左右。宜采用0.5~1.0cm粒径的石子。在工程施工前，应用配合比确定的自密性混凝土进行CL墙板样本的浇筑。94'
