箱梁安装施工技术交底.doc

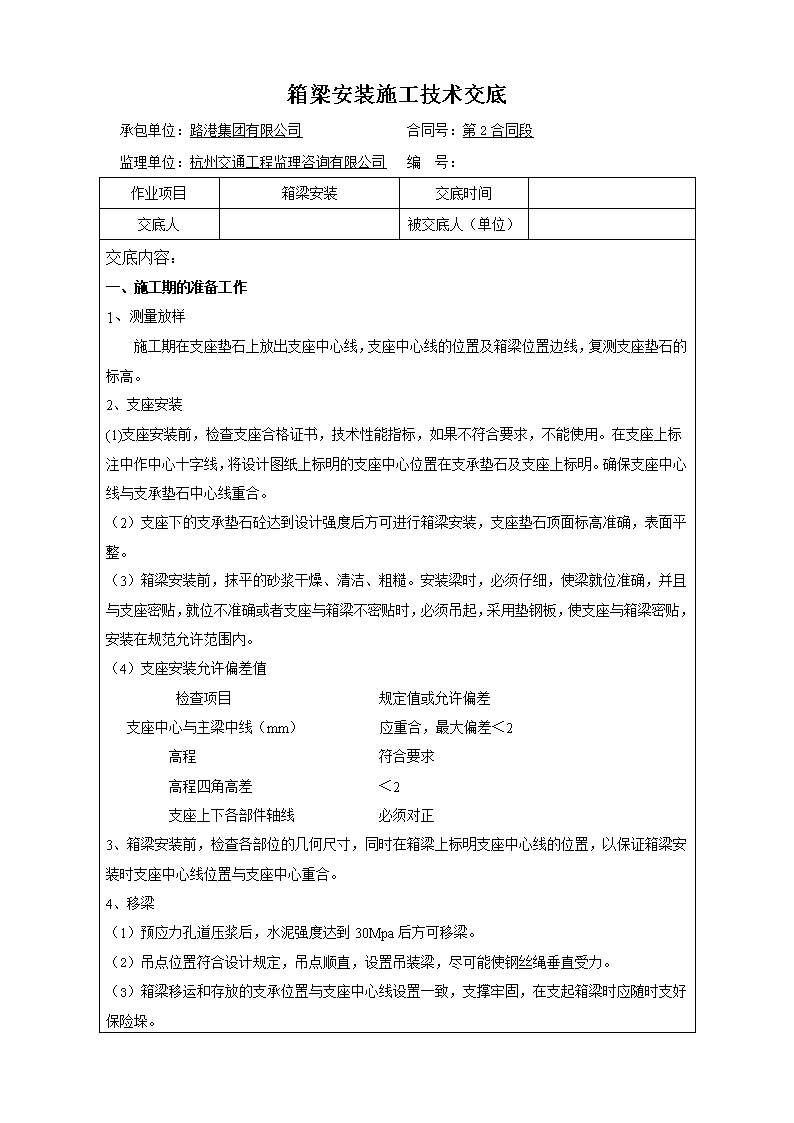

箱梁安装施工技术交底承包单位：路港集团有限公司合同号：第2合同段监理单位：杭州交通工程监理咨询有限公司编号：作业项目箱梁安装交底时间 交底人 被交底人（单位） 交底内容：一、施工期的准备工作1、测量放样施工期在支座垫石上放出支座中心线，支座中心线的位置及箱梁位置边线，复测支座垫石的标高。2、支座安装(1)支座安装前，检查支座合格证书，技术性能指标，如果不符合要求，不能使用。在支座上标注中作中心十字线，将设计图纸上标明的支座中心位置在支承垫石及支座上标明。确保支座中心线与支承垫石中心线重合。（2）支座下的支承垫石砼达到设计强度后方可进行箱梁安装，支座垫石顶面标高准确，表面平整。（3）箱梁安装前，抹平的砂浆干燥、清洁、粗糙。安装梁时，必须仔细，使梁就位准确，并且与支座密贴，就位不准确或者支座与箱梁不密贴时，必须吊起，采用垫钢板，使支座与箱梁密贴，安装在规范允许范围内。（4）支座安装允许偏差值检查项目规定值或允许偏差支座中心与主梁中线（mm）应重合，最大偏差＜2高程符合要求高程四角高差＜2支座上下各部件轴线必须对正3、箱梁安装前，检查各部位的几何尺寸，同时在箱梁上标明支座中心线的位置，以保证箱梁安装时支座中心线位置与支座中心重合。4、移梁（1）预应力孔道压浆后，水泥强度达到30Mpa后方可移梁。（2）吊点位置符合设计规定，吊点顺直，设置吊装梁，尽可能使钢丝绳垂直受力。（3）箱梁移运和存放的支承位置与支座中心线设置一致，支撑牢固，在支起箱梁时应随时支好保险垛。 （4）运输时运梁平车上要有固定架稳箱梁。（5）梁的运输顺高度方向垂直设置，同时支撑牢固。装卸梁时，必须等支撑稳固后，方可卸除吊钩。5、箱梁的存放（1）叠放箱梁的场地必须平整，密实。（2）箱梁按吊运及安装次序叠放，尽力缩短叠放时间。（3）箱梁叠放在枕木上，养护期未满时，继续洒水养护。（4）水平叠放时，不得超过2层，各层枕木在支座中心线上，上下层枕木必须在一条是竖直线上。（5）冬季及融冻期间，必须注意排水及观察，以防止地面软化下沉造成箱梁断裂及损伤。6、箱梁就位箱梁通过龙门吊安放在运梁平车上，由运梁平车送到架桥机上，通过架桥机的平车纵移及架桥机横移将箱梁就位，安放在支座上，然后检查其位置是否准确，支座与箱梁是否密贴。否则，必须吊起，采用垫钢板使支座与箱梁密贴，安装在规范允许范围内。箱梁就位后，应及时设置保险垛或支撑，将梁高度并且用钢板与先安装好的箱梁预埋横向连接，防止倾倒，待全孔安装完毕后，再按设计规定使箱梁整体化。7、施工观测在箱梁安装施工过程中，必须经常对构件砼进行裂缝观测，如果发现裂缝有继续发展趋势时，应分析原因，采取措施。8、质量检查及质量标准：检查项目允许偏差（mm）梁长+5-10梁顶宽度±30湿接缝±20梁肋±10梁高0-5跨径（支座中心距离）±20支座平整度2横系梁及预埋件5  交底人： 被交底人：
