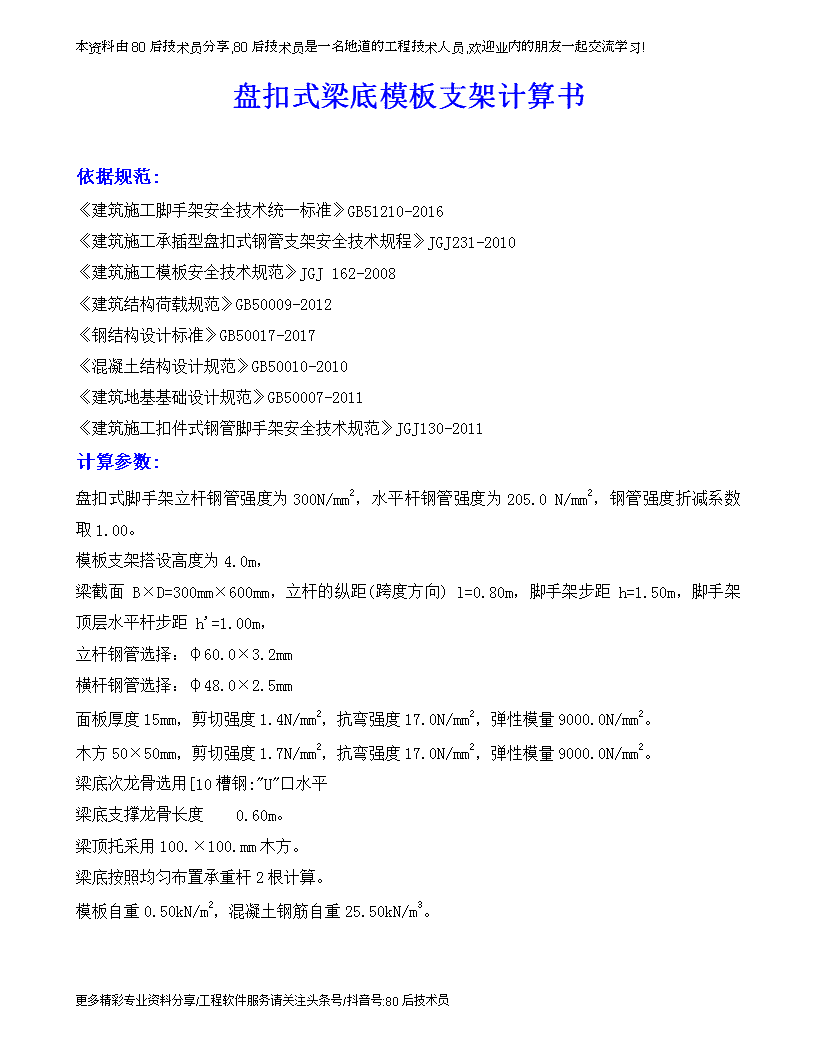

盘扣式梁底模板支架计算书3.docx

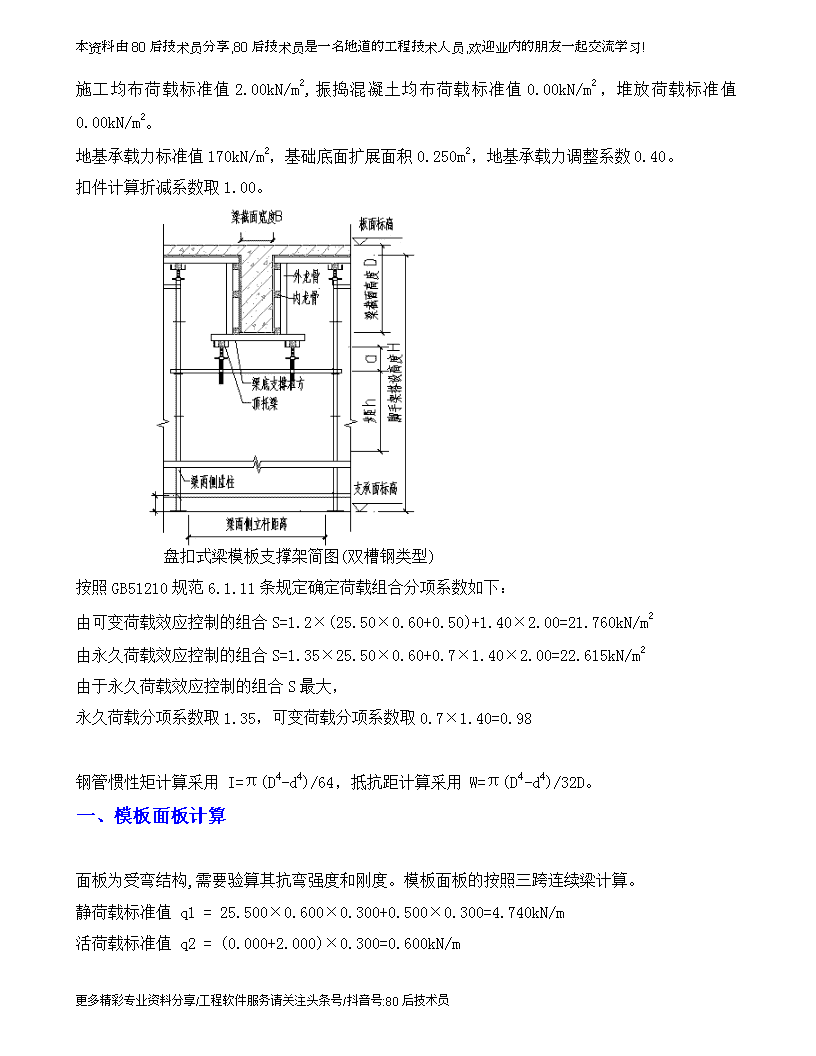

'本资料由80后技术员分享,80后技术员是一名地道的工程技术人员,欢迎业内的朋友一起交流学习!盘扣式梁底模板支架计算书依据规范:《建筑施工脚手架安全技术统一标准》GB51210-2016《建筑施工承插型盘扣式钢管支架安全技术规程》JGJ231-2010《建筑施工模板安全技术规范》JGJ162-2008《建筑结构荷载规范》GB50009-2012《钢结构设计标准》GB50017-2017《混凝土结构设计规范》GB50010-2010《建筑地基基础设计规范》GB50007-2011《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011计算参数:盘扣式脚手架立杆钢管强度为300N/mm2，水平杆钢管强度为205.0N/mm2，钢管强度折减系数取1.00。模板支架搭设高度为4.0m，梁截面B×D=300mm×600mm，立杆的纵距(跨度方向)l=0.80m，脚手架步距h=1.50m，脚手架顶层水平杆步距h"=1.00m，立杆钢管选择：φ60.0×3.2mm横杆钢管选择：φ48.0×2.5mm面板厚度15mm，剪切强度1.4N/mm2，抗弯强度17.0N/mm2，弹性模量9000.0N/mm2。木方50×50mm，剪切强度1.7N/mm2，抗弯强度17.0N/mm2，弹性模量9000.0N/mm2。梁底次龙骨选用[10槽钢:"U"口水平梁底支撑龙骨长度0.60m。梁顶托采用100.×100.mm木方。梁底按照均匀布置承重杆2根计算。模板自重0.50kN/m2，混凝土钢筋自重25.50kN/m3。更多精彩专业资料分享/工程软件服务请关注头条号/抖音号:80后技术员 本资料由80后技术员分享,80后技术员是一名地道的工程技术人员,欢迎业内的朋友一起交流学习!施工均布荷载标准值2.00kN/m2,振捣混凝土均布荷载标准值0.00kN/m2，堆放荷载标准值0.00kN/m2。地基承载力标准值170kN/m2，基础底面扩展面积0.250m2，地基承载力调整系数0.40。扣件计算折减系数取1.00。盘扣式梁模板支撑架简图(双槽钢类型)按照GB51210规范6.1.11条规定确定荷载组合分项系数如下：由可变荷载效应控制的组合S=1.2×(25.50×0.60+0.50)+1.40×2.00=21.760kN/m2由永久荷载效应控制的组合S=1.35×25.50×0.60+0.7×1.40×2.00=22.615kN/m2由于永久荷载效应控制的组合S最大，永久荷载分项系数取1.35，可变荷载分项系数取0.7×1.40=0.98钢管惯性矩计算采用I=π(D4-d4)/64，抵抗距计算采用W=π(D4-d4)/32D。一、模板面板计算面板为受弯结构,需要验算其抗弯强度和刚度。模板面板的按照三跨连续梁计算。静荷载标准值q1=25.500×0.600×0.300+0.500×0.300=4.740kN/m活荷载标准值q2=(0.000+2.000)×0.300=0.600kN/m更多精彩专业资料分享/工程软件服务请关注头条号/抖音号:80后技术员 本资料由80后技术员分享,80后技术员是一名地道的工程技术人员,欢迎业内的朋友一起交流学习!面板的截面惯性矩I和截面抵抗矩W分别为:本算例中，截面惯性矩I和截面抵抗矩W分别为:截面抵抗矩W=11.25cm3；截面惯性矩I=8.44cm4；(1)抗弯强度计算f=M/W<[f]其中f——面板的抗弯强度计算值(N/mm2)；　　M——面板的最大弯距(N.mm)；　　W——面板的净截面抵抗矩；[f]——面板的抗弯强度设计值，取17.00N/mm2；M=0.100ql2其中q——荷载设计值(kN/m)；经计算得到M=0.100×(1.35×4.740+0.98×0.600)×0.400×0.400=0.112kN.m经计算得到面板抗弯计算强度f=M/W=0.112×1000×1000/11250=9.937N/mm2面板的抗弯强度验算f<[f],满足要求!(2)抗剪计算T=3Q/2bh<[T]其中最大剪力Q=0.600×(1.35×4.740+0.98×0.600)×0.400=1.677kN　　截面抗剪强度计算值T=3×1677.0/(2×300.000×15.000)=0.559N/mm2　　截面抗剪强度设计值[T]=1.40N/mm2面板抗剪强度验算小于[T]，满足要求!(3)挠度计算更多精彩专业资料分享/工程软件服务请关注头条号/抖音号:80后技术员 本资料由80后技术员分享,80后技术员是一名地道的工程技术人员,欢迎业内的朋友一起交流学习!v=0.677ql4/100EI<[v]=l/250面板最大挠度计算值v=0.677×4.740×4004/(100×9000×84375)=1.082mm面板的最大挠度小于400.0/250,满足要求!二、梁底支撑龙骨的计算（一）梁底龙骨计算作用荷载包括梁与模板自重荷载，施工活荷载等。1.荷载的计算：(1)钢筋混凝土梁自重(kN/m)：q1=25.500×0.600×0.400=6.120kN/m(2)模板的自重线荷载(kN/m)：q2=0.500×0.400×(2×0.600+0.300)/0.300=1.000kN/m(3)活荷载为施工荷载标准值与振捣混凝土时产生的荷载(kN)：经计算得到，活荷载标准值P1=(2.000+0.000)×0.300×0.400=0.240kN均布荷载q=1.35×6.120+1.35×1.000=9.612kN/m集中荷载P=0.98×0.240=0.235kN龙骨计算简图更多精彩专业资料分享/工程软件服务请关注头条号/抖音号:80后技术员 本资料由80后技术员分享,80后技术员是一名地道的工程技术人员,欢迎业内的朋友一起交流学习!龙骨弯矩图(kN.m)龙骨剪力图(kN)变形的计算按照规范要求采用静荷载标准值，受力图与计算结果如下：变形计算受力图龙骨变形图(mm)经过计算得到从左到右各支座力分别为N1=1.559kNN2=1.559kN经过计算得到最大弯矩M=0.359kN.m经过计算得到最大支座F=1.559kN经过计算得到最大变形V=0.021mm龙骨的截面力学参数为更多精彩专业资料分享/工程软件服务请关注头条号/抖音号:80后技术员 本资料由80后技术员分享,80后技术员是一名地道的工程技术人员,欢迎业内的朋友一起交流学习!本算例中，截面惯性矩I和截面抵抗矩W分别为:截面抵抗矩W=39.70cm3；截面惯性矩I=198.30cm4；(1)龙骨抗弯强度计算抗弯计算强度f=γ0M/W=1.00×0.359×106/39700.0=9.04N/mm2龙骨的抗弯计算强度小于215.0N/mm2,满足要求!(2)龙骨抗剪计算截面抗剪强度必须满足:T=3γ0Q/2bh<[T]截面抗剪强度计算值T=3×1.00×1.559/(2×50.00×50.00)=0.935N/mm2截面抗剪强度设计值[T]=125.00N/mm2龙骨的抗剪强度计算满足要求!(3)龙骨挠度计算最大变形v=0.021mm龙骨的最大挠度小于600.0/400(木方时取250),满足要求!（二）梁底顶托梁计算托梁按照集中与均布荷载下多跨连续梁计算。均布荷载取托梁的自重q=0.108kN/m。托梁计算简图更多精彩专业资料分享/工程软件服务请关注头条号/抖音号:80后技术员 本资料由80后技术员分享,80后技术员是一名地道的工程技术人员,欢迎业内的朋友一起交流学习!托梁弯矩图(kN.m)托梁剪力图(kN)变形的计算按照规范要求采用静荷载标准值，受力图与计算结果如下：托梁变形计算受力图托梁变形图(mm)经过计算得到最大弯矩M=0.218kN.m经过计算得到最大支座F=3.353kN经过计算得到最大变形V=0.084mm顶托梁的截面力学参数为本算例中，截面惯性矩I和截面抵抗矩W分别为:截面抵抗矩W=166.67cm3；截面惯性矩I=833.33cm4；更多精彩专业资料分享/工程软件服务请关注头条号/抖音号:80后技术员 本资料由80后技术员分享,80后技术员是一名地道的工程技术人员,欢迎业内的朋友一起交流学习!(1)顶托梁抗弯强度计算抗弯计算强度f=γ0M/W=1.00×0.218×106/166666.7=1.31N/mm2顶托梁的抗弯计算强度小于17.0N/mm2,满足要求!(2)顶托梁抗剪计算截面抗剪强度必须满足:T=3γ0Q/2bh<[T]截面抗剪强度计算值T=3×1.00×1013/(2×100×100)=0.152N/mm2截面抗剪强度设计值[T]=1.70N/mm2顶托梁的抗剪强度计算满足要求!(3)顶托梁挠度计算最大变形v=0.084mm顶托梁的最大挠度小于800.0/250,满足要求!双槽钢托梁计算盘扣式模板支架可采用双槽钢搁置在连接盘上作为支撑模板面板及楞木的托梁。双槽钢型钢类型选择为[8号槽钢1、双槽钢托梁受弯承载力计算双槽钢水平杆上的弯矩按下式计算：M=F×c式中：M－双槽钢弯矩；　　：F－单根双槽钢托梁承担的竖向荷载一半；　　：c－模板木楞梁至双槽钢托梁端部水平距离。双槽钢托梁的受弯承载力应满足：更多精彩专业资料分享/工程软件服务请关注头条号/抖音号:80后技术员 本资料由80后技术员分享,80后技术员是一名地道的工程技术人员,欢迎业内的朋友一起交流学习!M/W
