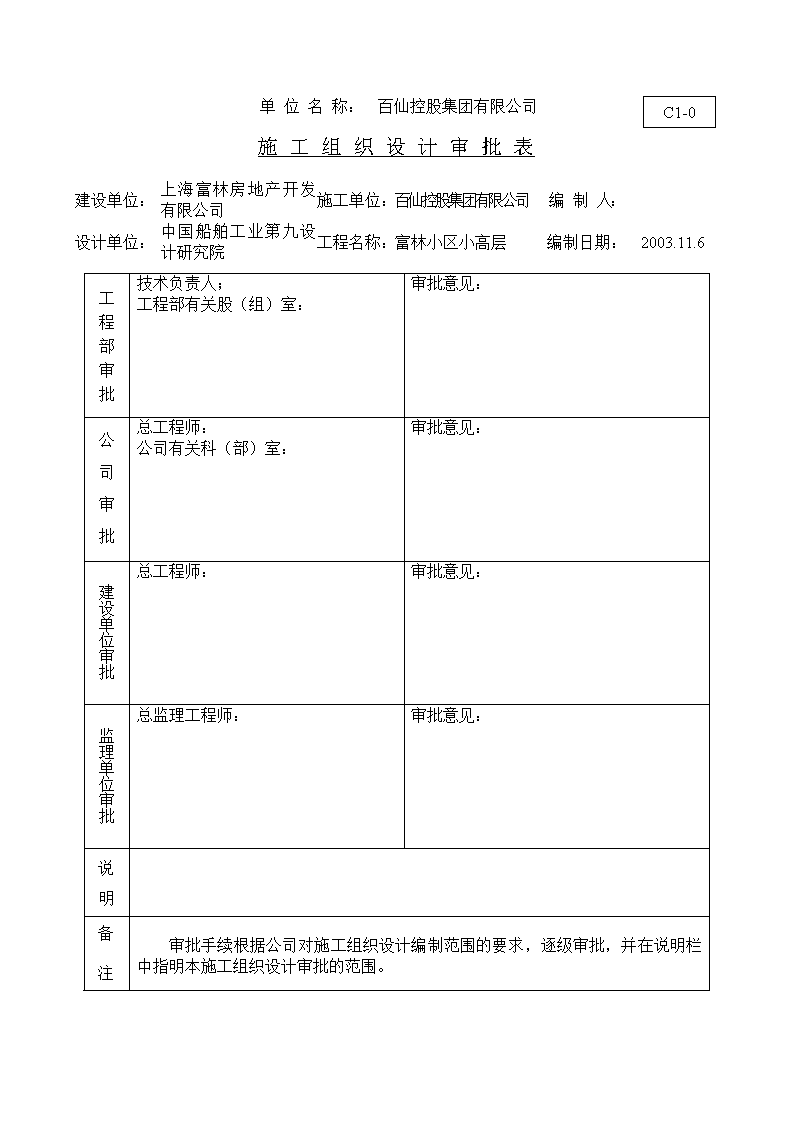

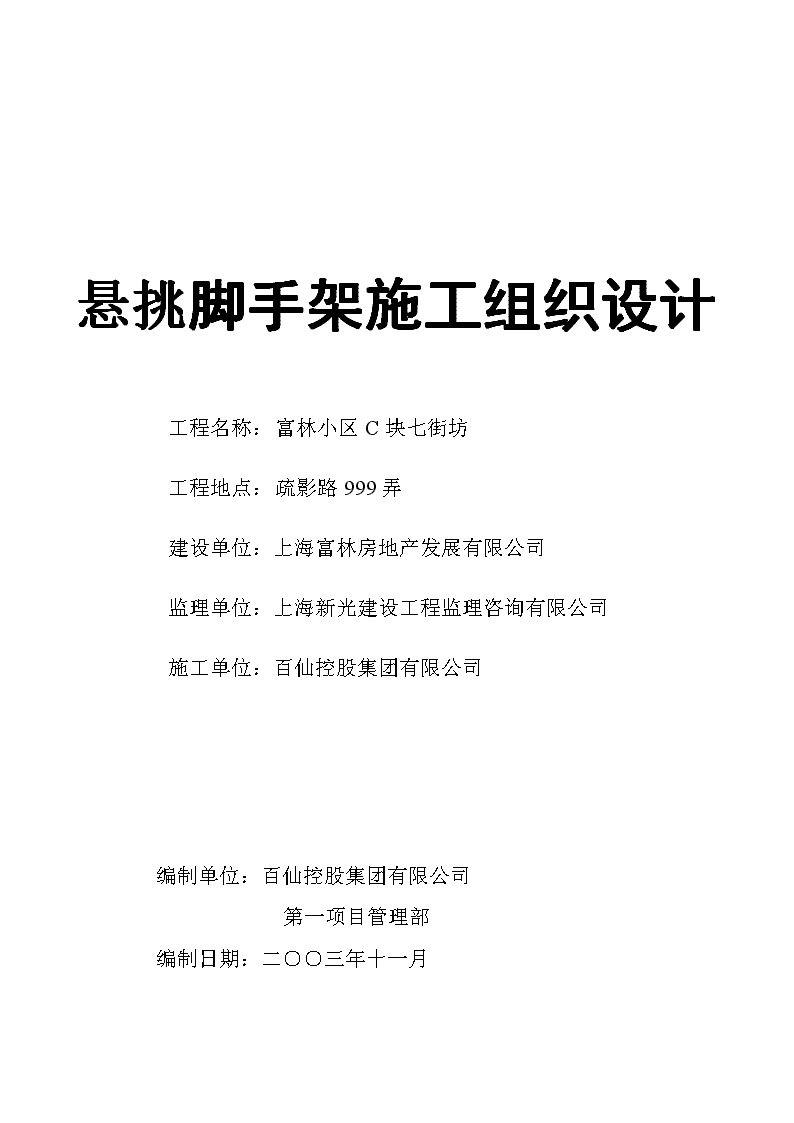

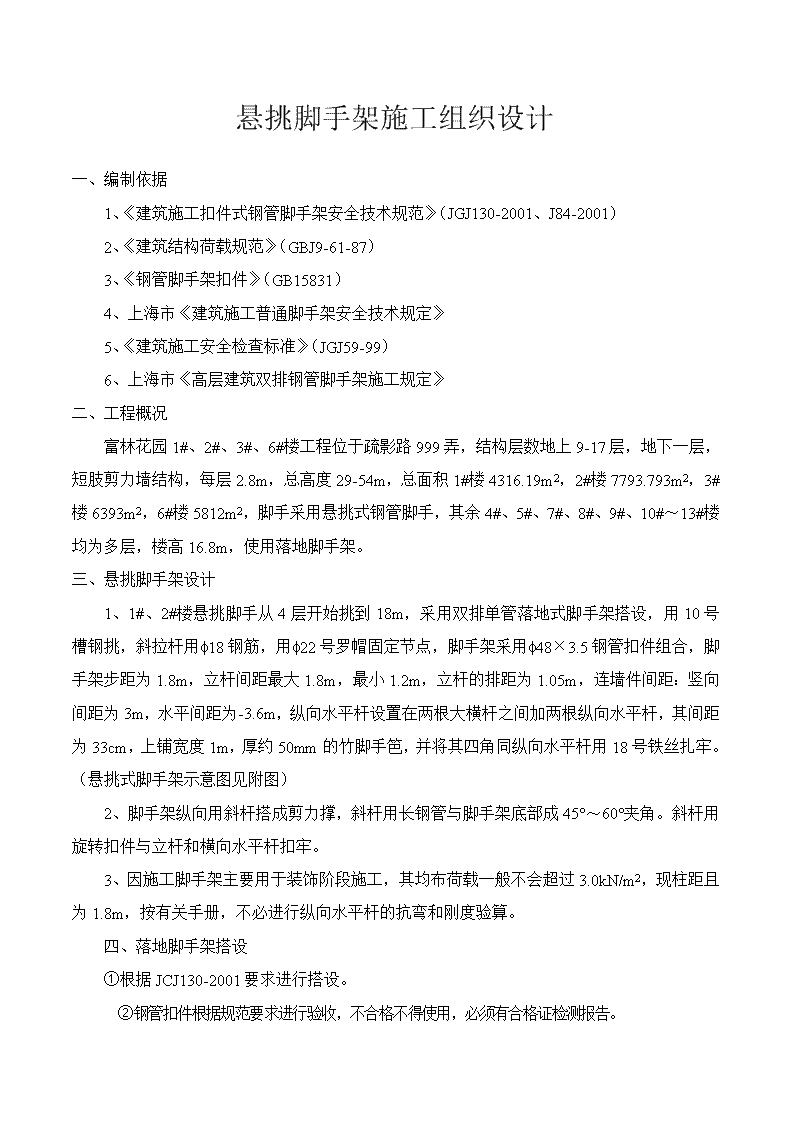

'悬挑脚手架施工组织设计工程名称：富林小区C块七街坊工程地点：疏影路999弄建设单位：上海富林房地产发展有限公司监理单位：上海新光建设工程监理咨询有限公司施工单位：百仙控股集团有限公司编制单位：百仙控股集团有限公司第一项目管理部编制日期：二○○三年十一月 单位名称：C1-0百仙控股集团有限公司施工组织设计审批表建设单位：上海富林房地产开发有限公司施工单位：百仙控股集团有限公司编制人：设计单位：中国船舶工业第九设计研究院工程名称：富林小区小高层编制日期：2003.11.6工程部审批技术负责人；工程部有关股（组）室：审批意见：公司审批总工程师：公司有关科（部）室：审批意见：建设单位审批总工程师：审批意见：监理单位审批总监理工程师：审批意见：说明备注审批手续根据公司对施工组织设计编制范围的要求，逐级审批，并在说明栏中指明本施工组织设计审批的范围。 悬挑脚手架施工组织设计一、编制依据1、《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001、J84-2001）2、《建筑结构荷载规范》（GBJ9-61-87）3、《钢管脚手架扣件》（GB15831）4、上海市《建筑施工普通脚手架安全技术规定》5、《建筑施工安全检查标准》（JGJ59-99）6、上海市《高层建筑双排钢管脚手架施工规定》二、工程概况富林花园1#、2#、3#、6#楼工程位于疏影路999弄，结构层数地上9-17层，地下一层，短肢剪力墙结构，每层2.8m，总高度29-54m，总面积1#楼4316.19m2，2#楼7793.793m2，3#楼6393m2，6#楼5812m2，脚手采用悬挑式钢管脚手，其余4#、5#、7#、8#、9#、10#～13#楼均为多层，楼高16.8m，使用落地脚手架。三、悬挑脚手架设计1、1#、2#楼悬挑脚手从4层开始挑到18m，采用双排单管落地式脚手架搭设，用10号槽钢挑，斜拉杆用f18钢筋，用f22号罗帽固定节点，脚手架采用f48×3.5钢管扣件组合，脚手架步距为1.8m，立杆间距最大1.8m，最小1.2m，立杆的排距为1.05m，连墙件间距：竖向间距为3m，水平间距为-3.6m，纵向水平杆设置在两根大横杆之间加两根纵向水平杆，其间距为33cm，上铺宽度1m，厚约50mm的竹脚手笆，并将其四角同纵向水平杆用18号铁丝扎牢。（悬挑式脚手架示意图见附图）2、脚手架纵向用斜杆搭成剪力撑，斜杆用长钢管与脚手架底部成45°～60°夹角。斜杆用旋转扣件与立杆和横向水平杆扣牢。3、因施工脚手架主要用于装饰阶段施工，其均布荷载一般不会超过3.0kN/m2，现柱距且为1.8m，按有关手册，不必进行纵向水平杆的抗弯和刚度验算。四、落地脚手架搭设①根据JCJ130-2001要求进行搭设。②钢管扣件根据规范要求进行验收，不合格不得使用，必须有合格证检测报告。 ③平整场地，浇80厚C20砼做散水坡，四周排水畅通，同时做好200×200的明沟。④立杆底部垫150×150×8铁板。⑤立杆间距为1.8m，步距为1.8m。⑥不得少于三步踢脚板。⑦用2000密目绿色安全网封闭。（一）悬挑脚手（上拉式）计算书及构造示意构架：十步架立杆距1.8M步距1.8M立杆荷载：P=15.1KN挑出1.3MFA=1×15.1=11.6KN1.3FB=0.3×15.1+15.1=18.6KN1.3FBC=18.6÷Sin66.57°=20.3KN挑出1.9MFB=0.9×15.1+15.1=22.25KN1.9FBC=22.25÷Sin57.65°=26.34KN10#槽钢W=39.7AB杆M=0.9×15.1=7.15KN-M1.9715×102kg-cm=1802kg/cm2<2150kg/cm239.7cm3拉杆选用f18A0=2.545cm2允许抗拉=2.545×21.5=54.7KN>26.34 节点“C”：最大FBC=26.34KNa=32.35°铁板计算抗拉：(6-2)×0.8×21.5=51.6KN孔壁压应力计算：（端面承压32KN/cm2，抗压21.5KN/cm2，暂取21.5KN/cm2计算）2.2×0.8×21.5=37.84>26.34螺栓剪应力f22单面抗剪41.8KN剪应力22.25÷41.8=0.53f22抗拉应力46.9KN拉应力26.34×Sin32.35÷46.9=0.3综合应力=0.83节点“B”：10#槽钢，腹厚5.3mm孔壁承压2.2×0.53×21.5=25.07KN≈26.7其它部分见节点“C”节点“A”，FA=11.6KN选用f22螺栓，端板60×8，L=180，应力均小于“B”、“C”节点。 脚手架外角：下架：FA=11.6KN，采用10#槽钢，槽1采用L=800（直立）端部外侧截45°角与另一板拼装后焊接，槽2采用L=800+挑出长度在900处截90°角，弯折45°双面焊接。上架：采用—60×8，L=1600弯成90贴于墙外角采用4f22螺栓位于下架上一层墙角，将下架10#槽钢用f18元钢斜拉在扁钢上焊接。元钢上端部焊接时应按相应交角弯转，元钢下端部与10#槽钢连接方法用节点“B”，上层采用扁钢60×8，位置同槽“1”、“2”，用f18元钢与[10排出端拉接。（二）连墙件计算连墙件采用f48×3.5钢管通过扣件连接在脚手架纵、立杆的交叉点附近及墙体预留件或紧固在墙体的钢管上，其扣件连接点的抗滑动强度为8KN，连墙体所受轴向力NC=风载轴向力NCW+脚手架变形轴向力N0。NIW=1.4×0.7×1.3×0.083×0.36×0.55=1.54KNN0=5KNN2=5+1.54=6.54<8KN安全四、脚手架施工（一）施工准备1、在搭设脚手架前，应做好以下准备工作： 2、材料准备脚手架钢管采用现行国家标准《直缝电焊钢管》（GB/T13793），其质量符合现行国家标准《碳素结构钢》（GB/T700）中Q235-A级钢规定钢管直径f48mm，壁厚3.5mm，横向水平杆1500mm，其它杆6000mm，扣件采用锻铸铁扣件，其材质符合现行国家标准《钢管脚手架扣件》（GB15831）。脚手板采用毛竹笆板及绿色2000目密网等材料（连墙杆的材质同钢管要求标准）。3、单位工程各级负责人应按施工组织设计中有关脚手架的要求，逐级向架设和使用人员进行技术交底。4、要求对钢管、扣件、脚手板等进行检查，不合格的构配件不得使用，经检查合格的构配件应按品种、规格分类，堆放整齐、平稳、堆放场地不得有积水。5、应清除地面杂物，平整搭设场地，并使排水畅通。6、当脚手架基础下有设备基础管沟时，在脚手架使用过程中不应开挖，否则必须采取加固措施。（二）搭设1、槽钢安放，螺栓拧紧，并采用双螺帽。2、按脚手架的柱距、排距要求进行放线、定位。3、铺设槽钢应注意以下事项：（1）垫板、底座应准确地放在定位线上；（2）槽钢必须铺放平稳，（3）立柱应采用单管底座。4、杆件搭设脚手架搭设顺序如下：放置纵向扫地杆®立柱®横向扫地杆®第一步纵向水平杆®第一步横向水平杆®连墙件®第二步纵向水平杆®第二步横向水平杆……5、搭设立柱的注意事项：（1）外径48mm或51mm的钢管严禁混合使用。（2）相邻立柱的对接扣件不得在同一高度内，错开距离应符合有关规定要求。 （3）开始搭设立柱时，应每隔6跨设置一根连接，直至连墙安装稳定后，方可根据情况拆除。（4）当搭至有连墙件的构造层时，搭设完该处的立柱、纵向水平杆、横向水平杆后，应立即设置连墙件。（5）顶层立柱搭接长度及立柱顶端伸出建筑物的高度应符合有关规定要求。6、搭设纵、横向水平杆的注意事项：（1）搭设纵、横向水平杆时，其构造应符合有关规定要求。（2）同一步纵向水平杆必须四周交圈，同直角扣件与内、外角柱固定。（3）横向水平杆靠墙一端至墙装饰面的距离不应大于100mm。7、搭设连墙件、剪刀撑、横向支撑、抛撑等注意事项：（1）连墙件的构造应符合规定要求，当脚手架操作层高出连墙件二步时，应采取临时稳定措施，直到连墙件搭设完后方可拆除。（2）剪刀撑、横向支撑应随立柱、纵横向水平等同步搭设，剪刀撑、横向支撑的构造应符合规定要求。8、扣件安装的注意事项：（1）扣件规格（f48）必须与钢管外径相同。（2）扣件螺栓拧紧固力矩为45nm～60nm。（3）主节点处，固定横处水平杆（或纵向水平杆）、剪刀撑、横向支撑等扣件的中心线距主节点的距离不应大于150mm。（4）对接扣件的开口应朝上或朝内。（5）各杆件端头伸出扣件盖板边缘的长度不应小于100mm。9、铺设脚手底笆应注意事项：（1）应铺满、铺稳，靠墙一侧离墙面距离不应大于150mm。（2）采用对接或搭接应符合规定要求，用16号镀锌铅丝固定在支承杆上。（3）在拐角、斜道平台处的脚手板，应与横向水平杆可靠连接，防止滑动。10、搭设栏杆、挡脚板的注意事项：（1）栏杆和挡脚板应搭设在外排立柱的内侧。（2）上栏杆上层高度1.2m，下栏杆离纵向水平管不大于60cm 设置，满封闭合格的绿色2000目安全密目网，横平竖直。（3）挡脚板高度不应小于150mm。（4）脚手架与墙之间四排设置一道脚手板安全网隔离，做好四排一隔离。（5）脚手架搭设检查与验收。（三）钢管检查1、必须有产品质量合格证。2、应有质量检验报告，钢管材质检验应符合现行国家标准《金属拉伸试验方法》（GB/T228）的有关规定，质量应符合国标要求。3、钢管表面应平直光滑，不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道。4、钢管外径、壁厚、端面等偏差要符合国标要求。5、钢管必须除锈涂有防锈漆，黄色油漆。6、扣件应有生产许可证，测试报告、质量合格证。7、使用旧钢管、扣件要进行严格检查、检测。8、脚手架搭设的技术要求、允许偏差与检验方法，应符合表1的要求。9、安装后扣件螺栓拧紧力矩采用扭力扳手检查，紧固力在45-60nm范围之内，抽样方法应按随机均布原则进行。抽样检查数目与质量判定标准，应按表2的规定确定，不合格的必须重新拧紧，直至合格为止。 脚手架搭设的技术要求与允许偏差表1项次项目技术要求容许偏差D（mm）示意图检查方法与工具1地基基础表面坚实平整观察排水不积水垫板不晃动底座不滑动降沉-102主柱垂直度最后验收垂直度偏差Hmax=20mH/200用经纬仪或吊线和卷尺搭设中检查垂直度偏差的高度不同设计高度H时的允许偏差D（mm）20mH=2H=10H=20±7±50±1003间距步中偏差柱距偏差排距偏差±7±50±1004纵向水平杆高差一根杆的两端±20水平仪或水平尺同跨内、外纵向水平杆高差±105双排脚手架横向水平杆外伸长度偏差外伸500mm£50钢板尺6扣件安装主节点处各扣件距主节点的距离a£150mm钢板尺同步立柱上两个相邻对接扣件的高差£500mm钢卷尺立柱上的对接扣件距主节点的距离£h/3钢卷尺纵向水平杆上的对接扣件距主节的距离£L/3钢卷尺扣件螺栓拧紧扭力矩45-60nm扭力扳手7剪刀撑与地面的倾角45°-60°角尺8脚手板外伸长度（mm）对接100
