沁园春项目悬挑脚手架施工方案

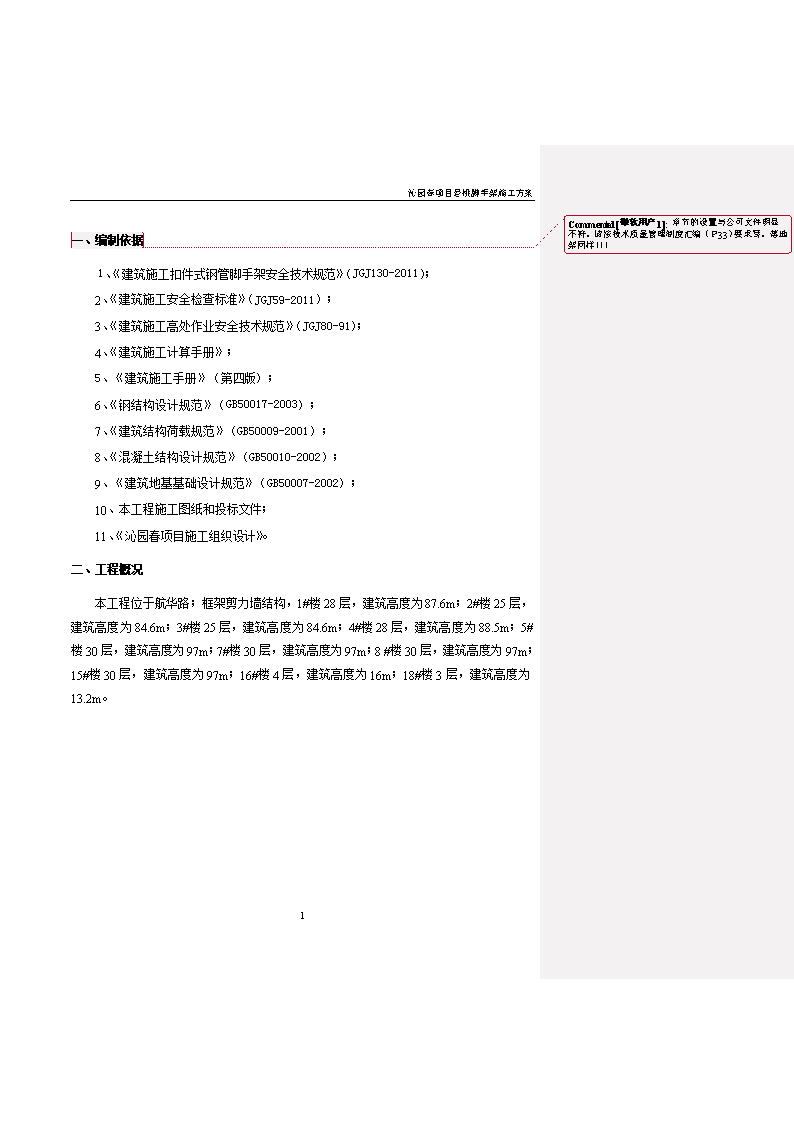

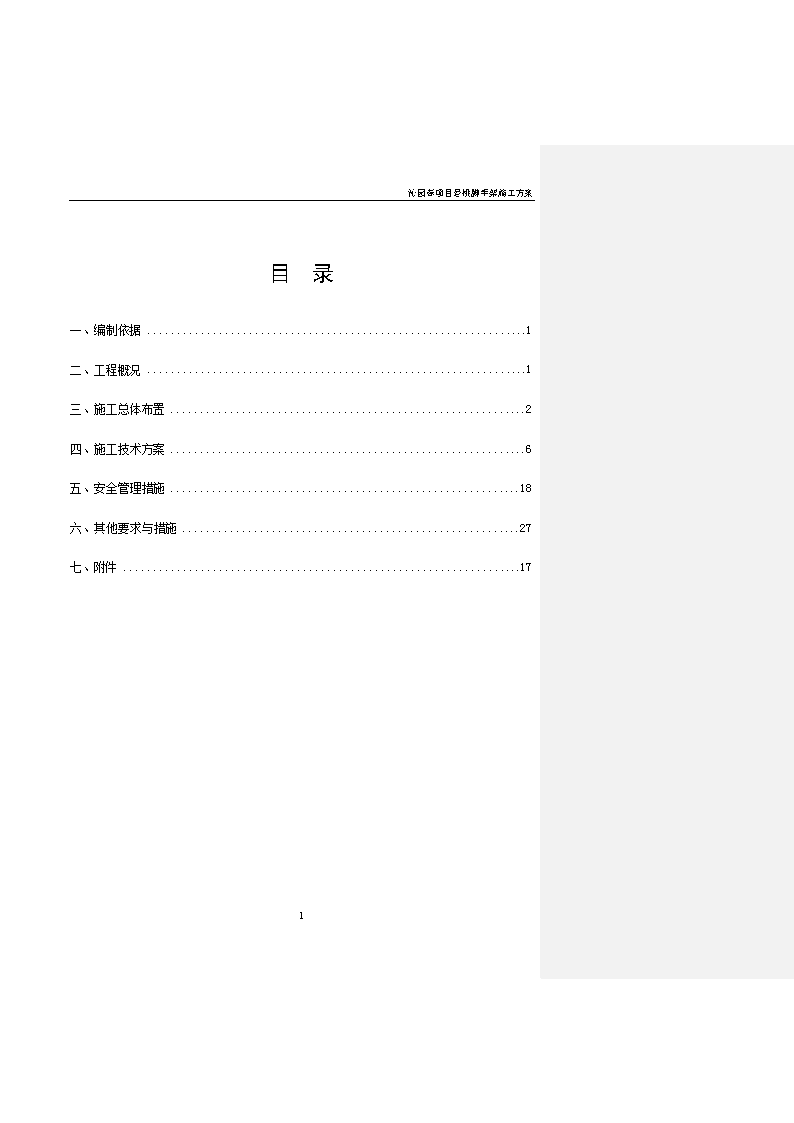

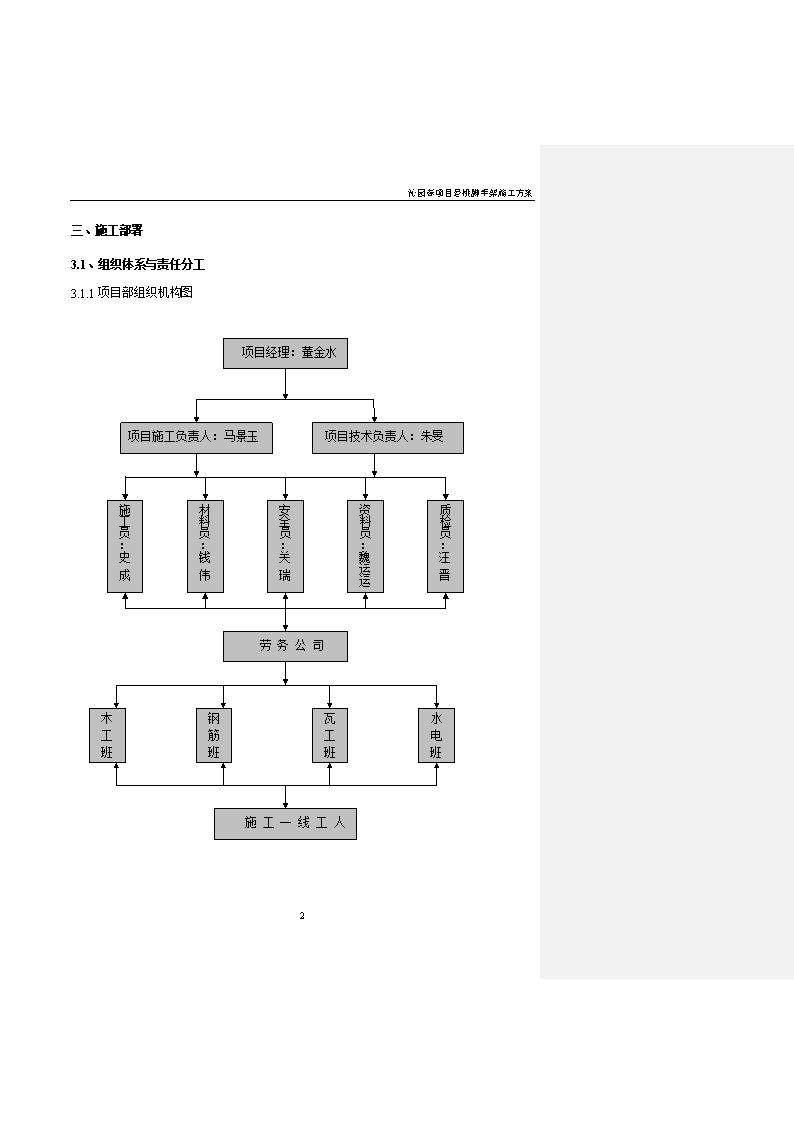

'沁园春项目悬挑脚手架施工方案目录一、编制依据1二、工程概况1三、施工总体布置2四、施工技术方案6五、安全管理措施18六、其他要求与措施27七、附件1742 沁园春项目悬挑脚手架施工方案一、编制依据章节的设置与公司文件明显不符。请按技术质量管理制度汇编（Ｐ33）要求写。落地架同样！！！1、《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）；2、《建筑施工安全检查标准》（JGJ59-2011）；3、《建筑施工高处作业安全技术规范》（JGJ80-91）；4、《建筑施工计算手册》；5、《建筑施工手册》（第四版）；6、《钢结构设计规范》（GB50017-2003）；7、《建筑结构荷载规范》（GB50009-2001）；8、《混凝土结构设计规范》（GB50010-2002）；9、《建筑地基基础设计规范》（GB50007-2002）；10、本工程施工图纸和投标文件；11、《沁园春项目施工组织设计》。二、工程概况本工程位于航华路；框架剪力墙结构，1#楼28层，建筑高度为87.6m；2#楼25层，建筑高度为84.6m；3#楼25层，建筑高度为84.6m；4#楼28层，建筑高度为88.5m；5#楼30层，建筑高度为97m；7#楼30层，建筑高度为97m；8#楼30层，建筑高度为97m；15#楼30层，建筑高度为97m；16#楼4层，建筑高度为16m；18#楼3层，建筑高度为13.2m。42 沁园春项目悬挑脚手架施工方案三、施工部署3.1、组织体系与责任分工3.1.1项目部组织机构图项目经理：董金水项目施工负责人：马景玉项目技术负责人：朱旻劳务公司木工班长钢筋班长瓦工班长水电班长施工一线工人施工员：史成材料员：钱伟安全员：关瑞资料员：魏运运质检员：汪晋42 沁园春项目悬挑脚手架施工方案3.1.2责任分工组织机构人员名称主要职责项目经理遵守国家的有关法律、法规，执行国家规范规程，按程序办事。对工程的施工质量、进度、安全、经济效益负领导责任。对履行合同条款负主要责任。对工程的施工管理各方面进行部署、指导及监督落实。协调施工中的人力、物力、资金，确保施工正常进行。决策施工过程中的重大问题，协调各职能部门和外界有关部门的关系，保障施工正常进行。项目副经理协助项目经理搞好全面协调管理工作，向项目经理负责。抓好现场各种方案的落实。与技术人员一起研究制定方案，确保工程质量和进度计划的完成。加强人员的管理。督促各种材料及时进场，并做好各种检验、实验和成品保护。项目总工实施公司的质量方针和目标，认真贯彻国家有关的规范规程。组织审查图纸和制定方案，并检查项目部的落实情况。检查项目部技术交底是否具有针对性、先进性和可操作性。及时解决施工中出现的技术质量问题。组织实施施工方案，组织落实施工管理的各项措施。在技术、工程质量等方面负主要责任，向项目经理负责。及时和甲方、监理、设计保持联系，做好信息反馈工作。安全员组织研究制定各种管理措施。对施工安全负主要责任，向项目经理部负责。审查项目部制定的有关防火、防触电、防噪音和降尘方案，对已确定的方案检查落实执行情况。审查项目部的各种安全技术交底是否可行。定期召开安全会议，检查各种安全制度落实情况。施工员负责生产调度、进度计划的落实、材料计划的编制，对工程进度和施工质量负责。质检员负责各分项工程施工的质量检查、报验，落实各项质量保证措施和整改措施。器材员负责市场调查、材料采购供应、施工机具和设备的租赁等工作，对材料质量负直接责任。施工班组按图施工，按技术交底/作业指导书施工；每道工序施工前及时报验，未经验收或验收未通过，禁止进入下道工序施工；按项目要求做到安全文明施工；配合项目试验、复验、验收。42 沁园春项目悬挑脚手架施工方案3.2、施工安排及主要施工方法在此节中要有对钢管规格的描述。3.2.1施工总体安排本工程考虑到施工工期、质量、安全和合同要求，故在选择方案时，应充分考虑以下几点：1、架体的结构设计，力求做到结构要安全可靠，造价经济合理。2、在规定的条件下和规定的使用期限内，能够充分满足预期的安全性和耐久性。3、选用材料时，力求做到常见通用、可周转利用，便于保养维修。4、结构选型时，力求做到受力明确，构造措施到位，搭设及搭拆方便，便于检查验收；5、结合以上脚手架设计原则，同时结合本工程的实际情况，综合考虑了以往的施工经验，决定采用以下脚手架方案：1#、4#楼（28层）四层以下采用钢管落地式脚手架，以上采用悬挑脚手架，分别从4层、10层、16层、22层顶悬挑。2#、3#楼（25层）四层以下采用钢管落地式脚手架，以上采用悬挑脚手架，分别从4层、10层、16层、22层顶悬挑。5#、7#、8#、15#楼（30层）三层以下采用钢管落地式脚手架，以上采用悬挑脚手架，分别从3层、8层、14层、20层、25层顶悬挑。16#、18#楼采用钢管落地式脚手架。此方案设计脚手架作为结构施工时的操作架和安全防护使用，但不作为任何材料的堆放架，不作为模板安装的支撑使用。3.2.2脚手架搭设及拆除方法3.2.2.1、脚手架搭设施工工艺放线以便确定悬挑杆件U型环定位预埋→工字钢钢梁定位→工字钢钢梁与U型环的固定（每个U型环用木楔三方稳牢，严禁焊接）→立杆定位→转角处摆横向工字钢→摆入纵向扫地杆→逐根树立杆（随即与纵向扫地杆扣紧）→安放横向扫地杆（与立杆或纵向扫地杆扣紧）→安装第一步纵向水平杆和横向水平杆→安装第二步纵向水平杆和横向水平杆→加设临时抛撑（上端与第二步纵向水平杆扣紧，在设置二道连墙杆后可拆除）→42 沁园春项目悬挑脚手架施工方案安装第三、四步纵向和横向水平杆；设置连墙杆→安装横向斜撑→接立杆→加设剪刀撑→铺脚手板→安装护身栏杆→挂设安全网。外架四周从二步架起等距设置双道栏杆（0.6m～1.2m）至顶层。3.2.2.2、脚手架的拆除施工工艺拆架程序应遵守由上而下，先搭后拆的原则，一般的拆除顺序为：安全网→拦杆→脚手板→剪刀撑→横向水平杆→纵向水平杆→立杆。不准分立面拆架或在上下两步同时进行拆架。做到一步一清、一杆一清。拆立杆时，要先抱住立杆再拆开最后两个扣。拆除纵向水平杆、斜撑、剪刀撑时，应先拆中间扣件，然后托住中间，再解端头扣。所有连墙杆等必须随脚手架拆除同步下降，严禁先将连墙件整层或数层拆除后再拆脚手架。分段拆除高差不应大于2步，如高差大于2步，应增设连墙件加固。应保证拆除后架体的稳定性不被破坏，连墙杆被拆除前，应加设临时支撑防止变形、失稳。当脚手架拆至下部最后一根长钢管的高度（约6m）时，应先在适当位置搭临时抛撑加固后再拆连墙件。3.3、资源安排及保证3.3.1、劳动力准备搭设阶段共需架子工15名，维护阶段共需架子工6名，拆除阶段共需外架工10名。所有架子工均需持证上岗。架子工由劳务公司提供。搭设阶段安排1名施工员配合。3.3.2、材料准备本工程所用的钢管、扣件由租赁公司提供。型钢、竹笆、安全网、钢丝绳和其它材料由施工班组自行采购。3.3.3、机具准备42 沁园春项目悬挑脚手架施工方案搭、拆架子所需机具主要有切割机、电焊机、氧气乙炔、架子扳手、吊线，由架子工自备。项目部应配备如下检查工具（可借用，但应符合要求）：名称数量用途扭力扳手5把检查扣件拧紧力度游标卡尺2把检查焊接钢管外径和壁厚、外表面锈蚀深度塞尺2把检查钢管两端面切斜偏差钢卷尺5把检查钢管弯曲程度和搭设中的距离或长度水平尺2把检查水平杆高差角尺3把检查剪刀撑与地面的倾角3.3.4、技术准备施工前应按要求向架子工作好技术交底。人员变动后应重新交底。3.4、施工进度计划本工程悬挑脚手架拟于2015年12月开始搭设，各单体根据各实际进度计划搭设。四、施工技术方案4.1、技术参数立杆纵距1.5m，立杆横距0.85m（满铺竹笆），内排架步距1.8m，外排架步距0.6m。外排架内侧设全封闭密目安全网（每10cm×10cm2300孔）。(1)、采用悬挑式结构用外架，悬挑梁选16#工字钢，一般部位采用3m长工字钢，其中建筑物外悬挑段长度1.20米，建筑物内锚固段长度1.80米。阳角部位采用4.5-6m长工字钢（突出部位采用6m工字钢），其中（锚固长度与外伸长度比控制在1.25～1.5:1），如6m长工字钢外挑2.4m，锚固端长为3.6m。立杆必须搭放在16#工字钢上，需离悬挑端头100mm焊直径25mm的钢筋做立杆固定点，再间隔850mm42 沁园春项目悬挑脚手架施工方案焊第二个立杆固定点，以便搭设脚手架，悬挑前端用钢丝绳斜拉吊于上层楼面梁内，楼面梁内预埋φ20的吊环。(2)、在每根悬挑工字钢锚固端楼板内预埋二道φ18的钢筋锚卡，预埋锚卡处楼板必须是双层配筋，配筋量不小于双向φ8@150，两道锚卡间距200mm。此外为稳定挑梁的位置，在挑梁支点处(即楼板封口梁处)再预埋一根φ18的钢筋锚卡。(3)、在预埋工字钢梁时遇有框架柱、暗柱部分应让开，让开后的主工字钢梁应不大于2m，转角处立杆与主梁不能对齐应在主梁上再设置二根16#工字钢连续梁在连续梁上搭设双排钢管脚手架，立杆横向间距850mm。纵向间距小于等于1500mm，步距1800mm，其它位置工字钢梁间距与立杆间距对齐设置，不设连续梁。(4)、让开柱的局部位置因不能按小于或等于1.5m纵向间距均匀设置立杆的主工字钢梁时。在工字钢主梁上口根据脚手架设置的宽度设置二根16#工字钢连续梁，在连续梁与主梁焊牢固定后，在连续梁上按立杆的纵横向间距布置立杆、扫地杆绑扎脚手架。立杆应均匀布置并保证不大于1.5m。(5)、每层楼每隔3跨（5.4m）在封口梁上口预埋短钢管，高出混凝土面不小于15cm，作为水平拉结外挑钢管架的连接墙件。(6)、工字钢主梁悬挑的前端底部用由φ20钢筋焊一个钢筋吊环，用不小于φ16mm的钢丝绳通过钢梁吊环处向上斜拉，角度不小于45°，在钢梁的上一层现浇板外梁上先预埋吊环，位置与主梁对齐，吊环为φ18钢筋，斜拉钢丝绳在上一层梁板浇筑后、砼强度符合要求后，通过吊钩用钢丝绳拉紧锚卡固定。4.2、实施步骤、流程及关键施工方法4.2.1、扫地杆的搭设纵向扫地杆应采用直角扣件固定在距底座上皮不大于200mm处的立杆上，横向扫地杆亦应采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。42 沁园春项目悬挑脚手架施工方案当立杆基础不在同一高度上时，必须将高处的纵向扫地杆向低处延长两跨与立杆固定，高底差不应大于1m，靠近坡上方的立杆轴线到边坡的距离不应小于500mm。4.2.2、立杆立杆上的对接扣件应交错布置。错开距离：两根相邻立杆的接头不应设置在同步内，同步内隔一根立杆的两个相隔接头在高度方向错开的距离不宜小于500mm。各接头中心至主节点的距离不宜大于步距的1/3。下端第一根立杆交错用6m杆和3m杆相互错开。立杆顶端宜高出女儿墙上皮1m，高出檐口上皮1.2m。立杆接长除顶层顶步可采用搭接外，其余各层各步接头必须采用对接。4.2.3、纵向水平杆纵向水平杆要求设置在立杆内侧，长度不宜小于三跨。接长宜使用对接。对接扣件应交错布置，两根相邻纵向水平杆的接头不宜设置在同步或同跨内，不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm，各接头中心至最近主节点的距离不宜大于纵距的1/3。接长如采用搭接，搭接长度不应小于1m，应等间距设置3个旋转扣件固定。4.2.4、横向水平杆在主接点处必须设置一根横向水平杆，用直角扣件扣接，且严禁拆除。主节点处两个直角扣件的中心距不应大于150mm。在双排脚手架中，靠墙一端的外伸长度不应大于0.4L，且不应大于500mm，应按当地区规定不大于200mm。42 沁园春项目悬挑脚手架施工方案4.2.5、剪刀撑、横向斜撑的搭设本工程外架剪刀撑采用连续式设置，剪刀撑角度应在45°～60°之间。剪刀撑斜杆的接长宜采用搭接，搭接长度不应小于1m，应采用不少于3个旋转扣件固定。端部扣件盖板的边缘至杆端距离不应小于lOOmm，并应随立杆、纵向和横向水平杆等同步搭设。42 沁园春项目悬挑脚手架施工方案4.2.6、连墙件的设置连墙件规范做法为逐层设置。本工程连墙件高度根据层高设置预埋件，预埋件设置在每层的外封口梁上。根据楼层层高为2.8m设置予埋件，故连墙面积为2.8m×4.5m。连墙件宜靠近主节点设置，偏离主节点距离不应大于300mm，应从底层第一步纵向水平杆处开始设置。每层楼每隔3跨4.5m在封口梁上口预埋短钢管，高出混凝土面15cm，作为水平拉结外挑钢管架的连接墙件。料台的两边开口型脚手架两端必须设置连墙件，并且连墙件的垂直间距不应大于建筑物的层高，并不大于4m。（同时开口架侧边由底至顶设置横向斜撑）。连墙件的布置图42 沁园春项目悬挑脚手架施工方案4.2.7、竹笆片的铺设悬挑式脚手架的竹笆脚手板应在悬挑层开始铺设，并每隔一步架高铺设一次，共铺设5层，竹笆脚手板应满铺。其纵向水平杆应用直角扣件固定在横向水平杆上，并应等间距设置，竹笆脚手板应按其主竹筋垂直于纵向水平杆方向铺设，且采用对接平铺，四个角应用16#的镀锌铁丝固定在纵向水平杆上。4.2.8、悬挑架底层的封闭措施悬挑架底部考虑到外墙施工有杂物坠落可能，悬挑架靠工字钢的底层水平方向及外架与墙的间隙处采用硬质模板封闭严密，不得有漏缝和漏洞出现。硬质模板42 沁园春项目悬挑脚手架施工方案4.2.9、空调板、飘窗处立杆布置在空调板两侧的20cm处分别设置一根立杆，空调板处立杆跨距小于1.8m，由于怕妨碍空调板、飘窗处栏杆的安装，因此架体内部靠墙部分的大横杆及填芯杆在遇到空调板、飘窗处打断，靠近空调板、飘窗处的立杆以开口架处的搭设方式搭设，层层设置连墙件，其它部位的立杆按常规搭设。见图一当空调板、飘窗脚手架搭设宽度大于1.7m时采取立杆穿越空调板、飘窗并对立杆进行预埋（用直径75PVC管）或套设。其它部位的立杆脚手架采取常规搭设。见图二接料平台位置的立杆层层设置连墙件，塔吊接料平台两边的外架立杆层层设置连墙件，应于料台立杆连墙件分开设置，不准共用。操作层上的施工荷载不应超过3KN/m2，不得将模板支撑和泵送砼输送管固定在脚手架上，模板斜撑不能顶住脚手架来固定，严禁任意悬挂起重设备搭设在上面。电梯井位置用钢筋网片设置，层层铺笆。电梯井门应安装活动自如的防护栏栅，高度为1.8m。不能直通搭设时，增加副立杆，两侧增加八字撑。42 沁园春项目悬挑脚手架施工方案4.2.10、扣件螺栓拧紧扭力矩不应小于，且不应大于。主节点处固定横向水平杆、纵向水平杆、剪刀撑等用的直角扣件、旋转扣件的中心点的相互距离不应大于150mm。对接扣件开口应朝上或朝内。各杆件端头伸出扣件盖板边缘的长度不应小于100mm。4.2.11、人行通道及保护棚（1）、主楼入口处设安全通道并搭设保护棚，保护棚上满铺双层脚手板，两层脚手板相隔500mm，并在入口处明显位置挂安全警示标识。（2）、配电箱、木工加工场、钢筋加工场等都必须设置保护棚，保护棚上满铺双层脚手板，两层脚手板相隔500mm，并悬挂防止物体打击安全警示牌。安全通道示意图42 沁园春项目悬挑脚手架施工方案4.2.12、电梯井（1）、本工程各单元都设有室内电梯，电梯井井道净尺寸都为2000×2000㎜。（2）、为了保证电梯井施工安全，根据井道高度，各单体电梯井无法采用落地脚手架一次性搭设。（3）、型钢采用16号工字钢作为支撑横梁，因支撑型钢与悬挑型钢相同而且搭设高度未超过20m,使用性质相同不另出计算书。（4）、电梯井道内脚手架搭设注意事项：1）、严格遵守各项脚手架搭设规程。2）、四周横杆每三步必须与墙体顶紧，以确保架体的稳定性，并做好隔离工作。3）、分区段搭设的井道架体高度必须严格按照要求，严禁超载。4）、搭设用的钢梁必须按说明要求，并与主体结构有可靠连接。电梯井部位型钢及钢管架布置图4.2.13、楼梯间型钢悬挑梁布置时遇梯间地段时，采用预埋件固定。需做好安全警示，铺设好人员上下踏步，以保证人员上下的安全。具体做法参照电梯井做法。42 沁园春项目悬挑脚手架施工方案4.2.14、采光井搭设具体做法参照电梯井做法。4.3、目标和验收标准（1）、目标：《建筑施工安全检查标准》（JGJ59-2011）表B.8总分10分，要求全部符合要求，达到10分。检查和验收应符合《建筑施工扣件式钢管脚手架》（JGJ130-2011）第8.1、8.2要求。脚手架每挑搭设完成后，由项目部自检合格后填表申报公司安全科进行验收，对验收中出现的一些问题立即进行整改。当验收合格，再次交付于使用单位，双方验收合格后办理交接手续，方可投入使用。主要检查是：悬挑杆件的型号，U型环的型号和锚固长度及螺栓拉紧度、予埋间距及杆件与U型环的固定应固定牢靠，严禁用钢筋焊接，杆件的设置和连接，连墙件、支撑、钢丝绳的斜拉角度和绳径等构造是否符合要求；垫板是否松动，立杆是否悬空；扣件是否符合要求；安全措施是否符合要求；立杆的沉降与垂直差是否符合规范要求；是否超载；每搭设5步架后，遇有六级大风和大雪后，停用超过一个月等，均应履行检查验收手续。脚手架要保证纵成线、横成方、立杆杆身垂直。搭接交替错开，纵向水平杆平直，横向水平杆平齐，立杆间距、步距、纵距、横距等均符合规范要求。架子剪刀撑连续设置绑牢，架子与建筑物连接牢固，保持架子整体牢固、稳定、安全、适用、美观。（2）、脚手架质量验收标准序号项目允许偏差（mm）检查工具1焊接钢管尺寸（mm）外径48.3壁厚3.6±5±0.36游标卡尺2钢管两端面切斜偏差1.7塞尺、拐角尺3钢管外表面锈蚀深度≤0.18游标卡尺42 沁园春项目悬挑脚手架施工方案4钢管弯曲①各种杆件钢管的端部弯曲L≤1.5m≤5钢卷尺②立杆钢管弯曲3m＜L≤4m4m＜L≤6.5m≤12≤20③水平杆、斜杆的钢管弯曲L≤6.5m≤30（3）、脚手架搭设的允许偏差和检验方法序号项目技术要求允许偏差检查方法与工具1地基基础表面坚实平整—观察排水不积水垫板不晃动底座不滑动不沉降－102单、双排与满堂脚手架立杆垂直度最后验收立杆垂直度（20~50）m—±100用经纬仪或吊线和钢卷尺下列脚手架允许水平偏差（mm）搭设中检查偏差的高度（m）总高度50m40m20mH=2H=10H=20H=30H=40H=50±7±20±40±60±80±100±7±25±50±75±100±7±50±10042 沁园春项目悬挑脚手架施工方案中间档次用插入法3单双排及满堂脚手架间距步距纵距横距———±20±50±20钢卷尺4纵向水平杆高差一根杆的两端—±20水准仪或水平尺同跨内两根纵向水平杆高差—±105剪刀撑斜杆与地面的倾角450~600—角尺五、安全管理措施5.1、主要技术、组织、管理措施5.1.1技术措施5.1.1.1、材质及其使用的安全技术措施扣件的紧固程度不应小于，且不应大于。对接扣件的抗拉承载力为3kN。扣件上螺栓应保持适当的拧紧程度。对接扣件安装时其开口应向内，以防进雨水，直角扣件安装时开口不得向下，以保证安全。各杆件端头伸出扣件盖板边缘的长度不应小于100mm。钢管有严重锈蚀、压扁或裂纹的不得使用。禁止使用有脆裂、变形、滑丝等现象的扣件。外脚手架严禁钢竹、钢木混搭，禁止扣件、绳索、铁丝、竹篾、塑料混用。严禁将外径48mm与51mm的钢管混合使用。5.1.1.2、脚手架搭设的安全技术措施42 沁园春项目悬挑脚手架施工方案脚手架的基础必须经过夯实处理满足承载力要求，做到不积水、不沉陷。搭设过程中应划出工作标志区，禁止行人进入，统一指挥，上下呼应，动作协调，严禁在无人指挥下作业。当解开与另一人有关的扣件时必先告诉对方，并得到允许，以防坠落伤人。开始搭设立杆时，应每隔6跨设置一根抛撑，直至连墙件安装稳定后，方可根据情况拆除。脚手架及时与结构拉结或采用临时支顶，以保证搭设过程安全，未完成脚手架在每日收工前，一定要确保架子稳定。脚手架必须配合施工进度搭设，一次搭设高度不得超过相邻连墙件以上两步。卸荷严格采用φ16的钢丝绳通过预埋φ18钢筋与脚手架连接，严禁私自拆改。5.1.1.3、脚手架上施工作业的安全技术措施结构施工阶段外脚手架每搭设一层完毕后，经项目部安全员验收合格后方可使用。任何班组长和个人，未经同意不得任意拆除脚手架部件。严格控制施工荷载，脚手板不得集中堆料，结构施工期间，施工荷载不得大于3kN/m2，同时施工层数不应大于两层；装修施工期间，施工荷载不得大于2kN/m2，同时施工层数不应大于三层，确保较大安全储备。当作业层高出其下连墙件3.6m以上，且其上尚无连墙件时，应采取适当的临时撑拉措施。定期检查脚手架，发现问题和隐患，在施工作业前及时维修加固，以达到坚固稳定，确保施工安全。5.1.1.4、脚手架拆除的安全技术措施拆架前，全面检查待拆脚手架，根据检查结果，拟定出作业计划，报请批准，进行技术交底后才准工作。架体拆除前，必须察看施工现场环境，包括架空线路、外脚手架、地面的设施等各类障碍物、地锚、缆风绳、连墙杆及被拆架体各吊点、附件、电气装置情况，凡能提前拆除的尽量拆除掉。42 沁园春项目悬挑脚手架施工方案拆架时应划分作业区，周围设绳绑围栏或竖立警戒标志，地面应设专人指挥，禁止非作业人员进入。拆除时要统一指挥，上下呼应，动作协调，需解开与另一人有关的扣件时，应先通知对方采取防范措施，以防坠落。在拆架时，不得中途换人，如必须换人时，应将拆除情况交代清楚后方可离开。每天拆架下班时，不应留下隐患部位。拆架时严禁碰撞脚手架附近电源线，以防触电。所有杆件和扣件在拆除时应分离，不准在杆件上附着扣件或两杆连着送到地面。所有的脚手板，应自外向里竖立搬运，以防脚手板和垃圾物从高处坠落伤人。拆下的零配件要装入容器内，用吊篮吊下；拆下的钢管要绑扎牢固，双点起吊，严禁从高空抛掷。5.1.2、组织、管理措施进入施工现场的人员必须戴好安全帽，高空作业系好安全带，穿好防滑鞋等，现场严禁吸烟。进入施工现场的人员要爱护场内的各种绿化设施和标示牌，不得践踏草坪、损坏花草树木、随意拆除和移动标示牌。严禁酗酒人员上架作业，施工操作时要求精力集中、禁止开玩笑和打闹。脚手架搭设人员必须是经考试合格的专业架子工，上岗人员定期体检，体检合格者方可发上岗证，凡患有高血压、贫血病、心脏病及其他不适于高空作业者，一律不得上脚手架操作。上架子作业人员上下均应走人行梯道，不准攀爬架子。护身栏、脚手板、挡脚板、密目安全网等影响作业班组支模时，如需拆改时，应由架子工来完成，任何人不得任意拆改。脚手架验收合格后任何人不得擅自拆改，如需做局部拆改时，须经主管工程师同意后由架子工操作。42 沁园春项目悬挑脚手架施工方案不准利用脚手架吊运重物；作业人员不准攀登架子上下作业面，不准推车在架子上跑动，塔吊起吊物体时不能碰撞和拖动脚手架。不得将模板支撑、缆风绳、泵送混凝土及砂浆的输送管等固定在脚手架上，严禁任意悬挂起重设备。在架子上的作业人员不得随意拆动脚手架的所有拉接点和脚手板，以及扣件绑扎扣等所有架子部件。拆除架子而使用电焊气割时，派专职人员做好防火工作，配备料斗，防止火星和切割物溅落。脚手架使用时间较长，因此在使用过程中需要进行检查，发现基础下沉、杆件变形严重、防护不全、拉结松动等问题要及时解决。要保证脚手架体的整体性，不得与井架一并拉结，不得截断架体。施工人员严禁凌空投掷杆件、物料、扣件及其他物品，材料、工具用滑轮和绳索运输，不得乱扔。不使用的工具要放在工具袋内防止掉落伤人，登高要穿防滑鞋，袖口及裤口要扎紧。脚手架堆放场应做到整洁、摆放合理、专人保管，并建立严格领退料手续。施工人员应做到工完料净脚下清，确保脚手架施工材料不浪费。运至地面的材料应按指定地点随拆随运，分类堆放，当天拆当天清，拆下的扣件和铁丝要集中回收处理。应随时整理、检查，按品种、分规格堆放整齐，妥善保管。六级以上大风、大雪、大雾、大雨天气停止脚手架作业。在冬季、雨季要经常检查脚手板上有无积水等物。若有则应随时清扫，并要采取防滑措施。应执行的强制性条文本外架施工和使用期间应执行的强制性条文如下，应重点检查：（1）钢管上严禁打孔。（2）当脚手架搭设尺寸中的步距、立杆纵距、立杆横距和连墙件间距有变化时，除计算底层立杆段外，还必须对出现最大步距或最大立杆纵距、立杆横距、连墙件间距等部位的立杆段进行验算；（3）主节点处必须设置一根横向水平杆，用直角扣件扣接且严禁拆除；42 沁园春项目悬挑脚手架施工方案（4）脚手架必须设置纵、横向扫地杆。纵向扫地杆应采用直角扣件固定在距底座上皮不大于200mm处的立杆上。横向扫地杆亦应采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。当立杆基础不在同一高度上时，必须将高处的纵向扫地杆向低处延长两跨与立杆固定，高低差不应大于1m。靠边坡上方的立杆轴线到边坡的距离不应小于500mm。（5）立杆接长除顶层顶步外，其余各层各步接头必须采用对接扣件连接。（6）一字型、开口型脚手架的两端必须设置连墙件。连墙件的垂直间距不应大于建筑物的层高，并不应大于4m（两步）。（7）对高度24m以上的双排脚手架，必须采用刚性连墙件与建筑物可靠连接。（8）连墙件必须采用可承受拉力和压力的构造。（9）高度在24m以下的单、双排脚手架，均必须在外侧立面的两端各设置一道剪刀撑，并应由底至顶连续设置；（10）一字型、开口型双排脚手架的两端均必须设置横向斜撑；（11）当脚手架基础下有设备基础、管沟时，在脚手架使用过程中不应开挖，否则必须采取加固措施。（12）脚手架必须配合施工进度搭设，一次高度不应超过相邻连墙件以上两步。（13）严禁将外径48mm与51mm的钢管混合使用；（14）剪刀撑、横向斜撑搭设应随立杆、纵向和横向水平杆等同步搭设。（15）拆除作业必须由上而下逐层进行，严禁上下同时作业；（16）连墙件必须随脚手架逐层拆除，严禁先将连墙件整层或数层拆除后再拆脚手架；分段拆除高差不应大于两步，如高差大于两步，应增设连墙件加固；（17）各构配件严禁抛掷至地面；（18）旧扣件使用前应进行质量检查，有裂缝、变形的严禁使用，出现滑丝的螺栓必须更换；（19）脚手架搭设人员必须是经过按现行国家标准《特种作业人员安全技术考核管理规则》GB5036考核合格的专业架子工。上岗人员应定期体检，合格者方可持证上岗。（20）作业层上的施工荷载应符合设计要求，不得超载。不得将模板支架、缆风绳、泵送混凝土和砂浆的输送管等固定在脚手架上，严禁悬挂起重设备。42 沁园春项目悬挑脚手架施工方案（21）在脚手架使用期间，严禁拆除下列杆件：1）主节点处的纵、横向水平杆，纵、横向扫地杆；2）连墙件。5.2、安全应急预案为积极应对可能发生的建筑工程重、较大事故，高效、有序地组织事故抢救工作，最大限度地减少人员伤亡和财产损失，维护正常的社会秩序和工作秩序，按照《安全生产法》、《国务院关于较大安全事故行政责任追究的规定》和《安徽省安全生产事故调查处理及行政责任追究暂行规定》的要求，结合工程施工的实际，制定《建筑工程重较大事故应急处理预案》。5.2.1主要危险源辨识1、高处坠落——凡在基准面2米或2米以上作业，攀爬、悬空作业，及雨天高处进行作业的，可能导致人体伤害的作业点或工作面。2、物体打击——高处坠落及平面崩溅照成的人体伤害。3、坍塌——设备、建筑物、构造物、堆置物、土石方等因设计、堆置、摆放或施工不合理、不正确，所发生倒塌造成伤害、伤亡的事故。5.2.2预防措施1、高处坠落的预防措施1）、为防止高空坠落事故的发生，在工程施工前对所从事高空作业或临边作业的人员进行安全基本知识、安全注意事项教育和安全技术交底。2）、施工人员进场后，分不同层次进行三级安全教育（公司、项目、班组）。3）、凡患有心脏病、高血压或不宜从事高空作业的人员，严禁参加高空作业。4）、为防止高空坠落事故的发生，要搭设合理，牢固能起防护作用的脚手架、临边护栏，并挂安全网，防止高处作业人员或临边作业人员坠落事故的发生。42 沁园春项目悬挑脚手架施工方案5）、所有的脚手架搭设或临边护栏能起到真正的防护作用，除由项目经理，安全员，班组长对防护设施进行必要的监督和验收外，还要每周进行不少一次的检查工作，以保证防护设施的完好性，防止坠落事故的发生。6）、凡工作面或作业点没有安全防护措施的，作业人员必须佩戴安全带或安全绳（安全带或安全绳在使用前要检查清楚），安全带或安全绳必须遵循高挂低用的原则。严禁不佩戴安全用具的进行高处作业，防止坠落事故发生。2、物体打击的预防措施1）、加强员工的安全知识教育，提高安全意识和技能。2）、凡在施工现场的人员必须佩戴符合国家标准要求的安全帽，并要正确佩戴。3）、经常进行安全检查，专职安全员每天在现场进行巡查，对有可能造成落物或对人员造成打击的部位进行落实整改，保证其安全稳定。4）、对吊装作业除了必要的吊装指挥人员外，还要安排警戒人员，以确保人身安全。5）、施工过程中严禁抛掷作业（脚手架、护栏安装拆除施工、临时设施的安装拆除、建筑垃圾废料的处理）。6）、起重工必须持证上岗，同时要具备一定的操作经验和技能，熟悉操作规程。指挥工必须时刻注意被吊物品的状态、行驶路径及危险性，发生异常立即通知起重工停止操作。7）、作业前各栋号主管工长一定要对作业人员进行施工技术安全交底，使作业人员明确安全生产状态及要点，避免事故发生。8）、作业前安全员、施工员、操作员必须对设备进行安全检查并空载运转，在确定无故障的情况下方可使用。3、坍塌事故的预防措施1）、为防止坍塌事故的发生，在施工前对操作人员加强安全知识教育，严格按照安全技术交底及操作规程施工。42 沁园春项目悬挑脚手架施工方案2）、设备进场前必须进行勘察，摸清地质情况，将设备摆放在平整结实的地面，基坑开挖时，要分层分段整体退挖，分级放坡系数需满足设计要求。3）、余土、材料、设备不得放置在基坑开挖边5米范围以内，运土车辆要依照规定路线行驶，以防止基坑受外力引起基坑坍塌。4）、基坑边缘1.5米范围内要求地面硬化，设置排水沟，以防雨水渗透基坑边缘，引起基坑坍塌事故。5）、脚手架上不得集中堆积施工材料及设备，以避免产生过大的集中载荷，引起脚手架坍塌。6）、脚手架搭设完成后需由项目负责人、安全员、施工员检查合格后方能使用，使用过程中要每周巡查，以防扣件松动引起脚手架坍塌。5.2.3、应急处置及联系方式5.2.3.1应急主要联系方式（1）、事故应急处理工作项目部统一领导下，由专职安全员负责，相关现场管理人员分工合作，密切配合，迅速、高效、有序的开展。（2）、成立项目部事故应急处理指挥小组。总指挥由项目经理担任；副总指挥由现场负责人担任；成员由项目部管理人员组成。指应急抢险领导小组人员组织机构如下：组长：董金水组长职责：负责全面管理和协调工作、负责本专项应急预案的启动实施、小组人员分工等。副组长：关瑞副组长职责：协助组长工作，在组长不在场的情况下行使组长职责、协助处理相关工作，具体负责基坑施工安全的现场管理，恢复和保证生产正常进行。组员：马景玉、朱旻42 沁园春项目悬挑脚手架施工方案政府和社会相关方联系电话单位电话单位电话消防报警119公安报警110急救电话120交通报警122指挥小组设在项目部办公室，负责落实值班和应急处理具体工作。5.2.3.2、事故报告和现场保护（1）、事故发生后，事故单位必须以最快捷的方法，立即将所发生的事故的情况报项目部指挥小组办公室，并在规定时间内电话、传真或写出书面报告及时上报。事故报告应包括以下内容：1）发生事故的单位名称、企业规模；2）事故发生的时间、地点；3）事故的简要经过、伤亡人数、直接经济损失和初步估计；4）事故原因、性质的初步判断；5）事故抢救处理的情况和采取的措施；6）需要有关部门和单位协助事故抢救和处理的有关部门事宜；7）事故的报告单位、签发人和时间。（2）、项目部指挥小组接到事故报告后，立即报告总公司，同时派人迅速进行事故现场的保护和证据收集工作。必要时可将事故情况通报给市公安局（110），请求给予支援。（3）、事故发生后，项目部必须严格保护事故现场，并迅速采取必要措施抢救人员和财产。因抢救伤员、防止事故的扩大及疏通交通等原因需要移动现场物件时，必须做出标志、拍照、详细记录和绘制事故现场图，并妥善保存现场重要痕迹、物证等。应急处理措施：1）42 沁园春项目悬挑脚手架施工方案抢救方案根据现场实际发生事故情况，最大可能迅速调集汽车吊、挖掘机、推土机等机械设备及人员、车辆迅速投入开展抢救及突击抢救行动，调查现场情况，如有人员失踪，立即判明方位，紧急安排技术专家根据工程特点、事故类别，制定抢救方案，同时安排受灾群众的生活问题，必要时请求武警、消防部门协助抢险，请公安部门配合，疏散人群，维持现场秩序。2）伤员抢救立即与急救中心和医院联系，请求出动急救车辆并做好急救准备，确保伤员得到及时医治。3）事故现场取证救助行动中，安排人员同时做好事故调查取证工作，以利于事故处理，防止证据遗失。4）自我保护在救助行动中，抢救机械设备和救助人员应严格执行安全操作规程，配齐安全设施和防护工具，加强自我保护，确保抢救行动过程中的人身安全和财产安全。六、其他要求与措施1、项目经理为文明施工第一责任人，对现场的文明施工全面负责。 2、施工队长为文明施工的具体领导者，负责现场本队施工区域的文明施工实施。 3、安全员为现场文明施工的专职人员，负责文明施工的教育、监督、检查。 4、班组长安全员负责本班组施工区域的文明施工，执行具体文明施工措施。 5、明确文明施工责任，责任到人，层层负责，切实地将文明施工落实到实处。 6、加强“文明施工”的教育，坚持班前交底，班中检查，每周例会制度。 7、现场材料，施工机具按规定停放，施工现场每日下班前清理、收集、整理零星材料做到有序堆放、道路畅通、场地清洁，搞好文明施工。 七、附件沁园春项目普通型钢悬挑脚手架计算书42 沁园春项目悬挑脚手架施工方案型钢悬挑扣件式钢管脚手架的计算依据《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2011)、《建筑结构荷载规范》(GB50009-2001)、《钢结构设计规范》(GB50017-2003)、《建筑施工安全检查评分标准》(JGJ59-99)、《建筑施工高处作业安全技术规范》(JGJ80-91)以及本工程的施工图纸。一、参数信息1.脚手架参数双排脚手架搭设高度为18m，立杆采用单立杆；搭设尺寸为：立杆的纵距为1.5m，立杆的横距为0.85m，立杆的步距为1.8m；内排架距离墙长度为0.25m；大横杆在上，搭接在小横杆上的大横杆根数为2根；采用的钢管类型为Φ48×3.5；目前市场根本找不到3.5的钢管，3.0的都少横杆与立杆连接方式为单扣件；连墙件布置取两步三跨，竖向间距3.6m，水平间距4.5m，采用扣件连接；连墙件连接方式为双扣件；2.活荷载参数施工均布荷载(kN/m2):3.000；脚手架用途:结构脚手架；同时施工层数:2层；3.风荷载参数本工程地处安徽蚌埠市，基本风压0.35kN/m2；风荷载高度变化系数μz，计算连墙件强度时取0.92，计算立杆稳定性时取0.74，风荷载体型系数μs为0.214；4.静荷载参数42 沁园春项目悬挑脚手架施工方案每米立杆承受的结构自重荷载标准值(kN/m):0.1248；脚手板自重标准值(kN/m2):0.300；栏杆挡脚板自重标准值(kN/m):0.150；安全设施与安全网自重标准值(kN/m2):0.005；脚手板铺设层数:4层；脚手板类别:竹笆片脚手板；栏杆挡板类别:竹笆片脚手板挡板；5.水平悬挑支撑梁悬挑水平钢梁采用16号工字钢，其中建筑物外悬挑段长度1.2m，建筑物内锚固段长度1.8m。锚固压点螺栓直径(mm):18.00；楼板混凝土标号:C25；6.拉绳与支杆参数42 沁园春项目悬挑脚手架施工方案钢丝绳安全系数为:6.000；钢丝绳与墙距离为(m):3.300；悬挑水平钢梁采用钢丝绳与建筑物拉结，最里面面钢丝绳距离建筑物1.1m。二、大横杆的计算按照《扣件式钢管脚手架安全技术规范》(JGJ130-2011)第5.2.4条规定，大横杆按照三跨连续梁进行强度和挠度计算，大横杆在小横杆的上面。将大横杆上面的脚手板自重和施工活荷载作为均布荷载计算大横杆的最大弯矩和变形。1.均布荷载值计算大横杆的自重标准值:P1=0.033kN/m；脚手板的自重标准值:P2=0.3×0.85/(2+1)=0.085kN/m；活荷载标准值:Q=3×0.85/(2+1)=0.85kN/m；静荷载的设计值:q1=1.2×0.033+1.2×0.085=0.142kN/m；活荷载的设计值:q2=1.4×0.85=1.19kN/m；42 沁园春项目悬挑脚手架施工方案图1大横杆设计荷载组合简图(跨中最大弯矩和跨中最大挠度)图2大横杆设计荷载组合简图(支座最大弯矩)2.强度验算跨中和支座最大弯距分别按图1、图2组合。跨中最大弯距计算公式如下:M1max=0.08q1l2+0.10q2l2跨中最大弯距为M1max=0.08×0.142×1.52+0.10×1.19×1.52=0.293kN·m；支座最大弯距计算公式如下:M2max=-0.10q1l2-0.117q2l2支座最大弯距为M2max=-0.10×0.142×1.52-0.117×1.19×1.52=-0.345kN·m；选择支座弯矩和跨中弯矩的最大值进行强度验算：σ=Max(0.293×106,0.345×106)/4490=76.837N/mm2；大横杆的最大弯曲应力为σ=76.837N/mm2小于大横杆的抗弯强度设计值[f]=205N/mm2，满足要求！3.挠度验算最大挠度考虑为三跨连续梁均布荷载作用下的挠度。计算公式如下：42 沁园春项目悬挑脚手架施工方案νmax=(0.677q1l4+0.990q2l4)/100EI其中：静荷载标准值:q1=P1+P2=0.033+0.085=0.118kN/m；活荷载标准值:q2=Q=0.85kN/m；最大挠度计算值为：ν=0.677×0.118×15004/(100×2.06×105×107800)+0.990×0.85×15004/(100×2.06×105×107800)=2.101mm；大横杆的最大挠度2.101mm小于大横杆的最大容许挠度1500/150mm与10mm，满足要求！三、小横杆的计算根据JGJ130-2001第5.2.4条规定，小横杆按照简支梁进行强度和挠度计算，大横杆在小横杆的上面。用大横杆支座的最大反力计算值作为小横杆集中荷载，在最不利荷载布置下计算小横杆的最大弯矩和变形。1.荷载值计算大横杆的自重标准值：p1=0.033×1.5=0.05kN；脚手板的自重标准值：P2=0.3×0.85×1.5/(2+1)=0.128kN；活荷载标准值：Q=3×0.85×1.5/(2+1)=1.275kN；集中荷载的设计值:P=1.2×(0.05+0.128)+1.4×1.275=1.998kN；小横杆计算简图42 沁园春项目悬挑脚手架施工方案2.强度验算最大弯矩考虑为小横杆自重均布荷载与大横杆传递荷载的标准值最不利分配的弯矩和；均布荷载最大弯矩计算公式如下:Mqmax=ql2/8Mqmax=1.2×0.033×0.852/8=0.004kN·m；集中荷载最大弯矩计算公式如下:Mpmax=Pl/3Mpmax=1.998×0.85/3=0.566kN·m；最大弯矩M=Mqmax+Mpmax=0.57kN·m；最大应力计算值σ=M/W=0.57×106/4490=126.88N/mm2；小横杆的最大弯曲应力σ=126.88N/mm2小于小横杆的抗弯强度设计值205N/mm2，满足要求！3.挠度验算最大挠度考虑为小横杆自重均布荷载与大横杆传递荷载的设计值最不利分配的挠度和；小横杆自重均布荷载引起的最大挠度计算公式如下:νqmax=5ql4/384EIνqmax=5×0.033×8504/(384×2.06×105×107800)=0.01mm；大横杆传递荷载P=p1+p2+Q=0.05+0.128+1.275=1.452kN；集中荷载标准值最不利分配引起的最大挠度计算公式如下:νpmax=Pl(3l2-4l2/9)/72EIνpmax=1452.45×850×(3×8502-4×8502/9)/(72×2.06×105×107800)=1.426mm；42 沁园春项目悬挑脚手架施工方案最大挠度和ν=νqmax+νpmax=0.01+1.426=1.436mm；小横杆的最大挠度为1.436mm小于小横杆的最大容许挠度850/150=5.667与10mm,满足要求！四、扣件抗滑力的计算按规范表5.1.7,直角、旋转单扣件承载力取值为8.00kN，该工程实际的旋转单扣件承载力取值为8.00kN。纵向或横向水平杆与立杆连接时，扣件的抗滑承载力按照下式计算(《建筑施工扣件式钢管脚手架安全技术规范》5.2.5):R≤Rc其中Rc--扣件抗滑承载力设计值,取8.00kN；R--纵向或横向水平杆传给立杆的竖向作用力设计值；大横杆的自重标准值:P1=0.033×1.5×2/2=0.05kN；小横杆的自重标准值:P2=0.033×0.85/2=0.014kN；脚手板的自重标准值:P3=0.3×0.85×1.5/2=0.191kN；活荷载标准值:Q=3×0.85×1.5/2=1.912kN；荷载的设计值:R=1.2×(0.05+0.014+0.191)+1.4×1.912=2.984kN；R<8.00kN，单扣件抗滑承载力的设计计算满足要求!五、脚手架立杆荷载的计算作用于脚手架的荷载包括静荷载、活荷载和风荷载。静荷载标准值包括以下内容：(1)每米立杆承受的结构自重标准值，为0.1248kN/mNG1=[0.1248+(1.50×2/2)×0.033/1.80]×18.00=2.746kN；(2)脚手板的自重标准值；采用竹笆片脚手板，标准值为0.3kN/m242 沁园春项目悬挑脚手架施工方案NG2=0.3×4×1.5×(0.85+0.2)/2=0.99kN；(3)栏杆与挡脚手板自重标准值；采用竹笆片脚手板挡板，标准值为0.15kN/mNG3=0.15×4×1.5/2=0.45kN；(4)吊挂的安全设施荷载，包括安全网:0.005kN/m2NG4=0.005×1.5×18=0.135kN；经计算得到，静荷载标准值NG=NG1+NG2+NG3+NG4=4.321kN；活荷载为施工荷载标准值产生的轴向力总和，立杆按一纵距内施工荷载总和的1/2取值。经计算得到，活荷载标准值NQ=3×0.85×1.5×2/2=3.825kN；考虑风荷载时,立杆的轴向压力设计值为N=1.2NG+0.85×1.4NQ=1.2×4.321+0.85×1.4×3.825=9.737kN；不考虑风荷载时,立杆的轴向压力设计值为N"=1.2NG+1.4NQ=1.2×4.321+1.4×3.825=10.54kN；六、立杆的稳定性计算风荷载标准值按照以下公式计算Wk=0.7μz·μs·ω0其中ω0--基本风压(kN/m2)，按照《建筑结构荷载规范》(GB50009-2001)的规定采用：ω0=0.35kN/m2；μz--风荷载高度变化系数，按照《建筑结构荷载规范》(GB50009-2001)的规定采用：μz=0.74；μs--风荷载体型系数：取值为0.214；经计算得到，风荷载标准值为:42 沁园春项目悬挑脚手架施工方案Wk=0.7×0.35×0.74×0.214=0.039kN/m2；风荷载设计值产生的立杆段弯矩MW为:Mw=0.85×1.4WkLah2/10=0.85×1.4×0.039×1.5×1.82/10=0.022kN·m；考虑风荷载时,立杆的稳定性计算公式σ=N/(φA)+MW/W≤[f]立杆的轴心压力设计值：N=9.737kN；不考虑风荷载时,立杆的稳定性计算公式σ=N/(φA)≤[f]立杆的轴心压力设计值：N=N"=10.54kN；计算立杆的截面回转半径：i=1.59cm；计算长度附加系数参照《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2001)表5.3.3得：k=1.155；计算长度系数参照《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2001)表5.3.3得：μ=1.5；计算长度,由公式l0=kuh确定：l0=3.118m；长细比:L0/i=196；轴心受压立杆的稳定系数φ,由长细比lo/i的结果查表得到：φ=0.188立杆净截面面积：A=4.24cm2；立杆净截面模量(抵抗矩)：W=4.49cm3；钢管立杆抗压强度设计值：[f]=205N/mm2；考虑风荷载时σ=9736.83/(0.188×424)+22438.551/4490=127.148N/mm2；42 沁园春项目悬挑脚手架施工方案立杆稳定性计算σ=127.148N/mm2小于立杆的抗压强度设计值[f]=205N/mm2，满足要求！不考虑风荷载时σ=10540.08/(0.188×424)=132.227N/mm2；立杆稳定性计算σ=132.227N/mm2小于立杆的抗压强度设计值[f]=205N/mm2，满足要求！七、连墙件的计算连墙件的轴向力设计值应按照下式计算：Nl=Nlw+N0连墙件风荷载标准值按脚手架顶部高度计算μz＝0.92，μs＝0.214，ω0＝0.35，Wk=0.7μz·μs·ω0=0.7×0.92×0.214×0.35=0.048kN/m2；每个连墙件的覆盖面积内脚手架外侧的迎风面积Aw=16.2m2；按《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2001)5.4.1条连墙件约束脚手架平面外变形所产生的轴向力(kN),N0=5.000kN；风荷载产生的连墙件轴向力设计值(kN)，按照下式计算：Nlw=1.4×Wk×Aw=1.094kN；连墙件的轴向力设计值Nl=Nlw+N0=6.094kN；连墙件承载力设计值按下式计算：Nf=φ·A·[f]其中φ--轴心受压立杆的稳定系数；由长细比l/i=250/15.9的结果查表得到φ=0.958，l为内排架距离墙的长度；A=4.24cm2；[f]=205N/mm2；连墙件轴向承载力设计值为Nf=0.958×4.24×10-4×205×103=83.269kN；42 沁园春项目悬挑脚手架施工方案Nl=6.094Ru＝13.074KN。经计算，选此型号钢丝绳能够满足要求。钢丝拉绳(斜拉杆)的拉环强度计算钢丝拉绳(斜拉杆)的轴力RU的最大值进行计算作为拉环的拉力N，为N=RU=13.074kN钢丝拉绳(斜拉杆)的拉环的强度计算公式为σ=N/A≤[f]其中[f]为拉环钢筋抗拉强度，按《混凝土结构设计规范》10.9.8每个拉环按2个截面计算的吊环应力不应大于50N/mm2；所需要的钢丝拉绳(斜拉杆)的拉环最小直径D=(13074×4/(3.142×50×2))1/2=12.9mm；实际拉环选用直径D=14mm的HPB235的钢筋制作即可。十二、锚固段与楼板连接的计算1.水平钢梁与楼板压点如果采用螺栓，螺栓粘结力锚固强度计算如下锚固深度计算公式:h≥N/πd[fb]其中N--锚固力，即作用于楼板螺栓的轴向拉力，N=0.201kN；d--楼板螺栓的直径，d=18mm；[fb]--楼板螺栓与混凝土的容许粘接强度，计算中取1.27N/mm2；[f]--钢材强度设计值,取215N/mm2；h--楼板螺栓在混凝土楼板内的锚固深度，经过计算得到h要大于201/(3.142×18×1.27)=2.799mm。42 沁园春项目悬挑脚手架施工方案螺栓所能承受的最大拉力F=1/4×3.14×182×215×10-3=54.68kN螺栓的轴向拉力N=0.201kN小于螺栓所能承受的最大拉力F=54.683kN，满足要求！2.水平钢梁与楼板压点如果采用螺栓，混凝土局部承压计算如下混凝土局部承压的螺栓拉力要满足公式:N≤(b2-πd2/4)fcc其中N--锚固力，即作用于楼板螺栓的轴向压力，N=9.616kN；d--楼板螺栓的直径，d=18mm；b--楼板内的螺栓锚板边长，b=5×d=90mm；fcc--混凝土的局部挤压强度设计值，计算中取0.95fc=11.9N/mm2；(b2-πd2/4)fcc=(902-3.142×182/4)×11.9/1000=93.362kN>N=9.616kN经过计算得到公式右边等于93.36kN，大于锚固力N=9.62kN，楼板混凝土局部承压计算满足要求!42'
