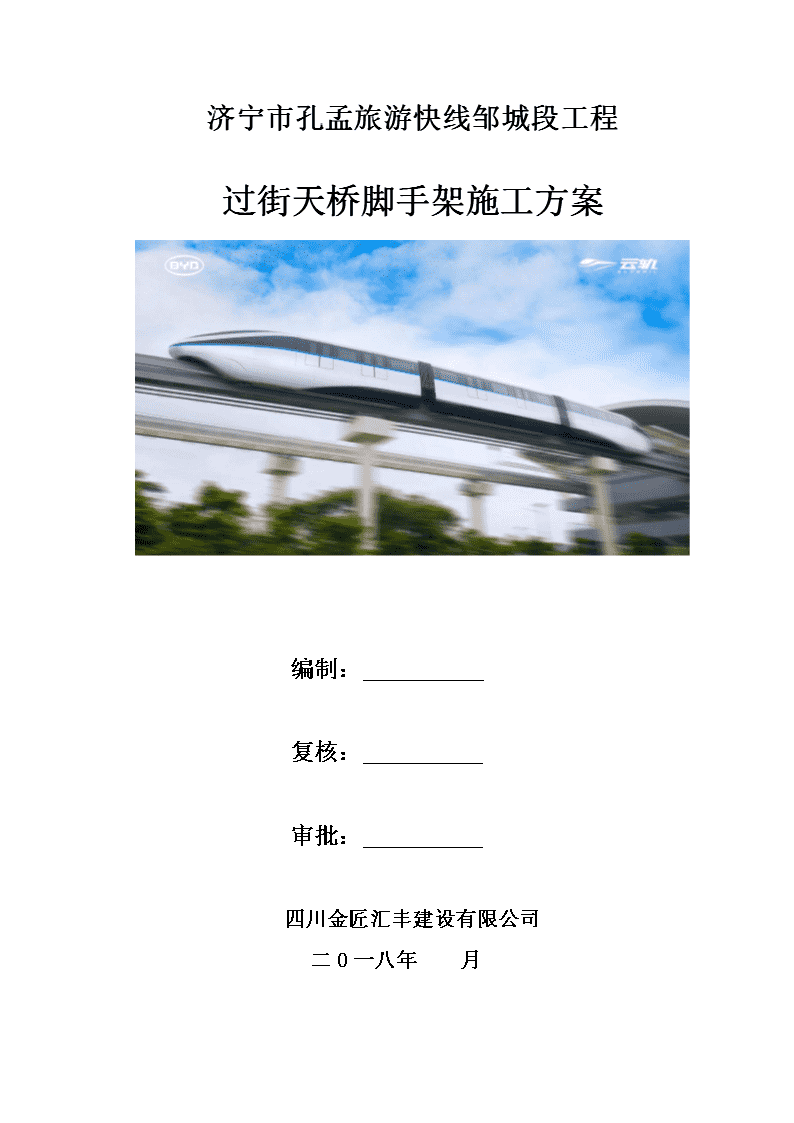

过街天桥脚手架施工方案

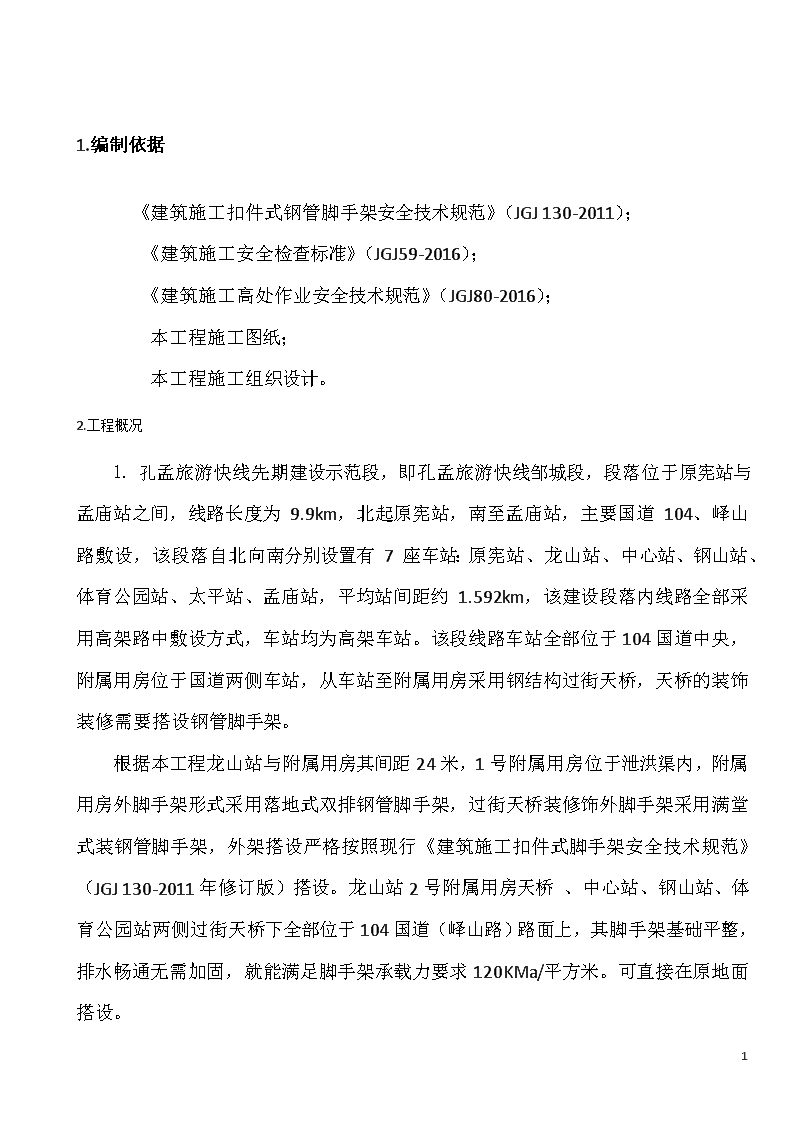

'济宁市孔孟旅游快线邹城段工程过街天桥脚手架施工方案编制：复核：审批：四川金匠汇丰建设有限公司二0一八年月 目录1.编制依据12.工程概况13.施工部署23.1.组织机构23.2.设计总体思路23.3.劳动力准备23.4.材料准备33.5.机具准备33.6.技术准备44.脚手架构造要求44.1.总的设计尺寸44.2.纵向水平杆44.3.横向水平杆44.4.脚手板54.5.立杆54.6.剪刀撑54.7.扣件64.10.基础64.11.上人斜道65.脚手架的搭设和拆除施工工艺65.1.落地脚手架搭设施工工艺75.2脚手架的拆除施工工艺96.目标和验收标准107.安全文明施工保证措施117.1.材质及其使用的安全技术措施117.2.脚手架搭设的安全技术措施127.3.脚手架上施工作业的安全技术措施127.4.脚手架拆除的安全技术措施137.5.文明施工要求147.6.应执行的强制性条文16附图1：落地架部份剖面图18附图2：外脚手架附立面布置图19 1.编制依据《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）；《建筑施工安全检查标准》（JGJ59-2016）；《建筑施工高处作业安全技术规范》（JGJ80-2016）；本工程施工图纸；本工程施工组织设计。2.工程概况1.孔孟旅游快线先期建设示范段，即孔孟旅游快线邹城段，段落位于原宪站与孟庙站之间，线路长度为9.9km，北起原宪站，南至孟庙站，主要国道104、峄山路敷设，该段落自北向南分别设置有7座车站：原宪站、龙山站、中心站、钢山站、体育公园站、太平站、孟庙站，平均站间距约1.592km，该建设段落内线路全部采用高架路中敷设方式，车站均为高架车站。该段线路车站全部位于104国道中央，附属用房位于国道两侧车站，从车站至附属用房采用钢结构过街天桥，天桥的装饰装修需要搭设钢管脚手架。根据本工程龙山站与附属用房其间距24米，1号附属用房位于泄洪渠内，附属用房外脚手架形式采用落地式双排钢管脚手架，过街天桥装修饰外脚手架采用满堂式装钢管脚手架，外架搭设严格按照现行《建筑施工扣件式脚手架安全技术规范》（JGJ130-2011年修订版）搭设。龙山站2号附属用房天桥、中心站、钢山站、体育公园站两侧过街天桥下全部位于104国道（峄山路）路面上，其脚手架基础平整，排水畅通无需加固，就能满足脚手架承载力要求120KMa/平方米。可直接在原地面搭设。18 3.施工部署3.1.组织机构外架搭设由工长负责组织实施，其他人员配合。外架所需材料、劳动力计划均由外架工长负责编制，材料员、劳资员负责组织进场。并由安全员进行现场监督按技术交底和方案施工。由于工程位于104国（峄山路）侧道路通行。施工期间脚手架外侧设置导行标志。如图：3.2.脚手架使用功能根据工程特点，采用满堂脚手架作为装修阶段施工人工操作平台使用，也兼作装修施工的安全防护。3.3.劳动力准备搭设阶段每站的其中一侧架体需架子工4名，维护阶段共需架子工218 名，拆除阶段共需外架工6名。所有架子工均需持证上岗。架子工由劳务公司提供。搭设阶段安排2名测量放线工配合。3.4.材料准备所有钢管质量应符合《碳素结构钢》（GB/T700）中Q235-A级钢的规定，及《直缝电焊钢管》（GB/T13793）、《低压流体输送焊接钢管》（GB/T3092），并有产品出厂合格证。扣件采用可锻铸铁制作的扣件，其质量应符合国家标准《钢管脚手架扣件》（GB15831）的规定，并有出厂合格证。扣件在螺栓拧紧扭矩达65N·m时，不得发生破坏。3.5.机具准备搭、拆架子所需机具主要有架子扳手、吊线，由架子工自备。项目部应配备如下检查工具（可借用，但应符合要求）：名称数量用途扭力扳手1把检查扣件拧紧力度游标卡尺1把检查焊接钢管外径和壁厚、外表面锈蚀深度塞尺1把检查钢管两端面切斜偏差钢卷尺1把检查钢管弯曲程度和搭设中的距离或长度水平尺1把检查水平杆高差角尺1把检查剪刀撑与地面的倾角18 注：《建筑施工扣件式钢管脚手架》（JGJ130-2011）中提及的钢板尺用钢卷尺代替。3.6.技术准备施工前应按要求向架子工作好技术交底，三级教育和安全技术交底，对于身体健康有问题的不能用工，年龄偏大的也不能用工，人员变动后应重新交底。4.脚手架构造要求4.1.总的设计尺寸外架的立杆纵距1.5m，两外侧操作横距1.05m（可平铺四块竹串脚手板，每块竹串脚手板宽250mm），步距1.8m，外排架栏杆步距0.9m，中间满堂脚手架横距1.5米。外排架内侧设全封闭密目安全网（每10cm×10cm，2000孔）。4.2.纵向水平杆纵向水平杆要求设置在立杆内侧，长度不宜小于三跨。接长宜使用对接。对接扣件应交错布置，两根相邻纵向水平杆的接头不宜设置在同步或同跨内，不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm，各接头中心至最近主节点的距离不宜大于纵距的1/3。接长如采用搭接，搭接长度不应小于1m，应等间距设置3个旋转扣件固定。本工程使用竹串脚手板，纵向水平杆应作为横向水平杆的支座，用直角扣件固定在立杆上。4.3.横向水平杆18 作业层上非主节点处的横向水平杆，宜根据支承脚手板的需要等间距设置，最大间距不应大于纵距的1/2。横向水平杆两端均应采用直角扣件固定在纵向水平杆上。横向水平杆靠墙一端外伸长度不小于200mm，以满足铺一块脚手板的要求。靠墙一端离外装饰面距离不大于100mm。4.4.脚手板作业层脚手板应铺满、铺稳，离开外墙装饰面100mm。脚手板应设置在三根横向水平杆上。脚手板的铺设可对接平铺，也可搭接铺设，搭接时接头必须支在横向水平杆上。作业层端部脚手板探头长度取150mm，板长两端应与支承杆可靠固定。作业层必须铺设脚手板，并要求底层铺设一层脚手板，每隔10米铺设一层脚手板。4.5.立杆内立杆距钢结构外侧边800mm（做幕墙的工作面）。每根立杆底部应设置垫板及方木（方木规格：90×50×1500mm，垫板规格18×300×1500）。相邻立杆的对接扣件不得在同一高度内。下端第一根立杆交错用6m杆和3m杆相互错开。4.6.剪刀撑18 剪刀撑在外侧立面的两端设置，并应由底到顶延续搭设。斜杆与地面的倾角按45°控制。每道剪刀撑宽度不应小于4跨。剪刀撑跨越立杆的最多根数为7根。剪刀撑杆件油红白相间警示色。剪刀撑斜杆的接长宜采用搭接。搭接长度不应小于1m，应等间距设置3个旋转扣件固定。4.7.扣件螺栓拧紧扭力矩不应小于，且不应大于。主节点处固定横向水平杆、纵向水平杆、剪刀撑等用的直角扣件、旋转扣件的中心点的相互距离不应大于150mm。对接扣件开口应朝上或朝内。各杆件端头伸出扣件盖板边缘的长度不应小于100mm。4.10.基础龙山站一号附属用房的过街天桥脚手架在泄洪渠内的部分采用素土夯实后浇筑100mm厚C20砼硬化后加设垫板的作法，土方回填时土质符合设计要求，并分层夯实，每层厚度不超过200mm,确保脚手架基础部下沉。龙山站2号附属用房天桥、中心站、钢山站、体育公园站两侧过街天桥下全部位于104国道（峄山路）路面上，其脚手架基础平整，排水畅通无需加固，就能满足脚手架承载力要求120KMa/平方米。可直接在原地面搭设。4.11.上人斜道5.脚手架的搭设和拆除施工工艺18 本工程因装饰需要只在上部钢结构天桥处施工，垂直上下采用专用的定钢梯上下，如图：5.1.落地脚手架搭设施工工艺（1）工艺流程在牢固的地基弹线、立杆定位→摆放扫地杆→小横杆，并与立杆和扫地杆扣紧→装第一步大横杆并与各立杆扣紧→安第一竖立杆并与扫地杆扣紧→装扫步小横杆→安第二步大横杆→安第二步小横杆→加设临时斜撑杆，上端与第二步大横杆扣紧(装设连墙件后拆除)→安第三、四步大横杆和小横杆→安装连墙件→接立杆→加设剪刀撑→铺设脚手板、绑扎防护及档脚板、立挂安全网。定距定位：根据建筑楼层结构水平投影轮廓，用钢尺现场测量，定出内外立杆位置，并做好标记。（2）搭设及要求1）基础及底座要求：基础采用胶合模板，尺寸为18*300*1500mm。模板垫片外架立杆基础示意图18 3）当立杆基础不在同一高度上时，必须将高处的纵向扫地杆向低处延长两跨与立杆固定，高低差不应大于1m，靠边坡上方的立杆轴线到边坡的距离不应小于500mm（如下图）。图4-5纵、横向扫地杆构造4）外脚手架搭设，立杆、外侧大横杆钢管油漆全部为黄色，所有钢管应涂防锈漆，面涂黄色油漆；5）本工程双排落地脚手架剪刀撑随立杆、纵横向水平杆同步搭设，用通长剪刀撑沿架高连续布置，全部采用单杆通长剪刀撑；（详见附图2）剪刀撑每3步6跨设置一道，斜杆与地面的夹角在45°~60°。斜杆相交点处于同一条直线上，并沿架高连续布置，剪刀撑的一根斜杆扣在立杆上，另一根扣在小横杆伸出的端头上，两端分别用旋转扣件固定，在其中间增加3个扣节点。所有固定点距主节点距离不大于150mm；剪刀撑采用搭接接长。搭接长度不小于1m。用三个扣件等距布置，剪刀撑下端要落地。并由底至顶连续设置。剪刀撑钢管油漆为黄黑相间；6）安全色踢脚板由九夹板或其他材料制作，涂黄黑油漆，高度200mm，黄黑漆颜色相间300mm，警示带为黄黑相间的刚性挡板，油漆颜色要鲜亮。7）脚手架处于顶层连墙点之上的自由高度不得大于6m；8）脚手板要求铺平铺稳，应用粗扎丝绑扎稳定,脚手板每隔三层铺设；18 使用竹串板（或跳板）的立杆、纵横向杆件布置剖面示意图竹串脚手板（或跳板）铺设示意图5.2脚手架的拆除施工工艺拆架程序应遵守由上而下，先搭后拆的原则，一般的拆除顺序为：安全网→拦杆→脚手板→剪刀撑→横向水平杆→纵向水平杆→立杆。18 不准分立面拆架或在上下两步同时进行拆架。做到一步一清、一杆一清。拆立杆时，要先抱住立杆再拆开最后两个扣。拆除纵向水平杆、斜撑、剪刀撑时，应先拆中间扣件，然后托住中间，再解端头扣。所有连墙杆等必须随脚手架拆除同步下降，严禁先将连墙件整层或数层拆除后再拆脚手架。分段拆除高差不应大于2步，如高差大于2步，应增设连墙件加固。应保证拆除后架体的稳定性不被破坏，连墙杆被拆除前，应加设临时支撑防止变形、失稳。当脚手架拆至下部最后一根长钢管的高度（约6m）时，应先在适当位置搭临时抛撑加固后再拆连墙件。工字钢拆除时，上部架体已经全部拆除完毕后方可进行工字钢的拆除作业，禁止拆除工字钢后再进行架体拆除。6.目标和验收标准1、《建筑施工安全检查标准》（JGJ59-2011）表3.0.4-1总分10分，要求基本符合要求，达到8分以上。检查和验收应符合《建筑施工扣件式钢管脚手架》（JGJ130-2011）要求。2、检查与验收标准（1）脚手架及其地基基础应在以下阶段进行检查与验收：①基础完工后及脚手架搭设前；②作业层上施加荷载前；③每搭设完10～13m高度后；④达到设计高度后；⑤遇有六级大风或大雨后；⑥停用超过一个月。18 （2）脚手架使用中，应定期检查下列项目：①杆件的设置和连接，连墙件、支撑等的构造是否符合要求；②地基是否积水，底座是否松动，立杆是否悬空；③扣件螺栓是否松动；④高度在24m以上的脚手架，其立杆的沉降与垂直度的偏差是否符合有关规范规定；⑤安全防护措施是否符合要求；⑥是否超载。（3）进行脚手架检查、验收时应根据下列技术文件进行：①符合（2）、（4）、（5）的规定；②施工组织设计（方案）及变更文件；③技术交底文件。（4）脚手架搭设的技术要求、允许偏差与检验方法，应符合有关的规定。（5）安装后的扣件螺栓拧紧扭力矩应采用扭力扳手检查，抽样方法应按随机分布原则进行。抽样检查数目与质量判定标准，应按有关规定确定。不合格的必须重新拧紧，直至合格为止。7.安全文明施工保证措施7.1.材质及其使用的安全技术措施扣件的紧固程度不应小于，且不应大于。对接扣件的抗拉承载力为3kN。扣件上螺栓应保持适当的拧紧程度。18 对接扣件安装时其开口应向内，以防进雨水，直角扣件安装时开口不得向下，以保证安全。各杆件端头伸出扣件盖板边缘的长度不应小于100mm。钢管有严重锈蚀、压扁或裂纹的不得使用。禁止使用有脆裂、变形、滑丝等现象的扣件。外脚手架严禁钢竹、钢木混搭，禁止扣件、绳索、铁丝、竹篾、塑料混用。严禁将外径48mm与51mm的钢管混合使用。7.2.脚手架搭设的安全技术措施脚手架的基础必须满足承载力要求，做到不积水、不沉陷。搭设过程中应划出工作标志区，禁止行人进入，统一指挥，上下呼应，动作协调，严禁在无人指挥下作业。当解开与另一人有关的扣件时必先告诉对方，并得到允许，以防坠落伤人。开始搭设立杆时，应每隔6跨设置一根抛撑，直至连墙件安装稳定后，方可根据情况拆除。脚手架及时与结构拉结或采用临时支顶，以保证搭设过程安全，未完成脚手架在每日收工前，一定要确保架子稳定。脚手架必须配合施工进度搭设，一次搭设高度不得超过相邻连墙件以上两步。在搭设过程中应由安全员、架子班长等进行检查、验收。每两步验收一次。7.3.脚手架上施工作业的安全技术措施18 结构施工阶段外脚手架每支搭一层完毕后，经项目部安全员验收合格后方可使用。任何班组长和个人，未经同意不得任意拆除脚手架部件。严格控制施工荷载，脚手板不得集中堆料，施工荷载不得大于2kN/m2，确保较大安全储备。施工时不允许多层同时作业，同时作业层数不得超过一层。当作业层高出其下连墙件3.6m以上，且其上尚无连墙件时，应采取适当的临时撑拉措施。定期检查脚手架，发现问题和隐患，在施工作业前及时维修加固，以达到坚固稳定，确保施工安全。7.4.脚手架拆除的安全技术措施拆架前，全面检查待拆脚手架，根据检查结果，拟订出作业计划，报请批准，进行技术交底后才准工作。架体拆除前，必须察看施工现场环境，包括架空线路、外脚手架、地面的设施等各类障碍物、地锚、连墙杆及被拆架体各吊点、附件、电气装置情况，凡能提前拆除的尽量拆除掉。拆架时应划分作业区，周围设绳绑围栏或竖立警戒标志，地面应设专人指挥，禁止非作业人员进入。拆除时要统一指挥，上下呼应，动作协调，需解开与另一人有关的扣件时，应先通知对方采取防范措施，以防坠落。在拆架时，不得中途换人，如必须换人时，应将拆除情况交代清楚后方可离开。18 每天拆架下班时，不应留下隐患部位。拆架时严禁碰撞脚手架附近电源线，以防触电。所有杆件和扣件在拆除时应分离，不准在杆件上附着扣件或两杆连着送到地面。所有的脚手板，应自外向里竖立搬运，以防脚手板和垃圾物从高处坠落伤人。拆下的零配件要装入容器内，用吊篮吊下；拆下的钢管要绑扎牢固，双点起吊，严禁从高空抛掷。7.5.文明施工要求进入施工现场的人员必须戴好安全帽，高空作业系好安全带，穿好防滑鞋等，现场严禁吸烟。进入施工现场的人员要爱护场内的各种设施和标示牌，不得随意拆除和移动标示牌。严禁酗酒人员上架作业，施工操作时要求精力集中、禁止开玩笑和打闹。脚手架搭设人员必须是经考试合格的专业架子工，上岗人员定期体检，体检合格者方可发上岗证，凡患有高血压、贫血病、心脏病及其他不适于高空作业者，一律不得上脚手架操作。上架子作业人员上下均应走人行梯道，不准攀爬架子。护身栏、脚手板、挡脚板、密目安全网等影响作业班组支模时，如需拆改时，应由架子工来完成，任何人不得任意拆改。脚手架验收合格后任何人不得擅自拆改，如需做局部拆改时，须经主管工程师同意后由架子工操作。18 不准利用脚手架吊运重物；作业人员不准攀登架子上下作业面，不准推车在架子上跑动，塔吊起吊物体时不能碰撞和拖动脚手架。不得将模板支撑、泵送混凝土及砂浆的输送管等固定在脚手架上，严禁任意悬挂起重设备。在架子上的作业人员不得随意拆动脚手架的所有拉接点和脚手板，以及扣件绑扎扣等所有架子部件。拆除架子而使用电焊气割时，派专职人员做好防火工作，配备料斗，防止火星和切割物溅落。脚手架使用时间较长，因此在使用过程中需要进行检查，发现基础下沉、杆件变形严重、防护不全、拉结松动等问题要及时解决。要保证脚手架体的整体性，不得与施工电梯一并拉结，不得截断架体。施工人员严禁凌空投掷杆件、物料、扣件及其他物品，材料、工具用滑轮和绳索运输，不得乱仍。不使用的工具要放在工具袋内，防止掉落伤人，登高要穿防滑鞋，袖口及裤口要扎紧。脚手架堆放场应做到整洁、摆放合理、专人保管，并建立严格领退料手续。施工人员应做到活完料净脚下清，确保脚手架施工材料不浪费。运至地面的材料应按指定地点随拆随运，分类堆放，当天拆当天清，拆下的扣件和铁丝要集中回收处理。应随时整理、检查，按品种、分规格堆放整齐，妥善保管。18 六级以上大风、大雾、大雨天气停止脚手架作业。在冬季、雨季要经常检查脚手板上有无积水等物。若有则应随时清扫，并要采取防滑措施。7.6.应执行的强制性条文本外架施工和使用期间应执行的强制性条文如下，应重点检查：7.6.1钢管上严禁打孔。7.6.2当脚手架搭设尺寸中的步距、立杆纵距、立杆横距和连墙件间距有变化时，除计算底层立杆段外，还必须对出现最大步距或最大立杆纵距、立杆横距、连墙件间距等部位的立杆段进行验算；7.6.3主节点处必须设置一根横向水平杆，用直角扣件扣接且严禁拆除；7.6.4脚手架必须设置纵、横向扫地杆。纵向扫地杆应采用直角扣件固定在距底座上皮不大于200mm处的立杆上。横向扫地杆亦应采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。当立杆基础不在同一高度上时，必须将高处的纵向扫地杆向低处延长两跨与立杆固定，高低差不应大于1m。靠边坡上方的立杆轴线到边坡的距离不应小于500mm。7.6.5立杆接长除顶层顶步外，其余各层各步接头必须采用对接扣件连接。7.6.6一字型、开口型脚手架的两端必须设置连墙件。连墙件的垂直间距不应大于建筑物的层高，并不应大于4m（两步）。7.6.7连墙件必须采用可承受拉力和压力的构造。7.6.8高度在24m以下的单、双排脚手架，均必须在外侧立面的两端各设置一道剪刀撑，并应由底至顶连续设置；18 7.6.9一字型、开口型双排脚手架的两端均必须设置横向斜撑；7.6.10脚手架必须配合施工进度搭设，一次高度不应超过相邻连墙件以上两步。7.6.11严禁将外径48mm与51mm的钢管混合使用；7.6.12剪刀撑、横向斜撑搭设应随立杆、纵向和横向水平杆等同步搭设。7.6.13拆除作业必须由上而下逐层进行，严禁上下同时作业；7.6.14连墙件必须随脚手架逐层拆除，严禁先将连墙件整层或数层拆除后再拆脚手架；分段拆除高差不应大于两步，如高差大于两步，应增设连墙件加固；7.6.15各构配件严禁抛掷至地面；7.6.16旧扣件使用前应进行质量检查，有裂缝、变形的严禁使用，出现滑丝的螺栓必须更换；7.6.17脚手架搭设人员必须是经过按现行国家标准《特种作业人员安全技术考核管理规则》GB5036考核合格的专业架子工。上岗人员应定期体检，合格者方可持证上岗。18 附图1：落地架部份剖面图18 附图2：外脚手架附立面布置图19'
