高层住宅楼工程项目脚手架施工方案

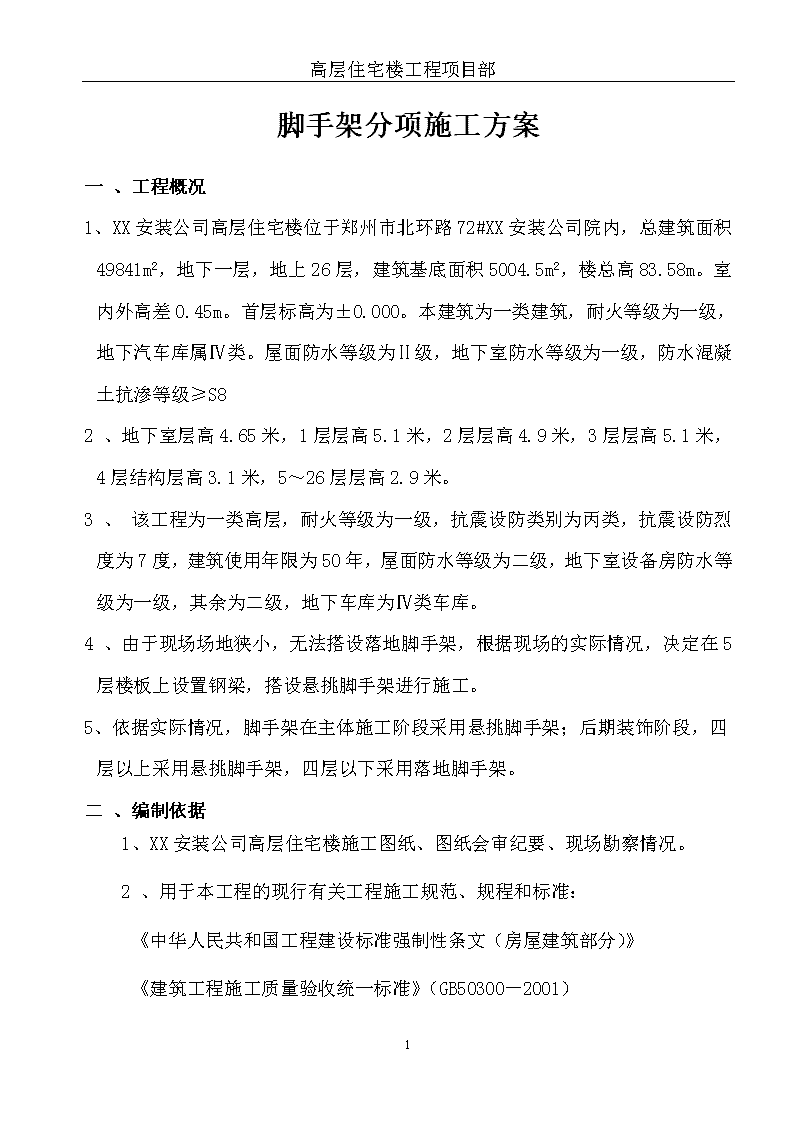

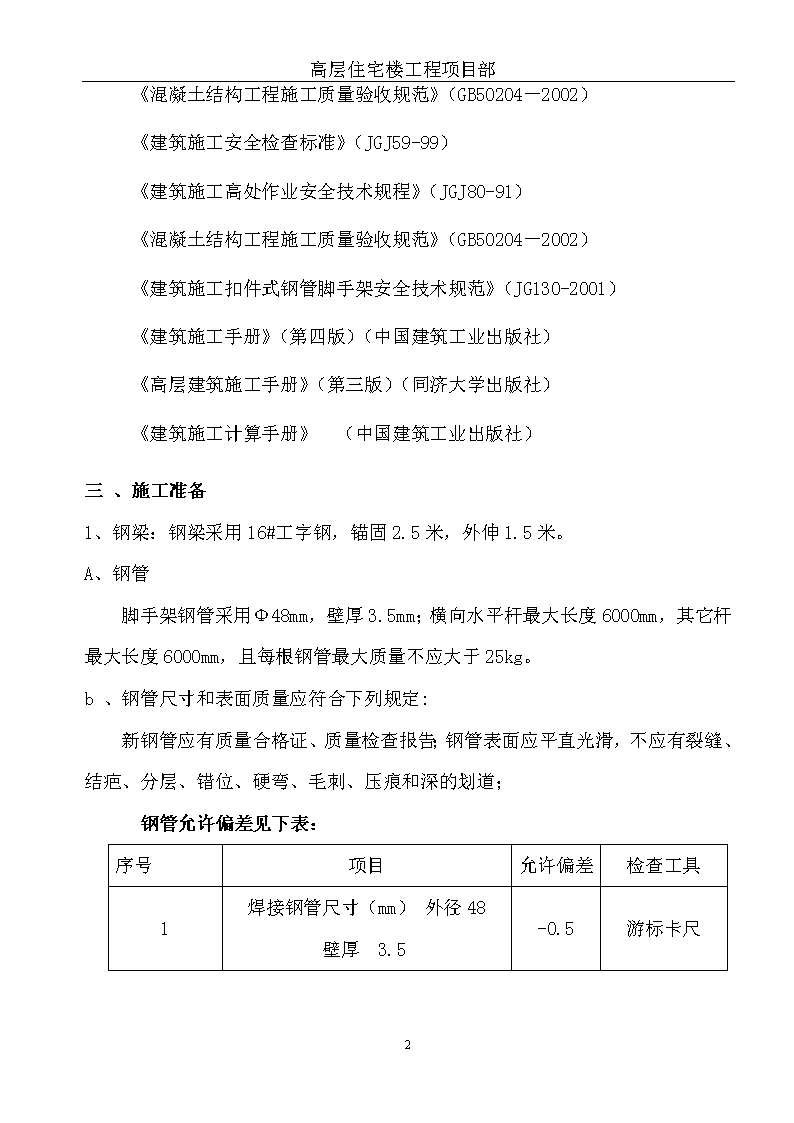

'高层住宅楼工程项目部脚手架分项施工方案一、工程概况1、XX安装公司高层住宅楼位于郑州市北环路72#XX安装公司院内，总建筑面积49841m2，地下一层，地上26层，建筑基底面积5004.5m2，楼总高83.58m。室内外高差0.45m。首层标高为±0.000。本建筑为一类建筑，耐火等级为一级，地下汽车库属Ⅳ类。屋面防水等级为Ⅱ级，地下室防水等级为一级，防水混凝土抗渗等级≥S82、地下室层高4.65米，1层层高5.1米，2层层高4.9米，3层层高5.1米，4层结构层高3.1米，5～26层层高2.9米。3、该工程为一类高层，耐火等级为一级，抗震设防类别为丙类，抗震设防烈度为7度，建筑使用年限为50年，屋面防水等级为二级，地下室设备房防水等级为一级，其余为二级，地下车库为Ⅳ类车库。4、由于现场场地狭小，无法搭设落地脚手架，根据现场的实际情况，决定在5层楼板上设置钢梁，搭设悬挑脚手架进行施工。5、依据实际情况，脚手架在主体施工阶段采用悬挑脚手架；后期装饰阶段，四层以上采用悬挑脚手架，四层以下采用落地脚手架。二、编制依据1、XX安装公司高层住宅楼施工图纸、图纸会审纪要、现场勘察情况。2、用于本工程的现行有关工程施工规范、规程和标准：《中华人民共和国工程建设标准强制性条文（房屋建筑部分）》《建筑工程施工质量验收统一标准》（GB50300－2001）30 高层住宅楼工程项目部《混凝土结构工程施工质量验收规范》（GB50204－2002）《建筑施工安全检查标准》（JGJ59-99）《建筑施工高处作业安全技术规程》（JGJ80-91）《混凝土结构工程施工质量验收规范》（GB50204－2002）《建筑施工扣件式钢管脚手架安全技术规范》（JG130-2001）《建筑施工手册》（第四版）（中国建筑工业出版社）《高层建筑施工手册》（第三版）（同济大学出版社）《建筑施工计算手册》（中国建筑工业出版社）三、施工准备1、钢梁：钢梁采用16#工字钢，锚固2.5米，外伸1.5米。A、钢管脚手架钢管采用Φ48mm，壁厚3.5mm；横向水平杆最大长度6000mm，其它杆最大长度6000mm，且每根钢管最大质量不应大于25kg。b、钢管尺寸和表面质量应符合下列规定:新钢管应有质量合格证、质量检查报告；钢管表面应平直光滑，不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道；钢管允许偏差见下表：序号项目允许偏差检查工具1焊接钢管尺寸（mm）外径48壁厚3.5-0.5游标卡尺30 高层住宅楼工程项目部2钢管两端面切斜偏差1.7塞尺、拐角尺3钢管外表面锈蚀深度≤0.50游标卡尺4各种杆件的端部弯曲L≤1.5m≤5钢板尺5立杆弯曲3mNl，连墙件的设计计算满足要求!连墙件采用扣件与墙体连接。经过计算得到Nl=10.953kN大于扣件的抗滑力8.0kN，不满足要求，须采用双扣件！30 高层住宅楼工程项目部连墙件扣件连接示意图（七）、悬挑梁的受力计算:悬挑脚手架的水平钢梁按照带悬臂的连续梁计算。悬臂部分脚手架荷载N的作用，里端B为与楼板的锚固点，A为墙支点。本工程中，脚手架排距为1000mm，内侧脚手架距离墙体300mm，支拉斜杆的支点距离墙体=1300mm，水平支撑梁的截面惯性矩I=934.50cm4，截面抵抗矩W=116.80cm3，截面积A=25.15cm2。受脚手架集中荷载P=1.2×9.16+1.4×4.50=17.29kN水平钢梁自重荷载q=1.2×25.15×0.0001×7.85×10=0.24kN/m30 高层住宅楼工程项目部悬挑脚手架示意图悬挑脚手架计算简图经过连续梁的计算得到0.003.012.770.980.5014.5214.59悬挑脚手架支撑梁剪力图(kN)1.48130 高层住宅楼工程项目部2.886悬挑脚手架支撑梁弯矩图(kN.m)0.1740.190悬挑脚手架支撑梁变形图(mm)各支座对支撑梁的支撑反力由左至右分别为R1=20.348kN,R2=15.569kN,R3=-0.504kN最大弯矩Mmax=2.886kN.m抗弯计算强度f=M/1.05W+N/A=2.886×106/(1.05116800.0)+0.0001000/2515.0=23.528N/mm2水平支撑梁的抗弯计算强度小于205.0N/mm2,满足要求!（八）、悬挑梁的整体稳定性计算:水平钢梁采用[16b号槽钢U口水平,计算公式如下其中b——均匀弯曲的受弯构件整体稳定系数，按照下式计算：30 高层住宅楼工程项目部经过计算得到b=570×10.0×65.0×235/(1300.0×160.0×235.0)=1.78由于b大于0.6，按照《钢结构设计规范》(GB50017-2003)附录B其值用b"查表得到其值为0.912经过计算得到强度=2.89×106/(0.912×116800.00)=27.10N/mm2；水平钢梁的稳定性计算<[f],满足要求!（九）、拉杆与支杆的受力计算:水平钢梁的轴力RAH和拉钢绳的轴力RUi、支杆的轴力RDi按照下面计算其中RUicosi为钢绳的拉力对水平杆产生的轴压力；RDicosi为支杆的顶力对水平杆产生的轴拉力。当RAH>0时，水平钢梁受压；当RAH<0时，水平钢梁受拉；当RAH=0时，水平钢梁不受力。各支点的支撑力RCi=RUisini+RDisini且有RUicosi=RDicosi可以得到30 高层住宅楼工程项目部按照以上公式计算得到由左至右各杆件力分别为RU1=10.512kNRD1=10.512kN（十）、拉绳和支杆的强度计算:拉绳的拉力强度计算钢丝绳允许拉力计算公式如下其中[Fg]---钢丝绳的允许拉力Fg---钢丝绳的钢丝破断拉力总合（KN）a----换算系数k---钢丝绳的安全系数经过计算得到拉力如下0.85×80.1/6=11.34KN钢丝绳的拉力强度计算<[f]满足要求斜撑杆的焊缝计算：斜撑杆采用焊接方式与墙体预埋件连接，对接焊缝强度计算公式如下30 高层住宅楼工程项目部其中N为斜撑杆的轴向力，N=10.512kN；lwt为焊接面积，取1808.64mm2；ft或fc为对接焊缝的抗拉或抗压强度，取185N/mm2；经过计算得到焊缝抗拉强度=10512.31/1808.64=5.81N/mm2。对接焊缝的抗拉或抗压强度计算满足要求!斜压杆的容许压力按照下式计算：其中N——受压斜杆的轴心压力设计值，N=10.51kN；·——轴心受压斜杆的稳定系数,由长细比l/i查表得到=0.30；i——计算受压斜杆的截面回转半径，i=3.36cm；l——受最大压力斜杆计算长度，l=5.17m；A——受压斜杆净截面面积，A=29.85cm2；——受压斜杆受压强度计算值，经计算得到结果是11.83N/mm2；[f]——受压斜杆抗压强度设计值，f=205N/mm2；受压斜杆的稳定性计算<[f],满足要求!斜撑杆的焊缝计算：斜撑杆采用焊接方式与墙体预埋件连接，对接焊缝强度计算公式如下30 高层住宅楼工程项目部其中N为斜撑杆的轴向力，N=10.512kN；lwt为焊接面积，取2984.52mm2；ft或fc为对接焊缝的抗拉或抗压强度，取185.0N/mm2；经过计算得到焊缝抗拉强度=10512.31/2984.52=3.52N/mm2。对接焊缝的抗拉或抗压强度计算满足要求!（十一）、锚固段与楼板连接的计算:1.水平钢梁与楼板压点如果采用钢筋拉环，拉环强度计算如下：水平钢梁与楼板压点的拉环受力R=15.569kN水平钢梁与楼板压点的拉环强度计算公式为其中[f]为拉环钢筋抗拉强度，每个拉环按照两个截面计算，按照《混凝土结构设计规范》10.9.8[f]=50N/mm2；所需要的水平钢梁与楼板压点的拉环最小直径D=[15569×4/(3.1416×50×2)]1/2=15mm水平钢梁与楼板压点的拉环一定要压在楼板下层钢筋下面，并要保证两侧30cm以上搭接长度。2.水平钢梁与楼板压点如果采用螺栓，螺栓粘结力锚固强度计算如下：锚固深度计算公式30 高层住宅楼工程项目部其中N——锚固力，即作用于楼板螺栓的轴向拉力，N=15.57kN；d——楼板螺栓的直径，d=20mm；[fb]——楼板螺栓与混凝土的容许粘接强度，计算中取1.5N/mm2；h——楼板螺栓在混凝土楼板内的锚固深度，经过计算得到h要大于15568.77/(3.1416×20×1.5)=165.2mm。3.水平钢梁与楼板压点如果采用螺栓，混凝土局部承压计算如下：混凝土局部承压的螺栓拉力要满足公式其中N——锚固力，即作用于楼板螺栓的轴向拉力，N=15.57kN；d—楼板螺栓的直径，d=20mm；b——楼板内的螺栓锚板边长，b=5d=100mm；fcc——混凝土的局部挤压强度设计值，计算中取0.95fc=13.59N/mm2；经过计算得到公式右边等于131.6kN楼板混凝土局部承压计算满足要求!XX安装公司高层住宅楼30 高层住宅楼工程项目部脚手架施工方案编制人：审核人：批准人：XX建筑安装工程有限公司30'
