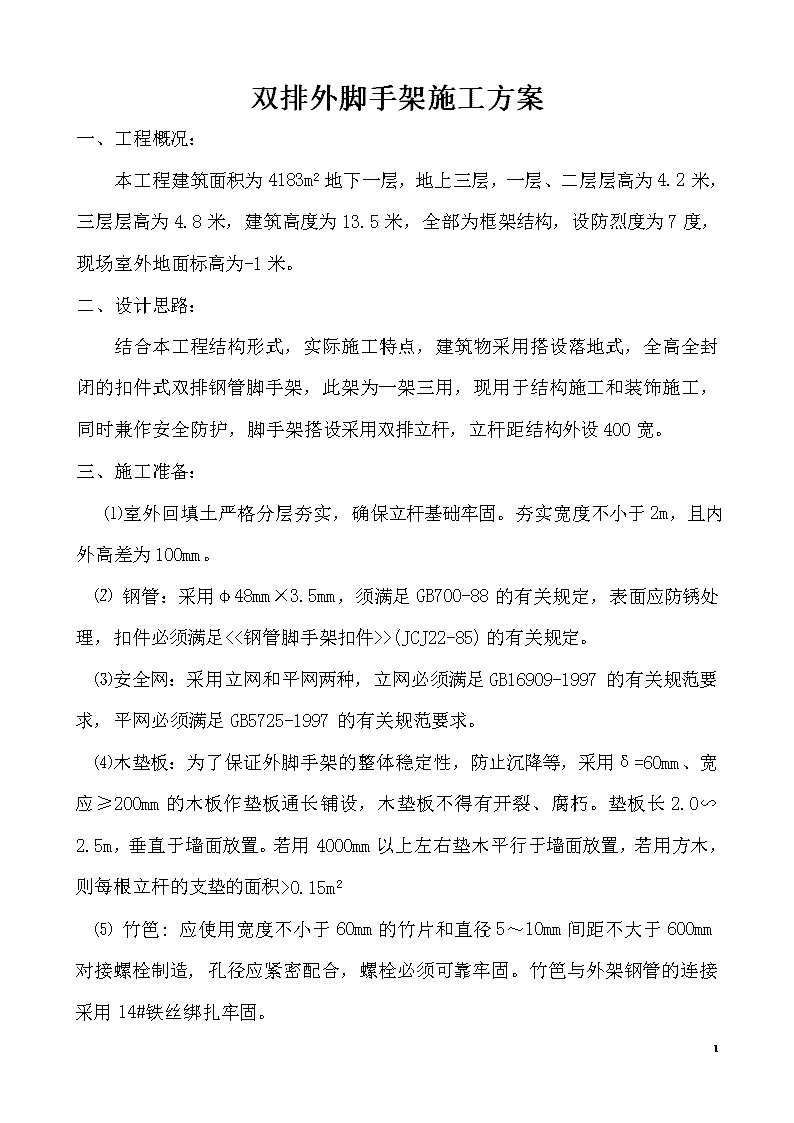

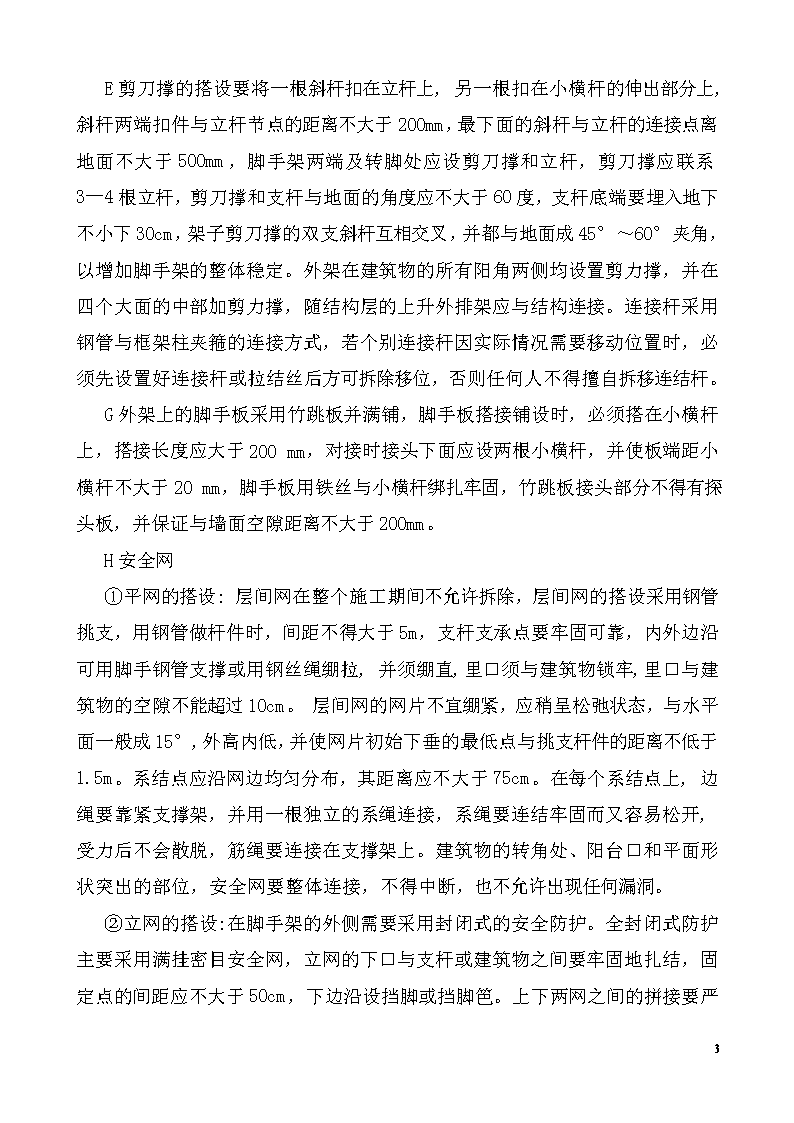

'双排外脚手架施工方案一、工程概况：本工程建筑面积为4183m2地下一层，地上三层，一层、二层层高为4.2米，三层层高为4.8米，建筑高度为13.5米，全部为框架结构，设防烈度为7度，现场室外地面标高为-1米。二、设计思路：结合本工程结构形式，实际施工特点，建筑物采用搭设落地式，全高全封闭的扣件式双排钢管脚手架，此架为一架三用，现用于结构施工和装饰施工，同时兼作安全防护，脚手架搭设采用双排立杆，立杆距结构外设400宽。三、施工准备：⑴室外回填土严格分层夯实，确保立杆基础牢固。夯实宽度不小于2m，且内外高差为100mm。⑵钢管：采用φ48mm×3.5mm，须满足GB700-88的有关规定，表面应防锈处理，扣件必须满足<<钢管脚手架扣件>>(JCJ22-85)的有关规定。⑶安全网：采用立网和平网两种，立网必须满足GB16909-1997的有关规范要求，平网必须满足GB5725-1997的有关规范要求。⑷木垫板：为了保证外脚手架的整体稳定性，防止沉降等，采用δ=60mm、宽应≥200mm的木板作垫板通长铺设，木垫板不得有开裂、腐朽。垫板长2.0∽2.5m，垂直于墙面放置。若用4000mm以上左右垫木平行于墙面放置，若用方木，则每根立杆的支垫的面积>0.15m2⑸竹笆:应使用宽度不小于60mm的竹片和直径5～10mm间距不大于600mm对接螺栓制造,孔径应紧密配合，螺栓必须可靠牢固。竹笆与外架钢管的连接采用14#铁丝绑扎牢固。8 二、施工工艺⑴本次搭设的双排外脚手架不仅能满足结构施工要求，同时还要满足后期装修要求，故设计如下：立杆横距为b=1300mm，立杆纵距L=1500mm，内立杆距外墙面皮距离b1=400mm,脚手架步距为h=1700mm,铺设竹跳板层数为四层，每层与建筑物主体结构连接,其竖向间距为H1=3h=5.1m，水平距离为L1=4L=6.0m，在结构施工期间，须在两横杆之间加设一道大横杆和一道小横杆，并高出女儿墙1.2米高，进入装修期后可再将其拆除。与主体连接的连接杆采用钢管包柱的办法，保证每40m2范围内不少于1个连接点。脚手架上部未设置连墙点的自由高度不得大于6米，⑵搭设方法A地基处理须牢固可靠,垫板应铺设平稳，不能有悬空，立杆必须立于垫板上，且加设扫地杆。扫地杆距地100mm立杆连接牢固。根据现场实际，垫板底应回填夯实后再铺垫板。B搭设顺序:摆放扫地杆→逐根竖立杆并与扫地杆加紧→装扫地小横杆并与立杆和扫地杆加紧→装第一步大横杆并与各立杆加紧→安装第二步大横杆→安第二步小横杆→加设临时斜撑杆，上端与第二步大横杆扣紧(在装设连墙杆后拆除)→安第三、第四步大横杆和小横杆→安连墙杆→加设剪刀撑→铺竹跳板并绑扎牢固→绑扎防护栏杆及挡脚板，并满挂立网防护。C搭设时，要及时与主体结构拉结，以便确保搭设过程中的安全并随时校正杆件的垂直度和水平偏差,同时适度拧紧扣件，螺栓的根部要放正，并且要用力矩搬手检查,力矩应在40～50N.m之间,最大不能超过80N.m，连接大横杆的对接扣件开口应朝架子内侧,螺栓要向上，以防雨水进入。外架与主体结构拉结示意图见附图。D双排架的小横杆靠墙的一端要离开墙面150～200mm，各杆件相交伸出的端头均要大于100mm，以防杆件滑脱。8 E剪刀撑的搭设要将一根斜杆扣在立杆上,另一根扣在小横杆的伸出部分上,斜杆两端扣件与立杆节点的距离不大于200mm，最下面的斜杆与立杆的连接点离地面不大于500mm，脚手架两端及转脚处应设剪刀撑和立杆，剪刀撑应联系3—4根立杆，剪刀撑和支杆与地面的角度应不大于60度，支杆底端要埋入地下不小下30cm，架子剪刀撑的双支斜杆互相交叉，并都与地面成45°～60°夹角，以增加脚手架的整体稳定。外架在建筑物的所有阳角两侧均设置剪力撑，并在四个大面的中部加剪力撑，随结构层的上升外排架应与结构连接。连接杆采用钢管与框架柱夹箍的连接方式，若个别连接杆因实际情况需要移动位置时，必须先设置好连接杆或拉结丝后方可拆除移位，否则任何人不得擅自拆移连结杆。G外架上的脚手板采用竹跳板并满铺，脚手板搭接铺设时，必须搭在小横杆上，搭接长度应大于200mm，对接时接头下面应设两根小横杆，并使板端距小横杆不大于20mm，脚手板用铁丝与小横杆绑扎牢固，竹跳板接头部分不得有探头板，并保证与墙面空隙距离不大于200mm。H安全网①平网的搭设:层间网在整个施工期间不允许拆除，层间网的搭设采用钢管挑支，用钢管做杆件时，间距不得大于5m，支杆支承点要牢固可靠，内外边沿可用脚手钢管支撑或用钢丝绳绷拉,并须绷直,里口须与建筑物锁牢,里口与建筑物的空隙不能超过10cm。层间网的网片不宜绷紧，应稍呈松弛状态，与水平面一般成15°,外高内低，并使网片初始下垂的最低点与挑支杆件的距离不低于1.5m。系结点应沿网边均匀分布，其距离应不大于75cm。在每个系结点上,边绳要靠紧支撑架，并用一根独立的系绳连接，系绳要连结牢固而又容易松开,受力后不会散脱，筋绳要连接在支撑架上。建筑物的转角处、阳台口和平面形状突出的部位，安全网要整体连接，不得中断，也不允许出现任何漏洞。8 ②立网的搭设:在脚手架的外侧需要采用封闭式的安全防护。全封闭式防护主要采用满挂密目安全网，立网的下口与支杆或建筑物之间要牢固地扎结，固定点的间距应不大于50cm，下边沿设挡脚或挡脚笆。上下两网之间的拼接要严密。为防止人和物坠落发生事故,对提升机、井架、人行斜道等周围亦应用立网封闭。立网的网体不得作平网网体使用，但直接绑扎在外脚手板下的随层网，可采用立网网体。③安全网的拆除:施工中所搭设的安全网，不论局部或全体,都须在施工全部完成，作业全部停止之后，经过工程负责人的同意,才可拆除。拆除过程中要有专人监护，拆除顺序应自上而下依次进行，并根据具体情况采用有效的防止坠落和物体打击的措施，拆卸工人应系安全带，下方应设警戒区,并设“禁止通行”等安全标志，待拆卸完毕后，再恢复通行。④脚手架拆除A拆除脚手架时,周围应设置围栏或警戒标志,设专人负责看护,禁止入内，拆除应按顺序进行，由上向下一步一清，不准上下同时作业，拆除前还要对整体架子进行检查，必要时要先加固后拆除。B拆除大横杆、剪刀撑,应先拆中间扣，再拆两头扣，由中间操作人员往下顺杆子。C拆下的脚手杆、脚手板、钢管、扣件等材料应向下传递或用绳吊下，禁止向下投扔，不得将拆下的物体过多集中存放在一起，防止坍塌事故。D拆除作业时，操作人员应使用好安全带，安全帽。三、搭设作业注意事项⑴严禁φ48和φ51钢管及其相应扣件混用。⑵底立杆应按立杆接长要求选择不同长度的钢管交错设置,至少应有两种适合的不同长度的钢管作立杆。立杆与大横杆要用直角扣件扣紧，不能隔步设置或遗漏，从底步开始将相邻两步架的大横杆错开布置在立杆的里外两侧，以减少立杆偏心受载情况。⑶在设置第一排连墙件前，应约每隔6跨设一道抛撑，以确保架子稳定。⑷一定要采取先搭设起始段而后向前延伸的方式,当两组作业时，可分别从相对角开始搭设。8 ⑸连墙件和剪刀撑应及时设置，不得滞后超过2步。⑹杆件端部伸出扣件之外的长度不得小于100mm。大横杆与立杆交接处必须设小横杆，任何情况下不得拆除。⑺在顶排连墙件之上的架高(以纵向平杆计)不得多于两步,否则应每隔6跨加设1道撑拉措施。⑻剪刀撑的斜杆与基本构架结构杆件之间至少有3道连接,其中，斜杆的对接或搭接接头部位至少有1道连接。⑼对接或搭接接头部位至少有1道连接。⑽对接平板脚手时，对接处的两侧必须设置间横杆。⑾作业层的栏杆和挡脚板一般应设在立杆的内侧。栏杆接长亦应符合对接或搭接的相应规定。⑿在西采光井搭设时一定要将底部平杆加密与立杆连接牢固，竖向每层与结构梁连接牢固，水平方向每4.5米设连接点与梁固定牢固。四、安全注意事项⑴严格按架子工安全操作规程操作，脚手架在使用过程中的均布荷载不超过2000N/m2。⑵高空作业，必须正确做好“三宝”“四口”“五临边”利用，进入施工现场必须戴好安全帽。⑶操作人员必须持证上岗，定期进行体检，高血压、心脏病不允许上岗。⑷严禁酒后上岗作业。遇有恶劣天气，不得进行脚手架搭设操作，大雨过后，要对脚手架进行全面检查、保修。⑸第一次搭设的立杆应相互错开，第一次立杆可采用3m、4m、5m、6m，然后用6m钢管搭设。⑹脚手架四周应设避雷装置，在施工过程中设专人管理负责脚手架检查保修工作，作业层只允许两步架同时施工，架体设专人定期进行沉降观测，发现问题及时处理。8 ⑺拆卸作业按搭设作业的相反程序进行，并应特别注意以下几点:A连接件待其上部杆件拆除完毕(伸上来的立杆除外)后才能松开拆去。B松开扣件的平杆件应随即撤下，不得松挂在架上。C拆除长杆件时应两人协同作业，以避免单人作业时的闪失事故。D拆下的杆件配件应吊运至地面,不得向下抛掷。⑻其它未及事宜详见<<安全员手册>>的有关部分。五、脚手架搭设质量的检查与验收(1).扣件连接质量检查：扣件紧固质量用力矩扳手检查，抽样按随机均布原则确定，检查数量于质量判定标准见下表，不合格者必须重新拧紧并达到紧固要求。扣件拧紧质量、抽样数目及判定标准项次检查项目抽样数量（N）合格判定数（N）不合格判定数（N）1连杆立杆与纵（横）向水平杆或剪刀撑的扣件：接长里杆：纵向水平杆或剪刀撑扣件50562连接横向平杆与纵向平杆的扣件501011⑴搭设的技术要求,允许偏差与检验方法见下表项次项目技术要求容许偏差（mm）示意图检查方法与工具1地基与基础表面坚实平整观察排水不积水垫板不晃动底座不滑动沉降-102最后验收垂直度偏差H/400±100用经纬8 仪或吊线和卷尺允许偏差（）搭设中检查垂度偏差的高度（m）H=2H=10H=20H=30H=40±7±25±50±75±1003间距步距偏差柱距偏差排距偏差±20±50±20钢板尺4纵向平杆高差一根杆的两端±20水平仪或水平尺同跨内、外纵向水平高差±105双排脚手架横向平杆外伸长度偏差外伸500mm≤50钢板尺6扣件安装主节点处扣件距节点的距离a≤150mm钢板尺同步立柱上两个相邻对接扣件的高差≤500mm钢卷尺主柱上的对接扣件主节点的距离≤h/3纵向水平杆上的对接扣件主节点的距离≤l/38 7扣件螺栓拧紧扭力矩（N.M）40—50扭力扳手8剪力撑斜杆与地面的倾角（度）45—60角尺9脚手板外伸长度（mm）对接100＜a≤1502a≤300卷尺搭接A≥100卷尺注：1、中间档次用插入法2、杆件编号8'
