集医疗、科研于一体的高端医疗工程建设项目脚手架施工方案

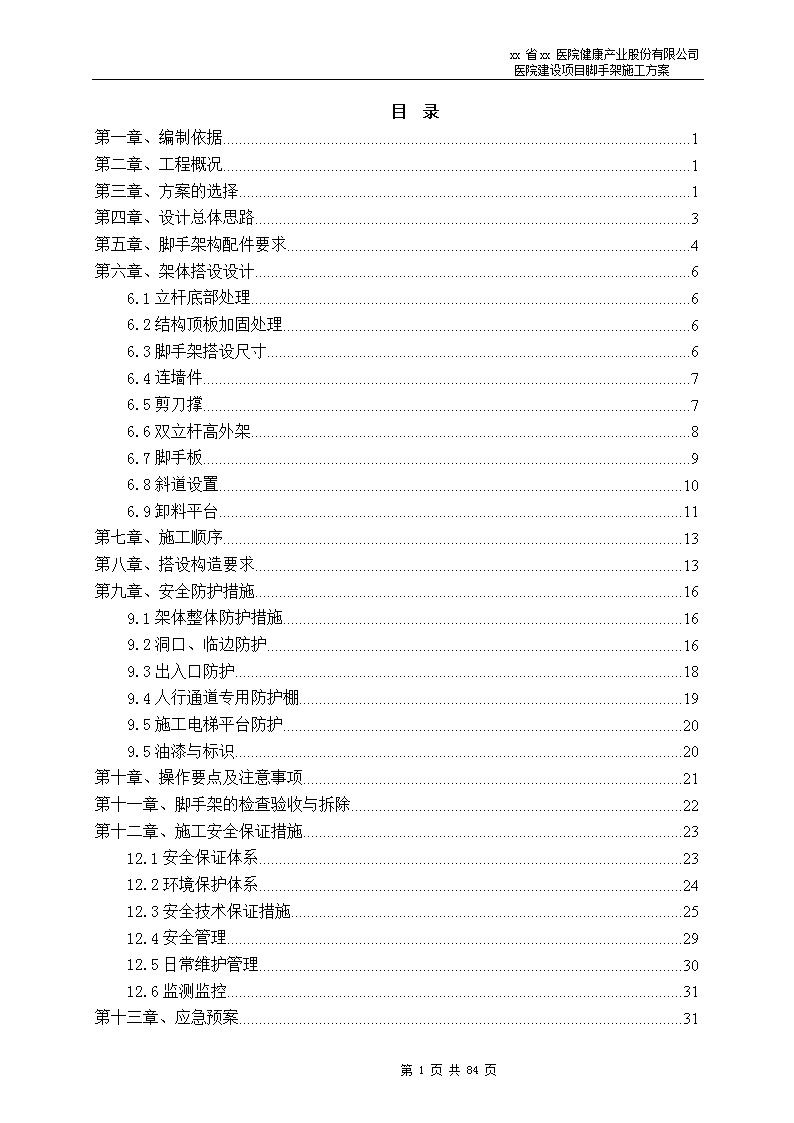

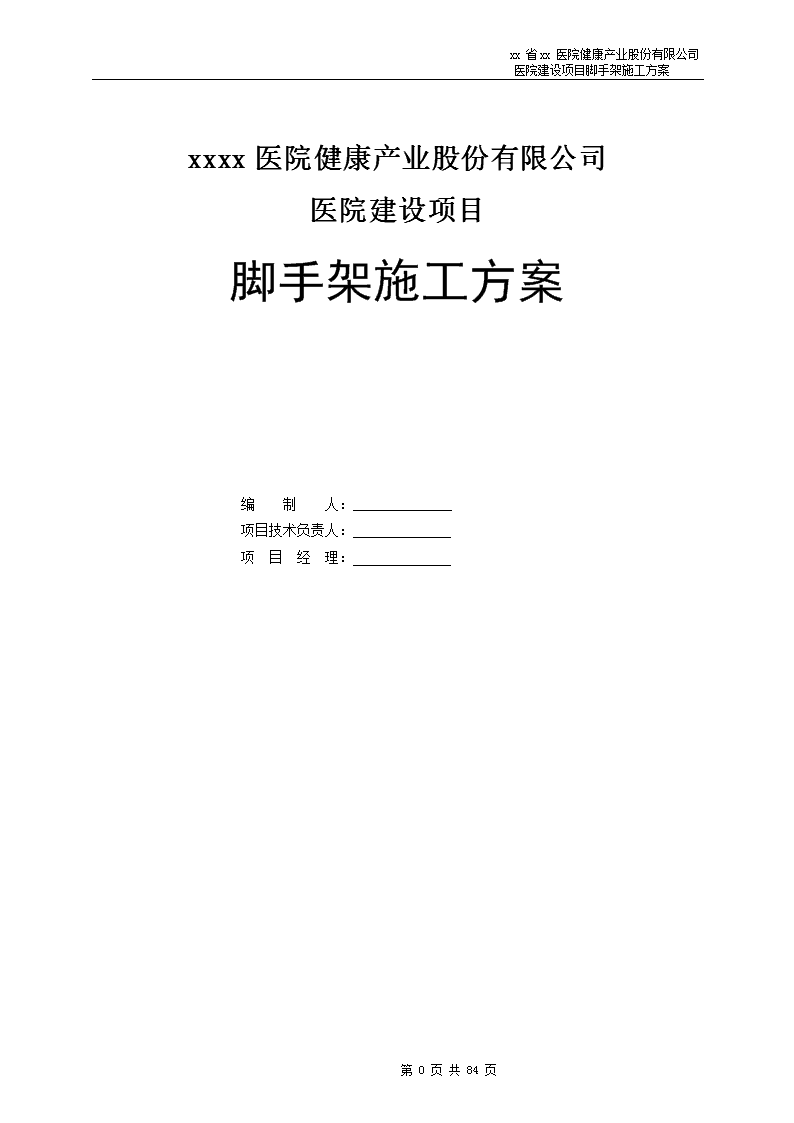

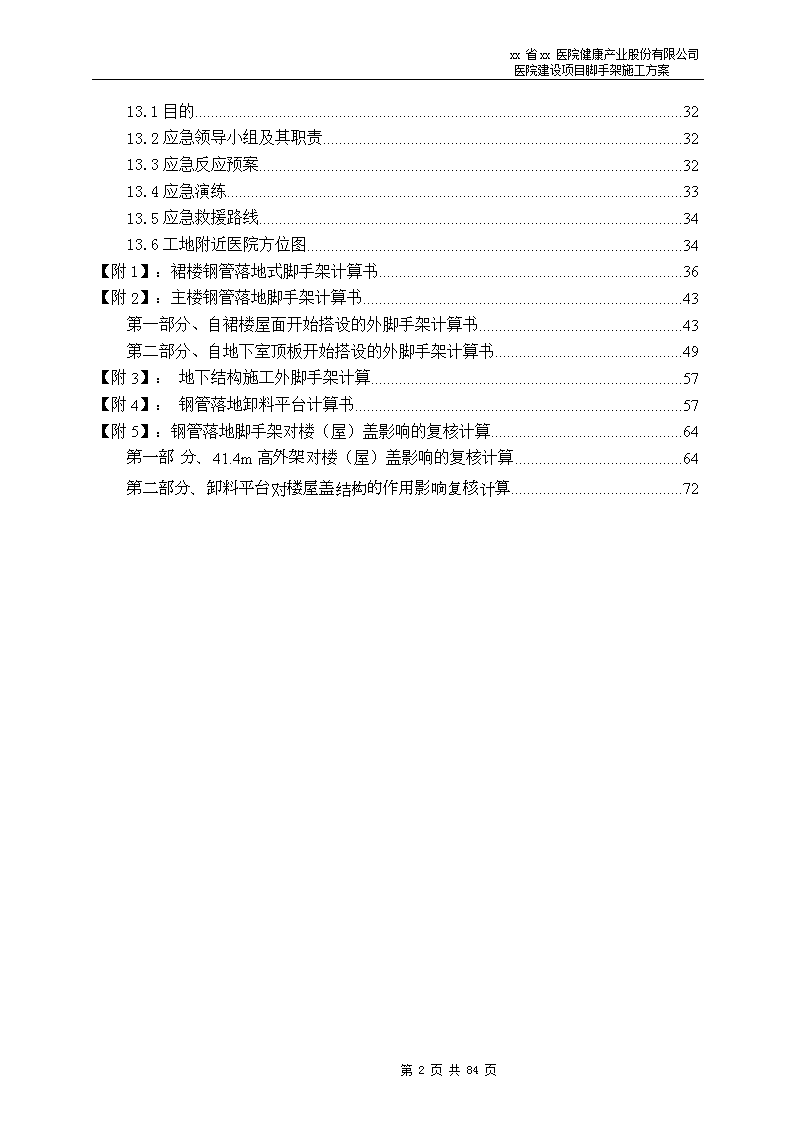

'xx省xx医院健康产业股份有限公司医院建设项目脚手架施工方案xxxx医院健康产业股份有限公司医院建设项目脚手架施工方案编制人：项目技术负责人：项目经理：第83页共84页 xx省xx医院健康产业股份有限公司医院建设项目脚手架施工方案目录第一章、编制依据1第二章、工程概况1第三章、方案的选择1第四章、设计总体思路3第五章、脚手架构配件要求4第六章、架体搭设设计66.1立杆底部处理66.2结构顶板加固处理66.3脚手架搭设尺寸66.4连墙件76.5剪刀撑76.6双立杆高外架86.7脚手板96.8斜道设置106.9卸料平台11第七章、施工顺序13第八章、搭设构造要求13第九章、安全防护措施169.1架体整体防护措施169.2洞口、临边防护169.3出入口防护189.4人行通道专用防护棚199.5施工电梯平台防护209.5油漆与标识20第十章、操作要点及注意事项21第十一章、脚手架的检查验收与拆除22第十二章、施工安全保证措施2312.1安全保证体系2312.2环境保护体系2412.3安全技术保证措施2512.4安全管理2912.5日常维护管理3012.6监测监控31第十三章、应急预案31第83页共84页 xx省xx医院健康产业股份有限公司医院建设项目脚手架施工方案13.1目的3213.2应急领导小组及其职责3213.3应急反应预案3213.4应急演练3313.5应急救援路线3413.6工地附近医院方位图34【附1】：裙楼钢管落地式脚手架计算书36【附2】：主楼钢管落地脚手架计算书43第一部分、自裙楼屋面开始搭设的外脚手架计算书43第二部分、自地下室顶板开始搭设的外脚手架计算书49【附3】：地下结构施工外脚手架计算57【附4】：钢管落地卸料平台计算书57【附5】：钢管落地脚手架对楼（屋）盖影响的复核计算64第一部分、41.4m高外架对楼（屋）盖影响的复核计算64第二部分、卸料平台对楼屋盖结构的作用影响复核计算72第83页共84页 xx省xx医院健康产业股份有限公司医院建设项目脚手架施工方案中南大学xx医院建设工程项目脚手架专项施工方案第一章、编制依据《建筑结构荷载规范》GB50009-2012《混凝土结构设计规范》GB50010-2010《钢结构设计规范》GB50017-2003《建筑施工安全检查标准》JGJ59-2011《建筑施工高处作业安全技术规范》JGJ80-91《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011《建筑施工脚手架安全技术统一标准》GB51210-2016《建筑物防雷设计规范》GB50057-2010中南大学xx医院建设工程施工图及相关技术资料第二章、工程概况工程名称：中南大学xx医院建设工程建设地点：长沙市天心区先锋街道果子园路与环保西路交叉口东北侧建设单位：xxxx医院健康产业股份有限公司设计单位：xx省建筑设计院中冶长天国际工程有限责任公司监理单位：xx长顺项目管理有限公司施工单位：中冶长天国际工程有限责任公司（联合体牵头人）中国二十冶集团有限公司（联合体成员一）xx省第五工程有限公司（联合体成员二、本标段施工单位）监督单位：xx省建设工程直属质量安全监督站拟建xx医院是一全新、集医疗、科研于一体的高端医疗工程建设项目。本工程建筑面积约34万平方米。地下室18万平方米，地上16万平方米。本标段施工地下室9万平方米，地上16万平方米。主楼（即住院楼）设置在多层裙房的上方；辅助性用房和设备用房，停车场等均设置在地下室内。本工程为框架-剪力墙结构，局部为劲性结构，采用整体钢筋砼筏板基础，天然地基。地下2层，层高分别为4.5m和7.5m；地上10层，裙房为1~4层，层高4.5m，总高度为18m；主楼为5~10层，层高3.9m，总高度约44.1m。设计±0.000为黄海高程61.300m。第83页共84页 xx省xx医院健康产业股份有限公司医院建设项目脚手架施工方案地下室平面呈矩形，南北向长404m，东西向宽210.8m（不含质子中心部分，下同）。南部地上建筑的裙房长177.85m，宽约为207.3m，为多个矩形平面组合而成的平面。裙房上部的住院楼为条形状平面，总体由西向东呈蜿蜒转折状延展，跨越幅度宽约215.6m（西-东），条形平面宽以24m为主，总长约625.7m。总体造型如下图所示：项目效果图第三章、方案的选择根据工程特点和现场实际情况，拟采用双排落地扣件式钢管脚手架。并从以下几个标高层分别进行搭设：3.1地下结构施工外脚手架外脚手架布置于地下室周边外墙外侧，搭架高度从筏板面起至±0.000标高，架体高度约12m（有效施工作业层高度，不含防护，下同）。满堂式支模架兼内架功能，不另行搭设内架。砌筑及安装施工阶段侧采用工具式脚手架满足施工需要。局部位置施工高度较大时再根据需要搭设相应扣件式钢管操作平台架。3.2上部结构施工外脚手架施工内脚手架做法同地下结构。外脚手架充分结合裙楼及上部主楼平面特点进行布置。分下述几种具体情况进行布置：A.裙楼外轮廓与上部主楼不关联，相对独立：裙楼外架自地下室顶板起搭设，搭架高度约18m。当裙楼外轮廓与地下室外墙板基本齐平时，部分外架布置在基坑回填土区域，此时，架体下部地基必须夯压密实，并作硬化处理。B.主楼外轮廓直接覆盖裙楼屋面：主楼外架自裙楼屋面板起搭设，搭高度约第83页共84页 xx省xx医院健康产业股份有限公司医院建设项目脚手架施工方案46.7-18=28.7m。C.裙楼外轮廓与上部主楼外轮廓关联，裙、主楼共用外架时（即外架平面重合或基本重合）：外架以满足两者需要为原则进行布置，按主楼外架要求搭设。自地下室顶板起搭设，搭架高度为46.7m。当外轮廓与地下室外墙板基本齐平时，部分外架落座在在基坑回填土区域，下部地基同上述“A”处理。D.上部主楼部分区域凸出裙楼时：凸出区域（包含相关裙楼的外架平面位置）按主楼支模架要求搭设受力支承架，该支撑架同时兼作裙楼结构的施工外架。脚手架平面布置示意图如下：第83页共84页 xx省xx医院健康产业股份有限公司医院建设项目脚手架施工方案第四章、设计总体思路4.1结合本工程结构形式，在保证安全可靠、使用方便的前提下，选择采用搭设落地式全封闭的双排扣件式钢管外用脚手架；当上部主楼有外凸情况时，该局部凸出处下部高度范围按主楼支模架要求搭设。4.2搭设高度≤28.7m均采用单立杆双排脚手架。搭设高度46.7m时，下部18m高范围采用双立杆双排脚手架，18m高以上采用单立杆双排脚手架。4.3此架为一架三用，既用于结构施工和装饰施工，同时兼作安全防护。荷载按施工荷载考虑，脚手板每三层一满铺、且用￠12的铁丝扎牢，操作层脚手板在满铺的同时必须满足全封闭施工要求结合水平网、做到不落一物。第83页共84页 xx省xx医院健康产业股份有限公司医院建设项目脚手架施工方案4.4脚手架基础位于室外基坑回填区时，底部回填土必须分层夯实，并作钢筋混凝土硬化处理。脚手架基础成型时注意由里向外坡水，外侧设置排水沟（200*200*长），将雨水排向附近地面排水系统，同时做好防雷接地，接地点按间隔＠50m布置。4.5全平网：围绕脚手架满铺脚手板的下一层进行满挂，每三层设一道，张拉严密，缝隙小于20mm～50mm。4.6卸料平台采用钢管落地式卸料平台，随结构施工高度需要，同步搭设逐层升高。卸料平台平行外架、沿纵向分别独立设置，并与建筑结构拉结。4.7对于自顶板或屋面板搭设的外架，应对该楼顶板或屋面板进行相关影响效应的受力复核，如不满足要求，则必须采取针对性措施对该楼顶板或屋面板进行加强加固。第五章、脚手架构配件要求本工程在施工中必须严格周转材料进场验收制度。5.1对材质的要求5.1.1脚手架所用钢管宜采用现行国家标准《直缝电焊钢管》GB/T13793或《低压流体输送用焊接钢管》GB/T3091中规定的普通钢管，其材质应符合现行国家标准《碳素结构钢》GB/T700中Q235级钢或《低合金高强度结构钢》GB/T1591中Q345级钢的规定。钢管外径、壁厚、外形允许偏差应符合下表的规定。注：S为钢管壁厚；D为钢管直径。5.1.2脚手架所使用的型钢、钢板、圆钢应符合现行国家相关标准的规定，其材质应符合现行国家标准《碳素结构钢》GB/T700中Q235B级钢或《低合金高强度结构钢》GB/T1591中Q345级钢的规定。5.1.3铸铁或铸钢制作的构配件材质应符合现行国家标准《可锻铸铁件》GB/T9440中KTH-330-08或《一般工程用铸造碳钢件》GB/T11352中ZG270-500的规定。第83页共84页 xx省xx医院健康产业股份有限公司医院建设项目脚手架施工方案5.2钢管5.2.1统一采用￠48*3钢管，要求管径大小一致，不得使用其他规格的钢管，材质应符合上述5.1条的规定要求。5.2.2新钢管应有产品质量合格证，质量检验报告；旧钢管绣蚀深度不得大于0.5mm，弯曲变形应符合JGJ130-2011规范要求。5.2.3钢管上严禁打孔，有孔钢管不得使用。5.2.4钢管表面应平直光滑，不得有裂痕、结疤、分层、错位、硬弯，毛刺、压痕和深的划道。5.3扣件：扣件采用可锻铸铁制作的扣件，扣件螺栓材质应有生产许可证，质量检验报告和产品合格证。其在螺栓拧紧扭力矩达65N·m时，不得发生破坏。有裂痕、变形现象的严禁使用；出现划痕的螺栓必须更换。5.4脚手板：采用楠竹制作的竹串片脚手板，板厚不小于50mm，每块重量应小于30KG。对发霉变质，虫蛀、枯脆、松散的脚手板不得使用。5.5底座和托座：其材质应符合现行国家标准《碳素结构钢》GB/T700中Q235级钢或《低合金高强度结构钢》GB/T1591中Q345级钢的规定，并应符合下列要求：底座的钢板厚度不得小于6mm，托座U型钢板厚度不得小于5mm，钢板与螺杆应采用环焊，焊缝高度不应小于钢板厚度，并宜设置加劲板；可调底座和可调托座螺杆插入脚手架立杆钢管的配合公差应小于2.5mm；可调底座和可调托座螺杆与可调螺母啮合的承载力应高于可调底座和可调托座的承载力，螺母厚度不得小于30mm。5.6连接材料焊条选用E4303手工电焊条，材质应符合《碳钢焊条》（GB/T5117-1995）的规定，要有质量检验报告和产品合格证。锚固螺栓采用HPB235圆钢，有产品合格证和质量检验报告。花篮螺栓、钢丝绳夹应采用正规厂家产品，型号规格符合设计要求，有产品质量合格证。5.7安全网：生产厂家要有生产许可证，产品有产品合格证，并取得当地安监部门的准用证。5.8安全平网：由锦纶、维纶或涤纶等材料制成，宽度不得小于3m，需按规定进行抗冲压，缓冲及阻燃性能试验合格。第83页共84页 xx省xx医院健康产业股份有限公司医院建设项目脚手架施工方案5.9安全立网：采用密目式安全网，每100cm2面积网目数不小于2000目，并按规定作耐贯穿，抗击冲及阻燃性能试验合格。第六章、架体搭设设计6.1立杆底部处理A.外架落座于基坑回填土区域时：基坑回填土分层夯压密实，再作硬化处理。即：浇筑150mm厚混凝土，砼强度等级为C25，内配筋为双向φ12＠200。脚手架外侧设置排水沟（200*200*长），满足有组织排水要求。如下图示：B.立杆底按规范、规程要求全部设置木垫板（200*200*20），在距基面高约200处，纵横两个方向均设置扫脚杆。如下图示：6.2结构顶板加固处理外架落在结构顶板，且通过相关荷载效应影响复核不满足要求时，必须在顶板下设置支撑，将上部荷载逐层传递至地面。支撑可采用钢管，配套设置可调托座，通过调节，使支撑充分紧顶板底受力，实现荷载传递。支撑间距不大于双向@1.2m。6.3脚手架搭设尺寸内立杆一般离外墙面为300mm，有外挂装饰特殊要求时距墙距离按需要调整第83页共84页 xx省xx医院健康产业股份有限公司医院建设项目脚手架施工方案（待设计出图后确定）；立杆横距为1000mm，立杆纵向间距为1500mm，外架的步距为1600mm（其中地下结构施工外架采用1800mm）。横向水平杆端头离墙100mm。脚手架的施工荷载不大于2.0KN/m2。6.4连墙件如下图所示：6.4.1连墙杆按三步（具体为每楼层）三跨设置，采用刚性连接。在楼层梁上预埋Ф48*3（长度L=500mm，锚入梁内不小于200mm深）钢管桩，连墙件与钢管桩扣接。连墙件尽量靠近主节点位置，偏离主节点的距离不大于150mm，外架外角处均增设连墙件，连墙杆连结外立杆的部位上下楼层相互错开，在外架立面上呈菱形布置，严禁将连墙杆布置在连结外架的同一根立杆上。6.4.2连墙件应采用能承受压力和拉力的构造，并应与建筑结构和架体连接牢固；连墙点之上架体的悬臂高度不应超过2步。6.4.3在架体的转角处、开口型作业脚手架端部应增设连墙件，连墙件的垂直间距不应大于建筑物层高。6.5剪刀撑6.5.1在外侧立面按分段高度和整个长度连续设置剪刀撑，各分段处剪刀撑断开。6.5.2剪刀撑应随立杆和纵横向水平杆等同步搭设，每道剪刀撑宽度不小于4~6跨，且不小于6m，也不应大于9m；斜杆与地面的夹角在45～60º之间。剪刀撑的斜杆接长采用搭接，搭接长度不小于1m，并应等间距设置3个旋转扣件固定。6.5.3搭设高度在24m以下时，应在架体两端、转角及中间每隔不超过15m各设置一道剪刀撑，并由底至顶连续设置（如下图）；第83页共84页 xx省xx医院健康产业股份有限公司医院建设项目脚手架施工方案搭设高度在24m及以上时，应在全外侧立面上由底至顶连续设置（如下图）。6.6双立杆高外架本工程部分外架搭架高达46.7m，为此，采用双立杆双排钢管外脚手架。根据实际情况，18m以下高度采用双立杆，18m高度以上采用单立杆。如下图示：6.6.1立杆采用对接接头连接，立杆与纵向水平杆采用直角扣件连接。接头位置交错布置，两个相邻立杆接头避免出现在同步同跨内，并在高度方向错开的距离不小于50cm；各接头中心距主节点的距离不大于步距的1/3。 双立杆应顺墙方向并列组成，并应用旋转扣件连接，每步间扣件数不应少于两个。第83页共84页 xx省xx医院健康产业股份有限公司医院建设项目脚手架施工方案上部单立杆与下部双立杆交接处，采用单立杆与双立杆之中的一根对接连接。6.6.2脚手架横向斜撑1）高度在24m以下的封闭型双排脚手架可不设横向斜撑，高度大于24m以上的封闭脚手架，除拐角应设置横向斜撑外，中间每隔6跨距设置一道。2）开口型双排脚手架的两端均必须设置横向斜撑。3）双排脚手架横向斜撑应设置在同一节间，由底至顶层呈之字形连续布置。斜撑采用旋转扣件固定在与之相交的横向水平杆的伸出端上，旋转扣件中心线至主节点距离不大于150。当斜撑杆在1跨内跨越2个步距时，应在相交的纵向水平杆处，增设一根横向水平杆，将斜撑杆固定在其伸出端上。如下图示：6.7脚手板采用对接平铺，接头处用12#镀锌铁丝固定于横向水平杆上。脚手架板应设置在四根横向水平杆上，任何时候不得小于3根小横杆；当脚手板两端与其横杆用铁丝可靠固定，严防倾翻。对接平铺时，接头处必须设置两根水平杆，脚手板外伸长度为130-150mm。转角处等布局可采用搭接铺设，搭接时必须支在水平杆上，搭接长度大于200mm，伸出横向水平杆的长度不应小于100mm,作业层端部脚手板外伸长100-150mm。如下图示：本工程外墙转折较多，在宽度较大的不规则孔隙内扣接附加纵向或横向水平杆，保证脚手板应满铺、铺稳。第83页共84页 xx省xx医院健康产业股份有限公司医院建设项目脚手架施工方案6.8斜道设置6.8.1地上结构施工用斜道施工结构工程时，利用室内已施工的楼梯上下。当结构作业层施工不便利用室内楼梯上下人员时，在适当位置搭设临时斜道供人员上下。当施工到第5层时，可考虑安装施工电梯，人员主要从电梯上下。如下图所示：1）采用之字形斜道，斜道必须附着外脚手架或建筑物设置。斜道布置位置见外架平面布置示意图。2）斜道构造尺寸：斜道宽度≥1m，坡度不大于1：3，平台宽度不小于斜道宽。斜道两侧及平台外围均设置栏杆和挡脚板，栏杆高1.2m，挡脚板高0.18m。3）斜道脚手板设置：斜道脚手板横铺时，需在横向水平杆下增设纵向支托杆，支托间距@≤0.5m。脚手板顺铺时，接头应采用搭接，下面的板头应压住上面的板头，板头的凸棱处采用三角木填顺。脚手板上每隔0.25~0.3m设置防滑条。4）斜道设置高度不得超过20m。第83页共84页 xx省xx医院健康产业股份有限公司医院建设项目脚手架施工方案6.8.2地下结构施工用斜道除利用基坑施工坡道出入外，根据需要在合适的地段设置2~3个供施工人员专用的斜道。如下图示：斜道设置构造参照上述6.8.1条做法。其中，通道（一）、（二）的具体选择应用可根据现场条件确定。6.9卸料平台6.9.1平台尺寸：长*宽=5m*2.7m；立杆纵距1m，立杆横距0.9m，立杆步距1.8m；脚手板底支撑横杆间距0.3m，横杆与立杆采用双扣件连接；平台搭设高度为46.7-3.9=42.8m。如下图示：平台水平支撑钢管布置图第83页共84页 xx省xx医院健康产业股份有限公司医院建设项目脚手架施工方案卸料平台平面示意图6.9.2安全施工荷载限定荷载设计标准为：施工均布活荷载2kN/m2，材料堆放荷载3kN/m2。考虑综合因素的作用，确定本卸料平台施工限载值为：1.2kN/m2，也即实际施工仅容许均匀堆放材料的荷载为1600kg，富余安全储备为2.7*5*300-1600=2450kg，因此，完全满足安全要求。6.9.3安全保险措施1）卸料平台独立设置，不得与外架混用，严禁将外架立杆兼作卸料平台立杆使用。且卸料平台与建筑结构按“3步3跨”原则，同时满足每层必须拉结的要求充分拉结牢固。连墙件具体设置同脚手架。2）在高度的中部位置按构造要求设置一道卸荷钢丝绳。如下图示：第83页共84页 xx省xx医院健康产业股份有限公司医院建设项目脚手架施工方案3）平台上应显著标明容许荷载，人员和物料总重量严禁超过设计容许荷载，配专人监督。第七章、施工顺序1、落地双排脚手架摆放垫板→安扫地杆→安小横杆→竖立杆→安第一步大横杆→安第一步小横杆→满铺脚手板→安第二步大横杆→安第二步小横杆→安第三、四步大小横杆→安防护栏杆→加设剪刀撑、斜撑→满挂密目式安全网→与建筑物拉结→铺脚手板→接立杆→……。第八章、搭设构造要求第83页共84页 xx省xx医院健康产业股份有限公司医院建设项目脚手架施工方案8.1外脚手架作业层面满铺竹架板，与架子绑扎牢固，并设1.2米高栏杆，再满挂密目式安全网封闭作业，安全网下口与外架连接密实，不留空挡。脚手架每三步架（最多不超过一个楼层）设连结抱箍一道。8.2杆件搭设要求8.2.1立杆搭设要求1）每根立杆底部应设置垫块，Φ48与Φ51钢管严禁混合使用。2）脚手架必须设置横向扫地杆。纵向扫地杆应采用直角扣件固定在距底座上皮不大于200mm处立杆上，横向扫地杆亦应用直角扣件固定在紧靠纵向扫地杆下方的立杆上，当立杆基础不在同一高度上时，必须将高处的纵向扫地杆向低处延长两跨与立杆固定，高低差不应大于1m。靠边坡上方的立杆轴线到边坡的距离不应小于500mm。3）立杆必须用连墙件与建筑物可靠连接，连墙件布置间距应按规范规定采用。如下图示：4）立杆接长除顶层步可采用搭接外，其余各层部接头必须对接扣件连接。对接、搭接应符合下列规定：立杆上的对接扣件交错布置：两相邻立杆的接头不应设置在同步内，同步内隔一根立杆的两个相邻接头在高度方向错开的距离不小于500mm，各接头中心至主节点的距离不应大于步距的1/3。搭接长度不应小于1m，应采用不少于1个旋转扣件固定，端部扣件盖板边缘至杆端距离不应小于100mm。5）开始搭设立柱时，应每隔6跨设置一根撑杆加固，直到连墙件安装完毕后，方可根据实际情况拆除。第83页共84页 xx省xx医院健康产业股份有限公司医院建设项目脚手架施工方案6）当搭至有连墙件的构造层时，搭设完该处的立杆纵向水平杆及横向水平杆时，应立即设置连结杆。7）大角处立杆按下图布置：8.2.2纵横水平杆的搭设要求：1）纵向水平杆设于横向水平杆之下，在立柱的内侧其长度不小于3跨并采用直角扣件与立柱扣紧；纵向水平杆接长应采用对接扣件连接，也可采用搭接，均符合规范规定。2）在悬挑架底部增设横向水平杆，其端部紧贴结构楼面，以抵抗因钢丝绳斜拉而产生的水平推力。3）每一主节点处必须设置一根横向水平杆，用直角扣件紧扣在纵向水平杆上，该杆与主节点距离不应大于150mm。横向水平杆靠墙一端距离不应大于100mm。4）操作层上非立节点处的横向水平杆宜根据支撑脚手板的需要等间距设置，最大间距不应大于1/2柱距。8.3剪刀撑、斜撑与建筑物拉结点设置要求8.3.1双排脚手架应设剪刀撑，高度大于24m时尚需设置横向斜撑。每道纵向剪刀撑跨越立柱的根数为5根，每道剪刀撑宽度不应小于4跨，且不小于6m，斜杆与地面的倾角45度-60度适宜。8.3.2高度24m以上双排架剪刀撑在外侧立面整个长度，高度上连续设置。8.3.3剪刀撑斜杆的接头必须采用对接扣件持续，对接接头应交错布置，不应设在同步同跨内，相邻接头的水平距离不应大于150mm。8.3.4剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立柱上，旋转扣件中心线距主节点距离不应大于150mm。8.3.5横向斜撑的斜杆应在同一截面，从端头跨开始布置，由底层至顶层之字形连续布置，斜杆必须采用旋转扣件固定在与之相交的立柱或横向水平杆上，中间宜每隔6跨设置一道斜撑。第83页共84页 xx省xx医院健康产业股份有限公司医院建设项目脚手架施工方案8.3.6与建筑物刚性拉结，为了确保架体的整体垂直度符合规程要求，每隔三步架或每层与框架体系采用钢管抱箍连结。8.4扣件安装注意事项8.4.1扣件规格必须与钢管外径相同。8.4.2扣件螺栓拧紧力矩不小于40N·m且不大于65N·m。8.4.3主节点处固定横向水平杆，剪刀撑，横向支撑等扣件的中心线距主节点距离不应大于150。8.4.4对接扣件开口应朝上或朝内。8.4.5各杆件端头伸出扣件盖板边缘的长度不小于100mm。8.5脚手板的设置应注意事项8.5.1作业层应设置在三根横向水平杆上，脚手板采用对接平铺，接头处必须设两根横向水平杆，接头挑段小于等于150，用10#绑扎牢固，严禁铺设探头板。8.5.2垂直高度每隔10m满铺一层脚手板。8.6防护栏杆、安全网搭设注意事项8.6.1防护栏杆设在作业层1.2m高处，再满挂密目式安全网封闭。8.6.2安全网用12#铁丝与纵向水平杆绑扎牢固，搭接长度不小于150mm，水平网垂直网接缝严密。第九章、安全防护措施9.1架体整体防护措施9.1.1操作层设双护栏，上护栏高1.2m，下护栏高0.6m。下设挡脚板，挡脚板高度不少于180mm.9.1.2操作层满铺脚手板一层，下挂水平安全网一道；垂直方向分段的底部（或落地外架第二层）满铺脚手板一层，以上每隔10m满铺一层脚手板。9.1.3外架立面满挂密目安全网全封闭。9.2洞口、临边防护9.2.1平面孔洞防护1.0*1.0m以下的孔洞应埋通长钢筋网（钢筋直径不小于楼面配筋，网格间距不大于20cm）加固定盖板。如下图示：第83页共84页 xx省xx医院健康产业股份有限公司医院建设项目脚手架施工方案1.0*1.0m以上孔洞四周必须设标准栏杆，加设密目安全网防护。见下图：后浇带防护9.2.2电梯井口防护电梯井口必须设金属防护门，电梯井内首层和以上每隔三层（不超过10m）设一道水平安全网。电梯间内不得做垂直运输通道。如下图示：电梯井口立面防护作业层处电梯井口设置用钢管和竹架板或木板搭设的硬防护，如下图示：第83页共84页 xx省xx医院健康产业股份有限公司医院建设项目脚手架施工方案9.2.3楼梯踏步及休息平台口防护楼梯踏步及休息平台必须设两道防护栏杆防护，栏杆高度为1.2m，栏杆的设置应随结构升高而跟进。如下图示：9.2.4阳台边防护阳台栏板应随层安装，不能随层安装的，必须在临空处扣接钢管立杆，再在立杆上扣接两道防护栏杆（上护栏高度不少于1.2m）。具体构造同以下9.2.5。9.2.5临边防护临边防护包括基坑及建筑物楼层临边等，当上述部位四周无围护结构时，必须设防护栏杆，如下图示：基坑临边防护示意图9.3出入口防护包括施工电梯口及建筑物出入口的防护。均公司标准化图集要求设置，如下图示：第83页共84页 xx省xx医院健康产业股份有限公司医院建设项目脚手架施工方案9.4人行通道专用防护棚在地下室顶板设置标准化人员通行专用防护棚，该防护棚兼作观摩活动通道。具体设置构造、施工和相关企业文化均按本公司标准化图集结合工程特点实施。如下图所示：人行专用通道平面示意图第83页共84页 xx省xx医院健康产业股份有限公司医院建设项目脚手架施工方案9.5施工电梯平台防护外架立杆布置时，应考虑施工电梯设置，梯笼进出口宽度范围内不应有立杆阻碍，在外架边通道口设可开启式防护门，进出通道两侧设双护栏并加挂冲孔网等，均按公司标准化图集进行设置。如下图示：9.5油漆与标识9.5.1外架剪刀撑刷黄、黑双色间隔油漆。第83页共84页 xx省xx医院健康产业股份有限公司医院建设项目脚手架施工方案9.5.2外架立面每4步设一道装饰分界线，分色线板高200mm,分色斜条纹间隔400mm一条。9.5.3安全通道正立面和侧立面架管表面刷红白双色间隔油漆。9.5.4卸料平台钢管涂红白相间警戒色。第十章、操作要点及注意事项10.1外架施工项目技术负责人应组织施工员、安全员、操作班组长做好详细的技术交底，并做好交底记录和签字。10.2必须设置纵、横向扫地杆，纵向扫地杆距立杆底座不大于200mm且与拉杆固定，横向扫地杆紧靠纵向扫地杆。10.3纵向水平杆宜设置在；立杆内侧，其长度不宜小于3跨，同一步纵向水平杆应四周交圈。接长宜采用对接，对接扣件应交错布置，两根相邻纵向水平杆的接头不宜设置在同步或同跨内，不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm，接头中心至主接处的两条横向水平杆间距不能大于300mm。10.4横向水平杆搭设10.4.1主节点处必须设置一根横向水平杆，用直角扣件扣接并严禁拆除。脚手板平铺对接处的两条横向水平杆间距不能大于300mm.10.4.2作业层非主节点处的横向水平杆根据支撑脚手板的需要等间距设置，最大间距不应大于纵距的1/2。10.5作业层脚手板应满铺、铺稳，离开墙面120-150mm，脚手板端头外伸出横向水平杆为130-150mm。10.6连墙件必须可靠地与剪力墙、框架柱、楼面梁连接，并从第一步架开始设置，连墙钢管表面刷红、白相间警戒色（油漆），除了外架拆除可同步拆除外，禁止任何人随意拆除连墙件。10.7本工程外架的剪刀撑必须按整个长度和分段高度连续设置，不得间隔设置。10.8脚手架必须配合施工进度搭建，一次搭建高度不应超过相邻连墙件以上两步架。10.9作业层上不得超载（2KN/m2）,不得集中堆料，不得将模板支架、缆风绳、卸料平台、泵送砼或砂浆的输送管道等固定在脚手架上，严禁悬挂起重设备。外脚手架一般不允许搭设临时用电线路，需要搭设时用电线路时，应采用绝缘材料隔离，按临时用电规范规定架设，严禁乱设乱搭，布线必须清晰明了，并与外架有距离或绝缘措施处理，固定要稳固，且必须用电缆线，严禁采用花线或副套线。第83页共84页 xx省xx医院健康产业股份有限公司医院建设项目脚手架施工方案10.10卸料平台限载1.6t，在平台上悬挂限载标牌，卸料平台不得与外架相连。使用前严格验收制度，先验收，再使用。10.11脚手架搭设人员必须持证上岗，按规范，规程操作。第十一章、脚手架的检查验收与拆除11.1脚手架的检查验收方法与内容11.1.1架子搭设和组装完毕后，在投入使用前，应逐层，逐流水段，由主管工长，架子班组长和专职技术人员一起组织验收。验收时，必须有主管审批架子施工方案的技术和安全部门参加，并填写验收单。11.1.2验收时，要检查架子所使用的各种材料、配件、工具是否符合现行国家和部颁标准、各有关规范的规定，以及是否符合施工方案的要求。11.1.3要定期与不定期地对外脚手架、卸料平台、安全防护措施进行检查。11.1.4验收的具体内容有以下几个方面：1）检查与验收应按照规范JGJ130-2011《建筑施工扣件式钢管脚手架安全技术规范》第八条进行。2）架子的布置：立杆、大、小横杆间距尺寸，高度在36m以上的脚手架，垂直偏差控制在100mm以内。3）架子的搭建和组装顺序是否正确。4）连墙点与结构固定部分连接是否安全可靠；剪刀撑数量、位置、杆件角度是否符合要求。5）架子的安全防护措施是否符合要求；扣件和绑扎拧紧程度应符合规定；扣件螺栓是否松动。6）脚手架的钢丝绳、吊拉点的安装等，必须安全可靠，脚手板的铺设应符合规定。卸料平台、外架作业层是否超载。7）脚手架基础处理、做法必须按图施工和安全可靠。注意地基是否积水、底座是否松动，立杆是否悬空。11.2手架的拆除11.2.1外架的拆除、1）架子拆除时应划分作业区，周围设围栏或竖立警戒标志，地面设有专人指挥，严禁非作业人员入内。2）拆架的高处作业人员，必须带安全帽，系安全带，扎裹腿，穿软底鞋。第83页共84页 xx省xx医院健康产业股份有限公司医院建设项目脚手架施工方案3）拆除顺序应遵循由上到下，先搭后拆，后搭先拆的原则。即先拆栏杆、剪刀撑、斜撑、后拆小横杆、大横杆、立杆等，并按一步一清的原则依次进行，要严禁上下同时进行拆除作用。4）拆立杆时，应抱住立杆再拆开最后两个扣，拆除大横杆、斜撑、剪刀撑时，应先拆中间扣，然后托住中间，再解端头扣。5）连墙点应随拆除进度逐层拆除，拆抛撑前，应设置临时支撑，然后再拆抛撑。6）拆除时要统一指挥，上下呼应，动作协调，当解开与另一人有关的结扣时，应先通知对方，以防坠落。7）在大片架子拆除前应将预留的斜道、上料平台、通道小飞跳等，先行加固，以便拆除后能确保其完整、安全和稳定。8）拆除时不应碰坏门窗、玻璃、水落管、房檐瓦片、地下明沟等物品。9）拆下的材料应用绳索拴住，利于滑轮徐徐下运，或用塔吊吊下，严禁抛掷，运至地面的材料应按指定地点，随拆随运，分类堆放，当天拆当天清，拆下的扣件或铁丝要集中回收处理。10）在拆架过程中，不得中途换人，如必须换人时，应将拆除情况交待清楚后方可离开。11.2.2内脚手架的拆除1）多立杆内脚手架或满堂内架拆除时，应参照外架拆除的方法进行。2）马凳内架的拆除顺序是：先拆架板，然后是支撑，马凳，并应遵循先上后下、先支后拆、后支先拆、一步一清的原则。11.3架料的传递与堆放拆下的架料应由作业人员逐次传递给地面上的作业人员，按规定地点分类堆放。第十二章、施工安全保证措施12.1安全保证体系详下“安全保证体系”框图：第83页共84页 xx省xx医院健康产业股份有限公司医院建设项目脚手架施工方案12.2环境保护体系详见以下“环境保护体系”框图：第83页共84页 xx省xx医院健康产业股份有限公司医院建设项目脚手架施工方案12.3安全技术保证措施12.3.1脚手架搭设1）脚手架必须配合施工进度搭设，一次搭设高度不应超过相邻连墙件以上二步；如果超过相邻连墙件以上两步，无法设置连墙件时，应采取撑拉固定措施与建筑结构拉结。2）每搭完一步脚手架后，应按《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011表8.2.4的规定校正步距、纵距、横距及立杆的垂直度。3）立杆搭设应符合下列规定：相邻立杆的对接连接应符合《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011第6.3.6条的规定；第83页共84页 xx省xx医院健康产业股份有限公司医院建设项目脚手架施工方案脚手架开始搭设立杆时，应每隔6跨设置一根抛撑，直至连墙件安装稳定后，方可根据情况拆除；当架体搭设至有连墙件的主节点时，在搭设完该处的立杆、纵向水平杆、横向水平杆后，应立即设置连墙件。4）脚手架纵向水平杆的搭设应符合下列规定：脚手架纵向水平杆应随立杆按步搭设，并应采用直角扣件与立杆固定；纵向水平杆的搭设应符合《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011第6.2.1条的规定；在封闭型脚手架的同一步中，纵向水平杆应四周交圈设置，并应用直角扣件与内外角部立杆固定。5）脚手架横向水平杆搭设应符合下列规定：搭设横向水平杆应符合《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011第6.2.2条的构造规定；双排脚手架横向水平杆的靠墙一端至墙装饰面的距离不应大于100mm；单排脚手架的横向水平杆不应设置在下列部位：设计上不允许留脚手眼的部位；过梁上与过梁两端成60°角的三角形范围内及过梁净跨度1/2的高度范围内；宽度小于1m的窗间墙；梁或梁垫下及其两侧各500mm的范围内；砖砌体的门窗洞口两侧200mm和转角处450mm的范围内；其他砌体的门窗洞口两侧300mm和转角处600mm的范围内；墙体厚度小于或等于180mm；独立或附墙砖柱，空斗砖墙、加气块墙等轻质墙体；砌筑砂浆强度等级小于或M2.5的砖墙。6）脚手架纵向、横向扫地杆搭设应符合《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011第6.3.2条、第6.3.3条的规定。7）脚手架连墙件安装应符合下列规定：连墙件的安装应随脚手架搭设同步进行，不得滞后安装；当单、双排脚手架施工操作层高出相邻连墙件以上两步时，应采取确保脚手架稳定的临时拉结措施，直到上一层连墙件安装完毕后再根据情况拆除。第83页共84页 xx省xx医院健康产业股份有限公司医院建设项目脚手架施工方案8）脚手架剪刀撑与双排脚手架横向斜撑应随立杆、纵向和横向水平杆等同步搭设，不得滞后安装。9）脚手架门洞搭设应符合《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011第6.5节的造规定。10）扣件安装应符合下列规定：扣件规格必须与钢管外径相同；螺栓拧紧扭力矩不应小于40N·m，且不应大于65N·m；在主节点处固定横向水平杆、纵向水平杆、剪刀撑、横向斜撑等用的直角扣件、旋转扣件的中心点的相互距离不应大于150mm；对接口径开口应朝上或朝内；各杆件端头伸出扣件盖板边缘长度不应小于100mm。11）作业层、斜道的栏杆和挡脚板的搭设应符合下列规定：栏杆和挡脚板均应搭设在外立杆的内侧；上栏杆上皮高度应为1.2m；挡脚板高度不应小于180mm；中栏杆应居中设置。12）脚手板的铺设应符合下列规定：脚手架应铺满、铺稳，离墙面的距离不应大于150mm；采用对接或搭接时均应符合《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011第6.2.4条的规定；脚手板探头应用直径3.2mm镀锌钢丝固定在支承杆件上；在拐角、斜道平台口处的脚手板，应用镀锌钢丝固定在横向水平杆上，防止滑动。13）钢管架应设置避雷针，分置于主楼外架四角立杆之上，并联通纵向水平杆，形成避雷网络，并检测接地电阻不大于30Ω。14）外脚手架不得搭设在距离外架空线路的安全距离内，并做好可靠的安全接地处理。定期检查脚手架，发现问题和隐患，在施工作业前及时维修加固，以达到坚固稳定，确保施工安全。15）外脚手架严禁钢竹、钢木混搭，禁止扣件、绳索、铁丝、竹篾、塑料篾混用。16）外脚手架搭设人员必须持证上岗，并正确使用安全帽、安全带、穿防滑鞋。17）第83页共84页 xx省xx医院健康产业股份有限公司医院建设项目脚手架施工方案严禁脚手板存在探头板，铺设脚手板以及多层作业时，应尽量使施工荷载内、外传递平衡。18）保证脚手架体的整体性，不得与井架、升降机一并拉结，不得截断架体。19）结构外脚手架每支搭一层，支搭完毕后，经项目部安全员验收合格后方可使用。任何班组长和个人，未经同意不得任意拆除脚手架部件。20）严格控制施工荷载，脚手板不得集中堆料施荷，施工荷载不得大于3kN/m2，确保较大安全储备。21）各作业层之间设置可靠的防护栅栏，防止坠落物体伤人。22）卸料平台上装料不得超过荷载并限载，不得超长超过平台50cm，超高堆放材料不得超过防护栏杆。23）卸料平台上放物料时必须按规格品种堆放整齐，长短分开，不得混吊，并且不得在平台上组装和清理模板。24）平台上的防护栏杆不得任意拆除。25）不得从上一层向下一层平台上乱抛物料。26）夜间施工平台上必须保持足够的照明。12.3.2脚手架拆除技术措施1）拆架前：应全面检查脚手架的扣件连接、连墙件、支撑体系等是否符合构造要求；应根据检查结果补充完善施工组织设计中的拆除顺序和措施，经主管部门批准后方可实施；应由单位工程负责人进行拆除安全技术交底；应清除脚手架上杂物及地面障碍物。2）拆架时应划分作业区，周围设绳绑围栏或竖立警戒标志，地面应设专人指挥，禁止非作业人员进入。当脚手架采取分段、分立面拆除时，对不拆除的脚手架两端，应先按《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011第6.4.4条、第6.6.4条、第6.6.5条设置连墙件和横向斜撑加固。3）拆架的高处作业人员应戴安全帽、系安全带、扎裹腿、穿软底防滑鞋。4）拆架程序应遵守“由上而下，先搭后拆”的原则，即先拆拉杆、脚手板、剪刀撑、斜撑，而后拆横向水平杆、纵向水平杆、立杆等，并按“一步一清”原则依次进行。严禁上下同时进行拆架作业。5）第83页共84页 xx省xx医院健康产业股份有限公司医院建设项目脚手架施工方案拆立杆时，要先抱住立杆再拆开最后两个扣件，拆除纵向水平杆、斜撑、剪刀撑时，应先拆除中间扣件，然后托住中间，再解端头扣件。6）连墙件必须随脚手架逐层拆除，严禁先将连墙件整层或数层拆除后再拆脚手架；分段拆除高差不应大于2步，如高差大于2步，应增设连墙件加固；当脚手架拆至下部最后一根长立杆的高度（约6.5m）时，应先在适当位置搭设临时抛撑加固后，再拆除连墙件。7）拆除时要统一指挥，上下呼应，动作协调，当解开与另一人有关的结扣时，应先通知对方，以防坠落。8）拆架时严禁碰撞脚手架附近电源线，以防触电事故。9）在拆架时，不得中途换人，如必须换人时，应将拆除情况交代清楚后方可离开。拆下的材料要徐徐下运，严禁抛掷。运至地面的材料应按指定地点随拆随运，分类堆放，10）“当天拆当天清”，拆下的构配件应按《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011的规定及时检查、整修与保养，并应按品种、规格分别存放。11）高层建筑脚手架拆除，应配备良好的通讯装置。12）当天离岗时，应及时加固尚未拆除部分，防止存留隐患造成复岗后的人为事故。13）如遇强风、大雨、雪等特殊气候，不应进行脚手架的拆除，严禁夜间拆除。14）翻掀垫铺竹笆应注意站立位置，并应自外向里翻起竖立，防止外翻将竹笆内未清除的残留物从高处坠落伤人。12.4安全管理1）搭设人员必须是经过按现行国家标准《特种作业人员安全技术考核管理规则》GB5036考核合格的专业架子工。上岗人员定期体检，合格者方可持证上岗；2）搭设人员必须戴安全帽、系安全带、穿防滑鞋；3）脚手架的构配件质量与搭设质量，应按安全技术规范规定进行检查验收，合格后方准许使用；4）作业层上的施工荷载应符合设计要求，不得超载。不得将模板支架、揽风绳、泵送混凝土和砂浆的输送管等固定在脚手架上，严禁悬挂起重设备，严禁拆除或移动架体上安全防护措施；5）当有六级以及六级以上大风和雾、雨、雪天气，应停止脚手架的搭设与拆除作业。雪后架上作业应有防滑措施，并扫除积雪；6）夜间不宜进行脚手架搭设与拆除工作；7）脚手架的安全检查与维护，应按相应安全技术规范进行；8）脚手板应铺设牢靠、严实，并应用安全网双层兜底，施工层以下每隔10m第83页共84页 xx省xx医院健康产业股份有限公司医院建设项目脚手架施工方案应用安全网封闭；单、双排脚手架、悬挑式脚手架沿架体外围应用密目式安全网全封闭，密目式安全网宜设置在脚手架外立杆的内侧，并应与架体绑扎牢固。9）在脚手架使用期间，严禁拆除主节点处纵、横向水平杆、连墙件、交叉支撑、水平架、加固栏杆和栏杆；10）当在脚手架使用过程中开挖脚手架基础下的设备基础或管沟时，必须对脚手架采取加固措施；11）临街搭设脚手架时，外侧应有防止坠物伤人的防护措施；12）在脚手架上进行电、气焊作业时，必须有防火措施和专人看守；13）工地临时用电线路的架设及脚手架接地、避雷措施等。应按现行行业标准《施工现场临时用电安全技术规范》JGJ46-2005的有关规定执行；12.5日常维护管理1）使用完毕的脚手架架料和构件、零件要及时回收、分类整理，分类存放。堆放地点要场地平坦，排水良好，下设支垫，钢管、角钢、钢桁架和其他钢构件最好放在室内，如果放在露天，应用毡、席加盖、扣件、螺栓及其他小零件，应用木箱。钢筋笼或麻袋、草包等容器分类贮存，放在室内；2）弯曲的钢管杆件要调直，损坏的构件要修复，损坏的扣件、零件要更换；3）做好钢铁件的防锈和木制件的防腐处理，钢管外壁在湿度较大地区（相对湿度大于75%），应每年涂刷防锈漆一次；其他地区可两年涂刷一次。涂刷时涂层不宜过厚。经彻底除锈后，涂一度红丹即可。钢管内壁可根据地区情况，每2~4年涂刷一次，每次涂刷两遍。角钢、桁架和其他铁件可每年涂刷一次。扣件要涂油，螺栓宜镀锌防锈，使用3~5年保护层剥落后再次镀锌。没有镀锌条件的，应在每次使用后用煤油洗涤并涂机油防锈。木制件应做好防腐处理，钢制件应涂红丹及防锈涂料；4）搬运长钢管、长角钢时，应采取措施防止弯曲。拆架应拆成单片装运，装卸时不得抛丢，防止损坏；5）脚手架使用的扣件、螺栓、螺母、垫板、连接棒、插销等小配件极易丢失。在安装脚手架时，多余的小配件应及时收回存放，在拆卸脚手架时，散落在地面上的小配件要及时收捡起来；6）健全制度，加强管理，减少损耗和提高效益是脚手架管理的中心环节。比较普遍采用的管理办法有两种：第83页共84页 xx省xx医院健康产业股份有限公司医院建设项目脚手架施工方案由架子工班（组）管理，采用谁使用、谁维护、谁管理的原则，并建立积极地奖罚制度、做到确保施工需要，用毕及时归库、及时清理和及时维修保养，减少丢失和损耗。由材料部门集中管理，实行租赁制。施工队根据施工的需要向公司材料部门租赁脚手架材料，实行按天计费和损坏赔偿制度。12.6监测监控1）监测控制：采用经纬仪、水准仪、卷尺对架体进行监测，主要监测支架的沉降、位移和变形。2）监测点设置：观测点设置在立杆1.2m标高处，用“+”字标出对比点，固定观测标准点在坚固基础上设置，宜采用钢钉或钢筋头在砼中预埋，柱或砼墙边监测点直接在浇筑好的砼上设置。监测点设置间距不超过20m。3）监测措施：架体搭设、使用直至完全拆除过程中，派专人检查支架和支撑情况，发现下沉、松动、变形和水平位移情况的应及时解决。4）监测说明a.班组每日进行安全检查，项目部进行安全周检查，分公司进行安全月检查；b.日常检查、巡查重点部位如下：杆件的设置和连接，扫地杆、连墙件、支撑，剪刀撑等构件是否符合要求；连墙件是否松动；架体是否有不均匀沉降，垂直度偏差；施工过程中是否有超载现象；安全防护措施是否符合规范要求；架体与杆件是否有变形现象；地基是否有积水，底座是否松动，立杆是否符合要求；卸荷钢丝绳受力状态，有无松动现象；5）监测频率架体搭设期间，一般监测频率不超过3～5天/次；架体使用期间，一般监测频率不超过10～15天/次,要求监测直至脚手架完全拆除。6）监测预警架体顶端水平位移预警值25mm，垂直度变化预警值20mm或沉降预警值20mm。监测数据超过预警值时必须立即停止施工，疏散人员，并及时进行加固处理。第十三章、应急预案第83页共84页 xx省xx医院健康产业股份有限公司医院建设项目脚手架施工方案13.1目的提高整个项目组对事故的整体应急能力，确保意外发生的时候能有序的应急指挥，为有效、及时的抢救伤员，防止事故的扩大，减少经济损失，保护生态环境和资源，把事故降低到最小程度。13.2应急领导小组及其职责1）应急领导小组：应急领导小组由组长、副组长、成员等构成。如下：组长：易小春（13786173466）副组长：胡正新（17700798315）、黄鸽辉（17775758140）组员：吴柏清（18627662259）、周波（13087386677）、朱波（18670822800）、王建华（13707333893）、周大维（13574152930）、贺辉（18573328910）、莫胜辉（18874174860）、王辉（15869743859）、各班组长2）职责：领导各单位应急小组的培训和演习工作，提高应变能力。当发生突发事故时，负责救险的人员、器材、车辆、通信和组织指挥协调。负责准备所需要的应急物资和应急设备。及时到达现场进行指挥，控制事故的扩大，并迅速向上级报告。13.3应急反应预案1）事故报告程序事故发生后，作业人员、班组长、现场负责人、项目部安全主管领导应逐级上报，并联络报警，组织抢救。2）事故报告事故发生后应逐级上报：一般为现场事故知情人员、作业队、班组安全员、施工单位专职安全员。发生重大事故时，应立即向上级领导汇报，并在24小时内向上级主管部门作出书面报告。3）现场事故应急处理施工过程中可能发生的事故主要有：机具伤人、火灾事故、雷击触电事故、高温中暑、中毒窒息、高空坠落、落物伤人等事故。A.火灾事故应急处理：及时报警，组织扑救，集中力量控制火势。消灭飞火疏散物资减少损失控制火势蔓延。注意人身安全，积极抢救被困人员，配合消防人员扑灭大火。第83页共84页 xx省xx医院健康产业股份有限公司医院建设项目脚手架施工方案B.触电事故处理：立即切断电源或者用干燥的木棒、竹竿等绝缘工具把电线挑开。伤员被救后，观察其呼吸、心跳情况，必要时，可采取人工呼吸、心脏挤压术，并且注意其他损伤的处理。局部电击时，应对伤员进行早期清创处理，创面宜暴露，不宜包扎，发生内部组织坏死时，必须注射破伤风抗菌素。C.高温中暑的应急处理：将中暑人员移至阴凉的地方，解开衣服让其平卧，头部不要垫高。用凉水或50%酒精擦其全身，直至皮肤发红，血管扩张以促进散热，降温过程中要密切观察。及时补充水分和无机盐，及时处理呼吸、循环衰竭，医疗条件不完善时，及时送医院治疗。D.其他人身伤害事故处理：当发生如高空坠落、被高空坠物击中、中毒窒息和机具伤人等人身伤害时，应立即向项目部报告、排除其他隐患，防止救援人员受到伤害，积极对伤员进行抢救。4）应急通信联络项目指挥长：易小春手机：13786173466项目负责人：胡正新手机：17700798315生产负责人：周波手机：13087386677安全员负责人：黄鸽辉手机：17775758140技术负责人：吴柏清手机：18627662259医院救护中心：120匪警：110火警：119xx省建设工程质量安全监督总站：0731-88950200长沙市建筑工程安全监察站：0731－84770558市劳动和社会保障局0731-84907910通信联系方式应在施工现场和生活、办公区地的显要位置张贴，以便紧急情况下使用。13.4应急演练为全面提高应急能力，项目部应制定出相应的规定，定期进行全员应急演练，事后评估演练效果，不断优化应急救援预案。13.5应急救援路线第83页共84页 xx省xx医院健康产业股份有限公司医院建设项目脚手架施工方案13.6工地附近医院方位图第83页共84页 xx省xx医院健康产业股份有限公司医院建设项目脚手架施工方案【附1】：裙楼钢管落地式脚手架计算书（架高约18m）一、脚手架参数卸荷设置无结构重要性系数γ01.1脚手架安全等级一级脚手架搭设排数双排脚手架脚手架钢管类型Φ48×2.8脚手架架体高度H(m)18立杆步距h(m)1.6立杆纵距或跨距la(m)1.5立杆横距lb(m)1横向水平杆计算外伸长度a1(m)0.15内立杆离建筑物距离a(m)0.3双立杆计算方法按双立杆受力设计双立杆计算高度(m)18双立杆受力不均匀系数KS0.6二、荷载设计脚手架设计类型装修脚手架脚手板类型竹串片脚手板脚手板自重标准值Gkjb(kN/m2)0.35脚手板铺设方式2步1设密目式安全立网自重标准值Gkmw(kN/m2)0.01挡脚板类型木挡脚板栏杆与挡脚板自重标准值Gkdb(kN/m)0.17挡脚板铺设方式2步1设每米立杆承受结构自重标准值gk(kN/m)0.129装修脚手架作业层数nzj1装修脚手架荷载标准值Gkzj(kN/m2)2地区xx长沙市安全网设置全封闭基本风压ω0(kN/m2)0.25风荷载体型系数μs1风压高度变化系数μz(连墙件、单立杆、双立杆稳定性)0.81，0.81，0.904风荷载标准值ωk(kN/m2)(连墙件、单立杆、双立杆稳定性)0.203，0.203，0.226计算简图：第83页共84页 xx省xx医院健康产业股份有限公司医院建设项目脚手架施工方案立面图侧面图三、横向水平杆验算纵、横向水平杆布置方式横向水平杆在上纵向水平杆上横向水平杆根数n2横杆抗弯强度设计值[f](N/mm2)205横杆截面惯性矩I(mm4)101900横杆弹性模量E(N/mm2)206000横杆截面抵抗矩W(mm3)4250第83页共84页 xx省xx医院健康产业股份有限公司医院建设项目脚手架施工方案纵、横向水平杆布置承载能力极限状态q=1.2×(0.031+Gkjb×la/(n+1))+1.4×Gk×la/(n+1)=1.2×(0.031+0.35×1.5/(2+1))+1.4×2×1.5/(2+1)=1.647kN/m正常使用极限状态q"=(0.031+Gkjb×la/(n+1))=(0.031+0.35×1.5/(2+1))=0.206kN/m计算简图如下：1、抗弯验算Mmax=max[qlb2/8，qa12/2]=max[1.647×12/8，1.647×0.152/2]=0.206kN·mσ=γ0Mmax/W=1.1×0.206×106/4250=53.3N/mm2≤[f]=205N/mm2满足要求！2、挠度验算第83页共84页 xx省xx医院健康产业股份有限公司医院建设项目脚手架施工方案νmax=max[5q"lb4/(384EI)，q"a14/(8EI)]=max[5×0.206×10004/(384×206000×101900)，0.206×1504/(8×206000×101900)]=0.128mmνmax＝0.128mm≤[ν]＝min[lb/150，10]＝min[1000/150，10]＝6.667mm满足要求！3、支座反力计算承载能力极限状态Rmax=q(lb+a1)2/(2lb)=1.647×(1+0.15)2/(2×1)=1.089kN正常使用极限状态Rmax"=q"(lb+a1)2/(2lb)=0.206×(1+0.15)2/(2×1)=0.136kN四、纵向水平杆验算承载能力极限状态由上节可知F1=Rmax=1.089kNq=1.2×0.031=0.037kN/m正常使用极限状态由上节可知F1"=Rmax"=0.136kNq"=0.031kN/m1、抗弯验算计算简图如下：弯矩图(kN·m)σ=γ0Mmax/W=1.1×0.444×106/4250=114.842N/mm2≤[f]=205N/mm2第83页共84页 xx省xx医院健康产业股份有限公司医院建设项目脚手架施工方案满足要求！2、挠度验算计算简图如下：变形图(mm)νmax＝0.469mm≤[ν]＝min[la/150，10]＝min[1500/150，10]＝10mm满足要求！3、支座反力计算承载能力极限状态Rmax=2.529kN五、扣件抗滑承载力验算横杆与立杆连接方式单扣件扣件抗滑移折减系数0.85扣件抗滑承载力验算：横向水平杆：Rmax=1.1×1.089kN≤Rc=0.85×8=6.8kN纵向水平杆：Rmax=1.1×2.529kN≤Rc=0.85×8=6.8kN满足要求！六、荷载计算脚手架架体高度H18双立杆计算高度(m)18脚手架钢管类型Φ48×2.8每米立杆承受结构自重标准值gk(kN/m)0.129立杆静荷载计算1、立杆承受的结构自重标准值NG1k第83页共84页 xx省xx医院健康产业股份有限公司医院建设项目脚手架施工方案双外立杆：NGS1k=(gk+0.031+(lb+a1)×n/2×0.031/h)×H1=(0.129+0.031+(1+0.15)×2/2×0.031/1.6)×18=3.287kN双内立杆：NGS1k=3.287kN2、脚手板的自重标准值NG2k1双外立杆：NGS2k1=H1/h×la×(lb+a1)×Gkjb×1/2/2=18/1.6×1.5×(1+0.15)×0.35×1/2/2=1.698kN1/2表示脚手板2步1设双内立杆：NGS2k1=1.698kN3、栏杆与挡脚板自重标准值NG2k2双外立杆：NGS2k2=H1/h×la×Gkdb×1/2=18/1.6×1.5×0.17×1/2=1.434kN1/2表示挡脚板2步1设4、围护材料的自重标准值NG2k3双外立杆：NGS2k3=Gkmw×la×H1=0.01×1.5×18=0.27kN5、构配件自重标准值NG2k总计双外立杆：NGS2k=NGS2k1+NGS2k2+NGS2k3=1.698+1.434+0.27=3.402kN双内立杆：NGS2k=NGS2k1=1.698kN立杆施工活荷载计算外立杆：NQ1k=la×(lb+a1)×(nzj×Gkzj)/2=1.5×(1+0.15)×(1×2)/2=1.725kN内立杆：NQ1k=1.725kN组合风荷载作用下单立杆轴向力：双外立杆：Ns=1.2×(NGS1k+NGS2k)+1.4×NQ1k=1.2×(3.287+3.402)+1.4×1.725=10.443kN双内立杆：Ns=1.2×(NGS1k+NGS2k)+1.4×NQ1k=1.2×(3.287+1.698)+1.4×1.725=8.397kN七、立杆稳定性验算脚手架架体高度H18双立杆计算高度(m)18双立杆受力不均匀系数KS0.6立杆计算长度系数μ1.5立杆截面抵抗矩W(mm3)4250立杆截面回转半径i(mm)16立杆抗压强度设计值[f](N/mm2)205立杆截面面积A(mm2)398连墙件布置方式三步三跨1、立杆长细比验算第83页共84页 xx省xx医院健康产业股份有限公司医院建设项目脚手架施工方案立杆计算长度l0=Kμh=1×1.5×1.6=2.4m长细比λ=l0/i=2.4×103/16=150≤210满足要求！轴心受压构件的稳定系数计算：立杆计算长度l0=Kμh=1.155×1.5×1.6=2.772m长细比λ=l0/i=2.772×103/16=173.25查《规范》表A得，φ=0.2372、立杆稳定性验算组合风荷载作用双立杆的轴心压力设计值NS=1.2×(NGS1k+NGS2k)+1.4NQ1k=1.2×(3.287+3.402)+1.4×1.725=10.443kNMwd=φwγQMwk=φwγQ(0.05ζ1wklaH12)=0.6×1.4×(0.05×0.4×0.226×1.5×4.82)=0.131kN·mσ=γ0KS(NS/(φA)+Mwd/W)=1.1×0.6×(10442.606/(0.237×398)+131217.408/4250)=93.444N/mm2≤[f]=205N/mm2满足要求！八、连墙件承载力验算连墙件布置方式三步三跨连墙件连接方式扣件连接连墙件约束脚手架平面外变形轴向力N0(kN)3连墙件计算长度l0(mm)600连墙件截面类型钢管连墙件型号Φ48×2.8连墙件截面面积Ac(mm2)398连墙件截面回转半径i(mm)16连墙件抗压强度设计值[f](N/mm2)205连墙件与扣件连接方式双扣件扣件抗滑移折减系数0.85Nlw=1.4×ωk×3×h×3×la=1.4×0.203×3×1.6×3×1.5=6.139kN长细比λ=l0/i=600/16=37.5，查《规范》表A.0.6得，φ=0.896(Nlw+N0)/(φAc)=(6.139+3)×103/(0.896×398)=25.628N/mm2≤0.85×[f]=0.85×205N/mm2=174.25N/mm2满足要求！扣件抗滑承载力验算：第83页共84页 xx省xx医院健康产业股份有限公司医院建设项目脚手架施工方案Nlw+N0=6.139+3=9.139kN≤0.85×12=10.2kN满足要求！【附2】：主楼钢管落地脚手架计算书第一部分、自裙楼屋面开始搭设的外脚手架计算书（架高约28.7m）一、脚手架参数卸荷设置无结构重要性系数γ01.1脚手架安全等级一级脚手架搭设排数双排脚手架脚手架钢管类型Φ48×2.8脚手架架体高度H(m)28.7立杆步距h(m)1.6立杆纵距或跨距la(m)1.5立杆横距lb(m)1横向水平杆计算外伸长度a1(m)0.15内立杆离建筑物距离a(m)0.3双立杆计算方法不设置双立杆二、荷载设计脚手架设计类型装修脚手架脚手板类型竹串片脚手板脚手板自重标准值Gkjb(kN/m2)0.35脚手板铺设方式2步1设密目式安全立网自重标准值Gkmw(kN/m2)0.01挡脚板类型木挡脚板栏杆与挡脚板自重标准值Gkdb(kN/m)0.17挡脚板铺设方式2步1设每米立杆承受结构自重标准值gk(kN/m)0.129装修脚手架作业层数nzj1装修脚手架荷载标准值Gkzj(kN/m2)2地区xx长沙市安全网设置全封闭基本风压ω0(kN/m2)0.25风荷载体型系数μs1风压高度变化系数μz(连墙件、单立杆稳定性)0.81，0.81风荷载标准值ωk(kN/m2)(连墙件、单立杆稳定性)0.203，0.203计算简图：第83页共84页 xx省xx医院健康产业股份有限公司医院建设项目脚手架施工方案立面图侧面图三、横向水平杆验算纵、横向水平杆布置方式横向水平杆在上纵向水平杆上横向水平杆根数n2横杆抗弯强度设计值[f](N/mm2)205横杆截面惯性矩I(mm4)101900横杆弹性模量E(N/mm2)206000横杆截面抵抗矩W(mm3)4250第83页共84页 xx省xx医院健康产业股份有限公司医院建设项目脚手架施工方案纵、横向水平杆布置承载能力极限状态q=1.2×(0.031+Gkjb×la/(n+1))+1.4×Gk×la/(n+1)=1.2×(0.031+0.35×1.5/(2+1))+1.4×2×1.5/(2+1)=1.647kN/m正常使用极限状态q"=(0.031+Gkjb×la/(n+1))=(0.031+0.35×1.5/(2+1))=0.206kN/m计算简图如下：1、抗弯验算Mmax=max[qlb2/8，qa12/2]=max[1.647×12/8，1.647×0.152/2]=0.206kN·mσ=γ0Mmax/W=1.1×0.206×106/4250=53.3N/mm2≤[f]=205N/mm2满足要求！2、挠度验算νmax=max[5q"lb4/(384EI)，q"a14/(8EI)]=max[5×0.206×10004/(384×206000×第83页共84页 xx省xx医院健康产业股份有限公司医院建设项目脚手架施工方案101900)，0.206×1504/(8×206000×101900)]=0.128mmνmax＝0.128mm≤[ν]＝min[lb/150，10]＝min[1000/150，10]＝6.667mm满足要求！3、支座反力计算承载能力极限状态Rmax=q(lb+a1)2/(2lb)=1.647×(1+0.15)2/(2×1)=1.089kN正常使用极限状态Rmax"=q"(lb+a1)2/(2lb)=0.206×(1+0.15)2/(2×1)=0.136kN四、纵向水平杆验算承载能力极限状态由上节可知F1=Rmax=1.089kNq=1.2×0.031=0.037kN/m正常使用极限状态由上节可知F1"=Rmax"=0.136kNq"=0.031kN/m1、抗弯验算计算简图如下：弯矩图(kN·m)σ=γ0Mmax/W=1.1×0.444×106/4250=114.842N/mm2≤[f]=205N/mm2满足要求！第83页共84页 xx省xx医院健康产业股份有限公司医院建设项目脚手架施工方案2、挠度验算计算简图如下：变形图(mm)νmax＝0.469mm≤[ν]＝min[la/150，10]＝min[1500/150，10]＝10mm满足要求！3、支座反力计算承载能力极限状态Rmax=2.529kN五、扣件抗滑承载力验算横杆与立杆连接方式单扣件扣件抗滑移折减系数0.85扣件抗滑承载力验算：横向水平杆：Rmax=1.1×1.089kN≤Rc=0.85×8=6.8kN纵向水平杆：Rmax=1.1×2.529kN≤Rc=0.85×8=6.8kN满足要求！六、荷载计算脚手架架体高度H28.7脚手架钢管类型Φ48×2.8每米立杆承受结构自重标准值gk(kN/m)0.129立杆静荷载计算1、立杆承受的结构自重标准值NG1k第83页共84页 xx省xx医院健康产业股份有限公司医院建设项目脚手架施工方案单外立杆：NG1k=(gk+(lb+a1)×n/2×0.031/h)×H=(0.129+(1+0.15)×2/2×0.031/1.6)×28.7=4.346kN单内立杆：NG1k=4.346kN2、脚手板的自重标准值NG2k1单外立杆：NG2k1=(H/h+1)×la×(lb+a1)×Gkjb×1/2/2=(28.7/1.6+1)×1.5×(1+0.15)×0.35×1/2/2=2.858kN1/2表示脚手板2步1设单内立杆：NG2k1=2.858kN3、栏杆与挡脚板自重标准值NG2k2单外立杆：NG2k2=(H/h+1)×la×Gkdb×1/2=(28.7/1.6+1)×1.5×0.17×1/2=2.415kN1/2表示挡脚板2步1设4、围护材料的自重标准值NG2k3单外立杆：NG2k3=Gkmw×la×H=0.01×1.5×28.7=0.43kN5、构配件自重标准值NG2k总计单外立杆：NG2k=NG2k1+NG2k2+NG2k3=2.858+2.415+0.43=5.703kN单内立杆：NG2k=NG2k1=2.858kN立杆施工活荷载计算外立杆：NQ1k=la×(lb+a1)×(nzj×Gkzj)/2=1.5×(1+0.15)×(1×2)/2=1.725kN内立杆：NQ1k=1.725kN组合风荷载作用下单立杆轴向力：单外立杆：N=1.2×(NG1k+NG2k)+1.4×NQ1k=1.2×(4.346+5.703)+1.4×1.725=14.474kN单内立杆：N=1.2×(NG1k+NG2k)+1.4×NQ1k=1.2×(4.346+2.858)+1.4×1.725=11.06kN七、立杆稳定性验算脚手架架体高度H28.7立杆计算长度系数μ1.5立杆截面抵抗矩W(mm3)4250立杆截面回转半径i(mm)16立杆抗压强度设计值[f](N/mm2)205立杆截面面积A(mm2)398连墙件布置方式三步三跨1、立杆长细比验算立杆计算长度l0=Kμh=1×1.5×1.6=2.4m长细比λ=l0/i=2.4×103/16=150≤210第83页共84页 xx省xx医院健康产业股份有限公司医院建设项目脚手架施工方案满足要求！轴心受压构件的稳定系数计算：立杆计算长度l0=Kμh=1.155×1.5×1.6=2.772m长细比λ=l0/i=2.772×103/16=173.25查《规范》表A得，φ=0.2372、立杆稳定性验算组合风荷载作用单立杆的轴心压力设计值N=1.2(NG1k+NG2k)+1.4NQ1k=1.2×(4.346+5.703)+1.4×1.725=14.474kNMwd=φwγQMwk=φwγQ(0.05ζ1wklaH12)=0.6×1.4×(0.05×0.4×0.203×1.5×4.82)=0.118kN·mσ=γ0[N/(φA)+Mwd/W]=1.1×[14474.169/(0.237×398)+117863.424/4250]=199.299N/mm2≤[f]=205N/mm2满足要求！八、连墙件承载力验算连墙件布置方式三步三跨连墙件连接方式扣件连接连墙件约束脚手架平面外变形轴向力N0(kN)3连墙件计算长度l0(mm)600连墙件截面类型钢管连墙件型号Φ48×2.8连墙件截面面积Ac(mm2)398连墙件截面回转半径i(mm)16连墙件抗压强度设计值[f](N/mm2)205连墙件与扣件连接方式双扣件扣件抗滑移折减系数0.85Nlw=1.4×ωk×3×h×3×la=1.4×0.203×3×1.6×3×1.5=6.139kN长细比λ=l0/i=600/16=37.5，查《规范》表A.0.6得，φ=0.896(Nlw+N0)/(φAc)=(6.139+3)×103/(0.896×398)=25.628N/mm2≤0.85×[f]=0.85×205N/mm2=174.25N/mm2满足要求！扣件抗滑承载力验算：Nlw+N0=6.139+3=9.139kN≤0.85×12=10.2kN满足要求！第83页共84页 xx省xx医院健康产业股份有限公司医院建设项目脚手架施工方案第二部分、自地下室顶板开始搭设的外脚手架计算书（架高约46.7m）一、脚手架参数卸荷设置无结构重要性系数γ01.1脚手架安全等级一级脚手架搭设排数双排脚手架脚手架钢管类型Φ48×2.8脚手架架体高度H(m)46.7立杆步距h(m)1.6立杆纵距或跨距la(m)1.5立杆横距lb(m)1横向水平杆计算外伸长度a1(m)0.15内立杆离建筑物距离a(m)0.3双立杆计算方法按双立杆受力设计双立杆计算高度(m)18双立杆受力不均匀系数KS0.6二、荷载设计脚手架设计类型装修脚手架脚手板类型竹串片脚手板脚手板自重标准值Gkjb(kN/m2)0.35脚手板铺设方式2步1设密目式安全立网自重标准值Gkmw(kN/m2)0.01挡脚板类型木挡脚板栏杆与挡脚板自重标准值Gkdb(kN/m)0.17挡脚板铺设方式2步1设每米立杆承受结构自重标准值gk(kN/m)0.129装修脚手架作业层数nzj1装修脚手架荷载标准值Gkzj(kN/m2)2地区xx长沙市安全网设置全封闭基本风压ω0(kN/m2)0.25风荷载体型系数μs1风压高度变化系数μz(连墙件、单立杆、双立杆稳定性)0.81，0.81，0.904风荷载标准值ωk(kN/m2)(连墙件、单立杆、双立杆稳定性)0.203，0.203，0.226计算简图：第83页共84页 xx省xx医院健康产业股份有限公司医院建设项目脚手架施工方案立面图侧面图三、横向水平杆验算纵、横向水平杆布置方式横向水平杆在上纵向水平杆上横向水平杆根数n2横杆抗弯强度设计值[f](N/mm2)205横杆截面惯性矩I(mm4)101900横杆弹性模量E(N/mm2)206000横杆截面抵抗矩W(mm3)4250第83页共84页 xx省xx医院健康产业股份有限公司医院建设项目脚手架施工方案纵、横向水平杆布置承载能力极限状态q=1.2×(0.031+Gkjb×la/(n+1))+1.4×Gk×la/(n+1)=1.2×(0.031+0.35×1.5/(2+1))+1.4×2×1.5/(2+1)=1.647kN/m正常使用极限状态q"=(0.031+Gkjb×la/(n+1))=(0.031+0.35×1.5/(2+1))=0.206kN/m计算简图如下：1、抗弯验算Mmax=max[qlb2/8，qa12/2]=max[1.647×12/8，1.647×0.152/2]=0.206kN·mσ=γ0Mmax/W=1.1×0.206×106/4250=53.3N/mm2≤[f]=205N/mm2满足要求！2、挠度验算νmax=max[5q"lb4/(384EI)，q"a14/(8EI)]=max[5×0.206×10004/(384×206000×第83页共84页 xx省xx医院健康产业股份有限公司医院建设项目脚手架施工方案101900)，0.206×1504/(8×206000×101900)]=0.128mmνmax＝0.128mm≤[ν]＝min[lb/150，10]＝min[1000/150，10]＝6.667mm满足要求！3、支座反力计算承载能力极限状态Rmax=q(lb+a1)2/(2lb)=1.647×(1+0.15)2/(2×1)=1.089kN正常使用极限状态Rmax"=q"(lb+a1)2/(2lb)=0.206×(1+0.15)2/(2×1)=0.136kN四、纵向水平杆验算承载能力极限状态由上节可知F1=Rmax=1.089kNq=1.2×0.031=0.037kN/m正常使用极限状态由上节可知F1"=Rmax"=0.136kNq"=0.031kN/m1、抗弯验算计算简图如下：弯矩图(kN·m)σ=γ0Mmax/W=1.1×0.444×106/4250=114.842N/mm2≤[f]=205N/mm2满足要求！第83页共84页 xx省xx医院健康产业股份有限公司医院建设项目脚手架施工方案2、挠度验算计算简图如下：变形图(mm)νmax＝0.469mm≤[ν]＝min[la/150，10]＝min[1500/150，10]＝10mm满足要求！3、支座反力计算承载能力极限状态Rmax=2.529kN五、扣件抗滑承载力验算横杆与立杆连接方式单扣件扣件抗滑移折减系数0.85扣件抗滑承载力验算：横向水平杆：Rmax=1.1×1.089kN≤Rc=0.85×8=6.8kN纵向水平杆：Rmax=1.1×2.529kN≤Rc=0.85×8=6.8kN满足要求！六、荷载计算脚手架架体高度H46.7双立杆计算高度(m)18脚手架钢管类型Φ48×2.8每米立杆承受结构自重标准值gk(kN/m)0.129立杆静荷载计算1、立杆承受的结构自重标准值NG1k第83页共84页 xx省xx医院健康产业股份有限公司医院建设项目脚手架施工方案单外立杆：NG1k=(gk+(lb+a1)×n/2×0.031/h)×(H-H1)=(0.129+(1+0.15)×2/2×0.031/1.6)×(46.7-18)=4.346kN单内立杆：NG1k=4.346kN双外立杆：NGS1k=(gk+0.031+(lb+a1)×n/2×0.031/h)×H1=(0.129+0.031+(1+0.15)×2/2×0.031/1.6)×18=3.287kN双内立杆：NGS1k=3.287kN2、脚手板的自重标准值NG2k1单外立杆：NG2k1=((H-H1)/h+1)×la×(lb+a1)×Gkjb×1/2/2=((46.7-18)/1.6+1)×1.5×(1+0.15)×0.35×1/2/2=2.858kN1/2表示脚手板2步1设单内立杆：NG2k1=2.858kN双外立杆：NGS2k1=H1/h×la×(lb+a1)×Gkjb×1/2/2=18/1.6×1.5×(1+0.15)×0.35×1/2/2=1.698kN1/2表示脚手板2步1设双内立杆：NGS2k1=1.698kN3、栏杆与挡脚板自重标准值NG2k2单外立杆：NG2k2=((H-H1)/h+1)×la×Gkdb×1/2=((46.7-18)/1.6+1)×1.5×0.17×1/2=2.415kN1/2表示挡脚板2步1设双外立杆：NGS2k2=H1/h×la×Gkdb×1/2=18/1.6×1.5×0.17×1/2=1.434kN1/2表示挡脚板2步1设4、围护材料的自重标准值NG2k3单外立杆：NG2k3=Gkmw×la×(H-H1)=0.01×1.5×(46.7-18)=0.431kN双外立杆：NGS2k3=Gkmw×la×H1=0.01×1.5×18=0.27kN5、构配件自重标准值NG2k总计单外立杆：NG2k=NG2k1+NG2k2+NG2k3=2.858+2.415+0.431=5.703kN单内立杆：NG2k=NG2k1=2.858kN双外立杆：NGS2k=NGS2k1+NGS2k2+NGS2k3=1.698+1.434+0.27=3.402kN双内立杆：NGS2k=NGS2k1=1.698kN立杆施工活荷载计算第83页共84页 xx省xx医院健康产业股份有限公司医院建设项目脚手架施工方案外立杆：NQ1k=la×(lb+a1)×(nzj×Gkzj)/2=1.5×(1+0.15)×(1×2)/2=1.725kN内立杆：NQ1k=1.725kN组合风荷载作用下单立杆轴向力：单外立杆：N=1.2×(NG1k+NG2k)+1.4×NQ1k=1.2×(4.346+5.703)+1.4×1.725=14.474kN单内立杆：N=1.2×(NG1k+NG2k)+1.4×NQ1k=1.2×(4.346+2.858)+1.4×1.725=11.06kN双外立杆：Ns=1.2×(NGS1k+NGS2k)+1.4×NQ1k=1.2×(3.287+3.402)+1.4×1.725=10.443kN双内立杆：Ns=1.2×(NGS1k+NGS2k)+1.4×NQ1k=1.2×(3.287+1.698)+1.4×1.725=8.397kN七、立杆稳定性验算脚手架架体高度H46.7双立杆计算高度(m)18双立杆受力不均匀系数KS0.6立杆计算长度系数μ1.5立杆截面抵抗矩W(mm3)4250立杆截面回转半径i(mm)16立杆抗压强度设计值[f](N/mm2)205立杆截面面积A(mm2)398连墙件布置方式三步三跨1、立杆长细比验算立杆计算长度l0=Kμh=1×1.5×1.6=2.4m长细比λ=l0/i=2.4×103/16=150≤210满足要求！轴心受压构件的稳定系数计算：立杆计算长度l0=Kμh=1.155×1.5×1.6=2.772m长细比λ=l0/i=2.772×103/16=173.25查《规范》表A得，φ=0.2372、立杆稳定性验算组合风荷载作用单立杆的轴心压力设计值N=(1.2×(NG1k+NG2k)+1.4NQ1k)=(1.2×(4.346+5.703)+1.4×1.725)=14.474kN双立杆的轴心压力设计值NS=1.2×(NGS1k+NGS2k)+N=1.2×(3.287+3.402)+14.474=22.502kNMwd=φwγQMwk=φwγQ(0.05ζ1wklaH12)=0.6×1.4×(0.05×0.4×0.203×1.5×4.82)=0.118kN·mσ=γ0[N/(φA)+第83页共84页 xx省xx医院健康产业股份有限公司医院建设项目脚手架施工方案Mwd/W]=1.1×[14474.169/(0.237×398)+117863.424/4250]=199.299N/mm2≤[f]=205N/mm2满足要求！Mwd=φwγQMwk=φwγQ(0.05ζ1wklaH12)=0.6×1.4×(0.05×0.4×0.226×1.5×4.82)=0.131kN·mσ=γ0KS(NS/(φA)+Mwd/W)=1.1×0.6×(22501.775/(0.237×398)+131217.408/4250)=177.822N/mm2≤[f]=205N/mm2满足要求！八、连墙件承载力验算连墙件布置方式三步三跨连墙件连接方式扣件连接连墙件约束脚手架平面外变形轴向力N0(kN)3连墙件计算长度l0(mm)600连墙件截面类型钢管连墙件型号Φ48×2.8连墙件截面面积Ac(mm2)398连墙件截面回转半径i(mm)16连墙件抗压强度设计值[f](N/mm2)205连墙件与扣件连接方式双扣件扣件抗滑移折减系数0.85Nlw=1.4×ωk×3×h×3×la=1.4×0.203×3×1.6×3×1.5=6.139kN长细比λ=l0/i=600/16=37.5，查《规范》表A.0.6得，φ=0.896(Nlw+N0)/(φAc)=(6.139+3)×103/(0.896×398)=25.628N/mm2≤0.85×[f]=0.85×205N/mm2=174.25N/mm2满足要求！扣件抗滑承载力验算：Nlw+N0=6.139+3=9.139kN≤0.85×12=10.2kN满足要求！【附3】：地下结构施工外脚手架计算考虑搭架高度较小（仅为12m），且为常规一般性操作架，故按构造要求搭设即可，不另行进行单独计算。【附4】：钢管落地卸料平台计算书一、架体参数卸料平台名称办公楼1卸料平台卸料平台布置方式沿纵向第83页共84页 xx省xx医院健康产业股份有限公司医院建设项目脚手架施工方案平台长度A(m)5平台宽度B(m)2.7平台高度H(m)42.8立杆纵距la(m)1立杆步距h(m)1.8立杆横距lb(m)0.9板底支撑间距s(m)0.3二、荷载参数每米钢管自重g1k(kN/m)0.031脚手板自重g2k(kN/m2)0.35栏杆、挡脚板自重g3k(kN/m)0.14安全设施与安全网自重g4k(kN/m2)0.01材料堆放最大荷载q1k(kN/m2)3施工均布荷载q2k(kN/m2)2基本风压ω0(kN/m2)0.25风荷载体型系数μs0.8风压高度变化系数μz0.74(连墙件强度验算),0.74(立杆稳定性验算)三、设计简图平台水平支撑钢管布置图第83页共84页 xx省xx医院健康产业股份有限公司医院建设项目脚手架施工方案卸料平台平面示意图卸料平台侧立面示意图第83页共84页 xx省xx医院健康产业股份有限公司医院建设项目脚手架施工方案四、板底支撑（纵向）钢管验算钢管类型Φ48×2.8钢管截面抵抗矩W(cm3)4.25钢管截面惯性矩I(cm4)10.19钢管弹性模量E(N/mm2)206000钢管抗压强度设计值[f](N/mm2)205G1k=g1k=0.031kN/m;G2k=g2k×lb/3=0.350×0.90/3=0.105kN/m;Q1k=q1k×lb/3=3.000×0.90/3=0.900kN/m;Q2k=q2k×lb/3=2.000×0.90/3=0.600kN/m;1、强度计算板底支撑钢管按均布荷载作用下的三等跨连续梁计算。q1=1.2×(G1k+G2k)=1.2×(0.031+0.105)=0.163kN/m;q2=1.4×(Q1k+Q2k)=1.4×(0.900+0.600)=2.100kN/m;板底支撑钢管计算简图Mmax=(0.100×q1+0.117×q2)×l2=(0.100×0.163+0.117×2.100)×1.002=0.262kN·m;Rmax=(1.100×q1+1.200×q2)×l=(1.100×0.163+1.200×2.100)×1.00=2.700kN;σ=Mmax/W=0.262×106/(4.25×103)=61.652N/mm2≤[f]=205.00N/mm2;满足要求！2、挠度计算q"=G1k+G2k=0.031+0.105=0.136kN/mq"=Q1k+Q2k=0.900+0.600=1.500kN/mR"max=(1.100×q"1+1.200×q"2)×l=(1.100×0.136+1.200×1.500)×1.00=1.950kN;ν=(0.677q"1l4+0.990q"2l4)/100EI=(0.677×0.136×(1.00×103)4+0.990×1.500×(1.00×103)4)/(100×206000.00×10.19×104)=0.751mm≤min{1000.00/150,10}mm=6.667mm满足要求！五、横向支撑钢管验算第83页共84页 xx省xx医院健康产业股份有限公司医院建设项目脚手架施工方案平台横向支撑钢管类型单钢管钢管类型Φ48×2.8钢管截面抵抗矩W(cm3)4.25钢管截面惯性矩I(cm4)10.19钢管弹性模量E(N/mm2)206000钢管抗压强度设计值[f](N/mm2)205横向支撑钢管按照均布荷载和集中荷载下三等跨连续梁计算，集中荷载P取板底支撑钢管传递最大支座力。q"=g1k=0.031kN/m;q=1.2g1k=0.037kN/m;p=Rmax=2.700kN;p"=R"max=1.950kN横向钢管计算简图横向钢管计算弯矩图Mmax=0.651kN·m;横向钢管计算剪力图Rmax=8.856kN;第83页共84页 xx省xx医院健康产业股份有限公司医院建设项目脚手架施工方案横向钢管计算变形图νmax=1.302mm;σ=Mmax/W=0.651×106/(4.25×103)=153.176N/mm2≤[f]=205.00N/mm2;满足要求！νmax=1.302mm≤min{900.00/150,10}=6.00mm;满足要求！六、立杆承重连接计算横杆和立杆连接方式双扣件双扣件抗滑承载力(kN)12扣件抗滑移承载力系数0.8Rc=12×0.80=9.600kN≥R=8.856kN满足要求！七、立杆的稳定性验算钢管类型Φ48×2.8钢管截面回转半径i(cm)1.6钢管的净截面A(cm2)3.98钢管抗压强度设计值[f](N/mm2)205双立杆计算方法不设置双立杆立杆计算长度系数μ1.5NG1=(la+1.00×lb+1.00×h)×g1k/h×H+g1k×la×2.00/1.00=(1.00+1.00×0.90+1.00×1.80)×0.031/1.80×42.800+0.031×1.00×2.00/1.00=2.789kNNG2=g2k×la×lb/1.00=0.350×1.00×0.90/1.00=0.315kN;NG3=g3k×la=0.14×1=0.14kN;NG4=g4k×la×H=0.01×1×1.8=0.018kN;NQ1=q1k×la×lb/1.00=3.000×1.00×0.90/1.00=2.700kN;NQ2=q2k×la×lb/1.00=2.000×1.00×0.90/1.00=1.800kN;考虑风荷载时，立杆的轴向压力设计值：N=1.2(NG1+NG2+NG3+NG4)+0.9×1.4(NQ1+NQ2)=1.2×(2.789+0.315+0.140+0.018)+0.9×1.4×(2.700+1.800)=9.585kN;支架立杆计算长度：L0=kμh=1×1.50×1.80=2.700m第83页共84页 xx省xx医院健康产业股份有限公司医院建设项目脚手架施工方案长细比λ=L0/i=2.700×103/(1.60×10)=168.750≤[λ]=250满足要求！轴心受压构件的稳定系数计算：L0=kμh=1.204×1.500×1.8=3.251m长细比λ=L0/i=3.251×103/（1.60×10）=203.175由λ查表得到立杆的稳定系数φ=0.175ωk=μzμsωo=0.74×0.80×0.25=0.148kN/m2Mw=0.9×1.4×ωk×l×h2/10=0.9×1.4×0.148×1.00×1.802/10=0.060kN·m；σ=N/φA+Mw/W=9.585×103/(0.175×3.98×102)+0.060×106/(4.25×103)=151.830N/mm2≤[f]=205.00N/mm2满足要求！八、连墙件验算连墙件连接方式扣件连接连墙件布置方式三步三跨连墙件对卸料平台变形约束力N0(kN)3内立杆离墙距离a(m)1.31、强度验算ωk=μzμsωo=0.74×0.80×0.25=0.148kN/m2AW=1.80×0.90×3×3=14.6m2Nw=1.4×ωk×Aw=1.4×0.148×14.6=3.021kNN=Nw+N0=3.021+3.00=6.021kN长细比λ=L0/i=(1.30+0.12)×103/(1.60×10)=88.750，由λ查表得到立杆的稳定系数φ=0.668。Nf=0.85φA[f]=0.85×0.668×3.980×10-4×205.00×103=46.327kNN=6.021≤Nf=46.327kN满足要求！2、连接计算连墙件采用扣件方式与墙体连接。双扣件承载力设计值Rc=12×0.80=9.600kNN=6.021kN≤Rc=9.600kN满足要求！第83页共84页 xx省xx医院健康产业股份有限公司医院建设项目脚手架施工方案九、立杆支承面承载力验算地基基础混凝土楼板混凝土板厚度h(mm)100砼设计强度等级C25立杆底座面积A(mm2)100×1001、抗冲切验算楼板抗冲切承载力：βh=1,ft=1.27N/mm,σpc.m=1N/mm,η=0.4+1.2/βs=0.4+1.2/2=1,ho=100-15=85mm,μm=4×(100.00+ho)=4×(100.00+85)=740.00mmFl=(0.7βhft+0.15σpc.m)ημmh0=(0.7×1×1.27×103+0.15×103×1)×1×0.740×0.085=65.353kN>N=9.585kN满足要求！2、局部受压承载力验算楼板局部受压承载力：ω=0.75,βl=(Ab/Al)0.5=0.333,fcc=0.85×11.90=10.115kN/mmFl=ωβlfccA=0.75×0.333×10.115×103×0.01=25.288kN>N=9.585kN满足要求！【附5】：钢管落地脚手架对楼（屋）盖影响的复核计算以最不利情况，即分别以架高46.7m的外架、42.8m高卸料平台进行复核计算。第一部分、46.7m高外架对楼（屋）盖影响的复核计算根据上述脚手架计算结果，双立杆底部的轴心压力设计值NS=22.502kN（已考虑1.2荷载系数），当外架处于板跨中部位置时为最不利情况，故按此位置进行复核计算。不考虑预应力钢筋的作用，计算更偏于安全。计算依据：1、《建筑施工模板安全技术规范》JGJ162-20082、《混凝土结构设计规范》GB50010-2010一、工程属性脚手架基础所在楼层数1F第1层混凝土楼板厚度h1(mm)350楼板的计算单元长度Bl(m)8.4楼板的计算单元宽度BC(m)8.4第83页共84页 xx省xx医院健康产业股份有限公司医院建设项目脚手架施工方案楼盖板配筋信息表楼层钢筋位置配筋量及等级钢筋面积（mm2）第1层X向正筋HRB400Ф12@150ASX=753.6Y向正筋HRB400Ф12@150ASY=753.6X向负筋HRB400Ф12@150ASX，=753.6Y向负筋HRB400Ф12@150ASY，=753.6二、支架搭设参数1、脚手架搭设参数脚手架搭设方式平行短边脚手架内排立杆离楼板短边距离a1(m)3.7立杆排数N2立杆底部垫板尺寸(m)【a×b】0.2×0.2立杆纵、横向间距(m)【la×lb】1.5×1设计简图如下：脚手架楼板_平面图第83页共84页 xx省xx医院健康产业股份有限公司医院建设项目脚手架施工方案脚手架楼板_立面图三、荷载参数每根立杆传递荷载qk(kN)22.502板上活荷载标准值Qk(kN/m2)1钢筋混凝土自重标准值NG1K(kN/m3)25.1四、各楼层荷载计算1、第1层荷载计算钢筋弹性模量Es(N/mm2)200000砼弹性模量Ec(N/mm2)32500砼的龄期T(天)28砼的强度等级C40砼的实测抗压强度fc(N/mm2)19.1砼的实测抗拉强度ft(N/mm2)1.71脚手架立杆传递荷载标准值：qk=22.502kN;板的短边计算跨度：l=Bc=8.40m立杆荷载作用间距：e=lb=1.00m立杆底垫板作用面平行于板跨宽度：bcx=btx+2s+h=a+2s+hi=0.20+0+0.35=0.55m立杆底垫板作用面垂直于板跨宽度：bcy=bty+2s+h=b+2s+hi=0.20+0+0.35=0.55ms为垫板的厚度，此处忽略不计。当bcx≥bcy，bcy≤0.6*l，bcx≤l时，b=bcy+0.7*l=0.55+0.7*8.40=6.43m当e
