高支撑满堂脚手架施工方案

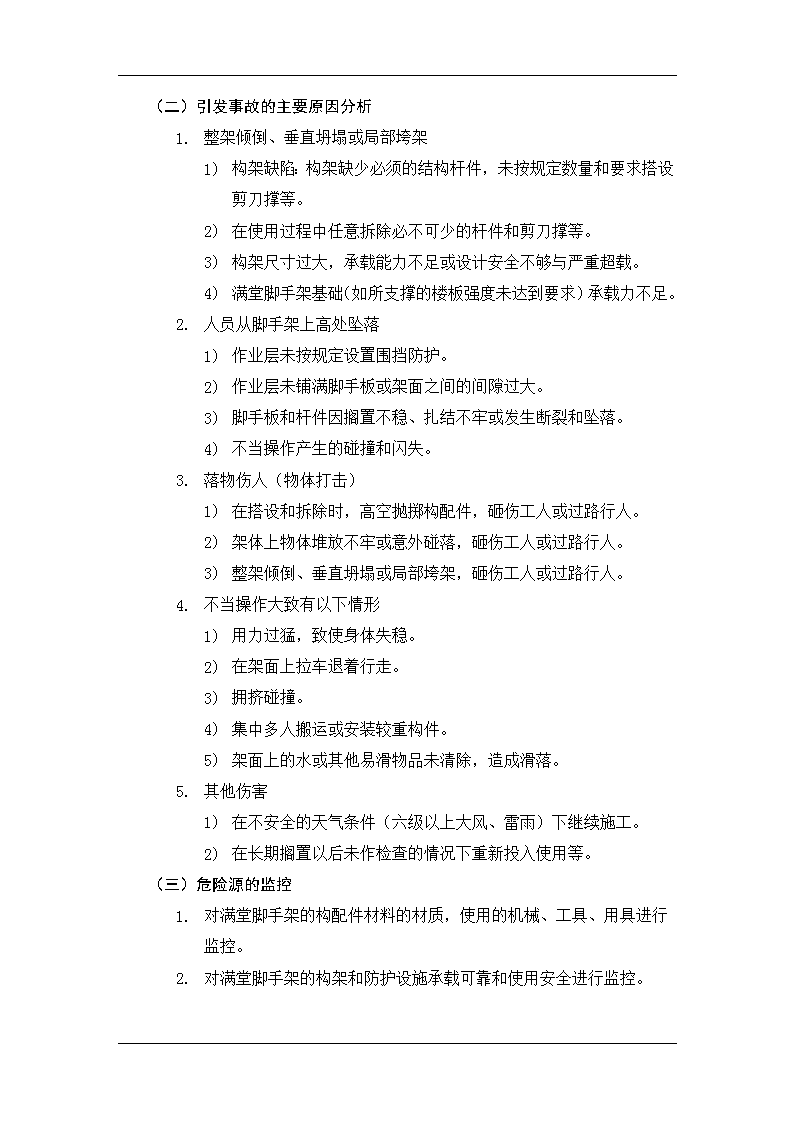

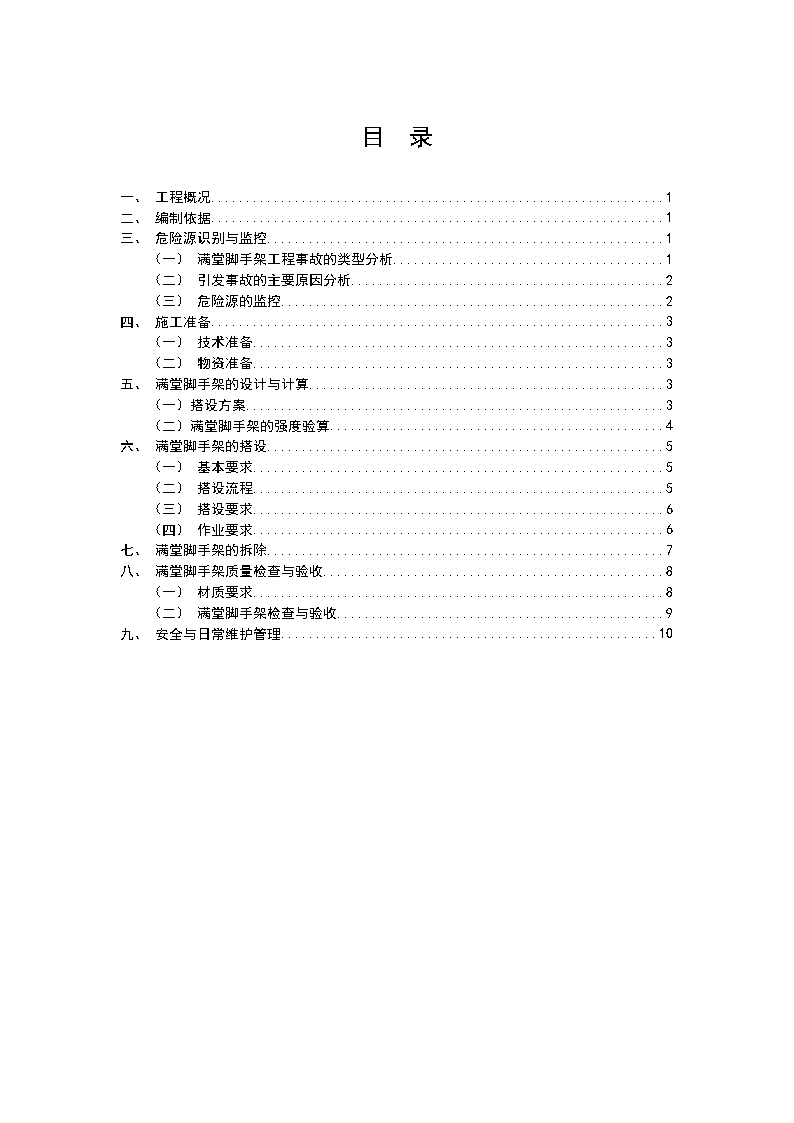

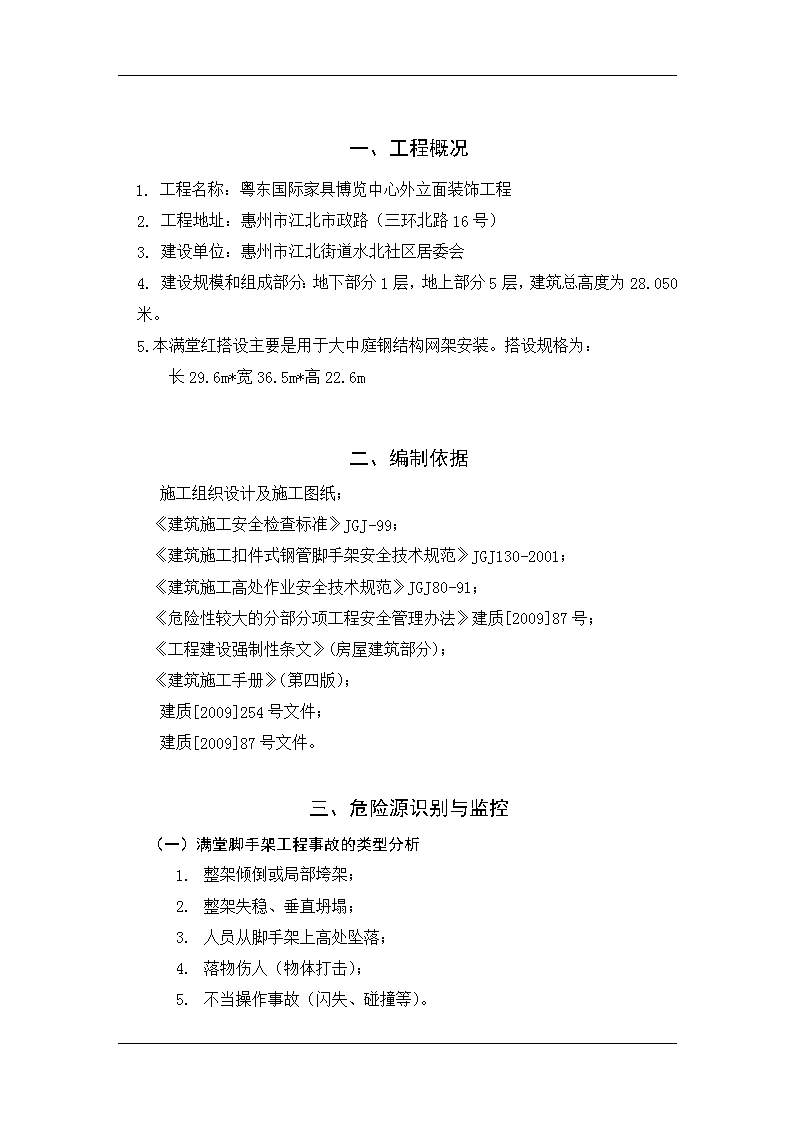

'目录一、工程概况1二、编制依据1三、危险源识别与监控1（一）满堂脚手架工程事故的类型分析1（二）引发事故的主要原因分析2（三）危险源的监控2四、施工准备3（一）技术准备3（二）物资准备3五、满堂脚手架的设计与计算3（一）搭设方案3（二）满堂脚手架的强度验算4六、满堂脚手架的搭设5（一）基本要求5（二）搭设流程5（三）搭设要求6（四）作业要求6七、满堂脚手架的拆除7八、满堂脚手架质量检查与验收8（一）材质要求8（二）满堂脚手架检查与验收9九、安全与日常维护管理10 一、工程概况1.工程名称：粤东国际家具博览中心外立面装饰工程2.工程地址：惠州市江北市政路（三环北路16号）3.建设单位：惠州市江北街道水北社区居委会4.建设规模和组成部分：地下部分1层，地上部分5层，建筑总高度为28.050米。5.本满堂红搭设主要是用于大中庭钢结构网架安装。搭设规格为：长29.6m*宽36.5m*高22.6m二、编制依据施工组织设计及施工图纸；《建筑施工安全检查标准》JGJ-99；《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2001；《建筑施工高处作业安全技术规范》JGJ80-91；《危险性较大的分部分项工程安全管理办法》建质[2009]87号；《工程建设强制性条文》(房屋建筑部分)；《建筑施工手册》（第四版）；建质[2009]254号文件；建质[2009]87号文件。三、危险源识别与监控（一）满堂脚手架工程事故的类型分析1.整架倾倒或局部垮架；2.整架失稳、垂直坍塌；3.人员从脚手架上高处坠落；4.落物伤人（物体打击）；5.不当操作事故（闪失、碰撞等）。 （一）引发事故的主要原因分析1.整架倾倒、垂直坍塌或局部垮架1)构架缺陷：构架缺少必须的结构杆件，未按规定数量和要求搭设剪刀撑等。2)在使用过程中任意拆除必不可少的杆件和剪刀撑等。3)构架尺寸过大，承载能力不足或设计安全不够与严重超载。4)满堂脚手架基础（如所支撑的楼板强度未达到要求）承载力不足。2.人员从脚手架上高处坠落1)作业层未按规定设置围挡防护。2)作业层未铺满脚手板或架面之间的间隙过大。3)脚手板和杆件因搁置不稳、扎结不牢或发生断裂和坠落。4)不当操作产生的碰撞和闪失。3.落物伤人（物体打击）1)在搭设和拆除时，高空抛掷构配件，砸伤工人或过路行人。2)架体上物体堆放不牢或意外碰落，砸伤工人或过路行人。3)整架倾倒、垂直坍塌或局部垮架，砸伤工人或过路行人。4.不当操作大致有以下情形1)用力过猛，致使身体失稳。2)在架面上拉车退着行走。3)拥挤碰撞。4)集中多人搬运或安装较重构件。5)架面上的水或其他易滑物品未清除，造成滑落。5.其他伤害1)在不安全的天气条件（六级以上大风、雷雨）下继续施工。2)在长期搁置以后未作检查的情况下重新投入使用等。（二）危险源的监控1.对满堂脚手架的构配件材料的材质，使用的机械、工具、用具进行监控。2.对满堂脚手架的构架和防护设施承载可靠和使用安全进行监控。 1.对满堂脚手架的搭设、使用和拆除进行监控，坚决制止乱搭、乱改和乱用情况。2.加强安全管理，对施工环境和施工条件进行监控。一、施工准备（一）技术准备在本专项施工方案施工前，工程技术负责人应对相关人员进行详细的技术交底。（二）物资准备1.材料准备根据材料分析和施工进度计划的要求，编制材料需要量计划，为施工备料，确定对方场地及组织运输提供依据。2.满堂脚手架施工机具准备由架子工自带扳手及其他所需工具。二、满堂脚手架的设计与计算（一）搭设方案为满足大中庭网架安装施工搭设的满堂脚手架，本满堂脚手架搭设高度为22.6m,立杆纵距为1.5m，横距为1.5m，步距为1.8m.全部采用Φ48×3.5钢管搭设。下部设扫地杆，扫地杆从垫板往上200mm处设置，扫地杆采用对接接长。扫地杆在端头与立杆交接处伸出扣件长度不小于100mm，满堂脚手架的剪刀撑纵横均要设置，每间隔6m设一道，从下到上全高设置，剪刀撑与楼地面的角度为45度至60度，剪刀撑必须采用搭接接长，搭接长度不小于1米。满堂脚手架顶面满铺竹排，竹排与水平横杆用16#铁丝穿孔绑扎牢固。搭设方法见下图 图11、计算依据1.1截面特征：（钢号Q235，b类）规格Φ（mm）48×3.5I（mm4）12.19×104q0（KN/m）0.0384W（mm3）5.08×103截面积A（mm2）489回转半径i（mm）15.8抗弯、抗压容许应力[σ]N/mm22051.2脚手架特性参数：立杆纵距la（m）1.5脚手板重量q（KN/mm2）0.35 立杆横距lb（m）1.1连墙件纵距lw（m）2.4大横杆步距h（m）1.5连墙件横距hw（m）4.5施工荷载q（KN/mm2）3内立杆距结构外皮宽度0.151.2相关计算参数：项目数值扣件钢管架构件自重gk1（KN/mm2）0.1129作业层面材料自重gk2（KN/mm2）0.3476整体拉结和防护材料自重gk3（KN/mm2）0.0614作业层施工荷载qk（KN/m）1.65风压高度变化系数μz1.78立杆计算长度系数μ1.53轴心受压杆件稳定系数ψ0.3292、承载力验算2.1荷载计算1）恒载的标准值GKGK=Hi·（gk1＋gk3）＋n1·la·gk2取Hi=21.9m装修作业时：GK=Hi·（gk1＋gk3）＋n1·la·gk2=21.9×（0.1129＋0.0614）＋2×1.5×0.3476=4.86KN 1）活载的标准值QKQK=n1·la·qkqk=1.8KN/M（结构作业）qk=1.2KN/M（装修作业）则有：用于结构作业时QK=1.2×1.8=2.16KN用于装修作业时QK=2×1.2×1.2=2.88KN3）风荷载的标准值WKqWk=la·ψ·WkWk=0.7·us·uZ·W0ψ=AN/AW=1Wk=0.7×1.0×1.78×0.60=0.75KN/M2qk=1.2×1.0×0.75=0.9KN/M22.2脚手架整体稳定验算：1）确定材料强度附加分项系数结构作业时：NGK=4.23KNNQK=2.16KN装修作业时：NGK=4.86KNNQK=2.88KNNWK=MWK·A/W=0.09626·MWK=19.49KN结构：η=SQK/SGKλ=SWK/SGKη=2.16/4.23=0.51λ=19.49/4.23=4.60装修：η=SQK/SGKλ=SWK/SGKη=2.88/4.86=0.59λ=19.49/4.86=4.01 r/m=1.59｛1+0.9（η＋λ）｝/（1＋η＋λ）结构：将η、λ代入公式得r/m=1.46装修：将η、λ代入公式得r/m=1.461）计算轴心力设计值结构：N/=1.2×（NGK＋NQK）=1.2×（4.23＋2.16）=7.67KN装修：N/=1.2×（NGK＋NQK）=1.2×（4.86＋2.88）=9.28KN2）计算风荷载弯矩MW：MW=1.2×MWK=1.2×0.1×qWK×h2=0.12×qWK×h2MW=0.12×1.13×1.52=305KN·㎜4)确定稳定系数ψ：ψ=0.3295)验算稳定：N//（ψ·A）＋MW/W≤fc/（0.9·r/m）结构：7.67×103/（0.329×489）＋243×103/5080=36.75N/㎜2fc/（0.9·r/m）=205/（0.9×1.467）=154.95N/㎜2装修：9.28×103/（0.329×489）＋243×103/5080=44.46N/㎜2fc/（0.9·r/m）=205/（0.9×1.468）=154.95N/㎜2纵横向水平杆承载力验算：1）横向水平杆验算：荷载统计 q=0.5×1.2×（1.2×0.35＋1.4×3）=2.77KN/m抗弯强度验算MMAX=ql2/8=2.77×1.12/8=0.419KN·mσ=M/W=0.419×106/(5.08×103)=82.47N/㎜2>或<<低压流体输送用焊接钢管>>中规定的3号普通钢管，其质量应符合现行国家标准<<碳素结构钢>>中Q235-A级钢的规定。2)每根钢管最大质量不应大于25kg，宜采用φ48×3.5，壁厚最小不小于3.0mm的钢管。3)钢管的尺寸和表面质量应符合以下规定：①　新旧钢管尺寸、表面质量和外形应分别符合<<建筑施工扣件式钢管脚手架安全技术规范>>条规定。新钢管的检查应符合下列规定：a.应有产品质量合格证；b.应有质量检验报告，钢管材质检验方法应符合现行国家标准《金属拉伸试验方法》的有关规定；c.钢管表面应平直光滑，不应由裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道；d.钢管外径、壁厚、端面等的偏差，应分别符合《建筑施工扣件式脚手架安全技术规范》规定；e.钢管必须有防锈漆。②　钢管上严禁打孔。2.扣件材质要求1)扣件式钢管满堂脚手架应采用可煅铸铁制做扣件，其材质应符合现行国家标准《钢管脚手架扣件》规定；采取其他材料制作的扣件，应经试验证明其质量符合该标准的规定后方可使用。2)满堂脚手架采用的扣件，在螺栓拧紧力矩达65KN.m时不得破坏。3.脚手板材质要求1)脚手板可采用钢、木、竹材料制作，每块质量不宜大于30kg。 1)木脚手板采用杉木或松木制作，其材质应符合现行国家标准Ⅱ级材质的规定。脚手板厚度不应小于50mm，宽度不宜小于20mm。两端应各设直径为4mm的镀锌钢丝箍两道。2)竹脚手板宜采用由毛竹或楠木制作的竹串片板、竹笆板。（一）满堂脚手架检查与验收满堂脚手架的检查与验收严格按照《建筑施工扣件式钢管满堂脚手架安全技术规范》中检查与验收相关条款及《建筑施工安全检查标准》中落地式满堂脚手架检查评分表中所列项目和施工方案要求的内容进行检查。填写验收记录单，并由施工单位主要负责人、安全员、监理工程师签字后，方能交付使用。1.检查时间1)满堂满堂脚手架搭设完成后；2)作业层上施加荷载前；3)搭设到设计高度后；4)停运超过一个月。2.定期检查项目1)杆件的设置和连接，梁板支撑等的构造是否符合要求；2)底座是否松动，立杆是否悬空；3)扣件螺栓是否松动；4)安全防护措施是否符合要求；5)是否超载。一、安全与日常维护管理1.满堂脚手架的搭设人员必须是经过按现行国家标准《特种作业人员安全技术考核管理规则》考核合格的专业架子工。上岗人员定期体检，合格者方可持证上岗。2.搭设满堂脚手架人员必须戴安全帽、系安全带、穿防滑鞋。 1.满堂脚手架的构配件质量与搭设质量，应按安全技术规范进行检查验收，合格后方准允许使用。2.满堂脚手架的安全检查与维护，应按安全技术规范进行。安全网应按有关规定搭设和拆除。3.在满堂脚手架使用期间，严禁拆除下列杆件：1)主节点处的纵、横向水平杆。2)交叉支撑、水平架。3)加固栏杆，如剪刀撑、水平加固杆件、扫地杆、封口杆等。4.在满堂脚手架上进行电气焊作业时，必须有防护措施和专人看守。5.工地临时用电线路的架设及满堂脚手架接地、避雷措施等，应按现行行业标准《施工现场临时用电安全技术规范》的有关规定执行。6.搭拆满堂脚手架时，地面应设围栏和警戒标志，并派专人看守，严禁非操作人人员入内。'
