西安市明德中学教学楼设计与招投标文件编制 土木建筑毕业设计论文

  • 216页
  • 当前文档由用户上传发布,收益归属用户
  1. 1、本文档共5页,可阅读全部内容。
  2. 2、本文档内容版权归属内容提供方,所产生的收益全部归内容提供方所有。如果您对本文有版权争议,可选择认领,认领后既往收益都归您。
  3. 3、本文档由用户上传,本站不保证质量和数量令人满意,可能有诸多瑕疵,付费之前,请仔细先通过免费阅读内容等途径辨别内容交易风险。如存在严重挂羊头卖狗肉之情形,可联系本站下载客服投诉处理。
  4. 文档侵权举报电话:19940600175。

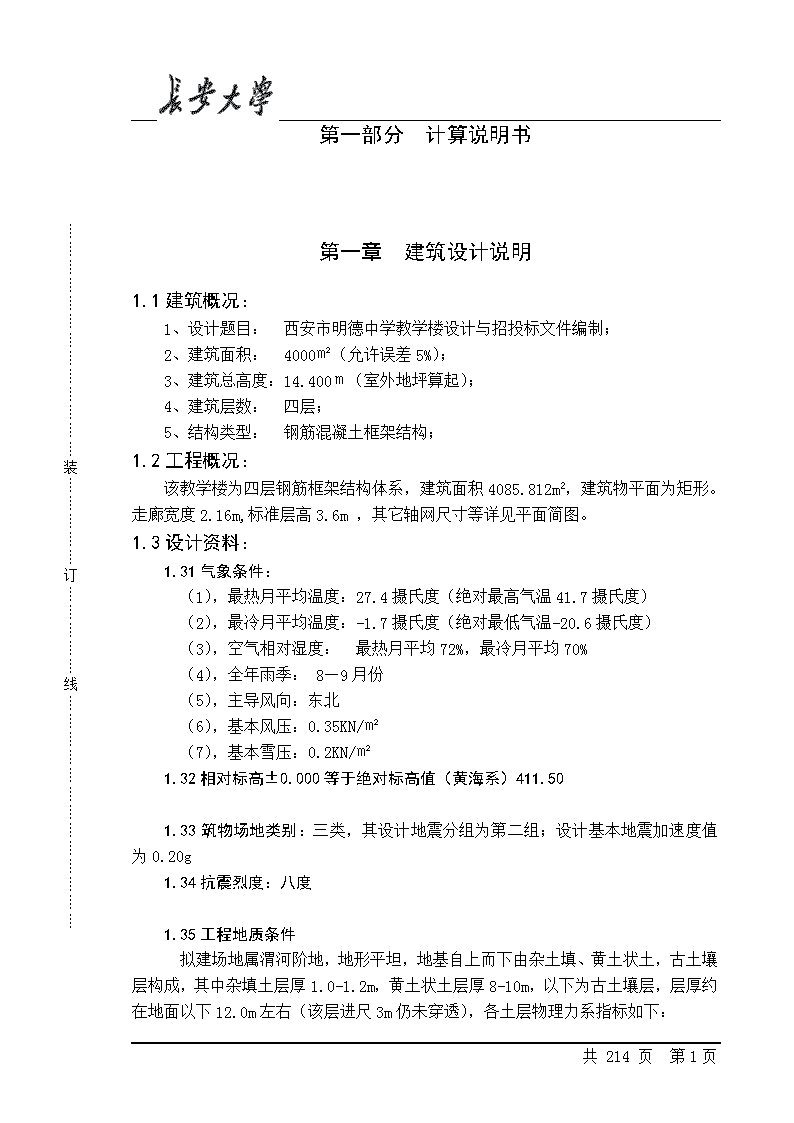

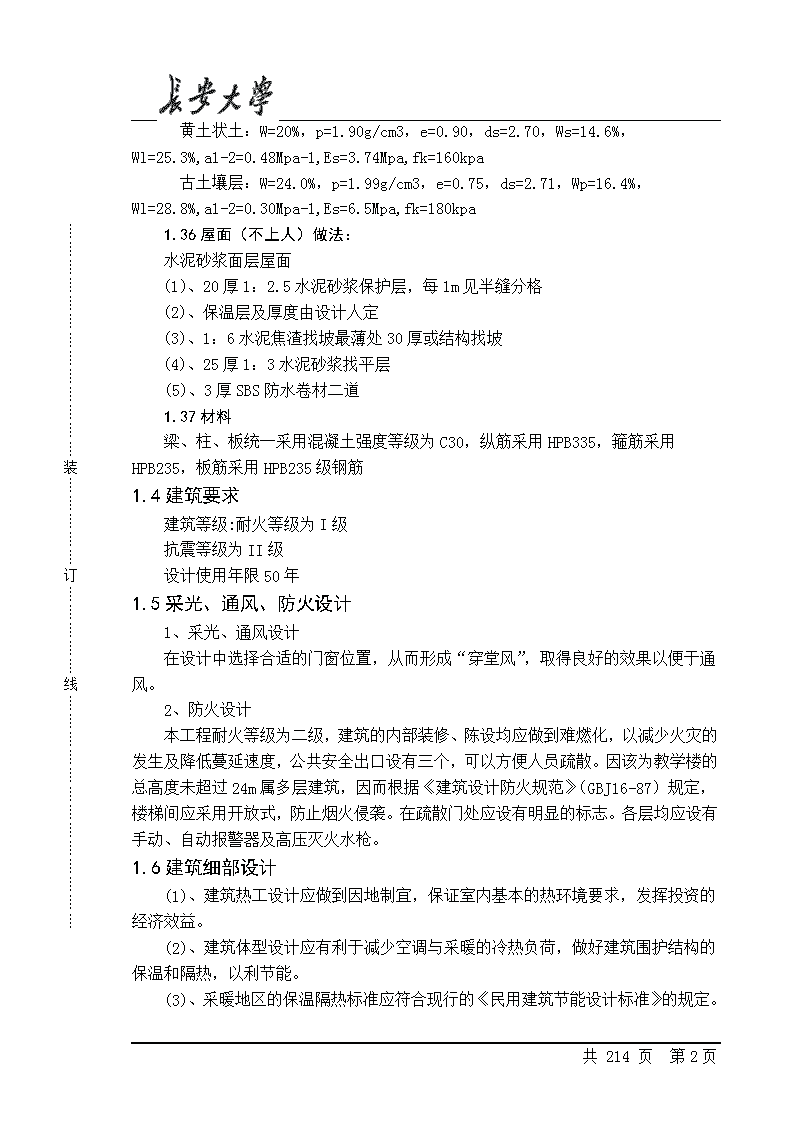

'┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊第一部分计算说明书第一章建筑设计说明1.1建筑概况:1、设计题目:西安市明德中学教学楼设计与招投标文件编制;2、建筑面积:4000㎡(允许误差5%);3、建筑总高度:14.400m(室外地坪算起);4、建筑层数:四层;5、结构类型:钢筋混凝土框架结构;1.2工程概况:该教学楼为四层钢筋框架结构体系,建筑面积4085.812m2,建筑物平面为矩形。走廊宽度2.16m,标准层高3.6m,其它轴网尺寸等详见平面简图。1.3设计资料:1.31气象条件:(1),最热月平均温度:27.4摄氏度(绝对最高气温41.7摄氏度)(2),最冷月平均温度:-1.7摄氏度(绝对最低气温-20.6摄氏度)(3),空气相对湿度:最热月平均72%,最冷月平均70%(4),全年雨季:8—9月份(5),主导风向:东北(6),基本风压:0.35KN/㎡(7),基本雪压:0.2KN/㎡1.32相对标高±0.000等于绝对标高值(黄海系)411.501.33筑物场地类别:三类,其设计地震分组为第二组;设计基本地震加速度值为0.20g1.34抗震烈度:八度1.35工程地质条件拟建场地属渭河阶地,地形平坦,地基自上而下由杂土填、黄土状土,古土壤层构成,其中杂填土层厚1.0-1.2m,黄土状土层厚8-10m,以下为古土壤层,层厚约在地面以下12.0m左右(该层进尺3m仍未穿透),各土层物理力系指标如下:共214页第152页 ┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊黄土状土:W=20%,p=1.90g/cm3,e=0.90,ds=2.70,Ws=14.6%,Wl=25.3%,a1-2=0.48Mpa-1,Es=3.74Mpa,fk=160kpa古土壤层:W=24.0%,p=1.99g/cm3,e=0.75,ds=2.71,Wp=16.4%,Wl=28.8%,a1-2=0.30Mpa-1,Es=6.5Mpa,fk=180kpa1.36屋面(不上人)做法:水泥砂浆面层屋面(1)、20厚1:2.5水泥砂浆保护层,每1m见半缝分格(2)、保温层及厚度由设计人定(3)、1:6水泥焦渣找坡最薄处30厚或结构找坡(4)、25厚1:3水泥砂浆找平层(5)、3厚SBS防水卷材二道1.37材料梁、柱、板统一采用混凝土强度等级为C30,纵筋采用HPB335,箍筋采用HPB235,板筋采用HPB235级钢筋1.4建筑要求建筑等级:耐火等级为I级抗震等级为II级设计使用年限50年1.5采光、通风、防火设计1、采光、通风设计在设计中选择合适的门窗位置,从而形成“穿堂风”,取得良好的效果以便于通风。2、防火设计本工程耐火等级为二级,建筑的内部装修、陈设均应做到难燃化,以减少火灾的发生及降低蔓延速度,公共安全出口设有三个,可以方便人员疏散。因该为教学楼的总高度未超过24m属多层建筑,因而根据《建筑设计防火规范》(GBJ16-87)规定,楼梯间应采用开放式,防止烟火侵袭。在疏散门处应设有明显的标志。各层均应设有手动、自动报警器及高压灭火水枪。1.6建筑细部设计(1)、建筑热工设计应做到因地制宜,保证室内基本的热环境要求,发挥投资的经济效益。(2)、建筑体型设计应有利于减少空调与采暖的冷热负荷,做好建筑围护结构的保温和隔热,以利节能。(3)、采暖地区的保温隔热标准应符合现行的《民用建筑节能设计标准》的规定。共214页第152页 ┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊(4)、室内应尽量利用天然采光。(5)、为满足防火和安全疏散要求,设有两部楼梯。(6)、教室内的布置与装修以清新自然为主,卫生间的地面铺有防滑地板砖,墙面贴瓷砖。1.7参考资料《总图制图标准》(GB50103-2001)《房屋建筑制图统一标准》(GBJ50001-2001)《建筑结构制图标准》(GBJ50105-2001)《高层民用建筑设计防火规范》(GB50045-95)《民用建筑设计通则》(JGJ37-87)《建筑结构荷载规范》(GB50009-2001)《砌体结构设计规范》(GB50003-2001)《混凝土结构设计规范》(GB50010-2002)《钢筋混凝土高层建筑结构设计与施工规程》(JGJ3-91)《建筑地基基础设计规范》(GB50007-2001)《建筑抗震设计规范》(GB50011-2001)共214页第152页 ┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊第二章结构设计说明2.1结构方案选取2.11竖向承重体系选取选择合理的抗侧力结构体系,进行合理的结构或构件布置,使之具有较大的抗侧刚度和良好的抗风、抗震性能,是结构设计的关键。同时还须综合考虑建筑物高度、用途、经济及施工条件等因素。常见的竖向承重体系包括砖混结构体系、框架结构体系、剪力墙结构体系、框架-剪力墙结构体系及筒体结构体系等。框架结构体系:由梁、柱构件通过节点连接而成,其具有建筑平面布置灵活、造型活泼等优点,可以形成较大的使用空间,易于满足多功能的使用要求。在结构受力性能方面,框架结构属于柔性结构,自振周期长,地震反应较小,经合理设计可具有较好的延性性能。其缺点是结构的抗侧刚度较小,在地震作用下侧向位移较大。本设计为五层的多层结构,根据办公楼的功能使用性进行结构布置。经各方案比较筛选,本工程选用框架结构的竖向承重体系。2.12水平向承重体系选取常见的横向承重体系包括:现浇楼盖、叠合楼盖、预制板楼盖、组合楼盖等。本设计采用现浇肋梁楼盖结构,现浇楼盖可分为肋梁楼盖、密肋楼盖、平板式楼盖和无粘结预应力现浇平板楼盖等。肋梁楼盖结构具有良好的技术经济指标,可以最大限度地节省混凝土和钢筋的用量,能充分发挥材料的作用,结构整体性好,抗震性能好,且结构平面布置灵活,易于满足楼面不规则布置、开洞等要求,容易适用各种复杂的结构平面及各种复杂的楼面荷载。2.2楼梯方案的选择整体式楼梯按照结构形式和受力特点不同,可分为板式楼梯、梁式楼梯、剪刀式楼梯和圆形楼梯、螺旋楼梯等。其中,应用较为经济的、广泛的是板式楼梯和梁式楼梯,剪刀式楼梯、圆形楼梯和螺旋式楼梯属于空间受力体系,外观美观,但结构受力复杂,设计与施工较困难,用钢量大,造价高,在实际中应用较少。板式楼梯由梯段板、平台板和平台梁组成。梯段板为带有踏步的斜板,其下表面平整,外观轻巧,施工支模方便,但斜板较厚,结构材料用量较多,不经济。故当梯段水平方向跨度小于或等于3.5m时,才宜用板式楼梯。梁式楼梯由踏步板、斜梁、平台板和平台梁组成。踏步板支承与两端的斜梁上,斜梁可设在踏步下面,也可设在踏步上面。根据梯段宽度大小,梁式楼梯的梯段可采用双梁式,也可采用单梁式。一般当梯段水平投影跨度大于3.5m时,用梁式楼梯。共214页第152页 ┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊结构中的楼梯采用板式楼梯。若采用梁式楼梯,支模困难,施工难度较大。采用梁式楼梯所带来的经济优势主要是钢筋用量较省,采用的楼梯板较薄,混凝土用量也较少,会被人工费抵消。2.3基础形式选取本设计的基础形式选取边柱采用柱下独立基础,中柱采用联合基础。多层框架结构的基础,一般有柱下独立基础、条形基础、十字形基础、片筏基础,必要时也可采用箱形基础或桩基等。基础类型的选择,取决于现场的工程地质条件、上部结构荷载的大小、上部结构对地基上不均匀沉降及倾斜的敏感程度以及施工条件等因素,还应进行必要的技术经济比较。2.4结构布置计算根据该房屋的使用功能及建筑设计的要求,进行了建筑平面、立面及剖面设计。主体结构为4层,层均为3.6m。填充墙采用200厚的加气混凝土砌块。楼盖及屋盖均采用现浇钢筋混凝土结构,楼板厚度为120mm。一般情况下,框架结构是一个空间受力体系。为方便起见,常常忽略结构纵向和横向之间的空间联系,忽略各构件的扭转作用,将纵向框架和横向框架分别按平面框架进行分析计算。由于通常横向框架的间距相同,作用于各横向框架上的荷载相同,框架的抗侧刚度相同,因此,各榀横向框架都将产生相同的内力与变形,结构设计时一般取中间有代表性的一榀横向框架进行分析即可。共214页第152页 ┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊第三章结构设计2.1框架结构的设计2.11工程概况教学楼为四层钢筋混凝土框架结构体系,建筑面积4085.812m2,建筑物平面为矩形。层高为3.6m,室内外高差0.45m,因毕业设计未给定±0.000标高所对应绝对标高,框架平面柱网布置如图2—1所示:图2-1框架平面柱网布置2.12设计资料.1、气象条件1、气象条件:1.1,最热月平均温度:27.4摄氏度(绝对最高气温41.7摄氏度)1.2,最冷月平均温度:-1.7摄氏度(绝对最低气温-20.6摄氏度)1.3,空气相对湿度:最热月平均72%,最冷月平均70%1.4,全年雨季:8—9月份1.5,主导风向:东北1.6,基本风压:0.35KN/㎡1.7,基本雪压:0.2KN/㎡2、抗震设防烈度:八度3、工程地质条件拟建场地属渭河阶地,地形平坦,地基自上而下由杂土填、黄土状土,古土壤层构成,其中杂填土层厚1.0-1.2m,黄土状土层厚8-10m,以下为古土壤层,层厚约在地面以下12.0m左右(该层进尺3m仍未穿透),各土层物理力系指标如下:共214页第152页 ┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊黄土状土:W=20%,p=1.90g/cm3,e=0.90,ds=2.70,Ws=14.6%,Wl=25.3%,a1-2=0.48Mpa-1,Es=3.74Mpa,fk=160kpa古土壤层:W=24.0%,p=1.99g/cm3,e=0.75,ds=2.71,Wp=16.4%,Wl=28.8%,a1-2=0.30Mpa-1,Es=6.5Mpa,fk=180kpa4、材料砼强度等级为C30,纵筋HRB335篐筋HPB2355、设计依据1、《建筑地基基础设计规范》GB50007—20012、《建筑结构荷载规范》GB50009—20013、《混凝土结构设计规范》GB500010—20024、《建筑抗震设计规范》GB500011—20015、《混凝土设计规范理解与应用》北京:中国建筑工业出版社20026、《混凝土结构设计规范算例》中国建筑工业出版社20037、《房屋结构毕业设计指南》2.2框架结构设计计算2.21梁柱面、梁跨度及柱高的确定1、初估截面尺寸板厚:取==3600/40==90.0mm取100mm横梁:高==()7300=902.5.5~550.3取600mm纵梁:高==()4500=767.5~480.3取600mm梁宽:b=()且=1~1.5为了便于施工,统一取梁的宽度b=250mm2、框架柱的截面尺寸根据柱的轴压比限值,按下列公式计算(1)柱组合的轴压力设计值注:考虑地震作用组合后柱轴压力增大系数  按简支状态计算柱的负载面积  折算在单位建筑面积上的重力荷载代表值,可近似取14kN/m2共214页第152页 ┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊为验算截面以上的楼层层数(2)注:为框架柱轴压比限值,本方案为三级框架,则取0.9 为混凝土轴心抗压强度设计值,本方案为C30混凝土,则取14.3kN/㎜2(3)计算过程对于边柱:=1.3×22.5×14×4=1638(kN)=1638×103/0.9×14.3=127272.73(mm2)对于内柱:=1.2×28.08×14×4=1886.98(kN)=1886.98×103/0.9×14.3=146618.49(mm2)因此:取柱b×h=600mm×600mm即可满足设计要求①柱:一、二、三、四层,b×h=600mm×600mm②梁:梁编号见图2-2其中:L1:b×h=250mm×600mm图2-2框架梁编号1、梁的计算跨度如图2-3所示,框架梁的计算跨度以上柱柱形心线为准,由于建筑轴线与墙重合,故建筑轴线与结构计算跨度不同。共214页第152页 ┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊图2-3梁的计算跨度1、柱高度底层高度h=3.6m+1.0m=4.6m,其中3.6m为底层层高,1.0为基础顶高度。其它柱高等于层高即3.6m,由此得框架计算简图(图2-4)。图2-4横向框架计算简图及柱编号2.22载荷计算1、屋面均布恒载按屋面得做法逐项计算均布载荷,计算时注意:20厚1:2.5水泥砂浆保护层,每1m见半缝分格0.02×20=0.4kN/㎡1.2厚合成高分子防水卷材二道0.0012×0.2=0.00024kN/㎡25厚1:3水泥砂浆找平层0.025×20=0.5kN/㎡200mm厚水泥石保温层0.2×6.5=1.3kN/㎡1:6水泥焦渣找坡最薄处30厚0.03×15=0.45kN/㎡共214页第152页 ┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊120mm钢筋砼屋面板结构层0.120×25=3kN/㎡共计5.65kN/㎡屋面恒载标准值为:(58.5+0.24)×(17+0.24)×5.65=5721.6KN1、楼面均布恒载按楼面做法逐项计算铺地砖楼面0.55KN/㎡120mm厚钢筋混凝土整浇层0.12×25=3KN/㎡粉底或吊顶0.5KN/㎡共计4.05KN/㎡楼面恒载标准值为:(58.5+0.24)×(17+0.24)×4.05=4101.3KN2、屋面均布活载计算重力载荷代表值时,仅考虑屋面雪载荷0.35KN/㎡由于屋面雪荷载0.35KN/㎡<0.5KN/㎡则屋面均布活荷载取0.5KN/㎡则屋面荷载标准值为0.5×(58.5+0.24)×(17+0.24)=506.3kN3、楼面均布活荷载楼面均布活荷载对教室的一般房间为1.5kN/m2,会议室、走廊、楼梯、门厅等处为2.0KN/m2。为方便计算,此处偏安全地统一取均布载荷为2.0KN/m2。楼面均布活荷载标准值为2.0×(58.5+0.24)×(17+0.24)=2025.3N4、梁柱自重(包括梁侧、梁底、柱的抹灰重量)如表1-2所示梁侧、梁底抹灰、柱周抹灰,近似按加大梁宽及柱宽考虑。例:梁的净长为6.34m则每根的重量为:0.29m×0.6m×6.34m×25KN/m3=25.579KN其它梁柱自重见表2-2梁柱自重表2-2编号截面㎡长度m根数每根重量kN0.25×0.66.344×4=1625.6共214页第152页 ┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊0.25×0.62.162×4=89.40.25×0.66.3424×4=9625.60.25×0.62.1612×4=489.40.25×0.64.2626×4=10418.50.25×0.64.2626×4=10418.50.6×0.64.614×4=5656.350.6×0.63.614×4×3=16844.11、墙体自重墙体均为240厚填充墙,两面抹灰,近似按加厚墙体考虑抹灰重量。单位面积墙体重量为:0.29×16=4.64kN/㎡墙体自重计算见表2-3墙体自重表2-3墙体每片面积(㎡)片数重量kN底层纵墙3.9×3.0482606底层横墙6.34×3.0211853标准层纵墙3.9×3.0502714标准层横墙6.34×3.01815892、载荷分层总汇顶层重力载荷代表值包括:层面载荷,50%屋面雪荷载,纵横梁自重,半层柱自重,半层墙的自重。其它层重力载荷代表值包括:楼面恒载,50%楼面均布活载荷,纵横梁自重,楼面上、下各半层的柱及纵墙的自重。将前述分项载荷相加,得集中于各层楼面得重力载荷代表值如下:第四层:G4=10245.35KN第三层:G2=11844.75KN第二层:G3=11844.75KN第一层:G1=12000.75KN建筑物总重力荷载代表值为:共214页第152页 ┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊=G1+G2+G3+G4=45935.6KN质点重力载荷值见图2-5图2-5质点重力荷载值2.23竖向荷载作用下框架结构的内力计算仍取中柱架计算1、荷载计算第四层梁的均布线荷载LM跨屋面均布恒载传给梁5.65×4.5=25.4kN/m横梁自重(包括抹灰)0.29×0.6×25=4.35kN/m恒载29.75kN/mMP跨屋面均布恒载传给梁5.65×4.5=25.4kN/m横梁自重(包括抹灰)0.29×0.6×25=4.35kN/m恒载29.75kN/m第四层活载:0.5×6=3kN/m第一、二、三层梁均布线荷载:LM跨楼面均布恒载传给梁4.05×6=24.3kN/m横梁自重(包括抹灰)0.29×0.6×25=4.35kN/m内横墙自重包括抹灰0.29×16×(3.6-0.6)=13.92kN/m恒载42.57kN/m共214页第152页 ┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊MP跨楼面均布恒载传给梁4.05×6=24.3kN/m横梁自重(包括粉刷)0.29×0.6×25=4.35kN/m恒载28.65kN/m第一、二、三层活载2.0×6=12kN/m第一、二、三层集中荷载纵梁自重(包括抹灰)0.29×0.6×25×6=26.1kN纵墙自重(包括抹灰)0.29×16×6×(3.6-0.6)=83.52kN柱自重(包括抹灰)0.64×0.64×3.6×25=38.864kN总计P=122.384kN第一层柱自重:0.64×0.64×3.6×25=36.864kN中框架恒载及活荷载见图2-9共214页第152页 ┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊见图2-9框架竖向荷载示意(a)恒载示意(b)活载示意2、用弯矩分配法计算框架弯矩竖向荷载作用下框架的内力分析,除活荷载较大的工业厂房外,对一般的工业与民用建筑可不考虑活荷载的不利布置,这样求得的框架内力,梁跨中弯矩较考虑活荷载不利布置法求得的弯矩偏低,但当荷载占总荷载比例较小时,其影响很小,若活荷载占总荷载比例较大,可在截面陪筋时,将跨中弯矩乘1.1~1.2的放大系数予以调整。(1)固端弯矩计算将框架梁视为两端固定梁计算固端弯矩,计算结果见表2-12固端弯矩计算表2-12LM跨MP跨简图固端弯矩简图固端弯矩共214页第152页 ┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊(3)传递系数远端固定,传递系为1/2,远端滑动铰支传递系数为-1。(4)弯矩分配恒荷载作用下,框架的弯矩分配计算见图1,框架的弯矩图见图3;活荷载作用下,框架的弯矩分配计算见图2,框架的弯矩图见图4。共214页第152页 ┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊图1(恒载作用下的框架弯矩计算)(KN.M)共214页第152页 ┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊图2(活载作用下的框架弯矩计算)(KN.M)共214页第152页 ┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊图3(恒载作用下的框架弯矩图)(KN.M)图4(活载作用下的框架弯矩图)(KN.M)3梁端剪力及柱轴力计算(1)梁端剪力,其中—梁上均布荷载引起的剪力,;—梁端弯矩引起的剪力,(2)柱轴力,其中—梁端剪力—节点集中力及柱自重。以LM跨三、四层梁在恒荷载作用下,梁端剪力及柱轴力计算为例。由框架竖向荷载示意图查得梁上均布荷载为:三层:q=53.07kN/M集中荷载:139.66kN柱自重:36.72kN四层:q=41.55kN/M由恒载作用下框架弯矩图查得:三层梁端弯矩M左=158.12(126.5)KN.M共214页第152页 ┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊M右=163.8(131.04)KN.M四层梁端弯矩M左=106.4(85.12)KN.MM右=127.21(101.77)KN.M,括号内为调整后的数字。四层两端剪力VqL=VqM=0.5ql=0.5×41.55×6.24=129.64kN调幅前VmL=-VmM=(106.4-127.21)/6.24=-3.33kNVL=VqL+VmL=129.64-3.33=126.31kNVM=VqM+VmM=129.64+3.33=132.97kN调幅后VmL=-VmM=(85.12-101.77)/6.24=-2.67kNVL=VqL+VmL=129.64-2.67=126.97kNVM=VqM+VmM=129.64+2.67=132.31kN同理可得三层梁端剪力:调幅前VL=0.5×53.07×6.24+(158.12-163.8)/6.24=164.67kNVM=0.5×53.07×6.24-(158.12-163.8)/6.24=166.49kN调幅后VL=0.5×53.07×6.24+(126.5-131.04)/6.24=164.85kNVM=0.5×53.07×6.24-(126.5-131.04)/6.24=166.31kN四层柱顶及柱底轴力:N顶=126.97+0=126.97kNN底=126.97+36.72=163.69kN三层柱顶及柱底轴力:N顶=126.97+164.85+139.66=431.48kNN底=431.48+36.72=468.2kN其它梁端剪力及柱轴力见下表:层次4321荷载引起的剪力LM跨VqL=VqM129.64165.58165.58165.58MP跨VqM=VqP49.8642.3442.3442.34弯矩引起的剪力LM跨VmL=VmM-3.33(-2.67)-0.91(-0.73)-1.24(-1.0)-1.84(-1.47)MP跨VmM=VmP0000总剪力LM跨VL126.31(126.97)164.67(164.85)164.34(164.58)163.74(164.11)VM132.97(132.31)166.49(166.31)166.82(166.58)167.42(167.05)MP跨VM=VP49.8642.3442.3442.34共214页第152页 ┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊柱轴力L柱N顶126.97431.48735.721039.49N底163.69468.2772.441076.21M柱N顶182.83531.32880.141229.56N底219.55568.04916.861266.28注:括号内为调整后的剪力值。同理,活荷载作用下梁端剪力及柱轴力计算见下表:层次4321荷载引起的剪力LM跨VqL=VqM37.4437.4437.4437.44MP跨VqM=VqP14.414.414.414.4弯矩引起的剪力LM跨VmL=VmM-1.02(-0.82)-0.20(-0.16)-0.33(-0.27)-0.49(-0.39)MP跨VmM=VmP0000总剪力LM跨VL36.42(36.62)37.24(37.28)37.11(37.17)36.95(37.05)VM38.46(38.26)37.64(37.6)37.77(37.71)37.93(37.83)MP跨VM=VP14.414.414.414.4柱轴力L柱N顶=N底36.6273.9111.07148.12M柱N顶=N底52.86104.9157.07209.4注:括号内为调整后的剪力值。2.25内力组合1框架梁内力组合在恒荷载和活荷载作用下,跨间可近似取跨中的代替。式中:—梁左右端弯矩。跨中若小于,应取梁内力组合表共214页第152页 ┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊层次位置内力荷载类别竖向何载组合恒载①活载②1.2①+1.4②4M-85.12-24.22-136.05V126.9736.62203.63M-101.77-29.31-163.16V132.9738.46213.41M-43.03-12.94-69.75V49.8614.480.0跨中MLM108.7931.65174.86MMP-13.11/14.96-4.3/4.32-21.75/243M-126.5-28.94-192.33V164.8537.28250.01M-131.04-29.93-199.15V166.4937.64252.48M-32.73-8.28-50.87V42.3414.470.97跨中MLM129.5328.98196.37MMP-7.33/12.70.36/4.32-8.29/21.292M-125.19-28.17-189.67V164.5837.17249.53M-131.37-29.83-199.41V166.8237.77253.06M-33.27-8.19-52.40V42.3414.470.97跨中MLM130.0229.41197.20MMP-7.87/12.70.45/4.32-8.81/21.291M-121.38-27.34-183.93V164.1137.05248.80M-130.58-29.77-198.37V167.4237.93254.01M-38.38-9.94-59.97V42.3414.470.97共214页第152页 ┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊跨中MLM132.3229.86200.59MMP-12.98/12.7-1.3/4.32-17.4/21.29注:表中弯矩的单位为kN·m,剪力的单位为kN。2柱L、M内力组合L柱内力组合表层次位置内力荷载类别竖向何载组合恒载①活载,②1.2①+1.4②4柱顶M106.430.28170.07N126.9736.62203.63柱底M-86.72-21.43-134.07N163.6936.62247.703柱顶M71.4214.75106.35N431.4873.9621.24柱底M-73.14-16.16-110.39N468.273.9665.302柱顶M83.3519.05126.69N735.72111.071038.36柱底M-89.9-20.26-136.24N772.44111.071082.431柱顶M61.8313.9593.73N1039.49148.121454.76柱底M-30.92-6.98-46.88N1076.21148.121498.82注:表中弯矩单位为kN·m,轴力单位为kN。M柱内力组合表层次位置内力荷载类别竖向何载组合恒载①活载,②1.2①+1.4②共214页第152页 ┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊4柱顶M-73.42-20.47-116.76N182.8352.86293.40柱底M64.9615.4899.62N219.5552.86337.463柱顶M-57.96-11.58-85.76N531.32104.9784.44柱底M58.7812.4387.94N568.04104.9828.512柱顶M-63.84-13.72-95.82N880.14157.071276.07柱底M69.2714.91104.00N916.86157.071320.131柱顶M-45.97-9.88-69.00N1229.56209.41768.63柱底M22.994.9434.50N1266.28209.41812.70注:表中弯矩单位为kN·m,轴力单位为kN。2.26截面设计1横向框架梁截面设计砼强度等级C30,,纵筋为HRB335,,箍筋为HPB235,。(1)梁的正截面强度计算无论梁的上部还是下部,都按矩形截面设计。由于Mumax=1.0×14.3×250×565×565×0.55(1-0.5×0.55)=455.06kN>M,故按单筋截面设计。一层截面L右LM梁跨中M左M右MP梁跨中M()-183.93200.59-198.30-59.7921.290.1610.1760.1740.0520.0190.1760.1950.1930.0530.0190.9120.9030.9040.9740.991(mm2)1184.991312.921299.45515.84127.93共214页第152页 ┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊选筋3Φ253Φ253Φ253Φ163Φ16实配面积(mm2)147314731473603603ρ%1.041.041.040.430.43二层截面L右LM梁跨中M左M右MP梁跨中M()-189.67197.20-199.41-52.4021.290.1660.1730.1750.0460.0190.1830.1910.1940.0470.0190.9090.9050.9030.9770.991(mm2)1232.121285.991306.19316.44127.93选筋3Φ253Φ253Φ253Φ123Φ12实配面积(mm2)147314731473339339ρ%1.041.041.040.240.24三层截面L右LM梁跨中M左M右MP梁跨中M()-192.33196.37-199.15-50.8721.290.1680.1720.1740.0450.0190.1850.1900.1930.0460.0190.9080.9050.9040.9770.991(mm2)1245.591279.251299.45309.71127.93选筋3Φ253Φ253Φ253Φ123Φ12实配面积(mm2)147314731473339339ρ%1.041.041.040.240.24四层截面L右LM梁跨中M左M右MP梁跨中M()-136.05174.86-163.16-69.75240.1190.1530.1430.0610.0210.1270.1670.1550.0630.0210.9370.9170.9230.9690.990(mm2)855.081124.401043.60424.17141.38选筋3Φ223Φ223Φ223Φ143Φ14实配面积(mm2)114011401140462462ρ%0.810.810.810.330.33注:0.2%≤配筋率ρ≤2.6%,满足要求。共214页第152页 ┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊(2)梁的斜截面强度计算验算截面尺寸,因为hw/b=565/250=2.26<4,0.25×1.0×14.3×250×565=504.97kN>V,所以截面尺寸满足要求。0.7ft×=0.7×1.43×250×565=141.39kN一层截面L右M左M右V(KN)248.8254.0170.97与0.7ft×的关系大于大于小于是否需要按计算配筋需要需要不需要(V-0.7ft×)/1.25fyvh00.7240.759二层截面L右M左M右V(KN)249.53253.0670.97与0.7ft×的关系大于大于小于是否需要按计算配筋需要需要不需要(V-0.7ft×)/1.25fyvh00.7290.753三层截面L右M左M右V(KN)250.01252.4870.97与0.7ft×的关系大于大于小于是否需要按计算配筋需要需要不需要(V-0.7ft×)/1.25fyvh00.7320.749四层截面L右M左M右V(KN)203.63213.4180.00与0.7ft×的关系大于大于小于是否需要按计算配筋需要需要不需要(V-0.7ft×)/1.25fyvh00.4200.486因为要求Asv/S≥(V-0.7ft×)/1.25fyvh0,故选用双肢8箍筋,其Asv/S=2.0,则S≤Asv/[(V-0.7ft×)/1.25fyvh0]max=101/0.759=133.07mm,取S=120mm,相应的箍筋的配筋率=101/(250×120)=0.337%>最小配筋率=0.24×(1.43/210)=0.163%,所以所配双肢8@120箍筋能够满足要求。共214页第152页 ┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊2柱截面设计砼强度等级C30,,纵筋为HRB335,,箍筋为HPB235,。(1)轴压比验算轴压比限值见下表类别抗震等级一二三框架柱0.70.80.9框支柱0.60.70.8由L、M柱内力组合表查得最大的轴力为1812.70KN,则轴压比=1812700/(600×600×14.3)=0.35<0.9,故均满足轴压比限值要求。(2)正截面承载力计算截面采用对称配筋,具体配筋计算见下表,表中,当时,取(大偏心受压)(小偏心受压)(大偏心受压)(小偏心受压)柱正截面受压承载力计算(L柱)截面一层柱底一层柱顶二层柱底二层柱顶三层柱底三层柱顶四层柱底四层柱顶M()-46.8893.97-136.24126.69-110.39106.35-134.07170.07共214页第152页 ┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊N()1498.821454.761082.431038.36665.30621.24240.70203.63(㎜)31.2864.60125.86122.01165.93171.19557.0835.19(㎜)2020202020202020(㎜)51.2884.60145.86142.01185.93191.19577.0855.191.01.01.01.01.01.01.01.01.01.01.01.01.01.01.01.01.331.201.101.101.081.071.031.02(㎜)68.20101.52160.45156.21200.80204.57594.31872.39(㎜)328.20361.52420.45416.21460.80464.57854.311132.29(=0.55)0.3120.3030.2250.2160.1380.1300.050.04偏心性质大偏压大偏压大偏压大偏压大偏压大偏压大偏压大偏压(mm2)<0<0<0<0<0<0475.75762.65选筋4φ184φ184φ184φ184φ184φ184φ184φ18实配面积(mm2)10171017101710171017101710171017﹪0.6050.6050.6050.6050.6050.6050.6050.605注:0.6%<<3%,满足要求。柱正截面受压承载力计算(M柱)截面一层柱底一层柱顶二层柱底二层柱顶三层柱底三层柱顶四层柱底四层柱顶M()34.50-69.0104-95.8287.94-85.7699.62-116.76N()1812.701768.631320.131276.07828.51784.44337.46293.40(㎜)19.0339.0178.7875.09106.14109.33295.21397.96(㎜)2020202020202020(㎜)39.0359.0198.7895.09126.14129.33315.21417.961.01.01.01.01.01.01.01.0共214页第152页 ┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊1.01.01.01.01.01.01.01.01.431.291.151.151.111.111.051.03(㎜)55.8176.12113.60109.35140.02143.56330.97430.50(㎜)315.81336.12373.60369.35400.02403.56590.97690.50(=0.55)0.3770.3680.2750.2660.1720.1630.070.061偏心性质大偏压大偏压大偏压大偏压大偏压大偏压大偏压大偏压(mm2)<0<0<0<0<0<0109.53277.60选筋4φ184φ184φ184φ184φ184φ184φ184φ18实配面积(mm2)10171017101710171017101710171017﹪0.6050.6050.6050.6050.6050.6050.6050.605注:0.6%<<3%,满足要求。(3)斜截面承载力计算以第一层柱为例,剪力设计值按下式调整:式中:—柱净高;,—分别为柱上下端顺时针或逆时针方向截面组合的弯矩设计值。即=1.1×(46.88+93.73)/3.9=39.66KN。柱的抗剪承载力能力式中框架的计算剪跨比。,当<1时,取=1;当>3时,取=3。N—考虑地震作用组合的框架柱轴向压力设计值,当时,取,=3900/(2×560)=3.48>3,取=3.0N=1476.79KN<0.3fcA=0.3×14.3×600×600=1544.4kN,取N=1476.79KN由于:=201.08KN>则按构造要求配筋,且柱受剪截面应符合如下条件共214页第152页 ┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊即V=(0.2×14.3×600×560)/0.85=1130.54KN>抗震等级箍筋最大间距箍筋最小直径一6d10010二8d1008三8d150(柱根100)8四8d150(柱根100)6(柱根8)第二部分招标文件共214页第152页 ┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊陕西省西安市明德中学教学楼建设工程招标文件招标书编号:××××招标人:西安市明德中学联系人:×××电话:××××地址:陕西省西安市咸宁路招标代理机构:西安市招标投标咨询有限公司目录第一篇投标须知…………………………………………………………32第一章总则…………………………………………………………..32第二章招标文件……………………………………………………..34共214页第152页 ┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊第一章投标文件……………………………………………………..36第二章投标文件提交………………………………………………..41第三章开标…………………………………………………………...42第四章评标…………………………………………………………...44第五章评标办法……………………………………………………...46第六章合同授予…………………………………………………….50第七章建设工程施工合同格式及条款…………………………….52第二篇技术规范………………………………………………………...88第三篇投标文件格式…………………………………………………...89第四篇工程量清单……………………………………………………...108第五篇图纸(另发)………………………………………………………..第一篇投标须知第一章总则一、工程综合说明:1、工程概况:⑴、项目名称:西安市明德中学教学楼⑵、建设地点:西安市咸宁路共214页第152页 ┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊⑶、结构形式及层数:钢筋混凝土框架结构,四层⑷、建筑面积:4000㎡(允许误差5%)⑹、设计单位:××××××建筑设计有限公司⑺、工程性质:新建⑻、招标方式:公开招标⑼、承包方式:包工,包料,包工期,包综合单价和费用⑽、报价方式:工程量清单报价⑾、要求工期120日⑿、质量标准:“长安杯”⒀、资金来源:自有资金及贷款二、招标范围及内容:施工图纸中除另有说明外的所有土建、水电暖安装工程内容。三、合格的投标人:1、投标人资质等级:房屋建筑工程施工总承包叁级以上(含叁级)资质。2、拟派项目经理资质等级:工业与民用建筑叁级以上(含叁级)资质,具有5年以上现场施工管理经历。3、拟派项目总工,具有中级技术职称、5年以上现场技术管理经历或2003年以来管理类似工程经验;主要管理人员必须专业对口持证上岗。4、报名时应提交经审核的资质预审文件、廉政合同书、承诺书及拟派项目经理资质证书原件。5、投标人购买招标文件时间:2010年6月3日至6月9日(国家规定上班时间)地点:西安市建筑工程交易中心。6、未经招标人批准,中标人不得将工程肢解分包。共214页第152页 ┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊7、除非不可抗力原因,在施工过程中,未经招标人同意,投标人不得更换其在投标文件中确定的项目经理及主要技术、管理人员;并且项目经理必须坚持现场办公,每周不少于5个工作日,离开施工现场须经招标人现场代表批准同意。8、中标人采购的主要材料,购置前必须得到招标人和监理方的认可,方可购买进入施工现场;购置的材料使用前须按规定试验检验,其质量、规格均应符合设计及相关规范要求并能满足工程需要,否则不准施工。四、踏勘现场和图纸答疑时间、地点:1、答疑时间、地点:按投标须知要点规定时间、地点,投标人项目负责人及预算编制人员应按时参加答疑会议,以便获取投标所需要资料。2、现场踏勘:招标人不再统一组织投标人考察现场,现场勘察的责任、失误、风险和费用由投标人自己承担。注:参加答疑时提供书面质疑资料。3、招标人向投标人提示的有关施工现场的资料和数据,是招标人现有的能被投标人利用的资料。招标人对投标人由此而做出的推论、理解和结论不承担任何责任。五、投标费用:投标人应承担其参加本此招标活动自身发生的一切费用。第二章招标文件一、招标文件购买时间地点:1、时间:20010年6月3日至2009年6月9日国家规定上班时间。2、地点:西安市招标投标咨询有限公司3、购买费用:人民币伍佰圆整,无论其是否中标,该费用均不退还。二、施工图纸押金:共214页第152页 ┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊招标人在购买招标文件后,向招标人交纳施工图纸押金人民币壹仟圆整,领取图纸;当未中标人退还图纸时,该押金同时退还(不计利息);中标人图纸押金,中标后转为竣工图纸押金,到工程竣工后竣工图交回招标人时退还该押金(不计利息)。三、投标报名时间地点:1、时间:20010年6月12日上午8:00时至11:00时,下午15:00时至17:00时,报名时提交资格预审文件及拟派项目经理资质证书原件。注:资格预审文件无建设行政主管部门审核意见,招标人将拒绝该投标报名。2、地点:西安市招标投标咨询有限公司四、招标文件的组成:1、招标文件的组成除以下内容外,招标人在招标期间可能发生的补充说明文件和答疑纪要,均是招标文件的组成部分,对投标人均起约束作用。招标文件包括下列内容:第一篇投标须知(含前投标须知要点)第二篇技术规范第三篇投标文件格式第四篇工程量清单第五篇图纸2、投标人获取招标文件后,应仔细检查、核对招标文件的所有内容。如有残缺,应在获得招标文件后3日内向招标人提出;否则,由此引起的风险和损失由投标人自己承担。投标人同时应认真审阅招标文件中所有的事项、格式、条款和规范要求等,如投标人编制的文件不响应中标文件要求,其投标文件将被招标人拒绝。五、招标文件的澄清:共214页第152页 ┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊投标人在获取招标文件后如有疑问,应将质疑内容以书面形式在图纸答疑会规定日期前提交给招标人。无论是招标人根据需要主动对招标文件进行必要的澄清,还是招标人根据投标人的质疑所做出的答复,招标人都将予以答复,并将书面澄清文件发给所有投标人。投标人在收到该澄清文件2日内应以给招标人书面签字形式给予确认。澄清文件作为招标文件的组成部分,具有约束作用。六、招标文件的修改:1、在开标前十五日的任何时间,无论出于何种原因,招标人都可以用补充文件的方式修改招标文件。补充文件将作为招标文件组成部分,具有约束作用。2、招标文件、修改补充通知、答疑纪要等均以书面明确的内容为准,当招标文件、修改补充通知、答疑纪要等在同一内容的表述上不一致时,以最后发出的通知文件为准。3、所有的补充文件都将以书面形式发给所有投标人,投标人应以给招标人书面签字形式确认收到的每一份补充文件。4、为了给投标人合理的投标时间,使其在编制投标文件时把招标补充文件内容考虑进去,招标人可以酌情延长投标截止时间,并将此变更通知所有投标人。七、工程量清单与标底:1、招标人依据《建设工程工程量清单计价规范》、《陕西省建设工程工程量清单计价规则》、施工图纸提供工程量清单。2、标底为工程预算的拦标价(控制价),拦标价依据施工图纸及现行的《陕西省建筑装饰工程消耗量定额》、《陕西省安装工程消耗量定额》及计价办法,材料价格编制结合目前市场价执行。3、企业考察:图纸答疑会时,投标人应以书面报告形式向招标人提供本单位2004年以来已建和在建施工项目概况、荣誉证书和施工情况,并与正式投标文件相符;对本次投标拟定的项目经理负责的工程项目应详细介绍。招标人在发标后,组织有关人员依照投标人向招标人购买招标文件的顺序,考察各投标人已建和在建施工项目,并最终形成考察报告。第三章投标文件的编制共214页第152页 ┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊一、投标文件的语言及度量衡单位:1、投标文件及与投标活动有关的来往信函和文件均应使用简体中文。2、除技术规范另有规定外,招标文件和投标文件使用的度量衡单位,均采用中华人民共和国法定计量单位。二、投标文件的组成及格式:投标人所递交的投标文件应分为商务部分和技术部分。(1)、商务部分应包括:1、投标函(第三篇一般格式3-1);2、授权委托书(第三篇一般格式3-2);3、工程量清单报价表(第三篇商务标格式1);4、投标总价(第三篇商务标格式2);5、工程量清单投标报价说明(第三篇商务标格式3);6、投标总价明细表(第三篇商务标格式4);7、分部分项工程量清单计价表(第三篇商务标格式5);8、措施项目费用表(第三篇商务标格式6);9、其他项目费用表(第三篇商务标格式7);10、零星工作项目计价表(第三篇商务标格式8);11、分部分项工程量清单综合单价分析表(第三篇商务标格式9);12、主要材料价格表(第三篇商务标格式10);13、缴纳投标保证金、履约保证金证明;14、投标文件要求的或投标人认为必要的其他内容。共214页第152页 ┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊(2)技术部分(施工组织设计):1、主要施工方法;2、拟投入的主要施工机械设备情况及进场计划;3、拟投入的主要材料及周转材料情况及进场计划;4、拟投入的劳动力及安排计划;5、确保工程质量的技术组织措施;6、确保安全生产的技术组织措施;7、确保文明施工的技术组织措施;8、确保工期施工的技术组织措施;9、确保报价完成工程建设的技术和管理;10、施工总平面图;11、施工进展表或工期网络图;12、计划用于本工程的施工设备和周转材料情况表(第三章一般格式3-3);13、拟任工程项目经理简历表(第三章一般格式3-4);14、拟用于的本工程项目总工程师简历表(第三章一般格式3-5);15、项目技术负责人简历表(第三章一般格式3-6)。三、投标报价:1、本工程投标报价须以招标文件发布的工程量清单为基础,实施工程量清单报价。2、总投标报价为投标人在投标文件中提出的各项支出费用的总和。3、总投标报价,应是完成本投标须知所列招标工程范围、内容及工期的全部费用,不得以任何理由作为自己多列、重复计算单价或总价的依据。共214页第152页 ┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊4、总投标报价应按要求填写本招标文件第三篇投标文件格式规定的所有表格,做到每表中的合计准确无误且汇总表和分项表相符、分项表和明细表相符。5、清单总报价为工程量清单项目费、措施项目费、其他项目费、规费和税金的总和。如报价因投标人漏项或填写错误而造成的损失均由其自行承担,招标人不予调整。6、清单项目费报价:除非招标人对招标文件进行修改,投标人应按招标人提供的工程量清单中列出的工程细目和工程量填报综合单价和合价。投标人应结合本企业定额、市场价格,填写自主确定的综合单价。每一个项目只允许有一个报价。任何有选择的报价(如降价、优惠函等)将不被接受。投标人未填写的综合单价或合价工程项目,在投标和工程施工后,招标人将不予支付该项费用,并视为该项费用已包括在其他有价款的单价和合价内。 7、凡涉及到招标人提供材料相应细目的综合单价报价,均不包括招标人提供材料的费用。8、措施项目费报价:措施项目费包括《建设工程工程量清单计价规范》(GB50500-2006)中表3.3.1所涵盖的内容,如脚手架费、模板使用费、垂直运输费、超高费、大型机械场外运输及安拆费、材料二次搬运费、安全文明施工增加费等。投标人应结合现场的施工条件,自行制订先进可靠的施工技术方案,以企业定额或参考现行综合基价及计价办法、市场价格进行报价。9、其他项目费报价:其他项目费包括招标人、投标人各自的费用。投标人费用为除清单项目费、措施费以外的其他费用。10、规费和税金:规费包括定额测定费。规费和税金应按有关规定足额计入。社会保险费及安全文明施工增加费属于不可竞争费用,应按陕西省现行的综合基价及其计价办法的规定执行,参与商务标评分(栏标价及清单总报价应按表格要求进行填报)。11、定额中劳动保险费用计取办法:结合我市实际情况,为了保证建设工程费用定额中劳动保险费的足额收取及统一管理,投标企业在编制工程预算时应直接计取该项费用,并向西安市建设劳保办交纳,由劳保办按照规定根据该项费用的实际支付情况统一拨付和调剂。共214页第152页 ┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊12、安全文明施工费按建设部批准的强制性行业标准《建筑施工安全检查标准》以综合计价为基数,足额计取。安全文明施工增加费支付方法,由监理单位负责审查和控制,根据建筑施工企业各项安全施工技术措施的具体落实情况、文明施工情况和施工现场安全生产检查、评价的结果,具体拨付条件按比例如下:经审查符合开工条件支付40%,主体封顶安全评价合格后支付40%,工程竣工安全评价合格后支付20%。安全综合评价不合格的工程招标人只支付60%的安全文明施工增加费,由于安全综合评价不合格多支付的安全文明施工增加费将在竣工决算时由招标人扣回。13、投标人必须在标书中如实反映其以前所承建工程中农民工工资支付的情况,需特别注明截止竞标之日止,是否拖欠或克扣农民工工资行为。14、投标人必须在标书中书面承诺中标后能够及时、足额存入农民工工资保障金;一旦其中标的本建筑工程项目出现拖欠农民工工资情况的,可由建设行政主管部门从农民工工资保障金中先予划支。15、由投标人采购的材料,其价格由投标人自主询价报价,但必须满足招标人和设计及施工规范要求。16、除非合同中另有规定,投标人在报价中所填报的综合单价和合价,均包括完成该工程项目的成本、利润、风险费等。17、中标的综合单价即为结算单价(施工合同价);施工中图纸变更部分涉及工程造价项目如在投标清单报价中有相同项目结算单价,执行相同项目结算单价;无相同项目时由招标人和中标人按照本招标文件规定和精神并结合工程造价预决算文件决算。四、投标货币:本工程投标报价采用的币种为人民币。五、投标有效期:1、投标须知要点第16项规定投标有效期为30天(日历天),在此期限内凡符合本招标文件要求的投标文件均为有效。2、招标人在原定投标有效期内,可以根据需要以书面形式向投标人提出延长投标有效期的要求,投标人须以书面形式予以确认,也可以拒绝该要求而不被没收投标保证金。同意延期的投标人,不允许修改投标文件,但可以相应延长投标保证金的有效期。在延长期内,本投标须知第五条的全部规定,仍然适用。六、投标保证金:共214页第152页 ┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊1、投标人报名时必须向西安市招标投标咨询有限公司交纳投标保证金人民币伍万圆整。此保证金是投标文件的一个组成部分,必须在投标报名当日下午16:00时之前将转帐进帐单或现金交款单交于西安市招标投标咨询有限公司并获取相应证明。2、未按招标文件规定提交投标保证金的投标文件,招标人将视为其投标无效。3、所有投标人的投标保证金将在招标结束后尽快退还,最迟不超过定标后的5个工作日(不计利息)。4、如有下列情况之一,投标人的投标保证金将不予退还:(1)投标人在投标有效期内撤回其投标文件者;(2)中标人未能按招标文件要求和投标文件承诺在定标后15日内与招标人签订施工合同;(3)投标人在投标过程中有违规违法行为。七、投标文件的份数和签署:1、投标文件商务部分:投标文件一式柒套,“商务标正本”“技术标正本”各分别装订壹套,“商务标副本”“技术标副本”各分别制订陆套,正、副本都应装订成册,并在封面标明“正本”和“副本”字样。正本和副本如有不一致之处,以正本为准。(注:投标文件商务标、技术标涵盖内容参阅评标办法分项内容)。2、文件内容均应使用不能擦去的墨粉打印或书写,应无涂改和行间插字,除非这些改动是投标人造成的错误而必须修改的。凡有增加或修正之处均应加盖投标人印章及法定代表人或委托代理人的印签。3、文件的封面、投标函均应加盖投标人印章及法定代表人或委托代理人签字,工程量清单报价表必须造价员以上资质签字盖执业专用章。第四章投标文件的提交一、投标文件的密封与标记:共214页第152页 ┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊1、投标文件商务部分和技术部分(施工组织设计)2、将正本、副本分别密封在一个包封内,包封上注明“正本”或“副本”字样,并加盖投标人印章和法定代表人或委托代理人的印签。3、投标文件包封面的标记:招标人名称工程名称、招标文件编号××××年××月××日×时×分(投标截至时间)前不准启封投标人、法定代表人名称及印签封口处加封条,并加盖投标人印章和法定代表人或委托代理人印签二、投标文件的提交及截止时间:1、时间:投标人应在2010年6月8日17时0分截止时间前向×××公证处提交投标文件;2、地点:×××公证处3、招标人可按本投标须知第三章第五条规定以修改招标补充通知的方式,酌情延长提交投标文件的截止时间。在此情况下,投标人的所有权力和义务以及投标人受制约的截止时间,均以延长后新的投标截止时间为准。4、到投标截止时间止,招标人收到的投标文件如少于3套的,招标人将依法重新组织招标。5、招标人在投标截止期后收到的投标文件,将被拒绝或原封退回给投标人。三、投标文件的补充、修改与撤回:1、投标人提交投标文件后,在规定的投标截止期之前,可以以书面形式补充、修改或撤回其投标文件,并书面通知招标人。补充、修改的内容为投标文件的组成部分。2、投标人对投标文件的补充修改,应在投标截止期规定时间之前按有关规定密封、标记和提交,并在其密封袋上清楚标明“补充、修改”字样。共214页第152页 ┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊3、在投标截止期之后,投标人不得补充、修改投标文件。4、在投标截止期与原投标有效期终止时间期间,或投标截止期与按照投标须知第四章规定延长后的新投标有效期终止时间期间,投标人均不能撤回投标文件;否则,根据本招标文件投标保证金规定,其投标保证金将不再退还。第五章开标一、开标:1、开标时间:20010年7月2日8时开标地点:西安市建筑工程交易大厅2、投标人应派法定代表人(持法定代表人证书)或委托代理人(携带授权书、身份证明)、拟派项目经理、工程造价编制人员参加开标会议,并在登记表上签字证明出席。如投标人未按以上要求参加开标会将不允许参加开标会议,并被没收全部投标保证金。3、开标程序:(1)开标会议由招标代理机构主持。(2)监督人员按招标文件的要求审验投标人企业法人营业执照、法定代表人证书或委托代理人证明、安全生产许可证、企业资质证书、项目经理证书、业绩手册的原件进行验证并通报。(3)代理机构介绍与会人员。(4)建设单位负责人讲话。(5)代理机构介绍开标方式及评标定标方法。经确认无误后,对招标人在招标文件规定截止时间前收到的投标文件,按照报送时间顺序,由工作人员当众拆封、宣读投标人名称、投标报价和投标文件的其他内容。(6)代理机构在唱标后,投标人对开标记录签字确认。开标时,若宣读的内容与投标文件载明的内容不符时,投标人或招标人有权在现场提出异议,经监督人当场核查确认后,可重新宣读投标文件。(7)开标会结束。共214页第152页 ┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊4、投标文件有下列情况之一的,招标人将不予接收:(1)投标截止时间后送达的。(2)未按招标文件提供投标保证金的。(3)未密封或未按照投标要求密封的。二、投标文件的有效性:开标时,招标人只将有效投标文件送交评标委员会进行评审、比较。投标文件出现下列情形之一的,应视为无效投标文件,不得进入评标。1、投标文件未按照本须知第四章第一条的要求装订、密封和标记的。2、未按规定格式填写、汇总表和明细表金额不符,或内容不全,字迹模糊辨认不清的。3、投标文件载明的招标项目完成工期、完成质量标准未达到招标文件要求的。4、按招标文件要求,投标人到会人员不全或迟到10分钟以上者。5、投标文件附有招标人不能接受条件的。6、投标人以他人名义投标、串通投标、或以行贿手段谋求中标或者以其他弄虚作假方式投标的。7、不符合招标文件规定的其他实质性要求的。第六章评标一、评标委员会与评标:1、评标委员会由招标人依法组建,负责评标活动。2、评标委员会成员由7人组成,5名评委从“西安市建设工程评标专家库”内随机抽取,2名评委由招标人熟悉相关业务的代表担任。3、评标原则:共214页第152页 ┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊(1)按照“公平、公正、科学、择优”的原则进行评标。严格按照招标文件中的所有相关规定。(2)择优定标的原则:质量好、信誉高、价格合理、工期适当、施工组织设计方案经济合理、科学且可行性强。(3)反对不正当竞争。4、开标结束后,开标评标,评标采用保密方式进行。二、评标过程的保密:1、开标后,对投标文件的审查、澄清、评价、比较的有关资料,和推荐中标候选人情况,以及与评标有关的其他所有情况均予以严格保密。2、在评审比较投标文件、推荐中标候选人以及授予合同的过程中,投标人向招标人和评标委员会任何施加影响的行为,都将会导致投标被拒绝。3、招标人不对未能中标原因以及未中标人就评标过程作出任何解释。未中标人不得向评标委员会成员和其他有关人员索问评标过程的任何情况和资料。三、投标文件的澄清:为了有助于投标文件的审查、评价和比较,评标委员会可以书面形式要求投标人对投标文件中含义不明确的内容作必要的澄清或说明。投标人应采用书面形式进行澄清和说明,但不得超出投标文件的范围或者改变投标文件实质性内容。根据本投标须知本章第五条规定,凡属于评标委员会在评标中发现的计算错误并进行核实的修改不在此列。四、投标文件的初步评审:1、开标后,经审查符合本投标须知第五章第二条投标文件有效条件的,才能提交评标委员会进行评审。2、评标时,评标委员会首先评定每份投标文件是否实质上响应了招标文件的要求。所谓实质上响应,是指投标文件与招标文件的所有实质性条款、条件和要求相符,无显著差异和保留,未对合同中约定的招标人权利和投标人义务条款造成重大限制;投标人如果修改这些差异或意见保留,将会对其他实质上响应招标文件的投标人产生不正当竞争的影响。共214页第152页 ┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊3、如果投标文件实质上不响应招标文件要求,招标人将予以拒绝,并且不允许投标人通过修改或撤消其不符合要求的差异或意见保留使之成为具有响应性的投标文件。五、投标文件计算错误的修正:1、评标委员会将对确定为实质上响应招标文件要求的投标文件进行校核,看其是否有计算或表达上错误。修正错误的原则如下:(1)如果数字表示的金额和用文字表示的金额不一样时,应以文字表示的金额为准。(2)当单价与数量的乘积与合价不一致时,以单价为准;除非评标委员会认为单价有明显的小数点错误而判定以合价为准,并修改单价。2、投标人的投标报价按上述修正错误的原则及方法调整或修正后,经投标人书面同意,调整后的投标报价对投标人起约束作用。如果投标人不同意修正后的报价,则其投标将会被拒绝、其投标保证金也将被没收,并不影响整个评标工作。六、投标文件的评审、比较和否决:1、评审委员会将按照本投标须知本章第四条规定,仅对在实质上响应招标文件要求的投标文件进行评估和比较。2、在评审过程中,评审委员会发现投标人的投标报价明显低于其他投标人的报价,并有可能低于其企业成本的,则评标委员会可以书面形式要求该投标人作出书面说明并提交相关证明材料。投标人不能合理说明或不能提供相关证明材料的,由评标委员会认定该投标人以低于成本报价竞标,其投标报价按零分处理。3、评标委员会依据本须知本章本条第4项规定的评标方法和标准进行打分,按得分高低顺序排列,推荐两名合格的中标候选人。招标人根据评标委员会提出的评标报告及推荐的中标候选人确定中标人。4、评标方法和标准(招标文件第一篇第七章)5、评标委员会经评审认为所有投标人都不符合招标文件要求的,可以否决本次所有的投标。所有的投标被否决后,招标人将依法重新招标。共214页第152页 ┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊第七章评标办法一、拦标价编制原则:本工程采用工程量清单招标,招标人设拦标价作为招标人控制工程造价的最高限价;大于拦标价的投标报价将被视为无效报价,其商务标不再进行评审。拦标价依据陕西省建筑装饰工程消耗量定额与陕西省安装工程消耗量定额及其配套计价办法的规定编制,材料价格按《西安市工程标准造价信息(2009)第4期》文件执行,并考虑了施工期市场价格波动的因素。二、评标基准价的确定:1、评标基准价=所有有效投标总报价之算术平均值。2、当投标人有效投标总报价低于评标基准价下浮值时【评标基准价下浮值=评标基准价×(1-F),本工程F值为6%】,或在评标过程中评标委员会发现投标人的投标总报价明显低于其他投标人的投标总报价,其投标总报价可能已低于其实际施工成本的,评标委员会将对其质询,并要求其作出书面说明和提供相关证明材料;如该投标人不能合理说明或提供可信证明材料的,评标委员会将按废标处理。三、投标人的投标报价必须符合国家及省市关于建设工程造价管理的有关规定,并建立在依靠科技进步和加强企业经营管理基础上。出现下列降价理由的投标报价按零分处理:1、固定资产不折旧(或声称已提够折旧);2、声称某种材料尚有剩余,不计该材料费;3、周转材料不摊销(或声称已摊销完毕)。四、本次招标采用综合计分法评标:1、综合计分法是指评标委员会根据招标文件要求,对投标人投标书的商务标、技术标、综合标分三方面进行综合评审。2、投标人的综合计分值=商务标得分的65%+技术标得分的25%+综合标得分的10%。共214页第152页 ┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊五、评标细则:1、商务标的评标标准(100分):1、工程量清单总报价(50分)(1)符合拦标价要求的为有效报价,其投标报价得基础分30分。(2)投标人工程量清单总报价比评标基准价每低于1%加2分,最多加20分。(3)投标人工程量清单总报价比评标基准价每高于1%扣2分,基础分扣完为止。2、工程量清单项目综合单价(25分)评价项目由商务组专家在招标文件工程量清单中随机抽取10项(土建7项,水电暖各1项),各有效投标报价的工程量清单每项评价项目综合单价之算术平均值作为工程量清单该单项评价项目的基准价。投标人有效投标报价工程量清单对应单项评价项目的综合单价在基准价+5%~-12%范围内的,该项得2.5分;超出范围的,不得分。10项满分25分。3、主要材料单价(15分)评价材料品种由商务组专家现场随机抽取10种(土建7种,水电暖各1种),各有效投标报价的工程量清单每种评价材料单价之算术平均值作为工程量清单该种评价材料的基准价。投标人有效投标报价工程量清单对应单种评价材料单价在基准价+5%~-12%范围内的,该种材料得1.5分;超出范围的,不得分。10种满分15分。4、措施费报价(10分)按各投标人有效投标报价中措施费报价的算术平均值作为基准价,比基准价每低1%的得1分,最多得10分;高于基准价的,得零分。B.技术标的评标标准(100分):1、主要施工方法﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍15~20分2、拟投入的主要物资计划﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍5~6分共214页第152页 ┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊3、拟投入的主要施工机械﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍5~6分4、劳动力安排计划﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍5~6分5、确保工程质量的技术组织措施﹍﹍﹍﹍﹍﹍﹍﹍﹍6~8分6、确保安全生产的技术组织措施﹍﹍﹍﹍﹍﹍﹍﹍﹍6~8分7、确保工期的技术组织措施﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍6~8分8、确保文明施工的技术组织措施﹍﹍﹍﹍﹍﹍﹍﹍﹍5~7分9、施工总进度表或施工网络图﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍9~11分10、确保报价完成工程建设的技术和管理措施﹍﹍﹍8~10分11、施工总平面布置图﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍8~10分以上项目,投标人技术标文件若有缺项,该项得零分。C.综合标的评标标准(90分):以下企业体系认证、企业荣誉、项目经理业绩、企业劣迹罚分的得分依发证日期为准,评委依据开标现场经投标人确认的业绩单评定。1、企业通过质量体系认证的(在认证有效期内),得6分。2、企业荣誉企业自2003年以来获各级人民政府行政主管部门颁发的以下证书(以陕县业绩手册为准,最高得20分):(1)获得先进施工企业荣誉证书的,部级5分、省级4分、市级3分、县级2分;(2)获得质量管理先进企业的,省级以上(含省级)5分、市级3分、县级2分;(3)获得安全文明先进单位的,省级以上(含省级)5分、市级3分、县级2分;共214页第152页 ┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊(4)获得工商管理部门守合同重信用企业称号的,省级以上(含省级)5分、市级3分、县级2分;同一内容分获多级人民政府建设等行政主管部门颁发的荣誉证书的,按最高级别标准得分。3、项目经理业绩(最高15分)项目经理自2003年以来完成的工程项目:(1)获得省级(中州杯)以上质量奖项得8分,市级(××杯)以上质量奖项得7分,县级(××杯)得5分;(2)获得文明工地省级得7分、市级得5分、县级得2分;同一内容分获多级人民政府建设等行政主管部门奖励的,按最高级别标准得分。4、项目经理有类似工程经历的得5~8分。5、项目技术负责人资历2~5分。6、人员齐备、专业配套、具有相关岗位证书得3~6分。7、劣迹罚分:(1)企业在建筑市场活动中行为规范(主要指质量、安全、招投标,下同),无不良行为记录的,不扣分;有不良行为记录的:被县级通报一次扣2分,被市级通报一次扣3分,被省级通报一次扣5分,被部级通报一次扣10分。(2)项目经理无不良行为记录的,不扣分;有不良行为记录的:被县级记录一次扣5分,被市级记录一次扣10分,被省级记录一次扣15分,被部级记录一次扣20分。对不良行为的认定以建设行政主管部门通报为准。近三年以来劣迹累计扣分,直至荣誉得分扣完为止。8、招标人对各投标企业社会信誉和资信进行考察,并打分10~30分。六、统计各投标人得分,确定2名有先后顺序的中标候选人。共214页第152页 ┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊第八章合同的授予一、定标:1、评标委员会成员根据招标文件、投标文件,按照评分办法分组各自评分,商务组评委的商务标平均评判分值,加上技术组评委的技术标平均评判分值,即为该投标人的最终得分。2、评标委员会依据评审结果,向招标人提供书面评标报告和推荐两名有先后次序的中标候选人。二、合同授予标准:本招标工程的施工合同将授予按本投标须知确定的中标人。三、招标人拒绝投标的权利:招标人不承诺将合同授予报价最低的投标人。招标人在发出中标通知书前,有权依据评标委员会的评标报告拒绝不合格的投标。四、中标通知书:1、在投标有效期内,招标人以书面形式通知中标人。2、招标人将在发出中标通知书同时,将中标结果通知所有未中标人。五、合同协议书的签订:1、中标人应与招标人在中标通知书领到之日起15日内,按照招标文件和中标的投标文件签订建设工程施工合同。2、中标人如不按上述规定与招标人签订合同,则招标人将废除授标,不予退还投标人投标保证金;对招标人由此造成的损失超出投标人投标保证金的,投标人还应予以赔偿,并依法承担相应的法律后果。六、履约保证金:1、投标人应在本工程开标之日前一天向招标人交纳壹拾万元(人民币)履约保证金(转帐),此保证金也是投标文件的必须组成部分(投标人应在投标书商务标中附履约保证金交付证明);未交纳的,不能参加招标人主持的开标会议。共214页第152页 ┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊2、履约保证金交纳后,未能按要求及时送达投标文件、不按时参加开标会议的,或在投标截止时间以前撤回其投标文件的,招标人均将其视为违约,投标人履约保证金的10%将会被招标人以投标人违约理由没收。3、未中标人的履约保证金,将在开标会后5天内返还(不计利息);中标人的履约保证金,在签署施工承包合同并开始工程施工后,由中标人设专户根据实际施工进度逐步返还。4、投标人在中标后15天内不签订施工合同、或借故拒绝、拖延签订施工合同的,其履约保证金将不与退换而被招标人全部没收,投标人承担违约后果和法律责任。七、其他未尽事宜,按国家相关法律、法规执行。八、本招标文件的解释权归招标人。第九章建设工程施工合同格式及条款第一部分协议书发包人(全称):西安市明德中学承包人(全称):(中标人)依照《中华人民共和国合同法》、《中华人民共和国建筑法》及其他有关法律、行政法规,遵循平等、自愿、公平和诚实信用的原则,双方就本建设工程施工事项协商一致,订立本合同。一、工程概况工程名称:西安市明德中学教学楼建设工程工程地点:西安市咸宁路共214页第152页 ┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊工程内容:建筑面积4000㎡(允许误差5%)资金来源:自有资金及贷款二、工程承包范围施工图纸中除说明以外的所有土建、水电暖安装工程三、合同工期开工日期:2010年8月15日竣工日期:2011年12月15日合同工期总日历天数:120天四、工程质量标准:“长安杯”五、合同价款金额(大写):(人民币),¥:元。六、组成合同的文件组成合同的文件包括:1、本合同协议书2、中标通知书3、投标书及其附件4、本合同专用条款5、本合同通用条款6、标准、规范及有关技术文件7、图纸8、工程量清单报价书(综合单价)双方有关工程的洽商、变更等书面协议或文件视为本合同的组成部分。共214页第152页 ┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊七、本协议书中有关词语含义与本合同第二部分《通用条款》中分别赋予它们的定义相同。八、承包人向发包人承诺按照合同约定进行施工、竣工并在质量保修期内承担工程质量保修责任。九、发包人向承包人承诺按照合同约定的期限和方式支付合同价款及其他应当支付的款项。十、合同生效合同订立时间:2010年7月10日合同订立地点:西安市本合同双方约定自双方签字盖章后生效。发包人:(公章)承包人:(公章)办公地址:办公地址:法定代表人:法定代表人:委托代理人:委托代理人:联系电话:联系电话:开户银行:开户银行:帐号:帐号:邮政编码:邮政编码:第二部分通用条款一、词语定义及合同文件  1、词语定义  下列词语除专用条款另有约定外,应具有本条所赋予的定义:  1.1通用条款:是根据法律、行政法规规定及建设工程施工的需要订立,通用于建设工程施工的条款。共214页第152页 ┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊  1.2专用条款:是发包人与承包人根据法律、行政法规规定,结合具体工程实际,经协商达成一致意见的条款,是对通用条款的具体化、补充或修改。  1.3发包人:指在协议书中约定,具有工程发包主体资格和支付工程价款能力的当事人以及取得该当事人资格的合法继承人。  1.4承包人:指在协议书中约定,被发包人接受的具有工程施工承包主体资格的当事人以及取得该当事人资格的合法继承人。  1.5项目经理:指承包人在专用条款中指定的负责施工管理和合同履行的代表。  1.6设计单位:指发包人委托的负责本工程设计并取得相应工程设计资质等级证书的单位。  1.7监理单位:指发包人委托的负责本工程监理并取得相应工程监理资质等级证书的单位。  1.8工程师:指本工程监理单位委派的总监理工程师或发包人指定的履行本合同的代表,其具体身份和职权由发包人承包人在专用条款中约定。  1.9工程造价管理部门:指国务院有关部门、县级以上人民政府建设行政主管部门或其委托的工程造价管理机构。  1.10工程:指发包人承包人在协议书中约定的承包范围内的工程。  1.11合同价款:指发包人承包人在协议书中约定,发包人用以支付承包人按照合同约定完成承包范围内全部工程并承担质量保修责任的款项。  1.12追加合同价款:指在合同履行中发生需要增加合同价款的情况,经发包人确认后按计算合同价款的方法增加的合同价款。  1.13费用:指不包含在合同价款之内的应当由发包人或承包人承担的经济支出。  1.14工期:指发包人承包人在协议书中约定,按总日历天数(包括法定节假日)计算的承包天数。  1.15开工日期:指发包人承包人在协议书中约定,承包人开始施工的绝对或相对的日期。共214页第152页 ┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊  1.16竣工日期:指发包人承包人在协议书约定,承包人完成承包范围内工程的绝对或相对的日期。  1.17图纸:指由发包人提供或由承包人提供并经发包人批准,满足承包人施工需要的所有图纸(包括配套说明和有关资料)。1.18施工场地:指由发包人提供的用于工程施工的场所以及发包人在图纸中具体指定的供施工使用的任何其他场所。1.19书面形式:指合同书、信件和数据电文(包括电报、电传、传真、电子数据交换和电子邮件)等可以有形地表现所载内容的形式。  1.20违约责任:指合同一方不履行合同义务或履行合同义务不符合约定所应承担的责任。  1.21索赔:指在合同履行过程中,对于并非自己的过错,而是应由对方承担责任的情况造成的实际损失,向对方提出经济补偿和(或)工期顺延的要求。  1.22不可抗力:指不能预见、不能避免并不能克服的客观情况。  1.23小时或天:本合同中规定按小时计算时间的,从事件有效开始时计算(不扣除休息时间);规定按天计算时间的,开始当天不计入,从次日开始计算。时限的最后一天是休息日或者其他法定节假日的,以节假日次日为时限的最后一天,但竣工日期除外。时限的最后一天的截止时间为当日24时。  2、合同文件及解释顺序  2.1合同文件应能相互解释,互为说明。除专用条款另有约定外,组成本合同的文件及优先解释顺序如下:  (1)本合同协议书  (2)中标通知书  (3)投标书及其附件  (4)本合同专用条款  (5)本合同通用条款  (6)标准、规范及有关技术文件共214页第152页 ┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊  (7)图纸  (8)工程量清单  (9)工程报价单或预算书  合同履行中,发包人承包人有关工程的洽商、变更等书面协议或文件视为本合同的组成部分。  2.2当合同文件内容含糊不清或不相一致时,在不影响工程正常进行的情况下,由发包人承包人协商解决。双方也可以提请负责监理的工程师作出解释。双方协商不成或不同意负责监理的工程师的解释时,按本通用条款第37条关于争议的约定处理。3、语言文字和适用法律、标准及规范3.1语言文字  本合同文件使用汉语语言文字书写、解释和说明。如专用条款约定使用两种以上(含两种)语言文字时,汉语应为解释和说明本合同的标准语言文字。  在少数民族地区,双方可以约定使用少数民族语言文字书写和解释、说明本合同。  3.2适用法律和法规  本合同文件适用国家的法律和行政法规。需要明示的法律、行政法规,由双方在专用条款中约定。  3.3适用标准、规范  双方在专用条款内约定适用国家标准、规范的名称;没有国家标准、规范但有行业标准、规范的,约定适用行业标准、规范的名称;没有国家和行业标准、规范的,约定适用工程所在地地方标准、规范的名称。发包人应按专用条款约定的时间向承包人提供一式两份约定的标准、规范。  国内没有相应标准、规范的,由发包人按专用条款约定的时间向承包人提出施工技术要求,承包人按约定的时间和要求提出施工工艺,经发包人认可后执行。发包人要求使用国外标准、规范的,应负责提供中文译本。共214页第152页 ┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊  本条所发生的购买、翻译标准、规范或制定施工工艺的费用,由发包人承担。  4、图纸  4.1发包人应按专用条款约定的日期和套数,向承包人提供图纸。承包人需要增加图纸套数的,发包人应代为复制,复制费用由承包人承担。发包人对工程有保密要求的,应在专用条款中提出保密要求,保密措施费用由发包人承担,承包人在约定保密期限内履行保密义务。  4.2承包人未经发包人同意,不得将本工程图纸转给第三人。工程质量保修期满后,除承包人存档需要的图纸外,应将全部图纸退还给发包人。  4.3承包人应在施工现场保留一套完整图纸,供工程师及有关人员进行工程检查时使用。  二、双方一般权利和义务  5、工程师  5.1实行工程监理的,发包人应在实施监理前将委托的监理单位名称、监理内容及监理权限以书面形式通知承包人。  5.2监理单位委派的总监理工程师在本合同中称工程师,其姓名、职务、职权由发包人承包人在专用条款内写明。工程师按合同约定行使职权,发包人在专用条款内要求工程师在行使某些职权前需要征得发包人批准的,工程师应征得发包人批准。  5.3发包人派驻施工场地履行合同的代表在本合同中也称工程师,其姓名、职务、职权由发包人在专用条款内写明,但职权不得与监理单位委派的总监理工程师职权相互交叉。双方职权发生交叉或不明确时,由发包人予以明确,并以书面形式通知承包人。  5.4合同履行中,发生影响发包人承包人双方权利或义务的事件时,负责监理的工程师应依据合同在其职权范围内客观公正地进行处理。一方对工程师的处理有异议时,按本通用条款第37条关于争议的约定处理。  5.5除合同内有明确约定或经发包人同意外,负责监理的工程师无权解除本合同约定的承包人的任何权利与义务。共214页第152页 ┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊  5.6不实行工程监理的,本合同中工程师专指发包人派驻施工场地履行合同的代表,其具体职权由发包人在专用条款内写明。  6、工程师的委派和指令  6.1工程师可委派工程师代表,行使合同约定的自己的职权,并可在认为必要时撤回委派。委派和撤回均应提前7天以书面形式通知承包人,负责监理的工程师还应将委派和撤回通知发包人。委派书和撤回通知作为本合同附件。  工程师代表在工程师授权范围内向承包人发出的任何书面形式的函件,与工程师发出的函件具有同等效力。承包人对工程师代表向其发出的任何书面形式的函件有疑问时,可将此函件提交工程师,工程师应进行确认。工程师代表发出指令有失误时,工程师应进行纠正。  除工程师或工程师代表外,发包人派驻工地的其他人员均无权向承包人发出任何指令。  6.2工程师的指令、通知由其本人签字后,以书面形式交给项目经理,项目经理在回执上签署姓名和收到时间后生效。确有必要时,工程师可发出口头指令,并在48小时内给予书面确认,承包人对工程师的指令应予执行。工程师不能及时给予书面确认的,承包人应于工程师发出口头指令后7天内提出书面确认要求。工程师在承包人提出确认要求后48小时内不予答复的,视为口头指令已被确认。  承包人认为工程师指令不合理,应在收到指令后24小时内向工程师提出修改指令的书面报告,工程师在收到承包人报告后24小时内作出修改指令或继续执行原指令的决定,并以书面形式通知承包人。紧急情况下,工程师要求承包人立即执行的指令或承包人虽有异议,但工程师决定仍继续执行的指令,承包人应予执行。因指令错误发生的追加合同价款和给承包人造成的损失由发包人承担,延误的工期相应顺延。  本款规定同样适用于由工程师代表发出的指令、通知。  6.3工程师应按合同约定,及时向承包人提供所需指令、批准并履行约定的其他义务。由于工程师未能按合同约定履行义务造成工期延误,发包人应承担延误造成的追加合同价款,并赔偿承包人有关损失,顺延延误的工期。  6.4如需更换工程师,发包人应至少提前7天以书面形式通知承包人,后任继续行使合同文件约定的前任的职权,履行前任的义务。共214页第152页 ┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊  7、项目经理  7.1项目经理的姓名、职务在专用条款内写明。  7.2承包人依据合同发出的通知,以书面形式由项目经理签字后送交工程师,工程师在回执上签署姓名和收到时间后生效。  7.3项目经理按发包人认可的施工组织设计(施工方案)和工程师依据合同发出的指令组织施工。在情况紧急且无法与工程师联系时,项目经理应当采取保证人员生命和工程、财产安全的紧急措施,并在采取措施后48小时内向工程师报告。责任在发包人或第三人,由发包人承担由此发生的追加合同价款,相应顺延工期;责任在承包人,由承包人承担费用,不顺延工期。  7.4承包人如需要更换项目经理,应至少提前7天以书面形式通知发包人,并征得发包人同意。后任继续行使合同文件约定的前任的职权,履行前任的义务。  7.5发包人可以与承包人协商,建议更换其认为不称职的项目经理。  8、发包人工作  8.1发包人按专用条款约定的内容和时间完成以下工作:  (1)办理土地征用、拆迁补偿、平整施工场地等工作,使施工场地具备施工条件,在开工后继续负责解决以上事项遗留问题;  (2)将施工所需水、电、电讯线路从施工场地外部接至专用条款约定地点,保证施工期间的需要;  (3)开通施工场地与城乡公共道路的通道,以及专用条款约定的施工场地内的主要道路,满足施工运输的需要,保证施工期间的畅通;  (4)向承包人提供施工场地的工程地质和地下管线资料,对资料的真实准确性负责;  (5)办理施工许可证及其他施工所需证件、批件和临时用地、停水、停电、中断道路交通、爆破作业等的申请批准手续(证明承包人自身资质的证件除外);  (6)确定水准点与座标控制点,以书面形式交给承包人,进行现场交验;  (7)组织承包人和设计单位进行图纸会审和设计交底;共214页第152页 ┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊  (8)协调处理施工场地周围地下管线和邻近建筑物、构筑物(包括文物保护建筑)、古树名木的保护工作、承担有关费用;  (9)发包人应做的其他工作,双方在专用条款内约定。8.2发包人可以将8.1款部分工作委托承包人办理,双方在专用条款内约定,其费用由发包人承担。8.3发包人未能履行8.1款各项义务,导致工期延误或给承包人造成损失的,发包人赔偿承包人有关损失,顺延延误的工期。  9、承包人工作  9.1承包人按专用条款约定的内容和时间完成以下工作:  (1)根据发包人委托,在其设计资质等级和业务允许的范围内,完成施工图设计或与工程配套的设计,经工程师确认后使用,发包人承担由此发生的费用;  (2)向工程师提供年、季、月度工程进度计划及相应进度统计报表;  (3)根据工程需要,提供和维修非夜间施工使用的照明、围栏设施,产负责安全保卫;  (4)按专用条款约定的数量和要求,向发包人提供施工场地办公和生活的房屋及设施,发包人承担由此发生的费用;  (5)遵守政府有关主管部门对施工场地交通、施工噪音以及环境保护和安全生产等的管理规定,按规定办理有关手续,并以书面形式通知发包人,发包人承担由此发生的费用,因承包人责任造成的罚款除外;  (6)已竣工工程未交付发包人之前,承包人按专用条款约定负责已完工程的保护工作,保护期间发生损坏,承包人自费予以修复;发包人要求承包人采取特殊措施保护的工程部位和相应的追加合同价款,双方在专用条款内约定;  (7)按专用条款约定做好施工场地地下管线和邻近建筑物、构筑物(包括文物保护建筑)、古树名木的保护工作;  (8)保证施工场地清洁符合环境卫生管理的有关规定,交工前清理现场达到专用条款约定的要求,承担因自身原因违反有关规定造成的损失和罚款;共214页第152页 ┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊  (9)承包人应做的其他工作,双方在专用条款内约定。  9.2承包人未能履行9.1款各项义务,造成发包人损失的,承包人赔偿发包人有关损失。  三、施工组织设计和工期  10、进度计划  10.1承包人应按专用条款约定的日期,将施工组织设计和工程进度计划提交修改意见,逾期不确认也不提出书面意见的,视为同意。  10.2群体工程中单位工程分期进行施工的,承包人应按照发包人提供图纸及有关资料的时间,按单位工程编制进度计划,其具体内容双方在专用条款中约定。  10.3承包人必须按工程师确认的进度计划组织施工,接受工程师对进度的检查、监督。工程实际进度与经确认的进度计划不符时,承包人应按工程师的要求提出改进措施,经工程师确认后执行。因承包人的原因导致实际进度与进度计划不符,承包人无权就改进措施提出追加合同价款。11、开工及延期开工11.2因发包人原因不能按照协议书约定的开工日期开工,工程师应以书面形式通知承包人,推迟开工日期。发包人赔偿承包人因延期开工造成的损失,并相应顺延工期。  12、暂停施工  工程师认为确有必要暂停施工时,应当以书面形式要求承包人暂停施工,并在提出要求后48小时内提出书面处理意见。承包人应当按工程师要求停止施工,并妥善保护已完工程。承包人实施工程师作出的处理意见后,可以书面形式提出复工要求,工程师作出的处理意见后,可以书面形式提出复工要求,工程师应当在48小时内给予答复。工程师未能在规定时间内提出处理意见,或收到承包人复工要求后48小时内未予答复,承包人可自行复工。因发包人原因造成停工的,由发包人承担所发生的追加合同价款,赔偿承包人由此造成的损失,相应顺延工期;因承包人原因造成停工的,由承包人承担发生的费用,工期不予顺延。  13、工期延误共214页第152页 ┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊  13.1因以下原因造成工期延误,经工程师确认,工期相应顺延:  (1)发包人未能按专用条款的约定提供图纸及开工条件;  (2)发包人未能按约定日期支付工程预付款、进度款,致使施工不能正常进行;  (3)工程师未按合同约定提供所需指令、批准等,致使施工不能正常进行;  (4)设计变更和工程量增加;  (5)一周内非承包人原因停水、停电、停气造成停工累计超过8小时;  (6)不可抗力;  (7)专用条款中约定或工程师同意工期顺延的其他情况。  13.2承包人在13.1款情况发生后14天内,就延误的工期以书面形式向工程师提出报告。工程师在收到报告后14天内予以确认,逾期不予确认也不提出修改意见,视为同意顺延工期。  14、工程竣工  14.1承包人必须按照协议书约定的竣工日期或工程师同意顺延的工期竣工。  14.2因承包人原因不能按照协议书约定的竣工日期或工程师同意顺延的工期竣工的,承包人承担违约责任。  14.3施工中发包人如需提前竣工,双方协商一致后应签订提前竣工协议,作为合同文件组成部分。提前竣工协议应包括承包人为保证工程质量和安全采取的措施、发包人为提前竣工提供的条件以及提前竣工所需的追加合同价款等内容。  四、质量与检验  15、工程质量  15.1工程质量应当达到协议书约定的质量标准,质量标准的评定以国家或行业的质量检验评定标准为依据。因承包人原因工程质量达不到约定的质量标准,承包人承担违约责任。  15.2共214页第152页 ┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊双方对工程质量有争议,由双方同意的工程质量检测机构鉴定,所需费用及因此造成的损失,由责任方承担。双方均有责任,由双方根据其责任分别承担。  16、检查和返工  16.1承包人应认真按照标准、规范和设计图纸要求以及工程师依据合同发出的指令施工,随时接受工程师的检查检验,为检查检验提供便利条件。  16.2工程质量达不到约定标准的部分,工程师的要求拆除和重新施工,直到符合约定标准。因承包人原因达不到约定标准,由承包人承担拆除和重新施工的费用,工期不予顺延。  16.3工程师的检查检验不应影响施工正常进行。如影响施工正常进行,检查检验不合格时,影响正常施工的费用由承包人承担。除此之外影响正常施工的追加合同价款由发包人承担,相应顺延工期。  16.4因工程师指令失误或其他非承包人原因发生的追加合同价款,由发包人承担。  17、隐蔽工程和中间验收  17.1工程具备隐蔽条件或达到专用条款约定的中间验收部位,承包人进行自检,并在隐蔽或中间验收前48小时以书面形式通知工程师验收。通知包括隐蔽和中间验收的内容、验收时间和地点。承包人准备验收记录,验收合格,工程师在验收记录上签字后,承包人可进行隐蔽和继续施工。验收不合格,承包人在工程师限定的时间内修改后重新验收。  17.2工程师不能按时进行验收,应在验收前24小时以书面形式向承包人提出延期要求,延期不能超过48小时。工程师未能按以上时间提出延期要求,不进行验收,承包人可自行组织验收,工程师应承认验收记录。  17.3经工程师验收,工程质量符合标准、规范和设计图纸等要求,验收24小时后,工程师不在验收记录上签字,视为工程师已经认可验收记录,承包人可进行隐蔽或继续施工。  18、重新检验共214页第152页 ┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊  无论工程师是否进行验收,当其要求对已经隐蔽的工程重新检验时,承包人应按要求进行剥离或开孔,并在检验后重新覆盖或修复。检验合格,发包人承担由此发生的全部追加合同价款,赔偿承包人损失,并相应顺延工期。检验不合格,承包人承担发生的全部费用,工期不予顺延。  19、工程试车  19.1双方约定需要试车的,试车内容应与承包人承包的安装范围相一致。  19.2设备安装工程具备单机无负荷试车条件,承包人组织试车,并在试车前48小时以书面形式通知工程师。通知包括试车内容、时间、地点。承包人准备试车记录,发包人根据承包人要求为试车提供必要条件。试车合格,工程师在试车记录上签字。  19.3工程师不能按时参加试车,须在开始试车前24小时以书面形式向承包人提出延期要求,不参加试车,应承认试车记录。  19.4设备安装工程具备无负荷联动试车条件,发包人组织试车,并在试车内容、时间、地点和对承包人的要求,承包人按要求做好准备工作。试车合格,双方在试车记录上签字。  19.5双方责任  (1)由于设计原因试车达不到验收要求,发包人应要求设计单位修改设计,承包人按修改后的设计重新安装。发包人承担修改设计、拆除及重新安装的全部费用和追加合同价款,工期相应顺延。  (2)由于设备制造原因试车达不到验收要求,由该设备采购一方负责重新购置或修理,承包人负责拆除和重新安装。设备由承包人采购的,由承包人承担修理或重新购置、拆除及重新安装的费用,工期不予顺延;设备由发包人采购的,发包人承担上述各项追加合同价款,工期相应顺延。  (3)由于承包人施工原因试车不到验收要求,承包人按工程师要求重新安装和试车,并承担重新安装和试车的费用,工期不予顺延。  (4)试车费用除已包括在合同价款之内或专用条款另有约定外,均由发包人承担。  (5)工程师在试车合格后不在试车记录上签字,试车结束24小时后,视为工程师已经认可试车记录,承包人可继续施工或办理竣工手续。共214页第152页 ┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊  19.6投料试车应在工程竣工验收后由发包人负责,如发包人要求在工程竣工验收前进行或需要承包人配合时,应征得承包人同意,另行签订补充协议。  五、安全施工  20、安全施工与检查  20.1承包人应遵守工程建设安全生产有关管理规定,严格按安全标准组织施工,并随时接受行业安全检查人员依法实施的监督检查,采取必要的安全防护措施,消除事故隐患。由于承包人安全措施不力造成事故的责任和因此发生的费用,由承包人承担。  20.2发包人应对其在施工场地的工作人员进行安全教育,并对他们的安全负责。发包人不得要求承包人违反安全管理的规定进行施工。因发包人原因导致的安全事故,由发包人承担相应责任及发生的费用。  21、安全防护  21.1承包人在动力设备、输电线路、地下管道、密封防震车间、易燃易爆地段以及临街交通要道附近施工时,施工开始前应向工程师提出安全防护措施,经工程师认可后实施,防护措施费用由发包人承担。  21.2实施爆破作业,在放射、毒害性环境中施工(含储存、运输、使用)及使用毒害性、腐蚀性物品施工时,承包人应在施工前14天以书面通知工程师,并提出相应的安全防护措施,经工程师认可后实施,由发包人承担安全防护措施费用。  22、事故处理  22.1发生重大伤亡及其他安全事故,承包人应按有关规定立即上报有关部门并通知工程师,同时按政府有关部门要求处理,由事故责任方承担发生的费用。  22.2发包人承包人对事故责任有争议时,应按政府有关部门的认定处理。  六、合同价款与支付  23、合同价款及调整  23.1共214页第152页 ┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊招标工程的合同价款由发包人承包人依据中标通知书中的中标价格在协议书内约定。非招标工程的合同价款由发包人承包人依据工程预算书在协议书内约定。  23.2合同价款在协议书内约定后,任何一方不得擅自改变。下列三种确定合同价款的方式,双方可在专用条款内约定采用其中一种:  (1)固定价格合同。双方在专用条款内约定合同价款包含的风险范围和风险费用的计算方法,在约定的风险范围内合同价款不再调整。风险范围以外的合同价款调整方法。应当在专用条款内约定。  (2)可调价格合同。合同价款可根据双方的约定而调整,双方在专用条款内约定合同价款调整方法。  (3)成本加酬金合同。合同价款包括成本和酬金两部分,双方在专用条款内约定成本构成和酬金的计算方法。  23.3可调价格合同中合同价款的调整因素包括:  (1)法律、行政法规和国家有关政策变化影响合同价款;  (2)工程造价管理部门公布的价格调整;  (3)一周内非承包人原因停水、停电、停气造成停工累计超过8小时;  (4)双方约定的其他因素。  23.4承包人应当在23.3款情况发生后14天内,将调整原因、金额以书面形式通知工程师,工程师确认调整金额后作为追加合同价款,与工程款同期支付。工程师收到承包人通知后14天内不予确认也不提出修改意见,视为已经同意该项调整。  24、工程预付款  实行工程预付款的,双方应当在专用条款内约定发包人向承包人预付工程款的时间和数额,开工后按约定的时间和比例逐次扣回。预付时间应不迟于约定的开工日期前7天。发包人不按约定预付,承包人在约定预付时间7天后向发包人发出要求预付的通知,发包人收到通知后仍不能按要求预付,承包人可在发出通知后7天停止施工,发包人应从约定应付之日起向承包人支付应付款的贷款利息,并承担违约责任。  25、工程量的确认共214页第152页 ┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊  25.1承包人应按专用条款约定的时间,向工程师提交已完工程量的报告。工程师接到报告后7天内按设计图纸核实已完工程量(以下称计量),并在计量前24小时通知承包人,承包人为计量提供便利条件并派人参加。承包人收到通知后不参加计量,计量结果有效,作为工程价款支付的依据。  25.2工程师收到承包人报告后7天内未进行计量,从第8天起,承包人报告中开列的工程量即视为被确认,作为工程价款支付的依据。工程师不按约定时间通知承包人,致命承包人未能参加计量,计量结果无效。  25.3对承包人超出设计图纸范围和因承包人原因造成返工的工程量,工程师不予计量。  26、工程款(进度款)支付  26.1在确认计量结果后14天内,发包人应向承包人支付工程款(进度款)。按约定时间发包人应扣回的预付款,与工程款(进度款)同期结算。  26.2本通用条款第23条确定调整的合同价款,第31条工程变更调整的合同价款及其他条款中约定的追加合同价款,应与工程款(进度款)同期调整支付。  26.3发包人超过约定的支付时间不支付工程款(进度款),承包人可向发包人发出要求付款的通知,发包人收到承包人通知后仍不能按要求付款,可与承包人协商签订延期付款协议,经承包人同意后可延期支付。协议应明确延期支付的时间和从计量结果确认后第15天起应付款的贷款利息。  26.4发包人不按合同约定支付工程款(进度款),双方又未达成延期付款协议,导致施工无法进行,承包人可停止施工,由发包人承担违约责任。  七、材料设备供应  27、发包人供应材料设备27.1实行发包人供应材料设备的,双方应当约定发包人供应材料设备的一览表,作为本合同附件(附件2)。一览表包括发包人供应材料设备的品种、规格、型号、数量、单价、质量等级、提供时间和地点。27.2发包人按一览表约定的内容提供材料设备,并向承包人提供产品合格证明,对其质量负责。发包人在所供材料设备到贷前24小时,以书面形式通知承包人,由承包人派人与发包人共同清点。共214页第152页 ┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊  27.3发包人供应的材料设备,承包人派人参加清点后由承包人妥善保管,发包人支付相应保管费用。因承包人原因发生丢失损坏,由承包人负责赔偿。  发包人未通知承包人清点,承包人不负责材料设备的保管,丢失损坏由发包人负责。  27.4发包人供应的材料设备与一览表不符时,发包人承担有关责任。发包人应承担责任的具体内容,双方根据下列情况在专用条款内约定:  (1)材料设备单价与一览表不符,由发包人承担所有价差;  (2)材料设备的品种、规格、型号、质量等级与一览表不符,承包人可拒绝接收保管,由发包人运出施工场地并重新采购;  (3)发包人供应的材料规格、型号与一览表不符,经发包人同意,承包人可代为调剂串换,由发包人承担相应费用;  (4)到贷地点与一览表不符,由发包人负责运至一览表指定地点;  (5)供应数量少于一览表约定的数量时,由发包人补齐,多于一览表约定数量时,发包人负责将多出部分运出施工场地;  (6)到贷时间早于一览表约定时间,由发包人承担因此发生的保管费用;到贷时间迟于一览表约定的供应时间,发包人赔偿由此造成的承包人损失,造成工期延误的,相应顺延工期;  27.5发包人供应的材料设备使用前,由承包人负责检验或试验,不合格的不得使用,检验或试验费用由发包人承担。  27.6发包人供应材料设备的结算方法,双方在专用条款内约定。  28、承包人采购材料设备  28.1承包人负责采购材料设备的,应按照专用条款约定及设计和有关标准要求采购,并提供产品合格证明,对材料设备质量负责。承包人在材料设备到货前24小时通知工程师清点。  28.2承包人采购的材料设备与设计标准要求不符时,承包人应按工程师要求的时间运出施工场地,重新采购符合要求的产品,承担由此发生的费用,由此延误的工期不予顺延。共214页第152页 ┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊  28.3承包人采购的材料设备在使用前,承包人应按工程师的要求进行检验或试验,不合格的不得使用,检验或试验费用由承包人承担。28.4工程师发现承包人采购并使用不符合设计和标准要求的材料设备时,应要求承包人负责修复、拆除或重新采购,由承包人承担发生的费用,由此延误的工期不予顺延。28.5承包人需要使用代用材料时,应经工程师认可后才能使用,由此增减的合同价款双方以书面形式议定。  28.6由承包人采购的材料设备,发包人不得指定生产厂或供应商。  八、工程变更  9、工程设计变更  29.1施工中发包人需对原工程设计变更,应提前14天以书面形式向承包人发出变更通知。变更超过原设计标准或批准的建设规模时,发包人应报规划管理部门和其他有关部门重新审查批准,并由原设计单位提供变更的相应图纸和说明。承包人按照工程师发出的变更通知及有关要求,进行下列需要的变更:  (1)更改工程有关部分的标高、基线、位置和尺寸;  (2)增减合同中约定的工程量;  (3)改变有关工程的施工时间和顺序;  (4)其他有关工程变更需要的附加工作。  因变更导致合同价款的增减及造成的承包人损失,由发包人承担,延误的工期相应顺延。  29.2施工中承包人不得对原工程设计进行变更。因承包人擅自变更设计发生的费用和由此导致发包人的直接损失,由承包人承担,延误的工期不予顺延。  29.3承包人在施工中提出的合理化建议涉及到对设计图纸或施工组织设计的更改及对材料、设备的换用,须经工程师同意。未经同意擅自更改或换用时,承包人承担由此发生的费用,并赔偿发包人的有关损失,延误的工期不予顺延。共214页第152页 ┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊  工程师同意采用承包人合理化建议,所发生的费用和获得的收益,发包人承包人另行约定分担或分享。 30、其他变更  合同履行中发包人要求变更工程质量标准及发生其他实质性变更,由双方协商解决。  31、确定变更价款  31.1承包人在工程变更确定后14天内,提出变更工程价款的报告,经工程师确认后调整合同价款。变更合同价款按下列方法进行:  (1)合同中已有适用于变更工程的价格,按合同已有的价格变更合同价款;  (2)合同中只有类似于变更工程的价格,可以参照类似价格变更合同介款;(3)合同中没有适用或类似于变更工程的价格,由承包人提出适当的变更价格,经工程师确认后执行。31.2承包人在双方确定变更后14天内不向工程师提出变更工程价款报告时,视为该项变更不涉及合同价款的变更。  31.3工程师应在收到变更工程价款报告之日起14天内予以确认,工程师无正当理由不确认时,自变更工程价款报告送达之日起14天后视为变更工程价款报告已被确认。  31.4工程师不同意承包人提出的变更价款,按本通用条款第37条关于争议的约定处理。  31.5工程师确认增加的工程变更价款作为追加合同价款,与工程款同期支付。  31.6因承包人自身原因导致的工程变更,承包人无权要求追加合同价款。  九、竣工验收与结算  32、竣工验收  32.1工程具备竣工验收条件,承包人按国家工程竣工验收有关规定,向发包人提供完整竣工资料及竣工验收报告。双方约定由承包人提供竣工图的,应当在专用条款内约定提供的日期和份数。共214页第152页 ┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊  32.2发包人收到竣工验收报告后28天内组织有关单位验收,并在验收后14天内给予认可或提出修改意见。承包人按要求修改,并承担由自身原因造成修改的费用。  32.3发包人收到承包人送交的竣工验收报告后28天内不组织验收,或验收后14天内不提出修改意见,视为竣工验收报告已被认可。  32.4工程竣工验收通过,承包人送交竣工验收报告的日期为实际竣工日期。工程按发包人要求修改后通过竣工验收的,实际竣工日期为承包人修改后提请发包人验收的日期。  32.5发包人收到承包人竣工验收报告后28天内不组织验收,从第29天起承担工程保管及一切意外责任。  32.6中间交工工程的范围和竣工时间,双方在专用条款内约定,其验收程序按本通用条款32.1款至32.4款办理。  32.7因特殊原因,发包人要求部分单位工程或工程部位甩项竣工的,双方另行签订甩项竣工协议,明确双方责任和工程价款的支付方法。  32.8工程未经竣工验收或竣工验收未通过的,发包人不得使用。发包人强行使用时,由此发生的质量问题及其他问题,由发包人承担责任。  33、竣工结算33.1工程竣工验收报告经发包人认可后28天内,承包人向发包人递交竣工结算报告及完整的结算资料,双方按照协议书约定的合同价款及专用条款约定的合同价款调整内容,进行工程竣工结算。33.2发包人收到承包人递交的竣工结算报告及结算资料后28天内进行核实,给予确认或者提出修改意见。发包人确认竣工结算报告通知经办银行向承包人支付工程竣工结算价款。承包人收到竣工结算价款后14天内将竣工工程交付发包人。  33.3发包人收到竣工结算报告及结算资料后28天内无正当理由不支付工程竣工结算价款,从第29天起按承包人同期向银行贷款利率支付拖欠工程价款的利息,并承担违约责任。  33.4发包人收到竣工结算报告及结算资料后28天内不支付工程竣工结算价款,承包人可以催告发包人支付结算价款。发包人在收到竣工结算报告及结算资料后共214页第152页 ┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊56天内仍不支付的,承包人可以与发包人协议将该工程折价,也可以由承包人申请人民法院将该工程依法拍卖,承包人就该工程折价或者拍卖的价款优先受偿。  33.5工程竣工验收报告经发包人认可后28天内,承包人未能向发包人递交竣工结算报告及完整的结算资料,造成工程竣工结算不能正常进行或工程竣工结算价款不能及时支付,发包人要求交付工程的,承包人应当交付;发包人不要求交付工程的,承包人承担保管责任。  33.6发包人承包人对工程竣工结算价款发生争议时,按本通用条款第37条关于争议的约定处理。  34、质量保修  34.1承包人应按法律、行政法规或国家关于工程质量保修的在关规定,对交付发包人使用的工程在质量保修期内承担质量保修责任。  34.2质量保修工作的实施。承包人应在工程竣工验收之前,与发包人签订质量保修书,作为本合同附件(附件3略)。  34.3质量保修书的主要内容包括:  (1)质量保修项目内容及范围;  (2)质量保修期;  (3)质量保修责任;  (4)质量保修金的支付方法。  十、违约、索赔和争议  35、违约  35.1发包人违约。当发生下列情况时:  (1)本通用条款第24条提到的发包人不按时支付工程预付款;  (2)本通用条款第26.4款提到的发包人不按合同约定支付工程款,导致施工无法进行;  (3)本通用条款第33.3共214页第152页 ┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊款提到的发包人无正当理由不支付工程竣工结算价款;  (4)发包人不履行合同义务或不按合同约定履行义务的其他情况。发包人承担违约责任,赔偿因其违约给承包人造成的经济损失,顺延延误的工期。双方在专用条款内约定发包人赔偿承包人损失的计算方法或者发包人应当支付违约金的数额或计算方法。35.2承包人违约。当发生下列情况时:  (1)本通用条款第14.2款提到的因承包人原因不能按照协议书约定的竣工日期或工程师同意顺延的工期竣工;  (2)本通用条款第15.1款提到的因承包人原因工程质量达不到协议书约定的质量标准;  (3)承包人不履行合同义务或不按合同约定履行义务的其他情况。  承包人承担违约责任,赔偿因其违约约发包人造成的损失。双方在专用条款内约定承包人赔偿发包人损失的计算方法或者承包人应当支付违约金的数额可计算方法。  35.3一方违约后,另一方要求违给方继续履行合同时,违约方承担上述违约责任后仍应继续履行合同。  36、索赔  36.1当一方向另一方提出索赔时,要有正当索赔理由,且有索赔事件发生时的有效证据。  36.2发包人未能按合同约定履行自己的各项义务或发生错误以及应由发包人承担责任的其他情况,造成工期延误和(或)承包人不能及时得到合同价款及承包人的其他经济损失,承包人可按下列程序以书面形式向发包人索赔:  (1)索赔事件发生后28天内,向工程师发出索赔意向通知;  (2)发出索赔意向通知后28天内,向工程师提出延长工期和(或)补偿经济损失的索赔报告及有关资料;  (3)工程师在收到承包人送交的索赔报告和有关资料后,于28共214页第152页 ┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊天内给予答复,或要求承包人进一步补充索赔理由和证据;  (4)工程师在收到承包人送交的索赔报告和有关资料后28天内未予答复或未对承包人作进一步要求,视为该项索赔已经认可;  (5)当该索赔事件持续进行时,承包人应当阶段性向工程师发出索赔意向,在索赔事件终了后28天内,向工程师送交索赔的有关资料和最终索赔报告。索赔答复程序与(3)、(4)规定相同。  36.3承包人未能按合同约定履行自己的各项义务或发生错误,给发包人造成经济损失,发包人可按36.2款确定的时限向承包人提出索赔。  37、争议37.1发包人承包人在履行合同时发生争议,可以和解或者要求有关主管部门调解。当事人不愿和解、调解或者和解、调解不成的,双方可以在专用条款内约定以下一种方式解决争议:第一种解决方式:双方达成仲裁协议,向约定的仲裁委员会申请仲裁;  第二种解决方式:向有管辖权的人民法院起诉。  37.2发生争议后,除非出现下列情况的,双方都应继续履行合同,保持施工连续,保护好已完工程:  (1)单方违约导致合同确已无法履行,双方协议停止施工;  (2)调解要求停止施工,且为双方接受;  (3)仲裁机构要求停止施工;  (4)法院要求停止施工。  十一、其他  38、工程分包  38.1承包人按专用条款的约定分包所承包的部分工程,并与分包单位签订分包合同。非经发包人同意,承包人不得将承包工程的任何部分分包。  38.2共214页第152页 ┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊承包人不得将其承包的全部工程转包给他人,也不得将其承包的全部工程肢解以后以分包的名义分别转包给他人。  38.3工程分包不能解除承包人任何责任与义务。承包人应在分包场地派驻相应管理人员,保证本合同的履行。分包单位的任何违约行为或疏忽导致工程损害或给发包人造成其他损失,承包人承担连带责任。  38.4分包工程价款由承包人与分包单位结算。发包人未经承包人同意不得以任何形式向分包单位支付各种工程款项。  39、不可抗力  39.1不可抗力包括因战争、动乱、空中飞行物体坠落或其他非发包人承包人责任造成的爆炸、火灾,以及专用条款约定的风雨、雪、洪、震等自然灾害。  39.2不可抗力事件发生后,承包人应立即通知工程师,产大力所能及的条件下迅速采取措施,尽力减少损失,发包人应协助承包人采取措施。不可抗力事件结束后48小时内承包人向工程师通报受害情况和损失情况,及预计清理和修复的费用。不可抗事件持续发生,承包人应每隔7天向工程师报告一次受害情况。不可抗力事件结束后14天内,承包人向工程师提交清理和修复费用的正式报告及有关资料。  39.3因不可抗力事件导致的费用及延误的工期由双方按以下方法分别承担:  (1)工程本身的损害、因工程损害导致第三人人员伤亡和财产损失以及运至施工场地用于施工的材料和待安装的设备的损害,由发包人承担;  (2)发包人承包人人员伤亡由其所在单位负责,并承担相应费用;  (3)承包人机械设备损坏及停工损失,由承包人承担;  (4)停工期间,承包人应工程师要求留在施工场地的必要的管理人员及保卫人员的费用由发包人承担;  (5)工程所需清理、修复费用,由发包人承担;  (6)延误的工期相应顺延。39.4因合同一方迟延履行合同后发生不可抗力的,不能免除迟延履行方的相应责任。  40、保险共214页第152页 ┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊  40.1工程开工前,发包人为建设工程和施工场内的自有人员及第三人人员生命财产办理保险,支付保险费用。  40.2运至施工场地内用于工程的材料和待安装设备,由发包人办理保险,并支付保险费用。  40.3发包人可以将有关保险事项委托承包人办理,费用由发包人承担。  40.4承包人必须为人事危险作业的职工办理意外伤害保险,并为施工场地内自有人员生命财产和施工机械设备办理保险,支付保险费用。  40.5保险事故发生时,发包人承包人有责任尽力采取必要的措施,防止或者减少损失。  40.6具体投保内容和相关责任,发包人承包人在专用条款中约定。  41、担保  41.1发包人承包人为了全面履行合同,应互相提供以下担保:  (1)发包人向承包人提供履约担保,按合同约定支付工程价款及履行合同约定的其他义务。  (2)承包人向发包人提供履约担保,按合同约定履行自己的各项义务。  41.2一方违约后,另一方可要求提供担保的第三人承担相应责任。  41.3提供担保的内容、方式和相关责任,发包人承包人除在专用条款中约定外,被担保方与担保方还应签订担保合同,作为本合同附件。  42、专利技术及特殊工艺  42.1发包人要求使用专利技术或特殊工艺,就负责办理相应的申报手续,承担申报、试验、使用等费用;承包人提出使用专利技术或特殊工艺,应取得工程师认可,承包人负责办理申报手续并承担有关费用。  42.2擅自使用专利技术侵犯他人专利权的,责任者依法承担相应责任。  43、文物和地下障碍物  43.1共214页第152页 ┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊在施工中发现古墓、古建筑遗址等文物及化石或其他有考古、地质研究等价值的物品时,承包人应立即保护好现场并于4小时内以书面形式通知工程师,工程师应于收到书面通知后24小时内报告当地文物管理部门,发包人承包人按文物管理部门的要求采取妥善保护措施。发包人承担由此发生的费用,顺延延误的工期。如发现后隐瞒不报,致使文物遭受破坏,责任者依法承担相应责任。43.2施工中了现影响施工的地下障碍物时,承包人应于8小时内以书面形式通知工程师,同时提出处置方案,工程师收到处置方案后24小时内予以认可或提出修正方案。发包人承担由此发生的费用,顺延延误的工期。  所发现的地下障碍物有归属单位时,发包人应报请有关部门协同处置。  44、合同解除  44.1发包人承包人协商一致,可以解除合同。  44.2发生本通用条款第26.4款情况,停止施工超过56天,发包人仍不支付工程款(进度款),承包人有权解除合同。  44.3发生本通用条款第38.2款禁止的情况,承包人将其承包的全部工程转包给他人或者肢解以后以分包的名义分别转包给他人,发包人有权解除合同。  44.4有下列情形之一的,发包人承包人可以解除合同:  (1)因不可抗力致使合同无法履行;  (2)因一方违约(包括因发包人原因造成工程停建或缓建)致使合同无法履行。  44.5一方依据44.2、44.3、44.4款约定要求解除合同的,应以书面形式向对方发出解除合同的通知,并在发出通知前7天告知对方,通知到达对方时合同解除。对解除合同有争议的,按本通用条款第37条关于争议的约定处理。  44.6共214页第152页 ┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊合同解除后,承包人应妥善做好已完工程和已购材料、设备的保护和移交工作,按发包人要求将自有机械设备和人员撤出施工场地。发包人应为承包人撤出提供必要条件,支付以上所发生的费用,并按合同约定支付已完工程价款。已经订货的材料、设备由订货方负责退货或解除订货合同,不能退还的货款和因退货、解除订货合同发生的费用,由发包人承担,因未及时退货造成的损失由责任方承担。除此之外,有过错的一方应当赔偿因合同解除给对方造成的损失。  44.7合同解除后,不影响双方在合同中约定的结算和清理条款的效力。  45、合同生效与终止  45.1双方在协议书中约定合同生效方式。  45.2除本通用条款第34条外,发包人承包人履行合同全部义务,竣工结算价款支付完毕,承包人向发包人交付竣工工程后,本合同即告终止。  45.3合同的权利义务终止后,发包人承包人应当遵循诚实信用原则,履行通知、协助、保密等义务。  46、合同份数  46.1本合同正本两份,具有同等效力,由发包人承包人分别保存一份。  46.2本合同副本份数,由双方根据需要在专用条款内约定。  47、补充条款  双方根据有关法律、行政法规规定,结合工程实际经协商一致后,可对本通用条款内容具体化、补充或修改,在专用条款内约定。第三部分专用条款一、词语定义及合同文件2.合同文件及解释顺序合同文件组成及解释顺序:按合同通用条款2.1条执行。3.语言文字和实用法律、标准及规范3.1本合同使用的语言为汉语语言文字。3.2适用法律和法规需要明示的法律、行政法规:《中华人民共和国合同法》、《中华人民共和国建筑法》、《陕西省建设工程质量管理条例》和国务院《建设工程安全生产管理条例》。共214页第152页 ┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊3.3适用标准、规范适用标准、规范的名称:按现行建设工程施工验收规范及质量检验评定标准(详见招标文件第二篇)。4.图纸4.1发包人向承包人提供图纸日期和套数:合同签定当日,向承包人提供图纸贰套(不含中标图纸押金壹套施工图),地质勘测报告、文物普探报告、建设工程规划资料(含规划图)原件各壹套。发包人对图纸的保密要求:未经发包人许可,承包人不得用于本工程以外或转给第三方使用。二、双方一般权利和义务5.工程师5.2监理单位委派的工程师姓名:职务:发包人委托的职权:工程质量全过程监督。需要取得发包人批准才能行使的职权:超出施工图纸范围内的所有工程变更和签证,应提前经发包人现场管理人员和监理签字同意、并及时告知发包人工程主管经理和法人代表签字认可后,方可按变更和签证施工并进入最后决算。5.3发包人派驻的工程师职权:协调工程施工进度,监督工程施工质量。7.项目经理姓名:职务:8.发包人工作8.1发包人应按约定的时间和要求完成以下工作:(1)施工场地具备施工条件的要求及完成的时间:于开工前五日。共214页第152页 ┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊(2)将施工所需的水、电线路接至施工场地的时间、地点和供应要求:于开工前五日(施工用水、电费由承包人全部承担,水电费市场价与综合基价之差价不得记取)。(3)施工场地与公共道路的通道开通时间和要求:于开工前五日。(4)工程地质和地下管线资料的提供时间:于开工前五日。(5)由发包人办理的施工所需证件、批件的名称和完成时间:于开工前三日提供施工许可证等批件。(6)水准点与座标控制点交验要求:于开工前三日。(7)图纸会审和设计交底时间:于开工前十日。(8)协调处理施工场地周围地下管线和邻近建筑物、构筑物(含文物保护建筑)古树名木的保护工作:双方协商解决。(9)双方约定发包人应做的其它工作:无。8.2发包人委托承包人办理的工作:无。9.承包人工作9.1承包人应按约定时间和要求,完成以下工作:(1)需由设计资质等级和业务范围允许的承包人完成的设计文件提交时间:无。(2)应提供计划、报表的名称及完成时间:每月30日前向发包人提供下月工程进度计划表1份。(3)承担施工安全保卫工作及非夜间施工照明的责任和要求:按合同通用条款第9.1条第3款执行。(4)向发包人提供的办公和生活房屋及设施的要求:办公室1间。(5)需承包人办理的有关施工场地交通、环卫和施工噪音管理等手续:按合同通用条款第9.1条第5款执行。(6)已完工程成品保护的特殊要求及费用承担:按合同通用条款第9.1条第6款执行。共214页第152页 ┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊(7)施工场地周围地下管线和邻近建筑物、构筑物(含文物保护建筑)古树名木的保护工作:双方协商解决。(8)施工场地清洁卫生的要求:做到建设行政主管部门文明工地建设要求。(9)双方约定承包人应做的其它工作:工程竣工后10天内向发包人提供本工程竣工资料1份。三、施工组织设计和工期10.进度计划10.1承包人提供施工组织设计和进度计划的时间:开工前10天。工程师确认的时间:开工前7天。10.2群体工程中有关进度计划的要求:无。13.工期延误13.1双方约定工期延误的其它情况:(1)额外附加和变更工程量增加的工期,经发包人和监理方签字认可工期顺延。(2)非承包人原因造成的1天以上停工、窝工,经发包人和监理方签字认可工期顺延,但发包人不增加费用。(3)不可抗力,或其他可能会出现,但不是承包人过失、违约或应负责的其它特殊情况。非上述原因,如承包人不能按合同约定的时间交工,承包人应承担违约责任,发包人有权对承包人拖延的工期按每延迟1天罚违约金人民币1000元。四、质量与验收15.1工程质量应达到协议书约定的质量标准,质量标准的评定以国家或行业的质量检验评定标准为依据。因承包人原因工程质量达不到约定的质量标准,承包人承担违约责任:本工程约定的质量标准为“雁塔杯”,如达不到“雁塔杯”标准的,发包人在决算时罚承包人人民币贰万圆;如达不到国家规定“合格”标准的,发包人在决算时罚承包人人民币壹拾万圆,承包人应无条件返工,直至达到“合格”共214页第152页 ┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊标准,所有返工费用及发包人因承包人违约而造成的损失和对购房人赔偿,均由承包人承担。17.隐蔽工程和中间验收17.1双方约定中间验收部位:按建筑工程质量验收规范要求执行。五、安全施工六、合同价款与支付23.合同价款及调整23.2本合同价款采用固定价合同方式确定。(1)采用固定价格合同,合同价款中包括的风险范围:人工费、原材料费、机械费、施工管理费、规费等由于市场变化和国家政策变化引起的各种费用涨跌。风险费用的计算方法:为零~3%。风险范围以外合同价款调整方法:不调整。23.3双方约定合同价款的其他调整因素:无。24.工程预付款发包人向承包人预付工程款的时间和金额,或占合同价款总额的比例:本工程不预付工程款。25.工程量确认25.1承包人向工程师提交已完工程量报告的时间:每月30日前。26.工程款(进度款)支付双方约定的工程款(进度款)支付的方式和时间:按相关文件实行按月结算。七、材料设备供应27.发包人供应材料设备:无。28.承包人供应材料设备28.1承包人采购材料设备的约定:共214页第152页 ┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊承包方采购须有产品合格证和质保书,经发包方认可。八、工程变更九、竣工验收与结算32.1承包人提供竣工图的约定:竣工后向建设行政管理部门提供竣工图壹套。32.6中间交工工程的范围和竣工时间:无。十、违约、索赔和争议35.违约35.1本合同中关于发包人违约的具体责任如下:本合同通用条款第24条约定发包人违约应承担的违约责任:无。本合同通用条款第26.4款约定发包人违约应承担的违约责任:发包人10日内不按合同约定支付工程进度款,自第11日起该应付工程进度款按银行同期贷款利率支付利息给承包人。本合同通用条款第33.3款约定发包人违约应承担的违约责任:未按双方约定付款,逾期每日向承包人支付应付工程款1.5‰的违约金(以银行转帐支票为准)。双方约定的发包人其他违约责任:无。35.2本合同中关于承包人违约的具体责任如下:本合同通用条款第14.2款约定承包人违约应承担的违约责任:按本合同专用条款第13款执行。双方约定的承包人其他违约责任:无。37.争议37.1双方约定,在履行合同过程中产生争议时:提交西安市仲裁委员会仲裁。十一、其他共214页第152页 ┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊38.工程分包38.1本工程发包人同意承包人分包的工程:不得分包。39.不可抗力39.1双方关于不可抗力的约定:执行本合同通用条款第39.1款规定。40.保险40.6本工程双方约定投保内容如下:(1)发包人投保内容:无。(2)承包人投保内容:按规定。41.担保41.3本工程双方约定担保事项如下:(1)发包人向承包人按国家规定提供履约担保。(2)承包人向发包人按国家规定提供履约担保。(3)双方约定的其他担保事项:无。46.合同份数46.1双方约定合同正副本份数:正本贰份,副本肆份。47.补充条款无附件1:承包人承揽工程项目一览表单位工程名称建设建筑面积(㎡)结构层跨度(M)工程造价(元)开工竣工共214页第152页 ┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊规模数设备安装内容日期日期西安市八十三中学教学楼壹栋4000㎡框架四层合计工程质量保修书发包人(全称):西安市八十三中学承包人(全称):为保证西安市八十三中学教学楼工程(工程名称)在合理使用期限内正常使用,发包人、承包人协商一致签订工程质量保修书。承包人在质量保修期内按照有关管理规定及双方约定承担工程质量保修责任。一、工程质量保修范围和内容:质量保修范围包括地基基础工程、主体结构工程、屋面防水工程、有防水要求的卫生间、房间和外墙面的防渗漏,供暖系统以及电气管线、给排水管道、设备安装和装修工程,和双方约定的其他工程项目。具体保修内容双方约定如下:上述有关质量保修范围和其余土建项目,并包括承包人施工的室外工程。二、质量保修期:共214页第152页 ┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊质量保修期从工程实际竣工之日起计算。分单项竣工验收的工程,按单项工程分别计算质量保修期。双方根据国家有关规定,结合具体工程约定质量保修期如下:1、地基基础工程和主体结构工程,为设计文件规定的该工程的合理使用年限;2、屋面防水工程、有防水要求的卫生间、房间和外墙面的防渗漏,为伍年;3、其余土建项目,为两年;4、供暖系统,为贰个采暖期;5、电气管线、给排水管道、设备安装为贰年;6、室外的给排水暖气管道、地沟和道路工程为贰年;7、其他约定:按国家有关规定执行。三、质量保修责任:1、属于保修范围和内容的项目,承包人应在接到修理通知之日后7天内派人修理。承包人不在约定期限内派人修理,发包人可委托其他人员修理,修理费用从质量保修金内扣除。2、发生须紧急抢修事故(如上水跑水、暖气漏水漏气等),承包人接到事故通知后,应立即到达事故现场抢修。非承包人施工质量引起的事故,抢修费用由发包人承担。3、在国家规定的工程合理使用期限内,承包人应确保地基基础工程和主体结构工程的质量。因承包人原因致使工程在合理使用期限内造成人身和财产损害的,承包人应承担损害赔偿责任。四、保修费用保修费用由造成质量缺陷的责任方承担。五、其它:双方约定的其它工程质量保修事项:无。共214页第152页 ┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊本工程质量保修书作为施工合同的附件,在签订施工合同的同时由发包人、承包人双方共同签署。发包人(公章):承包人(公章):法定代表(签章):法定代表(签章):委托代理人(签字):委托代理人(签字):年月日年月日第二篇技术规范施工及验收规范、质量检验评定标准:(一)施工及验收规范1、建筑工程施工质量验收规范统一标准GB50300-20012、建筑地基基础工程质量验收规范GB50202-20023、砌体工程施工质量验收规范GB50203-20024、混凝土工程施工质量验收规范GB50204-20025、钢结构工程施工质量验收规范GB50205-20026、木结构工程施工质量验收规范GB50206-2002共214页第152页 ┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊7、屋面结构工程施工质量验收规范GB50207-20028、地下防水工程施工质量验收规范GB50208-20029、建筑地面工程施工质量验收规范GB50209-200210、建筑装饰装修工程施工质量验收规范GB50210-200211、建筑给水排水及采暖工程施工质量验收规范GB50242-200212、通风及空调工程施工质量验收规范GB50243-200213、建筑电气工程施工质量验收规范GB50303-200214、自动喷水灭火系统施工及验收规范GB50261-9615、湿陷性黄土地区建筑规范GBJ25-90(二)工程质量检验评定标准1、建筑安装工程质量检验评定标准GBJ300-882、建筑工程质量检验评定标准GBJ301-883、建筑施工安全检查评分标准GBJGJ-99(三)其它与本工程有关的现行工程技术、质量评定标准、施工验收标准及规范。第三篇投标文件格式共214页第152页 ┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊一、一般格式3—1投标函格式致(招标人):1、根据已收到的工程名称为、招标书编号为的招标文件,遵照《中华人民共和国招标投标法》和有关文件的规定,我单位经考察现场并研究上述工程招标文件的投标须知、合同条款、技术规范和其他有关文件后,我公司愿以人民币(大写)的报价,参加该工程的竞标,并按上述文件中的条件承包该工程的施工、确保竣工和交工后承诺的保修期限。2、我公司完全响应招标文件中提出的所有实质性要求。3、我公司同意在招标文件规定的投标期限内,本投标书始终对我公司具有约束力,且随时可以按此投标书中标。4、一旦我公司中标,我公司保证在日历天内竣工并按时移交整个工程,质量标准为“”。5、我们承认最低报价是中标的重要选择,但不是唯一标准。6、除非与贵方另外达成协议并生效,贵方的中标通知书和本投标文件将构成约束我们双方的合同。投标人法定代表人或授权代表人:(签章)共214页第152页 ┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊投标人名称:(盖章)日期:年月日3—2授权委托书本授权委托书声明:我(姓名)系(投标单位名称)的法定代表人,现授权委托(单位名称)的(姓名)为我公司代理人,以本公司的名义参加(招标单位)的(工程名称)工程的投标活动。代理人在开标、评标、合同谈判过程中所签署的一切文件和处理与之有关的一切事务,我均予以承认。代理人无转委托权,特此证明。代理人:性别:年龄:单位:部门:职务:共214页第152页 ┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊投标单位:(盖章)法定代表人(签字、盖章)日期:年月日3—3计划用于本工程的施工设备和周转材料注:以上表格不够可另附页。共214页第152页 ┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊序号设备、材料名称型号制造年份及规定使用年限已使用年限数量自有或租赁3—4拟任本工程的项目经理简历共214页第152页 ┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊姓名年龄专业年限照片学历职称从事项目经理工作年限身份证号码资质证书编号个人荣誉五年来从事项目经理所承担工程情况工程名称建筑面积结构型式开、竣工时间(合同为准)工程质量及评定时间、获奖证书及证明文件共214页第152页 ┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊注:以上表格不够可另附页。二、商务标格式目录一、封面格式1二、投标总价格式2三、投标报价说明格式3四、投标总价明细表格式4五、分部分项工程量清单计价表格式5六、措施项目费用表格式6七、其他项目费用表格式7八、零星工作项目计价表格式8九、分部分项工程量清单综合单价分析表格式9十、主要材料价格表格式10共214页第152页 ┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊格式1西安市八十三中学教学楼工程工程量清单报价表共214页第152页 ┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊投标人:(盖章)法定代表人或委托代理人:(签字盖章)造价工程师及注册证号:(签字盖执业专用章)编制时间:格式2投标总价共214页第152页 ┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊建设单位:工程名称:投标总价:(小写)(大写)投标人:(盖章)法定代表人或委托代理人:(签章)编制时间:格式3共214页第152页 ┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊工程量清单投标报价说明1.本报价依据本工程投标须知和合同文件的有关条款进行编制。2.投标报价汇总表中的价格为完成工程项目的成本、措施费、规费、利润、税金、一定的风险费等全部费用。3.工程量清单未显示脚手架和垂直运输项目,投标人应将脚手架费用和垂直运输费用分别列在分部分项工程量清单计价表中。4.本报价的币种为人民币。共214页第152页 ┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊格式4一、投标总价明细表工程名称:第1页共3页序号单项工程名称报价(元)其中分部分项工程量清单项目费措施项目费其他项目费规费税金1建筑工程2安装工程2-1电气安装2-2给排水安装2-3暖气安装工程投标报价(万元)工程单方造价(万元)共214页第152页 ┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊钢材(t)水泥(t)木材(m³)沥青(t)玻璃(㎡)商品砼(m³)其他格式5二、分部分项工程量清单计价表专业名称:第页共页序号项目编码项目名称计量单位工程数量金额(元)综合单价合价共214页第152页 ┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊本页小计合计格式6三、措施项目费用表专业名称:第页共 页共214页第152页 ┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊序号项目名称金额(元)合计格式7四、其他项目费用表工程名称:共214页第152页 ┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊                                  第页共 页序号项目名称金额(元)1招标人部分:(1)预留金(2)招标人拟供主要材料暂估费用2投标人部分:小计合计格式8共214页第152页 ┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊五、零星工作项目计价表工程名称:第页共页序号名称计量单位数量金额(元)综合单价合价1人工小计2材料小计3机械小计合计共214页第152页 ┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊格式9六、分部分项工程量清单综合单价分析表工程名称:第页共页序号项目编码项目名称工程内容综合单价组成综合单价人工费材料费机械费管理费利润共214页第152页 ┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊格式10主要材料价格表工程名称:第页共页序号材料编码材料名称规格型号等特殊要求单位单价(元)共214页第152页 ┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊共214页第152页 ┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊第四篇工程量清单西安市明德中学教学楼建设工程工程量清单招标人:西安市明德中学法定代表人:XXX(签字盖章)中介机构:西安市招标投标咨询有限公司公司法定代表人:XXX(签字盖章)造价工程师及注册证号:XXX(签字盖职业专用章)编制时间:2010年6月共214页第152页 ┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊填表须知1.工程量清单及其计价格式中所有要求签字、盖章的地方,必须由规定的单位和人员签字、盖章。2.工程量清单及其计价格式中的任何内容不得随意删除或涂改。3.工程师清单计价格式中明列的所有需要填报的单价和合价,投标人均应填报,未填报的单价和合价,视此项费用已包含在工程量清单的其他单价和合价中。4.金额(价格)均应以人民币表示。共214页第152页 ┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊总说明工程名称:西安市明德中学教学楼第1页共1页1.工程概况:明德中学位于西安市咸宁路建筑面积:4085.812㎡檐口标高:14.4m层数:4结构形式:钢筋混凝土框架结构基础类型:钢筋混凝土独立基础2.编制依据明德中学教学楼施工图建设工程工程量清单计价规范陕西省消耗量定额3.材料价格按照参考价目表的价格计入分部分项工程量清单工程名称:西安市明德中学专业:土建工程共214页第152页 ┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊序号项目编码项目名称单位工程量1010101001001平整场地1.现场就地找平㎡1012.6782010101003001挖基础土方1.独立基础2.垫层底面积5.29㎡3.挖土深度1.35m4.弃土运距200mm³399.9243010103001001土方回填(基础)1.基础素土回填2.运输距离200mm³283.4444010103001002室内素土回填1.素土回填2.运输距离200mm³247.045010401002001独立基础1.垫层100厚C15砾石混凝土2.C30混凝土m³116.4860103040010011砖多孔砖墙1.240厚2.非承重烧结多孔砖3.M5水泥砂浆砌筑m³727.2727010402001001矩形柱1.C30混凝土2.截面600×600mmm³301.4648010403002001矩形梁L1m³15.216共214页第152页 ┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊1.C30混凝土2.截面600×250mm9010403002001矩形梁L21.C30混凝土2.截面600×250mmm³2.59210010403002002矩形梁L31.C30混凝土2.截面600×250mmm³91.29611010403002003矩形梁L41.C30混凝土2.截面600×250mmm³15.55212010403002004矩形梁L51.C30混凝土2.截面600×250mmm³60.8413010403002005矩形梁L61.C30混凝土2.截面600×250mmm³60.8414010405002001无梁板1.C30混凝土2.板厚100mmm³350.3415010405008001雨篷1.板厚1002.C30混凝土m³1.00816010406001006直行楼梯C30混凝土㎡127.0317010407001001阳台m³13.38共214页第152页 ┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊C30混凝土18010407002001散水1.60厚C15混凝土撒1:1水泥砂子,压实赶光2.150mm厚3:7灰土垫层,宽出面层300mm㎡131.44219010405007001挑檐板1.板厚1002.C30混凝土m³20.2620010416001001现浇混凝土钢筋(直径10以内)圆钢直径10以内t48.28421010416001002现浇混凝土钢筋(直径10以上)螺纹钢直径10以上t105.86222010702001001屋面卷材防水1.改性沥青卷材热熔法2.25厚1:3水泥砂浆找平层㎡1215.06623010702001001屋面排水管直径100塑料(PVC)排水管,落水口m115.224010803001001屋面保温1.屋面外保温2.100mm聚苯板保温层㎡1105.13250108030010021:6焦渣找坡㎡1105.13共214页第152页 ┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊1:6水泥焦渣找坡最薄处30厚,找2%坡26020102002001卫生间楼地面1.铺10厚100mm×100mm防滑地砖,干水泥擦缝2.30厚1:3干硬性水泥砂浆结合层(内掺建筑胶)3.1.5厚合成高分子涂膜防水层,四周翻起1504.1:3水泥砂浆找坡层,最薄处20厚,坡向地漏,一次抹平5.60厚C15混凝土垫层6.150厚3:7灰土㎡476.1927020102002002地砖楼地面1.铺10厚300mm×300mm地砖地面,干水泥擦缝2.5厚1:2.5水泥砂浆粘结层(内掺建筑胶)3.20厚1:3干硬性水泥砂浆结合层(内掺建筑胶)4.60厚C15混凝土垫层5.150厚3:7灰土㎡3200.06928020106002001块料楼梯面层㎡127.03共214页第152页 ┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊1.C15混凝土2.铺10厚300mm×300mm地砖29020108002001地砖台阶面层1.C15混凝土2.铺10厚300mm×300mm地砖㎡19.4430020201001001内墙抹灰1.10厚1:1:6水泥石灰砂浆打底扫毛2.6厚1:0.3:2.5水泥石灰砂浆压实赶光㎡5045.8231020204003001卫生间瓷砖墙面1.10厚1:3水泥砂浆2.5厚1:2水泥砂浆(掺建筑胶)3.贴瓷砖45mm×195mm,高度1.2m㎡424.3232020202001001柱面一般抹灰1.12厚1:1:6水泥石灰砂浆打底扫毛2.8厚1:1:4水泥石灰砂浆压实赶光㎡978.6833020206003001外墙贴面砖1.6厚1:2水泥砂浆2.12厚1:3水泥砂浆3.8厚100mm×100mm面砖㎡1329.948共214页第152页 ┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊34020301001001天棚抹灰1.素水泥浆(掺建筑胶)一道2.5mm厚水泥石灰砂浆1:0.3:2.53.5mm厚水泥石灰砂浆1:0.3:3㎡5248.37935020301001002挑檐雨棚底抹灰1.素水泥浆(掺建筑胶)一道2.5mm厚水泥石灰砂浆1:0.3:2.53.5mm厚水泥石灰砂浆1:0.3:3㎡117.33236020105003001铺地砖踢脚1、6-10厚铺地砖踢脚,稀水泥浆擦缝2、5厚1:2水泥砂浆(内掺建筑胶)粘结层3、8厚1:3水泥砂浆打底扫毛4、水泥浆一道甩毛(内掺建筑胶㎡281.5537020401001001镶板木门M11000mm×2100mm樘6938020401001002镶板木门M2900mm×2100mm樘1639020404005001玻璃门M31500×2100樘14共214页第152页 ┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊40020404005001玻璃门M42400×2700樘241020406002001铝合金平开窗1.2400×21002.5厚白色玻璃樘1642020406002002铝合金平开窗1.2700×21002.5厚白色玻璃樘7843020406002003铝合金平开窗1.1800×21002.5厚白色玻璃樘1措施项目清单工程名称:西安市明德中学教学楼专业:土建工程共214页第152页 ┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊序号措施项目名称单位数量一通用项目1环境保护项12检验试验、测量放线、定位复测、工程点交、场地清理项13临时设施项14冬雨季施工项15二次搬运及不利施工环境项16脚手架项17混凝土模板及支撑项1二建筑工程8垂直运输及超高降效项1三安全及文明施工项1其他项目清单工程名称:明德中学教学楼专业:土建工程序号项目名称计量单位金额(元)1预留金元400002工程分包和材料购置费元03总承包服务费项04零星工作项目费项60000合计100000共214页第152页 ┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊第三部分投标文件陕西省西安市明德中学教学楼建设工程投标文件投标书编号:××××投标人:××××联系人:××××电话:××××地址:××××共214页第152页 ┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊目录投标函………………………………………………………………….121授权委托书…………………………………………………………….122工程量清单报价表…………………………………………………….123投标总价……………………………………………………………….124工程量清单投标报价说明…………………………………………….125单位工程造价汇总表………………………………………………….126分部分项工程量清单计价表………………………………………….127措施项目费清单计价表………………………………………………….130其他项目清单计价表………………………………………………….131分部分项工程量综合单价分析表……………………………………….132措施项目费(综合单价)分析表……………………………………….147主要材料价格表…………………………………………………………152清单及定额工程量计算表…………………………………………….153共214页第152页 ┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊投标函致(招标人)西安市明德中学:1、根据已收到的工程名称为西安市明德中学教学楼、招标书编号为XXX的招标文件,遵照《中华人民共和国招标投标法》和有关文件的规定,我单位经考察现场并研究上述工程招标文件的投标须知、合同条款、技术规范和其他有关文件后,我公司愿以人民币贰佰捌拾伍万肆佰零叁元陆角叁分(大写)的报价,参加该工程的竞标,并按上述文件中的条件承包该工程的施工、确保竣工和交工后承诺的保修期限。2、我公司完全响应招标文件中提出的所有实质性要求。3、我公司同意在招标文件规定的投标期限内,本投标书始终对我公司具有约束力,且随时可以按此投标书中标。4、一旦我公司中标,我公司保证在120日历天内竣工并按时移交整个工程,质量标准为“长安杯”。5、我们承认最低报价是中标的重要选择,但不是唯一标准。6、除非与贵方另外达成协议并生效,贵方的中标通知书和本投标文件将构成约束我们双方的合同。投标人法定代表人或授权代表人:(签章)XXX投标人名称:(盖章)XXX日期:2010年6月8日共214页第152页 ┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊授权委托书本授权委托书声明:我XXX(姓名)系XXX(投标单位名称)的法定代表人,现授权委托XXX(单位名称)的XXX(姓名)为我公司代理人,以本公司的名义参加西安市明德中学(招标单位)的教学楼建设(工程名称)工程的投标活动。代理人在开标、评标、合同谈判过程中所签署的一切文件和处理与之有关的一切事务,我均予以承认。代理人无转委托权,特此证明。代理人:XXX性别:X年龄:XX单位:XXX部门:XX职务:XX投标单位:(盖章)XXX法定代表人(签字、盖章)XXX日期:2010年6月8日共214页第152页 ┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊西安市明德中学教学楼工程工程量清单报价表投标人:XXX(盖章)法定代表人或委托代理人:XXX(签字盖章)造价工程师及注册证号:XXX(签字盖执业专用章)编制时间:2010年6月8日共214页第152页 ┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊投标总价建设单位:西安市明德中学工程名称:西安市明德中学教学楼投标总价:(小写)2850403.63元(大写)贰佰捌拾伍万肆佰零叁元陆角叁分投标人:XXX(盖章)法定代表人或委托代理人:XXX(签章)编制时间:2010年6月8日共214页第152页 ┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊工程量清单投标报价说明1.本报价依据本工程投标须知和合同文件的有关条款进行编制。2.投标报价汇总表中的价格为完成工程项目的成本、措施费、规费、利润、税金、一定的风险费等全部费用。3.工程量清单未显示脚手架和垂直运输项目,投标人应将脚手架费用和垂直运输费用分别列在分部分项工程量清单计价表中。4.本报价的币种为人民币。单位工程造价汇总表工程名称:西安市明德中学教学楼专业:土建专业序号项目名称基数费率(%)造价(元)1分部分项工程费2187837.8622187837.8622措施项目费280928.839共214页第152页 ┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊(不含安全及文明施工)3其他项目费1000004规费118803.418其中劳保统筹基金1+2+3=2570766.7013.5591296.218失业保险1+2+3=2570766.7010.215398.61医疗保险1+2+3=2570766.7010.4812339.68工商及意外伤害保险1+2+3=2570766.7010.184627.38残疾人就业保险1+2+3=2570766.7010.041028.3工程定额测定费1+2+3=2570766.7010.164113.235安全及文明施工1+2+32.666839.9346工程不含税造价1+2+3+4+52756410.057税金63.4193993.588造价合计6+72850403分部分项工程清单计价表工程名称:西安明德中学教学楼专业:土建工程序号项目编码项目名称单位工程量综合单价合价1010101001001平整场地㎡1012.6782.342369.667共214页第152页 ┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊2010101003001挖基础土方(独立基础)m³399.92414.445774.9033010103001001土方回填(基础)m³283.44419.744706.8854010103001002室内素土回填m³247.0420.054953.1525010401002001独立基础m³116.48301.9435169.976010304001001一砖多孔砖墙m³727.272142.55103672.627010402001001矩形柱m³301.464247.3174555.068010403002001矩形梁L1m³15.216247.313763.0699010403002002矩形梁L2m³2.592247.31641.02810010403002003矩形梁L3m³91.296247.3122578.41411010403002004矩形梁L4m³15.552247.313846.16512010403002005矩形梁L5m³60.84247.3115046.3413010403002006矩形梁L6m³60.84247.3115046.3414010405002001无梁板m³350.34247.3186642.58515010405008001雨篷m³1.008247.31249.28816010406001001直形楼梯㎡127.0366.498446.22517010407001001阳台m³13.38247.313309.00818010407002001散水㎡131.44227.223577.85119010405007001挑檐板m³20.26247.315010.50120010416001001现浇混凝土钢筋(Φ10以内)t48.2844372.84211138.221010416001002t105.8624233.39448155.1共214页第152页 ┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊现浇混凝土钢筋(Φ10以外)22010702001001屋面卷材防水㎡1215.066350.30425637.6223010702001001屋面排水管m115.212.161400.83224010803001001屋面保温㎡1105.1324.1526688.889250108030010021:6焦渣找坡㎡1105.1315.0316610.10426020102002001卫生间楼地面㎡476.1987.7841799.95827020102002002地砖楼地面㎡3200.06960.98195140.2128020106002001块料楼梯面层㎡127.0384.1410688.30429020108002001铺地砖台阶㎡19.4459.711160.76230020201001001内墙抹灰㎡5045.8214.4572912.09931020204003001卫生间瓷砖墙面㎡424.3252.1522128.28832020202001001柱面一般抹灰㎡967.6818.0517466.62433020206003001外墙贴面砖㎡1329.94842.9457107.96734020301001001天棚抹灰㎡5248.37914.1674317.04735020301001002挑檐雨篷底抹灰㎡117.3328.751026.65536020105003001铺地砖踢脚线㎡281.5548.513655.17537020401001001镶板木门M1(1000×2100)樘69195.8813515.7238020401001002镶板木门M2(900×2100)樘16180.682890.8839020404005001玻璃门M3(1500×2100)樘14340.2594763.626共214页第152页 ┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊40020404005002玻璃门M4(2400×2700)樘2631.961263.9241020406001001铝合金推拉窗(带纱)C1(2400×2100)樘161374.17421986.78442020406001002铝合金推拉窗(带纱)C2(2700×2100)樘781358.17105937.2643020406001003铝合金推拉窗(带纱)C3(1800×2100)樘11085.7671085.767合计元2187837.862措施项目费清单计价表工程名称:西安明德中学教学楼专业:土建工程序号项目名称计量单位金额(元)1环境保护项0.002检验试验、测量放线、定位复测、工程点交、场地清理项9087.787共214页第152页 ┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊3临时设施项33805.1254冬雨季施工项16563.595二次搬运及不利施工环境项7066.5876脚手架项18614.667混凝土模板及支撑项186232.468垂直运输及超高降效项11558.639其他项0.00合计(不含安全及文明施工)282928.83910安全及文明施工项66839.934合计349768.773其它项目费清单计价表序号项目名称计量单位金额(元)1预留金元400002工程分包和材料购置费元03总承包服务费项04零星工作项目费项60000合计100000共214页第152页 ┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊零星工作项目计价表序号名称计量单位工程数量1人工工日100小计2材料2.1红砖千块2.52.2净沙m³502.32-4mm砾石m³60小计60000共214页第152页 ┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊分部分项工程量清单综合单价分析表工程名称:西安市明德中学教学楼序号编码编号项目名称单位工程量综合单价基价管理费利润合计1010101001001平整场地㎡1012.6782.341-19平整场地100㎡13.33163.97.86.23177.932010101003001挖基础土方(独立基础)m³399.92414.441-9人工挖地坑挖深(2m)内100m³4.001193.8756.8345.661296.361-33单双轮车运土,每增50m100m³8.0067.933.232.6073.763010103001001土方回填(基础)m³283.44419.74共214页第152页 ┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊1-26回填夯实素土100m³2.831148.4749.3039.611237.381-32单双轮车运土100m³3.45423.0020.1316.18459.311-33运土每增50m100m³6.967.93.232.6073.764010103001002室内素土回填m³247.0420.051-26回填夯实素100m³2.471148.4767.3543.401259.091-32单双轮车运土100m³3.01423.0024.8115.99463.801-33运土每增50m100m³6.0267.933.982.5774.485010401002001独立基础m³116.48301.944-1换C15混凝土垫层m³29.62195.9411.497.41214.844-1换C30普通混凝土m³116.48225.5613.238.52247.31共214页第152页 ┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊60103040010011砖多孔砖墙m³727.272142.553-40非承重黏土多孔砖10m³72.731300.1576.2549.141425.547010402001001矩形柱m³310.464247.314-1换C30普通混凝土m³310.464225.5613.238.52247.318010403002001矩形梁L1m³15.216247.314-1换C30普通混凝土m³15.216225.5613.238.52247.319010403002002矩形梁L2m³2.592247.314-1换C30普通混凝土m³2.592225.5613.238.52247.3110010403002003矩形梁L3m³91.296247.314-1换C30普通混凝土m³91.296225.5613.238.52247.31共214页第152页 ┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊11010403002004矩形梁L4m³15.552247.314-1换C30普通混凝土m³15.552225.5613.238.52247.3112010403002005矩形梁L5m³60.84247.314-1换C30普通混凝土m³60.84225.5613.238.52247.3113010403002006矩形梁L6m³60.84247.314-1换C30普通混凝土m³60.84225.5613.238.52247.3114010405002001无梁板m³350.34247.314-1换C30普通混凝土m³350.34255.5613.238.52247.3115010405008001雨篷m³1.008247.314-1换C30普通混凝土m³1.008255.5613.238.52247.31共214页第152页 ┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊16010406001001直形楼梯㎡127.0366.494-1换C30普通混凝土m³34.15255.5613.238.52247.3117010407001001阳台m³13.38247.314-1换C30普通混凝土m³13.38255.5613.238.52247.3118010407002001散水㎡131.44227.228-27混凝土散水100㎡1.311881.39110.3471.102062.841-283:7灰土回填100m³0.184436.46260.20167.674864.3319010405007001挑檐板m³20.26247.314-1换C30普通混凝土m³20.26255.5613.238.52247.3120010416001001现浇混凝土钢筋(Φt48.2844372.84共214页第152页 ┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊10以内)4-6换圆钢(Φ10以内)t48.2843988.20233.91150.724372.8421010416001002现浇混凝土钢筋(Φ10以外)t105.8624233.394-8换螺纹钢(Φ10以外)t105.8623861.02226.45145.924233.3922010702001001屋面卷材防水㎡1215.06635.309-27改性沥青卷材热熔法100㎡12.152615.00153.3798.832867.28-21找平层,水泥砂浆找平层在填充材料上100㎡12.15604.2735.4422.84662.5523010702001001屋面排水管m115.212.16共214页第152页 ┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊9-68水落管10m11.5277.314.532.9284.769-69水落斗10个0.8195.3411.467.38214.189-73水落口横式10套0.8288.2616.9110.89316.0624010803001001屋面保温㎡1105.1324.159-53挤塑聚苯板保温层10m³11.052202.66129.1983.252415.1250108030010021:6焦渣找坡㎡1105.1315.039-56水泥焦渣找坡层10m³12.841179.7769.1944.591293.5526020102002001卫生间楼地面㎡476.1987.78共214页第152页 ┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊10-68楼地面周长1200mm以内100㎡4.764313.00197.97176.384687.354-1换C15普通混凝土m³28.57195.9411.497.41214.841-28回填夯实3:7灰土100m³0.0124436.46260.20167.674864.339-78改性沥青卷材冷粘法平面100㎡4.762546.87149.3796.262792.527020102002002地砖楼地面㎡3200.06960.9810-68楼地面周长1200mm以内100㎡32.004313.00197.97176.384687.354-1换C15普通混凝土m³192.0195.9411.497.41214.841-28回填夯实3:7灰土100m³0.8044436.46260.20167.674864.3328020106002001块料楼梯面层㎡127.0384.1410-71楼梯100㎡1.276567.27301.44268.577137.284-1换C15普通混凝土m³7.62195.9411.497.41214.8429020108002001铺地砖台阶㎡19.4459.71共214页第152页 ┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊10-68楼地面周长1200mm以内100㎡0.1944313.00197.97176.384687.354-1换C15普通混凝土m³1.17195.9411.497.41214.8430020201001001内墙抹灰㎡5045.8214.4510-262水泥石灰砂浆内砖墙面16mm厚100㎡50.46723.0633.1929.57785.8210-1331乳胶漆抹灰面两遍100㎡50.46606.7527.8524.81659.4131020204003001卫生间瓷砖墙面㎡424.3252.1510-385瓷片面层(水泥砂浆粘贴)砖墙面100㎡4.244798.39220.25196.235214.8732020202001001柱面一般抹灰㎡967.6818.05共214页第152页 ┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊10-267水泥石灰砂浆柱面抹灰100㎡9.681053.6848.3643.091145.1310-1331乳胶漆抹灰面两遍100㎡9.68606.7527.8524.81659.4133020206003001外墙贴面砖㎡1329.94842.9410-417陶瓷面砖(水泥砂浆粘贴)砖墙面100㎡13.2993950.74181.34161.564293.6434020301001001天棚抹灰㎡5248.37914.1610-663现浇天棚水泥石灰砂浆抹灰100㎡52.48695.7331.9328.45756.1210-1331乳胶漆抹灰面两遍100㎡52.48606.7527.8524.81659.4135020301001002挑檐雨篷底抹灰㎡117.3328.75共214页第152页 ┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊10-660水泥砂浆天棚面抹灰100㎡1.17805.0736.9532.92874.9536020105003001铺地砖踢脚线㎡281.5548.510-73换陶瓷地砖踢脚线100㎡2.824462.69204.84182.504850.03370204001005001镶板木门M1(1000×2100)樘69195.88共214页第152页 ┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊7-23木门框制作100㎡1.454621.33271.04174.665067.037-24木门框安装100㎡1.45372.9821.8814.10408.966-42门窗运输(10km以内)100㎡1.45264.5815.5210.00290.107-27木门扇安装100㎡1.45863.0650.6232.62946.30B-1镶板木门樘69502.941.8954.8238020401005002镶板木门M2(900×2100)樘16180.687-23木门框制作100㎡0.34621.33271.04174.665067.037-24木门框安装100㎡0.3372.9821.8814.10408.966-42门窗运输(10km以内)100㎡0.3264.5815.5210.00290.107-27木门扇安装100㎡0.3863.0650.6232.62946.30B-2镶板木门樘16502.941.8954.8239020404005001玻璃门M3(1500×2100)樘14340.259共214页第152页 ┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊7-23木门框制作100㎡0.444621.33271.04174.665067.037-24木门框安装100㎡0.44372.9821.8814.10408.966-42门窗运输(10km以内)100㎡0.44264.5815.5210.00290.107-43全玻璃门安装100㎡0.442069.93121.4078.232269.56B-3玻璃门樘14804.693.0287.7140020404005002玻璃门M4(2400×2700)樘2631.96共214页第152页 ┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊7-23木门框制作100㎡0.134621.33271.04174.665067.037-24木门框安装100㎡0.13372.9821.8814.10408.966-42门窗运输(10km以内)100㎡0.13264.5815.5210.00290.107-430.1378.232269.56全玻璃门安装100㎡2069.93121.40B-4玻璃门樘21005.883.78109.6441020406001001铝合金推拉窗(带纱)C1(2400×2100)樘161374.17410-951换铝合金推拉窗100㎡0.8122624.691038.47925.2324588.3910-954纱窗附在推拉窗上100㎡0.812351.68107.9496.172555.7942020406002002铝合金推拉窗(带纱)C2(2700×2100)樘781538.1710-951换铝合金推拉窗100㎡4.4222624.691038.47925.2324588.3910-954纱窗附在推拉窗上100㎡4.422351.68107.9496.172555.7943020406002003铝合金推拉窗(带纱)C2(1800×樘11085.767共214页第152页 ┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊2100)10-951换铝合金推拉窗100㎡0.0422624.691038.47925.2324588.3910-954纱窗附在推拉窗上100㎡0.042351.68107.9496.172555.79措施项目费(综合单价)分析表工程名称:西安市明德中学教学楼建筑装饰专业序号项目编码项目名称单位数量计算方法计算基础费率(%)合价一通用项目271370.2091环境保护项10.002项19087.787共214页第152页 ┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊检验试验、测量放线、定位自测、工程点交、场地清理2.1人工土石方项1人工费12851.4550.50464.7712.2一般土建项1分部分项工程费1516139.3610.5137777.7952.3装饰项1分部分项工程费658847.0460.1891245.2213临时设施项133805.1253.1人工土石方项1人工费12851.4552.106270.6523.2一般土建项1分部分项工程费1516139.3611.80927426.9613.3装饰项1分部分项工程费658847.0460.9276107.5124冬雨季施工项116563.594.1人工土石方项1人工费12851.4551.206154.9894.2一般土建项1分部分项工程费1516139.3610.91813918.159共214页第152页 ┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊4.3装饰项1分部分项工程费658847.0460.3782490.4425二次搬运及不利施工环境项17066.5875.1人工土石方项1人工费12851.4551.071137.5115.2一般土建项1分部分项工程费1516139.3610.4146276.8175.3装饰项1分部分项工程费658847.0460.099652.25966.1脚手架项118614.6677.1混凝土模板及支撑项1186232.46二建筑工程11558.6388.1垂直运输及超高降效项111558.63共214页第152页 ┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊合计(不含安全及文明施工)一+二282928.839三安全及文明施工项1分部分项工程费+措施费+其他项目费2570766.7012.666839.934合计一+二+三349768.773措施项目费(综合单价)分析表序号编码编号项目名称计量单位工程数量综合单价组成基价管理费利润合计综合单价11脚手架工程项118614.661.113-1外脚手架钢管架15m以内单排100㎡22.576654.1138.3624.72717.161.213-8100㎡5.063357.7920.9813.52392.30共214页第152页 ┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊里脚手架钢管架基本层3.6m1.313-10满堂脚手架100㎡0.918435.0025.5116.44476.952混凝土模板及支撑项1186232.462.14-21独立基础模板m³116.4857.693.382.1863.252.24-35构造柱模板m³310.464129.727.614.90142.232.34-37框架梁模板m³246.336246.9314.489.33270.742.44-58雨篷模板10㎡0.9394.1323.1214.90432.142.54-65台阶模板10㎡1.9157.969.265.97173.192.64-52平板板厚10cm以外m³350.34175.1910.276.62192.093项111558.63共214页第152页 ┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊垂直运输及超高降效3.114-1建筑物垂直运输20m(6层)以内卷扬机施工住宅及服务用房混合结构100㎡10.131040.6661.0339.331141.03主要材料价格表工程名称:西安市明德中学教学楼专业:土建专业序号材料名称规格型号单位单价(元)1非承重烧结多孔砖240×240×115千块8002圆钢筋(综合)T35003螺纹钢(综合)T40004改性沥青防水卷材SBSM2255挤塑聚苯板M220共214页第152页 ┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊6乳胶漆Kg157PV扣板M2208人工费工日建筑工程36装饰工程42共214页第152页 ┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊毕业设计(论文)报告纸清单及定额工程量计算表序号清单编码分项名称单位计算式数量基数L外m(58.5+0.24+17+0.24)*2151.96L中m151.96-4*0.24151L内m一层L内=192.86二~四层L内=181.64S底㎡(58.5+0.24)*(17+0.24)1012.678S净㎡一层S净=1012.678-192.86*0.24-24*0.6*0.6-151*0.24-28*0.6*0.36-4*0.36*0.36=914.945二~四层S净=1012.678-192.86*0.24-24*0.6*0.6-151*0.24-28*0.6*0.36-4*0.36*0.36=917.6381010101001001平整场地㎡1012.6781-19平整场地100㎡1012.678+2*151.96+1613.332010101003001挖基础土方(独立基础)m³2.3*2.3*(1.8-0.45)*56399.924共214页第216页 ┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊毕业设计(论文)报告纸1-9人工挖地坑挖深在(2m)以内100m³4.001-33单(双)轮车运土,每增50m100m³8.003010103001001土方回填(基础)m³399.924-2.08*56283.4441-26回填夯实素土100m³2.831-32单(双)轮车运土100m³2.83*1.223.451-33运土每增50m100m³6.94010103001002室内素土回填m³(0.45-0.1-0.06-0.02)*914.945247.041-26回填夯实素土100m³2.471-32单(双)轮车运土100m³2.47*1.223.011-33运土每增50m100m³6.025010401002001独立基础m³2.1*2.1*0.3+1/6*0.4*【0.5*0.5+(2.1-0.5)*(2.1-0.5)+2.1*2.1】*56116.484-1换m³2.3*2.3*0.1*5629.62共214页第216页 ┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊毕业设计(论文)报告纸C15混凝土垫层4-1换C30砾石混凝土m³116.4860103040010011砖多孔砖墙m³一层S外洞口=141.48其他层外洞口=139.86一层S内洞口=49.14其他层内洞口=49.56一层S外墙=393.96其他层S外墙=393.96一层S内墙=578.58其他层S内墙=544.92V墙=[393.96-141.48+578.58-49.14+(393.96-139.86+544.92-49.56)*3]*0.24727.2723-41非承重黏土多孔砖10m³72.737010402001001矩形柱m³0.6*0.6*(14.4+1.7-0.7)*56310.4644-1换C30普通混凝土m³310.4648010403002001矩形梁L1m³0.25*0.6*6.34*1615.2164-1换C30普通混凝土m³15.2169矩形梁L2m³0.25*0.6*2.16*82.592共214页第216页 ┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊毕业设计(论文)报告纸0104030020024-1换C30普通混凝土m³2.59210010403002003矩形梁L3m³0.25*0.6*6.34*9691.2964-1换C30普通混凝土m³91.29611010403002004矩形梁L4m³0.25*0.6*2.16*4815.5524-1换C30普通混凝土m³15.55212010403002005矩形梁L5m³0.25*0.6*3.9*10460.844-1换C30普通混凝土m³60.8413010403002006矩形梁L6m³0.25*0.6*3.9*10460.844-1换C30普通混凝土m³60.8414010405002001无梁板m³[1012.678*4-(7.3-0.96)*0.25*28*4-2.16*0.25*14*4-(4.5-0.48-0.3)*0.25*8*4-(4.5-0.6)*0.25*44*4-0.6*0.6*96*4]*0.1350.344-1换C30普通混凝土m³350.34共214页第216页 ┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊毕业设计(论文)报告纸15010405008001雨篷m³0.1*1.0*9.0+0.1*0.1*(0.9+0.9+9.0)1.0084-1换C30普通混凝土m³1.00816010406001001直行楼梯㎡4.97*4.26*2*3127.034-1换C30普通混凝土m³127.03×0.268834.1517010407001001阳台m³[7.8*1.5*0.1+(7.6+1.5+1.5)*0.1*1.0]*613.384-1换C30普通混凝土m³13.3818010407002001散水㎡(151.96-10.2-3.6-3.6)*0.95+0.95*0.95*4131.4428-27混凝土散水100㎡1.311-283:7灰土回填100m³0.1*(151.96+4*1.3-17.4)*1.3=18.170.1819010405007001挑檐板m³(151.96+0.7*4)*0.7*0.1+[151.96+(0.7-0.05)*8]*0.1*0.620.264-1换C30普通混凝土m³20.2620010416001001现浇混凝土钢筋(Φ10以内)t独立基础g1=116.48×0.052=6.057框架柱g2=310.464×0.050=15.52348.284共214页第216页 ┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊毕业设计(论文)报告纸框架梁g3=246.336×0.043=10.592无梁板g4=350.34×0.03=10.510雨篷g5=1.008*0.034=0.034楼梯g6=127.03*0.036=4.573阳台g7=13.38*0.032=0.428挑檐g8=20.26*0.028=0.5674-6换圆钢(Φ10以内)t48.28421010416001002现浇混凝土钢筋(Φ10以上)t116.48*0.120+310.464*0.100+246.336*0.100+350.34*0.07+1.008*0.07+127.03*0.084+13.38*0.07105.8624-8换螺纹钢(Φ10以外)t105.86222010702001001屋面卷材防水㎡1012.678+(151.96+4*0.7)*0.7+(151.96+8*0.6)*0.61215.0669-27改性沥青卷材热熔法100㎡12.158-21找平层,水泥砂浆找平层在填充材料上100㎡12.1523010702001001屋面排水管m14.4*8115.29-68水落管10m11.52共214页第216页 ┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊毕业设计(论文)报告纸9-69水落斗10个0.89-73水落口横式10套0.824010803001001屋面保温㎡1012.678+(151.69+4*0.6)*0.61105.139-53挤塑聚苯板保温层10m³1105.13×0.1=110.51311.05250108030010021:6焦渣找坡㎡1012.678+(151.69+4*0.6)*0.61105.139-56水泥焦渣找坡层10m³1105.13×(0.03+2%×17.24/4)=128.4212.8426020102002001卫生间楼地面㎡[(7.3-0.24)*(9-0.48)-0.36*0.36*2-0.36*0.18*6]*8476.1910-68楼地面周长1200mm以内100㎡4.764-1换C15普通混凝土m³476.19×0.06=28.5728.571-28回填夯实3:7灰土100m³476.19×0.01/4=1.190.0129-78改性沥青卷材冷粘法平面100㎡4.76共214页第216页 ┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊毕业设计(论文)报告纸27020102002002地砖楼地面㎡914.945+917.638*3-476.19+0.7*8.4+0.7*1.8*23200.06910-68楼地面周长1200mm以内100㎡32.004-1换C15普通混凝土m³3200.069×0.06=192.0192.01-28回填夯实3:7灰土100m³(914.945-476.19/4+5.88+2.52)×0.1=80.40.80428020106002001块料楼梯面层㎡127.0310-71楼梯100㎡1.274-1换C15普通混凝土m³127.03×0.06=7.627.6229020108002001铺地砖台阶㎡(9+0.6*2)*1.6-0.7*8.7+[(2.4+0.6*2)*1.6-0.7*1.8]*219.4410-68楼地面周长1200mm以内100㎡0.1944-1换C15普通混凝土m³19.44×0.061.1730020201001001内墙抹灰㎡S一层=5045.82共214页第216页 ┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊毕业设计(论文)报告纸(578.58-49.14)*2+393.96-141.48=1311.36S二三四层=(544.92-49.56)*2+393.96-139.86=1244.82S=1311.36+1244.82*3=5045.8210-262水泥石灰砂浆内砖墙面16mm厚100㎡50.4610-1331乳胶漆抹灰面两遍100㎡50.4631020204003001卫生间瓷砖墙面㎡S={[(7.3+4.5)*2-0.9]*1.2-2.4*0.3}*16424.3210-385瓷片面层(水泥砂浆粘贴)砖墙面100㎡4.2432020202001001柱面一般抹灰㎡(0.36+0.36)*(14.4-0.4)*8+(0.6+0.36+0.36)*(14.4-0.4)*48967.6810-267水泥石灰砂浆柱面抹灰100㎡9.6810-1331乳胶漆抹灰面两遍100㎡9.6833020206003001外墙贴面砖㎡472.752-141.48+(472.752-139.86)*31329.94810-41713.299共214页第216页 ┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊毕业设计(论文)报告纸陶瓷面砖(水泥砂浆粘贴)砖墙面100㎡34020301001001天棚抹灰㎡梁两侧面积=0.5*6.34*16+2*0.5*2.16*56+2*0.5*3.9*208+2*0.5*6.34*96=1580.52S净=914.945+917.638*3=3667.859S=1580.52+3667.859=5248.3795248.37910-663现浇天棚水泥石灰砂浆抹灰100㎡52.4810-1331乳胶漆抹灰面两遍100㎡52.4835020301001002挑檐雨棚底抹灰㎡(151.96+4*0.7)*0.7+1.0+9117.33210-660水泥砂浆天棚面抹灰100㎡1.1736020105003001铺地砖踢脚线㎡(151-7.8)*0.15+(7.3*14*2+4.5*20*2-1.0*18*2-4*0.9)*0.15+[(151-3)*0.15+(7.3*11*2+4.5*22*2-1.0*17*2-4*0.9-1.5*2*2)*0.15]*3281.5510-73换陶瓷地砖踢脚线100㎡2.8237020401005001镶板木门M1(1000×2100)樘69共214页第216页 ┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊毕业设计(论文)报告纸7-23木门框制作100㎡1.457-24木门框安装100㎡1.456-42门窗运输(10km以内)100㎡1.0×2.1×69=144.901.457-27普通平开门,木门扇安装100㎡1.45B-1镶板木门樘6938020401005002镶板木门M2(900×2100)樘167-23木门框制作100㎡0.37-24木门框安装100㎡0.36-42门窗运输(10km以内)100㎡0.9×2.1×16=30.240.37-27普通平开门,木门扇安装100㎡0.3B-2镶板木门樘1639樘14共214页第216页 ┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊毕业设计(论文)报告纸020404005001玻璃门(1500×2100)M37-23木门框制作100㎡0.447-24木门框安装100㎡0.446-42门窗运输(10km以内)100㎡1.5×2.1×14=44.10.447-41全玻璃门安装100㎡0.44B-3玻璃门樘1440020404005002玻璃门(2400×2700)M4樘27-23木门框制作100㎡0.137-24木门框安装100㎡0.136-42门窗运输(10km以内)100㎡2.4*2.7*2=12.960.137-41全玻璃门安装100㎡0.13B-4玻璃门樘2共214页第216页 ┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊毕业设计(论文)报告纸41020406001001铝合金推拉窗(带纱)C1(2400×2100)樘1610-951铝合金推拉窗100㎡2.4*2.1*16=80.640.8110-954纱窗附在推拉窗上100㎡0.8142020406001002铝合金推拉窗(带纱)C2(2700×2100)樘7810-951铝合金推拉窗100㎡2.7*2.1*78=442.264.4210-954纱窗附在推拉窗上100㎡4.4243020406001003铝合金推拉窗(带纱)C3(1800×2100)樘110-951铝合金推拉窗100㎡1.8*2.1=3.780.0410-954纱窗附在推拉窗上100㎡0.04共214页第216页 ┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊毕业设计(论文)报告纸第四部分技术标施工组织设计目录一、综合说明………………………………………………………………167二、施工布置及施工准备…………………………………………………170三、施工总平面图布置……………………………………………………172四、主要分部分项工程施工方案…………………………………………173五、保证工期、质量、安全、文明施工和减少扰民的技术措施………187六、主要机具、设备选用及材料进场计划………………………………199七、项目组织结构图………………………………………………………202共214页第216页 ┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊毕业设计(论文)报告纸一、综合说明1工程概况(1)工程名称:西安市明德中学教学楼(2)建设地点:西安市(3)计划工期:120天(4)使用性质:教学楼。(5)建筑面积:4000㎡(允许误差5%)(6)建筑层数:四层(7)外墙装修:白色陶瓷面砖(8)内墙装修:抹灰墙面、瓷砖墙面(9)楼地面:地砖2工程特点本工程设计为钢筋混凝土框架结构。建筑物属于二级耐火等级,八度设防,工程合理使用年限为50年,建筑物地处西安市咸宁路,不考虑地震作用,不考虑雪荷载和积灰荷载,填充墙采用烧结多孔砖。共214页第216页 ┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊毕业设计(论文)报告纸3编制依据(1)国家现行建筑安装工程施工及验收规范、规程,西安建筑工程预算定额及建筑施工手册。(2)《全国统一建筑工程基础定额西安单位估价表》(1998版)和四类工程取费标准。(3)《西安市建设工程造价信息》2006年2期。(4)本工程招标单位提供的招标文件。(5)与本工程有关的法律、法规、方针和政策。(6)与本工程有关的规程、规范、施工工艺、技术标准。(7)与该工程有关的全国通用标准图集和相关的地区标准图集。(1)严格执行基建程序、发挥技术优势,全面执行“精心施工,科学管理,创一流精品,让顾客满意”质量方针,尽快发挥业主的投资效果。(8)《毕业任务书》及有关文件资料。4编制原则(2)遵循建筑施工工艺及其技术规律,坚持合理的施工程序和施工顺序。(3)合理利用先进的机械设备,减轻劳动强度,提高劳动生产率,加快工程施工进度。(4)科学地安排施工顺序,采用平行流水作业法组织施工,保证施工的连续性和均衡性,充分发挥人力、物力作用。(5)科学地安排雨季、高温施工项目,努力缩短工期,不断降低工程成本。(6)坚持质量第一,全面执行ISO9001-2000国际标准化管理体系,确保工程质量和安全,切实贯彻执行国家施工验收规范、操作规程和制度。(7)加强工程进度的科学性、计划性的管理,合理安排机械、材料、劳动力的进退场,确保现场文明、整洁及工程的正常施工。共214页第216页 ┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊毕业设计(论文)报告纸(8)发挥“团结、务实、拼搏、创新”的企业精神,坚持质量第一、用户至上的宗旨。(9)遵循国家及当地政府有关环保精神,采取有效措施,减少环境污染,降低噪音。(10)严格遵守国家及当地政府有关消防要求,做好消防工作。5本工程采用的技术规范本工程施工将贯彻现行建筑施工规范要求,对分项、分部及单位工程的质量评定严格按《建筑工程质量检验评定标准》进行,确保工程创优。应用于本工程土建、安装施工的主要技术规范:1、工程测量规范:GB50026-932、建筑地基基础工程施工质量验收规范:GB50202-20023、钢筋焊接及验收规程:JGJ18-964、混凝土强度检验评定标准:GB107-935、混凝土结构工程施工质量验收规范:GB50204-20026、砌体工程施工质量验收规范:GB50203-20027、屋面工程质量验收规范:GB50207-20028、建筑装饰装修工程质量验收规范:GB50210-20019、建筑地面工程施工质量验收规范:GB50209—200210、建筑工程施工质量验收统一标准:GB50300-200111、建设工程施工现场供用电安全规范:GB50194-9312、建筑施工扣件式钢管脚手架安全技术规范:JGJ130-200113、建筑施工高处作业安全技术规范:JGJ80—9114、建筑机械使用安全技术规程:JGJ33—96共214页第216页 ┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊毕业设计(论文)报告纸15、建筑施工安全检验标准:JGJ59—99二、施工部署及施工准备我公司如能中标,将贯彻“质量第一、信誉至上”的宗旨,加强项目管理,严格履行合同,确保业主满意。为了使本工程在甲方要求工期内完成,并在施工中合理安排劳动力和施工机具,降低成本。基础和楼板砼浇筑要求每段一次完成,在人力、机械、材料各方面尽可能使各个施工段的工序协调一致。1施工管理目标该工程均按国家优良工程等级标准进行施工,确保建设单位对工程工期、质量、安全要求。(1)工期管理目标本工程总工期120天,劳动力不均衡系数控制在1.55以内。(2)质量管理目标争取优良工程。在施工过程中,争取做到交替有序,计划周密,组织QC小组,精心施工,认真细致地抓紧抓好工程进度、工程质量,特别是主体工程,屋面工程及装修工程,应按照优良标准制定周密底施工方案,确保结构及观感质量达优。(3)安全管理目标安全管理目标:死亡和重伤事故确保为零,确保安全评分达到优良标准。2施工现场项目组织机构共214页第216页 ┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊毕业设计(论文)报告纸为实现实工程工期和质量目标,获得良好的工程质量和社会声誉,我公司将该工程列为重点工程组织施工,并根据该工程项目的性质和特点,实行项目法施工管理,拟派具有丰富建筑施工管理经验的黄新君任项目经理。在施工过程中,保证项目经理一定到岗,且不同时承担另一个项目。项目班子将以项目经理为首,配备总工程师(技术负责人)、副项目经理、施工员、质安员、材料员、预算员,各专业及材料试验等专职人员,全面负责该工程的施工、技术、进度、安全、质量、材料、文明施工及消防等工作。由项目经理负责组织具体实施,落实到现场具体人员,并定期召开技术安全、工程协调会议,提高工程质量,加快工程进度。同时各职能部门除按职能范围对现场施工工作进行监督外,还应协助项目经理调动公司内部人力、物力、财力等生产资源;保证该项目的全部后勤补给工作,使本工程能按期完工交付业主使用。3施工准备(1)技术准备工作1)组织人员进场。在签订进场协议后立即组织进场,按施工管理架构配备有关人员,建立具有施工经验、工作效率高的工地项目班子,确保工程管理质量。2)测量放线。根据甲方提供的轴线控制点进行复测,经甲方复核后正式放线。平面主轴线网放出后,需经项目部进行复核,才能正式使用,如发现轴线与设计图有出入,必须请甲方、设计解决后才能开始施工。3)按施工要求及场地条件配置施工机械,施工前提早插入施工机械安装调试工作。4)根据会审后的施工图纸编制工程施工组织设计,经公司有关部门审批后,甲方批准后开工。5)关键复杂的工序需编制专门的单项施工方案。特别是在施工前必须将土建施工与安装工程相互之间的配合要求予以明确及理顺,以保证土建安装工程施工的相互协调和配合。(2)生产准备工作1)要取得建设单位配合,及时办理施工许可证用标牌、夜间施工许可证。2)根据施工总平面布置,搭设临时设施和工人临时宿舍。并布置施工机具和材料的堆放场地。共214页第216页 ┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊毕业设计(论文)报告纸3)按照经审核批准的临电、临水布置图,建立临时供电、供水系统,系统敷设完毕后应依手续办理验收并备案待查。4)进行施工材料、机具、劳动力的组织就位工作。开工前制定材料进场计划,特殊材料和设计指定的材料尽早落实货源,及时组织进场,并提前进行原材料和检验工作和砼及砂浆的试配。由于工期急,所以钢筋加工计划必须提早下达,模板支顶供应量要充足,以满足施工进度要求。5)组织人员进行安全生产教育和技术交底,各部门制定工作计划和作业细则,保证开工前所有准备工作一切准备就绪。(3)劳动力、物资、机械设备准备在施工进场前作好劳动力、物资、机械的使用计划,整体安排详见第6、7章,施工根据实际再作出详细具体的安排。(4)现场临时用水、电需用量计划在施工进场前作好现场临时用水、用电的使用计划,整体安排详见第9章。4施工顺序安排(1)基础施工顺序。平整场地→人工开挖→混凝土基础垫层→片石基础→钢筋混凝土地基梁→土方回填夯实。(2)主体结构施工顺序。主体结构工程阶段的工作,包括绑扎钢筋、支模板、浇筑混凝土和墙体砌筑。主导工序为绑扎钢筋——支柱、梁、板模板——绑梁、板钢筋——浇柱、梁、板、楼梯混凝土。(3)屋面及装饰工程顺序。屋面工程施工顺序为找平层——卷材防水层——保温隔热。由于受劳动量最大限额的限制,屋面工程与装饰工程搭接施工。遵循先湿后干的施工程序,为了保证装饰工程的施工质量,顶棚抹灰、内墙抹灰、楼地面从第三层至第一层搭接流水施工,顺序为天棚抹灰——内墙抹灰——共214页第216页 ┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊毕业设计(论文)报告纸楼地面。室内装饰完工后开始外墙涂料,其中平行搭接门窗安装、门油漆。水电安装与装饰工程穿插进行。三、施工总平面图布置1临时设施布置根据施工总平面图,施工现场范围在简易的围蔽施工,在现场安排在临时设施区——布置施工办公室、宿舍、厨厕、仓库、材料堆放点等。2工地出入口和临时道路场地西面为主要出入口,设门岗及洗车槽,场内的临时道路铺石粉作路基。3施工临水临电布置施工用水、用电甲方各提供1个接驳点。现场用φ50水管沿场地周边分布,组成一供水环路与甲方提供用水接驳点接通,每约50M间距设一水栓.利用拟建化粪池为储水池,供消防和加压用。本工地供电线路采用三相五线制供电系统。线路沿建筑物周边用电杆架空敷设,电线与地面的最小距离为4.5M。四、主要分部分项工程施工方案1测量控制(1)平面控制根据单位提供的平面控制点或基线,用经纬仪定出各轴线,然后于各条主要轴线的两端埋设桩点。在各点位置处打下木桩,并在桩顶钉上小钉作为其准确位置的樗,经检测复核无误后,将桩四周浮土挖去并用混凝土埋固。这些桩点组成本工程的施工平面控制网。水平标高用水准仪根据业主提供基准点引至平面控制网。(2)垂直度控制共214页第216页 ┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊毕业设计(论文)报告纸本工程建筑物高度在30米以内,竖向测量选用外控吊线坠法,用10kg线坠,在±0.00首层地面上以靠近结构四周的轴线点为准,逐层向上悬吊引测,轴线和控制结构的竖向偏差控制在允许范围内。2挖填土方基础施工完毕后,立即回填土方,土方采用人工(斗车)回填。回填粘性土,应在填土层前验填料的含水率。含水量偏高时,可采用翻松晾晒、均匀掺入干土等措施;含水量偏低,可预先洒水湿润,增加压实遍数或使用大功率压实机械压实等措施。回填土应水平分层夯实,采用打夯机夯实,摊铺厚度每层为200MM,压实遍数为3-4遍。打夯之前对填土应初步平整,打夯机依次夯打,均匀分布,不留间隙。填土要掌握好干湿,防止地台下陷。3模板工程(1)材料选用:主要结构模板均采用夹板做模板,梁侧板、梁底板、柱板采用1220*2440*18的夹板;顶架采用门式钢架和可调式钢支顶;模板拉结:和φ12穿墙螺栓。(2)模板安装柱子模板安装:方形柱最大截面为600*600,模板用螺栓夹柱箍夹紧牢固,柱箍间距≤@500。为确保结构几何尺寸准确,符合设计和规范要求,模板制作安装除要求接缝平整和不漏浆外,支撑系统应牢固,具有足够的稳定性,强度和刚度,柱模设斜撑二道,斜撑与支承点成45度角为宜,但不得大于60度,边柱则采用拉杆和支撑设置,通排柱模安装时,应先将柱脚互相搭牢固定,再将两端柱模找平吊直.柱模板底脚应留≥200×200生口模板,以便清理柱模内杂物。主梁模板安装:在柱子上弹出轴线。梁位置和不平线,钉柱头模板,按设计高调整支柱的柱高,然后安装梁底模板,并拉线找平。当梁底板跨度大于或等于4米时,跨中梁底处应按设计要求起拱,如设计无要求时起拱高度为梁跨度的千分之一至三。再安装梁侧模板、压脚板、斜撑等。支顶拉水纵横2-4道(视楼层高度而定),另外,当梁高≥700CM时,梁侧模板需加对拉螺杆。共214页第216页 ┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊毕业设计(论文)报告纸楼面板、梁板模板安装完成经质量验收后,方能扎钢筋。梁钢筋绑扎好需加对拉螺杆,先验收无错漏后,方可以将梁筋沉入模板内,接着绑扎面筋,底筋完成后插入安装线管(预埋),完成线管安装后,铁工绑扎面筋。经验收合格后,焊工加焊固定面筋位置。垫保护层垫块,淋水湿润模板,浇筑砼前搭设桥架,准备浇砼,凡留设施工缝的地方用碎板闸好施工缝分先后浇筑时加强施工缝的处理工作。构造柱在梁板砼浇筑时先预留插筋,到墙体砌筑阶段再浇筑施工。4钢筋工程钢筋在现场集中加工成型后送到各绑扎点安装,柱筋D<¢18时按设计要求驳接,D<¢18时,拟采用电渣压力焊焊接施工。(1)一般施工方法钢筋的各项指标和性能必须符合设计要求。必须有出厂合格证明和试验报告,钢筋制作集中加工,现场配备小型加工设备作修改补充用,钢筋出厂必须来把制作质量关。现场应加强钢筋的验收工作。包括技术资料的检验,不合格的钢材决不用在工程上。铁工安装过程中,质安员就应开始检查钢筋的规格、数量和绑扎质量。完成后通过班组自检、铁工队检、现场质安员检,合格后再通甲方和监理办理验收。为了防止竖向钢筋位移,凡墙、柱垂直钢筋均应在楼面上焊一不平箍筋。箍筋不应小于φ12,箍筋与模板之间的保护层为15MM,用砼垫块来确保尺寸的准确.楼板的面钢筋应焊接支承钢筋.使底面两层钢筋之距离符合图纸要求.(2)柱竖向钢盘电渣打压力焊施工1)焊接钢筋时,要做好对中工作,上下钢筋安装中心线要一致,不同钢筋直径焊接时要加适当厚度的垫片,钢筋端头有歪曲部分切去。2)装上焊剂盒:先在安装焊盒底部的位置缠上石棉绳,然后再安装焊剂盒,并往焊盒满装焊剂。3)“造渣过程”:按下开关,接通电源,将上钢筋微微向上提,引燃电弧,同时进行“造渣延时读数”计算造渣通电时间。4)“电渣过程”随着造渣过程结束,即转入“电渣过程”的同时进行“电渣延时读数”、计算造渣通电时间,并降低钢筋,把上钢筋的端部插入渣池中,徐徐下送钢筋直至“电渣过程”结束。共214页第216页 ┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊毕业设计(论文)报告纸5)卸出焊剂、完成焊接:“电渣过程”延时完成,电渣过程结束,即切断电源,同时迅速顶压钢筋,形成焊接接头。6)卸出焊剂、折除焊剂盒、石棉绳及夹具。卸出焊剂,应将接料斗卡在剂盒下方。回收的焊剂应除去溶渣和杂物,受潮的焊剂烘焙干燥后,可重复使用。7)钢筋焊接完成后,就及时进行焊接接头外观检查,外观检查不合格的接头,应切除重焊。8)在整个焊接过程中,要准确掌握好焊接通电时间,以及密切监视造渣要作电压和电渣打要作电压的变化,并根据焊接工作电压的变化情况提升或降低上钢筋,使焊接工作电压稳定在参数范围内。在顶压钢筋,要保持压力数秒种后方右松开操纵杆,以免接头偏斜或接合不良。在焊接过程中,应采取措施扶正钢筋上端,以防止上下钢筋错位和夹具变形。9)对焊接部位、焊接人作好记录,送检单亦应同样注明。10)按规范,每种规格按300个接头抽检一组,送去检验合格后才能进行下一个工序施工。5混凝土工程(1)混凝土制作本工程砼采用商品混凝土,水泥进场前应有出厂合格证或试验报告,并要核对其品种、标号、包装重量和出厂日期。砂用坚硬不含杂质有棱的硅质砂粒,石子选用花岗岩石。根椐配合比确定每槽各种材料用量,各种材料混合前必须过称。装料顺序为先装石子,再装水泥,最后装砂子,外加剂与水泥一并加入。混凝土搅拌最小时间严格按规范规定。所使用的砂、石、水泥必须按要求送检。各种材料按设计配合比,计量投料,控制在允许偏差内。照石子、水泥、砂、外加剂的次序投料,控制搅拌时间不少于120秒。(2)混凝土运输混凝土浇捣运输主要为垂直运输,当需要水平运输则采用人力手推车运输。(3)混凝土浇筑共214页第216页 ┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊毕业设计(论文)报告纸1)承台混凝土浇筑应采用斜向振捣法,振动棒与水平倾角约600左右,棒头向前进方向,棒间距以500M为宜,防止漏振,振捣时间以混凝土表面翻浆冒出气泡为宜。2)柱浇筑混凝土前,或新浇混凝土与下层结合处,应在底面上均匀浇筑50MM厚与混凝土配合比相同的水泥砂浆应用铁铲入模,不应用料斗直接倒入模内。柱混凝土应分层浇筑振捣,每层浇筑厚度控制在500MM左右。混凝土下料点应分散布置循环推进行,并按规范控制好混凝土初凝时间。柱墙水平施工缝留在主梁下面。3)梁、板混凝土浇捣顺序是先浇梁后浇板,梁混凝土初凝前必须进行板浇注,振捣时要避免触动钢筋及埋件。楼板浇筑的虚铺厚度应略大于板厚,用平板振动器垂直浇筑方向来回振捣。注意不断用移动樗控制混凝土板厚度。振捣完毕,用乔尺或拖板抹平表面。施工缝设置:宜沿着次梁方向浇筑楼板,施工缝应留、置在次梁跨度中间1/3范围内,施工缝表面应与次梁轴线或板面垂直,施工缝用钢丝网挡牢。4)在施工缝处继续浇筑混凝土前,混凝土施工缝表面应凿毛,清除水泥薄膜和松动石子,并用水冲洗干净。排除积水后,先浇一层水泥浆然后继续浇筑混凝土。浇筑梁柱接头前应按柱子施工缝处理。楼梯砼浇筑前,应将模板上的杂物清理干净,淋水湿润,混凝土自下而上浇筑。先振实底板混凝土,达到踏步位置与踏步上表面抹平。楼梯混凝土应边续浇筑完成。(4)混凝土的养护混凝土浇筑完毕后,应在12H以内覆盖,并浇水养护.混凝土浇水养护日期不少于7D。每日浇水次数以保持混凝土具有足够润湿状态而定。6砌砖和内粉刷饰面工程(1)砌体工程本工程砌体采用红砖,按规范要求的高度分次隔日砌筑,砌筑在12小时前适量淋水(尤其是控制好蒸气加压砼砌筑的淋水量——湿润到砌筑2CM深为宜),凉干后备用。砌筑前,先按砖墙位置弹出墙身轴线,然后摆砖样,排出灰缝厚度,于墙身交接处立皮数杆,间距不超过15米,并用水准仪抄平。砌筑时采用“三一”砌砖砌筑,即“一铲灰、一块砖、一挤浆”。水平及坚直灰缝砂桨饱满度不低于80%,交接墙体不能同时组砌时,应于墙体中引出阳槎,物别是两种墙体交接均应在灰缝中预埋长度不小于500毫米,间距不大于600毫米的φ6共214页第216页 ┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊毕业设计(论文)报告纸拉结筋,每道二根.砖在砌筑前一天在地面浇水湿润后含水率为10-15%.隔墙及填充墙与上层结构接触处,为防止出现裂缝,应留墙顶数层砖待砌体砂浆压缩到一定程度后,才采用侧砖斜砌撞紧,脚手眼不得随意留设,如需留设,须符合规范规定。砌筑时除需要注意砂浆有良好的操作性能外,沿需控制铺灰的长度和灰缝厚度,铺灰应不超过3-5米。(2)墙身、天花抹灰在批荡前,管线沟槽要求用砂浆填满,表面要加铺一层钢丝网(200MM)宽,以防批荡空鼓,开裂。天花、墙身抹灰,在施工前,提前二天把需抹灰部位冲洗干净,粗扫、拉毛,待过三天后再行粗面打底。天花纸筋灰罩面层,应在底层批挡层达到七成干后进行。抹筋灰前要先检查底层是否粘结牢固,抹灰时压实抹平,待灰浆稍干“收缩”时,要及时压实压光,并可视灰浆干湿程度用灰匙蘸水抹压,溜光使面层更为细腻光滑,纸筋灰罩面层要粘结牢固,不得有匙痕、气泡,底粒和接缝不平等现象。纸筋灰筋必须进行打烂,石灰必须充分熟化,以避免抹灰面出现开花现象。7楼地面工程(1)地面砖铺贴1)基层处理:对基层表面局部高位用纤小铁锤敲打凿平,楼地面高低差用2米直尺检查误差控制在±5毫米内,清除表面杂物,冲冼干净。2)弹线:根据墙面水平基准线,在四周墙上弹出面层和水泥砂浆结合层标高,结合层厚度根据块料而定(一般10-15公厘),在地面弹出垂直十字中心线,按板块规格灰缝宽度分块放样,非整块靠墙边角。3)试排试拼:在房间纵横两个主向,试做样拉线校正方正,试排结果在房间主要部位弹上互相垂直的控制线,且引上墙上标记,用以检查和控制板块位置。4)板块镶贴前必须浸水,保证底面处于面干状态。5)用1:2水泥砂浆铺结合层时,必须先采水湿润基层,并刷水泥浆一度。砂浆稠度以手握为团,落地开花为宜,结合层砂浆铺设长度〉1米,宽度〉块料宽度23-30。6)板块铺放:试板块砂浆抹平,对好纵缝铺放,用木锤轻击至面层控制线吻合后,听有无空鼓的地面砖铺贴声,把板块搬起检查砂浆,对其补平。共214页第216页 ┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊毕业设计(论文)报告纸7)板块铺放24小时后,洒水养护2天后,水泥砂浆凝结前,清干净溢出缝外砂浆,再用与板面相同颜色的水泥浆将缝擦满,3天内禁止人在上走动。8外墙饰面工程(1)釉面砖饰面施工外墙饰面做法:1:2水泥砂浆分二次批20厚,纯水泥膏贴10*10外墙砖。(2)选砖面砖按1MM差距分类选出若干个规格,选好后根据墙柱面积,墙面大小分批分类计划用料。选砖要求方正、平整,楞角完好,同一规格的面砖力求颜色均匀。(3)基层处理和抹底子灰1)对光滑表面基层,应先打毛,并用钢丝刷满刷一遍,再浇水湿润。2)对表面很光滑的基层应进行“毛化处理”。即将表面尘土、污垢清理干净(油污可用10%炎碱水清刷后,再用清水将碱液冲洗干净);浇水湿润,用1:1水泥砂浆,喷洒或用毛刷(横扫)浆砂浆甩到光滑面上。甩点要均匀,终凝后再浇水养护,直至水泥砂浆疙瘩有较高的强度,用手掰不动为止。3)砖墙面基层:提前一天浇水湿透。4)打子灰:吊垂直,找规矩,贴灰饼(打墩),冲筋(打栏)。吊垂直,找规矩时,应与墙面的窗台、腰线、阳角立边等部位面砖巾面排列方法对称性以及室内地台块料铺贴方正综合考虑,力求整体完美。将基层浇水润湿,(砼基层面尚应用水灰比米0.5内掺107胶的素水泥均匀涂刷),分层分别用1:2:5水泥砂浆底灰,第一层为5MM后用铁抹子均匀抹压密实;待第一层干至七至八成后即可抹第二层,厚度约为8-10公厘,直至与冲筋大致相平,用压尺压平,再用木抹子(磨板)槎毛压实,划成麻面。(4)预排砖块、弹线共214页第216页 ┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊毕业设计(论文)报告纸1)预排砖块应按设计色样要求,一个房间,一整幅柱面贴同一分类规格面砖;在同一墙面,最后只能留一行(排)非整块面砖应排在靠近地面或不显眼的阴角等位置;砖块排列一般自阳角开始至阴角停止(收口),或自天棚(天花)开始至楼地面停止(收口)。2)弹好花色的分界线及垂直与水平控制线。垂直控制线一般以1M设一度为宜,水平控制线一般按5-10排砖间距设一度为宜;砖块从天棚顶往地面排列至最后一排整砖层,应弹一度控制线;墙裙,踢脚线顶亦应弹高度控制线。(5)贴面砖1)预先将面砖泡水凉干(一般宜隔天泡水凉干备用)。2)在第一分段或分块内的面砖均应自下而上铺贴。从最下一排砖的下皮位置用钉子装好靠边尺板,靠尺板应装在当天计划完成的分段或分块内最下一排砖的下皮位置控制线上,以此在托第一排面砖。3)浇水将底子灰面湿润,先贴好第一排(最下一排)砖块下皮要紧靠装好的靠尺板,砖面要求垂直平正,并应用压尺校正砖面及砖上皮。4)以第一排贴好的砖面为基准,贴上基准点(呆使用碎块成砖),并用垂球校正,以控制砖面出墙面尺寸和垂直度。5)铺贴应从最低一皮开始,并按基准点挂线,逐排由下向上铺贴。面砖背面应满涂水泥膏(厚度一般控制在2—3mm内),贴上墙面后用铁抹子木把手着力敲击,使面砖粘牢,同时用压尺校平砖面及上皮。每铺完一排应重新检查每块面砖,发现空鼓,应及时掀起加浆重新贴好。6)铺贴完毕,待粘贴水泥初凝后,用清水将面砖洗干净,用白水泥浆将缝填平,完工后用棉纱、布片将表面试擦干净至不留残灰迹为止。7)外墙砖施工还要注意窗台、女儿墙顶的排水(滴水)坡度,注意窗框边留设5宽8深的槽,封胶处理。9屋面工程(1)施工工艺流程:结构面批水泥沙浆→→座砌隔热砖(轻质砼300×300)。共214页第216页 ┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊毕业设计(论文)报告纸屋面工程必须要按《屋面工程施工及验收规范》进行施工。天面结构清洗干净,用水泥砂浆找平,然后铺砌隔热层。当屋面工程全部完成后,应会同甲方一起验收,并做好防(2)卷材防水层施工1)施工顺序1.1高低跨屋面相连的建筑物,要先铺高跨屋面,后铺低跨屋面。相同高度屋面按照先远后近的原则,还应注意从檐口处向屋脊处铺贴;从水落管处向两边“分水岭”处铺贴。1.2特殊部位的附加层卷材,应在大面积屋面卷材施工前铺贴完毕。1.3第三道涂刷0.7mm,第三道表干后,由技术人员检查后,进入下一道工序。2)防水卷材施工的细部构造及注意事项:2.1铺贴卷材防水层粘结应牢固、无空鼓、损伤、滑移、翘边、起泡等缺陷。铺贴前防水材料应保持干燥,含水率不超9%,铺贴时排气完全,2.2卷材防水层的保护层,应牢固、结合紧密、厚度应均匀。2.3铺贴的顺序合理,涂布时应按照先高后低,先远后近的原则进行;可合理划分施工段,分段应尽量安排在变形缝处;先涂布排水较集中的落水口等部位,再由低处贴向至高处。2.4加强成品保护:防水层施工后,严禁在防水层上堆放杂杂物。应及时做上刚性保护层,防止防水层被刺穿。提高防水层的耐用年限。(3)质量保证及安全措施1)质量措施1.1所用防水卷材和胶结材料的品种、牌号及配合比,必须符合设计要求和施工规范的规定;每批产品应有产品合格及附使用说明等文件。1.2基层应牢固,表面洁净,平整,用2M直尺检查,最大空隙不应大于5MM,阴阳角处呈圆弧开或纯角。1.3平面铺贴卷材,宜使基层表面干燥,满涂冷底子油,待冷底子油干燥后,方可铺贴。共214页第216页 ┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊毕业设计(论文)报告纸2)安全措施2.1沥青类和橡胶类卷材,基层处理剂、有机溶剂等,均为易燃品,应贮存在干燥、远离火源的地方,贮存仓及施工现场禁止烟火。2.2施工现场应通风排气,通风条件差的地方作业时,应视情况施工作业人员每隔1-2小时到通风地点休息10-15分钟。施工过程操作人员感到不舒适,应马上离开施工现场,严重时应到保健站检查。2.3施工时戴防护手套,避免涂料污染皮肤。(4)轻质砼天面隔热层施工1)操作工艺1.1屋面清扫干净,按设计要求范围弹出铺设墨线,按每五块隔热板弹出大方格。1.2用1:3水泥砂浆,按墨线先纵横各铺砌一行隔热块,虽有墨线,但亦必须拉线操作,以保证平整,坐砌浆应放在隔热脚位,不要过多,要保留通风孔内干净。1.3标准行铺好后,应向两侧和后退方向顺序达块铺砌,并拉通长线对缝的平直度进行控制,铺块间缝隙如设计无要求,则不应大于2mm,待座浆达到强度后,用1:2.5水泥浆灌填块缝,并用纯水泥浆抹光缝面。2)施工注意事项2.1屋面要彻底清扫干净,在铺设隔热板过程中好发现有砂浆或垃圾应随时清扫干净,并要求每铺砌一块隔热板就要清干净一块隔热板下的多余水泥砂浆,以保证板下通气空隙干净,以免影响隔热效果和积水。2.2每块隔热板支座位置必须适当座浆,不能干铺不放浆,以防松动。并且要拉线,保持表面平整和拼缝顺直。2.3凡破损的隔热砖不能使用。共214页第216页 ┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊毕业设计(论文)报告纸10门窗工程(1)铝合金门窗1)对进场的铝合金门窗进行验收,规格、等级、品种、型号,质量必须符合设计及国家标准,每批门窗附件应有出厂合格证和出厂产品的验收记录。2)安装工作应的室内粉刷和室外粉刷找平刮糙等湿作业完毕后进行。3)门窗框与墙体之间的间隙应符合规范要求。4)首先弹出门窗洞口中心线,从中心线确定其洞口宽度,在洞口两侧弹出同一标高水平线,且水平线在同一楼层内标高均相同,竖向也应在同一垂线上,安装位置应在墙中间。5)按照设计开启方向及弹线位置,将临时木楔固定(并注意门所在位置房间的地面材料应留足间隙),并反复校正其垂直度及水平度,然后用膨胀螺栓射钉将连接件固定在结构上,连续间距小于或等于500mm,然后再检查一遍,符合要求后贴上保护胶纸,安好后严禁搁置脚手板或其重物。6)填缝:填充材料先用水泥砂浆,砂浆和框接触面应刷二度沥青酚醛清漆后遭到在框外侧贴橡胶条软质胶带,窗洞墙体室内外二次粉刷(装饰)不应超过铝合金门窗外框边3mm。7)门窗扇安装在室内外粉刷工程施工基本结束后进行,推拉窗扇应先装内侧,后安外侧,旋转调整螺钉,调正滑轮与下框的距离,使毛条压缩量为1-2公厘,窗上所有滑轮均应调正以便底部毛条压缩均匀,并使扇的主挺与框平行。固定扇应装在室外侧面,并固定牢固不会脱落,确保使用安全。8)密封胶的施工,清除被粘物表面的油污,铁锈,并表面保持干燥,施工后密封胶表面平整,凹凸不能超过1mm。9)粉刷全部完成后将保护胶纸撕去,塑料胶纸在型框表面留有的胶痕,宜用香蕉水清理干净。(2)木门共214页第216页 ┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊毕业设计(论文)报告纸1)门框安装:安装时应按设计图纸要求水平标高和平面位置,按其开启方向,对应编码安放。能通线及线锤作水平和吊直校正,然后用拉条与邻近固定物连接牢靠。2)砌墙前安框:应按设计要求在边框装设埋墙铁脚码(磨耳码)。3)门扇安装:依照图纸及设计要求确定开启方向和使用小五金、门锁型号规格。用尺量框内上、中、下尺寸,对应画在门扇上,修刨后先塞入框内校对,如不合格再画线进行直至合适为止。4)小五金安装:小五金安装齐全,位置适宜,固定可靠。11垂直运输和排栅工程钢井架用作钢筋、模板、栅料垂直运输和砌砖粉饰材料的垂直运输。(布置详施工总平面布置图)。外排栅用钢管离外墙外边20cm搭设,桥宽80cm,高度约2m搭平一桥全部外排栅外侧挂密眼安全网,在排栅高度+10.0m,设2m宽的斜挡板一道。在车架的通道口用钢管及木板搭设平挡。为保证棚架的稳定性,排栅脚加砼垫块。12安装工程(1)管道安装1)给排水管道工程施工方法在施工现场建立一个钢管除锈、防腐转送工场,自制配套机具、2)成流水作业生产线。配套管道丝扣加工成套设备,组建阀集中试验车间,配备各类阀3)门试压,清洗成套设备。管材及管道连接:室内生活给水管采用镀锌管。室内、外排水系统所有排水管和管件采用UPVC排水管,接口粘接。混凝土排水管接口采用水泥砂浆密封。室内消火栓统一采用热镀锌钢管,管径小于100毫米时丝扣连接,大于100毫米时焊接。共214页第216页 ┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊毕业设计(论文)报告纸4)管段预制加工集中在临时车间进行,提高机械化和工厂化施工程度,以保证质量,减少施工中交叉作业带来的矛盾的冲突,也利于缩短工期。5)管道安装配合土建装修工程的施工情况而实施,严格按照施工图纸及说明和相关国家规范,标准进行施工,采用先主管后支管的方法进行。6)镀锌钢管丝接的套丝方法和使用板牙要严格按照标准操作,要求螺纹端正,光滑,无断丝,无乱扣。安装时先用手拧紧,然后再用管钳拧紧,拧至距连接线外差点2扣时,打正位置,不准拧过头利用倒扣来打正,丝接口的填料φ25毫米以下的管子使用生料带,φ32毫米以下的采用麻丝铅油作密封填料。7)UPVC塑料排水管安装接口材料采用PVC胶水粘接,粘接前,应将管接头,配件及管口用湿布或其它办法擦洗干净,待干后,将粘接胶水用刷均匀地涂抹在管线及管口上,然后2人相向用力挤压,待2分钟后,松手检查接口是否严密,然后进行下一步工序。8)设备安装前,先要开箱检查,并作好记录,安装设备时,先按图纸要求复查设备进出口方向及有关技术数据,无误后再进行设备安装,先用龙门架或起重机将设备安装在基础上,复核尺寸,螺栓固定,粗打平,二次灌浆,待干后,用榔头将垫铁对铁地打入设备下,并经校核无误后,用电焊将垫铁焊牢。9)所有阀门在安装前,必须进行强度试验和严密性试验,不合格的阀门,必须经过研磨处理或更换后才能安装,并作好试压记录。10)所有管道在安装过程中,必须用水平尺、线锤检验无误后才能进行下一道程序。排水管的安装,严格控制坡度,不得有倒坡现象,将偏差控制在允许范围内。11)各种管道支架,应焊接牢固,支架制安必须按照标准图进行施工。12)管道试压应按系统分段进行,既要满足规范要求,又要考虑管材和阀门因高程静压增加的承受能力。调节阀,过滤器的滤网及有关集表在管道试压和冲洗后再安装,冲洗时水流不得经过所有设备,冲洗后的管道应及时封堵,防止污物进入。13)排水管道作通水试验,无渗漏、堵塞,水流畅通为合格。共214页第216页 ┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊毕业设计(论文)报告纸14)所有管道的刷油防腐严格按照投标图纸说明及国家有关规定施工。15)所有穿过墙壁和楼板的管道应设套管,套管内和管段不得有接头,管子与套管之间必须用不燃和不产尘的密封材料闭。16)立管的要求与做法:16.1管卡设置要符合规范要求,且工艺合理。16.2管背墙面平直,装饰(粉刷)到位,不得被油漆污染。16.3PVC管的金属卡与管外表面之间应垫软片。17)管道在屋面、楼地面上敷设:17.1严禁无支架托架(墩)沿地面敷设,应采用膨胀螺栓固定型钢支托架的敷设方式。在支架安装损坏结构及防水层,必须做好防水处理。17.2管道经过建筑物的伸缩缝或沉降缝处,应装设合格的检装置(如伸缩节、伸缩弯管等)。(2)电气工程施工方法1)采用传统工艺与先进的施工方法和措施相结合,根据土建和其它专业的计划要求列出施工计划,做到整个电气安装工程快速、优质。2)预埋:预留洞采用埋套管,做木模具埋大孔、大洞,暗配管及接线盒严格按施工规范及图纸,在浇注混凝土前准确定位、施工。混凝土浇注后及时进行检查调整,消除偏差及漏配。3)用的管材及导线器材均应符合国家或颁布的现行技术标准,并有合格证明,设备应有铭牌,在取得甲方及监理部门牌号的认可后方可使用。4)预埋:管子的弯要不起皱折,变曲半径不小于规范要求,线管与线槽(盒)、箱、盘柜等连接时,严禁用熔焊方式开孔,且应采用内外迫母锁紧固定。管端螺纹外露2—3扣(<5毫米),管口处护线塑料套嘴。钢管暗配采用套丝连接时,管箍两头必须焊跨接地线,两面施焊、圆钢规格、焊接长度要符合规范要求。共214页第216页 ┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊毕业设计(论文)报告纸5)(含吊顶内)的线管排列整齐美观,支(吊)架、卡码设置合理、固定点间距均匀,其中管卡与终端、弯头中点、电器器具或盒(箱、盘、柜)边缘的距离宜为150—500毫米。6)穿线前,钢管口应先装上螺母,以免穿线时损伤导线绝缘层,采用护口拉钢丝或铁丝接引。电缆敷设前应对电缆进行外观检查及绝缘电阻等试验,所有试验均应做好记录,以便竣工时作对比参考并归档。7)配电箱(柜)必须是指定厂家的产品,不用电气焊孔,带电器的开启盘(柜)门应做接地处理:内接线必须严格分色,地线必须为黄绿双色,接线时均须刷锡后接线,不能有虚接、地线串接现象。8)开关、插座的安装应确保使用功能,标高误差应在允许范围内,缩进装饰面20毫米以上的接线盒须加套盒,不允许中间空隙,开关与灯位应对应,开关方向一致,且必须是切断相线,插座内接线要符合要求,并不得在开关、插座的接线端子处以套接压线方法连接其它支路,安装完毕后不应有黑边现象,灯具线要符合要求,相线在灯芯中心,低于2.4米的灯具金属外壳应做接地处理。(3)防雷工程施工1)当用圆钢作避雷针(带)及引下线时:1.1连接应采用双面搭接连续焊,焊缝长度不小于直径的6倍,焊缝外观应良好。1.2转角处的弯曲半径应正确,一般R≥60毫米。1.3外露的避雷带应采用热镀锌的专门夹式支持码支持,避免支持件与避雷带焊接。避雷针(带)及引下线应横平竖直,牢固可靠;无倾斜,弯曲和高低起伏。2)利用建筑物钢筋引上的,也应在距首层地面1.5—1.8米处引出易于操作维护的永久性测试点。测试点应有明显的接地标志及可靠的防损防腐措施。共214页第216页 ┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊毕业设计(论文)报告纸五、保证工期、质量、安全、文明施工和减少扰民的技术措施1保证工期的技术措施为了保证本工程施工按要求工期完成施工任务,发挥业主投资效益,本工程在机械使用、人工安排、材料准备及技术管理方面,采取一些有效的保证进度措施,确保工期按时完成。(1)建立严格的施工进度计划检查制度施工中严格按照网络计划来控制施工进度与各工种的插入时间,施工管理人员根据总进度计划制定详细的月、旬作业计划,合理安排工序搭接和施工流向。为防止进度落后,项目部每日检查当日的施工进度情况,做到当时进度当时完成,今天不影响明天,上道工序不影响下道工序,对影响进度的关键部位,项目经理亲自指挥。如遇特殊原因或不可抗拒因素延误某项工序的进度,项目部将千方百计抢时间、充分调动各级施工人员的积极性和一切施工力量,在最短的时间内将进度抢上来。(2)保证材料及外加工构件的供应开工前组织有关人员做好分部分项工程工料分析表,根据施工图预算提出材料、成品、半成品加工订货及供应计划。做好施工机械的落实以及材料的采供工作。根据《施工进度计划网络图》确定材料进场时间。(3)土建与安装的配合协调工作在施工中,双方要相互创造条件,合理穿插作业,同时均要注意保护对方的成品和半成品。在项目经理统一安排下,每周召开一次现场协调会,积极主动解决好各工种之间的配合等方面的问题。选派有多年施工经验,善打硬仗的施工队伍,集中施工力量,充实组织管理机构。按施工进度计划网络图,合理安排劳动力及材料供应工作,提高施工效率。根据工程结构特点,分出主次部位,按照施工顺序、施工工艺进行立体交叉作业,以确保工程按期完成。(4)从设备方面来保证工期1)采用1台塔吊负责主体工程中钢筋和模板的垂直运输和水平运输;砂浆及砌块、装修材料的垂直运输由两台井架负责。共214页第216页 ┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊毕业设计(论文)报告纸2)在公司本部随时备有各种施工机械,以便工程急用更换。3)做好现场设备的维修、保养,降低机械故障。4)机械设备详见进入该工程的施工机械设备。(5)从劳动力方面来保证工期1)组织一个强有力的项目管理小组,对整个工程进行QC管理。2)劳动力按进度计划控制调动进退场。3)在不影响周围居民休息的前提下,必要时现场工人采取三班倒工作,合理安排工序搭接。4)加强工人生产和安全意识教育,通过宣传贯彻本工程的重要性,提出:保质量、抢时间、出效益的生产口号,组织工人队组之间进行劳动竞赛。(6)从材料方面来保证工期1)图纸一到手,马上组织人员按施工图提供工程材料计划,并按进度要求进行采购。2)柱子和梁模接头采用进口七夹板组拼。3)现场配备足够的运输汽车,随时满足工程运输需要。4)不按进度要求,有计划、有秩序的调配好劳动力、材料、设备。(7)从组织、管理方面来保证工期1)公司各职能部门协调帮助项目部及时解决施工中存在的问题。2)公司各职能部门监控项目部的各项管理工作,保证项目部各项管理落实到位。3)按总进度计划排月计划,按月计划排周计划,按计划保进度。4)保证后勤部门为施工现场服务。(8)从资金方面来保证工期共214页第216页 ┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊毕业设计(论文)报告纸保证项目部的运作资金及时到位。2保证质量的技术措施(1)质量管理体系及质量保证体系按照中华人民共和国国家标准《建筑工程施工质量验收统一标准》(GB50300-2001)、《现行施工规范》、《强制性条文》2002年版、《操作规程》组织施工,并运用1S09001国际质量认证体系标准和TQC全面质量管理程序进行管理。(2)质量管理要求预防为主,实行过程控制。(3)质量标准质量标准:按中华人民共和国国家标准《建筑工程施工质量验收统一标准》GB50300-2001执行,各分部分项工程的施工质量应符合以下验收规范:序号验收规范名称验收规范编号1.建筑地基基础工程施工质量验收规范GB50202-20022.砌体工程施工质量验收规范GB20203-20023.混凝土结构工程施工质量验收规范GB50204-20024.钢结构工程施工质量验收规范GB50205-20015.木结构工程施工质量验收规范GB50206-20026.屋面工程施工质量验收规范GB50207-20027.建筑地面工程施工质量验收规范GB50209-20028.建筑装饰装修工程施工质量验收规范GB50210-20019.建筑给排水及采暖工程施工质量验收规范GB50242-200210.建筑电气工程施工质量验收规范GB50303-2002共214页第216页 ┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊毕业设计(论文)报告纸(4)质量目标本项目要求的质量目标为:确保工程质量按中华人民共和国国家标准《建筑工程施工质量验收统一标准》(GB50300-2001)验收达到合格等级。(5)施工质量把关措施1)严格参照ISO9001国际标准管理体系的要求组织施工,把“质量第一”的方针全面落实到一系列经营管理于生产经营活动之中。认真贯彻“谁施工,谁负责工程质量”的原则,切实做好三检:“自检、互检、交接检”工作,确保各分部分项工程均达到质量标准。严格执行建设部《施工规范》、《质量验评标准、规范》确保合格工程的实施。同时,严抓质量,每周召开一次施工技术会议,提高管理水平,增强工作责任心,对工程质量严格按图纸施工,不准违反操作规程。2)建材质量控制措施:严格贯彻执行材料管理规章制度,所有原材料、成品、半成品进入现场,必须是建设部核定的合格产品,必须有产品出厂合格证,并经甲方、监理同意之后,现场的质量检查员、材料员签字方可入库和进入现场堆放。水泥必须分期、分批、作安定性试验,钢材必须做机械性能试验;现场使用的砂、石子必须过筛,砖头必须浇水湿润,不合格的材料禁止使用。工程中使用的设备、器具、暖卫材料,其品种、规格、技术性能,均应符合国家现行标准与工程的设计要求。凡用于工程安装的材料及设备,必须符合国标、部标的有关规定,具有材质证明书、出厂合格证、使用说明书等才可使用。3)按不同工种作业的各小组,挂牌工,责任落实到人,严管重罚,杜绝违章操作,禁止偷工减料现象的发生,达到工完场清。(6)施工现场监督检查1)在项目负责人的领导下,负责检查监督施工组织设计的质量保证措施的实施,组织建立各级质量监督体系。严格监督进场材料质量、型号和规格、监督班组操作是否符合规范标准。2)按照规范规定的分部分项工程检验方法和验收评定标准,正确进行“自检、互检、交接检”实测实量,填报各项检查表格,对不符合工程质量要求的分部分项工程,提出返工意见。共214页第216页 ┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊毕业设计(论文)报告纸3)组织定期安全检查,查出的问题在限期内整改完毕,发现危及职工生命安全的重大安全隐患,有权制止作业,组织撤离危险区域。建立防火措施、督促有关人员做好施工安全技术管理。(7)质量保证措施1)质量标准本项目要求的质量标准为:工程质量按中华人民共和国国家标准《建筑工程施工质量验收统一标准》(GB50300-2001)验收达到合格等级。2)杜绝工程质量通病的保证措施2.1测量定位轴线偏移的预防措施时公司设专职测量员,负责本工程的测量工作。本工程轴线施工,工长必须对测量员进行技术交底,使测量员弄清各轴线的关系,做到心中有数,测量过程中,工长必须与测量员一同进行测量,并对测量结果反复进行复核,经过复核无误后工长才能向有关班组长进行交底,杜绝在施工过程中出现轴线偏移现象。2.2砌体灰缝砂浆不饱满预防措施改善砂浆和和易性,防止沉底结硬现象,为保证竖缝砂浆饱满,应实行皮皮砖灌缝,禁止干砖上墙,砌筑前一天应将砌块浇水湿润。雨天作业,不得使用含水率饱和状态的砌块。2.3模板施工质量通病的预防措施根据工程的结构形式、层高跨度、承受的荷载进行模板设计,确保模板及支撑体系有足够的强度、刚度和稳定性。为确保不漏浆,模板接缝边缘要整齐、平直,接缝不严的部位要用薄铁皮补严。模板施工中,工长要跟踪检查监督,复查模板的水平度,安装标高及柱、梁的轴线,截面尺寸,柱垂直度是否准确,支撑是否已按规定撑牢。2.4混凝土施工质量通病的预防措施共214页第216页 ┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊毕业设计(论文)报告纸  要保证混凝土的施工质量,首先要保证水泥、砂、石必须合格,混凝土搅拌时水、水泥、砂、石按配合比计量下料。混凝土浇筑时,高度超过3m的要用串筒,按每层600mm分层浇灌分层振捣密度,振捣时不能过振、漏振、振完后要抹压平整。  混凝土浇捣后10~12小时要及时淋水养护,在高温天气,混凝土浇后2~3小时应盖湿麻袋养护。  混凝土浇筑前应了解当天的天气情况,如有大雨不得浇混凝土,如有细雨浇好的混凝土应用水泥编织袋覆盖,防止出现麻点脱皮。混凝土浇捣,应有专人负责振捣,并做好记录,谁做谁负责,操作必须按操作规程办,振捣时间不超过规定,以免漏浆,而造成蜂窝麻面、露筋。要保证混凝土搅拌时间,连续浇筑时,间歇时间不得超过规范要求。2.5屋面卫生间渗漏的预防措施屋面及卫生间防水层施工前,应制定切实可行的施工方案,进行技术交底。防水工程必须由经过培训的防水专业人员进行施工。A.屋面防水住宅楼使用的防水材料要有出厂合格证,并应抽样检验合格才能使用,屋面上女儿墙、天沟、雨水口、排气管等都是易渗漏部位,应加铺1~2层卷材增加防水层的抗渗力,排水坡度应按设计要求正确放坡,卷材铺贴坡向应准确,搭接长度符合规定,搭接部位油要满。屋面分仓缝要符合设计要求,屋面突出部分如:女儿墙、变形缝、通风管等的连接处应按规范做成平缓的半圆弧,屋面防水层完工后要做24小时蓄水检验,屋面施工中,要认真做好质量检验评定工作,屋面工作完成后,各级质检组要全面进行检查验收,保证达到合格标准。B.卫生间防水管道洞口采用二次灌浆,地漏下水部位严格按设计要求找坡,防止室内积水,防水层认真按五层防水做法施工,防水砂浆要按设计要求掺加防水剂。施工完后试水7天,如有问题立即整改,确保施工质量。2.6防止外墙抹灰层空鼓、裂缝施工质量保证措施共214页第216页 ┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊毕业设计(论文)报告纸外墙水泥砂浆抹层空鼓、裂缝质量保证措施是当前最常见的质量通病。为了根治这个质量通病应认真地做好如下几项工作:把好原材料质量关:水泥用42.5矿渣或普通水泥,砂子使用中粗砂,使用前必须过5mm孔径筛子,砂的颗粒要坚持硬洁净,含泥量不大于3%。认真做好抹灰基层的处理:基层表面应进行凿毛处理,抹灰前,必须提前一天浇水,并浇透浇匀,其砖浸水深度达到8~10mm为宜。严格控制砂浆配合比、和易性和粘结强度,为了保证砂浆与基层粘结牢固,可在砂浆中掺适量107胶以增强水泥砂浆与基层的粘结,解决砂浆的空裂问题。严格分层抹压:涂抹水泥砂浆每遍厚度宜控制在5~7mm,待前一层抹灰凝结后六、七成干,方可涂抹后一层。如果一次涂抹过厚或各层之间抹灰跟得过紧,则干缩较大易产生空裂。如果各层抹灰间隔时间过长,前一层抹灰已干,则应将前一层抹灰浇水湿润后再抹后一层。施工中砂浆随拌随用,停放时间不宜超过3小时,并且罩面完成后,次日应浇水养护,宜用喷务器对墙喷淋,保持墙面湿润7天以上。3确保安全生产的技术组织措施(1)建筑施工安全执行标准及安全保证措施严格执行部颁现行标准《建筑安装工人安全技术操作规程》、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2001、《建筑机械使用安全技术规程》JGJ33-2001、《建筑施工高处作业安全技术规范》JGJ80-91、《施工现场临时用电安全技术规范》JGJ46-88、《建筑施工安全检查评分标准》(JGJ59-99)以及2004才全承包条款,安全承包条款必须与奖金、工资含量挂钩。项目经理部认真执行劳动保护方针、政策、法规、法令、规章制度及企业的决策等,对新进场工人进行安全教育,对特殊工种作业人员按规定送去培训,坚持有证操作的规定,有权拒绝上级不符合安全的指令和意见,发生事故后应立即采取措施,及时向企业领导、主管部门报告,并进行伤亡事故调查取证,坚持“四不放过”原则,拟定整改措施,督促贯彻执行。项目经理部参加单位工程施工方法的编制,贯彻计划实施,制定单位工程技术安全措施,组织各班组做好安全检查工作,及时整改安全隐患,写好安全日记,负责当月的安全伤亡事故分析上报给公司。共214页第216页 ┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊毕业设计(论文)报告纸安全事故的责任者,除必须受到处罚外,视责任轻重还要对其处以警告、严重警告、记过、记大过、开除留用、撤除等行政处分,情节特别严惩的送司法机关处理。(2)安全教育工人进场必须进行岗位安全三级教育,即必须进行公司一级、项目一级、班组一级安全教育。新进场的工人队组,首先由项目管理中心牵头,质安处讲授安全生产常识和技术要求,治安由保卫处负责,道德教育由工会负责,教育后办理签字手续。新进场的工人队组到施工项目部施工前,由项目部进行安全技术教育,具体由项目经理负责,教育后办理签字手续。班组一级教育,由主管施工员具体负责,教育内容为事故教训及本工种的工作环境等,教育后办理签字手续。安全生产知识,每年每个工种上一次安全课,由项目管理中心安排时间,由质安处授课,经考试合格后,方可上岗。每年安全知识学习时间,专职安全员不少于40小时,其他管理人员不少于20小时。(3)施工安全技术交底安全技术交底的安全技术措施要全面,要有针对性,并经技术质安部门及分管经理签字及盖章后,方可实施。各分项施工前,由施工员对操作人员进行安全技术交底,交底内容要全面,结合本工种及施工环境针对性要强,与操作人员办理签字手续。无安全技术交底就进行施工,要追究施工员的责任。开工前公司技术负责人要将工程概况、施工方法、安全技术措施等情况向项目负责人及施工员进行详细交底。分部分项工种由施工员向各工种班组长进行安全交底。班组长要对工人进行施工要求作业环境的安全交底。安全技术交底的签字手续必须由交底者和接受交底者本人进行签字,绝对不允许代签。共214页第216页 ┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊毕业设计(论文)报告纸(4)安全检查公司对施工项目每月进行一次安全检查,公司每季检查一次,检查标准根据部颁安全评分标准进行,并进行复检制度。项目进行日、旬检查,并有记录,整改应做到“三定一落实”,即定人,定时间、定措施、落实整改回访。每次安全检查,施工项目经理部必须及时整改安全隐患,并作出书面报告送回公司质安处。在上级部门的安全检查中,公司将根据各施工项目的检查情况分别给予奖励或处罚。(5)班组安全活动班组的周安全活动日,由施工员组织班组和安全员进行安全检查,对存在问题提出整改措施及完成时间,凡不进行周安全活动的队组,要追究施工员和队组的责任。各施工队组由队组长组织队员召开班前安全会,严格执行班前安全检查制度,做好班前检查工作。(6)特殊工种持证上岗特殊工种操作人员,如电工、机械工、焊工、架子工等人员必须经过地市级部门培训,在取得操作证后才能上岗。操作证两年进行年审换证,换证年审期限已满,未及时办理手续的特殊工种人员,不得上岗操作。特殊工种的学徒,必须在师傅的直接指导下,才能进行操作。(7)高空急立体交叉作用防护架子搭设前,架子专业施工员向全队架子操作工进行安全技术交底,组织大家学习上级文件规定、架子施工技术、安全操作规程、规范和评分标准,提高他们的技术素质,增强安全意识。共214页第216页 ┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊毕业设计(论文)报告纸架子搭设好后,要经施工员、安全员全面检查鉴定、验收合格后,并办好验收手续,才允许使用该脚手架,架子验收必须分段进行,并进行中间验收和总验收。架子拆除必须有专人指挥,并将红布条系在栏杆上,用栏杆做危险区栏护,并派专人站岗,不允许进入危险区内。在外墙施工前,必须对外架进行检查加固工作,经过检查加固合格的外架,才能进行外墙装饰工作。在施工过程中,架子队必须派专人定点在施工现场随时进行外架加固维修工作。项目部材料员和安全员必须做好外架材料的进场验收工作,不合格的材料不许进场用于外架的搭设。脚手架使用过程中,不经项目安全员允许不得随意改动脚手架。拆除脚手架时严禁从空中向下抛物。搭设挑架必须经过单项设计后才施工。(8)“三宝”“四口”护防进入施工现场必须正确佩戴安全帽。安全网、安全带、安全帽计划由项目经理部编写,材料处负责采购,质安处负责鉴定,任何个人和部门都不得跨越工作范围进行安全防护用品的采购工作。安全防护用品计划必须经质安处签字后,方能进行采购。安全防护用品的厂家必须有生产许可证,安全防护用品必须有合格证,有国家建设部推荐书。安全网按照要求搭设,佩戴安全带必须坚持高挂低用的原则。“四口”防护必须按《施工现场高处作业技术规范》中的要求进行设置。在施工过程中,要经常检查与维修“四口”防护。所有安全防护设施,未经安全员批准,任何人不准拆除移动,以确保安全生产。共214页第216页 ┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊毕业设计(论文)报告纸(9)施工机具安全管理塔吊、井架、搅拌机操作人员必须经过地市级部门的专门培训,取得操作证后方准操作,严禁任何人委派无证人员上机操作。操作人员必须有高度的责任心,严格按操作规程操作,经常检查消除故障,进行维修保养设备。塔吊、井架安装完毕,经相关部门验收合格后,才能投入使用。(10)建筑施工用点安全保证措施施工用电必须执行“施工现场临时用电安全技术规范”和“用电检查评分表”上的要求,并制定下列规定。1)所有施工机械用电配电箱,开关箱应配有漏电保护器,门锁及防雨设施,电箱进出线,电源开关、保险装置要符合规定要求,老化破皮、不合要求的电线不允许使用。2)施工用电线路设计,按三相五线配,先报业主审批再安装,经有关人员验收合格后才能使用。3)电气和机械设备必须接地和防雷设施,接地电阻值不得大于4欧姆。4)送电电缆必须埋地设置,做好绝缘。5)开关箱用1.5mm厚钢板制作,高度1.3~1.5m,箱体安装端正牢固,周围不得堆放任何妨碍操作、维修的物品,箱内严禁存放任何杂物,外壳须重复接地,开关箱编号上锁。6)所有机械设备必须有完整的安全防护罩。(11)安装工程安全保证措施1)施工班组进入施工现场前,各工种负责人要参照公司安全生产有关规定的精神,结合现场以文字、口头形式向施工队组进行有关针对性的安全交底,并取得队组签字认可,留一份备查。2)定期组织各施工人员进行安全技术培训学习,以提高员工保护意识。共214页第216页 ┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊毕业设计(论文)报告纸3)在高空进行安装作业时,必须系好安全网(带)。所有安全设施、标志、防护用品设置后由安检人员检查验收,未经专职安检人员许可,任何人不得使用、拆除、移动。4)进入施工现场须戴好安全帽,严禁高空投掷工具,“三宝四口”制度应严格执行。5)使用小型手持电动工具(电锤、电钻等)时,均使用带漏电保护装置的闸箱。通道照明使用36V安全电压。非机电人员严禁动用机电设备。6)各临时电路要挂高固定,并要绝缘良好。做好防火、防爆、防盗工作。7)特殊工种作业必须持证上岗。(12)消防和保卫措施1)施工单位在施工时应注意保护生态平衡及准备有足够数量的消防设施,施工现场严格执行《中华人民共和国消防条例》和公安部关于建筑工地防火的基本措施,严防火灾。2)现场临时设施、仓库、易燃料场和用火处要有足够的灭火工具和设备,对消防器材要有专人管理并定期检查。3)各类电气设备线路不准超负荷使用,线路接头要接实接牢。4)穿墙电线或靠近易燃物的电线要穿管保护。5)在高压线下不准搭设临时建筑,不准堆放可燃材料。6)现场内从事电焊、气焊工作的人员,均应受过消防知识教育,持有操作合格证。4保证文明施工,减少扰民降低环境污染和噪音的措施共214页第216页 ┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊毕业设计(论文)报告纸严格执行建设部颁发的现行标准《建筑安装工人安全技术操作规程》、《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2001)、《建筑机械使用安全技术规程》(JGJ33-2001)、《建筑施工高处作业安全技术规范》(JGJ80-91)、《建筑工程施工现场供用电安全规范》(GB50194-93)、《建筑施工安全检查评分标准》(JGJ59-99)以及2004年2月1日起实施的中华人民共和国国务院第393号令《建筑工程安全生产管理条例》。杜绝重大安全事故的发生,工伤频率控制在3‰以内。六、主要机具、设备选用及材料进场计划1主要施工机械、机具计划用表序号名称型号规格单位数量计划进场时间1抽水机台42010.82空气压缩机3WCO.8/10台12010.83钢井架三车架台22010.84蛙式打夯机HW—60台12010.85小型钩机O.25m3台12010.86混凝土搅拌机JC—400台12010.87手推车台402010.88砂浆机200L台42010.89加压水泵台32010.810发电机100km台02010.811界木机台62010.812电焊机BXI一315台42010.813针式振荡器ZX50台82010.814平板振荡器PZ—50台42010.815电渣压力焊机台12010.816套22010.8共214页第216页 ┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊毕业设计(论文)报告纸钢筋加工机械(冷拉设备、弯切机。对焊机等)2主要施工测量仪器表序号设备名称型号单位数量计划进场时间L经纬仪JZ台12010.82水准仪SD2.0台22010.83水准尺1米把42010.84钢尺30米把22010.85钢尺7.5米把32010.86气体检测仪台12010.87台秤500Kg台12010.88混凝土测量设备套12010.89线坠10kg个42010.83主要材料用量计划表材料名称规格单位数量进场时间水泥425#吨220.00共214页第216页 ┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊毕业设计(论文)报告纸钢筋T265.50中砂M3886.6红砖千块452.00碎石M379.00石灰T70.00胶合板M2890.00铝合金门窗M2530.004劳动力资源配置计划按控制计划的安排,要按施工进度的需要及时组织劳动力进场,又要确保劳动力的素质能满足工程质量的需要,这是本工程计划保证按期实施的关键之一。项目管理机制的完善,能组织足够的和熟练的施工班组,为按计划完成工程施工进度提供了保障的条件,使该工程施工速度和质量得到保证。本工程主要用工量计划表主要工种使用工数(工)作业期人数(人)计划进场时间木工58960铁工44830砼工125040瓦工95580油漆工12010水电工825桩土方工32130共214页第216页 ┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊毕业设计(论文)报告纸七、项目组织结构图项目经理技术负责人总施工员材料员预算员资料员机电员质安员施工员第五部分英文论文翻译TallingbuildingandSteelconstructionAlthoughtherehavebeenmanyadvancementsinbuildingconstructiontechnologyingeneral.Spectaculararchievementshavebeenmadeinthedesignandconstructionofultrahigh-risebuildings.共214页第216页 ┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊毕业设计(论文)报告纸Theearlydevelopmentofhigh-risebuildingsbeganwithstructuralsteelframing.Reinforcedconcreteandstressed-skintubesystemshavesincebeeneconomicallyandcompetitivelyusedinanumberofstructuresforbothresidentialandcommercialpurposes.Thehigh-risebuildingsrangingfrom50to110storiesthatarebeingbuiltallovertheUnitedStatesaretheresultofinnovationsanddevelopmentofnewstructualsystems.Greaterheightentailsincreasedcolumnandbeamsizestomakebuildingsmorerigidsothatunderwindloadtheywillnotswaybeyondanacceptablelimit.Excessivelateralswaymaycauseseriousrecurringdamagetopartitions,ceilings.andotherarchitecturaldetails.Inaddition,excessiveswaymaycausediscomforttotheoccupantsofthebuildingbecausetheirperceptionofsuchmotion.Structuralsystemsofreinforcedconcrete,aswellassteel,takefulladvantageofinherentpotentialstiffnessofthetotalbuildingandthereforerequireadditionalstiffeningtolimitthesway.Inasteelstructure,forexample,theeconomycanbedefinedintermsofthetotalaveragequantityofsteelpersquarefootoffloorareaofthebuilding.CurveAinFig.1representstheaverageunitweightofaconventionalframewithincreasingnumbersofstories.CurveBrepresentstheaveragesteelweightiftheframeisprotectedfromalllateralloads.Thegapbetweentheupperboundaryandthelowerboundaryrepresentsthepremiumforheightforthetraditionalcolumn-and-beamframe.Structuralengineershavedevelopedstructuralsystemswithaviewtoeliminatingthispremium.Systemsinsteel.Tallbuildingsinsteeldevelopedasaresultofseveraltypesofstructuralinnovations.Theinnovationshavebeenappliedtotheconstructionofbothofficeandapartmentbuildings.Framewithrigidbelttrusses.Inordertotietheexteriorcolumnsofaframestructuretotheinteriorverticaltrusses,asystemofrigidbelttrussesatmid-heightandatthetopofthebuildingmaybeused.AgoodexampleofthissystemistheFirstWisconsinBankBuilding(1974)inMilwaukee.Framedtube.Themaximumefficiencyofthetotalstructureofatallbuilding,forbothstrengthandstiffness,toresistwindloadcanbeachievedonlyifallcolumnelementcanbeconnectedtoeachotherinsuchawaythattheentirebuildingactsasahollowtubeorrigidboxinprojectingoutoftheground.Thisparticularstructuralsystemwasprobablyusedforthefirsttime共214页第216页 ┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊毕业设计(论文)报告纸inthe43-storyreinforcedconcreteDeWittChestnutApartmentBuildinginChicago.Themostsignificantuseofthissystemisinthetwinstructuralsteeltowersofthe110-storyWorldTradeCenterbuildinginNewYorkColumn-diagonaltrusstube.Theexteriorcolumnsofabuildingcanbespacedreasonablyfarapartandyetbemadetoworktogetherasatubebyconnectingthemwithdiagonalmembersinterestingatthecentrelineofthecolumnsandbeams.ThissimpleyetextremelyefficientsystemwasusedforthefirsttimeontheJohnHancockCentreinChicago,usingasmuchsteelasisnormallyneededforatraditional40-storybuilding.Bundledtube.Withthecontinuingneedforlargerandtallerbuildings,theframedtubeorthecolumn-diagonaltrusstubemaybeusedinabundledformtocreatelargertubeenvelopeswhilemaintaininghighefficiency.The110-storySearsRoebuckHeadquartersBuildinginChicagohasninetube,bundledatthebaseofthebuildinginthreerows.Someoftheseindividualtubesterminateatdifferentheightsofthebuilding,demonstratingtheunlimitedarchitecturalpossibilitiesofthislateststructuralconcept.TheSearstower,ataheightof1450ft(442m),istheworld’stallestbuilding.Stressed-skintubesystem.Thetubestructuralsystemwasdevelopedforimprovingtheresistancetolateralforces(windandearthquake)andthecontrolofdrift(lateralbuildingmovement)inhigh-risebuilding.Thestressed-skintubetakesthetubesystemastepfurther.Thedevelopmentofthestressed-skintubeutilizesthefa?adeofthebuildingasastructuralelementwhichactswiththeframedtube,thusprovidinganefficientwayofresistinglateralloadsinhigh-risebuildings,andresultingincost-effectivecolumn-freeinteriorspacewithahighratioofnettogrossfloorarea.Becauseofthecontributionofthestressed-skinfa?ade,theframedmembersofthetuberequirelessmass,andarethuslighterandlessexpensive.Allthetypicalcolumnsandspandrelbeamsarestandardrolledshapes,minimizingtheuseandcostofspecialbuilt-upmembers.Thedepthrequirementfortheperimeterspandrelbeamsisalsoreduced,andtheneedforupsetbeamsabovefloors,whichwouldencroachonvaluablespace,isminimized.Thestructuralsystemhasbeenusedonthe54-storyOneMellonBankCenterinPittburgh.Systemsinconcrete.Whiletallbuildingsconstructedofsteelhadanearlystart,developmentoftallbuildingsofreinforced共214页第216页 ┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊毕业设计(论文)报告纸concreteprogressedatafastenoughratetoprovideacompetitivechanllengetostructuralsteelsystemsforbothofficeandapartmentbuildings.Framedtube.Asdiscussedabove,thefirstframedtubeconceptfortallbuildingswasusedforthe43-storyDeWittChestnutApartmentBuilding.Inthisbuilding,exteriorcolumnswerespacedat5.5ft(1.68m)centers,andinteriorcolumnswereusedasneededtosupportthe8-in.-thick(20-m)flat-plateconcreteslabs.Tubeintube.Anothersysteminreinforcedconcreteforofficebuildingscombinesthetraditionalshearwallconstructionwithanexteriorframedtube.Thesystemconsistsofanouterframedtubeofverycloselyspacedcolumnsandaninteriorrigidshearwalltubeenclosingthecentralservicearea.Thesystem(Fig.2),knownasthetube-in-tubesystem,madeitpossibletodesigntheworld’spresenttallest(714ftor218m)lightweightconcretebuilding(the52-storyOneShellPlazaBuildinginHouston)fortheunitpriceofatraditionalshearwallstructureofonly35stories.Systemscombiningbothconcreteandsteelhavealsobeendeveloped,anexamleofwhichisthecompositesystemdevelopedbyskidmore,Owings&Merrilinwhichanexteriorcloselyspacedframedtubeinconcreteenvelopsaninteriorsteelframing,therebycombiningtheadvantagesofbothreinforcedconcreteandstructuralsteelsystems.The52-storyOneShellSquareBuildinginNewOrleansisbasedonthissystem.Steelconstructionreferstoabroadrangeofbuildingconstructioninwhichsteelplaystheleadingrole.Moststeelconstructionconsistsoflarge-scalebuildingsorengineeringworks,withthesteelgenerallyintheformofbeams,girders,bars,plates,andothermembersshapedthroughthehot-rolledprocess.Despitetheincreaseduseofothermaterials,steelconstructionremainedamajoroutletforthesteelindustriesoftheU.S,U.K,U.S.S.R,Japan,WestGerman,France,andothersteelproducersinthe1970s.Earlyhistory.ThehistoryofsteelconstructionbeginsparadoxicallyseveraldecadesbeforetheintroductionoftheBessemerandtheSiemens-Martin(openj-hearth)processesmadeitpossibletoproducesteelinquantitiessufficientforstructureuse.Manyofproblemsofsteelconstructionwerestudiedearlierinconnectionwithironconstruction,whichbeganwiththeCoalbrookdaleBridge,builtincastironovertheSevernRiverinEnglandin1777.Thisandsubsequentironbridgework,inaddition共214页第216页 ┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊毕业设计(论文)报告纸totheconstructionofsteamboilersandironshiphulls,spurredthedevelopmentoftechniquesforfabricating,designing,andjioning.Theadvantagesofironovermasonrylayinthemuchsmalleramountsofmaterialrequired.Thetrussform,basedontheresistanceofthetriangletodeformation,longusedintimber,wastranslatedeffectivelyintoiron,withcastironbeingusedforcompressionmembers-i.e,thosebearingtheweightofdirectloading-andwroughtironbeingusedfortensionmembers-i.e,thosebearingthepullofsuspendedloading.Thetechniqueforpassingiron,heatedtotheplasticstate,betweenrollstoformflatandroundedbars,wasdevelopedasearlyas1800;by1819angleironswererolled;andin1849thefirstIbeams,17.7feet(5.4m)long,werefabricatedasroofgirdersforaParisrailroadstation.TwoyearslaterJosephPaxtonofEnglandbuilttheCrystalPalacefortheLondonExpositionof1851.Heissaidtohaveconceivedtheideaofcageconstruction-usingrelativelyslenderironbeamsasaskeletonfortheglasswallsofalarge,openstructure.ResistancetowindforcesintheCrystalpalacewasprovidedbydiagonalironrods.Twofeatureareparticularlyimportantinthehistoryofmetalconstruction;first,theuseoflatticedgirder,whicharesmalltrusses,aformfirstdevelopedintimberbridgesandotherstructuresandtranslatedintometalbyPaxton;andsecond,thejoiningofwrought-irontensionmembersandcast-ironcompressionmembersbymeansofrivetsinsertedwhilehot.In1853thefirstmetalfloorbeamswererolledfortheCooperUnionBuildinginNewYork.Inthelightoftheprincipalmarketdemandforironbeamsatthetime,itisnotsurprisingthattheCooperUnionbeamscloselyresembledrailroadrails.ThedevelopmentoftheBessemerandSiemens-Martinprocessesinthe1850sand1860ssuddenlyopenthewaytotheuseofsteelforstructuralpurpose.Strongerthanironinbothtensionandcompression,thenewlyavailablemetalwasseizedonbyimaginativeengineers,notablybythoseinvolvedinbuildingthegreatnumberofheavyrailroadbridgesthenindemandinBritain,Europe,andtheU.S.AnotableexamplewastheEadsBridge,alsoknownastheSt.LouisBridge,inSt.Louis(1867-1874),inwhichtubularsteelribswereusedtoformarcheswithaspanofmorethan500ft(152.5m).InBritain,theFirthofForthcantileverbridge(1883-90)employedtubularstruts,some12ft(3.66m)indiameter共214页第216页 ┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊毕业设计(论文)报告纸and350ft(107m)long.Suchbridgesandotherstructureswereimportantinleadingtothedevelopmentandenforcementofstandardsandcodificationofpermissibledesignstresses.Thelackofadequatetheoreticalknowledge,andevenofanadequatebasisfortheoreticalstudies,limitedthevalueofstressanalysisduringtheearlyyearsofthe20thcentury,asiccasionallyfailures,suchasthatofacantileverbridgeinQuebecin1907,revealed.Butfailureswererareinthemetal-skeletonofficebuildings;thesimplicityoftheirdesignprovedhighlypracticalevenintheabsenceofsophisticatedanalysistechniques.Throughoutthefirstthirdofthecentury,ordinarycarbonsteel,withoutanyspecialalloystrengtheningorhardening,wasuniversallyused.Thepossibilitiesinherentinmetalconstructionforhigh-risebuildingwasdemonstratedtotheworldbytheParisExpositionof1889.forwhichAlexandre-GustaveEiffel,aleadingFrenchbridgeengineer,erectedanopenworkmetaltower300m(984ft)high.Notonlywastheheight-morethandoublethatoftheGreatPyramid-remarkable,butthespeedoferectionandlowcostwereevenmoreso,asmallcrewcompletedtheworkinafewmonths.Thefirstskyscrapers.Meantime,intheUnitedStatesanotherimportantdevelopmentwastakingplace.In1884-85Maj.WilliamLeBaronJenney,aChicagoengineer,haddesignedtheHomeInsuranceBuilding,tenstorieshigh,withametalskeleton.Jenney’sbeamswereofBessemersteel,thoughhiscolumnswerecastiron.Castironlintelssupportingmasonryoverwindowopeningswere,inturn,supportedonthecastironcolumns.Soildmasonrycourtandpartywallsprovidedlateralsupportagainstwindloading.Withinadecadethesametypeofconstructionhadbeenusedinmorethan30officebuildingsinChicagoandNewYork.Steelplayedalargerandlargerroleinthese,withrivetedconnectionsforbeamsandcolumns,sometimesstrengthenedforwindbracingbyoverlayinggussetplatesatthejunctionofverticalandhorizontalmembers.Lightmasonrycurtainwalls,supportedateachfloorlevel,replacedtheoldheavymasonrycurtainwalls,supportedateachfloorlevel,replacedtheoldheavymasonry.ThoughthenewconstructionformwastoremaincentredalmostentirelyinAmericaforseveraldecade,itsimpactonthesteelindustrywasworldwide.Bythelastyearsofthe19thcentury,thebasicstructuralshapes-Ibeamsupto20in.(0.508m)indepthandZandTshapesoflesserproportionswerereadilyavailable,tocombinewithplatesofseveralwidthsandthicknessestomake共214页第216页 ┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊毕业设计(论文)报告纸efficientmembersofanyrequiredsizeandstrength.In1885theheavieststructuralshapeproducedthroughhot-rollingweighedlessthan100pounds(45kilograms)perfoot;decadebydecadethisfigureroseuntilinthe1960sitexceeded700pounds(320kilograms)perfoot.CoincidentwiththeintroductionofstructuralsteelcametheintroductionoftheOtiselectricelevatorin1889.Thedemonstrationofasafepassengerelevator,togetherwiththatofasafeandeconomicalsteelconstructionmethod,sentbuildingheightssoaring.InNewYorkthe286-ft(87.2-m)FlatironBuildingof1902wassurpassedin1904bythe375-ft(115-m)TimesBuilding(renamedtheAlliedChemicalBuilding),the468-ft(143-m)CityInvestingCompanyBuildinginWallStreet,the612-ft(187-m)SingerBuilding(1908),the700-ft(214-m)MetropolitanTower(1909)and,in1913,the780-ft(232-m)WoolworthBuilding.Therapidincreaseinheightandtheheight-to-widthratiobroughtproblems.Tolimitstreetcongestion,buildingsetbackdesignwasprescribed.Onthetechnicalside,theproblemoflateralsupportwasstudied.Adiagonalbracingsystem,suchasthatusedintheEiffelTower,wasnotarchitecturallydesirableinofficesrelyingonsunlightforillumination.Theanswerwasfoundingreaterrelianceonthebendingresistanceofcertainindividualbeamsandcolumnsstrategicallydesignedintotheskeletnframe,togetherwithahighdegreeofrigiditysoughtatthejunctionofthebeamsandcolumns.Withtoday’smoderninteriorlightingsystems,however,diagonalbracingagainstwindloadshasreturned;onenotableexampleistheJohnHancockCenterinChicago,wheretheexternalX-bracesformadramaticpartofthestructure’sfa?ade.WorldWarIbroughtaninterruptiontotheboominwhathadcometobecalledskyscrapers(theoriginofthewordisuncertain),butinthe1920sNewYorksawaresumptionoftheheightrace,culminatingintheEmpireStateBuildinginthe1931.TheEmpireState’s102stories(1,250ft.[381m])weretokeepitestablishedasthehightestbuildingintheworldforthenext40years.Itsspeedoftheerectiondemonstratedhowthoroughlythenewconstructiontechniquehadbeenmastered.AdepotacrossthebayatBayonne,N.J.,suppliedthegirdersbylighterandtruckonascheduleoperatedwithmillitaryprecision;ninederrickspowerdebyelectrichoistsliftedthegirderstoposition;anindustrial-railwaysetupmovedsteelandothermaterialoneachfloor.Initialconnectionsweremadebybolting,closelyfollowed共214页第216页 ┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊毕业设计(论文)报告纸byriveting,followedbymasonryandfinishing.Theentirejobwascompletedinoneyearand45days.Theworldwidedepressionofthe1930sandWorldWarIIprovidedanotherinterruptiontosteelconstructiondevelopment,butatthesametimetheintroductionofweldingtoreplacerivetingprovidedanimportantadvance.Joiningofsteelpartsbymetalareweldinghadbeensuccessfullyachievedbytheendofthe19thcenturyandwasusedinemergencyshiprepairsduringWorldWarI,butitsapplicationtoconstructionwaslimiteduntilafterWorldWarII.Anotheradvanceinthesameareahadbeentheintroductionofhigh-strengthboltstoreplacerivetsinfieldconnections.SincethecloseofWorldWarII,researchinEurope,theU.S.,andJapanhasgreatlyextendedknowledgeofthebehaviorofdifferenttypesofstructuralsteelundervaryingstresses,includingthoseexceedingtheyieldpoint,makingpossiblemorerefinedandsystematicanalysis.Thisinturnhasledtotheadoptionofmoreliberaldesigncodesinmostcountries,moreimaginativedesignmadepossiblebyso-calledplasticdesign?Theintroductionofthecomputerbyshort-cuttingtediouspaperwork,madefurtheradvancesandsavingspossible.高层结构与钢结构近年来,尽管一般的建筑结构设计取得了很大的进步,但是取得显著成绩的还要属超高层建筑结构设计。最初的高层建筑设计是从钢结构的设计开始的。钢筋混凝土和受力外包钢筒系统运用起来是比较经济的系统,被有效地运用于大批的民用建筑和商业建筑中。50层到100层的建筑被定义为超高层建筑。而这种建筑在美国得广泛的应用是由于新的结构系统的发展和创新。这样的高度需要增大柱和梁的尺寸,这样以来可以使建筑物更加坚固以至于在允许的限度范围内承受风荷载而不产生弯曲和倾斜。过分的倾斜会导致建筑的隔离构件、顶棚以及其他建筑细部产生循环破坏。除此之外,过大的摇动也会使建筑的使用者们因感觉到这样的的晃动而产生不舒服的感觉。无论是钢筋混凝土结构系统还是钢结构系统都充分利用了整个建筑的刚度潜力,因此不能指望利用多余的刚度来限制侧向位移。在钢结构系统设计中,经济预算是根据每平方英寸地板面积上的钢材的数量确定的。图示1中的曲线A显示了常规框架的平均单位的重量随着楼层数的增加而增加的情况。而曲线B显示则显示的是在框架被保护而不受任何侧向荷载的情况下的钢材的平均重量。上界和下界之间的区域显示的是传统梁柱框架的造价随高度而变化的情况。而结构工程师改进结构系统的目的就是减少这部分造价。共214页第216页 ┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊毕业设计(论文)报告纸钢结构中的体系:钢结构的高层建筑的发展是几种结构体系创新的结果。这些创新的结构已经被广泛地应用于办公大楼和公寓建筑中。刚性带式桁架的框架结构:为了联系框架结构的外柱和内部带式桁架,可以在建筑物的中间和顶部设置刚性带式桁架。1974年在米望基建造的威斯康森银行大楼就是一个很好的例子。框架筒结构:如果所有的构件都用某种方式互相联系在一起,整个建筑就像是从地面发射出的一个空心筒体或是一个刚性盒子一样。这个时候此高层建筑的整个结构抵抗风荷载的所有强度和刚度将达到最大的效率。这种特殊的结构体系首次被芝加哥的43层钢筋混凝土的德威特红棕色的公寓大楼所采用。但是这种结构体系的的所有应用中最引人注目的还要属在纽约建造的100层的双筒结构的世界贸易中心大厦。斜撑桁架筒体:建筑物的外柱可以彼此独立的间隔布置,也可以借助于通过梁柱中心线的交叉的斜撑构件联系在一起,形成一个共同工作的筒体结构。这种高度的结构体系首次被芝加哥的JohnHancock中心大厦采用。这项工程所耗用的刚才量与传统的四十层高楼的用钢量相当。筒体:随着对更高层建筑的要求不断地增大。筒体结构和斜撑桁架筒体被设计成捆束状以形成更大的筒体来保持建筑物的高效能。芝加哥的110层的SearsRoebuck总部大楼有9个筒体,从基础开始分成三个部分。这些独立筒体中的终端处在不同高度的建筑体中,这充分体现出了这种新式结构观念的建筑风格自由化的潜能。这座建筑物1450英尺(442米)高,是世界上最高的大厦。薄壳筒体系统:这种筒体结构系统的设计是为了增强超高层建筑抵抗侧力的能力(风荷载和地震荷载)以及建筑的抗侧移能力。薄壳筒体是筒体系统的又一大飞跃。薄壳筒体的进步是利用高层建筑的正面(墙体和板)作为与筒体共同作用的结构构件,为高层建筑抵抗侧向荷载提供了一个有效的途径,而且可获得不用设柱,成本较低,使用面积与建筑面积之比又大的室内空间。由于薄壳立面的贡献,整个框架筒的构件无需过大的质量。这样以来使得结构既轻巧又经济。所有的典型柱和窗下墙托梁都是轧制型材,最大程度上减小了组合构件的使用和耗费。托梁周围的厚度也可适当的减小。而可能占据宝贵空间的墙上镦梁的尺寸也可以最大程度地得到控制。这种结构体系已被建造在匹兹堡洲的OneMellon银行中心所运用。钢筋混凝土中的各体系:虽然钢结构的高层建筑起步比较早,但是钢筋混凝土的高层建筑的发展非常快,无论在办公大楼还是公寓住宅方面都成为刚结构体系的有力竞争对手。框架筒:像上面所提到的,框架筒构思首次被43层的迪威斯公寓大楼所采用。在这座大楼中,外柱的柱距为5.5英尺(1.68米)。而内柱则需要支撑8英寸厚的无梁板。筒中筒结构:另一种针对于办公大楼的钢筋混凝土体系把传统的剪力墙结构与外框架筒相结合。该体系由柱距很小的外框架与围绕中心设备区的刚性剪力墙筒组成。这种筒中筒结构(如插图2)使得当前世界上最高的轻质混凝土大楼(在休斯顿建造的独壳购物中心大厦)的整体造价只与35层的传统剪力墙结构相当。钢结构与混凝土结构的联合体系也有所发展。Skidmore,Owings共214页第216页 ┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊毕业设计(论文)报告纸和Merrill共同设计的混合体系就是一个好例子。在此体系中,外部的混凝土框架筒包围着内部的钢框架,从而结合了钢筋混凝土体系与钢结构体系各自的优点。在新奥尔良建造的52层的独壳广场大厦就是运用了这种体系。钢结构是指在建筑物结构中钢材起着主导作用的结构,是一个很宽泛的概念。大部分的钢结构都包括建筑设计,工程技术、工艺。通常还包括以主梁、次梁、杆件,板等形式存在的钢的热轧加工工艺。上个世纪七十年代,除了对其他材料的需求在增长,钢结构仍然保持着对于来自美国、英国、日本、西德、法国等国家的钢材厂钢材的大量需求。发展历史:早在Bessemer和Siemens-Marton(开放式炉)工艺出现以前,钢结构就已经有几十年的历史了。而直到此工艺问世之后才使得钢材可以大批生产出来供结构所用。对钢结构诸多问题的研究开始于铁结构的使用,当时很著名的研究对象是1977年在英国建造的横跨斯沃河的Coalbrookdale大桥。这座大桥以及后来的铁桥设计再加上蒸汽锅炉、铁船身的设计都刺激了建筑安装设计以及连接工艺的发展。铁结构对材料的需求量较小是优胜于砖石结构的主要方面。长久以来一直用木材制作的三角桁架也换成铁制的了。承受由直接荷载产生的重力作用的受压构件常用铸铁制造,而承受由悬挂荷载产生的推力作用的受拉构件常用熟铁制造。把铁加热到塑性状态,使之从卷状转化为扁平状与圆状之间的某一状态的工艺,早在1800年就得以发展了。随后,1819年角钢问世,1894年第一个工字钢被建造出来作为巴黎火车站的顶梁。此工字钢长17.7英尺)(5.4米)。1851年英国的JosephPaxtond为伦敦博览会建造了水晶宫。据说当时他已有这样的骨架结构构思:用比较细的铁梁作为玻璃幕墙的骨架。此建筑的风荷载抵抗力是由对角拉杆所提供的。在金属结构的发展历史中,有两个标志性事件:首先是从木桥发展而来的格构梁由木制转化为铁制;其次是锻铁制的受拉构件与铸铁制的受压构件受热后通过铆钉连接工艺的发展。十九世纪五六十年代,Bessemer与Siemens-Martin工艺的发展使钢材的生产能满足结构的需求。钢的受拉强度与受压强度都好于铁。这种新型的金属常被有想象力的工程师所利用,尤其倍受那些参与过英国、欧洲以及美国的道桥建设的工程师的喜爱。其中一个很好的例子就是Eads大桥(也被称为路易斯洲大桥)(1867-1874)。在这座大桥中,每隔500英尺(152.5米)设有由钢管加强肋形成的拱。英国的FirthofForth悬索桥设有管件支撑,直径大约为12英尺(3.66米),长度为350英尺(107)米。这些大桥以及其他结构在引导钢结构的发展,规范的实施,许用应力的设计方面起到了很重要的作用。1907年Quebec悬索大桥的偶然破坏揭露了二十世纪初期由于缺乏足够的理论知识,甚至是缺乏足够的理论研究的基础知识,而导致在应力分析方面出现了很多的不足。但是,这样的损坏却很少出现在金属骨架的办公大楼中。因为尽管在缺乏缜密的分析的情况下,这些建筑也表现出了很高的实用性。在上个世纪中叶,没有经过任何特殊合金强化、硬化过的普通碳素钢已经被广泛地使用了。在1889年巴黎召开的世界博览会上,金属结构表现出了在超高层建筑运用上的内在潜力。在这次会上,法国著名的桥梁设计师埃非尔展示了他的杰作-300米高的露天开挖的铁塔。无论是它的高度(比著名的金字塔的两倍还高),架设的速度-人数不多的工作人员仅用几个月的时间就完成了整个工程任务,还是很低的工程造价都使它脱颖而出。首批摩天大厦:在刚结构发展的同时,美国的另一个是也蓬勃的发展起来了。1884-1885年,芝加哥的工程师Maj.WilliamLeBaron共214页第216页 ┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊毕业设计(论文)报告纸Jennny设计了家庭保险公司大厦。这座大厦也是金属结构的,有十层高。大厦的梁是钢制的,而柱是铸铁所制。铸铁制的过梁支撑着窗洞口上方的砌体,同时也需要铸铁制的柱支撑着。实心砌体的天井与界墙提供抵抗风载的侧向支撑。不到十年的功夫,芝加哥和纽约已经有超过30座办公大楼是利用这种结构。钢材在这些结构中起了非常大的作用。这种结构利用铆钉把梁与柱连接在一起。有时为了抵抗风荷载还是在竖向构件和横向构件的连接点出贴覆上节点板来加固结构。此外,轻型的玻璃幕墙结构代替了老式的重质砌体结构。尽管几十年来之中建筑形式主要是在美国发展的,但是它却影响着全世界钢材工业的发展。十九世纪的最后几年,基本结构形状工字型钢的厚度已经达到20英寸(0.508米),非对称的Z字型钢和T型钢可以与有一定宽度和厚度的板相联结,使得构件具体符合要求的尺寸和强度。1885年最重的型钢通过热轧生产出来,每英寸不到100磅(45千克)。到二十世纪六十年代这个数字已经达到每英寸700磅(320千克)。紧随着钢结构的发展,1988年第一部电梯问世了。安全载客电梯诞生,以及安全经济的钢结构设计方法的发展促使建筑高度迅猛增加。1902年在纽约建造的高286英寸(87.2米)的Flatiron大厦不断地被后来的建筑所超越。这些建筑分别是高375英尺(115米)的时代大厦(1904),(后来改名为联合化工制品大厦)。1908年在华尔街建造的高468英尺(143米)的城市投资公司大厦,高612英尺(187米)的星尔大厦,以及700英尺(214米)的都市塔和780英尺高(232米)的Wollworth大厦。房屋高度与高宽比的不断增加也带来了许多的问题。为了控制道路的阻塞,要对建筑的缩进设计进行限定。侧向支撑的设置也是其中一项技术问题,例如,埃非尔铁塔所采用的对角支撑体系对于要靠太阳光来照明的办公大厦就不实用了。而只有考虑到具体的单独梁与单独柱的抗弯能力以及梁柱相交处的刚度的框架设计才是可靠的。随着现代内部采光体系的不断发展,抵抗风荷载的对角支撑又重新被利用起来了。芝加哥的JohnHancock中心就是一个很显著的例子。外部的对角支撑成为此结构立面的一个很显眼的部分。第一次世界大战暂时中断了所谓摩天大厦(当时这个词并没有确定)的蓬勃发展,但是二十世纪二十年代又恢复了这一趋势。1931年建造的帝国大厦把词潮流推向了顶峰。102层高1250英尺(381米)的帝国大厦在后来的40年一直保持着世界最高的地位。它的建造速度充分证明了这种新的结构形式已经被当时的技术所掌握。次项工程所需要的梁是由Bayonne海湾对岸的军械库所提供的。是由用精密仪器控制的驳船和卡车负责运输的。由九架起重机将这些梁提升到指定的位置。由工业轨道装置把钢材和其他材料移到每一层上去。先是螺栓连接紧接着铆钉连接,最后是装修,整个工程的最终完成只用了一年零45天。二十世纪三十年代席卷全世界的大萧条以及第而次世界大战使钢结构的发展又一次受到了阻碍。但是与此同时,焊接代替了铆钉连接则是一个很重要的发展。十九世纪末,利用焊接把各个钢零件相连接已取得了很好的成绩,并在第一次世界大战中被运用于救生船的修理。但直到第二次世界大战后才用于建筑结构中。同时在连接领域中又一进步就是高强螺栓代替了铆钉。共214页第216页 ┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊毕业设计(论文)报告纸二战结束后,欧洲,美国,日本等国都扩大了对在不定应力(包括超过屈服点的情况)作用下各种结构钢的性质的研究,并进行了更为精确、系统的分析。此后,许多国家采用了一些更为自由灵活的设计规范和更为理想化的弹性设计规范。计算机在工程上的运用代替了冗长的手工计算,从而更加促进了钢结构的发展,并大大的减低了造价。结论毕业设计是教学计划的一个重要的组成部分,它培养了我们综合运用所学基础和专业知识,提高了我们实践能力,是最后一个重要教学环节。通过几个月来紧张而有序的设计,提高了我分析和解决实际问题的能力,总结与提高了几年来所学知识的,在理论上联合了实际。我的毕业设计课题是设计八十三中学教学楼,其中包括建筑设计,结构设计两部分。共214页第216页 ┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊毕业设计(论文)报告纸学校是培养人才的摇篮,因此学校的建筑设计,除了在定额、指标、规范和标准要遵守国家有关法规外,在总体环境的规划布置、教学楼的平面与空间组合形式,以及材料、结构、构造、施工技术和设备的选用等方面,要恰当地处理好功能、技术与艺术三者的关系。同时要考虑青少年活泼好动、好奇和缺乏经验等特点,充分注意安全。通过这两部分的设计使我对大学以来所学的各门课程有了一个系统而全面的了解,加深了各专业课程知识的融会贯通。建筑设计是对拟建建筑物预先进行设想和规划,根据建筑物的用途和要求确定其各部分的形状和尺寸,并将各部分有机地组织到一起,创造出优美协调的建筑空间环境。从中,我进一步理解民用建筑设计原理和构造的基础知识,掌握建筑施工图的设计方法和步骤,提高绘制和识别建筑施工图的基本技能。在结构设计中,根据《荷载规范》,正确计算作用框架上的荷载值;掌握了框架结构的内力分析方法,学会了内力组合;根据控制截面的不利内力值和截面的尺寸进行配筋和节点构造设计。明白计算机结构计算出图与到工程应用还有较大的距离,必须通过必要的修改才能运用。通过毕业设计的锻炼也使我明白处理不同难题的方法,在遇到难题时不能避而远之,应该通过大量地查找资料、虚心向别人请教来解决。这一点不仅是对现在,而且对我以后的工作都有很大的指导意义。在此再次感谢在这次毕业设计中支持和帮助我的老师和同学。由于自身所学知识的局限性以及第一次独立的完成设计,设计中难免存在问题。在此,请各位老师,专家给予批评指正。致谢学生在设计期间都是在各专业老师全面、具体指导下完成进行的。各位老师渊博的学识、敏锐的思维、民主而严谨的作风使学生受益非浅,并终生难忘,由于时间关系,在计算输入过程中难免出现些错误,还望各位老师给予指导与纠正。在此尤为感谢李建峰主任和谢媛芳老师等系部专业老师给予的指导。感谢我的学友和朋友对我的关心和帮助。本设计由于时间仓促及水平有限,难免会有不当甚至错误之处,敬请老师给予批评和指正。共214页第216页 ┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊毕业设计(论文)报告纸参考文献1、国家标准、规范、规程《总图制图标准》(GB50103-2001)《房屋建筑制图统一标准》(GBJ50001-2001)《建筑结构制图标准》(GBJ50105-2001)《建筑设计防火规范》(GBJ16-87,2001)《民用建筑设计通则》(JGJ37-87)《建筑结构荷载规范》(GB50009-2001)《砌体结构设计规范》(GB50003-2001)《混凝土结构设计规范》(GB50010-2002)《钢筋混凝土高层建筑结构设计与施工规程》(JGJ3-91)《建筑地基基础设计规范》(GB50011-2001)《钢结构设计规范》(GBJ20017-2003)2、教科书《房屋建筑学》《混凝土结构》《建筑结构抗震设计》《土木工程施工》《建筑设计资料》共214页第216页'
