交通部水运工程质量检查要点

  • 6页
  • 当前文档由用户上传发布,收益归属用户
  1. 1、本文档共5页,可阅读全部内容。
  2. 2、本文档内容版权归属内容提供方,所产生的收益全部归内容提供方所有。如果您对本文有版权争议,可选择认领,认领后既往收益都归您。
  3. 3、本文档由用户上传,本站不保证质量和数量令人满意,可能有诸多瑕疵,付费之前,请仔细先通过免费阅读内容等途径辨别内容交易风险。如存在严重挂羊头卖狗肉之情形,可联系本站下载客服投诉处理。
  4. 文档侵权举报电话:19940600175。

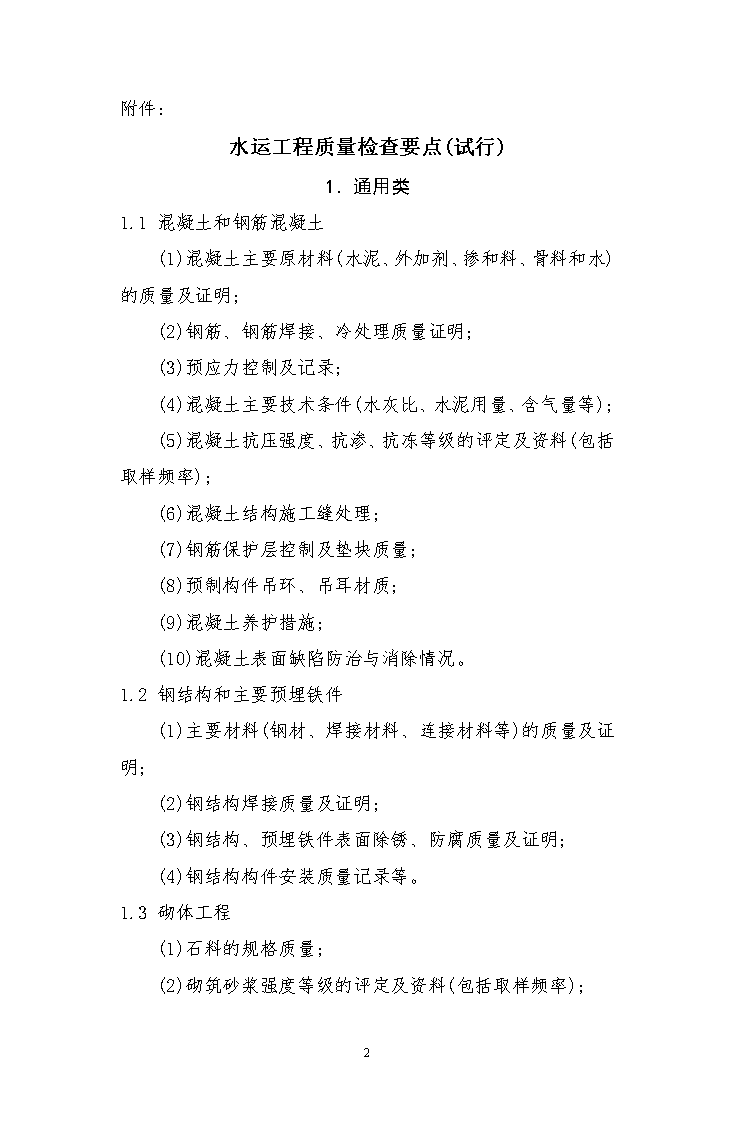

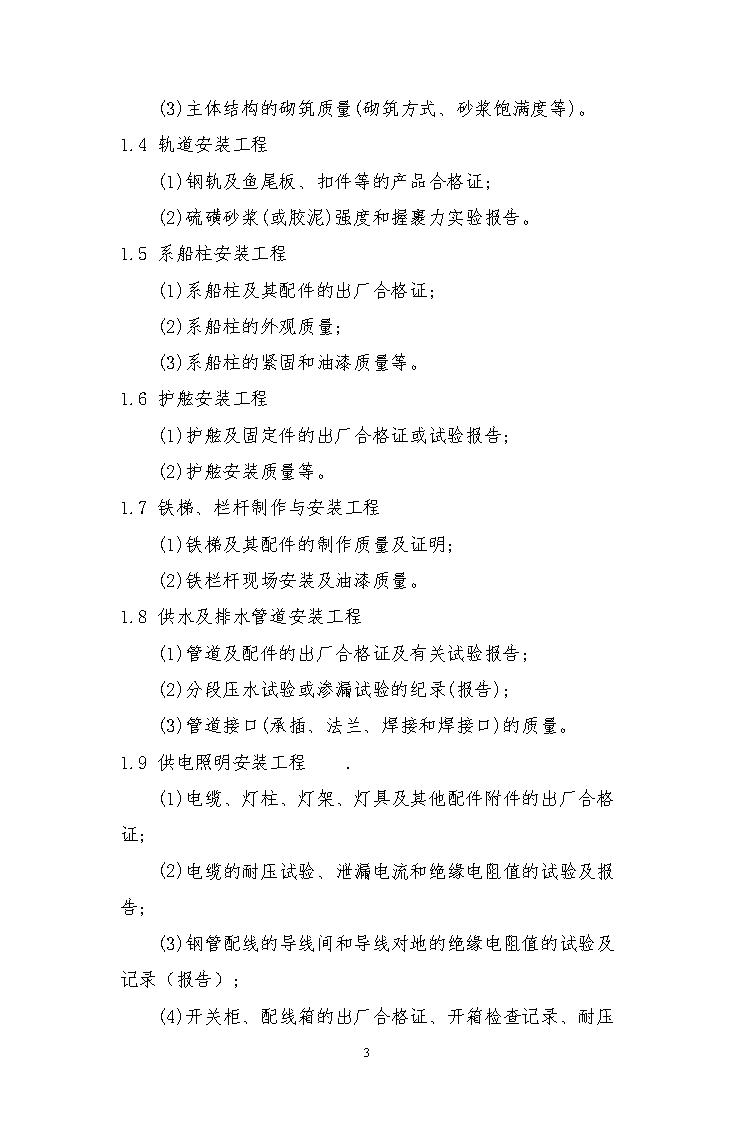

'交通部基本建设质量监督总站交质监总字(2001)091号关于印发《水运工程质量检查要点》(试行)的通知各水运(交通)工程质量监督站:为加强对水运工程建设项目执行国家有关质量技术标准的监督检查,提高监督检查工作的有效性,确保水运工程的施工质量,我站在总结水运工程质量检查的工作经验基础上,结合水运工程的特点,编制了《水运工程质量检查要点》(试行),现印发给你们,请结合各地区工程的实际情况参照执行,并将执行中遇到的问题及建议及时反馈给部质监总站。交通部基本建设质量监督总站(章)二00一年七月二十四日主题词:水运质量检查通知6 附件:水运工程质量检查要点(试行)1.通用类1.1混凝土和钢筋混凝土(1)混凝土主要原材料(水泥、外加剂、掺和料、骨料和水)的质量及证明;(2)钢筋、钢筋焊接、冷处理质量证明;(3)预应力控制及记录;(4)混凝土主要技术条件(水灰比、水泥用量、含气量等);(5)混凝土抗压强度、抗渗、抗冻等级的评定及资料(包括取样频率);(6)混凝土结构施工缝处理;(7)钢筋保护层控制及垫块质量;(8)预制构件吊环、吊耳材质;(9)混凝土养护措施;(10)混凝土表面缺陷防治与消除情况。1.2钢结构和主要预埋铁件(1)主要材料(钢材、焊接材料、连接材料等)的质量及证明;(2)钢结构焊接质量及证明;(3)钢结构、预埋铁件表面除锈、防腐质量及证明;(4)钢结构构件安装质量记录等。1.3砌体工程(1)石料的规格质量;(2)砌筑砂浆强度等级的评定及资料(包括取样频率);6 (3)主体结构的砌筑质量(砌筑方式、砂浆饱满度等)。1.4轨道安装工程(1)钢轨及鱼尾板、扣件等的产品合格证;(2)硫磺砂浆(或胶泥)强度和握裹力实验报告。1.5系船柱安装工程(1)系船柱及其配件的出厂合格证;(2)系船柱的外观质量;(3)系船柱的紧固和油漆质量等。1.6护舷安装工程(1)护舷及固定件的出厂合格证或试验报告;(2)护舷安装质量等。1.7铁梯、栏杆制作与安装工程(1)铁梯及其配件的制作质量及证明;(2)铁栏杆现场安装及油漆质量。1.8供水及排水管道安装工程(1)管道及配件的出厂合格证及有关试验报告;(2)分段压水试验或渗漏试验的纪录(报告);(3)管道接口(承插、法兰、焊接和焊接口)的质量。1.9供电照明安装工程.(1)电缆、灯柱、灯架、灯具及其他配件附件的出厂合格证;(2)电缆的耐压试验、泄漏电流和绝缘电阻值的试验及报告;(3)钢管配线的导线间和导线对地的绝缘电阻值的试验及记录(报告);(4)6 开关柜、配线箱的出厂合格证、开箱检查记录、耐压调整试验及接地电阻测试记录等。2.主要水工建筑物2.1高桩码头(1)预制构件(桩、梁、板、靠船构件等)的出厂检验和进场验收;(2)沉桩控制标准和桩偏位检验;(3)灌注桩沉渣厚度检查验收资料和桩身混凝土质量;(4)断、裂桩处理结果与资料;(5)梁、板、靠件安装记录(主要为搭接长度和轴线位置控制);(6)码头面层及伸缩缝质量;(7)码头下部缺陷修补质量;(8)码头位移观测及结果等;(9)防腐涂料及涂层厚度资料等;2.2重力式码头(1)预制构件(沉箱、方块、扶壁、卸荷板等)出厂检验和进场验收;(2)基槽基底土质及验收记录;(3)抛石基床重锤夯实控制和验夯记录。对于爆炸夯实,应查爆夯参数、夯沉量等资料;(4)墙身构件安装质量及记录;(5)卸荷板和沉箱顶板安装质量及记录;(6)墙后抛填倒滤层质量及记录;(7)倒滤层施工质量及检查记录;(8)胸墙质量及表面缺陷的防治与消除;(9)沉降位移观测及结果。6 2.3板桩码头(1)预制构件(板桩、锚碇桩、锚碇板、钢拉杆及配件等);(2)板桩墙质量及记录(钢板桩重点为桩尖标高、倾斜、偏位、套锁情况、焊接质量和防腐质量等;混凝土板桩重点为桩尖标高、倾斜,偏差位、两桩缝隙、榫槽处理等;地下连续墙重点为槽段底标高、沉渣厚度、水下混凝土质量、槽段接头处理等);(3)锚碇墙质量及记录(锚碇桩重点为桩尖标高、倾斜、偏位、锚碇帽梁质量;锚碇墙[板]重点为安装轴线、标高、锚碇棱体质量等;地下连续墙锚碇结构重点为槽段底标高、水下混凝土质量、槽段接头处理等);(4)拉杆安装记录(重点为标高、间距、初应力调整、张紧情况及防腐处理等);(5)板桩墙后棱体回填及排水施工记录(重点为回填料质量、密实方法、排水盲沟质量和板桩泄水孔处理等);(6)棱体回填质量及记录;(7)沉降位移观测及结果等。2.4斜坡式防波堤及护岸(直立式依结构形式分别按重力式码头或板桩码头的要点检查)(1)护面块体出厂检验和进场验收;(2)堤顶标高、堤身坡度;(3)垫层时规格及厚度检查记录;(4)护面层厚及检验记录;(5)沉降位移观测及结果等。(6)堤头处理等。2.5船闸、船坞工程6 (1)基槽土质及验收记录;(2)基础施工及验收记录;(3)防渗帷幕;(4)闸墙、底板沉降止水缝施工及验收记录;(5)墙后回填材料及密实度;(6)倒滤排水系统施工及验收记录;(7)船闸、船坞总体尺度及沉降位移观测;(8)闸门、坞门安装及启闭试验及记录;(9)排灌水系统试运转验收及记录;(10)裂缝、渗漏情况及处理记录等。2.6水运工程配套建设项目的检查内容参照执行相关行业的质量检查要点。6'
