'主体工程实体质量检查允许偏差及检查数量一、混凝土结构1、模板安装模板安装的允许偏差及检验方法项 目允许偏差(mm)检验方法轴线位置5钢尺检查底模上表面标高±5水准仪或拉线、钢尺检查截面内部尺寸基 础±10钢尺检查柱、墙、梁+4,-5钢尺检查层高垂直度不大于5m6经纬仪或吊线、钢尺检查大于5m8经纬仪或吊线、钢尺检查相邻两板表面高低差2钢尺检查表面平整度52m靠尺和塞尺检查注:检查轴线位置时,应沿纵、横两个方向量测,并取其中的较大值。检查数量:按楼层、结构缝或施工段划分检验批。在同一检验批内,对梁、柱,应抽查构件数量的10%,且不少于3件;对墙和板,应按有代表性的自然间抽查10%,且不少于3间;对大空间结构,墙可按相邻轴线间高度5m左右划分检查面,板可按纵、横轴线划分检查面,抽查10%,且均不少于3面。2、钢筋安装钢筋安装的允许偏差和检验方法项 目允许偏差(mm)检验方法绑扎钢筋网长、宽±10钢尺检查网眼尺寸±20钢尺量连续三当,取最大值绑扎钢筋骨架长±10钢尺检查宽、高±5钢尺检查受力钢筋间 距±10钢尺量两端、中间各一点,排 距±5取最大值保护层厚度基础±10钢尺检查柱、梁±5钢尺检查板、墙、壳±3钢尺检查绑扎箍筋、横向钢筋间距±20钢尺量连接三档,取最大值钢筋弯起点位置20钢尺检查预埋件中心线位置5钢尺检查水平高差+3,0钢尺和塞尺检查

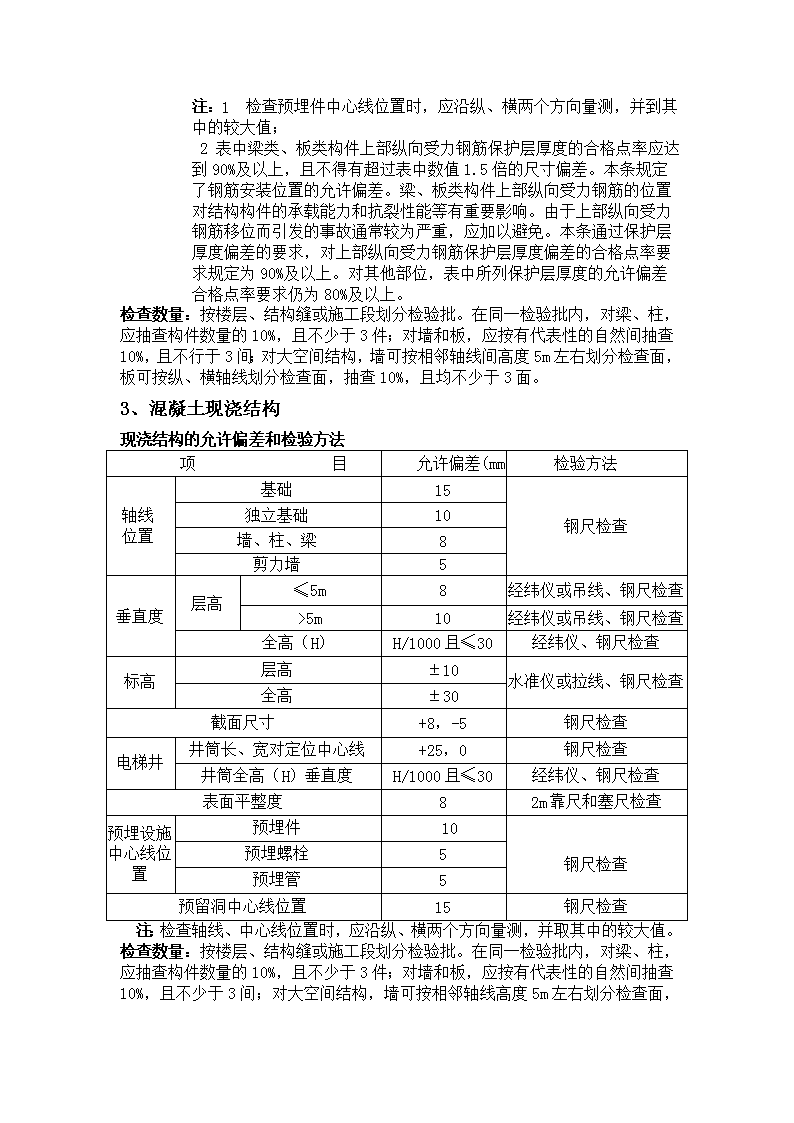

注:1 检查预埋件中心线位置时,应沿纵、横两个方向量测,并到其中的较大值; 2表中梁类、板类构件上部纵向受力钢筋保护层厚度的合格点率应达到90%及以上,且不得有超过表中数值1.5倍的尺寸偏差。本条规定了钢筋安装位置的允许偏差。梁、板类构件上部纵向受力钢筋的位置对结构构件的承载能力和抗裂性能等有重要影响。由于上部纵向受力钢筋移位而引发的事故通常较为严重,应加以避免。本条通过保护层厚度偏差的要求,对上部纵向受力钢筋保护层厚度偏差的合格点率要求规定为90%及以上。对其他部位,表中所列保护层厚度的允许偏差合格点率要求仍为80%及以上。检查数量:按楼层、结构缝或施工段划分检验批。在同一检验批内,对梁、柱,应抽查构件数量的10%,且不少于3件;对墙和板,应按有代表性的自然间抽查10%,且不行于3间;对大空间结构,墙可按相邻轴线间高度5m左右划分检查面,板可按纵、横轴线划分检查面,抽查10%,且均不少于3面。3、混凝土现浇结构现浇结构的允许偏差和检验方法项 目允许偏差(mm)检验方法轴线位置基础15钢尺检查独立基础10墙、柱、梁8剪力墙5垂直度层高≤5m8经纬仪或吊线、钢尺检查>5m10经纬仪或吊线、钢尺检查全高(H)H/1000且≤30经纬仪、钢尺检查标高层高±10水准仪或拉线、钢尺检查全高±30截面尺寸+8,-5钢尺检查电梯井井筒长、宽对定位中心线+25,0钢尺检查井筒全高(H)垂直度H/1000且≤30经纬仪、钢尺检查表面平整度82m靠尺和塞尺检查预埋设施中心线位置预埋件10钢尺检查预埋螺栓5预埋管5预留洞中心线位置15钢尺检查注:检查轴线、中心线位置时,应沿纵、横两个方向量测,并取其中的较大值。检查数量:按楼层、结构缝或施工段划分检验批。在同一检验批内,对梁、柱,应抽查构件数量的10%,且不少于3件;对墙和板,应按有代表性的自然间抽查10%,且不少于3间;对大空间结构,墙可按相邻轴线高度5m

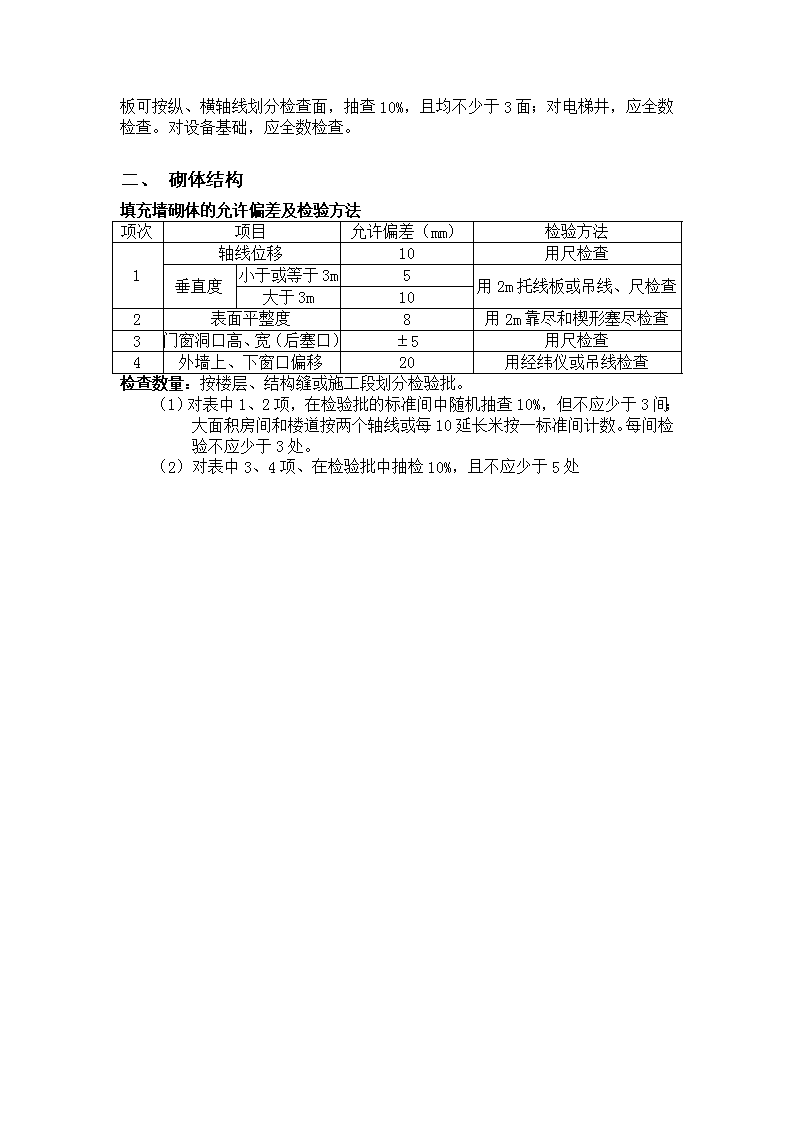

左右划分检查面,板可按纵、横轴线划分检查面,抽查10%,且均不少于3面;对电梯井,应全数检查。对设备基础,应全数检查。一、砌体结构填充墙砌体的允许偏差及检验方法项次项目允许偏差(mm)检验方法1轴线位移10用尺检查垂直度小于或等于3m5用2m托线板或吊线、尺检查大于3m102表面平整度8用2m靠尽和楔形塞尽检查3门窗洞口高、宽(后塞口)±5用尺检查4外墙上、下窗口偏移20用经纬仪或吊线检查检查数量:按楼层、结构缝或施工段划分检验批。(1)对表中1、2项,在检验批的标准间中随机抽查10%,但不应少于3间;大面积房间和楼道按两个轴线或每10延长米按一标准间计数。每间检验不应少于3处。(2)对表中3、4项、在检验批中抽检10%,且不应少于5处'
