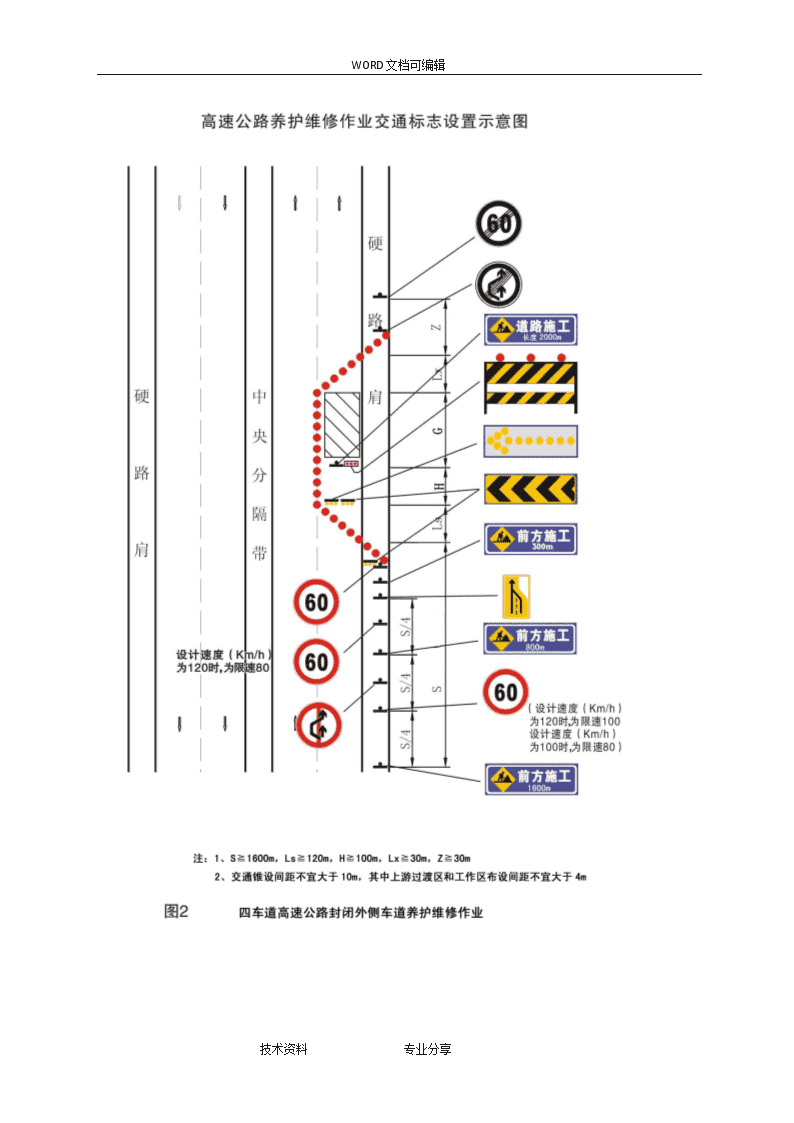

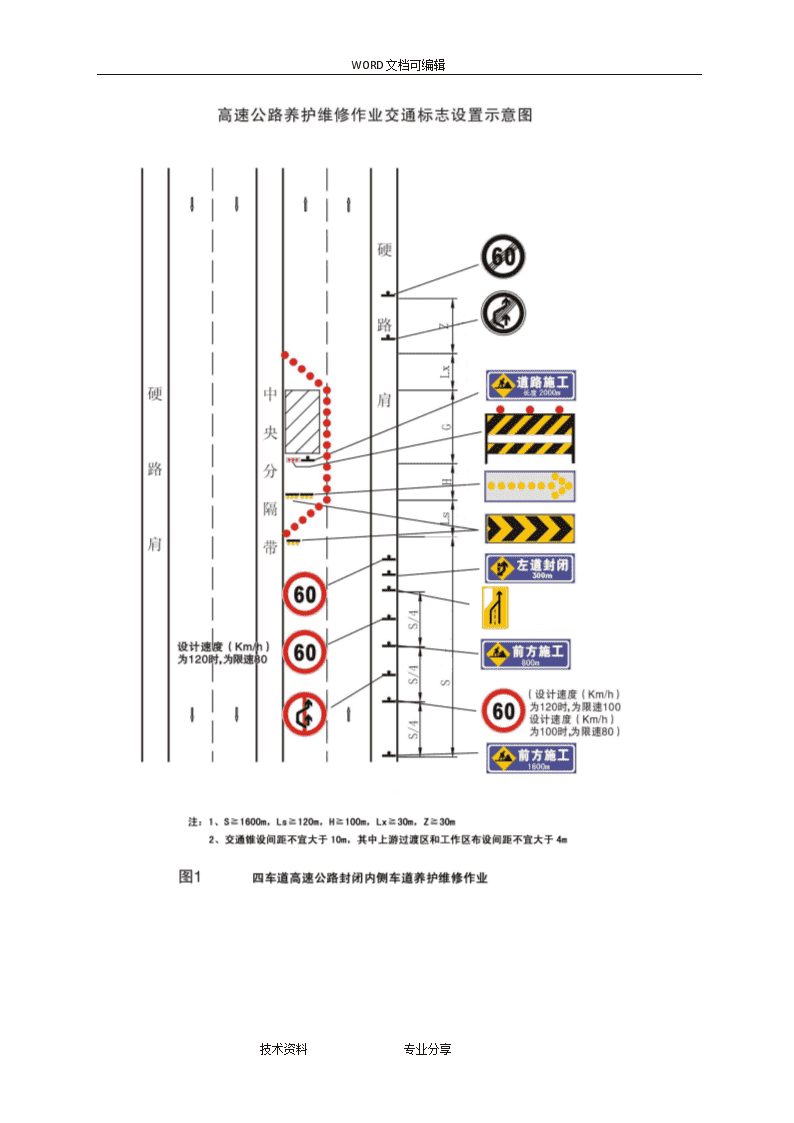

高速公路公路养护维修作业交通标志设置示意图(国标2016年)

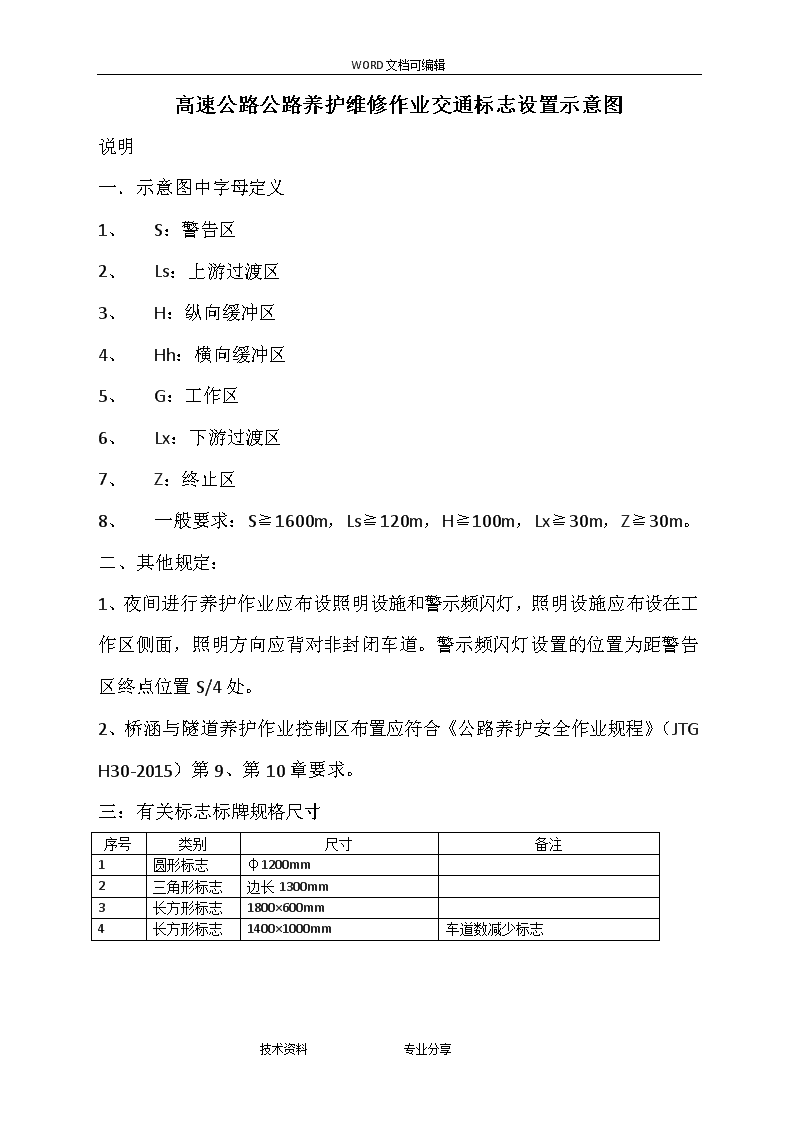

'WORD文档可编辑高速公路公路养护维修作业交通标志设置示意图说明一．示意图中字母定义1、S：警告区2、Ls：上游过渡区3、H：纵向缓冲区4、Hh：横向缓冲区5、G：工作区6、Lx：下游过渡区7、Z：终止区8、一般要求：S≧1600m，Ls≧120m，H≧100m，Lx≧30m，Z≧30m。二、其他规定：1、夜间进行养护作业应布设照明设施和警示频闪灯，照明设施应布设在工作区侧面，照明方向应背对非封闭车道。警示频闪灯设置的位置为距警告区终点位置S/4处。2、桥涵与隧道养护作业控制区布置应符合《公路养护安全作业规程》（JTGH30-2015）第9、第10章要求。三：有关标志标牌规格尺寸序号类别尺寸备注1圆形标志φ1200mm2三角形标志边长1300mm3长方形标志1800×600mm4长方形标志1400×1000mm车道数减少标志技术资料专业分享 WORD文档可编辑技术资料专业分享 WORD文档可编辑技术资料专业分享 WORD文档可编辑技术资料专业分享 WORD文档可编辑技术资料专业分享 WORD文档可编辑技术资料专业分享 WORD文档可编辑技术资料专业分享 WORD文档可编辑技术资料专业分享 WORD文档可编辑技术资料专业分享 WORD文档可编辑技术资料专业分享 WORD文档可编辑技术资料专业分享 WORD文档可编辑技术资料专业分享'
