透水人行道施工设计说明书

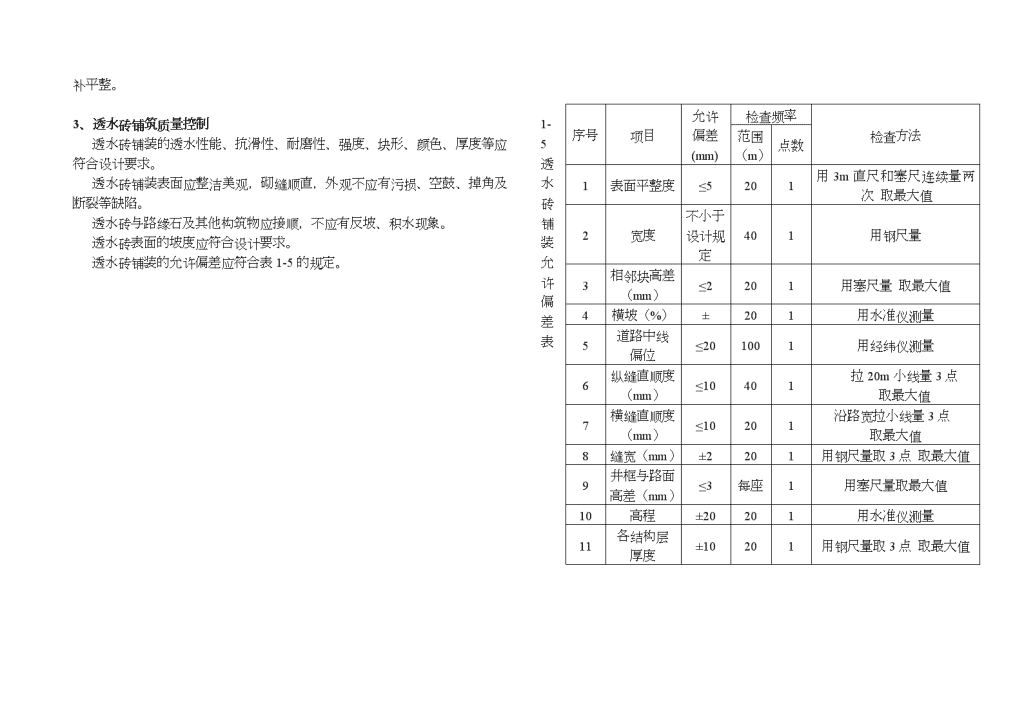

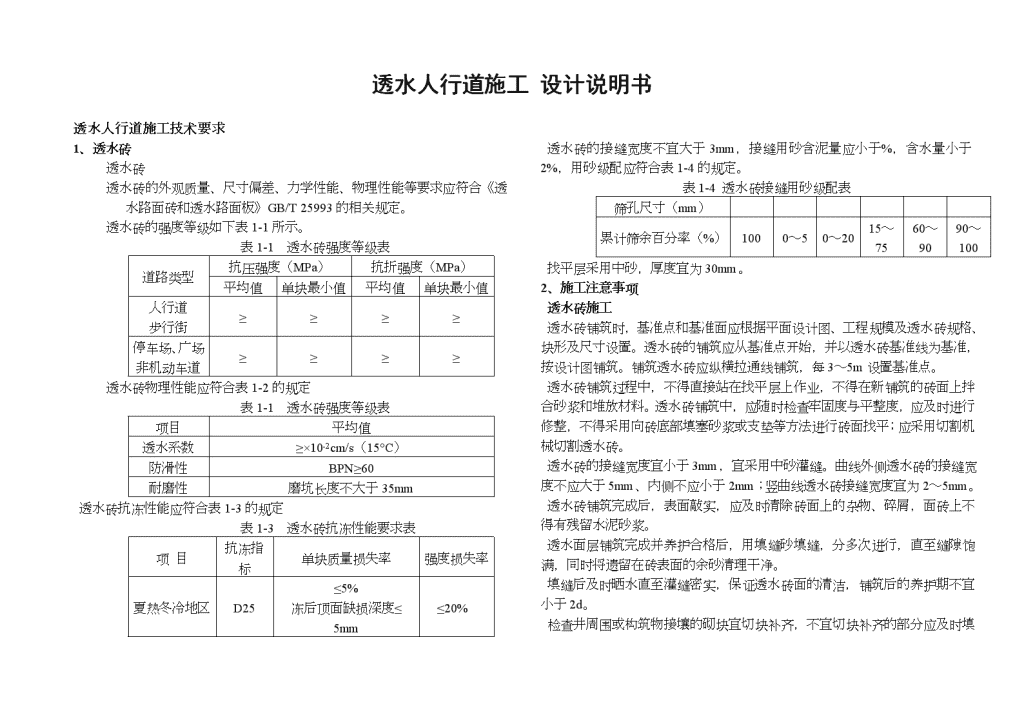

'透水人行道施工设计说明书透水人行道施工技术要求1、透水砖透水砖透水砖的外观质量、尺寸偏差、力学性能、物理性能等要求应符合《透水路面砖和透水路面板》GB/T25993的相关规定。透水砖的强度等级如下表1-1所示。表1-1透水砖强度等级表道路类型抗压强度（MPa）抗折强度（MPa）平均值单块最小值平均值单块最小值人行道步行街≥≥≥≥停车场、广场非机动车道≥≥≥≥透水砖物理性能应符合表1-2的规定表1-1透水砖强度等级表项目平均值透水系数≥×10-2cm/s（15°C）防滑性BPN≥60耐磨性磨坑长度不大于35mm透水砖抗冻性能应符合表1-3的规定表1-3透水砖抗冻性能要求表项目抗冻指标单块质量损失率强度损失率夏热冬冷地区D25≤5%冻后顶面缺损深度≤5mm≤20%透水砖的接缝宽度不宜大于3mm，接缝用砂含泥量应小于%，含水量小于2%，用砂级配应符合表1-4的规定。表1-4透水砖接缝用砂级配表筛孔尺寸（mm）累计筛余百分率（%）1000～50～2015～7560～9090～100找平层采用中砂，厚度宜为30mm。2、施工注意事项透水砖施工透水砖铺筑时，基准点和基准面应根据平面设计图、工程规模及透水砖规格、块形及尺寸设置。透水砖的铺筑应从基准点开始，并以透水砖基准线为基准，按设计图铺筑。铺筑透水砖应纵横拉通线铺筑，每3～5m设置基准点。透水砖铺筑过程中，不得直接站在找平层上作业，不得在新铺筑的砖面上拌合砂浆和堆放材料。透水砖铺筑中，应随时检查牢固度与平整度，应及时进行修整，不得采用向砖底部填塞砂浆或支垫等方法进行砖面找平；应采用切割机械切割透水砖。透水砖的接缝宽度宜小于3mm，宜采用中砂灌缝。曲线外侧透水砖的接缝宽度不应大于5mm、内侧不应小于2mm；竖曲线透水砖接缝宽度宜为2～5mm。透水砖铺筑完成后，表面敲实，应及时清除砖面上的杂物、碎屑，面砖上不得有残留水泥砂浆。透水面层铺筑完成并养护合格后，用填缝砂填缝，分多次进行，直至缝隙饱满，同时将遗留在砖表面的余砂清理干净。填缝后及时晒水直至灌缝密实，保证透水砖面的清洁，铺筑后的养护期不宜小于2d。 检查井周围或构筑物接壤的砌块宜切块补齐，不宜切块补齐的部分应及时填补平整。3、透水砖铺筑质量控制透水砖铺装的透水性能、抗滑性、耐磨性、强度、块形、颜色、厚度等应符合设计要求。透水砖铺装表面应整洁美观，砌缝顺直，外观不应有污损、空鼓、掉角及断裂等缺陷。透水砖与路缘石及其他构筑物应接顺，不应有反坡、积水现象。透水砖表面的坡度应符合设计要求。透水砖铺装的允许偏差应符合表1-5的规定。表1-5透水砖铺装允许偏差表序号项目允许偏差(mm)检查频率检查方法范围（m）点数1表面平整度≤5201用3m直尺和塞尺连续量两次取最大值2宽度不小于设计规定401用钢尺量3相邻块高差（mm）≤2201用塞尺量取最大值4横坡（%）±201用水准仪测量5道路中线偏位≤201001用经纬仪测量6纵缝直顺度（mm）≤10401拉20m小线量3点取最大值7横缝直顺度（mm）≤10201沿路宽拉小线量3点取最大值8缝宽（mm）±2201用钢尺量取3点取最大值9井框与路面高差（mm）≤3每座1用塞尺量取最大值10高程±20201用水准仪测量11各结构层厚度±10201用钢尺量取3点取最大值 2、透水水泥混凝土基层透水水泥混凝土的原材料和性能要求应符合现行行业标准《透水水泥混凝土路面技术规程》CJJ/T135的规定。透水水泥混凝土基层的抗压强度（28d）不应小于，弯拉强度（28d）不小于，连续孔隙率不应小于10%。透水水泥混凝土基层集料压碎值不应大于26%；公称最大粒径不宜大于，集料中小于或等于颗粒含量不应超过7%。透水水泥混凝土基层的配合比应通过试验确定，满足强度和透水性要求。集料级配可按表1采用。表1透水水泥混凝土基层集料级配表筛孔尺寸（mm）19通过质量百分率（%）10090～10072～8917～718～160～73、透水级配碎石基层级配碎石的原材料和性能要求应符合现行行业标准《透水砖路面技术规程》CJJ/T188的规定。级配碎石可用于土质均匀、承载能力较好的土基。基层顶面压实度按重型击实标准，应达到95%以上。级配碎石基层集料压碎值应不大于26%；公称最大粒径不宜大于；集料中小于或等于颗粒含量不应超过3%。碎石级配可按表3采用。级配碎石连续孔隙率不应小于10%。表3透水水泥稳定碎石基层集料级配表筛孔尺寸（mm）19通过质量百分率（%）10085～9565～8055～7055～700～0～24、土路基设计土基应具有一定的渗透性，土基渗透系数≥×10-3mm/s，且土基顶面距离地下水位应＞。土基应密实、均匀、稳定，应具有足够的强度、稳定性、抗变形能力和耐久性。透水路基在浸水后应满足承载力的要求，应符合现行行业标准《城镇道路路基设计规范》CJJ194与《城镇道路路面设计规范》CJJ169的规定。路槽底面土基设计回弹模量值不宜小于20MPa，特殊情况不得小于15MPa。土质路基压实度应采用重型击实标准控制，压实度应大于90%，为保证土基的渗透性，不宜超过93%。 '
