18米厂房供电、给排(污)水、消防、道路、绿化施工方案(

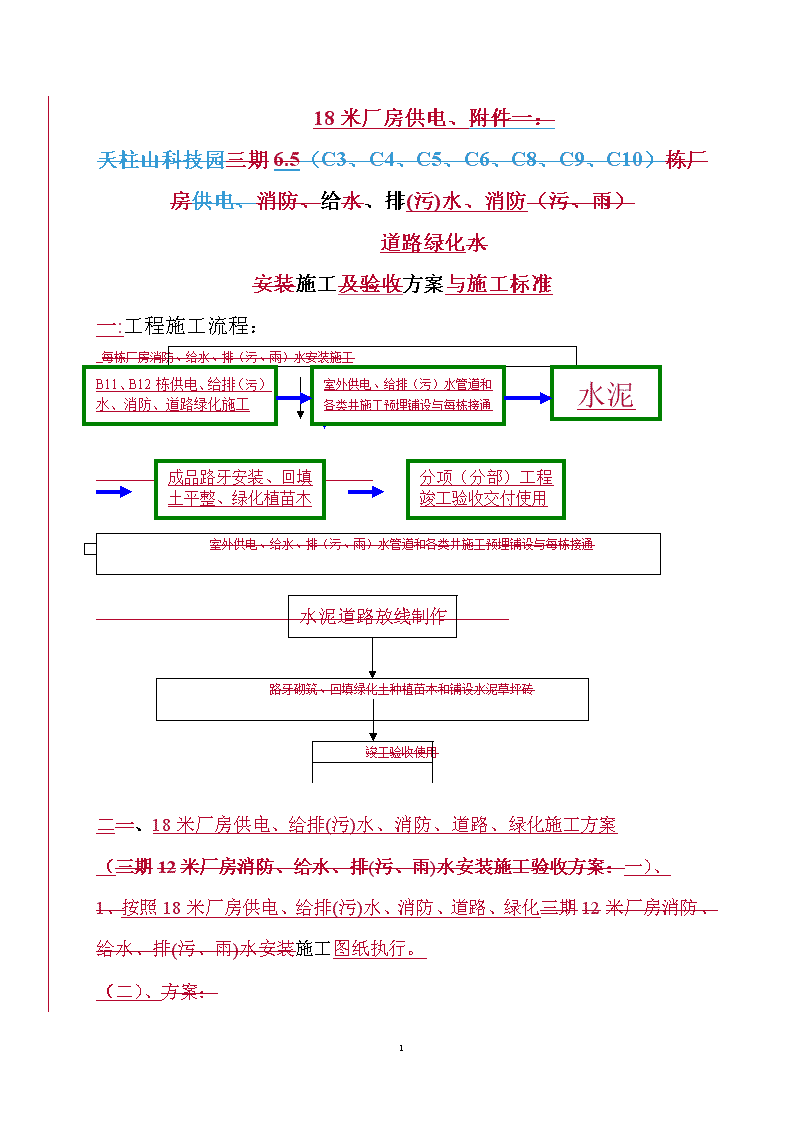

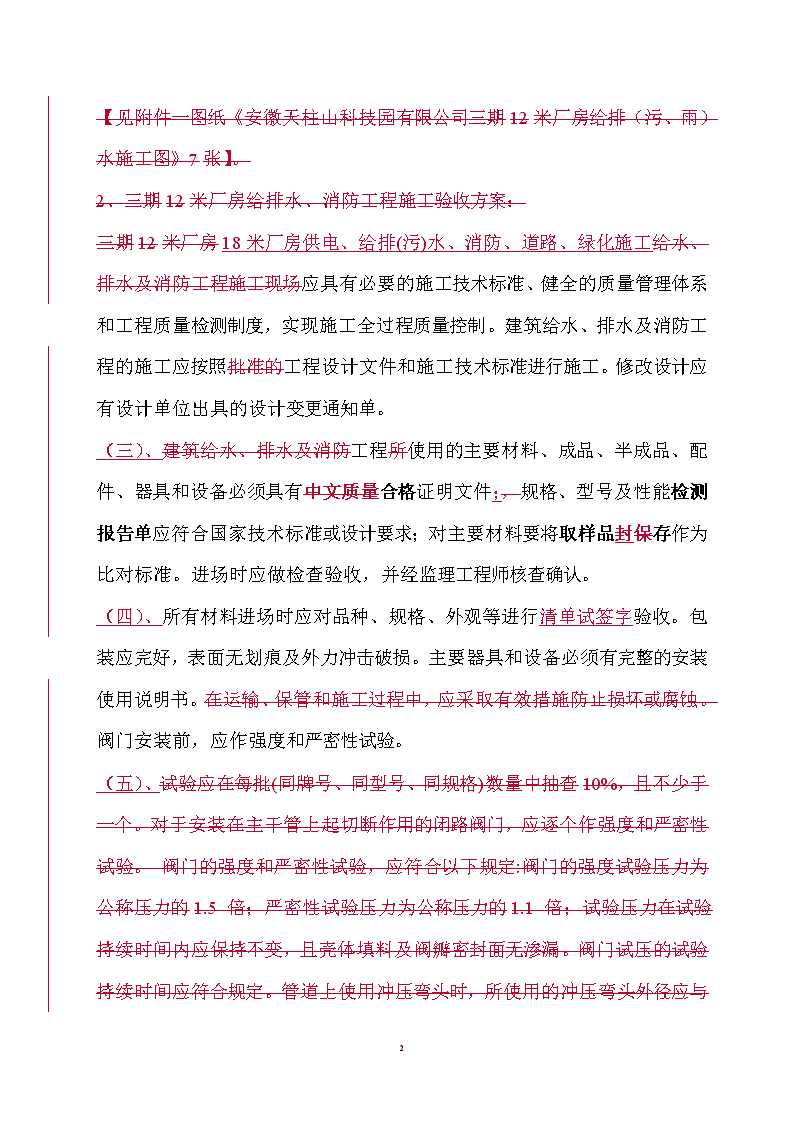

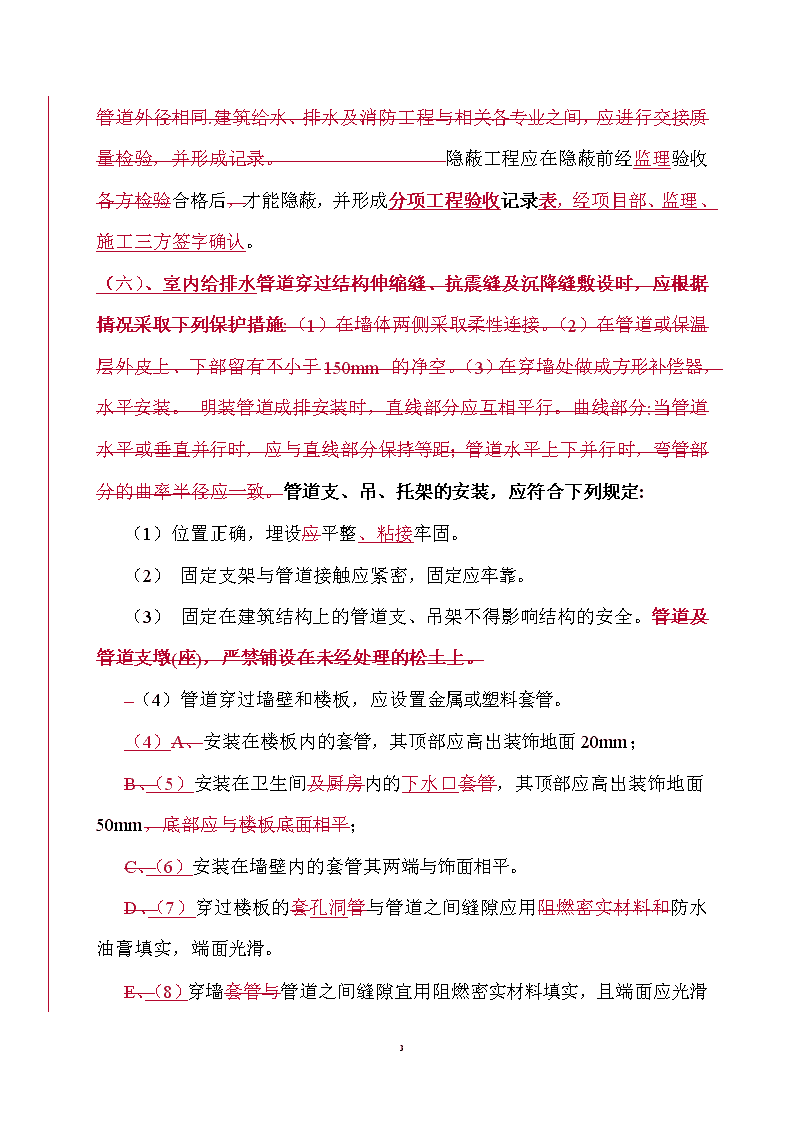

'18米厂房供电、附件一：天柱山科技园三期6.5（C3、C4、C5、C6、C8、C9、C10）栋厂房供电、消防、给水、排(污)水、消防（污、雨）道路绿化水安装施工及验收方案与施工标准一:工程施工流程：每栋厂房消防、给水、排（污、雨）水安装施工B11、B12栋供电、给排（污）水、消防、道路绿化施工水泥道路放线制作室外供电、给排（污）水管道和各类井施工预埋铺设与每栋接通分项（分部）工程竣工验收交付使用成品路牙安装、回填土平整、绿化植苗木室外供电、给水、排（污、雨）水管道和各类井施工预埋铺设与每栋接通水泥道路放线制作路牙砌筑、回填绿化土种植苗木和铺设水泥草坪砖竣工验收使用二一、18米厂房供电、给排(污)水、消防、道路、绿化施工方案（三期12米厂房消防、给水、排(污、雨)水安装施工验收方案：一）、1、按照18米厂房供电、给排(污)水、消防、道路、绿化三期12米厂房消防、给水、排(污、雨)水安装施工图纸执行。（二）、方案：23 【见附件一图纸《安徽天柱山科技园有限公司三期12米厂房给排（污、雨）水施工图》7张】。2、三期12米厂房给排水、消防工程施工验收方案：三期12米厂房18米厂房供电、给排(污)水、消防、道路、绿化施工给水、排水及消防工程施工现场应具有必要的施工技术标准、健全的质量管理体系和工程质量检测制度，实现施工全过程质量控制。建筑给水、排水及消防工程的施工应按照批准的工程设计文件和施工技术标准进行施工。修改设计应有设计单位出具的设计变更通知单。（三）、建筑给水、排水及消防工程所使用的主要材料、成品、半成品、配件、器具和设备必须具有中文质量合格证明文件；，规格、型号及性能检测报告单应符合国家技术标准或设计要求；对主要材料要将取样品封保存作为比对标准。进场时应做检查验收，并经监理工程师核查确认。（四）、所有材料进场时应对品种、规格、外观等进行清单试签字验收。包装应完好，表面无划痕及外力冲击破损。主要器具和设备必须有完整的安装使用说明书。在运输、保管和施工过程中，应采取有效措施防止损坏或腐蚀。阀门安装前，应作强度和严密性试验。（五）、试验应在每批(同牌号、同型号、同规格)数量中抽查10%，且不少于一个。对于安装在主干管上起切断作用的闭路阀门，应逐个作强度和严密性试验。阀门的强度和严密性试验，应符合以下规定:阀门的强度试验压力为公称压力的1.5倍；严密性试验压力为公称压力的1.1倍；试验压力在试验持续时间内应保持不变，且壳体填料及阀瓣密封面无渗漏。阀门试压的试验持续时间应符合23 规定。管道上使用冲压弯头时，所使用的冲压弯头外径应与管道外径相同.建筑给水、排水及消防工程与相关各专业之间，应进行交接质量检验，并形成记录。隐蔽工程应在隐蔽前经监理验收各方检验合格后，才能隐蔽，并形成分项工程验收记录表，经项目部、监理、施工三方签字确认。（六）、室内给排水管道穿过结构伸缩缝、抗震缝及沉降缝敷设时，应根据情况采取下列保护措施:（1）在墙体两侧采取柔性连接。（2）在管道或保温层外皮上、下部留有不小于150mm的净空。（3）在穿墙处做成方形补偿器，水平安装。明装管道成排安装时，直线部分应互相平行。曲线部分:当管道水平或垂直并行时，应与直线部分保持等距；管道水平上下并行时，弯管部分的曲率半径应一致。管道支、吊、托架的安装，应符合下列规定:（1）位置正确，埋设应平整、粘接牢固。（2）固定支架与管道接触应紧密，固定应牢靠。（3）固定在建筑结构上的管道支、吊架不得影响结构的安全。管道及管道支墩(座)，严禁铺设在未经处理的松土上。（4）管道穿过墙壁和楼板，应设置金属或塑料套管。（4）A、安装在楼板内的套管，其顶部应高出装饰地面20mm；B、（5）安装在卫生间及厨房内的下水口套管，其顶部应高出装饰地面50mm，底部应与楼板底面相平；C、（6）安装在墙壁内的套管其两端与饰面相平。D、（7）穿过楼板的套孔洞管与管道之间缝隙应用阻燃密实材料和防水油膏填实，端面光滑。E、（8）穿墙套管与管道之间缝隙宜用阻燃密实材料填实，且端面应光滑23 平整。（七）F、管道的接口不得设在套管内。弯制镀锌管，弯曲半径应符合下列规定:（1）冷弯:应不小于管道外径的4倍。（2）焊接弯头:应不小于管道外径的1.5倍。（3）冲压弯头:应不小于管道外径。管道接口应符合下列规定:（1）管道采用粘接接口，管端插入承口的深度应符合规定。（2）熔接连接管道的结合面应有一均匀的熔接圈，不得出现局部熔瘤或熔接圈凸凹不匀现象。（3）采用橡胶圈接口的管道，允许沿曲线敷设，每个接口的最大偏转角不得超过2°。（4）法兰连接时衬垫不得凸入管内，其外边缘接近螺栓孔为宜。不得安放双垫或偏垫。（5）连接法兰的螺栓，直径和长度应符合标准，拧紧后，、突出螺母的长度不应大于螺杆直径的1/2。（6）螺纹连接管道安装后的管螺纹根部应有2～3扣的外露螺纹，多余的麻丝应清理干净并做防腐处理。（7）承插口采用水泥捻口时，油麻必须清洁、填塞密实，水泥应捻入并密实饱满，其接口面凹入承口边缘的深度不得大于2mm。（8）卡箍(套)式连接两管口端应平整、无缝隙，沟槽应均匀，卡紧螺栓后管道应平直，卡箍(套)安装方向应一致。各种承压管道系统和设备应做水压试验，非承压管道系统和设备应做灌水试验。室内给水、消防系统安装方案：（１）．给水管道必须采用ＰＰＲ管道与管材相适应的管件。生活给水系统所涉及的材料必须达到饮用水卫生标准。（1）管径小于或等于100mm的镀锌钢管应采用螺纹连接，套丝扣时破坏的镀锌层表面及外露螺纹部分应做防腐处理；管径大于100mm的镀锌钢消防￠110管道管应采用法兰或卡套式专用管件连接，￠65管道采用丝扣连接，镀锌钢管与法兰的焊接处应刷防锈漆二次镀锌。；23 （２）．（2）给水ＰＰＲ塑料管和复合管可以采用橡胶圈接口、粘接接口、热熔连接、专用管件连接及法兰连接等形式。塑料管和复合管与金属管件、阀门等的连接应使用专用管件连接，不得在塑料管上套丝，给水铸铁管管道应采用水泥捻口或橡胶圈接口方式进行连接。（3）铜管连接可采用专用接头或焊接，当管径小于22mm时宜采用承插或套管焊接，承口应迎介质流向安装；当管径大于或等于22mm时宜采用对口焊接。（３）．(4)给水立管和装有3个或3个以上配水点的支管始端，均应安装可折卸的连接件。(5)室内给水管道的水压试验必须符合设计要求。当设计未注明时，各种材质的给水管道系统试验压力均为工作压力的1.5倍，但不得小于0.6MPa。检验方法:金属及复合管给水管道系统在试验压力下观测10min，压力降不应大于0.02MPa，然后降到工作压力进行检查，应不渗不漏；塑料管给水系统应在试验压力下稳压1h，压力下降不得超过0.05MPa，然后在工作压力的1.15倍状态下稳压2h，压力降不得超过0.03MPa，同时检查各连接处不得渗漏。（４）．(6)给水系统交付使用前必须进行通水试验并做好记录。检验方法:观察和开启阀门、水嘴等放水。(7)室内直埋给水管道(塑料管道和复合管道除外)应做防腐处理。埋地管道防腐层材质和结构应符合设计要求。检验方法:观察或局部解剖检查。(8)给水引入管与排水排出管的水平净距不得小于1m。室内给水与排水管道平行敷设时，两管间的最小水平净距不得小于0.5m；交叉铺设时，垂直净距不得小于0.15m。(9)给水管应铺在排水管上面，若给水管必须铺在排水管的下面时，给水管应加套管，其长度不得小于排水管管径的3倍。检验方法:尺量检查。水表井应安装在进户外护水坡上；23 （５）．便于检修、不受曝晒、污染和冻结的地方。安装螺翼式水表，表前与阀门应有不小于8倍水表接口直径的直线管段。表外壳距墙表面净距为10～30mm；水表进水口中心标高按设计要求，允许偏差为±10mm。检验方法:观察和尺量检查。室内消火栓系统安装室内消火栓系统安装完成后应取最上屋顶层(或水箱间内)试验消火栓和首层取二处消火栓做试射试验，达到设计要求为合格。（６）．检验方法:实地试射检查。安装消火栓水龙带，水龙带与水枪和快速接头绑扎好后，应根据箱内构造将水龙带挂放在箱内的挂钉、托盘或支架上。检验方法:观察检查。箱式消火栓的安装应符合下列规定:（ａ1）栓口应朝外，并不应安装在门轴侧。（ｂ2）栓口中心距地面为1.1m，允许偏差±20mm。（ｃ3）阀门中心距箱侧面为140mm，距箱后内表面为100mm，允许偏差±5mm。（ｄ4）消火栓箱体安装的垂直度允许偏差为3mm。（７）．检验方法:观察和尺量检查。室外给水管网安装输送生活给水的管道应采用￠110*10mm塑料管、复合管做为主管、镀锌钢管或给水铸铁管。塑料管、复合管或给水铸铁管的管材、配件，应是同一厂家的配套产品。架空或在地沟内敷设的室外给水管道其安装要求按室内给水管道的安装要求执行。塑料管道不得露天架空铺设，必须露天架空铺设时应有保温和防晒等措施。消防水泵接合器及室外消火栓的安装位置、型式必须符合设计要求。给水管道安装给水管道在埋地敷设时，应在本地的冰冻线以下，如必须在冰冻线以上铺设时，应做可靠的保温防潮措施。23 （８）．在无冰冻地区，埋地敷设时，管顶的覆土埋深不得小于500mm，穿越道路部位的埋深不得小于700mm。检验方法:现场观察检查。给水管道不得直接穿越污水井、化粪池、公共厕所等污染源。检验方法:观察检查。管道接口法兰、卡扣、卡箍等应安装在检查井或地沟内，不应埋在土壤中，检验方法:观察检查。管网必须进行水压试验试验压力为工作压力的1.5倍，但不得小于0.6MPa。检验方法:管材为钢管、铸铁管时，试验压力下10min内压力降不应大于0.05MPa，然后降至工作压力进行检查，压力应保持不变，不渗不漏；管材为塑料管时，试验压力下，稳压1h压力降不大于0.05MPa，然后降至工作压力进行检查，压力应保持不变，不渗不漏。镀锌钢管、钢管的埋地防腐必须符合设计要求。卷材与管材间应粘贴牢固，无空鼓、滑移、接口不严等。检验方法:观察和切开防腐层检查。给水管道在竣工后，必须对管道进行冲洗，饮用水管道还要在冲洗后进行消毒，满足饮用水卫生要求。检验方法:观察冲洗水的浊度，查看有关部门提供的检验报告。管道和金属支架的涂漆应附着良好，无脱皮、起泡、流淌和漏涂等缺陷。检验方法:现场观察检查。管道连接应符合工艺要求，阀门、水表等安装位置应正确。塑料给水管道上的水表、阀门等设施其重量或启闭装置的扭矩不得作用于管道上，当管径≥50mm时必须设独立的支承装置。检验方法:现场观察检查。给水管道与污水管道在不同标高平行敷设，其垂直间距在500mm以内时，给水管管径小于或等于200mm的，管壁水平间距不得小于1.5m；管径大于200mm的，不得小于3m。检验方法:观察和尺量检查。消防水泵接合器及室外消火栓安装系统必须进行水压试验，试验压力为工作压力的1.5倍，但不得小于0.6MPa。检验方法:试验压力下，10min23 内压力降不大于0.05MPa，然后降至工作压力进行检查，压力保持不变，不渗不漏。消防管道在竣工前，必须对管道进行冲洗．试压。检验方法:观察冲洗出水的浊度。消防水泵接合器和消火栓的位置标志应明显，栓口的位置应方便操作。消防水泵接合器和室外消火栓当采用墙壁式时，如设计未要求，进、出水栓口的中心安装高度距地面应为1.10m，其上方应设有防坠落物打击的措施。检验方法:观察和尺量检查。室外消火栓和消防水泵接合器的各项安装尺寸应符合设计要求，栓口安装高度允许偏差为±20mm。检验方法:尺量检查。建筑给水、排水及消防工程的检验和检测应包括下列主要内容:（1）承压管道系统和设备及阀门水压试验。（2）排水管道灌水、通球及通水试验。（3）给水管道通水试验及冲洗、消毒检测。（4）地漏及地面清扫口排水试验。（5）消火栓系统测试。（6）安全阀及报警联动系统动作测试。（7）消防水压测试。3、（9）.三期1８2米厂房给排（污）水、消防工程工程量：【见设计图纸附件二《安徽天柱山科技园有限公司三期12米厂房给排（污、雨）水工程量清单》】。（10）.二、三期１８米厂房室外供电、给水、排（污、雨）水、消防管道和各类井施工预埋铺设与每栋接通。：（八）、18米（一）天柱山科技园三期厂房供电系统安装方案：二栋厂房供电主电缆选用VV22型95㎡*4电力电缆直埋，从丹霞欧变剩下的一只空开下方连接，依照公租房电缆铺设的路线安装。进到二栋厂房公共电表箱上，安装标准按照二期安装标准执行。施工工艺1、三期厂房供电系统安装施工方案：23 【见附件三图纸《安徽天柱山科技园有限公司三期厂房给排（污、雨）水、供电线路图》供电线路部分2张】。2、三期厂房供电系统工程施工验收方案：在施工过程中，主要分为以下几大部分：１．施工前准备、电缆沟开槽暗埋敷设、配电电表计量箱安装、电缆井的制作安装。施工前准备：在具体施工前首先要熟悉电气系统图中的电缆型号、规格、敷设方式及电缆编号，熟悉配电箱中开关类型、控制方法等。熟悉电气接线图，包括电气设备与电器设备之间的电线或电缆连接、设备之间线路的型号、敷设方式和回路编号，了解配电箱位置，电缆走向等。根据图纸准备材料，承包技术负责人向施工人员做技术交底，做好施工前的准备工作。２.电缆敷设：包括电缆定位放线、电缆沟开挖、电缆敷设、电缆沟回填几部分。电缆定位放线：先按施工图找出电缆的走向后，按图示方位打桩放线，确定电缆敷设位置、开挖宽度、深度等及设备位置，以便于电缆连接。电缆沟开挖,：采用人工挖槽，槽梆必须按1:0.33放坡，开挖出的土方堆放在沟槽的一侧。土堆边缘与沟边的距离不得小于0.5米，堆土高度不得超过1.5米，堆土时注意不得掩埋消火栓、管道闸阀、雨水口、测量标志及各种地下管道的井盖，且不得妨碍其正常使用。开槽中若遇有其他专业的管道、电缆、地下构筑物或文物古迹等时，应及时与甲方、有关单位及设计部门联系，协同处理。要求沟底是坚实的自然土层，电缆敷设：电缆若为聚氯乙烯铠装电缆均采用直埋形式，埋深不低于0.8Ｍ。在过铺装面及过路处均加套管保护。为保证电缆在穿管时外皮不受损伤，如果是钢管的，要将套管两端打喇叭口，并去除毛刺。电缆、电缆附件（如终端头连接等）23 应符合国家现行技术标准的规定。，具备合格证、生产许可证、检验报告等相应技术文件；电缆型号、规格、长度等符合设计要求，附件材料齐全。电缆两端封闭严密格，内部不应受潮，并保证在施工使用过程中，随用、随断，断完后及时将电缆头密封好。电缆铺设前先在电缆沟内铺砂不低于１０ＣＭ，电缆敷设设完后再铺砂５ＣＭ，然后根据电缆位置情况根数确定盖砖或盖板。电缆沟回填,：电缆铺砂盖砖（板）完毕后并经甲方、监理验收合格后方可进行沟槽回填，宜采用人工回填。一般采用原土分层回填，其中不应含有砖瓦、砾石或其他杂质硬物。３、要求用轻夯或踩实的方法分层回填。在回填至电缆上５０ＣＭ后，可用小型打夯机夯实。直至回填到高出地面１００ＭＭ左右为止。回填到位后必须对整个沟槽进行水夯，使回填土充分下沉，以免绿化工程完成后出现局部下陷，影响绿化效果。配电计量电表箱安装：包括配电箱基础制作、配电箱安装、配电箱接地装置安装、电缆头制作安装几部分。配电箱基础制作：首先确定配电箱体位置，然后根据标高确定基础高底。根据基础施工图要求和配电箱尺寸，用混凝土制作基础座，在混凝土初凝前在其上方设置方钢或基础完成后打膨胀螺栓用于固定箱体。配电箱安装：在安装高度；配电箱前首先熟悉施工图纸中的系统图，根据图纸接线。对接头的每个点进行紧固,中间多股电线要绑扎结实进行涮锡处理。接线完毕后，要根据图纸再复检一次，确保无误且甲方、监理、施工三方验收合格后,方可进行和调试和试运行。调试时保证有两人在场。配电箱接地装置安装：配电箱体安装必须有一个接地系统，一般用接地钎子或镀锌钢管做接地极，用圆钢做接地导线，接地导线要尽可能的直、短。23 4、电缆头制作安装：电缆头导线连接时要保证接线鼻与电缆头压实，缠绕紧密以减小接触电阻。并将电缆头用截缘橡皮套烘紧干包时首先要进行抹涮锡膏、涮锡的工作，保证不漏涮且没有锡疙瘩，然后进行绝缘胶布和防水胶布的包裹，既要保证绝缘性能和防水性能，又要保证电缆散热，不可包裹过厚。电缆井的制作安装：包括电缆井的砌筑、电缆井防水：根据现场情况和设计要求，及图纸指定地点砌筑电缆井，要做到电缆井防水良好、结构坚固。电缆井防水：在电缆过电缆井时要做穿墙保护管，此时要做穿墙管防水处理。先将管口去毛刺、打坡口，然后里外做防腐处理，安装好后用防水沥青或防膨胀胶进行封堵，以保证防水。5、电线管气安装工程施工工艺技术（一）、管线敷设：1、电线管、钢管敷设；⑴按照设计选用PVC电线管、钢管暗敷，施工按照电线管、钢管敷设分项工程施工工艺标准进行。要严把电缆电线管、钢管购进质量进货关，接线盒、开关盒等均要有产品合格证。⑵预埋管要与土建施工密切配合，首先满足水管的布置，其次安排电气配管位置。⑶暗铺配管应沿最近线路敷设并减少弯曲，弯曲半径不应小于管外径的10倍，与建筑物表面的距离不应小于15mm，进入落地式配电箱管口应高出基础面50～80mm，进入盒、箱管口应高出基础面50～80mm，进入盒、箱管口宜高出内壁3～5mm。2、穿线；⑴管内穿线要严把电线进货关，电线的规格型号必须符合设计要求，并有出厂合格证，到货后检查绝缘电阻、线芯直径、材质和每卷的重量是否符合要求。23 应按管径的大小选择相应规格的护口，尼龙压线帽、接线鼻子等规格和材质均要符合要求。⑵管内穿线应在建筑结构及土建施工作业完成后进行，选穿带线，用φ1.2～φ2.0铁丝，两端留10～15cm的余量，然后清扫管道、开关盒、插座盒等的泥土、灰尘。⑶穿线时注意同一交流回路的导线必须穿于同一管内，不同回路、不同电压的交流与直线的导线不得穿入同一管内，但以下几种情况除外：标准电压为50V以下的回路；同一设备或同一流水作业设备的电力回路和无特殊防干扰要求的控制回路；同一花灯的几个回路；同类照明的几个回路，但管内的导管总数不应多于8根。⑷导线预留长度：接线盒、开关盒、插座盒及灯头盒为15cm，配电箱内为箱体周长的1/2。（二）、配电柜（箱）安装；⑴开箱检查。柜（箱）到达现场应与业主、监理共同进行开箱检查、验收。柜（箱）包装及密封应良好，制造厂的技术文件应齐全，型号、规格应符合设计要求，附件备件齐全。主体外观应无损及变形，油漆完好无损，柜内原器件及附件齐全，无损伤等缺陷。⑵柜（箱）的固定。先按图纸规定的顺序将柜做好标记，然后放置到安装位置上固定。盘面每米高的垂直度应小于1.5mm，相邻两盘顶部的水平偏差应小于2mm。柜（箱）安装要求牢固、连接紧密。柜（箱）固定好后，应进行内部清扫，用抹布将各种设备擦干净，柜内不应有杂物。⑶母线安装。柜（箱）的电源及母线的连接要按规范及国际通行相位色杯表示，相位应正确一致，保证进线电源的相序正确。⑷二次回路检查，送电及功能测试。检查电气回路、信号回路接线牢固可靠，进行送电前的绝缘电阻检查应符合有关规定。按前后调试的顺序送电分别模拟试验、连锁、操作继电保护和信号动作，应正确无误、灵活可靠。⑸23 安装完毕，应对接地干线和各支线的外露部分以及电气设备的接地部分进行外观检查，检查电气设备是否按接地的要求接有接地线，各接地线的螺丝连接是否接妥，螺丝连接是否使用了弹簧垫圈。接地电阻应小于4Ω。 （三）、接地安装；施工时按照接地分项工程施工工艺标准《电气装置安装工程接地装置施工及验收规范》（GB50169-2006）和《利用建筑物金属体做防雷及接地装置安装标准图集》（03D501-3）进行施工。土建结构施工时，严格按照规范和设计要求对结构钢筋进行焊接，钢筋搭接长度双面焊接不小于8cm，单面焊接不小于16cm。特别注意按设计要求做好等电位连接。（6四）、电气调试：；⑴电气线路设备安装结束后，对电气设备、配电系统箱及控制保护装置进行调整试验，调试项目和标准应按国家施工验收规范电气交接试验标准执行。⑵电气设备和线路经调试合格后，动力设备才能进行单体试车。单体试车结束后可会同建设单位进行联动试车，并要做好试验记录签证。⑶照明工程的线路，应按电路进行绝缘电阻的测试，并作好记录。⑷接地装置要进行电阻测试并作好测试记录。7、 3、三期厂房供电系统工程工程量：供电安装工程量【见设计图纸。附件四《安徽天柱山科技园有限公司三期厂房供电系统工程工程量清单》】。（九）（二:）天柱山科技园三期厂房室外给、排（污、雨）水系统：1、１８米三期厂房室外给、排（污、雨）水系统安装施工方案：【见附件五图纸《安徽天柱山科技园有限公司三期厂房给排（污、雨）水、供电线路图》排（污、雨）水路线部分1张】。2、三期厂房室外给、排（污、雨）水系统工程施工验收方案： 施工基本规定：（1）从事给排水管道工程的施工单位应具备相应的公司安装23 施工资质，施工人员应具备相应的施工资格。给排水管道工程施工和质量管理应具有相应的施工技术标准。（2）施工单位应建立、健全施工技术、质量、安全生产等管理体系，制订各项施工管理规定，并贯彻执行。 （3）施工单位应按照合同文件、设计文件和有关规范、标准要求，根据建设单位提供的施工界域内地下管线情况,等构(建)筑物资料、工程水文地质资料，组织有关施工技术管理人员深入现场沿线调查，掌握现场实际情况，做好施工准备工作。（4）施工单位应熟悉和审查施工图纸，掌握设计意图与要求实行自审、会审施工技术(交底)和签证制度；发现施工图有疑问、差错时，应及时提出意见和建议；如需变更设计，应按照相应程序报审，经相关单位签证认定后实施。（5）施工单位在开工前应编制施工组织设计，对关键的分项、分部工程应分别编制专项施工方案。施工组织设计、专项施工方案必须按规定程序审批后执行，有变更时要办理变更审批。（6）施工临时设施应根据工程特点合理设置，并有总体布置方案。对不宜间断施工的项目，应有备用动力和设备。（7）施工测量应实行施工单位复核制、监理单位复测制，填写相关记录，并符合下列规定：1、施工前，建设单位应组织有关单位进行现场交桩，施工单位对所交桩进行复核测量；原测桩有遗失或变位时，应及时补钉桩校正，并应经相应的技术质量管理部门和人员认定；2、临时水准点和管道轴线控制桩的设置应便于观测、不易被扰搅动23 且必须牢固，并应采取保护措施；开槽铺设管道的沿线临时水准点，每200m不宜少于1个；3临时水准点、管道轴线控制桩、高程桩，必须经过复核方可使用，并应经常校核；3、4不开槽施工管道，沉管、桥管等工程的临时水准点、管道轴线控制桩，应根据施工方案进行设置，并及时校核；5对既有管道、构(建)筑物与拟建工程衔接的平面位置和高程，开工前必须校测。（8）施工测量的允许偏差，应符合<给排水施工设计规范>的规定，并应满足国家现行标准《工程测量规范》GB 50026和《城市测量规范》CJJ 8的有关规定；对有特定要求的管道还应遵守其特殊规定。4、(9)工程所用的管材、管道附件、构(配)件和主要原材料等产品进入施工现场时必须进行进场验收并妥善保管。进场验收时应检查每批产品的订购合同、质量合格证书、性能检验报告、使用说明书，、进口产品的商检报告及证件等，并按国家有关标准规定进行复验，验收合格后方可使用。(10)现场配制的混凝土、砂浆、防腐与防水涂料等工程材料应经检测合格后方可使用。(5、11)所用管节、半成品、构(配)件等在运输、保管和施工过程中，必须采取有效措施防止其损坏、锈蚀或变质。(12)施工单位必须遵守国家和地方政府有关环境保护的法律、法规，采取有效措施控制施工现场的各种粉尘、废气、废弃物以及噪声、振动等对环境造成的污染和危害。6、(13)施工单位必须取得安全生产许可证，并应遵守有关施工安全、劳动保护、防火、防毒的法律、法规，建立安全管理体系和安全生产责任制，确保安全施工。23 对不开槽施工、过江河管道或深基槽等特殊作业，应制定专项施工方案。(14)在质量检验、验收中使用的计量器具和检测设备，必须经计量检定、校准合格后方可使用。承担材料和设备检测的单位，应具备相应的资质。7、(15)给排水管道工程施工质量控制应符合下列规定：1．各分项工程应按照施工技术标准进行质量控制，每分项工程完成后，必须进行检验、分项验收出具监理、施工签证的施工标准表格；2．相关各分项工程之间，必须进行交接检验，所有隐蔽分项工程必须进行隐蔽验收，未经检验或验收不合格不得进行下道分项工程施工。(16)管道附属设备安装前应对有关的设备基础、预埋件、预留孔的位置、高程、尺寸等进行复核。3.(17)施工单位应按照相应的施工技术标准对工程施工质量进行全过程控制，建设单位、勘察单位、设计单位、监理单位等各方应按有关规定对工程质量进行管理。(18)工程应经过竣工验收合格后，方可投入使用。 质量验收基本规定:(1)23 给排水管道工程施工质量验收应在施工单位自检基础上，按验收批、分项工程、分部(子分部)工程、单位(子单位)工程的顺序进行，并应符合下列规定：1工程施工质量应符合本规范和相关专业验收规范的规定；2工程施工质量应符合工程勘察、设计文件的要求；3参加工程施工质量验收的各方人员应具备相应的资格；4工程施工质量的验收应在施工单位自行检查，评定合格的基础上进行；5隐蔽工程在隐蔽前应由施工单位通知监理等单位进行验收，并形成验收文件；6涉及结构安全和使用功能的试块、试件和现场检测项目，应按规定进行平行检测或见证取样检测；7验收批的质量应按主控项目和一般项目进行验收；每个检查项目的检查数量，除本规范有关条款有明确规定外，应全数检查；8对涉及结构安全和使用功能的分部工程应进行试验或检测；9承担检测的单位应具有相应资质；10外观质量应由质量验收人员通过现场检查共同确认。(2)单位(子单位)工程、分部(子分部)工程、分项工程和验收批的划分可按本规范附录在工程施工前确定，质量验收记录应按本规范附录填写。(3)验收批质量验收合格应符合下列规定：1主控项目的质量经抽样检验合格；2一般项目中的实测(允许偏差)项目抽样检验的合格率应达到80％，且超差点的最大偏差值应在允许偏差值的1.5倍范围内；3主要工程材料的进场验收和复验合格，试块、试件检验合格；4主要工程材料的质量保证资料以及相关试验检测资料齐全、正确；具有完整的施工操作依据和质量检查记录。(4)分项工程质量验收合格应符合下列规定：1分项工程所含的验收批质量验收全部合格；2分项工程所含的验收批的质量验收记录应完整、正确；有关质量保证资料和试验检测资料应齐全、正确。(5)分部(子分部)工程质量验收合格应符合下列规定：1分部(子分部)工程所含分项工程的质量验收全部合格；2质量控制资料应完整；3分部(子分部)工程中，地基基础处理、桩基础检测、混凝土强度、混凝土抗渗、管道接口连接、管道位置及高程、金属管道防腐层、水压试验、严密性试验、管道设备安装调试、阴极保护安装测试、回填压实等的检验和抽样检测结果应符合本规范的有关规定；4外观质量验收应符合要求。(6)单位(子单位)工程质量验收合格应符合下列规定：1单位(子单位)工程所含分部(子分部)工程的质量验收全部合格；2质量控制资料应完整；23 3单位(子单位)工程所含分部(子分部)工程有关安全及使用功能的检测资料应完整；4涉及金属管道的外防腐层、钢管阴极保护系统、管道设备运行、管道位置及高程等的试验检测、抽查结果以及管道使用功能试验应符合本规范规定；5外观质量验收应符合要求。(7)给排水管道工程质量验收不合格时，应按下列规定处理：1经返工重做或更换管节、管件、管道设备等的验收批，应重新进行验收；2经有相应资质的检测单位检测鉴定能够达到设计要求的验收批，应予以验收；3经有相应资质的检测单位检测鉴定达不到设计要求，但经原设计单位验算认可，能够满足结构安全和使用功能要求的验收批，可予以验收；4经返修或加固处理的分项工程、分部(子分部)工程，改变外形尺寸但仍能满足结构安全和使用功能要求，可按技术处理方案文件和协商文件进行验收。（8）通过返修或加固处理仍不能满足结构安全或使用功能要求的分部(子分部)工程、单位(子单位)工程，严禁验收。（9）验收批及分项工程应由专业监理工程师组织施工项目的技术负责人(专业质量检查员)等进行验收。(10)分部(子分部)工程应由专业监理工程师组织施工项目质量负责人等进行验收。对于涉及重要部位的地基基础、主体结构、非开挖管道、桥管、沉管等分部(子分部)工程，设计和勘察单位工程项目负责人、施工单位技术质量部门负责人应参加验收。(11)单位工程经施工单位自行检验合格后，应由施工单位向建设单位提出验收申请。单位工程有分包单位施工时，分包单位对所承包的工程应按本规范的规定进行验收，验收时总承包单位应派人参加；分包工程完成后，应及时地将有关资料移交总承包单位。(12)23 对符合竣工验收条件的单位工程，应由建设单位按规定组织验收。施工、勘察、设计、监理等单位等有关负责人以及该工程的管理或使用单位有关人员应参加验收。(13)参加验收各方对工程质量验收意见不一致时，可由工程所在地建设行政主管部门或工程质量监督机构协调解决。(14)单位工程质量验收合格后，建设单位应按规定将竣工验收报告和有关文件，报工程所在地 83、１８米三期厂房室外排（污、雨）水系统工程工程量按照技术部门设计图纸执行。：（十）、１８米【见附件六《安徽天柱山科技园有限公司三期厂房室外给、排（污、雨）水工程清单》】附件五：三期6.5栋标准化厂房道路、绿化施工方案及验收标准一三、水泥道路放线制作（根据施工图纸）。23 二四、路牙砌筑、回填绿化土种植苗木和铺设水泥草坪砖1、三期厂房道路、绿化工程施工方案：【见附件七图纸《安徽天柱山科技园有限公司三期厂房给排（污、雨）水、供电线路图》道路、绿化部分1张】。2、三期厂房道路、绿化工程施工验收方案：施工工艺：场地平整路面放线、基层铺设路面浇筑养护路牙砌筑草坪砖面基层铺设、苗木种植养护草坪砖铺设，养护整体工程验收；1．场地平整：将所施工工作面平整至比边现有低250mm，并压实。（注落差超过300mm要分层压实，每层为300mm）；2．路面放线、基层铺设路面浇筑养护：依据图纸规定标高放线，确定基础平整、密实；及到成品路面深度尺寸为1250mm；再铺设100mm厚河石并用压路机压实，按图纸尺寸制道路模板；浇筑1550mm厚C250混凝土路面，路面向两边放2%坡度，将路面水排向雨水井，表面磨平，混凝土初凝前在表面用滚度机刻痕。终凝后用锯缝机切6mm伸缩缝，缝方块格尺寸不得超过4m*4m，并搞好及在期间混凝土路面浇水养护。3．路牙砌筑：依据图纸采用M5水泥砂浆砌筑80*250*750成品水泥路牙石，路牙石上口超出路面8公分0mm。4．花池砌筑草坪砖面基层铺设、苗木种植养护：依据技术图纸砌筑将铺设花池草坪砖处，采用渣土回填至低于路牙上口10公分40mm处并压实，然后用60mm厚河沙水泥灰草坪砖基层。依据图纸种植香樟或桂花相应植物，添加新鲜土，浇水养护成活率100%。23 5草坪砖铺设，养护：依据图纸采用草坪砖，之后浇水养护。6整体工程验收：由天柱山科技园工程部、监理公司、施工单位，依据《公路水泥混凝土路面施工技术规范》验收合格，并由工程部人员、监理签字质量合格的工程验收单。检验标准；水泥混凝土面层质量检验应符合下列规定：1原材料质量应符合下列要求：主控项目1）水泥品种、级别、质量、包装、贮存，应符合国家现行有关标准的规定。检查数量：按同一生产厂家、同一等级、同一品种、同一批号且连续进场的水泥，袋装水泥不超过200t为一批，散装水泥不超过500t为一批，每批抽样1次。水泥出厂超过三个月（快硬硅酸盐水泥超过一个月）时，应进行复验，复验合格后方可使用。检验方法：检查产品合格证、出厂检验报告，进场复验。2）混凝土中掺加外加剂的质量符合现行国家标准《混凝土外加剂》GB8076和《混凝土外加剂应用技术规范》GB50119的规定。检查数量：按进场批次和产品抽样检验方法确定。每批不少于1次。检验方法：检查产品合格证、出厂检验报告和进场复验报告。3）粗骨料、细骨料应符合本规范第10.1.2、10.1.3条的有关规定。检查数量：同产地、同品种、同规格且连续进场的骨料，每400m3或600t为一批，不足400m3或600t按一批计，每批抽检1次。检验方法：检查出厂合格证和抽检报告。4）水应符合本规范第7.2.1条第3款的规定。检查数量：同水源检查1次。检验方法：检查水质分析报告。2混凝土面层质量应符合设计要求。1）混凝土弯拉强度应符合设计规定。检查数量：每100m³的同配合比的混凝土，取样1次；不足100 m³时按123 次计。每次取样应至少留置1组标准养护试件。同条件养护试件的留置组数应根据实际需要确定。检验方法：检查试件强度试验报告。2）混凝土面层厚度应符合设计规定，允许误差为±5mm。检查数量；每1000m21组（1点）。检验方法：查试验报告、复测。3）抗滑构造深度应符合设计要求。检查数量：每1000m21点。检验方法：铺砂法。4）水泥混凝土面层应板面平整、密实，边角应整齐、无裂缝，并不得有石子外露和浮浆、脱皮、踏痕、积水等现象，蜂窝麻面面积不得大于总面积的0.5%。检查数量：全数检查。检验方法：观察、检查技术处理方案。5）伸缩缝应垂直、直顺，缝内不得有杂物。伸缩缝在规定的深度和宽度范围内应全部贯通，传力杆应与缝面垂直。检查数量：全数检查。检验方法：观察。53、１８米三期厂房给道路、绿化工程工程量：【按见技术部门设计图纸执行；天柱山科技园工程部2013年11月27日附件八《安徽天柱山科技园有限公司三期厂房道路、绿化工程工程量清单》】。三五、竣工验收使用由天柱山科技园工程部、监理公司、施工单位，依据相关工程标准验收合格和各分部分项工程验收合格文件，并由工程部人员、监理签字质量合格的工程验收单。23 23'
