道路施工424沥青路面施工ppt课件.ppt

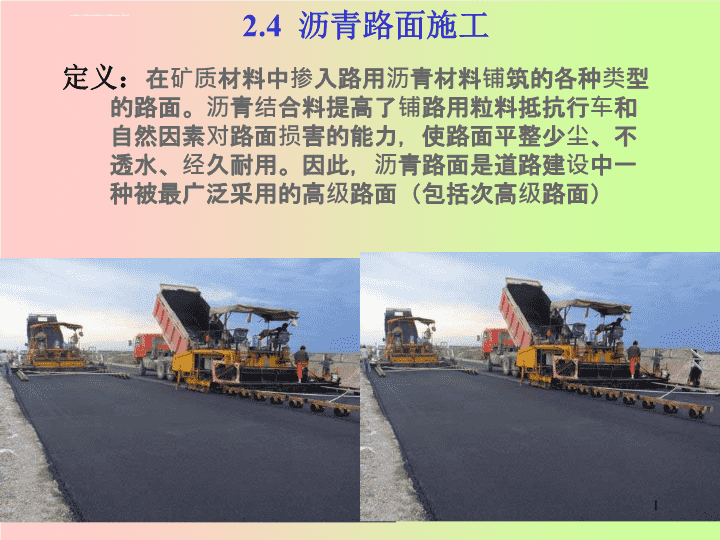

'2.4沥青路面施工定义：在矿质材料中掺入路用沥青材料铺筑的各种类型的路面。沥青结合料提高了铺路用粒料抵抗行车和自然因素对路面损害的能力，使路面平整少尘、不透水、经久耐用。因此，沥青路面是道路建设中一种被最广泛采用的高级路面（包括次高级路面）1 2.4.1沥青路面的特性和基本要求2.4.2施工前的准备工作2.4.3洒铺法沥青路面面层施工2.4.4热拌沥青混合料路面施工2 2.4.1沥青路面的特性和基本要求沥青路面的基本特性（1）足够的力学强度，能承受车辆荷载施加到路面上的各种作用力；（2）一定的弹性和塑性变形能力，能承受应变（应力）而不破坏；（3）与汽车轮胎的附着力较好，可保证行车安全（4）有较好的减振性，可是汽车快速行驶时有很好的平稳性；（5）噪音低、不扬尘，比较容易清扫和冲洗；（6）维修养护简单，沥青材料可以再生利用3 沥青路面重要术语4 5 6 基本组成：表面沥青层，中下层沥青结构层面；基层；底基层；垫层和土基。路面分类：按材料分5类；按施工工艺分3类（层铺、路拌法、厂拌法）材料要求：沥青；矿料（粗集料、细集料和填料）7 8 路面分类沥青路面的沥青类结构层本身，属于柔性路面范畴，但其基层除柔性材料外，也可采用刚性的水泥混凝土，或半刚性的水硬性材料。沥青路面有多种分类方法，按集料种类不同分为：沥青砂、沥青土、沥青碎(砾)石混合料等；按沥青材料品种不同分为：石油沥青路面、煤沥青路面、天然沥青路面和渣油路面。但较普遍的分类方法是按其施工方法、技术品质和使用特点9 按施工工艺①层铺法——沥青表处和沥青贯入式，分层洒布沥青，分层铺撒矿料和碾压的方法修筑面层。优点：工艺设备简便、功效较高、施工进度快、造价较低；缺点：路面成型期较长，需要经过炎热季节行车碾压才能成型；②路拌法——路拌沥青碎石和路拌再生沥青混凝土，在路上用机械将矿料和沥青材料就地拌和摊铺和碾压密实而成的沥青面层。优点：沥青材料分布相对均匀，成型期短；缺点：冷料拌和强度低③厂拌法——沥青碎石和沥青混凝，一定级配的矿料和沥青材料在工厂用专用设备加热拌和，送到工地摊铺碾压成型。分热拌热铺、热拌冷铺，区别在于摊铺时混合料温度。优点：矿料精选、除水彻底、沥青稳定、热拌均匀、混合料质量高。10 （2）按沥青路面材料的技术特点沥青混凝土（AsphaltConcrete热拌沥青碎石（AsphaltMacadam乳化沥青碎石（EmulsionAsphaltMacadam)沥青贯入式沥青表面处治沥青玛碲脂碎石SMA（StoneMasticAsphalt）排水性沥青混凝土（PorousAsphaltConcrete）开级配抗滑磨耗层（OpenGradedAsphaltFrictionCourse）11 SMA路面12 2.4.2施工前的准备工作确定料源及进场材料的质量检验施工机械检查铺筑试验路段13 2.4.3洒铺法沥青路面面层施工适用于沥青表面处治、沥青贯入式两种1.表面处治：沥青+细粒矿料层铺施工，面层厚度低于30mm；分单层、双层和三层式3种施工工艺：“先油后料”的原则2.沥青贯入式厚度一般为4-8cm，强度和稳定性较高。14 15 16 “先油后料”17 18 19 20 苏通大桥桥面21 22 23 24 25 26 27 2.4.4热拌沥青混合料路面施工适用于各个等级的公路路面。有下承层、透层、粘层和封层等。技术要求：高温稳定性、低温抗裂性、耐久性、抗滑性、抗疲劳性、工作性施工准备：下承层准备及施工放样等。28 混合料摊铺作业：摊铺机碾压：压路机，静压和振动两种形式质量控制与检测29 30 31 基层施工基层集中厂拌32 33 路面基层摊铺路面基层摊铺34 35 路面基层碾压路面基层碾压36 沥青路面拌合楼沥青路面拌合楼37 沥青路面摊铺38 沥青路面摊铺239 沥青路面摊铺40 沥青路面碾压41 42 43 彩色沥青路面彩色沥青路面44 45 46 某隧道路面施工47 48 49 50 51 52 53 54'
