边仰坡开挖施工方案

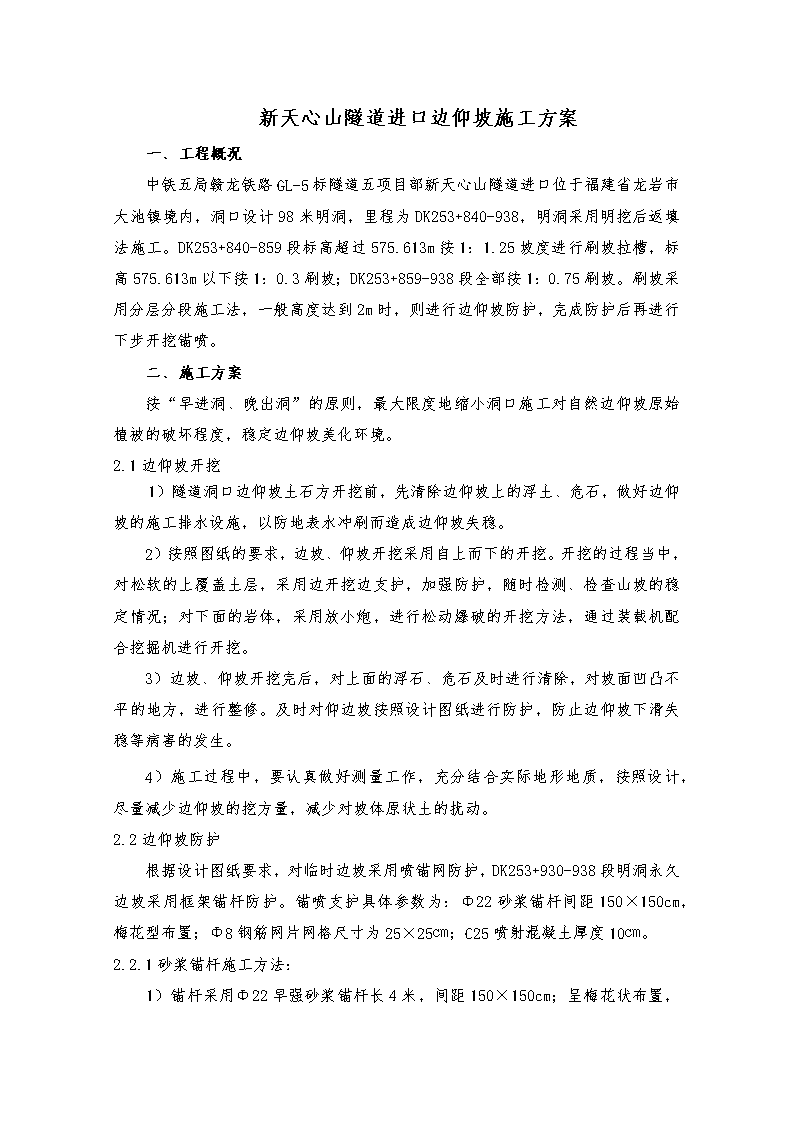

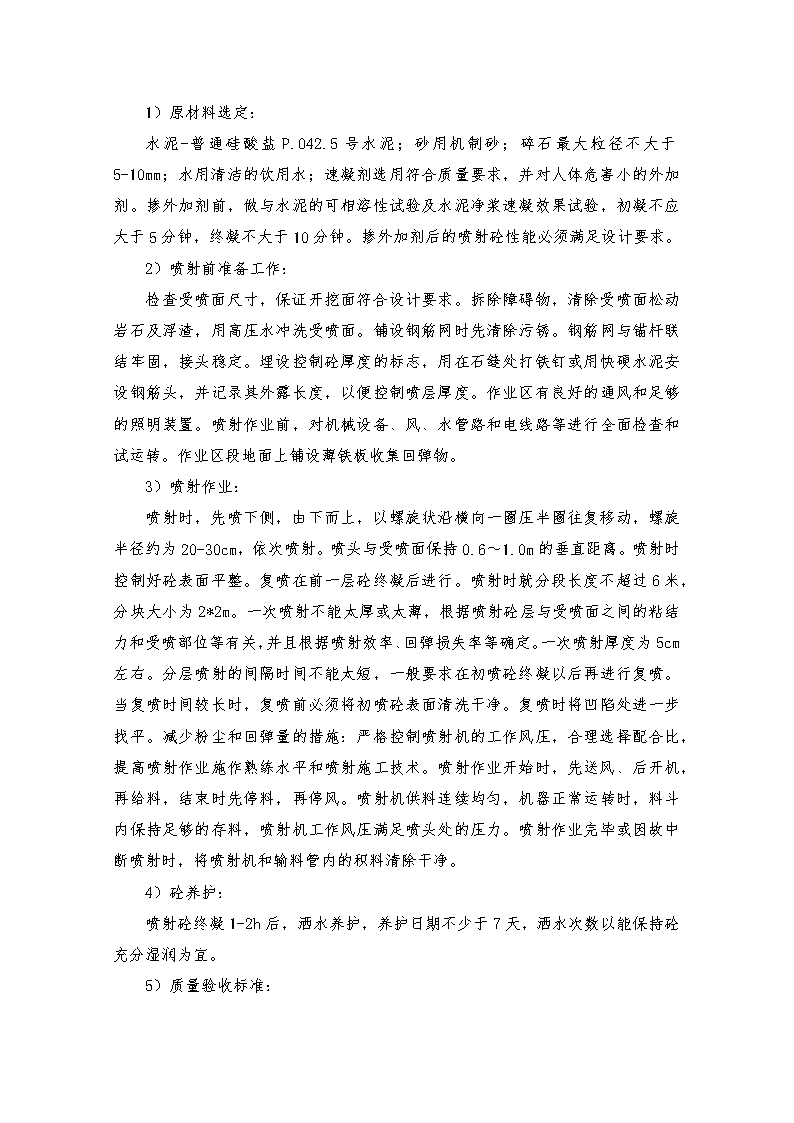

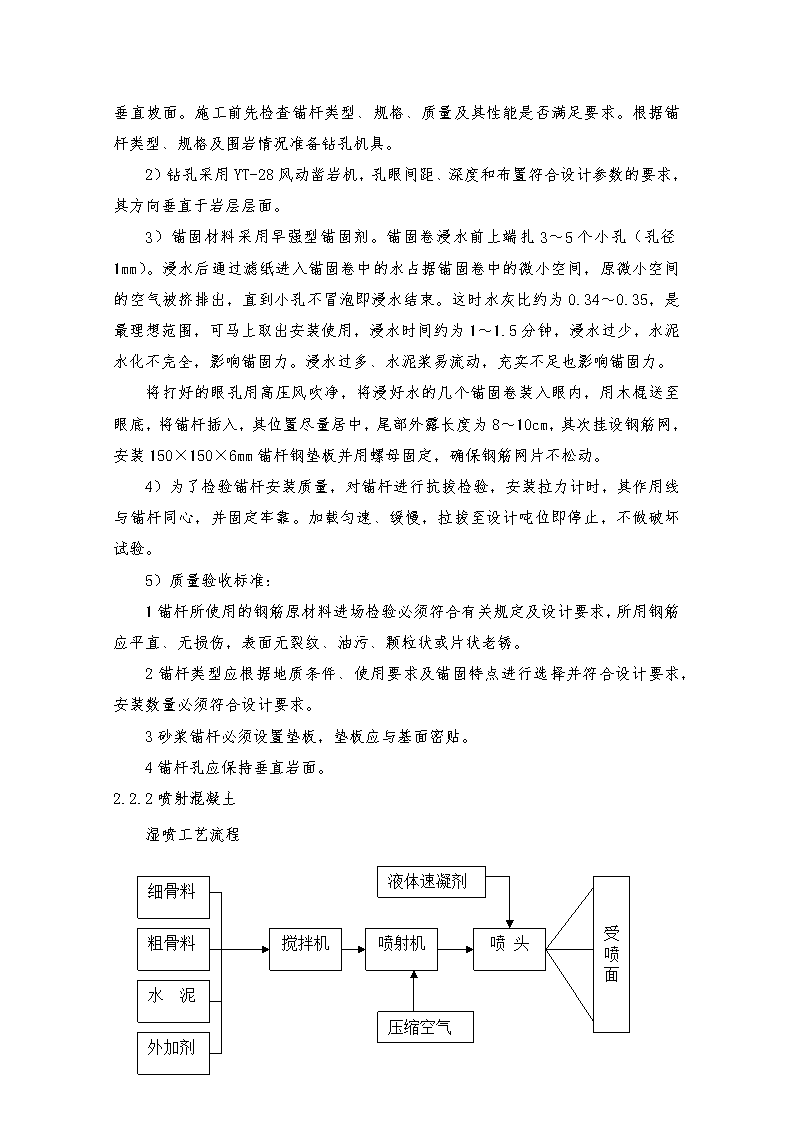

'新天心山隧道进口边仰坡施工方案一、工程概况中铁五局赣龙铁路GL-5标隧道五项目部新天心山隧道进口位于福建省龙岩市大池镇境内，洞口设计98米明洞，里程为DK253+840-938，明洞采用明挖后返填法施工。DK253+840-859段标高超过575.613m按1：1.25坡度进行刷坡拉槽，标高575.613m以下按1：0.3刷坡；DK253+859-938段全部按1：0.75刷坡。刷坡采用分层分段施工法，一般高度达到2m时，则进行边仰坡防护，完成防护后再进行下步开挖锚喷。二、施工方案按“早进洞、晚出洞”的原则，最大限度地缩小洞口施工对自然边仰坡原始植被的破坏程度，稳定边仰坡美化环境。2.1边仰坡开挖1）隧道洞口边仰坡土石方开挖前，先清除边仰坡上的浮土、危石，做好边仰坡的施工排水设施，以防地表水冲刷而造成边仰坡失稳。2）按照图纸的要求，边坡、仰坡开挖采用自上而下的开挖。开挖的过程当中，对松软的上覆盖土层，采用边开挖边支护，加强防护，随时检测、检查山坡的稳定情况；对下面的岩体，采用放小炮，进行松动爆破的开挖方法，通过装载机配合挖掘机进行开挖。3）边坡、仰坡开挖完后，对上面的浮石、危石及时进行清除，对坡面凹凸不平的地方，进行整修。及时对仰边坡按照设计图纸进行防护，防止边仰坡下滑失稳等病害的发生。4）施工过程中，要认真做好测量工作，充分结合实际地形地质，按照设计，尽量减少边仰坡的挖方量，减少对坡体原状土的扰动。2.2边仰坡防护根据设计图纸要求，对临时边坡采用喷锚网防护，DK253+930-938段明洞永久边坡采用框架锚杆防护。锚喷支护具体参数为：Φ22砂浆锚杆间距150×150cm，梅花型布置；Φ8钢筋网片网格尺寸为25×25㎝；C25喷射混凝土厚度10㎝。2.2.1砂浆锚杆施工方法：1）锚杆采用Φ22早强砂浆锚杆长4米，间距150×150cm；呈梅花状布置， 垂直坡面。施工前先检查锚杆类型、规格、质量及其性能是否满足要求。根据锚杆类型、规格及围岩情况准备钻孔机具。2）钻孔采用YT-28风动凿岩机，孔眼间距、深度和布置符合设计参数的要求，其方向垂直于岩层层面。3）锚固材料采用早强型锚固剂。锚固卷浸水前上端扎3～5个小孔（孔径1mm）。浸水后通过滤纸进入锚固卷中的水占据锚固卷中的微小空间，原微小空间的空气被挤排出，直到小孔不冒泡即浸水结束。这时水灰比约为0.34～0.35，是最理想范围，可马上取出安装使用，浸水时间约为1～1.5分钟，浸水过少，水泥水化不完全，影响锚固力。浸水过多、水泥浆易流动，充实不足也影响锚固力。将打好的眼孔用高压风吹净，将浸好水的几个锚固卷装入眼内，用木棍送至眼底，将锚杆插入，其位置尽量居中，尾部外露长度为8～10cm，其次挂设钢筋网，安装150×150×6mm锚杆钢垫板并用螺母固定，确保钢筋网片不松动。4）为了检验锚杆安装质量，对锚杆进行抗拔检验，安装拉力计时，其作用线与锚杆同心，并固定牢靠。加载匀速、缓慢，拉拔至设计吨位即停止，不做破坏试验。5）质量验收标准：1锚杆所使用的钢筋原材料进场检验必须符合有关规定及设计要求，所用钢筋应平直、无损伤，表面无裂纹、油污、颗粒状或片状老锈。2锚杆类型应根据地质条件、使用要求及锚固特点进行选择并符合设计要求，安装数量必须符合设计要求。3砂浆锚杆必须设置垫板，垫板应与基面密贴。4锚杆孔应保持垂直岩面。2.2.2喷射混凝土湿喷工艺流程细骨料粗骨料水泥外加剂搅拌机喷射机压缩空气液体速凝剂喷头受喷面 1）原材料选定：水泥-普通硅酸盐P.O42.5号水泥；砂用机制砂；碎石最大粒径不大于5-10mm；水用清洁的饮用水；速凝剂选用符合质量要求，并对人体危害小的外加剂。掺外加剂前，做与水泥的可相溶性试验及水泥净浆速凝效果试验，初凝不应大于5分钟，终凝不大于10分钟。掺外加剂后的喷射砼性能必须满足设计要求。2）喷射前准备工作：检查受喷面尺寸，保证开挖面符合设计要求。拆除障碍物，清除受喷面松动岩石及浮渣，用高压水冲洗受喷面。铺设钢筋网时先清除污锈。钢筋网与锚杆联结牢固，接头稳定。埋设控制砼厚度的标志，用在石缝处打铁钉或用快硬水泥安设钢筋头，并记录其外露长度，以便控制喷层厚度。作业区有良好的通风和足够的照明装置。喷射作业前，对机械设备、风、水管路和电线路等进行全面检查和试运转。作业区段地面上铺设薄铁板收集回弹物。3）喷射作业：喷射时，先喷下侧，由下而上，以螺旋状沿横向一圈压半圈往复移动，螺旋半径约为20-30cm，依次喷射。喷头与受喷面保持0.6～1.0m的垂直距离。喷射时控制好砼表面平整。复喷在前一层砼终凝后进行。喷射时就分段长度不超过6米，分块大小为2*2m。一次喷射不能太厚或太薄，根据喷射砼层与受喷面之间的粘结力和受喷部位等有关，并且根据喷射效率、回弹损失率等确定。一次喷射厚度为5cm左右。分层喷射的间隔时间不能太短，一般要求在初喷砼终凝以后再进行复喷。当复喷时间较长时，复喷前必须将初喷砼表面清洗干净。复喷时将凹陷处进一步找平。减少粉尘和回弹量的措施：严格控制喷射机的工作风压，合理选择配合比，提高喷射作业施作熟练水平和喷射施工技术。喷射作业开始时，先送风、后开机，再给料，结束时先停料，再停风。喷射机供料连续均匀，机器正常运转时，料斗内保持足够的存料，喷射机工作风压满足喷头处的压力。喷射作业完毕或因故中断喷射时，将喷射机和输料管内的积料清除干净。4）砼养护：喷射砼终凝1-2h后，洒水养护，养护日期不少于7天，洒水次数以能保持砼充分湿润为宜。5）质量验收标准： 1喷射混凝土所用的水泥、粗骨料、外加剂等原材料必须符合有关设计和规范规定，按规定的配合比进行施工。水泥优先采用硅酸盐水泥、普通硅酸盐水泥，细骨料细度模数应大于2.5，粗骨料最大粒径不宜大于16mm、含泥量不应大于1％、严禁使用具有潜在碱活性骨料。2喷射混凝土时应按照施工工艺分段、分片，由下而上依次进行。一次喷射混凝土的厚度，5㎝左右。分层喷射混凝土时，后一层喷射应在前一层混凝土终凝后进行。3喷射混凝土表面应平顺，无裂缝及掉渣现象，锚杆头及钢筋无外露。2.4监控量测根据设计要求，结合隧道围岩情况，布置拱顶下沉及周边位移量测和地表下沉量测测点，对所测的数据进行分析处理计算后，判定围岩的稳定性，及时预报围岩变化情况，确定施工时应采取的措施。围岩及支护状态观察的量测方法：观察并记录：洞口段地表开裂情况观察，洞内开挖面地质、岩性、节理裂隙发育程度方向，涌水量及出水点位置，核对围岩级别，有无坍塌、锚杆拔出、钢架变形、喷层剥落裂缝等。'
