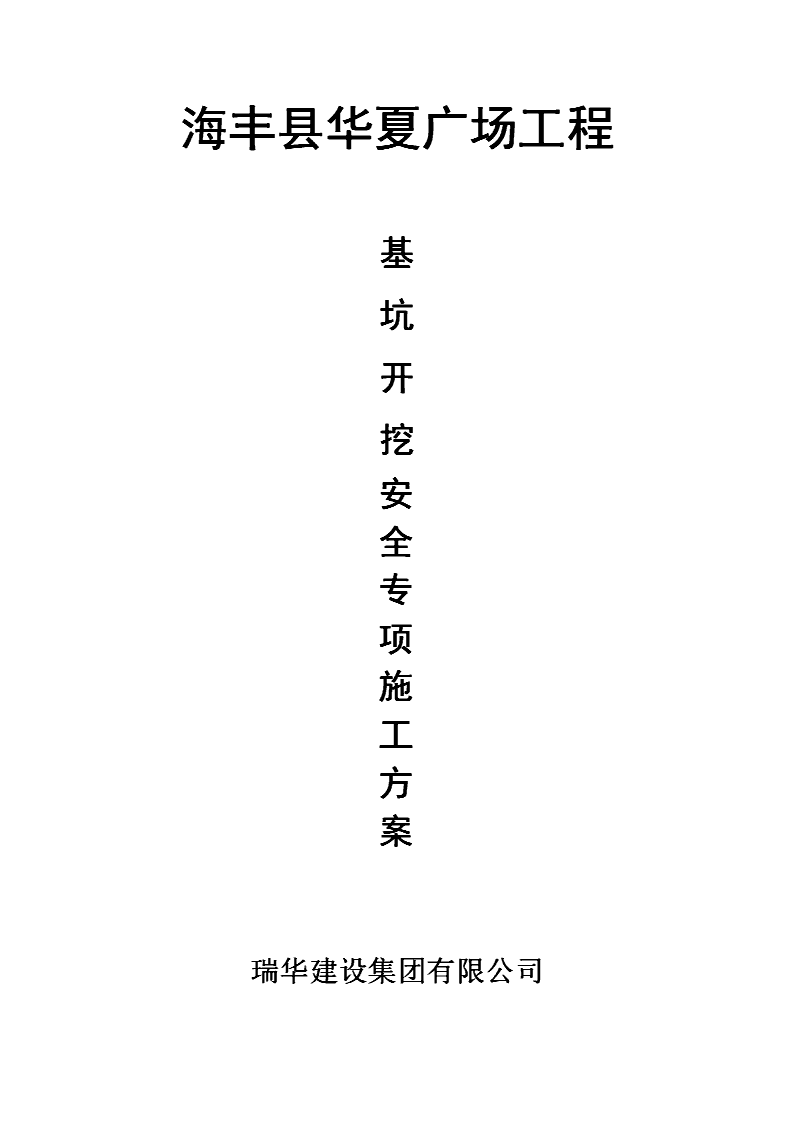

海丰县华夏广场工程基坑开挖施工方案

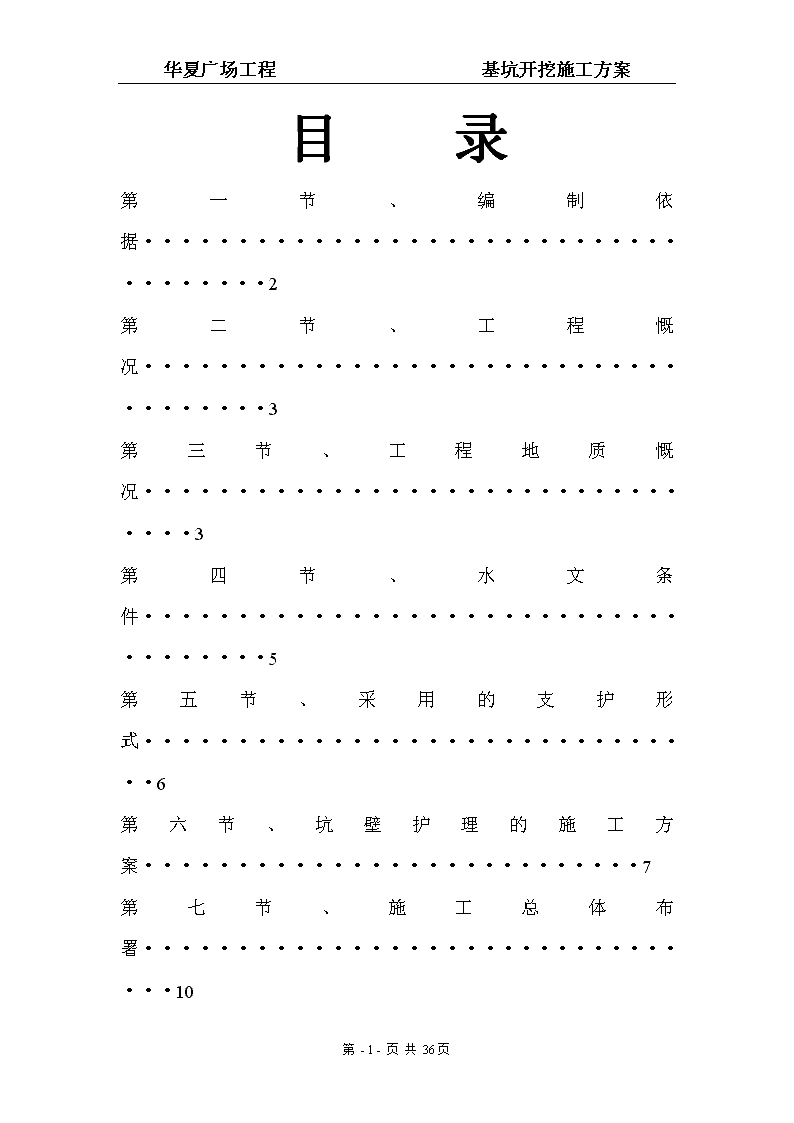

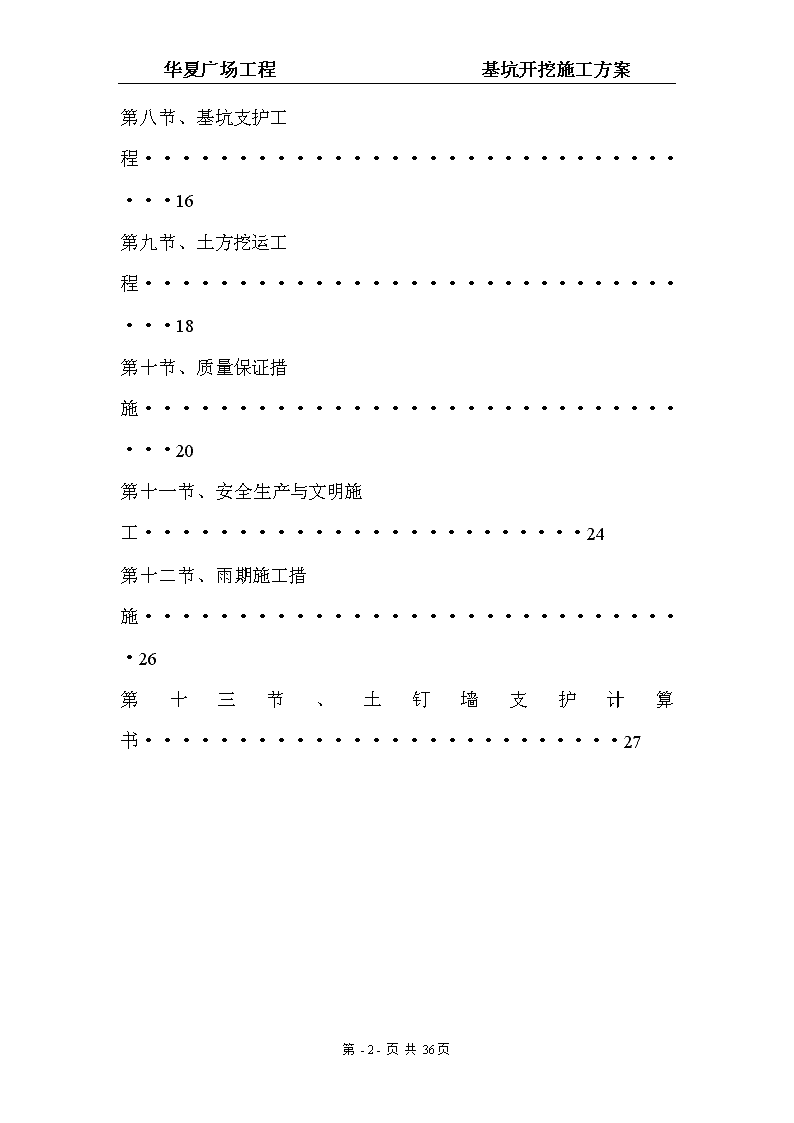

'华夏广场工程基坑开挖施工方案海丰县华夏广场工程基坑开安全专项施工方案挖瑞华建设集团有限公司第-38-页共36页 华夏广场工程基坑开挖施工方案目录第一节、编制依据·····································2第二节、工程慨况·····································3第三节、工程地质慨况·································3第四节、水文条件·····································5第五节、采用的支护形式·······························6第六节、坑壁护理的施工方案···························7第七节、施工总体布署································10第-38-页共36页 华夏广场工程基坑开挖施工方案第八节、基坑支护工程································16第九节、土方挖运工程································18第十节、质量保证措施································20第十一节、安全生产与文明施工························24第十二节、雨期施工措施······························26第十三节、土钉墙支护计算书··························27第-38-页共36页 华夏广场工程基坑开挖施工方案第-38-页共36页 华夏广场工程基坑开挖施工方案第一节、编制依据一、《岩土工程勘察报告》（广东省惠州勘察工程公司）二、相关工程图纸（建学建筑与工程设计所有限公司）三、基坑设计方案（建学建筑与工程设计所有限公司）四、选用规范1、该工程的《岩土工程勘察报告》及部分设计图纸2、《建筑基坑支护技术规程》(JGJ120-99)中国建筑工业出版社出版、3、《建筑地基与基础设计规范》（GB50007-2002）4、《混凝土结构设计规范》（GB50010-2002）5、《建筑施工计算手册》江正荣编著中国建筑工业出版社、6、《实用土木工程手册》第三版杨文渊编著人民教同出版社、7、《地基与基础》第三版中国建筑工业出版社、8、《土力学》等相关文献进行编制9、本方案使用的土钉墙支护计算软件采用的是【品茗施工安全设施计算软件】。第-38-页共36页 华夏广场工程基坑开挖施工方案第二节、工程概况1、海丰县华夏广场工程，工程建设地点：海丰二环路北侧。属于框剪结构，地上32层，地下1层，建筑高度：99.8m，标准层层高：2.98m。总建筑面积：107651.7平方米，总工期：820天。本工程±0.000以上设有5栋32层住宅，±0.000以下设有地下室一层，现地面标高为0.600m～0.000m（绝对标高：17.4m～16.8m）,基坑底标高为4.3m～4.5m，长度为110000m，宽度为105140m。基坑支护深度为4.3m～4.5m。见基坑平面布置图一。2、本工程由海丰县东辉房地产开发有限公司投资建设，建学建筑与工程设计所有限公司设计，广东省惠州勘察工程公司地质勘察，广东宏茂建设监理有限公司监理，瑞华建设集团有限公司组织施工；由马振新担任项目经理，曾础坚担任技术负责人。第三节、工程地质慨况3.1、根据广东省惠州勘察工程公司提供的【海丰县东方广场场地岩土工程勘察报告】依据显示：在本工程区域内的地层岩性自上而下可分为：1）第四系人工填土层(Qml)、2)第四系冲积层(Qal)、3）第四系残积层(Qel)、4）侏罗系下统基岩（J1j）。本广场下设1层地下室。基坑开挖深度约5米，基坑开挖后人工填土层基本已挖除，开挖土层主要介于冲积层之间，故对人工填土层不再赘述。3.2、第四系冲积层(Qal)按其土性特征可分为粉质粘土②1、粉质粘土②2二个亚层：粉质粘土②1第-38-页共36页 华夏广场工程基坑开挖施工方案：灰黄、灰黑色，软塑，粘性较好，土质不均匀，局部含少量砂。层厚1.50～1.70m，平均1.60m，层顶标高13.20～14.70m。现场做标贯试验1次，实测锤击数为5击，校正后击数为4.7击。粉质粘土②2：黄色，可塑，粘性好土质较不均匀，底部含有砂砾及卵石，局部为粘土。本层整个场地ZK1～ZK3、ZK5～ZK7、ZK9～ZK11ZK14、ZK15、ZK19、ZK21～ZK31共23个孔见有，层厚1.20～4.50m，平均2.82m，层顶标高13.10～16.30m，平均15.22m。现场做标贯试验7次，实测锤击数为5～10击，校正后击数为4.8～9.6击，平均7.9击。3.3、残积土层(Qel)：第(4)层:粘性土③：褐黄、灰～深灰、浅紫红、灰白色等，可塑～硬塑，粘性稍差，土质极不均匀，为粉砂岩风化残积土。本层整个场地ZK1～ZK8、ZK10～ZK14、ZK17～ZK31共28个孔见有，层厚1.00～34.50m，平均10.54m，层顶标高11.00～14.60m。平均12.70m。现场做标贯试验26次，统计25次，实测锤击数为8～27击，校正后击数为7.0～23.7击，平均15.3击。3.4、侏罗系下统基岩（J1j）：3.4.1全风化粉砂岩④1：褐黄、灰～深灰色等，风化剧烈，原岩结构基本破坏，大部分矿物已风化成土状，岩芯呈坚硬土状，岩石风化不均匀。本层整个场地ZK6、ZK7、ZK10～ZK12、ZK16、ZK20～ZK25、ZK7共13个孔见有，层厚1.40～15.60m，平均6.35m，层顶标高-18.80～12.20m。平均-2.32m。现场做标贯试验3次，实测锤击数为34～49击，校正后击数为23.8～34.3击，平均29.6击。3.4.2强风化粉砂岩④2第-38-页共36页 华夏广场工程基坑开挖施工方案：灰～深灰色等，风化剧烈，裂隙发育，原岩结构大部分破坏，部分矿物已风化成土状，岩芯呈半岩半土状、碎块状、块状，岩质极软，岩芯大部分用手可折断。岩石风化极不均匀，局部夹残积土、全风化岩或硬块。本层整个场地31个孔均有揭露，揭露厚度2.00～43.50m，平均25.16m，层顶标高-23.90～12.80m，平均0.47m。进行标贯实验7次，统计6次，实测击数为58～120击，校正后击数为42.0～100.3击，平均66.5击。本层有中风化岩硬夹层，属极软岩，岩石极破碎，其岩体基本质量等级为Ⅴ类。3.4.3中风化粉砂岩④3：灰～深灰色或灰白色等，粉砂质结构，层状结构，泥质或钙质胶结，裂隙发育，岩芯较破碎，多呈块状、短柱状、岩质软，锤击声哑，易击碎。风化不均匀，局部夹薄层强风化岩。本层整个场地ZK1～ZK10、ZK12～ZK15、ZK20～ZK24、ZK27～ZK31共25个孔有揭露，揭露厚度为1.00～12.17m，平均7.32m顶层标高-36.10～-14.50m，平均-25.80m。测得天然抗压强度单值为5.23～11.9MPa，平均8.27MPa，标准值为7.52MPa，属软岩，岩石破碎，其岩体基本质量等级为Ⅴ类。第四节、水文条件4.1、场地地下水类型按含水介质特征划分，场地地下水主要以上层滞水、砂层孔隙潜水和基岩裂隙水的形式赋存于第四系土层和基岩中。杂填土①、粉质粘土②1、粉质粘土②2、粘性土③、全风化粉砂岩④1富水性与透水性较差，为弱透水层或相对隔水层。强风化～中风化粉砂岩④2～④3裂隙较发育，为弱～中等透水层。4.2、场地地下水补、迳、排场地地下水主要接受大气降水的竖向渗入及含水层的侧向渗透补给，其迳流条件一般。勘察期间测得钻孔稳定水位埋深为1.10～3.20m，水位标高为12.90～15.40m。第-38-页共36页 华夏广场工程基坑开挖施工方案基坑开挖平面（图一）第五节、采用的支护形式1、本基坑主要采用桩锚支护形式，即：采用水泥搅拌桩与土钉墙相结合止水挡土。基坑使用年限为不超过0.5年。2、在基坑开挖前，先在基坑四周按设计要求，打上单排水泥搅拌桩作为止水围护桩进行止水防护措施。其示意图如下：第-38-页共36页 华夏广场工程基坑开挖施工方案3、水泥搅拌桩采取单排布置，沿基坑开挖轴线四周向外800mm布置。基坑开挖几何尺寸为：105140mm×110000mm。见基坑开挖平面图一。第六节、坑壁护理的施工方案6.1本工程基坑开挖深度东南面4.5m，西北面约为4.3m。下面根据基坑开挖的深度来具体说明坑壁护理的施工方案。本工程基坑土方开挖将采用土钉墙+放坡处理的方法来确保边坡安全。根据周边条件和地面活载因素，把需进行支护的边坡分为四个支护段，即A～B段、B～C段、C～D段、D～A段（见图一）。A～B段、B～C段、C～D段，边坡高度4.5米，布二排土钉，第一排为11.5米长直径22的钢筋，水平间距1.2米；第二排为7米长直径22的钢筋，水平间距1.2米；D～A段，边坡高度4.3米，布二排土钉，第一排为6米长直径20的钢筋，水平间距1.2米；第二排为6米长直径20的钢筋，水平间距1.2米；取土钉孔径130mm。6.2土钉墙的支护形式第-38-页共36页 华夏广场工程基坑开挖施工方案6.3喷射层砼锚固及挂网支护形式第-38-页共36页 华夏广场工程基坑开挖施工方案6.4放坡施工工序：本工程基坑边坡采用放坡处理，放坡的坡度比视现场土质情况而定。在坡面层上采用土钉挂网喷射混凝土，土钉采用孔径130mm，锚筋为A～B段、B～C段、C～D段1根直径22mm二级螺纹钢（分上下二排），D～A段1根直径20mm二级螺纹钢（分上下二排），配合比为水泥：砂：石=1:2:2，坡面喷射层的喷射混凝土强度等级C25，喷射厚度10cm，网筋采用φ8@200×200钢筋绑扎而成，为增加面板整体强度，纵横向各设1φ16加强筋，加强筋与土钉焊接。加强筋沿锚杆呈双向布置，并在基坑定边设散水护面，护面设置竖向土钉一道。施工顺序为：开挖至第一道锚杆下0.5m后施工第一道锚杆—绑扎钢筋挂网—设置泻水孔—喷射砼—开挖至第二道锚杆下0.5m后施工第二道锚杆，以此类推—开挖到设计标高。挖土方，清土，注意施工机械不能直接在支护桩上碾压。第-38-页共36页 华夏广场工程基坑开挖施工方案6.5喷射砼、锚杆注浆、土钉边坡施工工艺绑扎钢筋挂网，用Φ8钢筋单层挂网，间距200×200，C25喷射砼浇筑。挂网、设置泻水孔后，喷射砼，砼厚100mm，坡顶往外2.5m宽范围内喷射砼与硬化砼相接，在喷砼过程中，须保护好泻水管畅通。材料和质量要求1、注浆和喷射砼选用32.5普通硅酸盐水泥。砂选用细砂，含水量不宜大于5％，石子选用5-10mm碎石，应干净无杂质。注浆用水泥砂浆水灰比0.5。喷射砼强度等级C25，锚管采用钢筋网采用Ф8@200双向钢筋网片，锚管制作及钢筋连接所采用电焊条为E43或E50型。2、分层开挖高度控制在每排钢筋挂网位置以下0.5m，每层每段开挖长度控制在10m以内。3、下层土或相邻的开挖须分开，待上层或相邻钢筋挂网施工完毕24小时后方可进行。4、严格控制基坑土方的开挖量，做到不超挖，并保证开挖的边坡角度。第七节、施工总体布署一、施工程序及进度（各工序的综合协调）1、降水第-38-页共36页 华夏广场工程基坑开挖施工方案该工程中，降水的质量是影响整个工期的关键，因此在降水施工中切不可盲目抢工期，土方开挖前，根据地下水位的分布情况，应在坡顶设置排水沟和降水井设施。尽量与止水桩、土方配合，减少单独占用工期的天数。2、土钉墙土钉墙与土方密切配合施工，根据地质情况采取分层、分段开挖，并进行土钉墙支护施工。3、土方（一）开挖顺序：应分层开挖，以防开挖面的坡度过陡，引起土体位移现象出现。（二）土方坡道：视现场情况而定。（三）坡道收尾：用挖土机收土。（四）土方工作量约为__6.3_万m3，预计此步工期约为_45_天。二、基础施工阶段的施工流程1、工艺流程（见图1）图1工艺流程2、进度计划（略）第-38-页共36页 华夏广场工程基坑开挖施工方案3、工程目标（一）质量目标土钉墙质量标准为“合格”。（二）工期目标按照总包单位要求进行（暂定_45__天）。（三）安全文明施工目标争创市安全文明施工工地。（四）管理目标实行规范化管理，保证工程在管理、质量、文明、作风上创一流水平。4、组织机构由我公司组成基础施工项目部，在总包方的授权、委托及领导下，对基坑支护、土方挖运工程进行全面管理并对基础施工阶段的安全、质量、工期、环保、文明施工等负责。基础施工项目部组织机构设置如图2所示。第-38-页共36页 华夏广场工程基坑开挖施工方案图2基础施工项目部组织机构说明：施工部由各专业施工队按统一的人员编制自行组建，设队长一人、工长一人、质检一人；其中机动施工部主要负责除土方挖运、基坑支护以外的基础施工阶段的其他工作。基础施工项目经理部设专人进行环保、文明施工、扰民及民扰问题处理等工作。5、施工准备在基础施工前，由项目经理部主持前期施工准备会议，听取基础施工项目经理部对整个工程及其各分部分项工程的施工准备工作计划，该计划主要反映开工前、施工中必须做的有关工作，内容如下：（一）技术准备：熟悉、审查施工图纸。第-38-页共36页 华夏广场工程基坑开挖施工方案（二）施工现场准备工作：地上、地下各种管线及障碍物的勘测定位；地上、地下障碍物的拆除；施工现场的平整；测量放线；临时道路、临时供水、供电等管线的敷设；临时设施的搭设；现场照明设备的安装。（三）劳动组织准备：建立各施工部的管理组织，集结施工力量、组织劳动力进场，做好施工人员入场教育等工作。（四）材料、机械准备：根据相关的设计图纸和施工预算，编制详细的材料、机械设备需要量计划；签定材料供应合同；确定材料运输方案和计划；组织材料按计划进场和保管。（五）施工场外协调：由基础施工项目经理部与土方施工部共同对外协调交通、环卫、市容的关系，以及扰民、民扰处理的前期准备工作。6、各项资源需要量计划该计划仅供参考，可根据具体情况进行调整。（一）水电需要量计划需500kVA电量，用水量300m3/天。（二）劳动力需要量计划（见表3）劳动力需要量计划表3序号部门所需人数①降水施工部20②土方施工部20③基坑支护施工部20④机动施工部10第-38-页共36页 华夏广场工程基坑开挖施工方案（三）施工机械需要量计划①.降水机械设备一览表（见表4）降水机械设备一览表表4设备名称设备型号数量成孔钻机3～4台射流真空泵4～6台空压机9m31台②.土方挖运机械设备一览表（见表5）土方挖运机械设备一览表表5设备名称设备型号数量反铲挖土机1.6m33～4台翻斗车东风10～15台③.基坑支护施工机械设备一览表（见表6）基坑支护施工机械设备一览表表6设备名称设备型号数量空压机9m33台混凝土喷射泵Pz-52台锚杆机4台正铲装载机ZL501台张拉设备1套注浆设备1套第-38-页共36页 华夏广场工程基坑开挖施工方案④.钢筋加工机械设备一览表（见表7）钢筋加工机械设备一览表表7设备名称设备型号数量卷扬机1台钢筋弯曲机WJ40-12台电焊机BX-30010台钢筋切割机GJ51-323台第八节、基坑支护工程一、基坑支护工艺流程（见图4）图4基坑支护工艺流程二、土钉墙护坡工程1.施工工艺流程（见图5）第-38-页共36页 华夏广场工程基坑开挖施工方案图5土钉墙护坡工艺流程2.施工方法（一）边坡开挖：采用反铲挖土机，预留20~30cm人工修坡，开挖深度在土钉孔位下50cm，开挖宽度保证10m，以确保土钉成孔机械钻机的工作面。土方开挖严格按设计规定的分层开挖深度按作业顺序施工，在完成上层作业面的土钉及喷混凝土地以前，不得进行下一层土方的开挖。（二）边坡修整：采用人工清理，为确保喷射混凝土面层的平整，此工序必须挂线定位。对于土层含水量较大的边坡，可在支护面层背部插入长度为400~600mm，直径不小于40mm的水平排水管包滤网，其外端伸出支护面层，间距为2m，以便将喷混凝土面层后的积水排走。（三）定位放线：按设计图纸由测量人员用φ8、长30cm的钢筋放出每一个土钉的位置。（四）成孔：采用机械螺旋钻机成孔，局部可采用人工洛阳铲成孔。钻孔后进行清孔检查，对孔中出现的局部渗水塌孔或掉落松土立即进行压浆处理，并及时安设土钉钢筋并注浆。（五）土钉主筋制作及安放：主筋按设计长度加20cm下料，外端设成90°角，长20cm的弯勾，主筋每隔2m第-38-页共36页 华夏广场工程基坑开挖施工方案焊对中支架，防止主筋偏离土钉中心；安放主筋时，将注浆管与主筋捆绑在一起，注浆管离孔底0.5m左右。（六）造浆及注浆：采用搅拌机造浆，应严格控制水灰比为W/C=0.5；注浆采用注浆泵，注浆时，将导管缓慢均匀拔出，但出浆口应始终处于孔中浆体表面之下，保证孔中气体能全部排出。（七）挂网及锚头安装：钢筋网片用插入土中的钢筋固定，与坡面间隙3~4cm，不应小于3cm，搭接时上下左右一根对一根搭接绑扎，搭接长度应大于30cm，并不少于两点点焊。钢筋网片借助于井字架与土钉外端的弯勾焊接成一个整体。（八）喷射混凝土：喷射混凝土顺序可根据地层情况“先锚后喷”，土质条件不好时采取“先喷后锚”，喷射作业时，空压机风量不宜小于9m3/min，气压0.2~0.5MPa，喷头水压不应小于0.15MPa，喷射距离控制在0.6~1.0m，通过外加速凝剂控制混凝土初凝和终凝时间在5~10min，喷射厚度大于等于100mm。（九）养护：根据八月份的气温，采取洒水养护。第九节、土方挖运工程一、土方挖运工艺流程在基础施工阶段，土方挖运是影响工期的关键。土方与土钉墙施工它们之间存在一定的技术间歇，若处理不好这几方面的关系，将直接造成工期的延误和护坡安全，因此要求在统一指挥的原则下，各施工部之间本着相互配合、互创工作面的原则，精诚合作。根据基础施工阶段的施工流程，基坑四周配合土钉墙施工留出相应的工作面，具体深度为土钉位置下0.5m第-38-页共36页 华夏广场工程基坑开挖施工方案，将基坑中间的土方总体上一步开挖，即一步到槽底。具体施工流程见图6。图6土方挖运工艺流程二、设备能力分析如整夜作业，平均每车每夜出土_80__m3，__12_台车共计_960___m3。根据现场场地情况及扰民，民扰处理情况，夜间施工可能性估测，平均每天完成土方量计___1920__m3。根据实际情况可调整机械力量以便确保工期。三、卸土场及土方运输路线（待定）四、现场准备1.出口搭设拍土架子，保证每一辆车进行排土，并加盖帆布。2.作冲洗池和沉淀池准备，冲洗池上要有铁篦子，道路作地面硬化。3.平整场地，清除障碍，若遇到大的障碍用冲击炮将其破碎再装车运走。4.基坑四周布置___个太阳灯，做好夜间照明准备。5.每日提前完成土方开挖线，并随时跟进测量，保证开挖线尺寸与标高。6.疏通所有交通，做好开工前的扰民工作。第-38-页共36页 华夏广场工程基坑开挖施工方案五、坡道土方收尾1.坡道处土方收尾采用挖土机直接进行挖除，装车运走。2.提前将坡道处支护结构施工完成。第十节、质量保证措施一、质量保证体系质量方针：“用我们的承诺和智慧，雕塑时代的艺术品”。基础施工阶段将在该质量保证体系下按ISO9002标准要求进行。二、组织保证体系基础施工阶段建立由基础施工项目经理领导，主任工程师中间控制，责任工程师负责的三级管理系统。组织保证体系见图7。图7组织保证体系三、质量管理程序（见图8）基本要素质量工作质量第-38-页共36页 华夏广场工程基坑开挖施工方案图8质量管理体系四、各分项工程质量标准2.土钉墙质量标准（见表8）土钉墙质量标准表8内容标准喷射混凝土面层平整度的允许偏差±20mm孔深允许偏差±50mm孔径允许偏差±5mm孔距允许偏差±100mm钢筋保护层厚度≥25mm土钉倾角偏差±5%第-38-页共36页 华夏广场工程基坑开挖施工方案挂网时网片距坡面3～4cm3.土方开挖质量标准（一）国家有关建筑施工规范（二）工程设计对土方的质量要求五、各分项工程质量保证措施1.土钉墙质量保证措施（一）修坡时专人进行测量，确保不吃槽。（二）插入钢筋时由专人检查,若插入深度不足，则继续取土成孔，插入钢筋时要将注浆管绑在距孔底0.5m处。（三）注浆时要严格按配比搅浆,并随成孔随注浆,注浆渗漏较多时,要进行两次、三次补浆直到注满。（四）喷混凝土时,由专人检查网长及标志杆的安装。六、基坑监测方案采用信息化施工，确保基坑开挖过程中的安全，必须对基坑进行监测，方案如下：1.观测点的布置：在坡顶上每隔10m布置一个点。2.观测精度要求：满足国家三级水准测量精度要求：水平误差控制<6.00mm；垂直误差控制<0.5mm。3.观测时间的确定:第-38-页共36页 华夏广场工程基坑开挖施工方案（一）基坑开挖每一步都应作基坑变形观测。（二）观测时间间隔每天一次，必要时连续观测，基坑开挖完7天后，可由每天一次到3天一次，15天后每周观测一次。4.场地查勘与记录：（一）施工前对原场地进行全面调查,查清有无原始裂缝和异常并作记录，照相存档。（二）每次观测结果详细记入汇总表并绘制沉降与位移曲线。5.注意事项（一）每次观测应用相同的观测方法和观测线路。（二）观测其间使用一种仪器，一个人操作，不能更换。（三）加强对基坑各侧沉降，变形观测，特别对有地下管线地的各边坡可进行重点观测。七、质量问题的处理如发生质量问题，立即口头上报监理，并在4h内递交有关质量问题的书面详细报告，包括时间、部位、细节描述、产生原因、处理的措施等。1.土方开挖过程中，若基坑变形突然加大，应立即停止开挖，并及时回填，也可以在其背后进行挖土卸荷，以保证基坑的稳定。2.开挖过程中，若局部存水，可以采用明排集中，用潜水泵抽到地面排水系统。八、技术资料第-38-页共36页 华夏广场工程基坑开挖施工方案基础施工项目经理部在施工过程中负责收集、整理各种原始资料和记录，并及时上报监理。按照国家有关标准和要求，完成技术资料的分类、归档工作。在每项分项工程完成后，在监理规定时间内，提交符合的竣工资料（包括竣工图）一份。第十一节、安全生产与文明施工一、安全组织机构（见图9）图9安全组织机构二、安全生产措施1.现场要设健全的安全领导小组。第-38-页共36页 华夏广场工程基坑开挖施工方案2.全体人员应认真执行各工种的安全操作规程及有关规定。3.施工前，施工负责人要向操作人员做专项技术安全交底，关键部位要下技术指导书。4.施工人员进入现场要服从安全员的指挥和监督。进场施工人员必须符合有关__汕尾__市劳务人员用工的有关规定及条例，证件齐全。5.施工人员进入现场要进行“三级”安全教育。6.每天班前5min，施工负责人必须做施工安全注意事项专项交底。7.现场电器设备要有漏电保护器，电缆应设可靠绝缘。8.各种机电设备均应设专人负责管理，电工持证上岗。9.现场用电设备必须实行三级供电，两级保护。10.夜间施工，工地应有足够的照明。11.土方施工机械和运输车辆在进场前进行彻底的检修和保养，确保施工期间机械的正常运转。12.土方开挖后，按现场安全防护要求在基坑的周围搭设安全保护栏杆，避免人员跌落坑中。13.施工时，挖掘机严禁碰撞支护结构。14.施工中如遇地下障碍物（包括古墓、各种管道、管沟、电缆、人防等）时，立即暂停施工，及时报告经理部，待妥善处理后方可继续施工。三、文明施工措施1.所有土方运输车辆进入现场后禁止鸣笛,以减小噪声2.第-38-页共36页 华夏广场工程基坑开挖施工方案所有施工人员应保持现场卫生，生产及生活垃圾均装入运土车中带走，不得随处抛撒，保持现场环境清洁。3.为保持环境卫生，避免运土车发生遗洒，在现场搭设拍土架，指派专人负责将运土车上的土拍实并盖好帆布，避免路上遗洒。4.在大门出口处设置冲洗车槽，每辆车必冲洗。5.每天收车后项目经理部指派专人清扫马路，以达到环卫要求。6.现场内施工人员禁止抽烟、随地大小便。7.施工机械要经常清洗，保证外表干净。第十二节、雨期施工措施一、场地排水：坡顶做1.5m宽散水、挡水墙，四周做混凝土路面。基坑内，沿四周挖砌排水沟、设集水井，泵抽至市政排水系统。排水沟布置在基础轮廓线以外，排水沟边缘应离开坡脚0.3m，沟底比基坑底低0.4m，坡度0.1%；集水井设置在基坑脚上，安置多个集水井，井径0.8m，井壁用普通砖、砂浆砌后抹光，集水井底比排水沟低0.8m（试抽水设备进水阀的高度可进行调整；排水设备大扬程的潜水泵，抽出的积水应排至基坑以外地面排水系统，防止乱排产生回渗。保证施工现场水流畅通，不集水，四邻地区不倒灌。二、做好生活区的下水管道和雨水井，用水应有固定排放途径，保证雨后不陷、不滑、不泥泞、不存水，避免浸泡边坡。三、土方施工中，基坑内临时道路上铺渣土或级配砂石，保证雨后通行不陷。四、已暴露还未喷射的桩间土工作面防止雨水直接冲刷，遇雨时可覆盖塑料布。第-38-页共36页 华夏广场工程基坑开挖施工方案五、清槽钎探后应立即浇筑好混凝土垫层，防止雨水泡槽。六、现场存储的钢材做好防雨水锈蚀的准备。七、机电设备要经常检查接零、接地保护，所有机械棚要塔设严密，防止漏雨，随时检查漏电装置功能是否灵敏有效。八、浇筑混凝土前，要随时掌握天气预报，尽量避开大雨，运输混凝土罐车和施工地点要准备大量苫布，以备浇筑时遇雨进行苫盖。九、现场要有10台左右的备用潜水泵，遇雨时及时抽水。第十三节、土钉墙支护计算书土钉墙支护计算书本计算书参照《建筑基坑支护技术规程》JGJ120-99中国建筑工业出版社出版《建筑施工计算手册》江正荣编著中国建筑工业出版社、《实用土木工程手册》第三版杨文渊编著人民教同出版社、《地基与基础》第三版中国建筑工业出版社、《土力学》等相关文献进行编制。土钉墙需要计算其土钉的抗拉承载力和土钉墙的整体稳定性。一、参数信息:1、基本参数：侧壁安全级别：三级基坑开挖深度h(m)：5.000；土钉墙计算宽度b"(m)：100.00；土体的滑动摩擦系数按照tanφ计算，φ为坡角水平面所在土层内的内摩擦角；第-38-页共36页 华夏广场工程基坑开挖施工方案条分块数：10；考虑地下水位影响；基坑外侧水位到坑顶的距离(m)：1.200；基坑内侧水位到坑顶的距离(m)：5.500；2、荷载参数：序号类型面荷载q(kPa)荷载宽度b0(m)基坑边线距b1(m)1局布2.00523、地质勘探数据如下：：序号1土名称粘性土土厚度(m)3坑壁土的重度γ(kN/m3)17.5坑壁土的内摩擦角φ(°)25粘聚力C(kPa)28极限摩擦阻力(kPa)53饱和重度(kN/m3)20序号2土名称粘性土土厚度(m)3坑壁土的重度γ(kN/m3)17.5坑壁土的内摩擦角φ(°)25粘聚力C(kPa)28极限摩擦阻力(kPa)53饱和重度(kN/m3)19序号3土名称风化岩土厚度(m)40坑壁土的重度γ(kN/m3)22坑壁土的内摩擦角φ(°)40粘聚力C(kPa)40极限摩擦阻力(kPa)160饱和重度(kN/m3)22第-38-页共36页 华夏广场工程基坑开挖施工方案4、土钉墙布置数据：放坡参数：序号放坡高度(m)放坡宽度(m)平台宽度(m)15.001.301.50土钉参数：序号孔径(mm)长度(m)入射角(度)竖向间距(m)水平距(m)125.0012.0015.001.501.00225.006.0015.001.501.00二、土钉(含锚杆)抗拉承载力的计算:单根土钉受拉承载力计算，根据《建筑基坑支护技术规程》JGJ120-99，R=1.25γ0Tjk1、其中土钉受拉承载力标准值Tjk按以下公式计算：Tjk=ζeajksxjszj/cosαj其中ζ--荷载折减系数eajk--土钉的水平荷载sxj、szj--土钉之间的水平与垂直距离αj--土钉与水平面的夹角ζ按下式计算：ζ=tan[(β-φk)/2](1/(tan((β+φk)/2))-1/tanβ)/tan2(45°-φ/2)其中β--土钉墙坡面与水平面的夹角。φ--土的内摩擦角第-38-页共36页 华夏广场工程基坑开挖施工方案eajk按根据土力学按照下式计算：eajk=∑{[(γi×szj)+q0]×Kai-2c(Kai)1/2}2、土钉抗拉承载力设计值Tuj按照下式计算Tuj=(1/γs)πdnj∑qsikli其中dnj--土钉的直径。γs--土钉的抗拉力分项系数，取1.3qsik--土与土钉的摩擦阻力。根据JGJ120-99表6.1.4和表4.4.3选取。li--土钉在直线破裂面外穿越稳定土体内的长度。第1号土钉钢筋的直径ds至少应取：20.000mm；第2号土钉钢筋的直径ds至少应取：22.000mm；三、土钉墙整体稳定性的计算:根据《建筑基坑支护技术规程》JGJ120-99要求，土钉墙应根据施工期间不同开挖深度及基坑底面以下可能滑动面采用圆弧滑动简单条分法如下图，按照下式进行整体稳定性验算：第-38-页共36页 华夏广场工程基坑开挖施工方案公式中：γk--滑动体分项系数，取1.3；γ0--基坑侧壁重要系数；ωi--第i条土重；bi--第i分条宽度；cik--第i条滑土裂面处土体固结不排水(快)剪粘聚力标准值；φik--第i条滑土裂面处土体固结不排水(快)剪内摩擦角标准值；θi--第i条土滑裂面处中点切线与平面夹角；αj--土钉与水平面之间的夹角；Li--第i条土滑裂面的弧长；s--计算滑动体单元厚度；第-38-页共36页 华夏广场工程基坑开挖施工方案Tnj--第j根土钉在圆弧滑裂面外锚固与土体的极限抗拉力，按下式计算。Tnj=πdnj∑qsiklnjlnj--第j根土钉在圆弧滑裂面外穿越第i层稳定土体内的长度把各参数代入上面的公式，进行计算可得到如下结果：--------------------------------------------------------------------------------计算步数安全系数滑裂角(度)圆心X(m)圆心Y(m)半径R(m)第1步2.63529.433-0.6212.3422.423示意图如下：计算步数安全系数滑裂角(度)圆心X(m)圆心Y(m)半径R(m)第2步2.89129.433-1.2424.6834.845第-38-页共36页 华夏广场工程基坑开挖施工方案示意图如下：计算步数安全系数滑裂角(度)圆心X(m)圆心Y(m)半径R(m)第3步3.22029.433-2.0717.8058.075示意图如下：第-38-页共36页 华夏广场工程基坑开挖施工方案--------------------------------------------------------------------------------------计算结论如下：第1步开挖内部整体稳定性安全系数γk=2.635>1.30满足要求![标高-1.500m]第2步开挖内部整体稳定性安全系数γk=2.891>1.30满足要求![标高-3.000m]第3步开挖内部整体稳定性安全系数γk=3.220>1.30满足要求![标高-5.000m]四、抗滑动及抗倾覆稳定性验算第-38-页共36页 华夏广场工程基坑开挖施工方案(1)抗滑动稳定性验算抗滑动安全系数按下式计算：KH=f"/Eah≥1.3式中，Eah为主动土压力的水平分量(kN)；f"为墙底的抗滑阻力(kN)，由下式计算求得：f"=μ(W+qBaSv)μ为土体的滑动摩擦系数；W为所计算土体自重(kN)q为坡顶面荷载(kN/m2)；Ba为荷载长度；Sv为计算墙体的厚度，取土钉的一个水平间距进行计算1级坡：由于主动土压力的水平分量Eah第-38-页共36页 华夏广场工程基坑开挖施工方案为零，所以1级坡满足要求！(2)抗倾覆稳定性验算抗倾覆安全系数按以下公式计算：KQ=MG/MQ式中，MG--由墙体自重和地面荷载产生的抗倾覆力矩，由下式确定MG=W×BC×qBa×(B"-B+b×Ba/2)其中，W为所计算土体自重(kN)其中，q为坡顶面荷载(kN/m2)Bc为土体重心至o点的水平距离；Ba为荷载在B范围内长度；b为荷载距基坑边线长度；B"为土钉墙计算宽度；Mk--由主动土压力产生的倾覆力矩，由下式确定Mk=Eah×lh其中，Eah为主动土压力的水平分量（kN）；lh为主动土压力水平分量的合力点至通过墙趾O水平面的垂直距离。1级坡：由于主动土压力产生的倾覆力矩ME为零，所以1级坡满足要求！第-38-页共36页'
