磨子潭路沟槽开挖施工方案

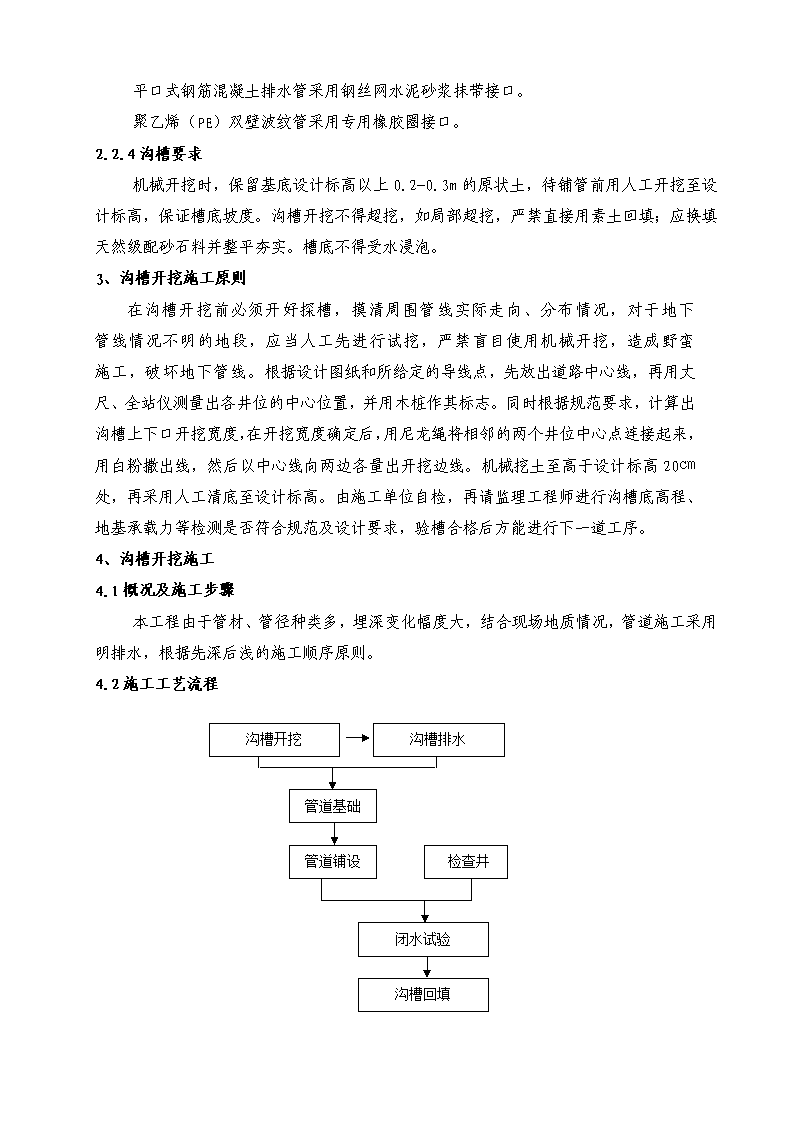

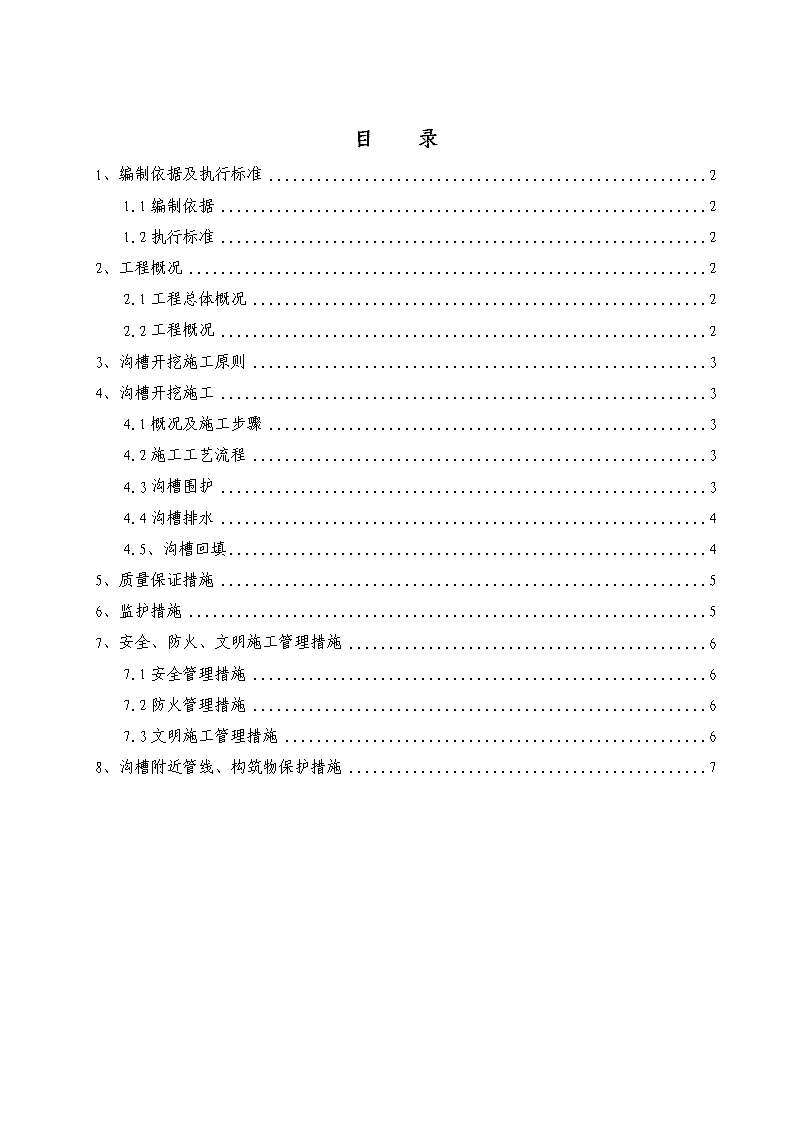

'目录1、编制依据及执行标准21.1编制依据21.2执行标准22、工程概况22.1工程总体概况22.2工程概况23、沟槽开挖施工原则34、沟槽开挖施工34.1概况及施工步骤34.2施工工艺流程34.3沟槽围护34.4沟槽排水44.5、沟槽回填45、质量保证措施56、监护措施57、安全、防火、文明施工管理措施67.1安全管理措施67.2防火管理措施67.3文明施工管理措施68、沟槽附近管线、构筑物保护措施76 1、编制依据及执行标准1.1编制依据1、合肥市高新区磨子潭路道排工程《总体施工组织设计》。2、合肥市高新区磨子潭路道排工程施工图纸。3、结合本工程现场实际情况。4、结合我公司技术力量、机械装备等具体条件。1.2执行标准1、《室外排水设计规范》（GB50014-2006）2、《给水排水工程构筑物结构设计规范》（GB50069-2002）3、《给水排水工程管道结构设计规范》（GB50332-2002）4、《给水排水管道工程施工及验收规范》（GB50268-2008）2、工程概况2.1工程总体概况磨子潭路位于合肥国家创新型试点市示范区内，为东西走向，西起分水岭路，东至长宁大道，与方正大道、方兴大道、学田路、双塘路相交，道路全长约2155.953m。布置雨污水管各一道。昆仑路与方正大道路段雨水管位于磨子潭路北侧，距道路红线7m；污水管位于设计道路南侧，距道路红线7m；方正大道与方兴大道段雨水管位于磨子潭路南侧，距道路红线7m，污水位于道路北侧，距道路红线7m；方兴大道与长宁大道路段雨水管位于道路北侧，距道路红线7m；污水管位于道路南侧，距道路红线7m；雨污水管线均位于绿化带中。2.2工程概况2.2.1系统承担收集范围主要承担道路及两侧地块的雨污水收集及相交道路雨水转输，向西最终排至方正大道已建雨污水管道，向东最终排至长宁大道已建雨污水管道。2.2.2管道材料d>500mm及≤1200mm采用Ⅱ级钢筋砼承插管，d＞1200mm采用Ⅱ级钢筋砼平接管；d500排水管道（雨水口连接管除外）采用聚乙烯（PE）双壁波纹管；雨水口连接管采用d300钢筋混凝土管。2.2.3管道接口承插式钢筋混凝土排水管采用橡胶圈承插接口。6 平口式钢筋混凝土排水管采用钢丝网水泥砂浆抹带接口。聚乙烯（PE）双壁波纹管采用专用橡胶圈接口。2.2.4沟槽要求机械开挖时，保留基底设计标高以上0.2-0.3m的原状土，待铺管前用人工开挖至设计标高，保证槽底坡度。沟槽开挖不得超挖，如局部超挖，严禁直接用素土回填；应换填天然级配砂石料并整平夯实。槽底不得受水浸泡。3、沟槽开挖施工原则在沟槽开挖前必须开好探槽，摸清周围管线实际走向、分布情况，对于地下管线情况不明的地段，应当人工先进行试挖，严禁盲目使用机械开挖，造成野蛮施工，破坏地下管线。根据设计图纸和所给定的导线点，先放出道路中心线，再用丈尺、全站仪测量出各井位的中心位置，并用木桩作其标志。同时根据规范要求，计算出沟槽上下口开挖宽度，在开挖宽度确定后，用尼龙绳将相邻的两个井位中心点连接起来，用白粉撒出线，然后以中心线向两边各量出开挖边线。机械挖土至高于设计标高20㎝处，再采用人工清底至设计标高。由施工单位自检，再请监理工程师进行沟槽底高程、地基承载力等检测是否符合规范及设计要求，验槽合格后方能进行下一道工序。4、沟槽开挖施工4.1概况及施工步骤本工程由于管材、管径种类多，埋深变化幅度大，结合现场地质情况，管道施工采用明排水，根据先深后浅的施工顺序原则。4.2施工工艺流程沟槽开挖沟槽排水管道基础管道铺设检查井闭水试验沟槽回填6 4.3沟槽围护本工程地段为粘土，所以边坡暂按0.67放坡系数进行放坡，沟槽在管基包管顶面两侧各设不小于1.5米宽平台，先将管道结构土方挖运至填土区回填，平台以上沟槽土方（含放坡）翻挖至不影响沟槽施工安全处堆放，槽底原状地基土不得扰动。在沟槽开挖面四周搭设钢管围护，围护高度大于1.8米，并用绿网封闭。沟槽开挖断面图如下：沟槽开挖断面图4.4沟槽排水沟槽采用明排水，沟槽边设置排水沟，排水沟设置纵坡，每隔20m设置一个集水井，用潜水泵抽水。4.5、沟槽回填机动车道范围沟槽回填，均采用级配碎石回填，填方段回填至原地面，挖方段回填至8％灰土改良土底。与机动车道路基重叠部分按路基土方施工方案处理。管顶至水稳底小于30厘米采用C15砼回填。机动车道以外混凝土管采用级配碎石回填，塑料管管顶50公分以上采用级配碎石回填，塑料管管项50公分以下采用回粗砂回填。回填要求：（1）回填时槽内应无积水，不得回填淤泥、腐殖土及大的块状物。（2）管道、箱涵沟槽的土方回填，两侧应同时均匀回填，两侧填土高差不应超过30m。井室等附属构筑物回填，沿四周同时进行。（3）回填土分层压实，每层回填土的虚铺厚度30m。6 （4）为确保回填土质量，将严格按以下方法组织施工：槽底以上至管顶、盖板顶50m以上至路床以下填土采取机械回填,8-15t压路机压实。检查井、雨水口等周围回填土更应严格控制层厚及夯实次数。（5）施工员、质检员必须旁站监督。沟槽回填时，必须逐层检测密实度，合格后方可进行下道回填工序。（6）沟槽回填密实度应符合《给排水管道工程施工验收规范要求》。（7）如遇降雨或其它因素造成回填土含水量较大，征得业主代表或监理工程师的同意后按适当比例白灰土呛土处理回填。5、质量保证措施质量目标：工序合格率达100%，争创省（市）级优质结构。1、提高职工全员质量意识，建立和健全质量管理保证体系，成立TQC领导小组，实施全面质量管理与创优目标管理；2、严格按图施工，认真贯彻技术质量交底制度和技术复核制度，工程技术资料及时收集整理，保持软件资料与工程实体同步；3、加强施工全过程质量控制，坚持以预防为主，认真执行“自检、互检、交接检”的三检制度，做到每道工序一次成活，一次验收合格；4、控制原材料质量，凡进场的原材料必须持产品合格证，认真做好复核和检验、试验工作；5、隐蔽工程须经有关方面的检查验收，合格后方可进行下道工序施工；6、坚持施工技术复核制度，对建筑物的轴线定位，结构尺寸进行复核并做好记录；7、展开质量减损工作，提高生产效率，降低成本。6、监护措施1．工程项目部落实施工员促进沟槽的开挖、围护符合安全规定，作为专项施工组织设计要求的监护责任人。2．监护的主要项目为：a)监查开挖后对邻近构筑物的影响。b)监查沟槽的沉降及位移。3．监查的频率一天两次；上班前或后一次，下班前一次；由监查人记录在《施工日记》中；在暴雨或连续的雨天中，增加监查次数。4．监查中发现异常情况，及时报告项目经理。由项目经理决定6 采取何种应急技术措施来消除隐患。7、安全、防火、文明施工管理措施安全生产目标：无重大伤亡事故，事故负伤率控制在0.6‰以下，无重大设备、火灾、管线交通事故。文明施工目标：不发生各类污染环境事故；争创省（市）级文明工地。7.1安全管理措施7.1.1、进入现场必须戴好安全帽，扣好帽带；并正确使用个人劳动防护用品；7.1.2、二米以上高处、悬空作业，无安全设施的必须系好安全带，扣好保险钩；7.1.3、高处作业时，不准往上或往下乱抛材料或工具等物体；7.1.4、各种电动机械设备，必须有可靠的安全接地和防雷装置，方便使用；7.1.5、不懂电器和机械的人员，严禁使用和玩弄机电设备；7.1.6、吊装区域非操作人员严禁入内，吊装机械必须完好，把杆垂直下方不准站人。7.1.7、施工机械设备应按时进行保养，当发现有漏保、失修或超载及带病运转等情况时，应停止其使用。7.1.8、定期进行安全教育培训。7.1.9、施工机械操作人员必须身体健康，并经专业培训考试合格，取得特殊工种操作证后，方可独立操作。7.2防火管理措施7.2.1、认真贯彻上级有关消防的指示、规定，将防火安全纳入生产、行政管理计划，做到“五同时”，落实谁主管谁负责；7.2.2、部署和组织本单位的防火安全宣传教育工作；7.2.3、组织防火检查至少每月一次，支持研究整改火险隐患；7.2.4、领导专职、义务消防组织，加强管理教育，给予必要的工作条件的保证；7.2.5、指导对消防器材的配置、维修、保养和管理工作；7.2.6、工地班组负责人要严格执行防火规定和制度，落实防火责任。7.3文明施工管理措施7.3.1、施工现场设置封闭式围墙，出入口均安装大门，建立门卫制度，搞好现场保卫工作；7.3.2、现场临时设施搭设严格按照施工总平面图布置，并做好简易排水沟和沉淀池，现场不积水；6 7.3.3、施工现场道路平整、整洁、畅通，做好土方车辆出入清洁工作，泥浆池污物处理专用车，出入口铺垫草包，配合交通设置专人指挥，并设置隔离护栏；7.3.4、现场材料分规格、品种堆放整齐，并挂牌标识，统一由料库管理；7.3.5、现场职工佩带安全帽及设别标志；7.3.6、标准管理按规定进行评分活动。8、沟槽附近管线、构筑物保护措施本工程雨水沟槽开挖范围周边管线及构筑物较多，在雨污水管施工时应做好对周边管线及构筑物的保护措施。项目部组建专门的保护小组，采取轮流值班制。沟槽开挖前，在靠近管线附件的构筑物、建筑物上做好水平和位移观测点。每天由专人负责记录沉降与位移。如发现位移与沉降数据偏差较大时，须立即停止施工，组织监理、施工人员进行复测研究，确认无误后方可继续施工。6 '
