拆除旧路面施工组织设计方案

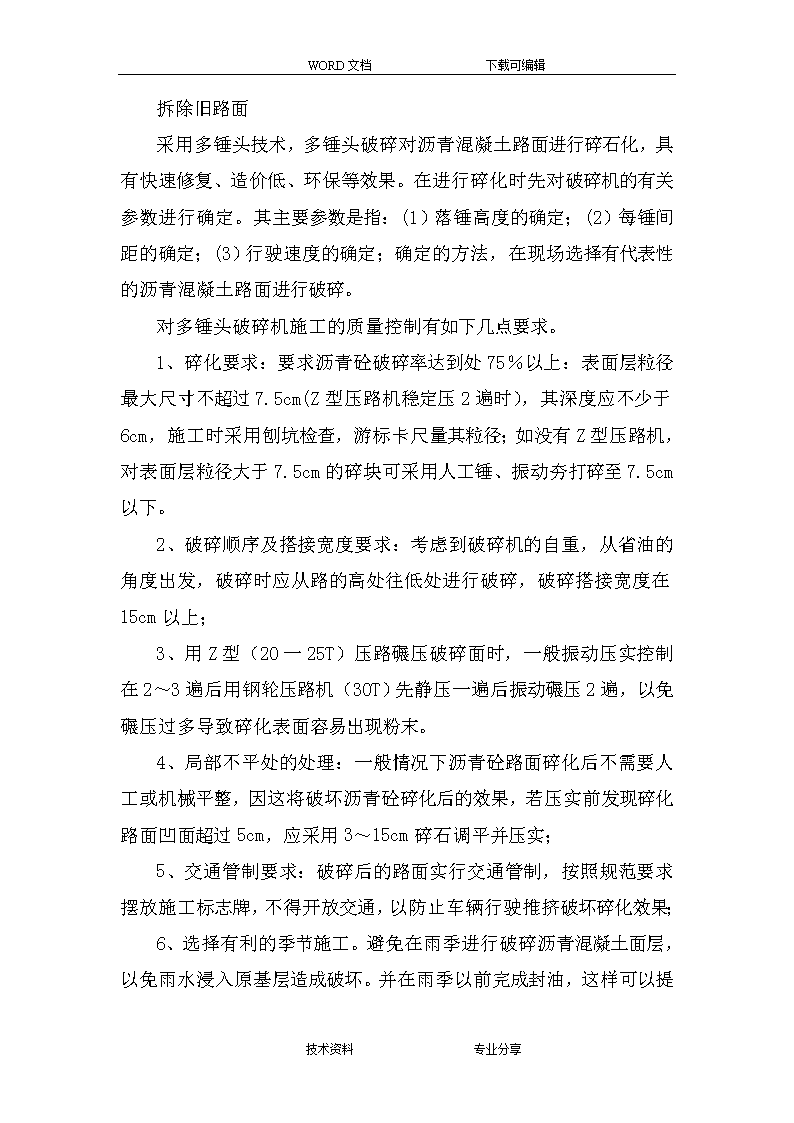

'WORD文档下载可编辑拆除旧路面采用多锤头技术，多锤头破碎对沥青混凝土路面进行碎石化，具有快速修复、造价低、环保等效果。在进行碎化时先对破碎机的有关参数进行确定。其主要参数是指：(1）落锤高度的确定；(2）每锤间距的确定；(3）行驶速度的确定；确定的方法，在现场选择有代表性的沥青混凝土路面进行破碎。对多锤头破碎机施工的质量控制有如下几点要求。1、碎化要求：要求沥青砼破碎率达到处75％以上：表面层粒径最大尺寸不超过7.5cm(Z型压路机稳定压2遍时），其深度应不少于6cm，施工时采用刨坑检查，游标卡尺量其粒径；如没有Z型压路机，对表面层粒径大于7.5cm的碎块可采用人工锤、振动夯打碎至7.5cm以下。2、破碎顺序及搭接宽度要求：考虑到破碎机的自重，从省油的角度出发，破碎时应从路的高处往低处进行破碎，破碎搭接宽度在15cm以上；3、用Z型（20一25T）压路碾压破碎面时，一般振动压实控制在2～3遍后用钢轮压路机（3OT）先静压一遍后振动碾压2遍，以免碾压过多导致碎化表面容易出现粉末。4、局部不平处的处理：一般情况下沥青砼路面碎化后不需要人工或机械平整，因这将破坏沥青砼碎化后的效果，若压实前发现碎化路面凹面超过5cm，应采用3～15cm碎石调平并压实；5、交通管制要求：破碎后的路面实行交通管制，按照规范要求摆放施工标志牌，不得开放交通，以防止车辆行驶推挤破坏碎化效果；技术资料专业分享 WORD文档下载可编辑6、选择有利的季节施工。避免在雨季进行破碎沥青混凝土面层，以免雨水浸入原基层造成破坏。并在雨季以前完成封油，这样可以提高施工质量，保证施工进度，达到最佳的效果B、砼地面拆除1．施工准备(1)开工前至少7天内，应对施工范围断面进行实测，将实测结果报监理工程师审核。(2)进行全面复测，测量结果报请监理工程师批准，及时编制实施性施工组织设计报监理工程师审批和测量放样工作。(3)制定详细的路基填筑环保措施。(4)完善合同段总体施工进度计划和施工工艺、施工方案，报监理工程师审批。2．施工工艺施工准备→施工放样→机械设备就位→凿除→装运废渣→原地面处理。3．施工方法原有路面凿除采用人工配合机械进行作业，大面积作业时，采用挖掘机、推土机、装载机等机械配合，小面积的采用空压机带动风镐，电钻的设备进行凿除，在凿除破损路面时，应该注意以下几点：(1)在凿除前必须经过测量放样，避免盲目的施工，而造成成本增加；(2)在凿除时，尽量避免损坏旁边未损坏的原有路面；(3)凿除的深度必须符合设计要求；(4)在施工过程中，必须做好保通措施，避免影响车辆的行驶；(5)做到工地排水畅通，指定专人负责挖沟、疏导排水等工作。(6)在低洼地段和工程不良地质路基段尽量避开雨季施工。(7)雨季施工时，必须作好气象资料的收集与整理。技术资料专业分享 WORD文档下载可编辑(8)协调安排施工计划，合理调整雨季施工任务量1、放线  根据施工图纸，放出拟开挖部分中线、边线；经监理工程师验线后方可进入下道工序。 2、拆除道路面层及道路基层 （1）施工工序：  施工准备→定位放线→高程测量→切割边线（沥青面层处）→油锤破碎沥青砼路面→挖掘机集碴装车→外运到指定地点→开挖道路基层→装车外运指定地点→验收。 （2）拆除沥青砼路面的主要施工方法 根据设计图表定出各路线中桩的道路边缘具体位置，以便定出道路轮廓，在测量放样时以明显标志标识。 道路中线、边线及标高复测，均用测量复核记录表做好记录，并送监理工程师认可。 沥青砼路面拆除前，对线路中线和高程进行复测，放出道路中线，并做好标记标明其轮廓。 在轮廓线处利用路面切割机切割线，防止油锤作业时影响不开挖部分。 采用油锤破碎沥青砼路面，挖掘机集碴装车外运，运到指定地点，面层拆除后，再拆除基层，挖掘机开挖并装车外运。在拆除沥青砼路面前，根据现场实际情况，人工开挖探坑，对设计图中未示出的地下管道、缆线、文物和其他结构的保护，一旦发现，要及时上报并保护好现场。 3、拆除路缘石的主要施工方法 路缘石的拆除人工拆除，把拆除的旧料倒运到空闲场地，根据图纸的要求，把拆除的旧沿石破碎后，装车外运。 拆除路缘石之前，查看现场情况，拆除时注意旁边的树木、绿化带、管线等，发现问题及时回报，上报相关部门。 4、渣土外运的施工方案 （1）土方运输的主要工具为全封闭自卸式汽车。 （2）土方运输要根据土方开挖量和土方运距调整汽车数量，使汽车数量与挖掘机数量相配合，实现土方的机械化综合施工。 技术资料专业分享 WORD文档下载可编辑（3）根据现场情况合理安排运输车辆的行走路线。土方运输前办理好相关行政环保及夜间施工手续，工地门口设置洗车槽，从管理及措施上保护城市环境。 （4）土方的运输，严格按照济南市有关散体物料运输的规定进行，运输车辆符合散体物料运输车的规定，沿途不撒漏（5）根据分段施工的原则，组织多个小组分别外运。 （6）运输车辆要服从指挥，信号要齐全，不得超速，过岔口，遇障碍时减速鸣笛，运土车辆倒车时，应有人指挥，制动器齐全并且功能良好。 （7）配备施工机械的燃料供应、维修等技术组，保证施工机械的良好工作性能。 （8）由于本工程处于主、次干路及居民区，出入车辆行人众多，机械装车时，在施工区外，做好警示标志，放在明显的位置，挖掘旋转半径内严禁站人。 （3）拆除人行道板主要施工方法 （一）拆除及基础施工流程（二）施工组织 1、工程施工前，对原土地坪组织测量并与设计标高比较，根据现场实际情况，尽量不考虑土方外运而就地回填消化。降低成本的同时根据现场的控制点进行测量放线，  2、原有人行道拆除，采用人工拆除，除道板外其他直接由自卸车拉出工程施工现场，自卸车开往指定地点倾倒。 3、甲方方要求素土不外运，且考虑到灰土施工要现场拌合，所以将挖至设计标高后所挖土方堆至现场东南角，土方的灰线一般为上口线，土方灰线放出后应经监理部门和其它相关的部门复核后方准开挖。 4、如有土方外运应根据现场的情况及时与建设单位、监理单位办理证明手续。 5、开挖拆除顺序一般按从一侧向另一侧，依次开挖。开挖时，测量工作应跟踪进行，在开挖中，对挖出的边坡由人工清理。确保开挖深度符合设计要求。 6、开挖前，应考虑土方开挖对周边环境的影响。 （1）开挖前应明确地下管线的布置，便于其它工种配合施工； （2）明确地下障碍物的分布情况，及时做好施工准备； 7、开挖及清理结束后及时验收隐蔽，避免地基土裸露时间过长，严禁扰动地基土。  8、土方开挖质量管理  （1）开挖施工采用机械、人工结合的方式进行，堆场应选择对下道工序周边施工影响较小处。  （2）夜间施工要有充足的光照度，特别在挖土场地和主要通道上要设置大功率照明灯具； （3）如开挖后发现局部地段土质情况与地质资料严重不符时，必须立即和建设单位、设计单位及监理人员到现场研究后，按新的设计方案处理。开挖时遇不明物体，应及时通知业主、监理，同时采取有效手段保护好现场，做好纪录和签证工作。 9、土方开挖安全管理  （1）严格执行"挖土工程安全技术交底"中的各项规定，并组织技术资料专业分享 WORD文档下载可编辑1、拆除旧路、沟槽开挖工程 1）拆除旧路 1.1放线 根据施工图纸，放出拟开挖部分中线、边线；经监理工程师验线后方可进入下道工序。 1.2拆除道路面层及道路基层 （1）施工工序： 施工准备→定位放线→高程测量→切割边线（沥青面层处）→油锤破碎沥青砼路面→挖掘机集碴装车→外运到指定地点→开挖道路基层→装车外运指定地点→验收。 （2）拆除沥青砼路面的主要施工方法 根据设计图表定出各路线中桩的道路边缘具体位置，以便定出道路轮廓，在测量放样时以明显标志标识。 道路中线、边线及标高复测，均用测量复核记录表做好记录，并送监理工程师认可。 沥青砼路面拆除前，对线路中线和高程进行复测，放出道路中线，并做好标记标明其轮廓。 在轮廓线处利用路面切割机切割线，防止油锤作业时影响不开挖部分。 采用油锤破碎沥青砼路面，挖掘机集碴装车外运，运到指定地点，面层拆除后，再拆除基层，挖掘机开挖并装车外运。在拆除沥青砼路面前，根据现场实际情况，人工开挖探坑，对设计图中未示出的地下管道、缆线、文物和其他结构的保护，一旦发现，要及时上报并保护好现场。 1.3拆除人行道     施工准备→定位放线→人工拆除人行道块料→清理成堆→拆除人行道基层（人工配合机械）→人工配合机械装车→外运至指定地点→路基整平清理→验收。 人工拆除人行道块料面材，采用小推车集中堆放到业主方指定地点（或材料堆放点）；待恢复面层时二次运回使用。 1.4拆除路缘石的主要施工方法路缘石的拆除人工拆除，把拆除的旧料倒运到空闲场地，根据图纸的要求，把拆除的旧沿石破碎后，装车外运。 技术资料专业分享 WORD文档下载可编辑拆除路缘石之前，查看现场情况，拆除时注意旁边的树木、绿化带、管线等，发现问题及时回报，上报相关部门。 1.5渣土外运的施工方案 （1）土方运输的主要工具为全封闭自卸式汽车。 （2）土方运输要根据土方开挖量和土方运距调整汽车数量，使汽车数量与挖掘机数量相配合，实现土方的机械化综合施工。 （3）根据现场情况合理安排运输车辆的行走路线。土方运输前办理好相关行政环保及夜间施工手续，工地门口设置洗车槽，从管理及措施上保护城市环境。 第四标段渣土外运27000多立方，第五标段渣土外26000多立方，运根据现场踏勘，现场无土方堆弃场，根据业主安排将土方运至业主指定堆土场，或者将土方运至弃土点。 （4）土方的运输，严格按照济南市有关散体物料运输的规定进行，运输车辆符合散体物料运输车的规定，沿途不撒漏。 （5）根据分段施工的原则，组织多个小组分别外运。 （6）运输车辆要服从指挥，信号要齐全，不得超速，过岔口，遇障碍时减速鸣笛，运土车辆倒车时，应有人指挥，制动器齐全并且功能良好。 （7）配备施工机械的燃料供应、维修等技术组，保证施工机械的良好工作性能。 （8）由于本工程处于主、次干路及居民区，出入车辆行人众多，机械装车时在施工区外，做好警示标志，放在明显的位置，挖掘旋转半径内严禁站人 2）沟槽开挖 导线复测：采用全站仪，角度闭合差符合规范。中心线复测：全面恢复中心线并固定路线主要控制桩、转点，采用坐标法恢复，经监理复核后，作为中心线控制桩。水准点布设：为方便施工，沿线布设多个临时水准点，并与国家水准点闭合，经监理复核后用作控制标高测量。日常放样测量、放样控制设置高程样板控制，高程样板（龙门板）应放置在稳定位置，每节管段放测三块样板并能通视，在样板上定测管道中心线。开挖沟槽深度在5m以内的沟槽边坡的最陡坡度见下表：土的类别机械开挖（高：宽）人工开挖（高：宽）技术资料专业分享 WORD文档下载可编辑一、二、三类土1:0.251:0.33四类土1:0.11:0.25挖掘机直接开槽挖土，挖掘机挖到离槽底20cm处采用人工挖土支防扰动基底土，深基坑采用长臂挖机。在槽顶尽量不设置静载和动载，如需要设置时应对土的承载力和边坡进行验算。 技术资料专业分享'
