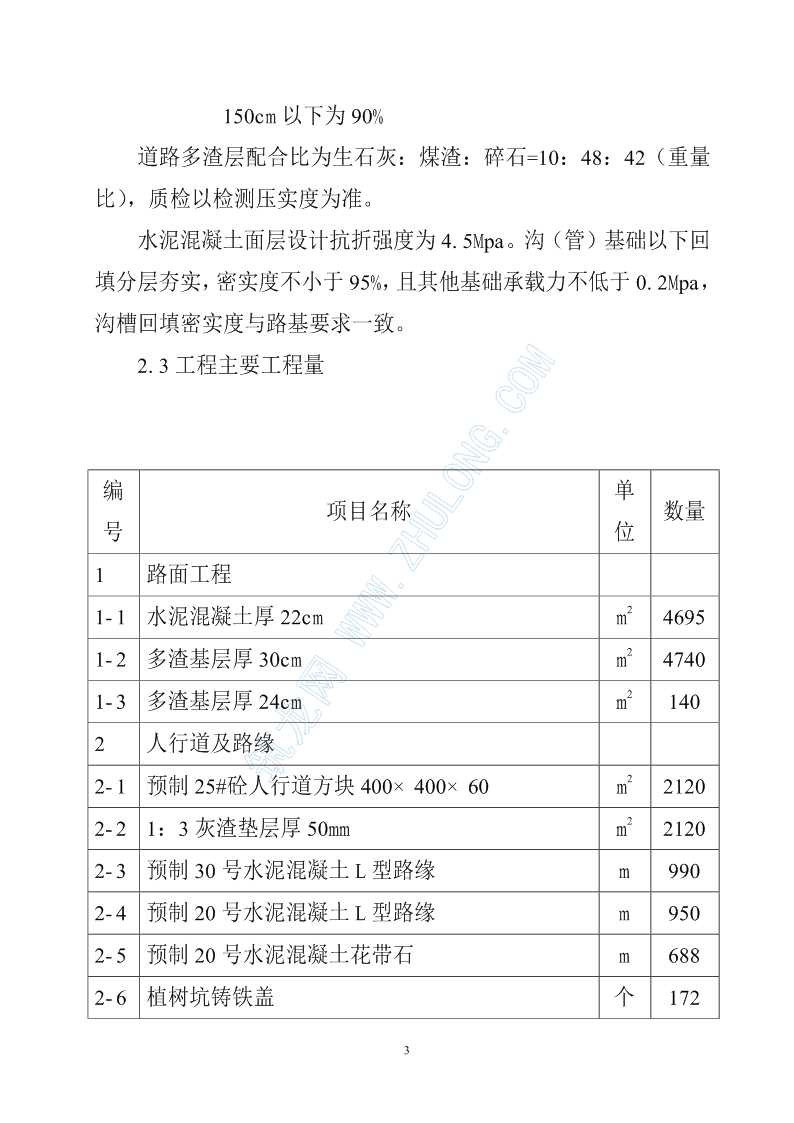

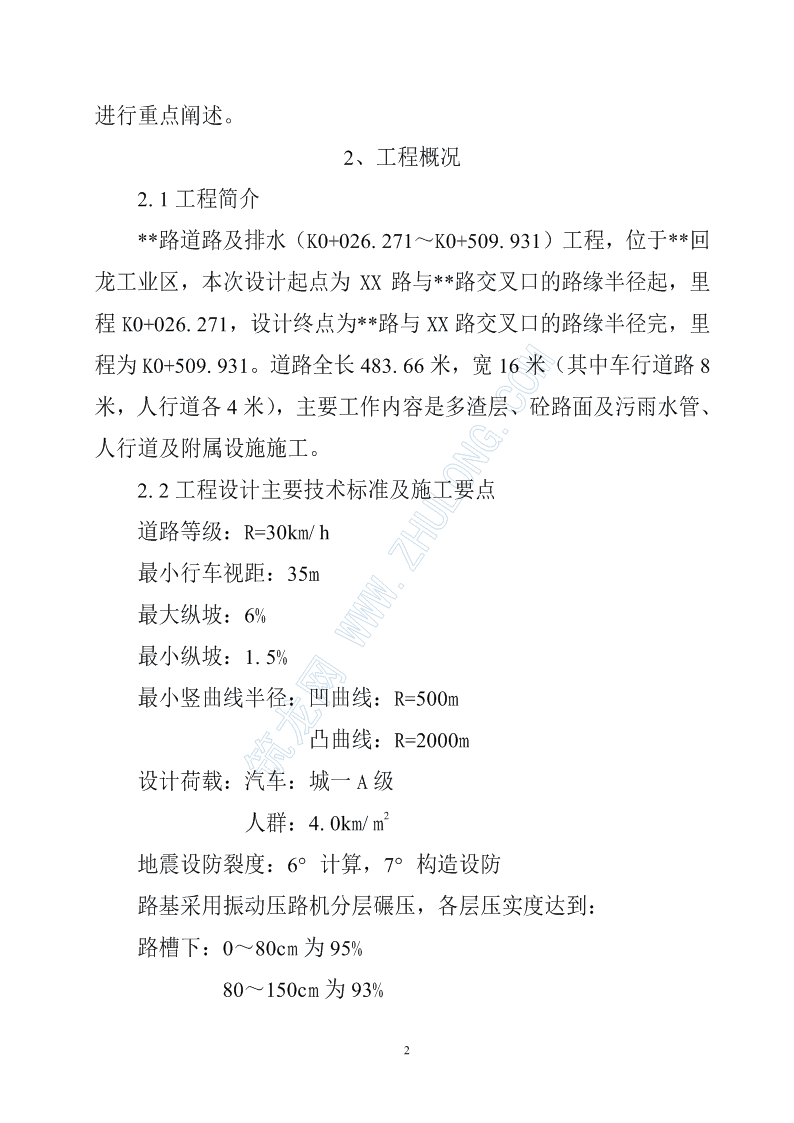

'某道路砼路面施工组织设计1、编制依据1.1本工程施工组织设计编制依据1.1.1**路道路及排水施工图设计1.1.2国家强制技术质量标准、施工验收规范、规程○1《公路路基施工技术规范》（JTJ033-95）○2《水泥混凝土路面施工及验收规范》（GBJ97-87）○3《市政道路工程质量检验评定标准》（CJJ1-90）○4**市市政工程施工技术规程（1998年）**市城市建设局○5**市下水道工程施工图集（1988年）○6《公路工程施工安全施工技术规程》（JTJ076-95）○7《给水排水管道工程施工及验收规范》（GB50268-97）○8《公路路面基层施工技术规范》（JTJ034-99）○9《土石方爆破工程施工及验收规范》（GBJ201-83）1.1.3工艺标准及操作规程1.1.4**路及排水工程招标书筑龙1.2编制说明网针对本工程实际情况和设计施工图，业主招标文书等提出的要求，我们把施工组织安排、施工流水段、施工顺序及进度安排、施WW工平面布置、施工机械设备劳动力W计划、工程中的主要施工方法，.以及保证工程质量、工期、安全及Z文明施工的技术、组织措施等，HU1LONG.COM 进行重点阐述。2、工程概况2.1工程简介**路道路及排水（K0+026.271～K0+509.931）工程，位于**回龙工业区，本次设计起点为XX路与**路交叉口的路缘半径起，里程K0+026.271，设计终点为**路与XX路交叉口的路缘半径完，里程为K0+509.931。道路全长483.66米，宽16米（其中车行道路8米，人行道各4米），主要工作内容是多渣层、砼路面及污雨水管、人行道及附属设施施工。2.2工程设计主要技术标准及施工要点道路等级：R=30km/h最小行车视距：35m最大纵坡：6%最小纵坡：1.5%最小竖曲线半径：凹曲线：R=500m凸曲线：R=2000m设计荷载：汽车：城一A级筑龙2人群：4.0km/m网地震设防裂度：6°计算，7°构造设防路基采用振动压路机分层碾压，各层压实度达到：WW路槽下：0～80cm为95%W.80～150cm为93%ZHU2LONG.COM 150cm以下为90%道路多渣层配合比为生石灰：煤渣：碎石=10：48：42（重量比），质检以检测压实度为准。水泥混凝土面层设计抗折强度为4.5Mpa。沟（管）基础以下回填分层夯实，密实度不小于95%，且其他基础承载力不低于0.2Mpa，沟槽回填密实度与路基要求一致。2.3工程主要工程量编单项目名称数量号位1路面工程21-1水泥混凝土厚22cmm469521-2多渣基层厚30cmm474021-3多渣基层厚24cmm1402人行道及路缘筑22-1预制25#砼人行道方块400×400×60m2120龙22-21：3灰渣垫层厚50mmm2120网2-3预制30号水泥混凝土L型路缘m9902-4预制20号水泥混凝土L型路缘Wm950W2-5预制20号水泥混凝土花带石Wm688.Z2-6植树坑铸铁盖H个172U3LONG.COM 3管道3-1钢筋混凝土管：DN700m733-2钢筋混凝土管：DN600m3353-3钢筋混凝土管：DN500m2713-4钢筋混凝土管：DN400m2923-5钢筋混凝土管：DN300m1903-6污水检查井座153-7雨水检查井座173-8雨水口座394土石方：约34-1路基上多余土石方挖运m1000约34-2沟（管）道基础土石方开挖m4000约34-3沟（管）槽回填土石方m3800筑2.4地质条件龙场地已经平整，道路经过区域无滑坡等不良地质灾害。道路经网过区域主要是挖方区，挖方区岩石是严重风化页岩及砂岩，少部分是回填区，岩石硬度系数约f=4～6。WW2.5自然条件W.Z区内属亚热带湿润气候，雨量充沛H，四季分明，具春早夏长，U4LONG.COM 秋多绵雨，冬暖多雾的特点，常年平均气温18.4℃，极端最高气温44℃，极端最低气温-2.5℃，多年平均降雨量1087.3mm，由于受季风环境影响，降雨年内分配不均，5-9月份降雨量占全年的70%，暴雨多集中在7-8月份，最大月降雨量195.3mm，常年平均风速1.1m/s，最大风速27m/s。**市气候属亚热带湿润区，四季分明，常年平均气温18.4℃，极端最高气温44℃，极端最低气温-2.5℃，多年平均降雨量1087.3mm，由于受季风环境影响，降雨年内分配不均，5-9月份降雨量占全年的70%，暴雨多集中在7-8月份，最大月降雨量195.3mm，常年平均风速1.1m/s，最大风速27m/s。2.6环境条件道路及四周场地已经平整，进场施工交通方便，道路四周场地均可作为施工临时占用，材料堆放，暂设布置均可根据施工需要安排。3、施工总体布署总体施工实施的原则：全面履行《合同条款》，实施工程建设监理制，严格按设计、国家现行技术标准和技术规范组织施工，以优良的工程质量，较短的施工工期，良好的配合和服务，取信于业筑龙主，创精品工程，树一流企业形象。我司将精心组织施工力量，抽网调经验丰富、年富力强的工程技术管理人员，成立工程项目部，实行项目法管理。WW3.1工程管理目标W.3.1.1工期目标ZHU5LONG.COM 根据合同段的工程特点，在确保工程质量、安全生产的前提下，优化施工网络计划，采用网络计划前锋线的动态管理，合理组织、严格控制关键线路节点，确保80天完成施工任务。3.1.2质量目标按ISO9000标准建立健全项目质量保证体系，严格质量责任制和质量奖惩制，严格执行技术标准，以良好的工作质量、操作质量确保工序质量，以优良的工序质量确保工程质量，各项技术指标达到设计及规范要求，工程质量达到优良，创精品工程。3.1.3安全目标严格执行安全政策、法规和操作规程，加强安全意识教育，搞好安全文明施工，增强安全监督执法，对关键部位及重要环节，应采取相应的防护措施，确保工程无重大安全及人身伤亡事故，创安全文明施工“红旗”工地。安全控制目标：“零死亡”、“零重伤”、“无重大违章指挥”。3.1.4文明施工目标文明施工控制目标：不污染环境、不扰民、控制噪音，创**市文明施工现场。筑龙3.2施工组织机构网该合同段的施工实施项目法施工。由公司择优选派项目经理，代表企业履行《合同条款》，在公司总经理的领导下，对业主和工WW程负责。根据工程项目的特点，W组建项目部和作业层，由项目经理.领导项目部和作业层，按《合同条款》和监督工程师的指示，按目ZHU6LONG.COM 标完成工程任务。具体详见《组织机构图》。3.3施工准备3.3.1技术准备（1）认真学习领会本合同条款，结合国家现行规范、标准、仔细阅读设计图纸，理解业主对工程的要求。搞好图纸的自审与会审，做好前期技术资料准备。（2）根据业主提供的点位座标、高程资料及设计图纸，进行现场地形地貌的复测，中间交接。尽早组织施工控制网的布设，完成测量控制点和控制网络。（3）根据图纸要求及工程内容，组织编制各分项工程的施工方案或作业设计，同时根据原材料的来源，着手进行有关原材料的检验以及配合比试配等准备工作。（4）建立施工技术管理责任制和管理程序。○1认真履行行业社会职责，为社会提供优质产品，做到优质、守信、用户满意。○2坚持百年大计、质量第一。遵守施工程序和操作规程，按国家质量标准、工艺标准和技术规范精筑心施工，精心操作，科学管理，龙坚持质量“三检”。网○3信守合同，维护企业信誉，严格按照合同要求组织施工，做到工完料清，场地清洁。WW○4完善售后服务，对所有竣工工程都要严格按保修条例定期回W.访保修。ZHU7LONG.COM ○5坚持文明施工，安全生产，做到施工现场清洁、整齐，施工不扰民。○6严格经营作风，不高估冒算，不弄虚作假，不行贿受贿，遵纪守法。○7技术管理程序，详见技术管理框图。3.3.2施工技术资料管理（1）按工程竣工验收及归档要求，负责形成、积累、收集、整理项目内的技术资料，资料形成与项目建设同步。（2）技术资料要字迹清楚，力面整洁，书写墨水符合档案管理规定。（3）技术资料要及时送交设计、施工、质管、监理审核，做到资料真实、准确。（4）建立技术资料收集台帐，督促协同部门及时归档。（5）配备专职工程资料档案人员，施工技术管理部门每季对施工技术资料工作进行检查，并根据检查结果实行奖惩。3.3.3现场准备（1）现场三通已完全具备，我公司将编制临时设施等报监理工筑龙程师及业主审批。方案经报批同意后，抓紧进行现场临设搭建，做网好围护工作。为创文明施工现场打好基础。（2）项目部质量、安全管理体系，各人员职责挂牌上墙，各类WW安全标识，交通疏导标识挂牌上墙，示意清楚。W.（3）排水沟槽施工专业队进场及其他后续施工队伍的组织。ZHU8LONG.COM 3.3.4机械设备、物资准备根据施工进度计划及工程需要，制定机械设备及物质物资需用量计划及进场计划，并落实货源，保证及时进场。3.3.5劳动力组织首先组织排水沟槽施工专业队伍进场，同时根据工程进度计划的安排组织后续施工队伍进场。施工高峰时需用劳动力计划约130人。3.4施工主要步骤3.4.1施工段的划分根据本工程特点，地理环境条件和道路状况，将本工程划分为二个施工段进行流水施工，每个施工段施工路面工程时，再分成二个分段：第一施工段：K0+253.001至K0+509.931，长度256.930米。A分段：K0+509.931～K0+380；B分段：K0+380～K0+253。第二施工段：K0+026.271至K0+253.001，长度226.730米。C分段：K0+253～K0+130；筑龙D分段：K0+130～K0+026.271。网3.4.2施工顺序WWW.ZHU9LONG.COM 砼管、井及管基施工施工准备管沟开挖管沟垫层多渣层施工管沟回填、路基平整、排水管施工闭水实验多渣层养护砼路面施工砼路面养护接缝及附属工程施工场地清理及竣工验收3.4.3作业层的设置根据工程特点，按施工段的划分，工程量及工期要求，设置三个个工程队：（1）排水工程施工队，负责排雨（污）水管及支管工程施工，主要工程内容为管沟土石方开挖及回填，管道安装、检查井及路缘石、绿化人行道等附属工程。（2）基层工程施工队，主要工程内容为多渣基层施工。（3）砼面板工程施工队，主要工程内容为砼路面施工。筑龙3.5施工重点及工艺流程网3.5.1施工重点本工程施工重点为排水工程、多渣基层和砼路面板工程，它们WW是工程施工中重点控制的分项工程。W因此必须严格控制主要三个分.项工程的质量和工期，确保工程质量和进度。ZHU10LONG.COM 3.5.2工艺流程本工程主要施工工艺见本方案第5章主要施工方法。3.6.1工程前期的质量策划工程开工前，我们将向业主提供一份详细的工程质量计划书，其中包括工程创优策划、工程质量保证措施、ISO9001标准模式的质量计划、工程售后服务计划等。向业主全面展示企业的质量保证能力，使业主能够详尽了解到我们项目施工管理每个环节的质量保证措施，甚至在工程竣工交付前使用以后，我们怎样继续为业主提供“售后服务计划”都有详尽的说明。在工程质量计划书中，我们向业主明确我们是以全过程的精品工程意识来建设工程，而决非靠最终的修补来获得这个名誉。通过工程前期的质量策划工作，使业主对我们公司承建该工程有充分的信心，同时，在日后的工程建设之中给予最大的支持和协助。3.6.2施工创优策划工程开工前，将根据承诺，立即做好工程创优策划，并成立工程创优小组，明确具体职责：总策划：项目经理筑龙职责：工程创优工作的整体部署及协调网组长：项目部总工程师职责：组织工程创优策划、指导创优工作的实施，对工程创优WW工作进行监督和总结。W.副组长：项目生产副经理ZHU11LONG.COM 职责：参与工程整体创优策划大纲，制定阶段创优实施目标，并组织和指导责任部门进行创优工作的实施，并对阶段目标的实施情况定期监督、检查和总结，并将工程创优工作及时向公司进行工作汇报。成员：项目部专业工程师及主要部门负责人职责：具体创优工作的实施与汇报，项目各部门的主要职责如下：工程管理部：（1）对分包单位进行施工安排布置，保证按工程总控制计划实现工期目标。（2）实施工程过程质量监控。严格执行项目《质量计划》，按照国家规范，标准对施工程式进行严格检验与控制，确保工程实体质量的优良。（3）本部门质量记录的收集整理，做到准确、及时、完整、交圈。（4）工程成品保护管理，做到职责到人，管理到位。技术部：筑龙对图纸、施工方案、工艺标准的确定并及时下发，以指导工程网的施工生产。编制专项计划，包括质量检验计划、过程控制计划、质量预控WW措施等，对工程质量控制进行指导与控制。W.对工程技术资料（上交档案馆）进行收集管理，此项工作由项ZHU12LONG.COM 目部总工程师主抓，确保施工技术资料与工程进度的同步。物资部：保证工程材料的合格，做到优中选优，为工程创优奠定坚实的基础。对工程材料的验证、复试进行监控，确保使用合格产品。相关资料的收集、整理。行政部：负责工程创优资料的收集，包括：工程实录录象带的制作：针对本工程的特点，对工程重点工序施工过程及新技术、新材料、新设备的应用情况进行详细介绍。制作工程实录：工程实录做到图文并茂。照片收集工作要进行预先计划，要与工程同步进行。加大对工程的宣传力度：行政部要与公司宣传部加强联系，对本工程的施工进度情况及主要活动、重要事件及时的对内、对外宣传报导，以扩大本工程的影响力，提高工程的知名度。3.6.3“精品工程”创优计划的实施（1）“精品工程”的内涵精品，简单的说，就是精致的成品。从广义角度讲，精品工程筑龙部是通过有效的管理，创造出完美的建筑物；从狭义的角度讲，精网品工程即是以现行有效的规范、标准和工艺设计（或业主的要求）为依据，通过全员参与的管理方式W，对工序全过程进行精心操作、W严格控制和周密组织，进而最终达W到优良的内在品质和精致的外观.效果。ZHU13LONG.COM （2）创“精品工程”的具体措施我们对创“精品工程”的具体内涵进行了深入研究，认为“精品工程”的内涵体现在以下几个方面：○1方案保证，样板先行施工组织设计是指导施工全过程的纲领性文件，尤其针对工程重点难点方面，编制出合理、周密、可操作性强的施工方案是至关重要的。为达到这一目的，我司将制定严格的编制方案流程，分为问题提出阶段、方案编制阶段、方案审议阶段、方案交底阶段、方案实施阶级等各个阶段，根据不同阶段的不同工作要求，明确责任人，对施工方案进行跟踪管理。在方案编制及审议阶段、集合专家的经验和集体的智慧，群策群力编制出详尽、合理、施工方案。在方案交底说明阶段，通过向一线操作者进行方案交底，在交底的过程中使其了解方案的要点、难点及其解决措施，并从中征求具体操作者的意见，将方案作出改进和完善。为进一步检查方案的正确性及发现施工中意想不到的问题，我们采取对关键工作样板先行的办法。通筑过样板作业总结经验，发现龙问题，解决问题，对方案进行调整和改进，为以后的施工扫清障碍，网有效地保证工程质量、这样无论工期、质量、现场文明都能达到较高的水平。WW在施工方案的编制中，我们对各分项工程的质量要求做了明确W.规定，结合现行国家规范及地方标准将具体要求一一列出，使施工ZHU14LONG.COM 方案更易于操作，使工序质量控制要点更加明了，并更易于控制各分项工程的质量。○2工序质量控制工序质量控制需首先制定预防措施，根据工程施工过程中的特点和技术难点和技术难点，结合以前同类过程的施工经验，针对施工中可能出现的问题，制定出相应的预防措施，同技术方案一并贯彻实施。其次就是针对关键工序进行控制，对关键工序制定出作业指导书，指定责任人和操作者，同时坚持一般工序控制原则，既以方案为依据，施工过程检查上道工序、保证本道工序、服务下道工序，各工序间必须执行“三检制”即自检、互检、交接检，并办理工序书面检查资料，使各工序处于有效的受控状态。同时，为了保证工序质量，作到奖罚分明，根据《质量奖罚制度》，实行质量否决权制度，将工程质量始终放在首位。○3加强计划管理工程计划管理必须明确计划的合理性、严肃性，在计划编制过程中，以总体进度计划为纲，总体计划控制阶段计划。在明确工序时间的前提下，通过调整和优化施筑工组织，编制出科学合理的施工龙方案成为关键。网编制出严密合理的施工方案和施工计划，需要有严格的监督措施，对于不按计划施工的行为坚决W予以制止，对于不按计划进场的W材料坚决予以退场，在这种似乎不尽性理的严格管理下，才能够成W.功地使现场施工形象进度与施工计划同步。ZHU15LONG.COM ○4完善质量管理制度本工程的开工初期，项目经理部必将制定一套完整的质量管理制度作为项目管理的依据文件，严格规范全体施工人员在施工过程的各项工作。A、图纸会审和技术交底制度B、现场质量管理制度C、材料样品制D、质量责任制E、例会制度○5依靠科技进步，追求施工质量最佳效果施工过程中，我们将积极应用新工艺、新技术、新材料，在提高工程质量水平的前提下，工期、安全、经济效益等各方面取得最佳效果。4、施工总平面布置4.1临时道路根据本工程合同段现场条件：路基四周场平已平整完毕，并且可在施工期间临时占用，因此，不另单独施工临时道路，但为了文筑龙明施工，保护环境，在进出我施工场地出入口设置临时洗车场，避网免施工泥土，脏物给城市环境带来污染。4.2施工排水WW现场的积水对土石方路基稳定十分W不利，我们计划排水管沟开.挖从低向高处，并根据具体情况设临时排水沟、沉砂井，将场内积ZHU16LONG.COM 水沉淀过滤后有组织地排往指定排水处。4.3供水、供电布置给水管道、供电线路在场内共设约500m长，分别布往搅拌站、道路施工沿线，供电线现场内每15m布设一木桩，木桩埋深1m，电线距地面高度3.5m，跨道路处距地面4.5m。4.4场内交通组织本标段路线主要穿越地区简单，线路短，远离城区，车流量小，几乎没有外来车，交通组织并不复杂。但由于各工序穿插重叠作业，各工序间的施工队伍交通组织仍然十分必要，因此我们考虑施工场地入口各设交通安全岗一处。4.5生产、生活设施布置为了减少对路基的影响，布置在路基外，施工人员住宿用通勤车接送。4.6施工总平面布置图施工总平面布置详见《施工平面布置图》（附后）。临时设施占在面积详见下表：筑龙网WWW.ZHU17LONG.COM 临时用地一览表2序号名称结构形式面积m1现场办公室砖砌、石棉瓦202工具房砖砌、石棉瓦103守卫房砖砌、石棉瓦104搅拌机房钢管架、石棉瓦105水泥库房砖砌、石棉瓦506碎石场2007砂堆场2008厕所砖砌、石棉瓦109维修房钢管架、石棉瓦1010配电房砖砌、石棉瓦2合计5525、主要施工方法5.1测量方法5.1.1施工测量筑（1）资料检核龙○1业主提供的一切数据均需进行仔细的校核，确定无误后，方网能使用。○2业主提供的资料上的点位需由现场代表实地对应指认交WW接，高程应注明点位及高程数据。W.ZHU18LONG.COM （2）施工测量控制网的建立○1甲方给定的平面高程控制点的基础上，建立全线施工区域平面，高程一级控制网。○2一级控制网的基础上，建立各自相对独立的施工二级平面高程控制网。○3各施工细部点的放线，在施工一级控制网的基础上，采用支导线法、前方交绘法、侧方交绘法等方法进行放线。○4各级控制网应定期进行闭合检测测量，各细部点放线必须进行闭合测量，自检、互检、专检。○5对于所有测量永久性的控制点，应建立固定永久性的桩，建立各点之记。○6对于永久性标桩，如转角桩、水准基点、三角网点等，如发生损坏、移位或位置需发生变动，及时和监理工程师取得联系。（3）技术要求○1使用的测量仪器，按坐标工程测量规范GB50026-93规定的项目进行校验和校正，以确保测量精度。○2平面控制线施测采用SET5F全站仪施测，高程施测采用S3筑龙自安水准仪及双面水准标尺施测。网○3穿线投点时，用盘左、盘右两次照准投点取中。○4主要控制基线应加强保护，严防破坏引测的基准。WW○5平面控制网完成后，应对各大交角情况进行检核，确保正确W.无误后方可用于工程施工。ZHU19LONG.COM ○6距离丈量相对精度控制在1/20000.○7每个工序的施测放样必须有检测，并提交成果报告交监理。5.2排水工程施工方法5.2.1管沟土石方开槽、回填管沟开挖采用雨（污）管一同开挖，分别达到设计要求。该管沟开挖有土石回填段和石方爆破段。开挖方法，宜采用石方控制爆破、机械挖掘、汽车运输和人工配风镐清打相结合的施工方法，首先用挖掘机清理范围内的回填土石方，对岩石部分采用石方控制爆破方法，对大部分岩石进行浅孔松动控制爆破，爆破应确保管沟周边岩石，特别是管道基础岩石不受损坏。预留0.5m用人工进行清打到设计要求，爆破及人工清打的岩渣用挖掘机进行清理。（1）开槽施工前，在施工区域设置安全标志、红灯、护栏等；并按设计设置的中心桩（井位）和提供的地质资料实地放样。（2）本工程开槽深度在3米左右，最低1.72米，最深4.203米，可采用1：0.25～1：0.67边坡，沟槽底每边应加宽0.6米的工作面。筑龙（3）开槽应按放好的开挖线，从下游开始按流水作业分段分网层循序向前台阶式开挖。取土应堆放在距开挖边沟1米以外处。堆土长度，应按施工区域条件确定，但应适当留出入口。WW（4）沟槽施工，严禁在开挖中扰动原生土质，严禁将根部陶W.空成洞，避免引起坍方和发生安全事故；每日上、下班前和雨后施ZHU20LONG.COM 工，应进行检查槽边有无裂缝、坍方迹象，如有可能应加固处理。（5）沟槽允许偏差值：槽底高程+10mm～-20mm；槽底中线每侧小于规定。（6）砼管安装工序完结，并经监理工程师作隐蔽验收合格后，方可进行回填土。具备条件应及时回填，避免管道外露时间过长，造成损失；在填土前，必须将沟槽内的杂物彻底清理干净，并严禁带水回填；在砼管两侧，应同进均匀对称回填，以防管道位移，倒土不得倒在管的接头处。在砼管顶0.70m内及管的两侧必须分层整平，用小型夯实工具对称夯实，每层厚度不宜大于0.30m，夯实的密实度达到规定要求。5.2.2管沟石方控制爆破方法（1）石方爆破设计原则○1爆破作用指数N≤0.75，全松动爆破；○2要求爆破时不产生飞石；○3岩石硬度系数f=4-6，标准爆破炸药单耗量K=1.25kg/m3；○4该工程炸药单耗量K值以本方案理论为依据，在施工中应根筑龙据实际情况进行调整；网○5石方爆破采用浅孔炮眼法，松动控制爆破。钻孔设备采用电动麻花钻。WWW.ZHU21LONG.COM （2）浅孔爆破设计○1参数选择爆破梯段高：H≤1.8m炮孔深度：L=(1.1-1.2)H最小抵抗线：W=(0.5-1)H孔距：a=(0.6-1)H排距：b=0.86a堵塞长度：T≥0.7W单耗药量：K=0.33、e、c、k式中：e－松动爆破减弱系数,取e=0.85c－炸药调整系数,取c=0.883k－标准爆破炸药单元耗量,取K＝1.25kg/m3K页=0.33×0.85×0.88×1.25=0.3kg/m○2炸药计算公式：多排Q=K、a、W、H(kg)3单孔Q=KW筑最小抵抗爆破方梯段高孔深孔距排距装药量龙线量H(m)(m)网a(m)b(m)Q(kg)3W(m)V(m)0.60.70.6W0.60.50.080.18W1.21.41W10.90.421.08.1.82.11.21.2Z10.972.16HU22LONG.COM ○3炮孔堵塞长度：T≤0.7W堵塞材料为干燥的松散砂土。○4起爆网络：本工程采用分段电雷管串起爆网络。《爆破施工方案》，若本工程中标，我们将作仔细的方案，报监理、业主及公安管理部门审批。5.2.3管道安装（1）按设计要求，雨、污排水管道均采用Ⅱ级钢筋混凝土管，DN400、DN500、DN600、DN700及雨水管接口DN300。埋深小于0.7～3.5中的采用120°混凝土基础，埋深在3.5～6.0米的用180°混凝土基础，埋深在0.7米的排水管及车行道下的雨水口连接管基础采用满包混凝固。管道接口均采用钢丝网水泥砂浆抹带口。（2）管道安装前先进行砼管基础施工。（3）砼管安装前应清扫基础，复测标高，检查管线或中心线，管在沟槽内移动时，要防止碰撞，定位后应以预制混凝土楔形垫块在距管端15厘米处塞稳。（4）安装时在检查井（窨井）处应留出井内的净空尺寸位置。（5）抹带及填缝均用1：2.5水泥砂浆，钢丝网规格为20×10×10镀取样铁丝网，埋入砼基础内的长度100mm，管顶搭结长度筑龙10mm.网（6）管道安装允许偏差（两井间）安管中心线位置15mmWW管内底高程±10mmW.相邻管内错口2mmZHU23LONG.COM 抹带接口宽度+5～-0mm厚度+5～-0mm闭水试验渗漏量44m3/日/km（1.8升/小时/m）5.3路床的清理、碾压整形5.3.1根据设计要求，机动车车行道路拱横坡度应挖制准确；非机动车车行道及人行道为单向坡，要平整直顺。5.3.2路床由人工清理至设计要求标高后，再由压路机碾压整形。5.3.3路床允许偏差：中线高程：±20mm平整度土路床20mm，石路床30mm5.4路面施工方法5.4.1路面结构（见附图）5.4.2砼路面施工程序备料多渣层施工场地平整碾压筑龙养护砼路面施工安装模板网5.4.3石灰煤渣碎石基层施工WW根据设计要求。石灰煤渣碎石基层其重量配合比为石灰：W煤渣：.碎石=10：48：42。施工时采用中心站集中拌合法，其工艺流程如ZHU24LONG.COM 下：有棚料下煤沥干或洒水手推车比例进料仓料渣或斗料皮堆带运输强机制式搅拌有机充分消解手推车比例进料棚料下石出料仓灰料或斗料堆符合规定下碎料石技术要求手推车比例进料堆料斗5.4.3.1材料要求（1）石灰：石灰采用Ⅲ级以上消石灰，即有效钙加氧化镁含量不小于55%，含水率不大于4%，0.71mm方孔筛的筛余不大于1%，钙镁石灰的分类界限氧化镁含量≤4%。要尽量缩短石灰的放时间，筑如存放时间较长，应采取覆盖封存措施，妥善保管。龙（2）煤渣：煤渣是煤经锅炉燃烧后的残渣。它的主要成分是网3二氧化硅和三氧化二铝。它的松散密度在7～11KN/m。煤渣的最大W粒径不应大于30mm，颗粒组成宜有一定线配，且不宜含杂质。干粉WW煤渣和湿粉煤渣都可以应用。干煤渣堆在空地下，要加水，防止飞.Z扬造成污染环境；湿粉煤渣的含水量不宜超过35%.HU25LONG.COM （3）碎石：碎石的最大粒径不应超过40mm（方孔筛）或50mm（圆孔筛）。碎石抗压碎值不大于30%。本工程设计中碎石粒料仅占石灰煤渣碎石基层的42%，可不要求粒料有一定级配，也不要求粒料是单一尺寸。5.4.3.2施工要求（1）在石灰煤渣碎石基层施工前，应取有代表性的样品进行试验。即石灰的有效钙和氧化镁试验、煤渣的颗粒分析试验和碎石的压碎值试验。（2）新完成的路基，必须先按验收规范要求进行验收。凡验收不合格的路段，必须采取措施，使其达到标准后，方可在上铺筑石灰煤渣碎石基层。（3）石灰煤渣碎石基层铺筑前应先在路基上恢复公路中线，直线段每20～25m设一桩，平曲线段每10～15m设一桩，并在两侧路面边缘外0.3～0.5m设指示桩。中线桩和两侧指示桩上用红油漆标出石灰煤渣碎石基层设计高。（4）石灰应在使用前7～10天充分有解，1t石灰消解用水量一般为500～800kg，消解后的石灰应保持一定湿度，以免过分飞扬筑龙污染环境，但也不能过温成团。网（5）石灰煤渣碎石搅拌时含水量要约大于最佳值，使混合料运到现场，摊铺后碾压时的含水量W能接近最佳值。摊铺时如有粗细W颗粒离析现象，应用人工补充拌和。W.（6）混合料摊铺整形后，当处于最佳含水量的±1%内时进行ZHU26LONG.COM 碾压，如表面水分不足，应适当洒水。用12t以上振动压路机在路基全宽范围内碾压。碾压时，直线段由两侧路肩向路中心碾压，平曲段由内侧路肩向外侧路肩进行碾压。（7）碾压时，后轮应重叠1/2的轮宽；后轮必须超过两段的接缝。后轮压完路面全宽时，即为一遍。碾压一直进行到要求的密实度为止，一般需碾压6～8遍，路面的两侧，应多碾压2～3遍。（8）碾压完后的第二天开始养生，通常用洒水法。洒水法养生每天洒水的次数视气修条件而定，应始终保持表面潮湿或湿润。养生期一般为7天。养生期间，除洒水车外，应封闭交通。筑龙网WWW.ZHU27LONG.COM 5.4.3.4、质量标准压实度（%）检测频率序项目及允许偏差检验方法号范围点数（mm）重型击实9521压实度100m1灌砂法轻型击实98用3m直尺量取2平整度1020m1最大值3厚度±1050m1用尺量不小于设计规4宽度40m1用尺量定中线高5±2020m1用水准仪测量程±20且不大于6横坡20m1用水准仪测量0.3%5.5附属构筑物施工筑5.5.1缘石、路边石安装龙（1）材料要求网预制路缘石不得低于C30砼，路边石及植树圈路缘不得低于C20砼。路缘石及路边石表面不得有蜂窝、露W石、脱皮、裂缝等现象。W（2）施工要求W.两节间采用1：3水泥砂浆安装后勾缝，宽0.5cm，安装路缘石ZHU28LONG.COM 在直道上应笔直，弯道上应圆顺，无折角，顶面应平整无错开，不得阻水。（3）允许偏差直顺度10mm；相邻块高差3mm；缝宽±3mm；缘石顶面高程±10mm.5.5.2人行道石灰煤渣土垫层施工石灰、煤渣垫层其重量配合比为石灰：煤灰：土=10：30：60，施工时可根据实际情况并结合试验数据进行适当调整。石灰采用Ⅲ级以上消解石灰或生石灰，灰渣量不大于20%，活性氧化物不小于60%。煤渣最在粒径不应大于30mm，颗粒组成宜含有一定级配且不含杂质。土选用塑性指数15～20的粘性土或含有一事实上数量粘性土的中粒土，颗粒最大粒径不大于30mm，有机物含量不大于10%，石灰，粉煤灰土垫层在施工时应拌合均匀。其压实度不小于设计要求93%。5.6水泥砼路面施工方法5.6.1水泥砼路面施工方法工艺图如下：筑龙网WWW.ZHU29LONG.COM 水泥混凝土路面施工工艺搅拌运切混凝输缝土安装表粗安清传抹面清倾卸摊振养装扫力光纹扫填模基杆修表理接缝料铺捣生板层组面加缝料造装工件拆模板清扫5.6.2安装模板。在摊铺混凝土之前，应先将两边根据车道宽度安装模板，安装模板必须符合：○1模板必须具备有足够的强度和刚度。立模时应设有足够的支撑，以保证在砼振实时不松动或变形。○2模板内侧面、顶面和底面均应刨光，拼接应严密无缝隙，角隅应平整无缺损。模板中孔眼、筑小裂纹应用油灰或水泥纸筋石灰嵌龙平。网○3在模板内侧应均匀薄涂一层废机油或肥皂水，以得脱模以防漏浆。接头应严密无缝隙，不得有离缝、错缝、顶面应齐平，不得WW有高低错落。W.○4模板应根据放样位置，准确安装，支撑应牢固，底面与基层ZHU30LONG.COM 表面应密贴。○5纵向模板的安装，一般可采用捆板支模法或压重支模法。○6钢模板一选用3mm钢板和40mm角铁组合制成，尺寸为长3m～4m，高22cm，钢模制作允许偏差为：高度允许偏差±2mm长度允许偏差±5mm○7立模允许偏差直顺度为5mm高程±10mm5.6.3接缝施工（一）胀缝施工：当胀缝不设传力杆时，可先在接缝处安装一个表面与路拱形式相同，高度等于混凝土厚的木模板，用钢钎固定。当浇捣的一侧混凝土具有一定强度并拆去胀缝模板后，再在混凝土侧壁下部贴上一层胀缝填缝板（油浸甘蔗板或软木板），长度等于一个车道宽、高度为3/4水泥板厚。在填缝板顶上放置临时嵌缝板，宽为2cm，高为1/4水泥板厚或6cm，长为一个车道宽。它们的接触面必须紧密，以防浇筑混凝土时砂浆流入，影响胀缝的作用。安放好后，再浇筑另一侧混凝土，待其凝固后，提出压缝板，再浇筑龙灌填缝料。当缝下需设置垫枕时，应在整平压实基层时预先做好。网当胀缝需设传力杆时，其传力杆的安装方法：（1）胀缝强力杆应在1/2长度内涂二度石油沥青（油-60）和一度黄油，WW并在端头设置金属或硬塑料的套简。为施工方便，套筒可设在同一侧。施工W.时应先浇筑无套筒一侧的混凝土。ZHU31LONG.COM （2）传力杆的安装，一般可采用顶头定位木模固定和预制支架固定两种方法。（3）顶头定位本模固定强力杆的安装方法。○1端头模板（即封头板）的制作。在模板上按设计传力杆位置放样打眼，眼孔直径可比传力杆约大2mm左右。○2定位模板的制作。可用二块厚5cm，宽7.5cm，长度小于混凝土板宽度约0.5cm的木板，用三道对销螺栓连接，对拼成15cm宽的定位模板。而后在模板拼缝处按设计传力杆位置放样打眼，眼孔直径可比传力杆直径大1～2mm。定位模板两端应锯成与纵缝企口相适应的凹凸榫。○3定位模板的安装。先将定位模板按设计标高用圆钉固定在纵向模板的侧面，然后在定位模板与路基面之间的空隙中加3～4道木楔垫实固定。（4）预制定位支架固定传力杆的安装方法。用二根φ（14～16）mm，长度短于浇筑的混凝土板宽10cm（两端各离纵向侧模5cm）的钢筋，将伸缝左右两端传力杆按照设计位置，用细铅丝逐根绑扎固定。在钢筋下垫用φ8～10mm钢筋弯成的支架（支架反向弯脚各长4cm，每隔50cm左右垫一只），以支承并固定传力杆的位置。（5）预制动架固定传力杆套筒的安装方法。在拆除固定传力杆的定位模筑龙板或钢筋支架和端头模板后，安装胀缝填缝板、临时嵌缝板（在填缝板上）网和传力杆套铜。经过检查合格后，方可浇筑“补仓”混凝土。在混凝土的胀缝传力杆的一端，若混凝土强度不足1W0MPa，则必需在传力杆套筒下面设置W钢筋和支架，以免由于传力杆的振动使混凝土受到损伤。支架应比无套筒一W.端的支架低1mm，以便安放和校正套筒与传力杆端部的空隙间距（空隙间距ZHU32LONG.COM 为4.5cm）。临时嵌缝板使用前应浸水胀足到木纤维饱和点并涂废机油或其它，润滑油，在混凝土振捣后，临时嵌缝板每隔一定时间须上下抽动几下，在收水抹面结束后将其拔出。以后再浇灌填缝料。（二）缩缝施工缩缝施工采用切缝法混凝土连续浇捣不需要安装压缝板，而在混凝土浇捣完毕后，经过混凝土强度达到70％～80％设计强度时即可切割。按照缩缝或纵缝的位置使用切缝机切割成缝，其宽度约在6～8mm。切缝时必须掌握切缝时间，防止因温差影响使混凝土早期出现裂缝。混凝土要采用425号的普通水泥，混凝土强度增长较快，能适应切割时间。用低于425号的水泥，强度增长速度较慢，还未达到切割强度，往往混凝土板面已产生不规则的收缩、裂缝。经验表明，适宜切缝强度为8MPa～12MPa效果较好。（三）工作缝施工施工时浇筑摊铺时间不得过长，允许的最长间歇时间，应按所用水泥的凝结时间及混凝土硬化条件确定。如无试验资料，间歇一般不宜超过1h。因故停工在1h以上时，应作施工缝处理，其位置一般应设在缩缝处，如遇特殊情况，其位置也可在每块混凝块的正中部分，但施工缝必须设置端头模板和筑龙传力杆，杆上不设套筒，其方法可参照胀缝预制定位固定传力杆的安装方法。网（四）纵缝施工企口式纵缝的作用是将一块板的荷重传W递一部分到相邻一块板上去，同W时因路面有横向坡度以及混凝土板热胀冷缩，行车使用后水泥混凝土板常会W.出现向路边两旁滑移，造成纵缝拉开变宽，因此，都在纵向板之间设纵向模ZHU33LONG.COM 板拉杆。纵向拉杆的安装方法如下：（1）预先将拉杆从中点起弯成直角立模后，将拉杆按设计位置，竖贴凸榫表面用二道或三道圆钉托住，上下卡紧而不卡死，应使外伸半根拉能打原位转动。（2）摊铺混凝土时应先将外伸半根拉杆向上转动，浇筑振实到拉杆位置后，放下拉杆卧就位，再继续浇筑拉杆上面的混凝土。（3）拆模后预留外露部分的拉杆（即用圆钉固定在凸榫表面上的半根），用钢管作套筒扳手缓缓地回直。当浇筑另一幅路面时，应行在凹槽壁上涂抹沥青，再在槽上部嵌好压缝板，然后摊铺混凝土。拆除凸榫模板时，应注意不要损伤混凝土板的企口，特别是凹槽的上部混凝土。对平式纵缝和横向工作缝，在已凝固的侧混凝土板边壁上也应涂沥青，并嵌上压缝板，再浇筑另一侧混凝土。5.6.4安放钢筋混凝土路面板的边缘和角隅是其薄弱环节，易受车轮荷载作用而遭破坏，故对交通繁重的道路，加强等厚式板外侧边缘和角隅、窨井和进水口周围加固钢筋及钢筋网四种类型。筑龙加工预制和安放必须进行隐蔽工程质量检验，并作好检验记录。网（1）边缘钢筋设置在离板边缘不少于5cm处，一般用一根或二根直径10mm～16mm的WW钢筋，用预制混凝土垫块垫托。垫块厚度一般以W4cm为宜。垫块间距不大于.80cm。两根钢筋应小于10cm。纵向边缘钢筋一般只用在一块板内，即不得超ZHU34LONG.COM 过缩缝，以免妨碍板的翘曲，有时也可穿过缩缝，但不得穿过胀缝。为加强锚固能力，钢筋两端应向上弯起。在浇筑混凝土过程中，钢筋中间应保持平直，不得变形挠曲，并防止位移。在混凝土路面的起终点处，为加强板的横向边缘，通常也设置横向边缘钢盘。配制钢筋长度不够时可用电焊焊接，如果采用铅丝绑扎要有30d的搭接长度（d为钢筋的直径），电焊焊接也要保持10d的焊接长度。（2）角隅钢筋设置在胀缝两旁板的角隅处，一般可用直径为12mm～14mm的钢筋弯成倒钩的形状。角隅钢筋应在混凝土浇筑振实至与设计厚度差5cm左右时安放、距胀缝和板边缘各为10cm，平铺就位后，即继续浇筑上部混凝土。此外，在交叉口处，板角常形成锐角，此时也应在板的锐角处设置角隅钢筋，以避免板角断裂。实践证明，即使在板边及边角处不设置边缘钢筋和角隅钢筋，板的边和边角也很少产生破坏，这可能是因为车轮驶在紧靠板边以及边角的机率不多之故。因此，对于交通不太繁重的路段，一般可不设置边缘钢筋和角隅钢筋。（3）全面网状钢筋当混凝土路面某一段路地基比较松软，筑或水文情况不良时，需用钢筋网龙将混凝土板加固。可采用直径6mm～10mm的钢筋，纵横交叉布置并就地绑扎网成网，或预先焊接成网，运至工地安放，钢筋网安放必须做到：○1若安放上下两层钢筋网，钢筋网的保护层均不应W小于4cm。下层网片W必须用预制水泥混凝土垫块垫托。上层网片应在混凝土浇筑至预定高度并已W.振实整平后安放。浇筑混凝土必须在脚手板上进行，严禁踩踏钢筋网片，以ZHU35LONG.COM 免网片变形挠曲。○2钢筋网的安放，应符合设计要求，不得将钢筋网设置在混凝土板的中间。○3钢筋网所用钢筋的型号、直径、间距位置均应符合设计要求。钢筋网的长度、宽度、方格间距、网片平坦度、上下网片位置和上下保护层厚度等的允许偏差均不应超过10mm。为减轻由于气温急剧降低所引起的裂缝，钢筋网应布置在路面板的上部，全面网状钢筋一般可以穿过缩缝，但不可穿过胀缝。5.6.5混凝土的拌和安装混凝土搅拌机时，要根据运送混凝土车辆的高度将搅拌机垫高出料口应靠近运料路线一边，以便利混凝土混合料运送到摊铺地点。在通向砂石堆料场的一方，须用7.5cm厚的木板修筑宽3m、坡度不大于1：2的斜坡，以便利进料车上下运输之用。为了降低劳动强度，可以在地下挖一个比进料斗略大些的坑，用10cm槽钢二根做料斗滑槽至坑底，故不需另搭进料斜坡，既省力又安全，目前较普遍采用。混凝土搅拌可根据施工场地和运输条件而采用集中搅拌。拌制混凝土时，要准确确掌握配合比，必须保证混凝土配量的精确度：筑龙（1）严格控制用水量。每天应对砂、石材料的含水量进行三次测定（即网早晨上工前、上午11时和下午16时），雨后应及时进行复测，由试验人员根据测定结果在用水量中加以调整，其他人员不得任意增减。若使用搅拌机自WW动加水设备，每班开拌前必须认真校验其准确性；W.（2）使用袋装水泥，应抽查袋装水泥的重量，确保水泥用量的精确度；ZHU36LONG.COM （3）所有材料一律按重量比计。每拌所用材料，均需磅秤过磅。每班开拌前磅秤必须校验。混凝土配料允许误差（自重的百分比）：水泥为±1％，砂为±2％，碎石为±3％，水为±1％，外掺剂为±1％。须经常清除底盘上和侧边的散料，以保持称量的准确。（4）混凝土搅拌必须做好记录工作，应有专人负责检查控制，每班至少检查二次材料配量的正确性和混凝土的坍落度。为了避免每一拌混凝土中的水泥砂浆被鼓筒壁所吸附，而影响其质量，一般在拌和前先加工25kg水泥、砂和水加以拌和成水泥砂浆（水泥和砂的重量比例为1：2），使其在鼓筒壁上预先吸附。然后再按混凝土的拌和程序，加入砂—水泥—小碎石—大碎石，待全部材料倒入拌和鼓筒后，加入所需用水量，进行拌和。搅拌时间，以混合料拌和均匀、颜色一致为度，一般自搅拌机料斗内的材料全部进入拌筒至混合料开始出料为止，连续搅拌的最短时间：400L滚筒式搅拌机为1.55min，800L滚筒式搅拌机为3min（若混凝土中掺有掺和料或外加剂，拌和时间应增加20s～30s）；强搅拌机应根据机型确定。混凝土搅拌必须采用机械拌；混凝土搅拌应以胀缝间距为单位连续地进行，对不同品种、不同厂家、不同出厂日期和水泥必须分别使用，严禁混合搅拌或混合使用在同一仓内；搅拌机料斗装料顺序，筑一般应以：0.5石子+0.5龙黄砂+水泥+0.5石子，这样既可减少水泥飞扬，又可减少水泥粘于料斗底壁。网搅拌机拌筒转速必须符合规定，严禁任意改变，每班结束或停止搅拌后，搅拌机筒内应加入水和碎石，转动清洗干净，并进行保养。在拌和中若需掺加WW各种外加剂和掺和料，应事先经过试验鉴定和有关部门同意，按照规定工艺W.要求进行。ZHU37LONG.COM 搅拌最长时间不能超过最短时间的3倍。因为搅拌时间过长，导致集料破碎，其结果使和易性发生变化，而且有时还使加气混凝土的空气量发生变化。为此当混凝土拌和物不能排出时，为了不超过规定搅拌时间的3倍，应暂停止搅拌。在暂停止搅拌时间内，最好时常转动搅拌机，以免混凝土混合物倾出困难。5.6.6混凝土的运输混凝土运输通常采用手推车和自卸汽车。自卸汽车应选用铁皮车厢，车厢后门挡板必须紧密，装载不应过满，以防不漏浆或外溢。搅拌车运输应符合搅拌车的技术性能要求。混凝土运输时应行车平稳。以免车辆颠动而产生离析现象。若有离析，应翻拦后方可使用。混凝土混合料必须在初凝前运至摊铺地点，并有足够的摊铺、振实、整平和抹面的时间。混凝土混合料的卸料的高度不得大于1.50m，以免发生离析。混凝土混合料由搅拌站到工地后，应及时检查坍落度和质量，若发现问题，应及时与搅拌站联系。运料车进入摊铺地段和卸料时，不得碰撞模板。炎热干燥、大风或阴雨天气运输时，应加覆盖。每车卸料后必须及时清除车厢内的粘附残料。集中搅拌站送料时应填发料单，工地应签证验收。5.6.7混凝土的摊铺筑龙摊铺混凝土前应检查下列内容：网（1）模板的位置、标高、涂油、支撑牢固程度是否符合要求，模板底面与基层表面间是否密贴无缝隙；WW（2）基层表面，若有局部松散，应立即整修。杂物应清除干净。在摊铺W.前应洒水湿润；ZHU38LONG.COM （3）填缝板的位置是否准确，沥青是否涂满；（4）传力杆是否与伸缝模板垂直，传力杆间距是否正确，相互间是否平行，绑扎是否牢固，是否涂过沥青和黄油，套筒是否套好；（5）边缘、角隅和其它加固钢筋是否制备好，规格、尺寸是否准确；（6）补仓时，应检查纵缝的混凝土板侧面是否已按规定涂过沥青；（7）运输路线是否平整通畅，养生器材和防雨棚等的准备工作是否落实；（8）临时排水设施是否落实。运到浇筑现场的混合料如有离析现象，应用铁铲翻拌均匀。摊铺时用铁铲撒铺混合料，不得扬撒抛掷，以免混凝土发生离析。在模板附近，需用方铲扣铲法撒铺混合料，并插捣几下，使浆水捣出，以免发生空洞蜂窝现象。混凝土板厚一次摊铺捣实。每仓混凝土板的摊铺振实工作应连续进行，不得中途间断。若有特殊的原因，在初凝时间内被迫临时停工，中断施工的一块混凝土板上应用湿麻布覆盖，以防假凝。恢复施工时，应将此处混凝土耙松补浆后再继续浇筑。若停工超过混凝土初凝时间，应作施工缝处理。施工缝应设在缩缝处。若无法设在缩缝处，其位置应设在板的正中部分。超过初凝时间的混凝土混合料严禁继续使用，严禁分散铺于混凝土板底层，已经摊铺的必须予以清除。在摊铺传力杆处筑的混凝土混合料时，应先摊铺下半层。龙用插入式振动机振实，并校正传力杆位置后，再浇上半层。摊铺时应考虑振网实后的下沉量。摊铺时可在模板顶面加一厚约2.5cm的木条，以防振混凝土混合料外溢。木条可用U形铁夹子紧卡W在模板顶上，随摊铺进度向前移动。W若浇筑过程中遇雨，应在事前准备好的防雨棚内W进行摊铺、振实和抹面工作。.摊铺前，纵向企口缝应全面均匀涂刷两度油Z-60沥青，其厚度约为20mm。涂HU39LONG.COM 刷工作在拆模后纵缝表面稍干时进行（此时混凝土暂停湿治）。并应注意到，沥青温度不够不刷，表面有泥砂不刷，刷后还应逐段检查。每100m3混凝土应制作一组试块，但每班应至少制作一组，每组六个试块（三个抗折、三个抗压），作为混凝土28d强度的依据。若需要作7d和14d试验，则另行增加试块组数。试块必须现场制作，并与混凝土面层在同等的条件下湿治养生。5.6.8混凝土振实混凝土铺筑到长度一米后，先采用2.2kw（或3.0kw）的平板式振动器振捣一遍，然后加高铺筑混凝土到顶，等初步整平后换用1.2kw～1.5kw的平板式振动器再振捣一遍。振捣时，振捣器沿纵向一行一行地由路边向路中移动，每次移动平板时前后位置的搭头重叠面为20cm左右（约为1/3平板宽度）。不得漏振。振动器在每一位置的振动时间一般为15s～25s，不得过久，应以振至混凝土混合料泛浆，不明显下降、不冒气泡，表面均匀为度。凡振不到的地方，如模板边缘、传力杆和企口处、窨井及进水口附近等，均改用高频率插入式振动器振捣，振动时应将振动棒垂直上下缓慢抽动，每次移动间距不得大于作用半径的1.5倍。插入式振动器与模板的间距一般为10cm左右。插入式振动器严禁在传力杆上振捣，以免损坏邻板边缘混凝土。经平板振动器整平后的混凝土表面，应基本平整，无明显的凹凸痕迹。然后用振动夯样筑龙板振实整平。振动夯样板在振捣时其两端应搁在两侧纵向模板上，或搁在已网浇好的两侧水泥板上，作为控制路面标高的依据。为提高混凝土面层表面的平整度、密实W度和耐磨能力，经振实整平后，W应用振动夯样板搁在纵向模板（侧模）W顶上，自一端向另一端依次振动两遍。.若无振动夯样板，可用人力夯样板。夯Z样板的一端搁在侧模顶上，另一HU40LONG.COM 端提起斜移夯打，两端交替进行，不得两端同时悬空。边夯打向前移动，前后夯打面积应重叠一半。若石子突出，可在原位连续夯打数次，将突出石子压下去。人力夯样板长度较路面宽度大20cm～30cm，底面包以铁皮，两端装有手板园柄。夯打时，多余的混凝土应刮去，低凹不足的地方应及时添料补足。使混凝土表面平整，不露石子，有一层薄薄的滋润的砂浆，并使路拱符合设计要求。混凝土振实后，安装嵌缝板前，应进一步进行整平工作。用双管并列振动夯样平整器或铁滚筒边整平，边目测检测，其操作方法同振动夯样板。在整平检查过程中，若发现仍有局部不够平整之处，必须及时进行处理。混凝土表面严禁采用砂浆涂抹，“补浆”找平。5.6.9收水抹面及表面扫毛或滚槽水泥混凝土路面收水抹面及后毛（或滚槽）技术操作的好坏与严格掌握混凝土的收水时间，及时做好抹面工作有关。能增强抗磨能力和防止产生网状细裂缝。收水抹面就是在路面混凝土浇捣成型，并经过整平后的一道表面处理工艺。收水抹面的目的，是使表面磨耗层（2mm～4mm的砂浆层）密实、平整。在收水抹面成活的基础上再进行表面扫毛或滚柄处理，处理后的路面筑龙表面要经得起车轮长期作用而不磨光，其表面应具有细纹理和一定的粗糙度网并应有贯道通的小沟槽以利于排水，并符合行车安全度及雨天行车少滑溜的要求。WW收水抹面在操作过程中，是采用泥板（W泥工粉墙工具）反复多次左右来.回并向下压抹，由于力的作用加上混凝土各组成材料比重的不同，泌出水就ZHU41LONG.COM 从磨耗层内部以及砂浆与石子界面处上浮到表面待蒸发，部分空气泡也随之同时排出，如此反复的进行多遍，蒸发—收水压抹—泌出水上浮和空气排出，最后达到密实。因此收水抹面和表面扫毛和滚槽的时间过迟，虽面层能获得较理想的密实度。但扫出或滚出的表面不能符合要求的粗糙度，可造成雨天行车时在水上滑溜。如收水抹面次数过少和过早的扫毛或滚槽，表面的材料易起砂磨光，另外还可出现路表面有过多的发丝裂缝，故收水抹面遍数一般为四遍。可按下列要求进行。（1）第一遍必须在平整完毕的15min（根据气候掌握）后进行。其目的主要是驱除泌水和压下石子；第一次初步抹平可先用长45cm，宽20cm，厚2.5cm的长柄木抹（俗称大木盒）上面装有3.5m长的竹杆，另一端离地高度为1m。使用时将大木盒在混凝土表面进行来回抹平，操作人员站在水泥的侧边上操作，顺横坡方向拖抹一遍，来回抹面重叠1/2。冬季施工抹面时间还应适当延长，因立即收水抹面，由于混凝土流动性较大，不易控制其平整度而造成纵向波浪形。木抹在表面拖抹后，能获得较好的毛面，有利于水分的蒸发，从结构上讲，水泥浆与细集料分布在面层上也比较均匀。待水分稍蒸发后，约过10min～15min，第二次抹面可用大铁抹拖抹。大铁抹长、宽尺寸同木抹，厚度采用2mm～4mm钢板制成，并做成两边比中间低筑龙2mm的坡度，使铁抹在路面上来回拖抹时，不致为混凝土面所吸住。拖抹的网方向与要求同木抹，该种工具在表面拖抹时，不必向下加压。（2）以上第一第二遍抹平结束后，W表面蒸发较大，若继续采用木抹或铁W抹进行拖抹，因混凝土表面所受单位面积压力不足而达不到密实的效果，故W.改用泥板（其长宽尺寸分别为26cm，厚度为1mm的钢板）仔细抹光。同一个ZHU42LONG.COM 面层至少用泥板抹四遍。第二，第三遍吸水抹面继续驱除泌水外，并应进行整平抹光工作。操作时，第一遍抹面泥板与路面的交角应为5°，以后各遍由于表面层的水分逐渐蒸发和减少，因此每遍以5°的角度增加，即第二遍抹面时交角为10°，以此类摊。抹面时手腕动作要灵活，用力须均匀，泥板来回抹面重叠应为泥板长度的1/3～1/2。站在工作桥上进行操作，工作桥可用厚5cm～7.5cm、宽15cm～20cm、长比车道宽略长，其两沿下部钉有10cm高的方木。操作时将工作桥的方木搁在两边的纵向模板上，或放在已浇筑好的邻板上。工作桥可随工作需要搬移，严禁操作人员直接站在混凝土面层上工作，收水抹面各遍时间间隔可参考下表：收水抹面各遍间隔时间参考表施工温度间隔时间施工温度间隔时间水泥品种水泥品种（℃）（min）（℃）（min）035～40055～701030～351040～55普通水泥矿渣水泥2015～252025～403010～153015～20筑注：收水抹面的间隔时间除与施工温度有关系外，还受日照、风力、水龙泥用量等因素的影响，故实际操作进还需根据当时情况确定。网（3）当混凝土处于初凝终止状态，表面尚呈现湿润时，应趁此时机进行第四遍最后一次抹面，把混凝土表面砂浆进一步挤压紧密。表面平整后，多WW余水基本排除蒸发，那时用食指稍微加压按下去能出现2mm左右凹痕，或泥W.板加压抹面能出现水光，即为最佳扫毛时间，这种情况下扫出的路表面纹理，ZHU43LONG.COM 其深度能达到1mm左右（有关资料把凹凸深度0.5mm作为粗细纹理的界线）。目前扫毛工具习惯上采用芦花扫帚和棕刷，滚槽则用滚槽器。扫毛或滚槽时应顺横坡方向进行，为形成勾通的沟槽而利于排水，扫毛或滚槽工具应在整个板面上一次进行，中途不得停留或分二次，操作人员站在脚手板上，从第一条纵缝模板开始，手刷扫毛或滚槽工具接触混凝土表面，脚同时移动走向另一块纵缝模板上。收水抹面时还需注意以下几点：○1从开始嵌入嵌缝板直到扫毛或滚槽结束取出嵌缝板的这段时间，夏季施工每隔15min将嵌缝板上下抽动一下，再慢慢回复至原位，让其混凝土中的泌出水通过上下抽动，使两者之间产生一层水膜，起润滑作用，可避免粘附，不至于最后抽出嵌缝板时损坏混凝土侧边。冬季施工每隔30min应上下抽动一下。实践证明，此法效果良好。○2抹面过程中，严禁采用洒水、撒干水泥、补浆等方法找平。混凝土面层整平抹光成型后，应平坦、密实、无抹痕，不露石子，无砂眼和气眼，并有一定的粗糙度。对路面的接缝，应将其两旁混凝土整平并使其侧壁垂直，相邻两边要齐平。当嵌缝板抽出后，要清除缝内遗留的砂浆等物，并用1/4圆弧形镘刀把筑龙缝缘顶角抹成半径为0.7cm的小圆有，以免日后顶角被车轮压坏，并为填缝网料在夏季溢出时留出余地。5.6.10养生WW养生的目的是为了防止混凝土的水分蒸W发过快而产生收缩裂缝和保证水.泥能充分进行水化作用。混凝土初期成型强度增长的快慢，主要取决于适当ZHU44LONG.COM 的温度和湿度。养生通常采用湿法养生。当混凝土表面尚呈湿润而有一定硬度（用手指轻轻揿上去没有痕迹）时，即应用湿草帘（或湿草包、湿砂）覆盖，并洒水湿治（不得使用水龙头集中在一处冲浇或直接浇在混凝土表面上）。混凝土表面不得留有任何痕迹如脚印和草帘痕迹等。必须经常洒水，使草帘始终保持潮湿，湿治养生期一般为14d，在养生期间覆盖物应始终保持湿润，每天用喷壶或水龙带均匀洒水至少2～3次，夏季洒水还需增加，混凝土在高温条件下，才能加快其凝结作用。如养生期不足或早期养生不及时，均会影响混凝土强度的发育增长和表面抗磨性。湿治养生结束后，应将草帘移出路外。在接缝处的草帘暂不移去，以防止尘土、垃圾、小石子落入缝内而增中填缝前清除的困难。在纵坡不大的路段，也可采用围水法对混凝土进行养生。用粘土沿路面两边筑成小土堰，把路面分段围住，然后在堰内灌水5cm～10cm深，以淹没混凝土表面。此法即可节省洒水工作量，又可避免烈日强风对混凝土的侵害，在寒冷季节即使水面结成薄冰也对混凝土强度无影响。还有一种铺砂或铺锯末洒水法，当混凝土铺筑4h～6h后用砂子或锯末覆盖，砂或锯末厚度一般为2cm～3cm筑，每昼夜应用喷水壶洒水2～3次。养生龙期内要始终保持其湿润。网湿治养生有一点必须注意，混凝土最初几小时禁止大量洒水，过早的大量洒水养生可使表面层起壳脱落。其原因是水可以从表面磨耗层的微细裂缝WW渗透到下面2mm～4mm处，使石子与砂浆界面之间形成水膜。并且还会使混凝W.土表面留下覆盖的痕迹。ZHU45LONG.COM 5.6.11拆模当混凝土达到一定强度后，即可拆除模板，拆模时间应能保证混凝土边角不因拆模而损坏，应根据气温和混凝土强度增长情况而定，采用普通水泥时，可参照下表的规定。混凝土面层拆模时间表昼夜平均气混凝土成型后最昼夜平均气混凝土成型后最温早温早（℃）拆模时间（h）（℃）拆模时间（h）572233610602524154830以上18注：○1拆除模板时间为混凝土成型后至拆模时所经的时间；○2使用矿渣水泥时，拆模时间应延长50％～100％。拆模方法：拆模时应先拆除模板支撑、铁杆等，然后用扁头铁撬棒插入模板与混凝土之间，慢慢向外撬动模板。撬动时应垫塞木楔块，不得损坏混凝土边角和企口。拆下的模板必须及时清除圆钉，清除残余的混凝土，整理筑保养并放平堆好，防止变形，及时转移它处使用，做到现场“落手清”。龙5.6.12填缝网所有接缝的上部均须用填缝料封填。一般在养生期满后即可进行填缝。末填篷前严禁车辆行驶，以免板缝和角W隅损坏。填缝之前须将缝内进入的石、W砂、泥土等杂物用小铁钩子钩出，并用钢丝刷和吹风器（俗称“皮老虎”W）或.小型空压机将缝内尘土吹净，必要时用水冲洗干净。若有水泥砂浆或塑料薄ZHU46LONG.COM 膜的残余物都必须刮掉并清除直至露出胀缝接缝板顶面，以保证胀缝贯通，否则会导致路面拱胀挤碎破坏和影响填缝料与混凝土的粘结。然后在缝口两边各涂一层宽约10cm的石粉水（水与粉之比约为2:1）作为填缝料与混凝土表面之间的防粘剂，但不得淌入缝内或粘在缝壁上，以免影响填缝料与缝壁的粘结。以上工作完成后，应有专人负责检查，合格后方可进行填缝工作。填缝所用的填缝料宜富有弹性、不透水、耐疲劳、与混凝土表面粘附牢固，并有良好的温度稳定性，高温不流淌，低温不缩裂。常用的填缝料有两种，一种是现灌液体填缝料，另一种是预制嵌缝条。现灌的液体填缝料常用的有两种：（1）沥青橡胶填缝料，用沥青、石棉屑、石粉与橡胶混合配制而成，具有一定弹性和塑性。（2）聚乙烯胶泥，用煤焦聚氯乙烯、邻苯二甲酸二丁脂、硬脂酸钙和滑石粉配制而成，具有良好防水性、粘结性、弹塑性、抗老化性、耐热和耐寒等性能。这两种填缝料适用于缩缝、纵缝及胀缝上半部分。（3）沥青橡胶嵌缝条运用于缩缝、纵缝及胀缝的上半部分，用沥青、石棉粉、石粉按比例配合压制而成。筑龙（4）多孔橡胶嵌缝条采用氯丁橡胶原料，按设计图形用橡胶挤出机挤压网成型，然后放在硫化罐内硫化而成，适用胀缝的上半部分。灌缝有特制的灌缝小车。小车由一个填W料漏斗和四个小轮组成，操作时W小车沿接缝灌浇前进。若无灌缝车可用鸭嘴壶代替。灌缝一般略高于板面W.1mm～2mm，冷缩后用铬铁烫平并洒上少量石粉。ZHU47LONG.COM 5.6.13混凝土板施工允许偏差抗折强度4.5MPa平整度5mm纵缝顺直度15mm相邻板高差±3mm横缝顺直度10mm纵坡高程±10mm板边垂直度±5mm6、工程资源计划6.1主要材料计划主要材料计划表序号材料名称规格单位数量备注1水泥425t532.52碎石5～40mmt275732#岩石硝铵炸药kg15004电雷管发50005柴油kg400036砂m4517生石灰t300筑8煤渣t1538龙预制25#砼人行网29道方块400×400m2120×60WWW预制30号水泥混.10m990Z凝土L型路缘HU48LONG.COM 预制20号水泥混11m950凝土L型路缘预制20号水泥混12m688凝土花带石13植树坑铸铁盖个172钢筋混凝土管：14m73DN700钢筋混凝土管：15m335DN600钢筋混凝土管：16m271DN500钢筋混凝土管：17m292DN400钢筋混凝土管：18m190DN3006.2主要施工机械设备需用计划筑主要机械设备计划表，详见附表。龙序机械或设备名额定功率型号规格网数量生产能力备注号称（kw）W31挖土机CAT3201台320780m/台WW班.Z32推土机T2201台220750m/台HU49LONG.COM 班33压路机CA301台740m/台班4蛙式打夯机HW-201台2.0kw5自卸汽车5t5辆6砼搅拌机（强制350升2台11式）7砂浆搅拌机HJ3252台38砼振动棒φ503台2.29砼振动棒φ303台2.210切割机1台1.511电焊机BX3-300-21台12钢筋切割机GJ5-501台13平板振捣器1台14真空泵2TJ-701台15全站仪SET5F1套筑16水准仪DS33台龙317柴油空压机10m2台网18风镐20台19电钻W20台WW20潜水泵1台.1.1kwZHU50LONG.COM 6.3劳动力需用计划劳动力投入计划详见附表单位：人工种按工程施工阶段投入劳动力情况级别施工准备排水工程路面工程附属工程竣工验收普工34040255石工0200101砼工04821测量工44444电工11111风钻工010000焊工01110爆破工01000挖土机司02000机推土机司0筑2000机龙压路机司0网2210机钢筋工00W100W管理人员25W422.Z机运工02H310U51LONG.COM 驾驶员06621合计10100704815计划表是以每班8小时工作制为基础的。6.4降低成本措施6.4.1施工现场原材料采取集中管理，建立原材料管理台帐，实施原材料领取制度，控制原材料的浪费，实现降低成本的目的。6.4.2对本工程各作业段实施原材料考核制度。对各作业段下达原材料实际需求量，使管理层和作业层心中有数，建立健全成本奖罚制度，达到降低成本的目的。7、工程施工进度计划7.1施工网络本工程按有效工作日计算，总工期80天，详见施工网络图。（见附图）7.2施工横道图及劳动力配置施工进度横道图（见附图）。8、施工进度保证措施8.1本工程作为公司重点工程进行管理精干、高效的项目施工组织体系是保证筑工程按计划完成的前提，选定科龙学合理的可行方案，是按期完成合同施工内容的基础，强有力的现场合理组网织，是保证工期的实现根本。我公司将设一级项目经理部，项目管理实行项目承包，充分发挥项目部职能机构作用，对工程进度、质量、安全、专项进WW行有效的目标管理。W.8.2项目经理负责施工全过程的进度、规划、控制和协调ZHU52LONG.COM 项目经理代表人企业法人全面履行施工合同，是施工进度的第一责任人，负责施工全过程的规化、控制和协调，确保工期目标的实现。8.3落实施工进度责任，实行考核奖惩建立健全施工项目计划，实施和控制管理制度落实项目经理、项目各部门、施工各专业队、作业队和操作班组的进度目标、责任和权利，按施工全过程的“计划、实施、检查、比较分析、调整、再计划”封闭循环原理；以关键线路的节点设施工进度奖，实行检查考核奖惩。8.4利用计划、统计技术优化网络计划，采用前锋线比较法、控制施工工期。根据实际施工计划、统计信息优化施工网络进度计划及时编制施工月计划、旬计划、周计划、日计划，采用前锋线比较法（即：从计划检查时间、坐标点出发、用点划线依次连接各项工作的实际进度点，最后到检查时间的坐标点为止的连线），判定施工实际与计划进度偏差，分析进度偏差的工序工作是否为关键工作，偏差是否大于总时差，偏差是否大于自由时差。根据不同情况采取相应的技术措施对原计划进行调整。○1改变某些工作间的逻辑关系若检查实际偏差影响了总工期，在工作筑之间的逻辑关系允许改变的条件龙下，改变关键线路和超过计划工期非关键线路上的有关工作之间的逻辑关系，网达到缩短工期的目的。例如：采取相应的技术措施把前后工作改为平等或互相搭接的小节拍流水施工，以达到缩短工期的目的。WW○2缩短某些工作的搭续时间W.由于实际进度的拖后而引起总工期增长Z，其工作之间的逻辑关系又不能HU53LONG.COM 改变时，可采取压缩某些工作的持续时间的方法。如增加人员，采用机具作业，推广施工新技术、新工艺、新方法以提高劳动生产率。8.5精心编制施工组织设计、分项分部工程施工方案和作业设计，使其具有先进性、合理性和实用性、从技术上保证工程顺利进行。8.6注意气象预报，做好雨季防汛、科季防寒、夏季防暑的准备工作，一旦出现不利天气，尽快作出相应决策，保证施工的连续性。8.7做好机具物资的供应，后勤保障工作、确保顺施工。投入本工程的大中型机械设备，必须保证完好率在95%以上。8.8确保农忙季节的劳动力。8.9确保工程施工资金，做到工程款真正用到本工程，如果工程资金紧张，还应从其他途径解决要工程资金，以确保施工中的生产要求，达到工期目标实现。9、工程质量保证措施根据设计图纸的要求，施工及验收规范的的规定，本地区及企业自身的技术标准和规程，施工合同中规定采用的有关技术标准，精心组织，精心施工，以人的工作质量保工程工序质量，以工序质量确保工程质量。按《市政道路工程质量检验评定标准》进行工程质量评定，工程质量达到优良标准，筑龙创精品工程。网9.1建立质量保证体系（见附图）成立以项目经理担任组长的质量检查组W，对工地的质量进行全面检查，W工地成立以作业队为领导的质检小组，对工地各施工班组进行质量检查。W.○1质量管理点:ZHU54LONG.COM 质量管理点详见下表序号质量管理名称技术要求及措施对设计图绘出的曲线各要素，施工放样的要求细化成分部尺寸，实际放样时，应首先确定直缓点、缓1施工测量因点或直园点，然后根据图上设计，实地放样出曲线上各细部点，并进行各项改正，使放出的曲线园滑，连接自然。○1对于支模、振捣等主要环节，应收集数据进行分析，不断改进工艺，保证砼内实外光，重复使用的模板要清理，始终保持原有形状。○2施工前应根据2模板质量控制设计图纸进行现场改样，确定坡度、标高走向，确保各段平整度、顺直度。○3拆模时应注意成品保护，不能缺棱掉角。○1进行砼原材料、外加剂的规范检测、合格后方能用于工程。○2砼配合比优化设计，并在实验室作出充足的试筑配、试验。龙3砼质量控制○3根据当班的天气作砂石含水率试验，确定施工配网合比、砼搅拌及运输时间控制在规定时间内，砼运输严禁漏浆、砼出料口及浇灌点做好坍落度试验，WW并及时反馈信息。W.○4砼下料高度超过2m时，应采用溜、串筒导料，ZHU55LONG.COM 防下自由倾落。○5雨天无遮挡时，不应浇筑砼，浇砼时突然下雨应有塑料布防雨措施，砼施工缝的处理要符合要求。○6为确保砼不开裂，砼须注成开支，采用我公司的新技术-用微膨胀外加剂拌制砼。○7砼浇筑12小时后，应进行覆盖，并派专人进行浇水养护。浇水养护时间应满足规范要求。○8砼试块的制作、养护、试压以及强度的数理统计或非数理统计必须符合设计要求。○2提高质量标准、创精品工程以优良的工作质量确保工程质量，严格管理，提高操作水平，在现行国家技术规范标准的基础上，提高控制等级，在施工中严格按事前、事中、事后实施全过程控制。9.2项目管理创优良工程程序框图（见附图）9.3保证质量优良的措施○1强化质量意识，健全规章制度A、推行ISO9000系列标准，工作中按质量手册要求执行。筑龙B、质量意识教育：通过各种形式的会议、各种形式的活动，党政工组网织对全体职工进行加强质量意识的教育。大力提高全体管理人员、施工人员的质量意识，使每个职工牢固树立“质量第一”W、“质量是生命”的思想，及W时发现与宣传在质量工作中做出贡献的个人与集体。树立质量先进班组、先W.进个人的典范、树立质量明星。ZHU56LONG.COM C、质量责任制的考核与奖罚：在编制计划的基础上，将质量目标、质量责任进行层层分解。要求质量目标明确、责任落实到人、组，建立与完善质量责任制，不留死角。同时要求管理人员建立质量考核台帐，定期对小组（个人）的工作质量，施工质量进行考核、登记上帐。在建立责任制的同时，责任与奖金挂起，在完成质量目标的班组与个人进行严格考核的基础上奖优罚劣，奖励分荣誉奖与物质奖。受处罚者，除接受罚款外，根据情节轻重、进行教育，对屡教不改者通报全公司。对重大的质量事故应本着三不放过的原则，追究责任教育职工。D、树立质量是企业生命的观点，强化群众质量意识，明确各项目和各工序质量负责人，运用全面质量管理的科学方法，实行全员、全面、全过程的质量控制，广泛认真地开展QC小组活动，针对质量通病和难题攻关，拟定对策，制定全面创优规划。○2施工技术与施工质量的贯彻A、组织全体参加施工的人员，认真学习图纸、学习施工规范与操作规程，及时编制施工方案、施工作业设计，认真进行技术交底、图纸交底、施工规范交底、操作规程及质量标准交底，做到人人心中明白，施工中应该怎样做、不该怎样做，做到心中有数。筑龙B、加强工艺纪律，严格操作规程、严格自检互检和交接检，做到无自网检不专检，上道工序不合格不准进入下道工序施工，上不清下不接。专业质量检查应随时跟踪工序质量，实行重点部位的“样板制”和操作“挂牌制”WW严格管理，使工序质量得到保证，确保质量目标的实现。W.○3施工人员的技术素质ZHU57LONG.COM A、对参加施工的人员除进行质量意识教育外，还应征对不同的人员进行技术素质的再培训，通过严格的考核、要求达标，经考核合格的人员通过有关部门发给技术等级合格证。B、全体管理人员要求持证上岗，主要工种工人如焊工、机运工、电工等要求持证上岗。○4材料检验与工程试验A、对进入现场的钢材、水泥、河砂、石子、防水材料、砌体等材料，在监理工程师见证的情况下，按设计及规范要求分规格按批量随机抽样送实验室进行复验，复验合格后，方可使用在工程上，复验不合格的材料不准用于工程上。B、普通砼、砼外加剂、微膨胀砼，从定向材料采购时起，即应作好材料试验，材料各项指标合格后，实验室根据材料作配合比实验，并向现场及时提供砼配合比报告单，中途材料改变产地时，应重新补作配合比试验，并通知现场。砼强度检验应建立“快报制”、“统计分析制”，对施工中的砼强度严加控制。切实搞好现场施工实体的砼强度控制。C、派有经验的工程师进驻现场，对工程的材料进行把关。要求现场试验器材能及时提供砂、石级配数据，以满足工程进度、质量的需要。筑龙○5定位放线时，必须有项目经理和技术负责人亲临现场。设置的轴线桩网和标准水准点要牢固，不得任意挪动损坏，放线要会同业主、监理共同检验，及时做好预检手续。WW○6砼及砂浆应严格配合比，尤其要严格水W的量。砼浇筑时，振捣棒应做.到快插、慢拔、插点均匀排列，以保证砼密实，浇筑砼要及时状护。ZHU58LONG.COM ○7模板要支撑牢固，隔离剂涂刷均匀，不得有漏涂现象；拆模时不得强砸、硬橇，以防损坏砼外观棱角。○8设质量奖，奖优罚劣。把质量落实到人头。10、施工安全措施10.1安全施工措施10.1.1安全保证体系建立以项目经理为工程项目安全委员会，制定安全生产责任制，树立“管生产必须管安全”、“谁施工谁负责安全”，把生产与安全统一起来，做到安全文明施工层层有分工、事事有人管、人人有专责，真正做到齐抓共管，认真贯彻执行国家的安全及文明生产方针、政策、法令、法规和标准，建立安全保证体系，具体见“安全保证体系”附图。10.2安全生产责任制明确各岗位人员的安全责任制，明确它生产的责、利关系，做到安全管理不留死角，做到全方位的管理。严格按照《建筑施工安全检查评平标准》（JGJ59-99）贯彻执行，设置安全标志和警示牌。10.2.1项目经理为该工程的第一安全筑负责人，负责安全生产全面指挥、龙指导。网10.2.2项目经理部设专职安全员，负责全面的日常工作，检查监督整改措施，并对项目经理负责。WW10.2.3各作业层安全员，在各作业层具体落W实上面的各项安全制度措.施，各层次安全检查后，定期召开安全会。ZHU59LONG.COM 10.2.4安全管理制度在本项目施工中，认真贯彻国家、省、市的各项安全规程，结合本工程特点，编制安全管理制度，健全教育检查、奖惩、保护措施等各项制度。（1）项目部制定各项安全管理制度：（安全会议制度、安全施工奖罚制度、总图管理、道路管理、安全施工管理、交通管理、现场安全文明施工管理、设备管理、特种作业管理、雨季施工、夜间作业管理、用电管理、防火防洪管理、安全岗位管理制度，信息收集与整改管理、安全技术专业管理等）。（2）凡施工人员上岗均应执行安全培训，持证上岗、深坑作业必须事先检查身体，健康合格后方可上岗。（3）项目部安全管理组负责安全管理的日常工作，监督检查与安全生产相关的各项工作的准备情况、落实情况、执行情况，对违规违章者发出整改指令，建立安全管理的各类台帐，全面收集、整理安全信息，及时反馈主管领导掌握情况，以便采取必要的措施。（4）各施工队应设立专职安全员，跟踪各工序的安全施工执行情况，及时禁止野蛮施工，杜绝违章施工，对安全生产中的各类信息负责上传下达，下收上报。（5）各专业施工班组设立兼职安全员，筑建立每天上班讲安全的制度，当龙班讲安全，要求紧密结合当天的施工现场环境、条件，当班作业内容讲安全网强化安全意识，做到措施得当，贯彻得力。上班到现场后，应对现场隐患排队后方可施工，对于本班不能解决的安全问题，应及时上报工程队处理，对WW上级发出的安全整改措施，应积极响应完成，不得拖延，决不允许存在侥幸W.心理，做到整改彻底，整改及时。上下班，安全方面要有交接制。ZHU60LONG.COM （6）确定施工现场安全施工区域界线，设立范围警示牌，无关人员不得进入安全施工区域界限，对深坑、爆破区、地下通道等，应有专业的安全防患措施和管理办法。（7）以“TQC”方法推行全员、全面、全过程的安全管理，健全安全保证体系，坚决做到没有安全目标、安全措施和安全内容的生产计划不下达，生产合同不成立，工程项目不开工。否则，以违犯安全生产规定追究责任。10.2.5重点防范的爆破安全措施：斜坡施工必须编制详细的方案，爆破操作必须由培训考试合格的有爆破证的人员按有关规定进行。加强对爆炸物品的管理，建立帐薄记录。爆破必须采用松动爆破，采用电雷管起爆，控制爆破振动速度，且不能产生飞石，确保周边民房人员的安全。爆破作业时，只准在规定的时间内进行爆破作业，爆破作业应特别布置好安全警戒线，特别是建筑及行人的安全必须绝对保证。现场施工用电的安全措施○1现场施工用电应严格执行《施工现场临时用电安全技术规范》由主管现场的电气技术人负责建立与管理施工现场临时用电的安全技术档案。安全技术档案包括：临时用电施工组织设计的全部资料，修改临时用电施工组织筑龙设计的资料，技术交底资料，临时用电工程检查验收表，电气设备的度、检网验凭单和调试记录，接地电阻测定记录表，定期检（复）查表，电工维修工作记录。WW○2施工现场临时用电工程必须采用TN-S系统，设置专用保护零线。W.○3架空线必须采用绝缘铜线或绝缘铝线和Z电缆，电缆应用五蕊电缆，电HU61LONG.COM 缆电线穿越建构筑物、道路，易受机械操作的场所必须加设防护套管。○4配电箱、开关箱应采用铁板或优质绝缘材料制作，能防雨、防尘，配电箱和开关箱的金属箱体以及箱内不应带慢的金属物体必须保护接零，开关箱必须设漏电保护器。配电箱、开关箱中导线的进线口和出线口应设在箱体的底面，移动式配电箱和开关箱的进、出线必须采用橡皮绝缘电缆，所有配电箱，开关箱须上锁。10.2.6“三宝、四口”防护措施（1）进入施工现场的所有人都必须按规定佩戴安全帽，高处作业的每人都必须按要求系安全带。（2）对临边深处作业，必须设置防护栏杆，防护栏杆应牢固可靠。11、文明施工措施11.1文明施工管理体系文明施工管理是企业施工生产经营的综合反映，我们将把它贯穿于施工管理的全过程，并且争创“**市标准化施工现场”。筑龙网WWW.ZHU62LONG.COM 项目经理标化文明管理小组施工组材料组安全保卫组后勤组办公室组技术组标周材治安厨房卫生生活区化作构配件消防浴厕卫生办公区文明业班场道门前三包责任区住房区达组车辆指挥一图六牌标定期检查外部关系11.2文明施工措施（1）在各个施工过程中，坚决服从业主、甲方代表和监理工程师的监督、检查与指导。（2）施工现场的各类机具设备保证整治有序，各类材料堆放保持整齐有序。（3）工种收尾阶段要认真作好清场工作，清理整顿路容路貌，保证工筑龙程优质美观。网（4）保证文明施工目标责任的各项落实。（5）保证运输车辆通过公路时路面干净，指定专人清理出入公路的运WW土车辆。W.（6）夜间作业禁开高音嗽叭。ZHU63LONG.COM （7）严格按照市政府有关条例做到施工“标准化”、现场“景观化”。（8）门前实行“三包”，保证现场各类材料堆码有序，现场排污水沟处于良好状态。（9）施工工人操作地点和周围必须清洁、整齐、做到干活脚下清，活完场地净。（10）钢筋分型号、规格、货架式堆放，并排牌标明规格，成型钢筋必须标明使用部分。（11）施工机具要做到摆放整齐，机身保持整洁，标语编号明显，安全装置灵敏有效，机棚内外干净。（12）运输各种材料、垃圾等有遮盖和防护措施，防止泥浆等随车带出场外，影响市容环境卫生。（13）现场施工人佩戴身份卡。（14）炊事人员持健康证上岗。保证饮食卫生、饮水卫生。（15）厕所要定期投放药以除四害。（16）施工人员进行文明、社会道德教育。要求着装整洁，讲卫生，不随地吐谈，不大声喧哗，严格遵守社会公德，职业纪律，妥善处理施工现场周围的公共关系，争取有关单位和群众的谅解和支持，共同营造一个良好的筑龙施工环境。网12、环境保护措施12.1防大气污染措施WW（1）施工垃圾必须搭设封闭临时专用垃圾站，严禁随抛撒。施工垃圾W.及时清运，适量洒水，减少扬尘。ZHU64LONG.COM （2）水泥等粉细材料，采取室内存放，卸运时要采取遮盖措施，减少灰尘。（3）现场设有搅拌设备，所以要安设除尘装置。（4）临时食堂和开水房使用汽化油做燃料，避免烟尘污染。12.2防水污染措施（1）现场设置砼浆搅拌沉淀池，废水经沉淀后，排入污水管内。施工现场的生产污水采用两级沉淀措施后，排出场外下水道。（2）现场存放油料的库房，必须进行防渗漏处理。储存和使用都要采取措施，防止、冒、滴、漏，污染水体。（3）施工现场临时食堂必须符合“食品卫生法”的要求，取得“卫生许可证”做好防鼠、防蝇工作，清洗设施齐全、整洁卫生，民工宿舍实行统一管理。有组织地排放生活污水和生产污水，保持现场整洁。12.3防噪音污染措施在施工过程中应尽量减少扰民的噪音，对容易产生噪音的钢筋加工，搅拌机、砼振动棒、模板拆除等，采取以下措施，降低或冲减器噪音声源。（1）钢筋加工场安排远离宿舍区，并尽量在白天进行加工。（2）搅拌机工作时应彩隔音屏障。筑龙（3）砼振动棒，应向操作者交底尽量避免与模板和钢筋接触。网（4）模板拆除时应轻拆清放，以减少碰撞。（5）施工现场指挥生产，采用无线电对讲机既可进行工作联络，又可WW减少人为的叫喊声。W.（6）加强现场运输车辆出入的管理，车辆进入禁止鸣笛，对周转材料ZHU65LONG.COM 采用人工递送的办法，减少金属件的碰撞声。13、季节性施工和成品保护措施13.1季节性施工措施（1）雨季施工主要解决好防雨、防风、防雷、防讯等问题。（2）准备好塑料薄膜，必要时对砼及时加以覆盖，防雨水直接冲刷砼表面。（3）密切注视天气预报，六级以上大风和暴雨时停止室外施工。（4）对水泥库加强防雨措施，搅拌机要搭防雨棚。（5）根据砂石含水率的变化及时调整砼和砂浆的用水量。（6）模板离层在涂刷前要及时掌握天气预报，以防隔离层被雨水冲掉。（7）施工中应关注天气预报，如遇阵雨，应暂停施工采取相应防护措施。（8）冬季施工昼夜温差较大，必保证施工质量，应做好测量工作，防止砂浆、混凝土在运到临界强度以前遭受冻结而破坏。（9）夏季要做要防署降温工作，对混凝土要及时进行养护。13.2成品保护措施（1）加强施工现场操作人员的筑职业道德教育，严禁损坏已完的建筑产龙品，建立相应管理制度。网（2）砼浇筑完毕，应采取适当的保护措施，防止砼遭到损伤。具体措施是维护正常养护，满足拆模要求，限W制外加荷载，防止意外损伤，防止表面污染。WW.ZHU66LONG.COM'
