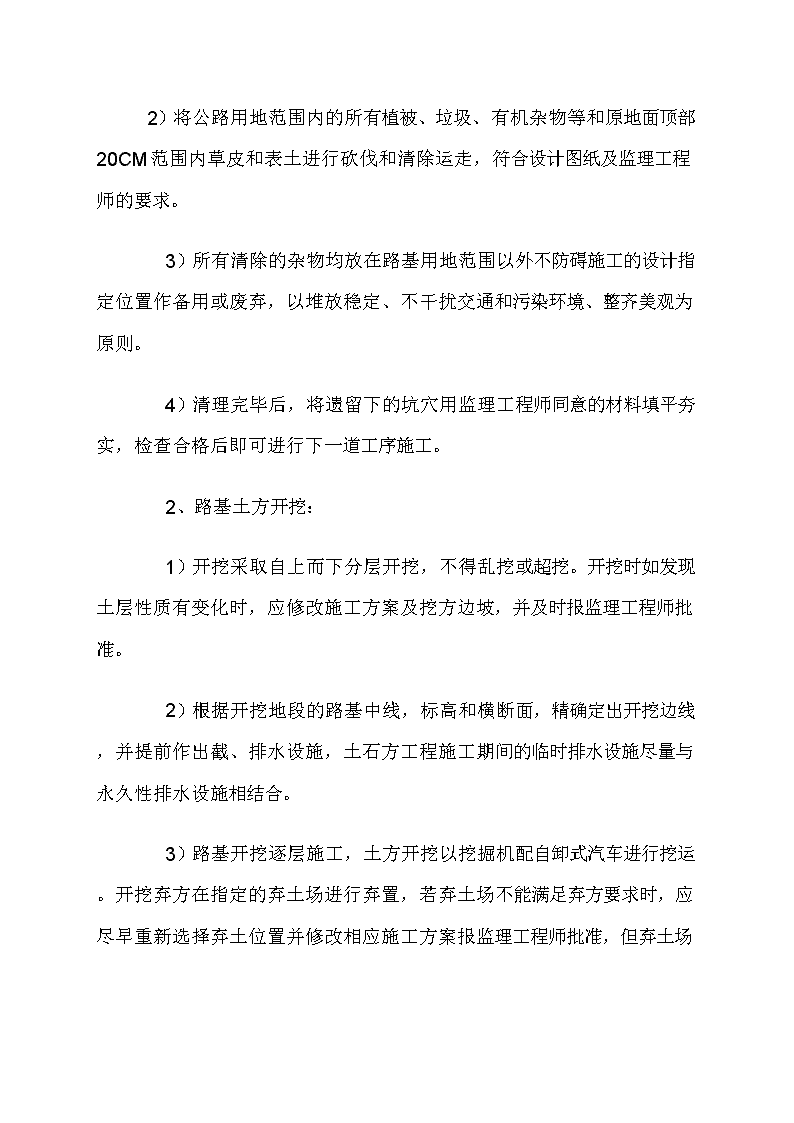

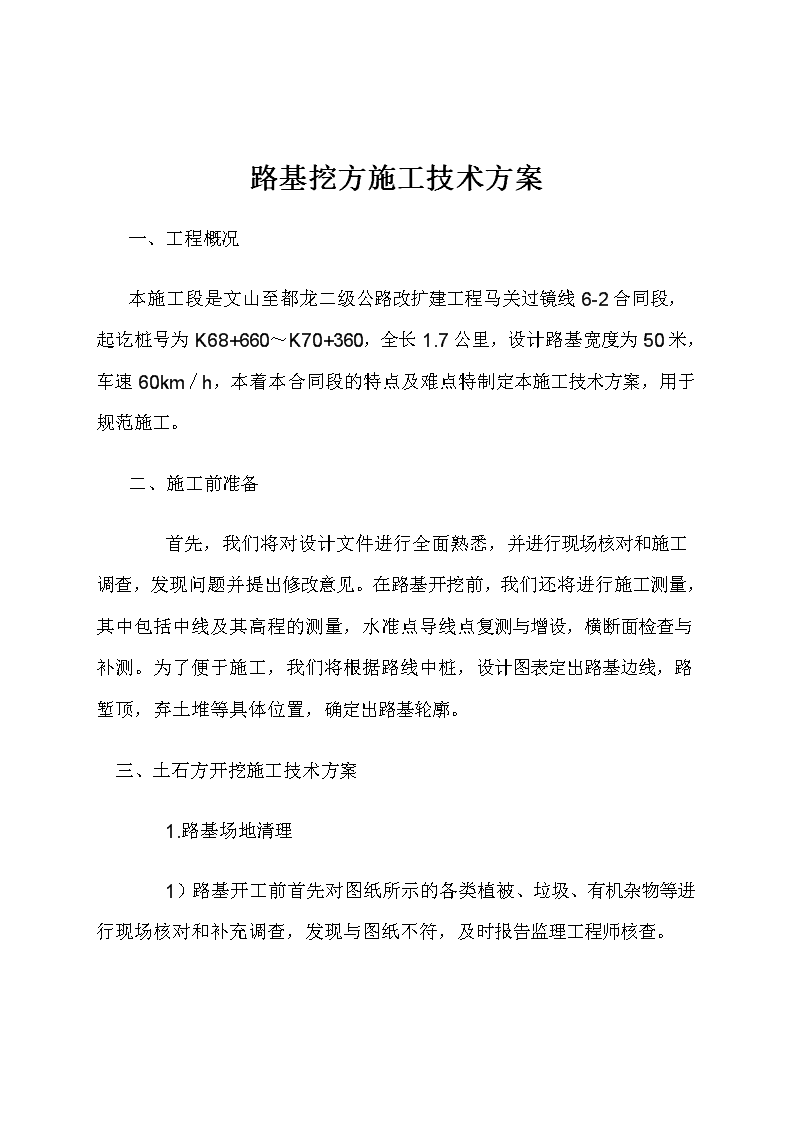

'文山至马关至都龙二级公路改扩建工程路基挖方施工技术方案承包单位：泸州七建司监理单位：贵阳交通工程监理站日期：二00九年十二月 路基挖方施工技术方案一、工程概况本施工段是文山至都龙二级公路改扩建工程马关过镜线6-2合同段，起讫桩号为K68+660～K70+360，全长1.7公里，设计路基宽度为50米，车速60km／h，本着本合同段的特点及难点特制定本施工技术方案，用于规范施工。二、施工前准备　　首先，我们将对设计文件进行全面熟悉，并进行现场核对和施工调查，发现问题并提出修改意见。在路基开挖前，我们还将进行施工测量，其中包括中线及其高程的测量，水准点导线点复测与增设，横断面检查与补测。为了便于施工，我们将根据路线中桩，设计图表定出路基边线，路堑顶，弃土堆等具体位置，确定出路基轮廓。三、土石方开挖施工技术方案　　1.路基场地清理　　1）路基开工前首先对图纸所示的各类植被、垃圾、有机杂物等进行现场核对和补充调查，发现与图纸不符，及时报告监理工程师核查。 　2）将公路用地范围内的所有植被、垃圾、有机杂物等和原地面顶部20CM范围内草皮和表土进行砍伐和清除运走，符合设计图纸及监理工程师的要求。　　3）所有清除的杂物均放在路基用地范围以外不防碍施工的设计指定位置作备用或废弃，以堆放稳定、不干扰交通和污染环境、整齐美观为原则。　　4）清理完毕后，将遗留下的坑穴用监理工程师同意的材料填平夯实，检查合格后即可进行下一道工序施工。　　2、路基土方开挖：　　1）开挖采取自上而下分层开挖，不得乱挖或超挖。开挖时如发现土层性质有变化时，应修改施工方案及挖方边坡，并及时报监理工程师批准。　　2）根据开挖地段的路基中线，标高和横断面，精确定出开挖边线，并提前作出截、排水设施，土石方工程施工期间的临时排水设施尽量与永久性排水设施相结合。　　3 ）路基开挖逐层施工，土方开挖以挖掘机配自卸式汽车进行挖运。开挖弃方在指定的弃土场进行弃置，若弃土场不能满足弃方要求时，应尽早重新选择弃土位置并修改相应施工方案报监理工程师批准，但弃土场的位置不能选在沿江、沿山坡和其它图纸规定不能横向弃置废方的开挖路段。　　4）居民区附近的开挖应采取有效措施，以保护居民区住房及居民和施工人员的安全，并为附近居民的生活及交通提供临时便道或便桥。　　5）开挖中要注意边坡的整修，避免边坡不顺，而当发现土层性质变化时，将及时修改开挖边坡，并报监理工程师审批。　　6）挖方标高应按照设计标高开挖避免超挖，挖好的土石方路堑30CM范围内的压实度以JTJ051－93重型击实试验标准进行检验，其压实度均不应小于95％，若不符合则进行翻松碾压，使压实度达到要求。若挖方路床以下土质不良时，将按图纸所示或监理工程师指示的深度和范围，采取挖除，换填或其它措施进行处理并压实。　　3.路基石方开挖　　1）根据地形、地质、开挖断面及施工机械配备等情况，采用能保证边坡稳定的方法施工。开挖的石方须破碎作为路基填方材料。　2）石方路堑严禁过量爆破，并应在事前14d作出计划和措施报监理工程师批准。未经监理工程师批准，不得采用大爆破施工。当确需进行大爆破时，应严格按图纸要求及《公路路基施工技术规范》（JTJ033-95）第6.3.14条规定编制技术设计文件，并于爆破施工前28d交监理工程师审批。大爆破施工后的石方坡面，应凿成平整度不大于200mm的表面。 　　3）爆破器材的存放地点、数量、警卫、收发、安全措施及必要的工艺图纸编制报告，应在爆破器材进入工地前28d报监理工程师审批，同时将运入路线和时间报有关管理部门批准，并取得通行证后方可将爆破器材运入工地保管。　　4）应确定爆破的危险区，并采取有效的措施防止人、蓄、建筑物和其它公共设施受到危害和损失。在危险区的边界应设置明显的标志，建立警戒线，显示爆破时间的警戒信号，在危险区的入口或附近道路应设置标志，并派人看守，严禁人员在爆破时进入危险区。　　5）由于爆破引起的松动岩石，必须清除，由于爆破造成的坡面凹凸不平，深度或突起高度超过300mm且面积超过1平米时该区域应采用C15级以上混凝土填平并与原岩面结合牢固。　6）石方路堑的路床顶面标高，应符合图纸要求，高出部分应铺以人工凿平，超挖部分应按监理工程师批准的材料回填并碾压密实稳固。　　7）爆破方法：　　①首先根据设计文件和现场调查得来的地形、地质资料，做好爆破设计，经上级主管部门和有关部门审批后，按照爆破设计实施爆破。　　② 用潜孔机钻孔，电毫秒雷管、导爆管起爆2#岩石硝胺炸药，考虑周围环境影响和施工对石块强度要求，孔网参数及单位耗药量按深孔微差松动爆破计算，靠近边坡一定范围内设计部分不装药炮孔，以减小爆破时对边坡的扰动。临近建筑物的爆区在爆体表面和一些建筑物表面作必要的遮挡及覆盖防护。　　③钻孔前认真对准炮孔布置点位，调整钻杆与地面的夹角，最大限度地减小开口偏差及钻孔偏差。　　④装药前，要先检查每个炮孔的深度，调整单孔炸药量，注意起爆炸药的安放位置。　　⑤装药后，要严格检查堵塞长度，根据检查结果，适当增减用药量。堵塞时，要注意选择合格的堵塞材料，堵塞捣固不能用力过猛，严防雷管脚线被破坏。　　⑥敷设爆破网时，要特别注意雷管的方向，尤其是雷管与导爆索连接时不能反接。　　⑦根据爆破破碎效果的需求，合理调整爆破参数。　　⑧个别大块孤石处理：根据工程要求，爆后的岩块均作为路堤填料，因此，爆破后的个别大块岩石必须第二次解小，采用孤石爆破。　　⑨爆破警戒区的确定：按《爆破安全规程》中的有关规定，露天爆破安全距离不得小于200米，并按计算的个别飞石安全距离布置警戒线。 　　⑩爆破破碎石渣用推土机配合挖掘机或装载机，装入大型自卸汽车运至填方地段。　　4.弃方的处理　　1）在挖方路段开工前，向监理工程师报批土石方开挖、调运施工方案，该方案包括挖方及弃方数量、调运方案，弃方位置及其堆放形式，坡脚加固处理，排水系统的布置以及有关的计划安排等。　　2）当弃土场的位置，堆放形式或施工方案有更改时，必须提前将更改方案报监理工程师批准。　　3）弃土场应堆置整齐、稳定、排水畅通、避免对土堆周围的建筑物，排水及其它任何设施产生干扰或损坏，避免对环境造成污染。　　5.质量控制要点：　　1）正确标出边桩线，施工中经常检查边坡开挖坡度，及时纠正偏差。　　2）坡面平顺光滑，无明显的局部高低差。土质边坡预留的30cm保护层由人工从上至下顺坡修整。　　3）开挖时，经常注意山坡的稳定情况。每天开工、收工前均对坡面、坡顶附近进行检查，发现有裂缝开口坍方迹象或危石、危土立即处理。 四、安全措施1、爆破器材的储存、管理：爆破器材必须存放在专用仓库、专人管理，不得存放在个人手中或流失；必须建立严格的领取、清退制度；爆破员在领取区必须经工区长、安全员、安全副经理均签字方可领取；领取数量不得超过当班使用量，剩余的要在当天规定时间内退回仓库。2、爆破器材装卸、搬运安全：爆破器材在从储存仓库运到施工现场时，应在白天进行，有专人在场监督，并设警卫，禁止无关人员在场。卸货地点，严禁携带发火物品。白天悬挂红旗和警标，夜间有足够的照明并挂红等。领取爆破器材后应直接送到爆破地点，不得携带爆破器材在人群聚集的地方停留，禁止乱丢乱放。炸药、雷管应分别放在两个专用背包（木箱）内。严禁炸药和雷管混放。3、爆破作业，必须有经过考试合格的持有爆破证的爆破员操作，禁止非爆破人员进入爆破作业。4、施爆区警戒：点火前以红色旗、哨音为信号，定人定岗。按照计算出的安全距离外50米设置警戒线，危险区半径内必须实行警戒，起爆前必须清场。在公路旁施爆提前10min由当地交警部门封闭交通，实行交通管制。只有在一切准备工作和全体人员均撤离到安全区后方可点火。5、瞎炮的预防和处理（1）、预防A、爆破器材要妥善保管，严格检查，禁止使用性能不符要求的爆破器材。B、同一串联支路上使用的雷管，其电阻差应不大于0.3Ω。 C、不同燃速的导火索应分批使用。D、提高爆破设计质量，设计内容包括：炮孔布置、起爆方式、延期时间、网路铺设、起爆电流、网路检测等。E、改善爆破操作技术，保证工程质量；火雷管与药包不能脱离；电力起爆应防止漏接、错接和断脚线，网路接地电阻不得小于规定值，并要经常检查开关、线路处于良好状态。F、在有水的工作面爆破时，应采取可靠的防水措施，避免器材受潮。（2）、瞎炮处理A、裸露瞎炮的处理。B、浅眼爆破的瞎炮处理。C、深孔爆破的瞎炮处理。根据《爆破安全规程》的细则要求，当班应及时处理，未及时处理完毕时，应将瞎炮情况（瞎炮数目、炮眼方向、装药量等）在现场交接，由下一般及时处理。五、环保措施1、施工现场应有一个文明的环境，炮渣及时清运；爆破器材应分类妥善放置。2、采用湿孔凿岩，喷雾洒水，保持较好的空气环境。3、对有害气体的控制、噪声的处理：应严格控制装药量，尤其在硐室爆破、隧道挖掘时，应对有害气体浓度测定，不得超过允许浓度；在人口稠度区爆破时，距离20M以外的噪声应控制在规定值内，一般控制在95~115dB。'
