沿德高速公路第5合同段填方路基施工方案（iii级填方路基施工技术方案(报公司iii级)

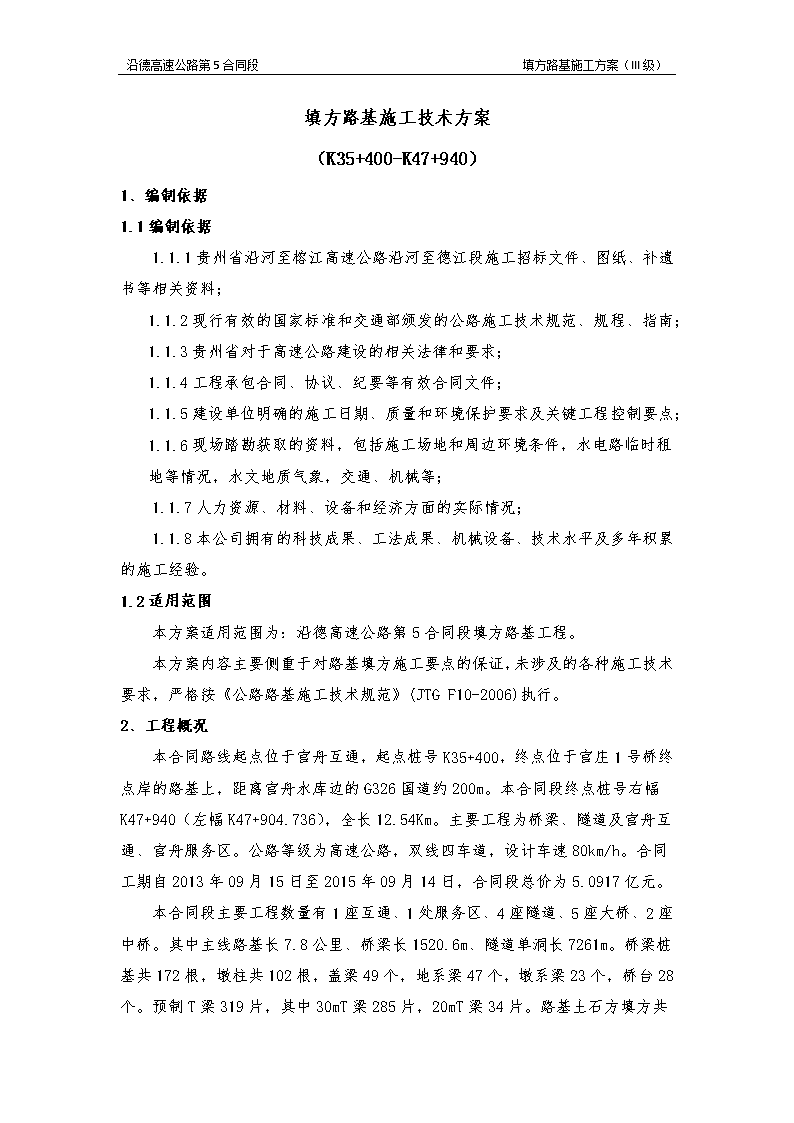

'沿德高速公路第5合同段填方路基施工方案（III级）填方路基施工技术方案（K35+400-K47+940）1、编制依据1.1编制依据1.1.1贵州省沿河至榕江高速公路沿河至德江段施工招标文件、图纸、补遗书等相关资料；1.1.2现行有效的国家标准和交通部颁发的公路施工技术规范、规程、指南；1.1.3贵州省对于高速公路建设的相关法律和要求；1.1.4工程承包合同、协议、纪要等有效合同文件；1.1.5建设单位明确的施工日期、质量和环境保护要求及关键工程控制要点；1.1.6现场踏勘获取的资料，包括施工场地和周边环境条件，水电路临时租地等情况，水文地质气象，交通、机械等；1.1.7人力资源、材料、设备和经济方面的实际情况；1.1.8本公司拥有的科技成果、工法成果、机械设备、技术水平及多年积累的施工经验。1.2适用范围本方案适用范围为：沿德高速公路第5合同段填方路基工程。本方案内容主要侧重于对路基填方施工要点的保证，未涉及的各种施工技术要求，严格按《公路路基施工技术规范》(JTGF10-2006)执行。2、工程概况本合同路线起点位于官舟互通，起点桩号K35+400，终点位于官庄1号桥终点岸的路基上，距离官舟水库边的G326国道约200m。本合同段终点桩号右幅K47+940（左幅K47+904.736），全长12.54Km。主要工程为桥梁、隧道及官舟互通、官舟服务区。公路等级为高速公路，双线四车道，设计车速80km/h。合同工期自2013年09月15日至2015年09月14日，合同段总价为5.0917亿元。本合同段主要工程数量有1座互通、1处服务区、4座隧道、5座大桥、2座中桥。其中主线路基长7.8公里、桥梁长1520.6m、隧道单洞长7261m。桥梁桩基共172根，墩柱共102根，盖梁49个，地系梁47个，墩系梁23个，桥台28个。预制T梁319片，其中30mT梁285片，20mT梁34片。路基土石方填方 沿德高速公路第5合同段填方路基施工方案（III级）共计240万m3、挖方共计185万m3。涵洞及通道共42道，其中盖板涵34道、钢波纹涵4道、通道4道。2.1自然条件2.1.1自然条件场区地处贵州东北部，大娄山脉与武陵山脉接壤部位。贵州中北部黔北山地高原之南，乌江中下游的黔东北德江县、沿河县境内。本项目位于沿河县官舟镇，海拔440-1296m，为低中山丘陵区，地势东南部及西北部高峻，海拔最高1500m最低处仅262m，一般地区多在800-1000m。山岳与谷地在区内呈北北东南向延展。区内可划分两大地貌：山地和河谷阶地。该区灰岩十分发育，卡期特地貌非常典型，几乎遍布全区，构成了复杂的地貌特征。路基接近官舟水库防护区。路基右侧紧邻326国道，交通比较方便。2.1.2水文、气候场区属长江流域之乌江水系。区域内气候宜人，夏无酷暑，冬无严寒，四季不甚分明，气候温和，阳光充足，雨量充沛，属典型的中亚热带季风湿润气候。全年平均气温在13℃～17℃之间，无霜期达295天，最冷月（1月）平均气温5℃左右，最热月（7月）平均气温23℃左右。年降雨量900～1500mm，年均降雨量1180mm，一般五月至七月间和十月份雨量较多。全年日照时数为1115.4小时。气候特点是热量丰富、雨量充沛、水热同季。2.1.3工程地质条件项目区内路线附近主要出露地层有第四系、中生界的三迭系。根据地质调绘结果及综合地质勘察资料，沿线主要不良地质有：边坡失稳、岩溶、软土。地质状况从上而下，分别有亚砂土、河床砂、淤泥层、灰岩、白云质灰岩及白云岩。2.1.4不良地质状况根据现场地质调绘，场区无重大不良地质。2.2工期计划本工程路基路基填筑、边坡防护工程计划从2013年12月1日正式进入施工准备，至2015年10月31日工程全部结束，工期516日历天。路基边坡防护及边沟排水工程是随路基填筑一定高度后随即开始，路基填筑结束后，防护及排水就进入收尾工程阶段。一些不能及时防护的边坡，要有临时 沿德高速公路第5合同段填方路基施工方案（III级）防护措施。同时保证，防护、排水及填筑均衡向前推进。2.3施工场地布置本工程根据路基填挖数量、施工难易程度、均衡工期进度计划的原则，全线划分为四个路基作业段落，路基一队施工范围从路线起点到下宅隧道进口，之间包含官舟互通区、官舟服务区；路基二队施工范围从下宅隧道出口到K45+000，之间有本标段最高填方段落，以及最高挖方段落，施工难度较大，大总分填料需要外借；路基三队从K45+000到青龙隧道进口，之间填挖数量不是太大，考虑能快速接通，形成全线的纵向便道，便于官舟1号桥的架梁施工；路基四队施工范围从青龙隧道出口到终点，之间有高挖方段落，同时利于填料的运距也较远。具体布置如下图： 沿德高速公路第5合同段填方路基施工方案（III级） 沿德高速公路第5合同段填方路基施工技术方案（III级）2.4主要技术手段2.4.1一般地段原地面清除表土厚度0.3m；如原地面潮湿，采取工程措施，保证压实度；为保证路基边缘部分的压实度，两侧筑宽各增加50cm，碾压完毕后整理夯拍边坡处理。当地面横坡或沿跨线纵向坡度陡于1：5时，填筑前应将原地面挖成宽度不小于2m、向内倾斜2-4%的台阶。2.4.2地基表层为松散土（旱地等），厚度不超过30cm时，可清除杂草后碾压至90%压实度；当松散厚度大于30cm，应将其翻开，分层压实至90%压实度。2.4.3水田、堰塘地段，应视具体情况采用排水清淤或晾晒压实。若水塘还保留一部分，则按浸水路堤的要求修筑。2.4.4填土高度小于路床厚度（80cm）、或土质挖方路段，其地基表层一定厚度属下路床范围，应按下路床的要求（压实度≥95%）处治。2.4.5石质填方路基，不设挡墙路段，边坡坡率一般上部8m为1：1.5，下部12m为1：1.75，坡面采用衬砌拱或菱形方格网培土植草防护。设置路堤挡墙路段上部填石路基坡率1：1.5，下部为挡墙坡率，路基填料必须满足规范要求。2.4.6当路堤高度H＞20时，需经过稳定性分析和验算，确定稳定的边坡形式，并作为高路堤工点进行特殊路基设计。2.4.7路基填挖交界处（含半填半挖交界），设置土工格栅，土工格栅分上下两层铺设；下层设置于下路床底面，上层设置于上路床底面。填挖交界结合部过渡区的填料质量要求适当提高，压实度应比相应层的压实提高1～2%，且必须从最底部往上填筑。不允许将大量挖方推到底部，影响分层填筑。结合部挖方区的表层清除作其他用，选渗透性好的、风化程度低的、颗粒较小的材料填到过渡区。当半填半挖路段的地面横坡陡于1：2.5时。当稳定性不足时，则应根据地形、地质条件在路堤边坡正方设支挡工程。并根据需要设置土工格栅。当结合部的原地面有地下水出露时，应根据地形设置截、排水盲沟，防止其渗透至接触面。2.4.8路堤高度H＜1.5m的低填路基，应超挖到H=1.5m并进行填前碾压。土质及全风化石质路段，应在路面底面超挖80cm并进行填前碾压，压实度不小于95%。本项目路线均布设于起伏不平的山地上，低填浅挖数量均产生于填挖交界处，设计中开挖宽度平均取2m，开挖厚度平均取0.4m，回填碎石厚度取0.8m。2.4.9本项目无岩溶路基，路基挖淤泥换填采用换淤泥回填片石处理，片石25 沿德高速公路第5合同段填方路基施工技术方案（III级）及石渣必须从开挖路堑边坡获取。2.5不利条件区段内有高填方10段，其中最高填方42.18m，我公司还没有现成的施工经验，大部分高填方填筑结构形式为半填半挖，边坡相对滑移的不确定性，无法绝对保证边坡的稳定，以及运营过程当中沉陷事故发生。图纸设计本标段的挖方料都要作为路基填料使用，但是有一部分挖方弃料是高液限粘土，含水量较大，按规范要求不能作路基填料，这部分缺口需要外借。场区所处山区，土石方调运距较远。2.6有利条件线路基本沿G326国道布设，利用G326国道作为纵向便道，只要在国道开口施工横向便道可直达每个施工点。区段内交通条件较好，区内石方调运也比较方便。除水稻田等软土地基作为弃方外，其余岩层较好，是作为路基的良好填料。2.7工程数量本项目各自解段落工程数量表如下：路基填挖工程数量表序号起讫桩号长度填挖方量填挖合计（m3）左幅（m）右幅（m）填方（m3）挖方（m3）填方（m3）挖方（m3）官舟互通区1K35+400—K35+57917934861.110.6119007.8386634.新寨中桥2K35+633.04-K35+751.40118.36926616.359.2主线跨线桥3K35+845.133-K36+300454.86714515.6180089.匝A4AK0+000-AK1+042.911042.9130303.8134432.匝B5BK0+111.86-BK0+321.69209.835046235.6匝C6CK0+110.312-CK0+315.3205.0248368208.2匝D7DK0+063.882-DK0+280216.118023645.325 沿德高速公路第5合同段填方路基施工技术方案（III级）匝E8EK0+000-EK0+138.174138.17443431953.89K36+300-K37+646.961346.96269389.55827.9269389.355827.9胡家中桥10K37+703.04-K38+360656.9658863.746089.658863.746089.6官舟服务区11K38+360-K39+16080054295.352364.596595.2350718.1线121K0+112.882-1K0+424.9312.032332.6225349.2线132K0+111.353-2K0+448.0336.67241967.373004.914K39+160-K39+626.5466.56353864827.26353864827.2枣树坝大桥15K39+815-K40+46264727397.9146537.27397.9146537.车田湾大桥16K40+719-K40+997.96278.969421.256913.49421.256913.4跳蹬大桥17K41+316.04-K41+820503.96237602.114704.275029.715582218YK41+820-YK42+13531527219.914025.819ZK41+820-ZK42+13431410207.227091.9卢洞溪隧道20YK43+168-YK43+2356712094.51101.241051.61649.821ZK43+155-ZK43+2206528957.1548.6下宅隧道22YK44+250-YK45+9151665625830.66557.31342904.254137.23ZK44+228-ZK45+8701642717074187580.青龙隧道24YK46+902-YK46+9807844907.42678.6100519.28713.9ZK46+875-ZK46+9659055611.86035.3官庄隧道25ZK47+533-ZK47+540701544.601544.6官庄1号大桥26YK47+758-YK47+94018288.28742390.2328925.27ZK47+700-ZK47+9002002241502.小计2403808.185834225 沿德高速公路第5合同段填方路基施工技术方案（III级）2.8土石方调配及利用2.8.1本项目图纸设计，挖方石方比例为85%，所有的挖方均作为路基填料使用，不足部分利用部分隧道弃渣。路基填筑按照土石工艺施工。但在现场勘察过程中，有部分挖方是高液限粘土，含水量较大，不能作为路基的填料，这部分缺口就要外借。2.8.2土石调配原则：就近利用，以减少运量；半填半挖首先考虑移挖作填，横向调配，剩余部分再纵向调配；一般不作跨沟调运，在自然段内分配调用；优先考虑从高往低处调配。2.8.3路基一队施工区域除官舟报务区35万方要外借之外，其余基本平衡。路基二队征用K44+900左侧山头，自采100万方石渣作为路基二队的填料，路基三队也从此开采30万方石渣作为K45+000到青龙隧道口路基的填料，此处本项目的全高7级边坡挖平山头。路基四队有32万的挖方弃渣，10万方用于自有路基填筑，其余调运至下一标段使用或作弃料。3、资源配置3.1资源配置3.1.1劳动力资源主要人员配备表工班名称人数（人）担负主要任务开挖爆破班50钻眼、装药、爆破或人工开挖等运输班80填料运输整平碾压班48整平、碾压排水施工班96临时排水、最终排水设施作业等防护班160边坡防护台阶开挖班48台阶开挖、土工格栅作业等测量、试验检测6测量放样、试验检测杂工班60便道养护、人工解小、划线、边坡码砌、垃圾清理小计5483.1.2机械设备配备25 沿德高速公路第5合同段填方路基施工技术方案（III级）主要机械设备配备表施工工艺或内容设备名称施工能力数量（台）备注开挖潜孔钻6-12m20凿岩深度挖掘机1.5m320装载机2.8m38自缷汽车20T32碾压整平推土机8平地机4光轮压路机8羊角碾4破碎锤4根据需要调整冲击碾压压路机4强夯机43.2组织机构为圆满完成此处高边坡挖方的施工任务，成立以项目经理为核心的施工管理组织机构，下设专门的路基作业队，具体负责此段路基的施工，项目部设置如下部门：工程技术部、安全环保部、工地试验室、计划合同部、财务人事部、材料设备部、综合办公室。管理组织机构如下图：25 沿德高速公路第5合同段填方路基施工技术方案（III级）项目经理：刘晓阳总工程师：谢华项目副经理：程小军工程技术部：姚永庆安全环保部：李伦工地试验室：刘凤杰计划合同部：魏治慧财务人事部：李积彪材料设备部：王朝霞综合办公室：蒋燕路基施工作业队4、图纸对填石路基压实设计要求4.1压实标准4.1.1路基范围内路基压实标准必须采用重型压实，路堤应分层铺筑，均匀压实。局部角落可采用小型压实机具进行压实，填挖交界处必要时可采用强夯或冲击碾压。4.1.2填石路堤的压实标准：分层厚度不得大于50cm，当用12t以上振动压路机进行压实试验，压实层顶面稳定，不再下沉（无轮迹）时，可判为密实状态。4.1.3无论是挖方路床还是填方路床，为了保证路面各结构层厚度均匀和排水的需要，路床表面必须做成与路面一致的路拱。路基压实标准采用重型击实试验标准，达到下表的标定。碾压时压实机具应先轻后重，压实速度先慢后快，在直线路段压实机具的运行路线应从路缘向路中心，再从路中心向两旁顺次碾压，以便形成路拱；弯道设有超高坡度时，由低一侧向高一侧碾压，以便形成单向超高坡度。并应经常注意并检查填料的含水量，并视需要采取相应的措施。25 沿德高速公路第5合同段填方路基施工技术方案（III级）路基压实及最小强度要求路基部位路面底面以下深度（cm）CBR(%)压实度（%）填料最大粒径（cm）上路床0～308≥9610下路床30～805≥9610上路堤80～1504≥9415下路堤＞1503≥9315零填及挖方路基0～308≥961030～805≥96104.2施工注意事项4.2.1为保证路基的压实度，路堤两侧应超宽填筑50cm，路基填筑完成后进行削坡处理。对于路堤基底，填筑前清除表土30cm加填前压实下沉按15cm共计45cm，路槽顶部超填5cm。4.2.2填石应分层摊铺，分层最大松铺厚度：填石路堤上路堤小于40cm、下路堤小于50cm。填石路堤的石料强度不应小于15MPa（用于护坡的不应小于20PMa）,填石路堤路床顶面以下50cm范围内应填筑符合路床要求的土并分层压实，填料最大粒径不得大于10cm。台背及挡墙后的填料应有良好的水稳定性，一般采用矿石土或砂砾。4.2.3路堤与结构物基底的压实：路堤基底在填筑前应进行压实：一般路堤基底压实底≥90%，部分高填方路堤在填筑前进行强夯处理。填挖交界、半填半挖填方侧的压实度：下路堤93%，上路堤94%，下路床及上路床95%。挡墙基底、涵洞基底换填和涵洞、通道基底回填后的压实度要求达到90～95%。桥台、涵洞、通道与填方路堤连接处按2～3倍路基填土高度设置过渡段，其路基压实度为96%。桥台与填方路堤连接处已作特殊设计。零填及挖方路基压实度应≥95%。4.2.4施工阶段应加强现场核对和地质善调查工作，根据实际情况修改完善设计。4.2.5路基两侧超填部分与路基填料一起分层填筑、压实，不得出现贴坡现象。4.2.6路基分层填筑的各层面间不应出现积水，以免影响填筑及碾压质量。25 沿德高速公路第5合同段填方路基施工技术方案（III级）4.2.7分段填筑时，先填地段在接头预留1；1的坡度，并且在各填筑层面上预留不小于2m宽的平台，便于接头段的衔接。4.2.9若超高路段临近结构物纵向排水沟起终点与集水井设置不利排水的情况下，可调整纵向排水沟长度。4.2.10渗沟出水口的设置根据实际地形变化酌情调整。4.2.11部分高路堤在填筑前应按设计要求适当平整场地，进行强夯处理。5、施工方案和方法5.1施工前准备5.1.1建立施工组织机构，施工人员到场，所需机械设备按需进入现场。5.1.2组织相关人员熟悉图纸、编制施工方案、专项方案、进行技术、安全环保交底。使施工管理人员掌握关键工序的作业程序、施工方法、质量标准、了解安全、节能环保等有关注意事项。5.1.3对场区进行控制点加密，控制点进行联测，边坡、中桩恢复。5.1.4完成施工便道等临时设施建设。5.1.5完成施工组织设计、施工方案、专项方案、人员、材料、机械设备等施工前的监理报批程序。5.2施工工艺5.2.1.石方路基填筑施工（1）施工工艺运料→堆料→摊铺→大粒径料破碎→补充细料、人工局部找平→碾压→压实质量检测→达不到要求的段落、采取措施重新碾压→下一层施工。（2）填石料的开采与运输对于用作填料的石质挖方路段，在施工中，考虑到填方路堤对填石料的要求，进行适当的爆破，总结爆破经验，合理选择爆破方案和参数，尽量减少爆破后岩石粒径。在挖方路段，装料时将超过粒径限制的大粒径块石拨付到一边，集中于挖方区进行二次爆破或人工改小，直至满足填料要求方可调运。严禁超粒径填料上路。25 沿德高速公路第5合同段填方路基施工技术方案（III级）填石料采用自卸车进行运料，石质填料和土石混合运料时，尽量使填料混合均匀，避免大粒径填料集中装运。（3）堆料的摊铺填石路基采用渐进式摊铺法进行施工，填料的堆料和摊铺同步进行，首先摊铺出一个工作面，填石料直接堆放在摊铺初平的表面上，有大功率推土机向前摊铺，填料向前推移的距离不宜小于3m。这样施工对填石路基:①、可避免摊铺过程中，粗细料分离，细料全部沉淀到摊铺层下层的现象。②、每一次从摊铺好的表面将填石料向前推进，可使大粒径料有一个充分的寻求最佳位置的过程，大功率推土机在推动过程中，大粒径料相互流动、摩擦，最后达到一个较稳定的位置，大功率推土机可使摊铺后的填石表面平顺，大粒径料间隙较少，效果明显优于小功率的推土机，大功率推土机在填石料的摊铺、平整工序中，起着关键性的作用，对后期的压实也影响重大，施工时对此必须予以足够重视。③、小于50cm层厚度的填料的摊铺时，采用根据层厚和运量在摊铺面上均匀堆料，然后由摊铺机械进行摊铺。但在采用上述方法摊铺时，如果粗细料分离严重，表面不易平整，则改用渐进式摊铺法摊铺。④粒径控制填石料摊铺时的平整度对填石料的压实效果影响很大，未达到平整度要求的填石路基，在表面局部补充细料并加强人工整平，局部补充细料在达到平整度要求后，方可进行下一步工序。运输到工地的填石料不可避免的存在局部大粒径超标或摊铺过程中大粒径料有明显空洞、孔隙的问题，配备一台推土机和3-5名工人进行该项工作，对每组人员，配备一台手推车，一套岩石解小工具以及铁锹等基本工具。工人在进行该工序时，对超粒径部分填料进行破碎，对于高出初平面表面的大粒径应搬走或就地挖坑摆放（在摆放过程中，注意大面朝下）。在人工局部找平过程中，注意对路基两边推土机不好工作的地方进行整平。对于摊铺后表面明显缺乏细料的地方应补充细料。摊铺平整的天然路基，除平整度应达到要求外，填料表面应无明显的突出点，压路机在碾压时，压路机轮应不无明显的架空（超过轮宽的1/4）现象，在上述现象较明显时，重新对填石料表面进行平整，直至满足要求方可压实。25 沿德高速公路第5合同段填方路基施工技术方案（III级）上述工作完成后，填石路基应表面初平，无明显大石露头，压实工作面上无多余填石料堆放，两侧边坡平顺。（4）填石路基压实路基填石每层按试验段确定的厚度逐层填筑，分层压实，不许采用倾填方式，填石路段每层松铺厚度一般不大于50cm，石块最大粒径不大于层厚的2/3,超出时进行破碎解小，石块尽量做到摆放平稳，靠紧密实填满铺平；填筑时，安排好石料运输线路，专人指挥，按水平分层，先低后高先两侧后中央卸料，在摊铺、平整工作完成并且整个工作面表面平整度达到要求后方可进行压实工序。压实机具采用20T以上重型振动压路机，碾压时按试验路段得出的参数、碾压遍数进行碾压，在碾压过程中，要求错轮1/3轮宽，第一遍及最后一遍采用静压，其余为振动碾压，每层碾压遍数以试验选定的参数为准。在路堤高度低于4m时，压路机应碾压到路基边缘0.5m的位置，在路堤高度大于4m时，压路机应碾压到路基边缘1.0m的位置。压路机在路基边缘2m范围内压实时，可适当减低振幅或用弱振档进行压实。（5）质量控制及主要检验、检查方法填石路堤的施工质量主要由压实遍数配合施工工艺进行控制，在施工过程中，严格按照施工工艺进行施工，并详细记录每层填石料的来源、松铺厚度、填筑区域，所使用压实、摊铺机具使用参数。对压实后的填石路堤，除压实质量检测外，还应进行表观质量检测，碾压后的填石路堤表面应无明显空洞、孔隙，大粒径料无松动现象，应达到以铁锹挖动困难，用撬棍方能使之松动的状态。该项工作与压实质量检测同步进行。填石路堤主要的质量检验，检查手段在填石路堤施工中，根据具体情况采用沉降差来检测填石路堤的压实情况。(5)高填路基的施工本项目有10段高填路基，采用冲击碾压与强夯补强措施。施工方法见专项施工方案。高填路基段落如下：序号段落起讫桩号最大填高（m）最高级数边坡防护补强措施1K36+500-K37+20028.264衬砌拱冲击碾压2K41+500-K41+82023.943衬砌拱冲击碾压25 沿德高速公路第5合同段填方路基施工技术方案（III级）3K41+540-K41+82025.423衬砌拱冲击碾压4ZK43+160-ZK43+21821.323菱形方格网强夯5ZK44+254-ZK44+86142.186衬砌拱冲击碾压6YK44+262-YK44+90025.423衬砌拱冲击碾压7ZK45+596-ZK45+82124.613衬砌拱冲击碾压8YK45+600-YK45+90520.573衬砌拱冲击碾压9ZK46+875-ZK46+96535.005衬砌拱冲击碾压10YK46+906-YK46+96023.143菱形方格网强夯6、质量保证措施6.1质量保证体系项目经理为质量第一责任人，总工程师为质量直接责任人，工程质量管理实行项目总工程师领导下的质检工程师负责制，通过专职质检员和各部门主管，对工程进行全面控制、检测、信息反馈和质量问题的处理，同时接受业主委派的监理工程师及其代表对整个工程的监督工作。质量管理组织机构见质量保证管理组织机构框图。质量管理体系图见质量管理体系图。25 沿德高速公路第5合同段填方路基施工技术方案（III级）项目经理：刘晓阳总工程师：谢华项目副经理：程小军工程技术部：姚永庆安全环保：李伦工地试验室：刘凤杰计划合同部：魏治慧财务人事部：李积彪材料设备部：王朝霞综合办公室：蒋燕四工区路基施工作业队组织管理图25 沿德高速公路第5合同段填方路基施工技术方案（III级）竣工验收检验隐蔽工程检查记录确认确认工序交接证工程检验试验报告施工规程检查施工程序监督施工检查记录竣工文件全面检查工程试用检查施工队内部交接检查施工队之间交接检查隐蔽工程检查工序交接检查专业试验专业检验主材物理试验砼、砂浆试验巡回检验工序定点检验工班自检、互检工人自检、互检专业试验专业检验投料检验发放检验入库检验退库检验自检、互检专业检验材料检验工序检验工程检验质量检验流程图25 沿德高速公路第5合同段填方路基施工技术方案（III级）6.2管理方针与质量目标6.2.1管理方针科学管理、持续改进、优质高效、顾客满意、以人为本、健康安全、保护环境、建筑一流。6.2.2质量目标（1）全面实施精品战略，打造精品工程。（2）分项工程合格率100%，优良率达95%，交工验收为合格，竣工验收评分≥90分，确保优质工程。（3）杜绝发生重大质量事故无一级一般质量事故，有效防止发生二三级一般质量事故，无重大质量隐患，减少质量问题的发生，基本消除质量通病。6.3质量保证措施6.3.1认真做好各项工程施工组织计划，充分考虑当地季节性气候对施工工艺的影响，尽量避免安排在雨季施工。新开挖边坡未防护前，雨天须对坡面进行遮挡、防止水流对边坡浸蚀。6.3.2开挖及支挡工程施工前须做好地表排水系统。6.3.3对边坡稳定性较差的路段，必须采取随挖随支护的施工方法，严禁一次开挖到底，应开挖一级，支护一级，然后开挖下一级。同时也要避免开挖暴露时间过长，使边坡松驰范围变大，造成新病害。边坡开挖施工要保证坡面平整顺直，以利支挡及防护工程的施工。边坡开挖中，如有地下水出露，应将地下水排出系统，不可堵死。6.3.4在施工期间，做好施工现场的地质观察和记录工作，如在施工过程中发现现场情况与地质报告不符，应及时通知设计单位，以便根据现场实际情况调整设计方案。7、安全保证体系及保证措施7.1安全生产管理组织机构根据现场施工安全管理工作需要，项目部成立安全生产工作小组。组长：刘晓阳副组长：谢华程小军组 员：吕喜乐李伦马同远赵阳25 沿德高速公路第5合同段填方路基施工技术方案（III级）安全领导小组办公室设在安全管理部，负责安全生产管理的日常工作，对标段所属工程的安全生产负有监督、检查的管理责任。由安全管理部部长李伦担任办公室主任，负责处理日常安全管理事务；马同远为联络员，负责同各分部、工区保持联络，下发、收集安全相关资料、报表等。主任：李伦联系电话：18691039249联络员：马同远联系电话：18611714641为加强项目安全生产管理工作，经理部组建了重、特大安全事故应急指挥部，分部组建了应急组织体系框图、安全保证体系、安全管理组织机构、安全自控体系、安全检查程序框图如下：项目经理：刘晓阳主管安全副经理：吕喜乐总工程师：谢华安全管理部：李伦实验室综合办公室财务人事部协调环保部工程技术部质量巡检部计划合同部材料设备部路基作业队桥涵作业队隧道作业队钢筋加工场拌和站25 沿德高速公路第5合同段填方路基施工技术方案（III级）7.2安全生产管理体系安全生产管理体系工作保障施工过程检查开工前检查收尾工作检查1、施工组织是否有安全设计或安全技术措施；2、施工机械机具是否符合技术和安全规定；3、安全防护措施是否符合要求；4、施工方案是否经过培训；5、施工方案是否经过交底；6、各级各类人员施工安全责任制是否落实；7、是否制定安全预防措施；8、对不安全因素是否有控制措施。1、安全设计、安全技术措施交底后是否人人明白，心中有数；2、施工生产过程中各种不安全因素是否得到控制；3、施工机械是否坚持安全执行；4、安全操作规程是否认真执行；5、现场有无违规指挥，违规作业；6、“周一”安全讲话是否正常执行；7、安全隐患是否限制整改；8、信息反馈是否准确及时。1、总结施工生产过程中安全生产经验，对于成功的控制方法总结推广；2、找出施工过程中安全管理的薄弱环节，提出改进措施。1、安全生产责任制；2、班前安全讲话制；3、“周一”安全活动日制；4、安全设计制；5、安全技术交底制；6、临时设施检查验收制；7、安全教育制；8、交接班制；9、安全操作挂牌制；10、安全生产检查制；11、职工伤亡事故报告处理制；12、安全生产奖惩制。1、指挥布置各类各职能部门的安全生产责任制；2、树立“以人为本”的思想，认真贯彻“安全第一，预防为主”的方针；3、管生产必须管安全原则；4、施工进行经常性安全教育；5、坚持安全检查制度，施工过程中出现安全总是按“三不放过”原则处理；6、执行安全生产“五同时”组织保证安全生产领导小组落实责任制实现安全目标制度保证国家安全法律、法规、规程、标准地方有关安全生产的规定公司、项目安全制度安全生产管理体系框图25 沿德高速公路第5合同段填方路基施工技术方案（III级）7.3安全生产管理保证措施7.3.1成立安全管理组织机构成立以项目经理为组长的安全领导小组，组织领导安全施工管理工作，定期进行安全检查、召开安全分析会议，分析安全保证计划的执行情况，及时发现问题，研究改进措施，积极推动项目经理部全面安全管理工作的深入开展。7.3.2明确安全生产管理体系要素职责分配建立从经理、作业班长到操作工人的岗位安全责任制、明确各级管理职责，管理生产必须管安全，建立严格的考核制度，直接将经济效益与安全挂钩。并制定了详细切实可行的有关各部门、人员的安全职责。7.3.3建立健全各项安全作业制度和防护措施根据本工程的特点和实际作业情况，建立各种安全规章制度和安全操作规程及防护措施，广泛宣传，做到人人皆知，认真学习掌握，确保安全。7.3.4编制详细的安全生产计划各分部工程开工前，编制实施性总体安全技术方案，对技术复杂、施工危险性大、多发易发事故的高处作业；钢管支撑的安装与拆除；隧道开挖等施工项目，编制专项安全施工方案，认真执行安全生产“五同时”（即计划、布置、检查、总结、评比安全）原则，采取安全技术措施，确保施工安全。7.3.5实行逐级安全技术交底制组织有关人员对工程项目或专项进行书面详细安全技术交底，凡参加人员要履行签字手续，并保存资料。分部专职安全工程师要对安全技术措施的执行情况进行监督检查，并作好记录。7.3.6认真执行安全检查制度分部要保证检查制度的落实，规定定期检查日期、参加检查人员，分部每周进行一次；作业班组每天进行一次，非定期检查应视工程情况如施工准备前、施工危险性大、采取新工艺、季节性变化、节假日前后等而进行检查，并要有领导值班，对检查中发现的安全问题按照“四不放过”（对事故原因没有查清不放过；事故责任者没有严肃处理不放过；广大职工没有受到教育不放过；防范措施没有落实不放过）的原则制定整改措施，定人限期进行整改，保证“管生产必须管安全”的原则真正落实。25 沿德高速公路第5合同段填方路基施工技术方案（III级）7.3.7加强施工现场安全教育针对工程特点、对所有从事管理和生产的人员进行全面的安全教育和实行三级教育。重点对专（兼）职安全员、领工员、班组长、从事特种作业的架子工、起重工、电工、焊接工、机械工、厂内机动车辆驾驶以及新工上岗、工人变岗和改变工艺等进行培训教育，实行持证上岗且持证率达100%。7.4现场安全施工措施7.4.1钻爆作业安全保证措施①开挖人员到达工作地点时，应首先检查工作面是否处于安全状态，并检查支护是否牢固，如有松动的石、土块或裂缝应先予以清除或支护。②操作人员必须互相配合，并保持必要的安全操作距离。③站在碴堆上作业时，应注意碴堆的稳定，防止滑坍伤人。④风钻钻眼时，应先检查机身、螺栓、卡套、弹簧和支架是否正常完好；管子接头是否牢固，有无漏风；钻杆有无不直、带伤以及钻孔堵塞现象；式凿岩机的供水是否正常；干式凿岩机的捕尘设施是否良好。不合要求者应予修理或更换。⑤带支架的风钻钻眼时，必须将支架安置稳妥。风钻卡钻时应用板钳松动拔出，不可敲打，未关风前不得拆除钻杆。⑥在工作面内不得拆卸、修理风、电钻。⑦严禁在残眼中继续钻眼。⑧装药与钻孔不宜平行作业。⑨爆破作业和爆破器材加工人员严禁穿着化纤衣物⑩进行爆破时，所有人员应撤离现场，其安全距离为不少于200m：装药前应检查爆破工作面附近的支护是否牢固；炮眼内的泥浆，石粉应吹洗干净；刚打好的炮眼热度过高，不得立即装药。如果遇有照明不足，发现流砂、流石泥未经妥善处理，或可能有大量溶洞涌水时，严禁装药爆破。为防止点炮时发生照明中断，爆破工应随身携带手电筒。严禁用明火照明。采用电雷管爆破时，必须按国家现行的《爆破安全规程》（GB6722－86）的有关规定进行，并应加强洞内电源的管理，防止漏电引爆。装药时可用投光灯、矿灯照明。起爆主导线直悬空架设，距各种导电体的间距必须大于lm。25 沿德高速公路第5合同段填方路基施工技术方案（III级）爆破后必须经过15min通风排烟后，检查人员方可进入工作面，检查有无“盲炮”及可疑现象；有无残余炸药或雷管；顶板两帮有无松动石块；支护有无损坏与变形。在妥善处理并确认无误后，其他工作人员才可进入工作面。当发现“盲炮”时，必须由原爆破人员按规定处理。7.4.2机械安全措施（1）各种机械操作人员和车辆驾驶员，必须取得操作合格证。不准操作与证不相符的机械，不准将机械设备交给无操作证的人员操作，对机械操作人员要建立档案，专人管理。（2）必须按照本机说明书规定，严格执行工作前的检查制度和工作中注意观察及工作后的检查保养制度。（3）驾驶室或操作室应保持整洁、严禁存放易燃、易爆物品，严禁酒后操作机械，严禁机械带病运转或超负荷运转。（4）机械设备在施工现场停放时，应选择安全的停放地点，夜间应有专人看管。（5）用手柄起动的机械应注意手柄倒转伤人。向机械加油时要严禁烟火。（6）严禁对运转中的机械设备进行维修、保养、调整等作业。（7）指挥施工机械作业人员，必须站在可让人了望的安全地点并应明确规定指挥联络信号。（8）使用钢丝绳的机械，在运行中严禁用手套或其它对象接触钢丝绳。（9）定期组织机电设备、车辆安全检查，对检查中查出的安全问题，按照“三不放过”的原则进行调查处理。制定防范措施，防止机械事故的发生。7.4.3雨期施工措施（4）建立调度与气象部门的密切关系,每天收听天气预报,提前做好防雨防汛工作。（5）合理安排施工。对于不利在雨期施工的项目,应尽量避开雨季安排施工。开工前,应调查好施工范围内的自然与农业水系,按防、排水规律提前做好排水系统。具体防排水措施有：（6）做好临时排水总体规划，防止场外水流入现场和场内水排不出场外。25 沿德高速公路第5合同段填方路基施工技术方案（III级）（7）现场排水按照“防排结合”的原则，现场地形坡度不小于3%。（8）一切机械设备应设置在地势较高、防潮防雨的地方，要搭建防雨棚。机械设备的电源线路绝缘良好，有完善的保护接地。8、文明施工及环保规划8.1文明施工文明施工是涉及到工程沿线人民群众的切身利益，同时也是企业确信于民、维护企业声誉的大事，我们将严格按照“集中施工、快速施工、文明施工”的十二字方针，精心组织、合理安排。8.1.1文明施工组织机构成立由一名项目副经理为组长的文明施工管理小组，由工程部长、安质部、材料部、办公室参加，全面开展创建文明工地活动，形成良好的施工环境和氛围，保证整体工程的顺利完成。8.1.2文明施工措施建立健全岗位责任制，把文明施工责任落到实处，提高全体施工人员文明施工的自觉性和责任性。采用有效措施处理生产、生活废水不得超标排放，并确保施工现场无积水现象。在多雨季节应配备应急的抽水设备和突击人员。现场布局合理，材料、物品、机具、土方堆放符合要求。施工内业资料齐全，整洁、数据可靠，办公室内按要求布置各类图表，及时反映现场状况及工程进度状况，创建美好环境。在工地现场和生活区设置足够的临时卫生设施，每天清扫处理，同时在生活区周围种植花草树木，美化生活环境。8.2环境保户规划8.2.1环境保护目标（1）控制水土流失，保护天然植被和人工景观。（2）贯彻实施“生态、环保、绿色”的宗旨，将环境保护工作贯穿至整个施工过程中。（3）建设一条绿色走廊。8.2.2环境保护组织管理机构为了在施工过程中能将生态环保落到实处，实现生态环境目标，使环保工作达到业主满意的效果，应成立项目经理为组长，项目副经理、总工为副组长的生态环保领导小组，并在项目经理部的安全质量监察部下设生态环保专职管理机构，负责日常具体工作。各作业队配合专职环保监测员，使生态环保工作层层落实，25 沿德高速公路第5合同段填方路基施工技术方案（III级）贯穿到施工的全过程。制定详细的生态环境保护管理制度和各项措施，健全施工过程中环境管理的规章制度。沿德5标项目经理部2014年2月14日（修改）25'
